Axial AXI03000 User guide

AXI03000

INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D’UTILISATION
MANUALE DI ISTRUZIONI

EN

NOTICE

All instructions, warranties and other collateral documents are subject to change at the sole discretion of Horizon Hobby, LLC. For up-to-date product
literature, visit horizonhobby.com or towerhobbies.com and click on the support or resources tab for this product.

MEANING OF SPECIAL LANGUAGE

The following terms are used throughout the product literature to indicate various levels of potential harm when operating this product:
WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral damage, and serious injury OR create a

high probability of superfi cial injury.

CAUTION: Procedures, which if not properly followed, create the probability of physical property damage AND a possibility of serious injury.
NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a little or no possibility of injury.

WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before operating. Failure to operate the

product correctly can result in damage to the product, personal property and cause serious injury.

This is a sophisticated hobby product. It must be operated with caution and common sense and requires some basic mechanical ability. Failure to
operate this Product in a safe and responsible manner could result in injury or damage to the product or other property. This product is not intended for
use by children without direct adult supervision. Do not use with incompatible components or alter this product in any way outside of the instructions
provided by Horizon Hobby, LLC. This manual contains instructions for safety, operation and maintenance. It is essential to read and follow all the
instructions and warnings in the manual, prior to assembly, setup or use, in order to operate correctly and avoid damage or serious injury.

Age Recommendation: Not for children under 14 years. This is not a toy.

SAFETY PRECAUTIONS AND WARNINGS

As the user of this product, you are solely responsible for operating in a manner that does not endanger yourself and others or result in damage to the
product or property of others.
This model is controlled by a radio signal subject to interference from many sources outside your control. This interference can cause momentary loss of
control, so it is advisable to always keep a safe distance in all directions around your model as this margin will help avoid collisions or injury.

• Never operate your model with low transmitter batteries.

• Always operate your model in open spaces away from full-size vehicles,
traffi c and people.

• Never operate the model in the street or in populated areas for any reason.

• Carefully follow the directions and warnings for this and any optional
support equipment (chargers, rechargeable battery packs, etc.) you use.

• Keep all chemicals, small parts and anything electrical out of the reach
of children.

• Never lick or place any portion of the model in your mouth as it could
cause serious injury or even death.

• Exercise caution when using tools and sharp instruments.

• Take care during maintenance as some parts may have sharp edges.

• Immediately after using your model, do NOT touch equipment such as
the motor, electronic speed control and battery, because they generate
high temperatures. You may burn yourself seriously touching them.

• Do not put fi ngers or any objects inside rotating and moving parts, as this
may cause damage or serious injury.

• Always turn on your transmitter before you turn on the receiver in the
car. Always turn off the receiver before turning your transmitter off.

• Keep the wheels of the model off the ground when checking the
operation of the radio equipment.

WARNING AGAINST COUNTERFEIT PRODUCTS: Always purchase from a Horizon Hobby, LLC authorized dealer to ensure authentic
high-quality Spektrum product. Horizon Hobby, LLC disclaims all support and warranty with regards, but not limited to, compatibility and

performance of counterfeit products or products claiming compatibility with Spektrum technology.

2

TABLE OF CONTENTS

Water-resistant Vehicle with Waterproof Electronics .....................................3

box Contents ............................................................................................................4

Required Equipment ...............................................................................................4

recommended tools ................................................................................................ 4

Getting started checklist........................................................................................5

Vehicle parts ............................................................................................................ 5

Charge the vehicle battery ....................................................................................6

Install the transmitter batteries ............................................................................6

Transmitter functions .............................................................................................6

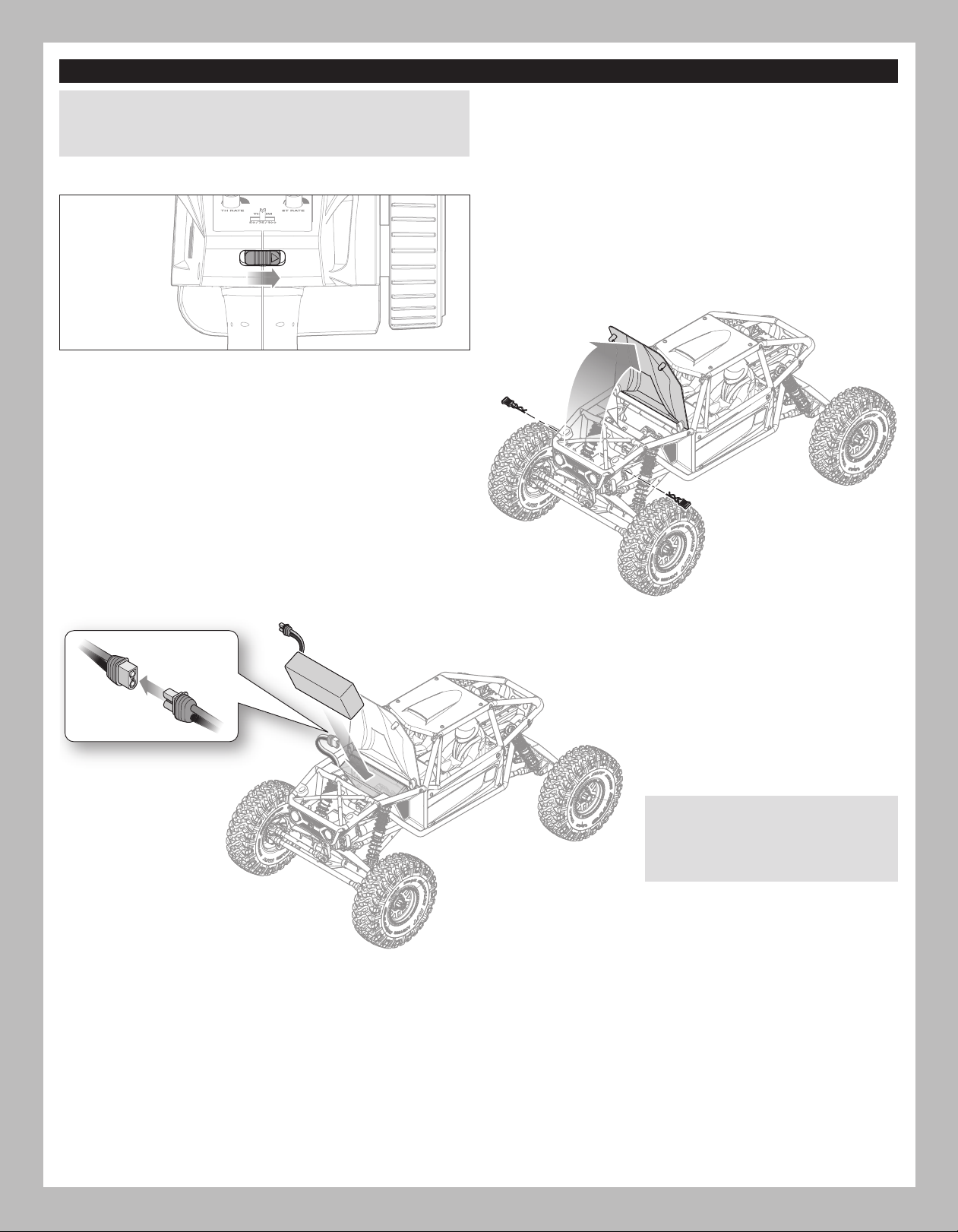

Install the vehicle battery ......................................................................................7

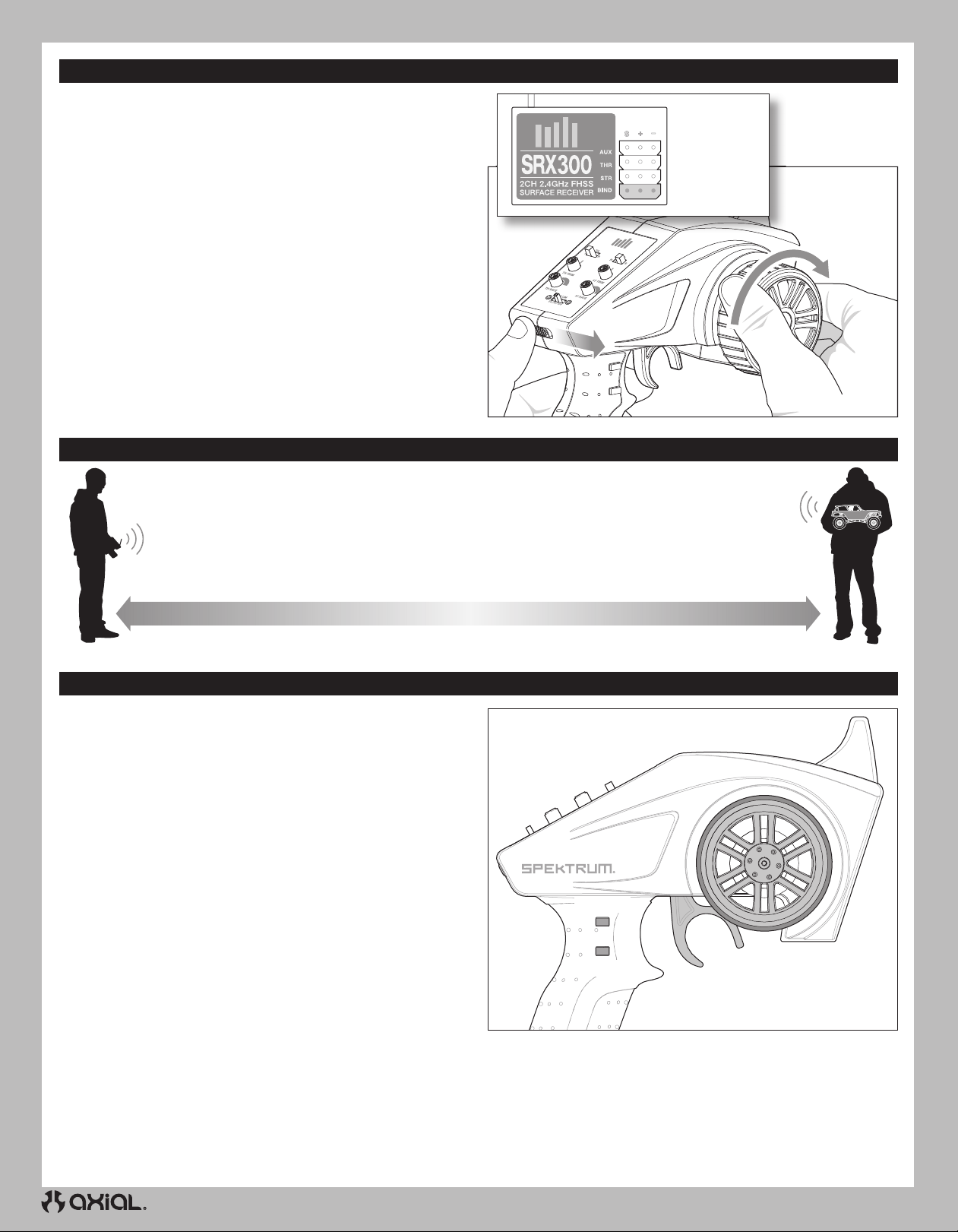

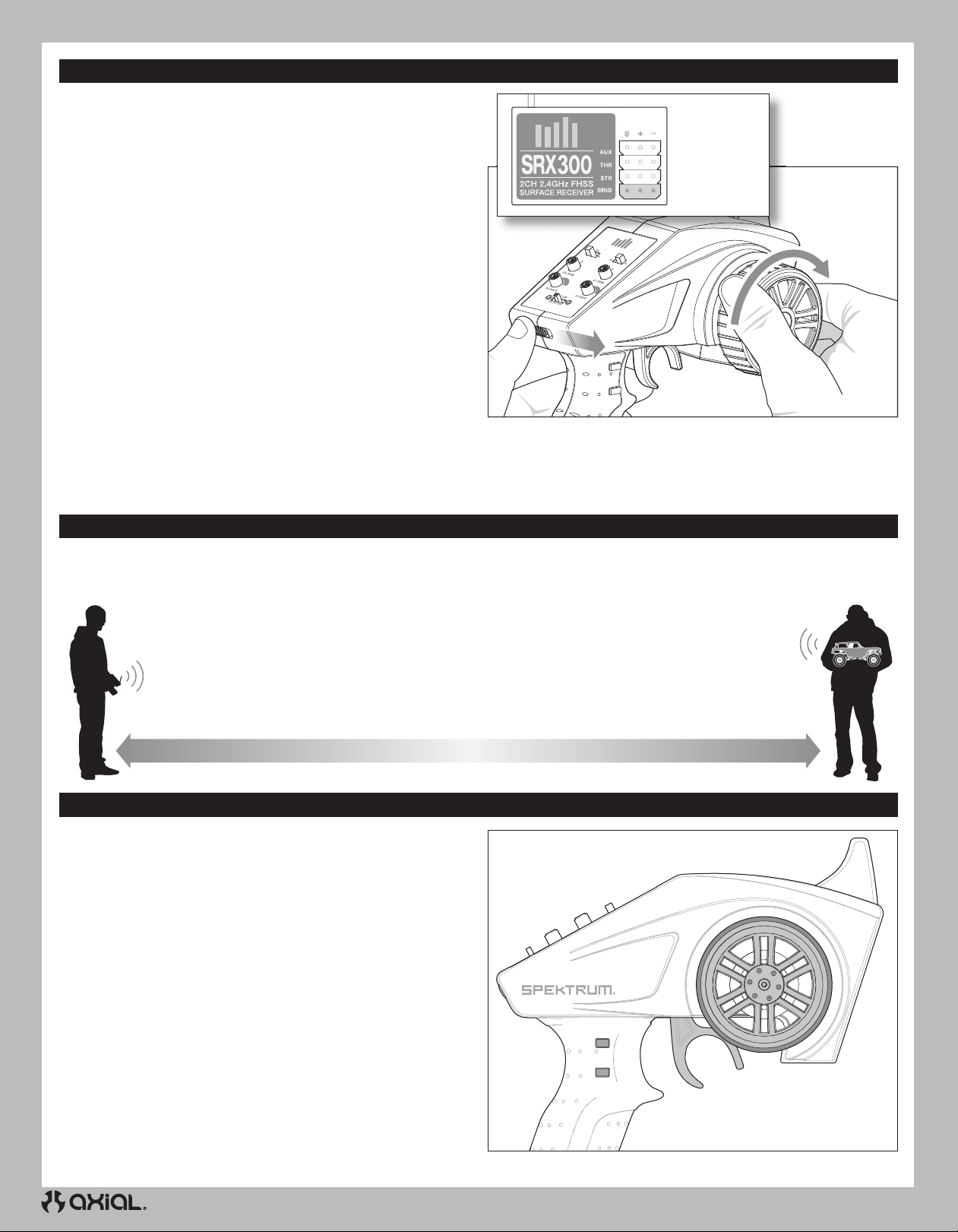

Binding ......................................................................................................................8

Range-checking the radio system .......................................................................8

Using the DIG transmission ................................................................................... 8

vehicle maintenance ..............................................................................................9

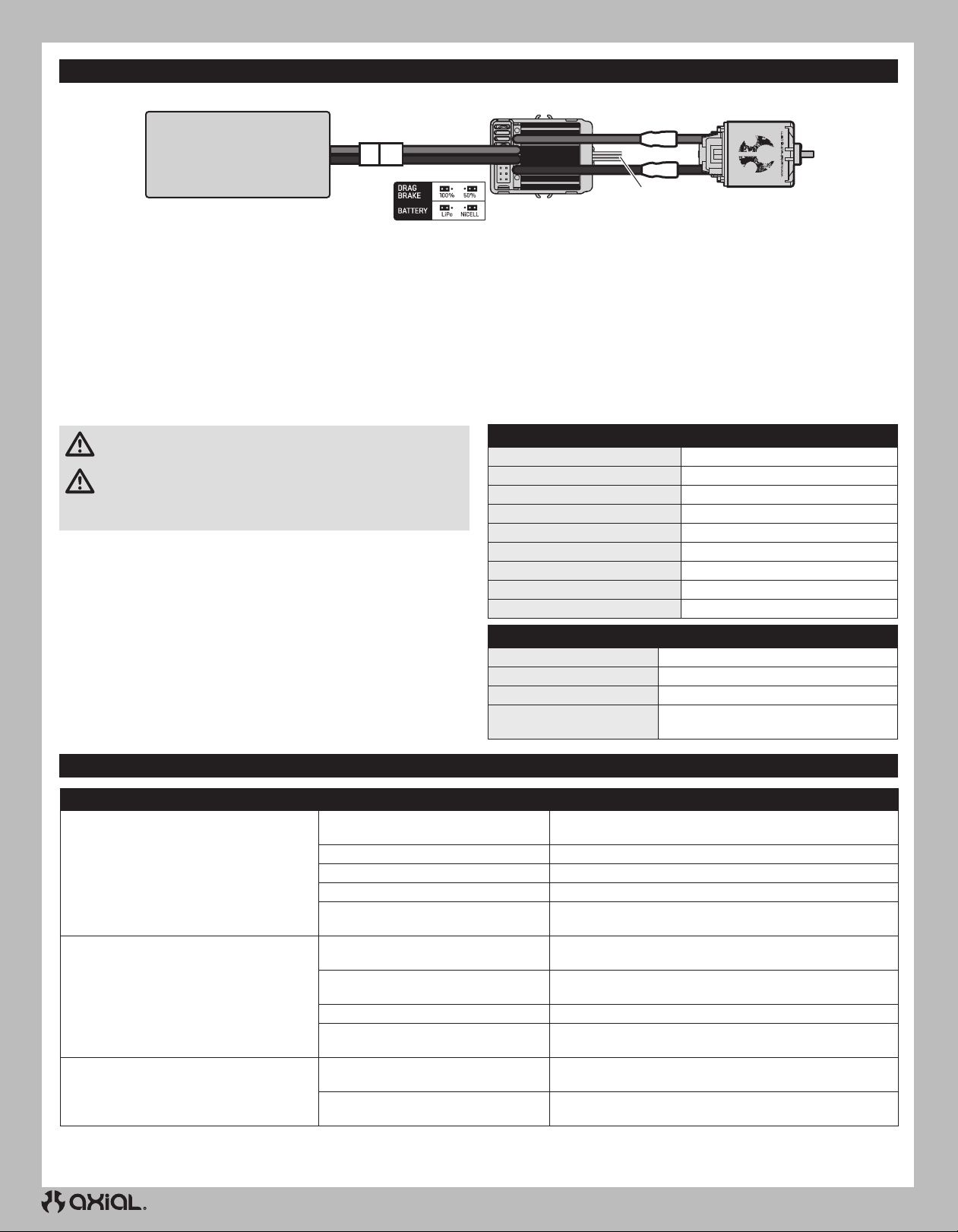

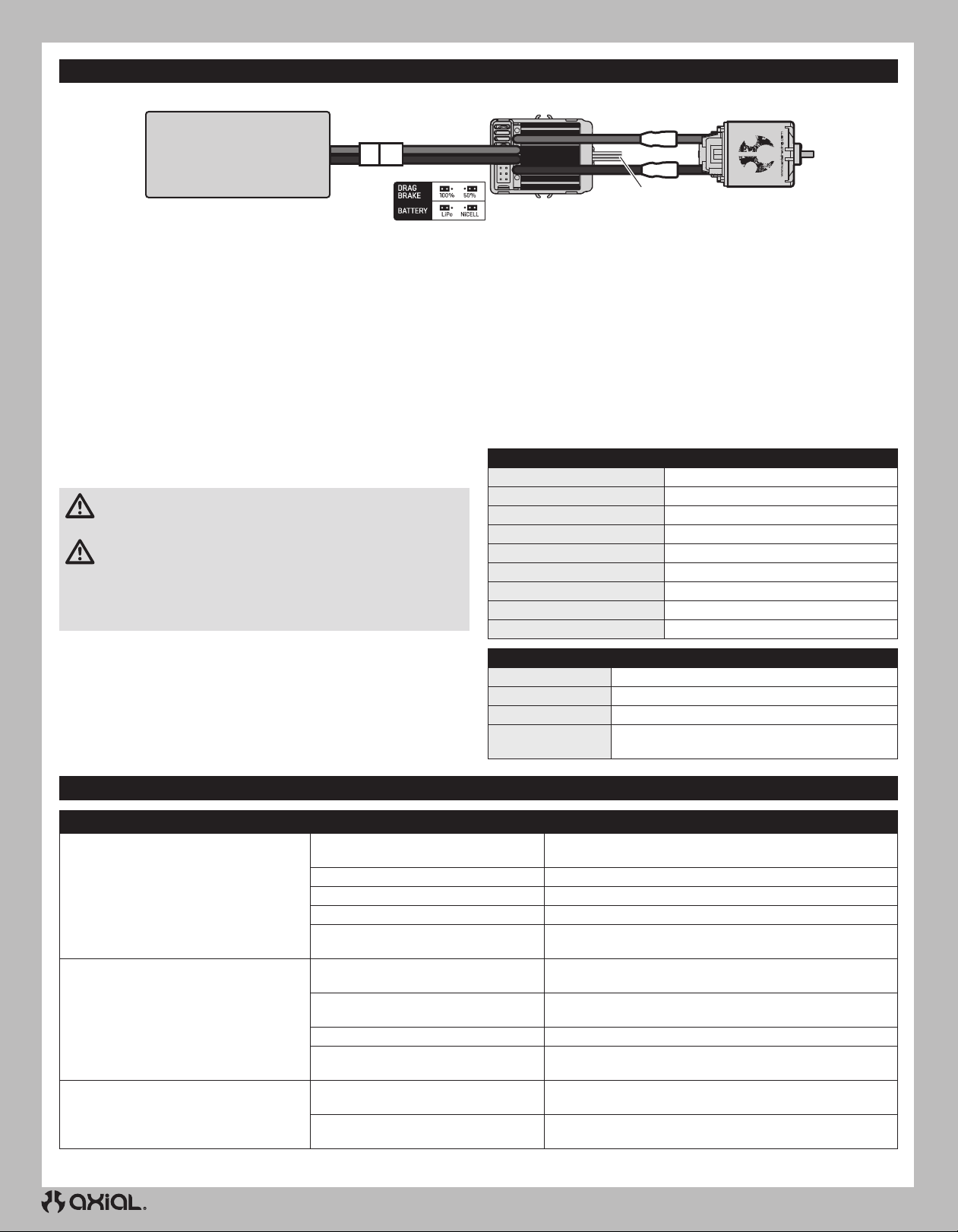

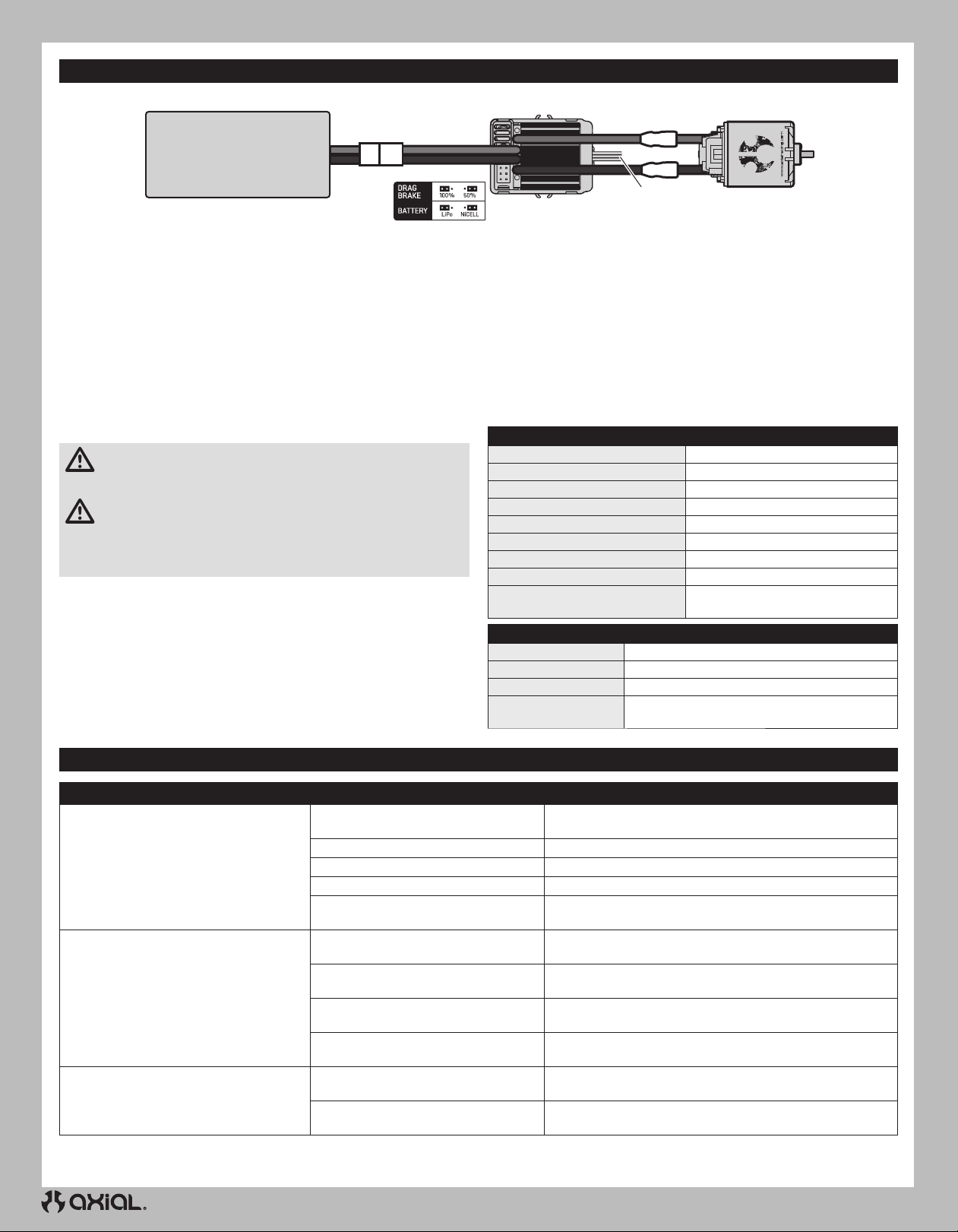

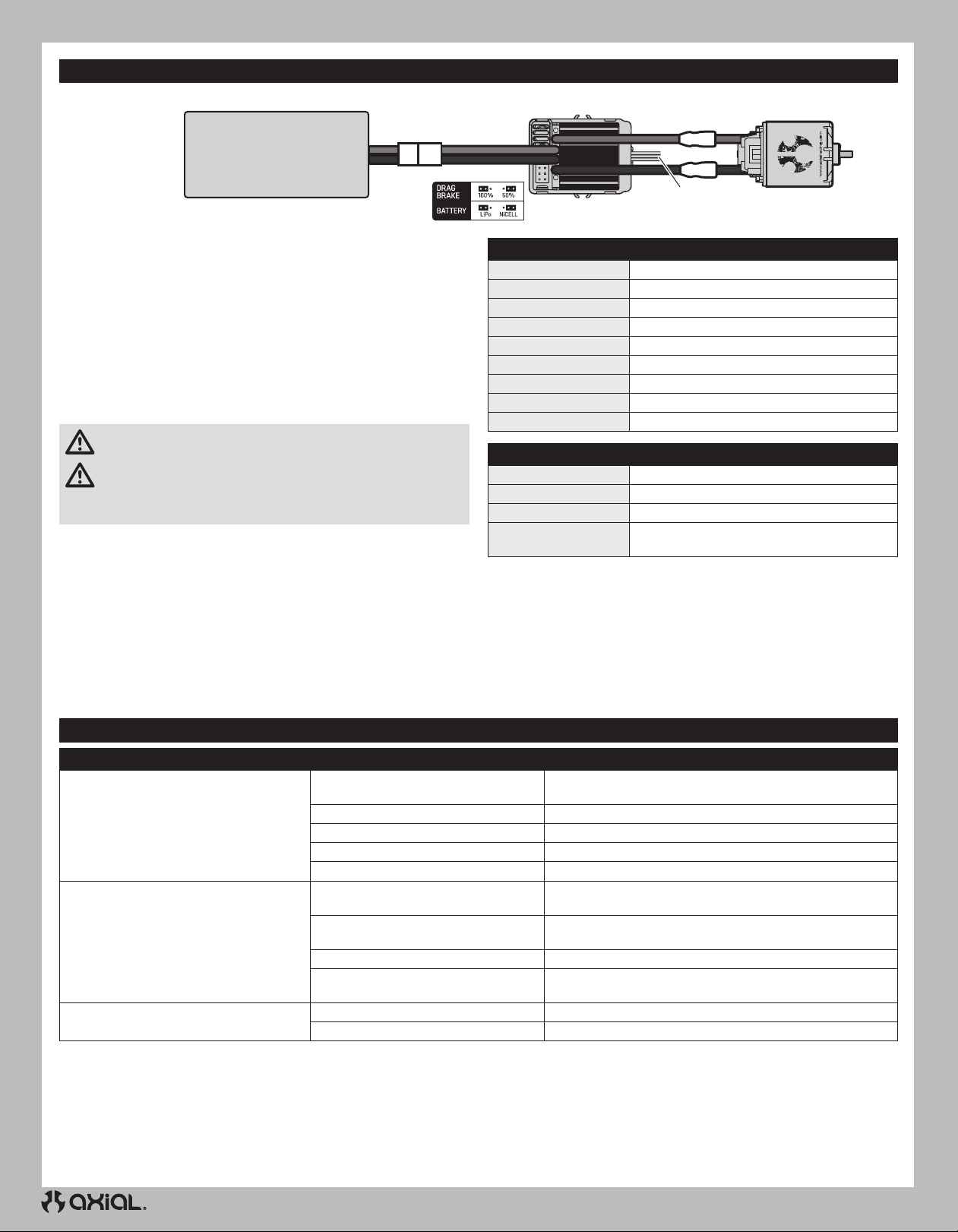

AE-5L Forward/reverse ESC with drag brake ..................................................10

Troubleshooting .....................................................................................................10

Notes .......................................................................................................................11

Limited Warranty ................................................................................................... 12

Warranty and Service Contact Information .....................................................12

FCC Information ..................................................................................................... 13

IC Information ........................................................................................................13

Compliance Information for the European Union ............................................13

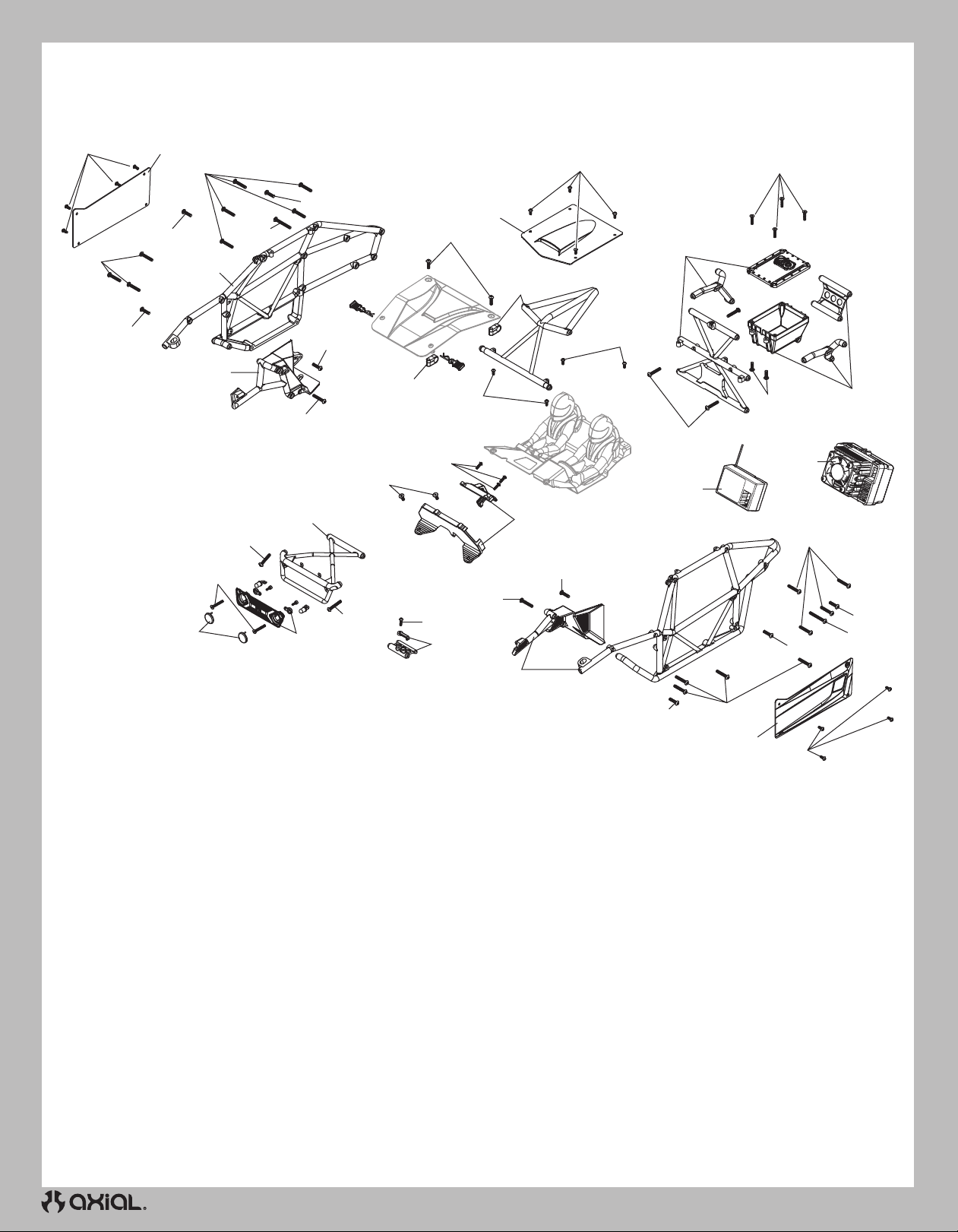

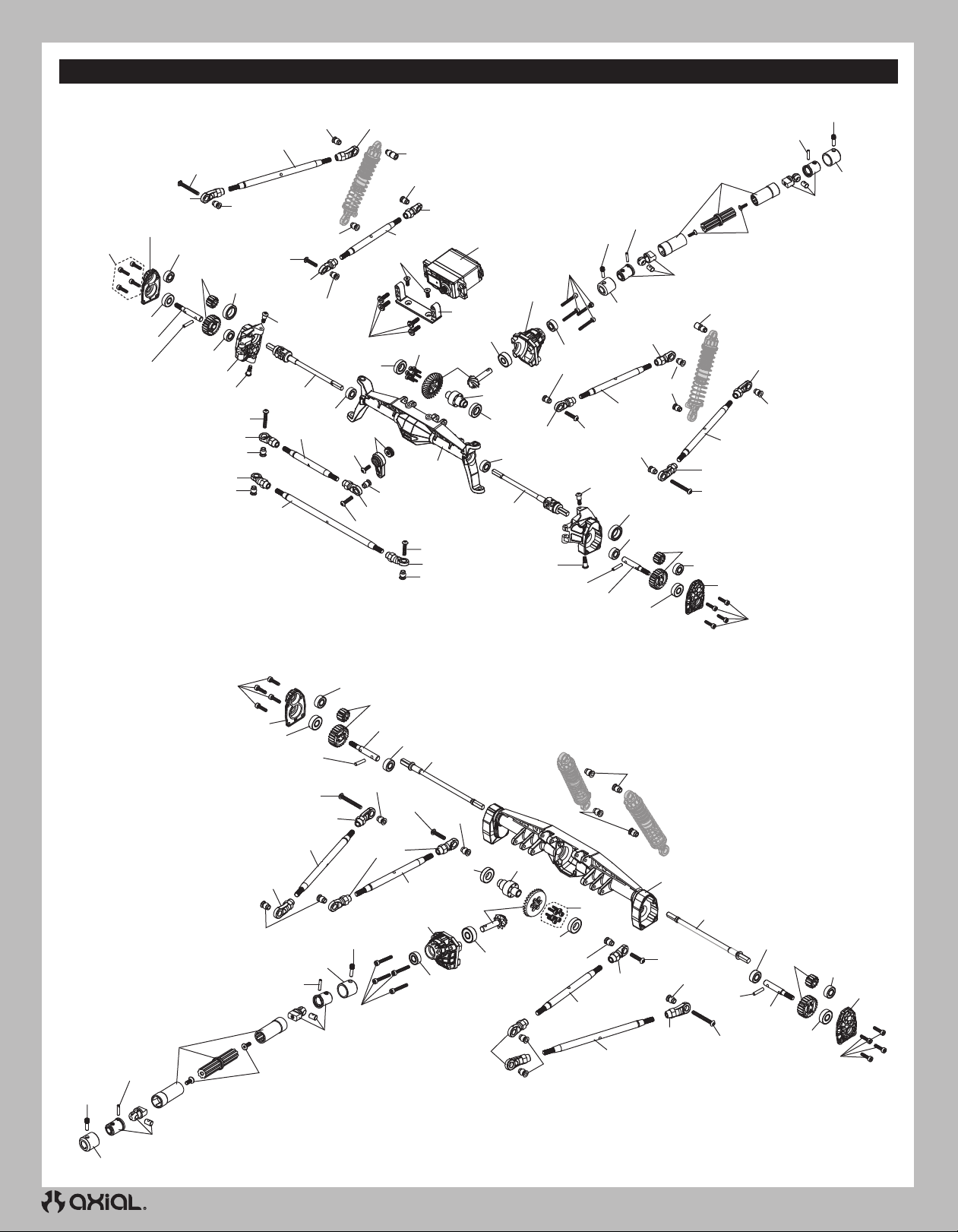

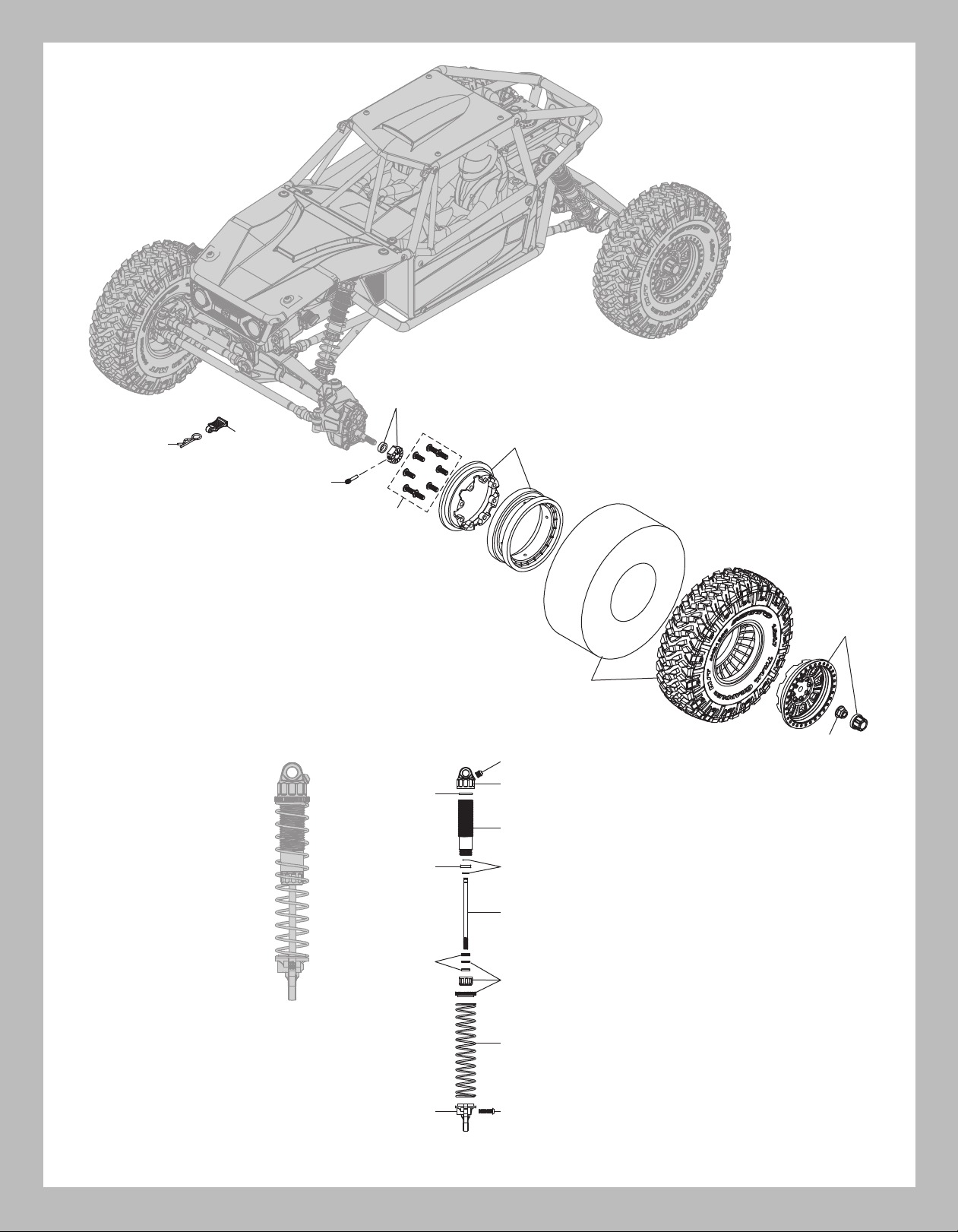

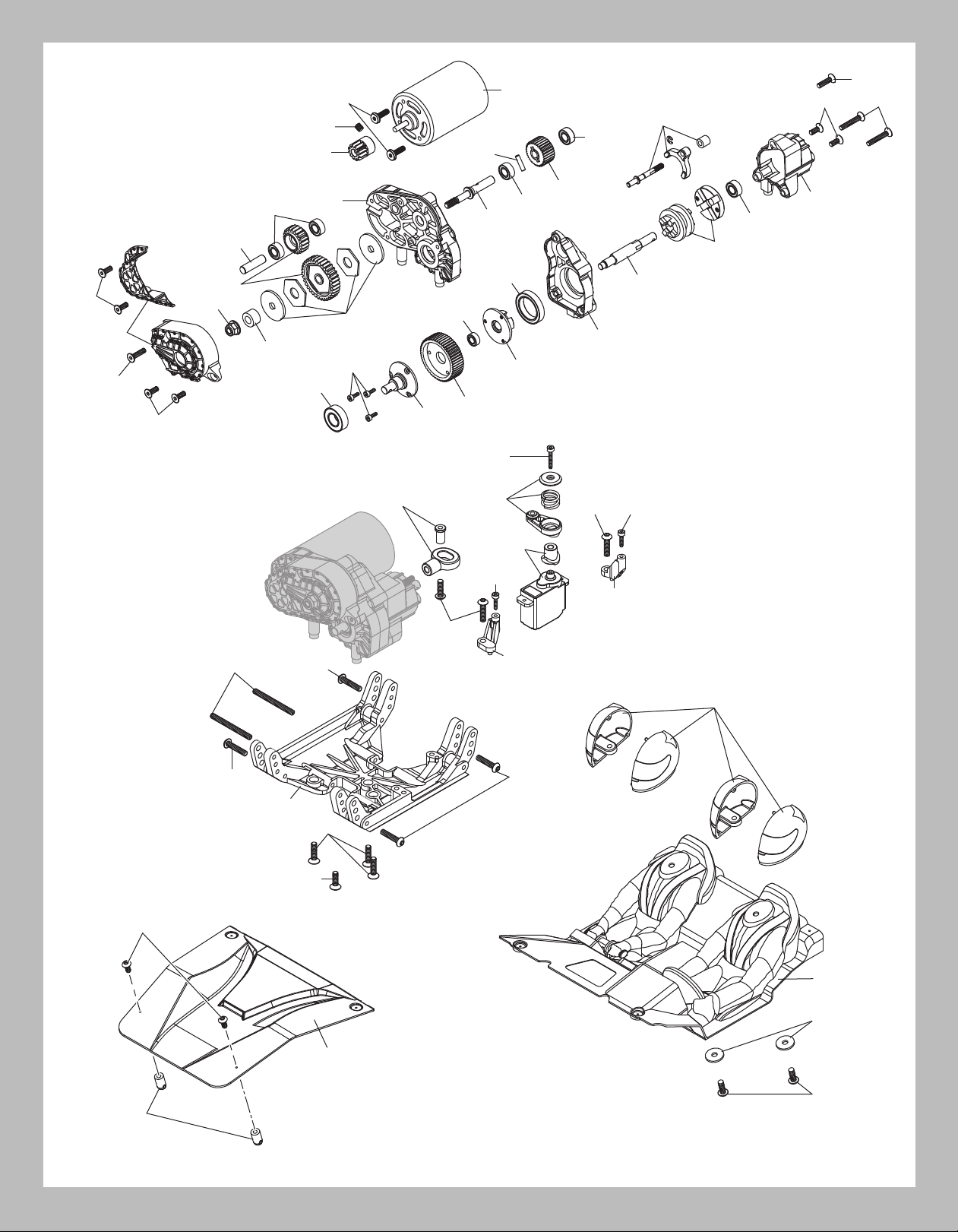

Exploded Views .....................................................................................................50

Parts Lists ............................................................................................................... 54

Electronics ............................................................................................................55

WATER-RESISTANT VEHICLE WITH WATERPROOF ELECTRONICS

Your new Horizon Hobby vehicle has been designed and built with a
combination of waterproof and water-resistant components to allow you to
operate the product in many “wet conditions,” including puddles, creeks,
wet grass, snow and even rain.

While the entire vehicle is highly water-resistant, it is not completely
waterproof and your vehicle should NOT be treated like a submarine. The
various electronic components used in the vehicle, such as the Electronic
Speed Control (ESC), servo(s) and receiver are waterproof, however, most
of the mechanical components are water-resistant and should not be
submerged.

Metal parts, including the bearings, hinge pins, screws and nuts, as well
as the contacts in the electrical cables, will be susceptible to corrosion if
additional maintenance is not performed after running in wet conditions.
To maximize the long-term performance of your vehicle and to keep
the warranty intact, the procedures described in the “Wet Conditions
Maintenance” section below must be performed regularly if you choose
to run in wet conditions. If you are not willing to perform the additional
care and maintenance required, then you should not operate the vehicle in
those conditions.

CAUTION: Failure to exercise caution while using this product
and complying with the following precautions could result in

product malfunction and/or void the warranty.

GENERAL PRECAUTIONS

• Read through the wet conditions maintenance procedures and make sure
that you have all the tools you will need to properly maintain your vehicle.

• Not all batteries can be used in wet conditions. Consult the battery
manufacturer before use. Caution should be taken when using Li-Po
batteries in wet conditions.

• Most transmitters are not water-resistant. Consult your transmitter’s
manual or the manufacturer before operation.

• Never operate your transmitter or vehicle where lightning may be present.

• Do not operate your vehicle where it could come in contact with salt
water (ocean water or water on salt-covered roads), contaminated or
polluted water. Salt water is very conductive and highly corrosive, so
use caution.

• Even minimal water contact can reduce the life of your motor if it
has not been certifi ed as water-resistant or waterproof. If the motor
becomes excessively wet, apply very light throttle until the water is
mostly removed from the motor. Running a wet motor at high speeds may
rapidly damage the motor.

• Driving in wet conditions can reduce the life of the motor. The additional
resistance of operating in water causes excess strain. Alter the gear ratio
by using a smaller pinion or larger spur gear. This will increase torque (and
motor life) when running in mud, deeper puddles, or any wet conditions
that will increase the load on the motor for an extended period of time.

WET CONDITIONS MAINTENANCE

• Drain any water that has collected in the tires by spinning them at high
speed. With the body removed, place the vehicle upside down and pull full
throttle for a few short bursts until the water has been removed.

CAUTION: Always keep hands, fi ngers, tools and any loose or
hanging objects away from rotating parts when performing the

above drying technique.

• Remove the battery pack(s) and dry the contacts. If you have an air
compressor or a can of compressed air, blow out any water that may be
inside the recessed connector housing.

• Remove the tires/wheels from the vehicle and gently rinse the mud and
dirt off with a garden hose. Avoid rinsing the bearings and transmission.

NOTICE: Never use a pressure washer to clean your vehicle.

• Use an air compressor or a can of compressed air to dry the vehicle and
help remove any water that may have gotten into small crevices or corners.

• Spray the bearings, drive train, fasteners and other metal parts with a
water-displacing light oil. Do not spray the motor.

• Let the vehicle air dry before you store it. Water (and oil) may continue
to drip for a few hours.

• Increase the frequency of disassembly, inspection and lubrication of the
following:

- Front and rear axle hub assembly bearings.

- All transmission cases, gears and differentials.

- Motor—clean with an aerosol motor cleaner and re-oil the bushings
with lightweight motor oil.

EN

3

EN

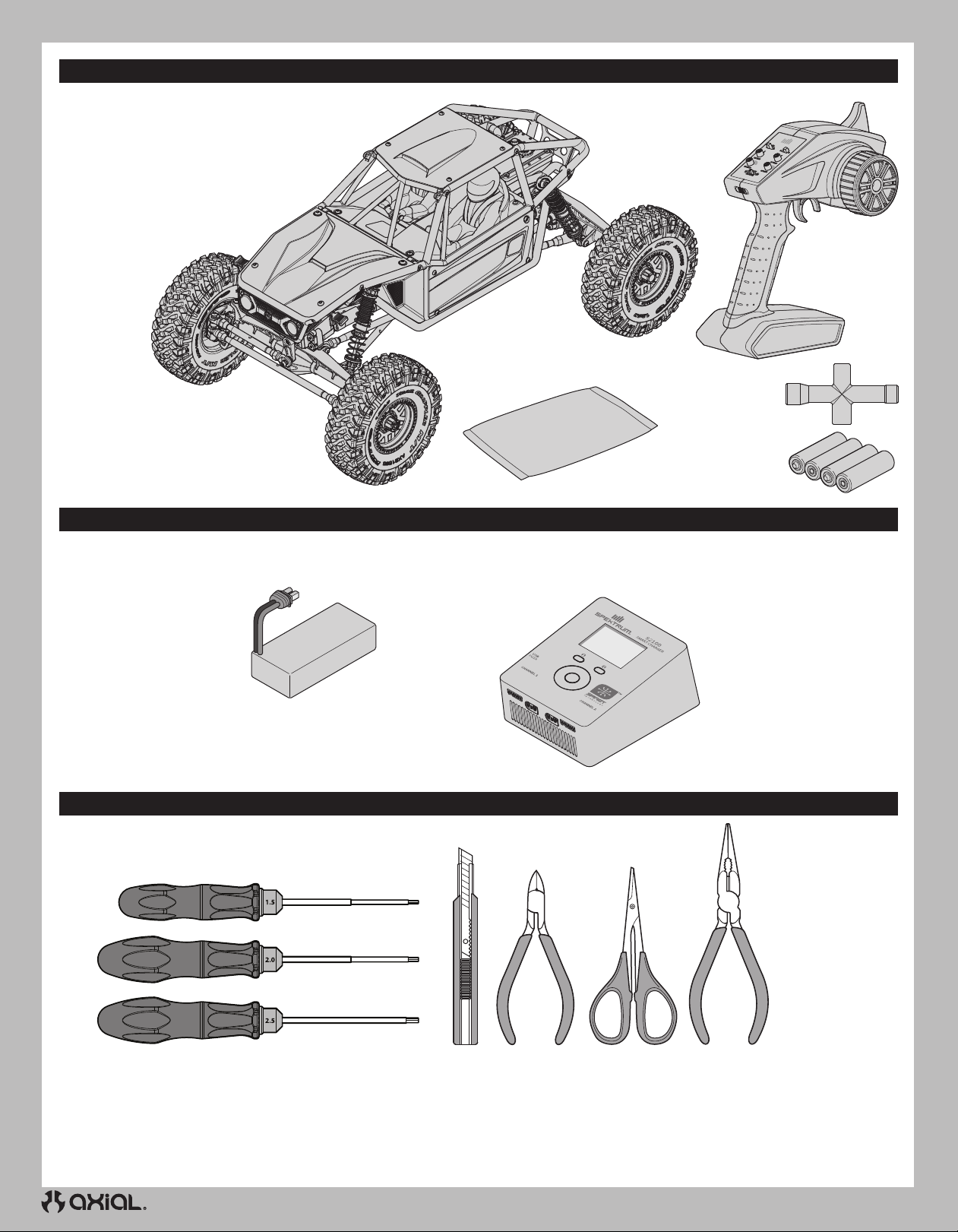

BOX CONTENTS

™

• STX3

3Ch 2.4GHz FHSS Radio Transmitter (SPMSTX300)

• (4) AA Alkaline batteries

™

• Capra

1.9 Unlimited Trail Buggy RTR

- 35T Electric Motor (AX31312)

- SRX300 3CH Receiver (SPMSRX300)

- S614 Metal Gear Servo 23T WP (SPMS614)

- AE-5L ESC w/LED Ports and Lights
(DYNS2213)

REQUIRED EQUIPMENT

• 2-3S Shorty LiPo Battery
(96mm maximum width, IC3

RECOMMENDED TOOLS

™

Connector Required)

• Parts Bag

• Battery charger compatible with
the chosen vehicle battery

• Cross Wrench

• (4) AA Alkaline batteries

• Hex Drivers
(1.5, 2.0, 2.5mm)

• Hobby
Knife

• Side Cutter • Curved

4

Scissors

• Long-nose Plier

GETTING STARTED CHECKLIST

EN

Read the manual
Familiarize yourself with the vehicle and its components
Check all screws, especially the driveshaft setscrews, for tightness

from the factory
Charge the vehicle battery
Install 4 AA batteries in the transmitter

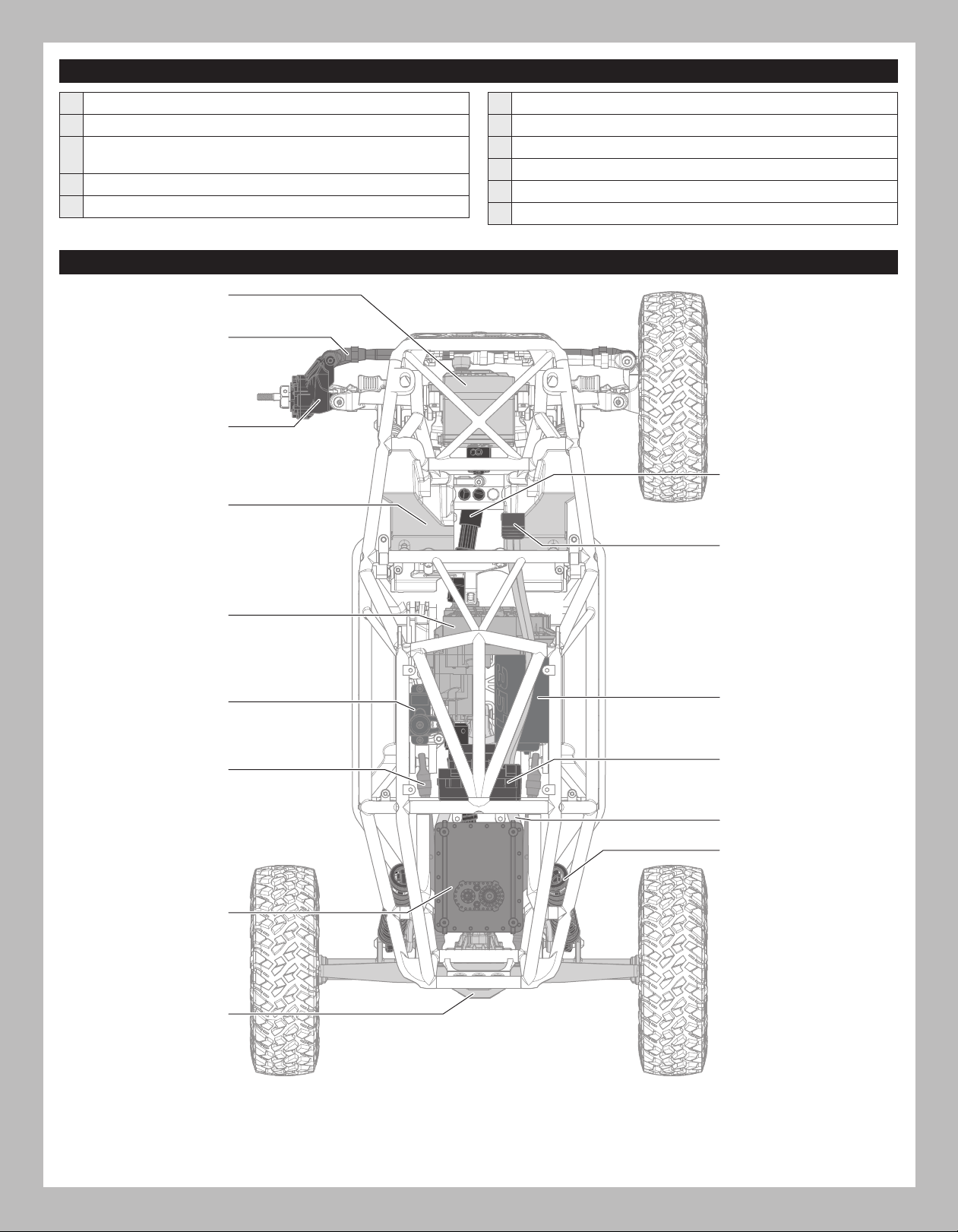

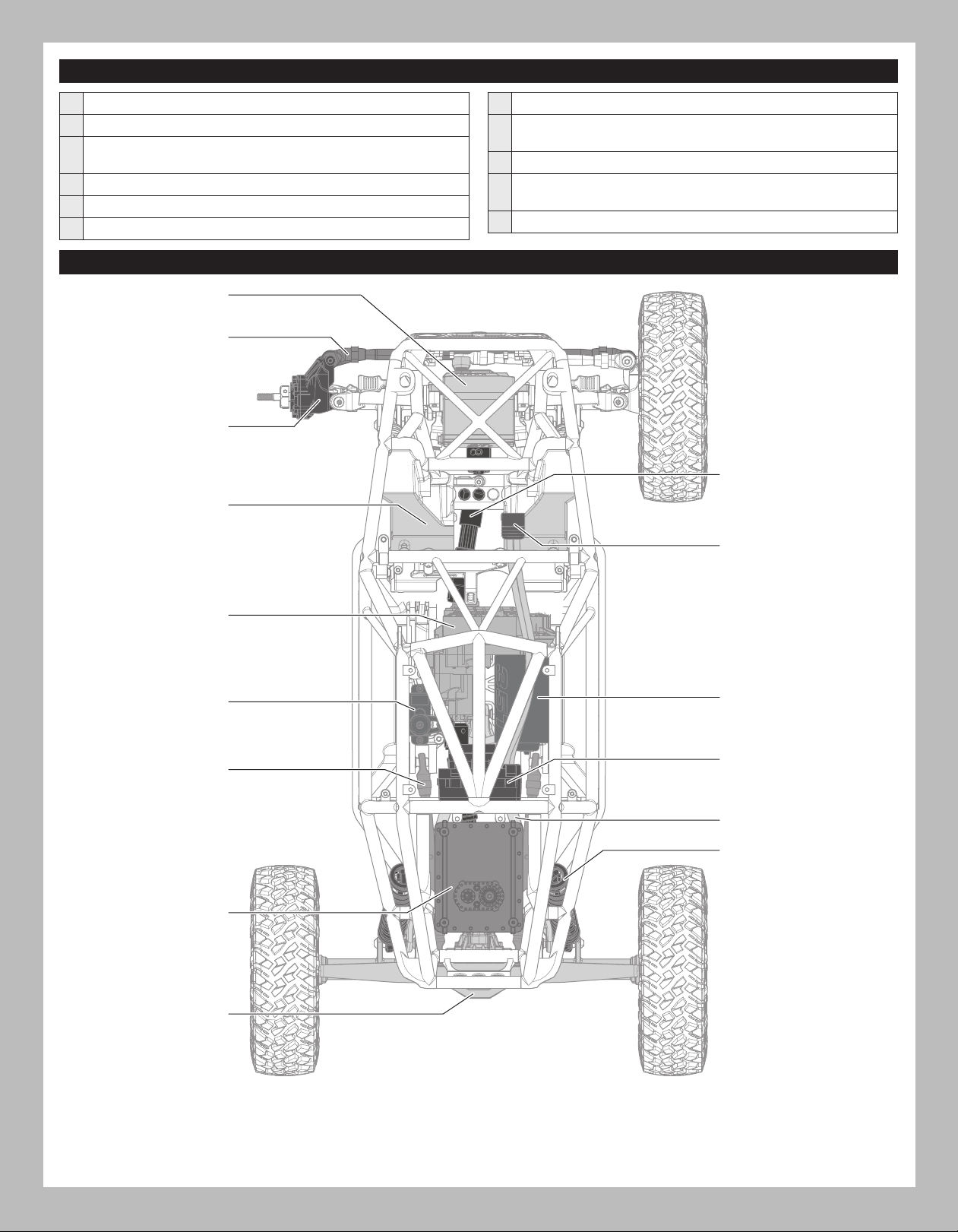

VEHICLE PARTS

Steering Servo

Steering Link

Steering Knuckle

Battery Tray

Power on the transmitter
Install the vehicle battery in the vehicle
Check for proper function of the throttle and steering
Range check the radio system
Drive the vehicle, challenge yourself and have FUN!
Perform any necessary vehicle maintenance

Driveshaft

Transmission

Dig Servo

Upper 4-link Bar

Receiver Box

ESC Plug

Motor

Electronic Speed Control (ESC)

Lower 4-link Bar

Shock Absorber

Locked Differential

(inside axle housing)

5

EN

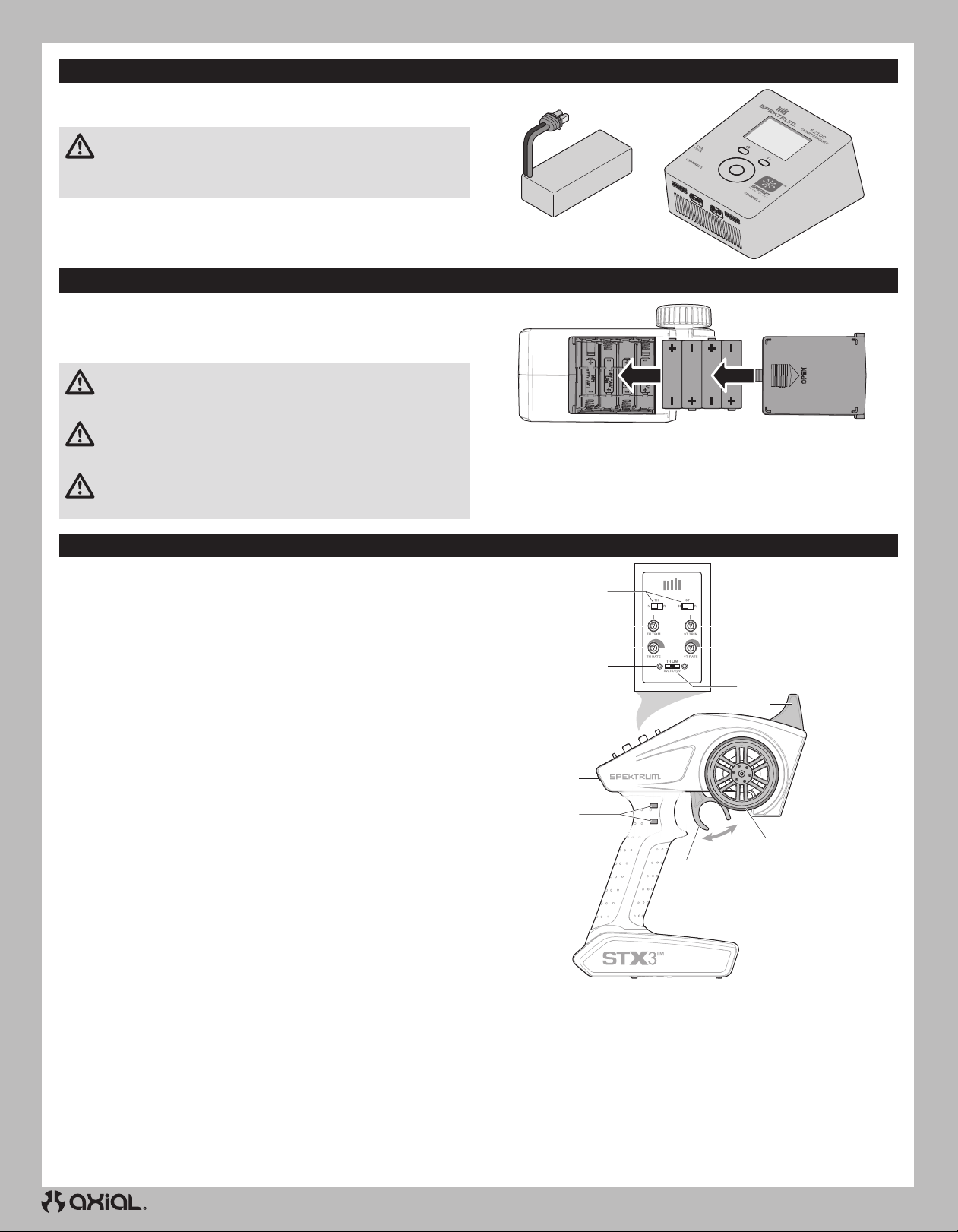

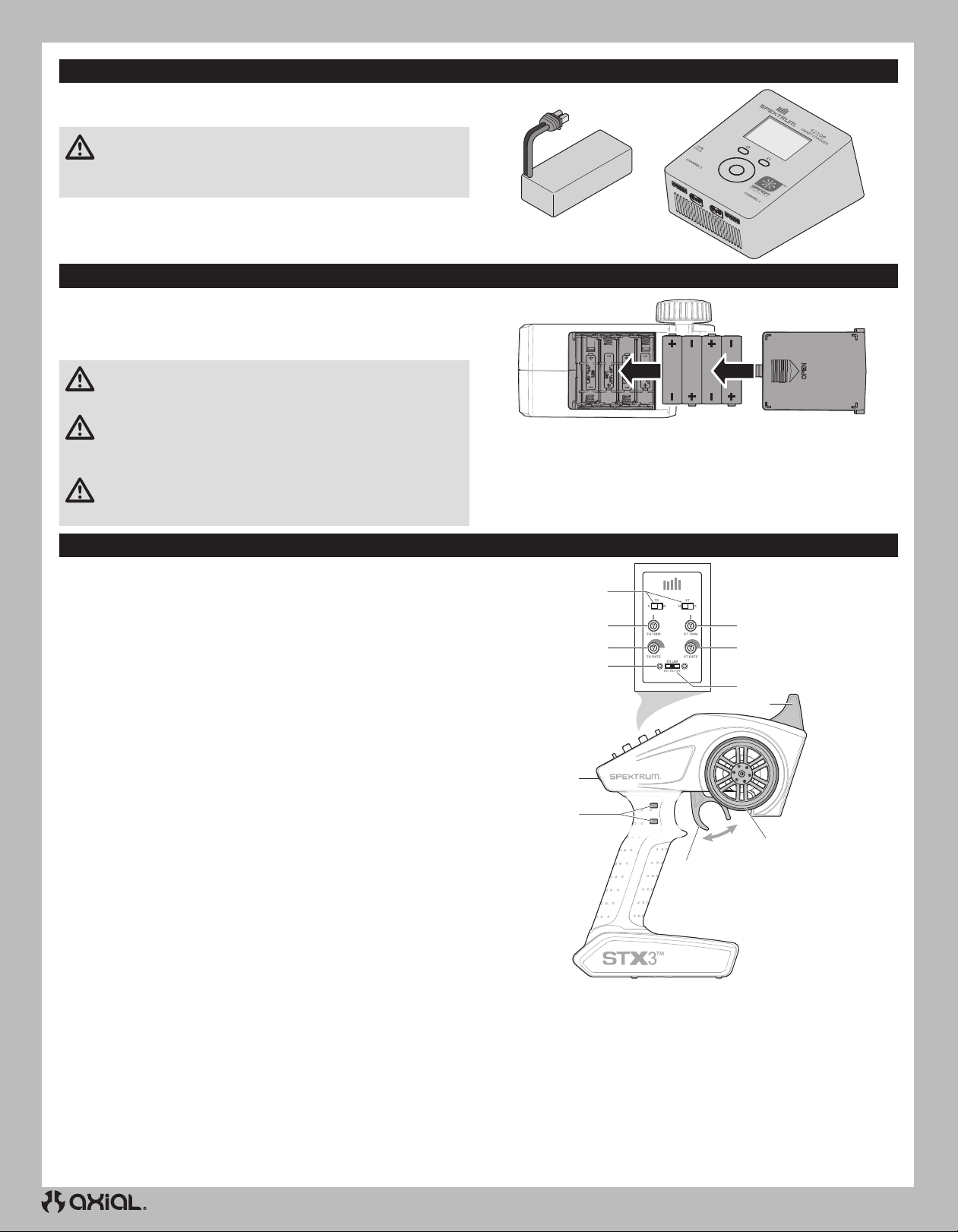

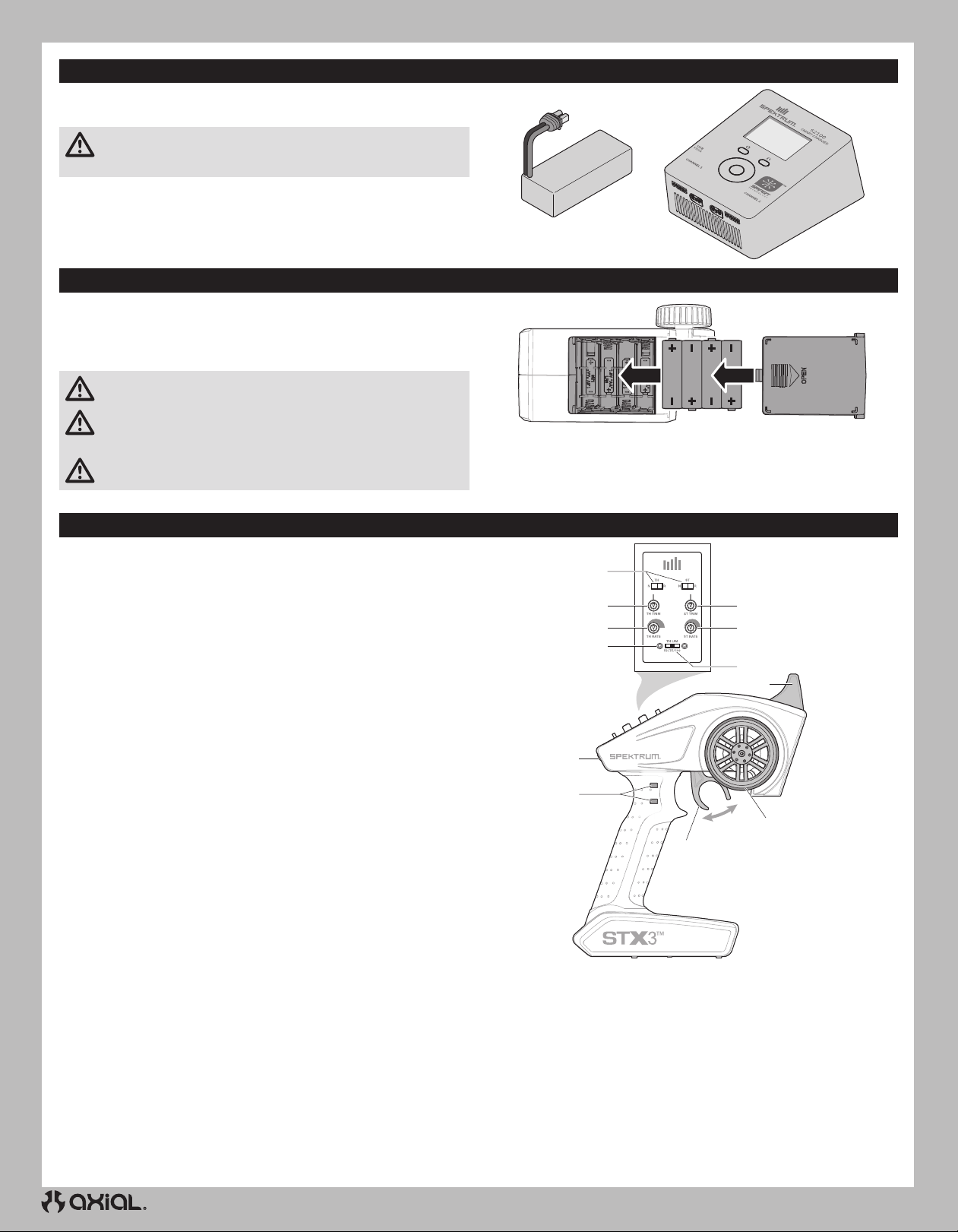

CHARGE THE VEHICLE BATTERY

Follow the manufacturer’s directions for your charger to properly charge
the vehicle battery.

CAUTION: Only use chargers designed to charge the chosen
battery type. Using an incompatible charger or incorrect charge

settings could result in fi re causing person injury or property damage.

INSTALL THE TRANSMITTER BATTERIES

This transmitter requires 4 AA batteries.

1. Remove the battery cover from the transmitter.

2. Install the batteries as shown.

3. Install the battery cover.
CAUTION: NEVER remove the transmitter batteries while the model

is powered on. Loss of model control, damage, or injury may occur.

CAUTION: If using rechargeable batteries, charge only rechargeable

batteries. Charging non-rechargeable batteries may cause the

batteries to burst, resulting in injury to persons and/or damage to property.

CAUTION: Risk of explosion if battery is replaced by an incorrect
type. Dispose of used batteries according to national regulations.

TRANSMITTER FUNCTIONS

A. Servo Reversing

To reverse the Throttle (TH) or Steering (ST) channel, switch the position
of the correlating switch—“N” is for normal, “R” is for reverse.

B. Throttle Trim

Adjusts the throttle neutral point

C. Steering Trim

Adjusts the steering center point. Normally, the steering trim is adjusted
until the vehicle tracks straight.

D. Throttle Rate

Adjusts the end point of the throttle

E. Steering Rate

Adjusts the end point of the steering

F. Indicator Lights

• Solid red lights: Indicates radio connectivity and adequate battery
power

• Flashing red lights: Indicates the battery voltage is critically low.
Replace batteries

G. Throttle Limit

Limits throttle output to 50/75/100%
Select 50% or 75% for less experienced drivers or when you are driving
the vehicle in a small area.

H. Antenna
I. Power Button
J. Throttle/Brake
K. Steering Wheel
L. Channel 3 Buttons: Top and Bottom

SETTING TRAVEL ENDPOINTS FOR CHANNEL 3

Follow the instructions below to set the travel endpoint of an accessory or servo on channel 3 if needed:

1. Press and hold the CH 3 “Top” button, while powering ON the
transmitter. Continue to hold the Top button until the transmitter LED
fl ashes 5 times.

2. Release the Top button

3. Use the CH3 Top and Bottom buttons to adjust the accessory or servo
to the desired fi rst end point position.

4. Turn the steering wheel fully clockwise (right) to confi rm the fi rst position.
The LED will fl ash once to confi rm the fi rst position has been saved.

5. Use the CH3 Top and Bottom buttons to adjust the accessory or servo
to the desired second end point position.

6. Turn the steering wheel clockwise (right) to confi rm the second
position. The LED will fl ash twice to confi rm the second position has
been saved.

7. Power off the transmitter to save the settings

A

B
D

F

I

L

To p

Bottom

J

2.4GHZ DIGITAL
RADIO SYSTEM

C
E

G

H

K

6

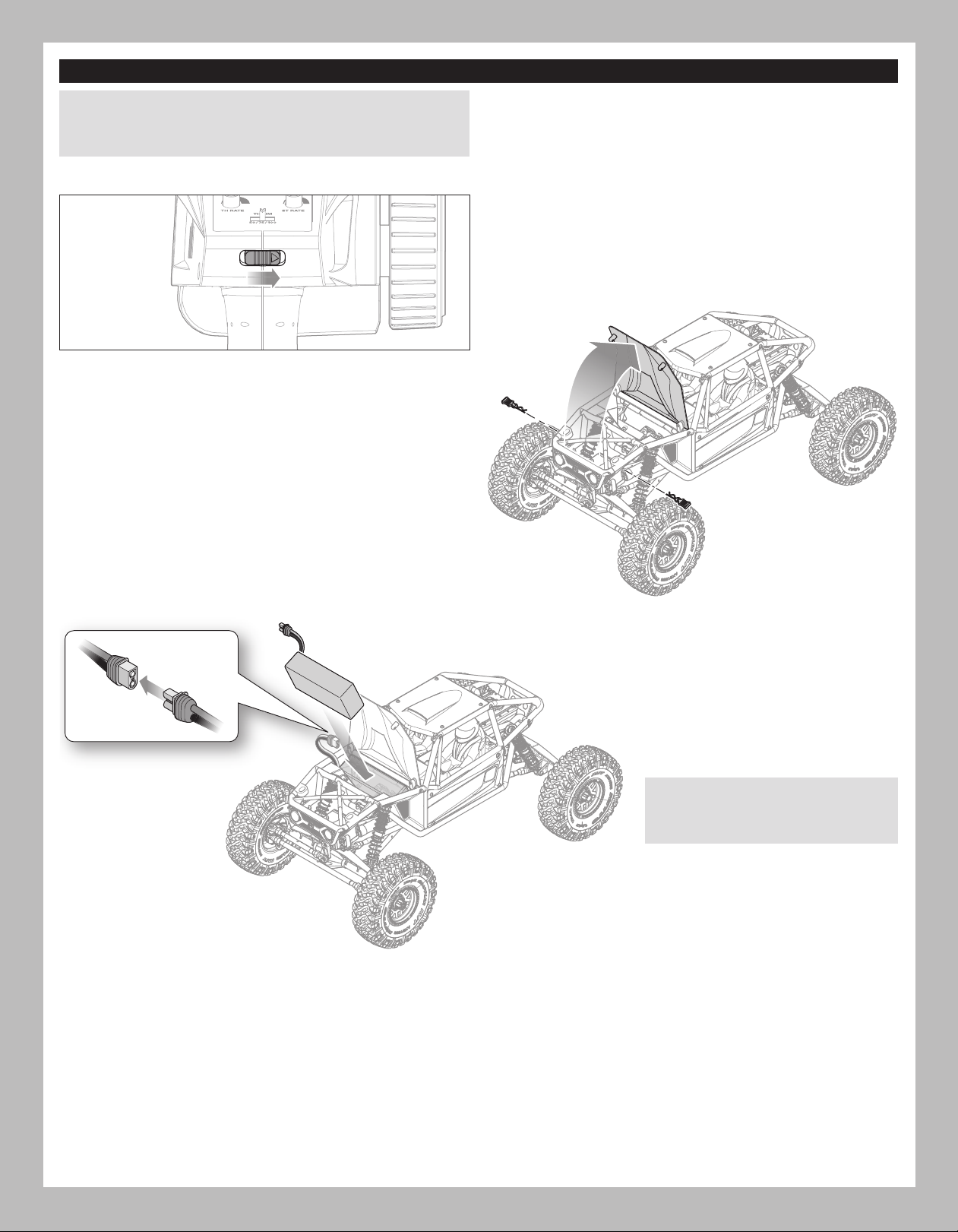

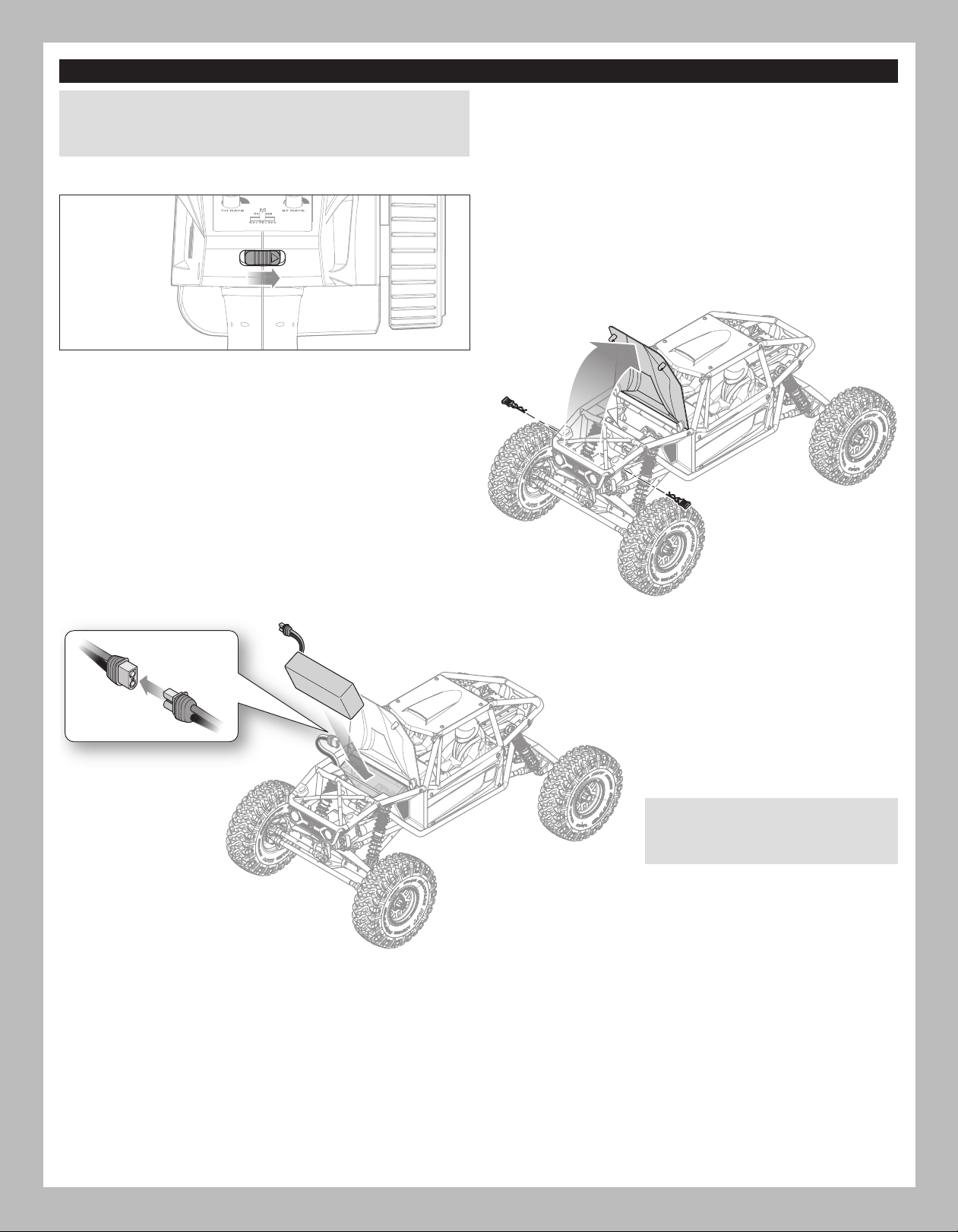

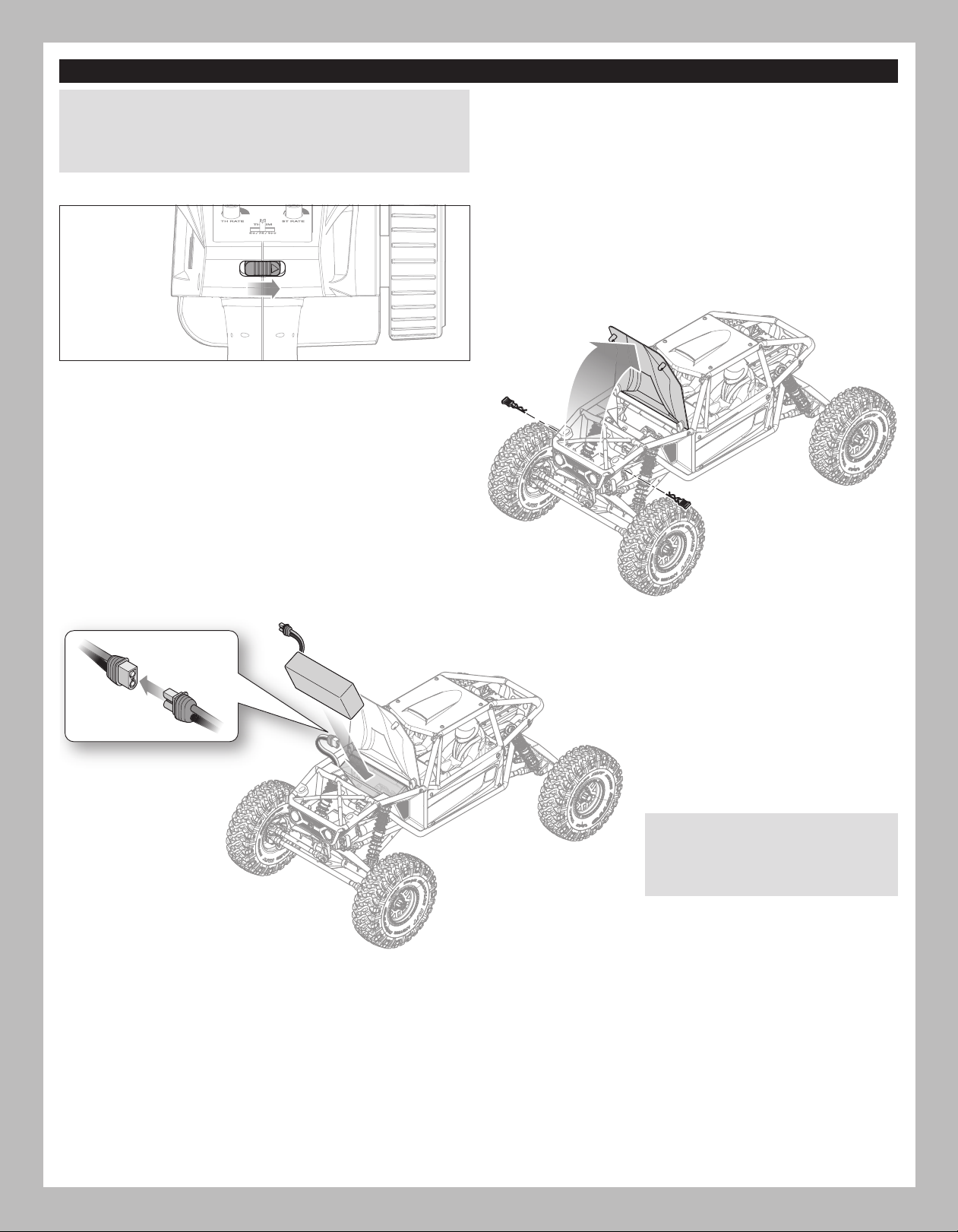

INSTALL THE VEHICLE BATTERY

NOTICE: Power to the vehicle is controlled by connecting and

disconnecting the battery from the ESC. Always power on the transmitter
fi rst before connecting the vehicle battery. Always disconnect the
battery from the ESC when not in use.

1. Power on the transmitter.

2. Remove the body clips and open the hood.

EN

3. Connect the battery to the ESC. Close the
hood and replace the body clips.

NOTICE: Always disconnect the battery from
the ESC before powering off the transmitter.
Powering off the transmitter fi rst may result in
loss of control.

7

EN

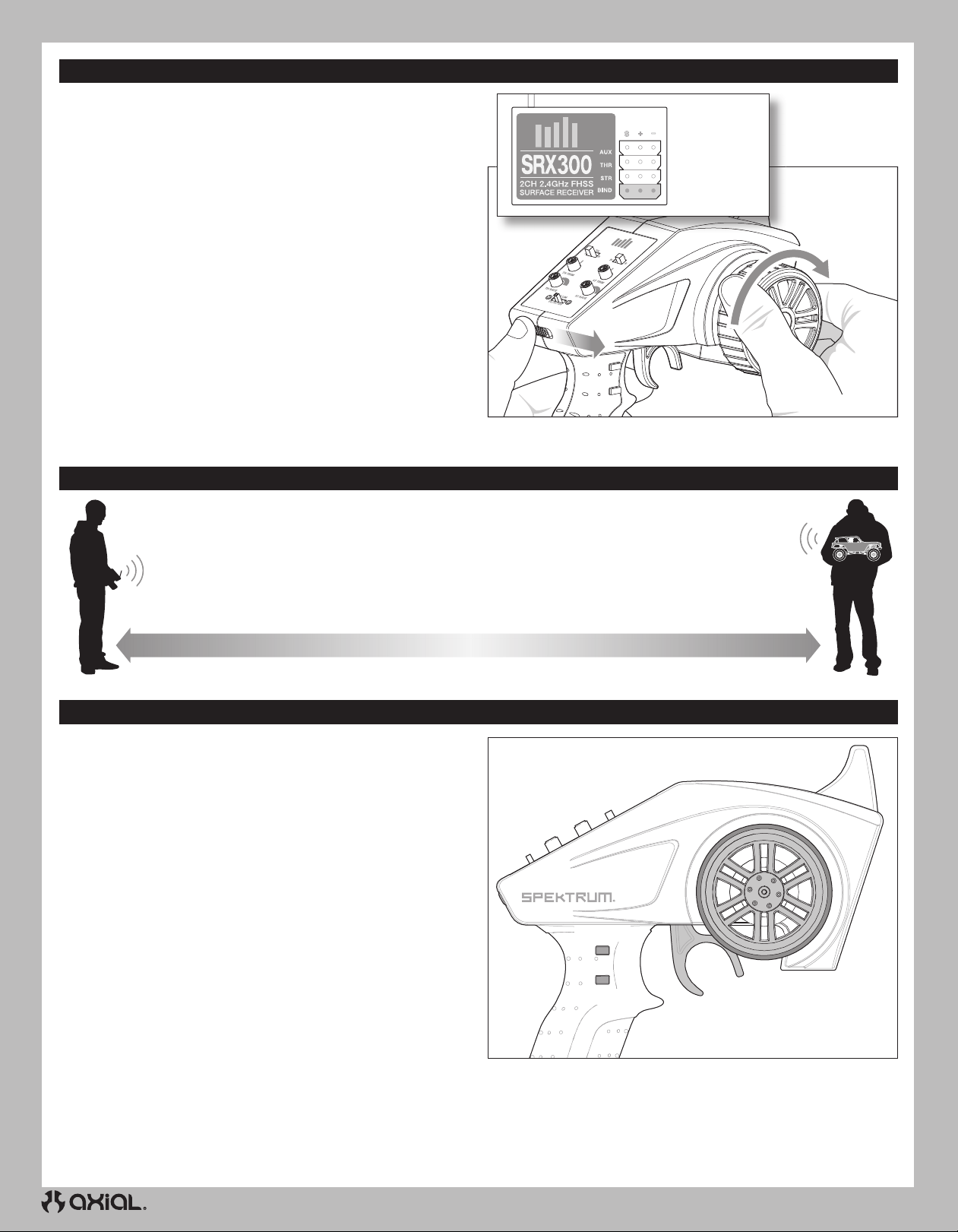

BINDING

Binding is the process of programming the receiver to recognize the
GUID (Globally Unique Identifi er) code of a single specifi c transmitter. The
STX3™ transmitter and SPMSRX300 receiver are bound at the factory. If
you need to rebind, follow the instructions below.

1. Insert the bind plug in the BIND port on the receiver.

2. Connect a fully charged battery pack to the ESC.

3. Power on the ESC. The red receiver LED fl ashes, indicating the
receiver is in bind mode.

4. Center the ST TRIM and TH TRIM dials on the transmitter.

5. Turn and hold the steering wheel fully right, then power the transmitter
on.

6. When the receiver LED stops fl ashing, release the steering wheel.

7. Remove the bind plug, then power off the receiver to save the settings.

8. Power off the transmitter.

9. Store the bind plug in a convenient place.

You must rebind when:

• Different failsafe positions are desired e.g., when throttle or steering
reversing has been changed.

• Binding the receiver to a different transmitter.

RANGE-CHECKING THE RADIO SYSTEM

Bind Port

The radio system should be checked before operating the vehicle to ensure proper operation and adequate range.

1. Turn on the transmitter.

2. Connect the battery in the vehicle.

3. Have a friend hold the vehicle while keeping hands and loose clothing away from moving parts.

4. Walk away until you are at the maximum planned operating distance from the vehicle.

5. Turn the steering wheel side to side and operate the throttle, both forward and reverse, checking for any erratic behavior.

6. If any erratic behavior is exhibited, DO NOT operate the vehicle. Call customer service for assistance.

USING THE DIG TRANSMISSION

The Axial Capra includes a “Dig” transmission which allows the rear
axle to lock while still allowing the front wheels to spin. Use this feature
in close quarters to turn the vehicle tighter than is possible with normal
4 wheel drive or to preload the suspension when needed.

To use the Dig function:

1. Press the channel 3 “Top” button on the transmitter. The Dig function
engages, locking the rear axle.

2. Advance the throttle and turn the steering wheel left or right to tightly
pivot the vehicle around.

3. Press the channel 3 “Bottom” button to disengage the Dig function.

Ch 3 Top

Ch 3 Bottom

8

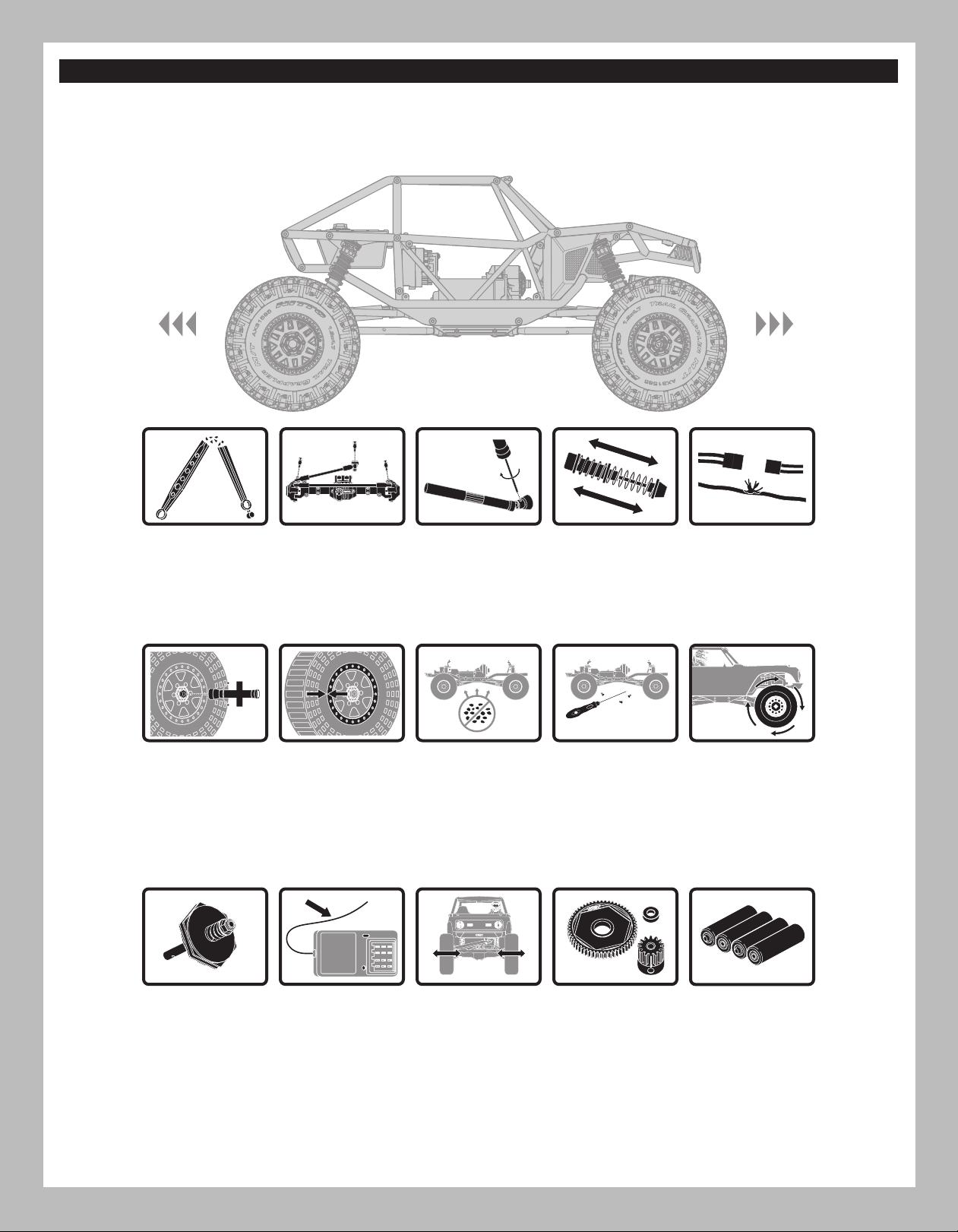

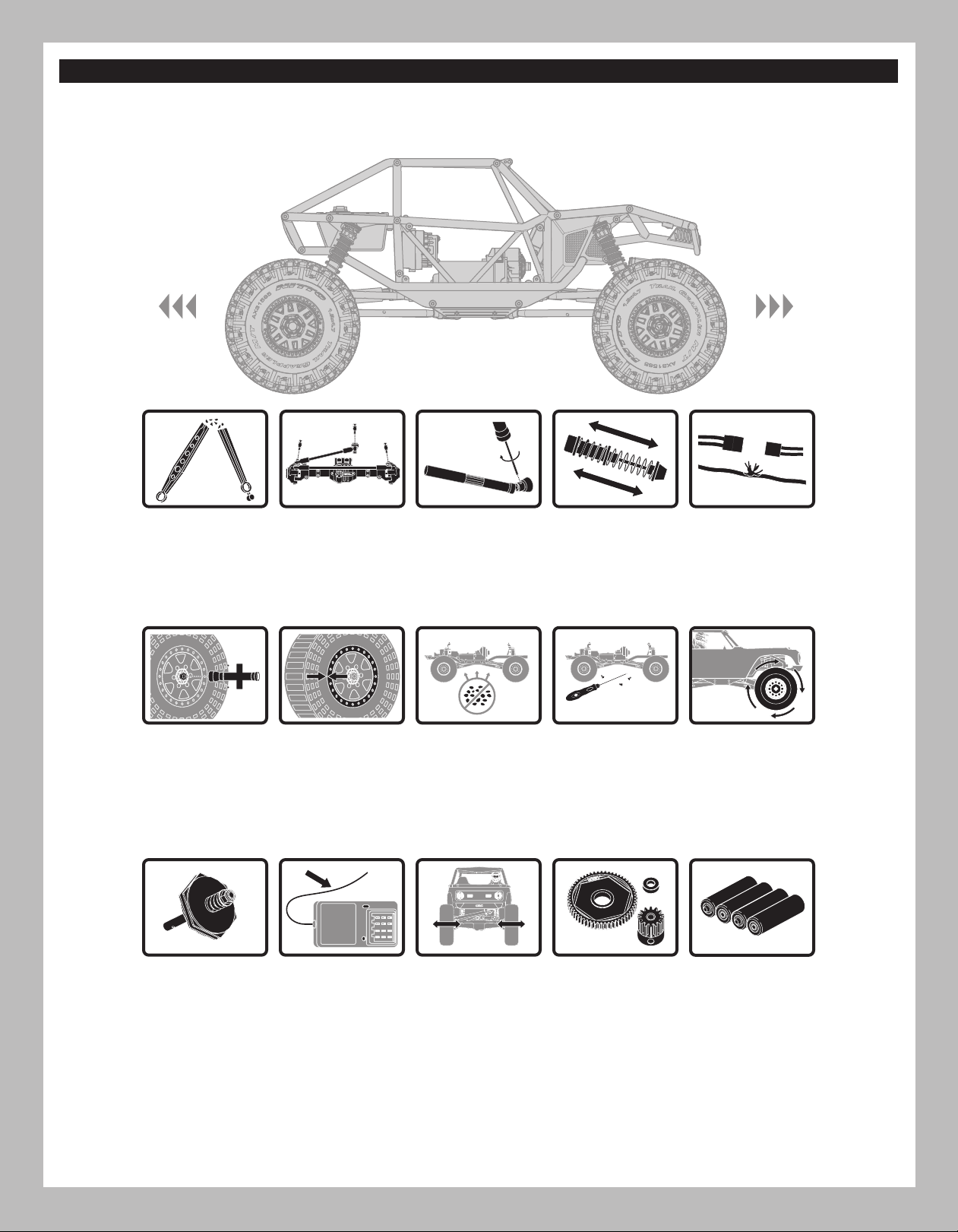

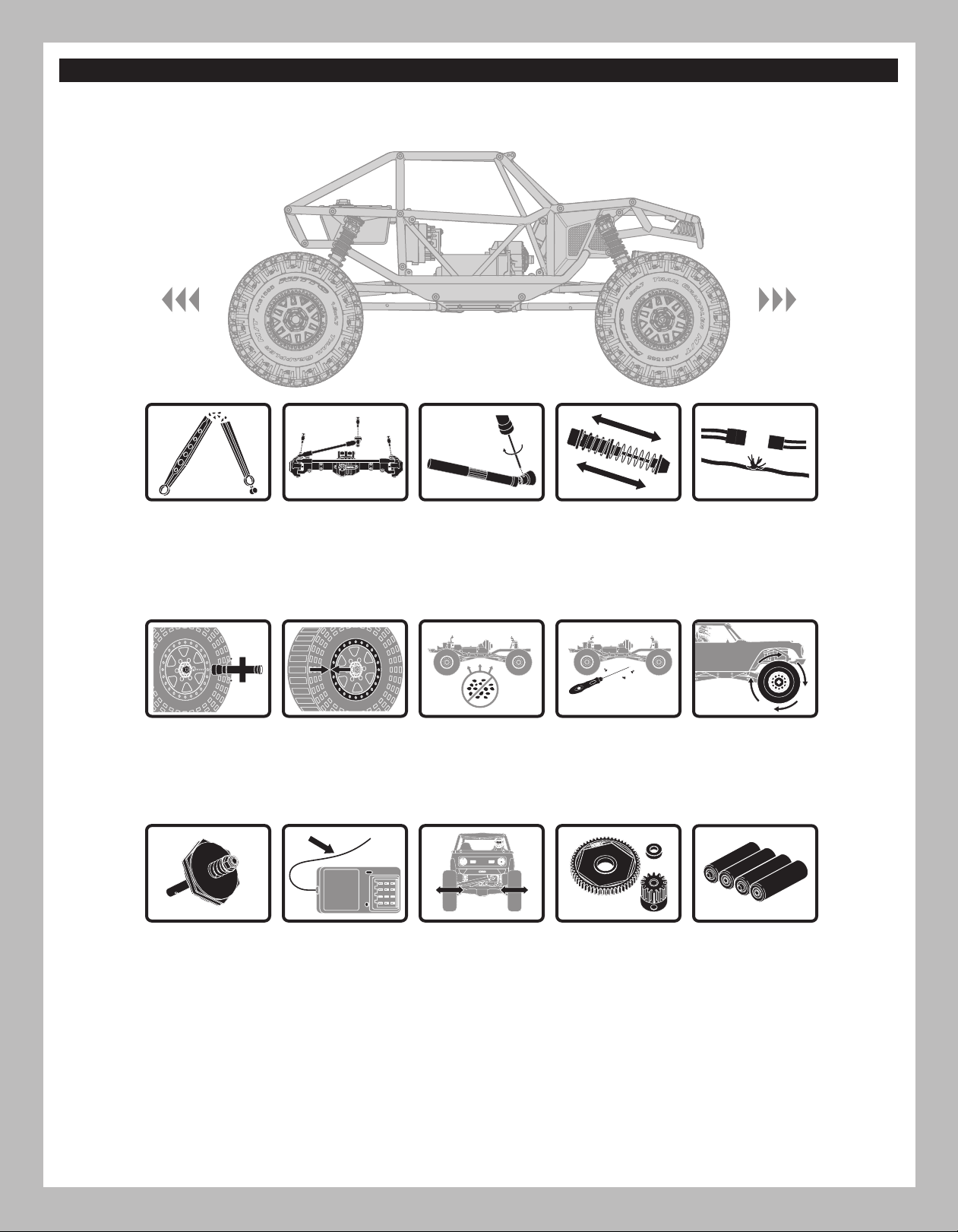

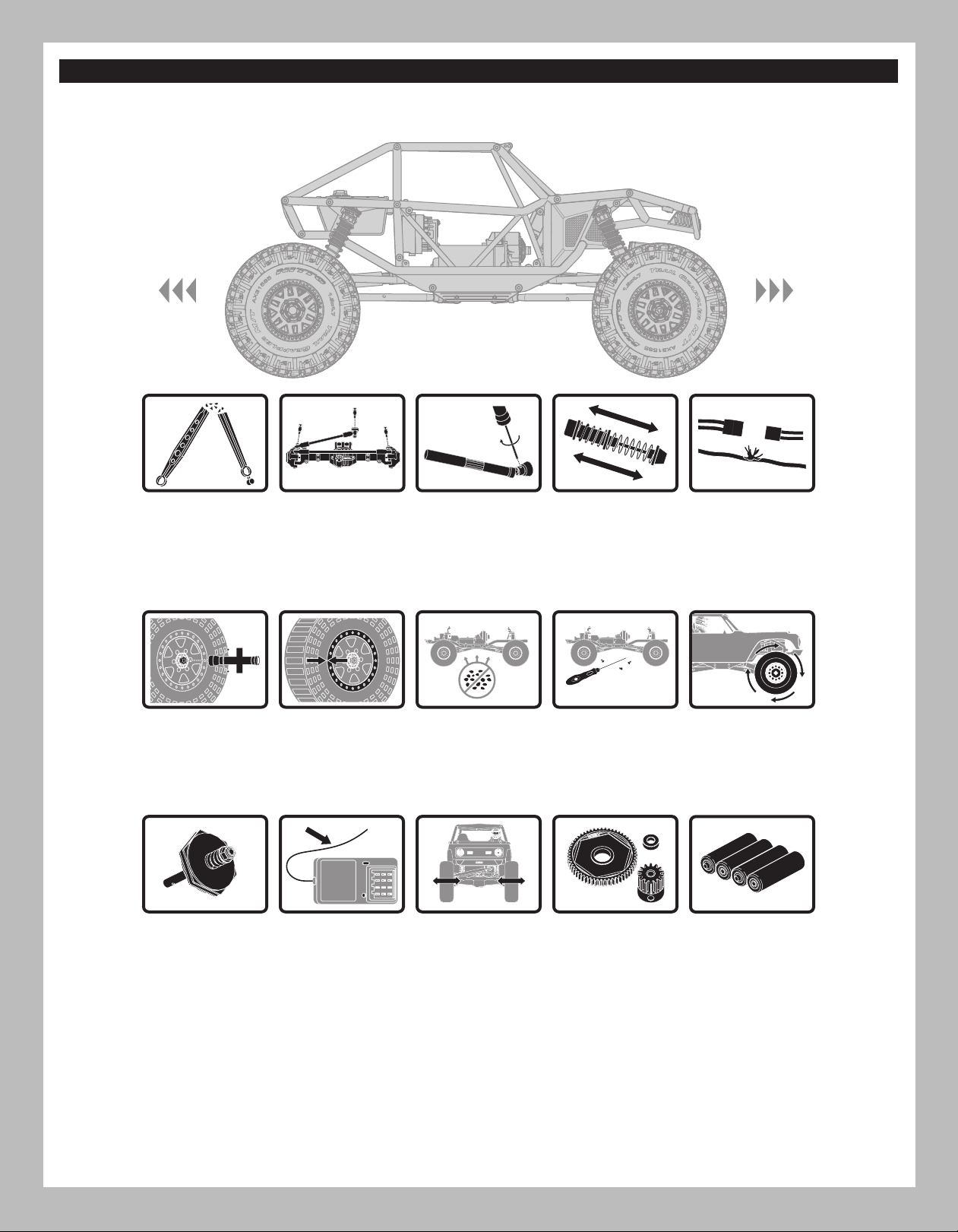

VEHICLE MAINTENANCE

Just like a full size car or truck your RC vehicle must undergo periodic maintenance in order to ensure peak performance. Preventative maintenance will
also help avoid needless breakages which could result in costly repairs. Below are some suggestions to properly maintain your vehicle.

EN

Replace any

noticeable bent or

broken parts

Check the wheel nuts

for tightness

If applicable, check

the slipper clutch for

proper operation

Check for wear on

the ball joints in
the steering and
suspension links

(replace if necessary)

Ensure the wheel

beads are still fi rmly

bonded around the

entire circumference

of the rim

Check the receiver

antenna for damage

Check driveshaft

set screws and

apply thread

locking compound if

necessary

Keep the chassis free
of dirt and debris

Check the steering

operation for any

binding

Inspect shock

absorbers for smooth

dampened operation

Check for loose
screws on the chassis,
especially the knuckle,
C-hub and axle lockout

screws

Inspect the spur

and pinion gears for

damage

Check for any loose

connections or frayed

wiring

Check the driveline

for smooth, bind free

operation

Replace the

transmitter batteries

when indicated by
the transmitter, as

described in the

Transmitter Functions

section

9

EN

AE-5L FORWARD/REVERSE ESC WITH DRAG BRAKE

Battery ESC

Black

SETUP

Throttle calibration should not be needed out of the box. However, in order
to make the throttle range of different transmitters, the calibration of the
ESC is necessary:

• Mount the ESC in an area that is well ventilated and isolated from
vibration and shock.

• Connect the ESC motor wires to the motor red-to-red and black-to-black.

• Plug the receiver into the throttle channel of the receiver.

• Before plugging the battery into the ESC, make sure your transmitter is
on and the throttle trim is set to zero.

• Connect the battery to the ESC. The vehicle will be powered on when the
battery is connected.

CAUTION: Keep all body parts and loose clothing away from any
moving parts while the battery is connected to the ESC.

CAUTION: Always connect the ESC only to a proper power

source that has the correct voltage and polarity. Incorrect
voltages or reversed polarity will damage the ESC. Damage to the ESC
caused by improper voltage or polarity is not covered under warranty.

• Test forward and reverse control using the transmitter.

To calibrate the ESC:

• Power the transmitter on and set the throttle control to neutral.

• Connect the battery to the ESC and wait 3 seconds to let the ESC initiate
a self-test and automatic throttle calibration.

• The ESC is ready to run when a long beep sound is emitted from the motor.

• Always disconnect the battery when the vehicle is not in use.

NOTES

• The drag brake is set to 100% from the factory.

• The LiPo cut-off is set to “ON” from the factory.

Red

To Receiver
Throttle Channel

ESC SPECIFICATIONS

Input Voltage 2-3S LiPo, 5-9 Cells NiMH/NiCd
Size 46.5mm x 34mm x 28.5mm
Weight 70g
Motor Limit 12T 2S/18T 3S
On-Resistance FET .002
Rated/Peak Current 180A
Braking Current 90A
BEC Voltage/A 6.0V 3.0A Peak
PWM Frequency 1KHz

ESC SOUND STATUS

1 Short Beep Battery is NiMH/NiCd
2 Short Beeps Battery is 2S LiPo
3 Short Beeps Battery is 3S LiPo

1 Long Beep

Self-test and throttle calibration

is OK and ESC is ready to run

Motor

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

Vehicle does not move

Loss of vehicle control

Steering and/or throttle function is reversed

Batteries are not installed properly in the
transmitter

Weak or no battery in the vehicle Install a freshly charged vehicle battery
Damaged motor Replace the motor
Frayed or broken wiring Replace any damaged wiring
ESC is shut down by heat protection circuit Allow the ESC to cool down completely

Improper antenna placement

Weak or no batteries in the transmitter or
vehicle

Neutral or trim position is incorrect Adjust the steering trim
Receiver and/or battery not connected

properly
Servo travel is reversed at the transmitter Set the transmitter servo reversing switch to the correct position
Motor wires are not connected properly Check all motor wires for correct polarity and secure connection

Ensure the transmitter batteries are properly installed

Ensure the transmitter antenna is not blocked and the receiver
antenna is located properly

Install a freshly charged vehicle battery and new transmitter
batteries

Check all receiver and battery connections

10

NOTES

EN

11

EN

LIMITED WARRANTY

What this Warranty Covers

Horizon Hobby, LLC, (Horizon) warrants to the original purchaser that the
product purchased (the “Product”) will be free from defects in materials
and workmanship for a period of 2 years from the date of purchase.

What is Not Covered

This warranty is not transferable and does not cover (i) cosmetic damage,
(ii) damage due to acts of God, accident, misuse, abuse, negligence,
commercial use, or due to improper use, installation, operation or
maintenance, (iii) modifi cation of or to any part of the Product, (iv) attempted
service by anyone other than a Horizon Hobby authorized service center, (v)
Product not purchased from an authorized Horizon dealer, or (vi) Product not
compliant with applicable technical regulations or (vii) use that violates any
applicable laws, rules, or regulations.

OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON MAKES NO
OTHER WARRANTY OR REPRESENTATION, AND HEREBY DISCLAIMS
ANY AND ALL IMPLIED WARRANTIES, INCLUDING, WITHOUT
LIMITATION, THE IMPLIED WARRANTIES OF NON-INFRINGEMENT,
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. THE
PURCHASER ACKNOWLEDGES THAT THEY ALONE HAVE DETERMINED
THAT THE PRODUCT WILL SUITABLY MEET THE REQUIREMENTS OF THE
PURCHASER’S INTENDED USE.

Purchaser’s Remedy

Horizon’s sole obligation and purchaser’s sole and exclusive remedy shall
be that Horizon will, at its option, either (i) service, or (ii) replace, any
Product determined by Horizon to be defective. Horizon reserves the right
to inspect any and all Product(s) involved in a warranty claim. Service
or replacement decisions are at the sole discretion of Horizon. Proof of
purchase is required for all warranty claims. SERVICE OR REPLACEMENT
AS PROVIDED UNDER THIS WARRANTY IS THE PURCHASER’S SOLE AND
EXCLUSIVE REMEDY.

Limitation of Liability

HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT, INCIDENTAL
OR CONSEQUENTIAL DAMAGES, LOSS OF PROFITS OR PRODUCTION
OR COMMERCIAL LOSS IN ANY WAY, REGARDLESS OF WHETHER SUCH
CLAIM IS BASED IN CONTRACT, WARRANTY, TORT, NEGLIGENCE, STRICT
LIABILITY OR ANY OTHER THEORY OF LIABILITY, EVEN IF HORIZON HAS
BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. Further, in
no event shall the liability of Horizon exceed the individual price of the
Product on which liability is asserted. As Horizon has no control over use,
setup, fi nal assembly, modifi cation or misuse, no liability shall be assumed
nor accepted for any resulting damage or injury. By the act of use, setup
or assembly, the user accepts all resulting liability. If you as the purchaser
or user are not prepared to accept the liability associated with the use of
the Product, purchaser is advised to return the Product immediately in new
and unused condition to the place of purchase.

Law

These terms are governed by Illinois law (without regard to confl ict of law
principals). This warranty gives you specifi c legal rights, and you may also
have other rights which vary from state to state. Horizon reserves the right to
change or modify this warranty at any time without notice.

WARRANTY SERVICES
Questions, Assistance, and Services

Your local hobby store and/or place of purchase cannot provide warranty
support or service. Once assembly, setup or use of the Product has been
started, you must contact your local distributor or Horizon directly. This
will enable Horizon to better answer your questions and service you in
the event that you may need any assistance. For questions or assistance,

please visit our website at www.horizonhobby.com, submit a Product
Support Inquiry, or call the toll free telephone number referenced in the
Warranty and Service Contact Information section to speak with a Product
Support representative.

Inspection or Services

If this Product needs to be inspected or serviced and is compliant in the
country you live and use the Product in, please use the Horizon Online
Service Request submission process found on our website or call Horizon
to obtain a Return Merchandise Authorization (RMA) number. Pack the
Product securely using a shipping carton. Please note that original boxes
may be included, but are not designed to withstand the rigors of shipping
without additional protection. Ship via a carrier that provides tracking
and insurance for lost or damaged parcels, as Horizon is not responsible
for merchandise until it arrives and is accepted at our facility. An Online
Service Request is available at http://www.horizonhobby.com/content/
service-center_render-service-center. If you do not have internet access,
please contact Horizon Product Support to obtain a RMA number along
with instructions for submitting your product for service. When calling
Horizon, you will be asked to provide your complete name, street address,
email address and phone number where you can be reached during
business hours. When sending product into Horizon, please include
your RMA number, a list of the included items, and a brief summary of
the problem. A copy of your original sales receipt must be included for
warranty consideration. Be sure your name, address, and RMA number are
clearly written on the outside of the shipping carton.

NOTICE: Do not ship Li-Po batteries to Horizon. If you have any issue
with a Li-Po battery, please contact the appropriate Horizon Product
Support offi ce.

Warranty Requirements

For Warranty consideration, you must include your original sales receipt
verifying the proof-of-purchase date. Provided warranty conditions have
been met, your Product will be serviced or replaced free of charge.
Service or replacement decisions are at the sole discretion of Horizon.

Non-Warranty Service

Should your service not be covered by warranty, service will be completed
and payment will be required without notifi cation or estimate of the
expense unless the expense exceeds 50% of the retail purchase cost. By
submitting the item for service you are agreeing to payment of the service
without notifi cation. Service estimates are available upon request. You
must include this request with your item submitted for service. Non­warranty service estimates will be billed a minimum of 1/2 hour of labor. In
addition you will be billed for return freight. Horizon accepts money orders
and cashier’s checks, as well as Visa, MasterCard, American Express,
and Discover cards. By submitting any item to Horizon for service, you are
agreeing to Horizon’s Terms and Conditions found on our website http://
www.horizonhobby.com/content/service-center_render-service-center.

ATTENTION: Horizon service is limited to Product compliant in the
country of use and ownership. If received, a non-compliant Product will
not be serviced. Further, the sender will be responsible for arranging
return shipment of the un-serviced Product, through a carrier of the
sender’s choice and at the sender’s expense. Horizon will hold non­compliant Product for a period of 60 days from notifi cation, after which
it will be discarded.

10/15

WARRANTY AND SERVICE CONTACT INFORMATION

Country of Purchase Horizon Hobby Contact Information Address

United States of America

European Union

Horizon Service Center
(Repairs and Repair Requests)

Horizon Product Support
(Product Technical Assistance)

Sales

Horizon Technischer Service [email protected]
Sales: Horizon Hobby GmbH [phone]

servicecenter.horizonhobby.com/RequestForm/
[email protected]

877-504-0233
[email protected]
800-338-4639

12

2904 Research Rd
Champaign, IL 61822

Hanskampring 9
D 22885 Barsbüttel, Germany

FCC INFORMATION

FCC ID: BRWSTX3

This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference,
and (2) this device must accept any interference received, including interference that may cause undesired operation.

CAUTION: Changes or modifi cations not expressly approved by the party responsible for compliance could void the user’s authority to operate
the equipment.

This product contains a radio transmitter with wireless technology which has been tested and found to be compliant with the applicable regulations
governing a radio transmitter in the 2.400GHz to 2.4835GHz frequency range.

SUPPLIER’S DECLARATION OF CONFORMITY
Axial Capra 1.9 (AXI03000)

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful

interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

CAUTION: changes or modifi cations not expressly approved by the party responsible for compliance could void the user’s authority to operate
the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or
more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Horizon Hobby, LLC
2904 Research Rd.,
Champaign, IL 61822
Email: [email protected]
Web: HorizonHobby.com

EN

IC INFORMATION

CAN ICES-3 (B)/NMB-3(B)
IC: 6157A-STX3

This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions:
(1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.

COMPLIANCE INFORMATION FOR THE EUROPEAN UNION

EU COMPLIANCE STATEMENT:
Axial Capra 1.9 (AXI03000)

Horizon Hobby, LLC hereby declares that this product is in compliance with the essential requirements and other relevant provisions of the RED

A copy of the EU Declaration of Conformity is available online at: http://www.horizonhobby.com/content/support-render-compliance.

INSTRUCTIONS FOR DISPOSAL OF WEEE BY USERS IN THE EUROPEAN UNION

and EMC Directives.

This product must not be disposed of with other waste. Instead, it is the user’s responsibility to dispose of their waste equipment by handing it
over to a designated collections point for the recycling of waste electrical and electronic equipment. The separate collection and recycling of
your waste equipment at the time of disposal will help to conserve natural resources and ensure that it is recycled in a manner that protects
human health and the environment. For more information about where you can drop off your waste equipment for recycling, please contact your
local city offi ce, your household waste disposal service or where you purchased the product.

13

DE

HINWIES

Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, LLC vorbehalten. Aktuelle
Produktliteratur fi nden Sie unter www.horizonhobby.com oder www.towerhobbies.com im Support-Abschnitt für das Produkt.

ERKLÄRUNG DER BEGRIFFE

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts
hinzuweisen:

WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere
Verletzungen ODER mit hoher Wahrscheinlichkeit oberfl ächliche Verletzungen.

ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von

Verletzungen ergeben.

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das
Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen.

Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse
mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder
Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es
mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit,
Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch
zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

SICHERHEITSHINWEISE UND WARNUNGEN

Als Nutzer dieses Produktes, sind Sie allein verantwortlich, es in einer Art und Weise zu benutzen, die eine eigene Gefährdung und die anderer oder
Beschädigung an anderem Eigentum ausschließt.
Das Modell ist ferngesteuert und anfällig für bestimmte äußere Einfl üsse. Diese Einfl üsse können zum vorübergehenden Verlust der Steuerfähigkeit
führen, so dass es immer sinnvoll ist genügend Sicherheitsabstand in alle Richtungen um das Modell zu haben.

• Fahren Sie das Modell nie mit fast leeren oder schwachen Senderbatterien.

• Betreiben Sie Ihr Modell stets auf offenen Geländen, weit ab von
Automobilen, Verkehr und Menschen.

• Fahren Sie Ihr Modell nicht auf der Straße oder belebten Plätzen.

• Beachten Sie vorsichtig alle Hinweise und Warnungen für das Modell
und allen dazu gehörigen Equipment.

• Halten Sie alle Chemikalien, Kleinteile und elektrische Bauteile aus der
Reichweite von Kindern.

• Lecken Sie niemals an Teilen von Ihrem Modell oder nehmen diese in
den Mund, da diese Sie ernsthaft verletzten oder töten können.

• Seien Sie immer aufmerksam wenn Sie Werkzeug oder scharfe
Instrumente verwenden.

• Seien Sie bei dem Bau vorsichtig, da einige Teile scharfe Kanten haben
könnten.

• Fassen Sie bitte unmittelbar nach dem Betrieb nicht den Motor, Regler
oder Akku an, da diese Teile sich sehr erwärmen können und Sie sich
bei dem berühren ernsthaft verbrennen können.

• Fassen Sie nicht in drehende oder sich bewegende Teile, da sich sich
ernsthaft dabei verletzen können.

• Schalten Sie immer zuerst den Sender ein, bevor Sie den Empfänger im
Fahrzeug einschalten.

• Stellen Sie das Fahrzeug mit den Rädern nicht auf den Boden, wenn Sie
die Funktionen überprüfen.

WARNUNG VOR GEFÄLSCHTEN PRODUKTEN: Sollten Sie jemals eine Spektrum Komponente ersetzen wollen, kaufen Sie die benötigten

Ersatzteile immer bei Horizon Hobby oder einem von Horizon Hobby autorisierten Händler, um sicherzugehen, dass Sie beste Spektrum Qualität
erhalten. Horizon Hobby, LLC lehnt jedwede Haftung, Garantie und Serviceleistung in Bezug auf, aber nicht ausschließlich für, Kompatibilitäts- und
Leistungsansprüche von gefälschten Produkten oder Produkten, die angeben mit Spektrum kompatibel zu sein, ab.

14

INHALTSVERZEICHNIS

Wassergeschütztes Fahrzeug mit wasserdichter Elektronik ........................15

Packungsinhalt ......................................................................................................16

Erforderliches Zubehör ........................................................................................16

Empfohlene Werkzeuge ....................................................................................... 16

Erste-Schritte-Checkliste .................................................................................... 17

Fahrzeugteile ......................................................................................................... 17

Laden des Fahrzeug-Akkus .................................................................................18

Einsetzen der Senderbattereien ......................................................................... 18

Funktionen des Senders ......................................................................................18

Den Fahrzeug-Akku einsetzen ............................................................................19

Binden .....................................................................................................................20

Reichweitentest für das Funksystem durchführen .........................................20

Verwenden des Grabgetriebes ........................................................................... 20

Fahrzeugwartung .................................................................................................. 21

AE-5L Vorwärts-/Rückwärts-Geschwindigkeitsregler mit Schleppbremse 22

Problemlösung.......................................................................................................22

Anmerkungen ........................................................................................................ 23

Eingeschränkte Garantie .....................................................................................24

Garantie und Service Kontaktinformationen .................................................... 24

Konformitätshinweise für die Europäische Union ........................................... 25

Explosionszeichnungen ....................................................................................... 50

Teilelisten ............................................................................................................... 54

Electronik................................................................................................................55

WASSERGESCHÜTZTES FAHRZEUG MIT WASSERDICHTER ELEKTRONIK

Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von
wasserfesten und spritzwassergeschützen Komponenten ausgestattet, die
den Betrieb des Fahrzeuges unter nassen Bedingungen inklusive Pfützen,
Bächen, nassem Gras, Schnee oder sogar Regen ermöglichen.

Obwohl das Fahrzeug sehr wasserfest ausgelegt ist, ist es nicht vollständig
wasserdicht und sollte NICHT wie ein U-Boot behandelt werden. Die
verschiedenen elektronischen Komponenten wie der elektronische
Fahrtregler (ESC), die Servos und Empfänger sind wasserdicht, die meisten
mechanischen Komponenten sind nur wasserbeständig und sollten daher
nicht untergetaucht werden.

Metallteile, inklusive Lager, Bolzen Schrauben und Muttern wie auch die
Kontakte in den elektrischen Kabeln sind für Korrosion anfällig wenn nicht
zusätzliche Wartung nach jedem Betrieb in feuchter/nasser Umgebung
erfolgt. Um die Langzeitleistung und die Garantie ihres Fahrzeuges zu
erhalten, müssen Sie die Wartung wie in der Wartungsanleitung nach
Fahrten in nasser Umgebung beschrieben durchführen. Sollten Sie diese
zusätzliche Wartung nicht ausführen wollen, dürfen Sie ihr Fahrzeug unter
diesen Bedingungen nicht betreiben.

ACHTUNG: Mangelnde Auf merksamkeit bei dem Gebrauch dieses

Produktes in Verbindung mit den folgenden Sicherheitshinweisen
könnte zu Fehlfunktionen und zum Verlust der Garantie führen.

ALLGEMEINE SICHERHEITSHINWEISE

• Bitte lesen Sie sich die Wartungsanleitung nach Fahrten in nasser
Umgebung sorgfältig durch und stellen sicher, dass Sie alle Werkzeuge
für eine Wartung des Fahrzeuges haben.

• Sie können nicht alle Akkutypen für Fahrten in nasser Umgebung
nutzen. Fragen Sie dazu vor dem Einsatz den Hersteller des Akkus.
Achtsamkeit und Vorsicht ist notwendig wenn Sie LiPo Akkus in feuchten
Umgebungen einsetzen.

• Die meisten Sender sind nicht wasserfest. Sehen Sie bitte dazu vor
Inbetriebnahme in der Bedienungsanleitung ihres Senders nach oder
kontaktieren Sie den Hersteller.

• Nehmen Sie niemals den Sender bei Blitzen oder Gewitter in Betrieb.

• Betreiben Sie ihr Fahrzeug nicht an Orten wo es in Kontakt mit
Salzwasser oder verschmutzten, belasteten Gewässern kommen kann.
Salzwasser ist sehr leitend und stark korrosionsfördernd, sein Sie daher
sehr achtsam.

• Schon geringer Wasserkontakt kann den Motor beschädigen wenn er nicht
für den Betrieb in Wasser ausgelegt ist. Sollte der Motor nass geworden
sein geben Sie etwas Gas bis die meiste Feuchtigkeit vom Motor entfernt
ist. Lassen Sie einen nassen Motor auf hoher Geschwindigkeit laufen wird
dieses den Motor sehr schnell beschädigen.

• Fahren in nasser Umgebung kann die Lebenszeit des Motors reduzieren,
da dieses den Motor stark beansprucht. Verändern Sie die Untersetzung
zu einem kleinerem Ritzel oder größeren Zahnrad. Dieses erhöht das
Drehmoment (und verlängert die Motorlebensdauer) bei dem Betrieb in
Matsch, tieferen Pfützen oder anderen Bedingungen, die die Last des
Motors für einen längeren Zeitraum erhöhen.

WARTUNGSANLEITUNG NACH FAHRTEN IN NASSER UMGEBUNG

• Entfernen Sie Wasser in den Reifen durch Gas geben. Nehmen Sie die
Karosserie ab, drehen das Fahrzeug auf den Kopf und geben ein paar
Mal kurz Vollgas bis das Wasser aus dem Reifen entfernt ist.

ACHTUNG: Halten Sie immer die Hände, Finger, Werkzeuge und
andere lose oder hängende Objekte weg von drehenden Teilen

wenn Sie diese Technik des Trocknens praktizieren.

• Entfernen Sie die Akkupacks und trocknen die Kontakte. Sollten Sie
einen Kompressor oder Druckluft zur Verfügung haben, blasen Sie damit
das Wasser aus dem Motorgehäuse.

• Nehmen Sie die Reifen und Felgen vom Fahrzeug ab und spülen Sie
vorsichtig mit einem Gartenschlauch ab. Vermeiden Sie die Lager oder
den Antrieb direkt zu spülen.

HINWEIS: Verwenden Sie keinen Hochdruckreiniger um das Fahrzeug
zu reinigen.

• Reinigen Sie das Fahrzeug mit Druckluft aus einem Kompressor oder
einer Druckluftfl asche und entfernen so das Wasser aus den Spalten
und Ecken.

• Sprühen Sie alle Lager, Befestigungen und andere Metallteile mit einem
wasserverdrängendem Leichtöl oder Schmiermittel ein. Sprühen Sie
nicht den Motor ein.

• Lassen Sie das Fahrzeug vor dem Einlagern vollständig trocknen. Das
Abtropfen von Wasser (und Öl) kann durchaus ein paar Stunden dauern.

• Erhöhen Sie die Wartungsintervalle (Demontage, Inspektion und
schmieren) von folgenden Komponenten:

- Vorder- und Hinterachse, Aufnahme und Lager.

- Alle Antriebswellen Lager, Gehäuse, Getriebe und Differentiale.

- Motor: reinigen Sie den Motor mit einen Aerosol Reiniger
und ölen Sie dann die Lager mit leichtem Motoröl.

DE

15

DE

PACKUNGSINHALT

• STX3 2,4GHz FHSS-Funksender mit 3 Kanälen (SPMSTX300)

• (4) AA-Alkali-Batterien

• Capra 1.9 Unlimited Trail BuggyRTR

- 35T Elektromotor (AX31312)

- SRX300 Empfänger mit 3Kanälen (SPMSRX300)

- S614 Metallgetriebeservo 23T WP (SPMS614)

- AE-5L Geschwindigkeitsregler mit
LED-Anschlüssen und -Leuchten
(DYNS2213)

• Teilebeutel • Kreuzschlitzschlüssel

• (4) AA-Alkali-Batterien

ERFORDERLICHES ZUBEHÖR

• 2–3S Shorty LiPo-Akku
(96mm maximale Breite, IC3-Anschluss erforderlich)

EMPFOHLENE WERKZEUGE

• Akkuladegerät kompatibel mit
dem gewählten Fahrzeugakku

• Sechskantschlüssel
(1,5, 2,0, 2,5mm)

• Hobbymesser • Seitenschneider • Gebogene
Schere

16

• Langnasenzange

ERSTE-SCHRITTE-CHECKLISTE

DE

Lesen Sie das Handbuch
Machen Sie sich mit dem Fahrzeug und seinen Komponenten vertraut
Alle Schrauben, insbesondere die Feststellschrauben der

Antriebswelle, werksseitig auf festen Sitz prüfen
Laden des Fahrzeug-Akkus
Die 4 AA-Batterien in den Sender einsetzen
Den Sender einschalten

FAHRZEUGTEILE

Servolenkung

Lenkstange

Lenkrolle

Akkuhalterung

Die Akkus in das Fahrzeug einsetzen
Überprüfen der ordnungsgemäßen Funktion der Gaszufuhr und der

Lenkung
Reichweitentest für das Funksystem durchführen
Fahren Sie das Fahrzeug, fordern Sie sich selbst heraus und

genießen Sie es!
Notwendige Wartungsmaßnahmen am Fahrzeug vornehmen

Antriebswelle

Getriebe

Grab-Servo

Obere viergliedrige Stange

Empfängerbox

ESC-Stecker

Motor

Elektronischer
Geschwindigkeitsregler
(Electronic speed control, ESC)

Untere viergliedrige Stange

Stoßdämpfer

Differentialsperre

(Innenachsgehäuse)

17

DE

LADEN DES FAHRZEUG-AKKUS

Befolgen Sie die Anweisungen des Herstellers Ihres Ladegeräts, um den
Fahrzeug-Akku ordnungsgemäß zu laden.

ACHTUNG: Verwenden Sie nur Ladegeräte, die für das Laden

des gewählten Akkutyps ausgelegt sind. Die Verwendung eines
falschen Ladegeräts oder eine falsche Ladeeinstellung kann dazu
führen, dass der Akku brennt oder explodiert.

EINSETZEN DER SENDERBATTEREIEN

Für den Betrieb sind 4 AA Batterien erforderlich.

1. Nehmen Sie die Batterieklappe vom Sender ab.

2. Setzen Sie die Batterien wie abgebildet ein.

3. Setzen Sie die Batterieklappe wieder auf.
ACHTUNG: Entfernen Sie niemals Batterien aus dem Sender,

während das Modell eingeschaltet ist. Ein Verlust der Kontrolle

über das Modell, Schäden oder Verletzungen können auftreten.

ACHTUNG: Wenn Sie wiederaufl adbare Akkus verwenden
dürfen Sie nur diese laden. Das Laden von nicht aufl adbaren

Batterien könnte diese zur Explosion bringen, was Sach- und
Personenschäden zur Folge haben könnte.

ACHTUNG: Es besteht Explosionsrisiko wenn die Akkus durch

einen falschen Typ ersetzt werden. Entsorgen Sie verbrauchte

Batterien den Vorschriften entsprechend.

FUNKTIONEN DES SENDERS

A. Umkehren der Servolaufrichtung

Um den Kanal für die Gaszufuhr (TH) oder die Steuerung (ST) umzukehren,
die Position des entsprechenden Schalters umschalten – „N“ steht für
normal, „R“ für Umkehren.

B. Gastrimmung

Zur Anpassung des Gasnullpunktes

C. Steuertrimmung

Zur Anpassung des Steuermittelpunkts. Normalerweise wird die
Steuertrimmung solange eingestellt, bis das Fahrzeug gerade in der Spur läuft.

D. Gaszufuhrrate

Passt den Endpunkt der Gaszufuhr an

E. Steuerrate

Passt den Endpunkt der Steuerung an

F. Anzeige-Leuchten

• Durchgängig rot: Zeigt die Funkverbindung und die ausreichende
Akkuladung an

• Rot blinkend: Zeigt an, dass die Akku-Spannung kritisch niedrig ist.
Akkus ersetzen

G. Begrenzung Gaszufuhr

Begrenzt die Gaszufuhr auf 50/75/100%
Wählen Sie 50oder 75% für Fahrer mit weniger Erfahrung oder wenn
das Fahrzeug in einem kleinen Gebiet gefahren wird.

H. Antenne
I. Ein-/Ausschalter
J. Throttle/Brake (Gas/Bremse)
K. Steuerrad
L. Wahltasten für Kanal 3: Oben und unten

EINSTELLEN DER VERFAHRWEGENDPUNKTE FÜR KANAL3

Die nachfolgenden Anweisungen zum Einstellen des Verfahrwegendpunkts für ein Zubehör oder einen Servo auf Kanal3 falls erforderlich befolgen:

1. Die „obere“ Taste für CH3 gedrückt halten, während der Sender
eingeschaltet wird. Die obere Taste so lange gedrückt halten, bis die
Sender-LED 5-mal blinkt.

2. Die obere Taste loslassen

3. Die oberen und unteren Tasten für CH3 nutzen, um das Zubehör oder
den Servo in die gewünschte erste Endpunktposition zu bringen.

4. Das Steuerrad zum Bestätigen der ersten Position vollständig
im Uhrzeigersinn (rechts) drehen. Die LED blinkt einmal, um das
Speichern der ersten Position zu bestätigen.

5. Die oberen und unteren Tasten für CH3 nutzen, um das Zubehör oder
den Servo in die gewünschte zweite Endpunktposition zu bringen.

6. Das Steuerrad zum Bestätigen der zweiten Position im Uhrzeigersinn
(rechts) drehen. Die LED blinkt zweimal, um das Speichern der zweiten
Position zu bestätigen.

7. Den Sender ausschalten, um die Einstellungen zu speichern

A

B
D

F

I

L

Oben

Unten

J

2.4GHZ DIGITAL
RADIO SYSTEM

C
E

G

H

K

18

DEN FAHRZEUG-AKKU EINSETZEN

HINWEIS: Die Stromversorgung des Fahrzeugs wird gesteuert, in dem

der Akku an den Geschwindigkeitsregler angeschlossen oder von ihm
getrennt wird. Schalten Sie den Sender immer zuerst ein, bevor Sie den
Fahrzeugakku anschließen. Bei Nichtgebrauch immer den Akku vom
Geschwindigkeitsregler trennen.

1. PDen Sender einschalten.

2. Die Gehäuseklemmen entfernen und die Haube öffnen.

DE

3. Den Akku an den Geschwindigkeitsregler
anschließen. Schließen Sie die Haube
und setzen Sie die Gehäuseklemmen
wieder ein.

HINWEIS: Bevor der Sender
ausgeschaltet wird, den Akku immer vom
Geschwindigkeitsregler trennen. Wird der
Sender zuerst ausgeschaltet, kann dies zum
Verlust der Steuerung führen.

19

DE

BINDEN

Das Binden ist der Vorgang, durch den der Empfänger darauf programmiert
wird, den GUID-Code (Globally Unique Identifi er) eines einzelnen Senders
zu erkennen. Der STX3-Sender und der SPMSRX300-Empfänger sind
werksseitig gebunden. Muss eine erneute Bindung durchgeführt werden,
so ist die nachfolgende Anleitung zu befolgen.

1. Den Bindungsstecker in den Anschluss „BIND“ am Empfänger
einstecken.

2. Ein voll aufgeladenes Akkupack mit dem Geschwindigkeitsregler
verbinden.

3. Den Geschwindigkeitsregler einschalten. Die rote LED am Empfänger
blinkt und zeigt an, dass sich der Empfänger im Bindungsmodus
befi ndet.

4. Die Steuerungen „ST TRIM“ und „TH TRIM“ auf dem Sender
zentrieren.

5. Das Steuerrad ganz nach rechts drehen und halten, anschließend den
Sender einschalten.

6. Wenn die Empfänger-LED nicht mehr blinkt, das Steuerrad loslassen.

7. Den Bindungsstecker trennen, dann den Empfänger zum Speichern
der Einstellungen ausschalten.

8. Den Sender ausschalten.

9. Den Bindungsstecker an einem geeigneten Platz lagern.

Ein erneutes Binden muss erfolgen, wenn:

• Andere Failsafe-Positionen gewünscht werden, z.B. wenn Gas oder
Steuerung geändert wurden.

• Der Empfänger an einen anderen Sender gebunden wird.

Anschluss
binden

REICHWEITENTEST FÜR DAS FUNKSYSTEM DURCHFÜHREN

Das Funksystem sollte vor dem Betrieb des Fahrzeugs überprüft werden, um einen ordnungsgemäßen Betrieb und eine
ausreichende Reichweite zu gewährleisten.

1. Den Sender einschalten.

2. Den Akku an das Fahrzeug anschließen.

3. Bitten Sie jemanden das Fahrzeug zu halten, damit Sie Hände und lose Kleidung von beweglichen Teilen fernhalten können.

4. Bewegen Sie sich so weit vom Fahrzeug weg, bis Sie den maximal geplanten Betriebsabstand zum Fahrzeug
erreicht haben.

5. Drehen Sie das Steuerrad von einer Seite zur anderen und betätigen Sie die Gaszufuhr, sowohl vorwärts als auch
rückwärts, und achten Sie darauf, ob Sie irgendein unregelmäßiges Verhalten bemerken.

6. Wenn ein unregelmäßiges Verhalten auftritt, dürfen Sie das Fahrzeug NICHT zum Einsatz bringen. Wenden Sie sich
in diesem Fall an den Kundendienst.

VERWENDEN DES GRABGETRIEBES

Der Capra mit Achse umfasst ein Grabgetriebe, mit dem die Hinterachse
gesperrt werden kann, während sich die Vorderräder noch drehen. Die
Nutzung dieser Funktion erfolgt in engen Bereichen, um das Fahrzeug
enger als mit einem normalen Vierradantrieb zu wenden oder die
Aufhängung bei Bedarf vorzuspannen.

Verwendung der Grabfunktion:

1. Die obere Taste für Kanal3 auf dem Sender drücken. Die Grabfunktion
wird aktiviert und sperrt die Hinterachse.

2. Die Gaszufuhr erhöhen und das Steuerrad nach links oder rechts
drehen, um das Fahrzeug eng zu wenden.

3. Die untere Taste für Kanal3 zum Deaktivieren der Grabfunktion drücken.

Kanal 3 Oben

20

Kanal 3 Unten

FAHRZEUGWARTUNG

Genau wie bei einem richtigen Auto oder LKW muss Ihr RC-Fahrzeug regelmäßig gewartet werden, um eine hohe Leistungsfähigkeit zu gewährleisten.
Vorbeugende Wartung hilft auch, unnötige Ausfälle zu vermeiden, die zu kostspieligen Reparaturen führen können. Nachfolgend fi nden Sie einige
Vorschläge zur ordnungsgemäßen Wartung Ihres Fahrzeugs.

DE

Ersetzen Sie alle

erkennbaren

gebogenen oder

gebrochenen Teile

Die Radmuttern auf

festen Sitz prüfen

Überprüfen Sie

den Verschleiß der

Kugelgelenke an den

Lenkgliedern und

Aufhängungen (ggf.

austauschen)

Sicherstellen, dass

die Radfl anschen

noch fest über den

gesamten Umfang der

Felge verbunden sind

Die Einstellung

der Schrauben für

die Antriebswelle

prüfen und ggf.

Gewindesicherung

anbringen

Die Karosserie frei

von Schmutz und

Ablagerungen halten

Die Stoßdämpfer

auf reibungslosen,

gedämpften Betrieb

prüfen

Die Karosserie auf

lose Schrauben

überprüfen,

insbesondere die

Schrauben für

Achsschenkel,

C-Naben und

Achsausgänge

Überprüfen, ob lose

Verbindungen oder

ausgefranste Kabel

vorhanden sind

Überprüfen des

Antriebsstrangs auf

einen reibungslosen,

bindungsfreien Betrieb

Ggf. die Gleitkupplung

auf ihre einwandfreie

Funktion überprüfen

Die Empfängerantenne

auf Beschädigungen

prüfen

Die Lenkfunktion auf

eine mögliche Bindung

überprüfen

21

Überprüfen des

Stirnrads und der

Ritzelräder auf

Beschädigungen

Die Sender-Akkus

ersetzen, wenn

der Sender dies,

wie im Abschnitt

Senderfunktionen

beschrieben, anzeigt

DE

AE-5L VORWÄRTS-/RÜCKWÄRTS-GESCHWINDIGKEITSREGLER MIT SCHLEPPBREMSE

Akku Regler

rot

schwarz

KONFIGURATION

Die Gaszufuhrkalibrierung ist nicht direkt nach dem Auspacken
erforderlich. Um allerdings den Gaszufuhrbereich verschiedener Sender
einzustellen, ist die Kalibrierung des Geschwindigkeitsregler notwendig:

• Bei der Befestigung des Geschwindigkeitsreglers darauf achten, dass
Sie sich in einer gut belüfteten und vibrations- und stoßfreien Umgebung
befi nden.

• Die Motorkabel des Geschwindigkeitsreglers an den Motor rot-rot und
schwarz-schwarz anschließen.

• Den Geschwindigkeitsregler mit dem Gaskanal des Empfängers
verbinden.

• Bevor der Akku in den Geschwindigkeitsregler eingesteckt wird,
sicherstellen, dass der Sender eingeschaltet ist und die Gastrimmung
auf Null steht.

• Den Akku an den Geschwindigkeitsregler anschließen. Das Fahrzeug
wird eingeschaltet, wenn der Akku angeschlossen ist.

ACHTUNG: Alle Körperteile und lose Kleidung von beweglichen
Teilen fernhalten, wenn der Akku mit dem Geschwindigkeitsregler

verbunden ist.

ACHTUNG: Den Geschwindigkeitsregler immer nur an eine

geeignete Stromquelle mit der richtigen Spannung und Polarität
anschließen. Falsche Spannungen oder umgekehrte Polarität führen zu
Schäden am Geschwindigkeitsregler. Schäden am Geschwindigkeitsregler,
die durch unsachgemäße Spannung oder Polarität verursacht werden,
fallen nicht unter die Garantie.

• Mit dem Sender die Vorwärts- und Rückwärtssteuerung testen.

Zum Empfänger­Gaskanal

Um den Geschwindigkeitsregler zu kalibrieren:

• Den Sender einschalten und die Gaszufuhr auf Neutralposition stellen.

• Den Akku an den Geschwindigkeitsregler anschließen und 3 Sekunden
warten, bis der Geschwindigkeitsregler einen Selbsttest und eine
automatische Gaszufuhrkalibrierung eingeleitet hat.

• Der Geschwindigkeitsregler ist betriebsbereit, wenn ein langer Signalton
vom Motor ausgegeben wird.

• Den Akku immer abklemmen, wenn das Fahrzeug nicht in Gebrauch ist.

WICHTIG

• Die Schleppbremse ist werksseitig auf 100% eingestellt.

• Die LiPo-Abschaltung ist werksseitig auf „EIN“ eingestellt.

SPEZIFIKATIONEN FÜR DEN GESCHWINDIGKEITSREGLER

Eingangsspannung 2−3S LiPo, 5-9Zellen NiMH/NiCd
Größe 46,5mm x 34mm x 28,5mm
Gewicht 70g
Motorlimit 12T 2S/18T 3S
Einschaltwiderstand FET .002
Nenn-/Spitzenstrom 180A
Bremsstrom 90A
BEC-Spannung/A 6.0V 3.0A Spitzenstrom
PWM-Frequenz 1KHz

SIGNALSTATUS DES GESCHWINDIGKEITSREGLERS

1 kurzer Piepton Akku ist NiMH/NiCd
2 kurze Pieptöne Akku ist 2S LiPo
3 kurze Pieptöne Akku ist 3S LiPo

1 langer Piepton

Selbsttest und Gaszufuhrkalibrierung ist in Ordnung

und der Geschwindigkeitsregler ist betriebsbereit

Elektromotor

PROBLEMLÖSUNG

PROBLEM

Fahrzeug bewegt sich nicht

Schaden an/Verlust der Fahrzeugsteuerung

Steuer- und/oder Gaszufuhrfunktion ist
vertauscht

MÖGLICHE URSACHE LÖSUNG

Die Akkus sind nicht richtig in den Sender
eingesetzt

Schwacher oder kein Akku im Fahrzeug Einsetzen eines neu aufgeladenen Fahrzeug-Akkus
Beschädigter Motor Motor ersetzen
Ausgefranste oder gebrochene Kabel Jedes beschädigte Kabel ersetzen
Geschwindigkeitsregler wird durch

Hitzeschutzschaltung abgeschaltet
Unsachgemäße Positionierung der

Antenne
Schwacher oder kein Akku im Sender oder

Fahrzeug
Neutral- oder Trimmposition ist falsch Steuertrimmung ausrichten
Empfänger und/oder Akku nicht richtig

angeschlossen
Der Servo-Verfahrweg ist umgekehrt am

Sender
Motorkabel sind nicht ordnungsgemäß

verbunden

Sicherstellen, dass die Sender-Akkus richtig eingesetzt sind

Den Geschwindigkeitsregler vollständig abkühlen lassen

Sicherstellen, dass die Senderantenne nicht blockiert ist und die
Empfängerantenne richtig positioniert ist

Einsetzen eines neu aufgeladenen Fahrzeug- oder Sender-Akkus

Alle Empfänger- und Akku-Verbindungen überprüfen

Den Servoumkehrschalter des Senders in die richtige Position
bringen

Überprüfen aller Motorkabel auf korrekte Polarität und sichere
Verbindung

22

ANMERKUNGEN

DE

23

DE

EINGESCHRÄNKTE GARANTIE

Warnung

Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es
falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen
und Beschädigungen an Sachgütern führen. Betreiben Sie Ihr
RC-Modell nur auf freien Plätzen und beachten Sie alle Hinweise der
Bedienungsanleitung des Modells wie auch der Fernsteuerung.

Garantiezeitraum

Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass
dasgekaufte Produkt frei von Material- und Montagefehlern ist. Der
Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes,
in dem das Produkt erworben wurde. In Deutschland beträgt der
Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate
nach dem Garantiezeitraum.

Einschränkungen der Garantie

(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann

nicht übertragen werden. Der Anspruch des Käufers besteht in
der Reparatur oder dem Tausch im Rahmen dieser Garantie. Die
Garantie erstreckt sich ausschließlich auf Produkte, die bei einem
autorisierten Horizon Händler erworben wurden. Verkäufe an dritte
werden von dieser Garantie nicht gedeckt. Garantieansprüche werden
nur angenommen, wenn ein gültiger Kaufnachweis erbracht wird.
Horizon behält sich das Recht vor, diese Garantiebestimmungen
ohne Ankündigung zu ändern oder modifizieren und widerruft dann
bestehende Garantiebestimmungen.

(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des

Produktes, die Fähigkeiten und die Fitness des Verbrauchers für einen
bestimmten Einsatzzweck des Produktes. Der Käufer allein ist dafür
verantwortlich, zu prüfen, ob das Produkt seinen Fähigkeiten und dem
vorgesehenen Einsatzzweck entspricht.

(c) Ansprüche des Käufers ¬ Es liegt ausschließlich im Ermessen von

Horizon, ob das Produkt, bei dem ein Garantiefall festgestellt wurde,
repariert oder ausgetauscht wird. Dies sind die exklusiven Ansprüche

des Käufers, wenn ein Defekt festgestellt wird.
Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die
in den Garantiefall einbezogen werden können. Die Entscheidung zur
Reparatur oder zum Austausch liegt nur bei Horizon. Die Garantie schließt
kosmetische Defekte oder Defekte, hervorgerufen durch höhere Gewalt,
falsche Behandlung des Produktes, falscher Einsatz des Produktes,
kommerziellen Einsatz oder Modifikationen irgendwelcher Art aus.

Die Garantie schließt Schäden, die durch falschen Einbau, falsche
Handhabung, Unfälle, Betrieb, Service oder Reparaturversuche, die nicht
von Horizon ausgeführt wurden aus.

Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind,
die gegen geltendes Recht, Gesetze oder Regularien verstoßen haben.
Rücksendungen durch den Käufer direkt an Horizon oder eine seiner
Landesvertretung bedürfen der Schriftform.

Schadensbeschränkung

Horizon ist nicht für direkte oder indirekte Folgeschäden,
Einkommensausfälle oder kommerzielle Verluste, die in irgendeinem
Zusammenhang mit dem Produkt stehen verantwortlich, unabhängig ab
ein Anspruch im Zusammenhang mit einem Vertrag, der Garantie oder
der Gewährleistung erhoben werden. Horizon wird darüber hinaus keine
Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen
Wert des Produktes hinaus gehen. Horizon hat keinen Einfluss auf den
Einbau, die Verwendung oder die Wartung des Produktes oder etwaiger
Produktkombinationen, die vom Käufer gewählt werden. Horizon
übernimmt keine Garantie und akzeptiert keine Ansprüche für in der folge
auftretende Verletzungen oder Beschädigungen. Mit der Verwendung
und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten
Garantiebestimmungen ohne Einschränkungen und Vorbehalte.

Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im
Zusammenhang mit der Benutzung des Produktes zu akzeptieren,
werden Sie gebeten, dass Produkt in unbenutztem Zustand in der
Originalverpackung vollständig bei dem Verkäufer zurückzugeben.

Sicherheitshinweise

Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es
muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige
mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt
sicher und umsichtig zu betreiben kann zu Verletzungen von Lebewesen
und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses
Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht
eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält
Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und
den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der
ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der falsche
Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen
vermieden werden.

Fragen, Hilfe und Reparaturen

Ihr lokaler Fachhändler und die Verkaufstelle können eine
Garantiebeurteilung ohne Rücksprache mit Horizon nicht durchführen.
Dies gilt auch für Garantiereparaturen. Deshalb kontaktieren Sie in einem
solchen Fall den Händler, der sich mit Horizon kurz schließen wird, um eine
sachgerechte Entscheidung zu fällen, die Ihnen schnellst möglich hilft.

Wartung und Reparatur

Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich
entweder an Ihren Fachhändler oder direkt an Horizon.

Rücksendungen / Reparaturen werden nur mit einer von Horizon
vergebenen RMA Nummer bearbeitet. Diese Nummer erhalten Sie oder ihr
Fachhändler vom technischen Service. Mehr Informationen dazu erhalten
Sie im Serviceportal unter www. Horizonhobby.de oder telefonisch bei dem
technischen Service von Horizon.

Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton
in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden.
Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und
Versicherung, da Horizon bis zur Annahme keine Verantwortung für den
Versand des Produktes übernimmt. Bitte legen Sie dem Produkt einen
Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung und eine Liste aller
eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige

Garantie und Reparaturen

Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von
einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das
Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt
repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.

Kostenpflichtige Reparaturen

Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen
Kostenvoranschlag, den wir Ihrem Händler übermitteln. Die Reparatur wird
erst vorgenommen, wenn wir die Freigabe des Händlers erhalten. Der Preis
für die Reparatur ist bei Ihrem Händler zu entrichten. Bei kostenpflichtigen
Reparaturen werden mindestens 30 Minuten Werkstattzeit und die
Rückversandkosten in Rechnung gestellt. Sollten wir nach 90 Tagen keine
Einverständniserklärung zur Reparatur vorliegen haben, behalten wir uns
vor, das Produkt zu vernichten oder anderweitig zu verwerten.

ACHTUNG: Kostenpflichtige Reparaturen nehmen wir nur für
Elektronik und Motoren vor. Mechanische Reparaturen, besonders
bei Hubschraubern und RC-Cars sind extrem aufwendig und
müssen deshalb vom Käufer selbst vorgenommen werden.

10/15

GARANTIE UND SERVICE KONTAKTINFORMATIONEN

Land des Kauf Horizon Hobby Telefon/E-mail Adresse Adresse

Europäische Union

Horizon Technischer Service [email protected]
Sales: Horizon Hobby GmbH [phone]

24

Hanskampring 9
D 22885 Barsbüttel, Germany

KONFORMITÄTSHINWEISE FÜR DIE EUROPÄISCHE UNION

EU KONFORMITÄTSERKLÄRUNG
Axial Capra 1.9 (AXI03000)

Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED und EMC Direktive ist.

Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar : http://www.horizonhobby.com/content/support-render-compliance.

ANWEISUNGEN ZUR ENTSORGUNG VON ELEKTRO-UND ELEKTRONIK-ALTGERÄTEN FÜR BENUTZER IN DER EUROPÄISCHEN UNION

Dieses Produkt darf nicht zusammen mit anderem Abfall entsorgt werden. Stattdessen ist der Benutzer dafür verantwortlich, unbrauchbare

Geräte durch Abgabe bei einer speziellen Sammelstelle für das Recycling von unbrauchbaren elektrischen und elektronischen Geräten zu
entsorgen. Die separate Sammlung und das Recycling von unbrauchbaren Geräten zum Zeitpunkt der Entsorgung hilft, natürliche Ressourcen
zu bewahren und sicherzustellen, dass Geräte auf eine Weise wiederverwertet werden, bei der die menschliche Gesundheit und die Umwelt
geschützt werden. Weitere Informationen dazu, wo Sie unbrauchbare Geräte zum Recycling abgeben können, erhalten Sie bei lokalen Ämtern,
bei der Müllabfuhr für Haushaltsmüll sowie dort, wo Siedas Produkt gekauft haben.

DE

25

FR

REMARQUE

Toutes les instructions, garanties et autres documents de garantie sont sujets à la seule discrétion de Horizon Hobby, LLC. Veuillez, pour une littérature
produits bien à jour, visiter www.horizonhobby.com ou www.towerhobbies.com et cliquer sur l’onglet de support de ce produit.

SIGNIFICATION DE CERTAINS TERMES SPÉCIFIQUE

Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors de l’utilisation de ce produit:
AVERTISSEMENT : Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels et des blessures graves OU

engendrer une probabilité élevée de blessure superfi cielle.

ATTENTION : Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves.
REMARQUE : Procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET éventuellement un faible risque de blessures.

AVERTISSEMENT : Lisez la TOTALITÉ du manuel d’utilisation afi n de vous familiariser avec les caractéristiques du produit avant de le faire

fonctionner. Une utilisation incorrecte du produit peut entraîner sa détérioration, ainsi que des risques de dégâts matériels, voire de blessures graves.

Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute
utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut provoquer des blessures, entraîner des dégâts matériels et
endommager le produit. Ce produit n’est pas destiné à être utilisé par des enfants sans la surveillance directe d’un adulte. N’essayez pas de démonter
le produit, de l’utiliser avec des composants incompatibles ou d’en améliorer les performances sans l’accord d’Horizon Hobby, LLC. Ce manuel
comporte des instructions relatives à la sécurité, au fonctionnement et à l’entretien. Il est capital de lire et de respecter la totalité des instructions et
avertissements du manuel avant l’assemblage, le réglage et l’utilisation, ceci afin de manipuler correctement l’appareil et d’éviter tout dégât matériel
ou toute blessure grave.

14 ans et plus. Ceci n’est pas un jouet.

PRÉCAUTIONS ET AVERTISSEMENTS LIÉS À LA SÉCURITÉ

En tant qu’utilisateur de ce produit, il est de votre seule responsabilité de le faire fonctionner d’une manière qui ne mette en danger ni votre personne, ni
de tiers et qui ne provoque pas de dégâts au produit lui-même ou à la propriété d’autrui.
Ce modèle est contrôlé par un signal radio, qui peut être soumis à des interférences provenant de nombreuses sources hors de votre contrôle. Ces
interférences peuvent provoquer une perte momentanée de contrôle. Il est donc conseillé de garder une bonne distance de sécurité tout autour de votre
modèle, ce qui aidera à éviter les collisions ou les blessures.

• Ne faites jamais fonctionner votre modèle lorsque les piles de l’émetteur
sont faibles.

• Faites toujours fonctionner votre modèle dans une zone dégagée, à
l’écart des voitures, de la circulation ou de personnes.

• Ne faites jamais et pour quelque raison que ce soit fonctionner votre
modèle dans la rue ou dans des zones habitées.

• Respectez scrupuleusement les instructions et avertissements à cet
effet ainsi que pour tous les équipements optionnels/complémentaires
(chargeurs, packs de batteries rechargeables, etc.) que vous utilisez.

• Tenez tous les produits chimiques, les petites pièces et les composants
électroniques hors de portée des enfants.

• Ne léchez ni ne mettez jamais en bouche quelque partie de votre modèle que
ce soit, afi n d’éviter tout risque de blessures graves, voire danger de mort.

• Faites bien attention lors de l’utilisation d’outils et lors de l’utilisation
d’instruments coupants.

• Faites bien attention lors du montage, certaines pièces peuvent avoir
des bords coupants.

• Après avoir utilisé votre modèle, NE touchez PAS à certaines de ces
pièces telles que le moteur, le contrôleur électronique de vitesse et la
batterie, car elles peuvent encore se trouver à des températures élevées.
Vous risquez de vous brûler gravement en cas de contact avec elles.

• Ne mettez ni vos doigts ni aucun autre objet entre des pièces en rotation ou
en mouvement, vous risqueriez des dommages ou des blessures graves.

• Allumez toujours votre émetteur avant d’allumer le récepteur du
véhicule. Éteignez toujours le récepteur avant d’éteindre votre émetteur.

• Veillez à ce que les roues du modèle ne soient pas en contact avec le sol
lorsque vous contrôlez le fonctionnement de votre équipement radio.

AVERTISSEMENT CONTRE LES PRODUITS CONTREFAITS : Toujours acheter chez un revendeur offi ciel Horizon hobby pour être sûr
d’avoir des produits authentiques. Horizon Hobby décline toute garantie et responsabilité concernant les produits de contrefaçon ou les produits

se disant compatibles Spektrum.

26

TABLE DES MATIÈRES

Véhicule étanche avec composants électroniques étanches ...................... 27

Contenu de la boîte ............................................................................................... 28

Matériel nécessaire .............................................................................................28

outils recommandés .............................................................................................28

Liste de contrôle avant de commencer ............................................................29

Pièces du véhicule................................................................................................29

Chargez la batterie du véhicule .......................................................................... 30

Installation des piles de l’émetteur .................................................................... 30

FONCTIONS DE L’ÉMETTEUR ..............................................................................30

Installez la batterie du véhicule..........................................................................31

Affectation de votre émetteur et votre récepteur ...........................................32

Vérifi cation de la portée du système radio ....................................................... 32

Utiliser la transmission DIG ................................................................................. 32

Entretien du véhicule............................................................................................33

Variateur ESC avant/arrière AE-5L avec freinage par résistance ................ 34

Guide de dépannage ............................................................................................34

Remarques ............................................................................................................. 35

Garantie et réparations ........................................................................................ 36

Informations de contact pour garantie et réparation .....................................36

Information IC ........................................................................................................37

Informations de conformité pour l’Union européenne ................................... 37

Vues éclatées ........................................................................................................50

Liste des pièces.....................................................................................................54

Composants électroniques..................................................................................55

VÉHICULE ÉTANCHE AVEC COMPOSANTS ÉLECTRONIQUES ÉTANCHES

Votre nouveau véhicule Horizon Hobby a été conçu et fabriqué en combinant
des composants étanches et des composants résistants à l’eau vous
permettant d’utiliser ce produit dans plusieurs “Conditions Humides” incluant
les fl aques d’eau, les ruisseaux, l’herbe humide, la neige et même la pluie.

Bien que le véhicule possède une grande résistance vis-à-vis de l’eau, il n’est
pas entièrement étanche et votre véhicule ne doit PAS être utilisé comme un
sous-marin. Les différents composants électroniques installés sur le véhicule,
comme le contrôleur de vitesse électronique (ESC), le ou les servo(s) et le
récepteur sont étanches, cependant la plupart des composants mécaniques
résistent aux projections d’eau mais ne doivent pas être immergés.

Les pièces métalliques comme les roulements, les axes de suspension, les
vis et les écrous ainsi que les contacts des prises des câbles électriques
sont exposés à l’oxydation si vous n’effectuez un entretien supplémentaire
après avoir utilisé le produit dans des conditions humides. Pour conserver à
long terme les performances de votre véhicule et conserver la garantie, les
procédures décrites dans la section «Maintenance en conditions humides»
doivent être régulièrement effectuées si vous roulez dans des conditions
humides. Si vous ne souhaitez pas effectuer la maintenance supplémentaire
requise, vous ne devez pas utiliser le véhicule dans ces conditions.

ATTENTION : Un défaut de soin durant l’utilisation et un
non-respect des consignes suivantes peut entraîner un

dysfonctionnement du produit et/ou annuler la garantie.

PRÉCAUTIONS GÉNÉRALES

• Lisez avec attention les procédures de maintenance en conditions
humides et vérifi ez que vous possédez tous les outils nécessaires pour
effectuer la maintenance du véhicule.

• Toutes les batteries ne peuvent être utilisées en conditions humides.
Consultez la documentation du fabricant de votre batterie avant
utilisation. Des précautions doivent être appliquées quand vous utilisez
des batteries Li-Po en conditions humides.

• La majorité des émetteurs ne résiste pas aux projections d’eau.
Consultez le manuel ou le fabricant de votre émetteur avant utilisation.

• N’utilisez jamais votre émetteur ou votre véhicule sous un orage.

• N’utilisez JAMAIS votre véhicule où il pourrait entrer en contact avec de
l’eau salée (Eau de mer ou fl aque d’eau sur une route salée), ou de l’eau
polluée ou contaminée.

• Une petite quantité d’eau peut réduire la durée de vie du moteur s’il n’est
pas certifi é étanche ou résistant aux projections d’eau. Si le moteur
devient excessivement humide, appliquez légèrement les gaz pour
évacuer le maximum d’eau du moteur. Faire tourner à un régime élevé un
moteur humide causerait son endommagement rapide.

• L’utilisation en conditions humides peut réduire la durée de vie du
moteur. La résistance de l’eau cause des efforts plus importants.
Adaptez le rapport de transmission en utilisant un pignon plus petit ou
une couronne plus grande. Cela augmentera le couple (et la durée de vie
du moteur) quand vous roulez dans la boue, dans les fl aques profondes
ou n’importe quelle autre condition humide, cela augmente la charge
appliquée au moteur.

MAINTENANCE EN CONDITIONS HUMIDES

• Evacuez l’eau collectée par les pneus en les faisant tourner à haute
vitesse. Retirez la carrosserie, retournez le véhicule et donnez des
courts coups d’accélérateur plein gaz jusqu’à ce que l’eau soit retirée.

ATTENTION: Tenez toujours éloigné des parties en rotation, les
mains, les doigts, les outils ou autre objet lâches/pendants.

• Retirez la batterie et séchez ses contacts. Si vous possédez un
compresseur d’air ou une bombe d’air compressé, chassez toute
l’humidité qui se trouve dans la prise.

• Retirez les roues du véhicule et rincez-les à l’aide d’un arrosoir pour retirer
la boue et la poussière. Evitez de rincer les roulements et la transmission.

REMARQUE : N’utilisez jamais un nettoyeur haute-pression pour
nettoyer le véhicule.

• Utilisez un compresseur d’air ou une bombe d’air compressée
pour sécher le véhicule et vous aider à retirer l’eau logée dans les
renfoncements et les recoins.

• Vaporisez du lubrifi ant ou de l’anti-humidité sur les roulements, les vis ou
autres pièces métalliques. Ne pas en vaporiser sur le moteur.

• Laissez le véhicule sécher avant de le stocker. L’eau (et l’huile) peuvent
continuer à s’écouler durant quelques heures.

• Augmentez la fréquence d’inspection, de démontage et de lubrifi cation
des éléments suivants:

- Les axes de roues et roulements des fusées avant et arrière.

- Tous les boitiers de transmissions, pignons et différentiels.

- Le moteur—nettoyez-le à l’aide d’un aérosol de nettoyant moteur et
lubrifi ez les paliers à l’aide de lubrifi ant pour roulements.

FR

27

FR

CONTENU DE LA BOÎTE

• Émetteur radio STX3 3canaux 2,4GHz FHSS (SPMSTX300)

• (4) piles alcalines AA

• Buggy RTR Capra 1,9 Unlimited Trail

- Moteur électrique 35T (AX31312)

- Récepteur SRX300 3canaux (SPMSRX300)

- Servo à engrenages métalliques S614,
23 dents, étanche (SPMS614)

- Variateur ESC AE-5L avec ports
(DYNS2213)

• Sachet de pièces • Clé cruciforme

• (4) piles alcalines AA

MATÉRIEL NÉCESSAIRE

• Batterie LiPo 2-3S Shorty
(largeur maximum 96mm, connecteur IC3 requis)

OUTILS RECOMMANDÉS

• Chargeur de batterie compatible avec
la batterie de véhicule choisie

• Clés Allen
(1,5, 2,0, 2,5mm)

• Couteau
hobby

28

• Pince
coupante

• Ciseaux
courbes

• Pince à bec long

LISTE DE CONTRÔLE AVANT DE COMMENCER

FR

Lisez le manuel
Familiarisez-vous avec le véhicule et ses composants
Vérifi ez que toutes les vis, en particulier les vis de fi xation de l’arbre

de transmission, ont été bien serrées en usine
Chargez la batterie du véhicule
Installez 4piles AA dans l’émetteur

PIÈCES DU VÉHICULE

Servo de
direction

Tringlerie de direction

Rotule de

direction

Support de

batterie

Mettez l’émetteur en marche
Installez la batterie du véhicule dans le véhicule
Contrôlez le bon fonctionnement des gaz et de la direction
Vérifi ez la portée de votre système radio
Manœuvrez le véhicule, mettez-vous au défi , et AMUSEZ-VOUS!
Effectuez l’entretien nécessaire sur le véhicule

Arbre de transmission

Prise du variateur ESC

Transmission

Servo Dig

Barre à 4 bras

supérieure

Boîtier de récepteur

Blocage du différentiel

(dans le carter d’essieu)

Moteur

Variateur de vitesse
électronique (ESC)

Barre à 4 bras inférieure

Amortisseur

29

FR

CHARGEZ LA BATTERIE DU VÉHICULE

Suivez les instructions du fabricant de votre chargeur pour charger
correctement la batterie du véhicule.

ATTENTION: Utilisez uniquement des chargeurs conçus pour

charger le type de batterie choisi. L’utilisation d’un chargeur
incompatible ou de paramètres de chargeur inadaptés peut entraîner un
incendie ou une explosion de la batterie.

INSTALLATION DES PILES DE L’ÉMETTEUR

Cet émetteur nécessite 4 piles AA.

1. Retirez le couvercle du compartiment à piles.

2. Insérez les piles comme sur l’illustration.

3. Replacez le couvercle.
ATTENTION : Ne retirez jamais les piles de l’émetteur lorsque le

modèle est sous tension. Une perte de contrôle du modèle, des

dommages ou des blessures peuvent survenir.

ATTENTION: Si vous utilisez des piles rechargeables, chargez
seulement des piles rechargeables. La charge de piles non

rechargeables peut causer un incendie, entraînant des blessures
corporelles et/ou des dégâts matériels.

ATTENTION: Risque d’explosion si la batterie est remplacée par
un type de batterie non conforme. Éliminez les batteries usagées

selon les régulations nationales.

FONCTIONS DE L’ÉMETTEUR

A. Inversion du servo

Pour inverser le canal des gaz (TH) ou de la direction (ST), faites
basculer la position du commutateur correspondant: «N» est pour
normal, «R» est pour inversé.

B. Throttle Trim (Compensateur des gaz)

Ajuste le point neutre des gaz

C. Steering Trim (Compensateur de direction)

Ajuste le point central de direction. En général, le compensateur de
direction est ajusté jusqu’à ce que le véhicule aille droit.

D. Throttle Rate (Taux des gaz)

Ajuste le point d’extrémité des gaz

E. Steering Rate (Taux de direction)

Ajuste le point d’extrémité de la direction

F. Témoins

• Témoins en rouge fi xe: indique la connectivité radio et une
alimentation de batterie appropriée

• Témoins clignotant en rouge: indique que la tension de la batterie est
à un niveau extrêmement bas. Remplacez les batteries

G. Throttle Limit (Limite des gaz)

Limite la sortie de l’accélérateur à 50/75/100%.
Sélectionnez 50% ou 75% pour les pilotes les moins expérimentés ou
lorsque vous pilotez le véhicule dans une petite zone.

H. Antenne
I. Bouton d’alimentation
J. Gaz/Frein
K. Volant
L. Boutons du canal3: Supérieur et inférieur

A

B
D

F

I

L

Supérieur

Inférieur

2.4GHZ DIGITAL
RADIO SYSTEM

J

C
E

G

H

K

DÉFINIR LES POINTS D’EXTRÉMITÉ DE COURSE POUR LE CANAL 3

Suivez les instructions ci-dessous pour défi nir le point d’extrémité de course d’un accessoire ou du servo sur le canal3 si nécessaire:

1. Appuyez sur le bouton CH3 supérieur et maintenez-le enfoncé, tout en
allumant l’émetteur. Maintenez le bouton supérieur enfoncé jusqu’à ce
que la DEL de l’émetteur clignote 5fois.

2. Relâchez le bouton supérieur.

3. Utilisez les boutons CH3 supérieur et inférieur pour ajuster l’accessoire
ou le servo dans la première position du point d’extrémité souhaitée.

4. Tournez le volant complètement à droite (dans le sens horaire) pour
confi rmer la première position. La DEL clignote une fois pour confi rmer
l’enregistrement de la première position.

5. Utilisez les boutons CH3 supérieur et inférieur pour ajuster l’accessoire/
servo dans la deuxième position du point d’extrémité souhaitée.

6. Tournez le volant complètement à droite (dans le sens horaire)
pour confi rmer la deuxième position. La DEL clignote deux fois pour
confi rmer l’enregistrement de la deuxième position.

7. Éteignez l’émetteur pour enregistrer les paramètres.

30

INSTALLEZ LA BATTERIE DU VÉHICULE

REMARQUE: L’alimentation électrique du véhicule se contrôle en

connectant et en déconnectant la batterie du variateur ESC. Allumez
toujours l’émetteur avant de connecter la batterie du véhicule. Débranchez
toujours la batterie du variateur ESC lorsque celui-ci n’est pas utilisé.

1. Mettez l’émetteur en marche.

2. Retirez les clips de carrosserie et ouvrez le capot.

FR

3. Raccordez la batterie au variateur ESC.
Fermez le capot et remettez les clips de
carrosserie.

REMARQUE: Débranchez toujours la
batterie du variateur ESC avant d’éteindre
l’émetteur. Si vous éteignez l’émetteur en
premier, vous risquez de perdre le contrôle
de la machine.

31

FR

AFFECTATION DE VOTRE ÉMETTEUR ET VOTRE RÉCEPTEUR

L’affectation est le processus de programmation du récepteur pour
reconnaître le code GUID (identifi cateur global unique) d’un émetteur simple
spécifi que. L’émetteur STX3 et le récepteur SPMSRX300 sont affectés en
usine. Si vous devez les réaffecter, suivez les instructions ci-dessous.

1. Branchez la prise d’affectation dans le port d’affectation (BIND) du récepteur.

2. Connectez une batterie complètement chargée au variateur ESC.

3. Allumez le variateur ESC. La DEL rouge du récepteur clignote,
indiquant que le récepteur est en mode d’affectation.

4. Centrez les cadrans ST TRIM et TH TRIM sur l’émetteur.

5. Tournez et maintenez le volant complètement à droite, puis allumez
l’émetteur.

6. Lorsque la DEL du récepteur arrête de clignoter, relâchez le volant.

7. Retirez la prise d’affectation, puis éteignez le récepteur pour
enregistrer les réglages.

8. Éteignez l’émetteur.

9. Rangez la prise d’affectation dans un endroit adapté.

Vous devez effectuer à nouveau l’affectation:

• si différentes positions de sécurité intégrée sont souhaitées, par ex. lors
du changement des gaz ou de l’inversion de la direction;

• lors de l’affectation du récepteur à un émetteur différent.

VÉRIFICATION DE LA PORTÉE DU SYSTÈME RADIO

port du BIND

Contrôlez le système radio pour vous assurer de son bon fonctionnement et de sa portée adaptée avant d’utiliser le véhicule.

1. Allumez l’émetteur.

2. Connectez la batterie dans le véhicule.

3. Demandez à un ami de tenir le véhicule tout en gardant les mains et les vêtements amples à l’écart des pièces en mouvement.

4. Éloignez-vous jusqu’à la distance maximale prévue d’utilisation du véhicule.

5. Tournez le volant de chaque côté et faites fonctionner l’accélérateur en marche avant et arrière, en vous assurant
qu’il n’y a aucun comportement irrégulier.

6. Si vous constatez un comportement irrégulier, NE PAS utiliser le véhicule. Appelez le service clientèle pour obtenir de l’aide.

UTILISER LA TRANSMISSION DIG

Le Axial Capra comprend une transmission «Dig» qui permet de bloquer
l’essieu arrière tout en laissant les roues avant tourner. Utilisez cette
fonction à proximité pour permettre au véhicule de prendre un virage plus
serré que ce qui est possible avec le système 4 roues motrices normal ou
pour précharger la suspension si nécessaire.

Pour utiliser la fonction Dig:

1. Appuyez sur le bouton «supérieur» du canal3 de l’émetteur. La
fonction Dig s’active, bloquant l’essieu arrière.

2. Augmentez les gaz et tournez le volant à gauche ou à droite pour faire
pivoter légèrement le véhicule.

3. Appuyez sur le bouton «inférieur» du canal3 pour désactiver la
fonction Dig.

Ch 3 Top

32

Ch 3 Bottom

ENTRETIEN DU VÉHICULE

Tout comme une voiture ou un camion grandeur nature, votre véhicule télécommandé doit être entretenu régulièrement pour conserver une performance
optimale. L’entretien préventif permet également d’éviter toute casse superfl ue pouvant entraîner des réparations coûteuses. Voici ci-dessous quelques
suggestions pour entretenir correctement votre véhicule.

FR

Remplacez les pièces

visiblement tordues ou

cassées

Vérifi ez que les écrous

de roue sont bien

serrés

Contrôlez l’usure des
joints à rotule dans la
tringlerie de direction

et de suspension

(remplacez si

nécessaire)

Assurez-vous que les

talons de roue sont
toujours fermement

collés sur toute la

circonférence de la

jante

Contrôlez les vis de

fi xation de l’arbre

de transmission et

appliquez du frein-fi let

si nécessaire

Assurez-vous que le

châssis est exempt de

crasse et de débris

Vérifi ez que les

amortisseurs

absorbent

effi cacement les

chocs et de façon

fl uide

Vérifi ez qu’il n’y a

aucune vis desserrée

sur le châssis, en

particulier les vis de

blocage des rotules,

des moyeux en C et

des essieux

Assurez-vous qu’il n’y

a aucune connexion

lâche ou aucun fi l

effi loché

Vérifi ez que la

transmission

fonctionne de façon

fl uide, sans grippages

Le cas échéant,

contrôlez le bon

fonctionnement de

l’embrayage

Vérifi ez que l’antenne

du récepteur n’est pas

endommagée

Vérifi ez que la

direction n’est pas

grippée

33

Vérifi ez que les

engrenages à pignons

et les engrenages

cylindriques ne sont

pas endommagés

Remplacez les
piles de l’émetteur
lorsque l’émetteur

vous y invite, comme

décrit dans la

section Fonctions de

l’émetteur

FR

VARIATEUR ESC AVANT/ARRIÈRE AE-5L AVEC FREINAGE PAR RÉSISTANCE

Batterie ESC

rouge

Noir

Vers le canal des
gaz du récepteur

Moteur

PARAMÉTRAGE

Il n’est normalement pas nécessaire de calibrer les gaz au déballage.
Toutefois, afi n d’augmenter la portée des gaz sur différents émetteurs, il
est nécessaire de calibrer le variateur ESC:

• Montez le variateur ESC à un endroit bien aéré et isolé des vibrations et
des chocs.

• Connectez les fi ls du moteur du variateur ESC au moteur, rouge sur
rouge et noir sur noir.

• Branchez le récepteur dans le canal des gaz du récepteur.

• Avant de brancher la batterie dans le variateur ESC, assurez-vous que votre
émetteur est allumé et que le compensateur des gaz est réglé sur zéro.

• Raccordez la batterie au variateur ESC. Le véhicule sera mis sous
tension une fois la batterie connectée.

ATTENTION: Maintenez toutes les parties du corps et tous les
vêtements amples à l’écart des pièces en mouvement tant que la

batterie est connectée au variateur ESC.

ATTENTION: Connectez toujours le variateur ESC uniquement à

une source d’alimentation adaptée ayant la bonne tension et la bonne
polarité. Une tension inadaptée ou une polarité inversée endommagera le
variateur ESC. L’endommagement du variateur ESC causé par une tension
inadaptée ou une polarité inversée n’est pas couvert par la garantie.

• Testez la commande de marche avant et de marche arrière à l’aide de
l’émetteur.

Pour calibrer le variateur ESC:

• Allumez l’émetteur et mettez la commande des gaz sur neutre.

• Connectez la batterie au variateur ESC et attendez 3 secondes que le
variateur ESC initialise un autodiagnostic et un calibrage automatique
des gaz.

• Le variateur ESC est prêt à fonctionner lorsque vous entendez un bip
long provenant du moteur.

• Déconnectez toujours la batterie lorsque le véhicule n’est pas utilisé.

REMARQUES

• Le freinage par résistance est réglé en usine à 100%.

• La coupure de batterie LiPo est réglée en usine sur «ON» (active).

SPÉCIFICATIONS DU VARIATEUR ESC

Tension d’entrée 2-3S Li-Po, 5-9 Cellules NiMH/NiCd
Taille 46,5mm x 34mm x 28,5mm
Poids 70g
Limite de moteur 12T 2S/18T 3S
FET sur résistance 0,002
Courant nominal/de crête 180A
Courant de freinage 90A
Tension du BEC/A 6,0V 3,0A de crête
Fréquence de modulation de

largeur d’impulsion (PWM)

ÉTAT SONORE DU VARIATEUR ESC

1 bip court La batterie est NiMH/NiCd
2 bips courts La batterie est LiPo 2S
3 bips courts La batterie est LiPo 3S

1 bip long

Autodiagnostic et calibrage des gaz OK, le

variateur ESC est prêt à fonctionner

1KHz

GUIDE DE DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le véhicule ne bouge pas

Perte de contrôle du véhicule

La fonction de direction et/ou des gaz est
inversée

Les piles ne sont pas installées
correctement dans l’émetteur

Batterie faible ou absente dans le véhicule Installez une batterie venant d’être chargée dans le véhicule
Moteur endommagé Remplacez le moteur
Câblage effi loché ou cassé Remplacez tout fi l endommagé
Le variateur ESC est coupé par le circuit de

protection contre la surchauffe

Mauvais placement de l’antenne

Batteries faibles ou absentes dans
l’émetteur ou le véhicule

Mauvaise position neutre ou du
compensateur

Mauvaise connexion du récepteur et/ou de
la batterie

La course du servo est inversée au niveau
de l’émetteur

Les câbles du moteur sont mal connectés

34

Assurez-vous que les piles sont correctement installées dans
l’émetteur

Laissez le variateur ESC refroidir complètement

Assurez-vous que l’antenne de l’émetteur n’est pas bloquée et que
l’antenne du récepteur est bien placée

Installez une batterie venant d’être chargée dans le véhicule et
des piles neuves dans l’émetteur

Ajustez le compensateur de direction

Contrôlez toutes les connexions du récepteur et de la batterie

Mettez le commutateur d’inversion de servo de l’émetteur à la
bonne position

Vérifi ez que tous les câbles du moteur sont bien connectés et sont
à la bonne polarité

REMARQUES

FR

35

FR

GARANTIE ET RÉPARATIONS

Durée de la garantie

Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit que le Produit
acheté (le « Produit ») sera exempt de défauts matériels et de fabrication
à sa date d’achat par l’Acheteur. La durée de garantie correspond aux
dispositions légales du pays dans lequel le produit aété acquis. La durée
de garantie est de 6 mois et la durée d’obligation de garantie de 18 mois à
l’expiration de la période de garantie.

Limitations de la garantie

(a) La garantie est donnée à l’acheteur initial (« Acheteur ») et n’est pas

transférable. Le recours de l’acheteur consiste en la réparation ou
en l’échange dans le cadre de cette garan tie. La garantie s’applique
uniquement aux produits achetés chez un revendeur Horizon agréé.
Les ventes faites à des tiers ne sont pas couvertes par cette garantie.
Les revendications en garantie seront acceptées sur fourniture d’une
preuve d’achat valide uniquement. Horizon se réserve le droit de
modifi er les dispositions de la présente garantie sans avis préalable et
révoque alors les dispositions de garantie existantes.

(b) Horizon n’endosse aucune garantie quant à la vendabilité du produit

ou aux capacités et à la forme physique de l’utilisateur pour une
utilisation donnée du produit. Il est de la seule responsabilité de
l’acheteur de vérifi er si le produit correspond à ses capacités et à
l’utilisation prévue.

(c) Recours de l’acheteur – Il est de la seule discrétion d’Horizon de déterminer

si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont
là les recours exclusifs de l’acheteur lorsqu’un défaut est constaté.

Horizon se réserve la possibilité de vérifi er tous les éléments utilisés
et susceptibles d’être intégrés dans le cas de garantie. La décision
de réparer ou de remplacer le produit est du seul ressort d’Horizon.
La garantie exclut les défauts esthétiques ou les défauts provoqués
par des cas de force majeure, une manipulation incorrecte du produit,
une utilisation incorrecte ou commerciale de ce dernier ou encore des
modifi cations de quelque nature qu’elles soient.

La garantie ne couvre pas les dégâts résultant d’un montage ou d’une
manipulation erronés, d’accidents ou encore du fonctionnement ainsi que
des tentatives d’entretien ou de réparation non effectuées par Horizon. Les
retours effectués par le fait de l’acheteur directement à Horizon ou à l’une
de ses représentations nationales requièrent une confi rmation écrite.

Limitation des dommages

Horizon ne saurait être tenu pour responsable de dommages conséquents
directs ou indirects, de pertes de revenus ou de pertes commerciales, liés
de quelque manière que ce soit au produit et ce, indépendamment du fait
qu’un recours puisse être formulé en relation avec un contrat, la garantie
ou l’obligation de garantie. Par ailleurs, Horizon n’acceptera pas de recours
issus d’un cas de garantie lorsque ces recours dépassent la valeur unitaire
du produit. Horizon n’exerce aucune infl uence sur le montage, l’utilisation
ou la maintenance du produit ou sur d’éventuelles combinaisons de produits
choisies par l’acheteur. Horizon ne prend en compte aucune garantie et
n‘accepte aucun recours pour les blessures ou les dommages pouvant en
résulter. Horizon Hobby ne saurait être tenu responsable d’une utilisation ne
respectant pas les lois, les règles ou règlementations en vigueur.

En utilisant et en montant le produit, l’acheteur accepte sans restriction
ni réserve toutes les dispositions relatives à la garantie fi gurant dans le
présent document. Si vous n’êtes pas prêt, en tant qu’acheteur, à accepter
ces dispositions en relation avec l’utilisation du produit, nous vous
demandons de restituer au vendeur le produit complet, non utilisé et dans
son emballage d’origine.

Indications relatives à la sécurité

Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé
avec précaution et bon sens et nécessite quelques aptitudes mécaniques
ainsi que mentales. L’incapacité à utiliser le produit de manière sure
et raisonnable peut provoquer des blessures et des dégâts matériels
conséquents. Ce produit n’est pas destiné à être utilisé par des enfants
sans la surveillance par un tuteur. La notice d’utilisation contient des
indications relatives à la sécurité ainsi que des indications concernant
la maintenance et le fonctionnement du produit. Il est absolument
indispensable de lire et de comprendre ces indications avant la première
mise en service. C’est uniquement ainsi qu’il sera possible d’éviter une
manipulation erronée et des accidents entraînant des blessures et des
dégâts. Horizon Hobby ne saurait être tenu responsable d’une utilisation ne
respectant pas les lois, les règles ou règlementations en vigueur.

Questions, assistance et réparations

Votre revendeur spécialisé local et le point de vente ne peuvent effectuer
une estimation d’éligibilité à l’application de la garantie sans avoir consulté
Horizon. Cela vaut également pour les réparations sous garantie. Vous
voudrez bien, dans un tel cas, contacter le revendeur qui conviendra
avec Horizon d’une décision appropriée, destinée à vous aider le plus
rapidement possible.

Maintenance et réparation

Si votre produit doit faire l’objet d’une maintenance ou d’une réparation,
adressez-vous soit à votre revendeur spécialisé, soit directement à
Horizon. Emballez le produit soigneusement. Veuillez noter que le carton
d’emballage d’origine ne suffi t pas, en règle générale, à protéger le produit
des dégâts pouvant survenir pendant le transport. Faites appel à un
service de messagerie proposant une fonction de suivi et une assurance,
puisque Horizon ne prend aucune responsabilité pour l’expédition du
produit jusqu’à sa réception acceptée. Veuillez joindre une preuve
d’achat, une description détaillée des défauts ainsi qu’une liste de tous
les éléments distincts envoyés. Nous avons de plus besoin d’une adresse
complète, d’un numéro de téléphone (pour demander des renseignements)
et d’une adresse de courriel.

Garantie et réparations

Les demandes en garantie seront uniquement traitées en présence d’une
preuve d’achat originale émanant d’un revendeur spécialisé agréé, sur
laquelle fi gurent le nom de l’acheteur ainsi que la date d’achat. Si le cas
de garantie est confi rmé, le produit sera réparé. Cette décision relève
uniquement d’Horizon Hobby.

Réparations payantes

En cas de réparation payante, nous établissons un devis que nous
transmettons à votre revendeur. La réparation sera seulement effectuée
après que nous ayons reçu la confi rmation du revendeur. Le prix de
la réparation devra être acquitté au revendeur. Pour les réparations
payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi
que les frais de réexpédition. En l’absence d’un accord pour la réparation
dans un délai de 90 jours, nous nous réservons la possibilité de détruire le
produit ou de l’utiliser autrement.

ATTENTION: Nous n’effectuons de réparations payantes que pour
les composants électroniques et les moteurs. Les réparations touchant
à la mécanique, en particulier celles des hélicoptères et des voitures
radiocommandées, sont extrêmement coûteuses et doivent par
conséquent être effectuées par l’acheteur lui-même.

10/15

INFORMATIONS DE CONTACT POUR GARANTIE ET RÉPARATION

Pays d’achat Horizon Hobby Numéro de téléphone/E-mail Adresse

Union européenne

Horizon Technischer Service [email protected]
Sales: Horizon Hobby GmbH [phone]

36

Hanskampring 9
D 22885 Barsbüttel, Germany

INFORMATION IC

CAN ICES-3 (B)/NMB-3(B)
IC: 6157A-STX3

Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux
conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi,
même si le brouillage est susceptible d’en compromettre le fonctionnement.

INFORMATIONS DE CONFORMITÉ POUR L’UNION EUROPÉENNE

EU COMPLIANCE STATEMENT:
Axial Capra 1.9 (AXI03000)

Horizon Hobby, LLC déclare par la présente que ce produit est en conformité avec les exigences essentielles et les autres dispositions des
directives CEM et RED.

Une copie de la déclaration de conformité européenne est disponible à: http://www.horizonhobby.com/content/support-render-compliance.

INSTRUCTIONS RELATIVES À L’ÉLIMINATION DES D3E POUR LES UTILISATEURS RÉSIDANT DANS L’UNION EUROPÉENNE

Ce produit ne doit pas être éliminé avec d’autres déchets. Il relève de la responsabilité de l’utilisateur d’éliminer les équipements mis au rebut
en les remettant à un point de collecte désigné en vue du recyclage des déchets d’équipements électriques et électroniques. La collecte et
le recyclage séparés de vos équipements au moment de leur élimination aideront à préserver les ressources naturelles et à garantir que les
déchets seront recyclés de manière à protéger la santé humaine et l’environnement. Pour plus d’informations quant aux lieux de dépôt de
vos équipements mis au rebut en vue du recyclage, veuillez contacter votre mairie, votre service de traitement des ordures ménagères ou le
magasin dans lequel vous avez acheté le produit.

FR

37

IT

AVVISO

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC. Per una
documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com o towerhobbies.com e fare clic sulla sezione Support del prodotto.

CONVENZIONI TERMINOLOGICHE

Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo potenziale durante l’uso del prodotto:
AVVERTENZA: Indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle

persone O il rischio elevato di lesioni superfi ciali alle persone.

ATTENZIONE: Indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi lesioni alle persone.
AVVISO: Indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio minimo o nullo

di lesioni alle persone.

AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto prima di farlo funzionare. Un uso
improprio del prodotto può causare danni al prodotto stesso e alle altre cose e gravi lesioni alle persone.

Questo modello è un prodotto sofisticato per appassionati di modellismo. Deve essere azionato in maniera attenta e responsabile e richiede alcune
conoscenze basilari di meccanica. L’uso improprio o irresponsabile di questo prodotto può causare lesioni alle persone e danni al prodotto stesso o
alle altre cose. Questo prodotto non deve essere utilizzato dai bambini senza la diretta supervisione di un adulto. Non tentare di smontare, utilizzare
componenti incompatibili o modificare il prodotto in nessun caso senza previa approvazione di horizon hobby, llc. Questo manuale contiene le istruzioni
per la sicurezza, l’uso e la manutenzione del prodotto. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di
montare, impostare o utilizzare il prodotto, alfine di utilizzarlo correttamente e di evitare di causare danni alle cose o gravi lesioni alle persone.

Limite minimo di età consigliato: Almeno 14 anni. Non è un giocattolo.

PRECAUZIONI E AVVERTENZE SULLA SICUREZZA

L’utente di questo prodotto è l’unico responsabile del corretto utilizzo del medesimo in maniera che non sia pericoloso, sia nei propri riguardi che nei
confronti di terzi e non danneggi il prodotto stesso o l’altrui proprietà.

Questo modello è controllato da un segnale radio potenzialmente soggetto a interferenze da molte fonti che non potete controllare. Queste interferenze
possono generare momentanee perdite di controllo del modello, quindi è consigliabile mantenere sempre una certa distanza di sicurezza in ogni
direzione, poichè questo può aiutare ad evitare urti o infortuni.

• Non utilizzare mai il modello con batterie scariche.

• Utilizzate sempre il modello in zone ampie, sgombre da persone,
macchine e traffi co.

• Non utilizzate mai il modello in strade aperte al traffi co o in luoghi affollati.

• Seguite attentamente le avvertenze d’uso di questo modello e di ogni
altro accessorio (caricabatterie, batterie ricaricabili ecc.).

• Tenete qualsiasi prodotto chimico o elettrico al di fuori della portata dei
bambini.

• Non leccate o ingerite alcun pezzo del modello perchè questo può
causare infortuni seri, o addirittura la morte.

• Utilizzate sempre con attenzione attrezzi e oggetti affi lati.

• Prestare attenzione durante la costruzione perché alcune parti
potrebbero avere degli spigoli vivi.

• Subito dopo l’uso NON toccate componenti del modello quali motore,
variatore elettronico o la batteria, perchè si scaldano molto durante il
funzionamento. Toccandoli potreste scottarvi.

• Non infi late le dita tra gli ingranaggi del modello o altre parti in rotazione
o movimento, poichè questo può causare danni o infortuni gravi.

• Accendete sempre prima la trasmittente e poi la ricevente sul modello.
Invece spegnete sempre prima la ricevente e poi la trasmittente.

• Sollevate le ruote del modello da terra quando controllate il corretto
funzionamento dell’apparato radio.

AVVERTENZA CONTRO PRODOTTI CONTRAFFATTI: Acquistate sempre da rivenditori autorizzati Horizon Hobby per essere certi di
avere prodotti originali Spektrum di alta qualità. Horizon Hobby rifi uta qualsiasi supporto o garanzia riguardo, ma non limitato a, compatibilità e

prestazioni di prodotti contraffatti o che dichiarano compatibilità con Spektrum.

38

INDICE

Veicolo resistente all’acqua con elettronica impermeabile .......................... 39

Contenuto della scatola .......................................................................................40

Apparecchiature necessarie ..............................................................................40

Strumenti consigliati.............................................................................................40

Lista di controllo pre-utilizzo ...............................................................................41

Parti del veicolo.....................................................................................................41

Caricare la batteria del veicolo ..........................................................................42

Installare le batterie del trasmettitore ..............................................................42

Funzioni della Trasmittente ..................................................................................42

Installare la batteria del veicolo ......................................................................... 43

Connessione (binding)..........................................................................................44

Provare la portata del radiocomando ...............................................................44

Utilizzo della trasmissione DIG ...........................................................................44

Manutenzione del veicolo ...................................................................................45

ESC avanti/indietro AE-5L con aerofreno .........................................................46

Guida alla risoluzione dei problemi .................................................................... 46

Note .........................................................................................................................47

Garanzia..................................................................................................................48

Garanzia e Assistenza - Informazioni per i contatti ........................................48

Dichiarazione di conformità per l’Unione europea .........................................49

Viste esplose..........................................................................................................50

Elenco componenti ...............................................................................................54

Elettronica .............................................................................................................. 55

VEICOLO RESISTENTE ALL’ACQUA CON ELETTRONICA IMPERMEABILE

Il vostro nuovo veicolo Horizon Hobby è stato progettato e costruito con
una combinazione di componenti impermeabili e resistenti all’acqua, per
consentirvi di utilizzare il prodotto in molte situazioni “umide,” incluse
pozze, ruscelli, erba bagnata, neve e anche pioggia.

Sebbene tutto il veicolo sia altamente resistente all’acqua, tuttavia
non è completamente impermeabile e NON si può trattare come fosse
un sottomarino. I vari componenti elettronici usati sul veicolo, come
il regolatore elettronico di velocità (ESC), i servi e il ricevitore, sono
impermeabili, però molti dei componenti meccanici sono solo resistenti
all’acqua e non si possono immergere.

Le parti metalliche, inclusi i cuscinetti, le cerniere, viti e dadi, come pure
i contatti sui cavi elettrici, sono suscettibili di corrosione se non si fa
una particolare manutenzione dopo l’uso sul bagnato. Per prolungare al
massimo le prestazioni nel tempo e tenere valida la garanzia, le procedure
descritte nella sezione “Manutenzione in condizioni umide,” si devono
applicare regolarmente se si sceglie di correre sul bagnato. Se non siete
disposti ad eseguire questa manutenzione aggiuntiva, allora dovete evitare
di utilizzare il veicolo in queste condizioni.

ATTENZIONE: L’uso incauto di questo prodotto o il mancato
rispetto delle seguenti precauzioni può portare ad un

malfunzionamento del prodotto e/o invalidare la garanzia.

PRECAUZIONI GENERALI

• Leggete attentamente le procedure di manutenzione del vostro veicolo
in condizioni umide, per essere sicuri di avere tutte le attrezzature
necessarie per questo scopo.

• Non tutte le batterie si possono usare in condizioni di umidità. Consultate
il costruttore delle batterie prima di utilizzarle. Bisogna avere cautela
quando si usano le batterie Li-Po in condizioni di bagnato.

• Molti trasmettitori non sono resistenti all’acqua. Consultate i relativi
manuali o il costruttore prima dell’utilizzo.

• Non utilizzate mai il vostro trasmettitore o il veicolo quando ci sono lampi.

• Non utilizzate il vostro veicolo quando c’è il rischio che entri in contatto
con acqua salata (acqua marina o acqua proveniente da una strada su cui
sia stato sparso del sale), acqua contaminata o inquinata. L’acqua salata è
molto conduttiva e altamente corrosiva, perciò bisogna usare molta cautela.

• Anche il minimo contatto con l’acqua potrebbe ridurre la vita del vostro
motore se non è stato certifi cato come impermeabile o resistente
all’acqua. Se dovesse essere troppo umido, accelerate poco fi nchè
l’acqua non viene rimossa dal motore. Far girare forte un motore
bagnato potrebbe danneggiarlo rapidamente.

• Guidare sul bagnato può ridurre la vita del motore. La resistenza
aggiuntiva in queste condizioni causa uno sforzo eccessivo. Modifi cate
il rapporto di riduzione diminuendo il pignone o aumentando la corona.
Questo aumenta la coppia (e la vita del motore) quando si utilizza il
veicolo nel fango, in pozzanghere profonde o qualsiasi altra situazione in
cui l’umidità possa aumentare il carico del motore per lungo tempo.

MANUTENZIONE IN CONDIZIONI UMIDE

• Scaricare l’acqua raccolta negli pneumatici facendoli girare ad alta
velocità. Togliere la carrozzeria e rovesciare il veicolo, poi dare alcune
brevi accelerate fi nché l’acqua non viene rimossa.

ATTENZIONE: Durante l’operazione precedente, tenere sempre
lontano dalle parti rotanti mani, dita, attrezzi o altri oggetti liberi

di muoversi.

• Togliere la batteria ed asciugarne i contatti. Se avete un compressore o
una bombola di aria compressa, soffi ate via l’eventuale acqua rimasta
all’interno del connettore.

• Smontate le ruote/gomme dal veicolo e risciacquatele con attenzione
per togliere il fango e la polvere usando un getto di acqua. Evitate di
risciacquare i cuscinetti e la trasmissione.

AVVISO: Non usare acqua sotto pressione per pulire il vostro veicolo.

• Usate un compressore o una bombola di aria compressa per asciugare il
veicolo e togliere i residui di acqua eventualmente rimasti nelle piccole
fessure e negli angoli.

• Spruzzare un olio impermeabilizzante o un lubrifi cante su cuscinetti,
elementi di fi ssaggio e altre parti metalliche. Non spruzzare sul motore.

• Lasciate che il veicolo si asciughi all’aria prima di riporlo. L’acqua (e
l’olio) continuerà a sgocciolare per alcune ore.

• Smontate il veicolo più di frequente, ispezionando e lubrifi cando le parti
seguenti:

- I cuscinetti dei mozzi sugli assi anteriore e posteriore.

- Tutte le scatole di trasmissione, ingranaggi e differenziali.

- Pulite il motore con un adatto prodotto aerosol e rilubrifi cate le
boccole con olio leggero per motore.

IT

39

IT

CONTENUTO DELLA SCATOLA

• Trasmittente radio FHSS STX3 3 canali 2,4GHz (SPMSTX300)

• Batterie alcaline AA (4)

• Capra 1.9 Unlimited Trail Buggy RTR

- Motore elettrico 35T (AX31312)

- Ricevitore SRX300 3 canali (SPMSRX300)

- Servo con ingranaggi in metallo S614
23T WP (SPMS614)

- ESC AE-5L con porte LED e luci
(DYNS2213)

• Busta per componenti • Chiave a croce

• (4) Batterie alcaline AA

APPARECCHIATURE NECESSARIE

STRUMENTI CONSIGLIATI

• Cacciaviti esagonali:
(1,5, 2,0, 2,5 mm)

• Taglierino • Tronchesino • Forbici
curve

40

• Pinze a becchi
lunghi

LISTA DI CONTROLLO PRE-UTILIZZO

IT

Leggere il manuale
Acquisire familiarità con il veicolo e i suoi componenti
Verifi care che tutte le viti, in particolare le viti di fi ssaggio dell’albero

di trasmissione, siano state ben serrate in fabbrica
Caricare la batteria del veicolo
Installare 4 batterie AA nella trasmittente

PARTI DEL VEICOLO

Servo sterzo

Tirante sterzo

Fuso a snodo

Vassoio portabatteria

Accendere la trasmittente
Installare la batteria del veicolo nel modello
Verifi care il corretto funzionamento dell’acceleratore e dello sterzo
Provare la portata del radiocomando
Ora è possibile pilotare il veicolo e mettersi alla prova: BUON DIVERTIMENTO!
Realizzare eventuali operazioni di manutenzione necessarie sul veicolo

Albero di trasmissione

Trasmissione

Servo DIG

Barra superiore 4-link

Scatola ricevitore

Presa ESC

Motore

Regolatore elettronico
di velocità (ESC)

Barra inferiore 4-link

Ammortizzatore

Blocco differenziale

(all’interno della carcassa

dell’assale)

41

IT

CARICARE LA BATTERIA DEL VEICOLO

Seguire le istruzioni del produttore affi nché il caricabatterie carichi
correttamente la batteria del veicolo.

ATTENZIONE: utilizzare esclusivamente caricabatterie

progettati per la ricarica del tipo di batteria scelto. Utilizzando un
caricabatterie errato o con impostazioni inadeguate, la batteria potrebbe
prendere fuoco o esplodere.

INSTALLARE LE BATTERIE DEL TRASMETTITORE

Per questo trasmettitore servono 4 pile AA.

1. Togliere il coperchio del portapile dal trasmettitore.

2. Inserire le pile come illustrato.

3. Rimettere a posto il coperchio del portapile.
ATTENZIONE: Non rimuovere mai le batterie dal trasmettitore

mentre il modello è acceso. Una perdita di controllo del modello,

danni o lesioni potrebbe verifi care.

ATTENZIONE: se si usano anche le batterie ricaricabili, si
raccomanda di caricare solo queste. È pericoloso caricare le pile

a secco perché potrebbero esplodere causando lesioni e/o danni.

ATTENZIONE: se le batterie vengono sostituite con tipi non
adatti, potrebbero esplodere. Le batterie si devono smaltire nel

modo corretto secondo le disposizioni locali.

FUNZIONI DELLA TRASMITTENTE

A. Inversione corsa servo

Per invertire il canale del gas (TH) o dello sterzo (ST), passare alla
posizione del relativo interruttore - “N” per normale, “R” per inversione.

B. Trim gas

Regola il punto neutro del gas

C. Trim sterzo

Regola il punto centrale dello sterzo. Normalmente, il trim dello sterzo è
regolato fi no a quando il veicolo si sposta in linea retta.

D. Velocità gas

Regola il fi ne corsa del motore.

E. Velocità sterzo

Regola il fi ne corsa dello sterzo.

F. Spie luminose

• Luci rosse fi sse: Indicano la connettività radio e un’alimentazione
batteria adeguata

• Luci rosse lampeggianti: Indicano che la tensione della batteria è
eccessivamente bassa. Sostituire le batterie

G. Limite gas

Limita il rendimento del gas al 50/75/100% Selezionare 50% o 75% per i
piloti meno esperti o quando si guida il veicolo in un’area di dimensioni
ridotte.

H. Antenna
I. Pulsante On/Off
J. Gas/Freno
K. Volantino sterzo
L. Pulsanti 3 canali: Superiore e inferiore

IMPOSTAZIONE DEI FINE CORSA PER IL CANALE 3

Seguire le istruzioni che seguono per impostare il fi ne corsa di un accessorio o servo sul canale 3, se necessario:

1. Tenere premuto il pulsante CH3 “Top” (Superiore), quindi accendere la
trasmittente. Continuare a tenere il pulsante “Top” fi no a quando il LED
della trasmittente lampeggia per 5 volte.

2. Rilasciare il pulsante “Top”.

3. Usare i pulsanti CH3 “Top” e “Bottom” (Inferiore) per regolare
l’accessorio o servo alla prima posizione di fi necorsa desiderata.

4. Girare il volantino tutto a destra (in senso orario) per confermare la
prima posizione. Il LED lampeggerà una volta per confermare che la
prima posizione è stata salvata.

5. Usare i pulsanti CH3 “Top” e “Bottom” per regolare l’accessorio o
servo alla seconda posizione di fi necorsa desiderata.

6. Girare il volantino a destra (in senso orario) per confermare la
seconda posizione. Il LED lampeggerà due volte per confermare che la
seconda posizione è stata salvata.

7. Spegnere la trasmittente per salvare le impostazioni.

A

B
D

F

I

Superiore

L

Inferiore

J

2.4GHZ DIGITAL
RADIO SYSTEM

C
E

G

H

K

42

INSTALLARE LA BATTERIA DEL VEICOLO

AVVISO: l’alimentazione del veicolo viene controllata collegando e

scollegando la batteria dell’ESC. Accendere sempre la trasmittente
prima di collegare la batteria del veicolo. Scollegare sempre la batteria
dall’ESC se inutilizzato.

1. Accendere la trasmittente.

2. Rimuovere le clip della carrozzeria e aprire il cofano.

IT

3. Collegare la batteria all’ESC. Chiudere
il cofano e rimettere le clip della
carrozzeria.

AVVISO: scollegare sempre la batteria
dall’ESC prima di spegnere la trasmittente.
Spegnere per prima la trasmittente può
causare perdita di controllo.

43

IT

CONNESSIONE (BINDING)

La connessione (binding) è la procedura con la quale il ricevitore impara a
riconoscere il codice GUID (Globally Unique Identifi er, codice identifi cativo
universalmente univoco) di una singola specifi ca trasmittente. La
trasmittente STX3 e il ricevitore SPMSRX300 sono associati tra loro già in
fabbrica. Se è necessario ripetere il binding, seguire queste istruzioni.

1. Inserire il connettore di binding nella porta BIND sul ricevitore.

2. Collegare un pacco batteria completamente carico all’ESC.

3. Accendere l’ESC. Il LED rosso del ricevitore lampeggia a indicare che
il ricevitore si trova in modalità di binding.

4. Centrare i quadranti ST TRIM e TH TRIM sulla trasmittente.

5. Ruotare e tenere il volantino di sterzo tutto a destra, quindi accendere
la trasmittente.

6. Attendere che il LED del ricevitore smetta di lampeggiare e rilasciare il
volantino dello sterzo.

7. Rimuovere il connettore di binding e spegnere il ricevitore per salvare
le impostazioni.

8. Spegnere la trasmittente.

9. Conservare il connettore di binding in un luogo opportuno.

È necessario ripetere il binding quando:

• Si desiderino posizioni failsafe diverse, per esempio quando si invertono
le funzioni di sterzo e acceleratore.

• Si connette il ricevitore a una diversa trasmittente.

Bind Port

PROVARE LA PORTATA DEL RADIOCOMANDO

È opportuno testare il radiocomando prima di azionare il veicolo per garantirne il corretto funzionamento e una buona portata.

1. Accendere la trasmittente.

2. Collegare la batteria nel veicolo.

3. Chiedere a un’altra persona di reggere il veicolo tenendo mani e lembi di vestiario non aderenti lontano delle parti mobili.

4. Allontanarsi fi no a raggiungere la distanza massima di funzionamento pianifi cata dal veicolo.

5. Girare il volantino dello sterzo da un lato e dall’altro e azionare l’acceleratore, avanti e indietro, per verifi care la
presenza di eventuali comportamenti anomali.

6. In tal caso, NON utilizzare il veicolo. Chiamare il centro assistenza per ricevere aiuto.

UTILIZZO DELLA TRASMISSIONE DIG

Il Trail Buggy Axial Capra monta una trasmissione DIG che permette di
bloccare l’assale posteriore, lasciando però le ruote anteriori libere di
girare. Questa funzione è utile quando vi è poco spazio perché consente
un raggio di sterzata più stretto di quanto sarebbe possibile con la normale
trazione a 4 ruote motrici ma è utilizzabile anche per precaricare le
sospensioni quando necessario.

Per utilizzare la funzione DIG:

1. Premere il pulsante CH3 “Top” (Superiore) sulla trasmittente. La
funzione DIG si attiva, bloccando l’asse posteriore.

2. Dare gas e ruotare il volantino a sinistra o a destra per guidare il
modello in una curva stretta.

3. Premere il pulsante CH3 “Bottom” (Inferiore) per disattivare la funzione DIG.

Ch 3 Top

44

Ch 3 Bottom

MANUTENZIONE DEL VEICOLO

Proprio come una macchina o un pick-up a grandezza naturale, il modello RC deve essere sottoposto a regolare manutenzione per garantire prestazioni
ottimali. La manutenzione preventiva consente anche di evitare inutili rotture dei componenti che potrebbero richiedere riparazioni costose. Di seguito
vengono forniti alcuni suggerimenti per una manutenzione adeguata del veicolo.

IT

Sostituire eventuali

componenti

visibilmente piegati o

danneggiati

Verifi care che i dadi

delle ruote siano ben

serrati

Se presente, verifi care

il funzionamento

della frizione

antisaltellamento

Verifi care l’usura dei

giunti sferici delle
bielle dello sterzo

e delle sospensioni

(sostituirli se

necessario)

Assicurarsi che i

talloni delle ruote

aderiscano ancora

perfettamente lungo

tutta la circonferenza

del cerchione

Verifi care che

l’antenna del

ricevitore non sia

danneggiata

Verifi care le viti di

fi ssaggio dell’albero

di trasmissione

e applicare del

frenafi letti se

necessario

Mantenere il telaio

privo di sporco o

detriti

Verifi care che lo

sterzo si muova

liberamente

Verifi care che gli

ammortizzatori

operino in modo fl uido

e regolare

Verifi care la presenza

di viti allentate sul

telaio, in particolare

le viti di blocco dello

snodo, del mozzo

centrale e dell’assale

Ispezionare la corona

e il pignone per

verifi care la presenza

di danni

Verifi care la presenza

di parti allentate o cavi

danneggiati

Verifi care che la

trasmissione operi in

modo fl uido e senza

impedimenti

Sostituire le batterie

della trasmittente

quando indicato dalla

trasmittente, come

descritto al paragrafo

‘Funzioni della

trasmittente’

45

IT

ESC AVANTI/INDIETRO AE-5L CON AEROFRENO

Batteria ESC

Rosso

Nero

BATTERIAIMPOSTAZIONI INIZIALI

La calibrazione dell’acceleratore non dovrebbe essere necessaria al primo
utilizzo dopo l’acquisto. Tuttavia, per regolare la corsa dell’acceleratore di
diverse trasmittenti, è necessario calibrare l’ESC:

• montare l’ESC in un luogo ben ventilato e al riparo da vibrazioni o urti.

• Collegare i cavi del motore dell’ESC al motore rispettando i colori dei
connettori, rosso-rosso e nero-nero.

• Collegare il ricevitore al canale del motore del ricevitore.

• Prima di inserire la batteria nell’ESC, assicurarsi che la trasmittente sia
accesa e che il trim del motore sia su zero.

• Collegare la batteria all’ESC. Il veicolo si accenderà dopo aver collegato
la batteria.

ATTENZIONE: tenere parti del corpo e lembi di vestiario non aderenti

lontano dalle parti mobili quando la batteria è collegata all’ESC.

ATTENZIONE: collegare sempre l’ESC a una fonte di alimentazione

idonea, con tensione e polarità corretti. Valori di tensione errati o
polarità inversa possono danneggiare l’ESC. Eventuali danni all’ESC causati
da tensione o polarità inadeguate non sono coperti dalla garanzia.

• Testare la marcia avanti e la retromarcia usando la trasmittente.

Il motore

Verso il canale
motore del ricevitore

Per calibrare l’ESC:

• accendere la trasmittente e mettere il comando motore in posizione
neutra.

• Collegare la batteria all’ESC e attendere 3 secondi affi nché l’ESC avvii
l’auto-verifi ca e la calibrazione automatica dell’acceleratore.

• L’ESC è pronto all’uso quando il motore emette un segnale acustico
lungo.

• Scollegare sempre la batteria se il veicolo è inutilizzato.

NOTE

• L’aerofreno è impostato su 100% in fabbrica.

• Il blocco della batteria LiPo è impostato su “ON” in fabbrica.

SPECIFICHE DELL’ESC

Tensione d’ingresso 2-3S LiPo, 5-9 Celle NiMH/NiCd
Dimensioni 46,5 mm x 34 mm x 28,5 mm
Peso 70 g
Limite del motore 12T 2S/18T 3S
FET su resistenza 0,002
Corrente nominale/di picco 180 A
Corrente di frenatura 90 A
Tensione BEC/A 6,0 V 3,0 A picco
Frequenza PWM 1 KHz

STATO ACUSTICO ESC

1 segnale acustico breve La batteria è NiMH/NiCd
2 segnali acustici brevi La batteria è 2S LiPo
3 segnali acustici brevi La batteria è 3S LiPo

1 segnale acustico lungo

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBILE CAUSA SOLUZIONE

Il veicolo non si muove

Perdita del controllo del veicolo

La funzione sterzo e/o acceleratore è invertita

Le batterie non sono state installate
correttamente nella trasmittente

Batteria scarica o assente nel veicolo Installare una batteria appena ricaricata sul veicolo
Motore danneggiato Sostituire il motore
Cavi danneggiati o rotti Sostituire i cavi danneggiati
L’ESC viene spento dal circuito di

protezione termica

Antenna posizionata in modo errato

Batterie scariche o assenti nel veicolo

Posizione neutra o del trim errata Regolare il trim dello sterzo
Ricevitore e/o batteria non collegati

correttamente
La corsa del servo è invertita a livello

della trasmittente
I cavi del motore non sono collegati

correttamente

Assicurarsi che le batterie della trasmittente siano installate
correttamente

Lasciare raffreddare completamente l’ESC

Assicurarsi che l’antenna della trasmittente non sia bloccata e
che l’antenna del ricevitore sia posizionata correttamente

Installare una batteria appena ricaricata sul veicolo e batteria
nuove sulla trasmittente

Verifi care tutti i collegamenti del ricevitore e della batteria

Mettere in posizione corretta l’interruttore d’inversione della
corsa del servo sulla trasmittente

Verifi care che tutti i cavi del motore abbiano polarità corretta
e siano ben collegati

Auto-verifi ca e calibrazione acceleratore

eseguiti con successo, ESC pronto all’uso

46

NOTE

IT

47

IT

GARANZIA

Periodo di garanzia

Garanzia esclusiva - Horizon Hobby, LLC (Horizon) garantisce che il
prodotto acquistato (il “Prodotto”) sarà privo di difetti relativi ai materiali e
di eventuali errori di montaggio alla data di acquisto. Il periodo di garanzia
è conforme alle disposizioni legali del paese nel quale il prodotto è stato
acquistato. Tale periodo di garanzia ammonta a 6 mesi e si estende ad altri
18 mesi dopo tale termine.

Limiti della garanzia

(a) La garanzia è limitata all’acquirente originale (Acquirente) e non è

cedibile a terzi. L’acquirente ha il diritto a far riparare o a far sostituire
la merce durante il periodo di questa garanzia. La garanzia copre solo
quei prodotti acquistati presso un rivenditore autorizzato Horizon.
Altre transazioni di terze parti non sono coperte da questa garanzia.
La prova di acquisto è necessaria per far valere il diritto di garanzia.
Inoltre, Horizon si riserva il diritto di cambiare o modifi care i termini
di questa garanzia senza alcun preavviso e di escludere tutte le altre
garanzie già esistenti.

(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto,

per l’adeguatezza o l’idoneità del prodotto a particolari previsti dall’utente.
È sola responsabilità dell’acquirente il fatto di verifi care se il prodotto è
adatto agli scopi da lui previsti.

(c) Richiesta dell’acquirente – spetta soltanto a Horizon, a propria

discrezione riparare o sostituire qualsiasi prodotto considerato
difettoso e che rientra nei termini di garanzia. Queste sono le uniche
rivalse a cui l’acquirente si può appellare, se un prodotto è difettoso.

Horizon si riserva il diritto di controllare qualsiasi componente utilizzato
che viene coinvolto nella rivalsa di garanzia. Le decisioni relative alla
sostituzione o alla riparazione sono a discrezione di Horizon. Questa
garanzia non copre dei danni superfi ciali o danni per cause di forza
maggiore, uso errato del prodotto, un utilizzo che viola qualsiasi legge,
regolamentazione o disposizione applicabile, negligenza, uso ai fi ni
commerciali, o una qualsiasi modifi ca a qualsiasi parte del prodotto.

Questa garanzia non copre danni dovuti ad un’installazione errata, ad un
funzionamento errato, ad una manutenzione o un tentativo di riparazione
non idonei a cura di soggetti diversi da Horizon. La restituzione del
prodotto a cura dell’acquirente, o da un suo rappresentante, deve essere
approvata per iscritto dalla Horizon.

Limiti di danno

Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o
consequenziali; perdita di profi tto o di produzione; perdita commerciale
connessa al prodotto, indipendentemente dal fatto che la richiesta si basa su
un contratto o sulla garanzia. Inoltre la responsabilità di Horizon non supera
mai in nessun caso il prezzo di acquisto del prodotto per il quale si chiede
la responsabilità. Horizon non ha alcun controllo sul montaggio, sull’utilizzo
o sulla manutenzione del prodotto o di combinazioni di vari prodotti. Quindi
Horizon non accetta nessuna responsabilità per danni o lesioni derivanti da
tali circostanze. Con l’utilizzo e il montaggio del prodotto l’utente acconsente
a tutte le condizioni, limitazioni e riserve di garanzia citate in questa sede.

Qualora l’utente non fosse pronto ad assumersi tale responsabilità
associata all’uso del prodotto, si suggerisce di restituire il prodotto intatto,
mai usato e immediatamente presso il venditore.

Indicazioni di sicurezza

Questo è un prodotto sofi sticato di hobbistica e non è un giocattolo.
Esso deve essere manipolato con cautela, con giudizio e richiede delle
conoscenze basilari di meccanica e delle facoltà mentali di base. Se il
prodotto non verrà manipolato in maniera sicura e responsabile potrebbero
risultare delle lesioni, dei gravi danni a persone, al prodotto o all’ambiente
circostante. Questo prodotto non è concepito per essere usato dai bambini
senza una diretta supervisione di un adulto. Il manuale del prodotto
contiene le istruzioni di sicurezza, di funzionamento e di manutenzione del
prodotto stesso. È fondamentale leggere e seguire tutte le istruzioni e le
avvertenze nel manuale prima di mettere in funzione il prodotto. Solo così
si eviterà un utilizzo errato e si preverranno incidenti, lesioni o danni.

Domande, assistenza e riparazioni

Il vostro negozio locale e/o luogo di acquisto non possono fornire garanzie
di assistenza o riparazione senza previo colloquio con Horizon. Questo vale
anche per le riparazioni in garanzia. Quindi in tale casi bisogna interpellare un
rivenditore, che si metterà in contatto subito con Horizon per prendere una
decisione che vi possa aiutare nel più breve tempo possibile.

Manutenzione e riparazione

Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad
un rivenditore specializzato o direttamente ad Horizon. Il prodotto deve
essere imballato con cura. Bisogna far notare che i box originali solitamente
non sono adatti per effettuare una spedizione senza subire alcun danno.
Bisogna effettuare una spedizione via corriere che fornisce una tracciabilità
e un’assicurazione, in quanto Horizon non si assume alcuna responsabilità
in relazione alla spedizione del prodotto. Inserire il prodotto in una busta
assieme ad una descrizione dettagliata degli errori e ad una lista di tutti i singoli
componenti spediti. Inoltre abbiamo bisogno di un indirizzo completo, di un
numero di telefono per chiedere ulteriori domande e di un indirizzo e-mail.

Garanzia e riparazione

Le richieste in garanzia verranno elaborate solo se è presente una
prova d’acquisto in originale proveniente da un rivenditore specializzato
autorizzato, nella quale è ben visibile la data di acquisto. Se la garanzia
viene confermata, allora il prodotto verrà riparato o sostituito. Questa
decisione spetta esclusivamente a Horizon Hobby.

Riparazioni a pagamento

Se bisogna effettuare una riparazione a pagamento, effettueremo un
preventivo che verrà inoltrato al vostro rivenditore. La riparazione verrà
effettuata dopo l’autorizzazione da parte del vostro rivenditore. La somma
per la riparazione dovrà essere pagata al vostro rivenditore. Le riparazioni
a pagamento avranno un costo minimo di 30 minuti di lavoro e in fattura
includeranno le spese di restituzione. Qualsiasi riparazione non pagata e
non richiesta entro 90 giorni verrà considerata abbandonata e verrà gestita
di conseguenza.

ATTENZIONE: Le riparazioni a pagamento sono disponibili solo
sull’elettronica e sui motori. Le riparazioni a livello meccanico,
soprattutto per gli elicotteri e le vetture RC, sono molto costose e
devono essere effettuate autonomamente dall’acquirente.

10/15

GARANZIA E ASSISTENZA - INFORMAZIONI PER I CONTATTI

Stato

di acquisto

Unione Europea

Horizon Technischer Service [email protected]
Sales: Horizon Hobby GmbH [phone]

Horizon Hobby Telefono/Indirizzo e-mail Indirizzo

Hanskampring 9
D 22885 Barsbüttel, Germany

48

DICHIARAZIONE DI CONFORMITÀ PER L’UNIONE EUROPEA

DICHIARAZIONE DI CONFORMITÀ UE:
Axial Capra 1.9 (AXI03000)

Horizon Hobby, LLC dichiara che il presente prodotto è conforme ai requisiti essenziali e ad altre disposizioni rilevanti delle direttive RED e EMC. Una
copia della dichiarazione di conformità UE è disponibile online all’indirizzo: http://www.horizonhobby.com/content/support-render-compliance.

ISTRUZIONI DEL RAEE PER LO SMALTIMENTO DA PARTE DI UTENTI DELL’UNIONE EUROPEA

Questo prodotto non deve essere smaltito assieme ai rifi uti domestici. Al contrario, l’utente è responsabile dello smaltimento di tali rifi uti che devono
essere portati in un centro di raccolta designato per il riciclaggio di rifi uti elettrici e apparecchiature elettroniche. La raccolta differenziata e il riciclaggio
di tali rifi uti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio
adatto a proteggere il benessere dell’uomo e dell’ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio uffi cio locale, il servizio
di smaltimento rifi uti o il negozio presso il quale è stato acquistato il prodotto.

IT

49

EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE

FRONT AXLE
VORDERACHSE
ESSIEU AVANT
ASSALE ANTERIORE

AXA120

AXI234006

AXI232006

AXI235004

AXI237009

AXI232008

AX30165

AXA1221

AXI232007

AXA1221

AXI232006

AX31403

AXA118

AXI234006

AXI234004

AXI234006

AXI234004

REAR AXLE
HINTERACHSE
ESSIEU ARRIÈRE
ASSALE POSTERIORE

AXI235014

AXA232017

AXA31028

AXA0286

AXI234004

AXI235109

AXA1230

AXI234005

AXI232005

AXI237009

AXI234006

AXI234004

AXI234004

AXI234008

AXI234004

AXI234006

AXI234004

AX31403

AXI232009

AXA1221

AXI234005

AX30165

AXA120

AXI234006

AXI234008

AXI232017

AXA31028

AXA144

AXA0109

AXA115

AXA0286

AX31148

AXI234006

AX31406

AXI234007

AXI234006

AXA116

AXA1221

AXI232007

AXI232008

AXI234004

AXI234006

AXI235016

AXI234003

AXI234004

AXI234009

AXA144

AX31066

AXI232004

AXI234004

AXA1221

AXI235109

AXI234009

AXI235016

AXI234006

AXI232004

AX31407

AXI232003

AXI235109
AXI234006

AXI234004

AXI232010

AXI234004

AX31406

AXI232007

AXA1221

AXI234006

SPMS614

AXI232002

AX31406

AXI232009

AXI232006

AXI232002

AX31407

AXI232004

AXA1221

AX31403

AXI234004

AX31406

AXI234004

AXI235016

AXA1221

AXI234004

AX30165

AXI232008

AXI234009

AXI234004

AXA0286

AXI235109AXI234006

AX31403

AXI237009

AX31066

AXI234006

AXI234008

AXA31028

AXI232017

AXI234006

AXI234004

AXI234009

AXI234004

AXA1230

AXA1221

AXI234003

AXI232005

AXI234006

AXA31028

AXA232017

AXA144

AX31148

AXI234003

AXI234006

AXI234008

AXI234006

AXA120

AXI232007

AXA1221

AXI232006

AXI235004

AXI232010

AXA1221

AXI235109

AXI234004

AX30165

AXI232008

AXA120

AXI234004

AXI232007

AXI237009

AXI235004

AXA0286

AXI232017

AX31148

AXA1221

AXI232005

AXI232017

AX31148

50

TRANSMISSION
GETRIEBE
TRANSMISSION
TRASMISSIONE

AXA0109

AXA291

AX30569

AXI236175

AX31312

AXA1218

AXI232014

AXA144

AXA1218

AXA148

AXA144

AXI232011

AXA146

AXA144

CHASSIS
KAROSSERIE
CHÂSSIS
TELAIO

AXI232013

AXI232012

AX31250

AXA1218

AXI232011

AXI232011

AXA1225

AXI232015

AXA31642

AXI232014

AXI232011

AXI237003

AXI232013

AXA1234

AXI232012

AXI235169

AXI232016

SPMSSX107

AX31066

AXA1218

AXI232014

AXI232012

AXI232011

AXI232016

AXI232011

AXA1218

AXI232014

AXI232013

AX31066AXA116

AXA113

AXI235330

AXI235109

AXI231005

AXI235109

AXA146

AXA144

AXI230012 (Clear)

AXA116

AXI232016

AXI230011 (Clear)

AXI235109

AXI230011 (Clear)

AXI230011

AXI231006

AXA114

51

CHASSIS
KAROSSERIE
CHÂSSIS
TELAIO

AXI235097 AXI230012 (Clear)

AXA118

AXI235097

AXI235269

AXA118

AXA116

AXA116

AXI231006

AXI230010

AXI231006

AXA118

AXI235102

AXA120

AXA118

AXI231006

AXA231006

AXA116

AXA116

AXA114

AXA118

AXI231006

AXI235098

AXI230012 (Clear)

AXA114

AXI235097

AXA118

AXI235098

AXI231006

AXI231006

AXI231006

AXA116

AXI235097

AXI231006

AXA118

SPMSRX300

AXA115

DYNS2213

AXA118

AXA116

AXI231006

AXA116

AXA120

AXI231006

AXA116

AXA118

AXI230012 (Clear)

AXI235097

52

WHEELS AND TIRES
REIFEN UND RÄDER
ROUES ET PNEUS
RUOTE E PNEUMATICI

AXI232018

AXA1059

SHOCK ABSORBERS
STOSSDÄMPFER
AMORTISSEURS
AMMORTIZZATORI

AXI231006

AXI236172

AXA114

AXI233003

AXI233002

AXI43004

AXI43004

AX31565

AX31250

AXI235094

AXI233002

AXI233000

AXA1392

AXI233003

AXI233002

AXI233001

AXI233002

AXI233006

AXI235099

53

PARTS LISTS // TEILELISTEN // LISTE DES PIÈCES // ELENCO COMPONENTI

Part # Description Beschreibung Description Descrizione

AXI230010 Head Light Lens
AXI230011 Interior Set

AXI230012 Body Panel Set (Clear)

AXI231005 Skid Plate
AXI231006 UTB Cage Set Complete
AXI232002 6-Bolt Differental Locker

AXI232003 6 Bolt Heavy Duty Gear Set

AXI232004 F9 Portal Axl housing FR

AXI232005 F9 Portal Axl housing RR

AXI232006 F9 Portal Str knucl & Cap

AXI232007 32P Portal Gr Set 23T/12T 2pc
AXI232008 Portal Stub Axle (2)
AXI232009 F9 Universal Axle Set (2pc)
AXI232010 F9 Straight Axle Shaft 2pc
AXI232011 Dig Transmission Case Set

AXI232012 Dig Trans Metal Gear Set

AXI232013 Dig Transmission Shaft Set
AXI232014 Dig Trans Dig Cmpnts

AXI232015 Dig Trans Slipper Pads/Plts

AXI232016 Dig Trans Mnts&Srvo Svr Set

AXI232017 Wild Boar Driveshaft Set
AXI232018 12mm Hex Pin and Spacer (4)

AXI233000 Thrd AL Shk Bdy 11x41.5mm HA 2pc

AXI233001 Shock Shaft M3x53.4 (2pcs)
AXI233002 Shock Prts Molded
AXI233003 Shock O-Ring Set
AXI233004 Spring 13x70mm .72lbs/in Prpl(2)
AXI233006 Spring 13x70mm 1.72lbs/in Red(2)
AXI233008 Spring 13x70mm 2.4lbs/in Grn(2)
AXI234003 Pvt Ball,Stainless12.75mm(4)
AXI234004 Susp Pvt Ball, Stainless 7.5mm
AXI234005 Steering Lnks Stainless Stl
AXI234006 HD Rod Ends M4 20pcs
AXI234007 SS M6x 111mm Link (2pcs)
AXI234008 SS M6x 111mm Link (2pcs)
AXI234009 Stainless Steel M6 x 89mm Link
AXI235014 M2.5 x 10mm, Cap Head Screw (10)
AXI235016 M2.5 x 16mm, Cap Head Screw (10)
AXI235094 M2.5 x 3mm, Button Head (10)
AXI235097 M2.5 x 6mm, BHS (10)
AXI235098 M2.5 x 8mm Button Head Screw(10)
AXI235099 M2.5 x 10mm, Button Head (10)
AXI235102 M2.5 x 18mm, BHS (10)
AXI235109 M3 x 14mm, Button Head Screw(10)
AXI235169 M2.5 x 12mm, Flat Head Screw(10)
AXI235330 M3x30mm,Cup Point Set Screw (10)
AXI236171 M2.5 x 10mm Pin (6)
AXI236172 Screw Shaft M3x2.0x12mm
AXI43004 3pc Raceline Mnstr bdlk whl (2)
AXIC0012 AXA120 Hex Socket Btn Hd M3x25mm

Scheinwerferlinse Lentilles de phares Lenti per faro
Interieurset Ensemble d’intérieur Set interni

Karosserieteilesatz, farblos

Motorschutz Plaque de protection Piastra di protezione
Überrollkäfi gset, komplett Ensemble de cages complet Set scocca completo
6-Schrauben-Differenzial-Sicherung Blocage différentiel à 6 boulons Blocco differenziale 6 bulloni

6-Schrauben-Schwerlast-Zahnradsatz

Currie F9-Portalachsgehäuse, vorne Carter d’essieu du portique Currie F9, avant

Currie F9-Portalachsgehäuse, hinten Carter d’essieu du portique Currie F9, arrière

Currie F9 Portal-Achsschenkel und -abdeckung

32P Portalachssatz 23T/12T (2) Ensemble engrenage portique 32P 23T/12T (2) Set ingranaggi 32P Portal 23T/12T (2)
Portalachsschenkel (2) Demi-essieu du portique (2) Fusello Portal (2)
Currie F9-Universalachsset (2) Ensemble d’essieux universels Currie F9 (2) Currie F9, set assale universale (2)
Currie F9, Gerade Achswelle (2) Ensemble d’essieux droits Currie F9 (2) Currie F9, set assale dritto (2)
Grabgetriebe-Abdeckungssatz Ensemble boîtier de transmission dig Set scatola cambio dig

Grabgetriebe-Metallgetriebesatz

Grabgetriebewellensatz Ensemble d’arbres de transmission dig Set albero trasmissione dig
Grabgetriebe, „Grab“-komponenten Composants « dig » transmission dig Componenti trasmissione dig

Grabgetriebe-Gleitschuhe/-platten

Grabgetriebe-Halterungen und Servo­Saversatz

Wild Boar-Antriebswellensatz Ensemble d’arbres de transmission Wild Boar Set albero di trasmissione Wild Boar
12-mm-Sechskantstift und Abstandhalter (4) Broche hexagonale 12mm et entretoise (4) Distanziale e perno esagonale 12mm (4)

Gewinde-Aluminium-Stoßdämpfergehäuse
11x41,5mm HA (2)

Kolbenstange M3 x 53,4 mm (2) Bras d’amortisseur M3x53,4mm (2) Albero ammortizzatore M3x53,4mm (2)
Stoßdämpferteile, gegossen Pièces de l’amortisseur moulées Parti ammortizzatore stampate
O-Ring-Satz für den Stoßdämpfer Ensemble de joints toriques d’amortisseur Set O-Ring ammortizzatore
Feder 13x70mm 0,72 lbs/in (326 g/Zoll), violett (2) Ressort 13x70mm 0,72lbs/po, violet (2)
Feder 13x70mm 1,72 lbs/in (780 g/Zoll), rot (2) Ressort 13x70mm 1,72lbs/po, rouge (2)
Feder 13x70mm 2,4 lbs/in (1,08 kg/Zoll), grün (2) Ressort 13x70mm 2,4lbs/po, vert (2)
Kugelzapfen, Edelstahl 12,75 mm (4) Rotule, acier inoxydable 12,75mm (4) Pivot ball, inossidabile, 12,75mm (4)
Kugelzapfen für Federung, Edelstahl 7,5 mm Rotule de suspension, acier inoxydable 7,5mm Pivot ball sospensioni, indossabile, 7,5mm
Spurstangen, Edelstahl Tringleries de direction, acier inoxydable Tiranti sterzo, inossidabili
Schwerlast-Stangenköpfe M4 (20) Embouts de bielle haute résistance M4 (20) Teste a snodo per impiego gravoso M4 (20)
Edelstahlglied M6 x 111 mm (2) Liaison en acier inoxydable M6x111mm (2) Braccetti in acciaio inossidabile M6x111mm (2)
Edelstahlglied M6x111mm (2) Liaison en acier inoxydable M6x111mm (2) Braccetti in acciaio inossidabile M6x111mm (2)
Edelstahlglied M6x89mm (2) Liaison en acier inoxydable M6x89mm (2) Braccetti in acciaio inossidabile M6x89mm (2)
Inbusschraube, M2,5x10mm (10) Vis d’assemblage creuse, M2,5x10mm (10) Vite a testa cilindrica M2,5x10mm (10)
Inbusschraube, M2,5x16mm (10) Vis d’assemblage creuse, M2,5x16mm (10) Vite a testa cilindrica M2,5x16mm (10)
Rundkopfschraube, M2,5x3mm (10) Vis à tête bombée, M2,5x3mm (10) Vite a testa tonda M2,5x3mm (10)
Rundkopfschraube, M2,5x6mm (10) Vis à tête bombée, M2,5x6mm (10) Vite a testa tonda M2,5x6mm (10)
Rundkopfschraube, M2,5x8mm (10) Vis à tête bombée, M2,5x8mm (10) Vite a testa tonda M2,5x8mm (10)
Rundkopfschraube, M2,5x10mm (10) Vis à tête bombée, M2,5x10mm (10) Vite a testa tonda M2,5x10mm (10)
Rundkopfschraube, M2,5x18mm (10) Vis à tête bombée, M2,5x18mm (10) Vite a testa tonda M2,5x18mm (10)
Rundkopfschraube, M3x14mm (10) Vis à tête bombée, M3x14mm (10) Vite a testa tonda M3x14mm (10)
Flachkopfschraube, M2,5x12mm (10) Vis à tête plate, M2,5x12mm (10) Vite a testa piana M2,5x12mm (10)
Stellschraube mit Ringschneide M3x30mm (10) Vis de fi xation à bout cuvette M3x30mm (10) Vite di fermo senza testa M3x30mm (10)
Stift M2,5x10mm (6) Axe M2.5x10 mm (6) Perno M2,5x10mm (6)
Schraubenschaft M3x2x12mm Tige de vis M3x2x12 mm Albero fi lettato M3x2x12mm
3x Raceline Monster Beadlock-Rad (2) 3 pièces de verrou de talon Raceline Monster (2) Cerchio Beadlock Raceline Monster in 3 pezzi (2)
Sechskant-Rundkopfschraube M3x25mm Douille à six pans à tête bombée M3x25mm

Ensemble de panneaux de carrosserie,
transparent

Ensemble d’engrenages haute résistance à
6 boulons

Rotule de direction et coiffe du portique Currie
F9, arrière

Ensemble d’engrenages métalliques de
transmission dig

Sabots de pistons/plaques de sabot de
transmission dig

Ensemble supports et économiseur de servo
de transmission dig

Carrosserie d’amortisseurs en aluminium fi leté
11x41,5mm HA (2)

Set pannelli carrozzeria, trasparente

Set ingranaggio impieghi gravosi 6 bulloni

Currie F9 Portal, alloggiamento assale,
anteriore

Currie F9 Portal, alloggiamento assale,
posteriore

Currie F9 Portal, fuso a snodo e tappo

Set ingranaggi trasmissione dig in metallo

Piastre/pattini di scorrimento trasmissione dig

Set salvaservo e supporti trasmissione dig

Scocca ammortizzatore fi lettata in alluminio
11x41,5mm HA (2)

Molla 13x70mm 0,72lbs/in (326 g/pollice), viola (2)
Molla 13x70mm 1,72lbs/in (780 g/pollice), rosso (2)
Molla 13x70mm 2,4lbs/in (1,08 kg/pollice), verde (2)

Vite a testa tonda con esagono incassato M3x25mm

54

Part # Description Beschreibung Description Descrizione

AXIC0013 AXA013 Cap Hd M2x6mm Blk Oxide

AXIC0115 AXA115 Hex Skt Butn Head M3x10mm

AXIC0118 AXA144 Hex Flt Hd M3x8mm Blk10mm
AXIC0146 AXA146 Hex Skt Flat Hd M3x12mm
AXIC0218 AXA1218 Bearing 5x10x4mm
AXIC0221 AXA1221 Bearing 5x11x4mm
AXIC0286 AXA0286 Screw Shaft M4x2.5x12mm
AXIC0291 AXA291 Set Scr M4x4mm Blk Ox(6)
AXIC0795 AX31586 Wb8-hd Std Driveshafts
AXIC1009 AXA0109 Hex Skt Oversize M3x10mm

AXIC1148 AX31148 Wb8-hd Drvshft Coupler

AXIC1180

AXA118 Hex Socket BtnHd

M3x18mm(10)
AXIC1243 AXA1243 Bearing 15x21x4mm (2)
AXIC3066 AX31066 Cap Hd M2x8mm Blk (10)
AXIC3150 AX31250 Ser Nyl Nut Blk 4mm(10)
AXIC3165 AX30165 Pin 2.5x12mm (6)
AXIC4406 AX31406 Bearing 7x14x3.5mm (2)
AXIC4407 AX31407 Bearing 5x14x5mm (2)

AX31565

1.9" Nitto Trail Grappler Monster

Truck R35 Compound Tire (2)

DYNS2213 WPAE-5L Brshd ESC LED Port w/IC3

SPMS614 S614 Metal Gear Servo 23T WP S614 Metallgetriebeservo 23T WP

SPMSRX300 SRX300 3CH Receiver SRX300 3CH Empfänger Récepteur 3 canaux SRX300 Ricevitore SRX300 3 canali
SPMSSX107 SX107 Micro Metal Gear Servo SX107 Mikro-Metallgetriebeservo Micro servo à engrenages métalliques SX107 Micro servo con ingranaggi in metallo SX107
SPMSTX300 Stx 3Ch 2.4 Ghz Fhss Radio Sys Stx 2,4Ghz Fhss-Funksys Mit 3 Kan Système Radio Stx 3Canaux 2,4Ghz Fhss Sistema Radio Fhss Stx 3 Ch 2,4 Ghz

Inbusschraube, M2x6mm, Schwarzoxid Vis d’assemblage creuse M2x6mm brunie Vite a testa cilindrica M2x6mm ossido nero

Sechskant-Rundkopfschraube, M3x10mm Douille à six pans à tête bombée M3x10mm

Sechskant-Flachkopfschraube, M3x8mm, schwarz (10) Douille à six pans à tête plate M3x8mm noire (10) Vite a testa piana esagonale M3x8mm nero (10)
Sechskant-Flachkopfschraube, M3x12mm Douille à six pans à tête plate M3x12mm
Lager 5x10x4mm Roulement 5x10x4mm Cuscinetto 5x10x4mm
Lager 5x11x4mm Roulement 5x11x4mm Cuscinetto 5x11x4mm
Schraubenschaft M4x2,5x12 mm Tige de vis M4x2,5x12mm Albero fi lettato M4x2.5x12mm
Stellschraube, M4x4mm, Schwarzoxid (6) Vis de fi xation M4x4mm brunie (6) Vite di fermo M4x4 mm ossido nero (6)
WB8-HD Standard-Antriebswelle Arbre de transmission standard WB8-HD Albero di trasmissione standard WB8-HD
Sechskant-Übergröße M3x10mm Douille à 6 pans surdimensionnée M3x10mm Viti oversize con esagono incassato M3x10mm

WB8-HD-Antriebswellenkupplung

Sechskant-Rundkopfschraube M3x18mm (10) Douille à six pans à tête bombée M3x18mm (10)

Lager 15x21x4mm (2) Roulement à billes 15x21x4mm (2) Cuscinetto 15x21x4mm (2)
Inbusschraube M2x8mm, schwarz (10) Vis d’assemblage creuse M2x8mm noire (10) Vite a testa cilindrica M2x8mm nero (10)
Nylon-Feststellfl anschmutter, 4mm (10) Contre-écrou en nylon strié 4mm (10) Dato fl angiato Nylock nero 4mm (10)
Stift 2,5x12mm (6) Axe M2,5x12mm (6) Perno 2,5x12mm (6)
Lager 7x14x3,5mm (2) Roulement 7x14x3,5mm (2) Cuscinetto 7x14x3,5mm (2)
Lager 5x14x5mm (2) Roulement 5x14x5 mm (2) Cuscinetto 5x14x5mm (2)

1,9Zoll Nitto Trail Grappler Monster-Truck
R35 Compound Reifen (2)

WPAE-5L gebürsteter Geschwindigkeitsregler
LED-Anschluss mit IC3

Ensemble de couplage d’arbre de transmission
WB8-HD

Pneu 1.9" Nitto Trail Grappler Monster
Truck R35 Compound (2)

Port DEL de variateur ESC à balais WPAE­5L avec IC3

Servo à engrenages métalliques S614, 23
dents, étanche

Vite a testa tonda con esagono incassato
M3x10mm

Vite a testa piana con esagono incassato M3x12mm

Accoppiamento albero trasmissione WB8-HD

Viti a testa tonda con esagono incassato
M3x18mm (10)

Pneumatico compound 1.9" Nitto Trail
Grappler Monster Truck R35 (2)

ESC con spazzole WPAE-5L porta LED con
IC3

Servo con ingranaggi in metallo S614 23T
WP

ELECTRONICS // ELECTRONIK // COMPOSANTS ÉLECTRONIQUES // ELETTRONICA

Part # Description Beschreibung Description Descrizione

AX31312 35T Electric Motor 35T Elektromotor Moteur électrique 35T Motore elettrico 35T
SPMSTX300 STX3 3CH Radio STX3 3CH Sender Radio 3 canaux STX3 Radiocomando STX3 3 canali
SPMSRX300 SRX300 3CH Receiver SRX300 3CH Empfänger Récepteur 3 canaux SRX300 Ricevitore SRX300 3 canali

SPMS614 S614 Metal Gear Servo 23T WP S614 Metallgetriebeservo 23T WP

Servo à engrenages métalliques S614, 23
dents, étanche

SPMSSX107 SX107 Micro Metal Gear Servo SX107 Mikro-Metallgetriebeservo Micro servo à engrenages métalliques SX107 Micro servo con ingranaggi in metallo SX107

DYNS2213

AE-5L ESC w/LED Ports and Lights

(2 White, 4 White, 2 Red)

AE-5L Geschwindigkeitsregler mit LED­Anschlüssen und -Leuchten
(2 x weiß, 4 x weiß, 2 x rot)

Variateur ESC AE-5L avec ports et témoins
DEL (2 blancs, 4 blancs, 2 rouges)

Servo con ingranaggi in metallo S614 23T
WP

ESC AE-5L con porte e luci LED
(2 bianche, 4 bianche, 2 rosse)

55

OFFICIALLY LICENSED BY:

AXI03000

facebook.com/axialinc | instagram.com/axialracing | twitter.com/axialrc

youtube.com/axialvideos | fl ickr.com/axialrc

©2019 Horizon Hobby, LLC.
Axial, the Axial logo, Capra, DSM, STX3, IC3 and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC.
The Spektrum trademark is used with permission of Bachmann Industries, Inc. Nitto® and Trail Grappler® are registered trademarks of Nitto Tire U.S.A., Inc.
The CRC name and logo are trademarks or registered trademarks of Casey Currie Motorsports. The Raceline Wheels name and logo are trademarks or registered
trademarks of Allied Wheel Components, Inc. All other trademarks, service marks and logos are property of their respective owners.
Completed 11/19 AXI03000 59181.1
