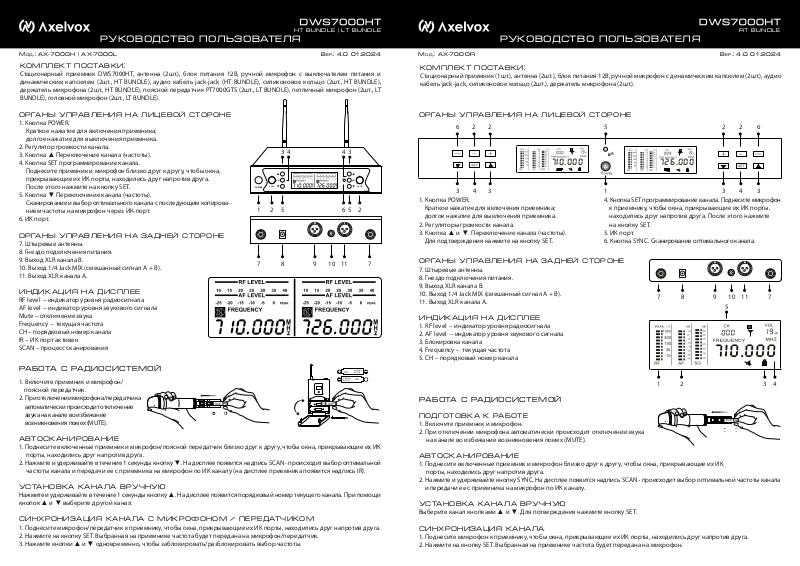

HT BUNDLE | LT BUNDL E
Руководство пользователя
RT BUNDLE
Руководство пользователя

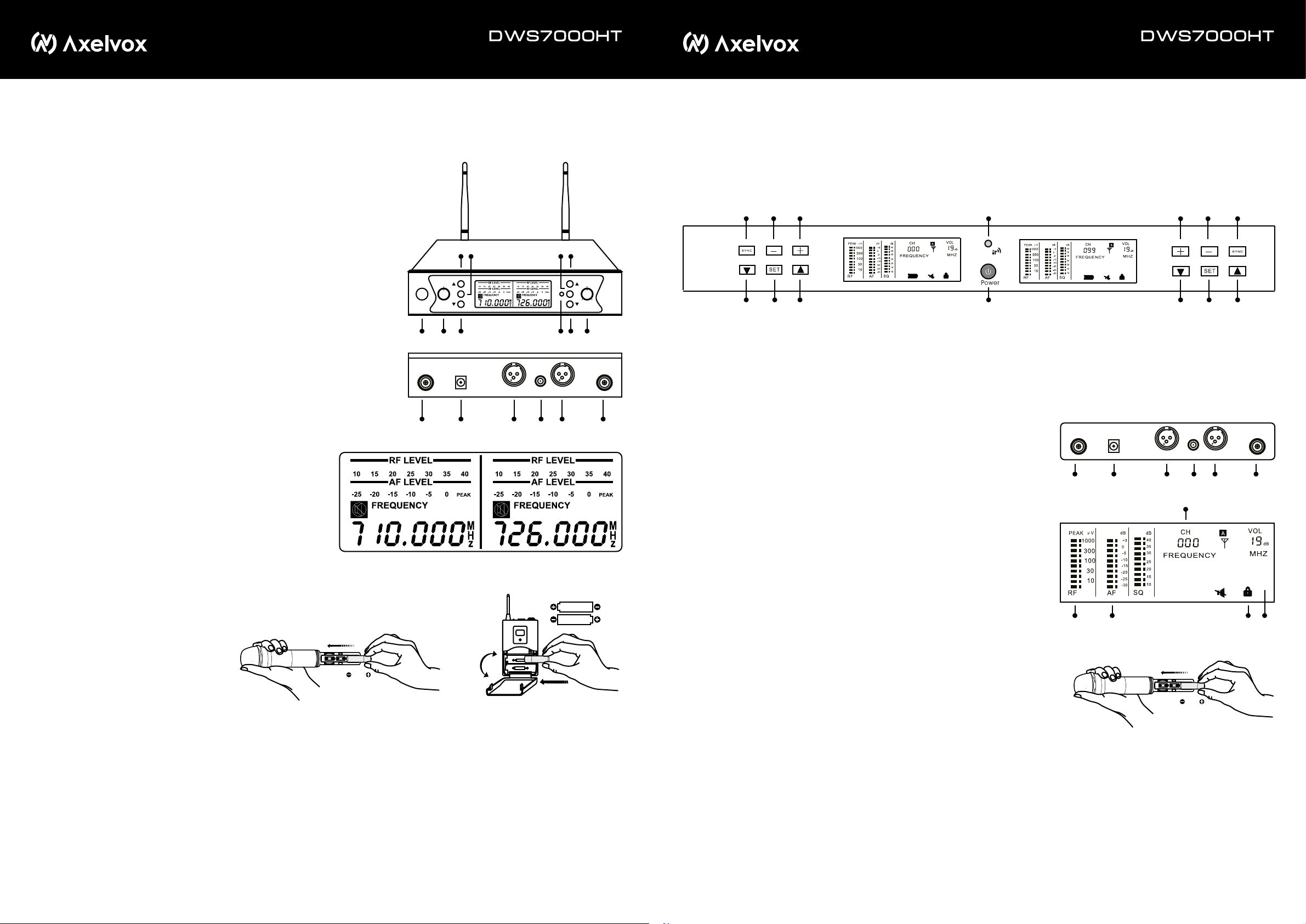

МОД. : AX-7000H | AX-7000L
ВЕР.: 4 .0 01.2024
Комплект поставки:
Стационарный приемник DWS7000HT, антенна (2шт.), блок питания 12В, ручной микрофон с выключателем питания и
динамическим капсюлем (2шт., HT BUNDLE), аудио кабель jack-jack (HT BUNDLE), силиконовое кольцо (2шт., HT BUNDLE),
держатель микрофона (2шт., HT BUNDLE), поясной передатчик PT7000GTS (2шт., LT BUNDLE), петличный микрофон (2шт., LT
BUNDLE), головной микрофон (2шт., LT BUNDLE).
Органы управления на лицевой стороне
1. Кнопка POWER.
Краткое нажатие для включения приемника;
долгое нажатие для выключения приемника.
2. Регулятор громкости канала.
3. Кнопка ▲ Переключение канала (частоты).
3 4
4. Кнопка SET программирование канала.
Поднесите приемник и микрофон близко друг к другу, чтобы окна,
прикрывающие их ИК порты, находились друг напротив друга.
После этого нажмите на кнопку SET.
POWER
SET
VOL A
SET
– +
VOL B
5. Кнопка ▼ Переключение канала (частоты).
Сканирование и выбор оптимального канала с последующим копирова нием частоты на микрофон через ИК-порт.
1 2 5
56342
6. ИК порт.
Органы управления на задней стороне
7. Штыревые антенны.
8. Гнездо подключения питания.
9. Выход XLR канала B.
10. Выход 1/4 Jack MIX (смешанный сигнал A + B).
7 9 10 118 7
11. Выход XLR канала A.
Индикация на дисплее
RF level – индикатор уровня радиосигнала
AF level – индикатор уровня звукового сигнала
Mute – отключение звука
Frequency – текущая частота
CH – порядковый номер канала
IR – ИК порт активен
SCAN – процесс сканирования
Работа с радиосистемой
1. Включите приемник и микрофон/
AA
ALKALINE
BATTERY
ALKALINE
BATTERY
AA
поясной передатчик.
2. При отключении микрофона/передатчика
автоматически происходит отключение
ALKALINE
BATTERY
AA
ALKALINE
AA
BATTERY
звука на канале во избежание
возникновения помех (MUTE).
Автосканирование
1. Поднесите включенные приемник и микрофон/поясной передатчик близко друг к другу, чтобы окна, прикрывающие их ИК
порты, находились друг напротив друга.
2. Нажмите и удерживайте в течение 1 секунды кнопку ▼. На дисплее появится надпись SCAN - происходит выбор оптимальной
частоты канала и передачи ее с приемника на микрофон по ИК каналу (на дисплее приемника появится надпись IR).
Установка канала вручную
Нажмите и удерживайте в течение 1 секунды кнопку ▲. На дисплее появится порядковый номер текущего канала. При помощи
кнопок ▲ и ▼ выберите другой канал.
Синхронизация канала с микрофоном / передатчиком
1. Поднесите микрофон/передатчик к приемнику, чтобы окна, прикрывающие их ИК порты, находились друг напротив друга.
2. Нажмите на кнопку SET. Выбранная на приемнике частота будет передана на микрофон/передатчик.
3. Нажмите кнопки ▲ и ▼ одновременно, чтобы заблокировать/разблокировать выбор частоты.
МОД. : AX-7000R
ВЕР.: 4 .0 01.2024
Комплект поставки:
Стационарный приемник (1шт.), антенна (2шт.), блок питания 12В, ручной микрофон с динамическим капсюлем (2шт.), аудио
кабель jack-jack, силиконовое кольцо (2шт.), держатель микрофона (2шт.).
Органы управления на лицевой стороне
26 2 5
2 2 6
710.000 726.000
13 3 34 4 3
1. Кнопка POWER.
Краткое нажатие для включения приемника;
долгое нажатие для выключения приемника.
2. Регуляторы громкости канала.
3. Кнопка ▲ и ▼. Переключение канала (частоты).
Для подтверждения нажмите на кнопку SET.
Органы управления на задней стороне
7. Штыревые антенны.
8. Гнездо подключения питания.
9. Выход XLR канала B.
10. Выход 1/4 Jack MIX (смешанный сигнал A + B).
11. Выход XLR канала A.
Индикация на дисплее
1. RF level – индикатор уровня радиосигнала
2. AF level – индикатор уровня звукового сигнала
3. Блокировка канала
4. Frequency – текущая частота
5. CH – порядковый номер канала
Работа с радиосистемой
Подготовка к работе
1. Включите приемник и микрофон.
2. При отключении микрофона автоматически происходит отключение звука
на канале во избежание возникновения помех (MUTE).
Автосканирование
1. Поднесите включенные приемник и микрофон близко друг к другу, чтобы окна, прикрывающие их ИК
порты, находились друг напротив друга.
2. Нажмите и удерживайте кнопку SYNC. На дисплее появится надпись SCAN - происходит выбор оптимальной частоты канала
и передачи ее с приемника на микрофон по ИК каналу.
Установка канала вручную
Выберите канал кнопками ▲ и ▼. Для потверждения нажмите кнопку SET.
Синхронизация канала
1. Поднесите микрофон к приемнику, чтобы окна, прикрывающие их ИК порты, находились друг напротив друга.
2. Нажмите на кнопку SET. Выбранная на приемнике частота будет передана на микрофон.
4. Кнопка SET программирование канала. Поднесите микрофон
к приемнику, чтобы окна, прикрывающие их ИК порты,
находились друг напротив друга. После этого нажмите
на кнопку SET.
5. ИК порт.
6. Кнопка SYNС. Сканирование оптимального канала.
7 9 10 118 7
5
710.000
1 2 3 4
ALKALINE
AA
BATTERY
Page 2
Руководство пользователя
ST BUNDLE
PM BUNDLE
Руководство пользователя

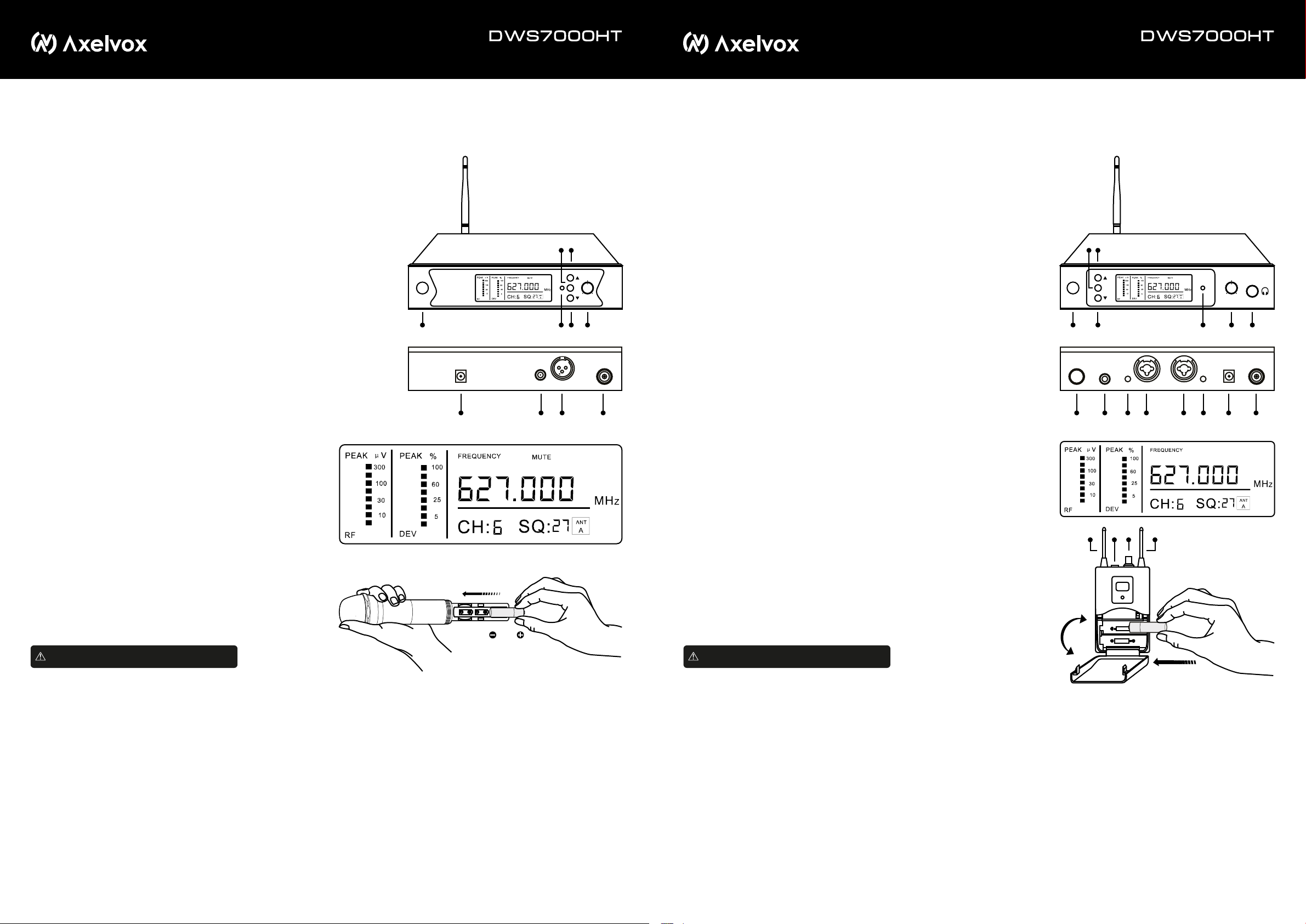

МОД. : AX-7000S
ВЕР.: 4 .0 01.2024
Комплект поставки:
Стационарный приемник DWS7000HT, ручной микрофон с выключателем питания и динамическим капсюлем (1шт.), антенна
(1шт.), блок питания 12В, аудио кабель jack-jack, держатель микрофона (1шт.).
Органы управления на лицевой стороне
1. Кнопка POWER.
Краткое нажатие для включения приемника;
долгое нажатие для выключения приемника.
2. Регулятор громкости канала.
3. Кнопка ▲ Переключение канала (частоты).
4. Кнопка SET программирование канала.
Поднесите приемник и микрофон близко друг к другу, чтобы окна,
прикрывающие их ИК порты, находились друг напротив друга.
После этого нажмите на кнопку SET.
5. Кнопка ▼ Переключение канала (частоты).
POWER
SET
– +
VOL A
Сканирование и выбор оптимального канала с последующим копирова нием частоты на микрофон через ИК-порт.
6. ИК порт.
1 56342
Органы управления на задней стороне
7. Гнездо подключения питания.
8. Выход 1/4 Jack.
9. Выход XLR.
10. Штыревая антенна.
8 97 10
Индикация на дисплее
RF level – индикатор уровня радиосигнала
AF level – индикатор уровня звукового сигнала
Mute – отключение звука
Frequency – текущая частота
CH – порядковый номер канала
IR – ИК порт активен
SCAN – процесс сканирования
Работа с радиосистемой
МОД. : AX-7000P
ВЕР.: 4 .0 01.2024
Комплект поставки:
Стационарный передатчик DWS7000HT, поясной приемник (1шт.), антенна (1шт.), блок питания 12В, наушники в чехле (1шт.),
аудио кабель jack-jack (2 шт.).
Органы управления на лицевой стороне
1. Кнопка POWER.
Краткое нажатие для включения приемника;
долгое нажатие для выключения приемника.
2. Кнопка SET синхронизация канала на приемнике.
Поднесите приемник и поясной приемник близко друг к другу, чтобы
окна, прикрывающие их ИК порты, находились друг напротив друга.
32
После этого нажмите на кнопку SET.
3. Кнопка ▲ Переключение канала (частоты).
4. Кнопка ▼ Переключение канала (частоты).
5. ИК порт.
POWER
SET
– +
VOLUME
6. Регулятор громкости канала.
7. Выход на наушники.
1 4 5
6 7
Органы управления на задней стороне
8. Аудио выход L+R.
9. Аудио вход L+R.
10. Регулятор громкости L.
11. Аудио вход L.
12. Аудио вход R.
13. Регулятор громкости R.
8 9 10 11 12 13 14 15
14. Гнездо подключения питания.
15. Штыревая антенна.
Индикация на дисплее
RF level – индикатор уровня радиосигнала
DEV level – индикатор уровня звукового сигнала
Frequency – текущая частота
CH – порядковый номер канала
IR – ИК порт активен
1 12 3
1. Антенны.
2. Выход на наушники.
3. Вкл./выкл.,
регулятор громкости.
Работа с радиосистемой
Подготовка к работе
ALKALINE
BATTERY
AA
1. Вставьте батареи AA в отсек микрофона.
Соблюдайте полярность при установке батарей.
Батареи в комплект не входят.
2. Включите приемник и микрофон.
3. При отключении микрофона автоматически происходит отключение звука на канале во избежание возникновения помех (MUTE).
Автосканирование
1. Поднесите включенные приемник и микрофон близко друг к другу, чтобы окна, прикрывающие их ИК порты, находились
друг напротив друга.
2. Нажмите и удерживайте в течение 1 секунды кнопку ▼. На дисплее появится надпись SCAN - происходит выбор оптимальной
частоты канала и передачи ее с приемника на микрофон по ИК каналу (на дисплее приемника появится надпись IR).
Установка канала вручную
Нажмите и удерживайте в течение 1 секунды кнопку ▲. На дисплее появится порядковый номер текущего канала. При помощи
кнопок ▲ и ▼ выберите другой канал.
Синхронизация канала с микрофоном
1. Поднесите микрофон к приемнику, чтобы окна, прикрывающие их ИК порты, находились друг напротив друга.
2. Нажмите на кнопку SET. Выбранная на приемнике частота будет передана на микрофон.
3. Нажмите кнопки ▲ и ▼ одновременно, чтобы заблокировать/разблокировать выбор частоты.
Подготовка к работе
1. Вставьте батареи AA в отсек поясного приемника.
Соблюдайте полярность при установке батарей.
ALKALINE
AA
BATTERY
Батареи в комплект не входят.
2. Включите передатчик и поясной приемник.
Установка канала вручную
Нажмите и удерживайте в течение 1 секунды кнопку ▲. На дисплее появится порядковый номер текущего канала. При помощи
кнопок ▲ и ▼ выберите другой канал.
Синхронизация канала с поясным приемником
1. Поднесите поясной передатчик к приемнику, чтобы окна, прикрывающие их ИК порты, находились друг напротив друга.
2. Нажмите на кнопку SET. Будет произведена синхронизация приемника и передатчика.
3. Нажмите кнопки ▲ и ▼ одновременно, чтобы заблокировать/разблокировать выбор частоты.
