AWT GE108-1TSL, GE101TSL, GE106TSL, GE108TSL, GE103TSL Installation And Operation Instructions Manual

Whirlpools TSL-Serie
Massage bathtube TSL-Series

DE Montage - und Bedienungsanweisung
GB Installation and operation instructions

AttentionsHinweise

Sicherheitshinweise

1. Lesen und befolgen Sie die Anleitung.

2. Das Produkt muss mit 16A abgesichert werden.

3. Die Installation muss durch Fachpersonal erfolgen.

4. Verwenden Sie für den Elektroanschluss ein Anschlusskabel mit einem
Durchmesser von 2,5mm².

5. Nachträgliche Veränderungen am Produkt sind nicht vorgesehen.

6. Nutzen Sie das Produkt nicht unter Einfluss von Alkohol oder anderen Drogen.

7. Minderjährige dürfen das Produkt nur unter Aufsicht von Erwachsenen benutzen.

8. Nutzen Sie keine Flüssigkeiten wie Schwefelsäure, Salzsäure, Scheuermilch
oder Alkali Alkohol zur Reinigung.

9. Bitte berühren Sie kurz nach und während der Nutzung nicht die Wasserpumpe, da
sich diese beim Betrieb aufheizt.

10. Die Wasserlinie für eine optimale Füllmenge liegt bei 30mm über der obersten Düse.

11. Sorgen Sie dafür, dass keine Objekte in die Ansaugöffnung geraten.

12. Achtung: Die Wassertemperatur darf 60 Grad Celsius nicht überschreiten.

13. Achtung: Das Produkt muss mit einem FI-Schutzschalter (30mA) gesichert sein.

14. Lagern Sie das Produkt nicht bei Kälte oder Frost.

15. Das Produkt ist nur für den Einsatz im beheizten Innenraum geeignet.

16. Die beiliegenden Schläuche, Verbindungswinkel, Reduzierungen etc. sind nur für
interne Verbindungen im drucklosen Bereich und nicht für den Wasserzulauf geeignet.

17. Der Wasserdruck muss zwischen 2,5 und 5 bar liegen.

18. Das Anschlussmaß für den Wasserzulauf beträgt 1 1/2 Zoll.

Installationsanleitung

1. Bestimmen Sie den Montageort.

2. Richten Sie das Produkt aus. Nutzen Sie dazu die verstellbaren Füße.

3. Die Wasseranschlüsse und der Abfluss müssen fachgerecht angeschlossen
werden. Der Abfluss befindet sich am Boden und hat einen Durchmesser von
38mm. Das Abflussrohr ist flexibel.

4. Schließen Sie das Produkt an den Strom an. Bitte beachten Sie die technischen Daten.
Der Stromanschluss muss fachgerecht erfolgen.

5. Überprüfen Sie alle Anschlüsse und stellen Sie sicher, dass sich kein Schmutz
in der Wanne befindet.

6. Befüllen Sie die Wanne und achten Sie darauf, dass diese dicht ist. Wenn die optimale
Füllmenge erreicht ist testen Sie die Funktionen am Bedienfeld.

7. Richten Sie das Produkt final.

8. Das Produkt muss zur Abdichtung versiegelt und gegen eine geflieste Wand gestellt werden.

Wartung

1. Reinigung des Acryl:
Verwenden Sie zur Reinigung ein Tuch oder einen Schwamm.
Um leichte Kratzer zu entfernen kann 1500 Nassschleifpapier verwendet werden.
Zahnpasta eignet sich zur Politur.
Es dürfen keine ätzenden Flüssigkeiten verwendet werden.

2. Reinigung der anderen Komponenten:
Zur Oberflächenreinigung der anderen Komponenten kann ein grobes Tuch
verwendet werden.

3. Reinigung des Ansauggitters:
Entfernen Sie zur Reinigung das Ansauggitter.
Es dürfen keine ätzenden Flüssigkeiten verwendet werden.

Safety instructions

1. Read and follow the instructions.

2. The product must be connected to a socket that meets the ipx4 rating.

3. Installation of the power unit must be carried out by electrician or distributor.

4. All pump‘s must be grounded.
The copper core ground wire specification should not be less than 2.5mm².

5. It is not allowed to modify the product, this voids warranty.

6. It is strictly forbidden to use this product after drinking or taking drugs.

7. Minors must be under parental supervision.

8. Do not use the strong corrosive liquids, such as sulfuric acid, hydrochloric acid,
alkaline liquor to clean this product.

9. Please stay clear of the pump‘s, these are hot while in use.

10. Please make sure that there is sufficient water in the tub,
this must at least reach 30mm above the highest jet.

11. The water intake must be kept clear at all times.

12. Do not use water over 60°C, this could damage to the product.

13. The use of this product without GFCI/RCD is prohibited.

14. Store in a warm and dry place.

15. No suitable for outdoor use.

16. The extra hozes and pipes are‘nt suitable for constant presured connections.
So these can‘t be used to connect the product to the house water system.

17. The water pressure should be between 2,5-5 bar.

18. The product can be connected using 1 1/2 inch reinforced hose.

Installation instructions

1. Determine where the product will be placed.

2. The product must be level, small adjustments can be made by turning the feet.

3. Connect the water inlet and drain, these must be installed by professionals.
Make sure there are no knots in the hoses, the drain flexible and is 38mm.

4. Connect the product to the powerline. Please watch the technical specs.

5. Check all connections to make sure that these are clean and dry.

6. Fill the pool with water and check for any leaks.

Attention

Maintenance instructions

1. Acrylic surface cleaning:
Daily cleaning can be done with flannel or sponge and water; if there is any scratch on the surface of the
product, please use 1500 water grind paper to lightly grind the scratch, then use toothpaste and flannel to
polish it; Please do not use corrosive liquids.

2. Chrome cleaning.
This can be cleaned with a flannel or sponge.

3. Water intake cleaning:
Unscrew the top of the intake, take out the net. Clean the net under running water.

Inhalt

AttentionsInhalt/Content

1. Materialbeschreibung

GE101TSL............................................

GE103TSL............................................

GE104TSL............................................

GE105TSL............................................

GE106TSL............................................

GE108/108-1/108-2TSL........................

GE109/109-1/109-2TSL........................

GE111TSL.............................................

GE113/113-1TSL...................................

GE114TSL.............................................

GE115TSL.............................................

GE119TSL.............................................

GE120TSL.............................................

GE123TSL.............................................

2. Wasser- und Elektroinstallation

GE101TSL.............................................

GE103TSL.............................................

GE104TSL.............................................

GE105TSL.............................................

GE106TSL.............................................

GE108/108-1/108-2TSL........................

GE109/109-1/109-2TSL........................

GE111TSL.............................................

GE113/113-1TSL...................................

GE114TSL.............................................

GE115TSL.............................................

GE119TSL.............................................

GE120TSL.............................................

GE123TSL.............................................

01
02
03
04
05
06
07
08
09
10
11
12
13
14

15
15
16
16
17
17
18
18
19
19
20
20
21
21

1. Spare parts

GE101TSL............................................

GE103TSL............................................

GE104TSL............................................

GE105TSL............................................

GE106TSL............................................

GE108/108-1/108-2TSL........................

GE109/109-1/109-2TSL........................

GE111TSL.............................................

GE113/113-1TSL...................................

GE114TSL.............................................

GE115TSL.............................................

GE119TSL.............................................

GE120TSL............................................

GE123TSL............................................

2. Water- and electricity location

GE101TSL............................................

GE103TSL............................................

GE104TSL............................................

GE105TSL............................................

GE106TSL............................................

GE108/108-1/108-2TSL........................

GE109/109-1/109-2TSL........................

GE111TSL.............................................

GE113/113-1TSL...................................

GE114TSL.............................................

GE115TSL.............................................

GE119TSL.............................................

GE120TSL............................................

GE123TSL............................................

01
02
03
04
05
06
07
08
09
10
11
12
13
14

15
15
16
16
17
17
18
18
19
19
20
20
21
21

3. Produktinstallation

Abnehmbare Schürze...........................

Feste Schürze.......................................

Variable Schürze...................................

4. Armatur

Information............................................

5. Bedienungsanleitung

TSL-Serie..............................................

6. Elektronik

Schaltplan..............................................

7. Fehlerbehebung

Problemlösung......................................

22
24
26

28

30

36

38

3. Product assembly

Detachable skirt panel series................

Conjoined skirt panel series..................

Skirt in general using............................

4. Faucet

Information............................................

5. User manual

TSL-Serie..............................................

6. Electronic

Wiring principle......................................

7. Troubleshooting

Solution.................................................

22
24
26

28

30

36

38

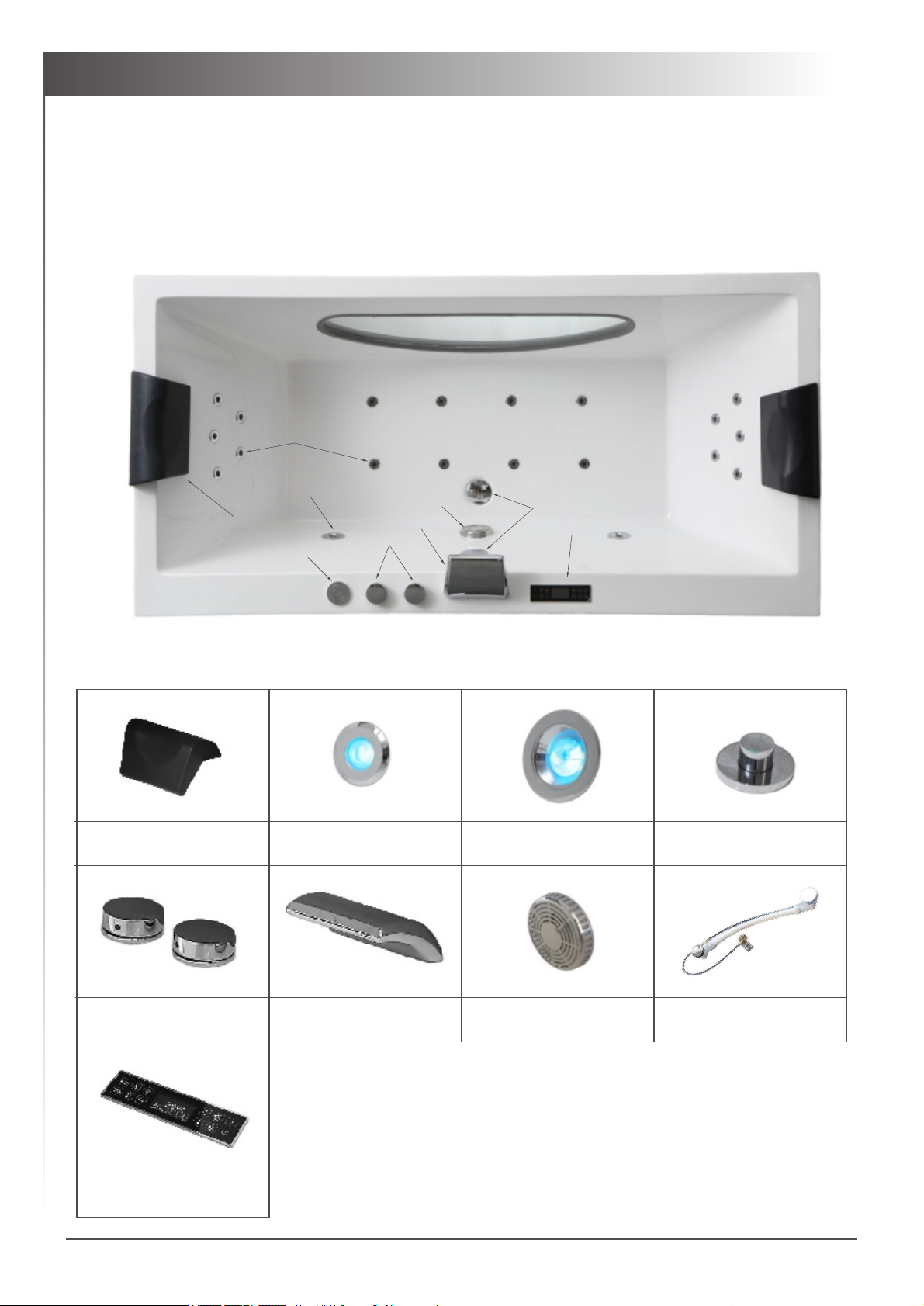

GE101TSL
