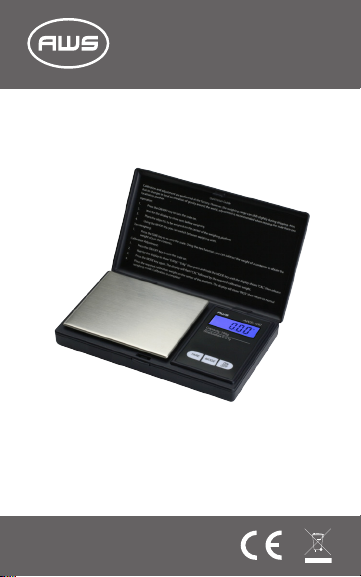

AWS-Series
AWS-100-CAL (100x0.01g)
Copyright © 2016 American Weigh Scales, Inc.
All rights reserved. Rev. 7
User Manual
AWS-70 (70x0.01g)
AWS-100 (100x0.01g)
AWS-201 (200gx0.01g)
AWS-250 (250x0.1g)
AWS-600 (600x0.1g)
AWS-1KG (1000gx0.1g)
AWS-Series
Thank you for purchasing the American Weigh
AWS-Series digital pocket scale. Please read all operating
instructions carefully before use. Scales are precision
measuring devices and should always be handled with
proper care. To ensure years of reliable service, keep these
simple tips in mind:
Do not exceed the scale’s maximum capacity. This scale has
integrated overload protection, but any overload protection
has its limits!
• Avoid exposure to extreme heat or cold. Scales
• Allow your scale to warm up for 30-60 seconds before
• Store your scale in a clean, dry location. Dust, dirt,
• Avoid using your scale in close proximity to strong
• Always weigh on a at and level surface, free from
• Gently apply all items to be weighed. Do not drop
• Avoid dropping your scale. The warranty does not
• Check the batteries rst if you are having any trouble
• For best accuracy, calibration should be checked
- English
perform best at normal room temperature. If
temperatures have changed dramatically, recalibration
may be necessary.
performing calibration (if available).
and moisture can accumulate on the weighing
sensors and electronics causing inaccuracy or
malfunction.
radio wave emitting devices such as cordless phones.
vibrations and drafts. The corner of a room is usually
the most stable.
items onto the weighing platform.
cover damage due to rough treatment or overload.
with your scale. This simple step can remedy most
scale issues.
and adjusted occasionally as part of routine scale
maintenance.

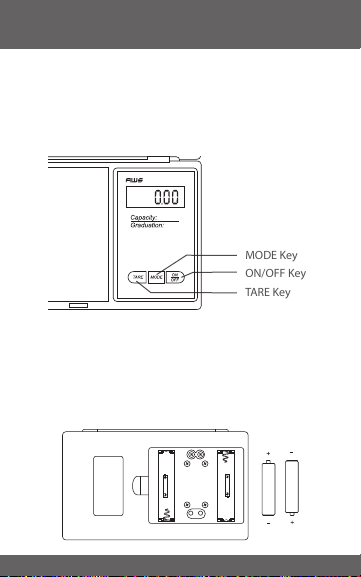

I. Part List
MODE Key
TARE Key
ON/OFF Key
1. Scale
2. Cover/Expansion Tray
3. AAA Batteries (x2)
II. Key Description
III. Battery Installation
1. Before using the scale for the rst time, check
the battery compartment and remove any plastic
insulation strips or packaging that may be in place to
prevent battery drainage during shipping/storage.
2. If you are replacing the batteries, make sure the
positive and negative contacts are properly aligned.
AWS-Series
IV. Operation
1. Place the scale on a at, level surface and press the
2. Once the start-up process completes and the scale
3. Place the quantity to be weighed onto the weighing
4. Wait a couple seconds for the display to stabilize
5. To turn the scale OFF, press and hold the ON/OFF
V. Changing the Unit of Measure
1. Press the MODE key to change the scales displayed
2. If the scale is turned off then back on, it will default
• 0.1g Version Units: g (gram) oz (ounce) ozt
• 0.01g Version Units: g (gram) oz (ounce) ct
VI. Using the Tare Feature
You can use this scale’s tare feature to subtract the weight
of an empty container or vessel for net weight determination.
NOTE: The weight of the container will subtract from the
available capacity.
1. Place the empty container or vessel on the weighing
2. Press the TARE key once. The display will then
- English
ON/OFF key to turn the scale on.
goes to zero you are ready to weigh.
platform.
before taking a weight reading.
key. The scale also has an auto-off feature and will
automatically turn off after 90 seconds of non-use.
unit of measure.
to the last unit used.
(troy ounce) dwt (pennyweight)
(carat) gn (grain)
platform.
reset to zero. If the container is removed, it’s weight
will be displayed as a negative number.
3. You may now ll the container with the quantity to
be weighed. The display will show the net weight of
the contents.
4. To return to normal weight display (gross weight),
remove any items from the weighing platform and
press the TARE key again to re-zero the scale.
VII. Calibration
Calibration and adjustment are performed at the factory.
However, the weighing range can shift slightly during
shipping. Also, due to changes in local acceleration of gravity
around the world, adjustment is recommended when moving
the scale from one location to another. To check calibration:
1. Place the required calibration weight on the scale
and note the displayed value.
2. If the displayed value is not within acceptable
tolerance (see chart below), adjustment is required.
Model Accept-
Tolerance
AWS-70 0.02g 50g OIML M2
AWS-100 0.02g 100g OIML M2
AWS-100-CAL 0.02g 100g OIML M2
AWS-201 0.02g 100g & 200g OIML M2
AWS-250 0.2g 200g OIML M2
AWS-600 0.2g 500g OIML M2
AWS-1KG 0.2g 500g OIML M2
able
(±)
Calibration
Weight
Recommended
Accuracy Class
AWS-Series
VIII. Adjustment
1. Turn the scale on by pressing the ON/OFF key.
2. Wait for the display to show “0.0g” or “0.00g” then
3. Press the MODE key again. The display will ash
4. Place the required calibration weight on the center
IX. Troubleshooting
• Problem: Scale will not turn on
• Solution: Check the batteries
• Problem: Displayed weight uctuates randomly
• Solution: Make sure your workspace is stable and
• Problem: Displayed weight is inaccurate
• Solution: Perform a calibration adjustment
X. Error Codes
1. OUTZ - Zero range has shifted. Perform calibration
2. 88888 - Maximum capacity exceeded. Remove the
3. L - Batteries are low. Replace the batteries.
- English
press and hold the MODE key until the display
shows “CAL”, then release.
“CAL” followed by the required calibration weight.
of the platform. The display will show “PASS” then
return to normal weighing mode. Calibration is
complete! You may now turn the scale off.
free of any air currents or vibration
adjustment. If the problem persists, the load cell may
be permanently damaged due to overloading.
extra weight to avoid damaging the load cell.
XI. Specications
AWS-70 AWS-100 /
AWS-100-CAL
Max. Capacity 70g 100g 200g
Readability 0.01g 0.01g 0.01g
AWS-600 AWS-250 AWS-1KG
Max. Capacity 600g 250g 1000g
Readability 0.1g 0.1g 0.1g
Common Specications
Power Two (2) AAA Batteries
Dimensions 3.0 x 5.0 x 0.8 in.
Platform Dimensions 2.5 x 3.0 in.
Warranty 10 Year Limited Warranty
XII. Capacity/Readability Charts
AWS-70 AWS-100 /
70x0.01g
2.47x0.001oz
350x0.05ct
1080.2x0.2gn
AWS-250 AWS-600 AWS-1KG
250x0.1g
8.818x0.01oz
8.038x0.01ozt
160.8x0.1dwt
AWS-100-CAL
100x0.01g
3.528x0.001oz
500x0.05ct
1543x0.2gn
600x0.1g
21.16x0.01oz
19.29x0.01ozt
385x0.1dwt
AWS-201
200x0.01g
7.05x0.001oz
1000x0.05ct
3086x0.2gn
1000x0.1g
35.27x0.01oz
32.15x0.01ozt
643.1x0.1dwt
AWS-201
AWS-Series
Merci d’avoir acheté cette balance numérique de poche
AWS-Series d’American Weigh. Veuillez lire le mode d’emploi
attentivement avant utilisation. Les balances sont des appareils
de mesure de précision et doivent toujours être manipulées avec
soin. Pour assurer un fonctionnement able des années durant,
veuillez garder ces simples conseils à l’esprit :
• Ne pas dépasser la capacité maximale de la balance.
• Éviter d’exposer la balance à des températures extrêmes,
• Laisser la balance chauffer pendant 30-60 secondes avant
• Ranger la balance dans un endroit propre et sec.
• Éviter d’utiliser la balance à proximité immédiate
• Toujours utiliser la balance sur une surface plane et
• Poser délicatement les objets devant être pesés. Ne pas
• Éviter de laisser tomber la balance. La garantie ne couvre
• Vérier les piles si un problème est détecté sur la balance.
• Pour une meilleure précision, le calibrage doit être vérié
- Français
Cette balance possède une protection intégrée antisurcharge, mais même une protection anti-surcharge a ses
limites!
chaudes ou froides. Les balances fonctionnent mieux à
des températures normales. Si la température a nettement
changé, un nouveau calibrage pourrait être nécessaire.
d’effectuer le calibrage (si disponible).
Poussière, saleté et humidité peuvent s’accumuler sur
les capteurs de pesage et sur les circuits électroniques
occasionnant imprécisions et dysfonctionnements.
d’appareils émettant des ondes radio tels que les
téléphones sans l.
horizontale, sans vibrations ni courants d’air. L’angle d’une
pièce est souvent l’endroit le plus stable.
laisser tomber les objets sur la plate-forme de pesage.
pas les dégâts causés par un traitement brutal ou une
surcharge.
Cette étape simple permet de remédier à la plupart des
problèmes.
et éventuellement ajusté dans le cadre de contrôles de
routine.
XIII. Liste des composants
MODE Key
TARE Key
ON/OFF Key
1. Balance
2. Couvercle / plateau d’extension
3. Piles AAA (x2)
XIV. Description des boutons
XV. Mise en place des piles
1. Avant d’utiliser la balance pour la première fois, vérier le
compartiment des piles et enlever toute bande isolante en
plastique ou emballage permettant d’éviter le déchargement
des batteries lors du transport ou du stockage.
2. Lors du remplacement des piles, s’assurer que les bornes
positives et négatives sont correctement positionnées.
AWS-Series
- Français
XVI. Fonctionnement
1. Placer la balance sur sur surface plane et
horizontale et appuyer sur le bouton ON/OFF pour
allumer la balance.
2. Une fois la mise en route effectuée et dès que
l’écran afche zéro, la balance est prête à être
utilisée.
3. Placer la quantité à peser sur la plate-forme de la
balance.
4. Attendre quelques secondes que l’afchage se
stabilise avant de lire la mesure.
5. Pour éteindre la balance, appuyer et maintenir
le bouton ON/OFF enfoncé. La balance possède
aussi une fonction d’arrêt automatique et s’arrêtera
automatiquement au bout de 90 secondes si elle
n’est pas utilisée.
XVII. Modier l’unité de mesure
1. Appuyer sur le bouton MODE pour modier l’unité
de mesure afchée par la balance.
2. Si la balance est éteinte puis rallumée, l’unité de
mesure afchée sera la dernière utilisée.
• Unités de la version 0.1g: g (gramme) oz (once)
ozt (once troy) dwt (pennyweight)
• Unités de la version 0.01g: g (gramme) oz (once)
ct (carat) gn (grain)
XVIII. Utilisation de la fonction de tare
Vous pouvez utiliser la fonction de tare de cette balance pour soustraire
le poids d’un récipient vide an de déterminer un poids net. À NOTER :
le poids du récipient sera soustrait de la capacité disponible.
1. Placer le récipient vide sur la plate-forme de pesage.
2. Appuyer une fois sur le bouton TARE. L’afchage
sera remis à zéro. Si le récipient est enlevé, son
poids sera afché sous forme négative.
3. Le récipient peut désormais être rempli de la
quantité à peser. L’écran afchera le poids net du
contenu.
4. Pour revenir à un afchage normal du poids (poids
brut), enlever tout objet de la plate-forme de pesage
et appuyer à nouveau sur le bouton TARE pour
remettre la balance à zéro.
XIX. Étalonnage
L’étalonnage et l’ajustage sont réalisés à l’usine. Cependant, la plage
de pesée peut être légèrement modiée durant le transport. De plus,
en raison de différences dans l’accélération et la gravité terrestres
suivant l’endroit où se trouve la balance, un ajustage est recommandé
lorsque vous déplacez la balance d’un endroit à un autre. Pour vérier
l’étalonnage :
1. Placer le poids de calibrage sur la balance et noter
la valeur afchée.
2. Si la valeur afchée ne se trouve pas dans la plage
de tolérance (tableau ci-dessous), un ajustage est
nécessaire.
Modèle Tolérance
accept-
able (±)
Poids de
calibrage
Classe de
précision recommandée
AWS-70 0.02g 50g OIML M2
AWS-100 0.02g 100g OIML M2
AWS-100-CAL 0.02g 100g OIML M2
AWS-201 0.02g 100g & 200g OIML M2
AWS-250 0.2g 200g OIML M2
AWS-600 0.2g 500g OIML M2
AWS-1KG 0.2g 500g OIML M2
AWS-Series
XX. Ajustage
1. Mettre la balance en route en appuyant le bouton
2. Attendre que l’écran afche « 0.0g » ou « 0.00g”
3. Appuyer à nouveau sur le bouton MODE. « CAL
4. Placer le poids de calibrage au centre de la plate-
XXI. Résolution des problèmes
• Problème : la balance ne s’allume pas
• Solution: vériez les piles
• Problème : le poids afché varie aléatoirement
• Solution: s’assurer que l’espace de travail est
• Problème : le poids afché est erroné
• Solution: effectuer un ajustement du calibrage
XXII. Codes d’erreurs
1. OUTZ - la valeur zéro est décalée. Effectuer un
- Français
ON/OFF.
», appuyer et maintenir le bouton MODE enfoncé
jusqu’à ce que l’écran afche « CAL », puis relâcher.
» clignote sur l’écran, suivi du poids de calibrage
requis.
forme. L’écran afche « PASS » puis reviendra au
mode de pesage normal. Le calibrage est terminé !
La balance peut être éteinte.
stable et qu’il n’y a ni courants d’air ni vibrations
étalonnage. Si le problème persiste, il est possible
que le capteur de pesage ait été endommagé dénitivement à cause d’une surcharge.
2. 88888 - capacité maximale dépassée. Enlever
l’excédant de poids pour éviter d’endommager le
capteur de pesage. .
3. L - niveau des piles faible. Changer les piles.
XXIII. Caractéristiques
AWS-70 AWS-100 /
AWS-100-CAL
AWS-201
Capacité maximale 70g 100g 200g
Lisibilité 0.01g 0.01g 0.01g
AWS-600 AWS-250 AWS-1KG
Capacité maximale 600g 250g 1000g
Lisibilité 0.1g 0.1g 0.1g
Caractéristiques communes
Alimentation Two (2) AAA Batteries
Dimensions 3.0 x 5.0 x 0.8 in.
Dimensions de la plate-forme
2.5 x 3.0 in.
Garantie 10 ans de garantie limitée
XXIV. Tableau de capacité / lisibilité
AWS-70 AWS-100 /
70x0.01g
2.47x0.001oz
350x0.05ct
1080.2x0.2gn
AWS-250 AWS-600 AWS-1KG
250x0.1g
8.818x0.01oz
8.038x0.01ozt
160.8x0.1dwt
AWS-100-CAL
100x0.01g
3.528x0.001oz
500x0.05ct
1543x0.2gn
600x0.1g
21.16x0.01oz
19.29x0.01ozt
385x0.1dwt
AWS-201
200x0.01g
7.05x0.001oz
1000x0.05ct
3086x0.2gn
1000x0.1g
35.27x0.01oz
32.15x0.01ozt
643.1x0.1dwt
AWS-Series
Gracias por comprar la báscula digital de bolsillo American
Weigh AWS-Series. Por favor, leer las instrucciones de uso
detalladamente antes de empezar a usarla. Las básculas son
dispositivos de medida de precisión y se deberían usar con
el cuidado necesario. Para asegurar que la báscula funcione
correctamente a lo largo de los años, seguir los siguientes
consejos: No sobrepasar el peso máximo permitido de la báscula.
Esta báscula tiene una protección para la sobrecarga, ¡pero
cualquier protección a la sobrecarga tiene sus límites!
• Evitar la exposición a calor o frío extremo. Las
• Permitir a la báscula iniciarse durante 30-60 segundos
• Guardar la escala en un lugar limpio y seco. El polvo,
• Evitar usar la escala en un lugar cercano a dispositivos
• Siempre realizar las mediciones en una supercie plana
• Colocar suavemente los objetos que se vayan a pesar. No
• Evitar que la báscula se caiga. La garantía no cubre los
• Si se tiene problemas con la báscula, comprobar las pilas
• Para una precisión óptima, se deberían realizar
- Español
básculas ofrecen el mejor funcionamiento cuando se
encuentran a temperatura ambiente. Si la temperatura
cambia de forma drástica, podría hacer falta recalibrarla.
antes de empezar a calibrarla (si está disponible).
la suciedad y la humedad se pueden acumular en los
sensores de peso y en las partes electrónicas causando
inexactitudes o mal funcionamiento.
emisores de ondas de radio potentes como teléfonos
inalámbricos.
y horizontal donde no haya vibraciones ni corrientes. La
esquina de una habitación suele ser el lugar más estable.
dejar caer los objetos en la plataforma de peso.
daños creados debido al uso indebido o a una sobrecarga.
en primer lugar. Esta simple solución puede arreglar la
mayoría de los problemas de la báscula.
calibraciones y ajustes de forma ocasional como parte de
la rutina de mantenimiento de la báscula.
XXV. Lista de piezas
MODE Key
TARE Key
ON/OFF Key
1. Báscula
2. Cubierta/Bandeja de expansión
3. Pilas AAA (x2)
XXVI. Descripción de los botones
XXVII. Instalación de las pilas
1. Antes de usar la báscula por primera vez, comprobar el
compartimento de las pilas y quitar todas las tiras de
aislamiento o empaquetado que puedan estar colocadas y
eviten el vaciado de las pilas durante el envío/almacenaje.
2. Si se está cambiando las pilas, asegurarse de que el contacto
positivo y el negativo están colocados correctamente.
AWS-Series
- Español
XXVIII. Uso
1. Colocar la báscula en una supercie plana y
horizontal y presionar el botón de ON/OFF para
encenderla.
2. Una vez que el proceso de inicio se complete y la
báscula esté a cero, está lista para pesar.
3. Colocar la cantidad que se vaya a pesar en la
plataforma de peso.
4. Esperar unos segundos para que la báscula se
estabilice antes de tomar la lectura del peso.
5. Para apagar la báscula, presionar y mantener el
botón de ON/OFF. La báscula también se apaga de
forma automática después de no usarla durante 90
segundos.
XXIX. Cambiar la unidad de medida
1. Pulsar el botón MODE para cambiar las unidades
de medida que se muestran.
2. Si la escala se apaga y se vuelve a encender, se
restablecerá la última unidad que se haya utilizado.
• 0,1g Versión de unidad: g (gramos) oz (onzas)
ozt (onza troy) dwt (veinteavos de onza de troy)
• 0,01g Versión de unidades: g (gramos) oz
(onzas) ct (quilates) gn (granos)
XXX. Usar función de tara
Se puede usar la función de tara de la báscula para quitar el peso de un
recipiente o un vaso para calcular el peso. NOTA: El peso del recipiente
se restará de la capacidad total de la báscula.
1. Colocar el recipiente o el vaso vacío en la
plataforma de peso.
2. Presionar el botón de TARA una vez. La pantalla
se pondrá a cero. Si se quita el recipiente, el peso
aparecerá como un número negativo.
3. Ahora se podrá llenar el recipiente con la cantidad
que se necesite pesar. La pantalla mostrará el peso
neto del contenido.
4. Para volver a la tener el peso normal en la pantalla
(peso bruto), quitar todos los objetos de la
plataforma de peso y presionar el botón de TARA
otra vez para poner la escala a cero.
XXXI. Calibración
La calibración y el ajuste se realizan en la fábrica. Sin embargo, el
rango de peso puede variar ligeramente durante el envío. Debido a
los cambios en la aceleración de gravedad alrededor del mundo se
recomienda ajustar la báscula cuando se cambie de un lugar a otro.
Para comprobar la calibración:
1. Place the required calibration weight on the scale
and note the displayed value.
2. If the displayed value is not within acceptable
tolerance (see chart below), adjustment is required.
Modelo Tolerancia
aceptada
Peso de
calibración
(±)
Clase de precisión
recomendada
AWS-70 0.02g 50g OIML M2
AWS-100 0.02g 100g OIML M2
AWS-100-CAL 0.02g 100g OIML M2
AWS-201 0.02g 100g & 200g OIML M2
AWS-250 0.2g 200g OIML M2
AWS-600 0.2g 500g OIML M2
AWS-1KG 0.2g 500g OIML M2
AWS-Series
- Español
XXXII. Adjuste
1. Encender la báscula presionando el botón ON/OFF.
2. Esperar que la pantalla muestre “0.0g” o “0.00g”
y entonces presionar y mantener el botón MODE
hasta que la pantalla muestre “CAL”, entonces,
soltar el botón.
3. Presionar el botón MODE otra vez. La pantalla mostrará brevemente “CAL” y a continuación
mostrará el peso de calibración necesario.
4. Colocar el peso de calibración necesario en el
centro de la plataforma. La pantalla mostrará
“PASS” y entonces volverá al modo de peso normal.
¡La calibración se ha completado! Ahora se puede
apagar la báscula.
XXXIII. Resolución de problemas
• Problema: La báscula no se enciende
• Solución: Comprobar las pilas
• Problema: El peso que aparece en la pantalla cambia de
forma aleatoria
• Solución: Asegurarse de que el lugar de trabajo es estable y
no hay corriente de aire ni vibración
• Problema: El peso que aparece en pantalla no es exacto
• Solución: Realizar los ajustes de calibración
XXXIV. Códigos de error
1. OUTZ - El rango de cero se ha movido. Realizar
un ajuste de calibración. Si el problema persiste,
la célula de carga podría estar dañada de forma
permanente debido a una sobrecarga.
2. 88888 - Capacidad máxima excedida. Eliminar el
peso adicional para evitar dañar la célula de carga.
3. L - Las pilas están casi descargadas. Cambiar las pilas.
XXXV. Especicaciones
AWS-70 AWS-100 /
AWS-100-CAL
AWS-201
Capacidad máxima 70g 100g 200g
Legibilidad 0.01g 0.01g 0.01g
AWS-600 AWS-250 AWS-1KG
Capacidad máxima 600g 250g 1000g
Legibilidad 0.1g 0.1g 0.1g
Common Specications
Potencia Two (2) AAA Batteries
Dimensiones 3.0 x 5.0 x 0.8 in.
Dimensión de la plataforma
2.5 x 3.0 in.
Garantía 10 Year Limited Warranty
XXXVI. Grácos de capacidad/lectura
AWS-70 AWS-100 /
70x0.01g
2.47x0.001oz
350x0.05ct
1080.2x0.2gn
AWS-250 AWS-600 AWS-1KG
250x0.1g
8.818x0.01oz
8.038x0.01ozt
160.8x0.1dwt
AWS-100-CAL
100x0.01g
3.528x0.001oz
500x0.05ct
1543x0.2gn
600x0.1g
21.16x0.01oz
19.29x0.01ozt
385x0.1dwt
AWS-201
200x0.01g
7.05x0.001oz
1000x0.05ct
3086x0.2gn
1000x0.1g
35.27x0.01oz
32.15x0.01ozt
643.1x0.1dwt
AWS-Series
American Weigh Scales, Inc.
Cumming, GA 30041
Made In China to our exact
specications and quality control.
Loading...
