Warning: Changes or modifi cations to this unit not expressly approved by the party responsible for compliance could
void the user’s authority to operate the equipment.
Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part
15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the
equipment is operated in a commercial environment. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case
the user will be required to correct the interference at his own expense.
This Class A digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
Safety and EMC
Approvals and Markings
UL, FCC, cUL, ICES-003, CE, VCCI, C-Tick
Safety certifi cations and EMC certifi cations for this product are obtained under one or more of the following
designations: CMN (Certifi cation Model Number), MPN (Manufacturer’s Part Number) or Sales Level Model
designation. The designation that is referenced in the EMC and/or safety reports and certifi cates are printed on the
label applied to this product.
Safety Precautions
DANGEROUS VOLTAGE
This symbol is intended to alert the user to the presence of uninsulated dangerous voltage within the product’s
enclosure that may be of suffi cient magnitude to constitute a risk of electric shock to persons.
NOTE: The AC inlet is the main disconnect.
INSTRUCTIONS
This symbol is intended to alert the user to the presence of important operating and maintenance (servicing) instructions.
WARNING : To reduce the risk of electric shock or damage to your equipment:
- Do not disable the power grounding plug. The grounding plug is an important safety feature.
- Plug the power cord into a grounded (earthed) outlet that is easily accessible at all times.
- Disconnect the power from the switch by unplugging the power cord from either the electrical outlet or the appliance.
Page 3
The Power of Being There
Guide d’installation rapide

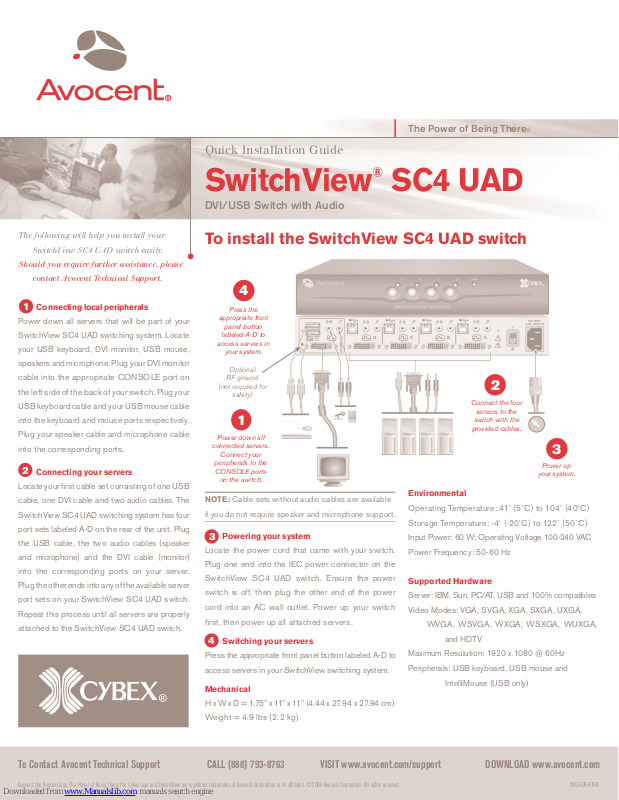

SwitchView® SC4 UAD
Commutateur DVI/USB avec audio
®
Les instructions suivantes vous permettront
d’installer facilement votre commutateur
SwitchView SC4 UAD.
Pour de plus amples informations, contactez
le service d’assistance technique d’Avocent.
Connexion des périphériques locaux
1
Mettez hors tension tous les serveurs faisant partie
de votre système de commutation SwitchView
SC4 UAD. Identifi ez vos clavier USB, moniteur
DVI, souris USB, haut-parleurs et microphone.
Branchez le câble du moniteur DVI dans la
voie de la CONSOLE appropriée, à l’arrière
et à gauche sur le commutateur
câbles du clavier et de la souris USB dans les
voies correspondantes. Branchez les câbles des
haut-parleurs et du microphone dans les voies
correspondantes.
Connexion aux serveurs
2
Identifi ez le premier jeu de câbles composé d’un
câble USB, d’un câble DVI et de deux câbles
audio. La solution de commutation SwitchView
SC4 UAD est équipée de quatre jeux de
voies marqués de A à D à l’arrière de l’unité.
Branchez le câble USB, les deux câbles audio
(haut-parleurs et microphone) et le câble DVI
(moniteur) dans les voies appropriées sur le
serveur. Branchez les autres extrémités dans l’une
des voies serveur disponibles sur le commutateur
SwitchView SC4 UAD. Recommencez cette
opération jusqu’à ce que tous les serveurs soient
reliés correctement au commutateur SwitchView
SC4 UAD.
. Branchez les
Pour installer le commutateur SwitchView
SC4 UAD
4
Sur le panneau avant,
appuyez sur le bouton
approprié (boutons
marqués de A à D)
pour accéder aux
serveurs du système.
Facultatif :
mise à la terre
(non obligatoire
pour la sécurité)
1
Mettez hors tension
tous les serveurs
connectés. Connectez
vos périphériques aux
voies de la CONSOLE
sur le commutateur.
NOTA : Des jeux de câbles ne comprenant pas de câble
audio sont disponibles dans le cas où l’utilisation de
haut-parleurs et de microphone n’est pas nécessaire.
Mise sous tension du système
3
Munissez-vous du cordon d’alimentation fourni
avec le commutateur. Branchez une extrémité dans
le connecteur d’alimentation IEC du commutateur
SwitchView SC4 UAD. Assurez-vous que l’alimentation
n’est pas activée, puis branchez l’autre extrémité du
cordon d’alimentation dans une prise de courant
alternatif. Mettez d’abord sous tension le commutateur,
puis tous les serveurs reliés.
Commutation des serveurs
4
Sur le panneau avant, appuyez sur le bouton approprié
(boutons marqués de A à D) pour accéder aux serveurs
de la solution de commutation SwitchView.
Dimensions
H x L x P = 4,44 x 27,94 x 27,94 cm
Poids = 2,2 kg
Environnement
Température de fonctionnement : 5 ˚C à 40 ˚C
Température de stockage : -20 ˚C à 50 ˚C
Puissance d’entrée : 60 W ; Alimentation :
100 à 240 V c.a.
Fréquence d’alimentation : 50 à 60 Hz
Matériel compatible
Serveur : IBM, Sun, PC/AT, USB et matériel 100 %
compatible
Modes vidéo : VGA, SVGA, XGA, SXGA, UXGA,
WVGA, WSVGA, WXGA, WSXGA, WUXGA
et HDTV
Résolution maximale : 1920 x 1080 à 60 Hz
Périphériques : clavier USB, souris USB et
IntelliMouse (USB uniquement)
2
Connectez les
4 serveurs au
commutateur à
l’aide des câbles
fournis.
3
Mettez le
système sous
tension.
Consultez le site www.avocent.com/support et effectuez une recherche dans la base de connaissances ou utilisez le formulaire d’aide en ligne.
