Cable
Box
66
90
Kurzanleitung
Vollständiges
Handbuch auf
avm.de/
handbuecher
Lieferumfang
Sicherheit
Abbildung Anzahl und Bezeichnung
Info
Connect
Fon
WLAN
Power/Cable
1 FRITZ!Box 6690 Cable
Connect
WLAN
1 Koaxialkabel
1 Netzteil
1 LAN-Kabel
1 TAE-Adapter
ohne Abbildung 1 Kurzanleitung
ohne Abbildung 1 FRITZ! Notiz
Sicherheitshinweise für FRITZ!Box 6690 Cable
nicht bei Gewitter betreiben oder installieren
Handhabung
Lüftungsschlitze nicht abdecken
nur an leicht erreichbare Steckdosen
anschließen
am Standort
nicht auf wärmeempiche Flächen stellen
nicht im Freien verwenden
1
1
2
1
2
Koaxialkabel anschließen
1. Schließen Sie das Koaxialkabel an
die FRITZ!Box und an die Buchse
Data Ihrer Multimediadose an.
2. An Kabelanschlüssen können verschiedene Multimediadosen
vorhanden sein.
Beachten Sie unsere Beispiele für:
verschiedene Multimediadosen
ein Multimedia-Adapter (nicht
im Lieferumfang) an einer
Radio/TV-Dose
Data
Data
Fon 1
TV
Radio
Fon 2Fon 1
USB
1
2.5G
3
2
4
LAN
Cable
Power
Data
TV Radio
TV
Radio
Data TV Radio

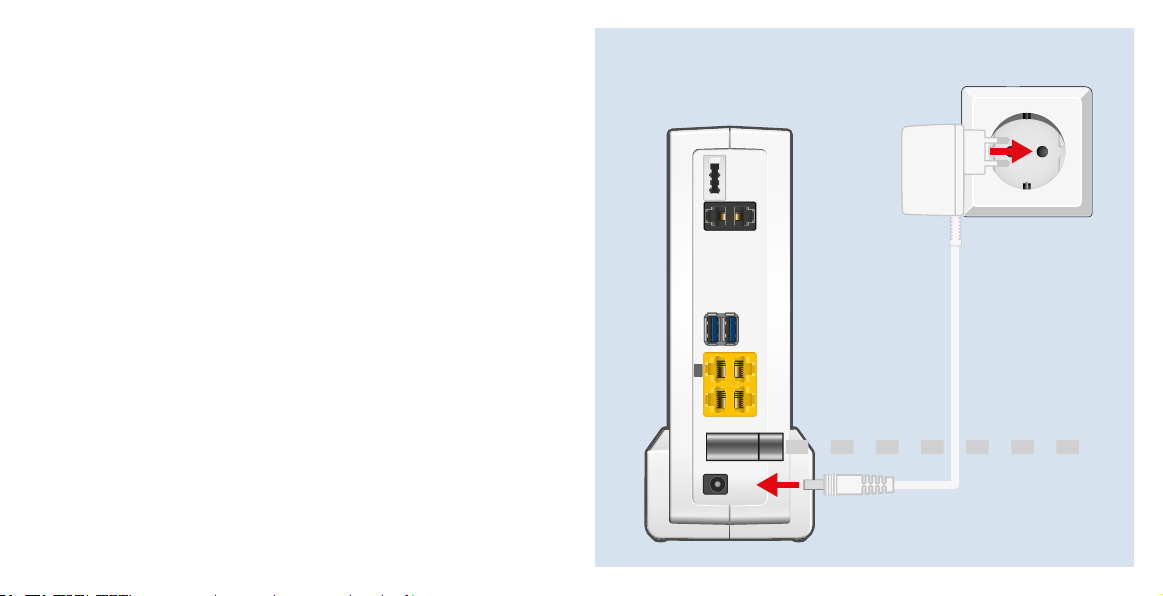

Netzteil anschließen
2
1. Schließen Sie das Netzteil an die Buchse Power der FRITZ!Box
an und stecken Sie es in eine leicht erreichbare Steckdose.
Die LED Power/Cable beginnt zu blinken.
Fon 1
Fon 2Fon 1
USB
1
2.5G
3
2
4
LAN
Cable
Power
Standort wählen
WLAN
Connect
Power/Cable
WLAN
Fon
Connect
Info
3

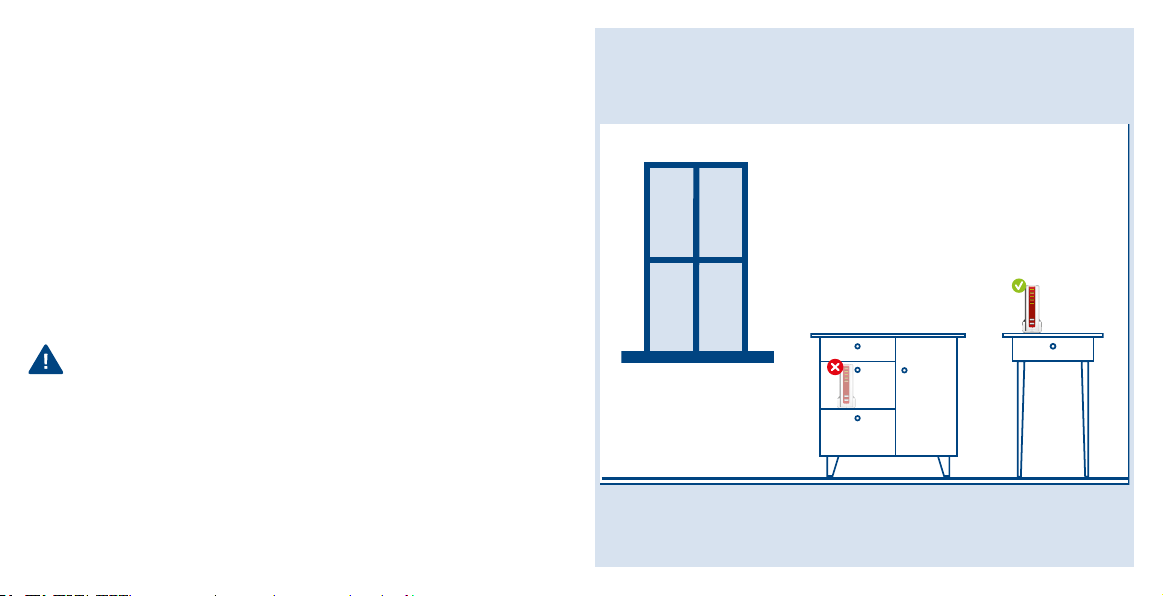

Die Wahl des Standorts für Ihre FRITZ!Box wird durch die Multimediadose, eine leicht erreichbare Steckdose und die Länge des
Koaxialkabels bestimmt.
Wählen Sie in diesem Umfeld den idealen Standort:
• frei von Hindernissen und Störquellen
• gut belüftet
• ein bis zwei Meter über dem Fußboden
Beachten Sie für die Wahl des Standorts auch die Sicherheits-
hinweise im Handbuch.
Info
Connect
Fon
WLAN
Power/Cable
Connect
WLAN
