Einrichten und bedienen

Lieferumfang Verwendungszweck

FRITZ!DECT 301 ist ein intelligenter Heizkörperregler für Ihr FRITZ!Box-Heimnetz.

FRITZ!DECT 301 wird per DECT-Funk mit einer FRITZ!Box verbunden und kann dann
bequem am Computer, dem Notebook, Tablet oder Smartphone, von zu Hause
oder unterwegs über das Internet, bedient werden.

 FRITZ!DECT 301 ist für die Verwendung in Gebäuden vorgesehen.
 FRITZ!DECT 301 darf nicht betrieben werden, wenn off ensichtliche

Beschädigungen erkennbar sind.
 FRITZ!DECT 301 darf nicht umgebaut, modifi ziert oder geöff net werden.
 FRITZ!DECT 301 sollte an trockenen und staubfreien Orten betrieben werden.
 FRITZ!DECT 301 darf nur nach den Vorgaben dieser Anleitung betrieben

werden.

FRITZ!DECT 301

Heizkörperregler

Adapter für Ventil
Danfoss RA

Adapterschraube

2 3

2 Batterien (AA)
vorinstalliert

Geräteübersicht Display-Übersicht

Das Display zeigt Gerätezustände mit Freitext und Symbolen an.

Überwurfmutter

Temperatur 2

Display

Batteriefach

Bestätigen

Menü öff nen

4 55

Fenster-auf-Erkennung
manuell auslösen

Temperatur einstellen und
Wechsel der Menüpunkte

Batteriestand
Tastensperre Funkverbindung

Temperatur 1
Zeitleiste

Freitextanzeige

Temperaturanzeige

FRITZ!DECT 301 starten

An der FRITZ!Box anmelden

1. Ziehen Sie die Batterie­Schutzfolie nach unten aus
FRITZ!DECT 301.

2. FRITZ!DECT 301 startet und
beginnt automatisch mit
dem Anmeldevorgang an
Ihrer FRITZ!Box.

Der Anmeldevorgang ist 90
Sekunden aktiv, kann aber
jederzeit neu gestartet wer­den. Lesen Sie weiter unter

„An der FRITZ!Box anmelden“

auf Seite 7.

Der Anmeldevorgang startet automatisch, sobald Sie die Batterie-Schutzfolie von
FRITZ!DECT 301 entfernt haben.

Der Anmeldevorgang ist 90 Sekunden aktiv, kann aber jederzeit mit
Anmeldung neu ausgelöst werden.

1. Drücken Sie den DECT-Taster Ihrer FRITZ!Box bis die Leuchtdiode Info bzw. die
Leuchtdiode DECT der FRITZ!Box blinkt.

2. FRITZ!DECT 301 zeigt die erfolgreiche Anmeldung an und ist damit für die
Montage am Heizkörper bereit.

Sollte FRITZ!DECT 301 anzeigen, dass die Anmeldung gescheitert ist, lösen Sie
den Anmeldevorgang erneut aus.

3. Lesen Sie weiter unter „Am Heizkörper montieren“ auf Seite 8.

76

/

Am Heizkörper montieren

Montieren Sie FRITZ!DECT 301 im angemeldeten Zustand an Ihrem Heizkörper.
Sollte FRITZ!DECT 301 nicht anschlusskompatibel sein, können Sie einen Adapter
einsetzen. Beachten Sie dann die Anleitung unter „Am Heizkörper montieren
(Adapter)“ auf Seite 10.

FRITZ!DECT 301 direkt am Heizkörper montieren:

1. Entfernen Sie das Thermostat.

2. Montieren Sie FRITZ!DECT 301.

3. Lesen Sie weiter unter „Ventilhub anpassen“ auf Seite 12.

21

98

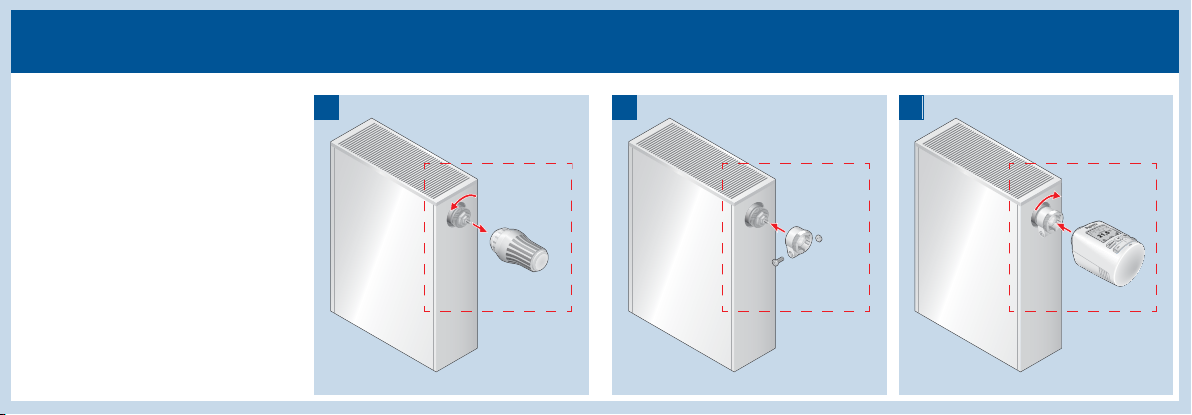

Am Heizkörper montieren (Adapter)

Wenn FRITZ!DECT 301 nicht anschluss­kompatibel mit Ihrem Heizkörper ist,
folgen Sie dieser Anleitung:

1. Entfernen Sie das Thermostat.

2. Setzen Sie einen Adapter auf und
schrauben Sie den Adapter fest.

Beachten Sie dafür ggf. auch die
Hinweise unter „Ventile und Adapter“
auf Seite 22.

3. Montieren Sie FRITZ!DECT 301.

4. Lesen Sie weiter unter „Ventilhub

anpassen“ auf Seite 12.

1 2 3

10 11

Ventilhub anpassen

Am Computer einrichten

Für den reibungslosen Betrieb muss FRITZ!DECT 301 an den Ventilhub des Heiz­körpers angepasst werden.

Um den Ventilhub anzupassen, folgen Sie nach der Montage den Anweisungen auf
dem Display von FRITZ!DECT 301.

 Die Anpassung des Ventilhubs ist erfolgreich abgeschlossen, sobald

FRITZ!DECT 301 eine Temperatur anzeigt.

 Die Anpassung des Ventilhubs ist gescheitert, wenn FRITZ!DECT 301 eine

Fehlermeldung anzeigt. Beachten Sie dafür die „Hilfe“ auf Seite 20.

Mit der erfolgreichen Anpassung des Ventilhubs ist FRITZ!DECT 301 betriebsbereit
und kann am Computer individuell eingerichtet werden. Lesen Sie weiter unter

„Am Computer einrichten“ auf Seite 13.

12 13

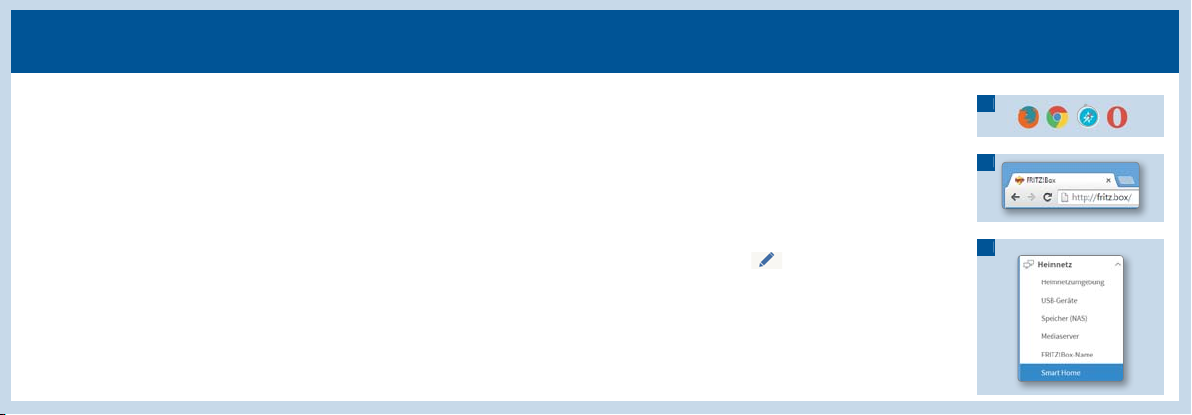

FRITZ!DECT 301 kann in der FRITZ!Box-Benutzer­oberfl äche nach Ihren Wünschen mit einem Smart­Home-Profi l eingerichtet werden.

1. Öff nen Sie einen Internetbrowser.

2. Geben Sie http://fritz.box ein.

3. Öff nen Sie das Menü Heimnetz / Smart Home.

4. Klicken Sie auf
FRITZ!DECT 301.

Das Smart-Home-Profi l von FRITZ!DECT 301
erscheint. Beachten Sie die Hinweise unter

„Smart-Home-Profi l“ auf Seite 14.

hinter Ihrem

1

2

3

Smart-Home-Profi l

FRITZ!DECT 301 am Gerät bedienen

 Für FRITZ!DECT 301 kann ein Smart-Home-Profi l eingerichtet werden.
 Ein Smart-Home-Profi l fasst Funktionen wie Zeitschaltung, Urlaubsschaltung,

Fenster-auf-Erkennung und Push-Service zusammen und regelt
FRITZ!DECT301 mit diesen Einstellungen automatisch.

 Unabhängig von den Einstellungen des Smart-Home-Profi ls kann

FRITZ!DECT 301 jederzeit manuell bedient werden.

 Manuelle Veränderungen bleiben solange erhalten, bis der nächste fest einge-

richtete Schaltpunkt des Smart-Home-Profi ls erreicht wird. Das Smart-Home­Profi l wird durch manuelle Einstellungen nicht verändert.

 Beachten Sie die Online-Hilfe der FRITZ!Box-Benutzeroberfl äche für detaillierte

Funktionsbeschreibungen und Einstellungsmöglichkeiten des FRITZ!DECT 301­Smart-Home-Profi ls.

14 15

Sie können FRITZ!DECT 301 manuell bedienen und damit ein Smart-Home-Profi l

bis zum nächsten eingestellten Schaltpunkt aufheben.

Temperatureinstellung

Um die Soll-Temperatur
zu verändern, drücken
Sie die Auswahlwippe
links oder rechts.

Fenster-auf-Erkennung

Die Fenster-auf-Erken­nung ist immer aktiv,
kann aber gezielt manu­ell ausgelöst werden.

2 Sekunden

drücken: an

Erneut 2 Sekunden

drücken: aus

Tastensperre an- und

ausschalten

+

2 Sekunden drücken

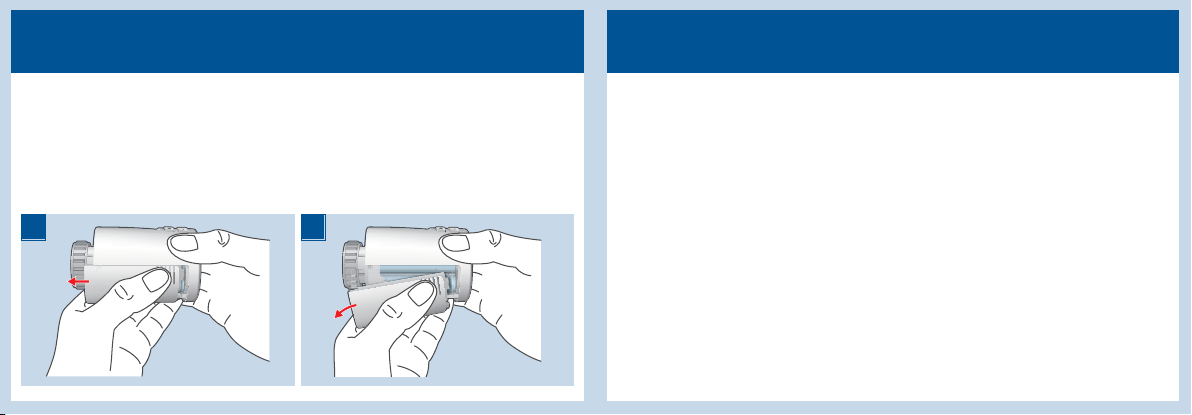

Batterien wechseln

Batteriehinweis

1. Öff nen Sie den Batteriefachdeckel und entnehmen Sie die Batterien.

2. Warten Sie ca. 30 Sekunden und legen Sie erst dann neue Batterien ein.
Beachten Sie außerdem den Batteriehinweis auf Seite 17.

3. Schließen Sie den Batteriefachdeckel.

1 2

16 17

Verwenden Sie keine Akkus! Laden Sie Batterien nicht wieder auf. Schließen Sie

Batterien nicht kurz und nehmen Sie sie nicht auseinander – es besteht Explosi­onsgefahr! Entfernen Sie erschöpfte Batterien umgehend aus FRITZ!DECT301. Ver­wenden Sie gebrauchte und neue Batterien nicht zusammen. Halten Sie Batterien
von Kindern fern. Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten.

Sollten Sie in Kontakt mit Batteriesäure kommen, spülen Sie die betroff enen Stel-

len sofort mit viel klarem Wasser und ziehen Sie umgehend einen Arzt zu Rate.

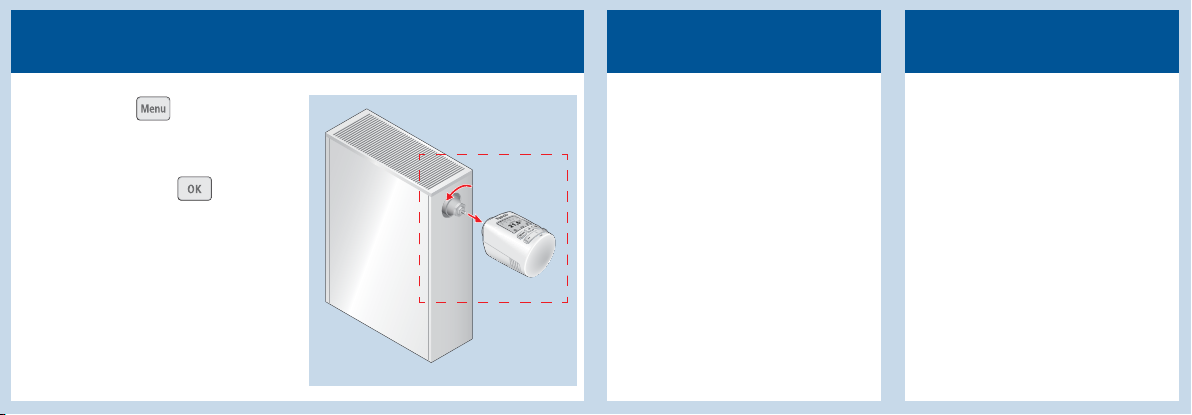

Demontieren

Kalkschutz

Frostschutz

1. Drücken Sie .

2. Wechseln Sie mit der Auswahlwippe
nach Montage.

3. Bestätigen Sie mit
FRITZ!DECT 301 wird für die Demon­tage vorbereitet.

4. Warten Sie 10 Sekunden.

5. Demontieren Sie FRITZ!DECT 301.

.

FRITZ!DECT 301 hat eine Kalk-

schutzfunktion, die das Verkalken

der Heizkörperventile verhindert.

Die intelligente Kalkschutzfunktion
bewegt das Heizkörperventil von

Zeit zu Zeit automatisch.

18 19

FRITZ!DECT 301 hat eine Frostschutz­funktion, die dem Einfrieren der
Heizkörper vorbeugt.

Die Frostschutzfunktion öff net das
Heizkörperventil, wenn die Tempera­tur unter 6 °C sinkt und schließt das
Ventil, sobald die Temperatur wieder
über 8 °C steigt.

Hilfe

Problem Ursache Lösung

Batterien verbraucht. Batterien wechseln.

Heizkörper wird nicht warm Ventil öff net nicht. FRITZ!DECT 301 demontieren und Ventilstößel per Hand mehrmals öff nen und schließen.

Heizkörper wird nicht kalt Ventil schließt nicht vollständig.

E1 Anpassung nicht möglich. FRITZ!DECT 301 ggf. nicht korrekt montiert. Montage prüfen.

E2 Batterie zu schwach. Batterien wechseln.

E3 Ventil blockiert. Ventilbewegung nicht möglich. FRITZ!DECT 301 demontieren und Ventilstößel per Hand mehrmals öff nen und schließen.

E1 – E3

Um die Fehleranzeige zu löschen, drücken Sie

20 21

/Montage und folgen Sie den Anweisungen auf dem Display.

Ventilanpassung durchführen. FRITZ!DECT 301 demontieren und Ventilstößel per Hand
mehrmals öff nen und schließen. In Ausnahmefällen Ventil wechseln.

Ventile und Adapter

Ventil Maße Adapter

Heimeier Landys+Gyr
Junkers Oventrop neu
MNG Honeywell
Braukmann

Ventil Adapter

Danfoss RA RA Adapter

M30 x 1,5mm nicht erforderlich

im Lieferumfang
enthalten

22 23

Ventil Maße Ventil Maße

Herz M28 x 1,5 mm Markaryd M28 x 1,0 mm
Comap M28 x 1,5 mm Ista M32 x 1,0 mm
Vaillant 30,5 mm Vama M28 x 1,0 mm
Oventrop M30 x 1,0 mm Pettinaroli M28 x 1,5 mm
Meges M38 x 1,5 mm T+A M28 x 1,5 mm
Ondal M38 x 1,5 mm Gampper 1,2,6
Giacomini 22,6 mm
Rossweiner M33 x 2,0 mm

Adapter für diese Ventile können Sie auf verschiedenen Online-Portalen kosten­pfl ichtig bestellen.

Voraussetzungen

Technische Daten

Entsorgung

 Der volle Funktionsumfang von

FRITZ!DECT 301 kann nur im Zu­sammenspiel mit einer FRITZ!Box
mit DECT-Funktionalität genutzt
werden.

 FRITZ!Boxmit FRITZ!OS6.83 oder

höher und DECT-Funktion (Aus­nahme FRITZ!Box 7312/7412)
Weitere Informationen fi nden Sie
auf avm.de/dect

 Abmessungen (B x H x T):

ca. 53 x 52 x 87 mm
 Gewicht: 143 Gramm
 Einsatzbereit von 0°C bis 50°C
 Reichweite: maximal 40m in

geschlossen Gebäuden
 Funkstandard DECT
 Frequenzbereich DECT:

1880 MHz – 1900 MHz

 maximale Sendeleistung DECT:

250 mW

24 25

FRITZ!DECT 301 sowie alle im Lieferumfang enthaltenen Elektronikteile dürfen ge­mäß europäischen Richtlinien und deutschem Elektro- und Elektronikgerätegesetz
(ElektroG) nicht über den Hausmüll entsorgt werden.

Bringen Sie FRITZ!DECT 301 und alle im Lieferumfang enthaltenen Elektronikteile
und Geräte nach der Verwendung zu einer zuständigen Sammelstelle für elektri-

sche und elektronische Altgeräte.

FRITZ!DECT 301 enthält Batterien. Diese Batterien dürfen ebenfalls nicht über den
Hausmüll entsorgt werden. Bitte bringen Sie die Batterien in entladenem Zustand

zu den Sammelstellen der Kommune oder des Handels.

CE-Konformität

Herstellergarantie

Hiermit erklärt AVM, dass sich das Gerät in Übereinstimmung mit den grundle­genden Anforderungen und den anderen relevanten Vorschriften der Richtlinien

2014/53/EU, 2009/125/EG sowie 2011/65/EU befi ndet.

Die Langfassung der CE-Konformitätserklärung fi nden Sie in englischer Sprache
unter http://en.avm.de/ce

26 27

Wir bieten Ihnen als Hersteller dieses Originalprodukts

2 Jahre Garantie auf die Hardware. Die Garantiezeit be-

ginnt mit dem Kaufdatum durch den Erst-Endabnehmer.
Sie können die Einhaltung der Garantiezeit durch Vorlage
der Originalrechnung oder vergleichbarer Unterlagen
nachweisen. Ihre Gewährleistungsrechte aus dem
Kaufvertrag sowie gesetzliche Rechte werden durch diese
Garantie nicht eingeschränkt. Wir beheben innerhalb
der Garantiezeit auftretende Mängel des Produkts, die
nachweislich auf Material- oder Fertigungsfehler zurückzu­führen sind. Leider müssen wir Mängel ausschließen, die
infolge nicht vorschriftsmäßiger Installation, unsachgemä­ßer Handhabung, Nichtbeachtung der Betriebshinweise,
Betriebs des Heizkörperreglers mit nicht gelisteten
Fremdventilen/-adaptern und des normalen Verschleißes
auftreten. Wir können zwischen Nachbesserung und Er­satzlieferung wählen. Andere Ansprüche als das in diesen
Garantiebedingungen genannte Recht auf Behebung
von Produktmängeln werden durch diese Garantie nicht
begründet. Wir garantieren Ihnen, dass die Software den
allgemeinen Spezifi kationen entspricht, nicht aber, dass

die Software Ihren individuellen Bedürfnissen entspricht.
Versandkosten werden Ihnen nicht erstattet. Ausge­tauschte Produkte gehen wieder in unser Eigentum über.
Garantieleistungen bewirken weder eine Verlängerung
noch einen Neubeginn der Garantiezeit. Sollten wir einen
Garantieanspruch ablehnen, so verjährt dieser spätestens
sechs Monate nach unserer Ablehnung. Für diese Garantie
gilt deutsches Recht unter Ausschluss des Übereinkom­mens der Vereinten Nationen über Verträge über den
internationalen Warenkauf (CISG).

Bitte beachten Sie, dass wir nur Garantie auf die
Funktionen des Gerätes, nicht auf die Funktionalität
zwischen dem Zusammenspiel des Heizkörperreglers und
des Ventilunterteils geben. Die anwendungsbezogenen
technischen Daten sind ausschließlich zusammen mit den
Ventilen Heimeier, Junkers, Landys+Gyr, MNG, Honeywell,
Braukmann (M30x1,5), Oventrop (M30x1,5) Danfoss RA,
RAV und RAVL gewährleistet. Weitere Gerätekombinati­onen fi nden Sie unter avm.de/dect
