YPbPr 延长器
(YA-S4)
(YA-S8)
用户手册 V1.0
YA-S4 包装盒内包括 —
1 个 YA-S4
1 本用户手册
1 个 DC 12V/1.25A 电源
4 个螺丝
YA-S8 包装盒内包括 —
1 个 YA-S8
1 本用户手册
1 个 DC 12V/1.25A 电源
4 个螺丝
以上如有缺少，请与经销商联系。
简介
通过 YA-S4/S8 及配合 YPbPr 延长器和 CAT.5 线材来使用，可以将 YPbPr 和音频信号从
1 个 RJ-45 输出到 4/8 个 RJ-45 上来延长。
特性
长度补偿是可调的。
YPbPr 信号的增益是可调的。
音频采样率为 48KHz。
规格
功能 YA-S4 YA-S8
支持视频 Component / Composite 视频
RJ-45 输入接口 1 RJ-45
RJ-45 输出接口 4 RJ-45 8 RJ-45
视频输出接口 1 组 RCA(YPbPr)
支持音频 立体声 / 同轴
音频输出接口 1 组 RCA(R/L)
同轴输出接口 1 RCA
最大分辨率 1080p
线材长度 300 米(Max.)
电源(Min.) DC 12V / 1.25A
工作温度 0 ~ 50℃
保存温度 -20 ~ 70℃
湿度 0 ~ 95%
外壳 铁壳
重量 476 g 675 g
尺寸(长x宽x高) 160 x 114 x 27 mm 230 x 114 x 27 mm
YA-S4 上视图
1. YPbPr/同轴/音频输出端
2. EQ–均衡清晰度调节 (调节它，可以使较差图像的变清晰)
3. GAIN–亮度调节
4. 电源灯
YA-S4 前视图
1.RJ-45 输入端
2.RJ-45 输出端
3.电源接口
YA-S4 后视图
1. 音频或同轴选择

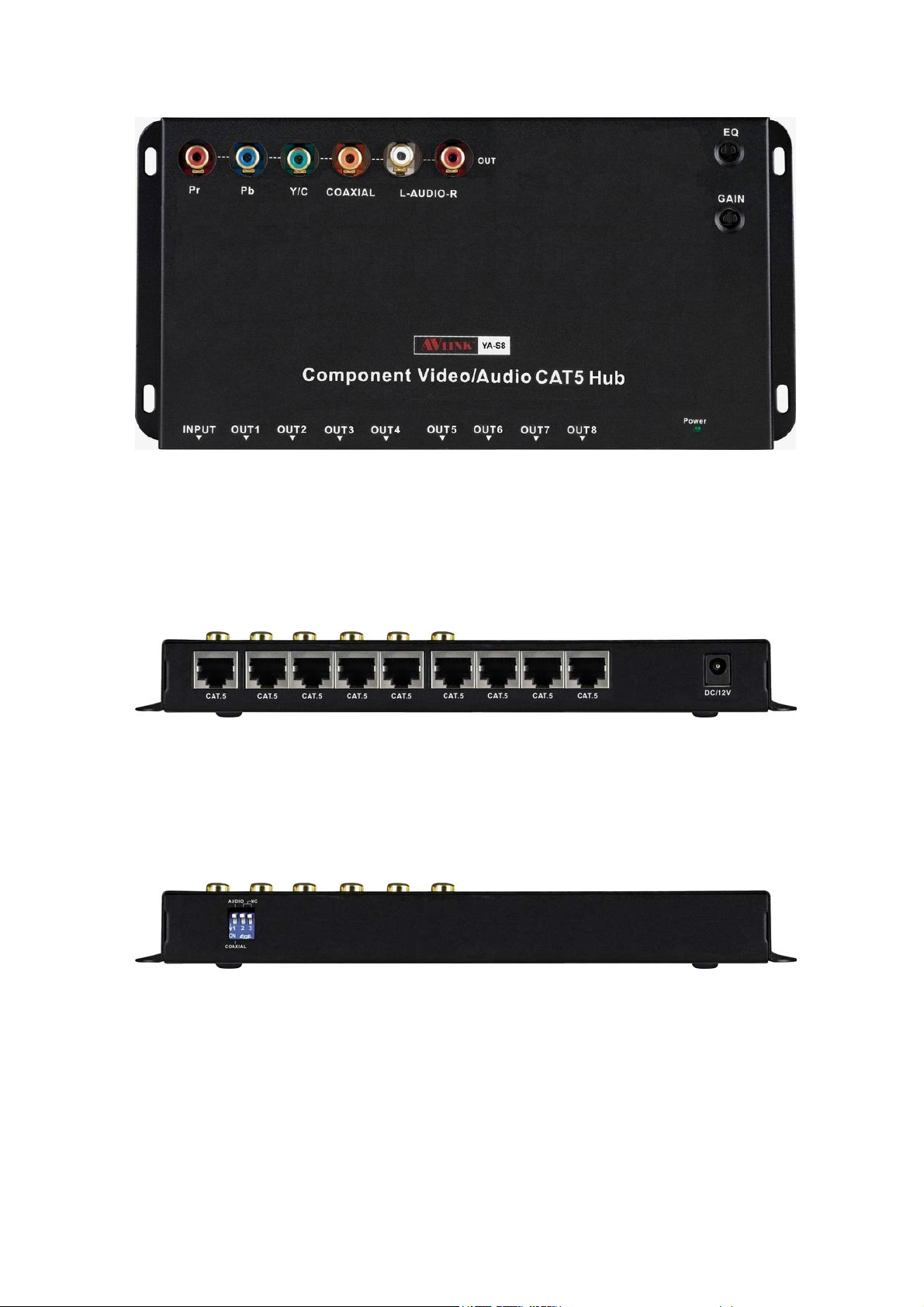

YA-S8 上视图
1. YPbPr/同轴/音频输出端
2. EQ–均衡清晰度调节 (调节它，可以使较差图像的变清晰)
3. GAIN–亮度调节
4. 电源灯
YA-S8 前视图
1.RJ-45 输入端
2.RJ-45 输出端
3.电源接口
YA-S8 后视图
1. 音频或同轴选择
安装
1. 将 HDTV 的 YPbPr RCA 输入接口跟 YA-S4/S8 的 YPbPr RCA 输出接口用 YPbPr 的 RCA
线材连接。
2. 将 HDTV 的音频(R/L)或同轴(数字音频)RCA 输入接口跟 YA-S4/S8 的音频(R/L)或同
轴(数字音频) RCA 输出接口用音频(R/L)或同轴(数字音频)的 RCA 线材连接。
3. 将 YA- Extender 本地端的 RJ-45 输出接口跟 YA-S4/S8 的 RJ-45 输入接口用 CAT.5
线材连接。
4. 将 YA- Extender 远端的 RJ-45 输入接口跟 YA-S4/S8 的 RJ-45 输出接口用 CAT.5 线
材连接。
5. 打开设备及 HDTV。
6. 调整 EQ 及 GAIN 来补偿线材长度的讯号损失。
注意:
EQ / GAIN 调整: 首先将这两个旋钮转到最小(反时针),在来调整 GAIN 旋钮到画面
亮度是正常,在来调整 EQ 旋钮到画面清晰度是正常。假如 EQ 及 GAIN 调的太大或太
小会使得画面不见或扭曲。
这个产品使用的 RJ45 界面是用 CAT5 线材,请使用相同的方式来调整 EQ / GAIN,它
要按部就班来调整。假如 EQ 及 GAIN 调的太大或太小会使得画面不见或扭曲。
YA Extender 的连接图:
4 Set
YPbPr RCA
cable
HDTV
Audio RCA
cable
DVD
YPbPr RCA
cable
Audio RCA
cable
HDTV
YPbPr RCA
cable
Audio RCA
cable
CAT.5
Switch selected
set up: AUDIO
HDTV
YPbPr RCA
cable
Switch selected
set up: AUDIO
CAT.5CAT.5CAT.5
Audio RCA
cable
CAT.5
Switch selected
set up: AUDIO
音频的输出规格是可改变的
b
CA
假如音频设备能支持本地端及远端的音频规格选择,如数字音频能从本地端(同轴输入)
改变成模拟音频到远端(L-音频-R 输出);模拟音频能从本地端(L-音频-R 输入)改变成
数字音频到远端(同轴输出)。连接图如下。
YA Extender 的连接图:
Pr R
YP
HDTV
DVD
HDTV
Audio device
W hen YA -R audio form at
can be supported, the
CO AX IAL audio signal of
YA-L could be transmitted
to the L-AUDIO-R stereo
YPbPr RCA
YPbPr RCA
cable
Coaxial
RCA cable
cable
Coaxial
RCA cable
Sw itch selected
se t u p : COAXIA L
CAT.5
300m
cable
Audio RCA
cable
Sw itch selected
set up: AUDIO
接线说明及识别
导线识别 RJ45 脚位分配 导线颜色规则
Pair 1
Pair 2
Pair 3
Pair 4
5 White-Blue
4 Blue
1 White-Orange
2 Orange
3 White-Green
6 Green
7 White-Brown
8 Brown
商标：
这个手册中涉及到的所有公司，牌子名称和产品名称，都是商标或已注册商标，属于它们各自
的公司。
