HDX Card Installation Guide

Legal Notices

This guide is copyrighted ©2011 by Avid Technology, Inc.,
(hereafter “Avid”), with all rights reserved. Under copyright
laws, this guide may not be duplicated in whole or in part
without the written consent of Avid.

003, 96 I/O, 96i I/O, 192 Digital I/O, 192 I/O, 888|24 I/O,
882|20 I/O, 1622 I/O, 24-Bit ADAT Bridge I/O, AudioSuite,
Avid, Avid DNA, Avid Mojo, Avid Unity, Avid Unity ISIS,
Avid Xpress, AVoption, Axiom, Beat Detective, Bomb Factory,
Bruno, C|24, Command|8, Control|24, D-Command, D-Control,
D-Fi, D-fx, D-Show, D-Verb, DAE, Digi 002, DigiBase,
DigiDelivery, Digidesign, Digidesign Audio Engine, Digidesign
Intelligent Noise Reduction, Digidesign TDM Bus, DigiDrive,
DigiRack, DigiTest, DigiTranslator, DINR, DV Toolkit, EditPack,
Eleven, EUCON, HD Core, HD Process, HDX, Hybrid, Impact,
Interplay, LoFi, M-Audio, MachineControl, Maxim, Mbox,
MediaComposer, MIDI I/O, MIX, MultiShell, Nitris, OMF,
OMF Interchange, PRE, ProControl, Pro Tools, Pro Tools|HD,
Pro Tools LE, Pro Tools M-Powered, Pro Tools MP,
QuickPunch, Recti-Fi, Reel Tape, Reso, Reverb One, ReVibe,
RTAS, Sibelius, Smack!, SoundReplacer, Sound Designer II,
Strike, Structure, SYNC HD, SYNC I/O, Synchronic, TL Aggro,
TL AutoPan, TL Drum Rehab, TL Everyphase, TL Fauxlder,
TL In Tune, TL MasterMeter, TL Metro, TL Space, TL Utilities,
Transfuser, Trillium Lane Labs, Vari-Fi, Velvet, X-Form, and
XMON are trademarks or registered trademarks of Avid
Technology, Inc. Xpand! is Registered in the U.S. Patent and
Trademark Office. All other trademarks are the property of their
respective owners.

Product features, specifications, system requirements, and
availability are subject to change without notice.

Guide Part Number 9320-65041-00 REV A 08/11

Documentation Feedback

At Avid, we are always looking for ways to improve our
documentation. If you have comments, corrections, or
suggestions regarding our documentation, email us at
[e-mail].

contents

Chapter 1. Welcome to HDX

HDX Package

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

HDX Hardware-Accelerated Pro Tools HD Systems
Registration

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

System Requirements and Compatibility
Conventions Used in This Guide
About www.avid.com

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Chapter 2. HDX Hardware Overview

HDX Hardware
DigiLink Mini Cables
Avid HD Audio Interfaces

Chapter 3. Installing HDX Cards

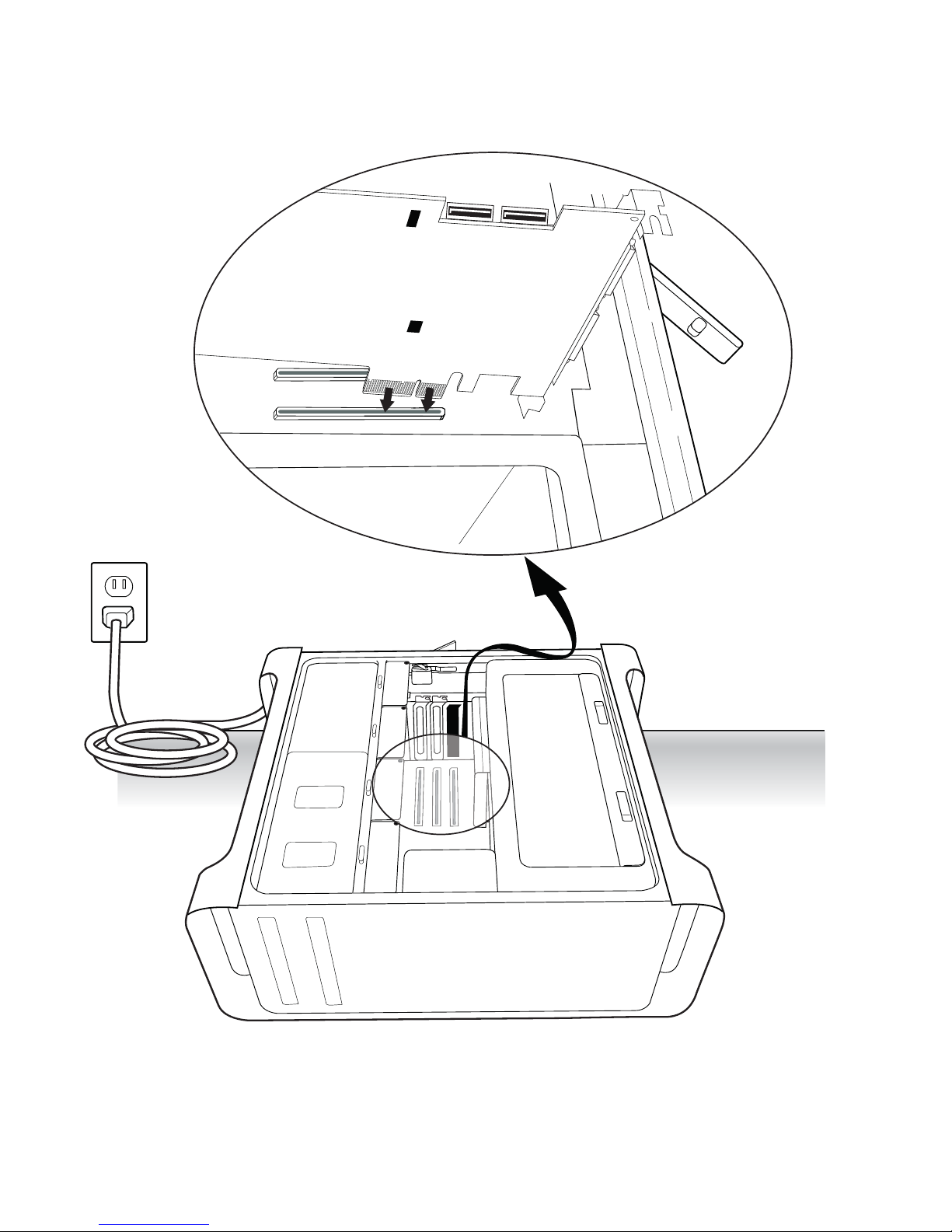

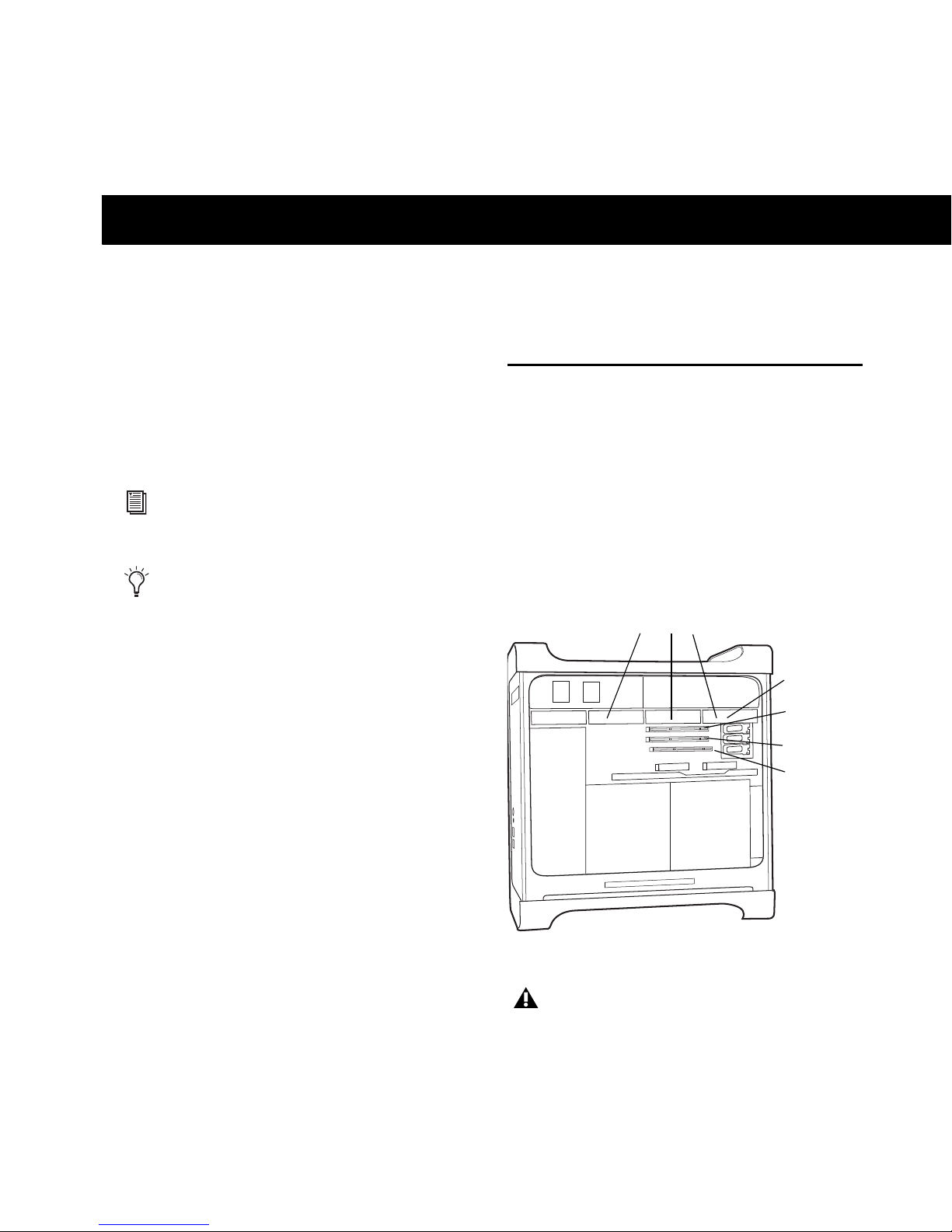

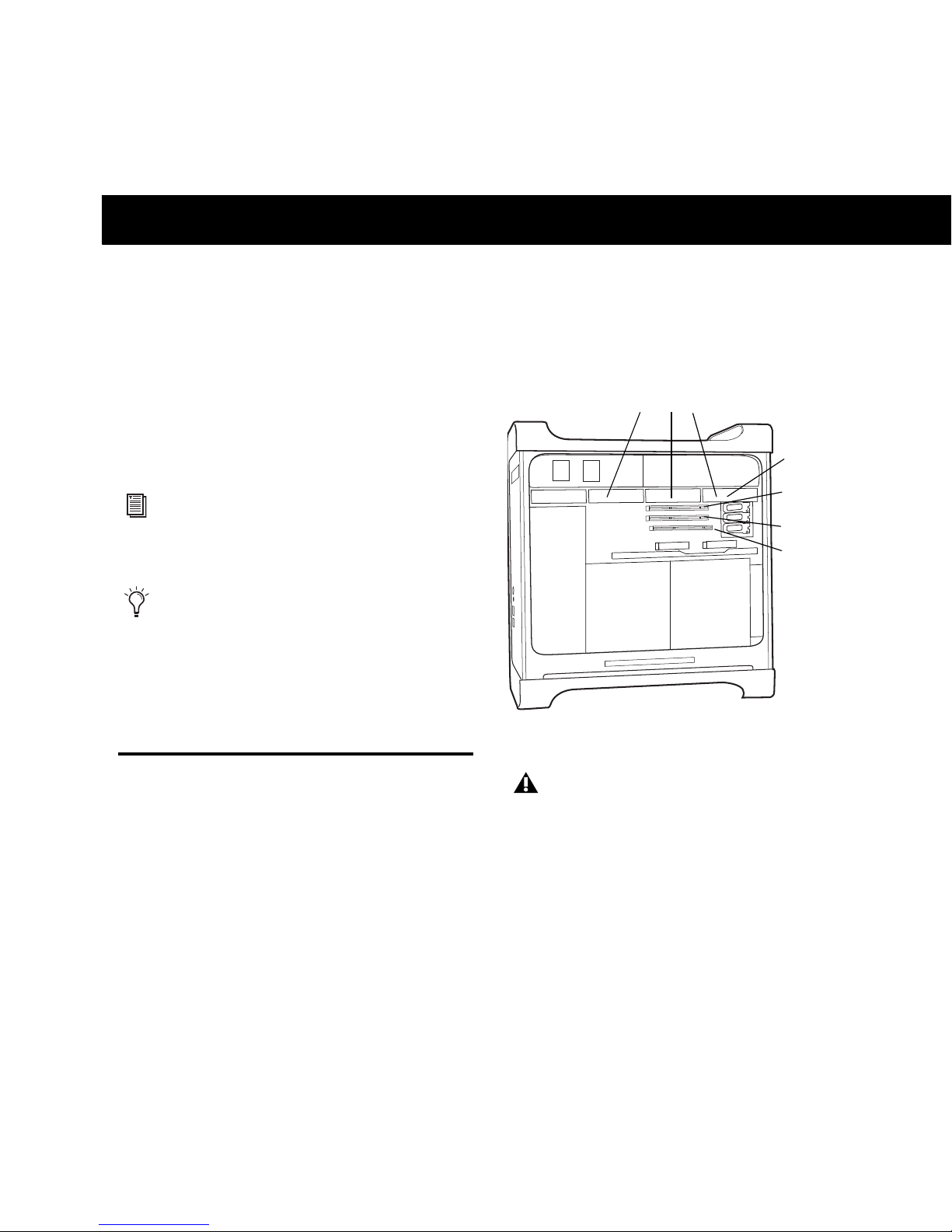

Installing HDX Cards in a Mac Pro
Installing HDX Cards in a Windows Computer

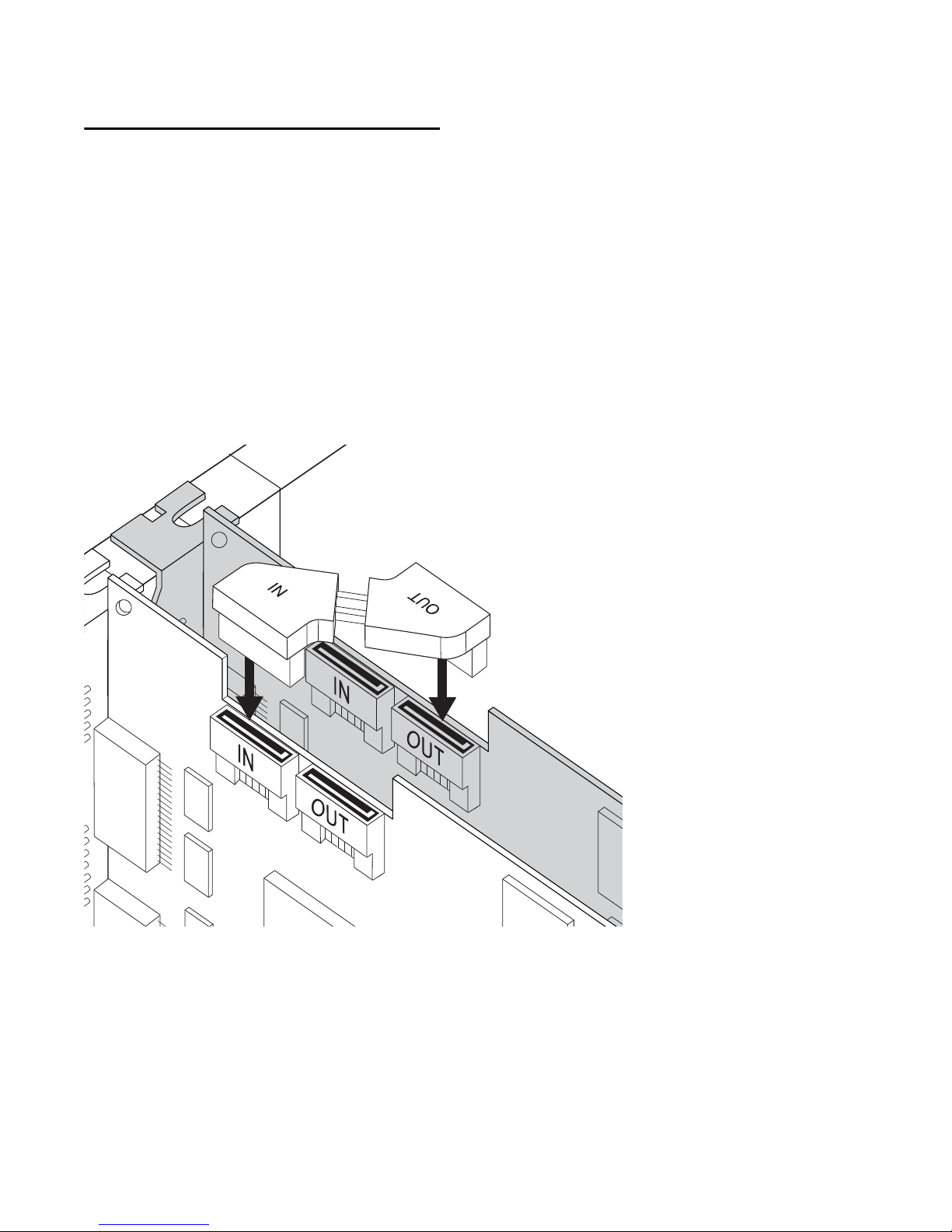

Connecting Multiple HDX PCIe Cards Using HDX TDM Cables

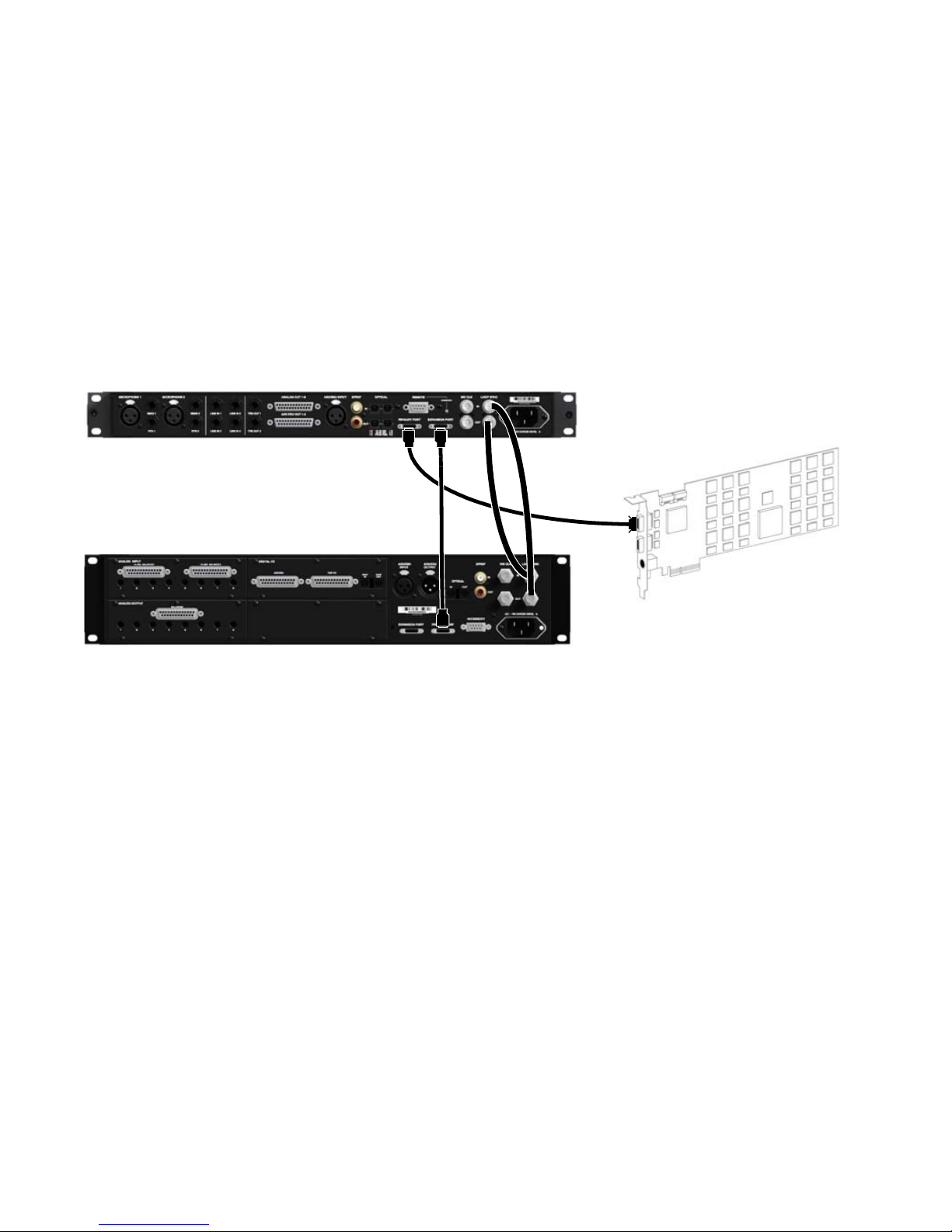

Connecting Audio Interfaces
Installing Pro Tools HD Software and HDX Hardware Drivers

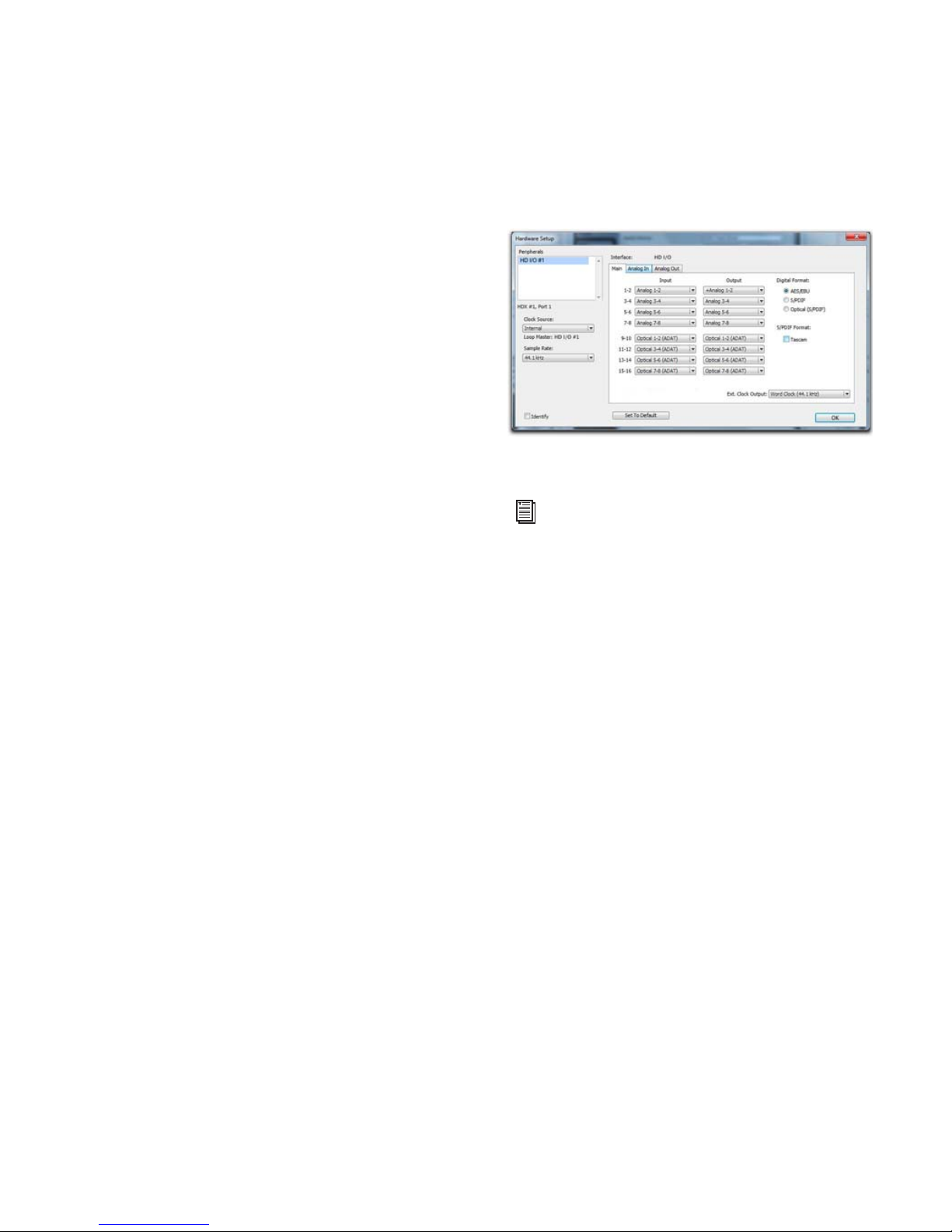

Configuring Your Pro Tools System

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

. . . . . . . . . . . . . . . . . . . 21

. . . . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Chapter 4. Configuring Core Audio (Mac OS X Only)

Avid Core Audio Driver Capabilities
Installing the Avid Core Audio Driver

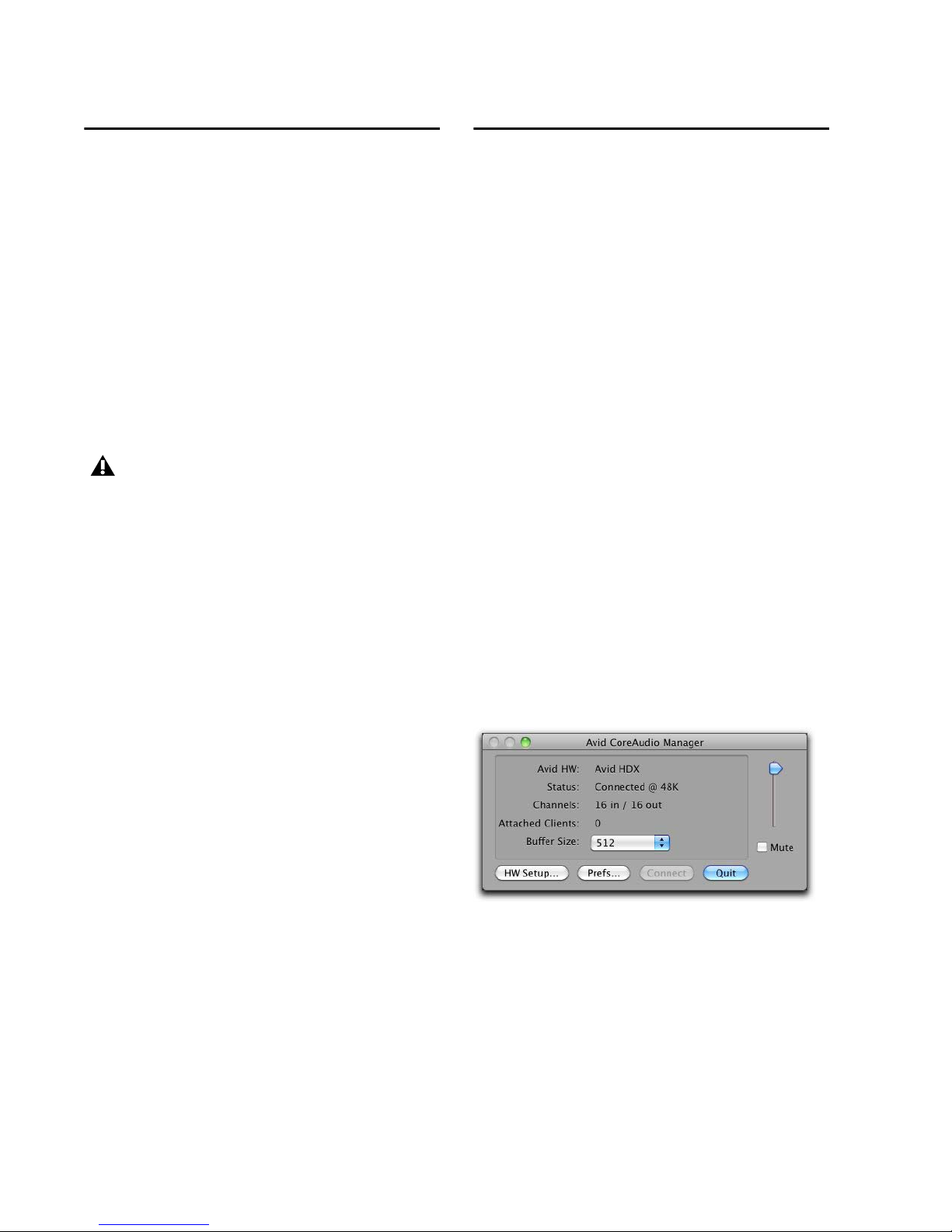

CoreAudio Manager
Configuring HD Audio Interfaces for Third-Party Applications

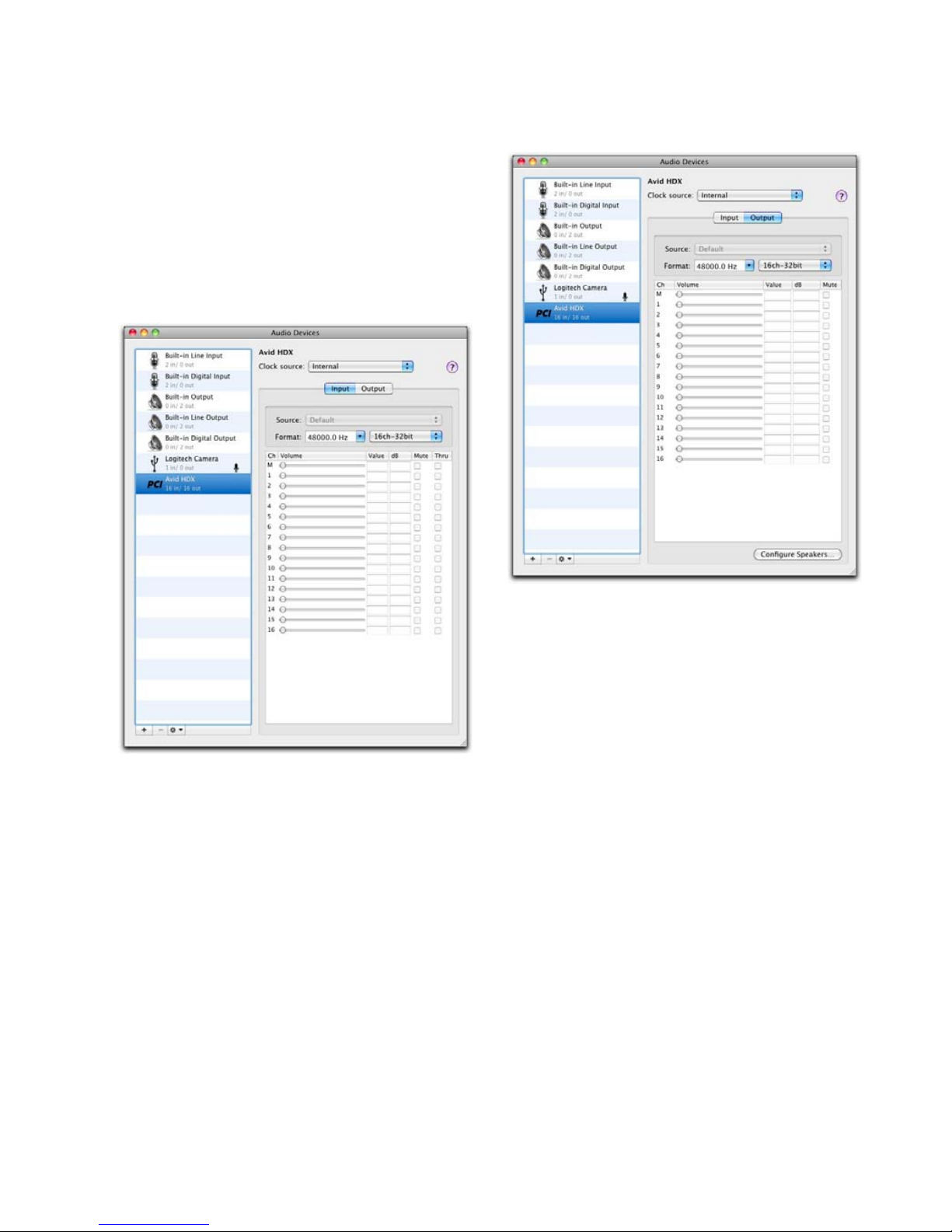

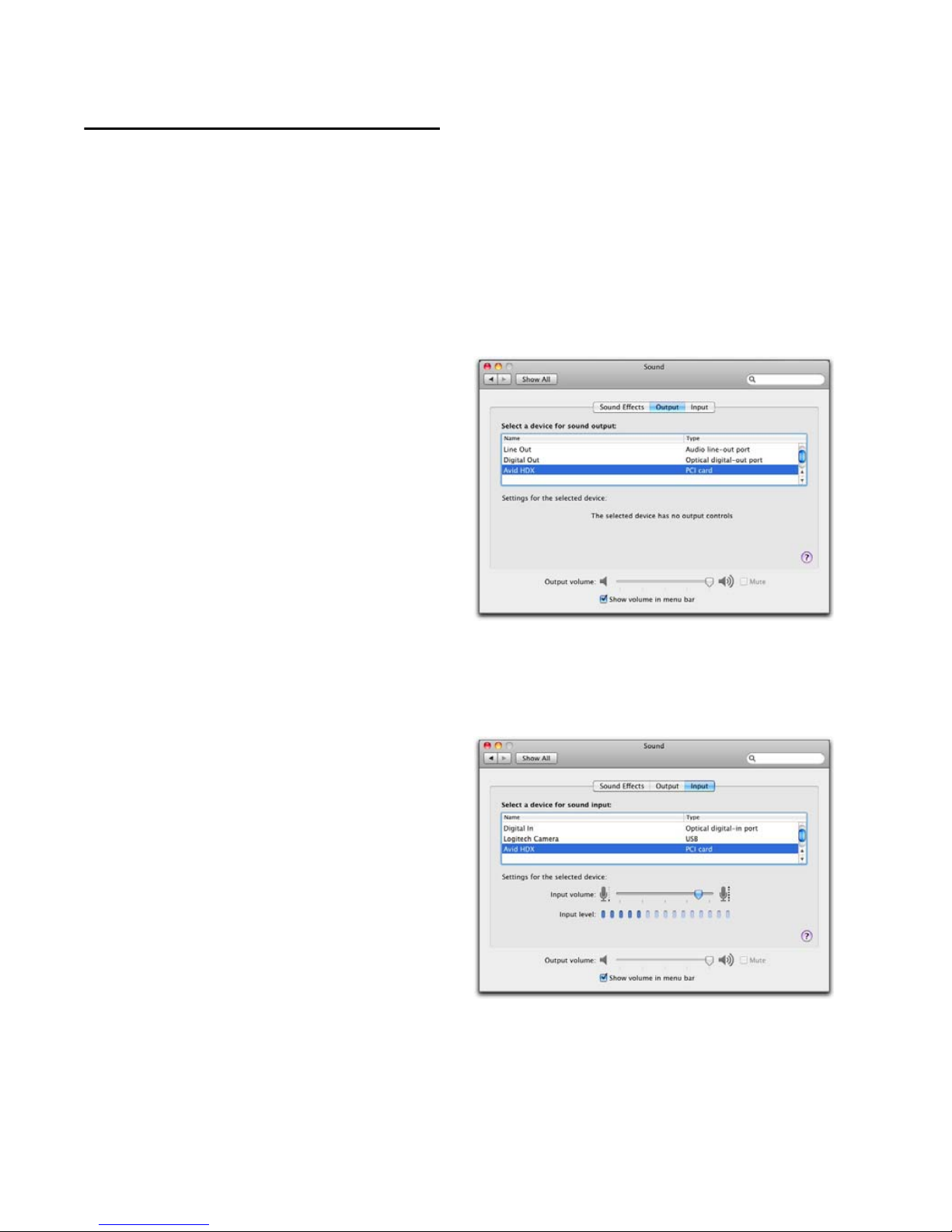

Configuring the Apple Sound Preferences or Apple Audio MIDI Setup

Chapter 5. Configuring ASIO (Windows Only)

ASIO Driver Capabilities
Installing the ASIO Driver

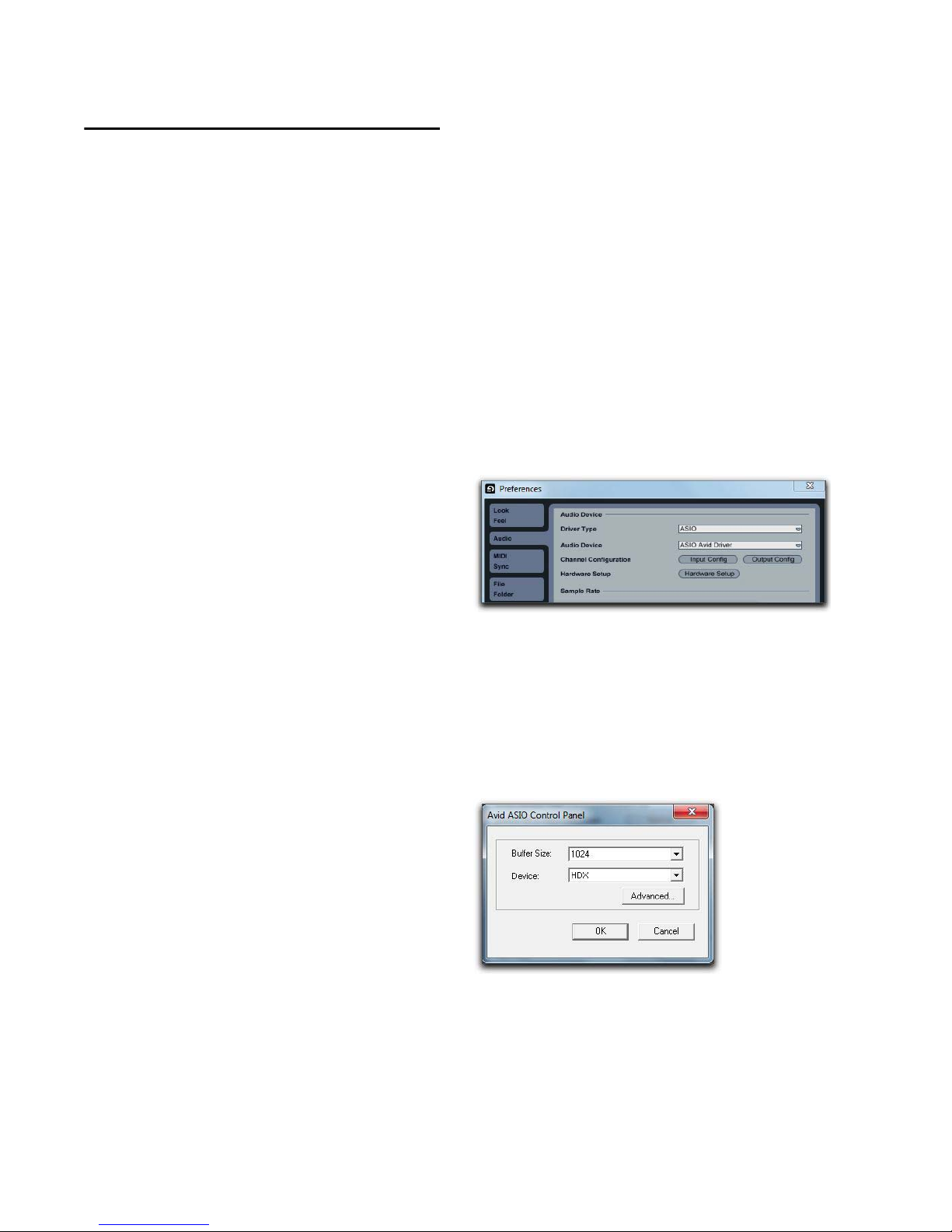

Avid ASIO Control Panel

. . . . . . . . . . . . . . . . . . . . . . . . . . 27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . . . . . . . . 31

. . . . . . . . . . . . . . 32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Contents iii

Chapter 6. HDX

パッケージ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

HDX

ハードウェア・アクセラレーター付き

HDX

システム要件と互換性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

本ガイドで使用される表記規則 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

www.avid.com

について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Pro Tools HD

について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

システム . . . . . . . . . . . . . . . . . . . . . . . . . 40

Chapter 7. HDX

HDX
DigiLink Mini
Avid HD

Chapter 8. HDX

Mac ProにHDX
Windows

複数の

オーディオ・インターフェイスの接続. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Pro Tools HD
Pro Tools

ハードウェアの概要 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

ハードウェア. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

ケーブル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

オーディオ・インターフェース. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

カードをインストールする. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

カードをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

コンピューターに

HDX PCle

システムを設定する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

カードを

ソフトウェアおよび

Chapter 9. Core Audio

Avid Core Audio Driver
Avid Core Audio Driver

CoreAudio Manager

サードパーティ製アプリケーション用に

Apple

サウンド環境設定または

カードをインストールする . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

HDX

HDX TDM

の構成（

Mac OS X

の機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

のインストール . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

ケーブルで接続する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

ハードウェア・ドライバーのインストール . . . . . . . . . . . . . . 62

HDX

のみ） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

オーディオ・インターフェイスを設定する . . . . . . . . . . . . . . 67

HD

Apple

オーディオ

設定の構成. . . . . . . . . . . . . . . . . . . . . . . . . . 68

MIDI

Chapter 10. ASIO

ドライバーの性能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

ASIO

ドライバーのインストール . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

ASIO
Avid ASIO

の設定（

コントロール・パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Windows

Appendix A. Compliance Information

Environmental Compliance
EMC (Electromagnetic Compliance)
Safety Compliance

安全性コンプライアンス. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

HDX Card Installation Guideiv

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

のみ）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

chapter 1

Welcome to HDX

Avid® HDX PCIe cards provide dedicated digital
signal processing (DSP) for high-definition
digital audio recording, editing, signal process­ing, mixing, and I/O capabilities with Avid
Pro Tools® HD software and Avid HD audio
interfaces and synchronization peripherals.

HDX hardware with HD audio interfaces can
also be used with Core Audio and ASIO-compat­ible digital audio software, and supports up to
64 channels of I/O with the first HDX card in
your system. However, HDX DSP and multiple
card configurations for expanded I/O are only
available with Pro Tools HD software.

This guide covers the installation and configu­ration of HDX cards and hardware drivers on
Mac and Windows platforms.

HDX Package

The HDX package includes the following:

•HDX PCIe card

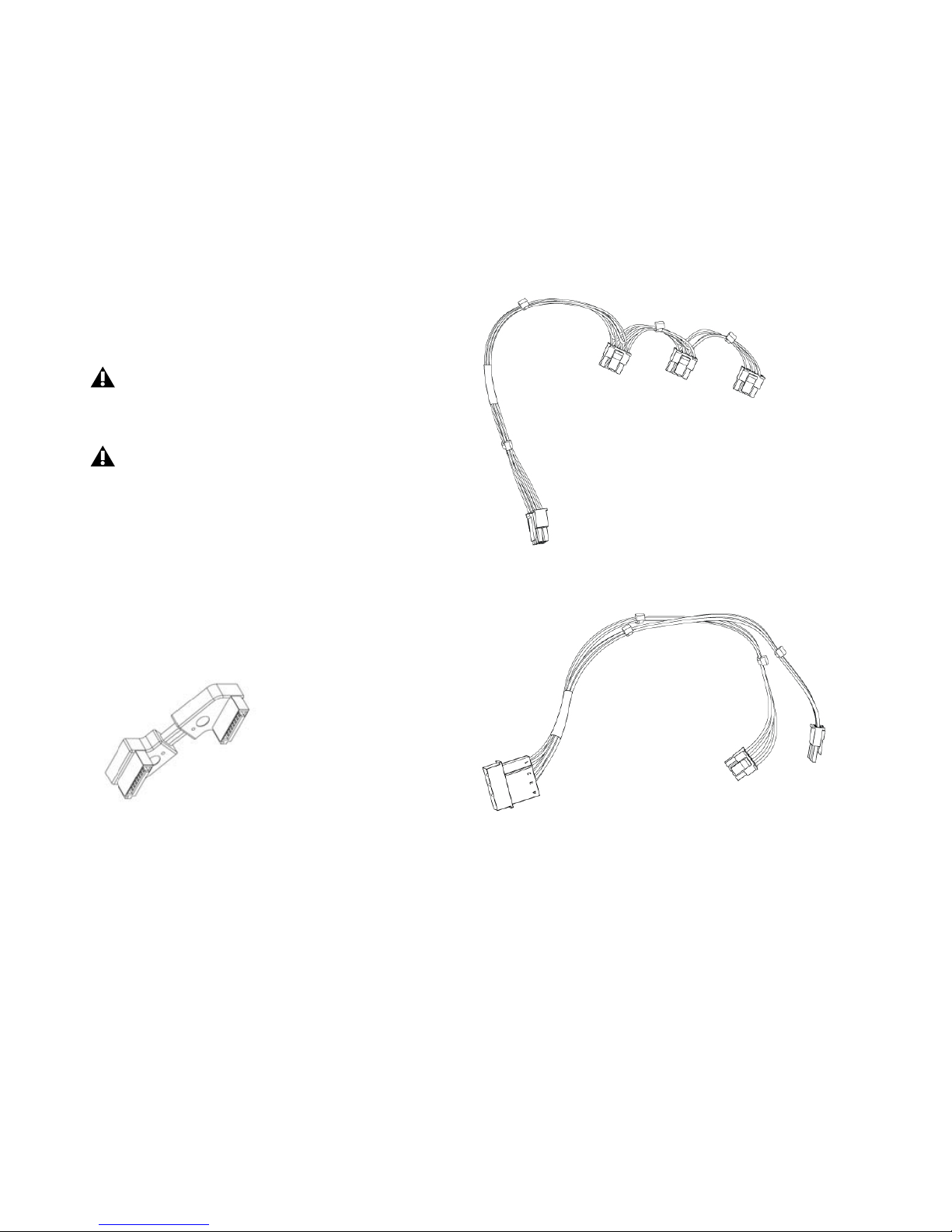

•HDX TDM cable

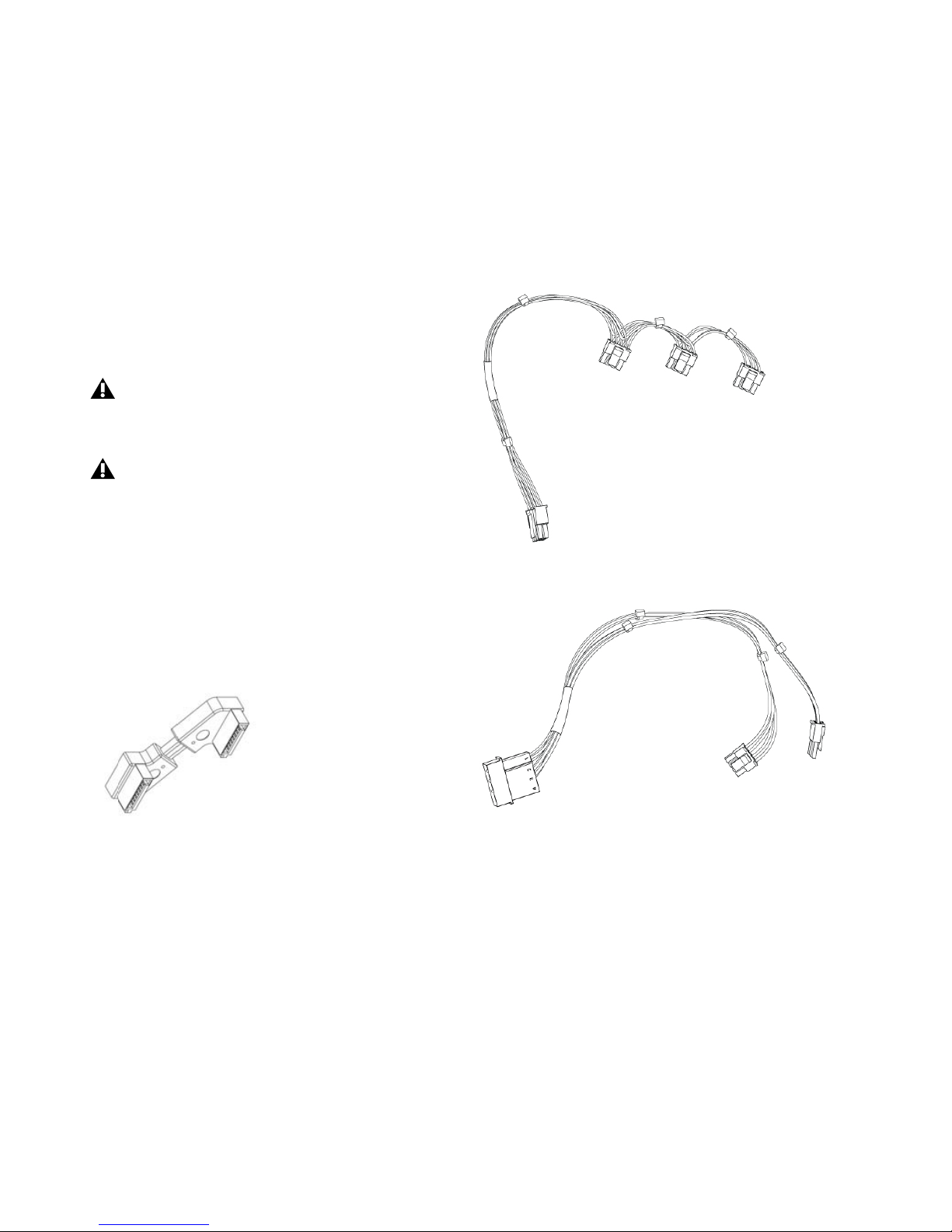

• HDX PCIe power cable for Mac

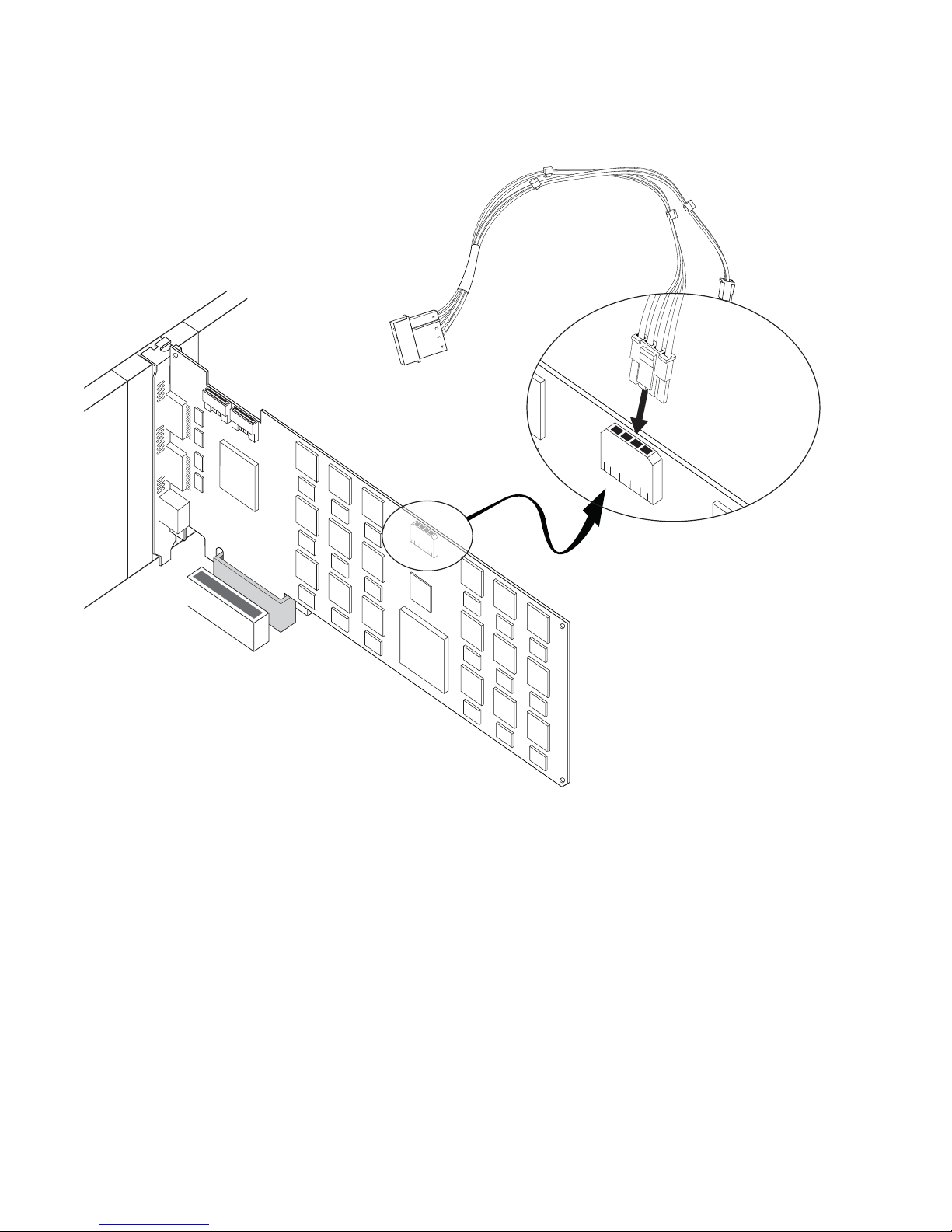

• HDX PCIe power cable for PC

™

• 12’ DigiLink
the HDX card to an audio interface

• Registration Information Card

•This Install Guide, covering installation
and configuration of HDX hardware in de­tail

• HDX Card Quick Setup, covering basic
hardware installation

Mini cable for connecting

For information about installing Pro Tools
software, see the

included with your Pro Tools software

Guide

package (sold separately). For information
about using Pro Tools software, see the
Pro Tools Reference Guide

Pro Tools Installation

• Health and Safety Guide

Chapter 1: Welcome to HDX 1

HDX Hardware-Accelerated
Pro Tools HD Systems

HDX hardware-accelerated Pro Tools HD
systems include the following:

• Pro Tools HD software (sold separately)

• One or more HDX PCIe cards

• Power cable for powering the card (included)

• HDX TDM cable (multi-card systems only) to
connect HDX cards to each other (included)

• DigiLink™ Mini cable for connecting HDX

cards to audio interfaces (included)

• At least one (up to sixteen) of the following
Avid HD audio interfaces (sold separately):

•HD OMNI

•HD I/O

•HD MADI

Registration

Review the enclosed Registration Information
Card and follow the instructions on it to quickly
register your purchase online. By registering,
you become eligible to receive the following:

• Information regarding technical support

• Software update and upgrade notices

• Limited warranty on hardware

Hardware Warranty

Your warranty can be found on the Registration
Information Card.

Only one HD OMNI can be used in a single
system.

• A qualified synchronization peripheral
(optional, sold separately)

• A qualified MIDI interface (optional, sold sep­arately)

HDX Card Installation Guide2

System Requirements and
Compatibility

HDX PCIe cards can be installed in any qualified
Mac or Windows computer.

Avid can only assure compatibility and provide
support for hardware and software it has tested
and approved.

For complete system requirements and a list of
qualified computers, operating systems, hard
drives, and third-party devices, visit:
www.avid.com/compatibility

You can test your HDX hardware using Avid
DigiTest. For more information, see the Avid
DigiTest Guide.pdf (available online and
also installed with Pro Tools).

Important Installation Notes

Important Safety Notes

1 Only use HDX in compatible systems, tested

and certified by Avid (see www.avid.com).

2 The host system needs to have a minimum air-

flow of 275 lfm. Failure to comply could result in
a hazardous situation and damage the host as
well as any HDX cards in your system.

3 Do not obstruct airflow of the host system

(either intake on the host system or exhaust
through the perforated mounting brackets).

4 DigiLink connectors will get hot over an ex-

tended period of use. Allow the system to cool
down before making modifications.

5 The area surrounding the HDX cards in your

host system will get hot. Leave sufficient airflow
around your host system, and do not place any
combustible material, such as cloths or paper, on
the host system.

HDX is a high performance PCIe card. Ensure
that the host system into which you are going to
install your HDX cards provides direct airflow
of a minimum of 275 lfm (linear feet per minute)
over any HDX card. Failure to comply with this
minimum requirement may result in permanent
damage to your host system and to the HDX
cards in your system. Damage caused by exces­sive heat or failure to maintain adequate airflow
in accordance with these instructions is not cov­ered by the Avid Limited Warranty.

Check the compatibility pages on the Avid
website (www.avid.com) for fully compliant
systems.

6 Do not exceed the maximum ambient temper-

ature specification of your host system.

Chapter 1: Welcome to HDX 3

Conventions Used in This
Guide

All of our guides use the following conventions
to indicate menu choices and key commands:

Convention Action

About www.avid.com

The Avid website (www.avid.com) is your best
online source for information to help you get the
most out of your Pro Tools system. The follow­ing are just a few of the services and features
available.

File > Save Choose Save from the

File menu

Control+N Hold down the Control

key and press the N key

Control-click Hold down the Control

key and click the mouse
button

Right-click Click with the right

mouse button

The names of

Commands, Options, and Settings

that appear on-screen are in a different font.

The following symbols are used to highlight im­portant information:

User Tips are helpful hints for getting the
most from your Pro Tools system.

Important Notices include information that
could affect your Pro Tools session data or
the performance of your Pro Tools system.

Product Registration

Register your purchase

online.

Support and Downloads

Contact Avid Customer
Success (technical support); download software
updates and the latest online manuals; browse
the Compatibility documents for system re­quirements; search the online Knowledge Base
or join the worldwide Pro Tools community on
the User Conference.

Training and Education

Study on your own using
courses available online or find out how you can
learn in a classroom setting at a certified
Pro Tools training center.

Products and Developers

Learn about Avid
products; download demo software or learn
about our Development Partners and their
plug-ins, applications, and hardware.

News and Events

Get the latest news from Avid

or sign up for a Pro Tools demo.

Shortcuts show you useful keyboard or
mouse shortcuts.

Cross References point to related sections in
the Pro Tools Guides.

HDX Card Installation Guide4

chapter 2

DigiLink
Mini ports

DigiSerial
port

HDX Hard ware Over view

This chapter describes each component of an HDX hardware accelerated Pro Tools HD system. The
number of HDX cards in your system will differ depending on your system configuration.

HDX Hardware

HDX PCIe Card

A single HDX PCIe card provides up to 256 voiceable tracks of direct-to-disk recording and playback,
as well as DSP power for mixing and plug-in processing. The HDX card supports up to 24-bit, 192 kHz
Pro Tools sessions.

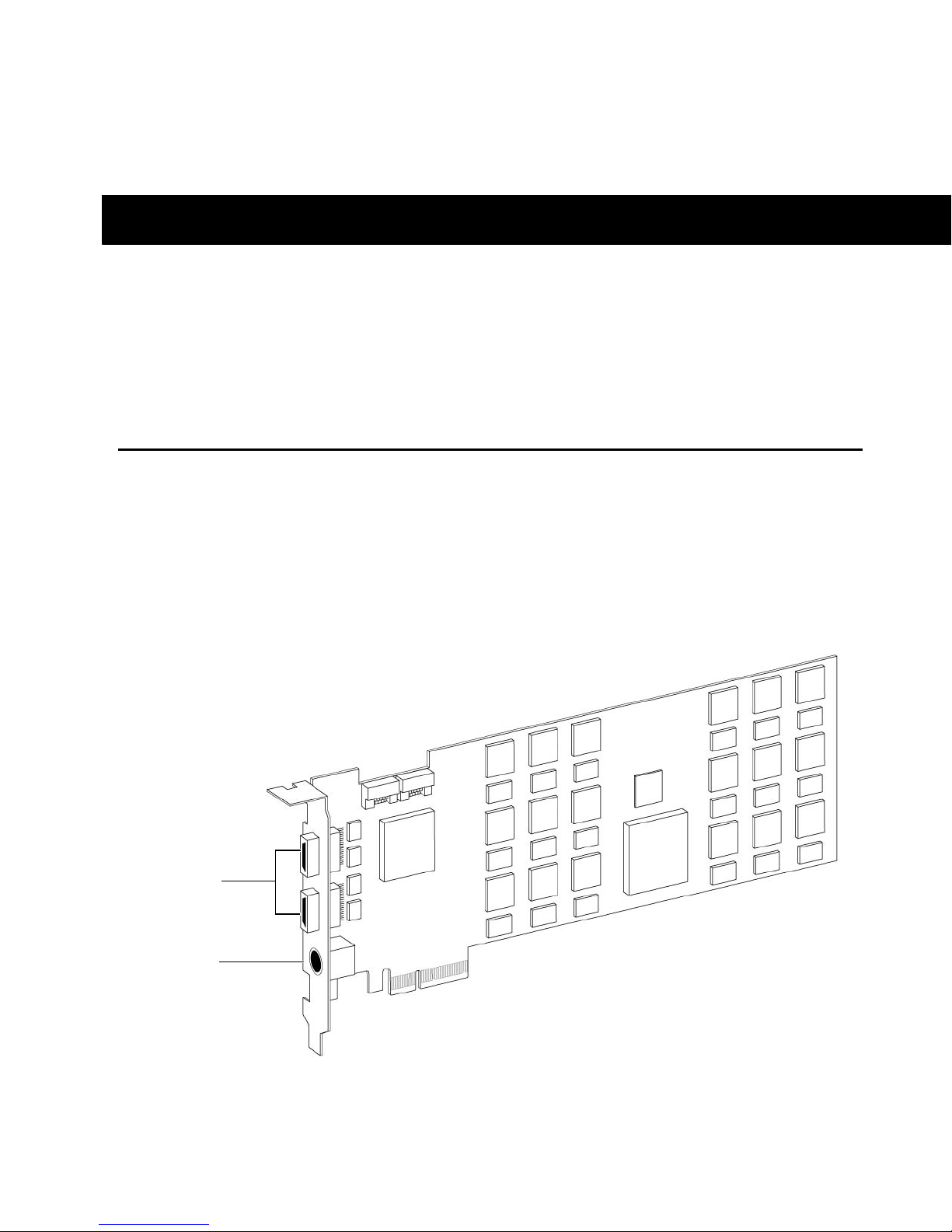

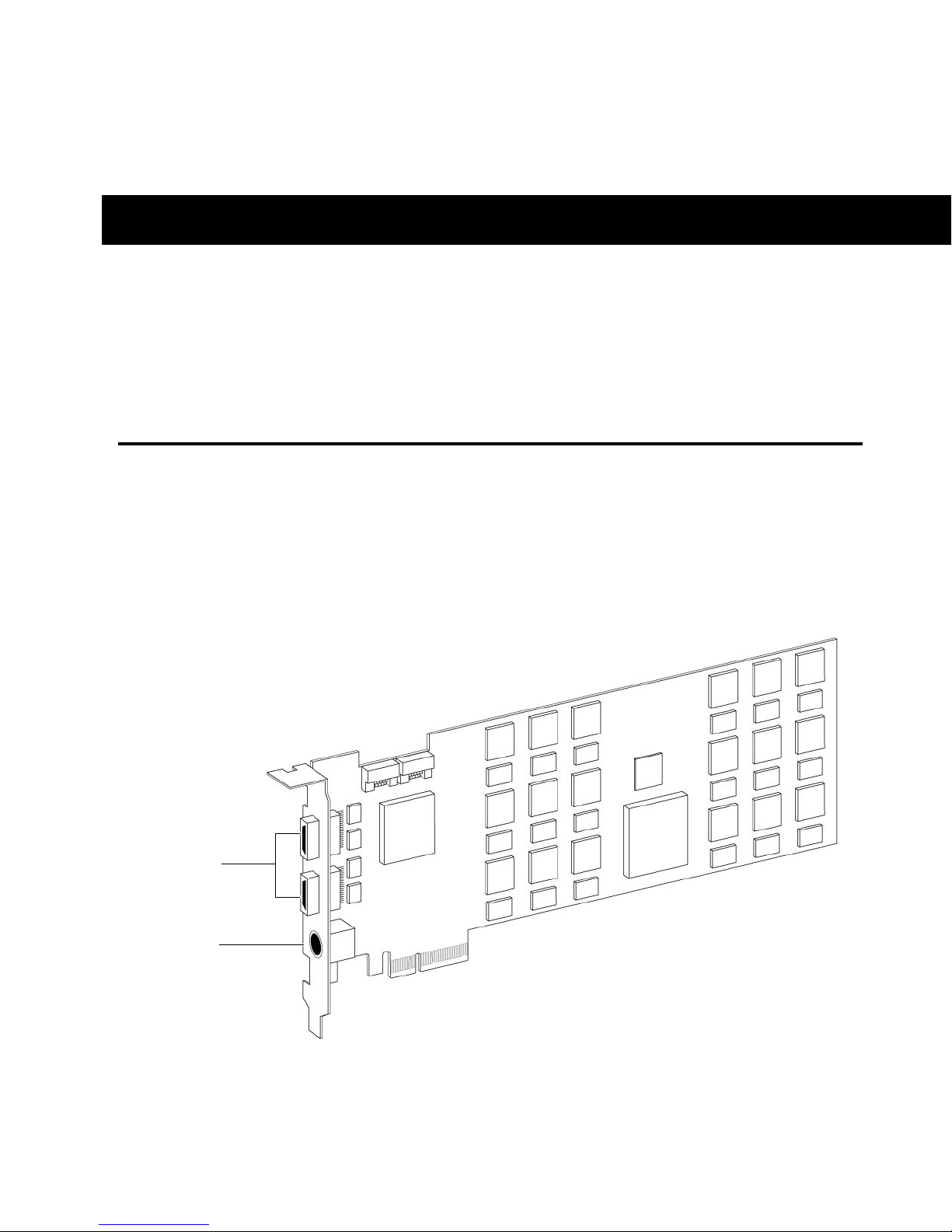

Figure 1. HDX PCIe card

Chapter 2: HDX Hardware Overview 5

DigiLink Mini Ports

Power Cable

The HDX card provides two DigiLink Mini ports
for connecting up to four HD audio interfaces
for up to 64 channels of audio input and output.

DigiSerial Port

The Serial port on the HDX card is for connect­ing a SYNC peripheral. This connector is an
8-pin mini-DIN.

The Serial port on an HDX card does not sup­port MachineControl connections.

If you have more than one HDX card with a
SYNC peripheral, you must connect the SYNC
peripheral to the first card in the system.

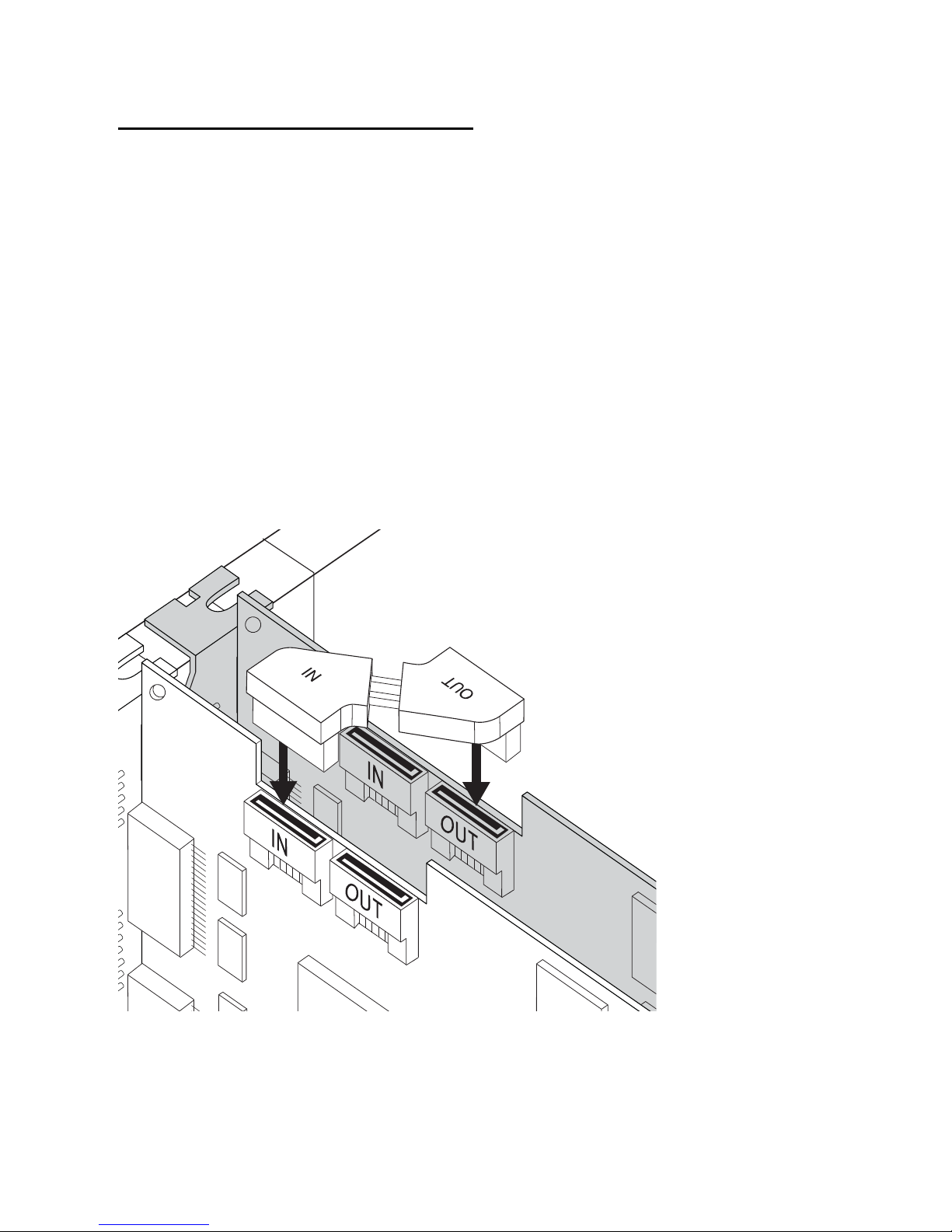

HDX TDM Cable

Use the included HDX TDM cable (a SATA ca­ble) to connect a pair of HDX cards in your sys­tem so they can share data along the TDM bus.
One HDX TDM cable comes with each HDX card.

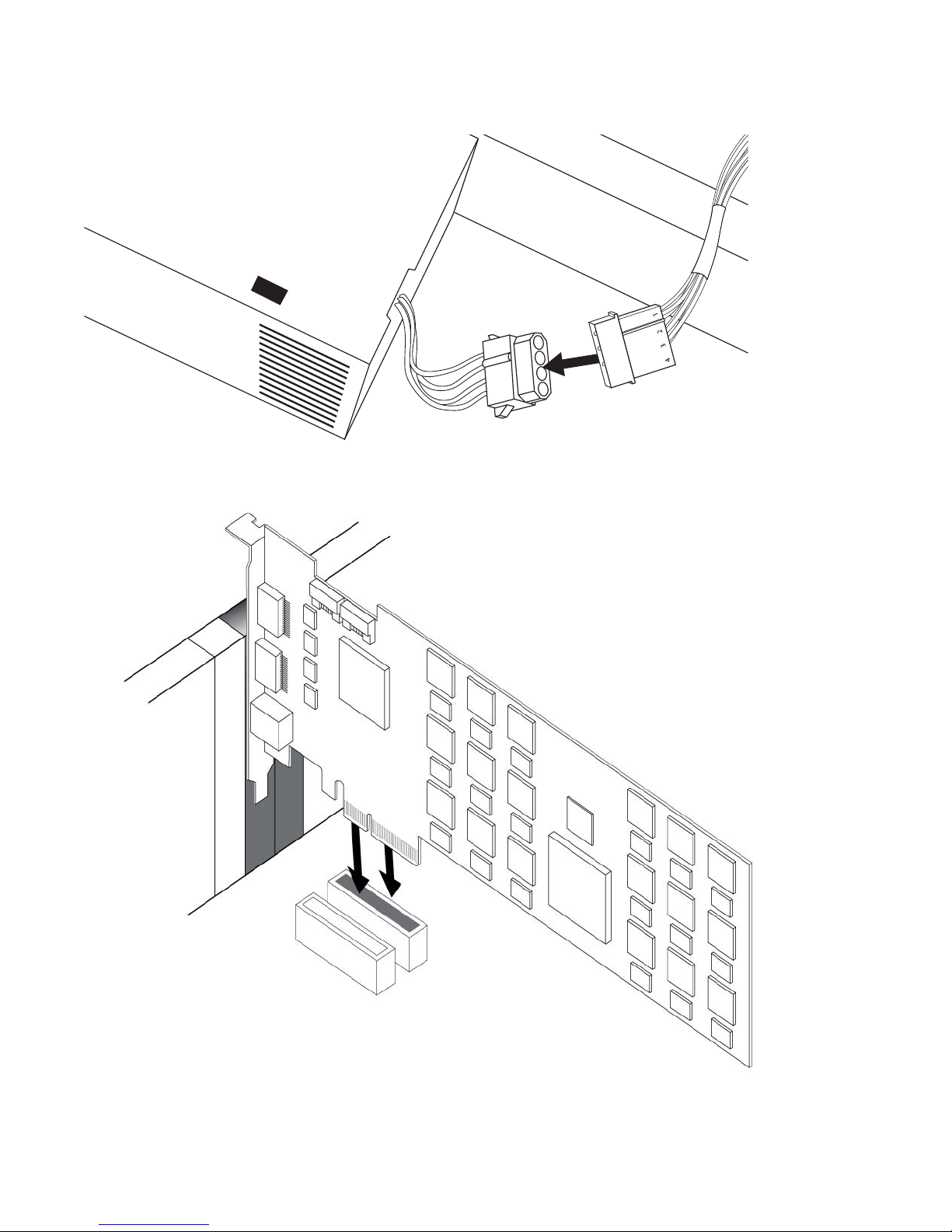

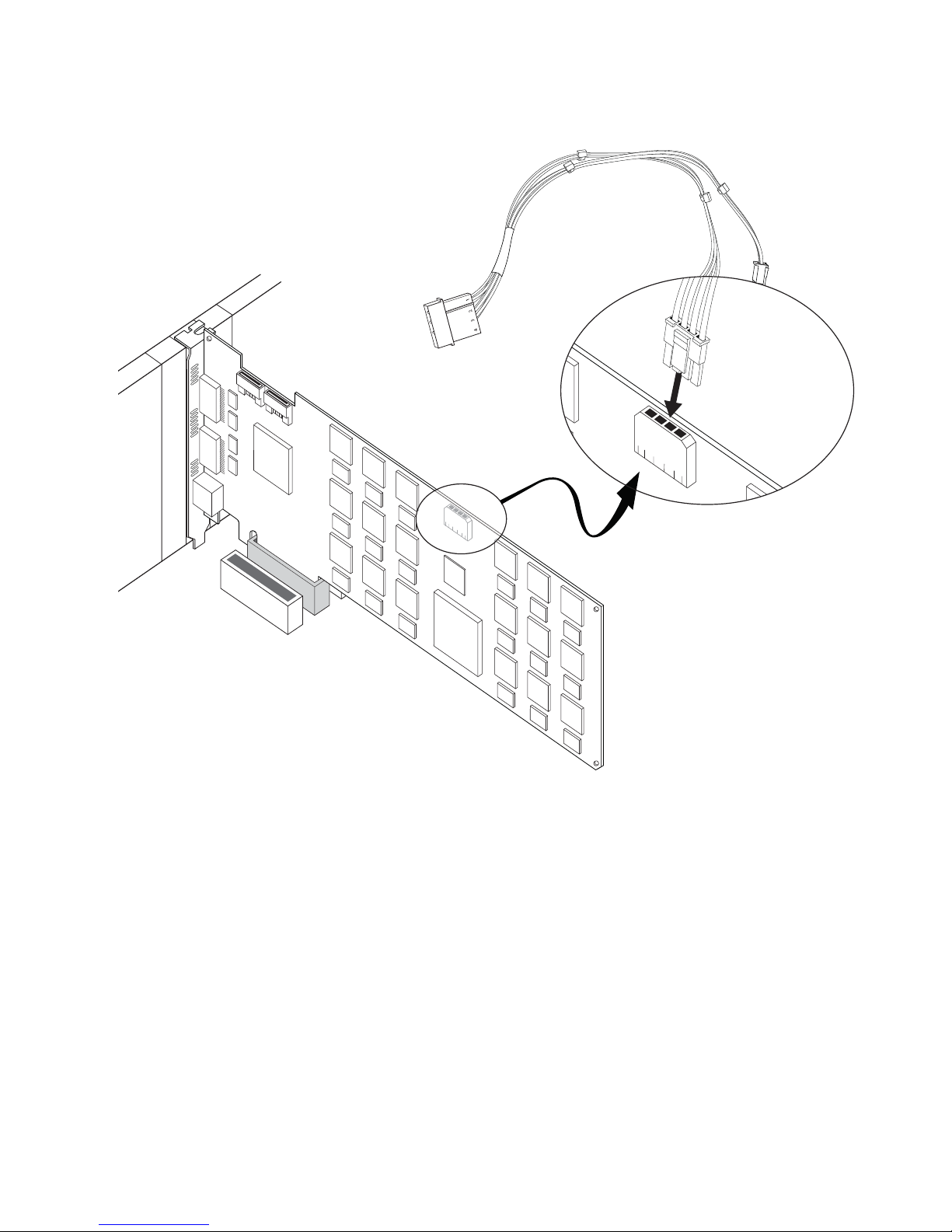

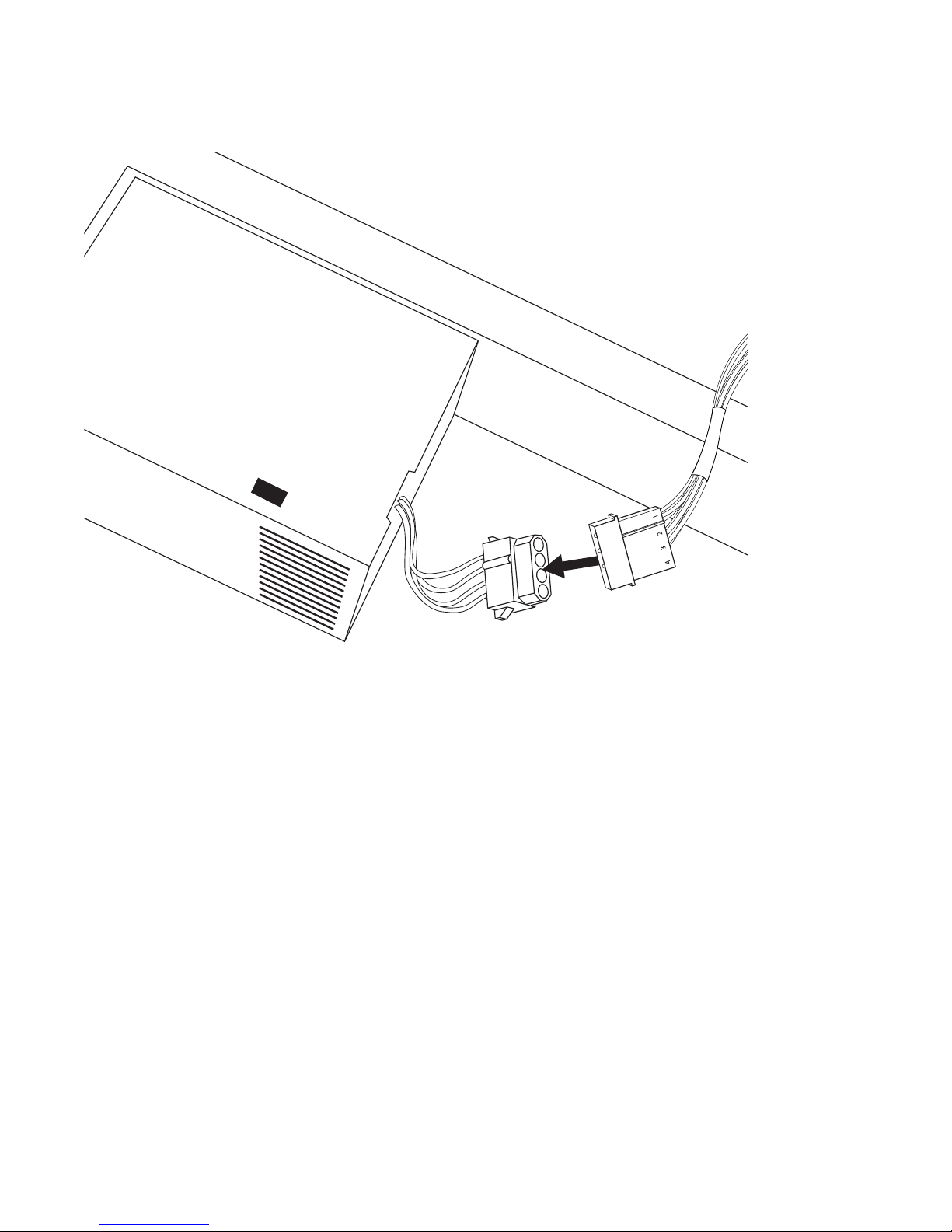

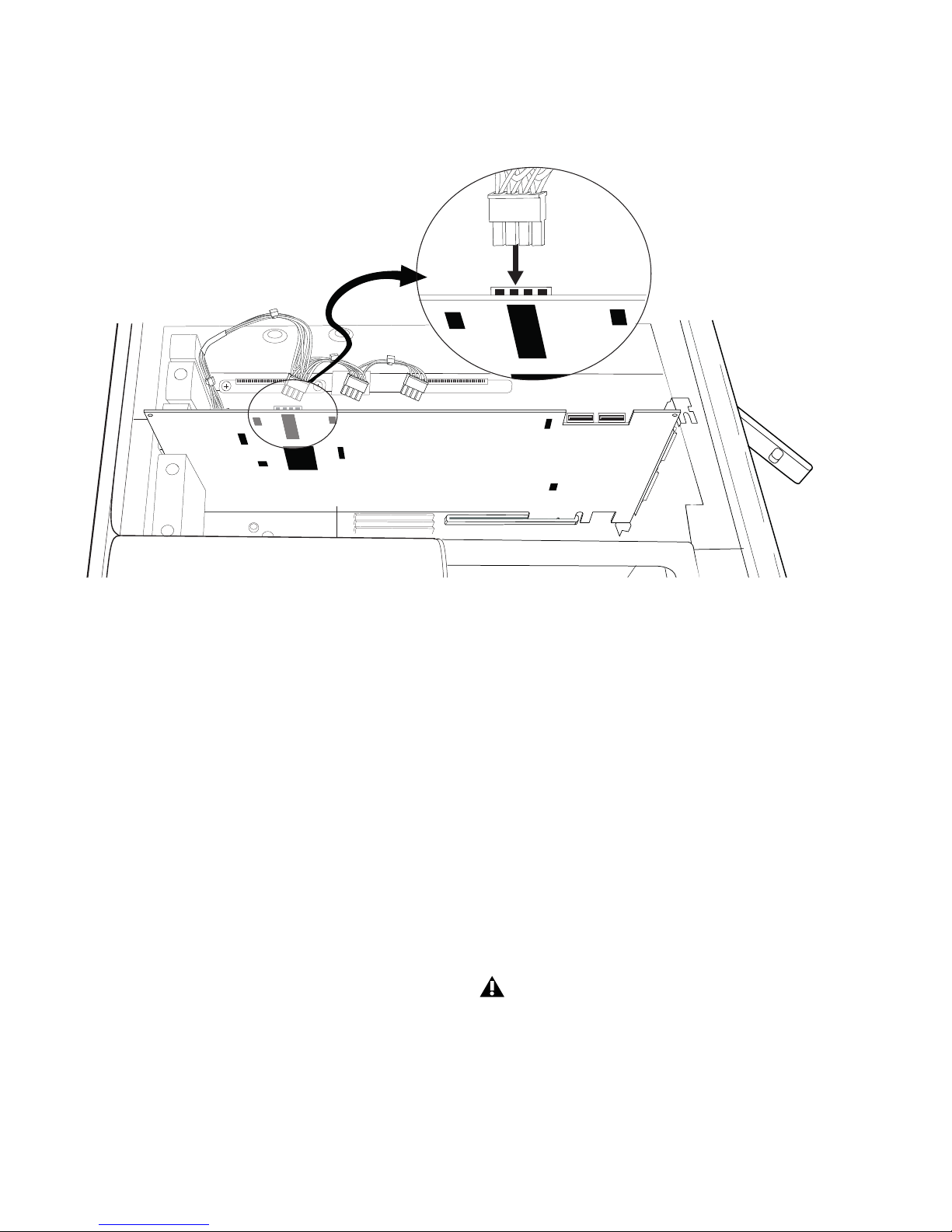

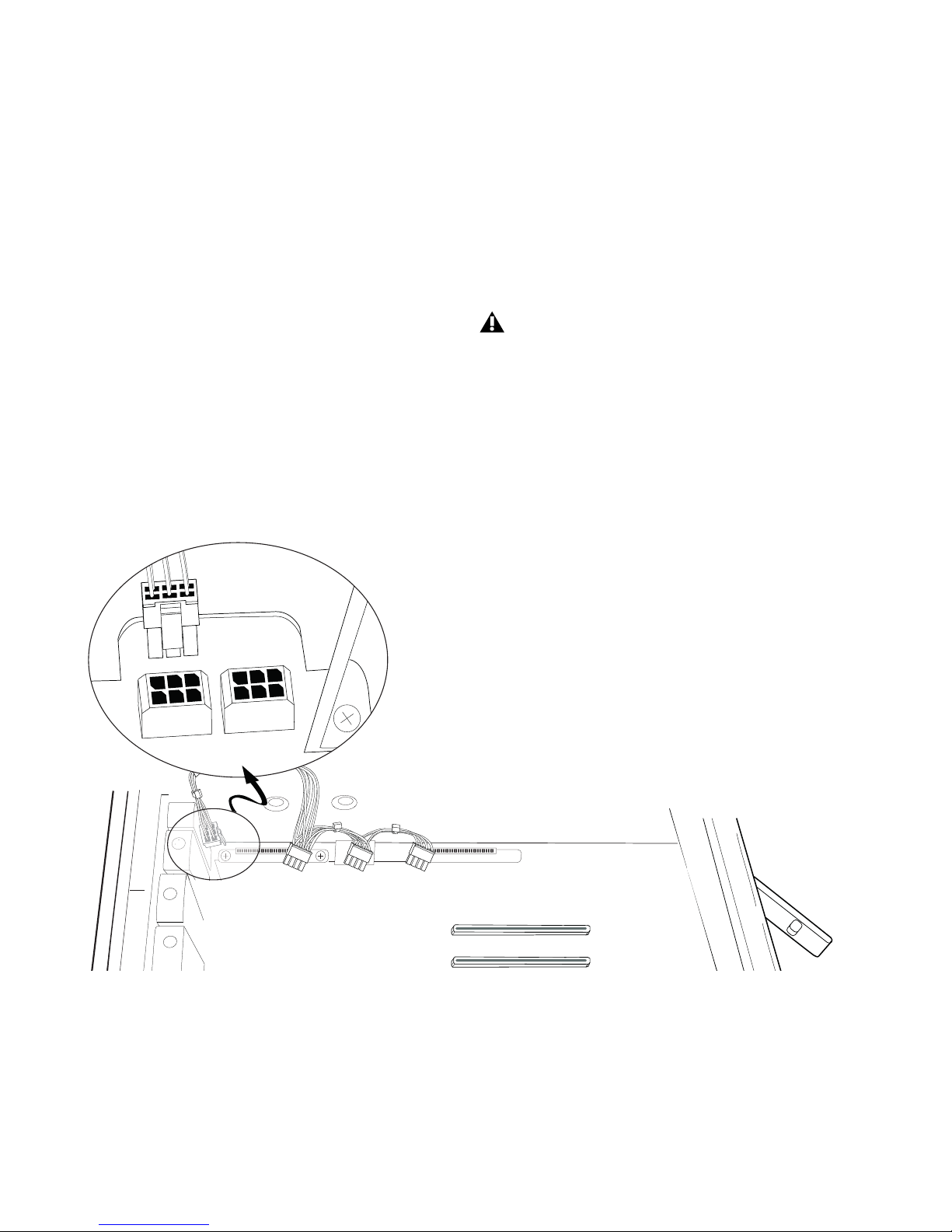

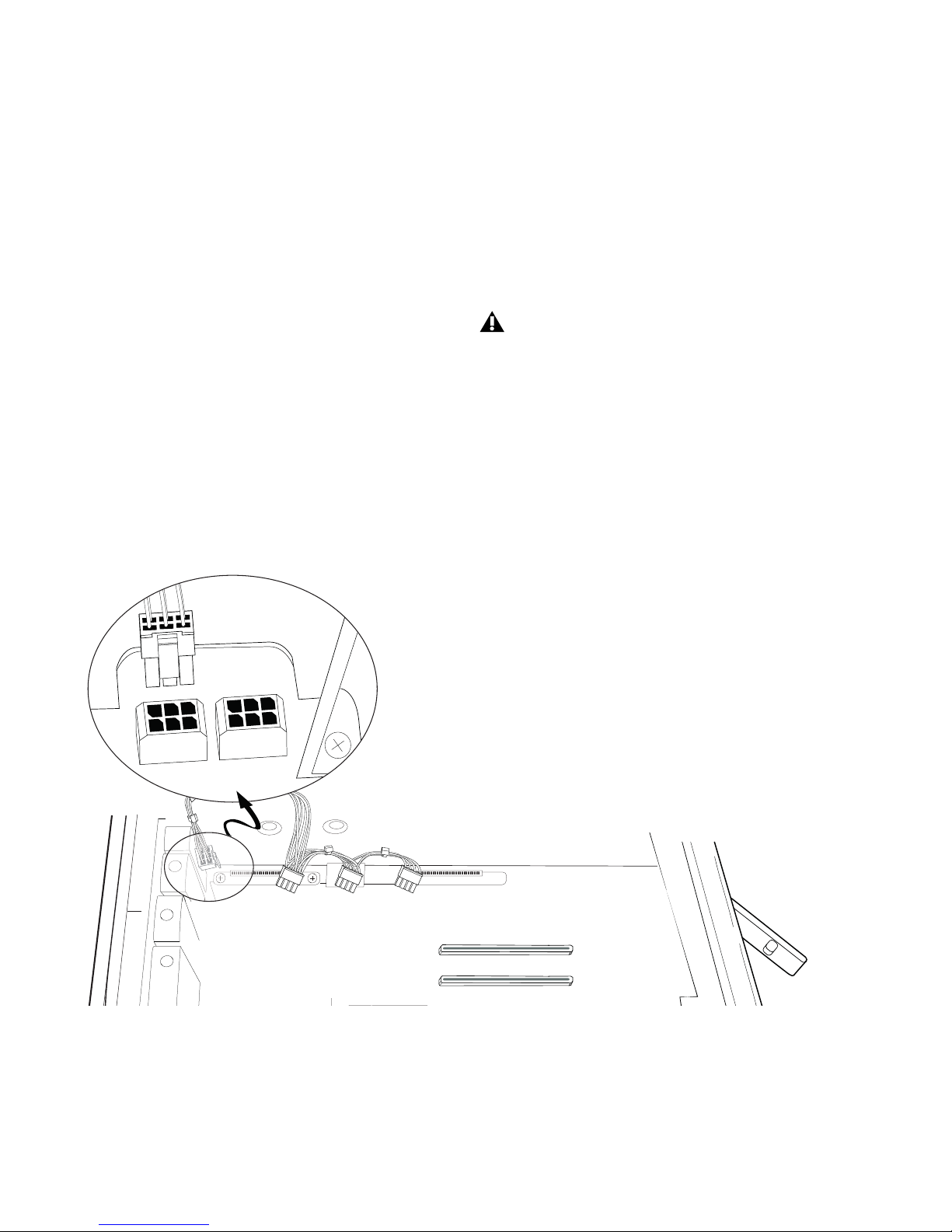

HDX PCIe cards require power beyond what the
PCIe bus can deliver. A custom power cable
(included) is used to connect HDX PCIe cards to
the motherboard in your Mac or to a hard drive
power source in your PC.

HDX card power cable (Mac)

HDX TDM cable

HDX Card Installation Guide6

HDX card power cable (PC)

DigiLink Mini Cables

Avid HD Audio Interfaces

Use DigiLink Mini cables to connect HD I/O,
HD OMNI, and HD MADI audio interfaces to
HDX cards. There are five different lengths of
DigiLink Mini cables:

” (0.46m) (included with HD I/O,

•18
HD OMNI, and HD MADI audio interfaces)

•12’ (3.6m) (one included with each HDX
card)

•25’ (7.62m) (sold separately)

•50’ (15.25m), the maximum length sup-
ported for 176.4 kHz and 192 kHz sessions
(sold separately)

• 100’ (30.5m), the maximum length sup­ported by 88.2 kHz and 96 kHz sessions
(sold separately)

To record and play audio with Pro Tools (or
with a qualified third-party Core Audio-com­patible or ASIO-compatible application), you
must have at least one Avid HD audio interface
connected to the first port of the first HDX card
in your system.

HD OMNI Audio Interface

HD OMNI provides a compact preamp, monitor­ing, and I/O solution for music production and
recording, and post production studios.

For more information, see the HD OMNI
Guide.

Only one HD OMNI can be used in a single
system.

HD OMNI Features

HD OMNI provides up to 8 discrete channels of
Pro Tools input and output, with 4-segment
LED meters for input or output (selectable).

Analog I/O

• 24-bit analog-to-digital (A/D) and digital-to­analog (D/A) converters, with support for
sample rates up to 192 kHz

• 2 high-quality Mic/DI preamps (Channels
1–2)

• 2 combined XLR and 1/4-inch TRS front panel
inputs for microphone and instrument level
input

• 2 XLR back panel microphone inputs

• 2 1/4-inch TRS Send and 2 1/4-inch TRS
Return back panel jacks for hardware inserts
on channels 1 and 2

• 4 analog TRS line level back panel inputs
(Channels 1–4)

Chapter 2: HDX Hardware Overview 7

HD OMNI provides up to four channels of
simultaneous analog input from any of
several possible analog input connection.

Monitoring

• An additional stereo “CUE” output path in
Pro Tools for headphone monitoring from the
front panel headphone jack

• Soft Clip and Curv limiting circuits to protect
against clipping on analog input

• 8 channels of analog back panel output using a
DB-25 breakout cable (sold separately) with
variable output gain

• 2 channels of analog back panel output using
TRS (Mirrors channels 1–2 or 7–8 on DB-25
connector)

• Front panel stereo 1/4” headphone jack

Digital I/O

• 8 channels of AES/EBU output (up to 192 kHz
Single Wire) using a DB-25 breakout cable
(sold separately)

• 2 channels of AES/EBU XLR input (up to
192 kHz Single Wire)

• 2 channels of S/PDIF RCA input and output
(up to 192 kHz)

• Front panel Control Room (MAIN/ALT) and
Headphone monitoring volume control

• Flexible monitoring with fold-down from all
stereo and surround formats (up to 7.1
surround)

• Input mixer for low latency direct monitoring
of a variety of incoming signals (configured in
the Pro Tools Hardware Setup)

Synchronization

• Loop Sync input and output for connecting ad­ditional HD interfaces and peripherals

• External Clock input and output for synchro­nizing HD OMNI with external Word Clock
devices

• 8 channels of ADAT TOSLINK input and out­put

• Support for ADAT S/MUX Optical for sample
rates of 88.2 kHz, 96 kHz, 176.4 kHz, and
192 kHz

• Support for two channels of S/PDIF Optical
with sample rates of up to 96 kHz

• Real-time sample rate conversion (SRC) on
Digital Inputs 1–2 of either AES/EBU, S/PDIF,
or Optical (S/PDIF)

SRC is not supported with ADAT S/MUX.

HDX Card Installation Guide8

HD I/O Audio Interface

HD I/O features exceptionally high quality
24-bit analog-to-digital (A/D) and digital-to-an­alog (D/A) converters, and supports sample
rates of up to 192 kHz.

HD I/O comes in three standard configurations:

• 8 x 8 x 8 (8 analog in, 8 analog out, and 8
digital in and out)

Digital I/O

• Up to sixteen channels of 24-bit digital I/O,
using AES/EBU, TDIF DB-25, or Optical at
sample rates of 44.1 kHz, 48 kHz, 88.2 kHz,
96 kHz, 176.4 kHz, and 192 kHz with a Digital
HD I/O card

• Real-time sample rate conversion on digital
inputs with a Digital I/O card (up to sixteen
channels of AES/EBU, Optical, or TDIF)

• 16 x 16 analog in and out

• 16 x 16 digital in and out

You can also add or remove HD I/O Analog Ex­pansion cards (ADC and DAC) and HD I/O Dig­ital Expansion cards for custom configurations.

For more information, see the HD I/O
Guide.

HD I/O Features

HD I/O provides up to 16 discrete channels of
Pro Tools input and output, with 4-segment
LED meters for input and output.

Analog I/O

• Up to sixteen channels of 24-bit D/A and A/D
converters for superior analog input and
output at sample rates of 44.1 kHz, 48 kHz,

88.2 kHz, 96 kHz, 176.4 kHz, and 192 kHz
with Analog In and Analog Out HD I/O cards

• Soft Clip and Curv limiting circuits to protect
against clipping on analog input

• Support for S/MUX Optical for sample rates of

88.2 kHz and higher

• Support for 2 channels of S/PDIF Optical (en­closed) with sample rates of up to 96 kHz

• 2 channels of AES/EBU I/O (enclosed) with
support for sample rates up to 192 kHz

• 2 channels of 24-bit-capable S/PDIF I/O (en­closed) with support for sample rates up to
192 kHz

Synchronization

• Loop Sync input and output for connecting ad­ditional HD interfaces and peripherals

• External Clock input and output for synchro­nizing HD I/O with external Word Clock
devices

Expandability

• Optional addition of I/O cards to expand ana­log or digital I/O

• Simultaneous use of multiple Avid HD audio
interfaces to further expand system input and
output (for more information see the
Expanded Systems Guide)

Chapter 2: HDX Hardware Overview 9

HD MADI Digital Audio Interface

• Front panel clock and SRC indicators

HD MADI provides up to 64 channels of digital
audio. HD MADI supports the Multichannel Au­dio Digital Interface (MADI) format and sample
rates of up to 192 kHz. HD MADI provides sim­plified connectivity between your digital audio
workstation and MADI-compatible audio equip­ment, such as routers, digital mixing consoles,
and converters.

`

For more information, see the HD MADI
Guide.

HD MADI Features

• 2 MADI Optical and Coaxial inputs and 2
MADI Optical and Coaxial outputs for up
to 64 discrete channels of digital input and
output (32 channels per DigiLink Mini port)

• Supports sample rates of 44.1 kHz, 48 kHz,

88.2 kHz, 96 kHz, 176.4 kHz, and 192 kHz

• 24- or 16-bit resolution

• Front panel signal present LEDs for input and
output

• BNC Word Clock I/O for synchronizing HD
MADI with external 1x Word Clock

•BNC Loop Sync I/O for synchronizing
HD MADI with additional HD audio interfaces
and peripherals (such as HD I/O, HD OMNI,
or SYNC HD)

• Dedicated BNC Word Clock input and XLR
AES/EBU input (clock input only) for external
MADI synchronization (when using SRC on
output)

• Clock support for the following formats: Inter­nal, Loop Sync, Word Clock, AES/EBU, and
MADI

• Varispeed modes (supports both 64- and 56­channel standards)

• Sample Rate Conversion (SRC) on input or
output

HDX Card Installation Guide10

chapter 3

PCIe slot 1
(video card)

PCIe slot 2

PCIe slot 3

PCIe slot 4
(hidden)

SA TA drive trays and drives

Installing HDX Cards

Install HDX PCIe cards in your computer before
installing Pro Tools. For systems with more
than one card, connect the cards using the in­cluded HDX TDM cables. Once the cards are in­stalled, connect HD audio interfaces.

To install cards into an expansion chassis,
see the HDX

Install Pro Tools software only after you
have installed your HDX cards and HD au­dio interfaces. For information on
installing Pro Tools software, see the
Pro Tools Installation Guide that came
with your Pro Tools software package.

Expanded Systems Guide.

Installing HDX Cards in a
Mac Pro

This section shows how to install HDX cards in a
Mac Pro. The PCI Express-equipped Mac Pro has

PCI Express (PCIe) slots (named slots 2, 3,

three
and 4). The PCI Express slot numbers increase

bottom to top as you face the open computer

from
case from the side. Install the first HDX card
into PCIe slot 2.

Figure 2. Mac Pro

Follow these instructions carefully to avoid
damaging the card and its components.

Chapter 3: Installing HDX Cards 11

To install Pro Tools cards in a Mac Pro:

2

4

3

4

1 Turn off your computer and any peripherals.

Leave your computer’s power cable plugged in so
the computer is grounded.

2 Disconnect all cables attached to the computer

(such as hard drives, displays, USB and FireWire
devices) except for the power cable.

6 Remove the metal access port covers for the

slots you want to use.

7 Remove your computer’s SATA drive trays. If

any extra SATA drives are installed, remove
them also. Refer to your computer’s documenta­tion for information on removing SATA drives
and SATA drive trays.

3 Lay the computer on its side so the access

panel is facing up.

4 Open the computer case using the latch

located on the back of the computer.

5 Remove the clamp that secures the metal

access port covers to the chassis.

Before handling any card, discharge static
electricity from your clothes or body by
touching a grounded metal surface, such as
the power supply case inside your computer
with the power cable connected.

8 Connect the included custom power cable to

the motherboard and move the cable away from
the PCIe card slots. (See Figure 3 on page 12).

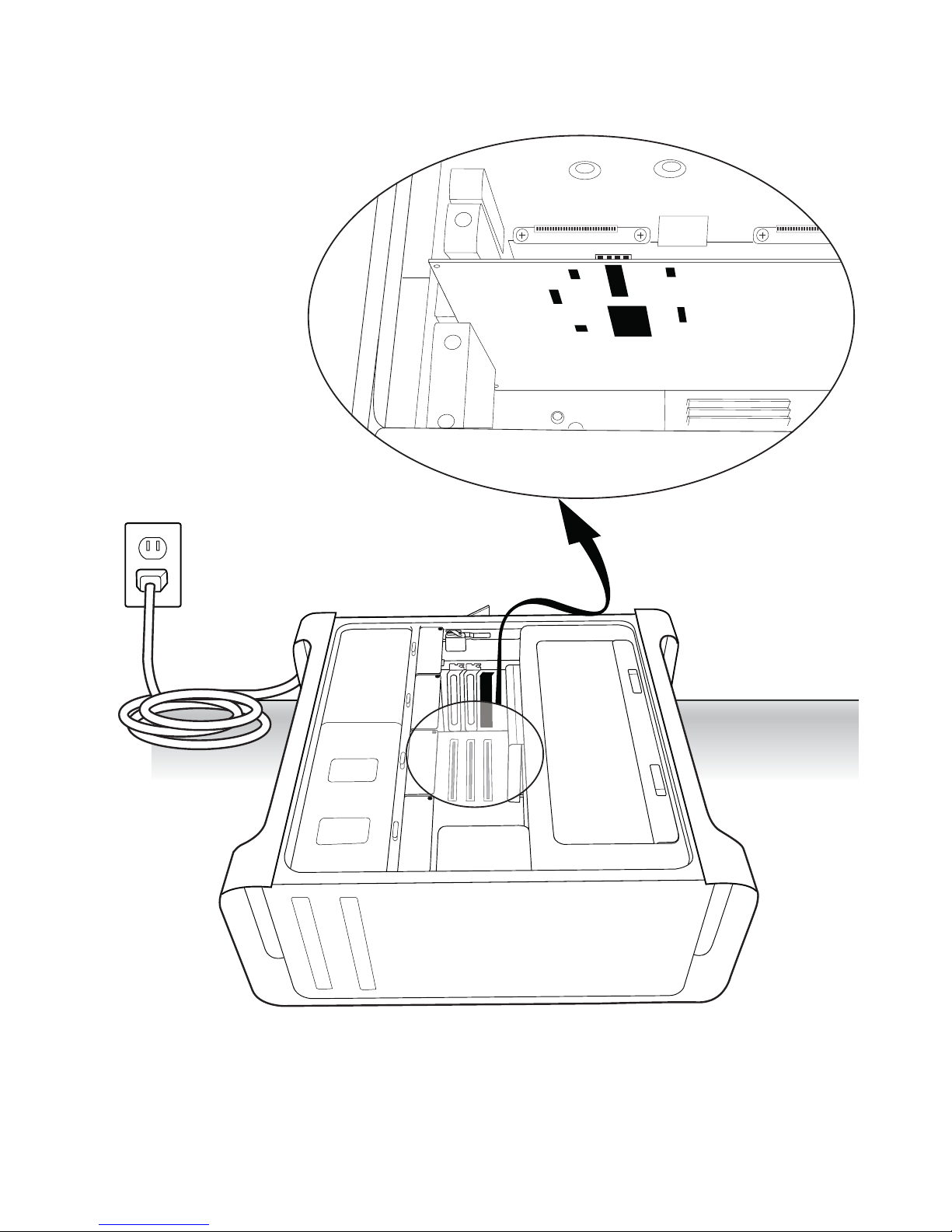

Figure 3. HDX card power cable connected to the motherboard

HDX Card Installation Guide12

9 Install the first HDX card into the lowest-num-

bered available PCIe slot in the computer. (See
Figure 4 on page 14).

Do the following:

• Hold the card above the PCIe slot at a slight
angle so that the back of the card is higher
than the front of the card (where the Di­giLink Mini connectors are located on the
card).

• With the card at an angle, rest the card’s
front bracket against the edge of the chas­sis, where the computer’s slot access port is
located.

• Carefully slide the back of the card down
into the PCIe slot’s grey plastic PCIe card
support (where the slot numbers appear).
(See Figure 5 on page 15.)

On Mac Pro “Westmere” machines, you may
need to carefully push the grey plastic PCIe
card support back to install the HDX PCIe
card without damaging it.

• With the card PCIe connectors facing down,
carefully slide the card straight down and
firmly seat the PCIe connector into the
PCIe slot, making sure that all card compo­nents on the back of the card have clearance
from the grey plastic PCIe card support.

Do not force the card into the PCIe card
support slot. When you have the correct
installation angle, the card should slide in
easily. If you do not have the correct angle,
reposition the card.

Chapter 3: Installing HDX Cards 13

3

2

1

4

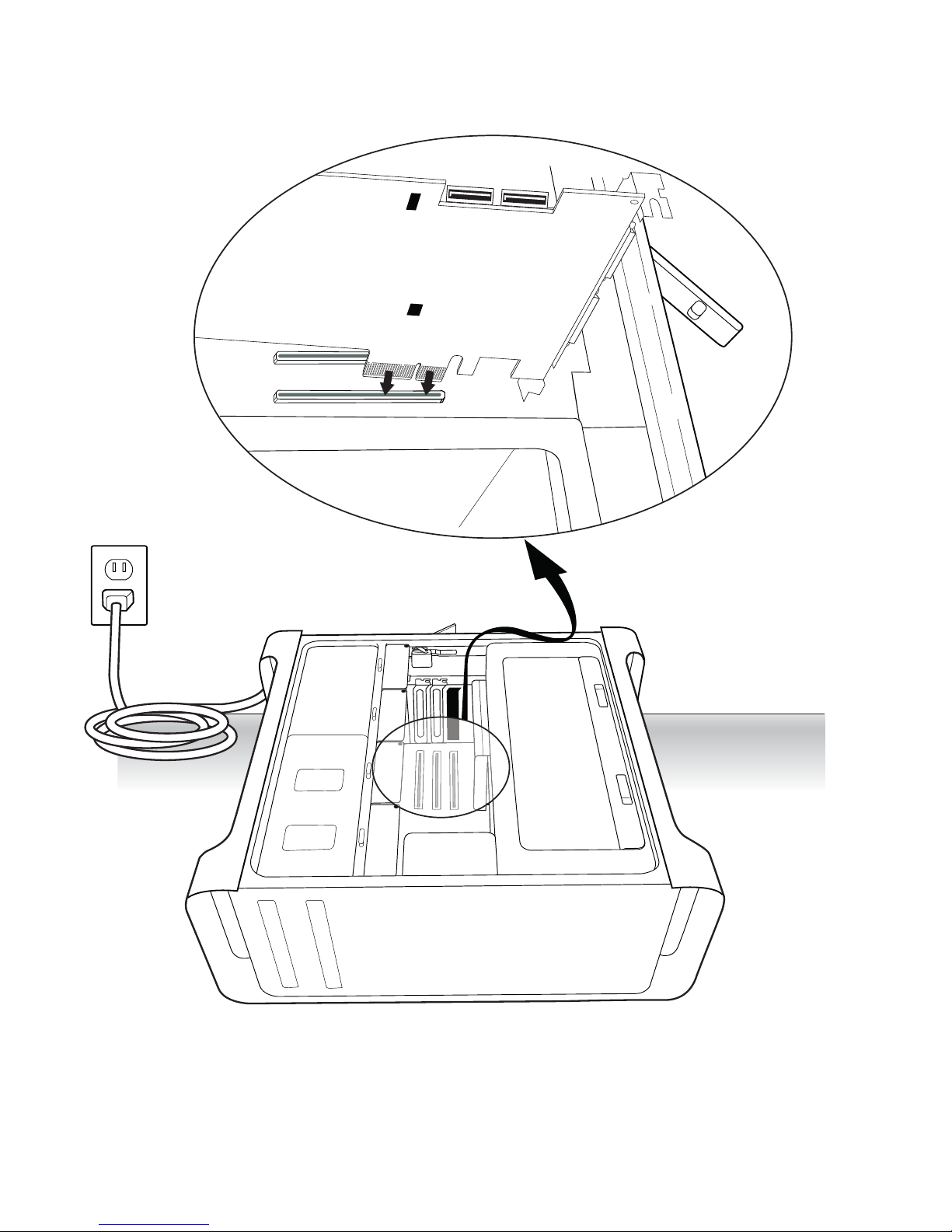

Figure 4. Installing an HDX card into a Mac Pro

HDX Card Installation Guide14

3

2

1

4

1

2

4

Figure 5. HDX card sliding into the grey plastic PCIe card support

Chapter 3: Installing HDX Cards 15

Figure 6. Connecting the power cable to an installed HDX card

1

2

4

10 If you are installing additional HDX cards (or

other cards), install any additional HDX PCIe
cards in the remaining consecutive PCIe slots.
Otherwise, skip to step 12.

11 If you have installed more than one HDX PCIe

card, connect the cards using the included HDX
TDM cable (see “Connecting Multiple HDX PCIe
Cards Using HDX TDM Cables” on page 21).

12 Connect the power cable to the installed HDX

PCIe cards. (See Figure 6 above).

13 Check to be sure that your cards are installed

in the proper order for your system, starting
with the lowest numeric slot:

• Display card for your computer monitor

•HDX cards

• Avid-approved video capture card (op­tional)

• Host Bus Adapter (HBA) card (optional)

14 Reattach the clamp that secures the cards and

the slot covers to the chassis.

15 Replace the SATA drives.

16 Close the computer case.

The card’s PCIe connectors will not seat
completely until you have replaced the
clamp that secures the cards and the metal
access port covers to the chassis.

HDX Card Installation Guide16

Installing HDX Cards in a
Windows Computer

Installing HDX Cards in a PC

To install Pro Tools cards:

This section shows how to install HDX cards in a
PC.

For the latest slot order and configurations
for Windows computers, visit www.avid.com.
It is recommended that you have it available
for reference before opening the computer
and installing Pro Tools hardware.

Disabling Driver Signing Warnings

Before you install any HDX cards, temporarily
disable the Driver Signing warning option for
Windows. This expedites and automates much
of the installation process. If you do not tempo­rarily disable this option, warning messages
(that you are installing an unsigned driver) will
appear for each HDX card detected during HDX
driver or Pro Tools software installation.

To disable the warning option on Windows:

1 Right-click on My Computer and choose

Properties.

2 Click the Hardware tab in the System Proper-

ties dialog.

3 Click the Driver Signing button.
4 Select “Ignore—Install the software anyway and

don’t ask for my approval.”

5 Click OK to close the Driver Signing Options

window.

6 Click OK to close the System Properties dialog.

1 Turn off your computer and any peripherals.

Leave your computer’s power cable plugged in so
the computer is grounded.

2 Disconnect all cables attached to the computer

(such as hard drives, displays, USB and FireWire
devices) except for the power cable.

3 Open the computer case.

4 Connect the included custom power cable to

any available hard drive power connector com­ing from the main power supply. (See Figure 7
on page 18.)

5 Remove the metal access port cover behind the

slot you want to use by removing the screw and
sliding the cover out from the access port.

Before handling any card, discharge static
electricity from your clothes or body by
touching a grounded metal surface, such as
the power supply case inside your computer.

6 Install the first HDX PCIe card in the recom-

mended PCIe slot (typically this is the first PCIe
slot, closest to the video card). (See Figure 8 on
page 19.)

For slot order recommendations in quali­fied Windows computers, visit the Avid
website (www.avid.com).

7 If you are installing additional HDX cards (or

other cards), install them in the remaining con­secutive PCIe slots. Otherwise, skip to step 9.

7 Shut down the computer.

8 If you have installed more than one HDX PCIe

card, connect the cards using the included HDX
TDM cable (see “Connecting Multiple HDX PCIe
Cards Using HDX TDM Cables” on page 21).

Chapter 3: Installing HDX Cards 17

Figure 7. Connecting the HDX card power cable to a hard drive power source (PC)

HDX Card Installation Guide18

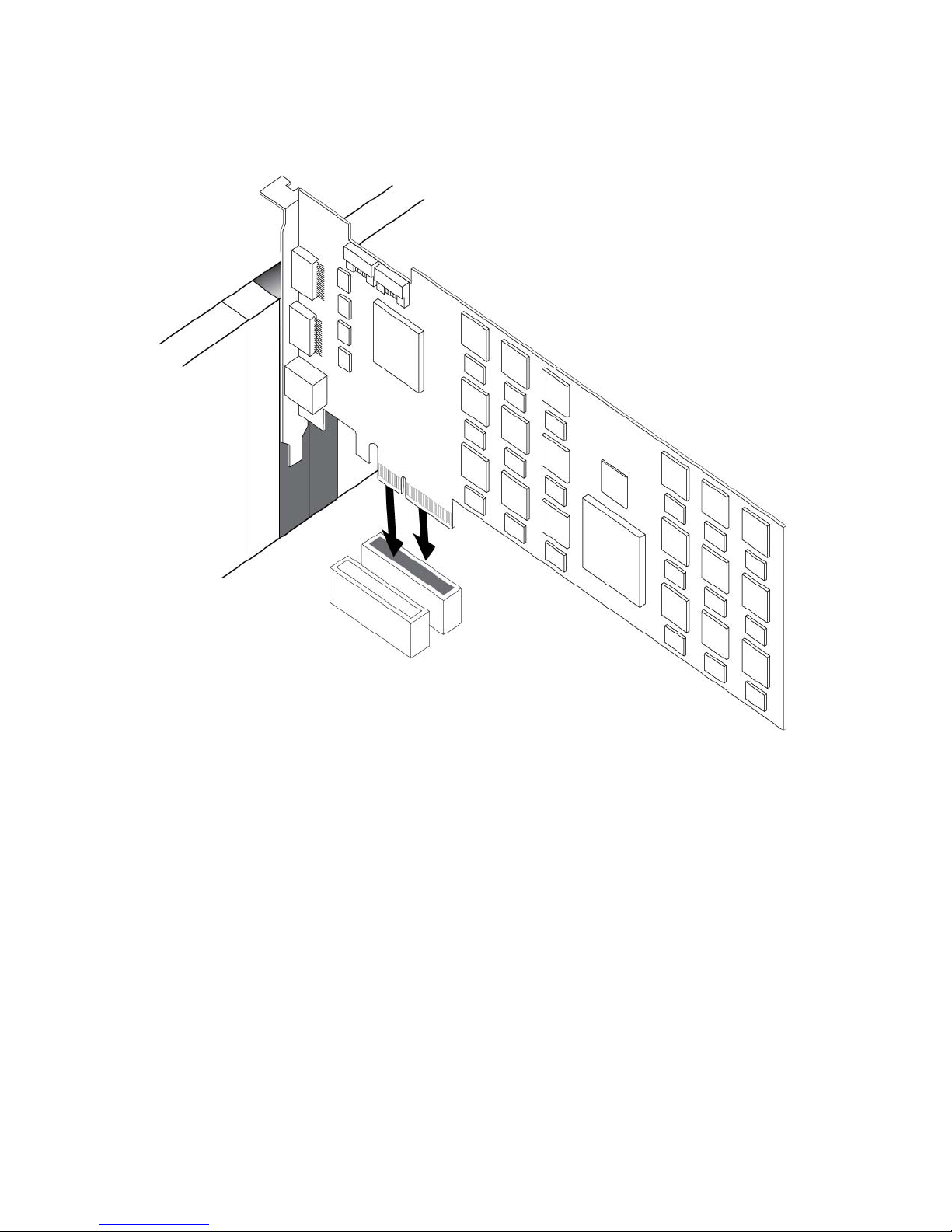

Figure 8. Installing an HDX card in your PC

Chapter 3: Installing HDX Cards 19

Figure 9. Connecting the HDX card power cable (PC)

9 Connect the power cable to the installed HDX

PCIe cards. (See Figure 9 above.)

10 Check to be sure that all cards are installed in

the proper order for your system (this may vary
depending on your machine):

• Display card for your computer monitor

•HDX cards

• Host Bus Adapter (HBA) card (optional)

HDX Card Installation Guide20

11 Secure each card in place with the slot access

port screws you removed earlier.

12 Close the computer case.

13 Connect your HD audio interfaces (see “Con-

necting Audio Interfaces” on page 22).

Connecting Multiple HDX
PCIe Cards Using HDX TDM
Cables

In systems that have more than one card, you
must connect all the HDX PCIe cards to each
other with HDX TDM cables (custom SATA
cables). Each HDX card has two ports along the
top of the card, labeled
munication across multiple cards is achieved by
connecting the OUT port of the first card to the
IN port of the next card with an HDX TDM
cable.

IN and OUT. Data com-

To connect HDX PCIe cards with an HDX TDM
cable:

1 Connect the end of the HDX TDM cable

labeled OUT to the OUT port of the first HDX
card.

2 Connect the other end of the HDX TDM cable,

labeled IN, to the IN port of the second HDX
card.

3 For systems with more than two cards, connect

each additional card to its preceding card. Use
additional HDX TDM cables to connect card
pairs together, as described above, until all cards
are connected. (Each HDX card is packaged with
an HDX TDM cable.)

Figure 10. Connecting two HDX cards with an HDX TDM cable

Chapter 3: Installing HDX Cards 21

Connecting Audio Interfaces

Each Avid HD audio interface provides several
different input and output options. For exam­ple, H D O MNI suppli es up t o 8 ch annel s of in put
and output to your Pro Tools system, HD I/O
supplies up to 16 channels of input and output,
and HD MADI provides up to 64 channels. Au­dio interfaces can be connected directly to HDX
cards, or through the Expansion ports on other
HD audio interfaces.

Pro Tools HD supports only one HD OMNI
per system. If you are connecting HD OMNI
to your system, it is generally recommended
that you connect it directly to the first port
on the first HDX card in your system.

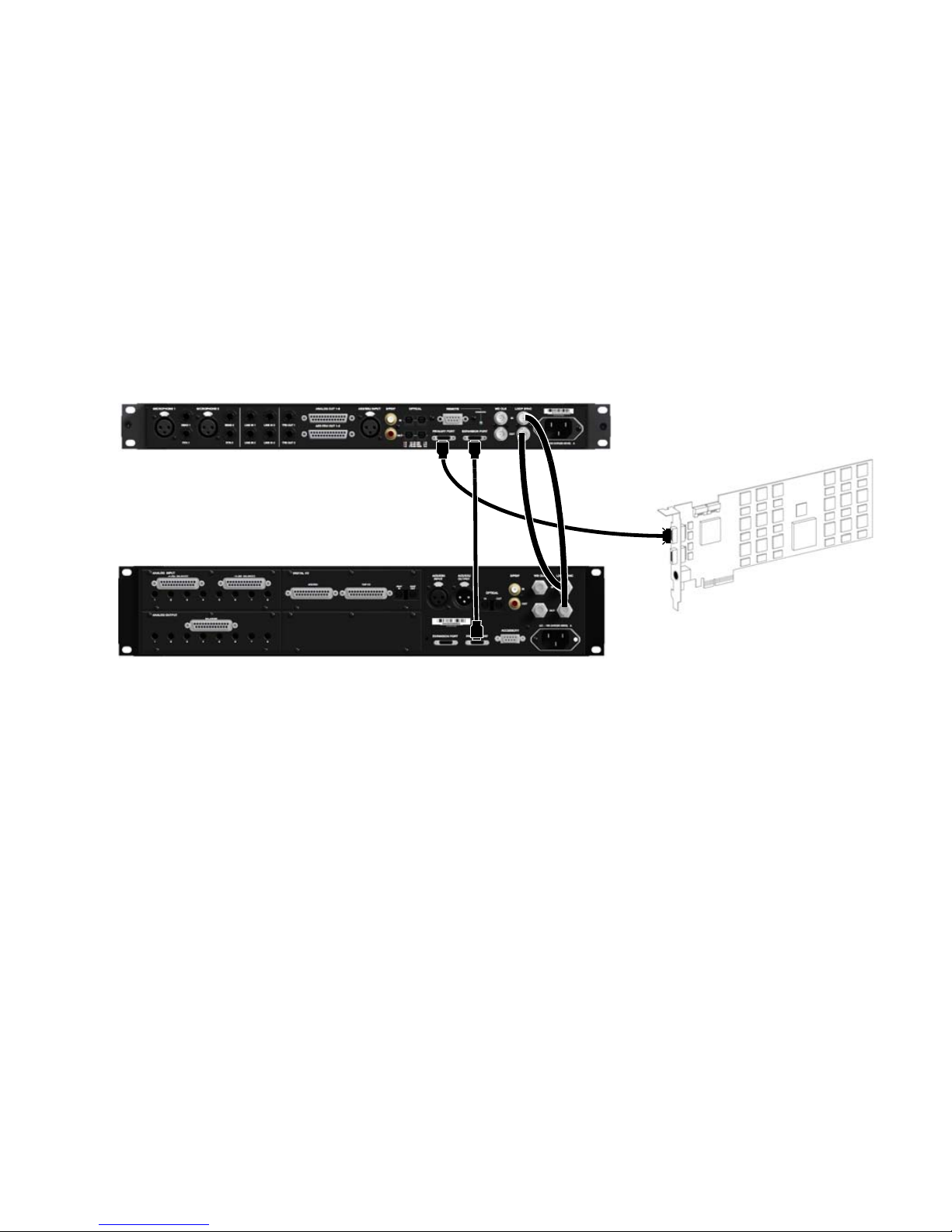

• If you are connecting an additional HD au­dio interface (such as HD I/O), you can
connect its Primary Port to DigiLink Mini
Port 2 on the first HDX card in your system
using the provided DigiLink Mini cable.

At least one HD audio interface must be
connected to the first port on the first HDX
card in your system.

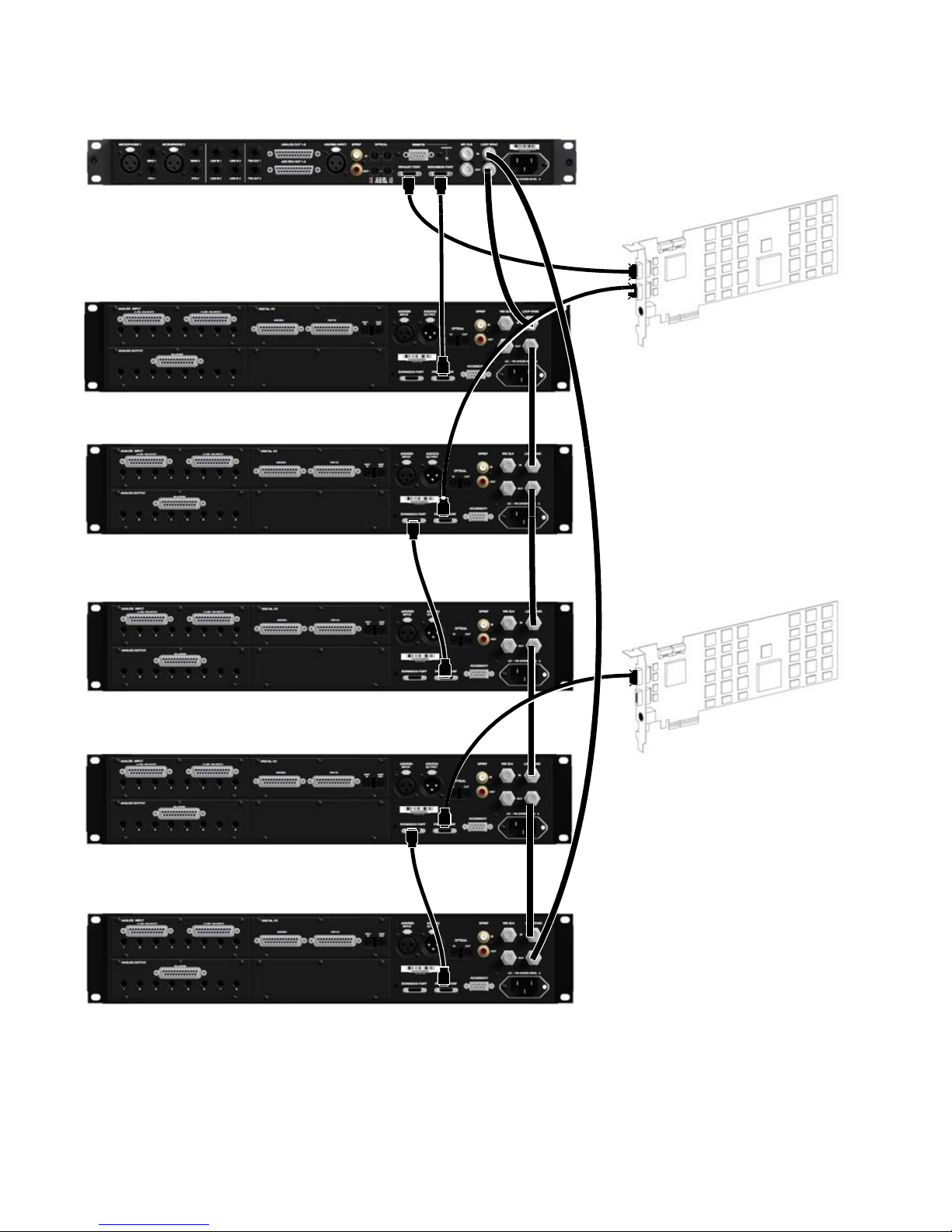

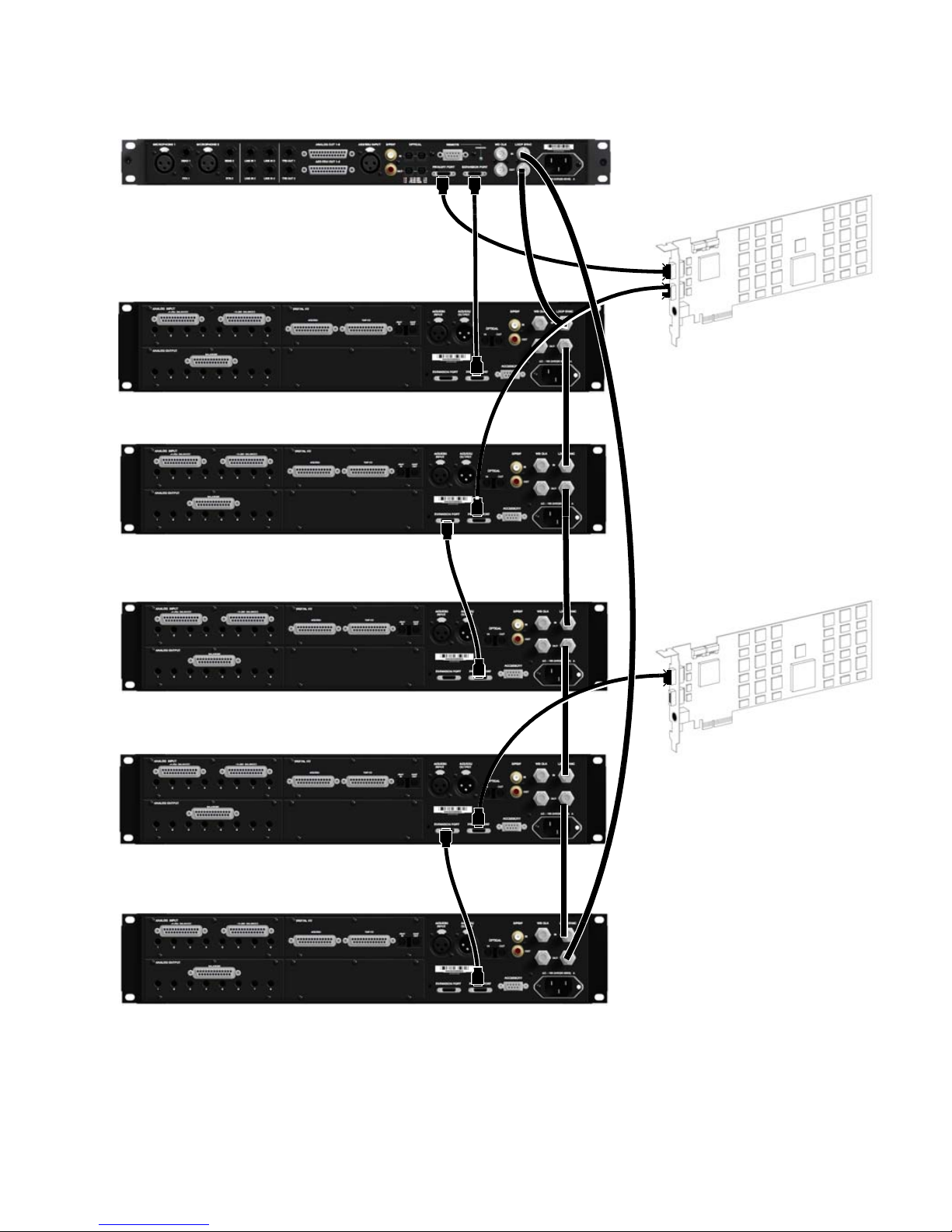

Each HDX card supports up to 64 channels of
audio input and output. To get a full 64 channels
of I/O, you can connect up to four 16-channel
HD I/O to an HDX card. Two of the interfaces
connect directly to DigiLink Mini Ports 1 and 2,
and the other 2 HD I/O connect to the Expansion
ports on first two HD I/O.

You can also get a full 64 channels of I/O with a
single HD MADI connected to an HDX card us­ing 2 DigiLink Mini cables.

Refer to the HD OMNI Guide, HD I/O Guide, or
HD MADI Guide for specific details regarding:

• Front and back panel connectors and indi­cators

• Installation of optional expansion I/O cards
(HD I/O only)

To connect HD audio interfaces:

1 Do one or more of the following depending on

the audio interface you are connecting:

• If you are using a single HD OMNI or
HD I/O, connect its Primary Port to Di­giLink Mini Port 1 on the first HDX card in
your system using the provided DigiLink
Mini cable.

• If you are connecting HD MADI to your sys­tem, connect HD MADI Primary Port 1 to
DigiLink Mini Port 1 on the HDX card using
a DigiLink Mini cable (included). For the
full 64 channels of I/O possible with HD
MADI, connect HD MADI Primary Port 2 to
DigiLink Mini Port 2 on the HDX card using
a DigiLink Mini cable (included).

Connecting the DigiLink Mini ports of the
HD MADI to separate HDX cards is not sup­ported.

2 Connect additional HD audio interfaces to

subsequent HDX cards, or daisy-chain the inter­faces (by connecting the Primary Port of the sec­ondary interface to the Expansion Port of the
primary interface).

You can also connect up to two HD interfaces di­rectly to each HDX card in your system using the
provided DigiLink Mini cables. (Note that there
is no advantage or disadvantage to this configu­ration over daisy-chaining interfaces.)

In an expanded system, you should connect au­dio interfaces only to the first 4 HDX cards in
your system.

HDX Card Installation Guide22

Connecting Loop Sync

12-foot DigiLink Mini

A single HDX card

cable

Loop Sync cables

18-inch DigiLink
Mini cable

If you are using two or more HD audio interfaces
or a SYNC peripheral, Loop Sync must be con­nected to maintain proper clock among the
devices.

To make Loop Sync connections:

1 Connect the Loop Sync Out of each interface to

the Loop Sync In of the next interface with the
BNC cables included in your I/O packaging.

2 Connect the Loop Sync Out of the last inter-

face to t he Loop S y nc In of t he prim a ry int e rface
or SYNC peripheral.

Figure 11. Making DigiLink and Loop Sync connections with HD OMNI and HD I/O.

Chapter 3: Installing HDX Cards 23

12-foot DigiLink Mini

First HDX card

cable

Loop Sync cables

18-inch DigiLink
Mini cable

Second HDX card

Figure 12. Making DigiLink and Loop Sync connections with HD OMNI and five HD I/Os

HDX Card Installation Guide24

Maximum I/O Configurations

Pro Tools HD with HDX cards supports up to a
maximum combination of 16 total of the follow­ing audio interfaces:

• HD OMNI (only one HD OMNI is supported
in a single system)

• HD I/O (up to 16 HD I/O can be used
simultaneously—requires 4 HDX cards)

• HD MADI (up to 4 HD MADI can be used
simultaneously—requires 4 HDX cards)

For examples of connecting multiple I/Os, see
Figure 11 on page 23 and Figure 12 on page 24.

HD audio interfaces need room at their
sides to maintain proper air flow for cool­ing. Do not block the sides of the unit or
disconnect the internal fan. If the units are
rack-mounted in a case, remove the case
lids or doors before operating the system.
Failure to do so can result in the units over­heating, which can permanently damage
sensitive components.

Installing Pro Tools HD
Software and HDX Hardware
Drivers

Once you have installed your Avid HDX cards
and connected your Avid HD audio interfaces,
you can install and authorize your Pro Tools HD
software (sold separately).

For complete installation and authoriza­tion instructions, see the

lation Guide

software package.

that came with your Pro Tools

To use your Avid HDX hardware with Core Au­dio (Mac) or ASIO (Windows) compatible digi­tal audio software (such as Logic, Live, or Cu­base), you must first install the hardware
drivers for HDX. If you install Pro Tools HD
software, these drivers are installed automati­cally. If you are not installing Pro Tools, you can
download the driver installers from the Avid
website (www.avid.com)

For instructions on installing the Core
Audio driver, see “Installing the Avid
Core Audio Driver” on page 27.

Pro Tools Instal-

For instructions on installing the ASIO
driver, see “Installing the ASIO Driver”
on page 35.

Configuring Your Pro Tools
System

After you have installed, authorized, and
launched Pro Tools, you can configure your sys­tem to meet the specific needs of your studio.
For detailed information on configuring your
Pro Tools software, see the Pro Tools Reference
Guide (which is available from the
Pro Tools).

Chapter 3: Installing HDX Cards 25

Help menu in

HDX Card Installation Guide26

chapter 4

Configuring Core Audio
(Mac OS X Only)

Limitations of the CoreAudio Driver

Avid Core Audio Driver
Capabilities

The Avid Core Audio Driver is a multi-client,
multichannel sound driver that lets Core Au­dio–compatible applications record and play
back through Pro Tools hardware.

Full-duplex recording and playback of 24-bit
audio is supported at sample rates up to 96 kHz,
depending on your Pro Tools hardware and
CoreAudio client application.

The Avid Core Audio Driver provides up to 64
channels of I/O with the first HDX card in your
system.

The Avid Core Audio Driver has the following
limitations:

 The Avid Core Audio Driver cannot be used to

preview sound files from the Mac Finder. When
a sound file is located in the Mac OS X naviga­tion window, a QuickTime transport bar is dis­played next to it. The QuickTime transport bar
lets you audition the sound file. The sound will
always play back though the Mac’s built-in audio
controller (through the Mac speaker or head­phone jack). However, if you double-click a
sound file, the QuickTime application will
launch, and can use the CoreAudio Driver for
playback.

The Core Audio Driver does not support
more than the first HDX card in your
system.

 The Avid Core Audio Driver cannot be used

for playback of Mac System Sounds.

Chapter 4: Configuring Core Audio (Mac OS X Only) 27

Installing the Avid Core
Audio Driver

The Avid Core Audio Driver is installed by de­fault when you install Pro Tools. The Avid Core
Audio Driver can also be installed as a stand­alone driver on Mac systems that do not have
Pro Tools software installed. The installer for
the standalone Avid Core Audio Driver is avail­able on the Driver Installers disc that came with
your Pro Tools Software package, or from our
website (www.avid.com).

If you uninstall Pro Tools, the Avid Core
Audio Driver is automatically uninstalled
at that time.

To install the standalone Avid Core Audio Driver:

CoreAudio Manager

You can configure the Avid Core Audio Driver
using CoreAudio Manager, or from within most
third-party CoreAudio-compatible client appli­cations (such as BIAS Peak or Logic). Refer to
the manufacturer’s documentation for more in­formation.

Some applications (such as Apple’s iTunes or
QuickTime Player), also require that you config­ure either the Apple Sound Preferences or Apple
Audio MIDI Setup (AMS) to use the Avid Core
Audio Driver.

The Avid Core Audio Manager is configured to
auto-hide when first launched. To bring it to the
foreground, click on its icon in the dock.

1 Ensure that your HDX hardware is correctly

installed.

2 Do one of the following:

• Insert the Driver Installers Disc that came
with your Pro Tools Software package in
your computer.

– or –

• Download the standalone Avid Core Audio
driver installer from our website
(www.avid.com).

3 Locate and double-click the Install HD Family

Driver.mpkg

4 Follow the on-screen instructions to complete

.

the installation.

5 When the installation is complete, click Re-

start

.

The Avid Core Audio Manager is not used by
Pro Tools. It is only used by other Core Audio
applications.

Accessing the CoreAudio
Manager

The Avid Core Audio Manager application
launches automatically when the first client ap­plication accesses the Avid Core Audio Driver.

CoreAudio Manager

HDX Card Installation Guide28

Avid Core Audio Manager cannot be accessed
under the following circumstances:

• When Pro Tools is running

• When another application is using
Direct IO

To ensure proper playback with the Avid
Core Audio Driver, launch the Avid Core
Audio Manager first, making sure that its
status is “Connected.”

Buffer Size

You can select from the following buffer sizes
(depending on your Avid hardware):

• 64 samples

• 128 samples

• 256 samples

• 512 samples

• 1024 samples

Preventing an Application from Accessing the
Avid Core Audio Driver

You can prevent an application from accessing
the Avid Core Audio Driver by holding down the
Shift key just before the application would ac­cess the Avid Core Audio Driver, typically when
launching the application. Certain applications
(such as Apple Mail and iChat), do not access
the Avid Core Audio Driver until they first play
a sound, so you will need to hold down the Shift
key just prior to sound playback in order to pre­vent the use of your Avid hardware for playback.

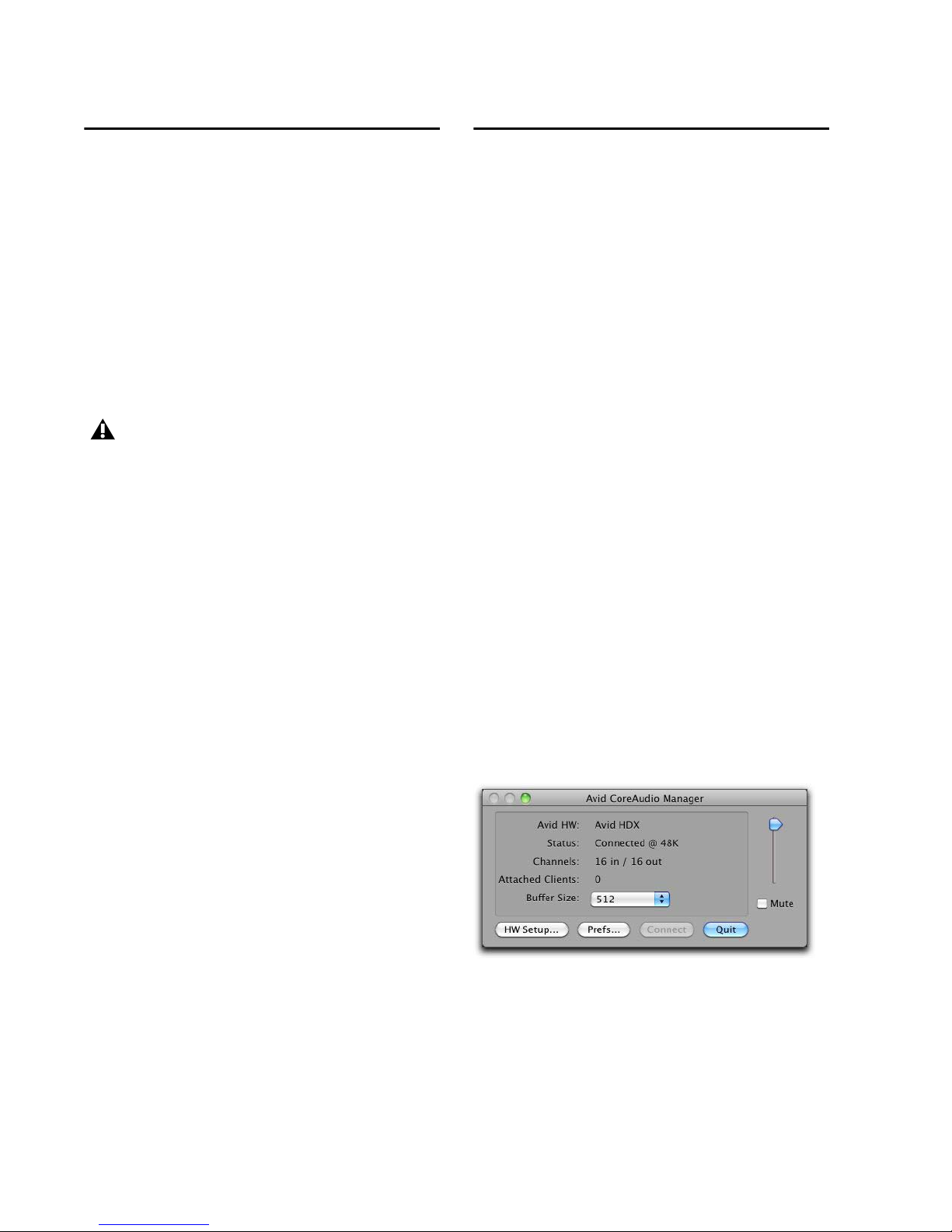

Using the Avid Core Audio
Manager

Use the Avid Core Audio Manager to change the
Core Audio Buffer Size setting, access the Hard­ware Setup dialog for your Avid hardware, and
control volume and mute for the Avid Core Au­dio Driver. The Avid Core Audio Manager also
identifies your Avid hardware, the supported
number of Input and Output Channels and the
number of attached clients (applications).

• 2048 samples

Changing the Buffer Size for the Avid Core Au­dio Driver does not affect the

H/W Buffer Size

setting in the Pro Tools Playback Engine dialog.

To configure Avid Core Audio Hardware Buffer
Size:

1 Double-click the Avid Core Audio Manager file

(located in /Applications/Avid/).

2 From the Buffer Size pop-up menu, select the

desired Core Audio buffer size (in samples).
Generally, smaller buffer sizes are preferable.
However, if you experience any problems with
performance (such as clicks and pops during re­cording or playback), try increasing the Core
Audio

Buffer Size setting. You can also change

the buffer size from within the client application
if it is the only client attached to the Core Audio
Driver. Once two or more clients are active, you
will not be able to change the sample rate or the
buffer size.

Chapter 4: Configuring Core Audio (Mac OS X Only) 29

HW Setup Button

Prefs Button

The HW Setup button opens the Hardware Setup

dialog for your Avid hardware. The

HW Setup

button is only available when no clients are us­ing the Avid Core Audio Driver.

To configure Core Audio HW Setup:

1 Quit any Core Audio client applications.

2 Double-click the Avid Core Audio Manager file

(located in /Applications/Avid/).

3 Click the HW Setup button to open the Hard-

ware Setup dialog.

4 Configure the Hardware Setup dialog for your

Avid audio hardware. If you have more than one
HDX card in your system, be sure to select and
configure only the audio interfaces connected to
the first HDX card.

The Prefs button opens the Avid Core Audio

Manager Preferences dialog. There are several
options available configuring the Manager ap­plication. When finished setting these options,

OK to close the Avid Core Audio Manager

click
Preferences window.

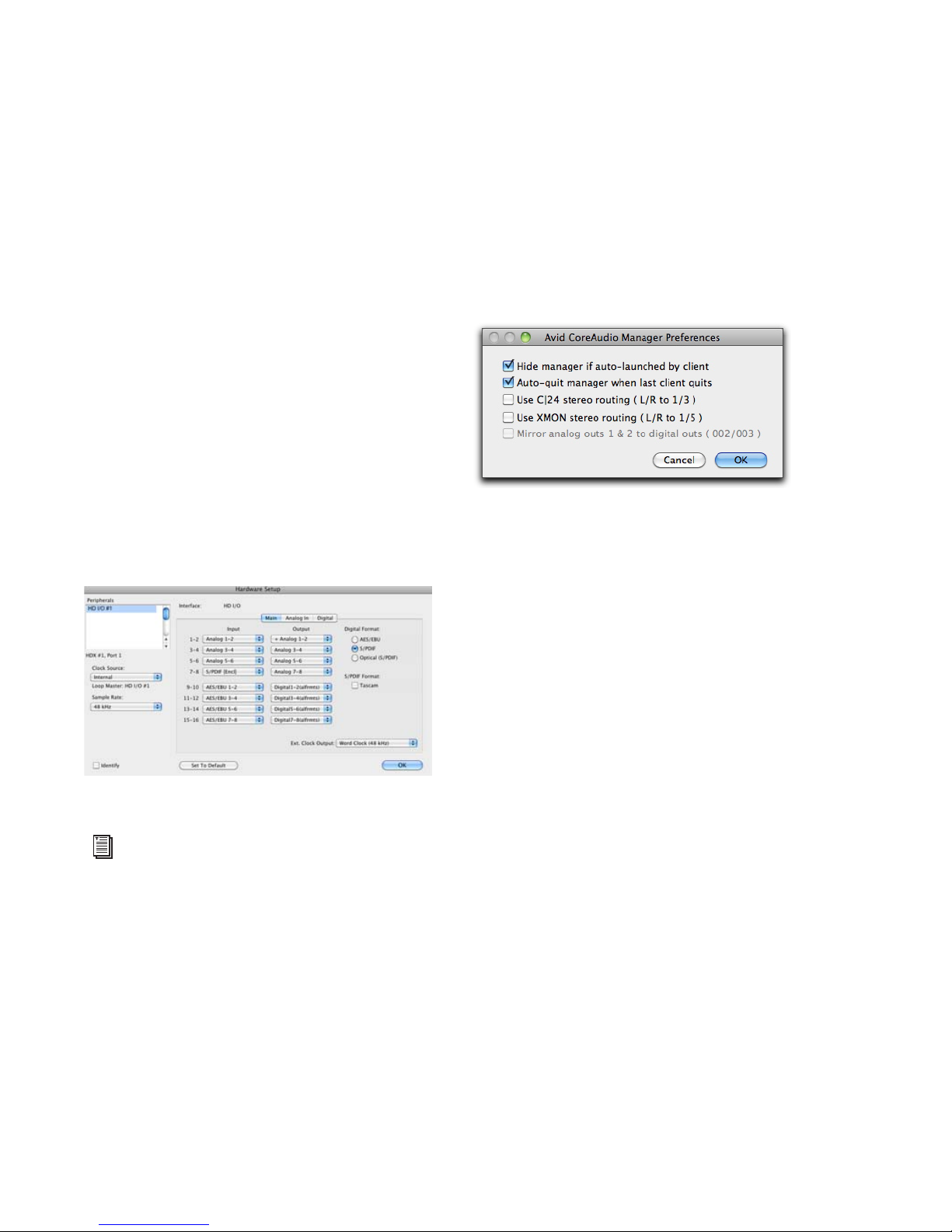

CoreAudio Manager Preferences

Hide Manager if Auto-Launched by Client

En­able this option to hide the Manager panel after
the first client application accesses the Avid
Core Audio Driver. To open the Manager panel,
click on the Avid Core Audio Manager applica­tion icon in the Dock.

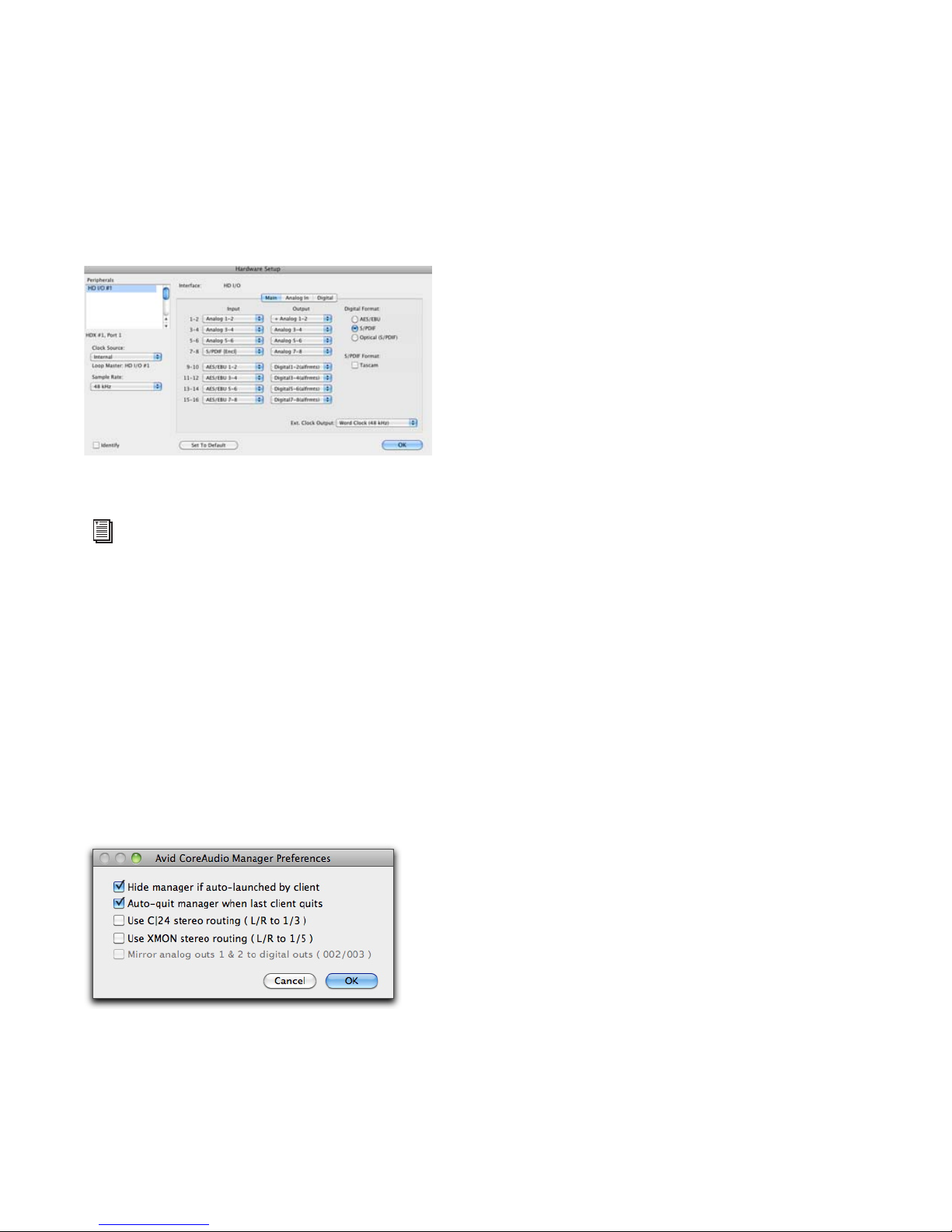

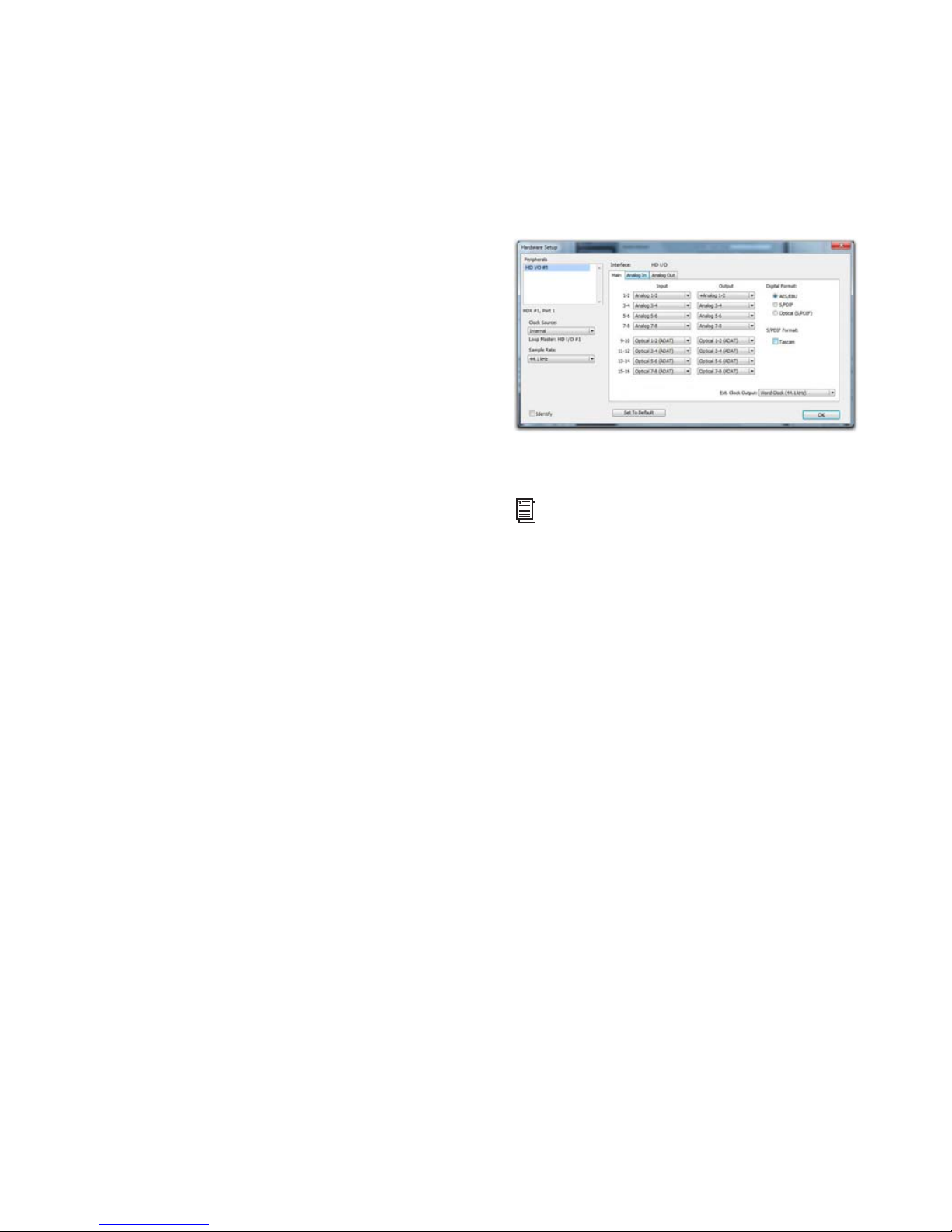

Hardware Setup dialog, HD I/O shown

For more information on the Hardware Setup
dialog, refer to the Pro Tools Reference
Guide.

5 When you are finished, click OK to close the

Hardware Setup dialog.

HDX Card Installation Guide30

Auto-Quit Manager when Last Client Quits

En­able this option to make the Manager applica­tion quit when there are no longer any clients
using the Avid Core Audio Driver.

Use C|24 Stereo Routing (L/R to 1/3)

When us­ing C|24, enable this option to configure the
Avid Core Audio Driver to output through the
C|24 standard stereo routing (outputs 1 and 3).

Use XMON Stereo Routing (L/R to 1/5)

When us­ing D-Control or D-Command, enable this op­tion to configure the Avid Core Audio Driver to
output through the D-Control or D-Command
standard stereo routing (outputs 1 and 5).

Mirror Analog Outs 1 & 2 to Digital Outs (002/003)

This option is grayed out for systems using an
HDX card. When using 003, 003 Rack, 003
Rack+, Digi 002, or Digi 002 Rack, enable this
option to mirror the main outputs through the
digital outputs that are selected in the Hardware
Setup dialog.

Connect Button

Configuring HD Audio
Interfaces for Third-Party
Applications

When using an HDX card with an application
other than Pro Tools (such as Apple Garage­Band), you can configure hardware settings
using the audio preference settings available in
that application.

The Connect button is available when the Avid

Core Audio Manager is launched and cannot
connect with the Pro Tools hardware (such as
when Pro Tools is launched and the hardware is
disconnected or disabled). Before trying to con­nect, make sure to quit Pro Tools and make sure
that your hardware is connected and turned on.
You can then click on the

Connect button to ac-

quire the hardware.

If any application is launched prior to
pressing the Connect button and you want
that application to use the Avid Core Audio
Driver for playback, you will need to quit
and relaunch the application for it to con­nect properly to the CoreAudio Manager.

Quit Button

Use the Quit button to quit the Avid Core Audio

Manger. Be sure to quit any client applications
before using the

Quit button in the Manager. If

any applications are currently attached to the
Manager application when quitting, you may get
an error message indicating that the Pro Tools
hardware is no longer available. You may have
to change the application’s preferences to use
different hardware for playback or possibly quit
and relaunch the application for proper play­back to be resumed.

To configure hardware settings through a Core
Audio application (such as Apple GarageBand):

1 Select Avid HW (HDX) for Audio Output and

Audio Input.

2 Select a buffer size for your system from one of

the following options:

•Maximum/Large buffer size

– or –

•Minimum/Small buffer size

For more information about the hardware
settings options for your specific Core Audio
application, refer to the manufacturer’s
documentation.

Chapter 4: Configuring Core Audio (Mac OS X Only) 31

Configuring the Apple Sound
Preferences or Apple Audio
MIDI Setup

(Required for Usin g A vi d Audi o Interf aces wit h
Apple iTunes or QuickTime Player)

To use your Avid audio interface with certain
Core Audio–compatible playback applications
(such as Apple iTunes or QuickTime Player),
you will need to configure either Sound Prefer­ences or Audio MIDI Setup in addition to Avid
Core Audio Manager. However, for most Core
Audio–compatible client applications (such as
BIAS Peak or Ableton Live) this is unnecessary
since you can configure the Core Audio Buffer
Size setting and audio input and output chan­nels from within the client application.

Apple Sound Preferences

To configure the Apple Sound Preferences:

1 Launch System Preferences (Apple menu >

System Preferences).

2 Click Sound.
3 Click Output and select HDX as the device for

sound output.

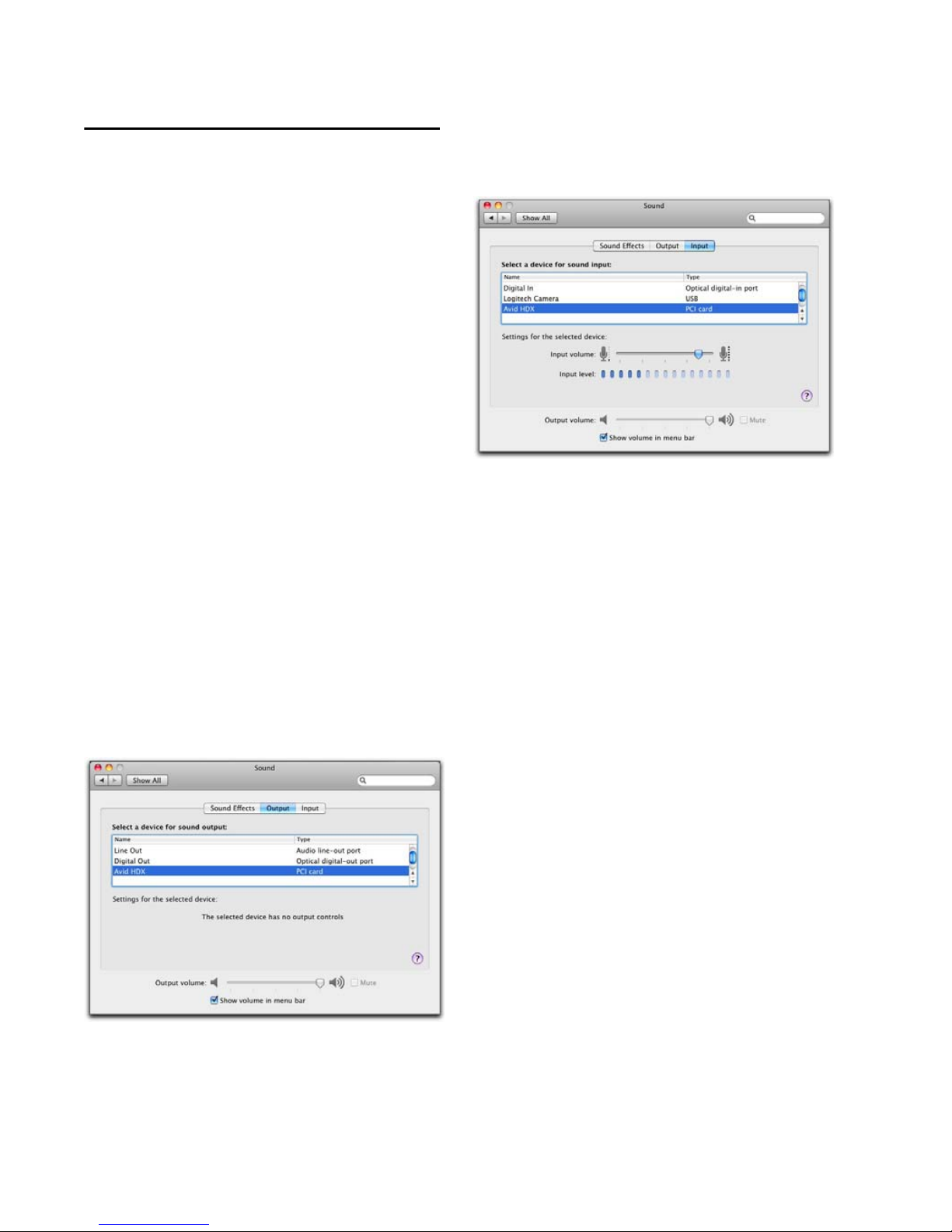

Sound Preferences, Output settings

4 Click Input and select HDX as the device for

sound input.

Sound Preferences, Input settings (Pro Tools HD
shown)

5 Quit System Preferences.

HDX Card Installation Guide32

Apple Audio MIDI Setup

To configure the Apple Audio MIDI Setup:

1 Launch Audio MIDI Setup (located in

Home/Applications/Utilities).

2 In the Audio Devices window, click the Input

tab.

Apple Audio MIDI Setup application, Audio Devices
Input settings

3 From the Audio Devices list on the left, select

HDX.

4 In the Audio Devices window, click the Output

tab.

Apple Audio MIDI Setup application, Audio Devices
Output settings

5 From the Audio Devices list on the left, select

HDX.

6 In the Audio Input or Audio Output page, se-

lect the

Format (sample rate). Note that the input

sample rate and output rate are linked.

7 Choose Audio MIDI Setup > Quit Audio MIDI

Setup

.

Chapter 4: Configuring Core Audio (Mac OS X Only) 33

HDX Card Installation Guide34

chapter 5

Configuring ASIO (W indows Onl y)

ASIO Driver Capabilities

The ASIO Driver is a single-client, multichannel
sound driver that allows third-party audio
programs that support the ASIO Driver standard
to record and play back through qualified Avid
audio interfaces.

Full-duplex playback of 24- and 16-bit audio are
supported at sample rates up to 96 kHz, depend­ing on your Avid hardware and ASIO-client pro­gram (such as Cubase, Live, or Reason).

The ASIO Driver provides up to 64 channels of
input and output with the first HDX card in your
system.

Limitations of the ASIO Driver

The Avid ASIO Driver has the following limita­tions:

 The Avid ASIO Driver is a single-client driver

and cannot be used with multiple applications at
the same time. Only one application at a time
can use the Avid ASIO Driver.

 The Avid ASIO Driver cannot be used for play-

back of Windows system sounds.

 It is also re commended that you use a separate

sound card for games or other general work.

Installing the ASIO Driver

The ASIO Driver is installed by default when you
install Pro Tools. The ASIO Driver can also be
installed as a standalone driver on Windows sys­tems that do not have Pro Tools software in­stalled. The installer for the standalone ASIO
Driver is available on the Drivers Installer disc
that came with your Pro Tools Software pack­age, or from our website (www.avid.com).

If you uninstall Pro Tools, the ASIO Driver
is automatically uninstalled at that time.

To install the standalone ASIO Driver:

1 Ensure that your HDX card is correctly

installed.

2 Do one of the following:

• Insert the Driver Installers Disc that came
with your Pro Tools Software package in
your computer.

– or –

• Download the standalone ASIO driver in­staller from our website (www.avid.com).

3 Locate and double-click the HD Family Driver

Setup.exe

4 Follow the on-screen instructions to complete

the installation.

.

5 When the installation is complete, click Finish

to quit the installer and restart your computer.

Chapter 5: Configuring ASIO (Windows Only) 35

Avid ASIO Con trol Panel

Example: Accessing the Avid ASIO Control
Panel from Ableton Live

Configuring the Avid ASIO Driver settings can
be done using the Avid ASIO Control Panel,
which can accessed from compatible third-party
ASIO-compatible client applications.

Accessing the Avid ASIO Driver
Control Panel

To access the Avid ASIO Control Panel from a
third-party application:

 Refer to your ASIO-client program’s documen-

tation.

The Avid ASIO Control Panel cannot be accessed
under the following circumstances:

• When Pro Tools is running.

• When playing or recording in an audio pro­gram that does not support the Avid ASIO
driver.

• When using a third-party audio program
that has an option to keep the ASIO Driver
open even when you are not playing or re­cording. (You must close the audio program
before you can open the ASIO Driver Con­trol Panel.)

To access the Avid ASIO Control Panel from
Ableton Live, do the following:

1 Open the Live Preferences.
2 Select the Audio tab.
3 Select ASIO from the Driver Type pop-up

menu.

4 Select ASIO Avid Driver from the Audio Devices

pop-up menu.

5 Click the Hardware Setup button to open the

Avid ASIO Control Panel.

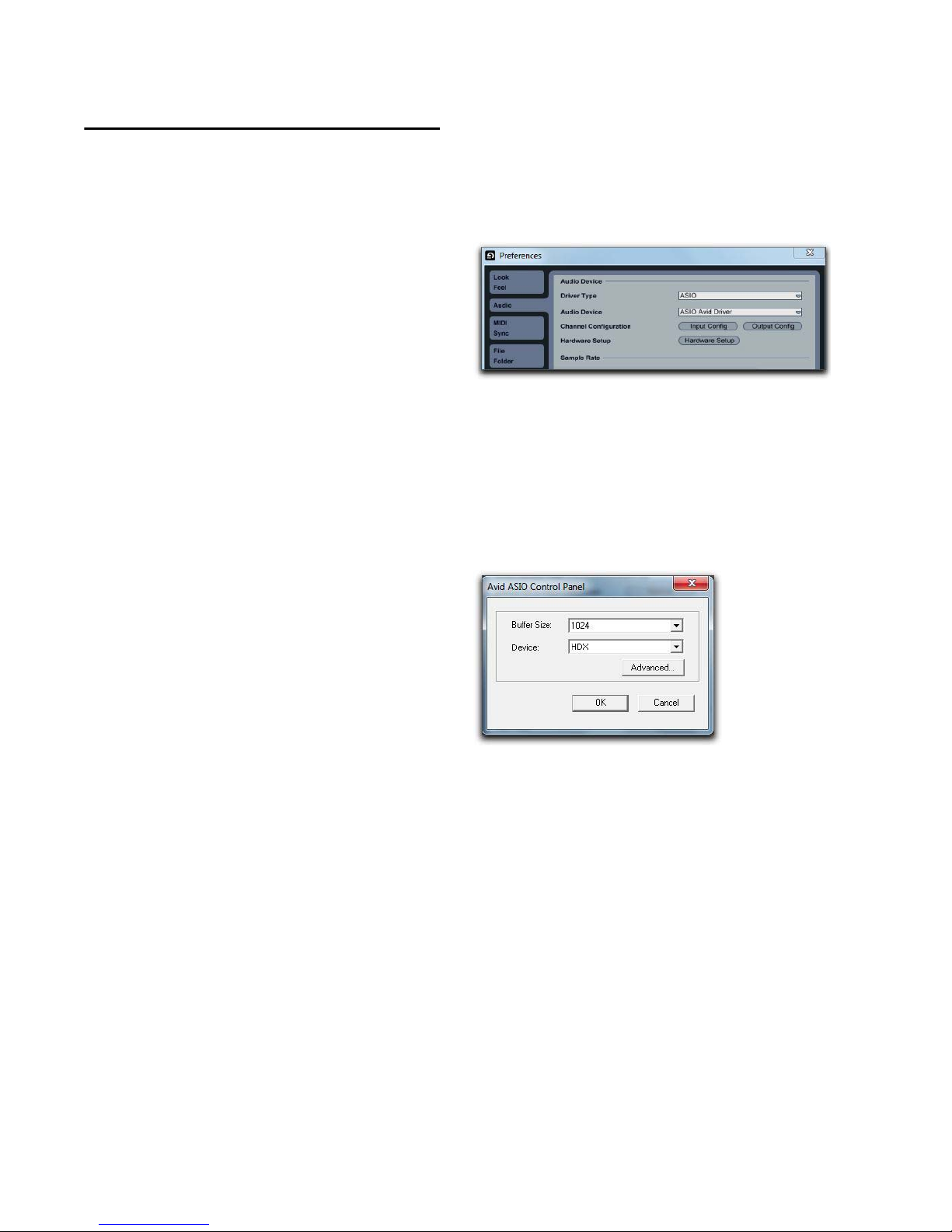

Setup Example, Ableton Live 8 shown

Using the ASIO Driver Control
Panel

From the ASIO Driver Control Panel, you can
change the Buffer Size setting or access the
Hardware Setup dialog for your Avid hardware.

HDX Card Installation Guide36

ASIO Control Panel

Buffer Size

Advanced Button

You may select from the following buffer sizes
(depending on your Pro Tools hardware):

• 64 samples

• 128 samples

• 256 samples

• 512 samples

• 1024 samples

• 2048 samples

 Small buffers have the advantage of low

latency in the record monitor path. (Latency is
the time delay between a signal entering the
audio inputs and leaving the outputs during
recording.)

 Larger buffers have the advantage of making

the ASIO Driver more immune to audio dropouts
during playback and recording.

In some ASIO-compatible audio programs, per­forming various tasks will interrupt the ASIO
Driver and may result in clicks and pops in au­dio playback or recording. Choosing medium or
large buffers (such as 256, 512, or 1024) can help
alleviate this problem.

The Advanced button opens the Hardware Setup

dialog for the Avid hardware that you are using.

Hardware Setup dialog, HD I/O shown

For more information on the Hardware Setup
dialog, refer to the Pro Tools Reference
Guide.

Changing the
Driver does not affect the

Buffer Size setting for the ASIO

H/W Buffer Size set-

tings in the Pro Tools Playback Engine dialog.

Device

The Device setting is always set to your installed

Pro Tools hardware.

Chapter 5: Configuring ASIO (Windows Only) 37

HDX Card Installation Guide38

第6章

HDX

Avid® HDX PCIe

オのレコーディング、編集、信号処理、ミキシング、入出
力に対して、専用のデジタル信号処理（

Avid Pro Tools® HD

ディオ・インターフェース、同期周辺機器に使用できます。

また、
フェースを使用して、
オーディオ・ソフトウェアにも使用でき、一枚の
カードで最大64チャンネルの
かし、
の

I/O

です。

このガイドでは、
イバーのインストールと設定（
ついて説明します。

について

カードは、高精度デジタル・オーディ

DSP

ソフトウェアおよび

ハードウェアは、HDオーディオ・インター

HDX

Core Audio、ASIO

HDX DSP

の拡張は、

および複数のカードを使用する構成で

Pro Tools HD

HDX

Pro Tools

詳しくは、

て

（別売）に付属の『

ジ
ガイド』

ソフトウェアのインストールについ

Pro Tools

をご参照ください。

I/O

ソフトウェアでのみ可能

カードおよびハードウェア・ドラ

Mac

ソフトウェア・パッケー

Pro Tools

互換のデジタル・

をサポートします。し

用と

Windows

インストール・

）を提供し、

Avid HD

HDX

用）に

オー

HDX

HDX

パッケージ

パッケージには、以下のものが含まれています：

• HDX PCIe

• HDX TDM

• HDX PCIe

• HDX PCIe

• HDX

続するための

オンライン登録カード

•

このインストール・ガイドでは、

•

のインストールと設定の詳細について説明します。

• HDX

的なハードウェアのインストールを説明します。
安全にお使いいただくためのガイド

•

カード

ケーブル

電源ケーブル（

電源ケーブル（PC用）

カードをオーディオ・インターフェースに接

12’ DigiLink™ Mini

Mac

用）

ケーブル

HDX

カード・クイック・セットアップでは、基本

ハードウェア

第6章：

HDX

について

39

HDX

き

HDX
HD

•Pro Tools HD

•1

•

• HDX

• HDX

•

ハードウェア・アクセラレーター付

Pro Tools HD

ハードウェア・アクセラレーター付き

システムには以下が含まれます：

ソフトウェア（別売）

つ以上の

カード用電源ケーブル（同梱）

TDM

る

DigiLink™ Mini

以下に挙げる、最少1つ（最大16）の
ディオ・インターフェース（別売）が必要です：

HDX PCIe

カードとカードを相互に接続するための

ケーブル（マルチカード・システムのみ）（同梱）

カードをオーディオ・インターフェースに接続す

システム

カード

ケーブル（同梱）

Avid HD

• HD OMNI

• HD I/O

• HD MADI

Pro Tools

HDX

オー

システム要件と互換性

HDX PCIe

コンピューターにインストールできます。

Avid

に対してのみ互換性の保証とサポートの提供を行ってい
ます。

完全なシステム要件および認定されたコンピューター、オ
ペレーティング・システム、ハードディスク、サードパー
ティデバイスのリストについては、次のサイトにアクセス
してください：

カードは、認定された

は、動作が確認されたハードウェアとソフトウェア

www.avid.com/compatibility

Pro Tools

て詳しくは、
ジ（別売）に付属の『

ガイド』

ウェアの詳しい使い方については、『
リファレンス・ガイド』をご参照ください。

ソフトウェアのインストールについ

Pro Tools

ソフトウェア・パッケー

Pro Tools

をご参照ください。

および

Mac

インストール・

Pro Tools

Windows

ソフト

Pro Tools

つのシステムでは1つの

1

ます。

認定済み同期周辺機器（オプション、別売）

•

認定済み

•

インターフェース（オプション、別売）

MIDI

HD OMNI

が使用でき

ご使用の
テストできます。詳しい情報は、

DigiTest Guide.pdf
Pro Tools

れます）を参照してください。

ハードウェアを

HDX

（オンラインまたは

をインストールすることでご覧にな

Avid DigiTest

で

Avid

カード・インストール・ガイド

HDX

40

重要なインストールの注意事項

は高性能

HDX

トールするシステムが、

275lfm（linear feet per minute

ことを確認してください。この要件に満たない場合、ご
使用のシステムおよび

す場合があります。十分な送風量が無いことによる障害
は

適正なシステムについては、

（

ハードウェアの限定保証の保証対象外です。

Avid

www.avid.com

カードです。

PCIe

カードに対して、最低

HDX

カードに致命的な障害を起

HDX

Avid

）の互換性ページでご確認ください。

カードをインス

HDX

）の直接送風量がある

のウェブサイト

本ガイドで使用される表記規則

本書では、メニュー・アイテムの選び方やマウスの操作
方法を簡略化するために、以下のような方法で表記して
います。

表記法 アクション

［ファイル］（
［保存］（

Save

File）>

）

Control+N Control

Control-

クリック

ファイルメニューから保存を選択する

キーを押しながらNキーを押す

Control

キーを押しながらクリックする

重要な安全の注意

がテストし検証したシステムでのみ

Avid

1

用ください（

ホスト・システムは最低

2

の要件に満たない場合、有害な状態になり、ホストおよ
び

HDX

ホスト・システムの送風を妨げないようにしてください

3

（送風の入り口、出口にご注意ください）。

DigiLink

4

変更をする前に、システムをクールダウンしてください。

HDX

5

周辺に十分な送風を確保し、服や紙などの可燃物を周辺に
置かないでください。

ホスト・システムが仕様温度を超えないようにしてく

6

ださい。

www.avid.com

カードに障害を生じる場合があります。

コネクターは長時間の使用で高温になります。

カード周辺のエリアは高温になります。システム

を参照）。

275lfm

の風量が必要です。こ

HDX

をご使

右クリック 右側のマウスボタンをクリックする

画面に表示される
ントが異なります。

以下の記号は重要な情報を示すために使用します：

Pro Tools

コマンド、オプション、設定の名前は、フォ

システムを有効活用する上で、ヒント

になるようなポイントを紹介しています。

Pro Tools

セッションのデータや

Pro Tools

テムの処理能力に影響がある重要な注意が含まれ
ています。

コンピューターのキーボードやマウスを使った
ショートカットを紹介しています。

クロスリファレンスは

Pro Tools

ガイド中の関

連あるセクションを指しています。

シス

第6章：

HDX

について

41

www.avid.com

について

のウェブサイト（

Avid

システムを最大限に活用するための最良のオンライン情
報源です。以下に利用可能なサービスと機能の一部を紹介
します。

製品登録

サポートとダウンロード

ポート）にアクセスします。ソフトウェア・アップデート
と最新のオンライン・マニュアルのダウンロード、互換性
に関するマニュアルでのシステム要件の参照、オンライン・
ナレッジベースの検索、ユーザー・フォーラムおよび世界
規模の

トレーニングと教育

て自己学習を行ったり、認定された
ング・センターのクラスルーム設定で学習方法を見つけた

りできます。

製品と開発者

版のダウンロード、デベロップメント・パートナーとその
プラグイン、アプリケーション、ハードウェアに関する情
報をご覧いただけます。

購入した製品をオンラインで登録できます。

Pro Tools

Avid

www.avid.com

AvidCustomer Success

コミュニティへの参加などを行えます。

オンラインで利用可能なコースを通じ

製品に関する情報、ソフトウェアのデモ

）は、

Pro Tools

Pro Tools

（技術サ

トレーニ

ニュースとイベント

Pro Tools

デモにサイン・アップしたりします。

の最新ニュースを取得したり、

Avid

カード・インストール・ガイド

HDX

42

第7章

DigiLink Mini

ポート

DigiSerial

ポート

HDX

この章では
張シャーシで最大

HDX

HDX PCIe

HDX PCIe

キシングとプラグイン・プロセッシングに
セッションに対応しています。

ハードウェアの概要

ハードウェアでアクセラレートした

HDX

つのカードが使用できます）。使用する

7

ハードウェア

カード

カードは、最大

トラックのダイレクト・ディスク・レコーディングとプレイバックを可能にし、さらにミ

256

Pro T ool s HD

パワーを提供します。

DSP

システムの各コンポーネントについて説明します（拡

カードの数は、システムの構成により異なります。

HDX

カードは、最大

HDX

24-bit/192 kHzのPro Tools

図

1 HDX PCIe

カード

第7章：

ハードウェアの概要

HDX

43

DigiLink Mini

ポート

電源コード

カードには2つの

HDX

つのHDオーディオ・インターフェースに接続しま

大

4

す。これらは、最大
ディオ・アウトプットに接続します。

DigiSerial

HDX

に使用します。このコネクターは

ポート

カードのシリアル・ポートは

カードのシリアル・ポートは、

HDX
MachineControl

つ以上の

2

する場合、
に接続することが必要です。

HDX TDM

同梱の

HDX TDM

て、

HDX

を介してデータを共有できます。
ブルが各

ケーブル

カードのペアを接続してください。

カードに付属します。

HDX

DigiLink Mini

のオーディオ・インプット、オー

64

の接続には対応していません。

カードで

HDX

SYNC

同期機器は第一の

ケーブル（

SATA

ポートがあり、最

同期機器の接続

SYNC

ピンのミニ

8

SYNC

DIN

同期機器を使用

HDX

ケーブル）を使用し

つの

1

HDX TDM

カード

TDM

です。

バス
ケー

HDX PCIe

要とします。カスタム電源ケーブル（同梱）を使用して、
ご使用の

ハード・ドライブ電源に
さい。

HDX

カードは

のマザーボードまたは、ご使用のPCの

Mac

カード電源ケーブル（

バスが供給する以上の電力を必

PCle

HDX PCle

）

Mac

カードを接続してくだ

HDX TDM

HDX

44

ケーブル

カード・インストール・ガイド

カード電源ケーブル（PC）

HDX

DigiLink Mini

ケーブル

Avid HD

オーディオ・インターフェース

カードと

HDX

オ・インターフェースの接続には
を使用してください。
の長さがあります：

•18”

含まれています）

•12’（3.6m

•25’（7.62m

HD I/O、HD OMNI、HD MADI

DigiLink Mini

DigiLink Mini

ケーブルには5種類

（

0.46m）（HD I/O、HD OMNI、HD MADI

）（各

）（別売）

カードに1つ含まれています）

HDX

•50’（15.25m）、176.4 kHzと192 kHz

ンに対する最大長（別売）

• 100’（30.5m）、88.2 kHzと96 kHz

に対する最大長（別売）

オーディ

ケーブル

に

のセッショ

のセッション

Pro Tools
Core Audio

でレコード、再生するには、
ターフェースがご使用のシステムの第一
一ポートに接続されている必要があります。

HD OMNI

HD OMNI

クションの各スタジオにおいて、コンパクトなプリアンプ、
モニタリング、

HD OMNI

（または認定されたサードパーティの

互換または

互換アプリケーション）

ASIO

Avid HD

オーディオ・イン

HDX

カードの第

オーディオ・インターフェース

は、音楽制作、レコーディング、ポストプロダ

ソリューションを提供します。

I/O

HD OMNI

ド』をご参照ください。

HD OMNI

インプットを提供し、複数のアナログ・インプット
接続が可能です。

について、詳しくは『

は最大4チャンネルの同時アナログ・

の機能

HD OMNI

ガイ

HD OMNIは、Pro Tools

の最大
プットまたはアウトプット（選択可能）用の

LED

アナログ

のディスクリート・チャンネルを提供し、イン

8

メーターを搭載しています。

I/O

•24-bitのAD/DA
192kHz

高品質

•

マイクと楽器レベル入力用の

•

のフロントパネル・インプット

•XLR

チャンネル1と2のハードウェア・インサート用のバッ

•

クパネルの
インチ

アナログ

•

プット

まで対応

Mic/DI

バックパネル･マイク･インプット

TRS

x 4

プリアンプ

インチ

1/4

リターン・ジャック

ライン・レベル・バックパネル・イン

TRS

（チャンネル

のインプットとアウトプット

セグメント

4

コンバーター、サンプルレートは最大

（チャンネル

x 2

XLRと1/4

1-2

インチ

x 2

x 2

センド・ジャック

TRS

x 2と1/4

x 2

）

1-4

）

TRS

第7章：

ハードウェアの概要

HDX

45

アナログ入力のクリッピングを防ぐ「ソフトクリップ」

•

および「カーブ」リミッティング回路

バックパネルに

•

使用を使用した可変アウトプット・ゲイン付き
ンネルのアナログ・アウトプット

•TRS

•

デジタル

•DB-25

•2

•2

•8

•

•

を使用した、2チャンネルのアナログ・バックパ

ネル・アウトプット（

または

1-2

フロントパネル・ステレオ

7-8

I/O

ブレイクアウト・ケーブル（別売）を使用した、

チャンネルの

8

のシングルワイヤ）

チャンネルの

192kHz

ト（最大

トプット

サンプルレート
の

サンプルレート
ンネルに対応

のシングルワイヤ）

チャンネルの

192kHz

チャンネルの

ADAT S/MUX Optical

• AES/EBU、S/PDIF

ジタル・インプット
ト変換（

SRC

）

SRCはADAT S/MUX

ブレイクアウト・ケーブル（別売）

DB-25

8

DB-25

を反映）

AES/EBU

AES/EBU XLR

S/PDIF RCA

）

ADAT TOSLINK

コネクターのチャンネル

ヘッドフォン・ジャック

1/4”

アウトプット（最大

インプット（最大

インプットとアウトプッ

のインプットとアウ

192kHz

88.2kHz、96kHz、176.4kHz、192kHz

に対応

96kHz

までの

S/PDIF Optical2

、ま た は

1-2

Optical（S/PDIF

のリアルタイム・サンプルレー

に対応していません。

）の デ

チャ

チャ

モニタリング

•Pro Tools

パス、フロントパネルのヘッドフォン・ジャックから
のヘッドフォン・モニタリング用

フロントパネルのコントロール・ルーム（

•

とヘッドフォンのモニタリング・ボリューム・コント
ロール

ステレオ・フォーマットとサラウンド・フォーマット

•

（最大

を搭載した柔軟なモニタリング

さまざまな入力信号の低レイテンシー・ダイレクト･

•

モニタリング用インプット・ミキサー（

［ハードウェア設定］で設定）

同期（

Synchronization

追加

•

の

Loop Sync

• HD OMNI

の外部クロック・インプットとアウトプット

HD I/O

HD I/O

ターを搭載し、サンプルレートは最大
しています。

HD I/Oは、3

• 8 x 8 x 8（8
8

•16 x 16

•16 x 16

に、追加ステレオ「キュー」アウトプット・

MAIN/ALT

サラウンド）すべてのフォールドダウン機能

7.1

Pro Tools

）

インターフェースや周辺機器を接続するため

HD

インプットとアウトプット

を外部ワードクロック機器と同期するため

オーディオ・インターフェース

は、極めて高品質の

24-bitのAD/DA

192kHz

種類の標準構成で提供されます：

アナログ・イン、8アナログ・アウト、

デジタル・イン/アウト）

アナログ・イン/アウト

デジタル・イン/アウト

コンバー

まで対応

）

の

カード・インストール・ガイド

HDX

46

HD I/O

デジタル拡張カードを追加または取り外し、独自に構成に
することも可能です。

アナログ拡張カード（

HD I/O

ご参照ください。

について、詳しくは『

ADCとDAC）とHD I/O

HD I/O

ガイド』を

HD I/O

の機能

同期（

Synchronization

）

HD I/Oは、Pro Tools

のディスクリート・チャンネルを提供し、インプッ

大

16

トとアウトプット用の
しています。

アナログ

•

I/O

優れたアナログのインプットとアウトプットを提供す
る

24-bitのD/A

載し、

Analog In HD I/O

カードを使ってサンプルレート

88.2kHz、96kHz、176.4kHz、192kHz

アナログ入力のクリッピングを防ぐ「ソフト･クリッ

•

プ」と「カーブ」リミッティング回路

デジタル

I/O

• AES/EBU、TDIF DB-25

デジタル

24-bit
Digital HD I/O

のインプットとアウトプットの最

セグメント

4

コンバーターと

カードと

メーターを搭載

LED

コンバーターを搭

A/D

Analog Out HD I/O

44.1kHz、48kHz

に対応

、または

の最大16チャンネルを提供し、

I/O

カードを使ってサンプルレート

Optical

を使った

44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz
192kHz

• Digital I/O

イム・サンプルレート変換（最大

AES/EBU、Optical

サンプルレート

•

応

に対応

カードを使った、デジタル入力のリアルタ

チャンネルの

16

、または

88.2kHz

以上の

）

TDIF

S/MUX Optical

に対

、

追加

•

の

• HD I/O

外部クロック・インプットとアウトプット

拡張性

オプションの追加

•

ル

複数の

•

に使用し、さらにシステムのインプットとアウトプッ
トを拡張できます（詳しくは『拡張システム･ガイド』
をご覧ください）

HD MADI

インターフェースや周辺機器を接続するため

HD

Loop Sync

を拡張

I/O

Avid HD

インプットとアウトプット

を外部ワードクロック機器と同期するための

カードでアナログまたはデジタ

I/O

オーディオ・インターフェースを同時

デジタル・オーディオ・インター

フェース

HD MADIは、64

提供します。

Digital Interface

、

プルレートに対応しています。
ター、デジタル・ミキシング・コンソール、コンバーター

などの

MADI

オ・ワークステーションとの接続が簡単になります。

`

HD MADI

ド』をご参照ください。

チャンネルのデジタル・オーディオを

HD MADIは、MADI（Multichannel Audio

）フォーマットと最大

192kHz

HD MADI

対応オーディオ機器とデジタル・オーディ

について、詳しくは『

HD MADI

のサン

により、ルー

ガイ

サンプルレート

•

チャンネルに対応

2

サンプルレート

•

チャンネル

2

サンプルレート

•

（付属）2チャンネル

96kHz

192kHz

192kHz

までの

までの

までの

S/PDIF Optical

AES/EBU I/O

24-bit S/PDIF I/O

（付属）

（付属）

第7章：

ハードウェアの概要

HDX

47

HD MADI

最大64のディスクリート・チャンネルのデジタル入出力

•

（

DigiLink Mini

する、
プット
と同軸アウトプット

の機能

ポートごとに32チャンネル）に対応

オプティカル・インプットと同軸イン

MADI

x 2

および

オプティカル・アウトプット

MADI

x 2

サンプルレート

•

176.4kHz、192kHz

分解能

•

•

•

•

24-bit

インプットまたはアウトプット上でのサンプルレート
変換（

SRC

フロントパネルにクロックと

フロントパネルにインプットとアウトプット用の

•HDMADI

ワードクロック

BNC

• HD MADI

および周辺機器（
ど）と同期させる

外部

MADI

•

のための専用

AES/EBU

以下のフォーマットのクロックに対応：

•

、

Sync

Word Clock、AES/EBU、MADI

44.1kHz、48kHz、88.2kHz、96kHz

に対応

または

16-bit

）

のインジケータ

SRC

を外部

ワードクロックと同期させる

1x

I/O

を追加HDオーディオ・インターフェース

HD I/O、HD OMNI、SYNC HD

BNC Loop Sync I/O

同期（アウトプットに

ワードクロック・インプットと

BNC

インプット（クロック入力のみ）

を使用する場合）

SRC

Internal、Loop

、

LED

な

XLR

48

バリスピード・モード（64チャンネルと56チャンネ

•

ルの両方の規格に対応）

カード・インストール・ガイド

HDX

第8章

SATA

ドライブ・トレイとドライブ

PCIe

スロット

4

（隠れている）

PCIe

スロット

2

PCIe

スロット

3

PCIe

スロット

1

（ビデオ・カード）

HDX

HDX PCIe

ストールする前に行ってください。複数のカードを使用し
たシステムの場合、付属の

てカード同士を接続します。カードがインストールできた
ら、

カードをインストールする

カードのインストールは、

HDX TDM

オーディオ・インターフェースを接続します。

HD

拡張シャーシへカードをインストールする方法
については、『
ださい。

拡張システム・ガイド』をご参照く

Pro Tools softwareは、HDX

オーディオ・インターフェースのインストール後
に行ってください。

ンストールについて詳しくは、
ウェア・パッケージに同梱されている『
インストール・ガイド』をご参照ください。

Pro Tools

Pro Tools

ケーブルを使用し

カードおよび

ソフトウェアのイ

Pro Tools

をイン

ソフト

Pro Tools

HD

図

2 Mac Pro

MacProにHDX

カードをインストール

する

このセクションでは
トールする方法を説明します。

には

Pro

（スロット

スロット番号は、ケースを開いたコンピューターを横から
みて下から上へつけられています。

初の

PCI Express（PCIe

、スロ ッ ト3、スロット4）。

2

カードをインストールします。

HDX

カードを

HDX

PCI Express

）スロットが3つあります

Mac Pro

PCI Express

スロット2に最

PCIe

へインス

装備の

Mac

の

以下の説明をよく読み、カードや部品を傷つけな
いよう気をつけてください。

第8章：

カードをインストールする

HDX

49

Mac ProにProTools

2

4

3

4

コンピューターおよび周辺機器の電源を切ります。コン

1

ピューターが接地（アース）されるよう、電源ケーブルは
接続したままにします。

コンピューターに取り付けられている、電源ケーブル以

2

外のケーブル（ハードディスク、モニター、

FireWire

など）をすべて外します。

カードをインストールするには：

USB

使用するスロットの金属のアクセス・ポート・カバーを

6

取り外します。

コンピューターの

7

ます。追加の
場合は、これらも取り外します。
ドライブ・トレイの取り外し方については、コンピュー

、

ターの説明書をご覧ください。

SATA

ドライブ・トレイを取り外し

SATA

ドライブがインストールされている

ドライブと

SATA

SATA

アクセス・パネルが上を向くようにコンピューターを横

3

にします。

コンピューターの背面にある掛け金を使ってコン

4

ピューターのケースを開けます。

金属のアクセス・ポート・カバーをシャーシへ固定して

5

いる金具を取り外します。

カードを持つ前に、電源ケーブルで接続されてい
るコンピューター内の電源ケースなどの接地

（アース）された金属に触れ、体や服の静電気を

あらかじめ除去しておきます。

付属のカスタム電源ケーブルをマザーボードに接続し、

8

カード・スロットからケーブルを避けてください。

PCle

（

50ペー

ジの図3をご参照ください。）

図

HDX

50

カード電源ケーブルをマザーボードに接続する

3 HDX

カード・インストール・ガイド

カードを、コンピューターの最も小さい番号の

HDX

9

スロットへインストールします（52ページの図4を

PCle

ご参照ください）。

以下のように行います：

•PCle

•

•

スロットの上でカードの後がカードの前

（

DigiLink Mini

う斜めに持ちます。
カードを斜めにしたまま、カードの前のブラケット

をアクセス・ポートがあるシャーシの端に置きます。
カードの後を、
る灰色のプラスチックの
慎重に差し込みます（
ださい）。

コネクタのある方）より高くなるよ

スロットの番号が表記されてい

PCIe

カード・サポートに、

PCle

ページの図5を参照してく

53

Mac Pro 「Westmere

に注意して、
に、灰色のプラスチック
を押し下げてください。

カードの

•

を真っ直ぐ差し込み、カードの

PCIe

の部品が
ク）に接触していないことを確認してください。

カードを
まないでください。正しい角度で差し込めば、

カードは簡単にインストールされます。角度が正
しくないようであれば、カードの位置を変えてく
ださい。

HDX PCle

コネクタが下を向いた状態でカード

PCIe

スロットへしっかりと固定します。カードの前

カード・サポート（灰色のプラスチッ

PCIe

カード・スロットへ無理に差し込

PCIe

」搭載マシンでは、十分

カードを傷つけないよう

カード・スロット

PCle

コネクタを

PCIe

第8章：

カードをインストールする

HDX

51

3

2

1

4

52

図

4 Mac Pro

カード・インストール・ガイド

HDX

のスロット2に

カードをインストールするには

HDX

3

2

1

4

1

2

4

図

5 HDX

カードを灰色のプラスチック

カード・サポートに差し込む

PCle

第8章：

カードをインストールする

HDX

53

図

1

2

4

電源ケーブルをインストールされた

6

カードへ接続する

HDX

追加

10

ルする場合には、追加の
りの

PCle

ない場合は、ステップ

つ以上の

2

11

には、カードを付属の
ださい。（

ケーブルで接続する」をご覧ください）。

TDM

電源ケーブルをインストールした

12

に接続します

最も小さい番号のスロットから正しい順序でカードが

13

インストールされているかどうか確認します：

コンピューター・モニターのディスプレイ・カード

•

• HDX

•Avid

ション）
ホスト・バス・アダプタ（

•

カードとスロット・カバーをシャーシへ固定する金具

14

を取り付けます。

カード・インストール・ガイド

HDX

54

カード（または他のカード）をインストー

HDX

HDX PCle

スロットにインストールしてください。そうで

に進んでください。

12

HDX PCle

カードをインストールする場合

HDX TDM

ページの「複数の

58

（上記図6参照）。

カード

推奨のビデオ・キャプチャー・カード（オプ

HDX PCle

HBA

カードを連続した残

ケーブルで接続してく

カードを

HDX PCle

）カード（オプション）

HDX

カード

ドライブを元に戻します。

SATA

15

コンピューターの本体を閉じます。

16

カードの
セス・ポート・カバーをシャーシへ固定する金具

を取り付けるまでは完全には固定されません。

コネクタは、カードと金属のアク

PCIe

Windows

コンピューターに

ドをインストールする

HDX

カー

PCにHDX

ProTools

カードをインストールするには：

カードをインストールする

このセクションでは、
する方法を説明します。

Windows

構成については、
さい。コンピューターを開け、
ウェアをインストールする前に、そのコンピュー

ターの情報をプリントアウトしておくことをお勧
めします。

［ドライバーの署名］警告ダイアログが表示されないようにする

カードをインストールする前に、

HDX

ライバーの署名］警告ダイアログが表示されないよう、一
時的に設定を変更してください。こうすることで、インス
トレーション処理の多くが自動で行われるようになり
ます。このオプションを一時的に無効にしないと、

ドライバーまたは
ル中に、
ライバーがインストールされるという）警告ダイアログが

表示されます。

この警告ダイアログが表示されないようにするには：

［マイ コンピュータ］を右クリックし、［プロパティ］を

1

選択します。

2

ブをクリックします。

HDX

システムのプロパティダイアログの［ハードウェア］タ

コンピューターの最新のスロット順と

Pro Tools

チップが検知されるたびに（署名のないド

カードをPCへインストール

HDX

www.avid.com

をご参照くだ

Pro Tools

Windows

ソフトウェアのインストー

ハード

の［ ド

HDX

コンピューターおよび周辺機器の電源を切ります。コン

1

ピューターが接地（アース）されるよう、電源ケーブルは
接続したままにします。

コンピューターに取り付けられている、電源ケーブル以

2

外のケーブル（ハードディスク、モニター、

FireWire

コンピューターの本体を開けます。

3

付属のカスタム電源ケーブルを、主電源から来ている

4

ハード・ドライブ電源コネクターに接続します
ジの図

使用するスロットの後にある金属のアクセス・ポート・

5

カバーのネジを外し、カバーをスライドさせてアクセス・
ポートから外します。

推奨される

6

番近い
インストールします

など）をすべて外します。

参照）。

7

カードを持つ前に、コンピューター内の電源ケー
スなどの接地（アース）された金属に触れ、体や
服の静電気をあらかじめ除去しておきます。

スロット（通常、ビデオ・カードに一

PCIe

番目の

1

認定された
ロット順については

（

www.avid.com）

PCIe

（56

Windows

スロット）に

ページの図8参照）。

HDX PCle

コンピューターの推奨ス

Avid

をご覧ください。

ウ ェ ブ・サ イ ト

USB

（56

カードを

ペー

、

［ドライバーの署名］ボタンをクリックします。

3

［無視−ソフトウェアをインストールし、確認を求めない］

4

を選択します。

［OK］をクリックして［ドライバー署名オプション］

5

ウィンドウを閉じます。

［OK］をクリックして［システムプロパティー］ダイア

6

ログを閉じます。

コンピューターをシャットダウンします。

7

追加

7

する場合には、追加の
の

PCle

場合は、ステップ

つ以上の

2

8

には、カードを付属の
ださい（

TDM

カード（または他のカード）をインストール

HDX

スロットにインストールしてください。その他の

に進んでください。

9

HDX PCle

ページの「複数の

58

ケーブルで接続する」参照）。

HDX PCle

カードをインストールする場合

HDX TDM

第8章：

カードを連続した残り

ケーブルで接続してく

HDX PCle

カードをインストールする

HDX

カードを

HDX

55

図

7 HDX

カードの電源ケーブルをハード・ドライブの電源に接続する（PC）

図

8 PCにHDX

カード・インストール・ガイド

HDX

56

カードをインストールする

図

9 HDX

カード電源ケーブルを接続する（PC）

電源ケーブルをインストールした

9

接続します

以下のとおり、正しい順序でカードがインストールさ

10

れていることを確認してください（この順序はマシンによ
り異なることもあります）：

コンピューター・モニターのディスプレイ・カード

•

• HDX

ホスト・バス・アダプタ（

•

（図9

カード

参照）。

HBA

HDX PCle

）カード（オプション）

カードに

先程取り外したアクセス・ポートのネジで各カードを

11

固定します。

コンピューターの本体を閉じます。

12

オーディオ・インターフェースを接続するには（59ペー

13

ジの「オーディオ・インターフェイスの接続」を参照して
ください）。

第8章：

カードをインストールする

HDX

57

複数の

HDX PCle

カードを

HDX TDM

ケーブルで接続する

複数のカードを使用するシステムの場合は、すべての

HDX PCle
SATA
HDX

ポートがあります。カード間のデータ通信は、最初のカー
ドの

OUT

ケーブルで接続することによって可能になります。

カードを

ケーブル）で互いに接続しなければなりません。各

カードの上部には、INと

ポートと次のカードのINポートを

HDX TDM

ケーブル（カスタム

と表記された2つの

OUT

HDX TDM

HDX PCIe

OUT

1

初の

IN

2

目の

複数のカードを使用するシステムの場合は、それぞれの

3

カードを前のカードへ接続します。上記のとおり、追加の

HDX TDM

カードに接続します
ドに同梱されています）。

カードを

と表記されている、

カードの

HDX

と表記されている、

カードのINポートに接続します。

HDX

HDX TDM

OUT

ケーブルを使用して、追加カードをその前の

（HDX TDM

ケーブルで接続する：

HDX TDM

ポートに接続します。

HDX TDM

ケーブルの端を最

ケーブルの端を二番

ケーブルは各

HDX

カー

図

10 2つのHDX

カード・インストール・ガイド

HDX

58

カードを

HDX TDM

ケーブルで接続する

オーディオ・インターフェイスの接続

各

Avid HD

なインプットとアウトプットのオプションを提供します。
たとえば、

ンネルの入出力を、
力を、
ディオ・インターフェースは、直接
るか、別の
トへ接続します。

各

HDX

トとアウトプットを提供します。
に使うには、
に接続します。

Mini

の拡張ポートに接続します。

I/O
2本のDigiLink Mini

接続した場合、全

以下について詳しくは、『
ガイド』、『

•

•

（

オーディオ・インターフェースは、さまざま

HD OMNIはPro Tools

HD I/O

HD MADI

最低1つのHDオーディオ・インターフェースが、
ご使用のシステムの最初の
れていることが必要です。

カードは64チャンネルのオーディオ・インプッ

ポート1と2に接続し、他の2つは最初の2つの

は最大64チャンネルを提供します。オー

オーディオ・インターフェースの拡張ポー

HD

4組の16

チャンネル

つのインターフェースは直接

2

ケーブルを使って1つの

チャンネルの

64

HD OMNI

HD MADI

フロントパネルとバックパネルのコネクターとイ
ンジケータ

オプションの拡張

HD I/O

ガイド』をご覧ください。

I/O

のみ）

システムに最大8チャ

は最大16チャンネルの入出

カードへ接続す

HDX

カードに接続さ

HDX

チャンネル

64

HD I/OをHDX

I/O

をフル

カード

DigiLink

HD

HD MADI

を使用できます。

I/O

ガイド』、『

カードのインストレーション

HD I/O

に

オーディオ・インターフェースを接続するには：

HD

接続しているオーディオ・インターフェースの構成に応

1

じて、以下のいずれかを行います：

•1つのHD OMNI

場合、プライマリ・ポートを

DigiLink Mini

ブルで接続します。

Pro Tools HD

にのみ対応しています。

OMNI

テムへ接続する場合、最初の
のポートに直接接続することをお勧めします。

追加

•

など）を使用している場合には、プライマリ・ポー
トを最初の

付属の
い。

オーディオ・インターフェース（

HD

HDX

DigiLink Mini

•HDMADI

プライマリ・ポート1を、

MADI
DigiLink Mini

（同梱）で接続します。

をフルに使うには、

の

I/O

ポート

2とHDX

DigiLink Mini

または

ポート1に、付属の

は、システムごとに1つの

カードの

をシステムに接続する場合には、

ポート1に

HD I/O

DigiLink Mini

ケーブルで接続してくださ

DigiLink Mini

HD MADIで64

HD MADI

カードの

ケーブル（同梱）で接続します。

DigiLink Mini

HD MADIのDigiLink Mini

カードに接続することはサポートされていません。

追加する

2

ジー・チェイン接続（

［

Expansion Port

［

Primary Port

続します。

オーディオ・インターフェースをデイ

HDX

台目のインターフェースの

1

］へ

］を接続）するか、次の

台目のインターフェースの

2

を使用している

カードの

HDX

DigiLink Mini

HD OMNI

カードの最初

HDX

ポート2に

カードの

HDX

ケーブル

チャンネル

プライマリ・

ポート2に

ポートを別の

カードへ接

HDX

ケー

HD

をシス

HD I/O

HD

HDX

各
の
だし、インターフェースをデイジー・チェイン接続する場

合と比べても違いはありません）。

拡張システムでは、オーディオ・インターフェースを最初
の

カードに最大2つのHDインターフェースを付属

HDX
DigiLink Mini

つの

4

HDX

ケーブルで接続することもできます （た

カードのみに接続してください。

第8章：

カードをインストールする

HDX

59

Loop Sync

12

フィート

DigiLink Mini

ケーブル

18

インチ

DigiLink

Mini

ケーブル

Loop Sync

ケーブル

HDX

カード1枚

を接続する

台以上のHDオーディオ・インターフェースまたは

2
Loop Sync

ループ・シンクを接続するには：

各インターフェースの［

1

［

Loop Sync In

最後のインターフェースの［

2

続します。

を接続する必要があります。

Loop Sync Out］をI/O

］に接続します。

Loop Sync Out］を1

同期機器を使用する場合は、機器を正しく同期させるため

SYNC

パッケージに含まれている

台目のインタ−フェースまたは

ケーブルで次のインターフェースの

BNC

SYNCの［Loop Sync In

］へ接

60

図

11 HD OMNIとHD I/OのDigiLink

カード・インストール・ガイド

HDX

接続とループ・シンク接続

12

フィート

DigiLink Mini

ケーブル

18

インチ

DigiLink Mini

ケーブル

Loop Sync

ケーブル

第一

HDX

カード

第二

HDX

カード

図

12 HD OMNIと5つのHD I/OのDigiLink

接続とループ・シンク接続

第8章：

カードをインストールする

HDX

61

最大

HDX

ディオ・インターフェースの最大
対応しています：

• HD OMNI

• HD I/O

• HD MADI

複数の

ページの図12をご参照ください。

61

構成

I/O

カードを使用した

Pro Tools HD

では、以下のオー

までの組み合わせに

16

（1つのシステムにつき、1つの

のみ対応）

OMNI

（最大16の

の

4

HD

側に通気（冷却）用の空間を必要とします。本体
の両側を塞いだり、内蔵のファンを取り外したり
しないでください。本体をケースにラックマウント
している場合は、システムを起動する前にケースの
蓋や扉を取り外してください。本体が急激に加熱
され、繊細な部品を損傷する原因となります。

カードが必要）

HDX

（最大4つの

枚の

I/O

オーディオ・インターフェースは、本体の両

カードが必要）

HDX

を接続する例については、60ページの図11と

HD I/O

を同時使用可

HD MADI

を同時使用可

— 4

HD

枚

—

ProTools HD
HDX

ハードウェア・ドライバーのインス

ソフトウェアおよび

トール

Avid HDX

オ・インターフェースを接続したら、
トウェア（別売）をインストールし、オーソライズするこ

とができます。

Avid HDX
ASIO（Windows

トウェア（
まず、
ルする必要があります。
ンストールする場合には、これらのドライバーは自動的に

インストールされます。
場合には、
ドライバー・インストーラーをダウンロードしてくださ

い。

カードをインストールし、

Avid HD

Pro Tools HD

Pro Tools

て詳しくは、
ジに同梱されている『

ガイド』

HDX

ソフトウェアのインストールについ

Pro Tools

ソフトウェア・パッケー

Pro Tools

をご参照ください。

ハードウェアと

）互換のデジタル・オーディオ・ソフ

Logic、Live、Cubase

用のハードウェア・ドライバーをインストー

ウェブ・サイト（

Avid

Core Audio（Mac

など）を使用するには、

Pro Tools HD

Pro Tools

をインストールしない

www.avid.com

ソフトウェアをイ

オーディ

ソフ

インストール・

）または

）から

62

カード・インストール・ガイド

HDX

Core Audio

いては、『
ジをご覧ください。

ASIO

『

ASIO Driver

ご覧ください。

Pro Tools

Pro Tools

で、
に合わせることができます。
構成について詳しくは『
ド』をご参照ください（
から見ることができます）。

ソフトウェアのインストール、承認、起動の後

Pro Tools

ドライバーのインストール方法につ

Avid Core Audio Driver

ドライバーのインストール方法については

のインストール』の35ページを

システムを設定する

システムを構成し、スタジオでの使用方法

Pro Tools

Pro Tools

』の27ペー

Pro Tools

ソフトウェアの

リファレンス・ガイ

の［ヘルプ］メニュー

第9章

Core Audio

Avid Core Audio Driver

Avid Core Audio Driver

チチャンネル・サウンド・ドライバーです。このドライ
バーをインストールすると、

ションで
を実行できます。

使用する
ント・アプリケーションによって、最大
サンプルレートで、フル・デュプレックスのレコーディン

グと再生が可能です。

Pro Tools

Pro Tools

Avid Core Audio Driver

て、

チャンネルの

64

Core Audio Driverは、2

をサポートしません。

ハードウェアを使用して録音と再生

ハードウェアと

I/O

の構成（

MacOSX

の機能

は、マルチクライアント、マル

Core Audio

は、最初の

を提供します。

互換アプリケー

CoreAudio

24-bit/96kHz

HDX

枚以上の

クライア

カード使用し

カード

HDX

の

のみ）

CoreAudio Driver

Avid CoreAudio Driver

ます：



Mac Finder

CoreAudio Driver

ド・ファイルが
ウにある場合は、ファイルの隣に
ポート・バーが表示されます。
ト・バーを使用してサウンド・ファイルを作成できます。

サウンドは、常に

のスピーカーやヘッドフォン・ジャック）を通して

（

Mac

再生されます。ただし、サウンド・ファイルをダブルクリッ
クすると、

して再生できるようになります。



Avid Core Audio Driverは、Mac

の再生には使用できません。

でサウンド・ファイルを試聴するのに、

Mac OS X

QuickTime

の制限

には、以下のような制限があり

を使用することはできません。サウン

のナビゲーション・ウィンド

QuickTime

QuickTime

内蔵のオーディオ・コントローラー

Mac

が起動し、

CoreAudio Driver

のシステムサウンド

のトランス

トランスポー

を通

第9章：

Core Audio

の構成（

MacOSX

のみ）

63

Avid Core Audio Driver

のインス

トール

Pro Tools
Driver
Audio Driver

ルされていない
バーとしてインストールできます。スタンドアロン

Core Audio Driver

インストーラー・ディスクに収められており、
ソフトウェア・パッケージに付属しています。また、
ウェブサイトからもダウンロードできます

（

www.avid.com

スタンドアロン

HDX

1

とを確認してください。

以下のいずれかの操作を行います：

2

•

をインストールすると、

が自動的にインストールされます。

は、

Pro Tools

システムにスタンドアロン ドライ

Mac

ソフトウェアがインストー

Avid Core Audio

Avid Core

Avid

のインストーラーは、ドライバー・

Pro Tools

Avid

）。

Pro Tools

で

Avid Core Audio Dr iv er

ストールされます。

ハードウェアが正しくインストールされているこ

ドライバー・インストーラー・ディスクを差し込み
ます。ディスクは

ケージに含まれています。

をアンインストールすると、その時点

が自動的にアンイン

Avid Core Audio Driver

Pro Tools

のインストール：

ソフトウェア・パッ

CoreAudio Manager

Avid Core Audio Driver
Manager

対応クライアント・アプリケーション（
など）では、クライアント側でも設定できます。詳しくは、

それぞれのメーカーのマニュアルをご参照ください。

また、
プリケーションでは、

Apple
Driver

を使います。また、サードパーティ製の大部分の

AppleのiTunesやQuickTime Player

オーディオ

を使用するように設定する必要があります。

Avid Core Audio Manager

示に設定されています。前面に移動するには、ドックのア
イコンをクリックします。

Avid Core Audio ManagerはPro Tools

ません。その他の
み使用されます。

Core Audio

CoreAudio Manager

最初のクライアント・アプリケーションが

Audio Driver
Manager

にアクセスすると、

アプリケーションが自動的に起動します。

を構成するには、

Mac

設定にて、

MIDI

CoreAudio

BIAS Peak、Logic

などのア

サウンド環境設定または

Avid Core Audio

は初回起動時には自動非表

では使用され

対応アプリケーションでの

へのアクセス

Avid Core

Avid Core Audio

または

スタンドアロン

•

トーラーを
ます（

www.avid.com

3

Install HD Family Driver.mpkg

画面に表示される指示に従い、インストールを完了し

4

ます。

インストール作業が完了したら、［再起動］をクリックし

5

ます。

カード・インストール・ガイド

HDX

64

Avid Core Audio Driver

ウェブサイトからダウンロードし

Avid

）。

をダブルクリックします。

インス

CoreAudio Manager

以下のような状態では、
アクセスすることはできません：

•Pro Tools

別のアプリケーションが

•

を実行している

Avid Core Audio Driver
Avid Core Audio Manager

のステータスが「接続中」かどうかを確認してく
ださい。

アプリケーションによる
アクセスを防止

アプリケーションを起動する際にアプリケーションが

Avid Core Audio Driver

を押したままにすると、アプリケーションが

Audio Driver

アプリケーション（
初にサウンドを再生するまでは、

Driver

して再生するのを防止するために、サウンド再生前に

キーを押したままにする操作が必要になります。

Shift

にアクセスすることを防止できます。特定の

にアクセスしないため、

Core Audio Manager

Avid Core Audio Manager

サイズの設定値を変更したりできるほか、
ウェアの機種に応じたハードウェア設定ダイアログに直

接アクセスし、
コントロールしたりミュートしたりできます。また、

Core Audio Manage

サポートされている
いるクライアント（アプリケーション）数を認識する機能

が装備されています。

バッファーサイズ

（使用している

サイズから選択できます。

•64

•128

Avid Core Audio Driver

Avid

サンプル

サンプル

Avid Core Audio Manager

Direct IO

で正常に再生するには、

Avid Core Audio Driver

にアクセスする前に、

を使用している

を最初に起動し、そ

への

キー

Shift

Avid Core

Apple MailやiChat

など）では、最

Avid Core Audio

ハードウェアを使用

Avid

の使用

では、

Core Audio

バッファ

ハード

Avid

のボリュームを

Avid

には、

チャンネル数、および接続されて

I/O

ハードウェアにより）以下のバッファ

ハードウェアの機種、

Avid

に

Avid Core Audio Driver

も、
の

Avid Core Audio

1

（

/Applications/Avid/

2

Audio

的には、バッファーを小さめのサイズに設定するのが望
ましいです。ただし、パフォーマンスに問題が発生する

（レコーディング

ズが出る）場合は、
きめにしてみてください。クライアント・アプリケーショ

ンが
アントの場合、そのアプリケーション側からバッファーサ

イズを変更することもできます。複数のクライアントがア
クティブになっていると、サンプルレートやバッファーサ
イズを変更することはできません。

HW

Avid

ると、ハードウェア設定ダイアログが開きます。
ボタンは、別のクライアント・アプリケーションによって

Avid Core Audio Driver

きません。

Core Audio

1

ます。

2

（

/Applications/Avid/

［HW設定］ボタンをクリックし、ハードウェア設定ダ

3

イアログを開きます。

•1024

•2048

Pro Tools

H/W

Avid Core Audio Manager

バッファーサイズ・ポップアップメニューで、必要な

Core Audio

Avid Core Audio Manager

サンプル

サンプル

のバッファーサイズを変更して

側のプレイバック・エンジン・ダイアログ

バッファーサイズの設定値には影響ありません。

ハードウェア・バッファーサイズの設定：

のファイル

）をダブルクリックします。

バッファーサイズをサンプル数で選択します。一般

再生時にクリックやポップなどのノイ

/

Core Audio

Core Audio Driver

（ハードウェア）設定ボタン

ハードウェアの［

ハードウェアの設定：

クライアント・アプリケーションを終了し

HW Setup

）をダブルクリックします。

バッファーサイズ設定を大

に接続されている唯一のクライ

］ボタンをクリックす

［HW設定］

が使用されている場合は使用で

のファイル

Core

サンプル

•256

サンプル

•512

第9章：

Core Audio

の構成（

MacOSX

のみ）

65

使用している

4

ハードウェア設定ダイアログを設定します。

カードを接続しているシステムの場合は、最初の

HDX

カードに接続しているオーディオ・インターフェー

HDX

スだけを選択し、設定してください。

オーディオ・ハードウェアに応じて、

Avid

つ以上の

2

クライアントによる自動起動時に

このオプションを選択すると、最初のクライアント・アプ
リケーションが

時点で、

Manager
Audio Manager

Avid Core Audio Driver

Manager

のパネルを開くには、ドック上の

のパネルが非表示に切り換わります。

のアイコンをクリックします。

Manager

を非表示にする

にアクセスした

Avid Core

ハードウェア設定ダイアログ、（

ハードウェア設定ダイアログについての詳しい内
容は『

Pro Tools

ください。

設定作業が終わったら、［OK］ボタンをクリックして、

5

ハードウェア設定ダイアログを閉じます。

Prefs

イアログを開きます。
するには、いくつかのオプションがあります。これらのオ

プションの選択を終了したら、［

（環境設定）ボタン

ボタンで

Prefs

Avid Core Audio Manager

Core Audio Manager

HD I/O

リファレンス・ガイド』をご覧

Manager

環境設定ウィンドウを閉じます。

の場合）

環境設定ダ

アプリケーションを設定

］をクリックして

OK

Avid

最後のクライアント終了時に

ションを選択すると、クライアント・アプリケーションが

Avid Core Audio Driver
Manager

C|24

を使用する場合、このオプションを選択すると、

アプリケーションが自動的に終了します。

ステレオ・ルーティングを使用（

Core Audio Driver

グ（アウトプット
定できます。

ステレオ・ルーティングを使用（

XMON

プションを選択すると、
使用しているとき、
のステレオ・ルーティング（アウトプット
て出力されるように
す。

アナログ・アウトプット1と2をデジタル・アウトプットにミ
ラーリング（

Digi002 Rack

1と3

003、003 Rack、003 Rack+、Digi002

のみ）

Manager

を使用しなくなった時点で、

を

C|24

）を使用して出力されるように設

D-Control

D-Control

Avid Core Audio Driver

このオプションを選択すると、

を自動終了

L/Rから1/3）

このオプ

C|24

Avid

の標準ステレオ・ルーティン

L/Rから1/5）

または

または

D-Command

D-Command

1と5

このオ

を

標準

）を通し

を設定しま

003、003 Rack、003 Rack+、Digi 002、Digi 002 Rack

を使用しているとき、メイン・アウトプットをハードウェ
ア設定ダイアログで選択したデジタル・アウトプットにミ
ラーリングします。（このオプションは、

用しているシステムではグレイアウトされています。）

HDX

カードを使

、

CoreAudio Manager

カード・インストール・ガイド

HDX

66

環境設定

接続ボタン

Avid Core Audio Manager
Pro Tools

起動時にハードウェアの接続が解除または無効にされて
いる場合など）、［
前に、必ず

て電源を入れてください。次に、［
クしてハードウェアを取得します。

ハードウェアに接続できない場合（

接続］ボタンが表示されます。接続する

Pro Tools

を終了し、ハードウェアを接続し

が起動していながら、

Pro Tools

接続］ボタンをクリッ

サードパーティ製アプリケーション用に

オーディオ・インターフェイスを設定

HD

する

カードを

HDX

（

Apple GarageBand

プリケーションで利用できるオーディオ環境設定から
ハードウェアの設定を行うことができます。

Pro Tools

以外のアプリケーション

など）で使用するときは、そのア

接続ボタンを押す前にアプリケーションが起動し
ていて、そのアプリケーションで

Audio Driver

ケーションを
続するにはアプリケーションを終了してから再起

動する必要があります。

終了ボタン

［終了］ボタンにて、

ます。

Manager

アント・アプリケーションを必ず終了しておいてください。

Manager

ケーションが接続されている場合、
アが利用できなくなった旨を示すエラーメッセージが表

示されます。この場合、他のハードウェアを使用するよう
アプリケーションの設定を変更するか、場合によってはア
プリケーションを再起動しないと、再生を再開することが
できません。

アプリケーションの終了時にその他のアプリ

を使用して再生を行う場合、アプリ

CoreAudio Manager

Avid Core Audio Manger

で［終了］ボタンを使用する前に、クライ

Pro Tools

Avid Core

に正しく接

を終了し

ハードウェ

Core Audio

からハードウェアの設定を行うには：

オーディオ・インプットとオーディオ・アウトプットに

1

Avid HW（HDX

以下のオプションからご使用のシステムのバッファ・

2

サイズを選択：

• Maximum/Large

または

• Minimum/Small

アプリケーション（

）を選択します。

Core Audio

オプション設定の詳しい情報は、各メーカーの
ドキュメントを参照してください。

アプリケーションのハードウェア・

Apple GarageBand

バッファ・サイズ

バッファ・サイズ

など）

第9章：

Core Audio

の構成（

MacOSX

のみ）

67

Apple

サウンド環境設定または

オーディオ

MIDI

設定の構成

Apple

［インプット］をクリックし、サウンド・インプットのデ

4

バイスとして［

］を選択します。

HDX

（

Apple iTunes

インターフェースを使用するときに必要）

Audio

特定の

Core Audio

や

QuickTime Player

ターフェースを使用するには、

Manager

ディオ

MIDI

Core Audio

ションの多く（
アプリケーション側から
ズ、および入出力チャンネルを設定できるため、これは不

要です。

Apple

サウンド環境設定の設定

Apple

環境設定（［

1

ます）。

または

QuickTime PlayerでAvid

対応再生アプリケーション（

など）で

オーディオ・イン

Avid

iTunes

Avid Core Audio

に加え、サウンド環境設定または

設定で設定を行う必要があります。ただし、

に対応しているクライアント・アプリケー

BIAS PeakやAbleton Live

Core Audio

Apple

など）では、

のバッファーサイ

サウンド環境設定

］メニュー］>［環境設定］を起動し

Apple

オー

サウンド環境設定、インプット設定（

環境設定を終了します。

5

ProTools HD

を表示）

［サウンド］をクリックします。

2

［アウトプット］をクリックし、［

3

ウトプットのデバイスとして選択します。

サウンド環境設定、アウトプット設定

］をサウンド・ア

HDX

カード・インストール・ガイド

HDX

68

Apple

オーディオ

MIDI

設定

オーディオ

Apple

オーディオ

1

ション

オーディオ・デバイス・ウィンドウで、［インプット］

2

タブをクリックします。

MIDI

ユーティリティ）。

/

設定を設定するには：

MIDI

設定を起動します（ホーム/アプリケー

オーディオ

Apple

デバイス・アウトプット設定

設定アプリケーション、オーディオ・

MIDI

オーディオ

Apple

デバイス・インプット設定

左の［オーディオ・デバイス］リストで、［

3

択します。

オーディオ・デバイス・ウィンドウで、［アウトプット］

4

タブをクリックします。

設定アプリケーション、オーディオ・

MIDI

HDX

］を選

左の［オーディオ・デバイス］リストで、［

5

択します。

オーディオ・インプットまたはオーディオ・アウトプット・

6

ページで、
インプットとアウトプットのサンプルレートはリンクし
ています。

［

Audio MIDI

7

択します。

フォーマット（サンプルレート）を選択します。

設定］>［

Audio MIDI

設定の終了］を選

HDX

］を選

第9章：

Core Audio

の構成（

MacOSX

のみ）

69

カード・インストール・ガイド

HDX

70

第

10

章

ASIO

ASIO

ASIO

ンネル・サウンド・ドライバーです。認定された
ディオ・インターフェースを使って、
格対応のサードパーティ製オーディオ・プログラムが、オー

ディオの録音と再生を行います。

使用する

（

Cubase、Live、Reason

よび

24-bit/96kHz

クスの再生が可能です。

ASIO Driver

ンネルのインプットとアウトプットが使用できます。

ASIO

Avid ASIO

の設定（

Windows

ドライバーの性能

ドライバーはシングル・クライアントのマルチチャ

オー

Avid

ドライバー規

ASIO

ハードウェアと

Avid

サンプルレートで、フル・デュプレッ

では、最初の

ASIO-client

など）によって、最大16お

カードで、最大64チャ

HDX

ドライバーの制限事項

ドライバーには、以下のような制限があります：

プログラム

のみ）

ASIO

ASIO

ます。
ンストールされていない
ロン・ドライバーとしてもインストールできます。
ドライバーのスタンドアロン用インストーラーが、

Pro Tools

インストーラー・ディスクにあり、また、
ト

（

スタンドアロン

HDX

1

認してください。

ドライバーのインストール

ドライバーは

ドライバーは、

ASIO

Pro Tools

Window

ソフトウェア・パッケージに付属のドライバー・

www.avid.com

Pro Tools
ASIO

れます。

カードが正しくインストールされていることを確

）からもダウンロードできます。

をアンインストールすると、その時点で

ドライバーが自動的にアンインストールさ

ドライバーのインストール：

ASIO

と共にインストールされ

Pro Tools

ソフトウェアがイ

システムに、スタンドア

ウェブサイ

Avid

ASIO



Avid ASIO

ドライバーであり、複数のアプリケーションが同時に使用
することはできません。

きるのは、



Avid ASIO Driverは、Windows

の再生には使用できません。

 ゲームとその他の一般的な作業では、別々のサウンド

カードを使用することを推奨します。

ドライバーは、シングル・クライアントの

Avid ASIO

度につき1つのアプリケーションだけです。

1

ドライバーを使用で

のシステムサウンド

以下のいずれかの操作を行います：

2

ドライバー・インストーラー・ディスクを差し込み

•

ます。ディスクは
ケージに含まれています。

または

スタンドアロン

•

を

（

www.avid.com

3

HD Family Driver Setup.exe

画面に表示される指示に従い、インストールを完了し

4

ます。

インストールが完了したら、［終了］をクリックしてイ

5

ンストーラーを終了し、コンピューターを再起動します。

ウェブサイトからダウンロードします

Avid

Pro Tools

ドライバー・インストーラー

ASIO

）。

第10章：

ソフトウェア・パッ

をダブルクリックします。

ASIO

の設定（

Windows

のみ）

71

Avid ASIO

コントロール・パネル

［

4

ASIO Avid Driver］をAudio Devices

メニューから選択します。

ポップアップ・

Avid ASIO

パネルで行えます。コントロール・パネルは、いくつかの
サードパーティー製

ションからもアクセスできます。

Avid ASIO Driver

ドライバーの設定は

互換クライアント・アプリケー

ASIO

コントロール・パネルに

コントロール・

ASIO

アクセスする

サードパーティ製アプリケーションを開かずに
トロール・パネルにアクセスするには：

 詳細は、

るマニュアルをご参照ください。

以下の状況では、
クセスできません：

•Pro Tools

•

Avid ASIO

プログラムで再生またはレコーディングをしてい
るとき。

再生またはレコーディングをしていない場合でも、

•
ASIO

パーティ製オーディオ・プログラムを使用している
とき（この場合、

パネルを開く前に、そのアプリケーションを終了す
る必要があります）。

クライアント・プログラムに付属してい

ASIO

Avid ASIO

の実行中。

ドライバーをサポートしないオーディオ・

ドライバーを開いた状態にするようなサード

コントロール・パネルにア

ドライバー・コントロール・

ASIO

Avid ASIO

コン

［

5

Hardware Setup

コントロール・パネルをオープンします。

設定の例、

ASIO

Ableton Live 8

ドライバー・コントロール・パネルを使用

ASIO Driver

ズの設定を変更したり、
ア設定］ダイアログにアクセスすることができます。

］ボタンをクリックし、

コントロール・パネルでは、バッファサイ

ハードウェアの［ハードウェ

Avid

Avid AS I O

例：

Avid ASIO

らアクセスする

Avid ASIO

スするには以下のようにします：

Live Preferences

1

［

Audio

2

［

ASIO］をDriver Type

3

選択します。

カード・インストール・ガイド

HDX

72

コントロール・パネルに

コントロール・パネルに

］タブを選択します。

Ableton Live

Ableton Live

をオープンします。

ポップアップ・メニューから

か

からアクセ

コントロール・パネル

ASIO

バッファーサイズ

詳細ボタン

以下のバッファーサイズから選択できます（使用している

Pro Tools

•64

•128

•256

•512

• 1024

• 2048

 バッファーサイズを小さく設定すると、レコード・モニ

ター時のレイテンシーを軽減できるという長所があり
ます（レイテンシーとは、オーディオ・インプットに入る
信号からレコーディング中にアウトプットを出るまでの
時間の遅れを指します

 これに対して、バッファーサイズを大きくすると、再生

時とレコーディング時の両方で、
オーディオ信号のドロップ・アウトが少なくなるという長

所があります

いくつか
行うと、オーディオの再生やレコーディング時にクリック

やポップなどのノイズを生じてしまうものがあります。
バッファーサイズを中または大（

など）に設定することで、症状を緩和できます。

ハードウェアによる）：

サンプル

サンプル

サンプル

サンプル

サンプル

サンプル

)。

ASIO

対応オーディオ・プログラムでは、操作を

ASIO

256、512

ドライバーで、

または

1024

［詳細］ボタンは使用している

ドウェア設定］ダイアログを開きます｡

［ハードウェア設定］ダイアログ、（

ハードウェア設定ダイアログについて詳しくは

『

Pro Tools

さい。

リファレンス・ガイド』をご覧くだ

ハードウェアの［ハー

Avid

HD I/O

の場合）

ドライバーのバッファーサイズを変更しても、

ASIO
Pro Tools

バッファーサイズ

再生エンジン・ダイアログのハードウェア・

には影響しません。

Device

［デバイス］設定は常にインストールされている

ハードウェアを選択してください｡

Pro Tools

第10章：

ASIO

の設定（

Windows

のみ）

73

カード・インストール・ガイド

HDX

74

appendix a

Compliance Information

Environmental Compliance

Disposal of Waste Equipment by Users
in the European Union

This symbol on the product or its packaging indicates that this
product must not be disposed of with other waste. Instead, it
is your responsibility to dispose of your waste equipment by
handing it over to a designated collection point for the recycling
of waste electrical and electronic equipment. The separate
collection and recycling of your waste equipment at the time of
disposal will help conserve natural resources and ensure that
it is recycled in a manner that protects human health and the
environment. For more information about where you can drop
off your waste equipment for recycling, please contact your
local city recycling office or the dealer from whom you
purchased the product.

Proposition 65 Warning

This product contains chemicals, including
lead, known to the State of California to
cause cancer and birth defects or other
reproductive harm. Wash hands after
handling.

Perchlorate Notice

This product may contain a lithium coin battery. The State of
California requires the following disclosure statement:
“Perchlorate Material – special handling may apply, See
www.dtsc.ca.gov/hazardouswaste/perchlorate.”

Recycling Notice

Appendix A: Compliance Information 75

EMC (Electromagnetic
Compliance)

Avid declares that this product complies with the following
standards regulating emissions and immunity:

• FCC Part 15 Class B

• EN55022 Class B

• EN55024 Class B

• AS/NZS CISPR 22 Class B

• CISPR 22 Class B

FCC Compliance for United States

Communication Statement

NOTE: This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to Part
15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates, uses,
and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause
harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is
encouraged to try and correct the interference by one or
more of the following measures:

• Reorient or locate the receiving antenna.

• Increase the separation between the equipment and
receiver.

• Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician
for help.
Any modifications to the unit, unless expressly approved by
Avid, could void the user's authority to operate the
equipment.

Australia and New Zealand EMC
Regulations

Canadian Compliance

This Class B digital apparatus complies with Canadian
ICES-003.

Cet appareil numérique de la classe B est conforme à la norme
NMB-003 du Canada.

European Union Declaration of
Conformity

(EMC and Safety)

Avid is authorized to apply the CE (Conformité Europénne)
mark on this compliant equipment thereby declaring conformity
to EMC Directive 2004/108/EC and Low Voltage Directive
2006/95/EC.

Japan VCCI Compliance

HDX Card Installation Guide76

Korean EMC Regulations

Safety Compliance

Safety Statement

This equipment has been tested to comply with USA and
Canadian safety certification in accordance with the
specifications of UL Standard UL60950-1, 2nd
Edition/IEC60950-1, 2nd Edition and Canadian CAN/CSA
C22.2 No. 60950-1-07; 2007 2nd Ed. Avid Technology, Inc.
has been authorized to apply the appropriate NRTL marks on
its compliant equipment.

For use only with UL Listed ITE Equipment.

Warning

Important Safety Instructions

1) Read these instructions.

2) Keep these instructions.

3) Heed all warnings.

4) Follow all instructions.

5) Do not use this equipment near water.

6) Clean only with dry cloth.

7) Do not block any ventilation openings. Install in accordance
with the manufacturer’s instructions.

9) Do not defeat the safety purpose of the polarized or
grounding-type plug. A polarized plug has two blades with one
wider than the other. A grounding type plug has two blades and
a third grounding prong. The wide blade or the third prong are
provided for your safety. If the provided plug does not fit into
your outlet, consult an electrician for replacement of the
obsolete outlet.

10) Protect power cords from being walked on or pinched
particularly at plugs, convenience receptacles, and the point
where they exit from the equipment.

11) Only use attachments/accessories specified by the
manufacturer.

12) For products that are not rack-mountable: Use only with a
cart, stand, tripod, bracket, or table specified by the
manufacturer, or sold with the equipment. When a cart is used,
use caution when moving the cart/equipment combination to
avoid injury from tip-over.

13) Unplug this equipment during lightning storms or when
unused for long periods of time.

14) Refer all servicing to qualified service personnel. Servicing
is required when the equipment has been damaged in any way,
such as power-supply cord or plug is damaged, liquid has been
spilled or objects have fallen into the equipment, the
equipment has been exposed to rain or moisture, does not
operate normally, or has been dropped.

15) For products that are a Mains powered device:
The equipment shall not be exposed to dripping or splashing
and no objects filled with liquids (such as vases) shall be
placed on the equipment.

Warning! To reduce the risk of fire or electric shock, do not
expose this equipment to rain or moisture.

16) For products containing a lithium battery:
CAUTION! Danger of explosion if battery is incorrectly
replaced. Replace only with the same or equivalent type.

17) The equipment shall be used at a maximum ambient
temperature of 40° C.

18) Use only with Listed ITE equipment.

8) Do not install near any heat sources such as radiators, heat
registers, stoves, or other equipment (including amplifiers)
that produce heat.

Appendix A: Compliance Information 77

安全性コンプライアンス

安全性ステートメント

本製品は、試験の結果、UL規格の仕様である

IEC 60950-1 2nd Edition
No.60950-1-07, 2007, 2nd Edition

証に適合しています。

マークを適用する権限を与えられています。

NRTL

一緒に使用する機器はULにより、

警告

およびカナダの

に従って米国およびカナダの安全認

Avid Technology Inc.

にリストされているものに限られます。

ITE

UL60950-1, 2nd Edition /

CAN/CSA C22.2

は、その規格準拠装置に適切な

分極または接地タイプのプラグの安全規定を妨げないでください。分極プラ

9)

つのブレードがあり、一方が他方より幅広になっています。接地タイ

グには

2

プのプラグには、
のブレードまたは
ラグがコンセントに合わない場合は、役立たないコンセントを電気技師に交換

してもらう必要があります。

特にプラグ、利便性レセプタクル、製品に近い位置などで電源コードが踏

10)

みつけられたり、つままれたりしないよう保護してください。

メーカーが指定した付属品またはアクセサリーのみを使用してください。

11)

ラック・マウントできない製品の場合は、メーカーが指定しているか、

12)

または製品とともに販売されるカート、スタンド、三脚、ブラケット、または
テーブルのみと一緒に使用してください。カートを使用するときは、カートと
製品を一緒に移動するときに転倒による怪我を負わないよう十分注意してくだ
さい。

雷雨時または長期間使用しない場合は、本製品のプラグを抜いてください。

13)

すべての補修・修理は認定された保守要員に依頼してください。製品が何

14)

らかの原因で破損した場合は、保守・サービスが必要になります。電源コード
またはプラグが破損した、液体がこぼれた、製品に物が落下した、製品が雨ま
たは湿気にさらされた、製品が正しく作動しない、製品を落としたなどのケー
スが考えられます。

製品が主電源を使用するデバイスの場合：

15)

製品に水滴や水などがかからないようにしてください。また液体が入った物

（花瓶など）を本製品の上に置かないでください。

つのブレードと3番目の接地用ピンが付いています。幅広

2

番目のピンは、安全のために付いています。提供されたプ

3

重要な安全指示

これらの指示をお読みください。

1)

これらの指示を保管してください。

2)

）すべての警告に注意してください。

3

）すべての指示に従ってください。

4

本製品は水などの液体に近づけて使用しないでください。

5)

必ず乾いた布で清掃してください。

6)

通気口を塞がないでください。メーカーの指示に従って設置してください。

7)

熱を発生する放熱器、蓄熱器、ストーブなどの（アンプを含む）熱源の近く

8)

に設置しないでください。

火災や電気ショックの危険を減らすため、本製品を雨や湿気にさらさな

警告

!

いようにしてください。

）リチウム電池を含んでいる製品の場合：

16

注意!電池を正しく交換しないと爆発する可能性があります。同じまたは同等
なタイプの電池に交換してください。

）本製品は周囲温度を

17

）一緒に使用する機器は

18

以内に保って使用してください。

40° C

にリストされているものに限られます。

ITE

HDX Card Installation Guide78

Avid

2001 Junipero Serra Boulevard
Daly City, CA 94014-3886 USA

Technical Support (USA)

Visit the Online Support Center at
www.avid.com/support

Product Information

For company and product information,
visit us on the web at www.avid.com
