AVG AVV309S, AVV369S INSTALLATION INSTRUCTIONS AND OPERATION MANUAL

IMPORTANT:

Hotte sous-cabinet / Undermount Hood

MODÈLE / MODEL: AVV-309S & AVV-369S – VIRGINIA

INSTRUCTIONS D’INSTALLATION ET GUIDE DE L’USAGER

INSTALLATION GUIDE / USE AND CARE MANUAL

NOTE : Installateur: Laissez ce manuel au propriétaire. Propriétaire: Conservez ce

guide pour référence ultérieure

Installer: Leave this manual with the homeowner. Homeowner: Keep this guide for
future reference.

Lire et conserver ces instructions. Read and save these instructions.

.

Table des matières

IMPOPTANTES MESURES DE SÉCURITÉ ........................................... 3-4

INSTRUCTIONS D’INSTALLATION ................................................. 5-12

MODE D’EMPLOI........................................................................ 13-14

ENTRETIEN .............................................................................. 15-16

SERVICE ET GARANTIE ......................................................... ......... 16

APPROUVÉ POUR LES APPAREILS À UTILISATION RÉSIDENTIELLE SEUL EM ENT.

VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT DE COMMENCER.
L’INSTALLATION DE L’APPAREIL DOIT RESPECTER TOUS LES CODES EN VIGUEUR.

IMPORTANT: Conservez ces instructions afin de pouvoir les remettre à l’inspecteur-électricien de votre région
INSTALLATEUR

PROPRIÉTAIRE
AVERTISSEMENT DE SÉCURITÉ: Coupez l’alimentation du circuit dans le panneau électrique et verrou illez le

: Veuillez lai s ser ces in struc t io ns avec l’appareil pour le propriéta ir e.

: Veuillez conserver ces instruction s pour pouvoir vous y référer plus tard.

Exigence: 120V c.a., 60Hz circuit de dérivation de 15V c.a., 20Hz, de 15 ou 20

LISEZ CES INSTRUCTIONS ET

panneau avant de raccorder les fils de cet appareil.

CONSERVEZ-LES

A

.

.

3

IMPORTANTES MESURES DE SÉCURITÉ

AVERTISSEMENT

Pour usage domestique seulement. Ne pas utiliser pour évacuer des vapeurs ou des matières dangereuses ou
explosives.

ATTENTION

Cette hotte peut avoir des bords très tranchants; veuillez porter des gants de protection lors de l'installation, du
nettoyage ou de l'entretien de l'appareil.

Cet appareil doit être installé par un technicien qualifié. Le fabricant décline toute responsabilité en cas de défaut
de se conformer aux normes de sécurité. Installez cette hotte en respectant toutes les exigences spécifiées.

AVERTISSEMENT

Afin de réduire les risques d’incendie, d’électrocution ou de blessures corporelles, suivez les directives suivantes :

 N’utilisez cet appareil que de la façon prévue par le manufacturier. Si vous avez des questions,

contactez le manufacturier à l’adresse ou au numéro de téléphone indiqué dans la garantie.

 Avant de réparer ou de nettoyer l’appareil, coupez l’alimentation électrique en verrouillant le

panneau électrique afin d’éviter sa remise en marche accidentelle. Si le panneau électrique ne
peut pas être verrouillé, fixez-y un avertissement bien en évidence telle qu’une étiquette de
couleur vive.

 Les travaux d’installation et de raccordement électriques doivent être effectués par une

personne qualifiée, conformément aux codes et aux standards de construction, incluant ceux
concernant la protection contre les incendies.

 Une quantité d’air adéquate est requise afin d’assurer une bonne combustion et l’évacuation

des gaz par la cheminée (dans le cas des équipements alimentés au gaz) afin de prévenir les
retours de cheminée.

 Conformez-vous aux instructions et aux standards de sécurité des manufacturiers d’équipement

de chauffage ainsi que les codes et standards locaux.

 Veillez à ne pas endommager le câblage électrique ou d’autres équipements non apparents lors

de la découpe ou du perçage du mur ou du plafond.

 Les ventilateurs avec conduits doivent toujours évacuer l’air vers l’extérieur.
 Ne faites pas de modifications au câblage d'origine.
 N'essayez pas de réparer ou de remplacer quelque partie que ce soit de votre hotte, sauf s'il est

spécifiquement recommandé dans ce manuel.

 Toutes les autres réparations devraient être effectuées par un technicien qualifié.

AVERTISSEMENT

Afin de réduire les risques d’incendie, assurez-vous d’évacuer l’air à l’extérieur. Ne pas évacuer l’air dans
des espaces restreints comme l’intérieur des murs, du plafond, le grenier, faux plafond ou garage.

Dispositif automatique - pour réduire les risques de blessures, débranchez l’appareil avant d’effectuer
l'entretien.

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, N’UTILISEZ QUE DES CONDUITS DE MÉTAL.

AVERTISSEMENT

AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :

 Toujours mettre la hotte en marche lorsque vous cuisinez.
 Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils sont réglés à feu vif. Les

débordements engendrent de la fumée et des déversements graisseux qui pouvant
s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.

 Il est essentiel d’avoir la hotte en marche lorsque vous cuisinez à feu vif ou que vous cuisinez

des mets flambés (par ex. : Crêpes Suzette, Cerises jubilées, Steaks au poivre flambés, etc.).

 Nettoyez régulièrement la (les) roue(s) du ventilateur. Ne pas laisser la graisse s’accumuler sur

le ventilateur, les filtres ou les conduits d’évacuation.

 Utilisez le bon format de casserole. Servez-vous toujours de casseroles et d’ustensiles

appropriés à la dimension de la surface chauffante.

AVERTISSEMENT

AFIN D’ÉVITER TOUT RISQUE DE BLESSURES LORS D’UN FEU DE CUISINIÈRE, SUIVEZ CES DIRECTIVES:

 Étouffez les flammes avec un couvercle hermétique, une tôle à biscuits ou un plateau

métallique et ensuite éteindre le brûleur.

 Si les flammes ne s’éteignent pas immédiatement, ÉVACUEZ LES LIEUX ET APPELEZ LES

POMPIERS.

 Ne prenez jamais une casserole en flamme dans vos mains. Vous pourriez vous brûler.
 N’UTILISEZ PAS D’EAU, y compris un linge à vaisselle ou une serviette mouillée car cela pourrait

occasionner une violente explosion de vapeur.

 N’utilisez un extincteur QUE DANS LE CAS OÙ :

a) Vous savez qu’il s’agit d’un extincteur de classe ABC et que vous en connaissez le

fonctionnement.

b) L’incendie est petit et limité à l’endroit où il a débuté.
c) Les pompiers ont été avisés.
d) Vous pouvez combattre l’incendie en ayant accès à une sortie de secours.

4

Qté: 4 pcs

(

sèche seulement)

Qté: 4 pcs

Qté: 6 pcs

5

INSTRUCTIONS D’INSTALLATION

OUTILS NÉCESSAIRES POUR INSTALLER LA HOTTE

 Gants et lunettes de protection
 Perceuse électrique
 Tournevis Phillips (tête étoilée)
 Tournevis à tête plate
 Marteau
 Clé à molette

PIÈCES INCLUSES

Filtres

pour cloison

Accumulateur de gras

 Pinces à bec
 Ciseaux (pour couper du ruban pour conduit)
 Ruban pour conduits
 Marqueur ou crayon
 Niveau
 Ruban à mesurer

Séparateur de filtres

Support de fixation

6

6

DIMENSIONS DE LA HOTTE 30’’

DIMENSIONS DE LA HOTTE 36’’

7

AVANT D'INSTALLER LA HOTTE

 Pour un échappement d'air plus efficace, nous recommandons une installation le plus rectiligne

possible et d'utiliser aussi peu de coudes que possible.

 Évacuez l'air à l'extérieur seulement. Ne pas évacuer l’air dans des espaces restreints comme l’intérieur

des murs, plafond, grenier, faux plafond ou garage.

 À cause du poids et de la dimension de la hotte, deux ou plusieurs personnes sont nécessaires pour

déplacer et installer la hotte de façon sécuritaire.

 Retirez la hotte de son emballage et la déposer sur une surface plane pour l'assemblage.

AVERTISSEMENT

CET APPAREIL DOIT ÊTRE CORRECTEMENT MIS À LA TERRE.

 Cette hotte doit être branchée dans une prise de courant à 3 brins, 120V 60Hz, correctement installée

et mise à la terre.

 Si l'alimentation électrique ne répond pas aux exigences, consultez un électricien avant de continuer.
 Le câblage électrique doit être le plus près possible de l'emplacement d'installation et ce, dans le

plafond ou le mur arrière.

 La hotte doit être raccordée au câblage électrique de la maison conformément aux normes et codes

locaux.

MUR ENCADRANT UN APPUI SUFFISANT

CETTE HOTTE EST LOURDE. UNE STRUCTURE ET UN SUPPORT ADÉQUATS DOIVENT ÊTRE PRÉVUS POUR TOUS LES TYPES
D’INSTALLATION. EN CAS DE MONTAGE SUR CLOISON SÈCHE (GYPSE), LA HOTTE DOIT ÊTRE SÉCURISÉE PAR DES SOLIVES
VERTICALES DANS LE MUR OU PAR UN SUPPORT HORIZONTAL.

AVERTISSEMENT

SOYEZ PRUDENTS LORS DE L’INSTALLATION DE LA HOTTE. IL POURRAIT Y AVOIR DES ARÊTES VIVES. NOUS SUGGÉRONS DE
PORTER DES GANTS DE PROTECTION.

ATTENTION

À CE STADE-CI, NE PAS RETIRER LE FILM PROTECTEUR DE PLASTIQUE RECOUVRANT LA HOTTE.

8

EXIGENCES D’ÉVACUATION HAUTEURS ET DÉGAGEMENTS

• Pour une évacuation vers l’extérieur seulement.

• NE PAS terminer le système de ventilation dans
un grenier ou d’autres zones fermées.

• Utilisez uniquement un conduit de
métal/aluminium rigide.

• NE JAMAIS utiliser de conduit ou de capuchon
en plastique.

Hauteur

du placard

• Toujours garder le conduit propre pour assurer
une bonne évacuation d'air.

• Calculer les données suivantes avant
l’installation:

1. Distance entre le sol et le plafond.

2. Distance entre le sol et le dessus de la

Hauteur de
la hotte

surface de cuisson.

3. Distance entre la surface de cuisson et la

hotte (nous recommandons 27” à 30”).

4.

Hauteur de la hotte et du placard.

Pour un fonctionnement efficace et silencieux:

• Il est recommandé que la hotte soit ventilée

Min: 27”
Max: 30”

Hotte

verticalement à travers le toit par un conduit en
métal ou en aluminium rond de 8" (20.3 cm) ou
horizontalement à travers le mur par un conduit
de 3 ¼’’ x 10’’.

• La taille de l'évent doit être uniforme.

• Si vous ventilez vers le toit, ne pas utiliser plus de
trois coudes à 90 °. Ne pas installer deux coudes
ensemble.

• Assurez-vous qu'il y a au moins 24 "(61 cm) de
conduit droit entre les coudes si plus d’un coude
est utilisé.

• La longueur du système de ventilation et le

Hauteur du

comptoir

Comptoir /
Surface de cuisson

(standard de 36’’)

nombre de coudes doivent être réduits au
minimum pour assurer une performance efficace.

• Le système d'évacuation doit avoir un
adaptateur/clapet. Si le capuchon de toit ou
mural possède un clapet, n'utilisez PAS
l’adaptateur/clapet qui est fourni et ne pas
l’installer sur le dessus ou l’arrière de la hotte.

• Utilisez du ruban pour conduits pour sceller tous
les joints du système d’évacuation.

• Utilisez le calfeutrage pour sceller le mur extérieur ou l'ouverture autour du capuchon de toit ou mural.

Placard

9

IMPORTANT

• Un conduit rectangulaire de 3 ¼’’ x 10’’ ou un conduit rond de minimum 8" (standard pour cette hotte

et vendu séparément) doit être utilisé pour maintenir l'efficacité maximale du débit d'air.

• Utilisez toujours des conduits en métal / aluminium rigide pour maximiser le débit d'air lors de la

connexion au conduit fourni.

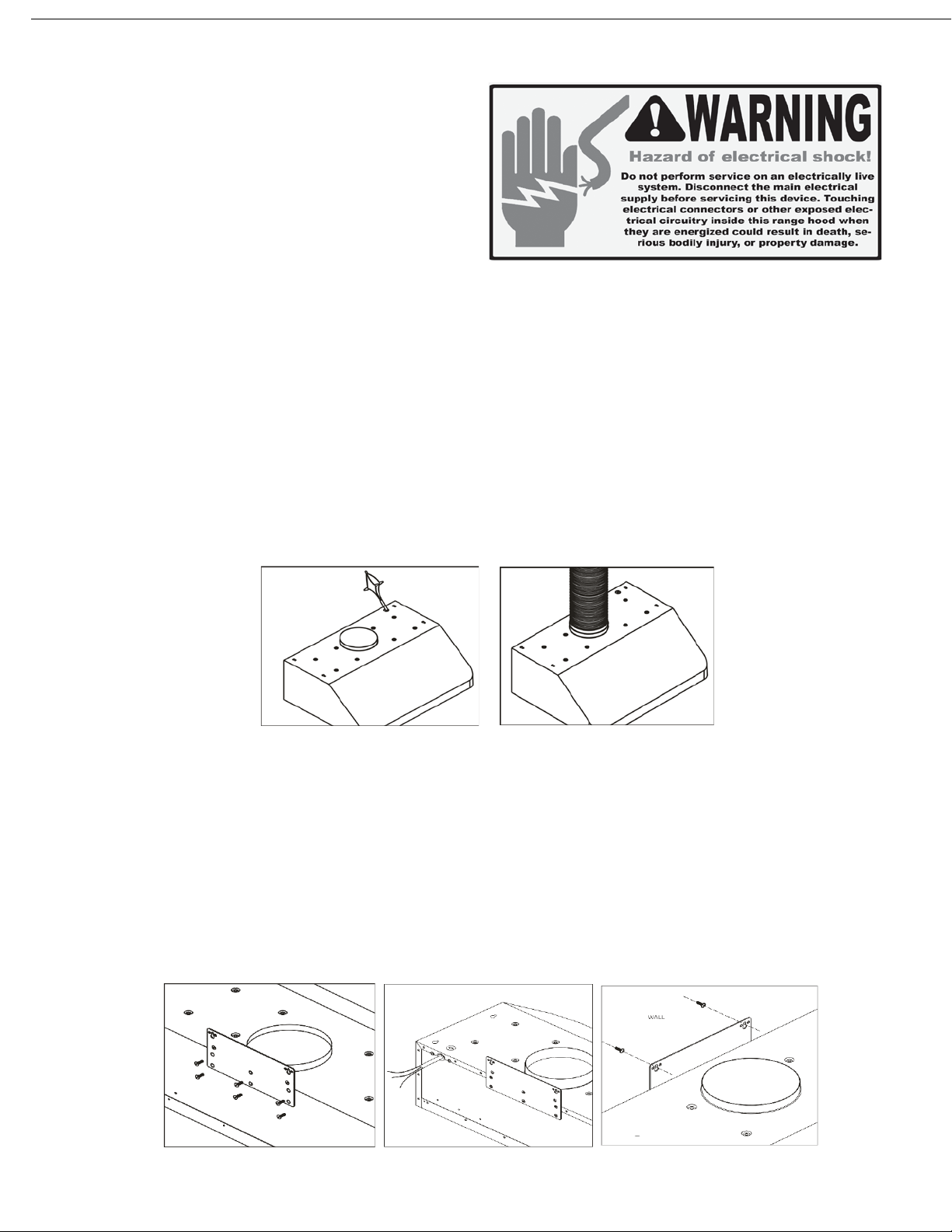

MÉTHODES D’ÉVACUATION

SCHÉMAS D’INSTALLATION

• Planifiez le circuit d’évacuation vers l’extérieur. Les travaux de ventilation peuvent se terminer par le

toit ou le mur seulement. Pour évacuer à travers un mur, un coude à 90 ° peut être nécessaire.

• Cette hotte est fabriquée en usine pour l'évacuation verticale à l'aide d'un adaptateur d'évacuation rond

ou rectangulaire mais peut être convertie en ventilation horizontale en remplaçant l'adaptateur d'évent
rond par un adaptateur rectangulaire de ventilation derrière la hotte comme illustré ci-dessous

:

Option 1:

INSTALLATION ÉLECTRIQUE
AVERTISSEMENT

Option 2:

Capuchon
de toit

Capuchon mural

LE RACCORDEMENT ÉLECTRIQUE DOIT ÊTRE EFFECTUÉ PAR UN PERSONNEL QUALIFIÉ EN RESPECTANT LES NORMES ET
RÈGLEMENTS EN VIGUEUR. CET APPAREIL DOIT ÊTRE RELIÉ À UNE MISE À LA TERRE. AVANT D’EFFECTUER LE
BRANCHEMENT, COUPEZ L’ALIMENTATION ÉLECTRIQUE DEPUIS LA BOÎTE DE CIRCUIT PRINCIPALE.

UN MAUVAIS BRANCHEMENT PEUT ENTRAÎNER UN RISQUE D’ÉLECTROCUTION. CONSULTEZ UN ÉLECTRICIEN SI LES
INSTRUCTIONS DE MISE À LA TERRE NE SONT PAS TOUT À FAIT COMPRISES OU SI UN DOUTE PERSISTE QUANT À SAVOIR
SI L’APPAREIL EST CORRECTEMENT RELIÉ À LA TERRE. NE PAS UTILISER DE RALLONGE ÉLECTRIQUE. SI LE CORDON
D’ALIMENTATION EST TROP COURT, DEMANDEZ À UN ÉLECTRICIEN D’INSTALLER UNE PRISE DE COURANT PRÈS DE
L’APPAREIL.

 Cet appareil doit être relié à une prise correctement installée et mise à la terre. En cas de court-circuit

électrique, la mise à la terre réduit le risque d’électrocution en fournissant un câble d’évacuation pour
le courant. Cet appareil est muni d’un cordon équipé d’un câble de mise à la terre avec fiche de mise à
la terre. S’assurer qu’elle n’interfère pas avec l’emplacement de fixation d’un support de montage.

AVERTISSEMENT

Risque de blessures sérieuses

Les palmes du ventilateur peuvent causer des
blessures graves. Restez à l'écart du
ventilateur

Au moins deux personnes

et
installer cette hotte. S’il vous plaît suivre les instructions
afin d’éviter les blessures du dos et autres blessures.

AVERTISSEMENT

Figure 2

Figure 1

10

PRÉPARATION

sont requises pour déplacer

lorsque le moteur tourne.

• Planifiez le circuit d'évacuation vers l'extérieur. Planifiez le parcours le plus court et le plus rectiligne
possible et utilisez aussi peu de coudes que possible. Évitez d’installer un trop grand nombre de coudes
et de transitions car cela réduira la performance de la hotte. Des conduits plus grands peuvent être
nécessaires lors de l’installation d’une canalisation plus longue.

• Pour installer sous le placard avec fond encastré, attachez de larges bandes de remplissage de bois de
4’’ (non fournies) de chaque côté. Voir Figure 1.

• En utilisant les références dans les mesures et schémas d'installation, créez une ouverture d'accès pour
les fils électriques et l'évacuation de la hotte sous l'armoire.

ATTENTION: Si vous déplacez la cuisinière pour installer la hotte, coupez l'alimentation de la cuisinière

électrique directement à la boîte de circuit électrique principal. ÉTEINDRE LE GAZ AVANT DE
DÉPLACER UNE CUISINIÈRE AU GAZ.

• Percez les trous d'arrêt (pour le montage sous l'armoire) sur la hotte tel qu’illustré à la Figure 2.

• Si nécessaire, fixez deux supports en caoutchouc avec du ruban adhésif aux coins arrières de la hotte.

INSTALLATION

Figure 3

Figure 4

Figure 5

Figure 6

Figure 7

11

Mesurez la distance entre la surface de cuisson et le dessous
de la hotte. Une distance d’un minimum de 27’’ est
recommandée pour une surface de cuisson électrique et de
30’’ pour une surface de cuisson au gaz.

Étape 1: Vous avez deux options d’installer cette hotte (voir
SCHÉMAS D’INSTALLATION en page 9) :

A. Déterminez la méthode de ventilation et procédez comme suit si vous désirez l’option VERTICALE.

1.

En se référant au diagramme HAUTEURS ET DÉGAGEMENTS, déterminez et marquez bien l’axe
central dans le bas de l’armoire.

2.

Tirez les fils électriques à travers l'ouverture d'accès au-dessus de la hotte (voir figure 3), centrez
la hotte sous l'armoire et affleurez avec l'avant de l'armoire.

3.

Par l'intérieur de la hotte, placez les vis de montage au centre exact de chaque trou de passage et
fixez-les au-dessous de l'armoire. Serrez toutes les vis jusqu'à ce qu'elles soient bien fixées. Soyez
prudent lorsque vous utilisez un tournevis électrique afin de ne pas endommager la hotte.
Raccordez et fixez le conduit rond de 8’’ en métal (voir figure 4). Sautez la partie B ci-dessous et
passez à l'étape 2.

ATTENTION: Assurez-vous que la hotte solidement fixée avant de le relâcher!

B. Procédez comme suit si vous désirez l’option HORIZONTALE.

1. En se référant au diagramme HAUTEURS ET DÉGAGEMENTS, déterminez et marquez bien l’axe

central dans le bas de l’armoire. Placez deux vis de montage sur le mur, en laissant un espace
de 1/8'' du mur. Fixer la hotte sur les montants derrière le mur est fortement recommandé.

2. Fixez le support de montage à l'arrière de la hotte à l'aide de six vis tel qu’illustré à la figure 5.

3. Percez le trou d'accès du fil électrique et tirez les fils électriques à travers le trou d'accès (voir

figure 6) et attachez un adaptateur de ventilation rectangulaire.

4. Alignez le support de montage aux vis sur le mur et accrochez la hotte en place tel qu’illustré

à la figure 7.

Figure 8

Figure 9

12

INSTALLATION (suite)

Étape 2:

Pour des raisons de sécurité, des trous de fixation pré-percés sont fournis à l'arrière de la hotte. Pour une
installation plus sécuritaire, utilisez autant de trous de montage à l’intérieur de la hotte que nécessaire pour
bien fixer.

Utilisez un tuyau en acier rond de 8" (suivez les codes de construction dans votre région) pour relier
l'échappement sur la hotte à la canalisation, tel qu’illustré à la figure 4. Utilisez du ruban pour conduits
pour rendre tous les joints solides et étanches.

Étape 3 :

Étape 4

Mettez l'appareil sous tension. Vérifiez toutes les lumières et les opérations du ventilateur

Déposez le tunnel d'huile dans le support de cavité près de
l'arrière de la hotte. Voir figure 8.

Pour installer les filtres, se référer à la Figure 9 en suivant les
mesures ci-dessous:

1. Dirigez le filtre vers l’arrière de la hotte.

2. Poussez le filtre jusqu’à ce qu’il soit de niveau.

3. Glissez vers l’avant dans la coche se trouvant à

l’avant de la hotte.

4. Abaissez le filtre à l’arrière.

5. Glissez vers l’arrière jusqu’à ce qu’il emboite

et se dépose en position droite.

:

.

13

MODE D’EMPLOI

Marche/Arrêt – Délai d’arrêt Augmenter
Diminuer
Indicateur de vitesse de la hotte
Minuterie digitale de délai d’arrêt
Indicateur de rappel de nettoyage

Lumière

Fonctions des boutons:

Marche/Arrêt : Pour allumer / éteindre la hotte et activer la minuterie.

Diminuer: Pour diminuer la vitesse du ventilateur, diminuer le temps de la minuterie et entrer en

mode minuterie.

Augmenter: Pour augmenter la vitesse du ventilateur, augmenter le temps de la minuterie et

réinitialiser la minuterie cumulée.

Indicateur de vitesse du ventilateur: Indique la vitesse du ventilateur de 1 à 6.

Lumière: Pour allumer / éteindre les lumières DEL.

Minuterie numérique de délai: Indique la durée de temps restant pour la fonction «délai d'arrêt».

Contrôles:

• Rappel automatique de nettoyage:

•

Cette hotte est équipée d'un rappel de nettoyage qui s'active après 30 heures d'utilisation. Lorsque le
ventilateur commence à tourner, le temps de fonctionnement cumulé est affiché dans la minuterie
numérique de délai. Cette icône clignotera lorsque 30 heures d'utilisation se sont écoulées et
rappellera à l'utilisateur de nettoyer les filtres en aluminium.

•

Après avoir nettoyé les filtres et lorsque le moteur n'est pas utilisé, appuyez et maintenez le bouton
‘Augmenter’ (+) pour 3 secondes afin de réinitialiser la minuterie. Veuillez noter que la mise hors
tension du système ne réinitialisera pas la minuterie numérique activée.

• Réglage de la vitesse du ventilateur:

•

Appuyez une fois sur le bouton Marche/Arrêt pour mettre le système en fonction. L'icône clignotera
pour indiquer que le ventilateur est prêt. Le bouton ‘Diminuer’ (-) diminue la vitesse du ventilateur de
6 à 1 (du plus fort au moins fort). ‘Augmenter’ (+) augmente la vitesse du ventilateur de 1 à 6 (du
moins fort au plus fort).

•

Appuyez une fois de nouveau sur le bouton Marche/ Arrêt pour éteindre le système.

14

MODE D’EMPLOI (SUITE)

Contrôles (suite):

• Réglage de la fonction de minuterie:

• Pendant que le ventilateur n'est pas en marche, maintenez enfoncé le bouton ‘Diminuer’ (-) pendant
3 secondes pour entrer en mode minuterie. Ajustez la durée désirée en appuyant sur le bouton
‘Augmenter’ (+) ou ‘Diminuer’ (-), (pour un minimum d’une (1) minute à maximum de 15 minutes). Le

• Activation de la fonction minuterie:

• Réglage de la lumière:

réglage sera immédiatement sauvegardé.

•

Pendant que le ventilateur est en marche, appuyez sur le bouton Marche/Arrêt et maintenez-le
enfoncé pendant plus de 3 secondes pour activer le délai d’arrêt. L'indicateur de délai d’arrêt
s'allumera et commencera le compte à rebours; quand il atteindra zéro, le ventilateur s'arrêtera.

•

Appuyez une fois sur la touche ‘Lumière’ pour allumer les lumières et encore une fois pour les
éteindre.

•

Pendant que les lumières sont éteintes, appuyez et maintenez le bouton ‘Lumière’ pendant plus de 3
secondes pour ajuster l’intensité des lumières. Le niveau de luminosité s’enregistrera dans la mémoire
du système.

ATTENTION: NE PAS toucher les lumières jusqu'à ce qu'elles soient éteintes et refroidies.

NOTE: Les réglages de lumière sont indépendants des autres réglages (y compris le délai d’arrêt) et les lumières

doivent être activées ou désactivées manuellement.

NOTE: Le système enregistre les configurations de l'utilisateur. Les paramètres tels que la lumière, la minuterie

et la vitesse du ventilateur resteront les mêmes lors de la prochaine utilisation.

15

ENTRETIEN

AVERTISSEMENT

NE JAMAIS METTRE VOTRE MAIN DANS L'AIRE ABRITANT LE VENTILATEUR. POUR UN
FONCTIONNEMENT OPTIMAL, NETTOYEZ LA HOTTE DE CUISINIÈRE, SURFACES ET FILTRES
RÉGULIÈREMENT.

Un entretien régulier aidera à préserver l'apparence de la hotte. Nettoyez les surfaces extérieures périodiquement
avec de l'eau tiède savonneuse et un chiffon de coton. N'utilisez pas de détergents corrosifs ni abrasifs car ceux-ci
pourraient endommager la surface en acier inoxydable. Pour les dépôts de saleté ou de graisse plus importants,
utilisez un liquide dégraisseur. Pour nettoyer la surface de la hotte, utilisez un nettoyant pour acier inoxydable.
Évitez tout produit de nettoyage sur ou dans le panneau de contrôle.

ATTENTION

Utilisez un chiffon doux pour essuyer la solution nettoyante. Frottez légèrement toutes les taches tenaces.
Toujours frotter légèrement avec un chiffon de coton et dans le sens du grain. Ne laissez pas de dépôts s'accumuler
sur la hotte, ils pourraient adhérer à la surface et la faire rouiller. Ne pas utiliser de laine d'acier ou encore de
brosses en acier car cela égratignera la surface.

Ne pas laisser de solutions salines, de désinfectants ou d’agents de blanchiment en contact avec l'acier inoxydable.
Plusieurs de ces composés contiennent des produits chimiques qui peuvent être dangereux. Dans le cas échéant,
rincez à l'eau après l'exposition et essuyez avec un chiffon propre.

NETTOYER LES FILTRES

Les filtres à graisses doivent être nettoyés une fois par mois. Pour les retirer, poussez sur le loquet de métal et
désengagez-le de la hotte. Basculez le filtre vers le bas, puis le retirer. Pour le nettoyage des filtres, utilisez une
solution d’eau chaude additionnée de détergent doux. Laissez-les sécher puis réinstallez-les. Les filtres sont
également lavables au lave-vaisselle. Si vous nettoyez les filtres au lave-vaisselle, utilisez un détergent sans
phosphate. L’utilisation d’un détergent avec phosphate pourrait entraîner une décoloration des filtres mais sans
toutefois affecter leur performance. Cette décoloration n’est pas couverte par la garantie.

REMPLACEMENT DES FILTRES

Si les filtres sont endommagés en raison d’une utilisation prolongée, veuillez contacter votre fournisseur de pièces
pour obtenir des filtres de remplacement. NOTE: Remplacez aussi les filtres percés ou tordus.

NETTOYAGE DE L’ACIER INOXYDABLE

Lavez régulièrement les surfaces à l’aide d’un chiffon ou linge propre imbibé d’eau tiède et de savon doux ou de
détergent liquide à vaisselle. Toujours nettoyer dans le sens du polissage. Toujours bien rincer avec de l’eau claire
(2 à 3 fois) et essuyez complètement. Un nettoyant domestique conçu spécialement pour l’acier inoxydable peut
aussi être utilisé.

ACCUMULATEUR DE GRAS

Prendre bien soin d’installer l’accumulateur de gras correctement et de le vider et le nettoyer régulièrement.

16

REMPLACER LES LUMIÈRES DEL

ATTENTION

Les lampes DEL ne peuvent être remplacées que par de nouvelles lampes DEL. La puissance de la lampe doit être
égale à celle déjà utilisée. Assurez-vous que tous les interrupteurs de commande sont éteints et que la hotte est
débranchée ou que le disjoncteur est hors tension.

Veuillez svp suivre les instructions suivantes:

1. Assurez-vous que les lumières sont froides au toucher, alignez soigneusement la flèche sur la bague intérieure

avec la flèche sur la bague extérieure où elle indique ‘OPEN’ (OUVERT), en utilisant l'ouvre-bouche, comme
illustré à la figure 1.

2. La bague intérieure se desserrera et l'ampoule pourra être retirée, comme illustré aux figures 2 et 3.

3. Installez une nouvelle ampoule et inversez les étapes.

4. Branchez la hotte ou mettez le disjoncteur en marche puis testez la hotte pour s’assurer de son bon

fonctionnement.

Figure 1 Figure 2 Figure 3

Alignez les fl èches sur les deux bagues

SERVICE ET GARANTIE

Nous garantissons notre hotte contre tout défaut de fabrication, tant au niveau des matières premières que de la
main-d’œuvre, pour une période de un (1) an à partir de la date d’achat originale.

Cette garantie limitée ne s’applique pas en cas d’une mauvaise installation, d’une mauvaise utilisation, de
négligence, d’incendie ou autres causes extérieures, d’altérations, réparation non conforme ou encore d’un usage
commercial.

Pour contacter notre département de service :

Lundi au vendredi de 8h 30 à 16h 30 (heure de l'est) :

AGI SERVICE

Tel: [phone]
Sans frais : 1.888.651.2534
Fax: [phone]
Site internet/courriel: www.agiservice.ca / [e-mail]

Table of Contents

IMPORTANT SAFETY PRECAUTIONS ........................................... 18-19

INSTALLATION INSTRUCTIONS ..................................... ............ 20-27

OPERATING THE HOOD ............................................................ 28-29

MAINTENANCE ................................................... ... .................. 30-31

WARRANTY

.................................................................................. 31

APPROVED FOR APPLIANCES OF RESIDENTIAL USE ONLY.

READ AND SAVE THESE INSTRUCTIONS.

PLEASE READ THE ENTIRE INSTRUCTIONS BEFORE YOU BEGIN.

INSTALLATION OF THE UNIT MUST RESPECT ALL CODES.

IMPORTANT: Keep these instructions in order to provide them to the electrical inspector in your area.
INSTALLER: Please leave these instructions with the owner of the unit

OWNER: Keep these instructions for future reference

SECURITY WARNING

:

Turn off the power circuit in the electrical panel and lock the front panel before connecting

.

the wires of this unit

.

Requirements: 120V c.a., 60Hz branch circuit of 15V c.a., 20Hz, of 15 or 20

.

A

.

18

IMPORTANT SAFETY PRECAUTIONS

READ AND SAVE THESE INSTRUCTIONS

CAUTION:

For residential use only. Do not use to exhaust hazardous or explosive materials and/or vapors.

CAUTION:

Range hood may have very sharp edges; please wear protective gloves when installing, cleaning or
servicing the unit.

This appliance must be installed by a qualified technician. The manufacturer declines all responsibility
in case of failure to adhere to safety standards. Install this hood in accordance with all the specified
requirements.

WARNING

To reduce the risk of fire, electric shock or injury to persons, observe the following:

• Use this unit only in the manner intended by the manufacturer. If you have any questions, contact the

manufacturer.

• Before servicing or cleaning the unit, switch power off at the service panel and lock the service

disconnecting means to prevent power from being switched on accidentally. If the service
disconnecting means cannot be locked, securely fasten a noticeable warning device, such as a tag, to
the service panel.

• Installation work and electrical wiring must be done by a qualified person in accordance with all

applicable codes & standards, including Fire-rated construction.

• Sufficient air is needed for proper combustion and exhausting of gases through the chimney (chimney)

of fuel burning equipment to prevent back-drafting.

• Follow the heating equipment manufacturer’s guideline and safety standards such as those published

by the National Fire Protection Association (NFPA) and the local code authorities.

• When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.

• Ducted fans must always be vented to the outdoors.

• Do not make alterations to the original wiring.

• Do not attempt to repair or replace any part of your hood unless it is specifically recommended in this

manual.

• All other servicing should be referred to a qualified technician.

CAUTION:

To reduce risk of fire and to properly exhaust air, be sure to duct air outside - do not vent exhaust air into spaces
within walls, ceilings, attics, crawl spaces, or garages.

Automatically operated device - to reduce risk of injury disconnect from power supply before servicing.

19

WARNING

TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.

WARNING

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

• Never leave a range unattended.

• Boil-overs cause smoke and greasy spillovers that may ignite. Heat oils slowly on low or medium setting.

• Always turn hood ON when cooking at high heat or when flambéing food (i.e. Crepes Suzette, Cherries

Jubilee, Flambés, etc. …).

• Clean the unit’s surfaces frequently. Grease can accumulate on fan or filters.

• Use proper pan size. Always use cookware appropriate for the size of the surface element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS, IN THE EVENT OF A COOKTOP GREASE FIRE,
OBSERVE THE FOLLOWING:

• Smother flames with a close-fitting lid, cookie sheet, or metal tray and then turn off the burner.

• If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

• Never pick up a flaming pan - you may BURN YOURSELF.

• DO NOT USE WATER, including wet dishcloths or towels -a violent steam explosion will result.

• Use an extinguisher ONLY if:

a) You know you have a class ABC extinguisher, and you already know how to operate it.
b) The fire is small and contained in the area where it started.
c) The fire department has been called.
d) You can fight the fire with your back to an exit.

Qty: 4 pcs

(

Qty: 4 pcs

Qty: 6 pcs

20

INSTALLATION INSTRUCTIONS

TOOLS NEEDED TO INSTALL THE RANGE HOOD

 Safety gloves and goggles
 Electrical drill
 Phillips screwdriver
 Flathead screwdriver
 Hammer
 Adjustable wrench
 Sheet metal sheers

 Needle nose pliers
 Scissors (to cut duct tape)
 Duct tape
 Marker or pencil
 Level
 Measuring tape

PARTS INCLUDED

Filter spacer

Filters

for drywall only)

Hood-mounting bracket

Grease tunnel

21

DIMENSIONS FOR 30’’ HOOD

DIMENSIONS FOR 36’’ HOOD

22

BEFORE INSTALLING THE HOOD

 For the most efficient airflow exhaust, use a straight run or as few elbows as possible.
 Vent unit to the exterior only.
 At least two people are required for installation.
 Remove the range hood from the carton packaging and place on a flat surface for assembly.

CAUTION
THIS APPLIANCE SHOULD BE PROPERLY GROUNDED.

 This hood must be power supplied 120 V, 60 Hz, and connected to an individual, properly grounded

circuit (3-prong outlet).

 If the electrical supply does not meet above requirements, call a licensed electrician before

proceeding.

 Route house wiring as close as possible to the installation location, in the ceiling or back wall.
 The hood must be connected to the house wiring in accordance with the local codes and norms.

WALL FRAMING FOR ADEQUATE SUPPORT

THIS VENT HOOD IS HEAVY. ADEQUATE STRUCTURE AND SUPPORT MUST BE PROVIDED IN ALL TYPES OF
INSTALLATION. IF MOUNTING ONTO DRY WALL, IT IS RECOMMENDED THAT THE HOOD BE SECURED TO
VERTICAL STUDS IN THE WALL OR TO A HORIZONTAL SUPPORT.

WARNING

BE CAREFUL WHEN INSTALLING THE HOOD, AS IT MAY HAVE SHARP EDGES. WE RECOMMEND THAT YOU WEAR
PROTECTIVE GLOVES.

CAUTION

DO NOT REMOVE THE PROTECTIVE PLASTIC FILM COVERING THE HOOD AT THIS STAGE.

23

Venting Requirements Height & Clearance

• Vent system must evacuate to the exterior
(through the roof or side wall).

• DO NOT terminate the vent system in an attic
or other enclosed area.

• Use rigid metal/aluminum vent only.

• NEVER use plastic vent or plastic vent cover.

• Always keep the duct clean to ensure proper
airflow.

• Calculate the following figures before
installation:

1. Distance from the floor to the ceiling.

2. Distance between the floor and the

countertop/cooking surface.

3. Distance between the range hood

and the countertop/cooking surface
which is recommended at 27” to 30’’.

4. Height of hood and duct cover with

the cabinet.

For the most efficient & quiet operation:

• It is recommended that the range hood be
vented vertically through the roof through 8”
(20.3 cm) round metal/aluminum vent or
vented horizontally through the wall through
a rectangular vent measuring 3 ¼’’ x 10’’.

• The size of the vent should be uniform.

• If venting vertically, do not use more than
three 90° elbows. Do not install two elbows
together.

• Make sure there is a minimum of 24” (61 cm)
of straight vent between the elbows if more
than one elbow is used.

• The length of vent system and number of
elbows should be kept to a minimum to
provide efficient performance.

• The vent system must have a damper. If roof
or wall cap has a damper, DO NOT use
damper (if supplied) on top of the range
hood.

• Use duct tape to seal all joints in the vent
system.

• Use caulking to seal exterior wall or roof
opening around the cap.

heigh

Cabinet

Ceiling

t

36” standard

counter

height

height

Range
hood
height

Min: 27”

30”

Max:

Cabinet

Range hood

Countertop/Cooking
surface

24

IMPORTANT

• A minimum of 8” round (standard for this range hood) must be used to maintain maximum airflow
efficiency.

• Always use rigid type metal/aluminum ducts if available to maximize airflow when connecting to duct
provided.

VENTING METHODS

INSTALLATION DIAGRAMS

•

Vent work can terminate either through the roof or wall. To vent through a wall, a 90° elbow may be
needed

•

This range hood is factory set for vertical venting using round or rectangular vent adapter but can be
converted to horizontal venting by swapping the round vent adapter on top with rectangular vent adapter
behind the range hood as shown below

.

:

Option 1:

Horizontal venting

Roof cap

Wall cap

ELECTRICAL REQUIREMENTS AND INSTALLATION
WARNING

THIS RANGE HOOD MUST BE PROPERLY GROUNDED. TURN OFF ELECTRICAL POWER AT SERVICE ENTRANCE BEFORE
WIRING. CHECK TO MAKE SURE THAT THE ELECTRIC CHORD IS NOT IN CONTACT WITH THE SHARP EDGES OF THE
APPLIANCE.

IMPROPER GROUNDING CAN RESULT IN A RISK OF ELECTRIC SHOCK. CONSULT A QUALIFIED ELECTRICIAN IF THE
GROUNDING INSTRUCTIONS ARE NOT COMPLETELY UNDERSTOOD OR IF THERE IS DOUBT AS TO WHETHER THE
APPLIANCE IS PROPERLY GROUNDED. DO NOT USE AN EXTENSION CORD. IF THE POWER SUPPLY CORD IS TOO
SHORT, HAVE A QUALIFIED ELECTRICIAN INSTALL AN OUTLET NEAR THE APPLIANCE.

• This appliance must be plugged into an outlet that is properly installed and grounded. In the event of an
electrical short circuit, grounding reduces the risk of electric shock by providing an escape wire for the
electric current.

• Position the outlet offset so that the power cord will not interfere with the round duct. Make sure this
does not interfere with the mounting bracket.

Option 2:

Vertical venting

WARNING

Risk of severe injury

Rotating fan can cause severe injury.
Stay clear of fan when motor is running

Three or more persons are required to move and
install this r ange ho od. Spinal or o ther bodi ly injuries
could occur if these instructions are not followed.

25

WARNING

Figure 1

Figure 2

ADVANCED PREPARATION

• Decide on the location of the venting pipe from the hood to the outside.

• A straight, short vent run will allow the hood to perform more efficiently. Try to avoid as many transitions,
elbows and long runs as possible. This may reduce the hood’s performance.

• Use duct tape to seal joints between pipe sections.

• For installing under the cabinet with recessed bottom, attach 4’’ wide wood filler strips (not provided) on
each side. See Figure 1.

• Using references in measurements and installation diagrams (see page 24), create access opening for
electrical wires and hood exhaust under the cabinet.

CAUTION: If moving the cooking range to install the hood, turn OFF the power at the main electrical box.

SHUT OFF THE GAS BEFORE MOVING A GAS RANGE.

• Puncture the knockout holes (for mounting under the cabinet) on the hood as shown in Figure 2.

• If necessary, attach two rubber stands with adhesive tapes to the back corners of the hood.

.

Figure 6

Figure 3

Figure 4

26

Figure 5

Figure 7

INSTALLATION

Measure the distance between the cooking surface
and the bottom of the range hood. A distance of 27”
to 30” is recommended*.

Due to different ceiling height configurations, the

*

recommended height may not be applicable

Step 1: You have two options for installing this range hood (see INSTALLATION DIAGRAMS on page 24):

A. Determine the venting method and proceed if you would like to vent VERTICALLY.

1. Using references in the Height & Clearance diagram, determine and clearly mark the centerline

on the bottom of the cabinet.

2. Draw electrical wires through cabinet access opening on top of the range hood (refer to figure

3), center the hood beneath the cabinet and flush with the front of the cabinet.

3. From inside the hood, place hood mounting screws in the exact center of each knockout holes

and secure to the cabinet bottom. Tighten all screws until secure. Be careful when using
electrical screwdriver in order not to damage the range hood. Connect and secure the 8’’ round
metal duct (refer to figure 4). Skip Part B below and proceed to Step 2.

CAUTION: Make certain the range hood is secure before releasing!

.

B. Determine the venting method and proceed if you would like to vent HORIZONTALLY.

1. Using references in the Height & Clearance diagram, determine and clearly mark a centerline

on the wall. Place two mounting screws on the wall, leaving a gap of 1/8’’ from the wall. To
secure the hood onto the studs in the wall is highly recommended.

2. Secure the mounting bracket to the back of the hood with the six screws, as shown in figure 5.

3. Puncture the knockout wire access hole and rear duct access hole on the back of the hood, draw

electrical wires through the wire access hole (refer to figure 6) and attach rectangular vent
adapter.

4. Align the mounting bracket to the screws on the wall and hang the hood in place as illustrated

in figure 7.

Figure 8

Figure 9

27

INSTALLATION (continued)

Step 2:

For safety purpose, pre-drilled mounting holes are provided through the back of the hood. For a more secure
installation, use as many mounting holes as needed to secure from the inside of hood.

Use an 8” round metal pipe (follow building codes in your area) to connect the exhaust on the hood to the
ductwork above, as illustrated in figure 4. Use duct tape to make all joints secure and air tight.

Step 3:

Drop oil tunnel into recess support near rear of hood.
See figure 8.

To install baffle filters and stainless spacer(s), refer to figure 9
and follow these five steps:

Angle filter toward back of hood.
Push filter up until almost level.
Slide forward into recess behind the front of hood.
Lower filter.
Slide back until it fits into resting position.

Step 4: Turn power ON in control panel. Check all lights and fan operations.

28

OPERATING THE HOOD

Button functions:

Power: Power ON/OFF the range hood and activate power-off delay timer.

Decrease: To decrease Blower (motor) speed, to decrease timer and to enter timer mode.

Increase: To increase Blower speed, to increase timer and to reset cumulative timer.

Blower Speed Indicator: Shows current blower speed (1-6).

Light: To turn ON/OFF and to dim halogen lights.

Power-Off Delay Digital Timer: Indicates the length of time left for the ‘delay off’ function.

Controls:

• Automatic cleaning reminder:

•

This range hood is equipped with a cleaning reminder that will activate after 30 hours of use. When
blower (motor) starts to rotate, cumulative running time will be shown in Power-On Elapsed Digital
Timer. This timer icon flashes when 30 hours of usage is up and reminds user to clean the aluminum
filters.

•

After cleaning the filters and when the motor is not in use, press and hold the Increase (+) button
over 3 seconds to reset the timer. Please note that turning off the system will not reset the Power­On Elapsed Digital Timer.

• Adjusting the blower (motor) speed:

•

Press Power button once to turn on the system. The Blower Power Indicator icon flashes, showing
that the blower is ready. Decrease (-) button will decrease the speed of the blower from 6 to 1
(strongest to quietest). Increase (+) button will increase the speed of the blower from 1 to 6
(quietest to strongest).

•

Press Power button once to turn off the system.

Light

29

OPERATING THE HOOD (continued)

Controls

• Adjusting the timer function:

•

• Activating the timer function:

•

• Adjusting the light:

•

•

(continued):

While the blower is not running, press and hold Decrease (-) button over 3 seconds to enter timer
mode. Adjust to desired time by pressing the Increase (+) or the Decrease (-) button (for minimum
of 1 minute to a maximum of 15 minutes). This setting will be saved immediately.

While the blower is running, press and hold the Power button for over 3 seconds to activate Power-
off Delay Digital Timer. The Power-off Delay indicator will light up and Power-off Delay Digital Timer
will begin to countdown; when it reaches zero, the blower will shut down.

Press Light button once to turn lights on and once again to turn lights off.
While the lights are off, press and hold Light button for over 3 seconds to adjust the intensity of the
lights. The level of brightness will be stored in system’s memory.

CAUTION: DO NOT touch the lights until switched OFF and cooled.

Note: Light settings are independent from other settings (including power-off delay) and lights have to be

manually turned on or off.

Note: The system saves user configurations. Settings such as light, timer and blower speed will remain the same

the next time it is turned on.

30

MAINTENANCE

SAFETY WARNING: NEVER PUT YOUR HAND INTO AREA HOUSING THE FAN

For optimal operation, clean range hood, surfaces and filters regularly. Regular care will help preserve the
appearance of the range hood.

CLEANING THE EXTERIOR SURFACES

Clean periodically with hot soapy water and clean cotton cloth. Do not use corrosive or abrasive detergent or steel
wool pads, which will scratch and damage the stainless steel surface. For heavier soil, use a liquid degreasing
cleaner. Use a stainless steel cleaner to clean the surface of the hood. Avoid getting cleaning solution onto or into
the control panel. Follow directions of the stainless steel cleaner.

CAUTION

USE SOFT TOWEL TO WIPE OFF THE CLEANING SOLUTION, GENTLY RUB OFF ANY STUBBORN SPOTS. USE DRY SOFT TOWEL
TO DRY THE HOOD. ALWAYS SCRUB LIGHTLY WITH CLEAN COTTON CLOTH AND IN THE DIRECTION OF THE GRAIN.

DO NOT ALLOW DEPOSITS TO ACCUMULATE OR REMAIN ON THE HOOD. DO NOT USE ORDINARY STEEL WOOL OR STEEL
BRUSHES. SMALL BITS OF STEEL MAY ADHERE TO THE SURFACE AND CAUSE RUSTING.

DO NOT ALLOW SALT SOLUTIONS, DISINFECTANTS, BLEACHES OR CLEANING COMPOUNDS TO REMAIN IN CONTACT WITH
STAINLESS STEEL FOR EXTENDED PERIODS. MANY OF THESE COMPOUNDS CONTAIN CHEMICALS, WHICH MAY BE
HARMFUL. RINSE WITH WATER AND WIPE DRY WITH A CLEAN CLOTH.

CLEANING THE GREASE FILTER

The filters are intended to filter out residue and grease from cooking and are required to be kept clean. Filters
should be cleaned after every 30 hours of use (or once a month, depending on use). Remove and clean by hand
in soapy water or in the dishwasher. Dry filters and re-install. If cleaning the filters in the dishwasher, use a non­phosphate detergent. The use of detergent with phosphate may cause discoloration of the filters, but will not
affect their performance. This discoloration is not covered by the warranty.

REPLACING THE FILTERS

If filters wear out due to prolonged use, please contact your service/parts provider for replacement filters.

NOTE:

CLEANING THE STAINLESS STEEL SURFACE

Regularly wash surface with dry cloth or clean cloth soaked in warm water and mild soap or liquid dish detergent.
Always clean following the grain. Always rinse thoroughly with clear water (2-3 times) and wipe dry completely.
Specially designed stainless steel cleaners can also be used.

GREASE CUP

Take good care of installing the grease tunnel properly and to empty and clean it on a regular basis.

ALSO REPLACE DAMAGED FILTER THAT HAS PUNCTURED OR BROKEN MESH, BENT OR BROKEN FRAME.

31

MAINTENANCE (continued)

REPLACING THE LED LIGHT BULBS

CAUTION: LED lamps can only be replaced with a new LED lamp. The lamp rating must be equal to the one already

used. Make sure all the control switches are off and the hood is unplugged or the breaker is OFF.

Please follow these instructions:

1. Make sure the lights are cool to touch, carefully align the arrow on the inner ring with the arrow on the outer
ring where it says OPEN, using the Inner Ring Opener as shown in Figure 1.

2. The inner ring will loosen and the light bulb can be removed, as shown in Figures 2 and 3.

3. Install a new bulb and reverse the steps.

4. Plug in the hood or turn the breaker ON and test the hood for operation.

Figure 1 Figure 2 Figure 3

Align the arrows with the rings

SERVICE AND WARRANTY

We warrant our hood against defects in materials and workmanship under ordinary residential use for one year
from the date of original retail purchase. This limited warranty applies to any repair and /or replacement parts.

This limited warranty is not subject to improper installation, accident, misuse, neglect, fire or other external
causes, alterations, repair or commercial use.

You can contact our After Sales/Service Department from:

Monday through Friday, 8h30 to 16h30 (Eastern STD Time)

AGI SERVICE

Tel: [phone]
Toll free: 1.888.651.2534
Fax: [phone]
Web/E-mail: www.agiservice.ca

/ [e-mail]
