Page 1
B
Compruebe periódicamente que todos los tornillos y tuercas están apretados.
de este producto en una pared inadecuada.
AVF no acepta ninguna responsabilidad por cualquier daño o pérdida causada por la instalación
y carece de todo los servicios (gas, electricidad, agua, etc.).
Es la responsabilidad del instalador de asegurarse de que la pared de montaje es de un nivel adecuado
podría llevar al fracaso y lesiones personales.
i
ii
Este producto está diseñado para el uso en el interior solamente. El uso de este producto en el exterior
No necesitará todas estas partes, espere que sobren algunas según las especificaciones de su TV.
El contenido puede variar de la fotografía / ilustración.
Conserve todos los envasados en caso de que el soporte tenga que ser devuelto.
Veuillez vérifier régulièrement que tous les écrous et les boulons sont bien serrés.
produit dans un mur en deçà de ces critères.
AVF n'acceptera aucune responsabilité pour tout dommage ou perte causée par l'installation du
tout câblage (ex : gaz, électricité, eau etc.…)
Il est de la responsabilité de l'installateur de s'assurer que les murs soient aux critères requis et vides de
et de possibles accidents.
Ce produit est à utiliser à l'intérieur uniquement. Utiliser ce produit à l'extérieur causera des défaillances
caractéristiques de votre téléviseur..
Vous n'aurez pas besoin de toutes ces pièces, attendez-vous donc à ce qu'il reste des pièces selon les
Les contenus peuvent varier de la photographie/illustrations.
Conserver les emballages si l'applique a besoin d'être ramenée.
1
Periodically check all nuts and bolts are tight.
standard wall.
AVF accept no responsibility for any damage or loss caused by installing this product in a sub
of any services (eg gas, electricity, water etc).
M6
Ix2
Hx2
Gx4
F2x4
M5
F1x4
B
A
16mm
M8
E4x4
16mm
M5
16mm
M6
E3x4
16mm
M4
Ø3mm (1/8")
Ø8mm (5/16")
It is the responsibility of the installer to ensure that the mounting wall is of a suitable standard and void
personal injury.
This product is intended for indoor use only. Use of this product outdoors could lead to failure and
of your TV.
You will not need all these parts, so expect there to be some left over depending upon the specification
Contents may vary from photography/ Illustrations.
Retain all packaging in case the bracket needs to be returned.
5
B
B
E2x4
M5
Dx8
Boxed Parts / Pièces empaquetées / Piezas en la Caja
E1x4
10mm
M5
Cx8
Tools Recommended / Outils recommandés / Herramientas recomendadas
465684 rev00
Optional / Optionnel / Opcional
Lock tilt / Inclinaison vérouillée / Cerradura de la función de inclinación
STOP
ARRETEZ
-VOUS
ALTO
Read through ALL instructions before commencing installation.
If you have any questions about this product or issues with installation contact
the customer services help line before returning this product to the store.
Lisez toutes les instructions avant de débuter l'installation.
Si vous avez des questions sur ce produit ou sur son installation, contactez
le service d'assistance clientèle avant de renvoyer le produit au magasin.
Lea todas las instrucciones antes de empezar la instalación.
Si usted tiene alguna pregunta acerca de este producto o problemas con la
instalación contacte los servicios de ayuda al cliente antes de devolver este
producto a la tienda.
CUSTOMER SERVICES HELP LINE NUMBER:
NUMERO DE SERVICIO DE ATENCION AL CLIENTE:
+44 (0)1952 670009 (UK)
1-800 667 0808 (USA)
AVF Group Ltd. Hortonwood 30, Telford, Shropshire, TF1 7YE, England
AVF Group Inc. 3187, Cornerstone Drive, Eastvale, CA 91752, USA
www.avfgroup.com
44lbs
20kg
Page 2
2
i
ii
100mm
75mm
100mm
100mm
75mm
200mm
Cx8
M5
10mm
Ø8mm (5/16")
Dx8
M5
3
Top
Haut
Parte Superior
iii
200mm
200mm
E1x4
M4
16mm
TV
E2x4
M5
16mm
E3x4
M6
16mm
F1 F1
If required
Si nécéssaire
Si se requiere
E4x4
M8
16mm
F1x4
M5 M6
E2E1
G
F2x4
E3
F2
Gx4
E4
4

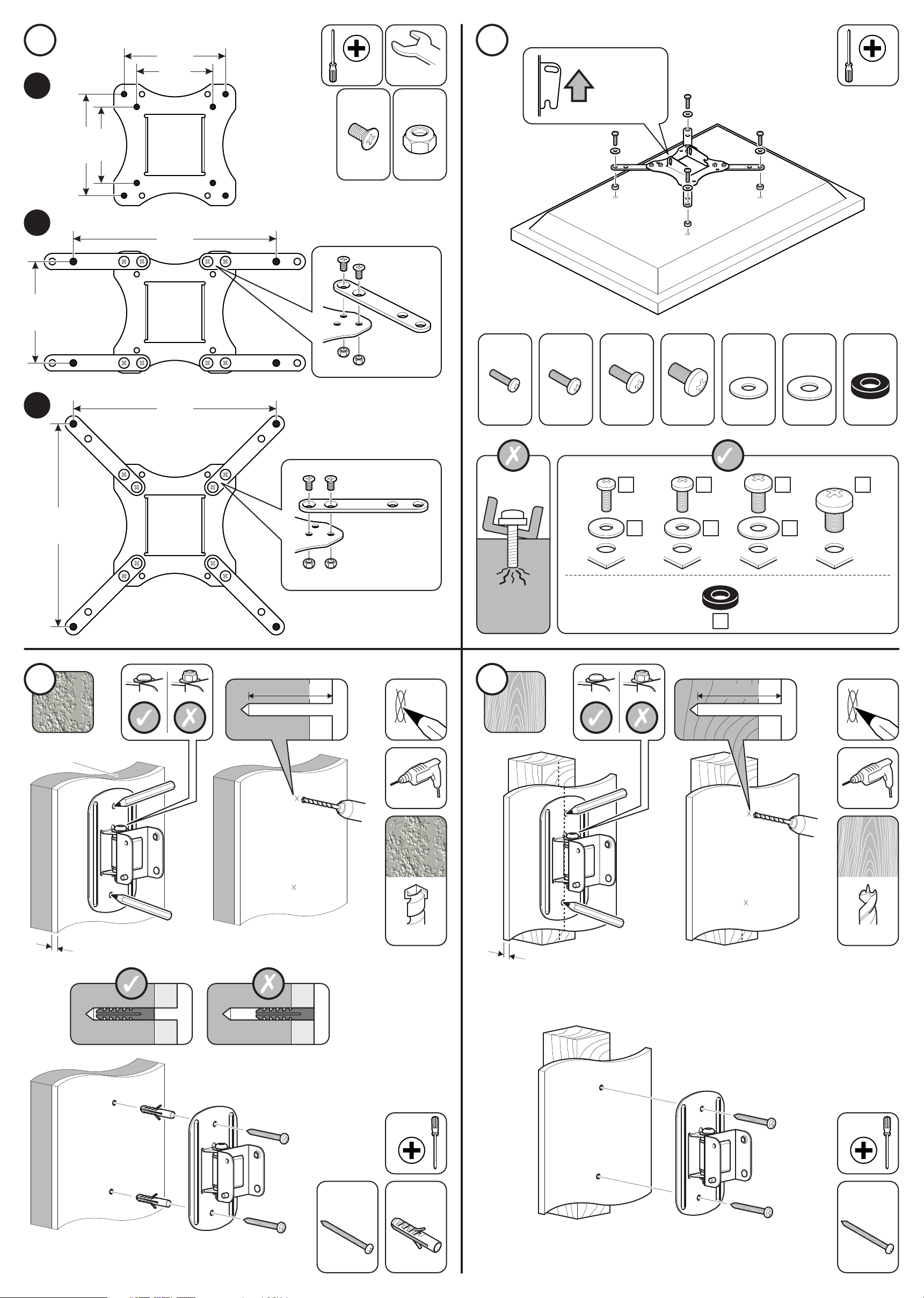

Concrete
Béton
Cemento
12.5mm (½") Max
65mm (29/16")
Remove dust from hole
Retirez la poussière du trou
Elimine el polvo del agujero
Ø8mm (5/16")
4
12.5mm (½") Min
Ensure bracket is in the centre of the wood stud
Assurez-vous que l'applique est au centre de la latte de bois
Asegúrese de que el soporte está en el centro de la viga de madera
65mm (29/16")
Ø3mm (1/8")
Lubricate screw thread with soap
Lubrifiez le pas de vis avec du savon
Lubrique la rosca del tornillo con jabón
Hx2 Hx2
Ix2
Lubricate screw thread with soap
Lubrifiez le pas de vis avec du savon
Lubrique la rosca del tornillo con jabón
