Page 1
!

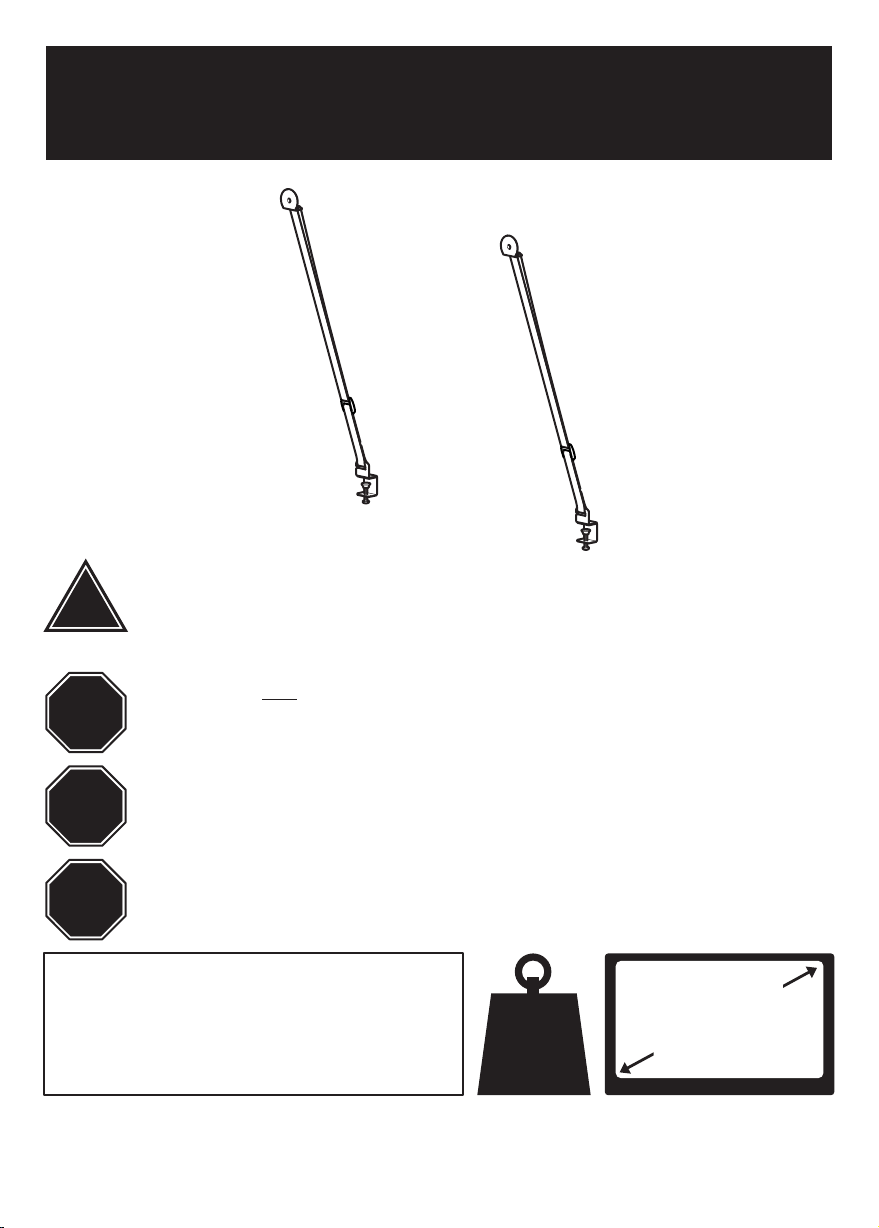

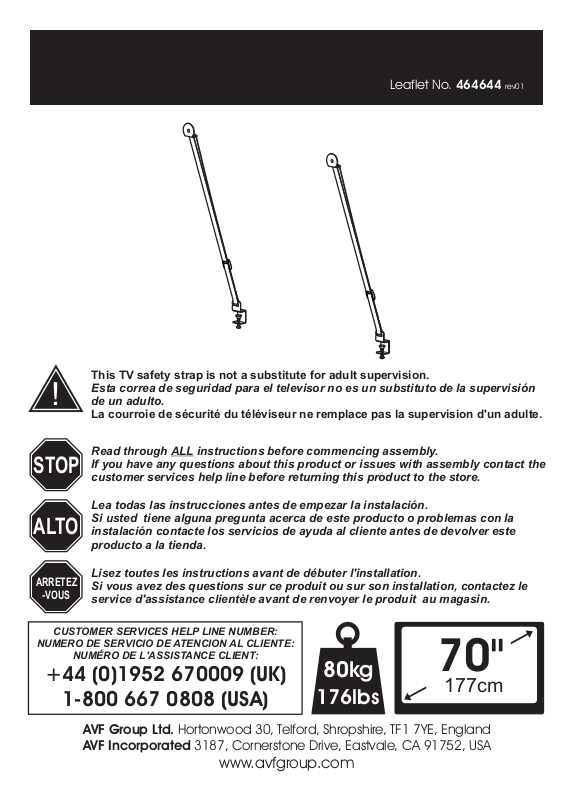

STOP
Leaflet No. 464644 rev01
This TV safety strap is not a substitute for adult supervision.
Esta correa de seguridad para el televisor no es un substituto de la supervisión
de un adulto.
La courroie de sécurité du téléviseur ne remplace pas la supervision d'un adulte.
Read through ALL instructions before commencing assembly.
If you have any questions about this product or issues with assembly contact the
customer services help line before returning this product to the store.
Lea todas las instrucciones antes de empezar la instalación.
ALTO
ARRETEZ
-VOUS
NUMERO DE SERVICIO DE ATENCION AL CLIENTE:
Si usted tiene alguna pregunta acerca de este producto o problemas con la
instalación contacte los servicios de ayuda al cliente antes de devolver este
producto a la tienda.
Lisez toutes les instructions avant de débuter l'installation.
Si vous avez des questions sur ce produit ou sur son installation, contactez le
service d'assistance clientèle avant de renvoyer le produit au magasin.
CUSTOMER SERVICES HELP LINE NUMBER:
NUMÉRO DE L'ASSISTANCE CLIENT:
+44 (0)1952 670009 (UK)
1-800 667 0808 (USA)
AVF Group Ltd. Hortonwood 30, Telford, Shropshire, TF1 7YE, England
AVF Incorporated 3187, Cornerstone Drive, Eastvale, CA 91752, USA
www.avfgroup.com
80kg
176lbs
70"
177cm
Page 2
Retain all packaging in case the bracket needs to be returned.
Contents may vary from photography/ Illustrations.
You will not need all these parts, so expect there to be some left over depending upon the
specification of your TV.
This product is intended for indoor use only. Use of this product outdoors could lead to
failure and personal injury.
It is the responsibility of the installer to ensure that the mounting wall is of a suitable
standard and void of any services (eg gas, electricity, water etc).
AVF accept no responsibility for any damage or loss caused by installing this product in a
sub standard wall.
Conserve todos los envasados en caso de que el soporte tenga que ser devuelto.
El contenido puede variar de la fotografía / ilustración.
No necesitará todas estas partes, espere que sobren algunas según las especificaciones
de su TV.
Este producto está diseñado para el uso en el interior solamente. El uso de este
producto en el exterior podría llevar al fracaso y lesiones personales.
Es la responsabilidad del instalador de asegurarse de que la pared de montaje es de un
nivel adecuado y carece de todo los servicios (gas, electricidad, agua, etc.).
AVF no acepta ninguna responsabilidad por cualquier daño o pérdida causada por la
instalación de este producto en una pared inadecuada.
Conserver les emballages si l'applique a besoin d'être ramenée.
Les contenus peuvent varier de la photographie/illustrations.
Vous n'aurez pas besoin de toutes ces pièces, attendez-vous donc à ce qu'il reste des
pièces selon les caractéristiques de votre téléviseur.
Ce produit est à utiliser à l'intérieur uniquement. Utiliser ce produit à l'extérieur causera
des défaillances et de possibles accidents.
Il est de la responsabilité de l'installateur de s'assurer que les murs soient aux critères
requis et vides de tout câblage (ex : gaz, électricité, eau etc.…)
AVF n'acceptera aucune responsabilité pour tout dommage ou perte causée par
l'installation du produit dans un mur en deçà de ces critères.
Stud Finder
Detector de vigas
de madera
Trouve latte
7mm (17/64")
Ø
Masonry
Masonería
Maçonnerie

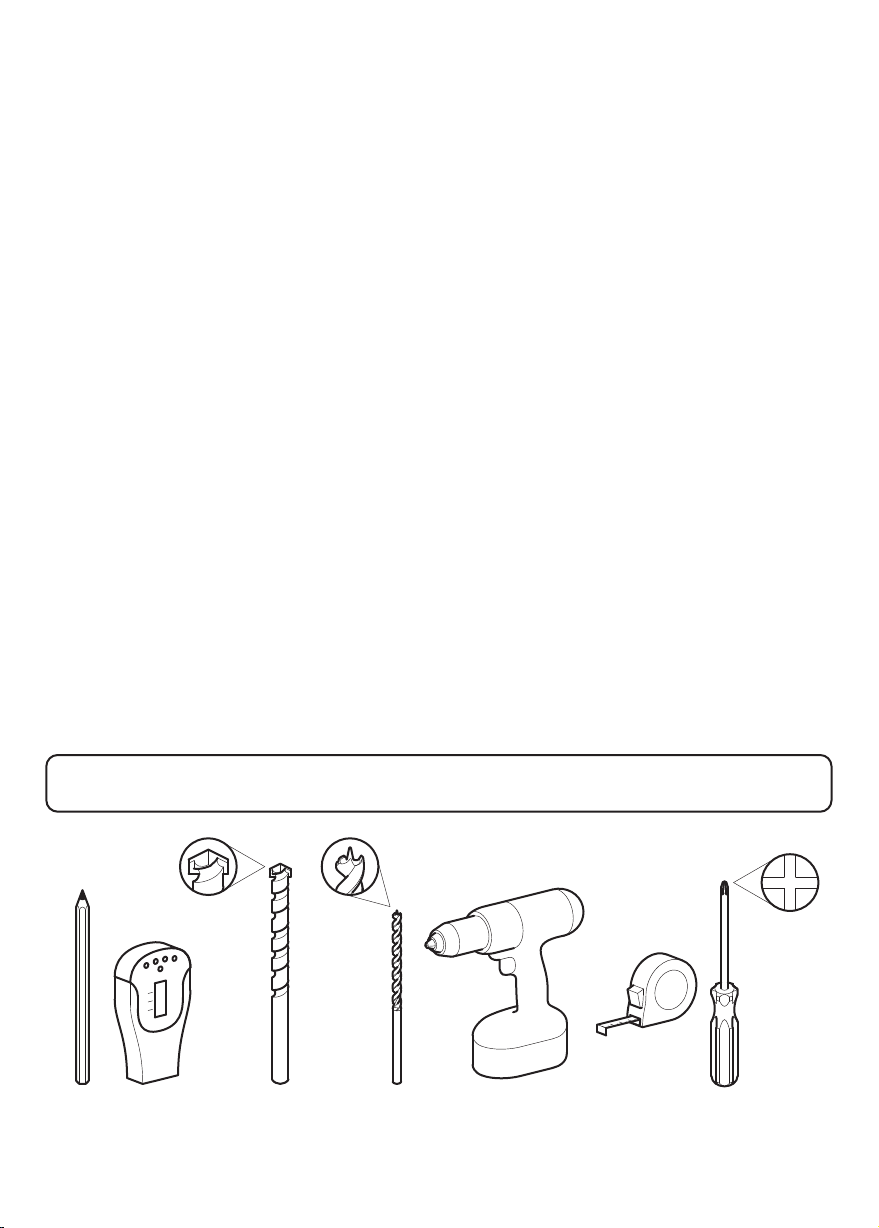

Tools Recommended
Herramientas recomendadas
Outils recommandés
3mm (1/8")
Ø
Wood
Madera
Bois
Page 3

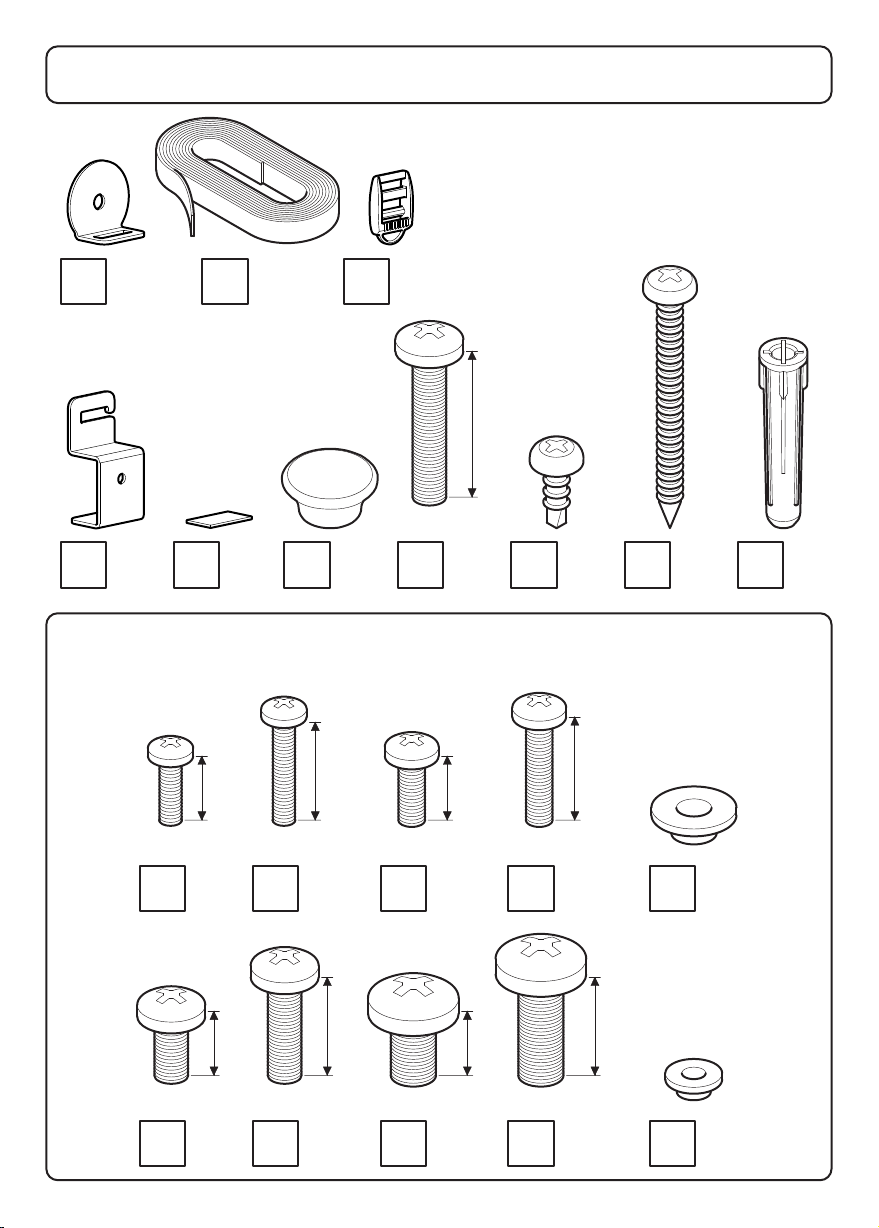

Boxed Parts
Piezas en la Caja
Pièces empaquetées
A
D
x2
x2
M4
E
x2
B
x2
12mm
F
TV Screws and Reducers
Tornillos y Reductores para TV
20mm
M4 M5
x2
C
M6
x2
G
Vis TV et réducteurs
M5
x2
12mm
30mm
J1
x2
20mm
J2
x2
K
x2
x2
H1
12mm
M6 M8
x2
H5
x2
H2
20mm
M6 M8
x2
H6
H3
H7
x2
x2
H4
12mm
H8
x2
x2
20mm
I1
I2
x2
x2
Page 4
Determine Screw Size
Determine el tamaño del tornillo
1
Déterminez la taille de la vis
You are provided with 4 diameters of TV fixing screws, M4, M5, M6 and M8. Determine
the screw diameter that fits and remember for step 3.
Se le proporciona con 4 diámetros de tornillos de fijación para su TV: M4, M5, M6 y M8.
Determine el diámetro del tornillo que le quede a su TV y recuérdelo para el paso 3.
4 diamètres de vis TV vous sont fournis, M4, M5, M6, et M8. Déterminez le diamètre de
la vis qui convient et mémorisez- le pour l'étape 3.

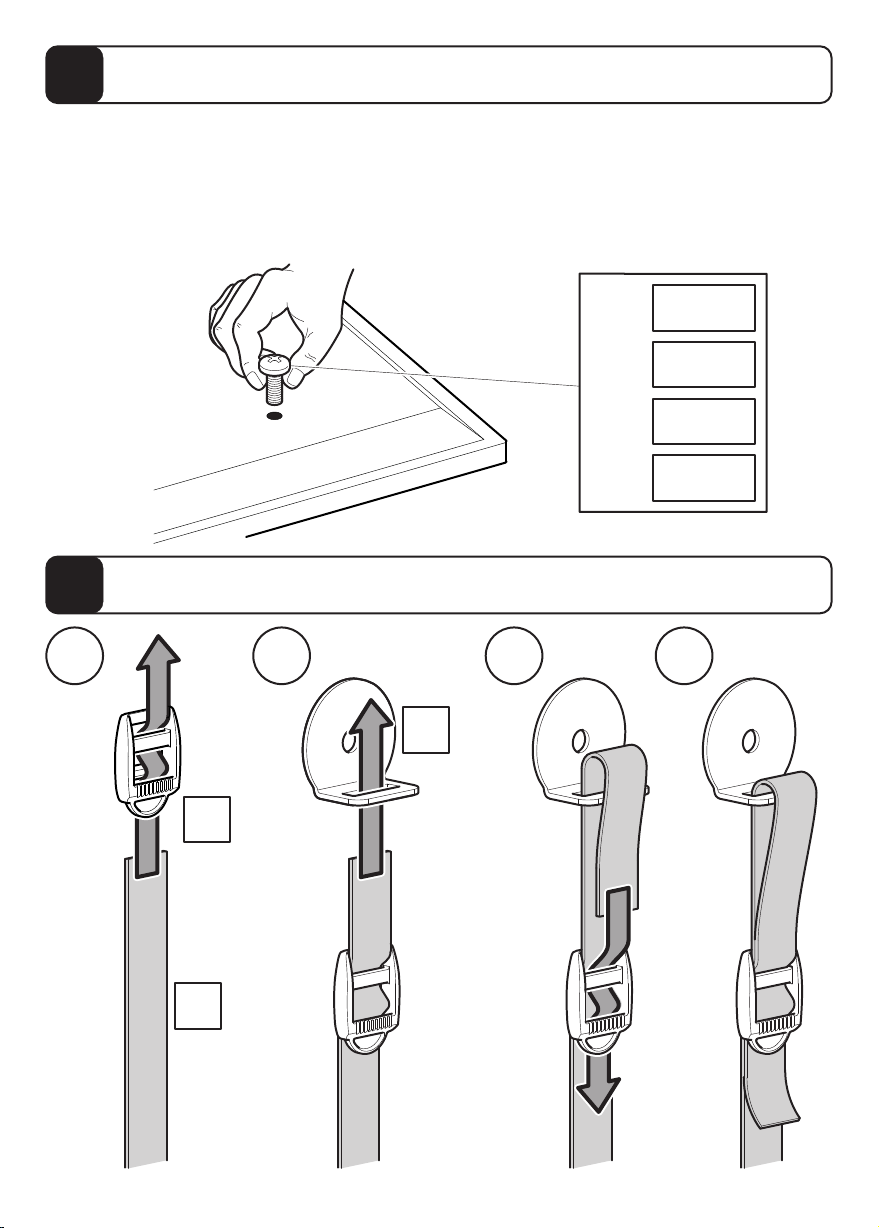

Prepare the TV Straps
Prepare las correas del televisor
2
Préparez les courroies du téléviseur
i ii iii
x2
A
x2
C
M4 =
M5 =
M6 =
M8 =
H1/H2
H3/H4
H5/H6
H7/H8
iv
B
x2
Page 5

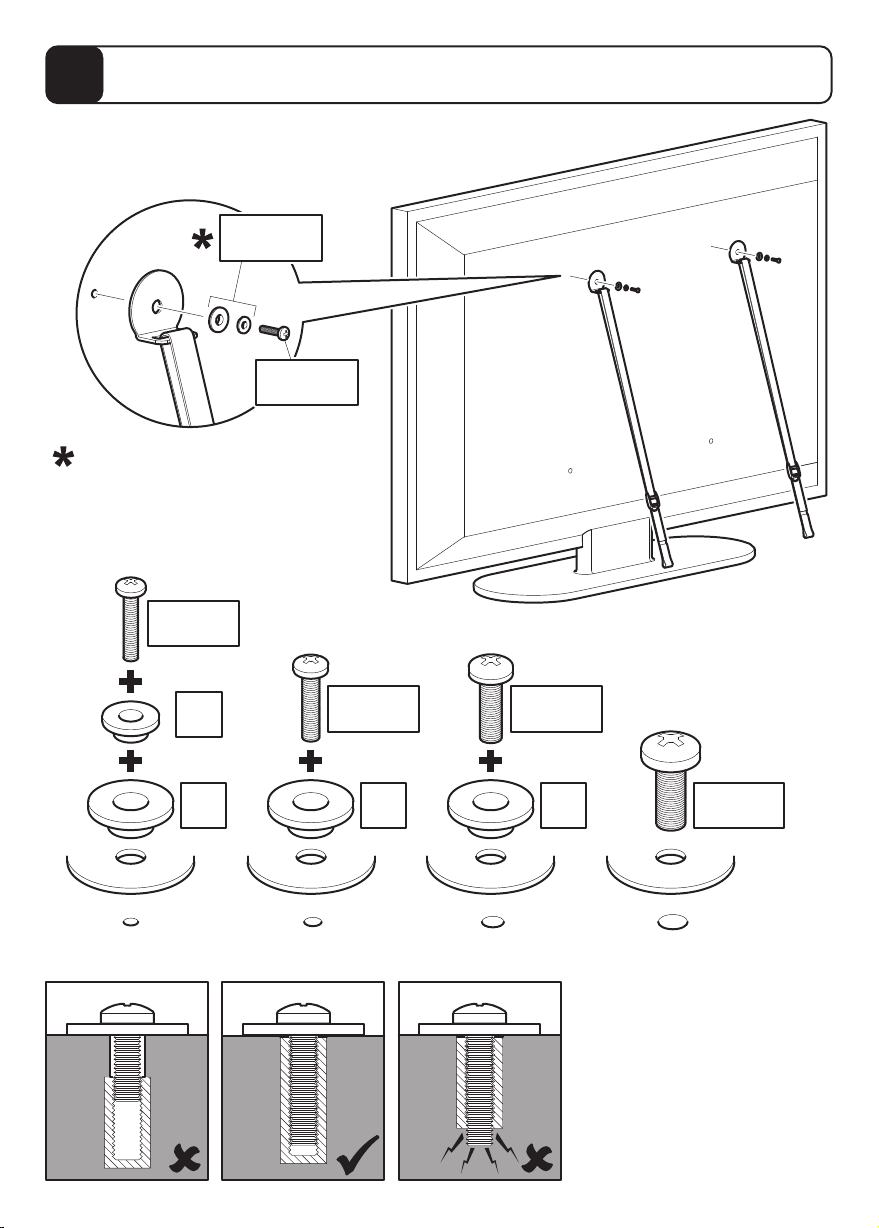

Attach the TV Straps
Coloque las correas del televisor
3
Attachez les courroies du téléviseur
I1/I2
H1-H8
Screw diameter dependant
Depende del diámetro de tornillo
Dépendant du diamètre de la vis
M4
I2
I1
x2
x2
x2
M5
H3/H4
I1
x2
x2
H1/H2
WARNING / ADVERTENCIA / AVERTISSEMENT
TV TV TV
M6
H5/H6
I1
Attach the bracket to the back
of your TV using suitable screw
and reducer combinations.
Coloque los soportes a la parte
posterior de su TV usando la
combinación adecuada de
tornillo y reductor.
Attachez l'applique au dos de
votre téléviseur en utilisant
une combinaison de vis et
joints adaptés
x2
x2
M8
H7/H8
x2
Page 6
Securing to Furniture or Wall
Asegurar al mueble o a la pared
Fixation à un meuble ou à un mur

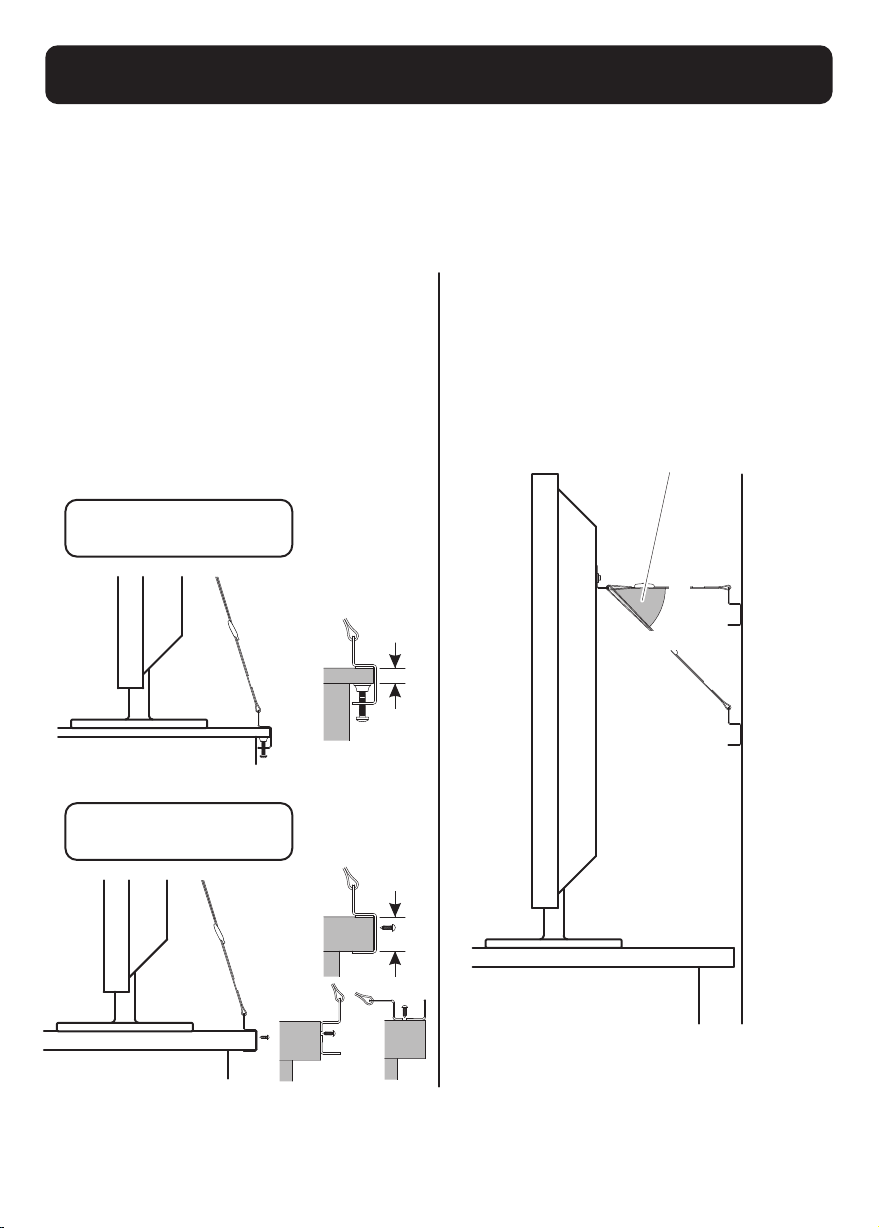

You can secure your TV to furniture or to the wall, decide how you will secure your TV
and follow the appropriate steps
Puede asegurar el televisor al mueble o a la pared, decida cómo va a asegurar el
televisor y siga los pasos adecuados
Vous pouvez fixer votre téléviseur à un meuble ou au mur. Décidez comment vous
souhaitez fixer votre téléviseur et suivez les étapes appropriées
Securing to Furniture - Follow step 4
Asegurar al mueble - siga el paso 4
Fixation à un meuble : suivez l'étape 4
You can secure your TV
to your furniture in 2 ways
Puede asegurar el televisor
al mueble de 2 formas
Vous pouvez fixer votre téléviseur
à un meuble de 2 façons
Clamp Method
Método con abrazaderas
Méthode par bloc d'attache
Min
4mm
Max
25mm
or / o / ou
Screw Method
Método del tornillo
Méthode avec vis
Min
19mm
Max
33mm
Securing to Wall - Follow step 5
Asegurar a la pared - siga el paso 5
Fixation au mur : suivez l'étape 5
Must be between 0° and 45°
Debe estar entre 0° y 45°
Doit être entre 0° et 45°
0°
45°
Decide how you will secure your TV and follow the appropriate steps
Decida cómo va a asegurar el televisor y siga los pasos adecuados
Décidez comment vous souhaitez fixer votre téléviseur et suivez les étapes appropriées
Page 7

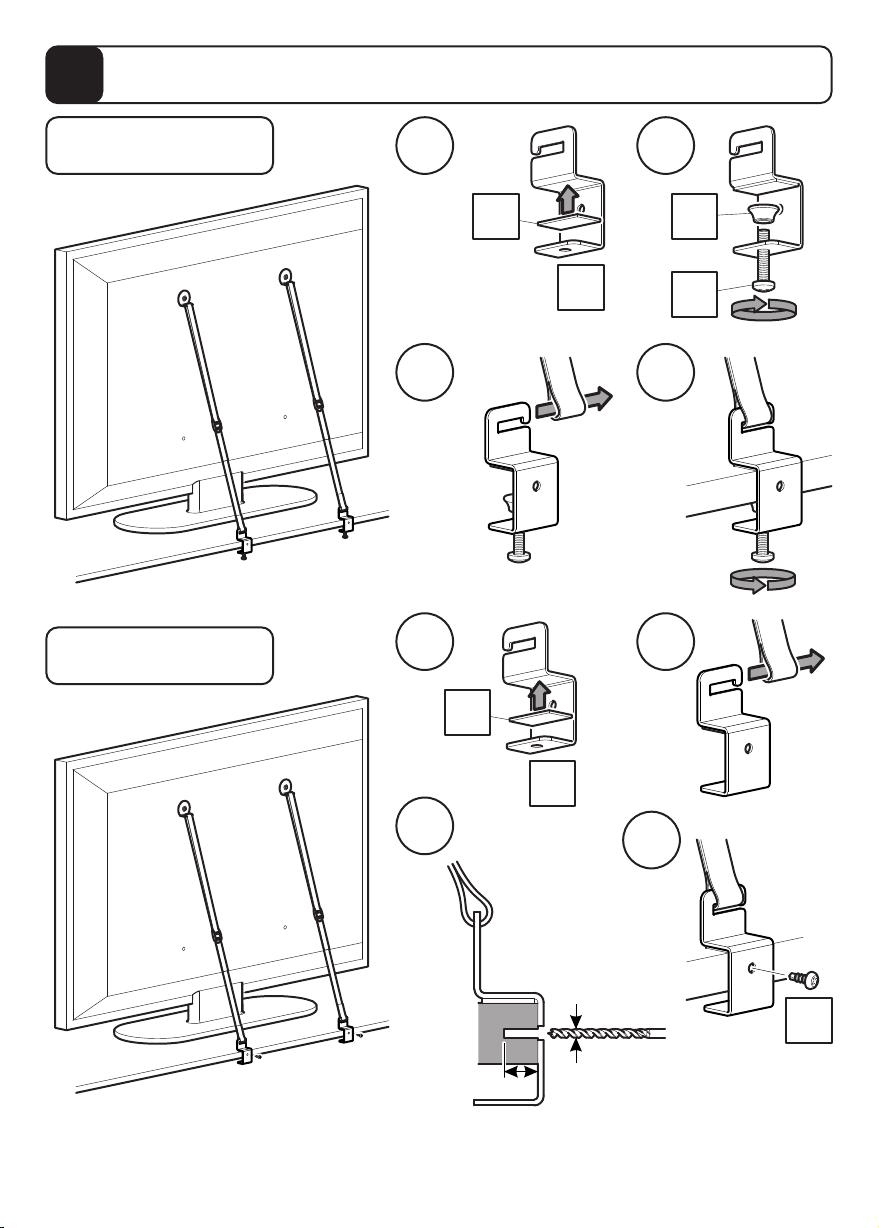

Securing to Furniture
Asegurar al mueble
4
Fixation à un meuble
Clamp Method
Método con abrazaderas
Méthode par bloc d'attache
i ii
E F
Screw Method
Método del tornillo
Méthode avec vis
D
iii
i ii
E
D
iii
iv
G
iv
Ø3mm
(1/8")
12mm (1/2")
Remove slack from the straps. Do not over tighten
Elimine la holgura de las correas. No apriete demasiado
Tendez les courroies. Ne serrez pas trop
J1
Page 8

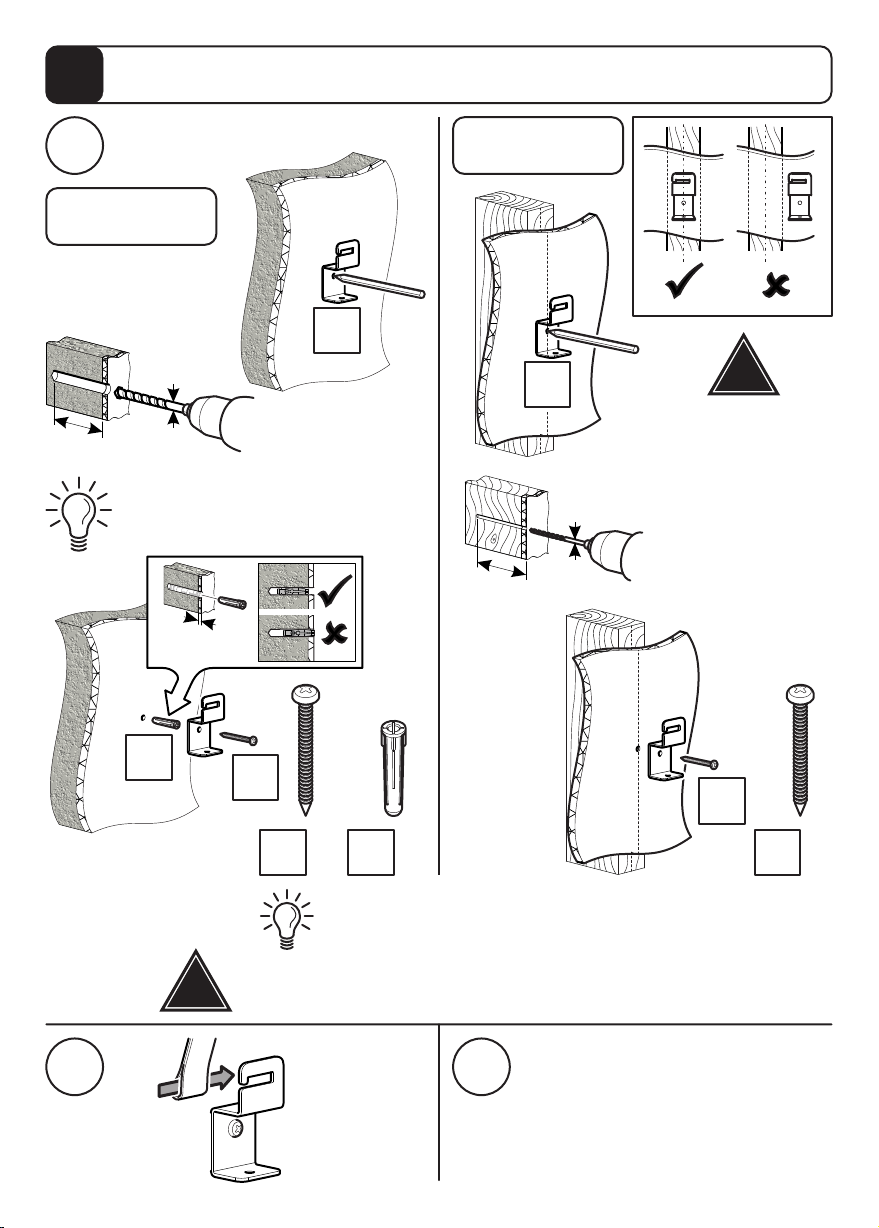

Securing to Wall
Asegurar a la pared
5
Fixation au mur
i
Solid Wall
Pared sólida
Mur solide
Wood Stud
Viga de madera
latte de bois
50mm (2")
Remove dust from hole
Elimine el polvo del agujero
Retirez la poussière du trou
Ø7mm
(17/64")
8mm (5/16")
K
D
D
Ø3mm
(1/8")
50mm (2")
MAX
J2
x2
J2
Lubricate screw thread with soap
Lubrifiez le pas de vis avec du savon
Lubrique la rosca del tornillo con jabón
DO NOT over tighten screws. Tighten screws by hand only
NE PAS visser les vis à fond.Visser à la main
!
NO sobre apriete los tornillos. Apriete los tornillos sólo a mano.
K
x2
!
Ensure bracket is in the
centre of the wood stud
Asegúrese de que el
soporte está en el centro
de la viga de madera
Assurez-vous que
l'applique est au centre
de la latte de bois
J2
x2
J2
ii
iii
Remove slack from the straps.
Do not over tighten
Elimine la holgura de las correas.
No apriete demasiado
Tendez les courroies.
Ne serrez pas trop
