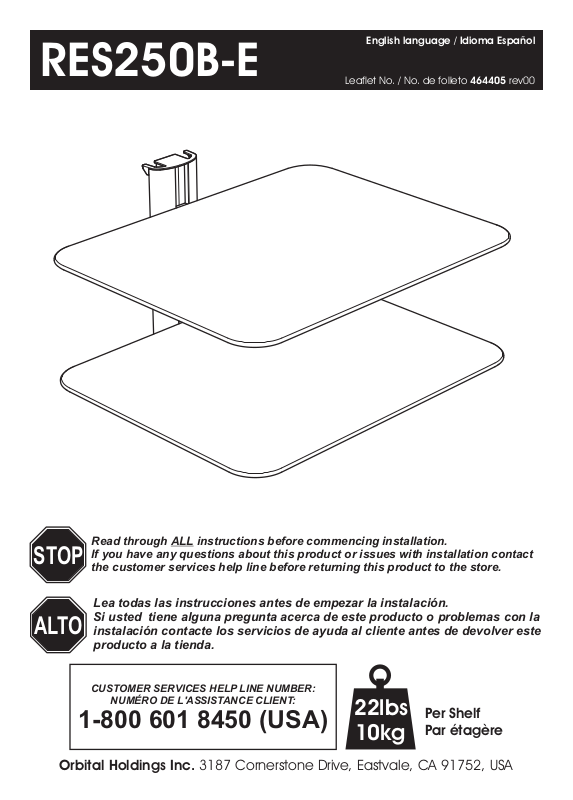

Page 1
English language / Idioma Español
RES250B-E
Leaflet No. / 464405 rev00No. de folleto
Read through ALL instructions before commencing installation.
STOP
ALTO
If you have any questions about this product or issues with installation contact
the customer services help line before returning this product to the store.
Lea todas las instrucciones antes de empezar la instalación.
Si usted tiene alguna pregunta acerca de este producto o problemas con la
instalación contacte los servicios de ayuda al cliente antes de devolver este
producto a la tienda.
CUSTOMER SERVICES HELP LINE NUMBER:
NUMÉRO DE L'ASSISTANCE CLIENT:
1-800 601 8450 (USA)
Orbital Holdings Inc. 3187 Cornerstone Drive, Eastvale, CA 91752, USA
22lbs
10kg
Per Shelf
Par étagère
Page 2
Index
Índice
Fitting the Wall Bracket
1
Fije la Placa a la Pared

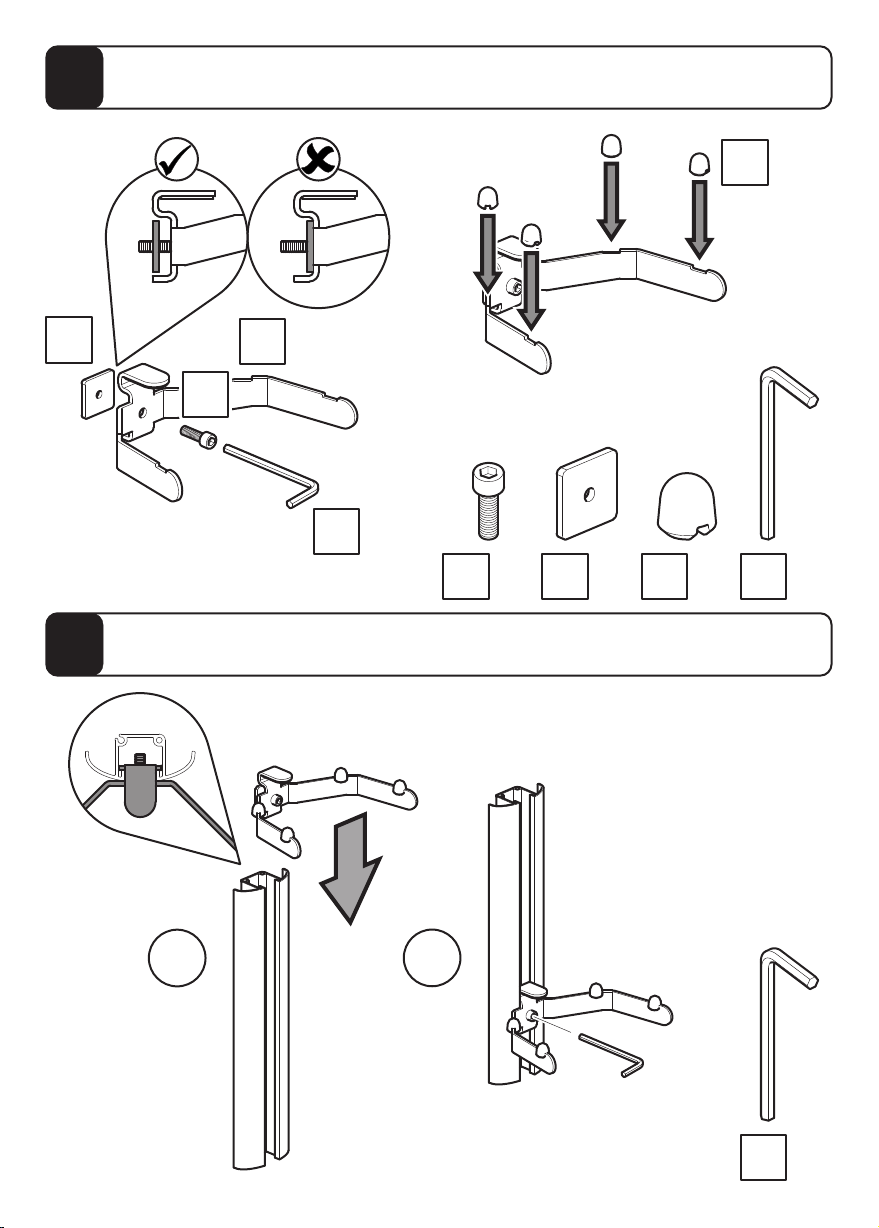

Assembing the Shelf Support
2
Montaje del soporte del estante
Fitting the Shelf Support
3
Adaptación del soporte del estante

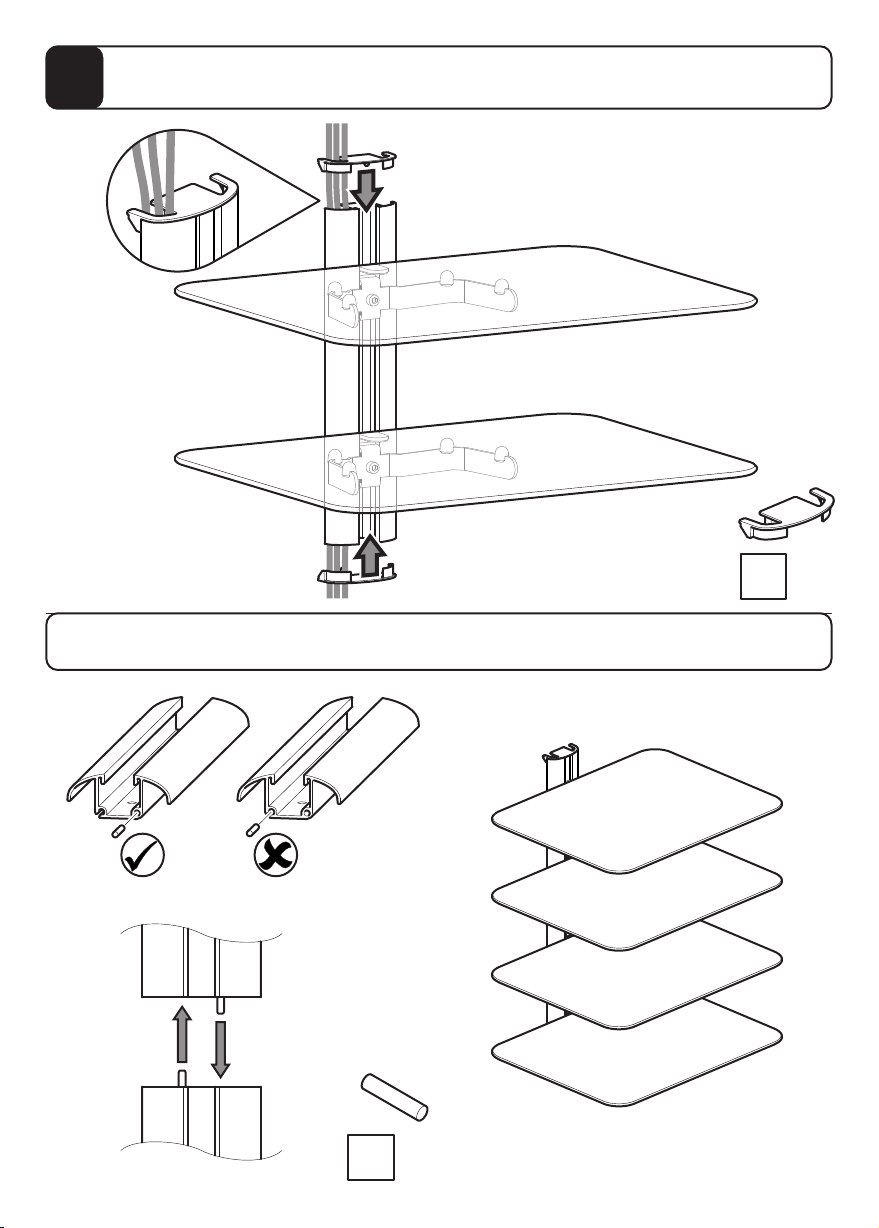

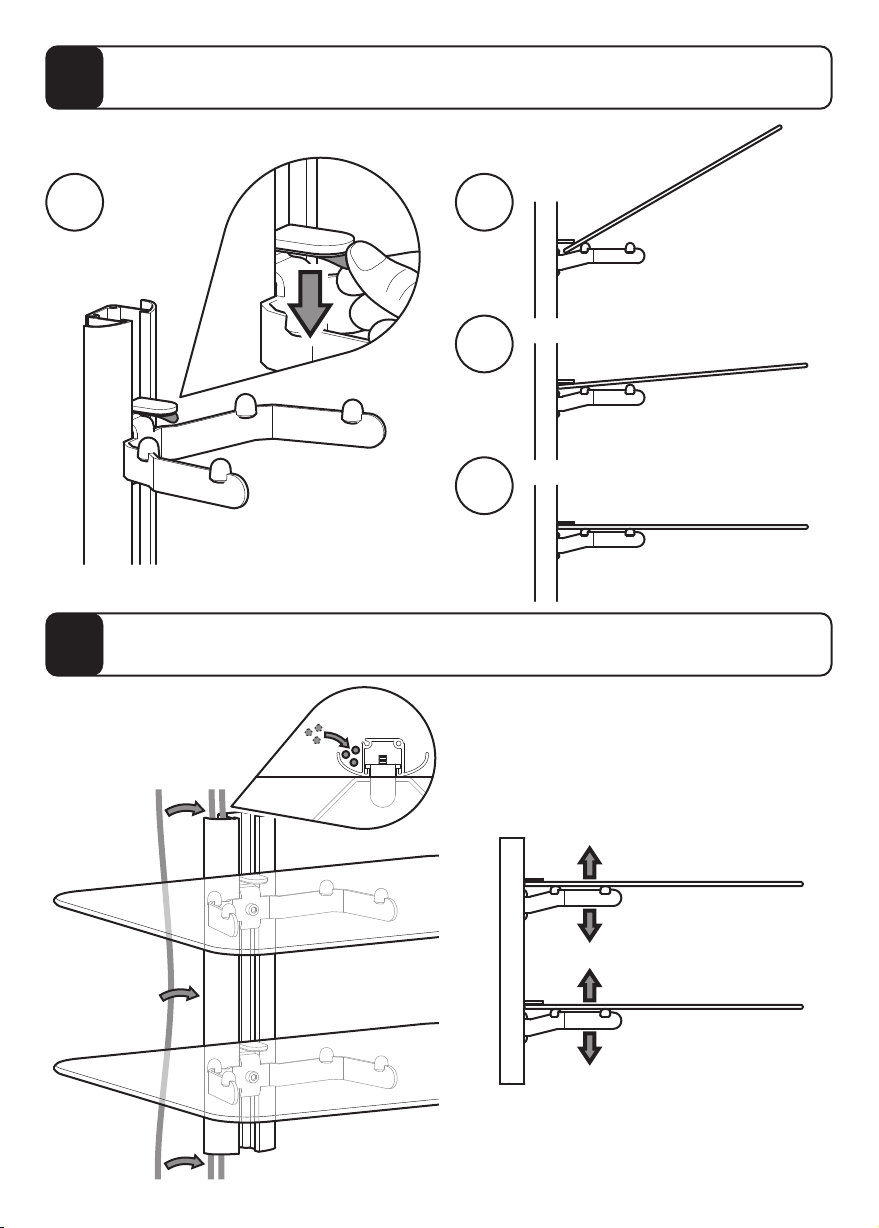

Fitting the Shelf
4
Ajuste de la plataforma
Cable Management and Adjustments
5
Manejo de cables y ajustes
Fitting the End Caps
6
Montaje de las tapas de los extremos
Retain all packaging in case the bracket needs to be returned.
Contents may vary from photography/ Illustrations.
You will not need all these parts, so expect there to be some left over depending upon the specification of your TV.
This product is intended for indoor use only. Use of this product outdoors could lead to failure and personal injury.
It is the responsibility of the installer to ensure that the mounting wall is of a suitable standard and void of any
services (eg gas, electricity, water etc).
AVF accept no responsibility for any damage or loss caused by installing this product in a sub standard wall.
Conserve todos los envasados en caso de que el soporte tenga que ser devuelto.
El contenido puede variar de la fotografía / ilustración.
No necesitará todas estas partes, espere que sobren algunas según las especificaciones de su TV.
Este producto está diseñado para el uso en el interior solamente. El uso de este producto en el exterior podría
llevar al fracaso y lesiones personales.
Es la responsabilidad del instalador de asegurarse de que la pared de montaje es de un nivel adecuado y
carece de todo los servicios (gas, electricidad, agua, etc.).
AVF no acepta ninguna responsabilidad por cualquier daño o pérdida causada por la instalación de este
producto en una pared inadecuada.
Page 3

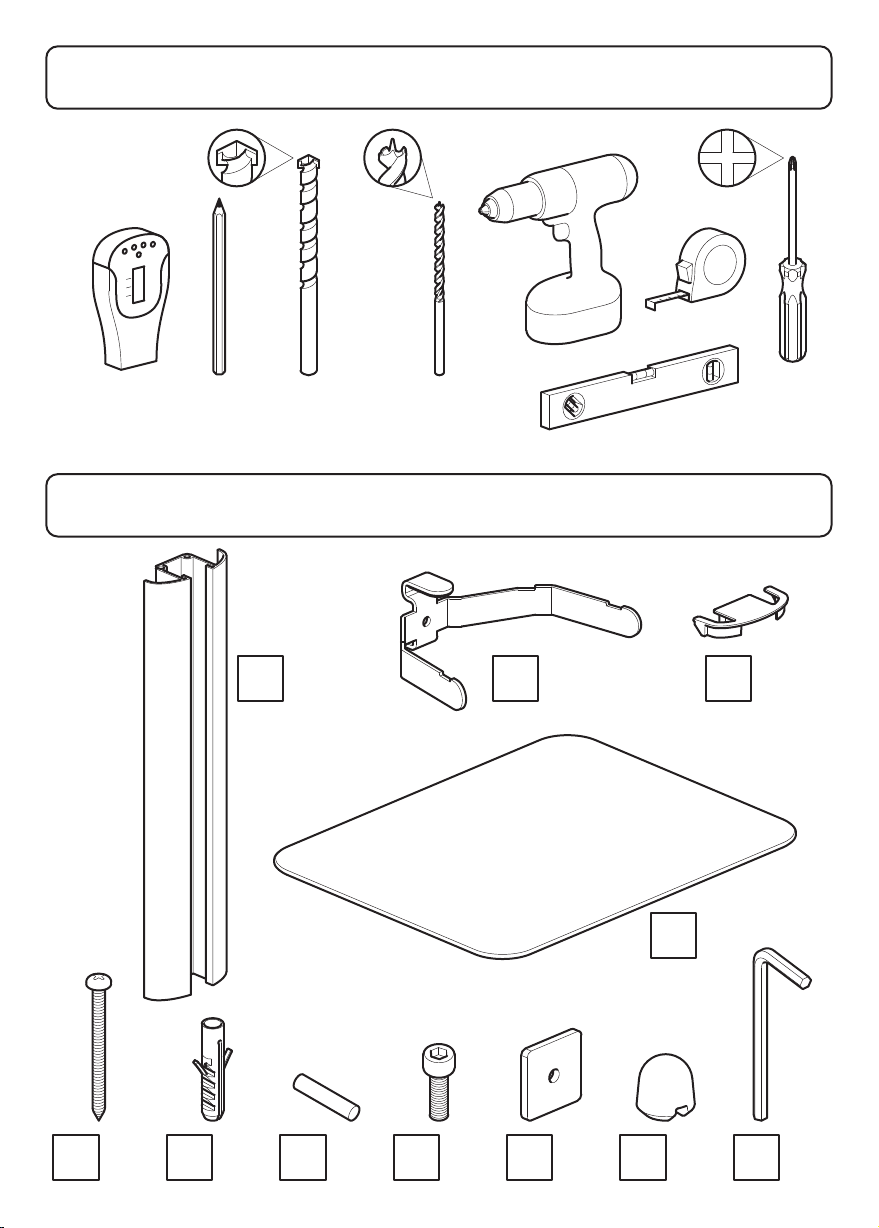

Tools Recommended
Herramientas recomendadas
Stud Finder
Detector de vigas
de madera
Ø8mm (5/16")
Masonry
Masonería
Piezas en la Caja
x1
A
Ø3mm (1/8")
Wood
Madera
Boxed Parts
B
x2
D
x2
C
x2
E
x2
F
x2
G
x1
H
x2
5mm
x2
I
J
x8
K
x1
Page 4

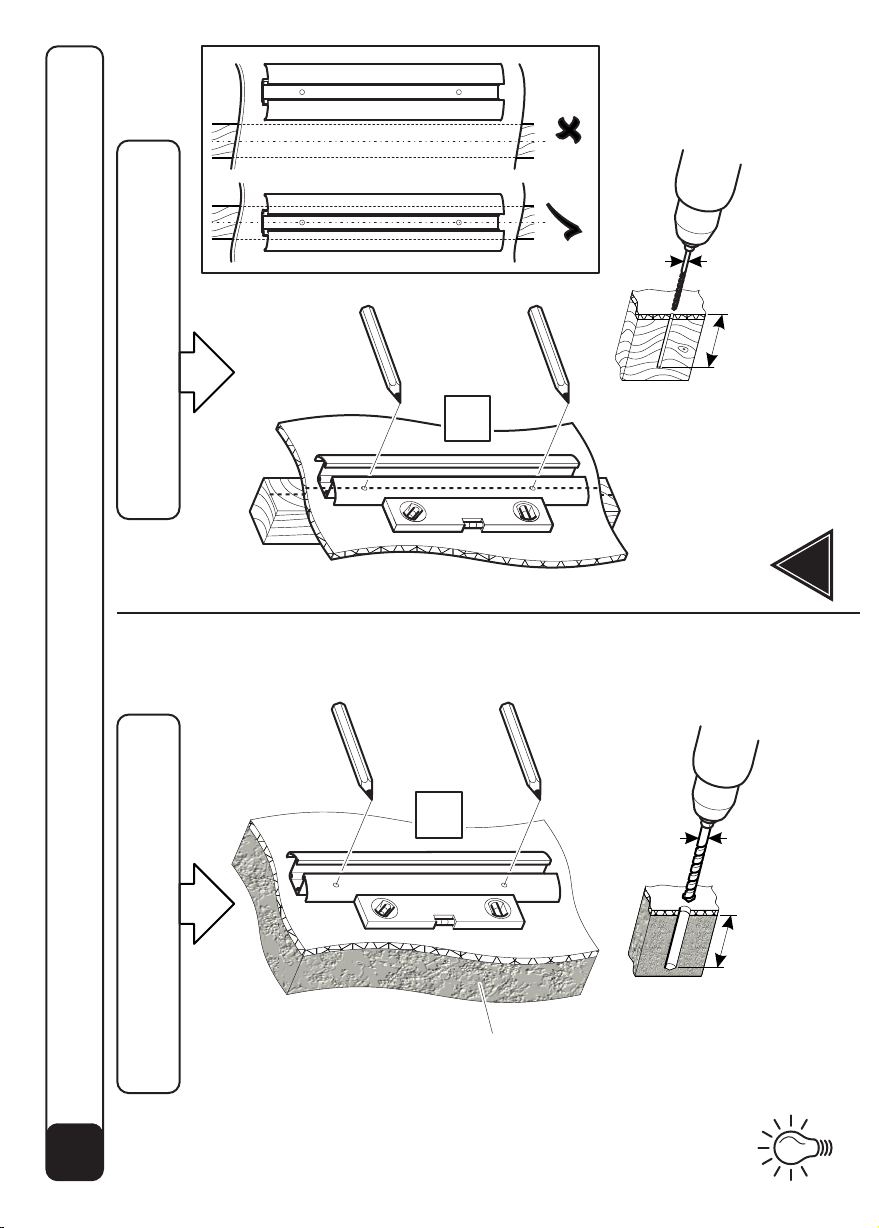

Wood Stud
Estructura de madera
A
A
(1/8")
Ø3mm
70mm (23/4")
Ensure bracket is in the centre of the wood stud
Asegúrese de que el soporte está en el centro de la viga
de madera
!
Fitting the Wall Bracket
Fije la Placa a la Pared
1
Solid Wall
Pared sólida
Concrete
Cemento
Ø8mm
(5/16")
70mm (23/4")
Remove dust from hole
Elimine el polvo del agujero
Page 5

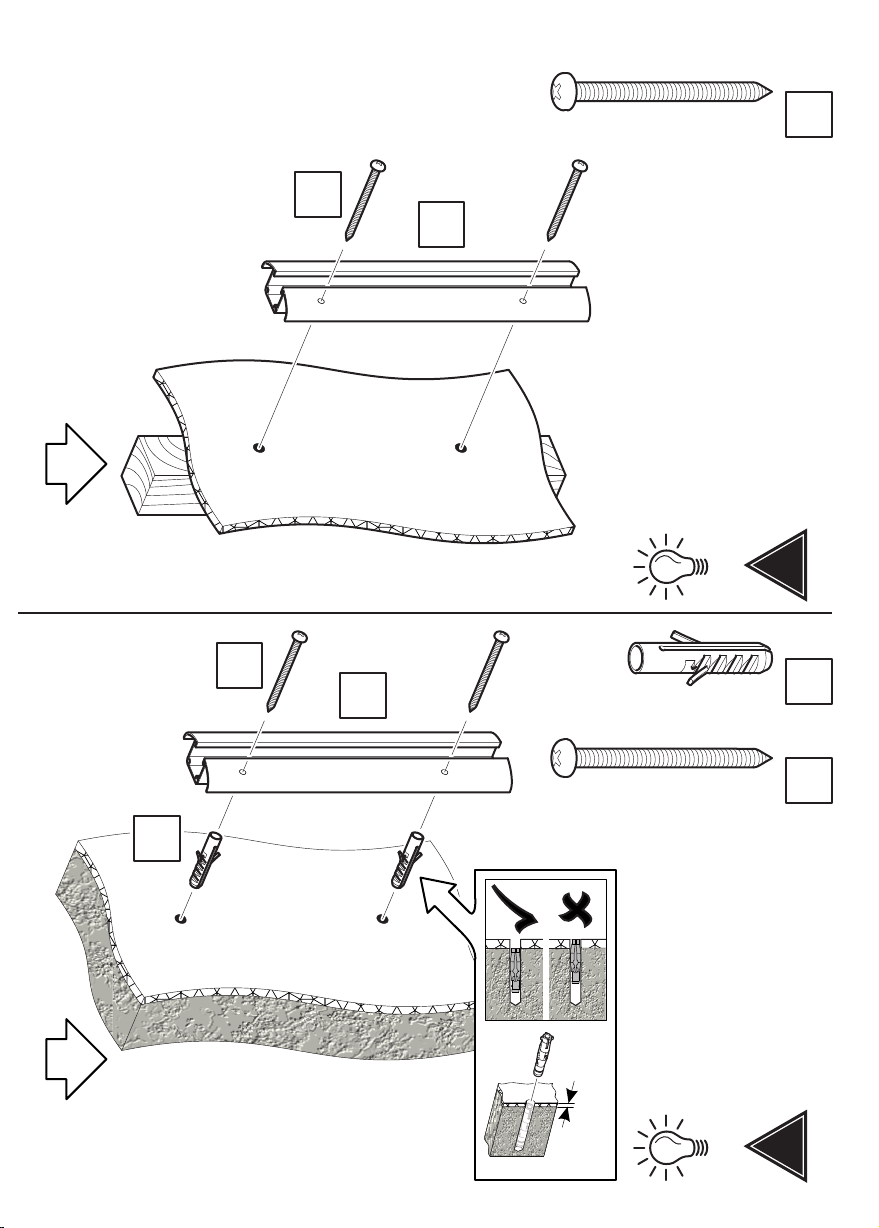

E
E
A
A
x2
E
Lubricate screw thread with soap
Lubrique la rosca del tornillo con jabón
DO NOT over tighten screws.
Tighten screws by hand only.
NO sobre apriete los tornillos.
Apriete los tornillos sólo a mano.
!
x2
F
F
MAX
8mm (5/16")
x2
E
Lubricate screw thread with soap
Lubrique la rosca del tornillo con jabón
DO NOT over tighten screws.
Tighten screws by hand only.
NO sobre apriete los tornillos.
Apriete los tornillos sólo a mano.
!
Page 6
Assembing the Shelf Support
2
Montaje del soporte del estante
J
x2
I
B
H
x2
K
Fitting the Shelf Support
3
Adaptación del soporte del estante
H
x2
5mm
x2
I
J
x8
K
x1
i
ii
K
5mm
x1
Page 7
Fitting the Shelf
4
Ajuste de la plataforma
i
Cable Management and Adjustments
5
Manejo de cables y ajustes
ii
iii
iv
Adjustable
Ajustable
Page 8
Fitting the End Caps
6
Montaje de las tapas de los extremos
Optional / Opcional
C
x2
G
x1
