ХОЛОДИЛЬНАЯ ТОРГОВАЯ ВИТРИНА-ШКАФ

VDC-360W

РУКОВОДСТВО

ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

Технические характеристики...........................................................................................................................3

Краткое введение............................................................................................................................................5

Рекомендации по технике безопасности.......................................................................................................7

Установка..........................................................................................................................................................9

Описание........................................................................................................................................................13

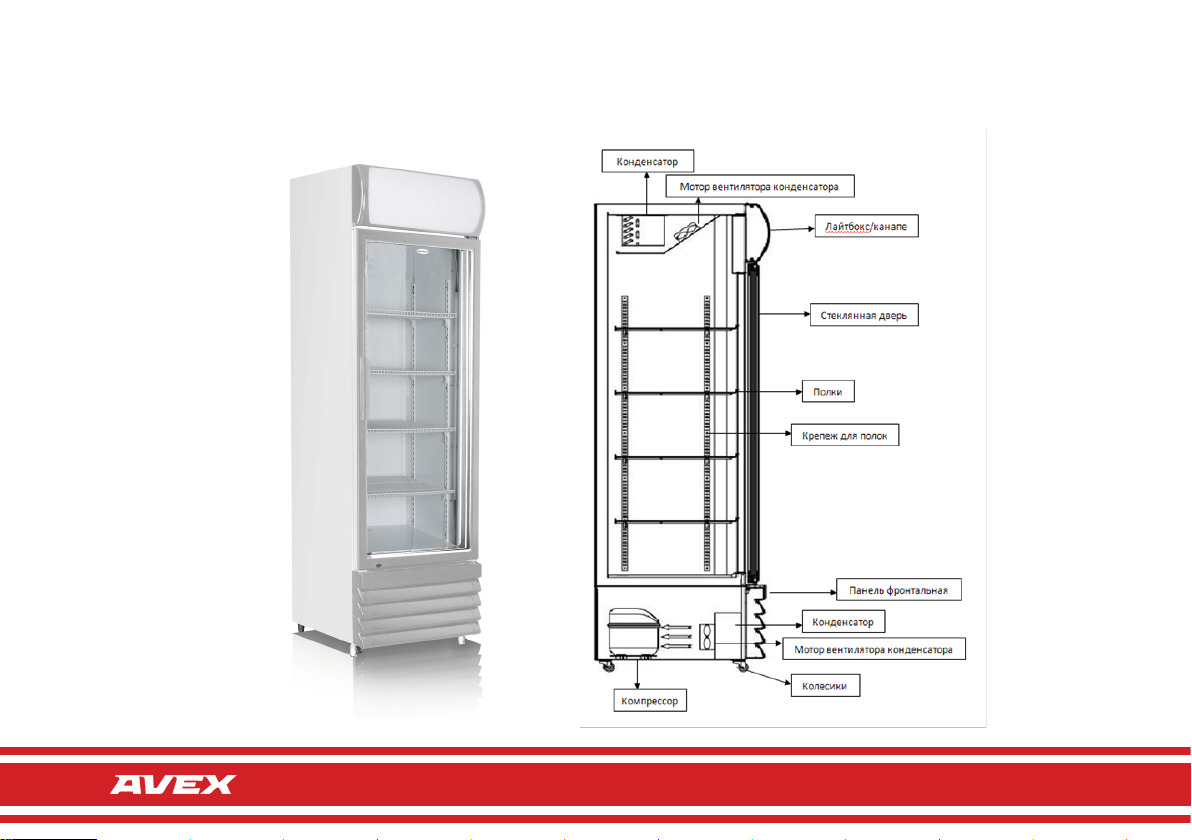

Устройство ВШ...............................................................................................................................................18

Порядок работы.............................................................................................................................................19

Полезные советы и рекомендации..............................................................................................................21

Чистка и уход..................................................................................................................................................21

Поиск и устранение неисправностей...........................................................................................................24

Утилизация.....................................................................................................................................................27

Условия гарантийных обязательств..............................................................................................................29

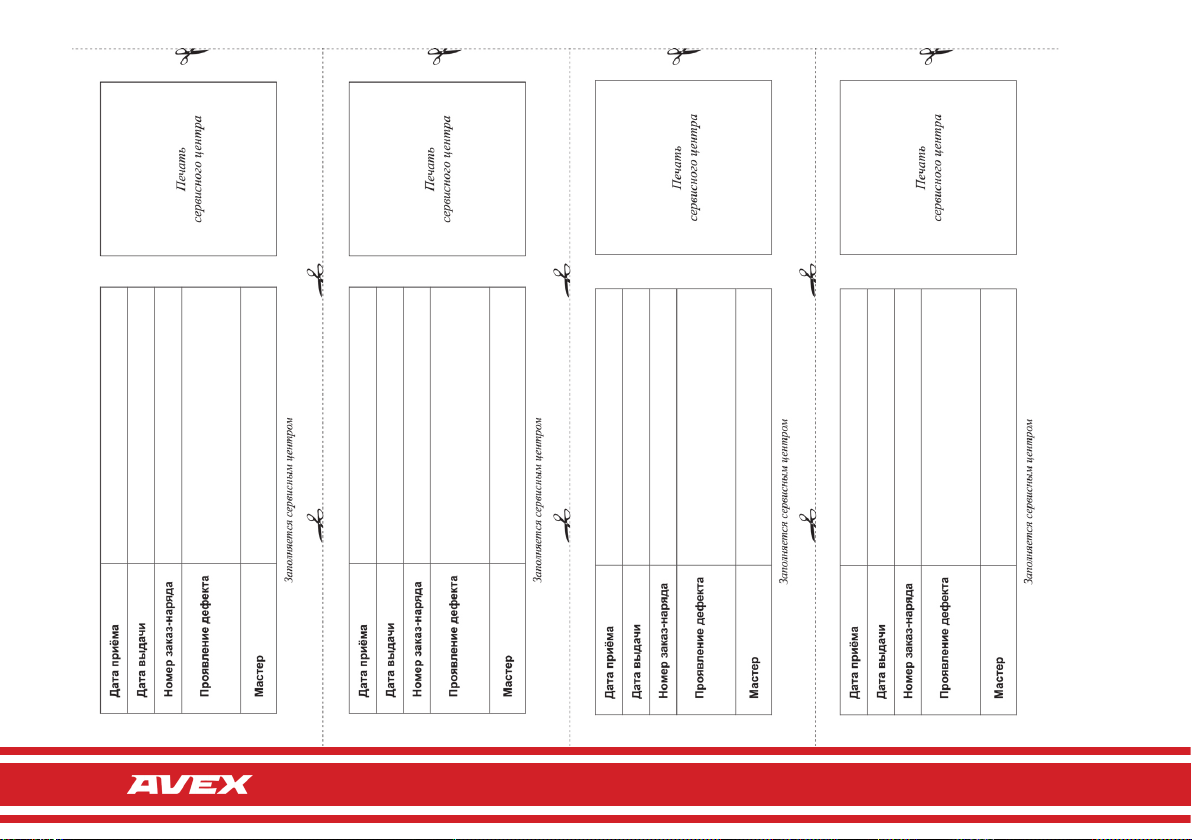

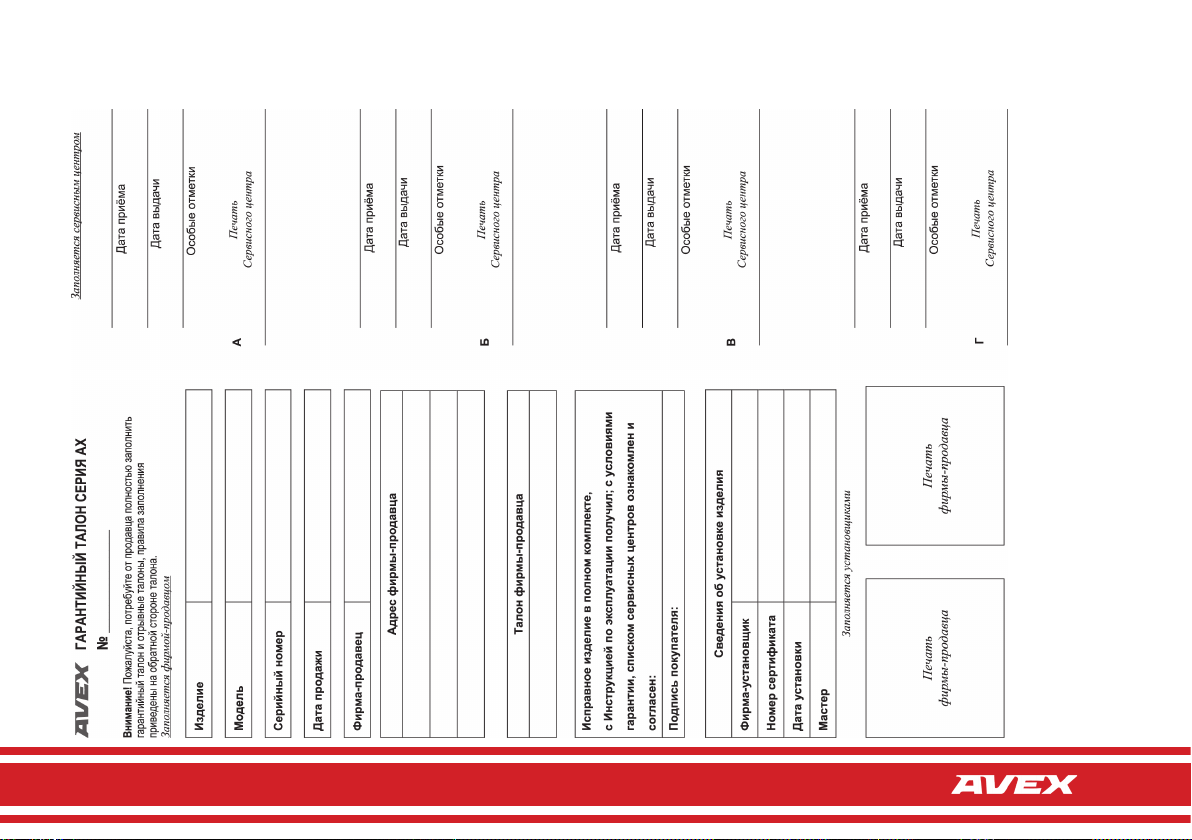

Гарантийный талон........................................................................................................................................31

...

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель VDC-360W Объем, л 360 Макс. загрузка бутылок 0.5л, шт 210

Макс. загрузка банок 0.33л, шт Занимаемая площадь пола, м2

Ножки/ролики/колесики 4/2 со стопором Управление механическое Тип двери* стекло** Кол-во полок 4 Максимальная нагрузка

полки, кг Рабочее напряжение 220-240 / 50 Температура внутри шкафа, °С 0 ~ +10 Климатический класс I Защитная классификация

сопротивлению электрическому удару

450

0,37

27-30

IP X 0

*с одной петлей, самозакрывающийся возвратный механизм **2хслойное закаленное

Класс влагозащиты IP X 0 Холодопроизводительность, Вт 285 Тип охлаждения Динамическое охлаждение Хладагент R134a (160 гр) Компрессор Secop Изоляционный

парообразующий газ Испаритель Copper n blade Конденсатор Copper n blade Регулятор температуры Механический с

Внутреннее освещение 1, вертикальное Замок и ключ 1 Класс энергопотребления В Энергопотребление, кВтч/24ч 2,4 Габариты без упаковки, мм

(ШхВхГ)

Cyclopentane, C5H20

термометром

610*610*1960

Габариты с упаковкой, мм (ШхВхГ)

Вес нетто, кг 75

655*655*2015

КРАТКОЕ ВВЕДЕНИЕ

Спасибо за выбор нашей продукции. Мы уверены, что Вы будете использовать нашу продукцию с удовольствием. Перед тем, как использовать холодильный торговый витрину-шкаф AVEX (далее ВШ), рекомендуется внимательно ознакомиться с инструкцией, в которой содержится подробная информация о его эксплуатации и функциях.

Наименование хладагента, потребляемая мощность, напряжение и ток указаны на табличке, размещенной на внутренней боковой стенке холодильника. ВШ соответствуют действующим европейским нормам по безопасности электрических приборов. Они были подвергнуты тщательным испытаниям и проверке для оценки их безопасности и надежности. Упаковочные материалы могут быть повторно использованы, поэтому советуем Вам отнести их в пункт сбора вторсырья.

Четкое следование требованиям настоящего руководства по эксплуатации гарантирует безотказную работу холодильного прибора.

• Пожалуйста, убедитесь, что все люди, использующие данный ВШ ознакомлены с инструкцией и мерами безопасности. Важно, чтобы установка была правильно выполнена и в соответствии требованиями безопасности.

• Рекомендуем Вам хранить данное Руководство пользователя вместе с ВШ для обращения к нему в будущем и/или, если оно понадобится следующим пользователям.

• Данный ВШ предназначен для использования исключительно внутри помещений, таких как столовых, магазинах, торговых центрах, офисах, гостиницах и других подобных местах; ВШ предназначены для демонстрации и продажи непосредственно из ВШ охлажденных напитков.

• Размещение ВШ на улице запрещается из-за опасности возникновения замыкания и/или поражения электрическим током!

• Если по каким-то причинам Вам пришлось установить ВШ в месте с повышенным уровнем влажности, необходимо установить электропредохранитель. Без него велика вероятность электрического удара.

•Если Вы заметили, что ВШ работает неправильно, обратитесь к разделу «Поиск и устранение неисправностей». Если информации в данном разделе недостаточно, свяжитесь со справочной службой по вопросам гарантийного и сервисного обслуживания по федеральному номеру 8-800700-12-25 (звонок по России бесплатный) для получения помощи или вызова уполномоченного специалиста.

РЕКОМЕНДАЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Общие правила техники безопасности

и ежедневного использования

• Храните напитки в соответствии с рекомендациями от производителя. Никогда не используйте механические или иные приспособления для ускорения процесса оттаивания, если иное не одобрено изготовителем. ВШ предназначен для хранения и демонстрации пива и других напитков. Использование ВШ не по назначению может привести к порче продуктов внутри.

• Никогда не бросайте предметы на полки, а аккуратно размещайте. Также не размещайте предметы (ёмкости) весом более 30 кг на одну полку, т.к. они не рассчитаны на такой вес.

• Убедитесь, что полки плотно установлены в ШК

• Не пытайтесь ремонтировать ВШ самостоятельно. Это опасно для Вас и технических параметров ВШ. Любое повреждение кабеля может привести к короткому замыканию, возгоранию или поражению электрическим током. Любой ремонт, установка и т.д. должны производиться уполномоченными техническими специалистами. Самостоятельная установка может оказаться причиной последующей утечки воды, фреона, удара электрическим током или пожара.

•Будьте осторожны и внимательны, чтобы не повредить трубки

холодильного контура.

• При открывании/закрывании двери, крепко держите дверную ручку и

следите за пальцами, чтобы не прищемить их.

• Не прислоняйтесь и не надавливайте на стекло двери сверх меры, иначе

стекло может треснуть и разбиться, а Вы, в свою очередь, получить травму.

• Никогда не пытайтесь вставить пальцы, палки и/или иные предметы в лопасти вентилятора. Лопасти вентилятора вращаются на высокой скорости, что может привести к нанесению травм, электрическому удару или некорректному функционированию ВШ.

• Не располагайте напитки вблизи от распределителя холодного воздуха. Соблюдайте размещение допустимого количества продуктов и напитков (бутылки, банки и т. п.) чтобы обеспечить нормальную циркуляция воздуха.

• Не размещайте тяжелые предметы поверх ВШ или сосуды с водой, так как эти предметы могу свалиться и нанести вред рядом находящимся людям и предметам. Если же опрокинется сосуд с водой, это может привести к замыканию и/или поражения электрическим током!

• Не размещайте горячие предметы вблизи пластиковых деталей данного прибора. Также держите ВШ вдали от прямых солнечных лучей, так как это так тоже может повлиять на КПД охлаждения.

Безопасность детей и лиц

с ограниченными способностями

• Не рекомендуется пользоваться ВШ детям, людям с ограниченными физическими или умственными возможностями, людям с недостаточным опытом и знаниями о ВШ, за исключением случаев использования ВШ под надзором людей, ответственных за их безопасность.

• Никогда не цепляйтесь, не весите на дверях, на забирайтесь на ВШ. ВШ может опрокинуться, что приведет к нанесению вреда Вам и самому ВШ.

Безопасность при работе с электричеством

• Удалите упаковку и выполните проверку прибора. При обнаружении механических повреждений не включайте ВШ в сеть. Обратитесь в магазин, в котором он был приобретен. В этом случае сохраните все упаковочные материалы.

• После установки, рекомендуется выждать паузу примерно в 4 часа перед подключением ВШ, это необходимо для возврата хладагента в компрессор.

• ВШ должен быть подключен только к однофазной сети переменного тока 220 ~ 240В/50Гц. Если у Вас бывают скачки напряжения, то рекомендуется

использовать стабилизатор напряжения с автоматической регулировкой напряжения.

• Питание в розетке должно соответствовать показателям аппарата, розетка также должна быть с заземлением.

• В случае внепланового выключения электричества, подождите не менее 5 минут, прежде чем снова включать ВШ. Если же Вы включите ВШ сразу, это может привести к выбиванию пробок, активировать предохранитель, перегрузку компрессора и т.п. повреждения.

• Убедитесь, что вилка и провод не повреждены. В противном случае, включение может привести к короткому замыканию, поражению электрическим током или перегреву и даже вызвать пожар.

• Подключайте ВШ только в соответствующую розетку, предназначенную для подключения ВШ. Не используйте удлинители или несоответствующие розетки. Подключайте ВШ к розетке, расположенной в легкодоступном для быстрого отключения месте.

ЗАПРЕЩАЕТСЯ подключение холодильника к электрической сети с использованием

удлинителей. При необходимости замены сетевого шнура при его повреждении, или на шнур иной длины, необходимо обратиться в мастерскую по сервисному обслуживанию.

ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ ПЕРЕХОДНИКОВ И ТРОЙНИКОВ, ЧТО МОЖЕТ ВЫЗВАТЬ ПОДОГРЕВ И ПОДГОРАНИЕ КОНТАКТОВ.

• Отключайте ВШ (из сети электропитания в том числе) перед очисткой или его перемещением.

•При отключении ВШ от сетевой розетки всегда придерживайте вилку. Не тяните за шнур питания.

• Не используйте ВШ, если плафон/крышка лампы внутреннего освещения отсутствует.

• Любой электрический компонент может быть заменен или отремонтирован только представителем сертифицированной сервисной службы. Должны использоваться только оригинальные запасные части.

• Не используйте/не держите другие электрические приборы, такие как аппараты для приготовления мороженого внутри ВШ, если это не одобрено заводом-изготовителем.

Хладагент и риск возникновения пожара

• ВШ содержит небольшое количество хладагента (R134a) в холодильном контуре.

• Если ВШ содержит хладагент R134a, который не опасен для окружающей среды, но горюч, убедитесь, что трубки с хладагентом не были повреждены
