ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Уважаемый покупатель.........................................................................................................................................................3
Рекомендации покупателю...................................................................................................................................................4
Технические характеристики.................................................................................................................................................4
Требования по технике безопасности...................................................................................................................................5
Описание вытяжки.................................................................................................................................................................7
Комплектация.......................................................................................................................................................................7
Сенсорная панель управления..............................................................................................................................................8
Режимы работы вытяжки.....................................................................................................................................................8
Размещение вытяжки..........................................................................................................................................................10
Подключение к электросети...............................................................................................................................................11
Обслуживание и уход за вытяжкой..................................................................................................................................11
Возможные неисправности вытяжки...............................................................................................................................13
Условия гарантийного обслуживания.................................................................................................................................14
Утилизация прибора............................................................................................................................................................14
Гарантия и сервис................................................................................................................................................................15

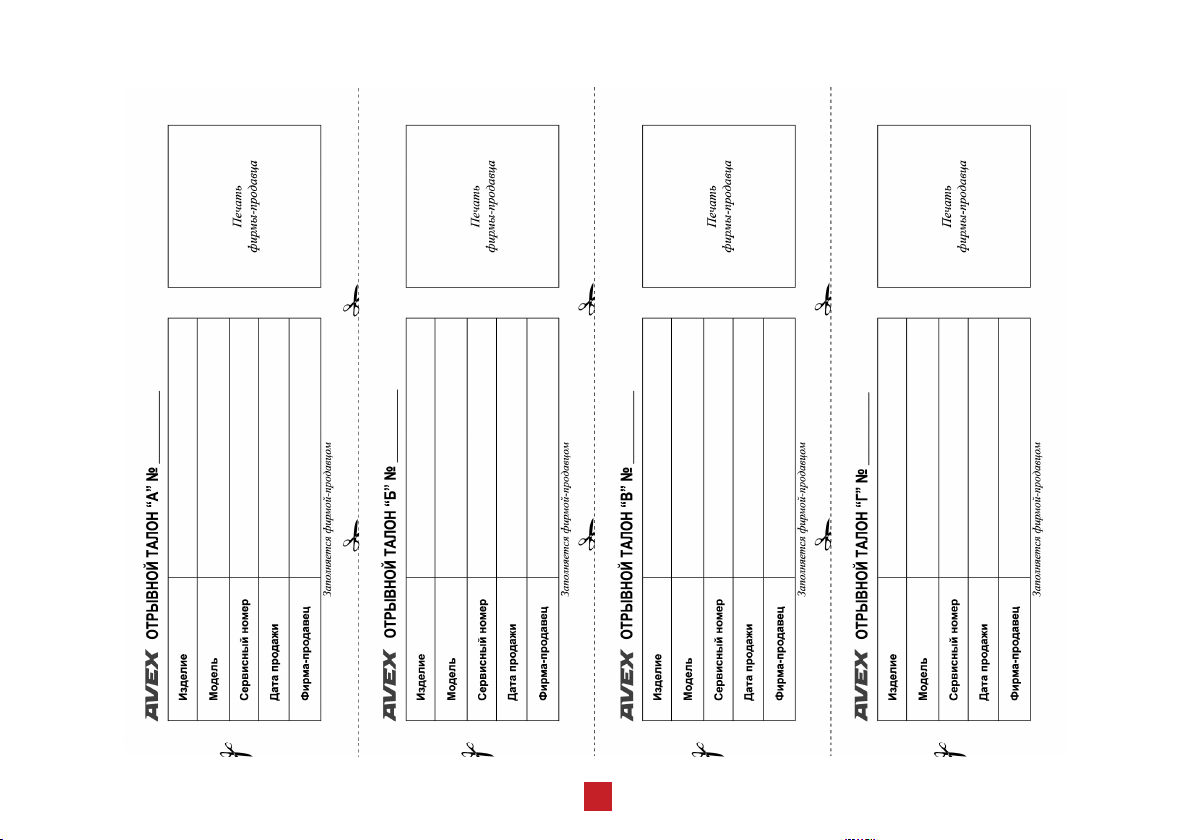

Гарантийный талон..............................................................................................................................................................17
2
Page 3
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Поздравляем Вас с приобретением вытяжки AVEX. При правильном использовании она прослужит Вам долгие
годы. Внимательно прочитайте данную инструкцию и сохраните ее для дальнейшего использования.
Компания «Интер-Трейд» предлагает богатый ассортимент товаров AVEX для дома и кухни, а также продукты для персонального ухода. Техника AVEX - это устройства, которые возьмут на себя часть Ваших домашних забот, помогут готовить
вкусные блюда или заботиться о красоте и здоровье.
Продукция AVEX сочетает утонченный дизайн, функциональность и доступные цены, а также соответствует требованиям самых высоких мировых стандартов качества.
Цель компании - угодить даже самому взыскательному покупателю, поэтому компания производит постоянные исследования потребностей рынка и активно развивает послепродажный сервис. Все это в совокупности становится основой для
долгосрочных и стабильных взаимоотношений с клиентами.
Пожалуйста, внимательно изучите настоящую инструкцию. Она содержит важные указания по безопасности, эксплуатации изделия и уходу за ним. Позаботьтесь о сохранности настоящего по эксплуатации и, если вытяж-
ка перейдет к другому хозяину, передайте ее вместе с прибором.
Пожалуйста, убедитесь, что все люди, использующие данный прибор ознакомлены с и мерами безопасности.
Данный прибор предназначен для использования в быту, кухнях-столовых и других подобных местах.
Производитель, равно как импортер, не несут ответственности перед конечным пользователем, если он по каким-то
причинам не ознакомился с должным образом. Если по каким-то причинам инструкция была утеряна
или испорчена, что препятствует ознакомлению с , Вы всегда можете обратиться в справочную службу,
либо самостоятельно ознакомиться/скачать инструкцию на официальном сайте www.avex-bt.ru.
Если Вы заметили, что прибор работает неправильно, еще раз внимательно изучите . Если же информации
в Руководстве недостаточно, свяжитесь со справочной службой по вопросам гарантийного и сервисного обслуживания
по федеральному номеру 8-800-700-12-25 (звонок по России бесплатный) для получения помощи или вызова уполномоченного специалиста.
3
Page 4
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
При покупке вытяжки необходимо проверить ее на отсутствие механических повреждений конструкции, внешних оформлений и упаковки, на функционирование, на сохранность гарантийных пломб, на соответствие спецификации и комплектности.
проверка на функционирование является обязанностью продавца. Проверьте наличие гарантийного
и отрывного талонов и правильность их заполнения (наличие даты продажи и печати фирмы-продавца). Сохраняйте кассовый чек, Инструкцию по эксплуатации и гарантийный талон до конца гарантийного срока эксплуатации.
Во избежание повреждения варочной поверхности при транспортировании в упаковке изготовителя соблюдайте
меры предосторожности:
- оберегайте от резких толчков и падений;
- избегайте длительного пребывания под дождем или мокрым снегом.
s
Тип управления сенсорное
Количество скоростей 3
Фильтр алюминиевый
Размеры (мм) (без декоративного кожуха) 630*580*390
Вес (кг) (нетто / брутто) 8,2 / 11,8
Производительность (м3/ч) 650
Уровень шума (дБ) не более 64
Освещение (Вт) 2х1
Общая потребляемая мощность (Вт) 192
Мощность двигателя (Вт) 190
Диапазон номинальных напряжений (В) 220-240
Номинальная частота (Гц) 50
Цвет черный
4
Page 5
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
- Соблюдайте особую осторожность, когда вытяжка работает одновременно с открытым газом или горелкой, которая
зависит от поступления воздуха (либо от любых других источников, отличных от электроэнергии), так как вытяжка
вытягивает воздух, нужный для горения. В этом случае необходимо обеспечить дополнительную вентиляцию помещения.
- Обеспечьте соответствующую вентиляцию в помещении для безопасного использования кухонной вытяжки. В случае использования вытяжки одновременно с другими обогревательными устройствами (масляные радиаторы, газовые печи и т.д.), кроме электрических, может потребоваться дополнительная вентиляция помещения.
- Вытяжку следует устанавливать, соблюдая следующие правила:
1. Над электрическими плитами на высоте не менее 65 см.
2. Над газовыми горелками - не менее 75 см.
- Ни в коем случае не доставайте и не проводите какие-либо другие операции с жироулавливающими фильтрами,
когда вытяжка включена.
- Не трогайте плафон лампы в течение получаса (30 мин.) с момента выключения вытяжки.
Во избежание повреждения фильтров и для предотвращения пожароопасных ситуаций, пламя газовых конфорок
всегда должно быть закрыто посудой.
5
Page 6
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
- Во время процесса приготовления пищи не допускайте ситуаций, когда горячее масло осталось на включенной плите, так как это может стать причиной возгорания неочищенного алюминиевого жироулавливающего фильтра.
- Данная кухонная вытяжка предназначена для работы в бытовых условиях.
Перед тем, как приступить к любой операции по очистке вытяжки или ремонту убедитесь, что вытяжка отключена от
электросети.
Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, чувствительными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся
под контролем или не проинструктированы об использовании прибора лицом ответственным за их безопасность.
6
Page 7
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

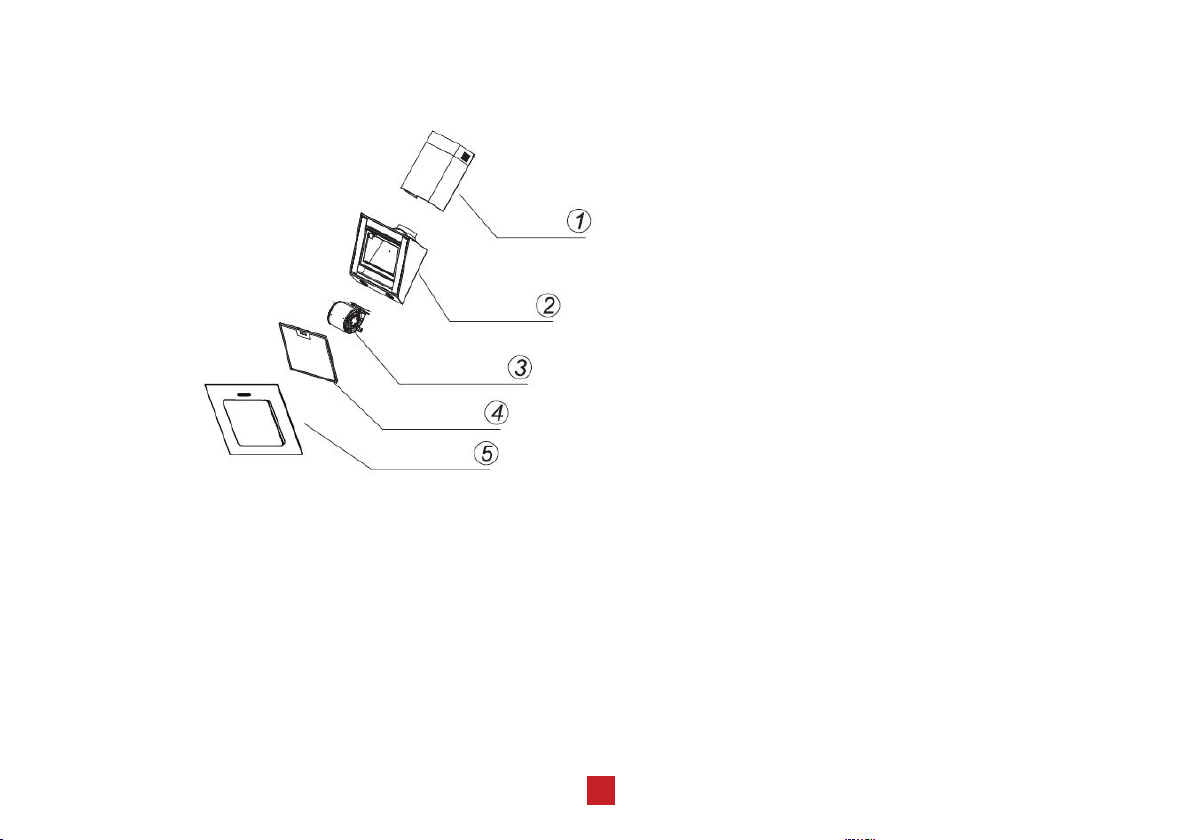

рис.1
1. Декоративный кожух вытяжки (внешний/внутренний);
2. Корпус вытяжки;
3. Мотор;
1. Вытяжка;
2. Декоративный кожух;
3. Руководство по эксплуатации.
4. Кассетный алюминиевый жироулавливающий фильтр;
5. Стекло.
* Производитель и импортер оставляют за собой право изменять конструкцию, технические характеристики, функции, внешний вид и комплектацию товара без предварительного уведомления.
Вся представленная в инструкции информация, касающаяся комплектаций, технических характеристик, функций, цветовых сочетаний носит
информационный характер и ни при каких условиях не является публичной офертой.
7
Page 8
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

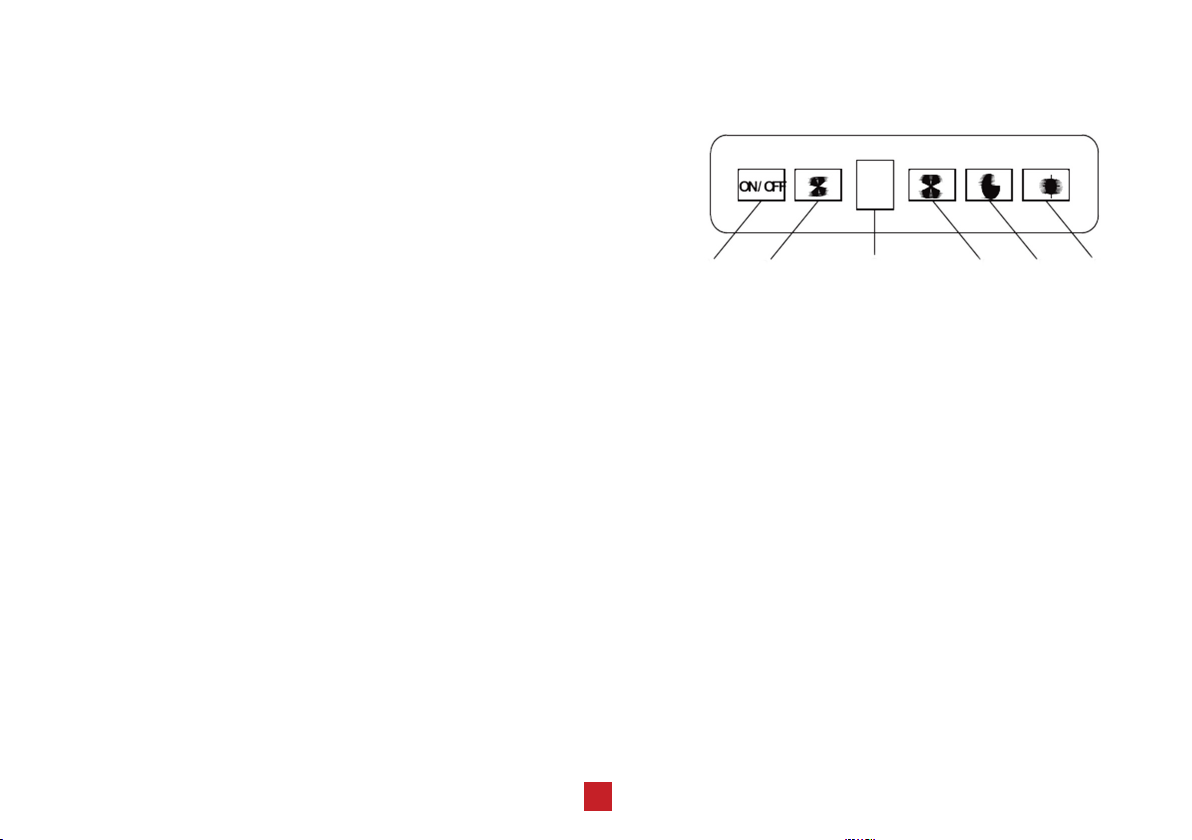

1 – При первом включении вытяжки по умолчанию установится
второй уровень мощности.
2 – При нажатии мощность снизится на 1 ступень
3 – На дисплее отображается уровень мощности.
4 – При нажатии мощность снизится на 1 ступень
5 – При нажатии замигает отображаемый на дисплее уровень
мощности и вытяжка отключится автоматически через 15 минут.
Для этого необходимо удерживать кнопку таймера 3 секунды.
Для отключения таймера достаточно одного нажатия.
2. 3. 4.
Панель управления
6.1.
5.

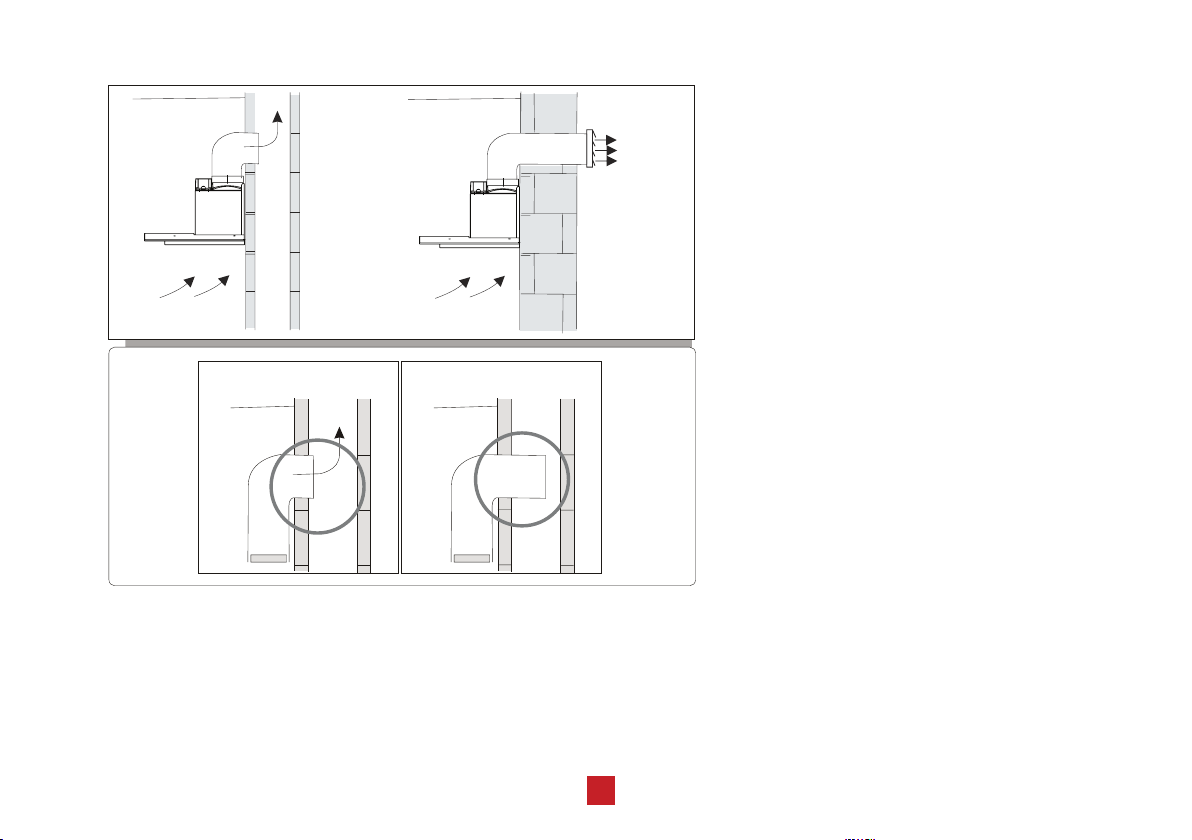

Вытяжка работает в режиме отвода воздуха. Все кухонные испарения, гарь, копоть, запахи, проходя через металлические (алюминиевые) жироулавливающие фильтры, выводятся за пределы помещения при помощи гофрированной
трубы или пластикового воздуховода, который подключается к вентиляционной шахте.
8
Page 9
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
.5.1
ПРАВИЛЬНО НЕПРАВИЛЬНО
Если вытяжка работает в режиме рециркуляции (опционально), то она не подключается к вентиляционной шахте.
Воздух проходит через вытяжку внутри кухни. При работе вытяжки в таком режиме, на нее должны быть установлены
одноразовые угольные фильтры (приобретаются отдельно). Комплект рассчитан на 2-4 месяца эксплуатации (зависит
от частоты использования вытяжки). По прошествии 2-4 месяцев комплект угольных фильтров следует заменить на
новый для улучшения эффективности работы вытяжки. При использовании вытяжки в режиме рециркуляции снижается ее производительность.
.5.2
9
Page 10
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

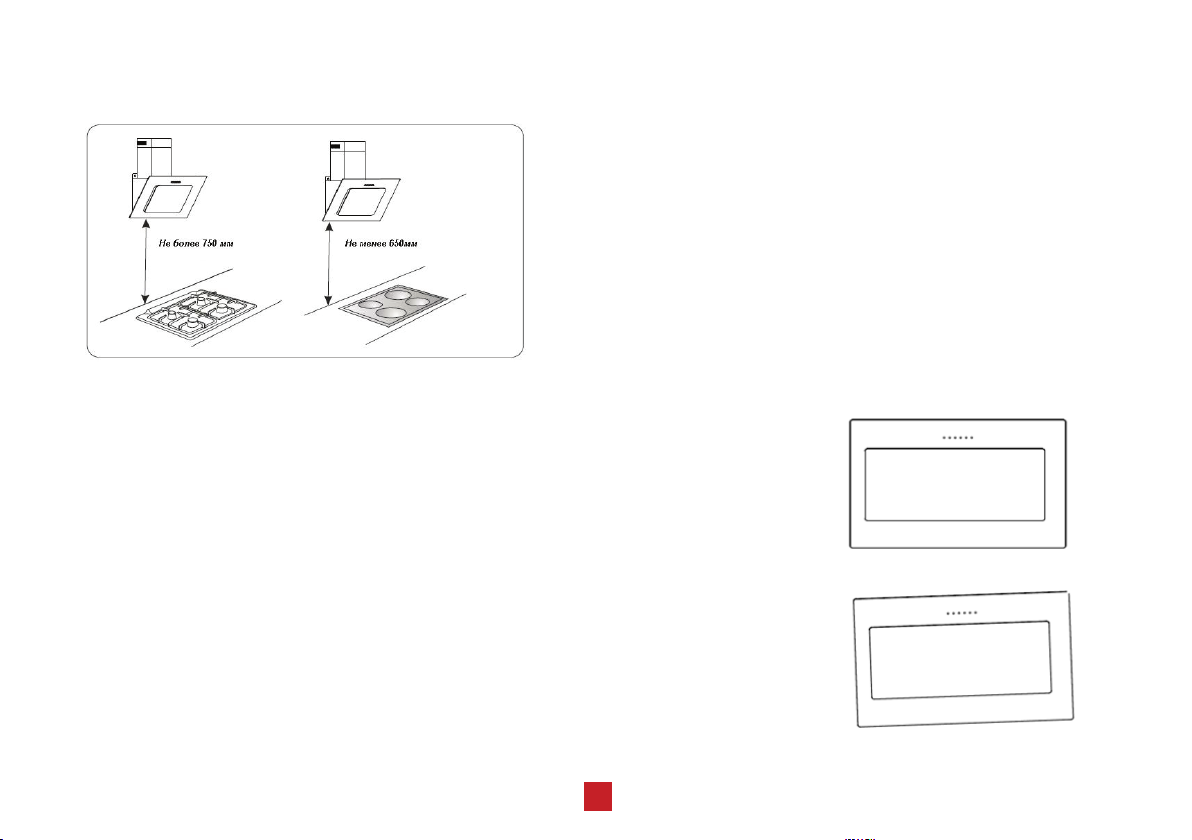

Как уже говорилось в разделе «ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ», вытяжка должна быть установлена
на расстоянии 65 см - 75 см над варочной поверхностью.
Перед монтажом вытяжки проверьте техническую исправность вытяжки путем
подключения ее к электрической сети и проверки всех функций. Не снимайте
защитную пленку с вытяжки из нержавеющей стали.
Если вытяжка работает исправно, приступайте к ее монтажу. Если нет, обратитесь в сервисный центр, указанный в гарантийном талоне.
Верно
Защитную пленку с вытяжки из нержавеющей стали или из стекла рекомендуется снимать только после окончания монтажа.
10
Неверно
Page 11
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Данная модель вытяжки эксплуатируется при напряжении в сети 220-240В~/50Гц Вытяжка должна быть подключена
в розетку с заземлением и установлена в соответствии с правилами.
Если необходимо, подсоедините вытяжку прямо к сети питания.
Вытяжка должна быть подсоединена к сети питания только квалифицированным специалистом. Рекомендуется включать вытяжку в электрическую сеть через автоматический предохранитель.
Перед ремонтом всегда отключайте вытяжку от электросети.
Для очистки внешней поверхности стальных, медных и латунных поверхностей используйте специальные средства.
Никогда не используйте для ухода за вытяжкой абразивные моющие средства.
Любые кислотные вещества, такие как лимонный сок и/или масло, которые попадают на вытяжку, должны быть бережно
устранены.
Для получения высокого коэффициента полезного действия Вашей вытяжки очень важно чистить алюминиевый жироулавливающий фильтр, так как он, удерживая пыль, масло и т.д., засоряется.
Для очистки фильтра используйте средство для очистки нагара в духовках вместе с моющим средством для мытья
посуды. Фильтр следует предварительно замочить в горячей воде.
Чистку фильтра следует проводить 1 раз в месяц.
Фильтр можно мыть и в посудомоечной машине.

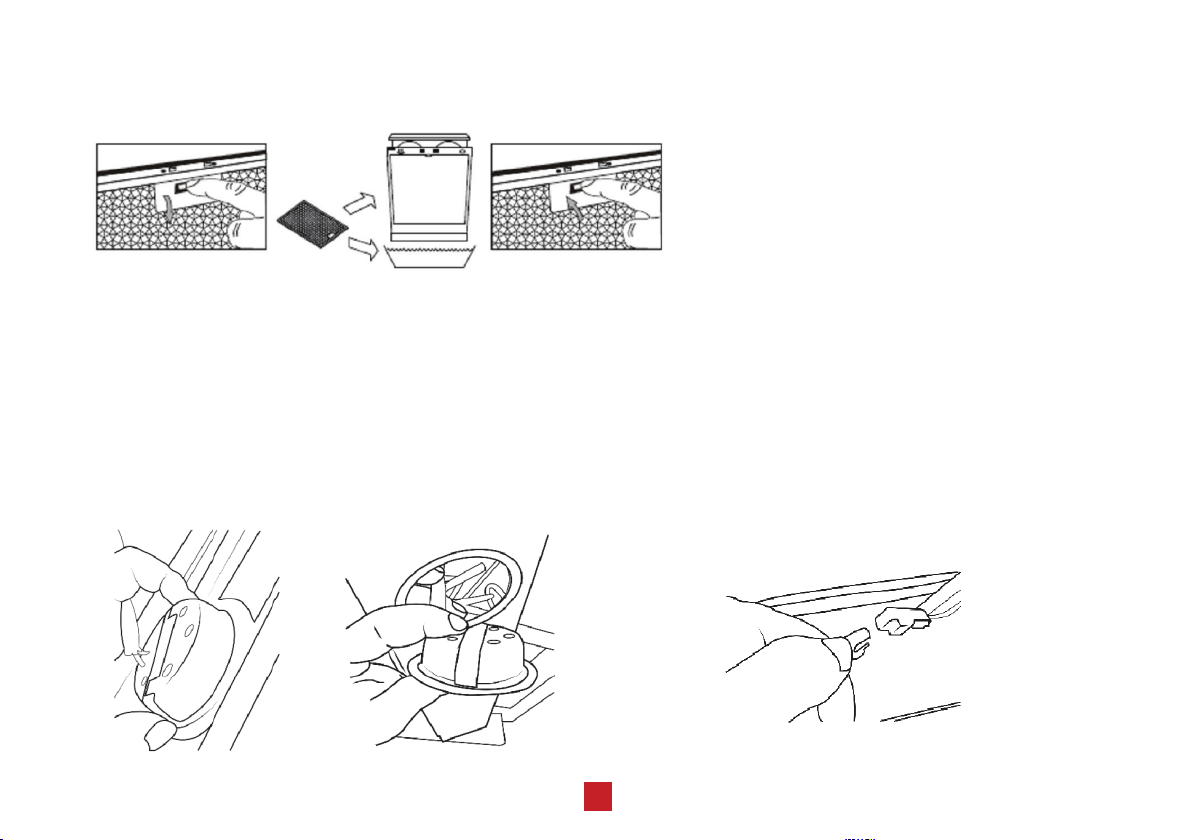

Для очистки фильтра следует произвести действия, показанные на рисунке на стр. 17. Снять фильтр, нажав на защелку и, придерживая его, опустить вниз.
11
Page 12
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Помыть фильтр и установить его, сначала установив в пазы в корпусе вытяжки.
Не устанавливайте фильтр в вытяжку до его полного высыхания.
В случае перегорания лампы выполните следующие действия:
1. Снимите кассетный алюминиевый жироулавливающий фильтр.
2. Вытащите светильник из вытяжки (это может потребовать некоторых усилий).
3. Отсоедините коннектор от лампы.
4. Замените лампу на аналогичную, убедитесь, что она установлена правильно.
5. Вставте светильник обратно в гнездо вытяжки.
12
Page 13
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Вытяжка не работает 1. Проверить электрические соединения.
2. Проверить, включен ли мотор.
3. Проверить розетку, есть ли в ней напряжение.
Не горит лампа 1. Проверить электрические соединения.
2. Проверить выключатель лампы.
3. Проверить розетку, есть ли в ней напряжение.
4. Проверить саму лампу.
Уменьшилась производительность вытяжки 1. Проверить алюминиевый фильтр (жироуловитель).
2. Проверить трубу выхода воздуха.
3. Проверить угольный фильтр.
Вытяжка стала работать громче
Слабый поток воздуха в режиме рециркуляции 1. Проверить алюминиевый фильтр (жироуловитель).
Если после этих проверок вытяжка все еще не работает так, как нужно, обратитесь в ближайший сервисный центр.
1. Проверить алюминиевый фильтр (жироуловитель).
2. Проверить трубу выхода воздуха.
2. Проверить угольный фильтр.
13
Page 14
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
При покупке изделия обязательно проверьте его комплектность и исправность, а также наличие
и заполненного . Перед началом эксплуатации изделия просим внимательно оз-
накомиться с инструкцией.
• при несоблюдении правил эксплуатации, указанных в инструкции;
• при уменьшении диаметра воздуховода менее 120 мм;
• при наличии преград для свободного прохождения воздуха на всем протяжении, от вытяжки до выхода вентиляционного канала в атмосферу;
• при неправильном монтаже, в случае вскрытия электромонтажной распределительной колодки, включая замену
сетевого кабеля;
• при несоответствии питающей электросети параметрам, установленным производителем.
Данный прибор маркирован в соответствии с Директивой 2002/96/EC, касающейся отходов электрического и электронного оборудования (WEEE). Правильная утилизация данного прибора поможет предотвратить причинение потенциального вреда окружающей среде и здоровью человека, причинение
которого возможно при неправильной утилизации.
Этот символ на приборе означает, что прибор нельзя выбрасывать вместе с бытовыми отходами. Прибор следует доставить в специальный пункт сбора и утилизации электрического и электронного оборудования. Утилизацию данного прибора должен производить специалист.
Для получения дополнительной информации о переработке, рекуперации и утилизации данного прибора обратитесь в местный орган городского управления, службу утилизации бытовых отходов или в
магазин, где был приобретен прибор.
Если электрические устройства утилизируются на полигонах захоронений или на свалках, вредные вещества могут проникнуть в грунтовые воды, попасть в пищевую цепь и оказать негативное влияние на
здоровье и самочувствие.
14
Page 15
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
телефон единой справочной службы гарантийного и сервисного обслуживания:
8-800-700-12-25
(звонок по России бесплатный)
www.avex-bt.ru
Продукция сертифицирована, согласно требованиям ТР ТС РФ.
, но не более трех лет с даты производства.
Месяц и год изготовления зашифрован в серийном номере и указан на технической этикетке.
Расшифровка серийного номера:
, где
– наименование модели,
месяц и год производства,
– партия продукции указанного года,
– идентификационный номер
Задать вопрос о техническом обслуживании, эксплуатации, заполнить заявку на ремонт, оставить свой отзыв
и получить самую полную информацию о товарах ТМ «AVEX» Вы можете на сайте:
www.avex-bt.ru
AHAD DTM SAN TIC LTD STI
OSB 24. CD NO : 78 MELIKGAZI - KAYSERI, Турция
Изготовлено в Турции
347800, Россия, Ростовская область, г. Каменск-Шахтинский, ул. Ворошилова, 152
ООО «Интер-Трейд»
тел/факс: 8(8863-65) 4-05-05
15
Page 16
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Мы рады предложить Вам другие продукты торговой марки «AVEX», среди которых:
Сплит-системы
Стиральные машины
Швейные машины
Оверлоки
Утюги
Отпариватели
Холодильники
Морозильники
Посудомоечные
машины
Плиты газовые
Диспенсеры
Настольные духовки
Мясорубки
Соковыжималки
Воздухоочистители
(вытяжки)
Варочные
поверхности
Духовые шкафы
Морозильные лари
Продукты торговой марки «AVEX» обладают следующими преимуществами по сравнению с продуктами других марок:
• Широкий модельный ряд
• 1 год гарантии на всю технику
• Качественное сервисное обслуживание
• Сертификаты соответствия на все товары
• Наличие авторизованных сервисных центров практически в каждом регионе РФ
Мы рады предложить Вам другие продукты торговой марки «AVEX», среди которых холодильное оборудование, климатическая техника, техника для дома, техника для кухни и многое другое.
Самую полную информацию о товарах торговой марки «AVEX» Вы всегда сможете найти на наших сайтах: www.avex-bt.ru
16
Page 17
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
17
Page 18
ВОЗДУХООЧИСТИТЕЛИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
18
Page 19
Page 20
www.avex-bt.ru
Loading...
