Avex LS 61X, LS 91X User Manual [ru]

Модель: LS 61X / LS 91X

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Спасибо за выбор нашего воздухоочистителя. Мы уверены, что Вы будете получать удо­вольствие, используя нашу продукцию. Перед тем как использовать его, внимательно оз­накомьтесь с настоящим Руководством, в котором содержится подробная информация об
эксплуатации, установке и техническом обслуживании.

Соблюдайте осторожность при эксплуатации воздухоочистителя.

1. Для обеспечения безопасной работы в замкнутом пространстве необходим приток воздуха извне (откры­тая форточка в другой комнате, открытая дверь на кухню).

2. Не рекомендуется снимать фильтры при работающем воздухоочистителе.

3. После продолжительного функционирования воздухоочистителя не прикасайтесь к лампочкам в тече­ние 30 минут.

4. Под воздухоочистителем не должно осуществляться приготовление продуктов, подверженных вос­пламенению.

5. Использование открытого огня может быть опасным и вызвать возгорание.

6. Контролируйте, чтобы в процессе приготовления пищи не происходило возгорание масла.

7. Старайтесь не зажигать конфорки, когда на них нет кастрюли. Это может вызвать возгорание.

8. Перед осуществлением профилактических работ отключите воздухоочиститель от источника питания.

9. Берегите от детей.

Данное устройство не предназначено для использования лицами (в том числе детьми) с ограниченными
физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если
они не находятся под контролем или не проинструктированы относительно использования прибора со
стороны лиц, ответственных за их безопасность.

2

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение ~220 В
Частота 50 Гц
Мощность двигателя 160 Вт
Уровень шума 58 дБ
Мощность лампы освещения 2x1 Вт
Производительность 750 м3/ч
Диаметр трубы мм. Φ 150
Класс защиты от поражения электрическим током I

www.avex-bt.ru

3

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Пожалуйста, перед использованием воздухоочистителя ознакомьтесь с данным руководством.

4

3

2

1

1. Фильтр в сборе

2. Воздуховод в сборе

3. Корпус в сборе

4. Светодиодная подсветка

5. Защитный кожух

6. Обратный клапан

7. Внешний элемент дымохода

8. Внутренний элемент дымохода

8

7

6

5

ВНИМАНИЕ !
Данная техника предназна­чена для использования
только в бытовых целях. При
использовании в промыш­ленных условиях гарантия
не распространяется.

4

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Технические характери­стики указаны на шильди­ке, на внутренней стороне
воздухоочистителя.

Минимальное расстояние
между варочной поверхностью
и нижней плоскостью вытяжки:
а) для электрических плит/
поверхностей - 650 мм;
б) для газовых или комби­нированных плит/поверхно­стей - 800 мм.

Не соединяйте воздухо­вод с каналом, в кото­ром циркулирует теплый
воздух или который ис­пользуется для удаления
дыма. Если в помещении
находятся печка или ка­мин, имеющие источник
питания, отличный от
электрического, то необ­ходимо учитывать, что во
время работы воздухоо­чиститель забирает из по­мещения воздух, необхо­димый для горения.

www.avex-bt.ru

5

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Перед монтажом убедитесь, что воздухоочиститель отключен от источников питания.

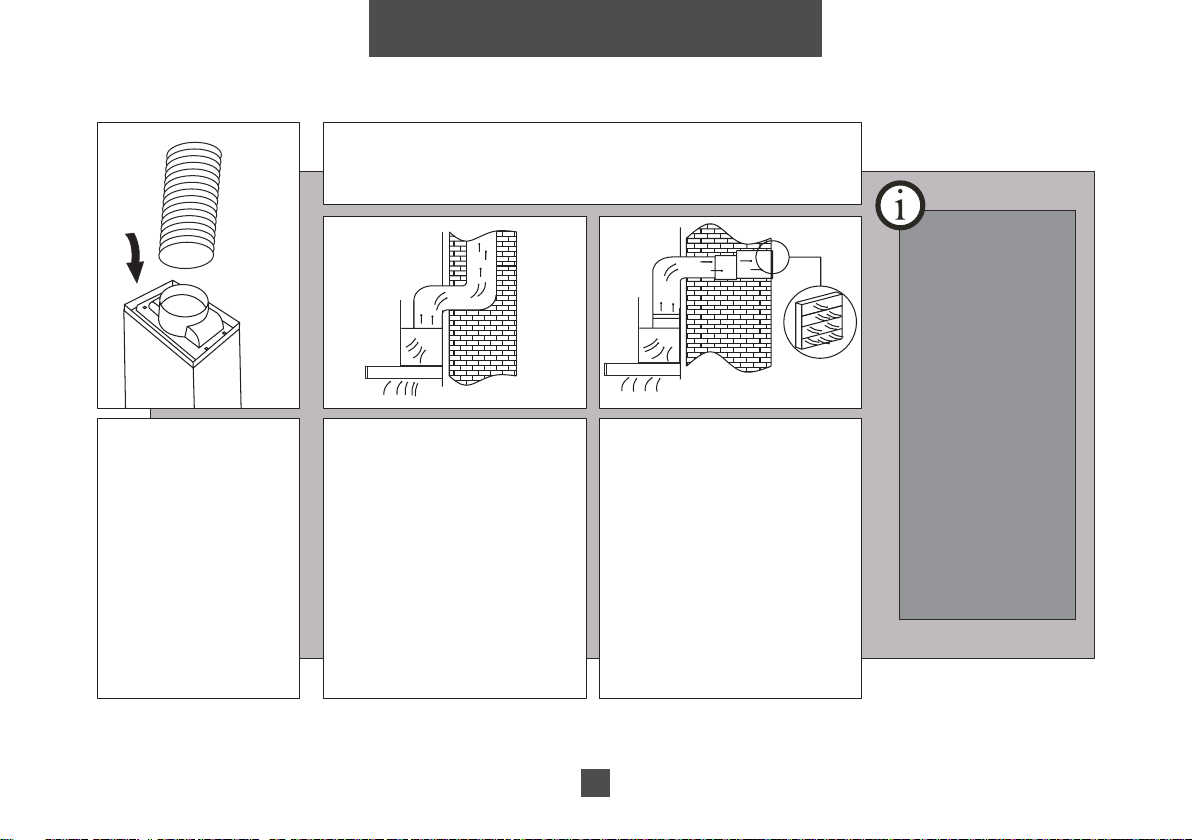

Присоедини­те гофриро­ванную трубу
для направле­ния воздуш­ного потока в
вентиляцион­ный канал.

Перед установкой воздухоочистителя, пожалуйста, установите и
зафиксируйте обратный клапан на выходе воздушного потока, как
показано на рисунке.

6

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

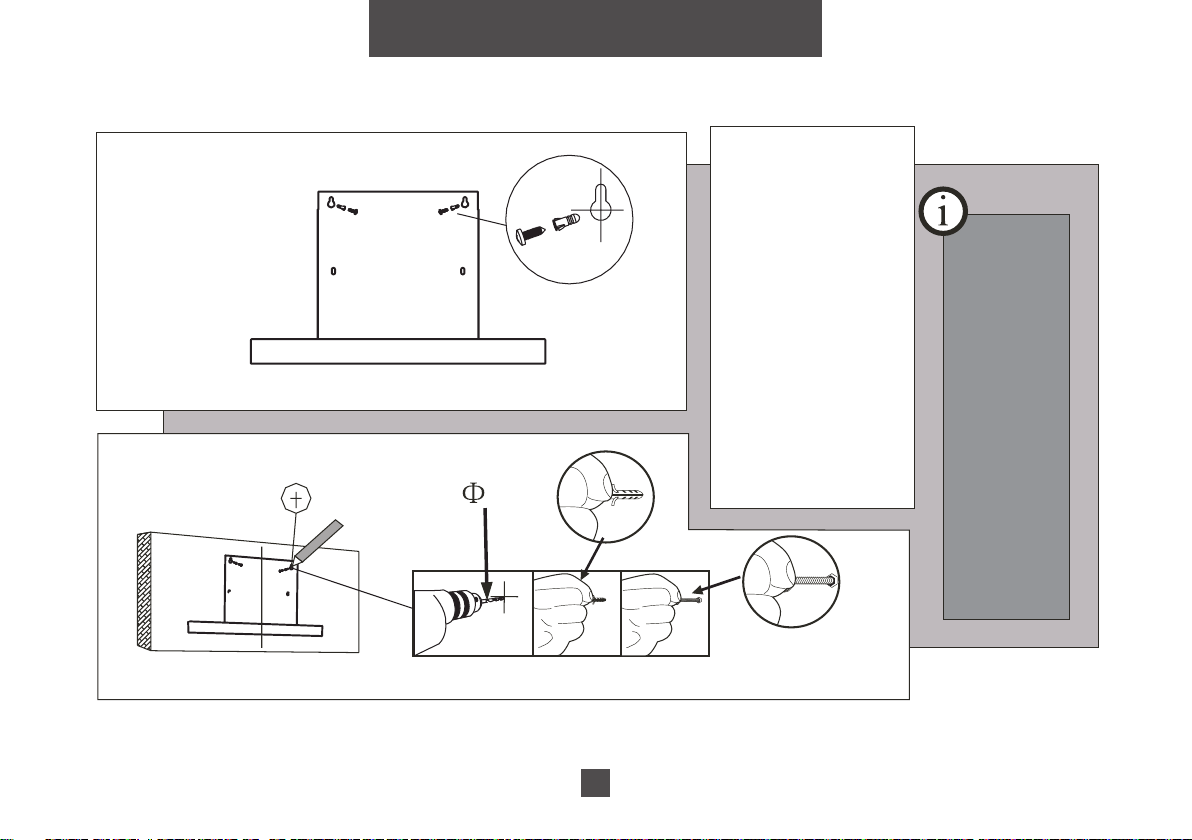

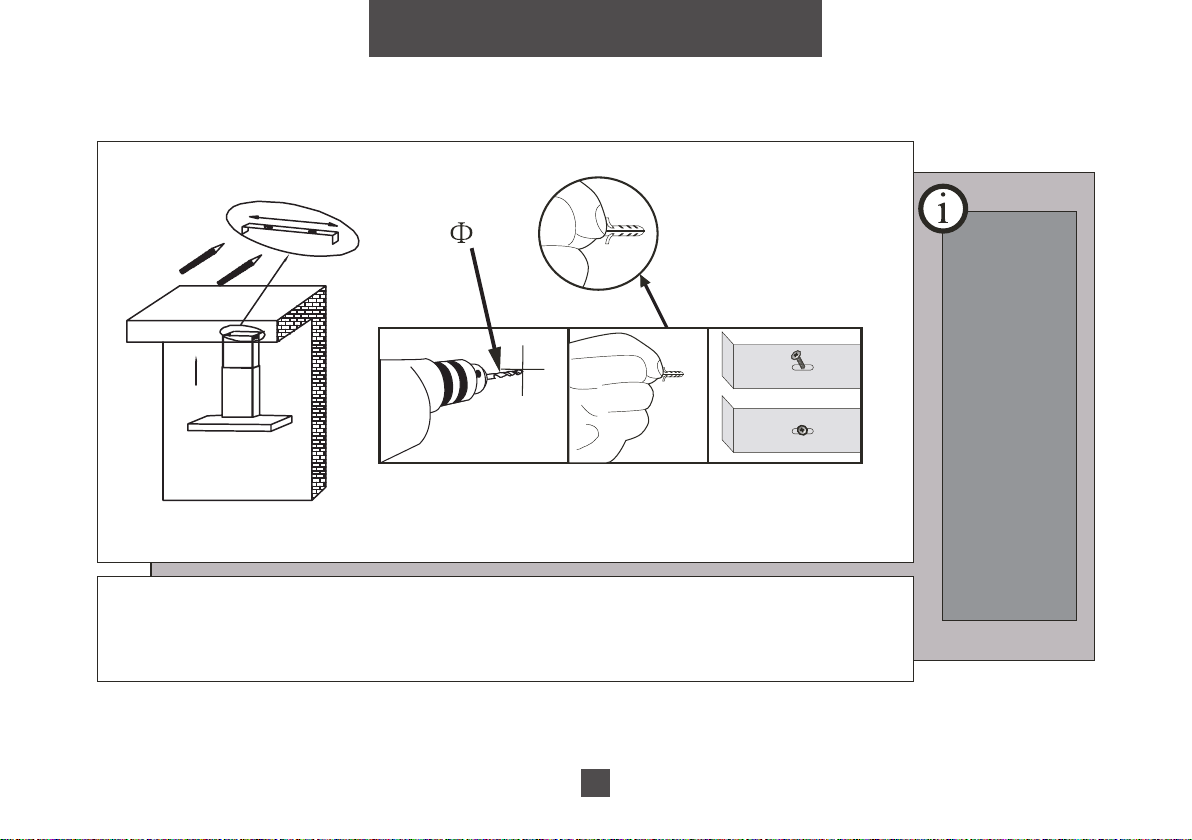

Необходимо по­местить трафарет
на место установ­ки вытяжки и от­метить отверстия
на стене.
Затем просверли­те в стене отвер­стия диаметром
6 мм. Поместите
дюбеля в отверстия
и вставьте само-

8

резы.

Во время
сверления
отверстий
в стене,
б у д ь т е
осторож­ны! Не по­вредите
скрытую
проводку
или другие
внутрен­ние комму­никации.

www.avex-bt.ru

7

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

10mm

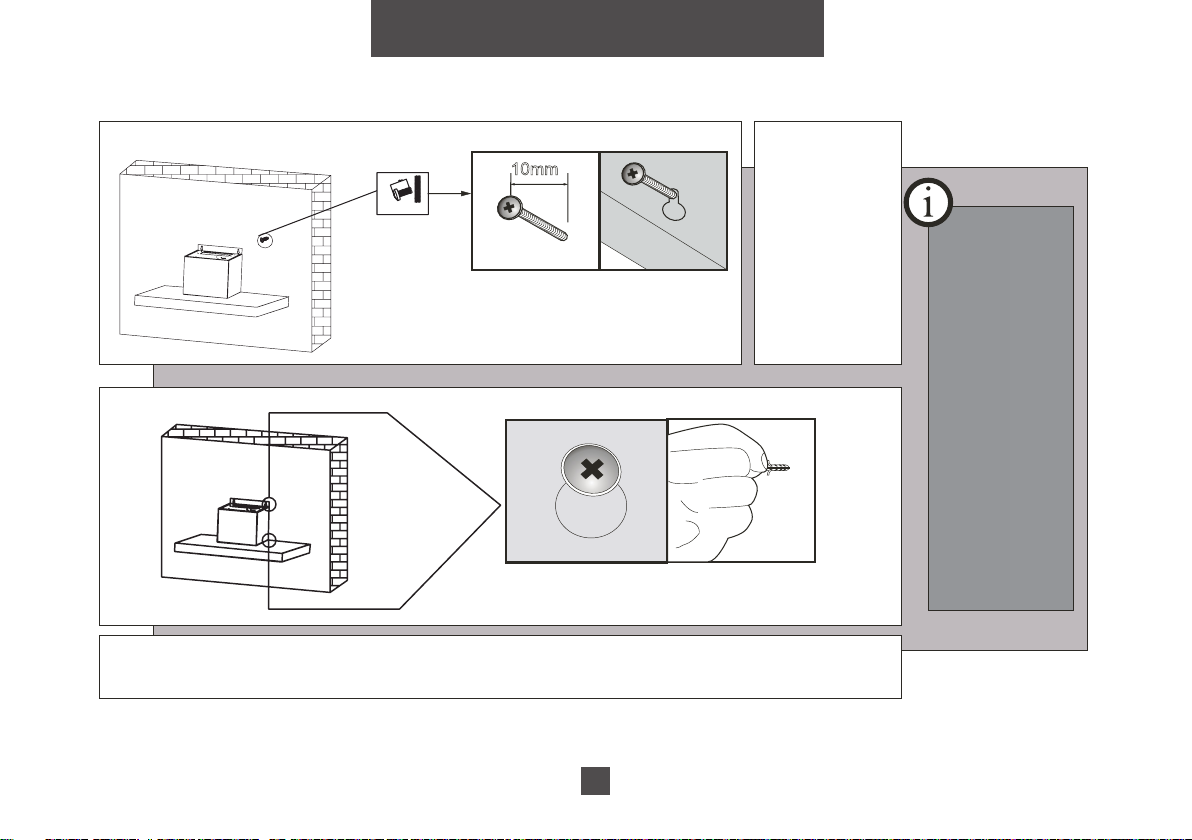

Повесьте воз­духоочисти­тель таким
образом,
чтобы само­резы попали
в отверстия.
Затем отрегу­лируйте поло­жение.

Пожалуйста
убедитесь,
чтобы са­морезы не
были полно­стью утопле­ны в стену.
Необходи­мо оставить
расстояние
10 мм до
стены.

Заверните все четыре винта в следующей очередности: сначала 1 нижний, затем
2 верхних и снова 1 нижний.

8

www.avex-bt.ru

Гофрированную
трубу присоеди­ните к воздухоо­чистителю.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

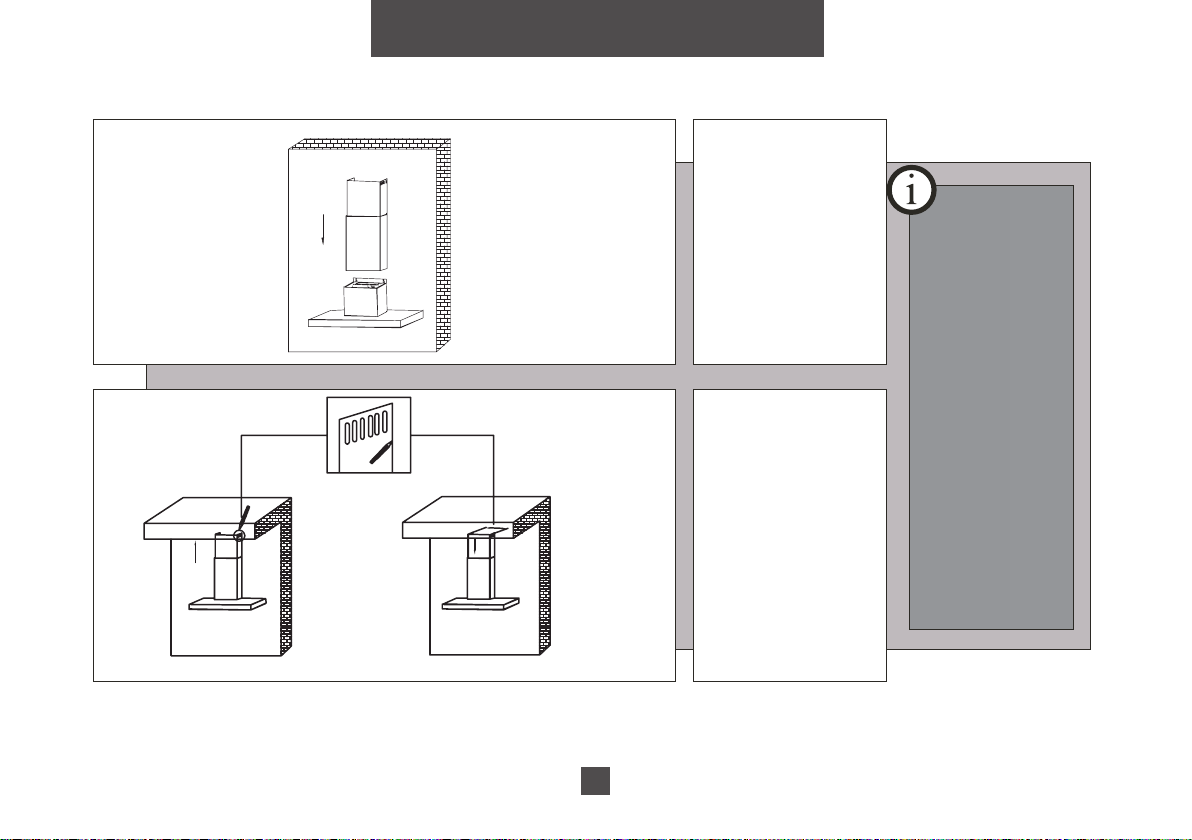

Воздухоочистители могут выводить воздух в разных
направлениях.

Вертикальное распо­ложение наиболее
подходящее. Если над
кухней находится чер­дачное помещение,
лучше всего вывести

Если подобный вен­тиляционный канал
не предусмотрен, воз­можно сделать гори­зонтальный отвод че-

рез стену.
вентиляционный ка­нал через крышу.

Для эффектив­ного отвода
отработанных
газов и устра­нения запахов
из помеще­ния, воздух в
дымоходе не
должен быть
разряженным.
Проверьте,
чтобы была хо­рошая тяга.

www.avex-bt.ru

9

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Присоедините
дымоход к вы­тяжке.

Закрепите ды­моход в со­ответствии с
размером вен­тиляционного
канала и про­верьте положе­ние обеих труб
дымохода.

Работы по мон­тажу воздухо­очистителя и
электрической
проводки долж­ны произво­диться квали­фицированным
специалистом.

10

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Установите дымоход и закрепите его согласно рисунку.

www.avex-bt.ru

8

Монтаж
воздухоо­чистителя
реком­мендуется
выполнять
вдвоем.

11

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Используйте саморе­зы для крепления де­коративного кожуха
дымохода.

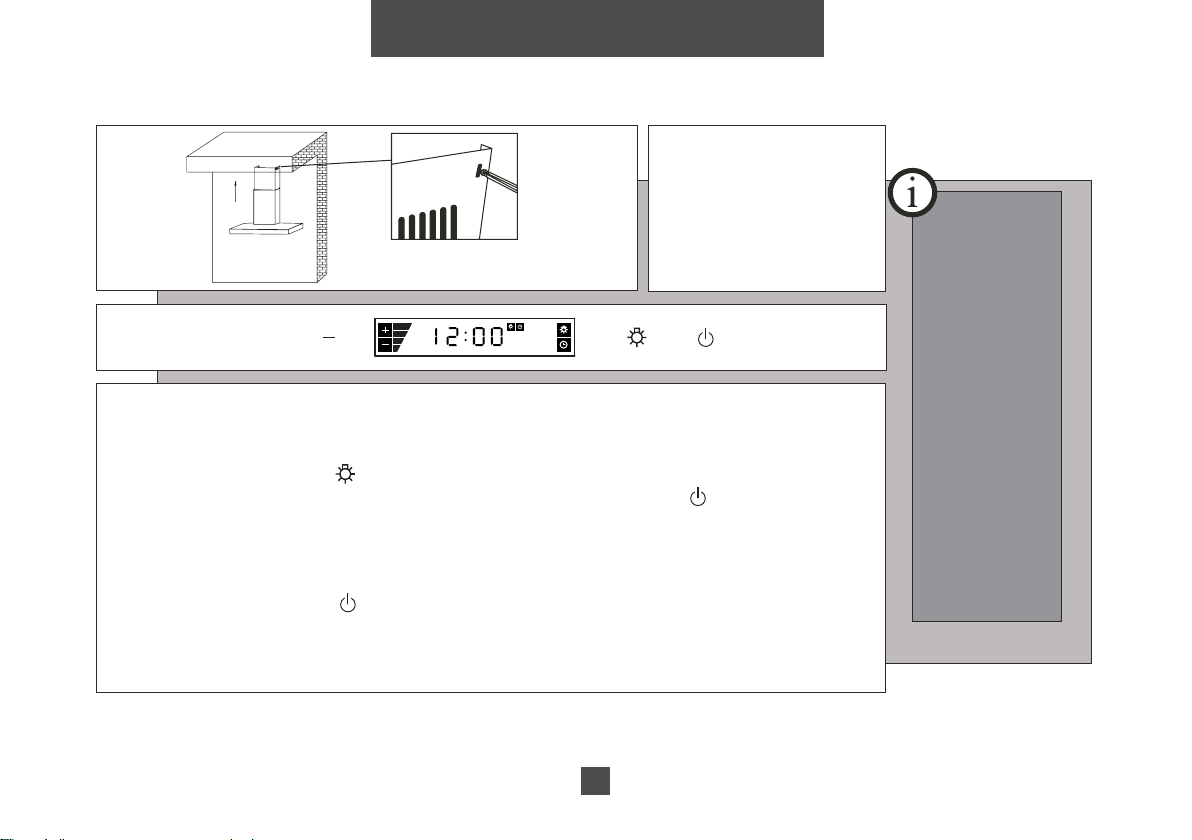

Управление:

Нажмите на кнопку для переключения скоростей мин-средн-макс-выкл;
Нажмите на кнопку для переключения скоростей макс-средн-мин-выкл;

« »

+

« »

+

-

Нажмите на кнопку для включения или выключения подсветки;
При включенном воздухоочистителе нажмите кнопку для установки
таймера выключения, затем нажмите “+”или “-” для выбора оставшегося
времени до отключения воздухоочистителя (в промежутке от 1 до 9 минут),
затем нажмите еще раз для выхода.
Нажмите на кнопку для перехода в режим ожидания, а затем нажмите
“+”или “-” для установки времени, затем нажмите еще раз для выхода.

После продол­жительного
функциониро­вания возду­хоочистителя
не прикасай­тесь к лампоч­кам в течение
30 минут.

12

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Если шнур питания поврежден, его необходимо заменить.

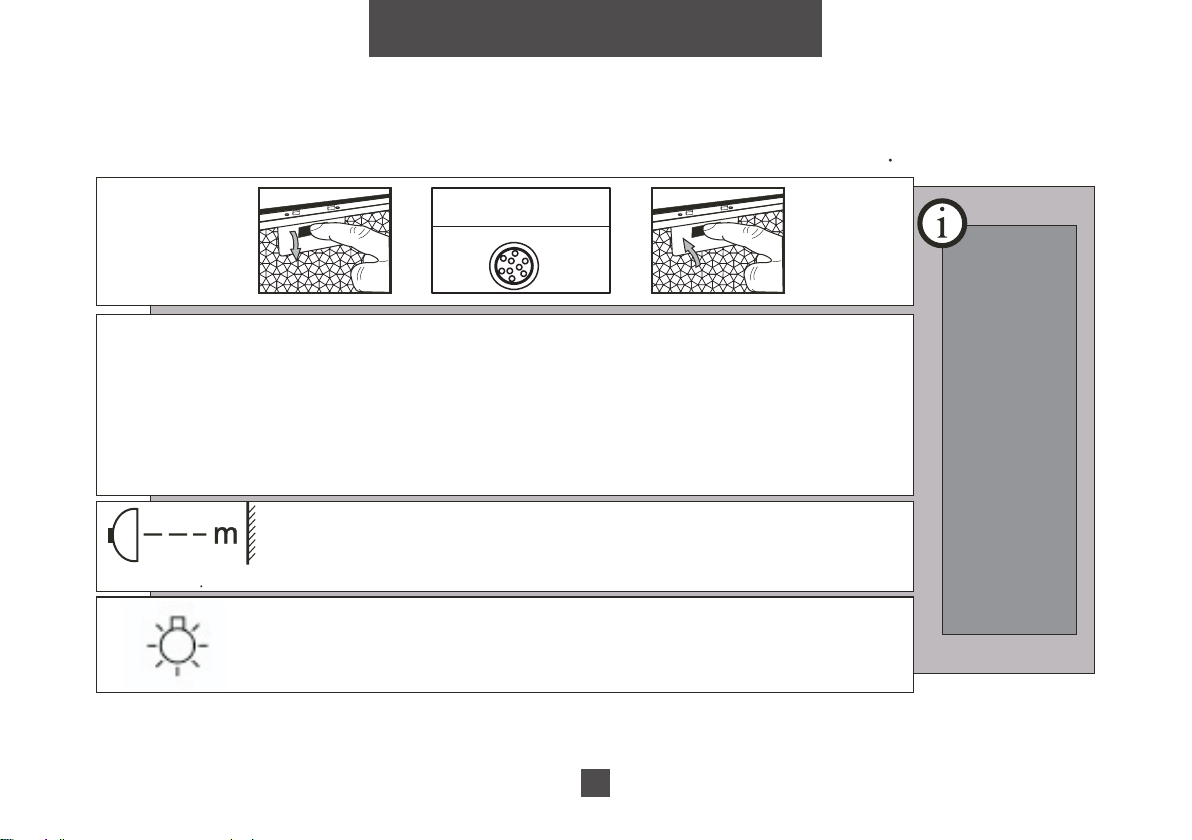

Замена ламп

220В 2х1Вт

12V 1WX2 Max

освещения

1. Отключите питание;

2. Используйте плоскую отвертку для того, чтобы вытащить лампу из гнезда;

3. Отсоедините разъемы лампы;

4. Присоедините разъемы к новой лампе и вставьте лампу в гнездо до щелчка.

Внимание! Замена ламп должна производиться только квалифицированным
специалистом.

Соблюдайте минимальное расстояние от поверхности с целью
предотвращения возникновения возгорания.

(- - - to be "0 45 m”)

Возможно использование ламп только с экранированной защитой.

www.avex-bt.ru

13

Мощность
лампы не
должна
превышать
1 Вт.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

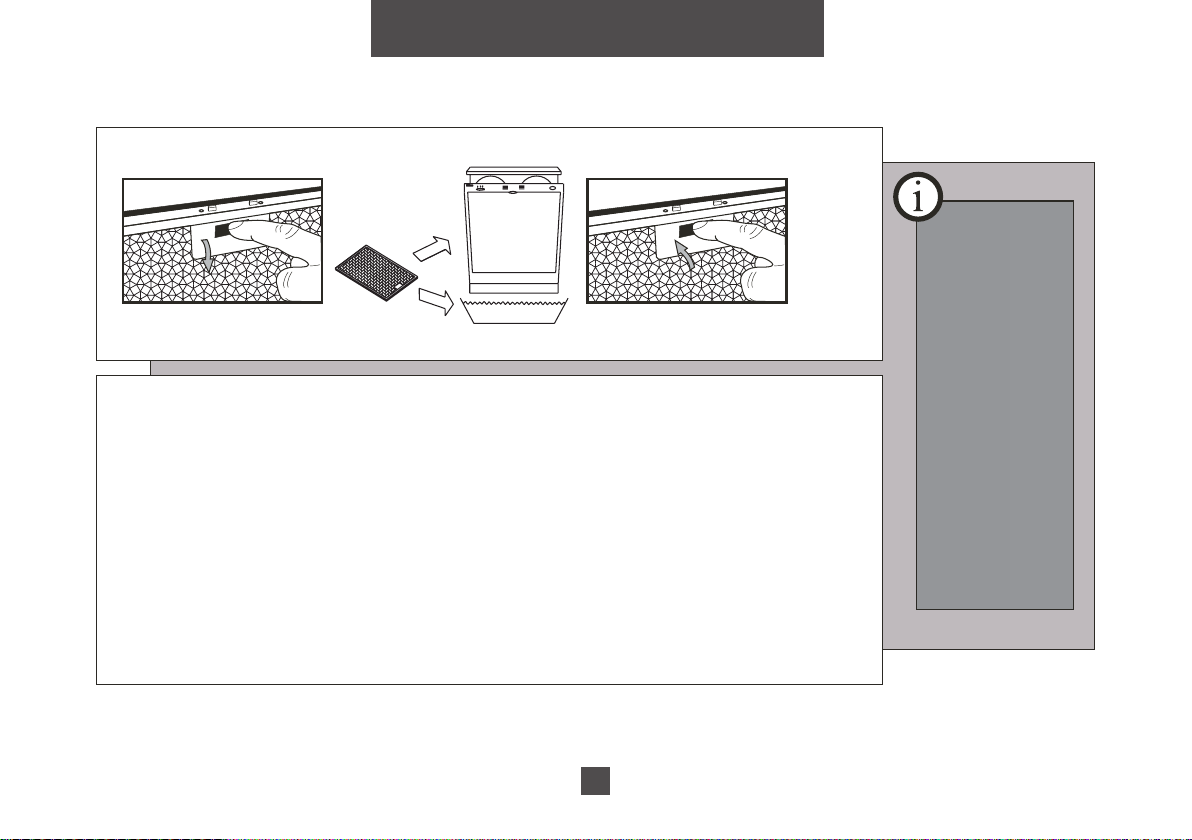

Рекомендуется мыть металлические фильтры не менее, чем раз в три ме­сяца согласно следующей инструкции:

1. Вытащите металлические фильтры из воздухоочистителя и замочите
их в воде с нейтральным моющим средством;

2. Тщательно промойте в теплой воде и оставьте сохнуть;

3. Металлические фильтры также можно мыть с помощью посудомоеч­ной машины.
Фильтры могут незначительно поменять цвет после нескольких моек, что
никак не отразиться на их дальнейшей работе.

Существует
риск возгора­ния в случае,
если фильтры
не будут регу­лярно мыться
и очищаться от
жиров.

14

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Срок службы - 7 лет
Гарантийный срок - 1 год с момента покупки товара

Производитель и импортер оставляют за собой право изменять конструкцию, технические характеристики, функции, внешний вид и комплектацию товара без предва­рительного уведомления. Вся представленная в инструкции информация, касающаяся комплектаций, технических характеристик, функций, цветовых сочетаний носит
информационный характер и ни при каких условиях не является публичной офертой.

УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ

УСЛОВИЯ ГАРАНТИИ:

При покупке изделия обязательно проверьте его комплектность и исправность, а также наличие Руководства по эксплуатации и
заполненного Гарантийного талона. Перед началом эксплуатации изделия просим внимательно ознакомиться с инструкцией.

ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ НЕ ПРОИЗВОДИТСЯ В СЛЕДУЮЩИХ СЛУЧАЯХ:

Гарантийное обслуживание не производится в следующих случаях:

• при несоблюдении правил эксплуатации, указанных в инструкции;

• при уменьшении диаметра воздуховода менее 120 мм;

• при наличии преград для свободного прохождения воздуха на всем протяжении, от вытяжки до выхода венти­ляционного канала в атмосферу;

• при неправильном монтаже, в случае вскрытия электромонтажной распределительной колодки, включая заме­ну сетевого кабеля;

• при несоответствии питающей электросети параметрам, установленным производителем.

СТОИМОСТЬ РЕМОНТА ОПЛАЧИВАЕТСЯ ПОКУПАТЕЛЕМ, ЕСЛИ:

• Гарантийный период закончился;

• Гарантия не распространяется на данный вид неисправности;

• Для определения вида поломки требуется экспертиза, в результате которой доказано, что гарантия не распростра­няется на данный вид неисправности.

www.avex-bt.ru

15

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СЕРВИСНЫЕ ЦЕНТРЫ «AVEX»

Сервисные центры товаров марки AVEX находятся на всей территории РФ.
Телефон Единой Справочной Службы: 8-800-700-12-25 (звонок по России бесплатный)

www.diorit.ru www.avex-bt.ru [e-mail]

ПРОИЗВОДИТЕЛЬ: “QINGDAO XINGBANG ELECTRONIC APPLIANCES CO., LTD.”
No.12, Kunlun Mountain North Road, Economic and Technological Development Zone, Qingdao China

«Циндао Синбан Электроник Эплаинсиз Ко., ЛТД.»
Адрес: №12, Куньлунь Маунтин Норд Роад, Экономик энд Текнолоджикал Девелопмент Зоун, г.Циндао, Китай

ИМПОРТЕР В РФ: ООО «Интер-Трейд»
347800, Россия, Ростовская область, г. Каменск-Шахтинский, ул. Ворошилова, 152
тел.: [phone] (-02, -03) e-mail: [e-mail]

УТИЛИЗАЦИЯ ПРИБОРА:

Правильная утилицация данного прибора
Наличие данного символа обозначает, что прибор не может быть утилизирован наряду с бытовым
мусором. Его необходимо сдать в специальные пункты по утилизации электрических приборов. Пра­вильная утилизация прибора гарантирует охрану окружающей среды и здоровья человека. Подроб­ности узнавайте в магазине или у представителя специальных служб.

16

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

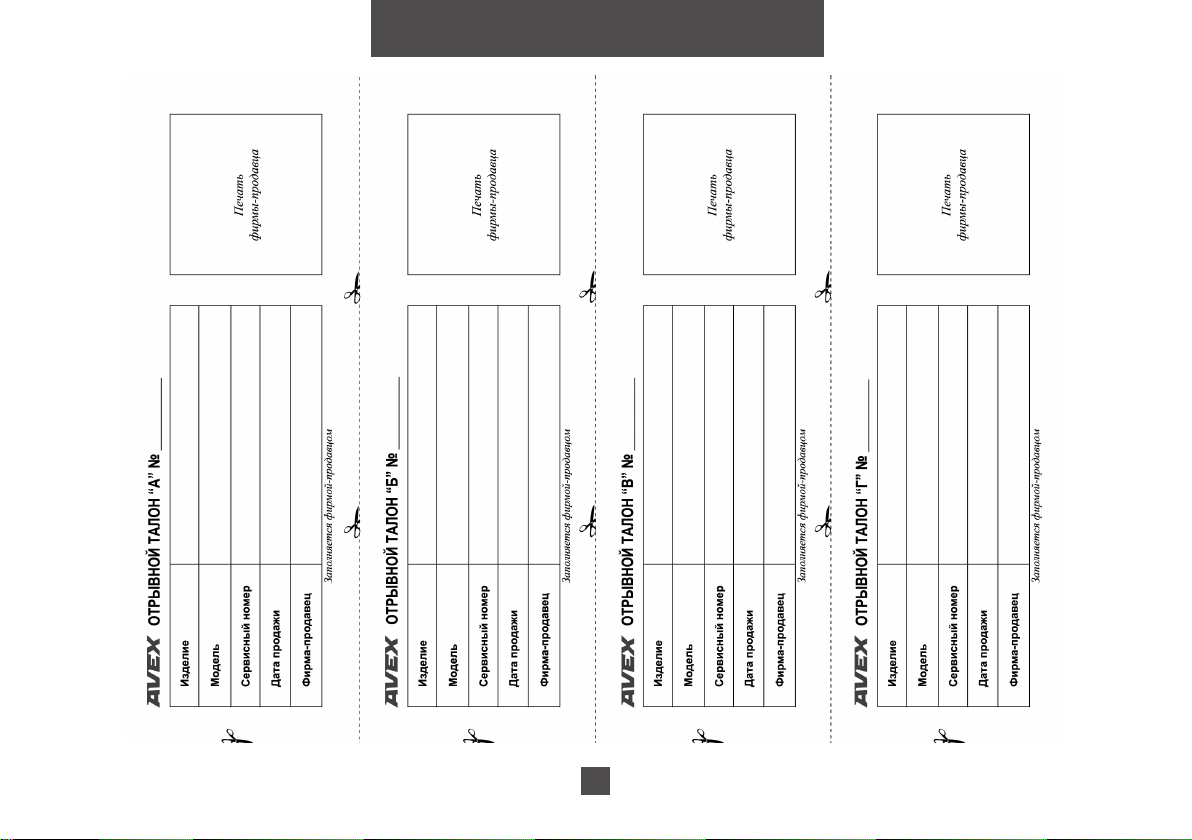

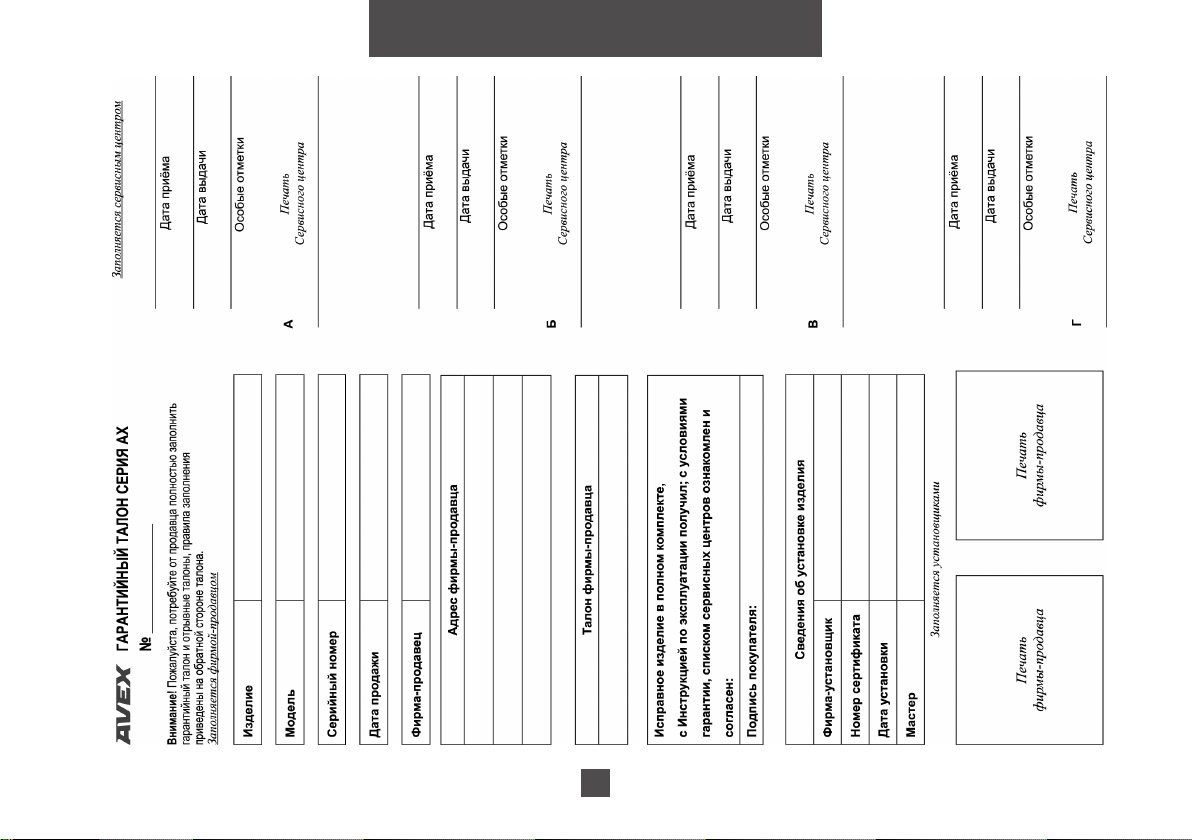

ГАРАНТИЙНЫЙ ТАЛОН

www.avex-bt.ru

17

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

18

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
