МОРОЗИЛЬНЫЕ ЛАРИ
ВСТРАИВАЕМАЯ ГАЗОВАЯ ВАРОЧНАЯ ПОВЕРХНОСТЬ
СОДЕРЖАНИЕ
Уважаемый покупатель .................................................................................................................................................................................................... 4
Рекомендации покупателю .............................................................................................................................................................................................. 4
Технические характеристики ............................................................................................................................................................................................5
Описание встраиваемой газовой варочной поверхности ................................................................................................................................................6
Комплектация ...................................................................................................................................................................................................................6
Меры предосторожности и техническое обслуживание ................................................................................................................................................7
Установка ..........................................................................................................................................................................................................................7
Установка варочной поверхности в столешницу ........................................................................................................................................................... 10
Использование ................................................................................................................................................................................................................ 11
Советы по оптимальному использованию горелок ....................................................................................................................................................... 11
Конструкция газовой конфорки ...................................................................................................................................................................................... 11
Ремонт и уход ................................................................................................................................................................................................................. 13
Транспортировка ............................................................................................................................................................................................................. 13
Возможные неисправности и методы их устранения .................................................................................................................................................... 13
Утилизация прибора .......................................................................................................................................................................................................13
Гарантия и сервис............................................................................................................................................................................................................ 14

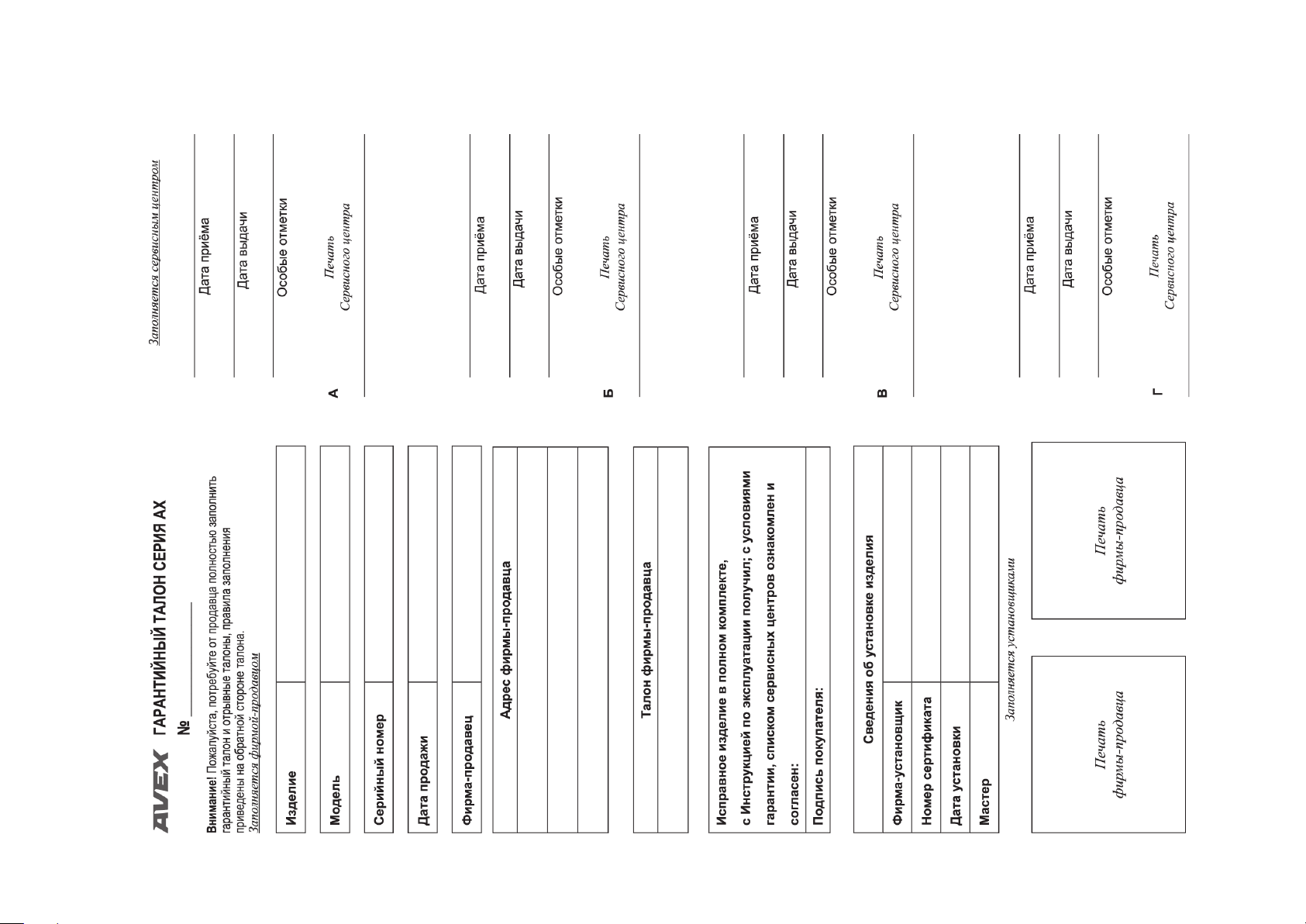

Гарантийный талон ......................................................................................................................................................................................................... 15
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Поздравляем Вас с приобретением встраиваемой газовой варочной поверхности AVEX. При правильном использовании она прослужит Вам долгие
годы. Внимательно прочитайте данную инструкцию и сохраните ее для дальнейшего использования.
Компания «Интер-Трейд» предлагает богатый ассортимент товаров т. м. AVEX для дома и кухни, а также продукты для персонального ухода. Техника AVEX это устройства, которые возьмут на себя часть Ваших домашних забот, помогут готовить вкусные блюда или заботиться о красоте и здоровье.
Продукция AVEX сочетает утонченный дизайн, функциональность и доступные цены, а также соответствует требованиям самых высоких мировых стандартов качества.
Цель компании - угодить даже самому взыскательному покупателю, поэтому компания производит постоянные исследования потребностей рынка
и активно развивает послепродажный сервис. Все это в совокупности становится основой для долгосрочных и стабильных взаимоотношений с клиентами.
Пожалуйста, внимательно изучите настоящую инструкцию. Она содержит важные указания по безопасности, эксплуатации изделия и уходу за ним.
Позаботьтесь о сохранности настоящего Руководства по эксплуатации и, если варочная поверхность перейдет к другому хозяину, передайте
ее вместе с прибором.
Пожалуйста, убедитесь, что все люди, использующие данный прибор ознакомлены с Руководством и мерами безопасности.
Данный прибор предназначен для использования в быту, кухнях-столовых и других подобных местах.
Производитель равно как импортер не несут ответственности перед конечным пользователем, если он по каким-то причинам не ознакомился
с Руководством должным образом. Если по каким-то причинам инструкция была утеряна или испорчена, что препятствует ознакомлению с Руководством,
Вы всегда можете обратиться в справочную службу, либо самостоятельно ознакомиться/скачать инструкцию на официальном сайте www.avex-bt.ru.
Если Вы заметили, что прибор работает неправильно, еще раз внимательно изучите Руководство. Если же информации в Руководстве недостаточно, свяжи-
тесь со справочной службой по вопросам гарантийного и сервисного обслуживания по федеральному номеру 8-800-700-12-25 (звонок по России бесплатный) для получения помощи или вызова уполномоченного специалиста.
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
При покупке варочной поверхности необходимо проверить ее на отсутствие механических повреждений конструкции, внешних оформлений и упаковки,
на функционирование, на сохранность гарантийных пломб, на соответствие спецификации и комплектности.

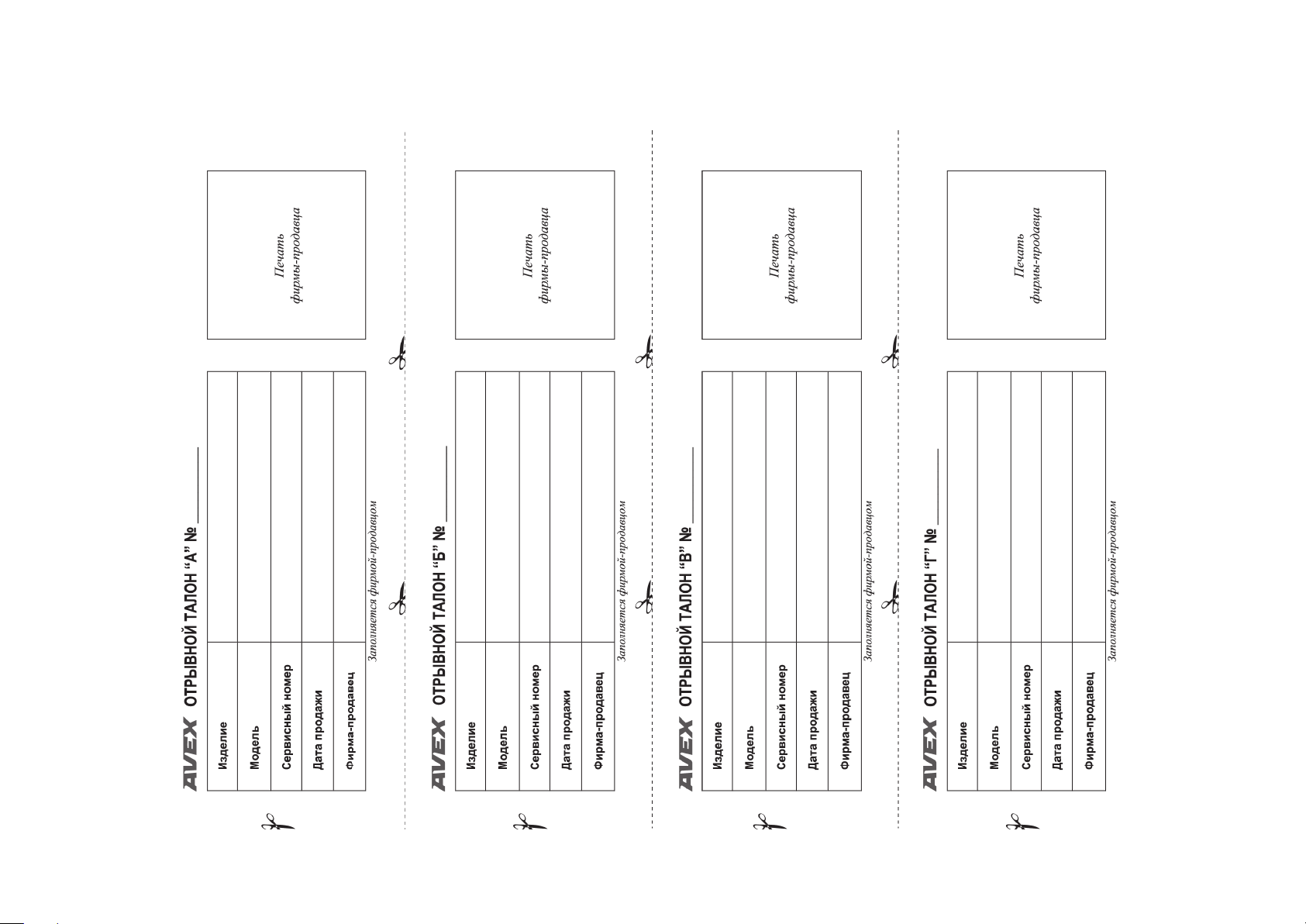

ПРИМЕЧАНИЕ: проверка на функционирование является обязанностью продавца. Проверьте наличие гарантийного и отрывного талонов
и правильность их заполнения (наличие даты продажи и печати фирмы-продавца). Сохраняйте кассовый чек, Инструкцию по эксплуатации и гарантийный талон до конца гарантийного срока эксплуатации.
Во избежание повреждения варочной поверхности при транспортировании в упаковке изготовителя соблюдайте меры предосторожности:
- оберегайте от резких толчков и падений;
- избегайте длительного пребывания под дождем или мокрым снегом.
www.avex-bt.ru
4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Модель AVEX
HM 3022 B/W/RB/RY
Материал поверхности Закаленное стекло
Подключение Газ
Kоличество конфорок 2 3 4
Газ-контроль конфорок + – + – +
Давление газа 20 мБар
Электророзжиг Автоматический от ручки
Материал решеток Чугун
Мощность малой конфорки – 1 кВт
Мощность средней конфорки 1,8 кВт
Мощность большой конфорки 2,4 кВт –
Мощность WOK конфорки – 3,4 кВт
Цвет/Дизайн Черный/Белый/
Черный Рустик/
Бежевый Рустик
Панель управления Фронтальная
AVEX
HM 4531 B/W
Черный/Белый Черный/Белый/ Черный Рустик/ Бежевый Рустик
HM 4534 B/W/RB/RY
AVEX
AVEX
HM 6042 B/W/RB/RY
AVEX
HM 6044 B/W/RB/RY
AVEX
HM 6045 B/W/RB/RY
Габариты (ШхГ), мм 294x510x100 450x510x100 584x510x100
Габариты для встраивания, мм 270x480 430x480 560x480
Габариты в упаковке, мм 350x565x170 520x565x170 650x565x170
Вес нетто/брутто, кг 7,4/8,6 11,4/13,3 11,7/13,5 14/16,1 14,3/16,3 13,6/15,4
- Диапазон номинальных напряжений: 220–240 В
- Номинальная частота: 50/60 Гц
- Сила тока: менее 15мА
- Классификация: класс 3
- Давление газа: 20 мБар
- Категория газа: I2H
- Присоединительный размер: G1/2
- Категория варочной поверхности: I2H
В целях улучшения качества продукции производитель оставляет за собой право вносить изменения в технические характеристики, дизайн,
конструкцию и комплектацию без уведомления потребителя.
5
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ОПИСАНИЕ ВСТРАИВАЕМОЙ ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТИ
1. Горелка вспомогательная
2. Горелка средняя
3. Горелка большая
4. Горелка с тремя зонами нагрева (Тройная корона)
5. Ручки управления
6. Рабочая поверхность
КОМПЛЕКТАЦИЯ
- Варочная поверхность
3
2
3
2
4
2
- Инструкция по эксплуатации
- Индивидуальная упаковка
2
1
1
- Комплект чугунных решеток
- Крепежный комплект
- Угловой патрубок
6 5 5
2
4
6 6 6
Модельный ряд встраиваемых газовых варочных поверхностей из закаленного стекла: BM abc D, FM abc D, HM abc D, JM abc D, LM abc D, NM abc D, RM abc D, VM abc D;
Модельный ряд встраиваемых газовых варочных поверхностей из металла: BS abc D, FS abc D, HS abc D, JS abc D, LS abc D, NS abc D, RS abc D, VS abc D;
Модельный ряд встраиваемых газовых варочных поверхностей из нержавеющей стали: BX abc D, FX abc D, HX abc D, JX abc D, LX abc D, NX abc D, RX abc D, VX abc D;
2
1
5 5 5
6
2
1
6 6
4
5 5
3
4
2
2
1
2
4
1
3
2
Расшифровка наименования модели:
a – число от 30 до 99, обозначающее ширину,
b – одна цифра от 1 до 6, обозначающая количество конфорок,
c – одна цифра от 0 до 9, обозначающая комплектацию и дизайн,
D – одна или две латинские буквы от A до Z, или слово, обозначающие цвет,
www.avex-bt.ru
6
