Модель: G 61X

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Спасибо за выбор нашего воздухоочистителя. Мы уверены, что Вы будете получать удовольствие, используя нашу
продукцию. Перед тем как использовать его, внимательно ознакомьтесь с настоящим Руководством, в котором со­держится подробная информация об эксплуатации, установке и техническом обслуживании.

Соблюдайте осторожность при эксплуатации воздухоочистителя.

1. Для обеспечения безопасной работы в замкнутом пространстве необходим приток воздуха извне (открытая форточка
в другой комнате, открытая дверь на кухню).

2. Не рекомендуется снимать фильтры при работающем воздухоочистителе.

3. После выключения воздухоочистителя не прикасайтесь к лампочкам в течение 30 минут.

4. Под воздухоочистителем не должно осуществляться приготовление продуктов, подверженных воспламенению.

5. Использование открытого огня может быть опасным и вызвать возгорание.

6. Контролируйте, чтобы в процессе приготовления пищи не происходило возгорание масла.

7. Старайтесь не зажигать конфорки, когда на них нет кастрюли. Это может вызвать возгорание.

8. Перед осуществлением профилактических работ отключите воздухоочиститель от источника питания.

9. Берегите от детей.

Данное устройство не предназначено для использования лицами (в том числе детьми) с ограниченными физическими,
умственными способностями или с недостатком опыта и знаний, если они не находятся под контролем или не проин­структированы относительно использования прибора со стороны лиц, ответственных за их безопасность.

Только для внутреннего домашнего использования.

2

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение ~220 В
Частота 50 Гц
Мощность двигателя 1x120 Вт
Уровень шума 55 дБ
Мощность лампы освещения 2x40 Вт
Производительность 550 м3/ч
Диаметр трубы мм. Φ 120
Класс защиты от поражения электрическим током I

www.avex-bt.ru

3

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Пожалуйста, перед использованием воздухоочистителя ознакомьтесь с данным руководством

ВНИМАНИЕ! Данная техника
предназначена для использо­вания только в бытовых целях.
При использовании в промыш­ленных условиях гарантия не
распространяется.

1. Внутренний дымоход

2. Внешний дымоход

3. Стекло

4. Основной корпус в сборе

5. Воздуховод в сборе

6. Фильтр в сборе
Также в комплект входят: обратный клапан, трафарет для
сверления отверстий в стене, инструкция.





4

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Шильдик

Технические характеристики
указаны на шильдике, на вну­тренней стороне воздухоочи­стителя.

Минимальное расстояние
между варочной поверхно­стью и нижней плоскостью
вытяжки:
а) для электрических плит/
поверхностей - 650 мм;
б) для газовых или комбини­рованных плит/поверхностей

- 800 мм.

Не соединяйте воз­духовод с каналом, в
котором циркулирует
теплый воздух или ко­торый используется для
удаления дыма. Если в
помещении находятся
печка или камин, имею­щие источник питания,
отличный от электриче­ского, то необходимо
учитывать, что во время
работы воздухоочисти­тель забирает из поме­щения воздух, необхо­димый для горения.

www.avex-bt.ru

5

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

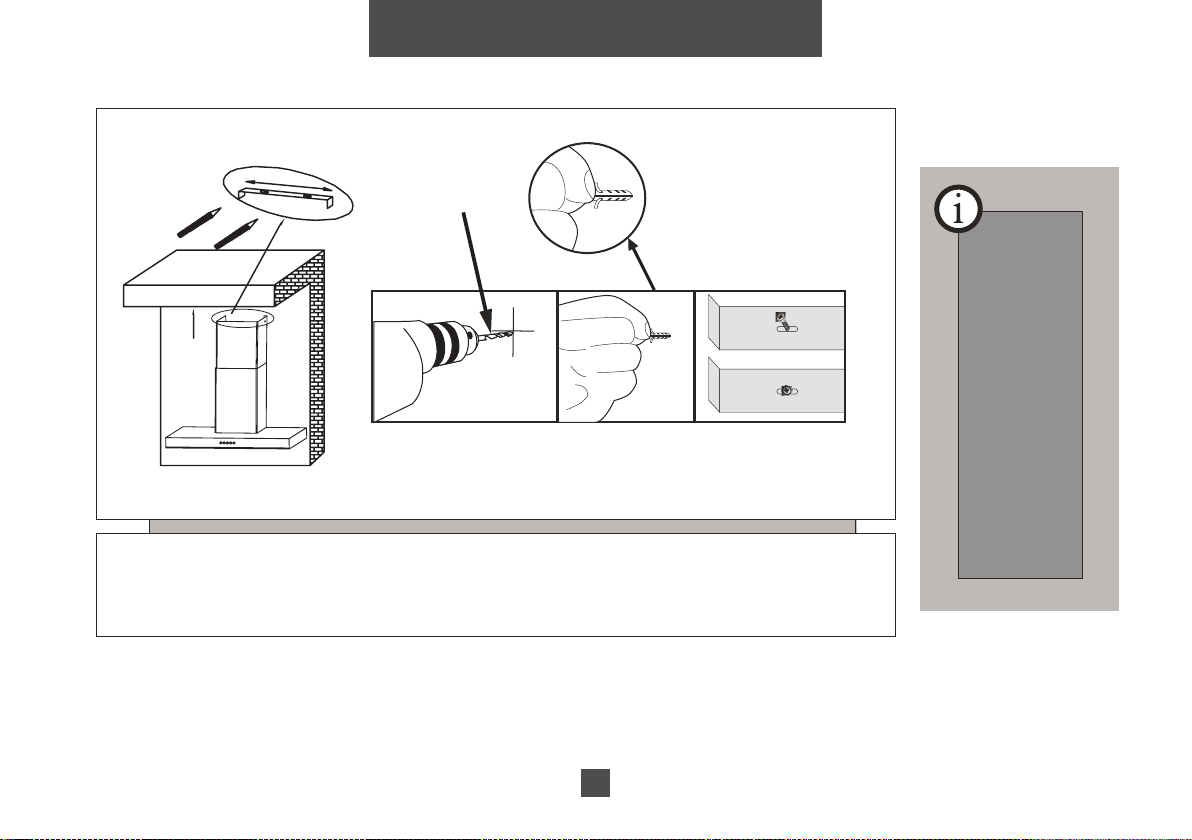

Необходимо поместить трафарет на место установки вытяжки и отметить
отверстия на стене.
Затем просверлите в стене отверстия диаметром 6 мм. Поместите дюбе­ля в отверстия и вставьте саморезы.

Во время
сверления
отверстий
в стене,
б у д ь т е
осторож­ны! Не по­вредите
скрытую
проводку
или другие
внутрен­ние комму­никации.

6

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

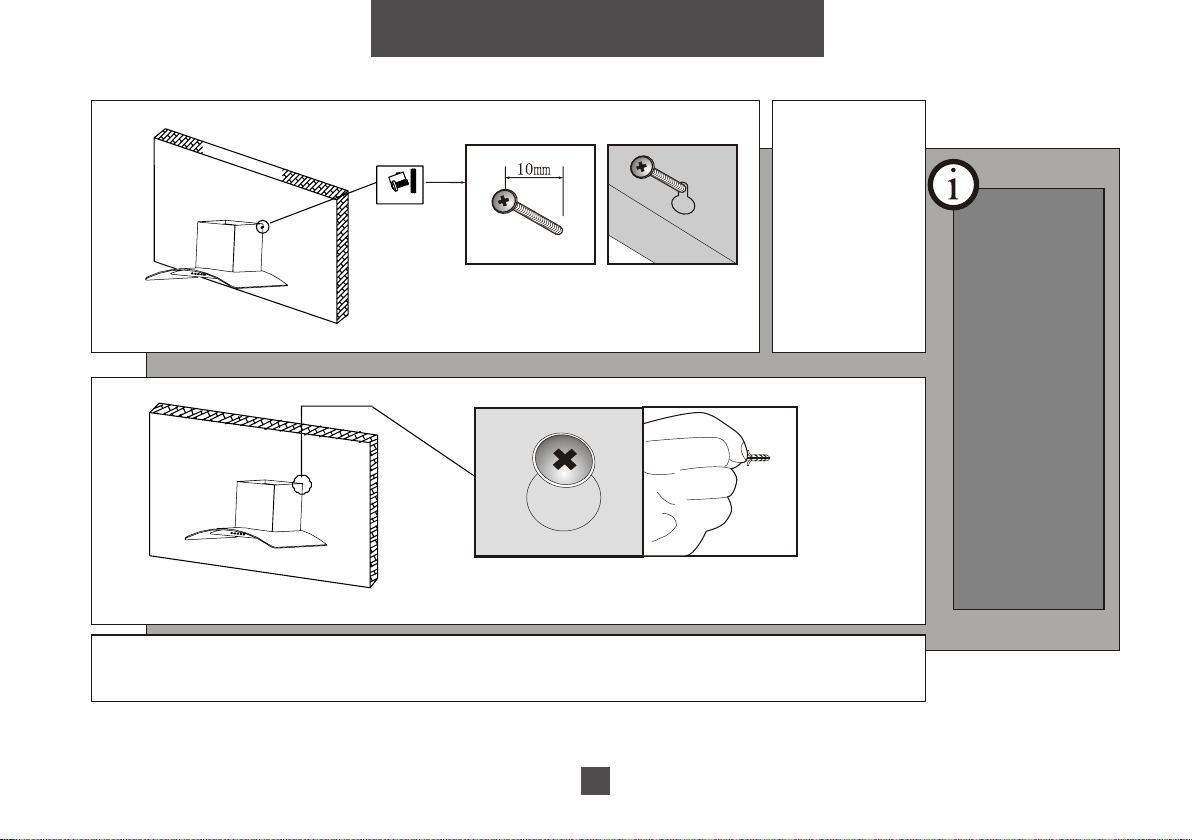

Повесьте воз­духоочиститель
таким образом,
чтобы саморе­зы попали в от­верстия. Затем
отрегулируйте
положение.

Пожалуй­ста убе­дитесь,
чтобы са­морезы не
были пол­ностью
утоплены
в стену.
Необходи­мо оста­вить рас­стояние
10 мм до
стены.

Заверните все четыре винта в следующей очередности: сначала 1 нижний, затем
2 верхних и снова 1 нижний.

www.avex-bt.ru

7

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Повести вы­тяжку таким
образом, что­бы установоч­ные отверстия
совпадали
с четырьмя
болтами. Вы­ровняйте.

Пожалуйста,
убедитесь,
что внешний
диаметр бол­тов 10 мм.

Сначало закрутите 2 верхних болта, затем два нижних.

8

www.avex-bt.ru

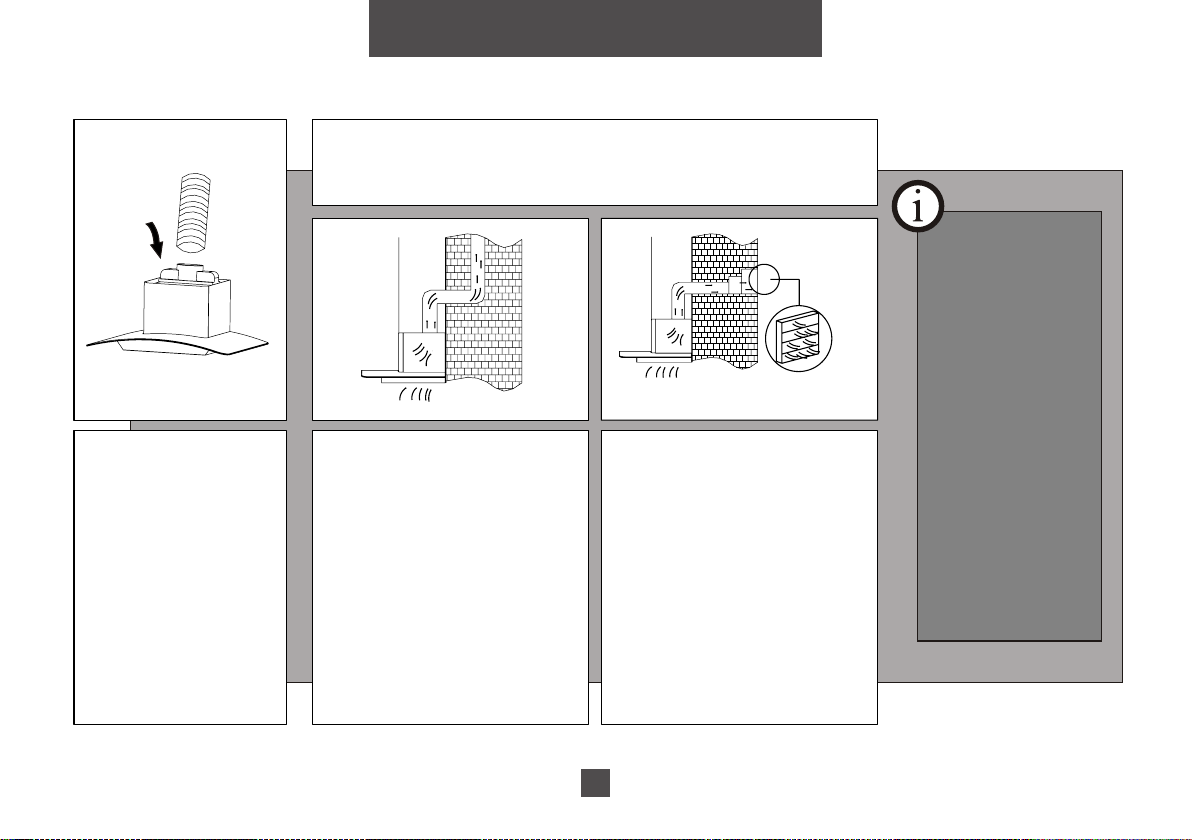

Гофрированную
трубу присоеди­ните к воздухо­очистителю.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

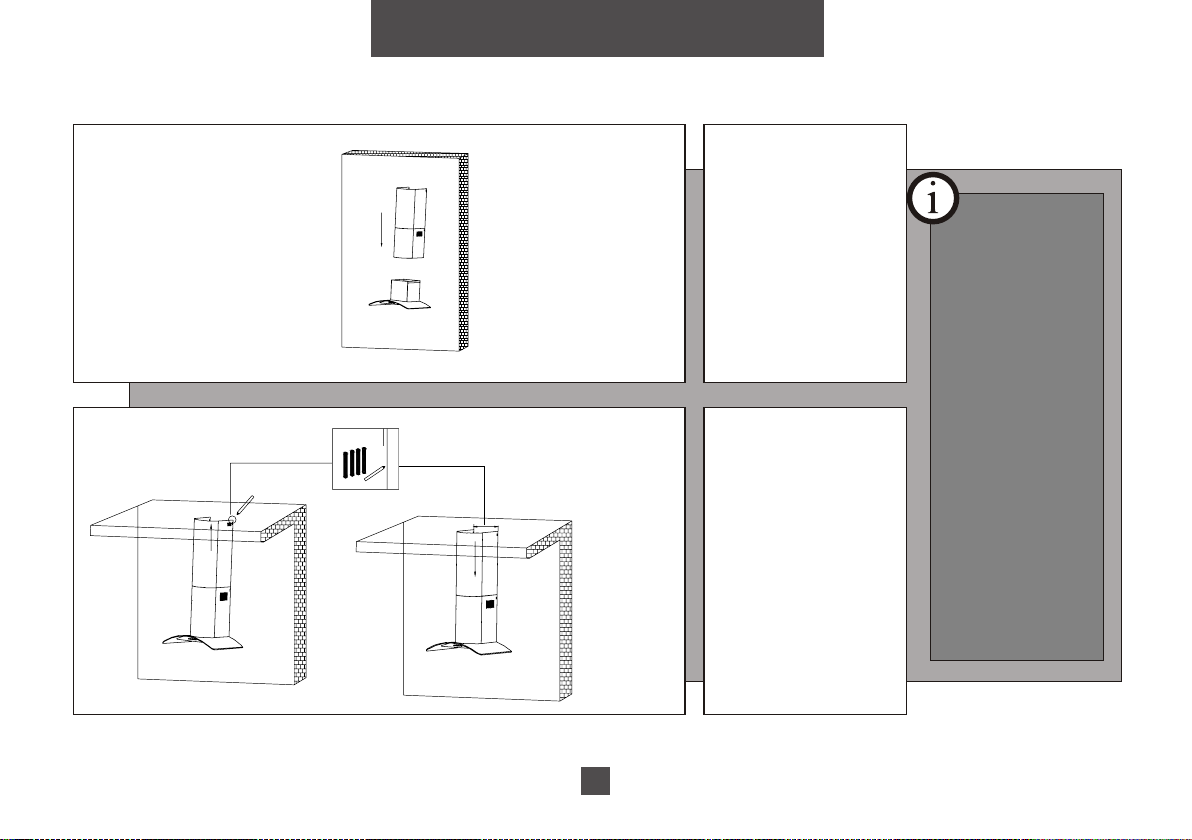

Воздухоочистители могут выводить воздух в
разных направлениях.

Вертикальное распо­ложение наиболее
подходящее. Если над
кухней находится чер­дачное помещение,
лучше всего вывести

Если подобный венти­ляционный канал не
предусмотрен, воз­можно сделать гори­зонтальный отвод че-

рез стену.
вентиляционный ка­нал через крышу.

Для эффектив­ного отвода
отработанных
газов и устра­нения запахов
из помеще­ния, воздух
в дымоходе
не должен
быть разря­женным. Про­верьте, чтобы
была хорошая
тяга.

www.avex-bt.ru

9

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Присоедини­те элемент
дымохода к
вытяжке.

Закрепите ды­моход в со­ответствии с
размером вен­тиляционного
канала и про­верьте положе­ние обеих труб
дымохода.

Работы по
монтажу
воздухоо­чистителя
и элек­трической
проводки
должны
произво­диться ква­лифици­рованным
специали­стом.

10

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

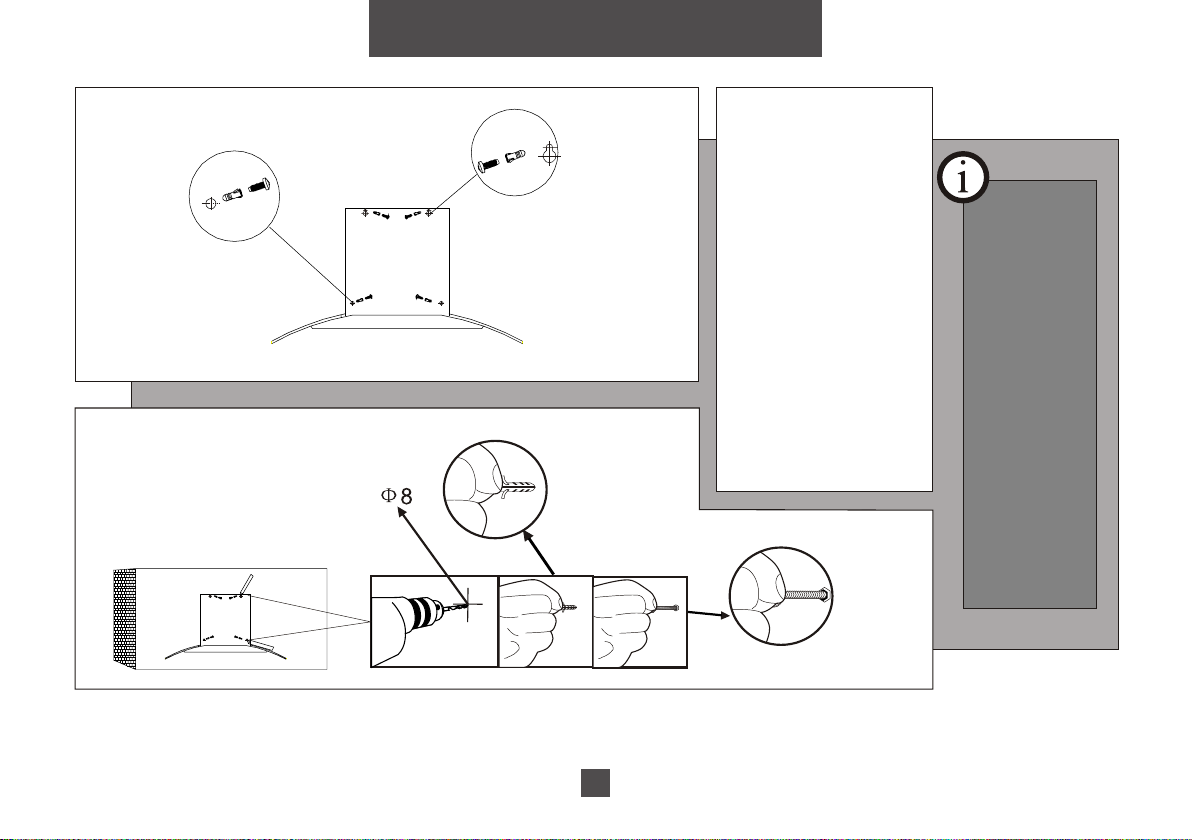

Φ8

Установите дымоход и закрепите его согласно рисунку.

Монтаж
воздухоо­чистителя
реком­мендуется
выполнять
вдвоем.

www.avex-bt.ru

11

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Используйте само­резы для крепле­ния декоративного
кожуха дымохода.

Управление:

Для включения подсветки, нажмите на кнопку с соответствующим обо­значением. Нажимая кнопки 1, 2 или 3, соответственно выбираются
режимы вытяжки воздуха слабый, средний или сильный. Для выклю­чения воздухоочистителя нажмите кнопку 0.

После про­должитель­ного функ­циониро
вания воз­духоочисти­теля не при­касайтесь к
лампочкам
в течение
получаса.

12

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

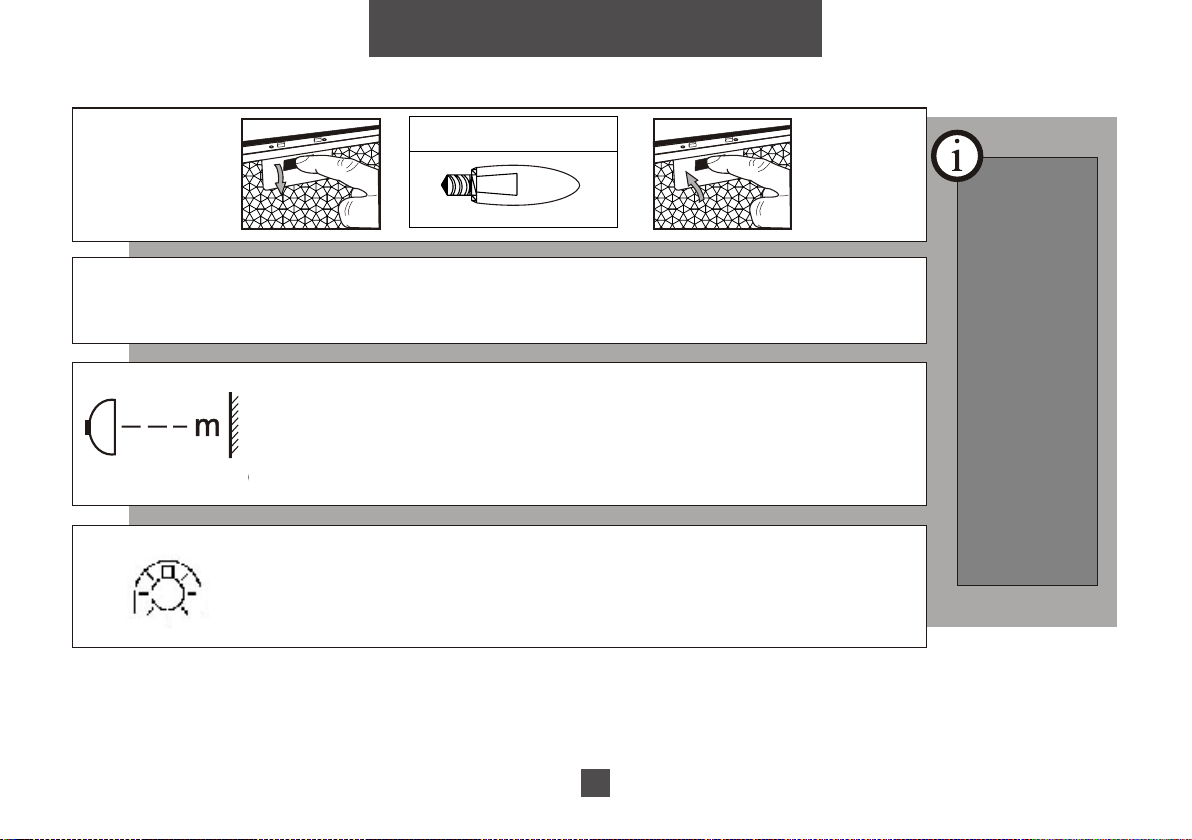

Замена

Е14 2x40 Вт

E14 40WX2 MAX

ламп
освещения

1. Отключите питание;

2. Используйте плоскую отвертку для того, чтобы вытащить лампу из гнезда;

3. Отсоедините разъемы лампы;

4. Присоедините разъемы к новой лампе и вставьте лампу в гнездо до щелчка.

Соблюдайте минимальное расстояние от поверхности с целью
предотвращения возникновения возгорания.

(- - не менее 45 см”)

Возможно использование ламп только с экранированной защитой.

Если шнур питания поврежден, его замена должна производиться только квалифицированным
специалистом.

Мощность
лампы не
должна
превышать
1 Вт.

www.avex-bt.ru

13

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

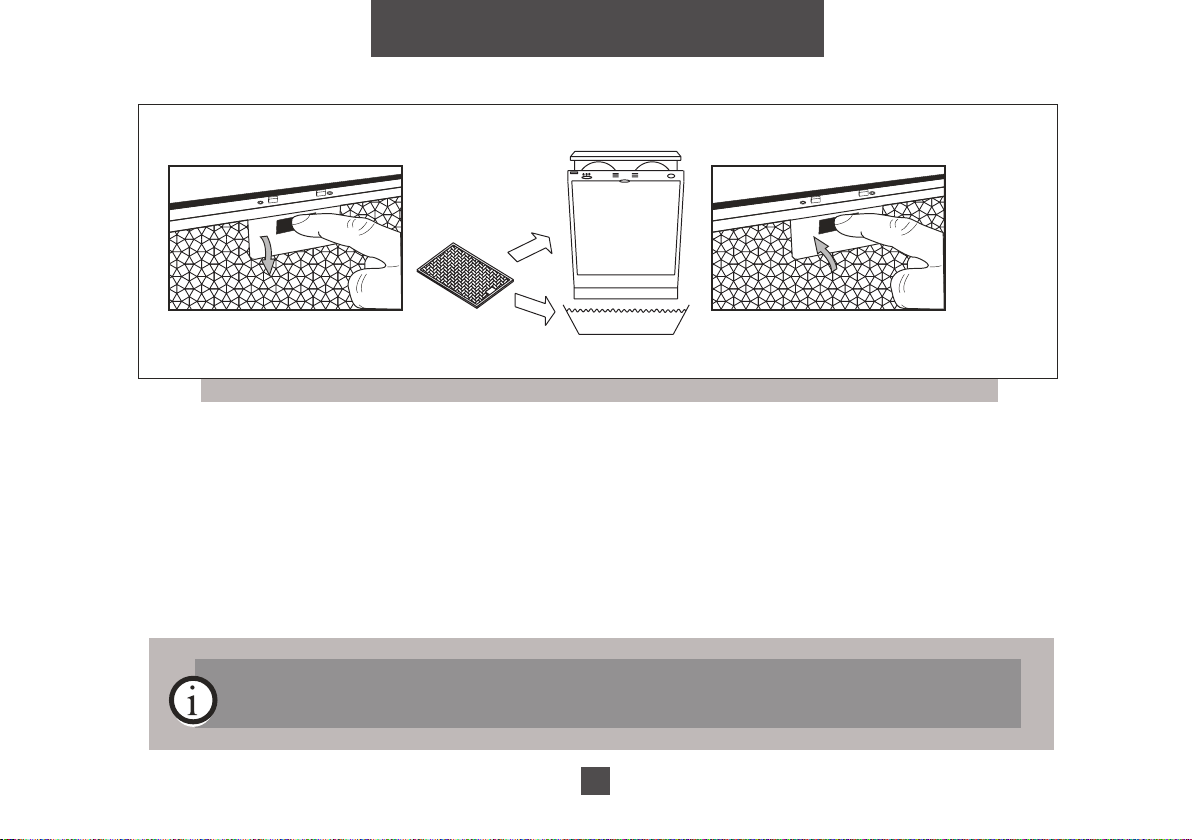

Рекомендуется мыть металлические фильтры не менее, чем раз в три месяца согласно
следующей инструкции:

1. Вытащите металлические фильтры из воздухоочистителя и замочите их в воде с ней­тральным моющим средством;

2. Тщательно промойте в теплой воде и оставьте сохнуть;

3. Металлические фильтры также можно мыть с помощью посудомоечной машины.
Фильтры могут незначительно поменять цвет после нескольких моек, что никак не отраз­иться на их дальнейшей работе.

Существует риск возгорания в случае, если фильтры не будут регулярно
мыться и очищаться от жиров.

14

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Срок службы - 7 лет
Гарантийный срок - 1 год с момента покупки товара

Производитель и импортер оставляют за собой право изменять конструкцию, технические характеристики, функции, внешний вид и комплектацию товара без предварительного
уведомления. Вся представленная в инструкции информация, касающаяся комплектаций, технических характеристик, функций, цветовых сочетаний носит информационный ха­рактер и ни при каких условиях не является публичной офертой.

УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ

УСЛОВИЯ ГАРАНТИИ:

При покупке изделия обязательно проверьте его комплектность и исправность, а также наличие Руководства по эксплуатации и
заполненного Гарантийного талона. Перед началом эксплуатации изделия просим внимательно ознакомиться с инструкцией.

ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ НЕ ПРОИЗВОДИТСЯ В СЛЕДУЮЩИХ СЛУЧАЯХ:

Гарантийное обслуживание не производится в следующих случаях:

• при несоблюдении правил эксплуатации, указанных в инструкции;

• при уменьшении диаметра воздуховода менее 120 мм;

• при наличии преград для свободного прохождения воздуха на всем протяжении, от вытяжки до выхода вентиляцион­ного канала в атмосферу;

• при неправильном монтаже, в случае вскрытия электромонтажной распределительной колодки, включая замену
сетевого кабеля;

• при несоответствии питающей электросети параметрам, установленным производителем.

СТОИМОСТЬ РЕМОНТА ОПЛАЧИВАЕТСЯ ПОКУПАТЕЛЕМ, ЕСЛИ:

• Гарантийный период закончился;

• Гарантия не распространяется на данный вид неисправности;

• Для определения вида поломки требуется экспертиза, в результате которой доказано, что гарантия не распространяется
на данный вид неисправности.

www.avex-bt.ru

15

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СЕРВИСНЫЕ ЦЕНТРЫ «AVEX»

Сервисные центры товаров марки AVEX находятся на всей территории РФ.
Телефон Единой Справочной Службы: 8-800-700-12-25 (звонок по России бесплатный)

www.diorit.ru www.avex-bt.ru [e-mail]

ПРОИЗВОДИТЕЛЬ: “QINGDAO XINGBANG ELECTRONIC APPLIANCES CO., LTD.”
No.12, Kunlun Mountain North Road, Economic and Technological Development Zone, Qingdao China

«Циндао Синбан Электроник Эплаинсиз Ко., ЛТД.»
Адрес: №12, Куньлунь Маунтин Норд Роад, Экономик энд Текнолоджикал Девелопмент Зоун, г.Циндао, Китай

ИМПОРТЕР В РФ: ООО «Интер-Трейд»
347800, Россия, Ростовская область, г. Каменск-Шахтинский, ул. Ворошилова, 152
тел.: [phone] (-02, -03) e-mail: [e-mail]

УТИЛИЗАЦИЯ ПРИБОРА:

Правильная утилицация данного прибора
Наличие данного символа обозначает, что прибор не может быть утилизирован наряду с бытовым мусо­ром. Его необходимо сдать в специальные пункты по утилизации электрических приборов. Правильная
утилизация прибора гарантирует охрану окружающей среды и здоровья человека. Подробности узнавайте
в магазине или у представителя специальных служб.

16

www.avex-bt.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ГАРАНТИЙНЫЙ ТАЛОН
