AVENTICS Instrucciones de servicio: Vacuostato / presostato PE6, 3 pines, Notice d’instruction: Vacuostat/pressostat PE6, 3 broches, Istruzioni per l'uso: Vacuostato/pressostato PE6, 3 poli, Bruksanvisning: Vakuum / tryckomkopplare PE6, 3-polig, Vacuum/pressure switch PE6, 3-pin Manuals & Guides [fr]

Betriebsanleitung | Operating instructions | Mode d’emploi |
Istruzioni per l’uso | Instrucciones de servicio | Bruksanvisning

Vakuum-Druckschalter, 3-polig
Vacuum pressure switch, 3-pin
Vacuostat manostat, à 3 pôles
Vacuostato pressostato, a 3 poli
Interruptor de vacío de presión, de 3 polos
Vakuum tryckvakt, 3-polig

PE6

R412008995/09.2014, Replaces: 10.2013, DE/EN/FR/IT/ES/SV

1

5

6

2

3

4

1

SP

20%

TP

P, P

u

00129865

1

PE 6 mit Teilesatz (Zubehör)
PE 6 with parts kit (accessories)
PE 6 avec jeu de pièces (accessoires)
PE 6 con set di parti (accessori)
PE 6 con juego de piezas (accesorio)
PE 6 med komponentsats (tillbehör)

1

4

Den Schaltpunkt einstellen (Vakuum- und Druckschalter)
Setting one switching point (vaccuum and pressure switch)
Définir un point de commutation (vacuostat et manostat)
Impostazione di un punto di commutazione (vacuostato e pressostato)
Ajustar un punto de conmutación (interruptor de vacío y de presión)
Inställning av en kopplingspunkt (vakuum- och tryckvakt)
(1 = Hysterese/hysteresis/hystérésis/isteresi/histéresis/hysteres)

±0,5

45,9

±0,5

25,9

±0,5

18,6

±0,5

5,9

M 8

9,8

±0,5

1

2

Steckanschluss/Gewindeanschluss montieren
Assembling the push-in fitting/threaded connection
Monter le raccord instantané / le raccord fileté
Montaggio dell’attacco a innesto/attacco filettato
Montar la conexión por enchufe/conexión roscada
Montering av snabbanslutning/skruvanslutning

3

Prinzipschaltbild (* = Last)
Schematic circuit diagram (* = load)
Schéma de principe (* = charge)
Schema elettrico di principio (* = carico)
Diagrama básico de conexiones (* = carga)
Kopplingsschema (* = Last)

±0,5

00129855

5

Abmessungen
Dimensions

6,8

33,5

42,9

±0,5

±1

Ø

±0,5

6

00129866

Dimensions
Dimensioni
Dimensiones
Dimensioner

1

+

4

*

3

00129864

1

2

3

AVENTICS | PE6 | R412008995–BDL–001–AC | Deutsch 1

1 Zu dieser Anleitung

Diese Anleitung enthält wichtige Informationen, um den Vakuum-/Druckschalter
PE 6 sicher und sachgerecht zu montieren, zu bedienen und einfache Störungen
selbst zu beseitigen.
O Lesen Sie diese Anleitung vollständig und insbesondere das Kapitel 2 „Zu Ihrer

Sicherheit“, bevor Sie mit dem Vakuum-/Druckschalter PE 6 arbeiten.

Weiterführende Dokumentation

Der PE 6 ist eine Einzelkomponente. Beachten Sie auch die Anleitungen der übrigen
Anlagenkomponenten.
Dazu gehören: Anlagendokumentation des Herstellers

Verwendete Abkürzungen

Abkürzung Bedeutung

PE 6 Vakuum-/Druckschalter PE 6, 3-polig

2 Zu Ihrer Sicherheit

Der PE 6 wurde entsprechend dem heutigen Stand der Technik und den
anerkannten sicherheitstechnischen Regeln hergestellt. Trotzdem besteht die
Gefahr von Personen- und Sachschäden, wenn Sie die folgenden allgemeinen
Sicherheitshinweise und die Warnhinweise vor Handlungsanweisungen in dieser
Anleitung nicht beachten.
O Lesen Sie daher diese Anleitung gründlich und vollständig, bevor Sie mit dem

PE 6 arbeiten.

O Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich

ist.

O Geben Sie den PE 6 an Dritte stets zusammen mit der Bedienungsanleitung

weiter.

Bestimmungsgemäßer Gebrauch

Der PE 6 dient dazu, beim Erreichen eines voreingestellten Druck- oder
Vakuumwertes einen elektrischen Kontakt zu schließen bzw. zu öffnen.

PE 6

O Verwenden Sie den
O Setzen Sie den PE 6 ausschließlich im industriellen Bereich ein.
O Halten Sie die in den technischen Daten genannten Leistungsgrenzen ein.

Der bestimmungsgemäße Gebrauch schließt auch ein, dass Sie diese Anleitung und
insbesondere das Kapitel „Zu Ihrer Sicherheit“ gelesen und verstanden haben.

Nicht bestimmungsgemäßer Gebrauch

Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie den PE 6

W außerhalb der Anwendungsgebiete verwenden, die in dieser Anleitung genannt

werden,

W unter Betriebsbedingungen verwenden, die von den in dieser Anleitung

beschriebenen abweichen.

Qualifikation des Personals

Montage, Demontage, Inbetriebnahme und Bedienung erfordern grundlegende
pneumatische Kenntnisse sowie Kenntnisse der zugehörigen Fachbegriffe.
Montage, Demontage, Inbetriebnahme und Bedienung dürfen daher nur von einer
Pneumatikfachkraft oder von einer unterwiesenen Person unter der Leitung und
Aufsicht einer Fachkraft durchgeführt werden.
Eine Fachkraft ist, wer aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse
und Erfahrungen sowie seiner Kenntnisse der einschlägigen Bestimmungen die ihm
übertragenen Arbeiten beurteilen, mögliche Gefahren erkennen und geeignete
Sicherheitsmaßnahmen treffen kann. Die Fachkraft muss die einschlägigen
fachspezifischen Regeln einhalten.

nur für den Zweck, für den er konstruiert wurde.

3Lieferumfang

Im Lieferumfang sind enthalten:

W 1 x PE 6 mit Steckanschluss (montiert)
W 1 x Montage-/Bedienungsanleitung

Zubehör:

W Teilesatz (1 x Steckanschluss, 1 x Gewindeanschluss, 2 x O-Ring)

4 Gerätebeschreibung

1 Steckanschluss
2 Lerntaste
3 2 Status-LEDs (gelb)

Varianten

Der PE 6 steht in folgender Ausführung zur Verfügung:

W Vakuumschalter, -1 bis 0 bar, feste Hysterese (MNR R412007804)
W Druckschalter, 0 bis 10 bar, feste Hysterese (MNR R412007805)

4 Elektrischer Anschluss
5 Gewindeanschluss (Zubehör)
6 Steckanschluss (Zubehör)

5Montage

VORSICHT

Anlage steht im Betrieb unter Druck

Das Arbeiten an der Anlage unter Druck kann zu Verletzungen und
Beschädigungen führen.

O Entlüften Sie vor dem Arbeiten an der Anlage alle relevanten Anlagenteile.

Steckanschluss/Gewindeanschluss montieren

Der Steckanschluss ist bei Auslieferung bereits montiert.
Ein Teilesatz mit Steckanschluss und Gewindeanschluss ist optional erhältlich.

1. Legen Sie den O-Ring oben in den Anschluss ein und schieben Sie den Anschluss
in die Aufnahmenut des PE 6, bis die Arretierung (1) hörbar einrastet.

2. Ziehen Sie zur Demontage den PE 6 geradlinig vom Anschluss ab.

Elektrisch anschließen

O Verwenden Sie für den elektrischen Anschluss einen M8-Stecker. Die

Pinbelegung ist nachfolgend dargestellt.

Stecker M8x1 Pin Signal

1 +UB: 24-V-Versorgung

4

3

1

3GND: Bezugspotential

4Schaltausgang, PNP

6 Inbetriebnahme

1. Stellen Sie vor Inbetriebnahme sicher, dass alle Anschlüsse des PE 6 korrekt

verbunden sind.

2. Beaufschlagen Sie die Anlage mit Druckluft.

3. Überprüfen Sie den Schaltausgang auf ordnungsgemäße Funktion.

Allgemeine Sicherheitshinweise

W Beachten Sie die Vorschriften zur Unfallverhütung und zum Umweltschutz im

Verwenderland und am Arbeitsplatz.

W Sie dürfen den PE 6 grundsätzlich nicht verändern oder umbauen.
W Verwenden Sie den PE 6 ausschließlich in dem Leistungsbereich, der in den

technischen Daten angegeben ist.

W Belasten Sie den PE 6 unter keinen Umständen mechanisch.
W Schalten Sie alle relevanten Anlagenteile drucklos und spannungsfrei, bevor Sie

den PE 6 montieren.

W Stellen Sie sicher, dass alle Anschlüsse des PE 6 korrekt verbunden sind.
W Setzen Sie den PE 6 nicht in spritzwassergefährdeten Umgebungen ein.
W Der Betrieb in explosionsgefährdeter Umgebung ist nicht zulässig. Es besteht

Brand- und Explosionsgefahr!

W Das Gehäuse des PE 6 besteht aus Polycarbonat. Der PE 6 darf daher weder mit

flüssigen noch mit dampfförmigen Stoffen in Berührung kommen, die ihn
angreifen. Zu diesen Stoffen zählen Benzol, Aceton, Nitrodämpfe und
Flüssigkeiten, die Weichmacher enthalten.

W Betreiben Sie den PE 6 ausschließlich über Netzgeräte mit Schutzkleinspannung

(PELV) und sicherer elektrischer Trennung der Betriebsspannung gemäß
EN 60204.

W Entsorgen Sie den PE 6 nach den Bestimmungen des Verwenderlandes.

4

1

5

AVENTICS | PE6 | R412008995–BDL–001–AC | Deutsch 2

7Betrieb

VORSICHT

Zu hoher Druck

Ein zu hoher Druck kann den PE 6 beschädigen:

W Der Vakuumschalter PE 6 ist nur für den Betrieb mit Unterdrücken (bezogen

auf Atmosphäre) ausgelegt. Überdrücke bis 5 bar führen nicht zu einer
Beschädigung des Schalters; Drücke ab 2 bar können aber Einfluss auf die
Genauigkeit sowie die Lebensdauer haben.

W Der Druckschalter PE 6 ist bis zu einem maximalen Überdruck von 15 bar

ausgelegt.

O Beachten Sie diese maximal zulässigen Druckwerte. Die Angaben finden Sie

zusätzlich auf dem Typenschild und in den technischen Daten.

Verwenden Sie beim Schalten induktiver Lasten an der Last eine
Freilaufdiode!

Den Schaltpunkt einstellen

Die Einstellung des Schaltpunktes geschieht über Lerntaste (2) (siehe ).

1. Legen Sie Vakuum/Druck für den gewünschten Teach-Punkt an.

2. Drücken Sie Taste (2) ca. 2 s, um den Teach-Punkt einzustellen. Die beiden LEDs

blinken.
– Vakuumschalter:

Einschaltpunkt (SP) = Teach-Punkt (TP) - 20% von TP
(Beispiel: TP = -700 bar, SP = -560 mbar)
Feste Hysterese (2 % F.S. = 20 mbar)

– Druckschalter:

Einschaltpunkt (SP) = Teach-Punkt (TP) - 20% von TP
(Beispiel: TP = 6 bar, SP = 5,7 bar)
Feste Hysterese (2 % F.S. = 200 mbar)

Auf Werkseinstellungen zurückstellen

1. Trennen Sie den PE 6 von der Betriebsspannung.

2. Halten Sie Taste (2) gedrückt und legen Sie die Betriebsspannung an.

Die beiden LEDs blinken.

3. Drücken Sie Taste (2) ca. 2 s, bis die beiden LEDs ausgehen.

Werkseinstellung

Variante Schaltpunkt

Vakuumschalter -600 mbar

Druckschalter 6 bar

8Wartung

Der PE 6 ist wartungsfrei. Bei technischen Problemen wenden Sie sich bitte an die
Serviceabteilung von AVENTICS.

9 Reinigung und Pflege

11 Technische Daten

PE 6

Bauart Sensor piezoresistiv

Messmedium nicht aggressive Gase, trockene Luft

Medium Druckluft nach DIN ISO 8573-1:2010 (max. Partikelgröße:

Druckbereich -1 bis 0 bar 0 bis 10 bar

Betriebsspannung 10 bis 30 VDC, Schutzkleinspannung (PELV nach

Schaltausgang 1 x PNP, N.O. (Schließer), max. 200 mA

Schaltzustandsanzeig
e

Hysterese 2% F.S.

Schutzbeschaltung Betriebsspannung verpolungssicher,

Wiederholgenauigkeit ±1% vom Messbereichsendwert (MBE)

Temperatureinfluss ±3 % vom Messbereichsendwert (MBE) im

Elektrischer
Anschluss

Anschluss
Messmedium

Schutzart IP40 (nach EN 60529/IEC 529)

Isolationswiderstand >100 MW bei 500 VDC

Prüfspannung 1000 VDC, 1 min

Störaussendung geprüft nach DIN EN 61000-6-3:2007

Störfestigkeit geprüft nach DIN EN 61000-6-2:2005

Schaltzeiten < 2 ms

Eigenstromaufnahme < 20 mA

Temperaturbereiche Betrieb: 0 bis +60 °C, Medium: 0 bis +50 °C,

Zulässige
Luftfeuchtigkeit

Überdruckfestigkeit 5 bar 15 bar

Abmessungen siehe

Gewicht ca. 6 g

1) Verwenden Sie beim Schalten induktiver Lasten an der Last eine Freilaufdiode.

2) Max. Kabellänge: 30 m

3) 100.000 Zyklen < 1 s

Vakuumschalter

(MNR R412007804)

40 μm; Drucktaupunkt: ≤ 3 °C; Ölgehalt: max. 1 mg/m3)

IEC 364-4-41), Restwelligkeit (P-P) max. 10%

über 2 gelbe LEDs

Schaltpunkt: 20 mbar Schaltpunkt: 200 mbar

Schaltausgang kurzschlussfest, taktend

Arbeitstemperaturbereich

Steckanschluss, M8x1, 3-polig

Steckanschluss

Lagerung: -25 bis +80 °C

10 bis 90% rel. Feuchte ohne Kondensation und

Eisbildung

Druckschalter

(MNR R412007805)

1)

2)

3)

VORSICHT

Lösemittel und aggressive Reinigungsmittel

Lösemittel und aggressive Reinigungsmittel können den PE 6 beschädigen.
O Verwenden Sie zur Reinigung ausschließlich Wasser und ggf. Petroleum oder

Waschbenzin.

So reinigen Sie den PE 6:

1. Schalten Sie alle relevanten Anlagenteile spannungsfrei und drucklos.

2. Reinigen Sie den PE 6.

10 Entsorgung

O Entsorgen Sie den PE 6 nach den Bestimmungen des Verwenderlandes.

1

2

3

4

1

3

AVENTICS | PE6 | R412008995–BDL–001–AC | English 3

1About this document

These instructions contain important information on the safe and appropriate
assembly and operation of the PE 6 vacuum/pressure switch and how to remedy
simple malfunctions yourself.
O Read these instructions completely, especially chapter 2 “„For your safety“”

before working with the PE 6 vacuum/pressure switch.

Related documents

The PE 6 is a system component. Also follow the instructions for the other system
components.
This includes: Manufacturer’s system documentation

Abbreviations used

Abbreviation Meaning

PE 6 PE 6 vacuum/pressure switch, 3-pin

2For your safety

The PE 6 has been manufactured according to the accepted rules of safety and
current technology. There is, however, still a danger of personal injury or damage to
equipment if the following general safety instructions and the warnings before the
steps contained in these instructions are not complied with.

O Read these instructions completely before working with the PE 6.
O Keep these instructions in a location where they are accessible to all users at all

times.
– Always include the operating instructions when you pass the PE 6 on to third

parties.

Intended use

The PE 6 serves to make or break an electrical contact when a preset pressure or
vacuum value is reached.

PE 6

O Use the
O The PE 6 is only intended for industrial applications.

– Observe the performance limits listed in the technical data.

Intended use includes having read and understood these instructions, especially the
chapter “For your safety”.

Improper use

It is considered improper use when the PE 6

W is used for any application not named in these instructions,
W is used under operating conditions that deviate from those described in these

instructions.

Personnel qualifications

Assembly, disassembly, commissioning, and operation require basic pneumatic
knowledge, as well as knowledge of the appropriate technical terms. Assembly,
disassembly, commissioning, and operation may therefore only be carried out by
qualified pneumatic personnel or an instructed person under the direction and
supervision of qualified personnel.
Qualified personnel are those who can recognize possible hazards and institute the
appropriate safety measures due to their professional training, knowledge, and
experience as well as their understanding of the relevant conditions pertaining to the
work to be done. Qualified personnel must observe the rules relevant to the subject
area.

only for the purpose for which it was designed.

3 Delivery contents

The following is included in the delivery contents:

W 1x PE 6 with push-in fitting (assembled)
W 1x assembly and operating instructions

Accessories:

W Parts kit (1x push-in fitting, 1x threaded connection, 2x O-rings)

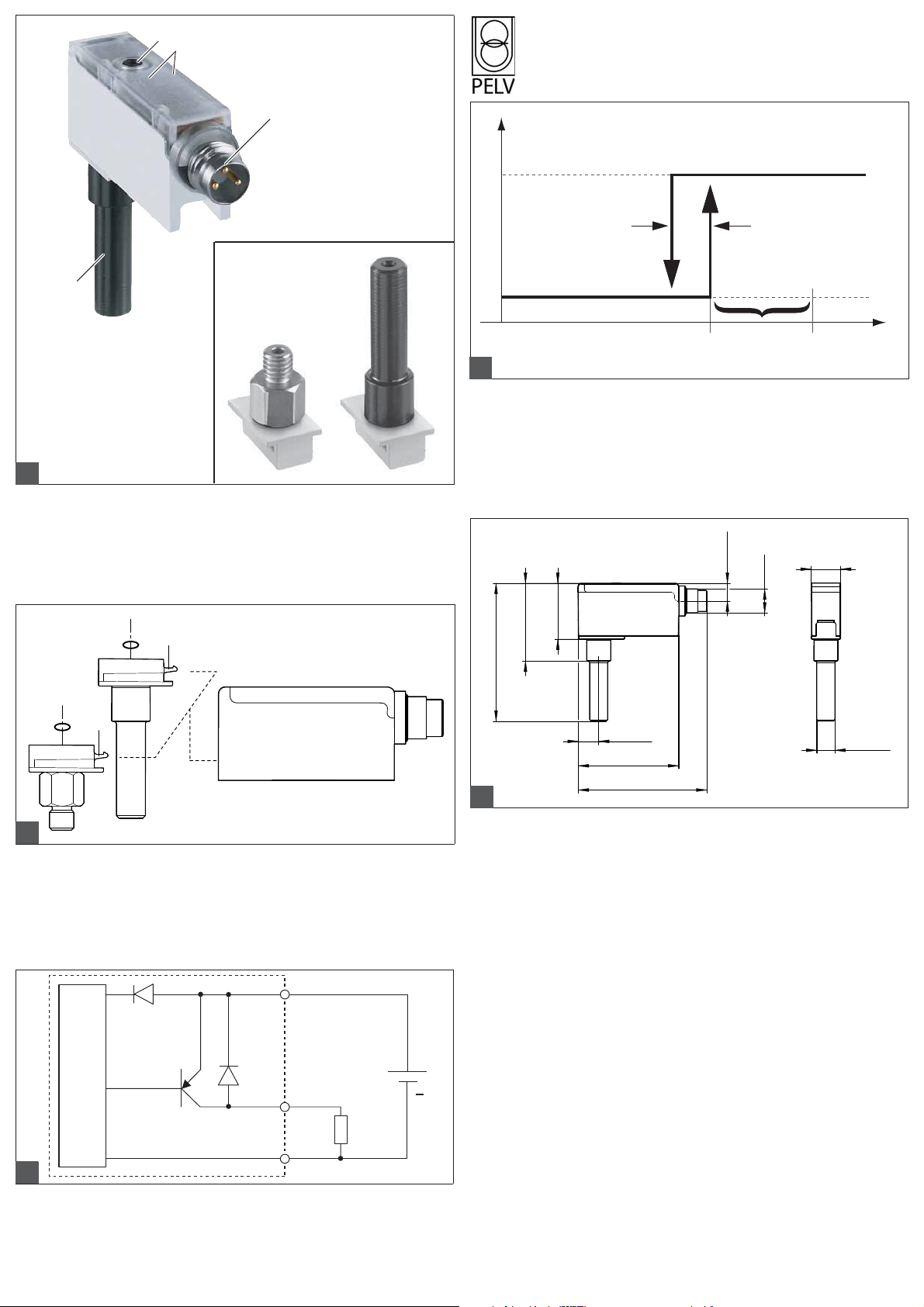

4 Device description

1 Push-in fitting
2 Teach button
3 2 status LEDs (yellow)

Variants

The PE 6 is available in the following design:

W Vacuum switch, -1 to 0 bar, fixed hysteresis (MNR R412007804)
W Pressure switch, 0 to 10 bar, fixed hysteresis (MNR R412007805)

4 Electrical connection
5 Threaded connection (accessories)
6 Push-in fitting (accessories)

5 Assembly

CAUTION

System is operating under pressure

Working on the system when under pressure could lead to injuries and damage!
O Depressurize all relevant system parts before working on the system.

Assembling the push-in fitting/threaded connection

The push-in fitting is already assembled on delivery.
A parts kit with push-in fitting and threaded connection is optionally available.

1. Insert the O-ring into the top of the connection and slide the connection into the
receiving groove of the PE 6 until the lock (1) audibly engages.

2. To disassemble, pull the PE 6 straight off the flange plate.

Connecting electrically

O Use an M8 plug for the electrical connection. The pin assignment is depicted in

the following table.

M8x1 plug Pin Signal

1+UB: 24 V supply

3 GND: Reference potential

4 Switch output, PNP

6 Commissioning

1. Before commissioning, ensure that all connections of the PE 6 are correctly

carried out.

2. Apply the compressed air to the system.

3. Check that the switch output is functioning properly.

General safety instructions

W Observe the regulations for accident prevention and environmental protec tion for

the country where the device is used and at the workplace.

W Do not change or modify the PE 6.
W Only use the PE 6 within the performance range provided in the technical data.
W Do not place any mechanical loads on the PE 6 under any circumstances.
W Make sure that the relevant system part is not under pressure or voltage before

you assemble the PE 6.

W Ensure that all connections of the PE 6 are correctly carried out.
W Do not use the PE 6 in environments that are not splashwater-proof.
W Operation in an explosive atmosphere is not permissible. There is a danger of

fires and explosions!

W The housing of the PE 6 consists of polycarbonate. Therefore, the PE 6 may not

come into contact with aggressive substances in liquid or vapor form. These
substances include benzene, acetone, nitro vapors, and liquids containing
softeners.

W Only operate the PE 6 via power packs with protective extra-low voltage (PELV)

and secure electrical isolation from the operating voltage in accordance with
EN 60204.

W Dispose of the PE 6 in accordance with the applicable national regulations.

4

1

5

AVENTICS | PE6 | R412008995–BDL–001–AC | English 4

7Operation

CAUTION

Too high pressure

A too high pressure can damage the PE 6:

W The PE 6 vacuum switch has only been designed for operation with vacuums

(referring to atmosphere). Pressures up to 5 bar do not cause damage to the
switch; however, pressures from 2 bar may adversely affect precision and
service life.

W The PE 6 pressure switch is designed for a maximum overpressure of 15 bar.

O Note the maximum permissible pressure values. This information can also be

found on the rating plate and in the technical data.

When switching inductive loads, use a recovery diode on the load!

Setting the switching point

Switching points are set via the teach button (2) (see ).

1. Apply the vacuum/pressure for the desired teach point.

2. Press button (2) for approx. 2 s to set the teach point. Both LEDs will flash.

– Vacuum switch:

Switch-on point (SP) = teach point (TP) -20% of TP
(Example: TP = -700 bar, SP = -560 mbar)
Fixed hysteresis (2% F.S. = 20 mbar)

– Pressure switch:

Switch-on point (SP) = teach point (TP) -20% of TP
(Example: TP = 6 bar, SP = 5.7 bar)
Fixed hysteresis (2% F.S. = 200 mbar)

Resetting to factory settings

1. Disconnect the PE 6 from the operating voltage.

2. Hold down the (2) button and apply the operating voltage.

Both LEDs will flash.

3. Press button (2) for approx. 2 s until both LEDs go out.

Factory setting

Variants Switching point

Vacuum switch -600 mbar

Pressure switch 6 bar

8 Maintenance

The PE 6 is maintenance-free. Please contact the service department at AVENTICS if
you have any technical problems.

9 Cleaning and servicing

CAUTION

Solvents and aggressive cleaning agents

Solvents and aggressive cleaning agents could damage the PE 6.
O Only use water for cleaning and, if necessary, kerosene or benzine.

11 Technical data

PE 6

Sensor type Piezo-resistive

Measuring medium Non-aggressive gases, dry air

Medium Compressed air in accordance with ISO 8573-1:2010

Pressure range -1 to 0 bar 0 to 10 bar

Operating voltage 10 to 30 VDC, protective extra-low voltage (PELV in

Switch output 1x PNP, NO ("make" contact), max. 200 mA

Switching state display Via 2 yellow LEDs

Hysteresis 2% F.S.

Protective circuit Operating voltage protected against polarity reversal,

Repetitive precision ±1% of full scale

Temperature influence ±3% of full scale in the operating temperature range

Electrical connection Push-in fitting, M8x1, 3-pin

Measuring medium
connection

Protection class IP40 (according to EN 60529/IEC 529)

Insulating resistance >100 MW at 500 VDC

Testing voltage 1000VDC, 1min

Interference emission Tested in accordance with EN 61000-6-3:2007

Interference immunity Tested in accordance with EN 61000-6-2:2005

Switching times < 2 ms

Current consumption < 20 mA

Temperature ranges Operation: 0 to +60°C, medium: 0 to +50°C, storage: -25

Permissible humidity 10 to 90% rel. humidity without condensation or ice

Resistance to
overpressure

Dimensions See

Weight Approx. 6 g

1) When switching inductive loads, use a recovery diode on the load.

2) Max. cable length: 30 m

3) 100,000 cycles < 1 s

Vacuum switch

(MNR R412007804)

(max. particle size: 40 μm; pressure dew point: ≤ 3 °C;

oil content: max. 1 mg/m3)

accordance with IEC 364-4-41), residual ripple (P-P)

max. 10%

Switching point: 20 mbar Switching point: 200 mbar

switch output is short circuit-proof, timed

Push-in fitting

to +80°C

formation

5 bar 15 bar

Pressure switch

(MNR R412007805)

1)

2)

3)

How to clean the PE 6:

1. Make sure that all relevant system parts are not under voltage or pressure.

2. Clean the PE 6.

10 Disposal

O Dispose of the PE 6 in accordance with the applicable national regulations.

1

2

3

4

1

3

AVENTICS | PE6 | R412008995–BDL–001–AC | Français 5

1 A propos de ce mode d’emploi

Ce mode d’emploi contient des informations importantes pour installer, utiliser et
entretenir le vacuostat / manostat PE 6 de manière sûre et conforme, ainsi que pour
pouvoir éliminer soi-même de simples défaillances.
O Lire entièrement ce mode d’emploi et surtout le chapitre 2 « „Pour votre sécurité“

», avant de travailler avec le vacuostat / manostat PE 6.

Documentation supplémentaire

Le PE 6 est un composant individuel. Consulter également les modes d’emploi des
autres composants d’installation,
Comme par exemple : Documentation d’installation du fabricant

Abréviations utilisées

Abréviation Signification

PE 6 Vacuostat / Manostat PE 6, à 3 pôles

2 Pour votre sécurité

Le PE 6 a été fabriqué conformément aux techniques les plus modernes et aux
règles de sécurité technique reconnues. Des dommages matériels ou corporels
peuvent néanmoins survenir si les consignes de sécurité générales et les consignes
de danger suivantes indiquées dans cette instruction ne sont pas respectées avant
d’effectuer des actions.
O Lire entièrement et soigneusement le mode d’emploi avant de travailler avec le

PE 6.

O Ranger le mode d’emploi à un endroit tel que tous les utilisateurs puissent y

accéder à tout moment.

O Toujours transmettre le PE 6 à de tierces personnes accompagné du mode

d’emploi.

Utilisation conforme

Le PE 6 sert à ouvrir ou à fermer un contact électrique lorsqu'une valeur de vide ou
de pression réglée est atteinte.

PE 6

O N’utiliser le
O Employer le PE 6 uniquement dans le domaine industriel.
O Respecter les limites de puissance indiquées dans les données techniques.

L’utilisation conforme inclut le fait d’avoir lu et compris ce mode d’emploi et en
particulier le chapitre « Pour votre sécurité ».

Utilisation non conforme

Une utilisation non conforme du PE 6 correspond

W à une utilisation en dehors des domaines d’application cités dans ce mode

d’emploi,

W à une utilisation déviant des conditions de fonctionnement décrites dans ce mode

d’emploi.

Qualification du personnel

Le montage, le démontage, la mise en service et l’utilisation exigent des
connaissances pneumatiques de base, ainsi que des connaissances concernant les
termes techniques adéquats. Le montage, le démontage, la mise en service et
l’utilisation ne doivent donc être effectués que par du personnel spécialisé en
pneumatique ou par une personne instruite et sous la direction et la surveillance
d’une personne qualifiée.
Une personne spécialisée est capable de juger des travaux qui lui sont confiés, de
reconnaître d’éventuels dangers et de prendre les mesures de sécurité adéquates
grâce à sa formation spécialisée, ses connaissances et expériences, ainsi qu’à ses
connaissances des directives correspondantes. Une personne spécialisée doit
respecter les règles spécifiques correspondantes.

qu’afin de remplir la fonction pour laquelle il a été créé.

3Fourniture

Compris dans la fourniture :

W 1 x PE 6 avec raccord instantané (monté)
W 1 x instructions de montage / mode d’emploi

Accessoires :

W Jeu de pièces (1 x raccord instantané, 1 x raccord fileté, 2 x joint torique)

4 Description de l’appareil

1 Raccord instantané
2 Touche d’apprentissage
3 2 statuts DEL (jaune)

Variantes

Le PE 6 est disponible dans le modèle suivant :

W Vacuostat, -1 à 0 bar, hystérèse fixe (MNR R412007804)
W Manostat, 0 à 10 bar, hystérèse fixe (MNR R412007805)

4 Raccordement électrique
5 Raccord fileté (accessoires)
6 Raccord instantané (accessoires)

5Montage

ATTENTION

L’installation est sous pression pendant la marche.

Une intervention sur l’installation sous pression peut provoquer des blessures et
des dommages matériels.

O Avant de travailler sur l’installation, purger toutes les parties pertinentes de

l’installation.

Monter le raccord fileté / le raccord instantané

Le raccord instantané est livré déjà monté.
Un jeu de pièces avec raccord instantané et raccord fileté est disponible en option.

1. Monter le joint torique sur la face supérieure du raccord et glisser le raccord
dans la rainure de montage du PE 6 jusqu’à ce que le mécanisme de blocage (1)
s’enclenche de manière perceptible.

2. Pour démonter le PE 6, il suffit de le retirer du raccord en ligne droite.

Raccorder électriquement

O Pour le raccord électrique, utiliser le connecteur M8. L’affectation des broches

est représentée comme suit.

Connecteur M8x1 Broche Signal

1 + UB : Alimentation 24 V

3 GND : Potentiel de référence

4Sortie de commutation, PNP

6 Mise en service

1. Avant la mise en service de l’appareil, s’assurer que tous les raccords du PE 6

soient bien connectés.

2. Appliquer de l’air comprimé à l’installation.

3. Vérifier que la sortie de commutation est en état de fonctionnement correct.

Consignes générales de sécurité

W Respecter les consignes de prévention d’accidents et de protection de

l’environnement dans le pays d’utilisation et au poste de travail.

W En règle générale ne pas modifier ni transformer le PE 6.
W Utiliser le PE 6 uniquement dans le champ de travail indiqué dans les données

techniques.

W Ne surcharger en aucun cas l’PE 6 de manière mécanique.
W Mettre toutes les pièces importantes de l’installation hors tension et hors

pression avant de monter le PE 6.

W S’assurer que tous les raccords du PE 6 soient bien connectés.
W Ne pas utiliser le PE 6 dans des environnements exposés à des projections d’eau.
W L’utilisation dans un environnement à risque d’explosion est interdite. Il existe un

risque d’incendie et d’explosion !

W Le boîtier du PE 6 est composé de polycarbonate. Pour cette raison, le PE 6 ne

doit entrer en contact avec des substances ni fluides ni vaporeuses, ce qui
provoquerait la corrosion de l'appareil. Le benzène, l’acétone, les vapeurs de
diluant ainsi que les liquides contenant des plastifiants comptent parmi ces
substances.

W Faire fonctionner le PE 6 en n’utilisant que des appareils d’alimentation en basse

tension de protection (PELV) et s’assurer d’avoir une parfaite séparation
électrique de la tension de service, conformément aux normes EN 60204.

W Eliminer le PE 6 selon les directives du pays d’utilisation.

1

1

5

AVENTICS | PE6 | R412008995–BDL–001–AC | Français 6

7 Fonctionnement

ATTENTION

Pression trop élevée

Une pression trop élevée peut endommager le PE 6 :

W Le fonctionnement du vacuostat PE 6 n’est prévu qu’avec des sous-pressions

(relatives à l’atmosphère). Des surpressions allant jusqu’à 5 bar n’entraînent
aucun endommagement de l’interrupteur, mais des pressions à partir de 2 bar
peuvent exercer une influence sur sa précision et sa durée de vie.

W Le manostat PE 6 est prévu pour une pression maximale de 15 bar.

O Respecter ces valeurs maximales de pression autorisée. De plus, vous

trouverez ces indications sur la plaque signalétique ainsi que dans les
données techniques.

Lors de la commutation de charges inductives sur la charge, utiliser une
diode de roue libre.

Régler le point de commutation

Le réglage du point de commutation se fait par la touche d’apprentissage (2) (voir

).

1. Appliquer le vide / la pression pour le point à initialiser.

2. Appuyer sur la touche (2) pendant env. 2 s pour régler le point à initialiser. Les

deux DEL clignotent.
– Vacuostat :

Point d’enclenchement (SP) = Point à initialiser (TP) – 20% de TP
(Exemple : TP = -700 bar, SP = -560 mbar)
Hystérèse fixe (2% F.S. = 20 mbar)

– Manostat :

Point d’enclenchement (SP) = Point à initialiser (TP) – 20% de TP
(Exemple : TP = 6 bar, SP = 5,7 bar)
Hystérèse fixe (2 % F.S. = 200 mbar)

Remettre au réglage d’usine

1. Débrancher le PE 6 de l’alimentation en tension de service.

2. Maintenir la touche (2) enfoncée et brancher la tension de service.

Les deux DEL clignotent.

3. Appuyer sur la touche (2) pendant env. 2 sec. jusqu’à ce que les deux DEL

s’éteignent.

Réglage d’usine

Variante Point de commutation

Vacuostat -600 mbar

Manostat 6 bar

8 Maintenance

Le PE 6 ne nécessite aucune maintenance. En cas de problèmes techniques,
s’adresser au centre de services AVENTICS le plus proche.

9 Entretien et maintenance

ATTENTION

Solvants et produits de nettoyage agressifs

Les solvants et les produits de nettoyage agressifs peuvent endommager le PE 6.
O Pour le nettoyage, utiliser exclusivement de l’eau et éventuellement du pétrole

ou de la benzine.

11 Données techniques

PE 6

Type de construction avec capteur piézorésistif

Fluide de mesure gaz non agressifs, air sec

Fluide Air comprimé selon ISO 8573-1:2010 (taille des

Plage de pression -1 à 0 bar 0 à 10 bar

Tension de service 10 à 30 VDC, basse tension de protection (PELV selon

Sortie de commutation 1 x PNP, N.O. (contact à fermeture), max. 200 mA

Affichage de l’état de
commutation

Hystérèse 2% F.S.

Circuit de protection Tension de service à protection contre les inversions de

Répétabilité ±1% de la valeur de fin d'échelle

Influence de la
température

Raccordement
électrique

Raccordement au fluide
de mesure

Type de protection IP 40 (selon EN 60529/IEC 529)

Résistance d’isolement >100 MW à 500 VDC

Tension de vérification 1000 VDC, 1 min

Suppression des
impulsions parasites

Anti-parasitage Vérifié selon EN 61000-6-2:2005

Temps de commutation < 2 ms

Consommation de
courant produit

Plages de température Fonctionnement : 0 à +60 °C, fluide : 0 à +50 °C,

Humidité ambiante
autorisée

Résistance aux
surpressions

Dimensions voir

Poids env. 6 g

1) Lors de la commutation de charges inductives sur la charge, utiliser une diode de roue libre.

2) Longueur de câble max. : 30 m

3) 100 000 cycles < 1 s

Vacuostat

(MNR R412007804)

particules : max. 40 μm ; point de rosée sous pression :

≤ 3 °C ; teneur en huile : max. 1 mg/m3)

IEC 364-4-41), ondulation résiduelle (P-P) de 10% max.

via 2 DEL jaunes

Point de commutation :

20 mbar

polarité, sortie de commutation résistant aux courts-

circuits, en cadence

±3% de la valeur de fin d'échelle en zone à température

de travail

Raccord enfichable, M8x1, à 3 pôles

Raccord instantané

Vérifié selon EN 61000-6-3:2007

< 20 mA

stockage : -25 à +80 °C

10 à 90% d’humidité relative sans condensation ni

givrage

5 bar 15 bar

Manostat

(MNR R412007805)

1)

Point de commutation :

200 mbar

2)

3)

Nettoyer le PE 6 comme suit :

1. Mettre toutes les parties pertinentes de l’installation hors tension et hors

pression.

2. Nettoyer le PE 6.

10 Elimination des déchets

O Eliminer le PE 6 selon les directives du pays d’utilisation.

1

2

3

AVENTICS | PE6 | R412008995–BDL–001–AC | Italiano 7

1 Spiegazione delle istruzioni

Le istruzioni contengono informazioni importanti per il montaggio e l’uso del
vacuostato/pressostato PE 6 nel rispetto delle norme e della sicurezza e per
riparare autonomamente piccoli guasti.
O Leggere queste istruzioni e in particolar modo il capitolo 2 “„Per la vostra

sicurezza“” in tutte le sue parti prima di adoperare il vacuostato/pressostato
PE 6.

Ulteriore documentazione

Il PE 6 è un componente singolo. Osservare anche le istruzioni degli altri componenti.
Tra gli altri: Documentazione del costruttore dell’impianto

Abbreviazioni utilizzate

Abbreviazione Significato

PE 6 Vacuostato/pressostato PE 6, a 3 poli

2 Per la vostra sicurezza

Il PE 6 è stato prodotto in base alla tecnica più attuale ed alle norme di sicurezza
tecnica riconosciute. Nonostante ciò esiste il pericolo di danni a persone e cose, se
non vengono osservate le istruzioni ed avvertenze di sicurezza generali illustrate di
seguito, prima di intraprendere qualsiasi azione.
O Leggere perciò attentamente queste istruzioni in ogni parte prima di adoperare

il PE 6.

O Conservare le istruzioni in modo che siano sempre accessibili a tutti gli utenti.
O Consegnare il PE 6 a terzi sempre con le relative istruzioni per l’uso.

Utilizzo a norma

PE 6 serve a chiudere o ad aprire un contatto elettrico al raggiungimento di un valore
di pressione o di depressione preimpostato.

O Utilizzare
O Impiegare il PE 6 esclusivamente in ambienti industriali.
O Rispettare i limiti di potenza riportati nei dati tecnici.

L’uso a norma comprende anche la lettura e la comprensione di queste istruzioni ed
in particolar modo del capitolo “Per la vostra sicurezza”.

PE 6 soltanto per lo scopo per il quale è stato costruito

Utilizzo non a norma

Per uso non a norma si intende l’impiego del PE 6

W al di fuori degli ambiti d’applicazione riportati in queste istruzioni,
W in condizioni di funzionamento che deviano da quelle riportate in queste

istruzioni.

Qualifica del personale

Il montaggio, lo smontaggio, la messa in funzione e il comando richiedono
conoscenze basilari pneumatiche, nonché conoscenze dei relativi termini tecnici. Il
montaggio, lo smontaggio, la messa in funzione e il comando devono perciò essere
eseguiti solo da personale specializzato in materia pneumatica o da una persona
istruita sotto la guida e la sorveglianza di personale qualificato.
Per personale qualificato si intendono coloro che, a ragione di una formazione
professionale adeguata e delle proprie esperienze e conoscenze delle norme vigenti,
sono in grado di giudicare il lavoro loro assegnato, di riconoscere i pericoli e di
adottare le misure di sicurezza adatte. Il personale specializzato è tenuto a
rispettare le norme in vigore specifiche del settore.

Avvertenze di sicurezza generali

W Osservare le prescrizioni antinfortunistiche e di protezione ambientale vigenti

nello stato in cui l’apparecchio viene usato e sul posto di lavoro.

W Non è consentito in generale modificare o trasformare il PE 6.
W Impiegare il PE 6 esclusivamente nel campo di potenza riportato nei dati tecnici.
W Non sottoporre in nessun caso PE 6 a sollecitazioni meccaniche.
W Togliere l’alimentazione elettrica e pneumatica di tutte le parti rilevanti

dell’impianto prima di montare il PE 6.

W Assicurarsi che tutti gli attacchi del PE 6 siano collegati correttamente.
W Non impiegare il PE 6 in ambienti soggetti a spruzzi d'acqua.
W L’esercizio in zone a pericolo di esplosione non è consentito. Pericolo di incendio

e di esplosione!

W Il corpo del PE 6 è in policarbonato. Quindi il PE 6 non deve entrare in contatto con

liquidi o vapori che possano attaccarlo. Fanno parte di queste sostanze il benzolo,
l’acetone, i vapori nitrici e i liquidi che contengono plastificanti.

W Alimentare PE 6 esclusivamente tramite alimentatori a bassissima tensione di

protezione (PELV) e con separazione elettrica sicura della tensione di esercizio
secondo la norma EN 60204.

W Smaltire il PE 6 nel rispetto delle norme vigenti nel paese di utilizzo.

.

3Fornitura

Sono compresi nella fornitura:

W 1x PE 6 con raccordo a compressione a innesto (montato)
W 1 x istruzioni di montaggio e d’uso

Accessori:

W Set di parti (1 raccordo a compressione a innesto, 1 attacco filettato, 2 O-ring)

4 Descrizione dell’apparecchio

1 Raccordo a compressione a innesto
2 Tasto di apprendimento
3 2 LED di stato (gialli)

Varianti

Il PE 6 è disponibile nelle seguenti versioni:

W Vacuostato, da -1 a 0 bar, isteresi fissa (MNR R412007804)
W Pressostato, da 0 a 10 bar, isteresi fissa (MNR R412007805)

4 Collegamento elettrico
5 Attacco filettato (accessorio)
6 Raccordo a compressione a innesto

(accessorio)

5Montaggio

ATTENZIONE

Durante il funzionamento l'impianto è sottoposto a pressione

L’esecuzione di lavori all’impianto sotto pressione può provocare lesioni e danni!
O Prima di eseguire i lavori scaricare l'aria da tutte le parti rilevanti

dell'impianto.

Montaggio del raccordo a compressione a innesto/attacco
filettato

Il raccordo a compressione a innesto è già montato alla consegna.
Un set di parti con un raccordo a compressione a innesto e un attacco filettato è
disponibile opzionalmente.

1. Inserire l’O-ring nell’attacco e spingere quest’ultimo nella scanalatura di
alloggiamento del PE 6 fino a udire lo scatto dell’arresto (1).

2. Per lo smontaggio estrarre il PE 6 dall’attacco tenendolo diritto.

Collegamento elettrico

O Utilizzare per il collegamento elettrico un connettore M8. Di seguito è

rappresentata l’accupazione pin.

Connettore M8x1 Pin Segnale

1 +UB: alimentazione 24 V

4

3

1

3 GND Potenziale di riferimento

4 Uscita di commutazione PNP

6 Messa in funzione

1. Prima della messa in funzione, assicurarsi che tutti gli attacchi del PE 6 siano

collegati correttamente.

2. Alimentare l’impianto con aria compressa.

3. Controllare che l’uscita di commutazione funzioni correttamente.

4

1

5

AVENTICS | PE6 | R412008995–BDL–001–AC | Italiano 8

7 Funzionamento

ATTENZIONE

Pressione eccessiva

Una pressione eccessiva può danneggiare il PE 6.

• Il vacuostato PE 6 è predisposto esclusivamente per il funzionamento in
condizioni di depressione (rispetto alla pressione atmosferica). Le
sovrappressioni fino a 5 bar non danneggiano il vacuostato; le pressioni a
partire da 2 bar, tuttavia, possono influenzarne la precisione e la durata.

• Il pressostato PE 6 è predisposto per una sovrappressione massima di 15 bar.

O Rispettare questi valori di pressione massimi consentiti. Le indicazioni si

trovano anche sulla targhetta dati e nei dati tecnici.

Per il pilotaggio di carichi induttivi utilizzare un diodo di ricircolo sul carico!

Impostazione del punto di commutazione

L’impostazione del punto di commutazione avviene tramite il tasto di apprendimento

(2) (vedi ).

1. Applicare la depressione/pressione per il punto di apprendimento desiderato.

2. Premere il tasto (2) per circa 2 sec. per impostare il punto di apprendimento. I

due LED lampeggiano.
– Vacuostato:

punto di attivazione (SP) = punto di apprendimento (TP) - 20 % del TP
(Esempio: TP = -700 bar, SP = -560 mbar)
Isteresi fissa (2%F.S. = 20 mbar)

– Pressostato:

punto di attivazione (SP) = punto di apprendimento (TP) - 20 % del TP
(Esempio: TP = 6 bar, SP = 5,7 bar)
Isteresi fissa (2%F.S. = 200 mbar)

Ripristino delle impostazioni di fabbrica

1. Togliere la tensione di esercizio dal PE 6.

2. Tenendo premuto il tasto (2) applicare la tensione di esercizio.

I due LED lampeggiano.

3. Premere il tasto (2) per circa 2 sec. finché i due LED non si spengono.

Impostazione di fabbrica

Variante Punto di commutazione

Vacuostato -600 mbar

Pressostato 6 bar

8 Manutenzione

Il PE 6 non ha bisogno di manutenzione. In caso di problemi tecnici rivolgersi al
reparto di assistenza AVENTICS.

9 Pulizia e cura

ATTENZIONE

Solventi e detergenti aggressivi

Solventi e detergenti aggressivi possono danneggiare il PE 6.
O Per la pulizia usare esclusivamente acqua ed eventualmente petrolio o

benzina solvente.

11 Dati tecnici

PE 6

Tipo di sensore Piezoresistivo

Mezzo di misurazione gas non aggressivi, aria secca

Fluido Aria compressa in base alla norma ISO 8573-1:2010

Campo di pressione -1 - 0 bar 0 - 10 bar

Tensione di esercizio Da 10 a 30 V DC, bassissima tensione di protezione (PELV

Uscita di
commutazione

Indicazione dello stato
di commutazione

Isteresi 2% F.S.

Circuito di protezione Tensione di esercizio protetta contro l’inversione di

Ripetibilità ±1% del valore finale dell'intervallo di misurazione

Influsso della
temperatura

Collegamento elettrico Connettore M8x1, a 3 poli

Attacco per mezzo da
misurare

Tipo di protezione IP40 (secondo EN 60529/IEC 529)

Resistenza di
isolamento

Tensione di prova 1000 VDC, 1 min

Emissione di disturbo Controllata secondo EN 61000-6-3:2007

Resistenza al disturbo Controllata secondo EN 61000-6-2:2005

Tempi di
commutazione

Assorbimento di
corrente propria

Campi di temperatura Funzionamento: da 0 a +60 °C, fluido: da 0 a +50 °C,

Umidità dell’aria
consentita

Resistenza alla
sovrappressione

Dimensioni Ved.

Peso ca. 6 g

1) Per il pilotaggio di carichi induttivi utilizzare un diodo autooscillante sul carico.

2) Lunghezza max. del cavo: 30 m

3) 100.000 cicli < 1 s

Vacuostato
(MNR R412007804)

(dimensione particella: max. 40

pressione: ≤ 3 °C; contenuto di olio: max. 1 mg/m

secondo IEC 364-4-41), ondulazione residua (P-P) max.

1 PNP, N.O. (contatto di chiusura), max. 200 mA

tramite 2 LED gialli

Punto di commutazione

20 mbar

polarità, uscita di commutazione a prova di cortocircuito,

±3% del valore finale dell'intervallo di misurazione

nell'intervallo di temperatura di esercizio

Raccordo a compressione a innesto

>100 MΩ a 500 V DC

magazzinaggio: da -10 °C a +80 °C

Da 10 a 90% umidità rel. senza condensa e formazione di

5 bar 15 bar

Pressostato
(MNR R412007805)

10%

Punto di commutazione

temporizzata

< 2 ms

< 20 mA

ghiaccio

μm; punto di rugiada in

200 mbar

2)

3

1)

3)

)

Come pulire il PE 6:

1. Togliere l’alimentazione elettrica e pneumatica di tutte le parti rilevanti

dell’impianto.

2. Pulire il PE 6.

10 Smaltimento

O Smaltire il PE 6 nel rispetto delle norme vigenti nel paese di utilizzo.

1

2

3

4

1

3

AVENTICS | PE6 | R412008995–BDL–001–AC | Español 9

1 Acerca de estas instrucciones

Estas instrucciones contienen información importante para montar, utilizar y
eliminar por uno mismo averías sencillas del interruptor de vacío/de presión PE 6
de un modo seguro y apropiado.
O Lea estas instrucciones por completo y sobre todo el capítulo 2 “„Para su

seguridad“” antes de empezar a trabajar con el interruptor de vacío/de presión
PE 6.

Otra documentación

El PE 6 es un componente individual. Tenga en cuenta también las instrucciones de
otros componentes de instalación.
Entre ellos se incluyen: Documentación de la instalación del fabricante

Abreviaturas utilizadas

Abreviatura Significado

PE 6 Interruptor de vacío/de presión PE 6, de 3 polos

2 Para su seguridad

El PE 6 ha sido fabricado de acuerdo al estado de la técnica y las normas de
seguridad técnica reconocidas. A pesar de ello, existe peligro de daños personales y
materiales si no se tienen en cuenta las indicaciones de seguridad a continuación ni
los carteles de advertencia ante indicaciones de manejo que aparecen en estas
instrucciones.
O Lea estas instrucciones con detenimiento y por completo antes de empezar a

trabajar con el PE 6.

O Guarde estas instrucciones en un lugar al que siempre puedan acceder

fácilmente todos los usuarios.

O Entregue siempre el PE 6 a terceros junto con las instrucciones de servicio.

Utilización conforme a las especificaciones

El PE 6 sirve para abrir o cerrar un contacto eléctrico al alcanzar un valor de presión
o de vacío preajustado.

PE 6

O Utilice el
O Haga uso del PE 6 únicamente en el ámbito industrial.
O Respete los límites de potencia mencionados en los datos técnicos.

La utilización conforme a las especificaciones también incluye que se haya leído y
entendido estas instrucciones y, en especial, el capítulo “Para su seguridad”.

Utilización no conforme a las especificaciones

Bajo utilización no conforme a las especificaciones se entienden también aquellos
casos en los que el PE 6

W se utiliza fuera de los campos de aplicación que se nombran en estas

instrucciones,

W o bajo condiciones de funcionamiento que difieren de las que se describen en

estas instrucciones.

Cualificación del personal

Es necesario tener conocimientos básicos de neumática y conocimientos de la
terminología técnica pertinente para realizar el montaje, el desmontaje, la puesta en
servicio y su manejo. Por lo tanto, solamente personal cualificado en neumática o
bien otra persona vigilada y controlada por una persona cualificada podrá realizar el
montaje, el desmontaje, la puesta en servicio y su manejo.
Por personal cualificado se entiende una persona que, gracias a su formación
especializada, sus conocimientos y experiencias, así como su conocimiento acerca
de las normas vigentes, detecta potenciales peligros y puede llevar a cabo medidas
de seguridad adecuadas. El personal cualificado debe respetar las normas en vigor
específicas del sector.

sólo para la finalidad para la que se ha construido.

3 Volumen de suministro

En el volumen de suministro se incluyen:

W 1 PE 6 con conexión de tubo insertado (montada)
W 1 instrucciones de montaje/de servicio

Accesorios:

W Juego de piezas (1 conexión de tubo insertado, 1 conexión roscada, 2 anillos

toroidales)

4 Descripción del aparato

1 Conexión de tubo insertado
2 Tecla de aprendizaje
3 2 LED de estado (amarillos)

Variantes

El PE 6 se encuentra disponible en la siguiente versión:

W Interruptor de vacío, de -1 a 0 bar, histéresis fija (MNR R412007804)
W Interruptor de presión, de 0 a 10 bar, histéresis fija (MNR R412007805)

4 Conexión eléctrica
5 Conexión roscada (accesorio)
6 Conexión por enchufe de tubo (accesorio)

5Montaje

ATENCIÓN

La instalación en funcionamiento está bajo presión.

Trabajar en la instalación con presión puede provocar lesiones y daños.
O Antes de los trabajos en la instalación purgue todas las piezas de la

instalación relevantes.

Montar la conexión de tubo insertado/conexión roscada

La conexión de tubo insertado se suministra montada.
Un juego de piezas con conexión de tubo insertado y conexión roscada está
disponible de forma opcional.

1. Introduzca el anillo toroidal en la parte superior de la conexión y desplace la
conexión en la ranura de alojamiento del PE 6 hasta que se oiga el encaje (1).

2. Para el desmontaje, retire el PE 6 de la conexión en línea recta.

Conectar eléctricamente

O Utilice un enchufe M8 para la conexión eléctrica. A continuación se representa la

ocupación de pins.

Enchufe M8x1 Pin Señal

1 +UB: alimentación de 24 V

3 GND: referencia

4 Salida de conmutación, PNP

6 Puesta en servicio

1. Antes de la puesta en servicio, asegúrese de que todas las conexiones del PE 6

estén unidas correctamente.

2. Aplique aire comprimido a la instalación.

3. Compruebe si la salida de conmutación funciona correctamente.

Instrucciones de seguridad generales

W Observe las prescripciones vigentes para evitar accidentes y respetar el medio

ambiente en el país en el que se vaya a utilizar el sistema y en el puesto de
trabajo.

W Como norma general, no está permitido modificar ni transformar el PE 6.
W El PE 6 debe utilizarse exclusivamente en el campo de potencia que viene

indicado en los datos técnicos.

W En ninguna circunstancia, debe someter el PE 6 a cargas mecánicas.
W Desconecte siempre la presión y la tensión de todas las piezas de la instalación

relevantes antes de montar el PE 6.

W Asegúrese de que todas las conexiones del PE 6 estén unidas correctamente.
W No coloque el PE 6 en entornos con peligro de salpicadura de agua.
W No está permitido el funcionamiento en entornos con peligro de explosión. ¡Existe

peligro de incendio y de explosión!

W La carcasa del PE 6 está compuesta de policarbonato. Por tanto, el PE 6 no debe

entrar en contacto con sustancias líquidas ni vaporosas que le puedan atacar.
Entre estas sustancias se encuentran benceno, acetona, vapores de nitrógeno y
líquidos que contienen plastificantes.

W Utilice el PE 6 sólo mediante aparatos de alimentación con tensión mínima de

seguridad (PELV) y una separación eléctrica segura de la tensión de servicio
según EN 60204.

W Elimine el PE 6 de acuerdo con las especificaciones del país de utilización.

4

1

5

AVENTICS | PE6 | R412008995–BDL–001–AC | Español 10

7 Funcionamiento

ATENCIÓN

Presión excesiva

Una presión excesiva puede dañar el PE 6:

W El interruptor de vacío PE 6 sólo ha sido concebido para funcionar con

depresiones (respecto a la atmósfera). Las sobrepresiones hasta 5 bar no
originan daños en el interruptor; sin embargo, las presiones a partir de 2 bar
pueden influir en la precisión y la vida útil.

W El interruptor de presión PE 6 ha sido concebido hasta una sobrepresión

máxima de 15 bar.

O Tenga en cuenta estos máximos valores de presión admisibles. Los datos

también figuran en la placa de características y en los datos técnicos.

Utilice un diodo de marcha libre en la carga al conectar cargas inductivas.

Ajustar el punto de conmutación

El punto de conmutación se ajusta mediante la tecla de aprendizaje (2) (véase ).

1. Aplique vacío/presión para el punto de aprendizaje deseado.

2. Pulse la tecla (2) durante aprox. 2 s para ajustar el punto de aprendizaje. Los dos

LED parpadean.
– Interruptor de vacío:

Punto de conexión (SP) = punto de aprendizaje (TP) - 20 % de TP
(Ejemplo: TP = -700 bar, SP = -560 mbar)
Histéresis fija (2 % F.S. = 20 mbar)

– Interruptor de presión:

Punto de conexión (SP) = punto de aprendizaje (TP) - 20 % de TP
(Ejemplo: TP = 6 bar, SP = 5,7 bar)
Histéresis fija (2 % F.S. = 200 mbar)

Reponer a los ajustes de fábrica

1. Desconecte el PE 6 de la tensión de servicio.

2. Mantenga pulsada la tecla (2) y aplique la tensión de servicio.

Los dos LED parpadean.

3. Pulse la tecla (2) durante aprox. 2 s hasta que los dos LED se apaguen.

Ajuste de fábrica

Variante Punto de conmutación

Interruptor de vacío -600 mbar

Interruptor de
presión

6 bar

8Mantenimiento

El PE 6 no requiere mantenimiento. En caso de problemas técnicos, diríjase al
departamento de servicio de asistencia de AVENTICS.

9 Limpieza y cuidado

ATENCIÓN

Disolventes y detergentes agresivos

Los disolventes y los detergentes agresivos pueden dañar el PE 6.
O Para la limpieza, utilice exclusivamente agua o, en caso necesario, petróleo o

bencina.

Así se limpia el PE6:

1. Desconecte la presión y la conexión con la red eléctrica de todas las piezas de la

instalación relevantes.

2. Limpie el PE 6.

11 Datos técnicos

PE 6

Tipo de construc. del
sensor

Medio de medición Gases no agresivos, aire seco

Medio Aire comprimido según ISO 8573-1:2010 (tamaño de

Gama de presión De -1 a 0 bar De 0 a 10 bar

Tensión de
funcionamiento

Salida de conmutación 1 x PNP, NA (contacto de cierre), máx. 200 mA

Indicación del estado
de conmutación

Histéresis 2 % F.S.

Conexión de protección Tensión de servicio protegida contra inversión de

Precisión de repetición ±1% del valor final del margen de medición

Influencia de la
temperatura

Conexión eléctrica Conexión por enchufe, M8x1, de 3 polos

Conexión del medio de
medición

Tipo de protección IP40 (según EN 60529/IEC 529)

Resistencia de
aislamiento

Tensión de
comprobación

Emisión perturbadora Comprobado según EN 61000-6-3:2007

Resistencia a
interferencias

Tiempos de
conmutación

Consumo de corriente
propio

Rangos de
temperatura

Humedad de aire
admisible

Resistencia a la
sobrepresión

Dimensiones Véase la

Peso aprox. 6 g

1) Utilice un diodo de marcha libre en la carga al conectar cargas inductivas.

2) Longitud máx. del cable: 30 m

3) 100.000 ciclos < 1 s

Interruptor de vacío

(MNR R412007804)

Piezorresistivo

partícula: máx. de 40 μm; punto de condensación de

presión: ≤ 3 °C; contenido de aceite: máx. 1 mg/m3)

De 10 a 30 VDC, tensión mínima de seguridad (PELV
según IEC 364-4-41), ondulación residual (P-P) máx.

Mediante 2 LED amarillos

Punto de conmutación:

20 mbar

polaridad, salida de conmutación resistente a

cortocircuito, con sincronización

±3% del valor final del margen de medición en el

margen de temperatura de trabajo

Conexión de tubo insertado

>100 MW con 500 VDC

1000 VDC, 1 min

Comprobado según EN 61000-6-2:2005

Funcionamiento: de 0 a +60 °C, medio: de 0 a +50 °C,

almacenamiento: de -25 a +80 °C

Del 10 al 90 % de humedad rel. sin condensación ni

formación de hielo

5 bar 15 bar

Interruptor de presión

(MNR R412007805)

10%

1)

Punto de conmutación:

200 mbar

2)

< 2 ms

< 20 mA

3)

10 Eliminación de residuos

O Elimine el PE 6 de acuerdo con las especificaciones del país de utilización.

1

2

3

4

1

3

AVENTICS | PE6 | R412008995–BDL–001–AC | Svenska 11

1Bruksanvisning

Denna bruksanvisning innehåller viktig information för att montera vakuum-/
tryckvakten PE 6 säkert och fackmannamässigt sätt. Den innehåller även
information om skötsel och underhåll samt enkel felsökning.
O Du bör läsa igenom hela anvisningen noga, särskilt då kapitlet 2

“„Säkerhetsföreskrifter“”, innan du börjar arbeta med vakuum-/tryckvakten
PE 6.

Övrig dokumentation

PE 6 är en delkomponent i ett större system. Följ även dokumentationen för övriga
systemkomponenter från systemtillverkaren.

Förkortningar

Förkortning betydelse

PE 6 Vakuum-/tryckvakt PE 6, 3-polig

2 Säkerhetsföreskrifter

PE 6 har tillverkats i enlighet med dagens gällande tekniska standard och
säkerhetstekniska föreskrifter. Trots detta finns det risk för skador på person och
materiel om man inte beaktar följande allmänna säkerhetsföreskrifter samt de
specifika varningsupplysningar som finns i denna bruksanvisning.

O Läs därför noggrant igenom hela bruksanvisningen innan du börjar arbeta med

PE 6.

O Förvara bruksanvisningen så att den alltid är tillgänglig för alla användare.
O Överlämna alltid bruksanvisningen tillsammans med PE 6 till tredje person.

Avsedd användning

PE 6 används för att sluta resp. öppna en elektrisk kontakt när ett visst tryck- eller
vakuumvärde uppnåtts.

O Använd
O PE 6 får endast användas inom industrin.
O Håll dig inom de effektgränser som anges i de tekniska uppgifterna.

Användning enligt bestämmelserna innebär också att du har läst och förstått denna
bruksanvisning och speciellt kapitlet “Säkerhetsföreskrifter”.

Ej avsedd användning

Ej avsedd användning är när PE 6 används

W på ett sätt som inte anges i denna bruksanvisning,
W under driftsvillkor, som avviker från de som anges i denna bruksanvisning.

Personalens kvalifikationer

Montering, demontering, idrifttagning och handhavande kräver grundläggande
kunskaper om pneumatik liksom kunskap om de tillämpliga facktermerna.
Montering, demontering, driftstart och manövrering får därför endast göras av en
fackman inom pneumatik eller av en person under ledning och uppsikt av en sådan
fackman.

En fackman är en person som mot bakgrund av sin yrkesutbildning, sina
yrkesmässiga kunskaper och erfarenheter liksom sin kännedom om tillämpliga
bestämmelser kan bedöma anförtrott arbete, uppmärksamma eventuella faror och
vidta nödvändiga säkerhetsåtgärder. Fackmannen måste iaktta tillämpliga
yrkesmässiga regler.

Allmänna säkerhetsanvisningar

W Beakta de lokala föreskrifterna för att undvika olyckor på arbetsplatsen och

W PE 6 får aldrig byggas om eller förändras.
W PE 6 får endast användas inom det effektområde som anges i den tekniska

W PE 6 får under inga omständigheter belastas mekaniskt.
W Gör alltid den aktuella anläggningsdelen trycklös och spänningsfri innan PE 6

W Kontrollera att alla anslutningar till PE 6 är korrekt gjorda.
W PE 6 får inte utsättas för vatten.
W Det är inte tillåtet att använda enheten i explosionsfarliga miljöer. Brand- och

W Kåpan till PE 6 är gjord i polykarbonat. PE 6 får därför varken komma i beröring

W Använd PE 6 endast via nätdon med lågspänning (PELV) och en säker elektrisk

W Avfallshantera PE 6 enligt gällande föreskrifter.

PE 6 endast för det ändamål för vilken den konstruerats

miljön i användarlandet.

beskrivningen.

monteras.

explosionsrisk!

med flytande eller ångformiga ämnen. Till dessa ämnen hör bensol, aceton,
nitrösa ångor och vätskor, som innehåller mjukgörare.

separation av driftsspänningen enligt EN 60204.

.

3 Leveransomfattning

Leveransen innehåller:

W 1 x PE 6 med snabbanslutning (monterad)
W 1 st. Monterings-/bruksanvisning

Tillbehör:

W Komponentsats (1 st. snabbanlutning, 1 st. gänganslutning, 2 st. O-ringar)

4 Beskrivning av enheten

1 Snabbanslutning
2 Programmeringsknapp
3 2 status-ljusdioder (gula)

Varianter

PE 6 finns i följande varianter:

W Vakuumvakt, -1 till 0 bar, fast hysteres (MNR R412007804)
W Tryckvakt, 0 till 10 bar, fast hysteres (MNR R412007805)

4 Elektrisk anslutning
5 Gänganslutning (tillbehör)
6 Snabbanslutning (tillbehör)

5Montering

SE UPP

Enheten står under tryck när den i är drift.

Att arbeta på anläggningen under tryck kan leda till personskador och materiella
skador.

O Avlufta alla relevanta anläggningsdelar innan arbeten på anläggningen.

Montering av snabbanslutning/gänganslutning

Snabbanslutningen är redan monterad vid utleveransen.
Komponentsatsen med snabbanslutning och gänganslutning kan erhållas som
tillval.

1. Infoga en O-ring upptill i anslutningen och skjut in anslutningen i spåret till PE 6
tills man hör att stoppet (1) hakar i.

2. Vid demontering dras PE 6 av rakt ut från anslutningen.

Elektrisk anslutning

O Använd en M8-kontakt för den elektriska anslutningen. Stiftskonfigureringen

visas nedan.

Stickkontakt
M8x1

Stift Signal

1 +UB: 24 V spänningsmatning

3GND: jord

4 Kontaktutgång, PNP

6Driftstart

1. Kontrollera att alla anslutningar till PE 6 är korrekt gjorda innan idrifttagning.

2. Applicera tryckluft på anläggningen.

3. Kontrollera att utgången fungerar korrekt.

4

1

5

AVENTICS | PE6 | R412008995–BDL–001–AC | Svenska 12

7Drift

SE UPP

Alltför högt tryck

Ett alltför högt tryck kan skada PE 6:

W Vakuumvakten PE 6 är endast avsedd för drift med undertryck (i förhållande till

atmosfären). Övertryck upp till 5 bar leder inte till att kontakten skadas. Tryck
från 2 bar kan dock påverka noggrannheten och livslängden.

W Tryckvakten PE 6 är konstruerad för ett maximalt övertryck på 15 bar.

O Observera de maximalt tillåtna tryckvärdena. Data finns även på typskylten

och i tekniska data.

Använd en skyddsdiod vid inkoppling av induktiva belastningar.

Ställa in kopplingspunkten

Inställningen av kopplingspunkterna görs via programmeringsknappen (2) (se ).

1. Applicera vakuum/tryck för den önskade programmeringspunkten.

2. Tryck på knappen (2) ca. 2 sek. för att ställa in programmeringspunkten. Båda

LED-lamporna blinkar.
– Vakuumvakt:

Tillslagspunkt (SP) = programmeringspunkt (TP) – 20% av TP
(Exempel: TP = -700 bar, SP = -560 mbar)
Fast hysteres (2 % F.S. = 20 mbar)

– Tryckvakt:

Tillslagspunkt (SP) = programmeringspunkt (TP) – 20% av TP
(Exempel: TP = 6bar, SP = 5,7bar)
Fast hysteres (2 % F.S. = 200 mbar)

Återställa till fabriksinställningar

1. Koppla ifrån PE 6 från matningsspänningen.

2. Håll knappen (2) intryckt och lägg på driftspänning.

Båda LED-lamporna blinkar.

3. Tryck på knappen (2) ca. 2 sek. tills båda LED-lamporna slocknar.

Fabriksinställning

Variant Kopplingspunkt

Vakuumvakt –600 mbar

Tryckvakt 6 bar

8Underhåll

PE 6 är underhållsfri. Vid tekniska problem vänder du dig till AVENTICS
serviceavdelning.

9 Rengöring och skötsel

11 Tekniska data

PE 6

Sensortyp piezoresistiv

Mätmedium Ej aggressiva gaser, torr luft

Medium Tryckluft enligt ISO 8573-1:2010 (max. partikelstorlek:

Tryckintervall –1 till 0 bar 0 till 10 bar

Driftsspänning 10 till 30 V DC, lågspänning (PELV enligt IEC 364-4-41),

Kopplingsutgång 1 x PNP, N.Ö. (slutande), max. 200 mA

Kopplingstillstånds­indikering

Hysteres 2% F.S.

Spänningsskydd Driftsspänning polaritetssäker, utgång kortslutningssäker,

Repeternoggrannhet ±1 % av totala mätområdet

Temperaturpåverkan ±3 % av totala mätområdet för arbetstemperaturen

Elektrisk anslutning Snabbanslutning, M8x1, 3-polig

Anslutning
mätmedium

Skyddsklass IP40 (enligt EN 60529 / IEC 529)

Isoleringsmotstånd >100 MW vid 500 V DC

Testspänning 1000 V DC, 1 min

Störningsstrålning testad enligt EN 61000-6-3:2007

Störningsbestrålning testad enligt EN 61000-6-2:2005

Omkopplingstid < 2 ms

Strömförbrukning < 20 mA

Temperaturområde Drift: 0 till +60 °C, medium: 0 till +50 °C,

Tillåten luftfuktighet 10 till 90% rel. fuktighet utan kondens och isbildning

Övertryckstålighet 5 bar 15 bar

Mått se

Vikt ca. 6 g

1) Använd en skyddsdiod vid inkoppling av induktiva belastningar.

2) Max. kabellängd: 30 m

3) 100.000 cykler < 1 s

Vakuumvakt

(MNR R412007804)

40 μm; tryckdaggpunkt: ≤ 3 °C; oljehalt: max. 1 mg/m3)

rippel (P-P) max. 10%

via två gula ljusdioder

Kopplingspunkt: 20 mbar Kopplingspunkt: 200 mbar

tidsinställd

Snabbanslutning

lagring: –25 till +80 °C

Tryckvakt

(MNR R412007805)

1)

2)

3)

SE UPP

Lösningsmedel och aggressiva rengöringsmedel

Lösningsmedel och aggressiva rengöringsmedel kan skada PE 6.
O Använd endast vatten och ev. fotogen eller tvättbensin.

Så här rengör du PE 6:

1. Koppla ur alla aktuella anläggningsdelar och gör dem spänningsfria och

trycklösa.

2. Rengör PE 6.

10 Avfallshantering

O Avfallshantera PE 6 enligt gällande föreskrifter.

AVENTICS GmbH

Ulmer Straße 4
30880 Laatzen
Phone [phone]
Fax: [phone]
www.aventics.com
[e-mail]

Further addresses:
www.aventics.com/contact

The data specified above only serve to
describe the product. No statements
concerning a certain condition or
suitability for a certain application can be
derived from our information. The given
information does not release the user from
the obligation of own judgement and
verification. It must be remembered that
our products are subject to a natural
process of wear and aging.

An example configuration is depicted on
the title page. The delivered product may
thus vary from that in the illustration.

Translation of the original operating
instructions. The original operating
instructions were created in the German
language.

R412008995-BDL–001–AC/09.2014
Subject to modifications. © All rights
reserved by AVENTICS GmbH, even and
especially in cases of proprietary rights
applications. It may not be reproduced or
given to third parties without its consent.
