AVENTICS Notice d’instruction: Remplacement de la plaque d'extrémité droite, Istruzioni per l'uso: Sostituzione della piastra terminale destra, Instrucciones de servicio: Cambio de la placa final derecha, Exchanging the right end plate, Betriebsanleitung: Endplatte rechts wechseln Manuals & Guides [fr]
...
Betriebsanleitung | Operating instructions | Mode d’emploi |
Istruzioni per l’uso | Instrucciones de servicio | Bruksanvisning
Endplatte rechts austauschen
Exchanging the right end plate
Remplacement de l’embase terminale de droite
Sostituzione piastra terminale destra
Sustitución de placa final derecha
Byta ut höger ändplatta
AV03/AV05
R412018800/06.2016,
Replaces: 03.2014, DE/EN/FR/IT/ES/SV
AV03 AV05
AVENTICS GmbH
Ulmer Straße 4
30880 Laatzen, GERMANY
Phone: +49 (0) 5 11-21 36-0
Fax: +49 (0) 511-21 36-2 69
www.aventics.com
info@aventics.com
Further addresses:
www.aventics.com/contact
The data specified above only serve to
describe the product. No statements
concerning a certain condition or suitability
for a certain application can be derived from
our information. The given information does
not release the user from the obligation of
own judgement and verification. It must be
remembered that our products are subject
to a natural process of wear and aging.
An example configuration is depicted on the
title page. The delivered product may thus
vary from that in the illustration.
Translation of the original operating
instructions. The original operating
instructions were created in the German
language.
R412018800–BAL–001–AD/06.2016
Subject to modifications. © All rights
reserved by AVENTICS GmbH, even and
especially in cases of proprietary rights
applications. It may not be reproduced or
given to third parties without its consent.
AV03 AV05
2
1
3
1
3
2
1

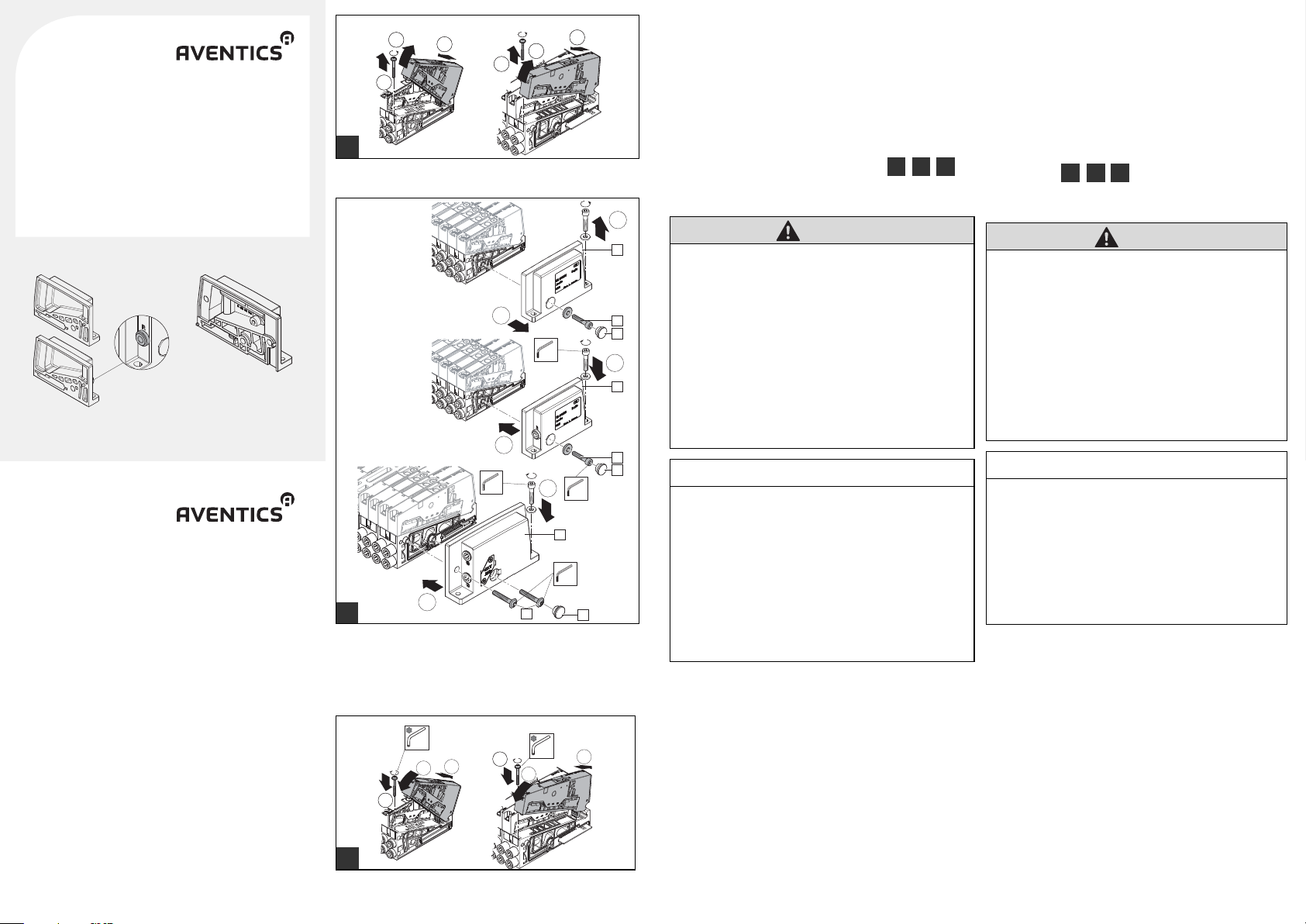

Ventil demontieren / Removing the valve / Démontage du distributeur /
Smontaggio della valvola / Desmontar una válvula / Demontera ventil
SW3
4
3
2
1
7
4
2
1
±0,2
Nm
±0,2
Nm
1
AV03
5
SW3
MD = 2,5 Nm
6
SW3
MD = 2,5 Nm
AV05
6
2
7
MD= 1,5
5
SW3
= 1,5
M
D
2
Wechseln der rechten Endplatte am Ventilsystem AV /
Right end plate exchange on the AV valve system / Remplacement de
l’embase terminale de droite sur le système de distributeurs AV /
Sostituzione della piastra terminale destra sul sistema valvole AV /
Sustituir la placa final derecha del sistema de válvulas AV03 /
Byta höger ändplatta på ventilsystemet AVl
AV03 AV05
T8
±0,1
MD
= 0,5
Nm
8
9
10
T8
= 0,5
8
±0,1
Nm
10
MD
9
3
Ventil montieren / Mounting the valve / Montage du distributeur /
Montaggio valvola / Montar una válvula / Montera ventil
Deutsch
1 Lieferumfang
W 1 x Endplatte gemäß Bestellung
W Beipackzettel
2 Identifikation des Produkts
Beachten Sie die Produktangaben auf dem Produkt und der
Verpackung.
3 Endplatte rechts austauschen
Das Produkt ist eine Komponente. Beachten Sie bei Demontage
und Montage die Hinweise der Dokumentation Ihres VS!
1 2 3
English
1 Delivery Contents
W 1 end plate, as ordered
W Package insert
2 Product Identification
Observe the product information on the product and packaging.
3 Exchanging the Right End
The product is a component. Observe the documentation
information when disassembling and assembling your VS!
VORSICHT
Verletzungsgefahr durch Montage unter Druck oder
Spannung!
Die Montage unter Druck oder anliegender elektrischer
Spannung kann zu Verletzungen führen und das
Produkt oder Anlagenteile beschädigen.
Verletzungsgefahr durch elektrischen Schlag und
plötzlichen Druckabbau.
O Schalten Sie den relevanten Anlagenteil drucklos
und spannungsfrei, bevor Sie folgende Tätigkeiten
ausführen:
– Produkt demontieren/montieren
– das System demontieren/montieren
O Sichern Sie die Anlage gegen Wiedereinschalten.
Danger of injury if assembled under pressure or
voltage!
Assembling when under pressure or voltage can lead
to injuries and damage to the product or system
components. Danger of injury from electric shocks and
sudden pressure drops.
O Make sure the relevant system part is not under
O Protect the system against being switched on.
ACHTUNG
Beschädigung der Ventilkontakte!
Durch das Lösen der Endplatte können die elektrischen
Kontakte der Ventile des VS gelöst werden. Erneutes
Zusammenschieben der VS-Komponenten beim
Festschrauben der Endplatte führt dann zur
Beschädigung dieser zuvor gelösten Kontakte!
O Demontieren Sie alle Ventile am VS von den
Grundplatten, bevor Sie die Endplatte am VS lösen.
O Montieren Sie die Ventile erst wieder auf die
Grundplatten, nachdem das VS mit seinen
Endplatten wieder fertig zusammengeschraubt ist.
Gehen Sie wie folgt vor:
1. Ventile am VS demontieren ཱ ི .
2. Endplatte rechts [3] demontieren ཱི ུ .
3. Neue Endplatte rechts (4 AV03, 5 AV05)
montieren ཱུ ྲྀ .
4. Ventile am VS wieder montieren ཷླྀཹ.
4 Entsorgung
Befolgen Sie die nationalen Vorschriften zur Entsorgung.
5 Technische Daten
Technische Daten entnehmen Sie bitte den Katalogblättern der
Einzelkomponenten im Online-Katalog
(www.aventics.com/pneumatics-catalog).
Damage to valve contacts!
Removing the end plate can separate the electrical
contacts on the VS valves. A closing up of the VS
components when tightening the end plate will result in
damage to the separated contacts!
O Remove all valves from the VS base plates before
O Remount the valves on the base plates after fully
Proceed as follows:
1. Remove the valves from the VS ཱ ི .
2. Remove the right end plate [3] ཱི ུ .
3. Mount the new right end plate (4 AV03, 5 AV05) ཱུ ྲྀ .
4. Remount the valves on the VS ཷླྀཹ.
4 Disposal
Comply with national regulations regarding disposal.
5 Technical Data
Technical data can be found in the pages for individual
components in our online catalog
(www.aventics.com/pneumatics-catalog).
Plate
1 2 3
CAUTION
pressure or voltage before performing the following
tasks:
– Disassembling/assembling the product
– Disassembling/assembling the system
NOTICE
removing the end plate on the VS.
assembling the VS and its end plates.
AVENTICS | AV03/AV05 | R412018800–BAL–001–AD 1
Français
1 Fourniture
W 1 embase terminale conformément à la commande
W Notice explicative
5 Caractéristiques techniques
Les données techniques sont fournies sur les pages du catalogue
des composants individuels dans le catalogue en ligne
(
www.aventics.com/pneumatics-catalog
Italiano
2 Identification du produit
Les indications relatives au produit figurant sur celui-ci et sur
l’emballage doivent être respectées.
3 Remplacement de l’embase terminale
de droite
Le produit est un composant. Lors du démontage et du montage,
observer également les remarques figurant dans la
documentation du VS !
1 2 3
1 Fornitura
W 1 x piastra terminale come da ordinazione
W Foglio di istruzioni
2 Identificazione del prodotto
Fare riferimento alle indicazioni relative al prodotto riportate sullo
stesso e sull'imballaggio.
3 Sostituzione piastra terminale
ATTENTION
Risque de blessure dû à un montage sous pression ou sous
tension !
Le montage sous pression ou sous tension électrique en
présence peut provoquer des blessures et endommager le
produit ou les parties de l’installation. Risque de blessure dû
à une chute de pression subite et une électrocution.
O Mettre la partie concernée de l’installation hors pression
et hors tension avant de réaliser les opérations
suivantes :
– Montage / Démontage du produit
– Montage / Démontage du système
O Protéger l’installation de toute remise en marche.
Il prodotto è un componente. Durante lo smontaggio e il
montaggio rispettare le indicazioni riportate nella
documentazione del vostro sistema valvole!
Pericolo di ferimento dovuto al montaggio in
pressione o in tensione elettrica!
Il montaggio in pressione o in tensione elettrica può
provocare ferimenti e danneggiare il prodotto o parti
dell’impianto. Pericolo di lesioni a causa di scossa
elettrica e di improvvisa caduta della pressione.
O Togliere pressione e tensione alla parte rilevante
REMARQUE
Endommagement des contacts de distributeur !
Afin de pouvoir desserrer les contacts électriques des
distributeurs du système de distributeurs, desserrer
l’embase terminale. Un réassemblage des composants du
système de distributeurs lors du vissage de l’embase
terminale peut endommager ces contacts préalablement
desserrés !
O Retirer des embases terminales tous les distributeurs du
système de distributeurs avant de détacher l’embase
terminale du système de distributeurs.
O Ne remonter les distributeurs sur les embases
terminales qu’après avoir entièrement réassemblé le
système de distributeurs avec ses embases terminales.
Procéder comme suit :
1. Démonter les distributeurs du système de
distributeurs ཱ ི .
2. Démonter l’embase terminale de droite [3] ཱི ུ .
3. Monter la nouvelle embase terminale à droite (4 AV03,
5 AV05) ཱུྲྀ
4. Remonter les distributeurs sur le système de
distributeurs ཷླྀཹ
4 Elimination
Respecter la réglementation nationale concernant l’évacuation
des déchets.
O Proteggere l’impianto da una riaccensione.
Danneggiamento dei contatti valvola!
Svitando la piastra terminale possono venire staccati i
contatti elettrici delle valvole del VS. Accostando
nuovamente i componenti VS durante l'avvitamento
della piastra terminale, i contatti allentati in precedenza
possono venire danneggiati!
O Smontare tutte le valvole sul VS dalle piastre base,
O Montare di nuovo le valvole sulle piastre base solo
Procedere nel modo seguente:
1. Smontare le valvole sul VS ཱ ི .
2. Smontare la piastra terminale destra [3] ཱིུ
3. Montare la nuova piastra terminale destra (4 AV03,
4. Montare di nuovo le valvole sul VS ཷླྀཹ.
4 Smaltimento
Rispettare le norme nazionali per lo smaltimento.
).
destra
1 2 3
ATTENZIONE
dell’impianto prima di effettuare le seguenti attività:
– Smontare/montare il prodotto
– Smontare/montare il sistema
NOTA
prima di svitare la piastra terminale sul VS.
dopo avere riassemblato il VS con le sue piastre
terminali.
5 AV05) ཱུྲྀ
5 Dati tecnici
Per i dati tecnici consultare le pagine di catalogo dei
singoli componenti nel catalogo online
(www.aventics.com/pneumatics-catalog).
Español
1 Volumen de suministro
W 1 placa final según pedido
W Hoja de instrucciones
2 Identificación del producto
Tenga en cuenta la información sobre el producto que figura en
este y en el embalaje.
3 Sustitución de la placa final
derecha
Este producto es un componente. Para desmontarlo y
montarlo debe tener en cuenta las indicaciones que
figuren en la documentación del VS.
¡Peligro de lesiones durante el montaje bajo presión o
tensión!
Efectuar el montaje bajo presión o tensión eléctrica
puede provocar lesiones personales y daños en el
producto u otros componentes de la instalación.
Peligro de lesiones por descarga eléctrica o caída de
presión repentina.
O Desconecte la presión y la tensión de la pieza de la
instalación relevante antes de ejecutar las
siguientes actividades:
– Montar/desmontar el producto
– Montar/desmontar el sistema
O Proteja la instalación contra un reencendido.
Daño de los contactos de las válvulas
Al aflojar la placa final se pueden aflojar también los
contactos eléctricos de las válvulas del VS. Dichos
contactos resultan después dañados al volver a unir los
componentes del VS cuando se atornilla la placa final.
O Desmonte todas las válvulas del VS de sus placas
base antes de aflojar la placa final del VS.
O No monte las válvulas en las placas base mientras no
haya acabado de atornillar el VS con sus placas finales.
Proceda como se explica a continuación:
1. Desmonte las válvulas del VS ཱི
2. Desmonte la placa final derecha [3] ཱི ུ .
3. Monte la placa final derecha nueva (4 AV03, 5 AV05)
4. Vuelva a montar las válvulas en el VS ཷླྀཹ
4 Eliminación de residuos
Respete las prescripciones nacionales relativas a la
eliminación de residuos.
1 2 3
ATENCIÓN
NOTA
ཱུ ྲྀ .
5 Datos técnicos
Puede consultar los datos técnicos en las fichas de los
distintos componentes del catálogo online
(www.aventics.com/pneumatics-catalog).
Svenska
1 Leveransomfattning
W 1 st. ändplatta enligt beställning
W Följesedel
2 Produktidentifikation
Se uppgifter på produkten och förpackningen.
3 Byta ut höger ändplatta
Produkten är en komponent. Följ anvisningarna i
bruksanvisningen vid demontering och montering!
Skaderisk vid montering under tryck eller spänning!
Om montering sker när anläggningen är under tryck
eller elektrisk spänning kan detta leda till
personskador och skador på produkten eller
anläggningsdelarna. Risk för skada på grund av
elektriska stötar och plötsligt tryckfall.
O Koppla ifrån den aktuella anläggningsdelen, så att
O Säkra anläggningen mot återinkoppling.
Skador på ventilkontakterna!
Elkontakterna till ventilerna i VS kan lossas genom att
man lossar ändplattan. Om man skjuter ihop VSkomponenterna igen när ändplattan skruvas fast, kan
man skada de lossade kontakterna!
O Demontera alla ventiler på VS från grundplattorna,
O Montera tillbaka ventilerna på grundplattorna först
Gör så här:
1. Demontera ventiler på VS ཱ ི .
2. Demontera höger ändplatta [3] ཱིུ
3. Montera ny ändplatta till höger (4 AV03, 5 AV05) ཱུྲྀ
4. Montera tillbaka ventilerna på VS ཷླྀཹ.
4 Avfallshantering
Följ de föreskrifter för avfallshantering som gäller i Sverige.
5 Tekniska data
Tekniska data finns på katalogsidorna för enskilda
komponenter i online-katalogen på
www.aventics.com/pneumatics-catalog.
1 2 3
SE UPP
den blir spänningsfri och trycklös innan följande
uppgifter utförs:
– Demontera/montera produkten
– Demontera/montera systemet
OBS!
innan du lossar ändplattan på VS.
när VS skruvats ihop med sina ändplattor igen.
AVENTICS | AV03/AV05 | R412018800–BAL–001–AD 2
Loading...
