AVENTICS Instrucciones de servicio: Control de bus CMS, B-Design, DeviceNet, Istruzioni per l'uso: Bus Control CMS, B-Design, DeviceNet, Notice d’instruction: Bus Control CMS, B-Design, DeviceNet, Betriebsanleitung: Bussteuerung CMS, B-Design, DeviceNet, Bus Control CMS, B-Design, DeviceNet Manuals & Guides

...

Buskoppler CMS, B-Design Bus coupler CMS, B-Design Coupleur de bus CMS, design B Accoppiatore bus CMS, design B Acoplador de bus CMS, diseño B Fältbussnod CMS, B-Design

DeviceNet

R499050019/09.2014, Replaces: 11.2013, DE/EN/FR/IT/ES/SV

DeutschEnglishFrançaisItalianoEspañolSvenska

AVENTICS | DeviceNet | R499050019–BDL–001–AD 3

Inhalt

1 Zu dieser Dokumentation ............................................. 7

1.1 Gültigkeit der Dokumentation................................................7

1.2 Erforderliche und ergänzende Dokumentationen...........7

1.3 Darstellung von Informationen .............................................8

1.3.1 Sicherheitshinweise ............................................................... 8

1.3.2 Symbole ...................................................................................... 9

1.3.3 Abkürzungen ............................................................................. 9

2 Sicherheitshinweise ................................................... 10

2.1 Zu diesem Kapitel................................................................... 10

2.2 Bestimmungsgemäße Verwendung .................................10

2.3 Nicht bestimmungsgemäße Verwendung ...................... 11

2.4 Qualifikation des Personals................................................. 11

2.5 Allgemeine Sicherheitshinweise ....................................... 12

2.6 Produkt- und technologieabhängige

Sicherheitshinweise ..............................................................13

3 Einsatzbereiche ........................................................... 14

4 Lieferumfang ............................................................... 15

5 Gerätebeschreibung ................................................... 15

5.1 Gesamtübersicht Ventilsystem und Module .................. 16

5.2 Gerätekomponenten.............................................................. 17

5.2.1 Buskoppler ............................................................................. 17

5.2.2 Input-/Output-Module ......................................................... 19

5.2.3 Input-Module .......................................................................... 20

5.2.4 Output-Module ....................................................................... 21

6 Montage ........................................................................ 22

6.1 Buskoppler am Ventilsystem montieren......................... 22

6.1.1 Abmessungen ........................................................................ 22

6.2 Module beschriften ................................................................23

6.3 Buskoppler elektrisch anschließen................................... 23

6.3.1 Allgemeine Hinweise zum Anschluss des Buskopplers . 24

6.3.2 Buskoppler als Zwischenstation anschließen ............. 25

6.3.3 Buskoppler als letzte Station anschließen ................... 26

6.3.4 Logik- und Lastversorgung des Buskopplers

anschließen ............................................................................ 27

6.3.5 Input-/Output-Module 8fach anschließen ..................... 28

6.3.6 Lastversorgung des Output-Moduls anschließen ...... 30

Deutsch

4 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Inhalt

6.3.7 FE-Anschluss ......................................................................... 31

7 Inbetriebnahme und Bedienung ................................ 32

7.1 Voreinstellungen vornehmen ............................................. 32

7.1.1 Baudrate einstellen .............................................................. 33

7.1.2 Adresse am Buskoppler einstellen ................................. 33

7.1.3 Diagnosemeldungen einstellen ........................................ 34

7.1.4 Ventilversorgung zuordnen ............................................... 34

7.1.5 Busabschluss einstellen .................................................... 41

7.2 Bussystem konfigurieren..................................................... 42

7.3 Betriebsverhalten................................................................... 43

7.4 Anlaufverhalten....................................................................... 43

7.5 Test und Diagnose am Buskoppler ................................... 44

7.5.1 Diagnoseanzeige am Buskoppler ablesen .................... 44

7.5.2 Sensoren am Input-Modul überprüfen .......................... 45

7.5.3 Aktoren am Output-Modul überprüfen .......................... 45

7.6 Buskoppler in Betrieb nehmen........................................... 46

7.7 Systemhalt................................................................................ 47

7.7.1 Systemhalt verlassen ......................................................... 48

8 Demontage und Austausch ........................................ 48

8.1 Buskoppler austauschen...................................................... 49

8.2 Input-/Output-Modul(e) anbauen....................................... 50

9 Pflege und Wartung .................................................... 53

9.1 Module pflegen........................................................................ 53

9.2 Module warten......................................................................... 53

10 Technische Daten ........................................................ 54

10.1 Kenngrößen .............................................................................. 54

10.2 Buskoppler ............................................................................... 54

10.3 Input-Module 8fach, RMV04-8DI_M8

und RMV04-8DI_M12............................................................. 54

10.4 Output-Module 8fach, RMV04-8DO_M8

und RMV04-8DO_M12 ...........................................................55

11 Ersatzteile und Zubehör ............................................. 55

11.1 Input-/Output-Modul 8fach, 8DI/8DO ............................... 56

11.2 Power-Stecker für Buskoppler und Output-Modul ...... 56

12 Entsorgung .................................................................. 56

13 Anhang ......................................................................... 57

13.1 Electronic Data Sheet (EDS) ................................................57

13.2 Betriebsverhalten ................................................................... 57

AVENTICS | DeviceNet | R499050019–BDL–001–AD 5

Inhalt

13.2.1 Anlaufverhalten .................................................................... 57

13.3 DeviceNet Objects................................................................... 58

13.3.1 Identity Object (Class 0x01) ............................................... 58

13.3.2 Message Router Object (Class 0x02) .............................. 59

13.3.3 DeviceNet Object (Class 0x03) .......................................... 59

13.3.4 Assembly Object (Class 0x04) ........................................... 61

13.3.5 Connection Object (Class 0x05) ........................................ 62

13.3.6 Discrete Input Point (Class 0x08) ..................................... 64

13.4 Herstellerspezifische Objekte............................................. 66

13.4.1 I/O Data Object (Class 0x64) .............................................. 66

13.4.2 Status Object (Class 0x65) ................................................. 67

13.4.3 Module Control Object (Class 0x66) ................................ 70

13.4.4 Module Control Register (MCR) ........................................ 71

13.5 SPS-Adresszuordnung ......................................................... 74

14 Stichwortverzeichnis .................................................. 75

Deutsch

6 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Inhalt

AVENTICS | DeviceNet | R499050019–BDL–001–AD 7

Zu dieser Dokumentation

1 Zu dieser Dokumentation

1.1 Gültigkeit der Dokumentation

Diese Anleitung enthält wichtige Informationen, um den Buskoppler sicher und sachgerecht zu montieren, zu bedienen, zu warten und einfache Störungen selbst zu beseitigen.

O Lesen Sie diese Anleitung vollständig und insbesondere das

Kapitel 2 „Sicherheitshinweise” auf Seite 10, bevor Sie mit der Buskoppler arbeiten.

1.2 Erforderliche und ergänzende

Dokumentationen

O Nehmen Sie das Produkt erst in Betrieb, wenn Ihnen

folgende Dokumentationen vorliegen und Sie diese verstanden und beachtet haben.

Tabelle 1: Erforderliche und ergänzende Dokumentationen

Titel Dokumentnummer Dokumentart

Dokumentation des Ventilsystems HF03 LG D-SUB

Dokumentation des Ventilsystems HF04 D-SUB

Betriebsanleitungen für weitere Ventilsysteme

Anlagendokumentation

R412008233 Anleitung

R412015493 Anleitung

Weitere Angaben zu Komponenten entnehmen Sie dem Online-Katalog unter www.aventics.com/pneumatics-catalog.

Deutsch

8 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Zu dieser Dokumentation

1.3 Darstellung von Informationen

Damit Sie mit dieser Dokumentation schnell und sicher mit Ihrem Produkt arbeiten können, werden einheitliche Sicherheitshinweise, Symbole, Begriffe und Abkürzungen verwendet. Zum besseren Verständnis sind diese in den folgenden Abschnitten erklärt.

1.3.1 Sicherheitshinweise

In dieser Dokumentation stehen Sicherheitshinweise vor einer Handlungsabfolge, bei der die Gefahr von Personen- oder Sachschäden besteht. Die beschriebenen Maßnahmen zur Gefahrenabwehr müssen eingehalten werden. Sicherheitshinweise sind wie folgt aufgebaut:

SIGNALWORT

Art und Quelle der Gefahr

Folgen bei Nichtbeachtung

O Maßnahme zur Gefahrenabwehr

W Warnzeichen: macht auf die Gefahr aufmerksam W Signalwort: gibt die Schwere der Gefahr an W Art und Quelle der Gefahr: benennt die Art und Quelle der

Gefahr

W Folgen: beschreibt die Folgen bei Nichtbeachtung W Abwehr: gibt an, wie man die Gefahr umgehen kann

Tabelle 2: Gefahrenklassen nach ANSI Z535.6-2006

Warnzeichen, Signalwort Bedeutung

Kennzeichnet eine gefährliche

GEFAHR

WARNUNG

Situation, in der Tod oder schwere Körperverletzung eintreten werden, wenn sie nicht vermieden wird

Kennzeichnet eine gefährliche Situation, in der Tod oder schwere Körperverletzung eintreten können, wenn sie nicht vermieden wird

AVENTICS | DeviceNet | R499050019–BDL–001–AD 9

Zu dieser Dokumentation

Tabelle 2: Gefahrenklassen nach ANSI Z535.6-2006

Warnzeichen, Signalwort Bedeutung

Kennzeichnet eine gefährliche Situation, in der leichte bis

VORSICHT

ACHTUNG

mittelschwere Körperverletzungen eintreten können, wenn sie nicht vermieden wird

Sachschäden: Das Produkt oder die Umgebung können beschädigt werden.

1.3.2 Symbole

Die folgenden Symbole kennzeichnen Hinweise, die nicht sicherheitsrelevant sind, jedoch die Verständlichkeit der Dokumentation erhöhen.

Tabelle 3: Bedeutung der Symbole

Symbol Bedeutung

Wenn diese Information nicht beachtet wird, kann das Produkt nicht optimal genutzt bzw. betrieben werden.

einzelner, unabhängiger Handlungsschritt

nummerierte Handlungsanweisung:

Die Ziffern geben an, dass die Handlungsschritte aufeinander folgen.

1.3.3 Abkürzungen

In dieser Dokumentation werden folgende Abkürzungen verwendet:

Tabelle 4: Abkürzungen

Abkürzung Bedeutung

VS Ventilsystem EP-Endplatte Endplatte mit elektrischen und pneumatischen

P-Endplatte Endplatte mit pneumatischen Anschlüssen E-Endplatte Endplatte mit elektrischen Anschlüssen

Anschlüssen

Deutsch

10 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Sicherheitshinweise

2 Sicherheitshinweise

2.1 Zu diesem Kapitel

Das Produkt wurde gemäß den allgemein anerkannten Regeln der Technik hergestellt. Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie dieses Kapitel und die Sicherheitshinweise in dieser Dokumentation nicht beachten. O Lesen Sie diese Dokumentation gründlich und vollständig,

bevor Sie mit dem Produkt arbeiten.

O Bewahren Sie die Dokumentation so auf, dass sie jederzeit

für alle Benutzer zugänglich ist.

O Geben Sie das Produkt an Dritte stets zusammen mit den

erforderlichen Dokumentationen weiter.

2.2 Bestimmungsgemäße Verwendung

Bei dem Produkt handelt es sich um eine elektropneumatische Anlagenkomponente. Sie dürfen das Produkt wie folgt einsetzen:

W ausschließlich im industriellen Bereich. Für den Einsatz im

Wohnbereich (Wohn-, Geschäfts- und Gewerbebereich) ist eine Einzelgenehmigung bei einer Behörde oder Prüfstelle einzuholen. In Deutschland werden solche Einzelgenehmigungen von der Regulierungsbehörde für Telekommunikation und Post (RegTP) erteilt.

W unter Einhaltung der in den technischen Daten genannten

Leistungsgrenzen

Das Produkt ist für den professionellen Gebrauch und nicht für die private Verwendung bestimmt. Die bestimmungsgemäße Verwendung schließt auch ein, dass Sie diese Dokumentation und insbesondere das Kapitel „Sicherheitshinweise” vollständig gelesen und verstanden haben.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 11

Sicherheitshinweise

2.3 Nicht bestimmungsgemäße Verwendung

Jeder andere Gebrauch als in der bestimmungsgemäßen Verwendung beschrieben ist nicht bestimmungsgemäß und deshalb unzulässig. Wenn ungeeignete Produkte in sicherheitsrelevanten Anwendungen eingebaut oder verwendet werden, können unbeabsichtigte Betriebszustände in der Anwendung auftreten, die Personen- und/oder Sachschäden verursachen können. Setzen Sie daher ein Produkt nur dann in sicherheitsrelevanten Anwendungen ein, wenn diese Verwendung ausdrücklich in der Dokumentation des Produkts spezifiziert und erlaubt ist. Für Schäden bei nicht bestimmungsgemäßer Verwendung übernimmt die AVENTICS GmbH keine Haftung. Die Risiken bei nicht bestimmungsgemäßer Verwendung liegen allein beim Benutzer. Als nicht bestimmungsgemäße Verwendung gilt, wenn Sie das Produkt

W außerhalb der Anwendungsgebiete verwenden, die in dieser

Anleitung genannt werden,

W unter Betriebsbedingungen verwenden, die von den in

dieser Anleitung beschriebenen abweichen.

W verändern oder umbauen

Deutsch

2.4 Qualifikation des Personals

Die in dieser Dokumentation beschriebenen Tätigkeiten erfordern grundlegende Kenntnisse der Elektrik und Pneumatik sowie Kenntnisse der zugehörigen Fachbegriffe. Um die sichere Verwendung zu gewährleisten, dürfen diese Tätigkeiten daher nur von einer entsprechenden Fachkraft oder einer unterwiesenen Person unter Leitung einer Fachkraft durchgeführt werden. Eine Fachkraft ist, wer aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse und Erfahrungen sowie seiner Kenntnisse der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen, mögliche Gefahren erkennen und geeignete Sicherheitsmaßnahmen treffen kann. Eine Fachkraft muss die einschlägigen fachspezifischen Regeln einhalten.

12 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Sicherheitshinweise

2.5 Allgemeine Sicherheitshinweise

W Beachten Sie die gültigen Vorschriften zur Unfallverhütung

und zum Umweltschutz.

W Beachten Sie die Sicherheitsvorschriften und

-bestimmungen des Landes, in dem das Produkt eingesetzt/angewendet wird.

W Verwenden Sie AVENTICS-Produkte nur in technisch

einwandfreiem Zustand.

W Beachten Sie alle Hinweise auf dem Produkt. W Personen, die AVENTICS-Produkte montieren, bedienen,

demontieren oder warten dürfen nicht unter dem Einfluss von Alkohol, sonstigen Drogen oder Medikamenten, die die Reaktionsfähigkeit beeinflussen, stehen.

W Verwenden Sie nur vom Hersteller zugelassene Zubehör-

und Ersatzteile, um Personengefährdungen wegen nicht geeigneter Ersatzteile auszuschließen.

W Halten Sie die in der Produktdokumentation angegebenen

technischen Daten und Umgebungsbedingungen ein.

W Wenn in sicherheitsrelevanten Anwendungen ungeeignete

Produkte eingebaut oder verwendet werden, können unbeabsichtigte Betriebszustände in der Anwendung auftreten, die Personen- und/oder Sachschäden verursachen können. Setzen Sie daher ein Produkt nur dann in sicherheitsrelevante Anwendungen ein, wenn diese Verwendung ausdrücklich in der Dokumentation des Produkts spezifiziert und erlaubt ist.

W Sie dürfen das Produkt erst dann in Betrieb nehmen, wenn

festgestellt wurde, dass das Endprodukt (beispielsweise eine Maschine oder Anlage), in das die AVENTICS-Produkte eingebaut sind, den länderspezifischen Bestimmungen, Sicherheitsvorschriften und Normen der Anwendung entspricht.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 13

Sicherheitshinweise

2.6 Produkt- und technologieabhängige

Sicherheitshinweise

W Belasten Sie das Gerät unter keinen Umständen

mechanisch. Stellen Sie keine Gegenstände darauf ab.

W Stellen Sie sicher, dass die Spannungsversorgung

innerhalb der angegebenen Toleranz der Module liegt.

W Beachten Sie die Sicherheitshinweise der Betriebsanleitung

Ihres Ventilsystems.

W Alle Komponenten werden aus einem 24-V-Netzteil

versorgt. Das Netzteil muss mit einer sicheren Trennung nach EN 60742, Klassifikation VDE 0551 ausgerüstet sein. Damit gelten die entsprechenden Stromkreise als SELV/ PELV-Stromkreise nach IEC 60364-4-41.

W Schalten Sie die Betriebsspannung aus, bevor Sie Stecker

verbinden oder trennen.

Bei der Montage W Die Gewährleistung gilt nur für die ausgelieferte

Konfiguration. Die Gewährleistung erlischt bei fehlerhafter Montage.

W Schalten Sie immer den betreffenden Anlagenteil

spannungsfrei und drucklos, bevor Sie das Gerät montieren oder demontieren. Sorgen Sie dafür, dass die Anlage während der Montagearbeiten gegen Wiederanschalten gesichert ist.

W Erden Sie die Module und das Ventilsystem. Beachten Sie

die folgenden Normen bei der Installation des Systems: – DIN EN 50178, Klassifikation VDE 0160 – VDE 0100

Deutsch

Bei der Inbetriebnahme W Die Installation darf nur in spannungsfreiem und

drucklosem Zustand und nur durch geschultes Fachpersonal erfolgen. Führen Sie die elektrische Inbetriebnahme nur in drucklosem Zustand durch, um gefährliche Bewegungen der Aktoren zu vermeiden.

W Nehmen Sie das System nur in Betrieb, wenn es komplett

montiert, korrekt verdrahtet und konfiguriert ist, und nachdem Sie es getestet haben.

14 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Einsatzbereiche

W Das Gerät unterliegt der Schutzklasse IP65. Stellen Sie vor

der Inbetriebnahme sicher, dass alle Dichtungen und Verschlüsse der Steckerverbindungen dicht sind, um zu verhindern, dass Flüssigkeiten und Fremdkörper in das Gerät eindringen können.

Während des Betriebs W Sorgen Sie für genügend Luftaustausch bzw. für

ausreichend Kühlung, wenn Ihr Ventilsystem Folgendes aufweist: – volle Bestückung – Dauerbelastung der Magnetspulen

Bei der Reinigung W Verwenden Sie niemals Lösemittel oder aggressive

Reinigungsmittel. Reinigen Sie das Gerät ausschließlich mit einem leicht feuchten Tuch. Verwenden Sie dazu ausschließlich Wasser und ggf. ein mildes Reinigungsmittel.

3 Einsatzbereiche

Der Buskoppler dient zur elektrischen Ansteuerung der Ventile über das DeviceNet-Feldbussystem. Input-/Output-Module bieten zudem die Möglichkeit, elektrische Ein- und Ausgangssignale über den Busanschluss des Ventilsystems auszugeben. Der Buskoppler ist ausschließlich für den Betrieb als Slave an einem Bussystem DeviceNet nach EN 50170 Teil 2 bestimmt.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 15

Lieferumfang

4 Lieferumfang

Im Lieferumfang sind enthalten:

W 1 Ventilsystem gemäß Konfiguration und Bestellung W 1 Betriebsanleitung zum Ventilsystem W 1 Betriebsanleitung zum Buskoppler

Im Lieferumfang eines Buskoppler-Teilesatzes sind enthalten:

W 1 Buskoppler mit Dichtung und 2 Befestigungsschrauben W 1 Betriebsanleitung zum Buskoppler

Das VS wird individuell konfiguriert. Die genaue Konfiguration können Sie sich mit Ihrer Bestellnummer im InternetKonfigurator von AVENTICS anzeigen lassen.

5 Gerätebeschreibung

Der Buskoppler ermöglicht die Ansteuerung des VS über ein Feldbussystem. Neben dem Anschluss von Datenleitungen und Spannungsversorgungen ermöglicht der Buskoppler die Einstellung verschiedener Busparameter sowie die Diagnose über LEDs. Zusätzlich lässt sich der Buskoppler um Input- und Output-Module erweitern. Eine detaillierte Beschreibung von Buskoppler und Input-/Output-Modulen finden Sie im Kapitel „Gerätekomponenten” ab Seite 17. Die nachfolgende Systemübersicht gibt einen Überblick über das gesamte Ventilsystem und seine Komponenten. Das VS selbst wird in einer eigenen Betriebsanleitung beschrieben.

Deutsch

16 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Gerätebeschreibung

5.1 Gesamtübersicht Ventilsystem und Module

Das Ventilsystem setzt sich, je nach Bestellumfang, aus den in Abb. 1 dargestellten Komponenten zusammen:

Abb. 1: Geräteübersicht Beispielkonfiguration Buskoppler mit I/O-Modulen und montiertem VS

1 E-Endplatte 2 Output-Modul 3 Input-Modul

5 EP-Endplatte für HF03 LG oder HF04 6 Ventilträger

7 FE-Anschluss an E-Endplatte

4 Buskoppler, Typ B-Design

Es können insgesamt maximal 6 Module (Input- und/oder Output-Module) in beliebiger Kombination angeschlossen werden (z. B. 3 Input- und 3 Output-Module).

Mit eigener Betriebsanleitung.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 17

Gerätebeschreibung

5.2 Gerätekomponenten

5.2.1 Buskoppler

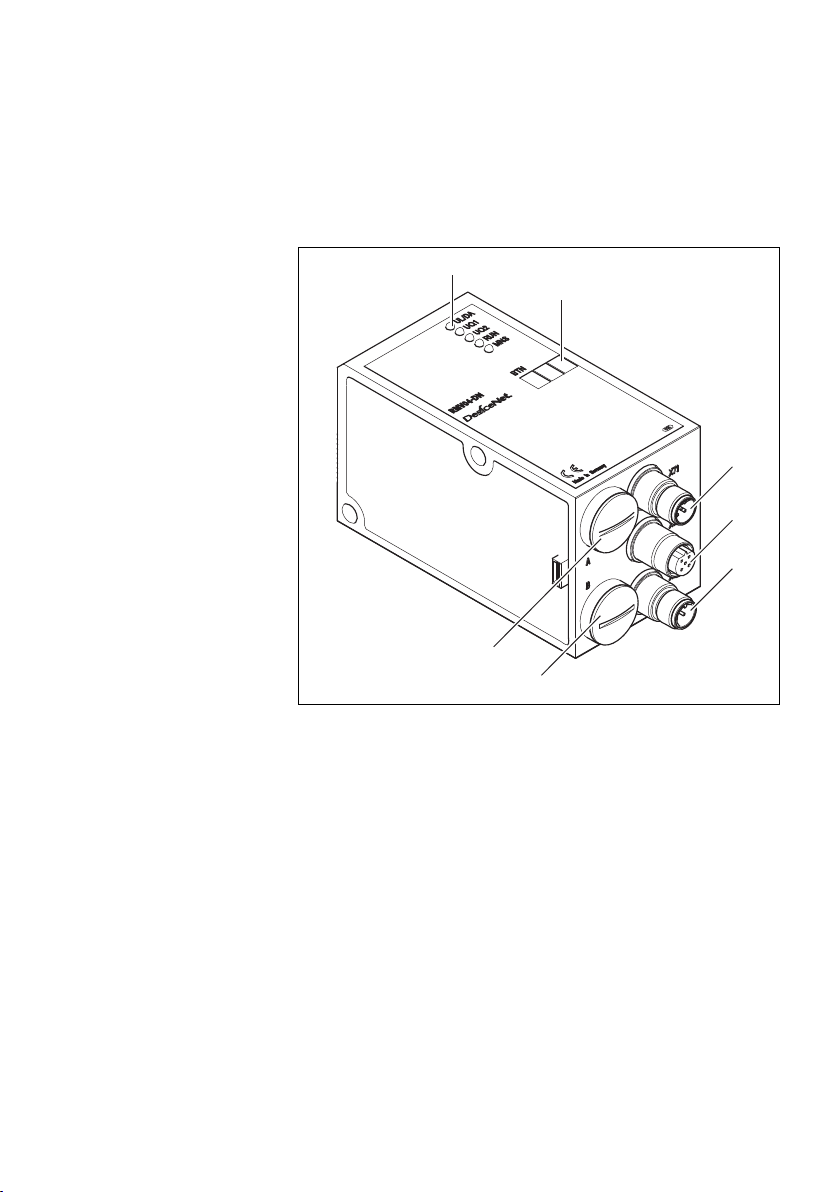

Abb. 2: Übersicht über den Buskoppler

1 LED-Anzeigen für Diagnosemeldungen 2 BTN-Beschriftungsfeld 3 X71 (BUS IN) Anschluss für den Buskoppler zur

Ansteuerung der Ventile und der I/O-Module

4 X72 (BUS OUT) Anschluss zur Ansteuerung der Ventile und

der I/O-Module

5 X10 (POWER) Anschluss zur Spannungsversorgung der

Ventilspulen, Logik und Eingänge

6 Schraubkappe B für Schiebeschalter S4, S5, S6

(Ventilzuordnung zur Versorgungsspannung) und S8 (Busabschluss)

7 Schraubkappe A für Drehschalter S1, S2 (Einstellung

Stationsadresse) und DIP-Schalter S3 (Mode-Einstellung)

Steckerbelegung siehe Seite 24.

Deutsch

18 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Gerätebeschreibung

Der Buskoppler ist ausschließlich für den Betrieb als Slave an einem DeviceNet-Bussystem bestimmt.

Stationsadresse Die MAC-ID Stationsadresse des Buskopplers wird über die

beiden Drehschalter S1 und S2 eingestellt.

Baudrate Die max. Baudrate beträgt 500 kBaud.

Diagnose Die Versorgungsspannungen für die Logik und die

Ventilansteuerung werden überwacht. Wenn die eingestellte Schwelle unter- oder überschritten wird, wird ein Fehlersignal erzeugt und mittels Diagnose-LED und Diagnoseinformation gemeldet.

Anzahl ansteuerbarer

Ventile

OSI Das Modell der DeviceNet-Kommunikation orientiert sich am

CAN Die unteren Schichten des Basic Reference Model basieren auf

DeviceNet Alle Vorgaben und Richtlinien zum DeviceNet sind den

Der Buskoppler ist in 2 Varianten mit 24 oder 32 Ventilausgängen verfügbar. Damit ist die Anzahl der maximal ansteuerbaren Ventilspulen begrenzt. Je nach Variante können:

W 12 beidseitig betätigte oder 24 einseitig betätigte Ventile

oder

W 16 beidseitig betätigte oder 32 einseitig betätigte Ventile auf

diese Weise angesteuert werden. Es ist auch eine Kombination der Ventile möglich.

Ein Buskoppler mit 32 Ausgängen kann nur an ein VS angeschlossen werden, das für 32 Ventilspulen ausgelegt ist.

ISO/OSI Basic Reference Model. Referenz:

W ISO 7498, Information Processing Systems – Open System

Interconnection – Basic Reference Model

CAN.

Spezifikationen des ODVA (Open DeviceNet Association Inc.) zu entnehmen.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 19

Zertifizierung „Declaration of DeviceNet Conformance

The DeviceNet Slave (1 827 030 197) has passed the ODVA DeviceNet Conformance Test at the ODVA Training and Technology Center, Michigan (USA) test laboratory and is declared to be conformant to the composite test revision A18.“ Referenz:

W DeviceNet Specification Volume I, Release 2.0, Errata~5,

DeviceNet Communication Model and Protocol, März 2002

W DeviceNet Specification Volume II, Release 2.0, Errata~5,

DeviceNet Profiles and Object Library, März 2002

5.2.2 Input-/Output-Module

Die Input-/Output-Module bieten über lösbare Steckverbindungen die Möglichkeit, elektrische Ein- und Ausgangssignale über den Busanschluss des Ventilsystems auszugeben.

Gerätebeschreibung

Anzahl anschließbarer

Module

An das Ventilsystem mit Buskoppler können sowohl Input- als auch Output-Module in beliebiger Kombination angeschlossen werden – insgesamt jedoch maximal 6 Module. Die Reihenfolge ist hierbei beliebig. O Achten Sie darauf, die Belastbarkeitsgrenzen einzuhalten!

Der Buskoppler versorgt die Eingänge der Input-Module. Der maximale Summenstrom für alle Eingänge beträgt 0,7 A. Das Output-Modul wird über einen M12-Anschluss mit je einer Spannungsversorgung für 4 Ausgänge (M8) versorgt (siehe Tab. 12 auf Seite 31).

Deutsch

20 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Gerätebeschreibung

5.2.3 Input-Module

Die Input-Module zum Anschluss von elektrischen SensorSignalen sind in zwei Ausführungen erhältlich:

W 8 x M8 (RMV04-8DI_M8) oder W 4 x M12, doppelt belegt (RMV04-8DI_M12)

Abb. 3: Input-Modul 8fach: RMV04-8DI_M8 (links) und RMV04-8DI_M12 (rechts)

1 Beschriftungsfeld 2 RMV04-8DI_M8 (links): 8 Eingänge auf 8 x M8-Buchsen

RMV04-8DI_M12 (rechts): 8 Eingänge auf 4 x M12-Buchsen

3 LED-Anzeige (gelb, Zustand) je Eingang

Steckerbelegung siehe Seite 24.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 21

Gerätebeschreibung

5.2.4 Output-Module

Die Output-Module zum Anschluss der Aktoren sind in zwei Ausführungen erhältlich:

W 8 x M8 (RMV04-8DO_M8) oder W 4 x M12, doppelt belegt (RMV04-8DO_M12)

Abb. 4: Output-Modul 8fach: RMV04-8DO_M8 (links) und RMV04-8DO_M12 (rechts)

1 Beschriftungsfeld 2 LED-Anzeige (gelb, Zustand) je Ausgang 3 Zweifarbige LED-Anzeige Lastversorgung U 4 Anschluss Lastversorgung über M12-Stecker 5 RMV04-8DO_M8 (links): 8 Ausgänge auf 8 x M8-Buchsen

RMV04-8DO_M12 (rechts): 8 Ausgänge auf 4 x M12-Buchsen

6 Zweifarbige LED-Anzeige Lastversorgung U

Steckerbelegung siehe Seite 24.

Deutsch

22 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Montage

6 Montage

6.1 Buskoppler am Ventilsystem montieren

Sie erhalten Ihr individuell konfiguriertes Ventilsystem der Serie HF03 LG oder HF04 komplett verschraubt mit allen Komponenten:

W Ventilträger W Buskoppler W gegebenenfalls I/O-Module

Die Montage des gesamten Ventilsystems ist in der beiliegenden Betriebsanleitung für das VS ausführlich beschrieben. Die Einbaulage des montierten VS ist beliebig. Die Abmessungen des kompletten VS variieren je nach Modulbestückung (siehe Abb. 5).

6.1.1 Abmessungen

A + (60 x m)

B + (60 x m)

96060

135

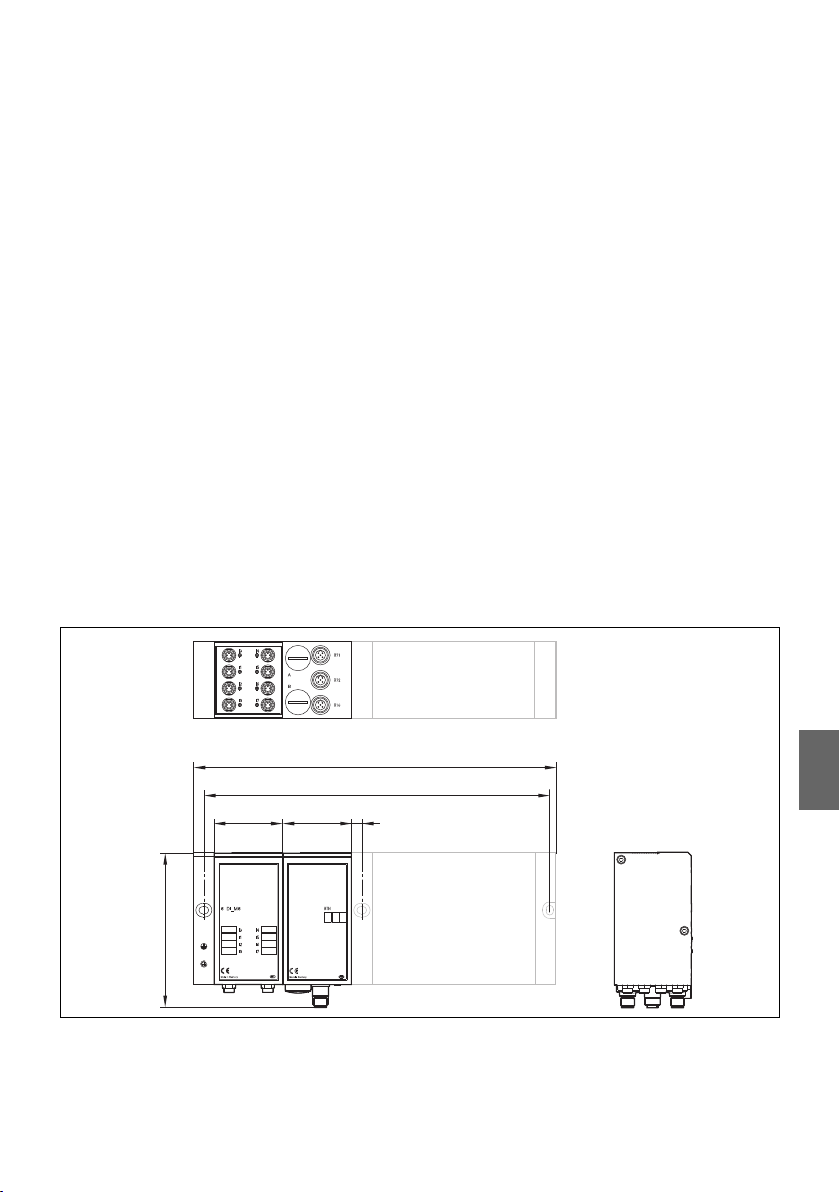

Abb. 5: Maßzeichnung Ventilsystem (Buskoppler und Ventile)

Durch jedes Input-/Output-Modul wird das Ventilsystem um 60 mm verlängert (60 x m). Die E-Endplatte hat eine Anbautiefe von 18 mm.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 23

6.2 Module beschriften

Buskoppler O Beschriften Sie die für den Buskoppler vorgesehene/

verwendete Adresse am Buskoppler im Feld BTN.

Input-/Output-Module O Beschriften Sie die Anschlüsse direkt auf den

Beschriftungsfeldern der Input-/Output-Module.

Die Zuordnung der Beschriftungsfelder zu den Anschlüssen ist durch die Bezeichnung der Anschlüsse gegeben.

Montage

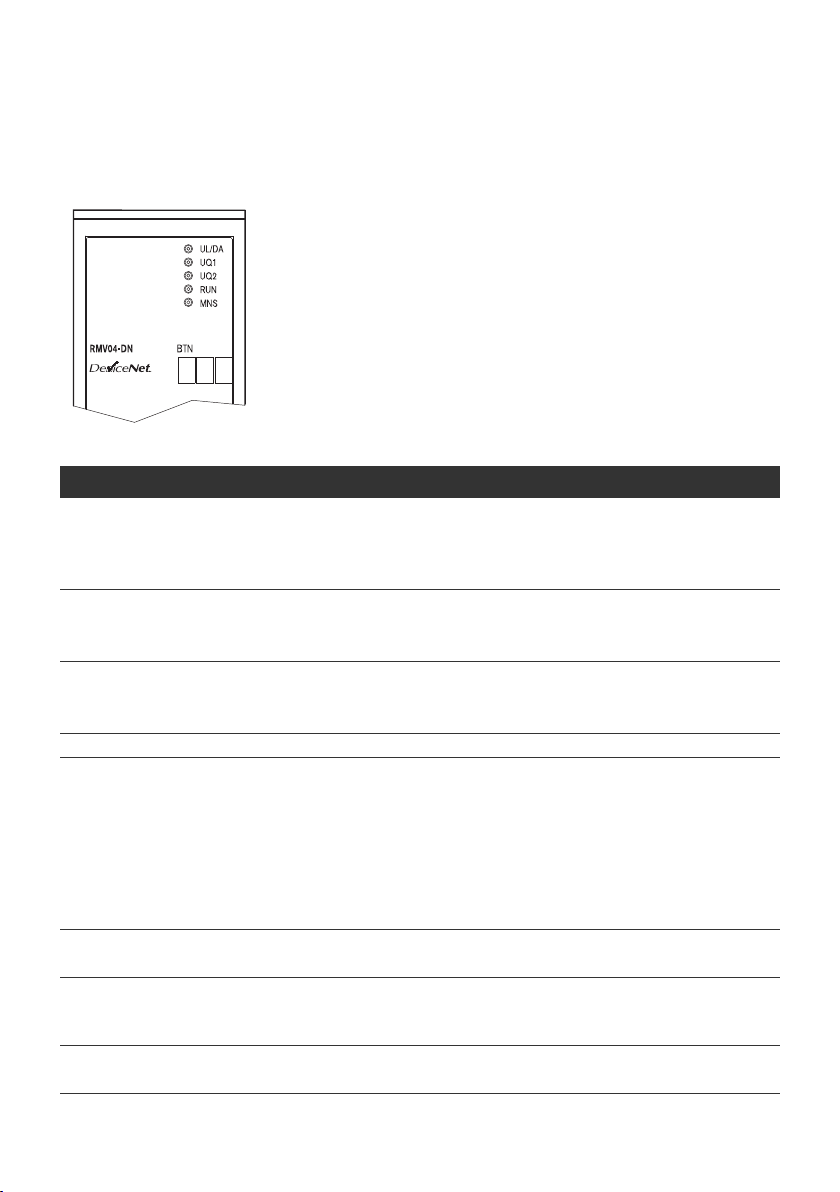

Abb. 6: Beschriftungsfelder am Buskoppler (RMV04-DN), Input-Modul (8DI_M8) und Output-Modul

(8DO_M8), Beispiele

6.3 Buskoppler elektrisch anschließen

VORSICHT

Anliegende elektrische Spannung

Verletzungsgefahr durch elektrischen Schlag. O Schalten Sie immer den betreffenden Anlagenteil

spannungsfrei und drucklos, bevor Sie am Ventilträger Module elektrisch anschließen.

Deutsch

24 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Montage

ACHTUNG

Falsche Verkabelung

Eine falsche oder fehlerhafte Verkabelung führt zu Fehlfunktionen und zur Beschädigung des Bussystems. O Halten Sie – sofern nicht anders erwähnt – die

Aufbaurichtlinien der ODVA ein.

O Verwenden Sie nur Kabel, die den Spezifikationen des

Feldbusses sowie den Anforderungen bzgl. Geschwindigkeit und Länge der Verbindung entsprechen.

O Montieren Sie Kabel und Stecker fachgerecht, damit

Schutzart und Zugentlastung gewährleistet sind.

ACHTUNG

Stromfluss durch Potenzialunterschiede am Schirm

Über den Schirm des Buskabels dürfen keine durch Potenzialunterschiede bedingten Ausgleichsströme fließen, da dadurch die Schirmung aufgehoben wird und die Leitung sowie der angeschlossene Buskoppler beschädigt werden können. O Verbinden Sie gegebenenfalls die Massepunkte der

Anlage über eine separate Leitung.

6.3.1 Allgemeine Hinweise zum Anschluss des

Buskopplers

Benutzen Sie für das Anschließen der Module konfektionierte Steckverbindungen und Kabel.

O Beachten Sie die in Tab. 5 dargestellte Pin-Belegung, wenn

Sie keine konfektionierten Steckverbindungen und Kabel verwenden.

BU S I N

X71

BU S O UT

X72

AVENTICS | DeviceNet | R499050019–BDL–001–AD 25

Montage

Tabelle 5: Belegung X71 (BUS IN) und X72 (BUS OUT) M12, A-codiert

1 SHIELD Schirm (optional) 2 V+ 3V–

BUS IN X71 BUS OUT X72

1) 2)

Bedeutung

24-V-Busversorgung

GND-Busversorgung 4 CAN_H CAN_H bus line (dominant high) 5 CAN_L CAN_L bus line (dominant low) Gehäuse

Schirm

Die Versorgung des Buskopplers erfolgt nur über X10. Der Buszustand von V+, V– wird intern überwacht. Alle Leitungen sind durchgeschleift.

Bei fehlender Belegung von V+ und V- leuchtet die LED-Fehleranzeige auf und das Gerät bleibt im Initialisierungszustand. Achten Sie darauf, dass V+ und V– am Busstecker belegt sind.

Schirm bzw.

Funktionserde

Bei Verwendung eines Kabels mit Beilauflitze kann diese zusätzlich an Pin 1 der Busstecker (X71, X72) angeschlossen werden.

Anschlusstechnik und Steckerbelegung entsprechen den Vorgaben der technischen Richtlinie „Interconnection Technology” (PNO-Best.-Nr. 2142).

Deutsch

6.3.2 Buskoppler als Zwischenstation anschließen

1. Stellen Sie die korrekte Pin-Belegung (siehe Tab. 5 auf

Seite 25) Ihrer Steckverbindungen her, wenn Sie eine

unkonfektionierte Verkabelung verwenden.

2. Schließen Sie die ankommende Busleitung an X71 (1) an.

3. Drehen Sie die PG-Verschraubung B ab.

4. Verbinden Sie die abgehende Busleitung über den Ausgang X72 (2) mit dem nächsten Modul.

5. Stellen Sie den Schalter S8 auf „OFF” (Busabschluss = OFF,

siehe „Busabschluss einstellen” auf Seite 41).

6. Drehen Sie die PG-Verschraubung B wieder ein. Achten Sie hierbei auf den korrekten Sitz des Dichtungsrings.

7. Schließen Sie den Schirm an beiden Seiten des Buskabels

direkt an das Steckergehäuse (EMV-Gehäuse) an, wenn Sie

26 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Montage

unkonfektionierte Kabel und Stecker mit Metallgehäuse verwenden. So schützen Sie die Datenleitungen gegen Störungseinkopplungen. Stellen Sie sicher, dass das Steckergehäuse fest mit dem Buskopplergehäuse verbunden ist.

6.3.3 Buskoppler als letzte Station anschließen

1. Stellen Sie die korrekte Pin-Belegung (siehe Tab. 5 auf

Seite 25) Ihrer Steckverbindungen her, wenn Sie eine unkonfektionierte Verkabelung verwenden.

2. Schließen Sie die Busleitung nur an X71 (1) an.

3. Drehen Sie die PG-Verschraubung B ab.

4. Schließen Sie den Bus mit dem Schalter S8 (Schalter in

Stellung „ON“) mit dem intern verfügbaren Busabschluss ab (siehe „Busabschluss einstellen” auf Seite 41).

5. Drehen Sie die PG-Verschraubung B wieder ein. Achten Sie hierbei auf den korrekten Sitz des Dichtungsrings.

6. Versehen Sie die Gerätedose X72 (BUS OUT) mit einer Schutzkappe (2).

7. Schließen Sie den Schirm an beiden Seiten des Buskabels

direkt an das Steckergehäuse (EMV-Gehäuse) an, wenn Sie unkonfektionierte Kabel und Stecker mit Metallgehäuse verwenden. So schützen Sie die Datenleitungen gegen Störungseinkopplungen. Stellen Sie sicher, dass das Steckergehäuse fest mit dem Buskopplergehäuse verbunden ist.

Zur Vermeidung von Ausgleichsströmen über den Schirm des Buskabels ist zwischen den Geräten eine Potenzialausgleichsleitung von mindestens 10 mm

erforderlich.

PO WE R

X10

AVENTICS | DeviceNet | R499050019–BDL–001–AD 27

Montage

6.3.4 Logik- und Lastversorgung des Buskopplers

anschließen

Über den Gerätestecker X10 (POWER) werden die Ventile und der Buskoppler versorgt. Wenn Sie die Logik- und Lastversorgung des Buskopplers anschließen, müssen Sie die in Tab. 6 dargestellte Pin-Belegung sicherstellen.

Tabelle 6: Belegung des Gerätesteckers X10 (POWER) M12, A-codiert

Pin X10 Belegung

1ULSpannungsversorgung Buskoppler-Logik und

Sensorversorgung der digitalen Eingangsmodule 2UQ1erste Spannungsversorgung Ventile 3 OV Masse für U

UQ1 und U

4UQ2zweite Spannungsversorgung Ventile

W U

, UQ1 und UQ2 sind galvanisch miteinander verbunden.

W Über die Ventilversorgung U

und UQ2 können die Ventile

byte-weise (entspricht je 4 Ventilen) abgeschaltet werden.

W Ventilgruppen (4 Ventile) über die Schiebeschalter S4, S5

und S6 zuordnen (siehe „Ventilversorgung zuordnen” auf Seite 34). Dadurch ist z. B. eine Abschaltung vor NOT-AUS bzw. nach NOT-AUS möglich.

Deutsch

Das Kabel für die Lastversorgung muss folgende Anforderungen erfüllen:

W Kabelbuchse: 4-polig, A-codiert ohne Mittelloch W Leitungsquerschnitt: je Ader  0,5 mm

W Länge: max. 20 m

Tabelle 7: Stromaufnahme an X10 (POWER) am Buskoppler

Signal Belegung Gesamtstrom

Logik und Eingänge max. 1 A Ventile max. 1 A Ventile max. 1 A

28 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Montage

VORSICHT

Unsichere Netzteil-Trennung

Die 24-V-Versorgung kann aus einem gemeinsamen Netzteil erfolgen. Eine unsichere Netzteil-Trennung kann zur Schädigung des Systems und zu Verletzungen durch Stromschlag führen. O Verwenden Sie nur ein Netzteil mit einer sicheren

Trennung nach EN 60747, Klassifikation VDE 05551! Damit gelten die entsprechenden Stromkreise als SELV/ PELV- Stromkreise nach IEC 60364-4-41.

So schließen Sie die Lastversorgung des Buskopplers an:

1. Stellen Sie die korrekte Pin-Belegung (siehe Tab. 6 auf

Seite 27) Ihrer Steckerverbindungen her, wenn Sie einen unkonfektionierten Steckerverbinder verwenden.

2. Schließen Sie mit dem Steckerverbinder (siehe „Ersatzteile

und Zubehör” auf Seite 55) die Betriebsspannungen an den Buskoppler an.

3. Kontrollieren Sie die Spezifikationen der Betriebsspannungen

anhand der elektrischen Kenngrößen und halten Sie diese ein

(siehe Kapitel „Technische Daten” auf Seite 54). Stellen Sie die Leistungen gemäß Tab. 7 auf Seite 27 bereit. Wählen Sie die Kabelquerschnitte entsprechend der Kabellänge und der auftretenden Ströme.

6.3.5 Input-/Output-Module 8fach anschließen

VORSICHT

Frei zugängliche stromführende Teile

Gefahr von Stromschlag bei Berührung! O Halten Sie beim Anschluss der Peripherie

(E/A-Schnittstelle) die Anforderungen des Berührungsschutzes gemäß EN 50178, Klassifikation VDE 0160 ein.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 29

Montage

Input-Modul 1. Verdrahten Sie die Eingänge nach Tab. 8 (DI8_M8) bzw. nach

Tab. 9 (DI8_M12).

2. Schließen Sie die elektrischen Ein-/Ausgänge mit M8- oder

M12-Kupplungssteckern (Zubehör) an die I/O-Module an.

3. Verschließen Sie nicht belegte Gerätedosen mit der M8-

oder M12-Schutzkappe (Zubehör), um die Schutzart IP65 zu

gewährleisten.

Der Summenstrom aller Sensorversorgungen (Pin 1) an einem Ventilsystem darf 0,7 A nicht überschreiten.

I0…I7

Tabelle 8: Belegung der Eingänge beim Input-Modul 8fach, DI8_M8,

Pin Signal Belegung

1 SENSOR+ Sensorversorgung + 3 SENSOR– Bezugspotenzial 4 I0 bis I7 Sensorsignal Gehäuse liegt auf Shield-Potenzial

Tabelle 9: Belegung der Eingänge beim Input-Modul 8fach, DI8_M12,

Pin Signal Belegung

1 SENSOR+ 24-V-Sensorversorgung + 2 I1, I3, I5 oder I7 Sensorsignal 3 SENSOR– GND-Bezugspotenzial 4 I0, I2, I4 oder I6 Sensorsignal 5 NC nicht belegt Gehäuse liegt auf Shield-Potenzial

Buchse M8x1

Buchse M12x1, A-codiert

Output-Modul 1. Verdrahten Sie die Ausgänge nach Tab. 10 (DO8_M8) bzw.

nach Tab. 11 (DO8_M12).

2. Schließen Sie die elektrischen Ein-/Ausgänge mit M8- oder

M12-Kupplungssteckern (Zubehör) an die I/O-Module an.

3. Verschließen Sie nicht belegte Gerätedosen mit der M8-

oder M12-Schutzkappe (Zubehör), um die Schutzart IP65 zu gewährleisten.

Deutsch

30 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Montage

O0…O7

Tabelle 10: Belegung der Ausgänge beim Output-Modul 8fach, DO8_M8

Pin Signal Belegung

1 frei nicht belegt 4 Ox Ausgangssignal Ox

3 GND GND-Bezug des Aktors Gehäuse liegt auf Shield-Potenzial

Tabelle 11: Belegung der Ausgänge beim Output-Modul 8fach,

Pin Signal Belegung

1 NC nicht belegt

2 O1, O3, O5 oder O7 Ausgangssignal 3 GND Bezugspotenzial 4 O0, O2, O4 oder O6 Ausgangssignal 5 NC nicht belegt Gehäuse liegt auf Shield-Potenzial

Buchse M8x1

(Nennspannung 24 V)

DO8_M12, Buchse M12x1, A-codiert

ACHTUNG

Zu hoher Summenstrom

Jeder Ausgang ist für einen Dauerstrom von max. 0,5 A ausgelegt. Bei Strombelastungen über 0,5 A je Ausgang kann zu es Funktionseinschränkungen kommen. O Achten Sie darauf, dass die Strombelastung von 0,5 A je

Ausgang nicht überschritten wird.

6.3.6 Lastversorgung des Output-Moduls

anschließen

Jedes Output-Modul besitzt einen eigenen M12-Anschluss zur Lastversorgung. Jeweils 4 Ausgänge werden über eine Lastspannung versorgt. Die Spannungen U galvanisch voneinander getrennt.

und UQ2 sind

PO WE R

X10

AVENTICS | DeviceNet | R499050019–BDL–001–AD 31

Montage

Der Anschluss für die Lastversorgung der Output-Module muss folgende Anforderungen erfüllen:

W Kabelbuchse: M12x1, 4-polig, A-codiert ohne Mittelloch

(zur Gewährleistung der Verstecksicherheit)

W Leitungsquerschnitt: je Ader  0,5 mm

W Länge: max. 20 m

1. Stellen Sie die korrekte Pin-Belegung (siehe Tab. 12) Ihrer

Steckverbindungen her, wenn Sie eine unkonfektionierte Verkabelung verwenden.

2. Schließen Sie mit dem M12-Stecker die Lastversorgung an.

Tabelle 12: Belegung der Spannungsversorgung beim Output-Modul

Pin X10 Belegung

1 0V_UQ2GND-Bezug für Versorgungsspannung 2

2 24V_UQ124-V-Versorgungsspannung 1 für Ausgänge O0 bis O3 3 0V_UQ1GND-Bezug für Versorgungsspannung 1 4 24V_UQ224-V-Versorgungsspannung 2 für Ausgänge O4 bis O7

8fach, DO8, M12x1, A-codiert

6.3.7 FE-Anschluss

Erdung bei VS HF04 O Verbinden Sie zur Ableitung von EMV-Störungen den

FE-Anschluss (1) an der EP-Endplatte des VS über eine niederimpedante Leitung mit der Funktionserde. Empfohlener Kabelquerschnitt: 10 mm

Im Auslieferungszustand ist die Schraube für den FE-Anschluss in der EP-Endplatte des VS eingeschraubt. Wahlweise kann der FE-Anschluss aber auch an der E-Endplatte (2) erfolgen (siehe auch Abb. 1 auf Seite 16). O Schrauben Sie hierzu die Schraube für den FE-Anschluss

aus der EP-Endplatte des VS (1) heraus und in die E-Endplatte (2) ein. Stellen Sie dann dort die Verbindung mit der Funktionserde her.

Deutsch

32 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Inbetriebnahme und Bedienung

Abb. 7: FE-Anschluss am VS HF04 mit Buskoppler an EP-Endplatte (1)

oder an E-Endplatte (2)

Erdung bei VS HF03 LG O Bringen Sie die Erdung am FE-Anschluss der E-Endplatte

(2) an.

7 Inbetriebnahme und Bedienung

7.1 Voreinstellungen vornehmen

Folgende Voreinstellungen müssen Sie durchführen:

W Baudrate einstellen W Adresse am Buskoppler einstellen W Diagnosemeldungen einstellen W Ventilversorgung zuordnen

W Busabschluss einstellen

Alle diese Einstellungen erfolgen über die Schalter unter den beiden PG-Verschraubungen A und B. Gehen Sie bei allen Voreinstellungen wie folgt vor:

1. Drehen Sie die entsprechenden PG-Verschraubungen ab.

2. Nehmen Sie die entsprechende Einstellung wie nachfolgend

beschrieben vor.

3. Drehen Sie die PG-Verschraubungen wieder ein. Achten Sie

hierbei auf den korrekten Sitz der Dichtungsringe.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 33

Inbetriebnahme und Bedienung

7.1.1 Baudrate einstellen

Die Baudrate wird am Schalter S3 eingestellt (siehe Abb. 8). Er befindet sich unter der PG-Schraubkappe A.

Abb. 8: Adressschalter S1, S2 und Mode-Schalter S3 am Buskoppler

So stellen Sie die Baudrate ein:

1. Öffnen Sie die obere PG-Schraubkappe A.

2. Stellen Sie die Baudrate (Übertragungsrate) mit den Schaltern

S3/1 bis S3/3 gemäß den Angaben aus Tab. 13 ein. Auslieferungszustand: 500 kbit/s

Tabelle 13: Schalterbelegung zur Baudrateneinstellung.

Baudrate max. Leitungslänge S3.3 S3.2 S3.1

reserviert ON ON ON reserviert ON ON OFF reserviert ON OFF ON reserviert ON OFF OFF reserviert OFF ON ON 500 kbit/s 100 m OFF ON OFF 250 kbit/s 250 m OFF OFF ON 125 kbit/s 500 m OFF OFF OFF

Deutsch

7.1.2 Adresse am Buskoppler einstellen

Die Stationsadresse wird mit Hilfe der beiden Schalter S1 und S2 (siehe Abb. 8 auf Seite 33) eingestellt. Die beiden Drehschalter S1 und S2 für die Adresse des Ventilsystems im Buskoppler befinden sich unter der PG-Verschraubung A.

34 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Inbetriebnahme und Bedienung

O Vergeben Sie mit S1 und S2 die Stationsadresse von

0 bis 63. Die maximale MAC-ID ist 63! – S1: Zehnerstelle von 0 bis 9 – S2: Einerstelle von 0 bis 9

– S1 + S2 = Stationsadresse

Auslieferungszustand: MAC-ID = 1

Verwenden Sie nicht die Adresse 0, da sie zum Systemhalt

führt.

7.1.3 Diagnosemeldungen einstellen

Der Mode-Schalter S3 für die Einstellung der Diagnosemeldungen befindet sich unter der PG-Verschraubung A (siehe Abb. 8 auf Seite 33).

Im Auslieferungszustand ist die Diagnose deaktiviert

(S3/5 auf OFF).

O Aktivieren oder deaktivieren Sie mit dem Schalter S3/5 die

Diagnosemeldung an den Master

Die geänderte Schalterstellung wird erst nach einem

erneuten „Power-on” aktiviert.

Diese Einstellung kann auch über das Module Control Object

zugewiesen werden. Bei Zuweisung über das Module Control

Object wird die Stellung von S3/5 wirkungslos.

7.1.4 Ventilversorgung zuordnen

Die Schalter S4-S6 für die Zuordnung der Ventilversorgung befinden sich unter der PG-Schraubkappe B (siehe Abb. 9). Jedem Schalter sind zugeordnet:

W 4 Anschlussplattenplätze für beidseitig betätigte Ventile

(mit Spulen 12 und 14) oder

W 8 Anschlussplattenplätze für einseitig betätigte Ventile (mit

Spule 14).

AVENTICS | DeviceNet | R499050019–BDL–001–AD 35

Inbetriebnahme und Bedienung

Abb. 9: Schalter S4, S5, S6 für die Zuordnung der

Ventilversorgungsspannungen (UQ1, UQ2)

Über diese Schalter können die Ventile in Gruppen den Versorgungsspannungen U Alle Ventile sind im Auslieferungszustand der Spannung U zugeordnet.

Tabelle 14: Zuordnung der Schalter S4, S5 und S6

Anschlussplattenplätze für

beidseitig betätigte Ventile

Byte

3 13 – 16 25 – 32

(Spulen 12, 14)

bei 24

bei 32

Schalter

S4 0 1 – 4 1 – 8 S5 1 5 – 8 09 – 16 S6 2 9 – 12 17 – 24 S6 2 9 – 12 17 – 24

X71

X72

X10

und UQ2 zugeordnet werden.

Anschlussplattenplätze für

OF FON

S4 S5 S6

einseitig betätigte Ventile

(Spule 14)

Deutsch

Bei Auslieferung befinden sich die Schalter S4...S6 in der

Stellung U

ACHTUNG

Spannung an Schaltern

Schalter können beschädigt werden, wenn bei ihrer Bedienung eine Spannung anliegt. O Betätigen Sie die Schalter nur in spannungslosem

Zustand!

36 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Inbetriebnahme und Bedienung

So ordnen Sie die Ventilversorgung zu:

1. Öffnen Sie die untere Schraubkappe B (siehe Abb. 9 auf

Seite 35).

2. Ordnen Sie mit Hilfe der Schalter S4, S5 und S6 jeder

Ventilgruppe eine der beiden Versorgungsspannungen U

oder U

zu (siehe Tab. 14 und Abb. 9 auf Seite 35).

Für die Zuordnung der Schalter S4, S5 und S6 und der Versorgung montierter Ventile finden Sie die Beispiele für 24 Ventilspulen in Tab. 15 und 16 auf den Seiten 37 und 38, und für 32 Ventilspulen in Tab. 17 und 18 auf den Seiten 39 und 40 (jeweils Beispiele 1 bis 3 / Beispiele 4 bis 6). Darin sind folgende Beispielkombinationen aufgeführt:

Beispiele

Beispiel 1 Anschlussplatten für beidseitig betätigte Ventile beidseitig betätigte Ventile Beispiel 2 Anschlussplatten für beidseitig betätigte Ventile einseitig betätigte Ventile Beispiel 3 Anschlussplatten für beidseitig betätigte Ventile ein- und beidseitig betätigte Ventile Beispiel 4 Anschlussplatten für einseitig betätigte Ventile einseitig betätigte Ventile Beispiel 5 Anschlussplatten für beidseitig betätigte Ventile beidseitig betätigte Ventile

Beispiel 6 Anschlussplatten für beidseitig betätigte Ventile ein- und beidseitig betätigte Ventile

Verwendete Anschlussplatten Ventilbestückung

kombiniert mit Anschlussplatten für einseitig betätigte Ventile einseitig betätigte Ventile

Entsprechend Ihren Anforderungen können Sie auch andere Kombinationen wählen.

Von der elektrischen Anschlussseite aus betrachtet

müssen zuerst die Anschlussplatten für beidseitig betätigte Ventile und danach die für einseitig betätigte Ventile

angeordnet werden. Die maximale Spulenzahl bezogen auf

alle Anschlussplatten beträgt 24 (R412004346) oder 32

(R412008081).

Die Zuordnung von Schaltern und Ventilversorgungen

ändert sich beim Einsatz von Modulerweiterungen (siehe

Betriebsanleitung R412008961). Dies gilt auch für die

folgenden Beispiele in Tab. 15 und 16.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 37

Inbetriebnahme und Bedienung

Tabelle 15: Beispiele für die Zuordnung von Schaltern und Ventilversorgung, 24 Ventilspulen

Beispiel 1 Beispiel 2 Beispiel 3

Anschlussplatten für beidseitig betätigte Ventile

Schalter

Byte

Adresse

Ventilplatz

Spule LED

Ventil-

platz

Spule LED

Ventil-

platz

Spule LED

S4 0 A0.0 1 14 114114

A0.1 12 – 12 A0.2 2 14 214214 A0.3 12 – 12 A0.4 3 14 314314 A0.5 12 – 12 A0.6 4 14 414414 A0.7 12 – 12

S5 1 A1.0 5 14 514514

A1.1 12 – 12 A1.2 6 14 614614 A1.3 12 – – A1.4 7 14 714714 A1.5 12 – – A1.6 8 14 814814 A1.7 12 – –

S6 2 A2.0 9 14 914914

A2.1 12 – – A2.2 10 14 10 14 10 14 A2.3 12 – 12 A2.4 11 14 11 14 11 14 A2.5 12 – 12 A2.6 12 14 12 14 12 14 A2.7 12 – –

Weiße Felder kennzeichnen Ventilplätze mit beidseitig betätigten Ventilen. Grau unterlegte Felder kennzeichnen Ventilplätze mit einseitig betätigten Ventilen.

Deutsch

38 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Inbetriebnahme und Bedienung

Tabelle 16: Beispiele für die Zuordnung von Schaltern und Ventilversorgung, 24 Ventilspulen

Beispiel 4 Beispiel 5 Beispiel 6

Schalter

Byte

Anschlussplatten für

einseitig betätigte Ventile

Ventil-

Adresse

platz

Spule LED

Anschlussplatten für ein- und beidseitig betätigte

Ventile

Ventil-

platz

Spule LED

Ventil-

platz

Spule LED

S4 0 A0.0 114114114

A0.1 214 12 12 A0.2 314214214 A0.3 414 12 – A0.4 514314314 A0.5 614 12 – A0.6 714414414 A0.7 814 12 12

S5 1 A1.0 914514514

A1.1 10 14 614 12 A1.2 11 14 714614 A1.3 12 14 814 12 A1.4 13 14 914714 A1.5 14 14 10 14 814 A1.6 15 14 11 14 914 A1.7 16 14 12 14 10 14

S6 2 A2.0 17 14 13 14 11 14

A2.1 18 14 14 14 12 14 A2.2 19 14 15 14 13 14 A2.3 20 14 16 14 14 14 A2.4 21 14 17 14 15 14 A2.5 22 14 18 14 16 14 A2.6 23 14 19 14 17 14 A2.7 24 14 20 14 18 14

Weiße Felder kennzeichnen Ventilplätze mit beidseitig betätigten Ventilen. Grau unterlegte Felder kennzeichnen Ventilplätze mit einseitig betätigten Ventilen.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 39

Inbetriebnahme und Bedienung

Tabelle 17: Beispiele für die Zuordnung von Schaltern und Ventilversorgung, 32 Ventilspulen

Beispiel 1 Beispiel 2 Beispiel 3

Anschlussplatte für beidseitig betätigte Ventile

Schalter

Byte

Adresse

Ventilplatz

Spule LED

S4 0 A0.0 1 14 114114

A0.1 12 – 12 A0.2 2 14 214214 A0.3 12 – 12 A0.4 3 14 314314 A0.5 12 – 12 A0.6 4 14 414414 A0.7 12 – 12

S5 1 A1.0 5 14 514514

A1.1 12 – 12 A1.2 6 14 614614 A1.3 12 – – A1.4 7 14 714714 A1.5 12 – – A1.6 8 14 814814 A1.7 12 – –

S6 2 A2.0 9 14 914914

A2.1 12 – – A2.2 10 14 10 14 10 14 A2.3 12 – 12 A2.4 11 14 11 14 11 14 A2.5 12 – 12 A2.6 12 14 12 14 12 14 A2.7 12 – –

3 A3.0 13 14 13 14 13 14

A3.1 12 – – A3.2 14 14 14 14 14 14 A3.3 12 – 12 A3.4 15 14 15 14 15 14 A3.5 12 – 12 A3.6 16 14 16 14 16 14 A3.7 12 – –

Weiße Felder kennzeichnen Ventilplätze mit beidseitig betätigten Ventilen. Grau unterlegte Felder kennzeichnen Ventilplätze mit einseitig betätigten Ventilen.

Ventil-

platz

Spule LED

Ventil-

platz

Spule LED

Deutsch

40 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Inbetriebnahme und Bedienung

Tabelle 18: Beispiele für die Zuordnung von Schaltern und Ventilversorgung, 32 Ventilspulen

Beispiel 4 Beispiel 5 Beispiel 6

Anschlussplatte für

einseitig betätigte Ventile

Schalter

Byte

Adresse

Ventilplatz

Spule LED

S4 0 A0.0 114114114

A0.1 214 12 12 A0.2 314214214 A0.3 414 12 – A0.4 514314314 A0.5 614 12 – A0.6 714414414 A0.7 814 12 12

S5 1 A1.0 914514514

A1.1 10 14 614 12 A1.2 11 14 714614 A1.3 12 14 814 12 A1.4 13 14 914714 A1.5 14 14 10 14 814 A1.6 15 14 11 14 914 A1.7 16 14 12 14 10 14

S6 2 A2.0 17 14 13 14 11 14

A2.1 18 14 14 14 12 14 A2.2 19 14 15 14 13 14 A2.3 20 14 16 14 14 14 A2.4 21 14 17 14 15 14 A2.5 22 14 18 14 16 14 A2.6 23 14 19 14 17 14 A2.7 24 14 20 14 18 14

3 A3.0 25 14 21 14 19 14

A3.1 26 14 22 14 20 14 A3.2 27 14 23 14 21 14 A3.3 28 14 24 14 22 14 A3.4 29 14 25 14 23 14 A3.5 30 14 26 14 24 14 A3.6 31 14 27 14 25 14 A3.7 32 14 28 14 26 14

Weiße Felder kennzeichnen Ventilplätze mit beidseitig betätigten Ventilen. Grau unterlegte Felder kennzeichnen Ventilplätze mit einseitig betätigten Ventilen.

Anschlussplatte für ein- und beidseitig betätigte

Ventile

Ventil-

platz

Spule LED

Ventil-

platz

Spule LED

AVENTICS | DeviceNet | R499050019–BDL–001–AD 41

Inbetriebnahme und Bedienung

7.1.5 Busabschluss einstellen

Um Leitungsreflexionen zu minimieren und einen definierten Ruhepegel auf der Übertragungsleitung des Buskopplers sicherzustellen, muss die Übertragungsleitung an beiden Enden mit einem Busabschluss versehen werden. Beim Buskoppler ist der Busabschluss im Gerät integriert und kann über den Schalter S8 definiert werden (siehe Abb. 10).

X71

X72

X10

OF FON

S4 S5 S6

Abb. 10: Schalter S8 für Busabschluss

Die Einstellung des Busabschlusses befindet sich unter PG-Verschraubung B (siehe Abb. 10). O Stellen Sie den Busabschluss mit dem Schalter S8 ein

(siehe Tab. 19).

Tabelle 19: Einstellmöglichkeiten für Schalter S8

Schalterstellung

Busabschluss

Weiterführender Bus an X72 (BUS OUT)

Anwendung

OFF ausgeschaltet eingeschaltet Wenn der Buskoppler mit einem weiteren

Modul verbunden ist und nicht das Ende der Übertragungsleitung bildet.

ON eingeschaltet ausgeschaltet Wenn der Buskoppler am Ende der

Übertragungsleitung positioniert ist.

Bei der Auslieferung befindet sich der Schalter in der OFF-

Position, d. h. der Busabschluss ist ausgeschaltet.

UQ1

UQ2

Deutsch

42 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Inbetriebnahme und Bedienung

7.2 Bussystem konfigurieren

Die im Rahmen der Busmasterkonfiguration für das Gesamtsystem vorzunehmenden Einstellungen sind den bereits beschriebenen Einstellungen am Buskoppler übergeordnet. Alle Leistungsmerkmale und Objekte für die Konfiguration des Buskopplers sind im Electronic Data Sheet (EDS) enthalten. Für den Buskoppler mit Feldbusprotokoll DeviceNet gibt es diese Datei mit dem Dateinamen RXyyRMV4.EDS (yy = Version). Die EDS-Datei kann im Internet unter der Adresse www.aventics.com/mediadirectory heruntergeladen werden.

Die beschriebenen Arbeiten dürfen nur von einer

Elektronikfachkraft und unter Beachtung der Dokumentation

des Betreibers zur Konfiguration des Busmasters sowie der

geltenden technischen Normen, Richtlinien und

Sicherheitsvorschriften durchgeführt werden.

Vor der Konfiguration müssen Sie folgende Arbeiten am Buskoppler durchgeführt und abgeschlossen haben:

W Sie haben den Buskoppler und den Ventilträger montiert

(siehe „Montage” auf Seite 22).

W Sie haben den Buskoppler angeschlossen

(siehe „Buskoppler elektrisch anschließen” auf Seite 23).

W Sie haben die Voreinstellungen vorgenommen

(siehe „Voreinstellungen vornehmen” auf Seite 32).

ACHTUNG

Konfigurationsfehler

Ein fehlerhaft konfigurierter Buskoppler kann zu Fehlfunktionen im System führen und eine Schädigung des Systems zur Folge haben. O Die Konfiguration darf daher nur von einer

Elektronikfachkraft durchgeführt werden!

AVENTICS | DeviceNet | R499050019–BDL–001–AD 43

Inbetriebnahme und Bedienung

O Konfigurieren Sie das Bussystem gemäß Ihren

Systemanforderungen, den Angaben im EDS, den Vorgaben

des Herstellers und allen geltenden technischen Normen,

Richtlinien und Sicherheitsvorschriften.

Beachten Sie dabei die Dokumentation des Betreibers zur

Konfiguration des Busmasters.

7.3 Betriebsverhalten

Das Verhalten der Busanschaltung ist von den CAN- und DeviceNetEigenschaften sowie von der E/A-Konfiguration abhängig. Der Buskoppler unterstützt als „Group 2 Only Server” den „Predefined Master Slave Connection Set” nach „DeviceNet Specification Volume I, Release 2.0“.

7.4 Anlaufverhalten

Verhalten nach Power-on Nach dem Einschalten der Baugruppe (Anlegen der 24-V-

Logikversorgung) werden die Hardwarekomponenten getestet. Ist der Startup-Test erfolgreich durchlaufen und die Busspannung vorhanden, wird der CAN-Controller gemäß den Voreinstellungen an den Dreh- und DIP-Schaltern initialisiert. Die Initialisierungsphase wird durch einen „Duplicate MAC-ID Check” gemäß DeviceNet-Spezifikation abgeschlossen. Dabei wird geprüft, ob sich ein zweiter Teilnehmer mit der gleichen MAC-ID am Bussystem befindet. Anschließend kann der Teilnehmer von einem DeviceNetMaster initialisiert werden. Im Fehlerfall wird der Buskoppler in den Systemhalt versetzt (siehe „Systemhalt” auf Seite 47).

Deutsch

44 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Inbetriebnahme und Bedienung

7.5 Test und Diagnose am Buskoppler

7.5.1 Diagnoseanzeige am Buskoppler ablesen

Die LEDs auf der Frontplatte des Buskopplers geben die in Tab. 20 aufgeführten Meldungen wieder. O Überprüfen Sie vor Inbetriebnahme und während des

Betriebs regelmäßig die Buskopplerfunktionen durch

Ablesen der Diagnoseanzeigen.

Tabelle 20: Bedeutung der Diagnose-LEDs am Buskoppler

LED

UL/DIA

UQ1

UQ2

RUN MNS

RUN + MNS +UL RUN + MNS +UL

UL MNS RUN

Signal

grün aus rot

grün rot aus grün rot aus grün grün

blinkt grün1)

rot

blinkt rot 2)Watchdog-Fehler der Kommunikationsverbindung (behebbarer Fehler) oder

aus grün aus blinkt grün1)Busversorgung (V+/V–) fehlt

blinkt grün1)Unzulässige MAC-ID (> 63) rot blinkt grün2)MAC-ID schon vergeben

Beschreibung

Logikversorgung UL vorhanden keine Logikversorgung UL vorhanden Überlast Ventiltreiber (Sammeldiagnose DIA)

Diese Anzeige erfolgt nur, solange der überlastete Ausgang angesteuert wird. Ventilversorgung UQ1 in Ordnung Unterspannung (12 V < UQ1 < 18,5 V) Ventilversorgung UQ1 fehlt (< 12 V) Ventilversorgung UQ2 in Ordnung Unterspannung (12 V < UQ2 < 18,5 V) Ventilversorgung UQ2 fehlt (< 12 V) Initialisierung beendet (operativer Zustand) Modul ist online am Bus,

Kommunikationsverbindungen sind aufgebaut Modul ist online am Bus, es sind keine Kommunikationsverbindungen

aufgebaut. CAN-Controller im Zustand „BUSOFF” (kritischer Fehler) oder unzulässige

Baudrate (> 500 kB)

MAC-ID/Baudrate switch stimmt nicht mit Online MAC-ID/Baudrate überein

Initialisierung nach Power-on

Gerät bleibt im Initialisierungszustand

AVENTICS | DeviceNet | R499050019–BDL–001–AD 45

Tabelle 20: Bedeutung der Diagnose-LEDs am Buskoppler

LED

MNS RUN MNS

Blinkfrequenz 1: 0,8 s an / 0,2 s aus

Blinkfrequenz 2: 0,125 s an / 0,125 s aus

Signal

rot blinkt grün2)Systemhalt durch Ausnahmefehler in Hard-/Firmware (Servicefall) blinkt rot

Beschreibung

(Duplicate MAC-ID Fehler)

7.5.2 Sensoren am Input-Modul überprüfen

Für Kontrollzwecke steht auf dem Eingangsmodul für jeden Eingang eine LED zur Verfügung. Sie leuchtet auf, wenn der Signalpegel „high” ist. O Überprüfen Sie vor der Inbetriebnahme die Funktionsfähigkeit

und Wirkungsweise der Sensoren durch Ablesen der LEDs.

Inbetriebnahme und Bedienung

Abb. 11: LED-Anzeigen am Input-Modul M8 (links) und M12 (rechts)

Tabelle 21: LED-Anzeige an den Input-Modulen.

LED Farbe Bedeutung

Eingang gelb Signalpegel High-Zustand

7.5.3 Aktoren am Output-Modul überprüfen

O Überprüfen Sie vor der Inbetriebnahme die

Funktionsfähigkeit und Wirkungsweise der Aktoren mit Hilfe

der LED-Anzeigen am Output-Modul (siehe Tab. 22).

Deutsch

46 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Inbetriebnahme und Bedienung

Abb. 12: LED-Anzeigen am Output-Modul M8 (links) und M12 (rechts)

Tabelle 22: Bedeutung der LED-Anzeige am Output-Modul

LED Farbe Bedeutung

O0 bis O7 aus zugehöriger Ausgang LOW-Pegel

grün Lastversorgung UQ1 vorhanden rot Diagnose: Überlast/Kurzschluss auf

angesteuertem Ausgang O0, O1, O2 oder O3

aus

Lastversorgung UQ1 nicht vorhanden (z. B. Not-Aus) grün Lastversorgung UQ2 vorhanden rot Diagnose: Überlast/Kurzschluss auf

angesteuertem Ausgang O4, O5, O6 oder O7 aus

Lastversorgung UQ2 nicht vorhanden (z. B. Not-Aus)

gelb zugehöriger Ausgang HIGH-Pegel

7.6 Buskoppler in Betrieb nehmen

Bevor Sie das System in Betrieb nehmen, müssen Sie folgende Arbeiten durchgeführt und abgeschlossen haben:

W Sie haben den Ventilträger und den Buskoppler montiert

(siehe „Buskoppler am Ventilsystem montieren” auf Seite 22).

W Sie haben den Buskoppler angeschlossen

(siehe „Buskoppler elektrisch anschließen” auf Seite 23).

W Sie haben die Voreinstellungen und die Konfiguration

durchgeführt (siehe „Voreinstellungen vornehmen” auf Seite 32 und „Bussystem konfigurieren” auf Seite 42).

AVENTICS | DeviceNet | R499050019–BDL–001–AD 47

Inbetriebnahme und Bedienung

W Sie haben den Busmaster so konfiguriert, dass die Ventile

und die Input-Module richtig angesteuert werden.

W Sie haben den Diagnosetest der Input-/Output-Module

durchgeführt (siehe „Test und Diagnose am Buskoppler” auf Seite 44).

Die Inbetriebnahme und Bedienung darf nur von einer Elektro- oder Pneumatikfachkraft oder von einer unterwiesenen Person unter der Leitung und Aufsicht einer Fachkraft durchgeführt werden (siehe „Qualifikation des Personals” auf Seite 11).

VORSICHT

Unkontrollierte Bewegungen der Aktoren beim Einschalten der Pneumatik

Es besteht Verletzungsgefahr, wenn sich das System in einem undefinierten Zustand befindet oder wenn die Handhilfsbetätigungen auf Position „1” stehen. O Bringen Sie das System in einen definierten Zustand,

bevor Sie es einschalten!

O Stellen Sie alle Handhilfsbetätigungen auf Position „0“. O Stellen Sie sicher, dass sich keine Person innerhalb des

Gefahrenbereichs befindet, wenn Sie den Druck einschalten.

Deutsch

1. Schalten Sie die Betriebsspannung ein.

2. Überprüfen Sie die LED-Anzeigen an allen Modulen.

3. Schalten Sie die Druckluftversorgung ein.

7.7 Systemhalt

Der Zustand „Systemhalt” des Buskopplers wird mit den beiden Leuchtdioden RUN und MNS durch gemeinsames, rasches Blinken angezeigt.

48 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Demontage und Austausch

Beim Systemhalt werden die Ausgänge in den sicheren Zustand gebracht (= „0“) und der Busverkehr zum DeviceNet-Master abgebrochen. Der Systemhalt kann nur durch einen Neustart der Baugruppe (Power-on) verlassen werden. Auslöser eines Systemhalts ist ein Ausnahmefehler von Hardoder Firmware.

Ausnahmefehler

Hardware

Ausnahmefehler

Firmware

Beim Hochlaufen (Power-on) des Buskopplers werden die Hardware-Komponenten getestet. Im Fehlerfall wird die Baugruppe in den Zustand „Systemhalt” versetzt.

Während der Laufzeit der Firmware finden ständig Plausibilitätsprüfungen statt. Wird hierbei ein Fehler erkannt, wird die Baugruppe in den Zustand „Systemhalt” gebracht.

7.7.1 Systemhalt verlassen

O Starten Sie die Baugruppe mit „Power-on” neu.

8 Demontage und Austausch

Sie können je nach Bedarf den Buskoppler austauschen oder weitere/andere Input-/Output-Module anbauen.

Die Gewährleistung von AVENTICS gilt nur für die ausgelieferte Konfiguration und Erweiterungen, die bei der Konfiguration berücksichtigt wurden. Nach einem Umbau, der über diese Erweiterungen hinausgeht, erlischt die Gewährleistung.

Ein Buskoppler mit 32 Ausgängen kann nur an ein VS angeschlossen werden, das für 32 Ventilspulen ausgelegt ist.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 49

Demontage und Austausch

8.1 Buskoppler austauschen

VORSICHT

Anliegende elektrische Spannung und hoher Druck

Verletzungsgefahr durch elektrischen Schlag und plötzlichen Druckabbau. O Schalten Sie das System drucklos und spannungsfrei.

Abb. 13: Buskoppler austauschen, Beispiel

1 Innensechskantschrauben 4 Buskoppler 2 E-Endplatte 5 Zuganker 3 Dichtung 6 EP-Endplatte VS HF03 LG oder HF04

Beachten Sie Abb. 13 auf Seite 49.

1. Trennen Sie die elektrischen Anschlüsse vom Buskoppler (4).

2. Lösen Sie die E-Endplatte (2) und, falls vorhanden, alle

Input-/Output-Module links vom Buskoppler (je 2 Innensechskantschrauben DIN 912 – M4 (1), Schlüsselweite 3) und ziehen Sie diese von den Zugankern (5) ab.

3. Ziehen Sie den Buskoppler (4) von den Zugankern (5) ab.

Deutsch

50 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Demontage und Austausch

4. Schieben Sie den neuen Buskoppler (4) auf die Zuganker (5)

auf.

5. Stellen Sie sicher, dass – die Zuganker (5) vollständig eingeschraubt und – die Dichtungen (3) richtig eingelegt sind.

6. Schieben Sie zuerst die Input-/Output-Module, falls vorhanden, in der ursprünglichen Reihenfolge und dann die E-Endplatte (2) wieder auf die Zuganker (5) und schrauben Sie diese an (je 2 Innensechskantschrauben DIN 912 – M4 (1), Schlüsselweite 3, Anzugsdrehmoment: 2,5 bis 3,0 Nm).

7. Führen Sie alle Voreinstellungen am neuen Buskoppler (4) durch (siehe „Voreinstellungen vornehmen” auf Seite 32).

8. Stellen Sie die Anschlüsse wieder her.

9. Überprüfen Sie die Konfiguration und passen Sie diese

gegebenenfalls an (siehe „Bussystem konfigurieren” auf Seite 42).

8.2 Input-/Output-Modul(e) anbauen

Das Ventilsystem kann um Input-/Output-Module erweitert werden.

VORSICHT

Anliegende elektrische Spannung und hoher Druck

Verletzungsgefahr durch elektrischen Schlag und plötzlichen Druckabbau. O Schalten Sie das System drucklos und spannungsfrei!

AVENTICS | DeviceNet | R499050019–BDL–001–AD 51

Demontage und Austausch

VORSICHT

Offen liegende Ein-/Ausgänge

Gefahr von Stromschlag bei Berührung, Kurzschluss und Schädigung des Systems. O Verschließen Sie immer nicht benutzte Eingänge bzw.

Ausgänge mit M12- und M8-Verschlusskappen (siehe „Ersatzteile und Zubehör” auf Seite 55), um die Schutzart IP65 einzuhalten.

Abb. 14: Input-/Output-Modul anbauen, Beispiel mit VS HF03 LG (A) und VS HF04 (B)

1 Innensechskantschrauben 5 Input-Modul 2 E-Endplatte 6 Zuganker 3 Dichtung 7 Buskoppler 4 Output-Modul

Deutsch

52 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Demontage und Austausch

Es dürfen insgesamt maximal 6 Module (Input- oder Output-Module) an einem Ventilsystem montiert sein. Beachten Sie die zulässige Strombelastung!

Beachten Sie Abb. 14 auf Seite 51.

1. Lösen Sie die E-Endplatte (2) vom Buskoppler (7) oder vom

letzten Input-Modul (5)/Output-Modul (4) des Ventilsystems (2 Innensechskantschrauben DIN 912 – M4 (1), Schlüsselweite 3) und ziehen Sie diese von den Zugankern (6) ab.

2. Schrauben Sie die Zuganker (6) für Input-Module (5)/OutputModule (4) auf die vorhandenen Zuganker (6) auf (2 Stück je Input-Modul (5)/Output-Modul (4)).

– Stellen Sie sicher, dass die Zuganker (6) vollständig

eingeschraubt sind!

3. Schieben Sie das (weitere) Input-Modul (5)/Output-Modul (4) auf die Zuganker (6) auf.

– Stellen Sie sicher, dass die Dichtungen (3) richtig

eingelegt und die Kontakte richtig gesteckt sind!

4. Schrauben Sie nach dem letzten Input-Modul (5) oder Output-Modul (4) die E-Endplatte (2) wieder an (2 Innensechskantschrauben DIN 912 – M4 (1), Schlüsselweite 3). Anzugsdrehmoment: 2,5 bis 3 Nm.

5. Stellen Sie die Anschlüsse her (siehe „Logik- und Lastversorgung des Buskopplers anschließen” auf Seite 27).

6. Passen Sie die Konfiguration an (siehe „Bussystem

konfigurieren” auf Seite 42).

AVENTICS | DeviceNet | R499050019–BDL–001–AD 53

Pflege und Wartung

9 Pflege und Wartung

VORSICHT

Anliegende elektrische Spannung und hoher Druck

Verletzungsgefahr durch elektrischen Schlag und plötzlichen Druckabbau. O Schalten Sie das System vor der Durchführung von

Pflege- und Wartungsarbeiten druck- und spannungslos.

9.1 Module pflegen

ACHTUNG

Beschädigung der Gehäuseoberfläche durch Lösemittel und aggressive Reinigungsmittel!

Die Oberflächen und Dichtungen können durch Lösemittel oder aggressive Reinigungsmittel beschädigt werden. O Verwenden Sie niemals Lösemittel oder aggressive

Reinigungsmittel!

Deutsch

O Reinigen Sie das Gerät regelmäßig mit einem feuchten

Lappen. Verwenden Sie dazu nur Wasser oder ein mildes Reinigungsmittel.

9.2 Module warten

Der Buskoppler und die I/O-Module sind wartungsfrei. O Beachten Sie die Wartungsintervalle und Vorgaben der

Gesamtanlage.

54 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Technische Daten

10 Technische Daten

10.1 Kenngrößen

Allgemein

Schutzart nach EN 60 529 / IEC 529

Umgebungstemperatur 

Elektromagnetische Verträglichkeit

Störfestigkeit EN 61131-2, EN 61000-6-2 Störaussendung EN 61000-6-4

10.2 Buskoppler

Elektrik

Betriebsspannung Logik U Betriebsspannung Last

UQ1 U

Leitungslänge der Spannungsversorgung

Schutzkleinspannung (SELV/PELV) nach IEC 60364-4-41

IP 65 im montierten Zustand

0 C bis +50 C ohne Betauung

24 V DC (+20 %/–15 %) 24 V DC (+10 %/–10 %)

Restwelligkeit 0,5 %

max. 20 m

10.3 Input-Module 8fach, RMV04-8DI_M8 und

RMV04-8DI_M12

Elektrik

Eingänge DIN EN 61131-2 8 digitale Eingänge, Typ 3, Zweidraht-Näherungsschalter

Summenstrom der 24-V-Sensorversorgung für alle Eingangsmodule auf 0,7 A begrenzt Eingangsverzögerung 0 – 1 3 ms Eingangsverzögerung 1 – 0 3 ms Leitungslänge für M8- und M12-Anschluss max. 30 m

mit einem Ruhestrom von max. 2,5 mA anschließbar

AVENTICS | DeviceNet | R499050019–BDL–001–AD 55

Ersatzteile und Zubehör

10.4 Output-Module 8fach, RMV04-8DO_M8 und

RMV04-8DO_M12

Elektrik

Ausgänge DIN EN 61131-2 8 digitale Ausgänge Ausgangsspannung Nennwert 24 V

Ausgangsstrom Nennwert 0,5 A

Überlastschutz Abschaltung bei 0,6 bis 1,2 A

Leitungslänge für M8- und M12-Anschluss max. 30 m Spannungsversorgung

UQ1 und U Leitungslänge der Spannungsversorgung max. 20 m

Aus thermischen Gründen dürfen die Ausgänge nicht

längere Zeit über Nennstrom belastet werden.

Spannungsabfall bei H-Signal  1,5 V

Autom. Wiederanlauf bei reduzierter Last

Nennwert 24 V

(+20 %/–15 %)

11 Ersatzteile und Zubehör

Bestellnummer

Buskoppler mit Feldbusprotokoll DeviceNet mit Ansteuerung für 24 Ventilspulen Buskoppler mit Feldbusprotokoll DeviceNet mit Ansteuerung für 32 Ventilspulen

Zubehör

Dateneingangsstecker, M12x1, 5-polig gerade, A-codiert, Leitungs-Ø 6 – 8 mm 8942051602 Datenausgangsstecker, M12x1, 5-polig gerade, A-codiert, Leitungs-Ø 6 – 8 mm 8942051612 M12x1 Schutzkappe 1823312001 Endplatte für Buskoppler

Lieferung inkl. 2 Zuganker, Dichtung und Handbuch

Lieferung inkl. 2 Befestigungsschrauben und 1 Dichtung

Bestellnummer

R412004346 R412008081

R412003490

Deutsch

56 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Entsorgung

11.1 Input-/Output-Modul 8fach, 8DI/8DO

Bestellcode Bestellnummer

Input-Modul 8fach (8 x M8) Input-Modul 8fach (4 x M12) Output-Modul 8fach (8 x M8) Output-Modul 8fach (4 x M12)

Zubehör

Steckverbinder gerade, mit selbstsicherndem Schraubverschluss, M8x1, 3-polig

Schutzkappe M8x1 für Eingänge (LE = 25 Stück) R412003493 Schutzkappe M12x1 für Eingänge (LE = 25 Stück) 1823312001 Y-Verteiler M12 mit selbstsicherndem Schraubverschluss M12,

5-polig, 2 x Kabeldose M12, 1 x Kabelstecker M12

Lieferung inkl. 2 Zuganker und 1 Dichtung

8DI_M8 R412003489 8DI_M12 R412000871 8DO_M8 R412005968 8DO_M12 R412000870

Kabellänge 2 m 8946203602 Kabellänge 5 m 8946203612 Kabellänge 10 m 8946203622

8941002392

11.2 Power-Stecker für Buskoppler und

Output-Modul

Bestellnummer

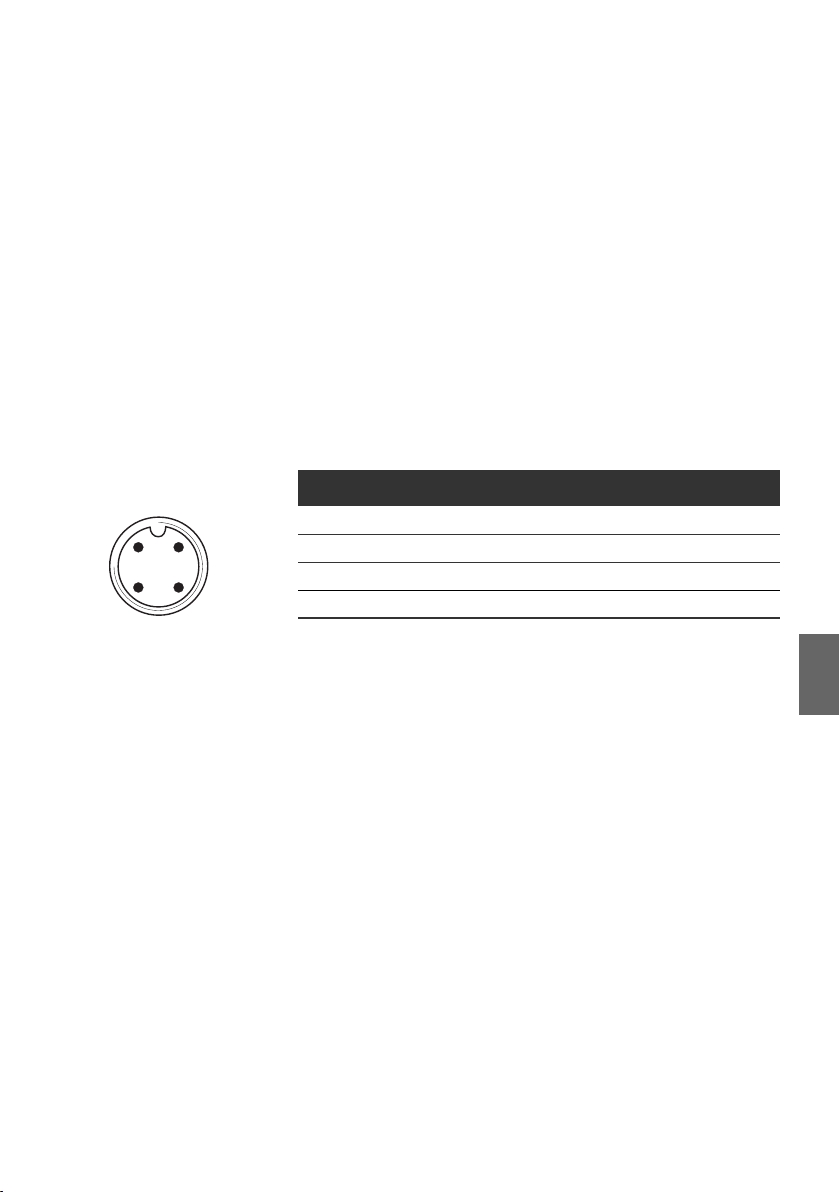

Steckverbinder für Spannungsversorgung, Buchse M12x1, 4-polig für Leitungs-Ø 4 – 8 mm, A-codiert

Steckverbinder für Input-/Output-Module M12x1 Stecker, gerade 1834484222

180o (X10, POWER) 8941054324 90o (X10, POWER) 8941054424

M12x1 Stecker, gewinkelt 1834484223 M12x1 Duo-Stecker für

Leitungs-Ø 3 mm oder 5 mm

1834484246

12 Entsorgung

Entsorgen Sie das Gerät nach den Bestimmungen Ihres Landes.

AVENTICS | DeviceNet | R499050019–BDL–001–AD 57

Anhang

13 Anhang

Angaben zur Busmasterkonfiguration mit DeviceNet.

13.1 Electronic Data Sheet (EDS)

Das Electronic Data Sheet EDS ist eine vom ODVA spezifizierte ASCII-Datei, in der die Objekte/Leistungsmerkmale eines DeviceNet-Geräts beschrieben sind. Für den Buskoppler mit Feldbusprotokoll DeviceNet gibt es diese Datei mit dem Dateinamen RXyyRMV4.EDS (yy = Version). Die EDS-Datei kann vom Internet unter der Adresse www.aventics.com/mediadirectory heruntergeladen werden.

13.2 Betriebsverhalten

Das Verhalten der Busanschaltung ist von den CAN- und DeviceNet-Eigenschaften sowie von der E/A-Konfiguration abhängig. Der Buskoppler unterstützt als „Group 2 Only Server” den „Predefined Master Slave Connection Set” nach „DeviceNet Specification Volume I, Release 2.0“.

Deutsch

13.2.1 Anlaufverhalten

Verhalten nach Power-on Nach dem Einschalten der Baugruppe (Anlegen der 24-V-

58 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Anhang

Anschließend kann der Teilnehmer von einem DeviceNetMaster initialisiert werden. Im Fehlerfall wird der Buskoppler in den Systemhalt versetzt (siehe „Systemhalt” auf Seite 47).

13.3 DeviceNet Objects

13.3.1 Identity Object (Class 0x01)

Tabelle 23: Class and Instance Attributes – Identity Object

Object

Class

Instance

0x01 0x00 0x01 Revision

0x01 0x01 0x01 Vendor ID

Object Attribute

0x02 Product Type

0x03 Product Code

0x04 Revision

0x05 Status

0x06 Serial Number

0x07 Product Name

Objektbeschreibung

des Identity Objects

0x11F (hex) AVENTICS GmbH

0x07 (hex) General Purpose Discrete I/O

0x12 (hex)

des Buskopplers RMV04-DN

Summierter Gerätestatus (Bitcodierung gemäß DeviceNetSpezifikation)

In Verbindung mit der Vendor ID eindeutige Serien-Nr.

"RMV04-DN DeviceNet Slave”

Tabelle 24: Common Services – Identity Object

Service Code Service Name

0x05 Reset (siehe unten) 0x0E Get Attribute Single

AVENTICS | DeviceNet | R499050019–BDL–001–AD 59

Durch den Service Class 0x01, Instance 0x01, Attribute 0x00 für Reset Service wird das Gerät zurückgesetzt. Alle Kommunikationsverbindungen werden abgebrochen. Die Einstellungen an den Dreh- und DIP-Schaltern (MAC-ID, Baudrate, Diagnose) werden neu eingelesen, die Baugruppe wird neu initialisiert.

13.3.2 Message Router Object (Class 0x02)

– Class and Instance Attributes:

Zu diesem Objekt werden keine Attribute unterstützt.

– Common Services:

Zu diesem Objekt werden keine Dienste unterstützt.

13.3.3 DeviceNet Object (Class 0x03)

Tabelle 25: Class and Instance Attributes – DeviceNet Object

Object Class

0x03 0x00 0x01 Revision

0x03 0x01 0x01 MAC ID

Object Instance

Object Attribute

0x02 Baud Rate

0x03 BOI

0x04 Bus-Off Counter

0x05 Allocation Information

Objektbeschreibung

des DeviceNet Objects

des angesprochenen Teilnehmers

Kennung der eingestellten Baudrate: 0x00 125 kbit/s 0x01 250 kbit/s 0x02 500 kbit/s

Behandlung des Bus-Off Interrupt: 0x00 CAN-Controller läuft in den Bus-Off-/Reset-State und verbleibt dort (Default). 0x01 CAN-Controller wird zurückgesetzt und versucht erneuten Kommunikationsaufbau.

Anzahl der Bus-Off-Ereignisse

Informationen über die aktiven

Verbindungen des Predefined

Master/Slave Connection Set

Anhang

Deutsch

60 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Anhang

Tabelle 25: Class and Instance Attributes – DeviceNet Object

Object Class

Tabelle 26: Common Services – DeviceNet Object

Service Code Service Name

0x0E Get Attribute Single

Object Instance

Object Attribute

0x06 MAC ID Switch Changed

0x07 Baud Rate Switch Changed

0x08 MAC ID Switch Value

0x09 Baud Rate Switch Value

Objektbeschreibung

0x00: Seit dem Einschalten/Reset nicht geändert 0x01: Seit dem Einschalten/Reset geändert

siehe dazu Kapitel „Adresse am Buskoppler einstellen” auf

Seite 33

siehe dazu Kapitel „Ventilversorgung zuordnen” auf

Seite 34

Tabelle 27: Object Specific Services – DeviceNet Object

Service Code Service Name

0x4B Allocate Master/Slave Connection Set 0x4C Release Master/Slave Connection Set

AVENTICS | DeviceNet | R499050019–BDL–001–AD 61

13.3.4 Assembly Object (Class 0x04)

Tabelle 28: Class and Instance Attributes – Assembly Object

Object Class

0x04 0x00 0x01 Revision

0x04 0x03 Assembly Object 1

0x04 0x03 Assembly Object 2

Object Instance

0x04 1 Byte 0x05 2 Byte 0x06 4 Byte 0x07 andere Länge

0x22 1 Byte 0x23 2 Byte 0x24 4 Byte 0x25 andere Länge

Object Attribute

0x02 Max Instance

Objektbeschreibung

des DeviceNet Objects

maximale Anzahl der Instanzen dieses Objekts

Daten der zu sendenden Objekte (Producing Data Bytes) mit der Länge/Anzahl:

Daten der zu empfangenden Objekte (Consuming Data Bytes) mit der Länge/Anzahl:

Anhang

Deutsch

Tabelle 29: Common Services – Assembly Object

Service Code Service Name

0x0E Get Attribute Single 0x10 Set Attribute Single

Das Assembly Object wird automatisch entsprechend den Eigenschaften des Buskopplers konfiguriert. Dabei wird per Default das I/O Data Object fest in das Assembly Object gemappt.

62 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Anhang

Die Baugruppe RMV04-DN hat:

W 3 Byte Ausgänge (Consuming Data Bytes), W keine Eingänge (Producing Data Bytes).

Es besteht jedoch die Möglichkeit, die Diagnosedaten hinter die Eingangsdaten ins Assembly Object zu mappen (Einstellung im Module Control Register MCR). In diesem Fall beträgt die Anzahl der Producing Data Bytes = 1 Byte.

Class 0x04, Instance 0x24, Attribute 0x03 Ausgänge (24 Bit = 3 Byte) des Buskopplers beschreiben

Class 0x04, Instance 0x04, Attribute 0x03 Diagnosedaten auslesen (wenn sie hinter die Eingangsdaten ins Assembly Object gemappt sind)

13.3.5 Connection Object (Class 0x05)

Tabelle 30: Class and Instance Attributes – Connection Object

Object Class

0x05 0x00 0x01 Revision

0x05 X

Object Instance

(siehe unten)

Object Attribute

0x01 State

0x02 Instance Type

0x03 TransportClass_trigger

0x04 Produced_Connection_ID

0x05 Consumed_Connection_ID

Objektbeschreibung

des Connection Objects

Status der Verbindung

Art der Verbindung (entweder I/O oder Messaging)

definiert das Verhalten der Verbindung

(CAN Identifier) der produzierenden Verbindung

(CAN Identifier) der konsumierenden Verbindung

AVENTICS | DeviceNet | R499050019–BDL–001–AD 63

Tabelle 30: Class and Instance Attributes – Connection Object

Object Class

0x05 X

Object Instance

(siehe unten)

Object Attribute

0x06 Initial_Comm_Characteristics

0x07 Produced_Connection_Size

0x08 Consumed_Connection_Size

0x09 Expected_Packet_Rate

0x0C Watchdog_Timeout_action

0x0D Produced_Connection_Path_Length

0x0E Produced_Connection_Path

0x0F

0x10 Consumed_Connection_Path

Objektbeschreibung

definiert die Message-Gruppe(n) dieser Verbindung (produzierend und konsumierend)

maximale Anzahl Byte, die über diese Verbindung gesendet werden können

maximale Anzahl Byte, die über diese Verbindung empfangen werden können

definiert die Zeiten für Inactivity und Watchdog dieser Verbindung

definiert, wie die Inactivity- und Watchdog-Ereignisse zu behandeln sind

Anzahl Byte im Attribut Produced_Connection_Path

spezifiziert das/die Applikationsobjekt(e), dessen/deren Daten über diese Verbindung gesendet werden

Consumed_Connection_Path_Length

Anzahl Byte im Attribut Consumed_Connection_Path

spezifiziert das/die Applikationsobjekt(e), dessen/deren Daten über diese Verbindung empfangen werden

Anhang

Deutsch

64 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Anhang

X ist wie folgt definiert:

X Verbindungstyp

0x01 Explicit Messaging Connection 0x02 Poll I/O Connection 0x03 Bit Strobe I/O Connection 0x04 COS / Cyclic I/O Connection 0x05 reserviert

Tabelle 31: Class Services – Connection Object

Service Code Service Name

0x08 Create

Tabelle 32: Common Services – Connection Object

Service Code Service Name

0x0D Apply Attribute 0x0E Get Attribute Single 0x10 Set Attribute Single

13.3.6 Discrete Input Point (Class 0x08)

Tabelle 33: Class and Instance Attributes – Discrete Input Point

Object Class

0x08 0x00 0x01 Revision

0x08 0x01 +i 0x03 Input Point Value

Tabelle 34: Common Services – Discrete Input Point

Service Code Service Name

0x0E Get Attribute Single

Object Instance

Object Attribute

0x02 Max Instance

Objektbeschreibung

des DeviceNet Object

maximale Anzahl der Instanzen dieses Objekts

Eingangsdaten als einzelne Bits i = 0...n Eingangsdatenbits

AVENTICS | DeviceNet | R499050019–BDL–001–AD 65

Anhang

Max Instance Der Wert des Attributs „Max Instance“ gibt die Anzahl der

Eingangspunkte wieder. Dieser Wert ist immer ein Vielfaches von 8 (n x 8 Punkte). Mit 3 Input-Modulen und aktiver Diagnose ergibt sich somit: Max Instance = 0x20 (hex) Discrete Output Point (Class 0x09)

Tabelle 35: Class and Instance Attributes – Discrete Input Point

Object Class

0x09 0x00 0x01 Revision

0x09 0x01 + i 0x03 Output Point Value

Tabelle 36: Common Services – Discrete Input Point

Object Instance

Object Attribute

0x02 Max Instance

Objektbeschreibung

des DeviceNet Object

maximale Anzahl der Instanzen dieses Objekts

Ausgangsdaten als einzelne Bits i = 0...n Ausgangsdatenbits

Service Code Service Name

0x0E Get Attribute Single 0x10 Set Attribute Single

Max Instance Der Wert des Attributs „Max Instance“ gibt die Anzahl der

Ausgangspunkte wieder. Dieser Wert ist immer ein Vielfaches von 8 (n x 8 Punkte). Der Buskoppler hat 24 Bit Ventilausgänge und zusätzlich bis zu 24 Bit digitale Ausgänge: Max Instance = 0x30 (hex)

Deutsch

66 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Anhang

13.4 Herstellerspezifische Objekte

13.4.1 I/O Data Object (Class 0x64)

Tabelle 37: Class and Instance Attributes – I/O Data Object

Object Class

0x64 0x00 1 Revision

0x64 0x01 0x64 Number of Inputs

0x64 0x02 0x64 + i Input Data (Byte)

0x64 0x03 0x64 + i Output Data (Byte)

0x64 0x04 0x64 + i Input Data (Word)

0x64 0x05 0x64 + i Output Data (Word)

Object Instance

Object Attribute

2 Max Instance

0x65 Number of Outputs

0x66 Input Data

0x67 Output Data

Objektbeschreibung

des I/O Data Object

maximale Anzahl der Instanzen des I/O Data Object

Anzahl Eingangsbyte

Anzahl Ausgangsbyte

Eingangsdaten als gesamter Stream

Ausgangsdaten als gesamter Stream

Eingangsdaten als einzelnes Byte i = 0...n –> Byte 0...n der Eingangsdaten

Ausgangsdaten als einzelnes Byte, bei 24 Bit Ausgängen: i = 0...2 –> Byte 0...2 der Ausgangsdaten

Eingangsdaten als einzelnes Wort i = 0...n –> Word 0...n der Eingangsdaten

Ausgangsdaten als einzelnes Wort, bei 24 Bit Ausgängen: i = 0...1 –> Word 0...1 der Ausgangsdaten

Tabelle 38: Common Services – I/O Data Object

Service Code Service Name

0x0E Get Attribute Single 0x10 Set Attribute Single

AVENTICS | DeviceNet | R499050019–BDL–001–AD 67

Anhang

Das I/O Data Object ist per Default fest in das Assembly Object gemappt.

13.4.2 Status Object (Class 0x65)

Tabelle 39: Class and Instance Attributes – Status Object

Object Class

0x65 0x00 0x01 Revision

0x65 0x01 0x64 Manufacturer Status Register

0x65 0x02 0x64 Diagnostic Data Length

0x65 0x03 0x64 Configuration Length

Object Instance

Object Attribute

0x02 Max Instance

0x65 Module Serial Number

0x65 Diagnostic Status

0x66... ...0x6D

0x6E Diagnostic Data

0x65 Configuration Data

Objektbeschreibung

des Status Object

maximale Anzahl der Instanzen des Status Object

Status des Systems, siehe Tab. 41 auf Seite 68

individuelle Seriennummer des Buskopplers

Länge der Diagnosedaten (siehe unten: Diagnostic Data)

Ausgangsdaten als einzelnes Byte, bei 24 Bit Ausgängen: i = 0...2 –> Byte 0...2 der Ausgangsdaten

reserviert

Diagnosedaten: 1 Byte, siehe Tab. 42 auf Seite 69

Deutsch

Tabelle 40: Common Services – Status Object

Service Code Service Name

0x0E Get Attribute Single

68 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Anhang

Tabelle 41: Manufacturer Status Register Class 0x65 Inst. 0x01 Attr. 0x65

MSB LSB

Bit15Bit

0 kein fataler Fehler vorhanden 1 fataler Fehler vorhanden

Bit1Bit

14...2

0 nicht ins Assembly Object gemappt 1 hinter die Eingangsdaten ins Assembly

Default-Wert: 0x0003

Default-Konfiguration der Diagnose

0 nicht aktiv 1 aktiv

Diagnosedaten

Object gemappt reserviert

Fataler Fehler

Diagnostic Data Length Enthält die Länge der aktuellen Diagnosedaten. Beim

Buskoppler ist dies die Länge:

W 0x00 Byte, wenn Diagnose nicht aktiv W 0x01 Byte, wenn Diagnose aktiv

Diagnostic Status W 0x00 keine Diagnose aktiv

W 0x01 Diagnose steht an (Sammeldiagnose-Flag)

Configuration Length,

Configuration Data

Diese Objekte sind bei der Baugruppe ohne Funktion. Beim Auslesen werden folgende Werte geliefert:

W Configuration Length = 0x01 Byte W Configuration Data = 0x00

AVENTICS | DeviceNet | R499050019–BDL–001–AD 69

Anhang

Diagnostic Data Class

0x65 Inst. 0x02 Attr. 0x66

Das Objekt Diagnostic Data kann hinter die Eingangsdaten ins Assembly Object gemappt werden. Als Diagnosefilter fungieren die Objekte Parameter Data und Device Parameter Data.

Tabelle 42: Diagnostic Data Class 0x65 Inst. 0x02 Attr. 0x66

MSB LSB

Bit7Bit6Bit5Bit4Bit3Bit2Bit1Bit

0 keine Diagnose 1 Unterspannung

0 keine Diagnose 1 Lastversorgung UQ1

0 keine Diagnose 1 Lastversorgung UQ2

0 keine Diagnose 1 Überlast der

0 0 unbenutzt (fest auf 0)

0 keine Diagnose 1 Überlast Ventiltreiber

(Sammeldiagnose) 0 keine Diagnose 1 Unterspannung

Lastversorgung U

fehlt

Sensorversorgung

Deutsch

70 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Anhang

13.4.3 Module Control Object (Class 0x66)

Tabelle 43: Class and Instance Attributes – Module Control Object

Object Class

0x66 0x00 0x01 Revision

0x66 0x01 0x64 Module Control Register (MCR)

0x66 0x02 0x64 Parameter Data Length

Object Instance

Object Attribute

0x02 Max Instance

0x65 Parameter Data

0x66 Device Parameter Data

Objektbeschreibung

des Module Control Object

maximale Anzahl der Instanzen des Module Control Object

steuert das Verhalten des Buskopplers, siehe Tab. 45 auf

Seite 71

Länge der Parameterdaten (siehe unten)

identisch mit Device Parameter Data

Diagnose kann (selektiv) zu- und abgeschaltet werden, siehe Tab. 46 auf Seite 73

Tabelle 44: Common Services – Module Control Object

Service Code Service Name

0x0E Get Attribute Single 0x10 Set Attribute Single

AVENTICS | DeviceNet | R499050019–BDL–001–AD 71

Anhang

13.4.4 Module Control Register (MCR)

Über das 16 Bit breite Module Control Register kann das Verhalten des Buskopplers verändert werden. Der Default-Wert des Registers (nach Power-on) ist abhängig von der Stellung des DIP-Schalters S3.5 (siehe „Ventilversorgung zuordnen” auf Seite 34):

– S3.5 = OFF Default-Wert: 0x0000 – S3.5 = ON Default-Wert: 0x0002

Tabelle 45: Module Control Register Class 0x66 Inst. 0x01 Attr. 0x64

MSB LSB

Bit

15...6

0 0 reserviert

Bit5Bit4Bit3Bit2Bit1Bit

DefaultKonfiguration der Diagnose

0 aktuelle

Konfiguration beibehalten

1 Default-

Konfiguration aktivieren

Diagnosedaten (siehe unten)

0 nicht ins Assembly

Object mappen

1 hinter die

Eingangsdaten ins Assembly Object mappen

Verhalten bei Run

-> Idle

0 0 alle Ausgänge = „0“ 0 1 Last state 1 x reserviert

Verhalten bei Run

-> Fault

0 0 alle Ausgänge = „0“ 01 Last state 1 x reserviert

Deutsch

72 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Anhang

Bit 1 des Module Control Register hat Einfluss auf die E/AKonfiguration des Buskopplers. Dementsprechend muss der Slave vom DeviceNet-Master mit 0 oder 1 Byte Eingängen konfiguriert werden:

W MCR Bit 1 = 0

Der Slave muss vom DeviceNet-Master konfiguriert werden mit: – 3 Byte Ausgänge – 0 Byte Eingänge

W MCR Bit 1 = 1

Der Slave muss vom DeviceNet-Master konfiguriert werden mit: – 3 Byte Ausgänge – 1 Byte Eingänge

Parameter Data Length Liefert die Länge der Parameterdaten. Bei der Busanschaltung

ist dies die Länge = 0x01 Byte.

Parameter Data,

Device Parameter Data

Beide haben die gleiche Funktion und sind identisch.

W Hiermit kann eine Parametrierung in das Modul geschrieben

und so die Diagnose aktiviert oder deaktiviert werden.

W In umgekehrter Richtung ist ein Auslesen der eingestellten

Parametrierung möglich.

Der Default-Wert dieser Parametrierungsdaten (nach Poweron) ist von der Stellung des DIP-Schalters S3.5 abhängig (siehe „Ventilversorgung zuordnen” auf Seite 34):

S3.5 = OFF Default-Wert: 0x00 S3.5 = ON Default-Wert: 0x3F

AVENTICS | DeviceNet | R499050019–BDL–001–AD 73

Anhang

Tabelle 46: Device Parameter Data Class 0x66 Inst. 0x02 Attr. 0x66

MSB LSB

Bit7Bit6Bit5Bit4Bit3Bit2Bit1Bit

0 Diagnose gesperrt 1 Diagnose freigegeben

0 0 reserviert (fest auf 0)

Überlast Ventiltreiber

(Sammelbit) 0 Diagnose gesperrt 1 Diagnose freigegeben

Unterspannung

Lastversorgung U

0 Diagnose gesperrt 1 Diagnose freigegeben

Unterspannung

Lastversorgung U

fehlt (NOT-Aus)

Lastversorgung U

fehlt (NOT-Aus)

Überlast

Sensorversorgung

Deutsch

74 AVENTICS | DeviceNet | R499050019–BDL–001–AD

Anhang

13.5 SPS-Adresszuordnung

Die zentralen SPS-Adressen werden den dezentralen Ausgängen über einen DeviceNet-Konfigurator zugeordnet. In Tab. 47 auf Seite 74 sehen Sie die Adressbelegung für einen Ventilträger für die Ventilplätze 1 bis 12.

Tabelle 47: Adressbelegung auf einem Ventilträger von Byte 0 bis 2

Ventilplatz Spule/LED Byte Adresse

1140 A0.0

12 A0.1

2 14 A0.2

12 A0.3

3 14 A0.4

12 A0.5

4 14 A0.6

12 A0.7

5141 A1.0

12 A1.1

6 14 A1.2

12 A1.3

7 14 A1.4

12 A1.5

8 14 A1.6

12 A1.7

9142 A2.0

12 A2.1

10 14 A2.2

12 A2.3

11 14 A2.4

12 A2.5

12 14 A2.6

12 A2.7

Einspulige Ventile nutzen nur die Spule 14.
