AVENTICS Instrucciones de servicio: Control de bus CMS, B-Design, CANopen, Bedienungsanleitung: Bussteuerung CMS, B-Design, CANopen, Istruzioni per l'uso: Bus Control CMS, B-Design, CANopen, Mode d’emploi: CMS de contrôle de bus, B-Design, CANopen, Bus Control CMS, B-Design, CANopen Manuals & Guides
...
Betriebsanleitung | Operating instructions | Mode d’emploi | Istruzioni per l'uso |
Instrucciones de servicio | Bruksanvisning |
Buskoppler CMS, B-Design
Bus coupler for CMS, B-Design
Coupleur de bus pour CMS, design B
Accoppiatore bus per CMS, design B
Acoplador de bus para CMS, diseño B
Fältbussnod för CMS, B-Design
CANopen
R412005742/05.2014, Replaces: 11.2013, DE/EN/FR/IT/ES/SV
DeutschEnglishFrançaisItalianoEspañolSvenska
AVENTICS | CANopen | R412005742–BDL–001–AD 3
Inhalt
Inhalt
1 Zu dieser Dokumentation ............................................. 7
1.1 Gültigkeit der Dokumentation................................................7
1.2 Erforderliche und ergänzende Dokumentationen...........7
1.3 Darstellung von Informationen ............................................. 8
1.3.1 Sicherheitshinweise ............................................................... 8
1.3.2 Symbole ..................................................................................... 9
1.3.3 Abkürzungen ............................................................................ 9
2 Sicherheitshinweise ................................................... 10
2.1 Zu diesem Kapitel....................................................................10
2.2 Bestimmungsgemäße Verwendung ..................................10
2.3 Nicht bestimmungsgemäße Verwendung .......................11
2.4 Qualifikation des Personals..................................................11
2.5 Allgemeine Sicherheitshinweise ........................................12
3 Einsatzbereiche ........................................................... 14
4 Lieferumfang ............................................................... 15
5 Gerätebeschreibung ................................................... 15
5.1 Gesamtübersicht Ventilsystem und Module ...................16
5.2 Gerätekomponenten...............................................................17
5.2.1 Buskoppler .............................................................................. 17
5.2.2 Input-/Output-Module .......................................................... 19
5.2.3 Input-Module ........................................................................... 20
5.2.4 Output-Module ........................................................................ 21
6 Montage ........................................................................ 22
6.1 Buskoppler am Ventilsystem montieren..........................22
6.1.1 Abmessungen ......................................................................... 22
6.2 Module beschriften .................................................................23
6.3 Buskoppler elektrisch anschließen ...................................24
6.3.1 Allgemeine Hinweise zum Anschluss des
Buskopplers ............................................................................ 25
6.3.2 Buskoppler als Zwischenstation anschließen .............. 25
6.3.3 Buskoppler als letzte Station anschließen .................... 26
6.3.4 Logik- und Lastversorgung des Buskopplers
anschließen ............................................................................. 27
6.3.5 Input-/Output-Module 8fach anschließen ...................... 29
6.3.6 Lastversorgung des Output-Moduls anschließen ....... 31
6.3.7 FE-Anschluss .......................................................................... 32
Deutsch
4 AVENTICS | CANopen | R412005742–BDL–001–AD
Inhalt
7 Inbetriebnahme und Bedienung ................................ 33
7.1 Voreinstellungen vornehmen ..............................................33
7.1.1 Baudrate einstellen ............................................................... 33
7.1.2 Adresse am Buskoppler einstellen .................................. 34
7.1.3 Diagnosemeldungen einstellen ......................................... 35
7.1.4 Ventilversorgung zuordnen ................................................ 36
7.1.5 Busabschluss einstellen ..................................................... 43
7.2 Bussystem konfigurieren......................................................44
7.3 Betriebsverhalten....................................................................45
7.4 Anlaufverhalten .......................................................................45
7.5 Test und Diagnose am Buskoppler....................................46
7.5.1 Diagnoseanzeige am Buskoppler ablesen .................... 46
7.5.2 Sensoren am Input-Modul überprüfen ........................... 47
7.5.3 Aktoren am Output-Modul überprüfen ........................... 48
7.6 Buskoppler in Betrieb nehmen ...........................................49
7.7 Systemhalt ................................................................................50
7.7.1 Systemhalt verlassen .......................................................... 51
8 Demontage und Austausch ........................................ 51
8.1 Buskoppler austauschen ......................................................52
8.2 Input-/Output-Modul(e) anbauen........................................53
9 Pflege und Wartung .................................................... 56
9.1 Module pflegen.........................................................................56
9.2 Buskoppler warten..................................................................56
10 Technische Daten ........................................................ 57
10.1 Kenngrößen...............................................................................57
10.2 Buskoppler ................................................................................57
10.3 Input-Module 8fach, RMV04-8DI_M8 und
RMV04-8DI_M12 ......................................................................58
10.4 Output-Module 8fach, RMV04-8DO_M8 und
RMV04-8DO_M12.....................................................................58
11 Ersatzteile und Zubehör ............................................. 59
11.1 Buskoppler ................................................................................59
11.2 Input-/Output-Modul 8fach, 8DI/8DO ................................59
11.3 Power-Stecker für Buskoppler und
Output-Modul............................................................................60
12 Entsorgung .................................................................. 60
AVENTICS | CANopen | R412005742–BDL–001–AD 5
Inhalt
13 Anhang ......................................................................... 60
13.1 Electronic Data Sheet (EDS).................................................60
13.2 Betriebsverhalten....................................................................61
13.2.1 Anlaufverhalten ..................................................................... 61
13.2.2 CAN Identifier .......................................................................... 62
13.3 Object Dictionary......................................................................65
13.3.1 Allgemeine OD-Objekte ........................................................ 66
13.3.2 Herstellerspezifische OD-Objekte .................................... 67
13.3.3 Gerätespezifische OD-Objekte: .......................................... 69
13.4 Diagnose CANopen..................................................................73
13.4.1 CANopen Betriebsart ............................................................ 73
13.5 EMCY Error Codes ...................................................................74
13.6 Funktionsumfang ....................................................................76
13.7 Herstellerspezifische Objekte..............................................77
13.7.1 Manufacturer Status Register (MSR) .............................. 77
13.7.2 Module Control Register (MCR) ......................................... 78
13.7.3 Diagnostic Information ........................................................ 79
13.7.4 Parameter Information ........................................................ 81
14 Stichwortverzeichnis .................................................. 83
Deutsch
6 AVENTICS | CANopen | R412005742–BDL–001–AD
Inhalt
AVENTICS | CANopen | R412005742–BDL–001–AD 7
Zu dieser Dokumentation
1 Zu dieser Dokumentation
1.1 Gültigkeit der Dokumentation
Diese Dokumentation richtet sich an Monteure/Bediener.
Diese Dokumentation enthält wichtige Informationen, um das
Produkt sicher und sachgerecht zu montieren, zu bedienen, zu
warten, zu demontieren und einfache Störungen selbst zu
beseitigen.
O Lesen Sie diese Dokumentation vollständig und
insbesondere das Kapitel „Sicherheitshinweise“, bevor Sie
mit dem Produkt arbeiten.
1.2 Erforderliche und ergänzende
Dokumentationen
O Nehmen Sie das Produkt erst in Betrieb, wenn Ihnen
folgende Dokumentationen vorliegen und Sie diese
verstanden und beachtet haben.
Deutsch
Tabelle 1: Erforderliche und ergänzende Dokumentationen
Tite l Dokumentnummer Dokumentart
Dokumentation des
Ventilsystems HF03-LG
Dokumentation des
Ventilsystems HF04 D-SUB
Anlagendokumentation
Weitere Angaben zu Komponenten entnehmen Sie dem OnlineKatalog unter www.aventics.com/pneumatics-catalog.
R412008233 Anleitung
R412015493 Anleitung
8 AVENTICS | CANopen | R412005742–BDL–001–AD
Zu dieser Dokumentation
1.3 Darstellung von Informationen
Damit Sie mit dieser Dokumentation schnell und sicher mit
Ihrem Produkt arbeiten können, werden einheitliche
Sicherheitshinweise, Symbole, Begriffe und Abkürzungen
verwendet. Zum besseren Verständnis sind diese in den
folgenden Abschnitten erklärt.
1.3.1 Sicherheitshinweise
In dieser Dokumentation stehen Sicherheitshinweise vor einer
Handlungsabfolge, bei der die Gefahr von Personen- oder
Sachschäden besteht. Die beschriebenen Maßnahmen zur
Gefahrenabwehr müssen eingehalten werden.
Sicherheitshinweise sind wie folgt aufgebaut:
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung
O Maßnahme zur Gefahrenabwehr
W Warnzeichen: macht auf die Gefahr aufmerksam
W Signalwort: gibt die Schwere der Gefahr an
W Art und Quelle der Gefahr: benennt die Art und Quelle der
Gefahr
W Folgen: beschreibt die Folgen bei Nichtbeachtung
W Abwehr: gibt an, wie man die Gefahr umgehen kann
Tabelle 2: Gefahrenklassen nach ANSI Z535.6-2006
Warnzeichen, Signalwort Bedeutung
Kennzeichnet eine gefährliche
GEFAHR
WARNUNG
Situation, in der Tod oder schwere
Körperverletzung eintreten werden,
wenn sie nicht vermieden wird
Kennzeichnet eine gefährliche
Situation, in der Tod oder schwere
Körperverletzung eintreten können,
wenn sie nicht vermieden wird
AVENTICS | CANopen | R412005742–BDL–001–AD 9
Zu dieser Dokumentation
Tabelle 2: Gefahrenklassen nach ANSI Z535.6-2006
Warnzeichen, Signalwort Bedeutung
Kennzeichnet eine gefährliche
Situation, in der leichte bis
VORSICHT
ACHTUNG
mittelschwere Körperverletzungen
eintreten können, wenn sie nicht
vermieden wird
Sachschäden: Das Produkt oder die
Umgebung können beschädigt
werden.
1.3.2 Symbole
Die folgenden Symbole kennzeichnen Hinweise, die nicht
sicherheitsrelevant sind, jedoch die Verständlichkeit der
Dokumentation erhöhen.
Tab elle 3: Bedeu tung der Symbole
Symbol Bedeutung
Wenn diese Information nicht beachtet wird, kann das
Produkt nicht optimal genutzt bzw. betrieben werden.
O
1.
2.
3.
einzelner, unabhängiger Handlungsschritt
nummerierte Handlungsanweisung:
Die Ziffern geben an, dass die Handlungsschritte
aufeinander folgen.
1.3.3 Abkürzungen
In dieser Dokumentation werden folgende Abkürzungen
verwendet:
Tabelle 4: Abkürzungen
Abkürzung Bedeutung
VS Ventilsystem
GSD Gerätestammdaten
EP-Endplatte Endplatte mit elektrischen und pneumatischen
P-Endplatte Endplatte mit pneumatischen Anschlüssen
E-Endplatte Endplatte mit elektrischen Anschlüssen
Anschlüssen
Deutsch
10 AVENTICS | CANopen | R412005742–BDL–001–AD
Sicherheitshinweise
2 Sicherheitshinweise
2.1 Zu diesem Kapitel
Das Produkt wurde gemäß den allgemein anerkannten Regeln
der Technik hergestellt. Trotzdem besteht die Gefahr von
Personen- und Sachschäden, wenn Sie dieses Kapitel und die
Sicherheitshinweise in dieser Dokumentation nicht beachten.
O Lesen Sie diese Dokumentation gründlich und vollständig,
bevor Sie mit dem Produkt arbeiten.
O Bewahren Sie die Dokumentation so auf, dass sie jederzeit
für alle Benutzer zugänglich ist.
O Geben Sie das Produkt an Dritte stets zusammen mit den
erforderlichen Dokumentationen weiter.
2.2 Bestimmungsgemäße Verwendung
Bei dem Produkt handelt es sich um eine elektropneumatische
Anlagenkomponente.
Sie dürfen das Produkt wie folgt einsetzen:
W ausschließlich im industriellen Bereich (Klasse A).
Für den Einsatz im Wohnbereich (Wohn-, Geschäfts- und
Gewerbebereich) ist eine Einzelgenehmigung bei einer
Behörde oder Prüfstelle einzuholen. In Deutschland werden
solche Einzelgenehmigungen von der Regulierungsbehörde
für Telekommunikation und Post (RegTP) erteilt.
W unter Einhaltung der in den technischen Daten genannten
Leistungsgrenzen.
Das Produkt ist für den professionellen Gebrauch und nicht für
die private Verwendung bestimmt.
Die bestimmungsgemäße Verwendung schließt auch ein, dass
Sie diese Dokumentation und insbesondere das Kapitel
„Sicherheitshinweise“ vollständig gelesen und verstanden
haben.
AVENTICS | CANopen | R412005742–BDL–001–AD 11
Sicherheitshinweise
2.3 Nicht bestimmungsgemäße Verwendung
Jeder andere Gebrauch als in der bestimmungsgemäßen
Verwendung beschrieben ist nicht bestimmungsgemäß und
deshalb unzulässig.
Wenn ungeeignete Produkte in sicherheitsrelevanten
Anwendungen eingebaut oder verwendet werden, können
unbeabsichtigte Betriebszustände in der Anwendung auftreten,
die Personen- und/oder Sachschäden verursachen können.
Setzen Sie daher ein Produkt nur dann in sicherheitsrelevanten
Anwendungen ein, wenn diese Verwendung ausdrücklich in der
Dokumentation des Produkts spezifiziert und erlaubt ist.
Beispielsweise in Ex-Schutz Bereichen oder in
sicherheitsbezogenen Teilen einer Steuerung (funktionale
Sicherheit).
Für Schäden bei nicht bestimmungsgemäßer Verwendung
übernimmt die AVENTICS GmbH keine Haftung. Die Risiken bei
nicht bestimmungsgemäßer Verwendung liegen allein beim
Benutzer.
Zur nicht bestimmungsgemäßen Verwendung des Produkts
gehört:
W die Verwendung außerhalb der Anwendungsgebiete, die in
dieser Anleitung genannt werden,
W die Verwendung unter Betriebsbedingungen, die von den in
dieser Anleitung beschriebenen abweichen,
W Umbau oder Veränderung des Produkts.
Deutsch
2.4 Qualifikation des Personals
Die in dieser Dokumentation beschriebenen Tätigkeiten
erfordern grundlegende Kenntnisse der Elektrik und Pneumatik
sowie Kenntnisse der zugehörigen Fachbegriffe. Um die sichere
Verwendung zu gewährleisten, dürfen diese Tätigkeiten daher
nur von einer entsprechenden Fachkraft oder einer
unterwiesenen Person unter Leitung einer Fachkraft
durchgeführt werden.
12 AVENTICS | CANopen | R412005742–BDL–001–AD
Sicherheitshinweise
Eine Fachkraft ist, wer aufgrund seiner fachlichen Ausbildung,
seiner Kenntnisse und Erfahrungen sowie seiner Kenntnisse
der einschlägigen Bestimmungen die ihm übertragenen
Arbeiten beurteilen, mögliche Gefahren erkennen und
geeignete Sicherheitsmaßnahmen treffen kann. Eine Fachkraft
muss die einschlägigen fachspezifischen Regeln einhalten.
2.5 Allgemeine Sicherheitshinweise
W Beachten Sie die gültigen Vorschriften zur Unfallverhütung
und zum Umweltschutz.
W Beachten Sie die Sicherheitsvorschriften und
-bestimmungen des Landes, in dem das Produkt
eingesetzt/angewendet wird.
W Verwenden Sie AVENTICS-Produkte nur in technisch
einwandfreiem Zustand.
W Beachten Sie alle Hinweise auf dem Produkt.
W Personen, die AVENTICS-Produkte montieren, bedienen,
demontieren oder warten dürfen nicht unter dem Einfluss
von Alkohol, sonstigen Drogen oder Medikamenten, die die
Reaktionsfähigkeit beeinflussen, stehen.
W Verwenden Sie nur vom Hersteller zugelassene Zubehör-
und Ersatzteile, um Personengefährdungen wegen nicht
geeigneter Ersatzteile auszuschließen.
W Halten Sie die in der Produktdokumentation angegebenen
technischen Daten und Umgebungsbedingungen ein.
W Wenn in sicherheitsrelevanten Anwendungen ungeeignete
Produkte eingebaut oder verwendet werden, können
unbeabsichtigte Betriebszustände in der Anwendung
auftreten, die Personen- und/oder Sachschäden
verursachen können. Setzen Sie daher ein Produkt nur dann
in sicherheitsrelevante Anwendungen ein, wenn diese
Verwendung ausdrücklich in der Dokumentation des
Produkts spezifiziert und erlaubt ist.
W Sie dürfen das Produkt erst dann in Betrieb nehmen, wenn
festgestellt wurde, dass das Endprodukt (beispielsweise
eine Maschine oder Anlage), in das die AVENTICS-Produkte
AVENTICS | CANopen | R412005742–BDL–001–AD 13
Sicherheitshinweise
eingebaut sind, den länderspezifischen Bestimmungen,
Sicherheitsvorschriften und Normen der Anwendung
entspricht.
Allgemeine Hinweise W Belasten Sie das Gerät unter keinen Umständen
mechanisch. Stellen Sie keine Gegenstände darauf ab.
W Stellen Sie sicher, dass die Spannungsversorgung
innerhalb der angegebenen Toleranz der Module liegt.
W Beachten Sie die Sicherheitshinweise der Betriebsanleitung
Ihres Ventilsystems.
W Alle Komponenten werden aus einem 24-V-Netzteil
versorgt. Das Netzteil muss mit einer sicheren Trennung
nach EN 60742, Klassifikation VDE 0551 ausgerüstet sein.
Damit gelten die entsprechenden Stromkreise als SELV/
PELV-Stromkreise nach IEC 60364-4-41.
W Schalten Sie die Betriebsspannung aus, bevor Sie Stecker
verbinden oder trennen.
Bei der Montage W Die Gewährleistung gilt nur für die ausgelieferte
Konfiguration. Die Gewährleistung erlischt bei fehlerhafter
Montage.
W Schalten Sie immer den betreffenden Anlagenteil
spannungs- und drucklos, bevor Sie das Gerät montieren
oder demontieren. Sorgen Sie dafür, dass die Anlage
während der Montagearbeiten gegen Wiederanschalten
gesichert ist.
W Erden Sie die Module und das Ventilsystem. Beachten Sie
die folgenden Normen bei der Installation des Systems:
– DIN EN 50178, Klassifikation VDE 0160
– VDE 0100
Deutsch
Bei der Inbetriebnahme W Die Installation darf nur in spannungsfreiem und
drucklosem Zustand und nur durch geschultes
Fachpersonal erfolgen. Führen Sie die elektrische
Inbetriebnahme nur in drucklosem Zustand durch, um
gefährliche Bewegungen der Aktoren zu vermeiden.
W Nehmen Sie das System nur in Betrieb, wenn es komplett
montiert, korrekt verdrahtet und konfiguriert ist, und
14 AVENTICS | CANopen | R412005742–BDL–001–AD
Einsatzbereiche
nachdem Sie es getestet haben.
W Das Gerät unterliegt der Schutzklasse IP65. Stellen Sie vor
der Inbetriebnahme sicher, dass alle Dichtungen und
Verschlüsse der Steckverbindungen dicht sind, um zu
verhindern, dass Flüssigkeiten und Fremdkörper in das
Gerät eindringen können.
Während des Betriebs W Sorgen Sie für genügend Luftaustausch bzw. für
ausreichend Kühlung, wenn Ihr Ventilsystem Folgendes
aufweist:
– volle Bestückung
– Dauerbelastung der Magnetspulen
Bei der Reinigung W Verwenden Sie niemals Lösemittel oder aggressive
Reinigungsmittel. Reinigen Sie das Gerät ausschließlich mit
einem leicht feuchten Tuch. Verwenden Sie dazu
ausschließlich Wasser und ggf. ein mildes Reinigungsmittel.
3 Einsatzbereiche
Der Buskoppler dient zur elektrischen Ansteuerung der Ventile
über das CANopen-Feldbussystem. Input-/Output-Module
bieten zudem die Möglichkeit, elektrische Ein- und
Ausgangssignale über den Busanschluss des Ventilsystems
auszugeben.
W Der Buskoppler ist ausschließlich für den Betrieb als Slave
an einem Bussystem CANopen nach EN 50170 Teil 2
bestimmt.
AVENTICS | CANopen | R412005742–BDL–001–AD 15
Lieferumfang
4 Lieferumfang
Im Lieferumfang sind enthalten:
W 1 Ventilsystem gemäß Konfiguration und Bestellung
W 1 Betriebsanleitung zum Ventilsystem
W 1 Betriebsanleitung zum Buskoppler
Im Lieferumfang eines Buskoppler-Teilesatzes sind enthalten:
W 1 Buskoppler mit Dichtung und 2 Befestigungsschrauben
W 1 Betriebsanleitung zum Buskoppler
Das VS wird individuell konfiguriert. Die genaue
Konfiguration können Sie sich mit Ihrer Bestellnummer im
Internet-Konfigurator von AVENTICS anzeigen lassen.
5 Gerätebeschreibung
Der Buskoppler ermöglicht die Ansteuerung des VS über ein
Feldbussystem. Neben dem Anschluss von Datenleitungen und
Spannungsversorgungen ermöglicht der Buskoppler die
Einstellung verschiedener Busparameter sowie die Diagnose
über LEDs. Zusätzlich lässt sich der Buskoppler um Input- und
Output-Module erweitern. Eine detaillierte Beschreibung vom
Buskoppler und Input-/Output-Modulen finden Sie im Kapitel
„Gerätekomponenten“ ab Seite 17.
Die nachfolgende Systemübersicht gibt einen Überblick über
das gesamte Ventilsystem und seine Komponenten. Das VS
selbst wird in einer eigenen Betriebsanleitung beschrieben.
Deutsch
16 AVENTICS | CANopen | R412005742–BDL–001–AD
7
1
2
3
4
6
5
Gerätebeschreibung
5.1 Gesamtübersicht Ventilsystem und Module
Das Ventilsystem setzt sich, je nach Bestellumfang, aus den in
Abbildung 1 dargestellten Komponenten zusammen:
Abb. 1: Gesamtübersicht: Beispielkonfiguration Buskoppler mit I/O-Modulen und montiertem VS
1 E-Endplatte
2 Output-Modul
3 Input-Modul
1)
1)
5 EP-Endplatte für HF03 LG oder HF04
2)
6 Ventilträger
7 FE-Anschluss an E-Endplatte
4 CANopen-Buskoppler, B-Design
1)
Es können insgesamt maximal 6 Module (Input- und/oder Output-Module) in beliebiger Kombination angeschlossen
werden (z. B. 3 Input- und 3 Output-Module).
2)
Mit eigener Betriebsanleitung.
AVENTICS | CANopen | R412005742–BDL–001–AD 17
2
3
4
5
6
7
1
Gerätebeschreibung
5.2 Gerätekomponenten
5.2.1 Buskoppler
Abb. 2: Übersicht Buskoppler
Deutsch
1 LED-Anzeigen für Diagnosemeldungen
2 BTN-Beschriftungsfeld
3 X71 (BUS IN) Anschluss für den Buskoppler zur
Ansteuerung der Ventile und der I/O-Module
1)
4 X72 (BUS OUT) Anschluss zur Ansteuerung der Ventile und
der I/O-Module
1)
5 X10 (POWER) Anschluss zur Spannungsversorgung der
Ventilspulen, Logik und Eingänge
6 Schraubkappe B für Schiebeschalter S4, S5, S6
(Ventilzuordnung zur Versorgungsspannung) und S8
(Busabschluss)
7 Schraubkappe A für Drehschalter S1, S2 (Einstellung
Stationsadresse) und DIP-Schalter S3 (Mode-Einstellung)
1)

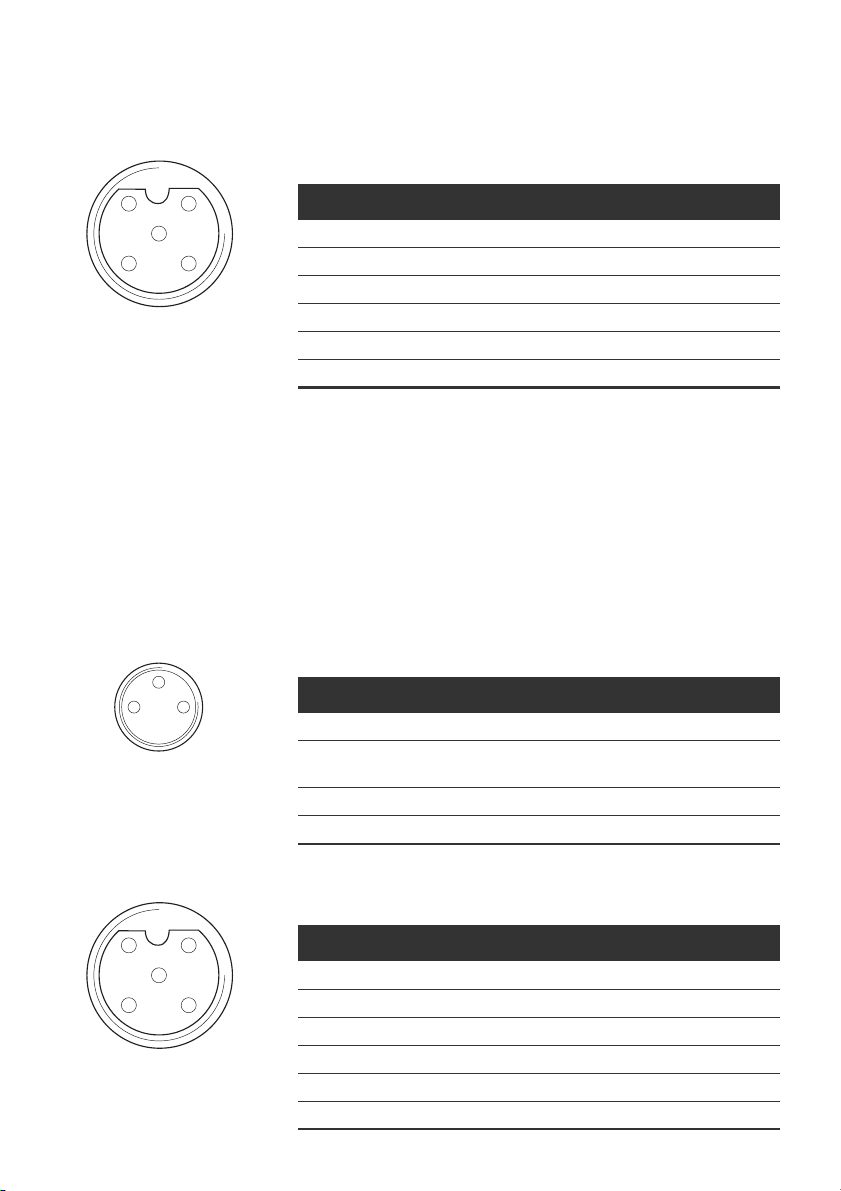

Steckerbelegung siehe Seite 25.
18 AVENTICS | CANopen | R412005742–BDL–001–AD
Gerätebeschreibung
Der Buskoppler ist ausschließlich für den Betrieb als Slave an
einem Bussystem bestimmt.
Stationsadresse Die Node-ID-Stationsadresse des Buskopplers wird über die
beiden Drehschalter S1 und S2 eingestellt.
Baudrate Die max. Baudrate beträgt 1 MBaud.
Diagnose Die Versorgungsspannungen für die Logik und die
Ventilansteuerung werden überwacht. Wenn die eingestellte
Schwelle unter- oder überschritten wird, wird ein Fehlersignal
erzeugt und mittels Diagnose-LED und Diagnoseinformation
gemeldet.
Anzahl
ansteuerbarer
Ven til e
Der Buskoppler ist in 2 Varianten mit 24 oder 32
Ventilausgängen verfügbar. Damit ist die Anzahl der maximal
ansteuerbaren Ventilspulen begrenzt. Je nach Variante können:
W 12 beidseitig betätigte oder 24 einseitig betätigte Ventile
oder
W 16 beidseitig betätigte oder 32 einseitig betätigte Ventile
auf diese Weise angesteuert werden. Es ist auch eine
Kombination der Ventile möglich.
Ein Buskoppler mit 32 Ausgängen kann nur an ein VS
angeschlossen werden, das für 32 Ventilspulen ausgelegt ist.
OSI Das Modell der CANopen-Kommunikation orientiert sich am
ISO/OSI Basic Reference Model.
Referenz:
W ISO 7498, 1984, Information Processing Systems –
Open System Interconnection – Basic Reference Model
CAN Die unteren Schichten des Basic Reference Model basieren auf
CAN.
CANopen Alle Vorgaben und Richtlinien zu CANopen sind den
Spezifikationen des CiA zu entnehmen.
Zertifizierung Das Gerät ist nach den Richtlinien des Conformance Test V2.0.2
von CiA zertifiziert.
Referenz:
W CiA Draft Standard 301, „Application Layer and
Communication Profile“, Version 4.01, Stand 1. Juni 2000
W CiA Draft Standard 401, „Device Profile for Generic I/O
Modules“ Version 2.0, Stand 20. Dezember 1999
AVENTICS | CANopen | R412005742–BDL–001–AD 19
Gerätebeschreibung
5.2.2 Input-/Output-Module
Die Input-/Output-Module bieten über lösbare
Steckverbindungen die Möglichkeit, elektrische
Eingangssignale über den Busanschluss des Ventilsystems
auszugeben.
Anzahl anschließbarer
Module
An das Ventilsystem mit Buskoppler können sowohl Input- als
auch Output-Module in beliebiger Kombination angeschlossen
werden – insgesamt jedoch maximal 6 Module. Die Reihenfolge
ist hierbei beliebig.
O Achten Sie darauf, die Belastbarkeitsgrenzen einzuhalten!
Der Buskoppler versorgt die Eingänge der Input-Module. Der
maximale Summenstrom für alle Eingänge beträgt 0,7 A.
Das Output-Modul wird über einen M12-Anschluss mit je einer
Spannungsversorgung für 4 Ausgänge (M8) versorgt (siehe
Tabelle 6 auf Seite 27).
Deutsch
20 AVENTICS | CANopen | R412005742–BDL–001–AD
2
3
1
2
3
1
Gerätebeschreibung
5.2.3 Input-Module
Die Input-Module zum Anschluss von elektrischen SensorSignalen sind in zwei Ausführungen erhältlich:
W 8 x M8 (RMV04-8DI_M8) oder
W 4 x M12, doppelt belegt (RMV04-8DI_M12)
Abb. 3: Input-Modul 8fach: RMV04-8DI_M8 (links) und RMV04-8DI_M12 (rechts)
1 Beschriftungsfeld
2 RMV04-8DI_M8 (links): 8 Eingänge auf 8 x M8-Buchsen
RMV04-8DI_M12 (rechts): 8 Eingänge auf 4 x M12-Buchsen
1)
1)
3 LED-Anzeige (gelb, Zustand) je Eingang
1)
Steckerbelegung siehe Seite 25.
AVENTICS | CANopen | R412005742–BDL–001–AD 21
1
2
3
4
6
5
2
1
4
3
5
6
Gerätebeschreibung
5.2.4 Output-Module
Die Output-Module zum Anschluss der Aktoren sind in zwei
Ausführungen erhältlich:
W 8 x M8 (RMV04-8DO_M8) oder
W 4 x M12, doppelt belegt (RMV04-8DO_M12)
Abb. 4: Output-Modul 8fach: RMV04-8DO_M8 (links) und RMV04-8DO_M12 (rechts)
1 Beschriftungsfeld
2 LED-Anzeige (gelb, Zustand) je Ausgang
3 Zweifarbige LED-Anzeige Lastversorgung U
4 Anschluss Lastversorgung über M12-Stecker
5 RMV04-8DO_M8 (links): 8 Ausgänge auf 8 x M8-Buchsen
RMV04-8DO_M12 (rechts): 8 Ausgänge auf 4 x M12-Buchsen
6 Zweifarbige LED-Anzeige Lastversorgung U
1)
Steckerbelegung siehe Seite 25.
Q2
Q1
1)
1)
1)
Deutsch
22 AVENTICS | CANopen | R412005742–BDL–001–AD
135
A + (60 x m)
B + (60 x m)
96060
Montage
6Montage
6.1 Buskoppler am Ventilsystem montieren
Sie erhalten Ihr individuell konfiguriertes Ventilsystem komplett
verschraubt mit allen Komponenten:
W Ventilträger
W Buskoppler
W gegebenenfalls I/O-Module
Die Montage des gesamten Ventilsystems ist in der
beiliegenden Betriebsanleitung für das VS ausführlich
beschrieben. Die Einbaulage des montierten VS ist beliebig. Die
Abmessungen des kompletten VS variieren je nach
Modulbestückung (siehe Abbildung 5).
6.1.1 Abmessungen
Abb. 5: Maßzeichnung Ventilsystem mit Buskoppler
AVENTICS | CANopen | R412005742–BDL–001–AD 23
Durch jedes Input-/Output-Modul wird das Ventilsystem um
60 mm verlängert (60 x m). Die E-Endplatte hat eine Anbautiefe
von 18 mm.
6.2 Module beschriften
Buskoppler O Beschriften Sie die für den Buskoppler vorgesehene/
verwendete Adresse am Buskoppler im Feld BTN.
Input-/Output-Module O Beschriften Sie die Anschlüsse direkt auf den
Beschriftungsfeldern der Input-/Output-Module.
Die Zuordnung der Beschriftungsfelder zu den Anschlüssen ist
durch die Bezeichnung der Anschlüsse gegeben.
Montage
Abb. 6: Beschriftungsfelder am Buskoppler (RMV04-CO), Input-Modul (8DI_M8) und Output-Modul
(8DO_M8), Beispiele
Deutsch
24 AVENTICS | CANopen | R412005742–BDL–001–AD
Montage
6.3 Buskoppler elektrisch anschließen
VORSICHT
Anliegende elektrische Spannung
Verletzungsgefahr durch elektrischen Schlag.
O Schalten Sie immer den betreffenden Anlagenteil
drucklos und spannungsfrei, bevor Sie am Ventilsystem
Module elektrisch anschließen.
Falsche Verkabelung
Eine falsche oder fehlerhafte Verkabelung führt zu
Fehlfunktionen und zur Beschädigung des Bussystems.
O Halten Sie – sofern nicht anders erwähnt – die
Aufbaurichtlinien der CiA ein.
O Verwenden Sie nur Kabel, die den Spezifikationen des
Feldbusses sowie den Anforderungen bzgl.
Geschwindigkeit und Länge der Verbindung entsprechen.
O Montieren Sie Kabel und Stecker fachgerecht damit
Schutzart und Zugentlastung gewährleistet sind.
ACHTUNG
ACHTUNG
Stromfluss durch Potenzialunterschiede am Schirm
Über den Schirm des Buskabels dürfen keine durch
Potenzialunterschiede bedingten Ausgleichsströme fließen,
da dadurch die Schirmung aufgehoben wird und die Leitung
sowie der angeschlossene Buskoppler beschädigt werden
können.
O Verbinden Sie gegebenenfalls die Massepunkte der
Anlage über eine separate Leitung.
AVENTICS | CANopen | R412005742–BDL–001–AD 25
2
1
43
5
BU S IN
X71
2
3
4
1
5
BU S O UT
X72
2
1
Montage
6.3.1 Allgemeine Hinweise zum Anschluss des
Buskopplers
Benutzen Sie für das Anschließen der Module
konfektionierte Steckverbindungen und Kabel.
O Beachten Sie die in Tabelle 5 dargestellte Pin-Belegung,
wenn Sie keine konfektionierten Steckverbindungen und
Kabel verwenden.
Tabelle 5: Belegung X71 (BUS IN) und X72 (BUS OUT) M12, A-codiert
Pin
BUS IN X71
BUS OUT X72
Bedeutung
1 CAN_SHIELD Schirm (optional)
1)
1)2)
24-V-Busversorgung (optional)
GND-Busversorgung
2CAN_V+
3CAN_V–
4 CAN_H CAN_H bus line (dominant high)
5 CAN_L CAN_L bus line (dominant high)
Gehäuse
Schirm bzw. Funktionserde
Schirm
1)
Die Versorgung des Buskopplers erfolgt nur über X10. Alle Leitungen sind
durchgeschleift.
2)
Die 24-V-Busversorgung an Pin 2 wird nur weitergeschleift. Sie wird intern
nicht überwacht.
Deutsch
Anschlusstechnik und Steckerbelegung entsprechen den
Vorgaben der technischen Richtlinie.
6.3.2 Buskoppler als Zwischenstation anschließen
1. Stellen Sie die korrekte Pin-Belegung (siehe Tabelle 5 auf
Seite 25) Ihrer Steckverbindungen her, wenn Sie eine
unkonfektionierte Verkabelung verwenden.
2. Schließen Sie die ankommende Busleitung an X71 (1) an.
3. Verbinden Sie die abgehende Busleitung über den Ausgang
X72 (2) mit dem nächsten Modul.
4. Drehen Sie die PG-Verschraubung B ab.
5. Stellen Sie den Schalter S8 auf „OFF“ (Busabschluss = OFF,
siehe „Busabschluss einstellen“ auf Seite 43).
26 AVENTICS | CANopen | R412005742–BDL–001–AD
2
1
Montage
6. Drehen Sie die PG-Verschraubung B wieder ein. Achten Sie
hierbei auf den korrekten Sitz des Dichtungsrings.
7. Schließen Sie den Schirm an beiden Seiten des Buskabels
direkt an das Steckergehäuse (EMV-Gehäuse) an, wenn Sie
unkonfektionierte Kabel und Stecker mit Metallgehäuse
verwenden. So schützen Sie die Datenleitungen gegen
Störungseinkopplungen.
Stellen Sie sicher, dass das Steckergehäuse fest mit dem
Buskopplergehäuse verbunden ist.
6.3.3 Buskoppler als letzte Station anschließen
1. Stellen Sie die korrekte Pin-Belegung (siehe Tabelle 5 auf
Seite 25) Ihrer Steckverbindungen her, wenn Sie eine
unkonfektionierte Verkabelung verwenden.
2. Schließen Sie die Busleitung nur an X71 (1) an.
3. Drehen Sie die PG-Verschraubung B ab.
4. Schließen Sie den Bus mit dem Schalter S8 (Schalter in
Stellung „ON“) mit dem intern verfügbaren Busabschluss ab
(siehe „Busabschluss einstellen“ auf Seite 43).
5. Drehen Sie die PG-Verschraubung B wieder ein. Achten Sie
hierbei auf den korrekten Sitz des Dichtungsrings.
6. Versehen Sie die Gerätedose X72 (BUS OUT) mit einer
Schutzkappe (2).
7. Schließen Sie den Schirm an beiden Seiten des Buskabels
direkt an das Steckergehäuse (EMV-Gehäuse) an, wenn Sie
unkonfektionierte Kabel und Stecker mit Metallgehäuse
verwenden. So schützen Sie die Datenleitungen gegen
Störungseinkopplungen.
Stellen Sie sicher, dass das Steckergehäuse fest mit dem
Buskopplergehäuse verbunden ist.
Zur Vermeidung von Ausgleichsströmen über den Schirm
des Buskopplers ist zwischen den Geräten eine
Potenzialausgleichsleitung von mindestens 10 mm
2
erforderlich.
AVENTICS | CANopen | R412005742–BDL–001–AD 27
2
1
43
PO WE R
X10
Montage
6.3.4 Logik- und Lastversorgung des Buskopplers
anschließen
Über den Gerätestecker X10 (POWER) werden die Ventile und
der Buskoppler versorgt.
Wenn Sie die Logik- und Lastversorgung des Buskopplers
anschließen, müssen Sie die in Tabelle 6 dargestellte PinBelegung sicherstellen.
Tabelle 6: Belegung des Gerätesteckers X10 (POWER) M12, A-codiert
Pin X10 Belegung
1U
2U
3OVMasse für U
4UQ2zweite Spannungsversorgung Ventile
, UQ1 und UQ2 sind galvanisch miteinander verbunden.
W U
L
W Über die Ventilversorgung UQ1 und UQ2 können die Ventile
byte-weise (entspricht je 4 beidseitig betätigten Ventilen
oder 8 einseitig betätigten Ventilen) abgeschaltet werden.
W Die Zuordnung der Ventilgruppen (4 oder 8 Ventile) über die
Schiebeschalter S4, S5 und S6 zuordnen (siehe
„Ventilversorgung zuordnen“ auf Seite 36). Dadurch ist z. B.
eine Abschaltung vor NOT-AUS bzw. nach NOT-AUS
möglich.
Spannungsversorgung Buskoppler-Logik und
L
Sensorversorgung der digitalen Eingangsmodule
erste Spannungsversorgung Ventile
Q1
, UQ1 und U
L
Q2
Deutsch
Das Kabel für die Lastversorgung muss folgende
Anforderungen erfüllen:
W Kabelbuchse: 4-polig, A-codiert ohne Mittelloch
W Leitungsquerschnitt: je Ader >
0,5 mm
2
W Länge: max. 20 m
28 AVENTICS | CANopen | R412005742–BDL–001–AD
Montage
Tabelle 7: Stromaufnahme an X10 (POWER) am Buskoppler
Signal Belegung Gesamtstrom
U
L
U
Q1
U
Q2
Logik und Eingänge max. 1 A
Ventile max. 1 A
Ventile max. 1 A
VORSICHT
Unsichere Netzteil-Trennung
Die 24-V-Versorgung kann aus einem gemeinsamen Netzteil
erfolgen. Eine unsichere Netzteil-Trennung kann zur
Schädigung des Systems und zu Verletzungen durch
Stromschlag führen.
O Verwenden Sie nur ein Netzteil mit einer sicheren
Trennung nach EN 60747, Klassifikation VDE 05551!
Damit gelten die entsprechenden Stromkreise als SELV/
PELV- Stromkreise nach IEC 60364-4-41.
So schließen Sie die Lastversorgung des Buskopplers an:
1. Stellen Sie die korrekte Pin-Belegung (siehe Tabelle 6 auf
Seite 27) Ihrer Steckerverbindungen her, wenn Sie einen
unkonfektionierten Steckerverbinder verwenden.
2. Schließen Sie mit dem Steckerverbinder (siehe „Ersatzteile
und Zubehör“ auf Seite 59) die Betriebsspannungen an den
Buskoppler an.
3. Kontrollieren Sie die Spezifikationen der
Betriebsspannungen anhand der elektrischen Kenngrößen
und halten Sie diese ein (siehe Kapitel „Technische Daten“
auf Seite 57).
4. Stellen Sie die Leistungen gemäß Tabelle 7 auf Seite 28
bereit.
Wählen Sie die Kabelquerschnitte entsprechend der
Kabellänge und der auftretenden Ströme.
AVENTICS | CANopen | R412005742–BDL–001–AD 29
4
31
I0…I7
Montage
6.3.5 Input-/Output-Module 8fach anschließen
VORSICHT
Frei zugängliche stromführende Teile
Gefahr von Stromschlag bei Berührung!
O Halten Sie beim Anschluss der Peripherie
(E/A-Schnittstelle) die Anforderungen des
Berührungsschutzes gemäß EN 50178, Klassifikation
VDE 0160 ein.
Input-Modul 1. Verdrahten Sie die Eingänge nach Tabelle 8 (DI8_M8) bzw.
nach Tabelle 9 (DI8_M12).
2. Schließen Sie die elektrischen Ein-/Ausgänge mit M8- oder
M12-Kupplungssteckern (Zubehör) an die I/O-Module an.
3. Verschließen Sie nicht belegte Gerätedosen mit der M8-
oder M12-Schutzkappe (Zubehör), um die Schutzart IP65 zu
gewährleisten.
Der Summenstrom aller Sensorversorgungen (Pin 1) an
einem Ventilsystem darf 0,7 A nicht überschreiten.
Tabelle 8: Belegung der Eingänge beim Input-Modul 8fach, DI8_M8,
Buchse M8x1
Pin Signal Belegung
1 SENSOR+ Sensorversorgung +
3 SENSOR– Bezugspotenzial
4 I0 bis I7 Sensorsignal
Gehäuse liegt auf Shield-Potenzial
Deutsch
30 AVENTICS | CANopen | R412005742–BDL–001–AD
2
3
4
1
5
4
31
O0…O7
2
3
4
1
5
Montage
Tabelle 9: Belegung der Eingänge beim Input-Modul 8fach, D18_M12,
Buchse M12x1, A-codiert
Pin Signal Belegung
1
SENSOR+
24-V-Sensorversorgung +
2 I1, I3, I5 oder I7 Sensorsignal
3 SENSOR– GND-Bezugspotenzial
4 I0, I2, I4 oder I6 Sensorsignal
5NC nicht belegt
Gehäuse liegt auf Shield-Potenzial
Output-Modul 1. Verdrahten Sie die Ausgänge nach Tabelle 10 (DO8_M8)
bzw. nach Tabelle 11 (DO8_M12).
2. Schließen Sie die elektrischen Ein-/Ausgänge mit M8- oder
M12-Kupplungssteckern (Zubehör) an die I/O-Module an.
3. Verschließen Sie nicht belegte Gerätedosen mit der M8-
oder M12-Schutzkappe (Zubehör), um die Schutzart IP65 zu
gewährleisten.
Tabelle 10: Belegung der Ausgänge beim Output-Modul 8fach, DO8_M8
Pin Signal Belegung
1frei nicht belegt
4 Ox Ausgangssignal Ox
3GND GND-Bezug des Aktors
Gehäuse liegt auf Shield-Potenzial
Buchse M8x1
(Nennspannung 24 V)
Tabelle 11: Belegung der Ausgänge beim Output-Modul 8fach,
DO8_M12, Buchse M12x1, A-codiert
Pin Signal Belegung
1
NC
nicht belegt
2 O1, O3, O5 oder O7 Ausgangssignal
3GND Bezugspotenzial
4 O0, O2, O4 oder O6 Ausgangssignal
5NC nicht belegt
Gehäuse liegt auf Shield-Potenzial
