AVENTICS Instrucciones de servicio: Sensor de presión PE5, Istruzioni per l'uso: Sensore di pressione PE5, Notice d’instruction: Capteur de pression PE5, Pressure sensor PE5, Betriebsanleitung: Drucksensor PE5 Manuals & Guides [sv]

...

Download

Betriebsanleitung | Operating instructions | Notice d’instruction

Istruzioni per l'uso | Instrucciones de servicio | Bruksanvisning

AVENTICSTM PE5

Drucksensor Pressure Sensor Capteur de pression Sensore di pressione Sensor de medición de presión Tryckvakt

R412010843-BAL-001-AF

2019-12, Replaces: 2017-08

DE/EN/FR/IT/ES/SV

Inhaltsverzeichnis

1 Abkürzungen und Abbildungen ................................................................................................................................................................................................... 3

2 Pin-Belegung ............................................................................................................................................................................................................................... 5

3 Zu dieser Dokumentation ............................................................................................................................................................................................................ 6

4 Sicherheitshinweise ..................................................................................................................................................................................................................... 6

4.1 Bestimmungsgemäße Verwendung.................................................................................................................................................................................. 6

4.2 Qualifikation des Personals ............................................................................................................................................................................................... 6

4.3 Allgemeine Sicherheitshinweise........................................................................................................................................................................................ 6

4.4 Produkt- und technologieabhängige Sicherheitshinweise................................................................................................................................................. 6

4.5 Allgemeine Hinweise zu Sach- und Produktschäden.......................................................................................................................................................... 6

5 Lieferumfang ............................................................................................................................................................................................................................... 6

6 Gerätebeschreibung.................................................................................................................................................................................................................... 6

6.1 Geräteübersicht................................................................................................................................................................................................................ 6

7 Montage...................................................................................................................................................................................................................................... 7

7.1 Drucksensor auf DIN-Schiene montieren........................................................................................................................................................................... 7

7.2 Drucksensor mit Befestigungssatz montieren................................................................................................................................................................... 7

7.3 Drucksensor mit Schalttafeleinbausatz einbauen.............................................................................................................................................................. 7

7.4 Pneumatisch anschließen ................................................................................................................................................................................................. 7

7.4.1 Doppelnippel am Gewindeanschluss G1/4 anschließen ...................................................................................................................................... 7

7.4.2 Steckanschluss anschließen ............................................................................................................................................................................... 7

7.5 Elektrisch anschließen....................................................................................................................................................................................................... 7

8 Inbetriebnahme und Betrieb........................................................................................................................................................................................................ 7

8.1 Gerät einschalten.............................................................................................................................................................................................................. 8

8.2 Infomodus auswählen....................................................................................................................................................................................................... 8

8.3 Displaybereiche ................................................................................................................................................................................................................ 8

8.4 Programmiermodus auswählen ........................................................................................................................................................................................ 8

8.5 Menüpunkt oder Parameter auswählen............................................................................................................................................................................. 8

8.6 Parameterwerte einstellen................................................................................................................................................................................................ 8

8.7 Schalt- und Rückschaltpunkte oder erweiterte Programmierfunktionen anwählen........................................................................................................... 9

8.8 Erweiterte Programmierfunktionen auswählen................................................................................................................................................................. 9

8.9 Schaltpunkte einstellen..................................................................................................................................................................................................... 10

8.10 Schaltausgang konfigurieren ............................................................................................................................................................................................ 10

8.10.1 Die Einschalt- und Rückschaltverzögerung einstellen ......................................................................................................................................... 10

8.10.2 Die Schaltelementfunktion einstellen................................................................................................................................................................. 10

8.11 Die Passwortfunktion verwenden...................................................................................................................................................................................... 10

8.11.1 Ein Passwort vergeben oder ändern.................................................................................................................................................................... 10

8.11.2 Das Passwort zurücksetzen ................................................................................................................................................................................ 10

8.12 Eingestellte Parameter zurücksetzen ................................................................................................................................................................................ 10

8.13 Leckagetesterfunktion ...................................................................................................................................................................................................... 10

8.13.1 Parameterwerte verändern ................................................................................................................................................................................ 10

8.13.2 Leckagemessung starten.................................................................................................................................................................................... 11

9 Instandhaltung und Wartung....................................................................................................................................................................................................... 11

10 Demontage und Austausch ......................................................................................................................................................................................................... 11

11 Fehler- und Warnmeldungen ....................................................................................................................................................................................................... 11

12 Technische Daten ........................................................................................................................................................................................................................ 12

13 Zubehör....................................................................................................................................................................................................................................... 12

AVENTICSTM PE5 | R412010843-BAL-001-AF | Deutsch 2

1 Abkürzungen und Abbildungen

6 7

MA = 1Nm ±0,3 Nm

C2 E2

1 0

RP SP

1 0

Bezeichnung

DR/ DS

FH/ FL

MBA/MBE Messbereichsanfang/-ende OL obere Messbereichsgrenze überschritten RP/

SP UL untere Messbereichsgrenze unterschritten LT Leckagetester p1/LTP1 oberer Druckwert/Schwellenwert

p2/LTP2 unterer Druckwert/Schwellenwert Leckagemessung tout/TOUT Zeitbegrenzung/Zeitraum Leckagemessung dP festgestellte Druckdifferenz der Leckagemessung PVOL Volumen der zu messenden Druckanlage/-Leitungen TimA Timer A (Zeit vom Start der Messung bis zum Erreichen von p1) DONE Leckagemessung abgeschlossen p0/psupply Systemdruck/Versorgungsdruck dT Zeitwert/Dauer Leckagemessung QL Leckagerate AMODE Modus Analogausgang (dP oder dT) MEAS Leckagemessung läuft Wait User Sensor bereit zum Start der Leckagemessung (wartet auf Bedienung

Verzögerungszeit des Rückschaltpunkts/Schaltpunkts

obere/untere Fenstergrenze

Rückschaltpunkt/Schaltpunkt

Leckagemessung

durch Anwender)

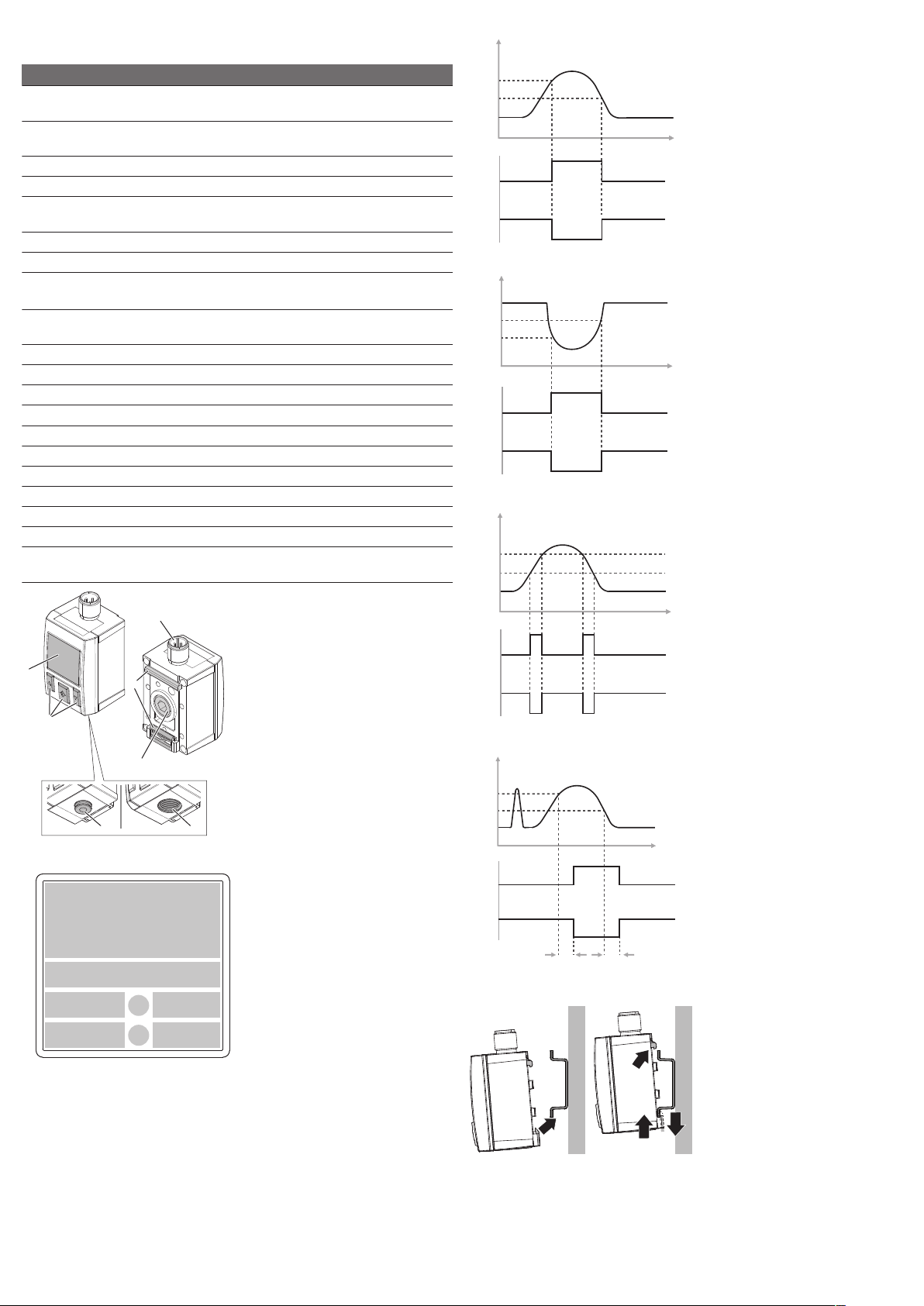

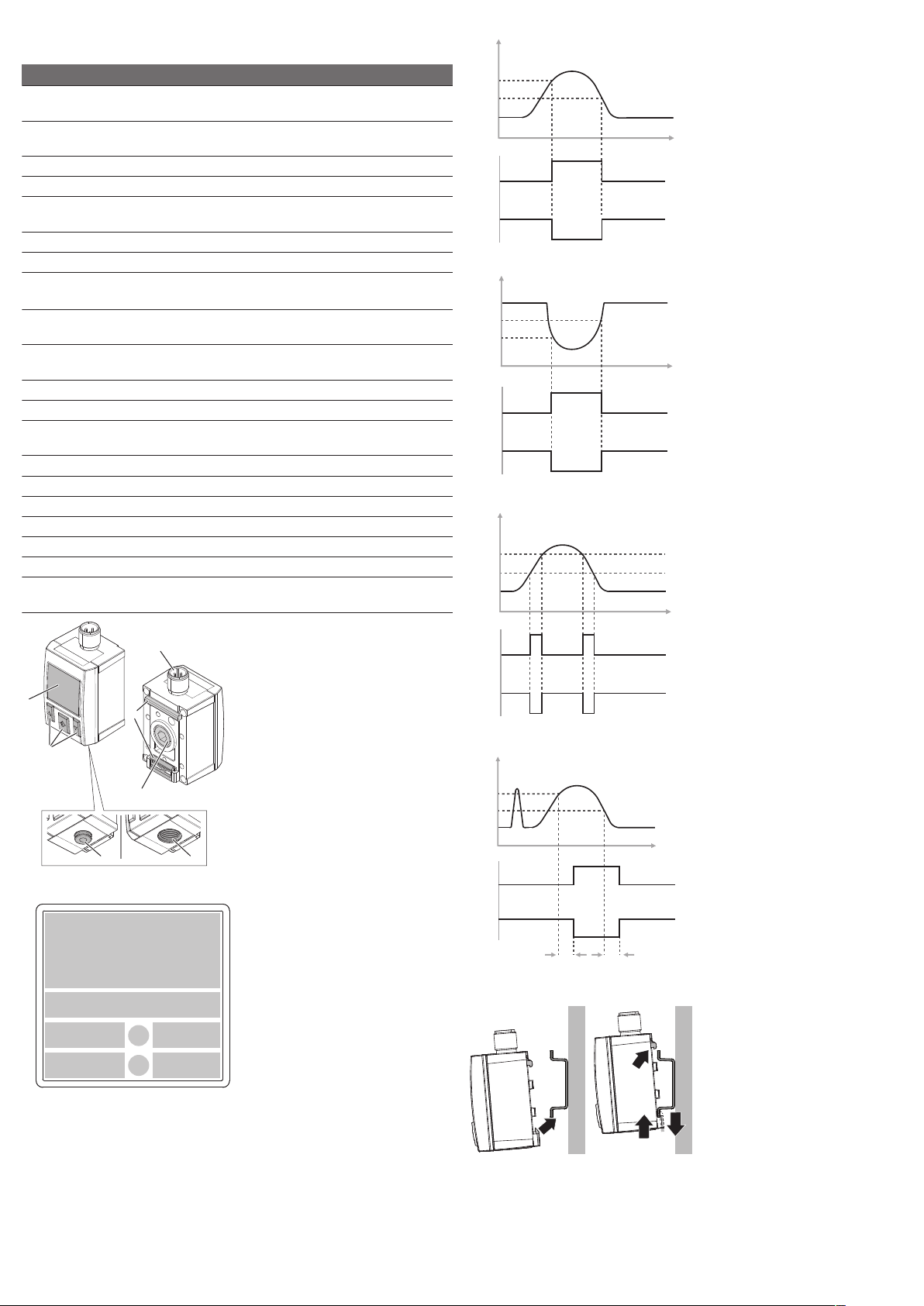

Abb.3: Hysteresefunktion bei Überdruck

Abb.4: Hysteresefunktion bei Unterdruck

Abb.5: Fensterfunktion

Abb.1: Geräteübersicht

Abb.6: Verzögerungszeiten

Abb.2: Anzeigebereiche

AVENTICSTM PE5 | R412010843-BAL-001-AF | Deutsch 3

Abb.7: Drucksensor auf eine DIN-Schiene montieren

Abb.8: DIN-Schiene mit montiertem Drucksensor

Ø 5,2 mm

28 mm

14,4 mm

max. R2

max. 5 mm

MA = max. 4 Ncm

NPT

max. 9 mm

MA = 2 ± 0,5 Nm

Abb.9: Befestigungssatz R412010405 mit 2 Schrauben befestigen

Abb.13: Frontrahmen in den Lochausschnitt einsetzen

Abb.14: Drucksensor auf den Frontrahmen aufschieben

Abb.10: Drucksensor mittig auf den Befestigungssatz aufsetzen und einhängen

Abb.11: Befestigungssatz mit montiertem Drucksensor

Abb.12: Öffnung in der Schalttafel

Abb.15: Befestigungssatz am unteren Befestigungsclip des Drucksensors aufsetzen und einrasten

Abb.16: Mit Befestigungsschrauben fixieren und kontern

Abb.17: Doppelnippel für Drucksensor (1 = O-Ring, 2 = Dichtungsring PTFE)

AVENTICSTM PE5 | R412010843-BAL-001-AF | Deutsch 4

0 1 2 3 4 5

[bar] Dp Dp [psi]

200

400

600

800

1000

[kPa]

0,2

0,4

0,6

0,8

[MPa]

116

145

T[s]

Abb.18: Zulässige Periodendauer T (grauer Bereich) in Abhängigkeit von der

10,0

U [V]

MBA

10,0

U [V]

MBE

11,8

4,0 3,8

20,0

I [mA]

MBA

4,0 3,8

20,0

I [mA]

MBE

20,5

0,Start

∆t

out

Timer A

t [sec.]

∆p

0,End

V = volume

P = pressure

1 2

1 UB 2 OUT2 3 0V 4 OUT1

1 UB 2 analog 3 0V 4 OUT1

Druckschwankung Δp

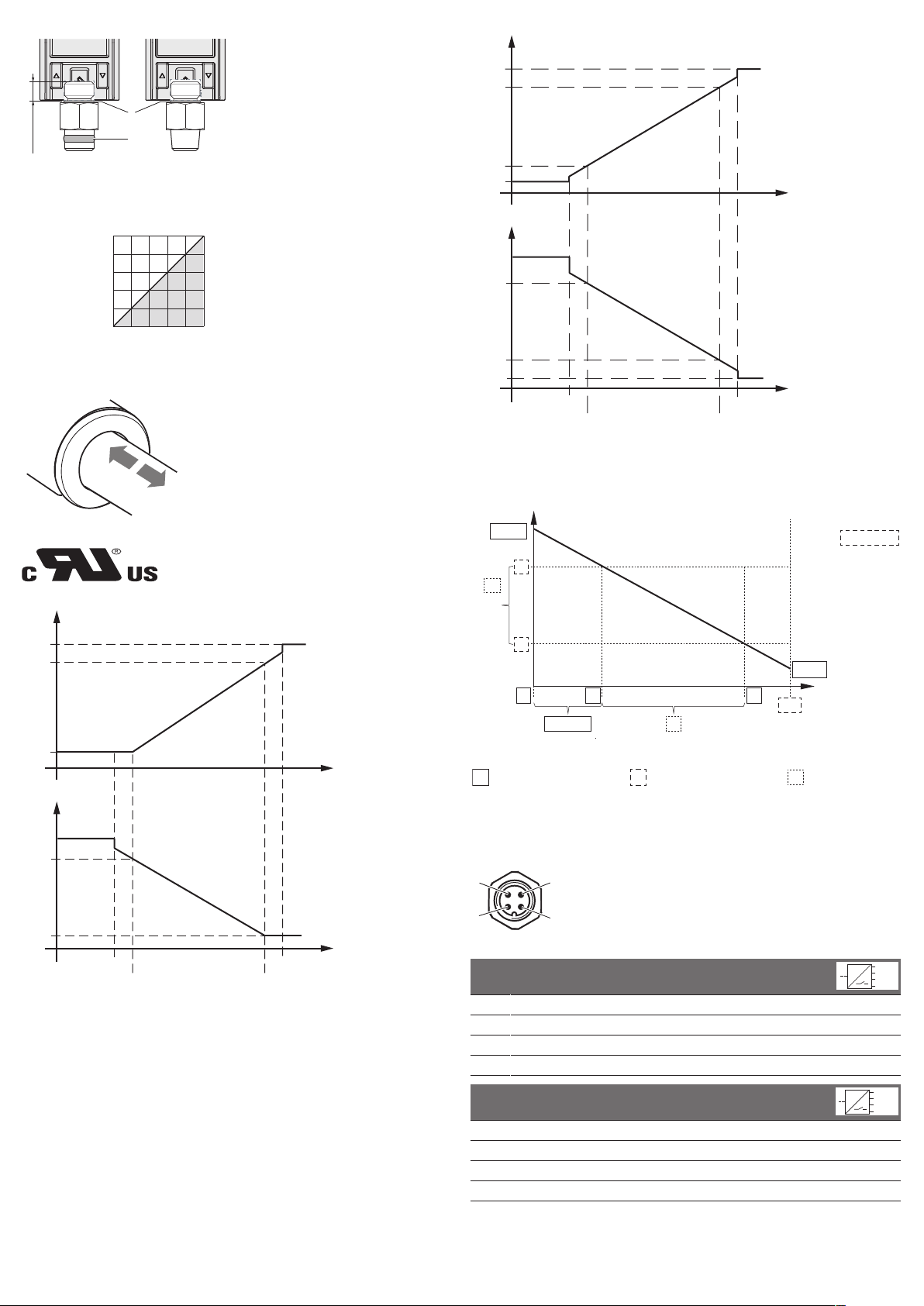

Abb.19: Steckanschluss anschließen

Abb.20: UL Recognized Component Mark für Kanada und die Vereinigten Staaten

Abb.22: Verhalten der analogen Stromausgänge bei Über- und Unterschreiten des Messbereichs

Abb.23: Leckagekennlinie

Intern gespeicherte Pa-

Einstellbare Parameter Ausgabewert

rameter

Abb.21: Verhalten der analogen Spannungsausgänge bei Über- und Unterschreiten des Messbereichs

2 Pin-Belegung

Abb.24: Pin-Belegung 4-polig

Pin Belegung

1 24-V-Spannungsversorgung (+) 2 digitaler Schaltausgang 2 (PNP/NPN/Push-Pull umschaltbar)

AVENTICSTM PE5 | R412010843-BAL-001-AF | Deutsch 5

3 0-V-Spannungsversorgung (-) 4 digitaler Schaltausgang 1 (PNP/NPN/Push-Pull umschaltbar)

Pin Belegung

1 24-V-Spannungsversorgung (+) 2 Analogausgang (4 ... 20 mA/0 ... 10 V) 3 0-V-Spannungsversorgung (-) 4 digitaler Schaltausgang 1 (PNP/NPN/Push-Pull umschaltbar)

Pin Belegung

1 UB 2 OUT2 3 0V 4 C/OUT1

1 UB 2 OUT2 3 0V 4 OUT1 / IN 5 analog

1 24-V-Spannungsversorgung (+) 2 digitaler Schaltausgang 2 (PNP/NPN/Push-Pull umschaltbar) 3 0-V-Spannungsversorgung (-) 4 IO-Link/digitaler Schaltausgang 1 (PNP)

Abb.25: Pin-Belegung 5-polig

Pin Belegung

1 24-V-Spannungsversorgung (+) 2 digitaler Schaltausgang 2 (PNP/NPN/Push-Pull umschaltbar) 3 0-V-Spannungsversorgung (-) 4 digitaler Schaltausgang 1 (PNP/NPN/Push-Pull)

im Leckagemodus: digitaler Schalteingang PNP

5 Analogausgang (4 ... 20 mA/0 ... 10 V)

3 Zu dieser Dokumentation

Diese Dokumentation gilt für Drucksensoren der Serie PE5. Diese Dokumentation richtet sich an Monteure, Bediener und Servicetechniker.

Nehmen Sie das Produkt erst in Betrieb, wenn Ihnen die Anlagendokumentation vorliegt und Sie diese beachtet und verstanden haben.

4 Sicherheitshinweise

Das Produkt wurde gemäß den allgemein anerkannten Regeln der Technik hergestellt. Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie dieses Kapitel und die Sicherheitshinweise in dieser Dokumentation nicht beachten.

Lesen Sie diese Dokumentation gründlich und vollständig, bevor Sie mit dem Produkt arbeiten.

Bewahren Sie die Dokumentation so auf, dass sie jederzeit für alle Benutzer zugänglich ist.

Geben Sie das Produkt an Dritte stets zusammen mit den erforderlichen Dokumentationen weiter.

4.1 Bestimmungsgemäße Verwendung

Der Drucksensor ist ein pneumatisches Gerät zum Überwachen von Druckwerten. Er ist für den Einsatz in einer Maschine oder Anlage bestimmt. Er darf nur im eingebauten Zustand betrieben werden.

u Halten Sie die in den technischen Daten genannten Leistungsgrenzen ein.

Das Produkt ist für den professionellen Gebrauch und nicht für die private Verwendung bestimmt.

Als nicht bestimmungsgemäße Verwendung gilt, wenn Sie den Drucksensor in Hydrauliksystemen einsetzen oder mit aggressiven oder brennbaren Gasen oder mit Flüssigkeiten beaufschlagen.

Für Schäden bei nicht bestimmungsgemäßer Verwendung wird keine Haftung übernommen. Die Risiken bei nicht bestimmungsgemäßer Verwendung liegen allein beim Benutzer.

4.2 Qualifikation des Personals

Die in dieser Dokumentation beschriebenen Tätigkeiten erfordern grundlegende Kenntnisse der Mechanik und Pneumatik sowie Kenntnisse der zugehörigen Fachbegriffe. Um die sichere Verwendung zu gewährleisten, dürfen diese Tätigkeiten daher nur von einer entsprechenden Fachkraft oder einer unterwiesenen Person unter Leitung einer Fachkraft durchgeführt werden.

Eine Fachkraft ist, wer aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse und Erfahrungen sowie seiner Kenntnisse der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen, mögliche Gefahren erkennen und geeignete Sicherheitsmaßnahmen treffen kann. Eine Fachkraft muss die einschlägigen fachspezifischen Regeln einhalten.

4.3 Allgemeine Sicherheitshinweise

• Beachten Sie die gültigen Vorschriften zur Unfallverhütung und zum Umweltschutz.

• Beachten Sie die Sicherheitsvorschriften und -bestimmungen des Landes, in dem das Produkt eingesetzt/angewendet wird.

• Verwenden Sie AVENTICS-Produkte nur in technisch einwandfreiem Zustand.

• Beachten Sie alle Hinweise auf dem Produkt.

• Verwenden Sie nur vom Hersteller zugelassene Zubehör- und Ersatzteile.

• Halten Sie die in der Produktdokumentation angegebenen technischen Daten und Umgebungsbedingungen ein.

• Verändern Sie das Produkt niemals eigenmächtig.

• Sie dürfen das Produkt erst dann in Betrieb nehmen, wenn festgestellt wurde, dass das Endprodukt (beispielsweise eine Maschine oder Anlage), in das die AVENTICS-Produkte eingebaut sind, den länderspezifischen Bestimmungen, Sicherheitsvorschriften und Normen der Anwendung entspricht.

4.4 Produkt- und technologieabhängige Sicherheitshinweise

VORSICHT

Unsachgemäß verlegte Druckluftleitungen! Verletzungsgefahr!

u Verlegen Sie die Druckluftleitungen so, dass niemand darüber stolpern

kann.

VORSICHT

Gefährliche Betriebszustände der Anlage durch Trennen des Drucksensors von der Spannungsquelle während des Betriebs!

Verletzungsgefahr und Beschädigung der Anlage durch unkontrollierte Betriebszustände der Anlage.

u Trennen Sie den Drucksensor während des laufenden Betriebs nicht von sei-

ner Spannungsquelle.

4.5 Allgemeine Hinweise zu Sach- und Produktschäden

ACHTUNG

Mechanische Belastungen! Beschädigung des Geräts!

Stellen Sie sicher, dass Sie das Gerät niemals mechanisch belasten oder unter mechanischer Spannung befestigen.

Vermeiden Sie beim Anschließen des Druckluftschlauchs und des elektrischen Anschlusses mechanische Spannungen.

Stellen Sie sicher, dass das Gerät nicht durch herabfallende Teile oder den falschen Umgang mit Werkzeugen beschädigt wird.

5 Lieferumfang

• 1 x Drucksensor mit oder ohne Leckagetesterfunktion

• 1 x Verschlussschraube, montiert

• 1 x Betriebsanleitung

6 Gerätebeschreibung

Der Drucksensor dient als Schalter in Signal-, Steuer- und Regelstromkreisen. Er überwacht den anliegenden Relativdruck und wandelt diesen, je nach Ausführung, abhängig von eingestellten Schaltpunkten oder Funktionen, in ein digitales Schalt- oder analoges Strom- oder Spannungssignal um. Das Schaltverhalten ist in den Abb. 3 bis 6 dargestellt. Der Drucksensor mit Leckage Tester hat eine zusätzlich integrierte Funktion zum Überprüfen eines geschlossenen Druckluftsystems oder eines Abschnitts auf Leckagen.

6.1 Geräteübersicht

Siehe Abb. 1

Bedienfeld mit drei Tasten

AVENTICSTM PE5 | R412010843-BAL-001-AF | Deutsch 6

elektrischer Anschluss M12 x 1

Gewindeanschluss G1/4 mit Verschlussschraube, rückseitig

Gewindeanschluss G1/4, unten

Befestigungsclip für DIN-Schiene (DIN EN 60715, 35 x 7,5; 35 x 15) oder Befestigungssatz

Steckanschluss 4 mm, unten

7 Montage

VORSICHT

Verletzungsgefahr durch unkontrollierten Betrieb! Wenn während der Montage des Drucksensors die Anlage unter elektrischer

Spannung oder Druck steht, kann es zu unkontrollierten Reaktionen und in Folge zu Verletzungen oder Beschädigung der Anlage kommen.

u Schalten Sie immer den betreffenden Anlagenteil spannungsfrei und druck-

los, bevor Sie den Drucksensor pneumatisch oder elektrisch anschließen!

7.1 Drucksensor auf DIN-Schiene montieren

Befestigen Sie die DIN-Schiene (DIN EN 60715; 35 mm x 15 mm/7,5 mm) in geeigneter Weise.

Führen Sie den Drucksensor am unteren Befestigungsclip in die DIN-Schiene ein und kippen Sie den Drucksensor nach oben, bis er einrastet (Abb. 7).

7.2 Drucksensor mit Befestigungssatz montieren

Befestigen Sie den Befestigungssatz mit 2 Schrauben an Ihrer Montagefläche (Abb. 9).

Führen Sie den Drucksensor am unteren Befestigungsclip mittig in den Befestigungssatz ein und kippen Sie den Drucksensor nach oben, bis er einrastet (Abb. 10 und 11).

7.3 Drucksensor mit Schalttafeleinbausatz einbauen

Der Schalttafeleinbausatz besteht aus einem Frontrahmen und einem Befestigungssatz. Die Blechdicke darf max. 5 mm betragen.

Entnehmen Sie die Maße und Toleranzen für den Lochausschnitt der Abb. 12.

Setzen Sie den Frontrahmen von vorne in den Lochausschnitt ein (Abb. 13).

Schieben Sie den Drucksensor von hinten soweit auf den Frontrahmen auf, bis die Schnapphaken einrasten (Abb. 14).

Führen Sie den Befestigungssatz am unteren Befestigungsclip auf den Drucksensor ein und kippen Sie den Befestigungssatz nach oben, bis er einrastet (Abb. 15).

Drehen Sie die beiden Befestigungsschrauben soweit ein, bis eine ausreichende Zugkraft den Drucksensor fixiert (Abb. 16). Anzugsmoment: max. 4 Ncm (leicht anziehen)

Fixieren Sie die beiden Befestigungsschrauben mit Kontermuttern.

7.4 Pneumatisch anschließen

VORSICHT

Verletzungsgefahr durch ungeeignete Druckluftschläuche! Ungeeignete Druckluftschläuche können sich unter Druck vom Gerät lösen

und zu Verletzungen führen.

u Verwenden Sie nur AVENTICS-Druckluftschläuche.

VORSICHT

Beschädigung des Geräts! Falsche Verschraubungen können das Gerät beschädigen. Nichteinhalten der Grenzwerte kann das Gerät beschädigen.

Schrauben Sie keine Verschraubungen mit konischem Gewinde ein! Verwenden Sie nur axial am Außenflansch abdichtende Verschraubungen mit einer maximalen Eindrehtiefe von 9 mm (Abb. 17).

Halten Sie die Grenzwerte für Druck und Temperatur ein (siehe „Technische Daten“).

Abhängig von Ihrer Bestellung hat das Gerät entweder einen Gewindeanschluss G1/4 oder einen Steckanschluss. Den Gewindeanschluss G1/4 können Sie mit Doppelnippel an Ihre Anwendung anpassen.

u Verschließen Sie den nicht verwendeten Druckluftanschluss mit der rückseitig

montierten Verschlussschraube. Anzugsmoment: 1 Nm ±0,3 Nm

7.4.1 Doppelnippel am Gewindeanschluss G1/4 anschließen

Doppelnippel mit G1/4- oder G1/8-Gewinde haben einen PTFE-Dichtring (Abb. 17). Doppelnippel mit NPT-Gewinde müssen Sie mit flüssiger Dichtung oder PTFE-Band abdichten und ggf. ausrichten.

Schrauben Sie den Doppelnippel O-ringseitig (Abb. 17) auf den Drucksensor. Anzugsmoment: 2 ± 0,5 Nm.

Drehen Sie den Drucksensor mit aufgeschraubtem Doppelnippel mit einem Schraubenschlüssel (SW 17) in das vorgesehene Montagegewinde, bis die Dichtung komplett eingeschraubt ist.

Ein Doppelnippel mit PTFE-Ring darf beim Ausrichten maximal eine 3/4 Umdrehung vor- oder zurückgedreht werden.

Achten Sie darauf, dass der PTFE-Ring vollständig eingeschraubt ist und prüfen Sie die Dichtigkeit.

7.4.2 Steckanschluss anschließen

Siehe Abb. 19 Um Pneumatikleitungen am Steckanschluss anzuschließen, müssen Sie den

Schlauch bis zum Anschlag in den Steckanschluss schieben und durch leichtes Ziehen überprüfen, ob der Schlauch festsitzt.

u Schieben Sie den Druckluftschlauch (Ø 4 mm, 5/32") in den Steckanschluss

am Drucksensor.

7.5 Elektrisch anschließen

Siehe Abb. 24, 25 Den Drucksensor gibt es in vier verschiedenen Ausführungen:

• Ausgangssignal 2 x digital

• Ausgangssignal 1 x digital, 1 x analog

• Ausgangssignal 1 x IO-Link, 1 x digital

• Ausgangssignal 2 x digital, 1 x analog (im Leckagemodus: Ausgangssignal 1 x digital, 1 x analog, Eingangssignal 1 x digital)

Entnehmen Sie Ihre Ausführung dem Typenschild.

Beachten Sie die Pinbelegung des Gerätesteckers.

Benutzen Sie für das Anschließen des Drucksensors ausschließlich AVENTICSVerbindungskabel. Die Länge darf max. 30 m betragen.

Verwenden Sie abgeschirmte Kabel, wenn der Drucksensor starken elektromagnetischen Feldern ausgesetzt ist.

Schrauben Sie den Anschluss M12 x 1 des Verbindungskabels auf den Gerätestecker auf. Max. Drehmoment: 0,6 Nm

Weiterführende Informationen zum IO-Link-Sensor finden Sie im Beipackzettel „IO-Link“ R412023190.

8 Inbetriebnahme und Betrieb

VORSICHT

Gefährliche Betriebszustände der Anlage durch falsche Einstellungen oder Unter-/Überschreiten der Betriebsspannung!

Verletzungsgefahr und Beschädigung der Anlage durch unkontrollierte Betriebszustände der Anlage.

Nehmen Sie während des Betriebs keine unsachgemäßen Einstellungen am Drucksensor vor. Beachten Sie, dass mit dem Drücken der mittleren Taste die zuvor gemachten Einstellungen sofort wirksam werden!

Wechseln Sie defekte Drucksensoren sofort aus.

Trennen Sie den Drucksensor während des laufenden Betriebs nicht von seiner Spannungsquelle!

AVENTICSTM PE5 | R412010843-BAL-001-AF | Deutsch 7

VORSICHT

Gefahr durch wiederholte Kompression der Druckluft! Das Gerät heizt sich über den zulässigen Wert auf.

Vermeiden Sie wiederholte Kompression der Druckluft.

Entnehmen Sie die zulässige Periodendauer T in Abhängigkeit von der Druckschwankung Δp der Abb. 18.

ACHTUNG

Beschädigung durch spitze Gegenstände! Das Gerät kann beschädigt werden.

u Bedienen Sie das Gerät niemals mit Werkzeug oder spitzen Gegenständen.

Bevor Sie das System in Betrieb nehmen, müssen Sie folgende Arbeiten durchgeführt und abgeschlossen haben:

• Sie haben den Drucksensor vollständig montiert und angeschlossen.

• Sie haben die Voreinstellungen und die Konfiguration durchgeführt. Danach können Sie den Anlagenteil, an dem der Drucksensor angeschlossen ist,

belüften.

8.1 Gerät einschalten

Nach dem Anschließen an die Spannungsversorgung leuchten alle Segmente der Anzeige für 2 s in der Grundfarbe, danach für 2 s in der Warnfarbe.

u Überprüfen Sie während dieser Zeit die fehlerfreie Funktion aller Segmente.

Anschließend zeigt das Gerät für 2 s den Herstellernamen und die Gerätebezeichnung an. Danach geht das Gerät in den Anzeigemodus.

Im Anzeigemodus sind die Mess- und Schaltfunktionen in Betrieb.

Das Gerät zeigt möglicherweise beim elektrischen Einschalten im drucklosen Zustand bereits einen Wert an (physikalischer Effekt). Führen Sie bei der Inbetriebnahme einen Nullpunktoffset in der erweiterten Programmierfunktion EF mit der Funktion „0SET“ durch.

Im Energiesparmodus schaltet das Gerät die Anzeige ab. Beim Drücken einer der Tasten wird die Anzeige wieder für 5 s aktiviert.

Um den Energiesparmodus einzuschalten:

u Wählen Sie in den erweiterten Programmierfunktionen für den Parameter

„DISC“ den Wert „OFF“ aus (siehe „Erweiterte Programmierfunktionen auswählen“).

8.2 Infomodus auswählen

Der Drucksensor befindet sich im Anzeigemodus:

u Drücken Sie, für mindestens 3 s auf den nach oben zeigenden Pfeil.

Der Drucksensor befindet sich jetzt im Info-Modus.

Nacheinander zeigt das Gerät 3 s die folgenden Parameter an:

• SP1/FH1 (Einstellung des Schaltpunkts 1/der oberen Fenstergrenze1)

• RP1/FL1 (Einstellung des Rückschaltpunkts 1/der unteren Fenstergrenze1)

• SP2/FH2 (Einstellung des Schaltpunkts 2/der oberen Fenstergrenze2)

• RP2/FL2 (Einstellung des Rückschaltpunkts 2/der unteren Fenstergrenze 2)

• Analogausgang (elektr. Ausgangssignal in mA oder V)

• LOW (seit dem letzten Rücksetzen gespeicherter, minimal anliegender Druckwert)

• HIGH (seit dem letzten Rücksetzen gespeicherter, maximal anliegender Druckwert)

Um den Infomodus zu verlassen:

u Drücken Sie gleichzeitig die beiden Pfeiltasten.

Der Drucksensor befindet sich nun im Anzeigemodus.

8.3 Displaybereiche

Die Displaybereiche unterscheiden sich zwischen dem Drucksensor und dem Drucksensor mit zusätzlicher Leckagetesterfunktion (Abb. 2)

Tab.1: Drucksensor

Displaybereiche

A Anzeige des anliegenden Drucks Wert des ausgewählten Para-

Displaymodus Programmiermodus

meters

Displaybereiche

B Schlüsselsymbol falls Tastensper-

C1/C2 Eingestellte Schaltschwellen Zusatzinformation D1/D2 Schaltzustand Schaltausgang 1/2 Schaltzustand Schaltausgang

E1/E2 Eingestellter Wert der Schalt-

Tab.2: Drucksensor mit Leckagetesterfunktion

Displaybereiche

A Anzeige des anlie-

B Schlüsselsymbol

C1/C2 Anzeige Messbe-

D1/D2 D2: Zustand „Aktivie-

E1/E2 E1: Timer in Sekunden

Displaymodus Programmiermodus

re gesetzt, Eingestellte Druckeinheit

schwellen

Displaymodus Programmier-

genden Drucks

(bei Tastensperre), eingestellte Druckeinheit

reitschaft („WAIT“/ „USER“)

modus

Wert des ausgewählten Parameters

Ausgewählter Parameter

1/2 Eingestellter Wert der Schalt-

schwellen

Messmodus

Anzeige des anliegenden Drucks

Eingestellte Druckeinheit

C1: Status der Leckage (Wait User, MEAS, DONE) bzw. TimA bis zum Erreichen von P1, Fehlermeldung („WARN“) bei nicht ausreichendem Versorgungsdruck, „DONE“ nach (fehlerfreiem) Abschluss der Messung C2: Alternierend QL, dT, dP bzw. P>P1 bis zum Erreichen von P1 oder P<P2 bis zum Erreichen von P2

rung Leckagemessung“

bis zum Erreichen von P1 E2: Messwerte QL, dt, dP

8.4 Programmiermodus auswählen

Der Drucksensor befindet sich im Anzeigemodus:

u Drücken Sie, für mindestens 2 s auf den nach unten zeigenden Pfeil.

Der Drucksensor befindet sich jetzt im Programmiermodus. Die Mess- und Schaltfunktionen laufen weiter.

Wenn Sie länger als 15 s keine Eingabe machen, wechselt das Gerät automatisch wieder in den Anzeigemodus.

8.5 Menüpunkt oder Parameter auswählen

Der Drucksensor befindet sich im Programmiermodus: Menüpunkte und Parameter, die Sie auswählen können, zeigt das Gerät im Anzei-

gebereich B an (Abb. 2).

u Wählen Sie den Menüpunkt oder den Parameter, der eingestellt werden soll,

mit den beiden Pfeiltasten aus.

Um den Menüpunkt oder Parameter zu bestätigen:

u Drücken Sie die mittlere Taste.

Der Menüpunkt wird ausgeführt oder Sie können die Parameterwerte einstellen.

8.6 Parameterwerte einstellen

Der Drucksensor befindet sich im Programmiermodus: Parameterwerte zeigt das Gerät im Anzeigebereich A an (Abb. 2). Die Anzeigebereiche C1/2 und D1/2 zeigen die momentan eingestellten Parame-

terwerte an.

AVENTICSTM PE5 | R412010843-BAL-001-AF | Deutsch 8

Wählen Sie den Parameterwert, der eingestellt werden soll, mit den beiden Pfeiltasten aus.

Drücken Sie die mittlere Taste, um den Parameterwert zu bestätigen.

Die Einstellung wird aktiv, auch wenn sich das Gerät noch im Programmiermodus befindet.

8.7 Schalt- und Rückschaltpunkte oder erweiterte Program-

mierfunktionen anwählen

Der Drucksensor befindet sich im Programmiermodus:

u Drücken Sie eine der beiden Pfeiltasten, bis der gewünschte Schaltpunkt (

SP2

), der Rückschaltpunkt (

RP1, RP2

) oder die Anzeige für erweiterte Pro-

SP1,

grammierfunktionen (EF) in der Anzeige erscheint. Nacheinander erscheinen folgende Anzeigen:

Erklärung

Schaltpunkt 1/obere Fenstergrenze 1 Wertebereich: Werkeinstellung:

min: MBA +0,2% der Spanne; max: MBE

MBE

Rückschaltpunkt 1/untere Fenstergrenze 1 Wertebereich: Werkeinstellung:

min: MBA; max: MBE -0,2% der Spanne

MBE -10%

Schaltpunkt 2/obere Fenstergrenze 2 (wenn zweiter Schaltausgang vorhanden ist) Wertebereich:

Werkeinstellung:

min: MBA +0,2% der Spanne; max: MBE

MBE

Rückschaltpunkt 2/untere Fenstergrenze 2 (wenn zweiter Schaltausgang vorhanden ist) Wertebereich:

Werkeinstellung:

min: MBA; max: MBE -0,2% der Spanne

MBE -10%

Erweiterte Programmierfunktionen (siehe „Erweiterte Programmierfunktionen auswählen“)

Anzeigemodus –

Im Fenstermodus werden die Schalt- und Rückschaltpunkte SPx und RPx als FH

bzw. FLx bezeichnet.

Drücken Sie die mittlere Pfeiltaste, um die Einstellung zu bestätigen.

Geben Sie jetzt für die Schaltpunkte die Parameterwerte ein.

8.8 Erweiterte Programmierfunktionen auswählen

Der Drucksensor befindet sich im Programmiermodus:

Drücken Sie eine der beiden Pfeiltasten wiederholt, bis „EF“ in der Anzeige erscheint.

Drücken Sie die mittlere Taste, um zu den erweiterten Funktionen zu gelangen.

Drücken Sie eine der beiden Pfeiltasten wiederholt, bis der gewünschte Parameter in der Anzeige erscheint.

Anzeige Erklärung

Rücksetzen der eingestellten Parameter auf Werkeinstellungen (setzt auch die gespeicherten Werte HIGH und LOW zurück) Wertebereich:

YES, NO/

Schaltverzögerung 1 Wertebereich:

0 ... 50 s/

Rückschaltverzögerung 1 Wertebereich:

0 ... 50 s/

Schaltverzögerung 2 (wenn zweiter Schaltausgang vorhanden ist) Wertebereich:

0 ... 50 s/

Rückschaltverzögerung 2 (wenn zweiter Schaltausgang vorhanden ist) Wertebereich:

0 ... 50 s/

Schaltfunktion Schaltausgang 1

• Hysteresefunktion, normally open (HNO)

• Hysteresefunktion, normally closed (HNC)

• Fensterfunktion, normally open (FNO)

• Fensterfunktion, normally closed (FNC) Wertebereich:

HNO, HNC, FNO, FNC/

Werkeinstellung:

–

0 s

HNO

Anzeige Erklärung

Schaltfunktion Schaltausgang 2 (wenn zweiter Schaltausgang vorhanden ist)

• Hysteresefunktion, normally open (HNO)

• Hysteresefunktion, normally closed (HNC)

• Fensterfunktion, normally open (FNO)

• Fensterfunktion, normally closed (FNC)

• Diagnosefunktion (DIA) Wertebereich:

HNO, HNC, FNO, FNC, DIA/

Werkeinstellung:

HNO Schaltlogik der Schaltausgänge: PNP/NPN/Push-Pull

(gilt für beide Schaltausgänge, falls ein zweiter Schaltausgang vorhanden ist) Wertebereich:

PNP, NPN, P/P/

Werkeinstellung:

PNP

Wenn ein Analogausgang vorhanden ist:

• Ausgangssignal 4 ... 20 mA (I)

• Invertiertes Ausgangssignal 20 ... 4 mA (IINV)

• Ausgangssignal: 0 ... 10 V (U)

• Invertiertes Ausgangssignal 10 ... 0 V (UINV)

• Automatische Detektion je nach anliegender Bürde

• (nicht invertierte Ausgangssignale) (AUTO) Wertebereich:

I, IINV, U, UINV, AUTO/

Werkeinstellung:

AU-

TO Einstellung der Druckeinheit in der Anzeige

Wertebereich:

BAR, MPA, KPA, PSI, inHg/

Werkeinstellung:

BAR Korrektur Nullpunktoffset, max. 5%

Wertebereich:

Werkeinstellung:

–/

–

• Anzeige der Schaltpunkte/Fenstergrenzen in den Anzeigebereichen C und E (Abb. 2) (SPRP)

• Anzeige der LOW/HIGH-Werte in den Anzeigebereichen C und E (LoHi)

Wertebereich:

SPRP, LoHi/

Werkeinstellung:

SPRP

Aktualisierung der Anzeige (Display-Update) Wertebereich: Werkeinstellung:

1/2/5/10 Aktualisierungen pro Sekunde

5 pro Sekunde

Anzeige im jeweiligen Anzeigefeld elektronisch auf den Kopf stellen Wertebereich:

YES, NO/

Werkeinstellung:

–

Farbe in der Anzeige

• Rot bei p < SP bzw. FL SP bzw. p < FL oder p > FH (OD)

• Rot bei p > SP bzw. bzw. p < FL oder p > FH und grün bei p < SP bzw. FL < p < FH (DU)

• Immer rot (ohne Farbumschlag) (RED)

• Immer grün (ohne Farbumschlag) (GRN)

• Anzeige AUS (Energiesparmodus, durch Drücken einer der Tasten wird die Anzeige für 5 s aktiviert): (OFF)

Wertebereich:

OD, DU, RED, GRN, OFF/

Werkeinstellung:

Anzeige des maximal angelegten Druckwerts Wertebereich:

keine Einstellmöglichkeit/

Werkeinstellung:

MBA Anzeige des minimal angelegten Druckwerts

Wertebereich:

keine Einstellmöglichkeit/

Werkeinstellung:

MBE Rücksetzen der HIGH- und LOW-Werte

Wertebereich:

YES, NO/

Werkeinstellung:

–

Setzen des Passworts für die Anzeigesperrung Passwort „0000“ = keine Passworteingabe erforderlich Wertebereich:

Werkeinstellung:

–/

ohne

16-stellige alphanumerische Messstellennummer Wertebereich:

Werkeinstellung:

–/

ohne

zurück in den Anzeigemodus

AVENTICSTM PE5 | R412010843-BAL-001-AF | Deutsch 9

8.9 Schaltpunkte einstellen

Der Drucksensor befindet sich im Programmiermodus:

Drücken Sie auf den nach unten zeigenden Pfeil, um den Menüpunkt SP1 anzuzeigen.

Drücken Sie die mittlere Taste, um den Schaltpunkt einstellen zu können.

Stellen Sie den gewünschten Schaltpunkt mit Hilfe von den beiden Pfeiltasten ein. Es gilt: | RPx | < | SPx |, SPx ≠ 0. Ausnahme für -1 bis +1 bar (Bei RP = 0 ist durch die Wahl von SP < 0 oder SP > 0 ein Wechsel zwischen einem Vakuum- und einem Überdruckschaltverhalten möglich). RP = 0: Wechsel zwischen SP+ und SP– möglich. RP (Pmin ... SP - 1 Digit) für SP > 0: Schaltverhalten Überdrucksensor RP (Pmax ... SP + 1 Digit) für SP < 0: Schaltverhalten Vakuumsensor

Bestätigen Sie den eingestellten Wert durch kurzes Drücken der mittleren Taste.

Wiederholen Sie die Schritte 1. bis 4., um den Rückschaltpunkt RP1, den Schaltpunkt SP2 und den Rückschaltpunkt RP2 nacheinander einzustellen.

Nach Eingabe des letzten Schaltpunkts können Sie durch gleichzeitiges oder mehrfaches Drücken der beiden Pfeiltasten in den Anzeigemodus oder durch Drücken der mittleren Taste in das EF-Menü wechseln.

Drücken Sie die mittlere Taste, um die ausgewählte Einstellung zu übernehmen.

Mit der Einstellung „0000“ schalten Sie die Passwortfunktion aus.

8.11.2 Das Passwort zurücksetzen

Wenn das Passwort zurückgesetzt wird, verwendet der Drucksensor weiterhin die eingestellten Parameter.

u Geben Sie das Passwort „2677“ ein.

Das Passwort wird zurückgesetzt.

Oder

Schalten Sie den Anlagenteil, in dem der Drucksensor eingebaut ist, spannungsfrei und drucklos.

Trennen Sie den Drucksensor von der Versorgungsspannung.

Halten Sie die beiden Pfeiltasten und die mittlere Taste gedrückt, während Sie den Drucksensor wieder an die Versorgungsspannung anschließen.

Die Passwortfunktion wird ausgeschaltet und alle zuvor gemachten Einstellungen werden auf die Werkeinstellungen zurückgesetzt.

8.10 Schaltausgang konfigurieren

8.10.1 Die Einschalt- und Rückschaltverzögerung einstellen

Wählen Sie den Menüpunkt Taste.

Stellen Sie die gewünschte Einschaltverzögerung bzw. Rückschaltverzögerung mit den beiden Pfeiltasten ein.

Drücken Sie die mittlere Taste, um den gewählten Wert zu übernehmen.

Wählen Sie den Menüpunkt Taste zur Einstellung der Werte für den Ausgang 2.

Wiederholen Sie die Schritte 2. und

DS1

DS2

bzw.

DR1

aus und drücken Sie die mittlere

DR2

aus und drücken Sie die mittlere

8.10.2 Die Schaltelementfunktion einstellen

Drücken Sie auf den unteren Pfeil, um den Menüpunkt zeigen.

Drücken Sie die mittlere Taste, um die Schaltelementfunktion auswählen zu können.

Wählen Sie mit eine der beiden Pfeiltasten die gewünschte Schaltelementfunktion aus.

Drücken Sie die mittlere Taste, um die ausgewählte Schaltelementfunktion zu übernehmen.

out1

bzw.

out2

anzu-

8.11 Die Passwortfunktion verwenden

Durch die Eingabe eines Passworts können Sie den Drucksensor vor unberechtigten Zugriff schützen. Wurde ein Passwort vergeben, können Einstellungen nur nach Eingabe des Passworts geändert werden.

Das Passwort „2677“ ist für das Zurücksetzen des Passworts reserviert. Wenn Sie als erstes Passwort „2677“ verwenden, wird das Passwort

nicht zurückgesetzt.

8.11.1 Ein Passwort vergeben oder ändern

Der Drucksensor befindet sich in den erweiterten Programmierfunktionen (EF).

Wählen Sie den Menüpunkt In der Anzeige erscheint das zuletzt gewählte Passwort.

Wählen Sie mit eine der beiden Pfeiltasten einen vierstelligen Zahlencode als Passwort aus.

PAS

aus und drücken Sie die mittlere Taste.

8.12 Eingestellte Parameter zurücksetzen

Der Drucksensor befindet sich in den erweiterten Programmierfunktionen (EF).

Wählen Sie den Menüpunkt

Wählen Sie mit eine der beiden Pfeiltasten die Einstellung

Drücken Sie die mittlere Taste, um die Einstellung zu bestätigen.

Alle Parameter befinden sich nun in der Werkeinstellung.

RES

aus und drücken Sie die mittlere Taste.

YES

aus.

8.13 Leckagetesterfunktion

8.13.1 Parameterwerte verändern

Einstellung LTP1 (Werte verändern)

Drücken Sie (> 2 Sekunden) auf den nach unten zeigenden Pfeil. So gelangen Sie zur Einstellung des LTP1.

Drücken Sie die mittlere Taste, um diese Einstellung zu verändern.

Verändern Sie nun mit beiden Pfeiltasten die Werte und drücken Sie danach erneut die mittlere Pfeiltaste, um den gewünschten Wert zu übernehmen.

Einstellung LTP2 (Dauer der Messung)

Drücken Sie (> 2 Sekunden) auf den nach unten zeigenden Pfeil. So gelangen Sie zur Einstellung des LTP2.

Wiederholen Sie die Schritte, die bereits bei den Einstellungen zu LTP1 beschrieben sind.

Drücken Sie auf den nach unten zeigenden Pfeil und drücken Sie danach die mittlere Taste zum Bestätigen.

Stellen Sie nun mit beiden Pfeiltasten die Dauer der Messung (in Sekunden von 1 bis 9999) TOUT ein und drücken Sie danach die mittlere Taste zum Bestätigen.

Volumen der Anlage/Anlagenabschnitt einstellen (falls bekannt)

Drücken Sie auf den nach unten zeigenden Pfeil, um in das Menü zum Einstellen des Volumens zu gelangen, drücken Sie danach die mittlere Taste zum Bestätigen.

Stellen Sie nun mit den beiden Pfeiltasten die Werte ein.

Am Ende der Messung erhalten Sie im Display die Information über die Leckagerate in L/min.

SET AMODE

Drücken Sie auf den nach unten zeigenden Pfeil, um in das Menü SET AMODE zu gelangen, und drücken Sie danach die mittlere Taste zum Bestätigen.

Wählen Sie mit den beiden Pfeiltasten aus, ob über den Analogausgang der Wert für die Dauer der Messung (dT) oder die Druckdifferenz (dP) übertragen wird.

STOP LT

Drücken Sie auf den nach unten zeigenden Pfeil, um in das Menü STOP LT zu gelangen, und drücken Sie danach die mittlere Taste zum Bestätigen.

Wählen Sie mit den beiden Pfeiltasten aus, ob Sie den Sensor im Leckagemodus (Auswahl NO) oder als Drucksensor (Auswahl YES) verwenden möchten, und drücken Sie danach die mittlere Taste zum Bestätigen.

AVENTICSTM PE5 | R412010843-BAL-001-AF | Deutsch 10

Drücken Sie auf den nach unten zeigenden Pfeil. Der Sensor wird im entsprechenden Modus in Messbereitschaft versetzt.

8.13.2 Leckagemessung starten

Nach dem Anschließen an die Spannungsversorgung zeigt der Sensor die entsprechende Firmware-Version „FWv x.xx“ an. Im Display erscheinen die Initialisierung „PE5 Aventics", der aktuell anliegende Systemdruck p0 sowie „Wait“ und „User“ in den unteren beiden Zeilen.

u Drücken Sie die mittlere Taste für > 200 ms und die Messung startet mit den

voreingestellten Parametern.

Die Werkseinstellung ist: p1 = 0,6 bar p2 = 0,4 bar tout = 30 Sekunden PVOL = 0,0 Liter QA = dT Alternativ kann die Messung über einen Impuls von einer Steuerung (SPS) gestar-

tet werden. Der Impuls wird dabei über Q1 (Pin 4) als Eingangssignal an den Sensor gegeben. Im oberen Bereich des Displays wird immer der aktuelle Messwert angezeigt.

Bei der Messung können folgende Szenarien ablaufen: Versorgungsdruck der Anlage p0 < (Druck-) Schwellenwert p1 bzw p2 Nach dem Start der Messung geht der Sensor direkt in einen Fehlermodus, solan-

ge p0 nicht mindestens um 0,02 bar größer ist als der obere Schwellenwert p1. Das Display schlägt um in Rot. Im Display erscheint unter dem aktuellen Messwert „WARN“ und in der untersten Zeile erscheinen „p<p1“ sowie der Wert für p1 (z.B. „0,60“) bzw. „p<p2“ und der Wert für p2.

u Drücken Sie die mittlere Taste, um die Meldung zu quittieren und den Sensor

wieder in Messbereitschaft zu versetzen.

Versorgungsdruck p0 > p1 und Erreichen von tout vor Unterschreiten von p1 Nach dem Start der Messung läuft der Timer A los. Bis zum Erreichen von tout

wird der obere Schwellenwert p1 nicht erreicht. Während der Messung erscheint in der oberen Statuszeile „TimA“ mit der entsprechenden Zeitangabe in Sekunden und in der unteren Statuszeile „P>P1“ mit der Angabe des Wertes für P1, (z.B. „0.60“). Die Messung stoppt, sobald der Zeitwert für tout erreicht ist. In der oberen Statuszeile erscheint „DONE“, um anzuzeigen, dass die Messung abgeschlossen ist. In der unteren Statuszeile erscheinen alternierend die Werte für dP (Druckdifferenz zw. p0 und dem aktuellen Druck bei Erreichen von tout), dT (entspricht in diesem Fall tout) und dem Wert für QL (Absolutwert sofern ein Volumen vorgegeben, bzw. „- - - -QL“ sofern Vol = 0 beibehalten wurde).

u Drücken Sie die mittlere Taste, um die Meldung zu quittieren und den Sensor

wieder in Messbereitschaft zu versetzen.

Versorgungsdruck p0 > p1 und Unterschreiten von p1 vor tout Wird nach Start der Messung der obere Druckwert P1 unterschritten, so startet

die Messung von dT. In der oberen Statuszeile erscheint dann „MEAS“. In der unteren Zeile erscheinen alternierend die Werte für dP (Druckdifferenz zw. p0 und dem aktuellen Druck), für dT (Zeitraum in Sekunden seit Durchlaufen von p1) und QL. Nach Ablauf von tout erscheint „DONE“ in der oberen Statuszeile sowie alternierend das Ergebnis von dP, dT und QL in der unteren Statuszeile.

u Drücken Sie die mittlere Taste, um die Meldung zu quittieren und den Sensor

wieder in Messbereitschaft zu versetzen.

Versorgungsdruck p0 > p1 und Unterschreiten von p1 und p2 vor tout Wird nach Start der Messung der obere Druckwert P1 unterschritten, so startet

die Messung von dT. In der oberen Statuszeile erscheint dann „MEAS“. In der unteren Zeile erscheinen alternierend die Werte für dP (Druckdifferenz zw. p1 und p2), für dT (Zeitraum in Sekunden seit Durchlaufen von p1 bis zum Erreichen von p2) und QL. Nach Unterschreiten des unteren (Druck-) Schwellenwerts P2 wechselt die Displayfarbe von Grün nach Rot.

Eine Leckage ist vorhanden. Abb. 23 zeigt die schematische Darstellung der Leckagemessung.

In der oberen Statuszeile wird „DONE“ angezeigt sowie alternierend das Ergebnis von dP, dT und QL in der unteren Statuszeile.

u Drücken Sie die mittlere Taste, um die Meldung zu quittieren und den Sensor

wieder in Messbereitschaft zu versetzen.

9 Instandhaltung und Wartung

Das Gerät ist wartungsfrei.

u Verwenden Sie zur Reinigung ausschließlich Wasser und gegebenenfalls mil-

de Reinigungsmittel.

10 Demontage und Austausch

VORSICHT

Anlage steht unter hohem Druck! Verletzungsgefahr und Beschädigung der Anlage durch unkontrollierte Be-

triebszustände der Anlage.

u Schalten Sie den Anlagenteil, in dem der Drucksensor eingebaut ist, immer

spannungsfrei und drucklos, bevor Sie mit der Demontage beginnen.

Schalten Sie die Anlage spannungsfrei und drucklos.

Lösen und entfernen Sie alle Anschlüsse.

Lösen Sie den Drucksensor mit Hilfe eines Schraubenschlüssels vom Druckanschluss (Gewindeanschluss) oder ziehen Sie den Drucksensor geradlinig vom Steckanschluss ab.

Entsorgen Sie die Verpackung und verbrauchte Teile gemäß den Bestimmungen des Verwenderlandes.

11 Fehler- und Warnmeldungen

Bei Fehler- und Warnmeldungen blinken die Anzeigebereiche A und B (Abb. 2).

Anzeige Ursache Abhilfe

OL OVERPRESS Anliegender Druck >

Messbereichsende

UL UNDERPRES Anliegender Druck <

Messbereichsanfang ERR1 GEN.ERROR Allgemeiner Fehler Kontaktieren Sie uns! ERR2 SHORTOUT1 Kurzschluss an Ausgang 1

vorhanden ERR2 SHORTOUT2 Kurzschluss an Ausgang 2

vorhanden

ERR3 OVERVOLTG Versorgungsspannung >

ERR4 LOW VOLTG Versorgungsspannung <

30 V DC

17 V DC

ATT1 SHIFT RP1 Der Schaltpunkt ist unterATT1 SHIFT RP2

halb des gesetzten Rück-

schaltpunkts eingestellt.

Der Rückschaltpunkt wird

automatisch mit kleinst-

möglicher Hysterese un-

ter den neuen Schalt-

punkt gesetzt. ATT2 ADJ>LIMIT Beim Nullpunktabgleich

liegt der anliegende

Druck außerhalb der er-

laubten Grenze von 5%

der Spanne. LOCK KEYLOCKED Bei aktiver Eingabesperre

wird versucht, in den Pro-

grammiermodus zu ge-

langen. WARN (p<p1) p0 ist nicht mindestens

um 0,02 bar größer als

der obere Schwellenwert

p1.

Die Ausgänge schalten ab, wenn 30 V DC überschritten bzw. 17 V DC unter-

schritten werden. Wenn ein zweiter Schaltausgang vorhanden ist, können Sie diesen als Diagnose-

ausgang konfigurieren.

u Wählen Sie dazu in den erweiterten Programmierfunktionen (

meter „OUT2“ den Wert „DIA“ aus (siehe „Erweiterte Programmierfunktionen auswählen“).

Druck innerhalb des Messbereichs einstellen (siehe Abb. 21 und 22)

Kurzschluss beseitigen und Versorgungsspannung kurzfristig trennen, damit der Ausgang den Normalbetrieb wieder aufnehmen kann.

Versorgungsspannung richtig einstellen

Mittlere Taste drücken, um die Meldung zu quittieren

Passwort eingeben

Mittlere Taste drücken, um die Meldung zu quittieren

) für den Para-

AVENTICSTM PE5 | R412010843-BAL-001-AF | Deutsch 11

Der Diagnoseausgang und die digitalen Ausgänge verhalten sich im Fehlerfall wie folgt:

im Dis-

play

(Bereich

Digitale Ausgänge Diagnoseausgang

PNP-Mo-

dus

NPN-Mo-

dus

Push-Pull-

Modus

PNP-Mo-

dus

NPN-Mo-

dus

Push-Pull-

Modus

OL Normale Funktion Low UL

ERR1 Low ERR2 ERR3

nur Pull-

Down

High

nur Pull-

Low

nur Pull-

Down

nur Pull-

Down

Low

Down

High

nur Pull-

High

nur Pull-

Low

NPN acti-

Low NPN

Pull-Down

ERR4

12 Technische Daten

Allgemeine Daten

Abmessungen (B x H x T) 35 mm x 63 mm x 35 mm Gewicht ca. 45 g Anzeige LCD, vierstellig, hinterleuchtet Anzeige Systemdruck wählbar: bar, MPa, kPa, psi und inHg Aktualisierung der Anzeige einstellbar: 1000, 500, 200 und 100 ms Schutzart nach IEC 60529 IP65/67 mit montierten Anschlüssen Messbereiche –1…0 bar

–1…+1 bar

0…+6 bar Temperaturbereich Anwendung 0°C…60°C Temperaturbereich Lagerung -20°C…80°C relative Luftfeuchte < 90% Schockbelastung max. 30 g, xyz, DIN EN 60068-2-27

(11 ms, Schock mechanisch) Vibrationsbelastung max. 5 g, xyz nach IEC 60068-2-6

(10…150 Hz, Vibration bei Resonanz) Werkstoffe Gehäuse: Polycarbonat

Tasten: TPE

Befestigungsclip: POM

Dichtungen: NBR Anschluss M12 x 1, 4-polig:

(Ausgänge 2 x digital und Ausgänge 1 x

analog und 1 x digital)

5-polig:

(Ausgänge 2 x digital, 1 x analog, Lecka-

ge Modus: Ausgänge 1 x digital, 1 x

analog, Eingang 1 x digital) Versorgungsspannung Stromaufnahme

17 V DC…30 V DC, verpolungssicher

max. 40mA (24 V) elektrische Sicherheit Schutzklasse III Schaltausgänge PNP/NPN/Push-Pull einstellbar (bei Va-

riante mit IO-Link: Schaltausgang 1: IO-

Link/PNP und Schaltausgang 2: PNP/

NPN/Push-Pull umschaltbar) Funktion Schließer/Öffner, Fenster-/Hysterese-

funktion frei einstellbar Schaltspannung Versorgungsspannung - 2 V max. Schaltstrom pro Schaltausgang 100mA Schaltverzögerung 0 s…50 s (programmierbar) Schaltzeit ≤ 5 ms Diagnoseausgang Schaltausgang 2 konfigurierbar analoges Ausgangssignal Optional 4mA…20mA/0 V…10 V,

Automatische Umschaltung je nach an-

geschlossener Last oder fest einstellbar

Ausgangssignale invertierbar:

20mA…4mA/10 V…0 V

0…+10 bar –1…+10 bar 0…+12 bar

Allgemeine Daten

Bürdewiderstand bei Stromausgang < 600 Ohm Bürdewiderstand bei Spannungaus-

> 3 kOhm

gang Nichtlinearität ≤ ± 0,5 % der Spanne Genauigkeit ≤ ± 1,5 % der Spanne

≤ ± 2,0 % der Spanne inkl. Temperatur-

fehler Nichtwiederholbarkeit ≤ ± 0,2 % der Spanne Bemessungstemperaturbereich +10°C…+60°C zulässiges Medium Druckluft Druckluftqualität nach

ISO 8573-1:2010

max. Partikelgröße: ≤ 40 µm

Ölgehalt: 0…40 mg/m

Der Drucktaupunkt muss mindestens

15°C unter der Umgebungs- und Medi-

umstemperatur liegen und darf max.

3°C betragen. Druckluftanschlüsse 2 x G1/4 nach ISO 16030

1 x Steckanschluss 4 mm und 1 x G1/4

nach ISO 16030

Verwenden Sie zur Stromversorgung einen energiebegrenzten Stromkreis ge-

mäß UL 61010-3. Ausgabe, Abschnitt 9.4.

Durch den kapazitiven Eingangsstrom ist eine Reihenschaltung der Sensoren

nicht möglich.

13 Zubehör

Siehe Online-Katalog

AVENTICSTM PE5 | R412010843-BAL-001-AF | Deutsch 12

Contents

1 Abbreviations and Figures............................................................................................................................................................................................................ 14

2 Pin Assignment............................................................................................................................................................................................................................ 16

3 About This Documentation.......................................................................................................................................................................................................... 17

4 Notes on Safety ........................................................................................................................................................................................................................... 17

4.1 Intended use..................................................................................................................................................................................................................... 17

4.2 Personnel qualifications.................................................................................................................................................................................................... 17

4.3 General safety instructions................................................................................................................................................................................................ 17

4.4 Safety instructions related to the product and technology................................................................................................................................................ 17

4.5 General instructions on equipment and product damage ................................................................................................................................................. 17

5 Scope of Delivery ......................................................................................................................................................................................................................... 17

6 Device Description....................................................................................................................................................................................................................... 17

6.1 Device overview................................................................................................................................................................................................................ 17

7 Assembly ..................................................................................................................................................................................................................................... 18

7.1 Assembling the pressure sensor on a DIN rail .................................................................................................................................................................... 18

7.2 Assembling the pressure sensor with the mounting kit ..................................................................................................................................................... 18

7.3 Installing the pressure sensor with the control panel installation kit.................................................................................................................................. 18

7.4 Connecting the pneumatics.............................................................................................................................................................................................. 18

7.4.1 Connecting the double nipple to the G1/4 threaded connection ........................................................................................................................ 18

7.4.2 Connecting the push-in fitting............................................................................................................................................................................ 18

7.5 Electrical connection......................................................................................................................................................................................................... 18

8 Commissioning and Operation .................................................................................................................................................................................................... 18

8.1 Switching on the device .................................................................................................................................................................................................... 19

8.2 Selecting the information mode........................................................................................................................................................................................ 19

8.3 Display areas..................................................................................................................................................................................................................... 19

8.4 Selecting the programming mode .................................................................................................................................................................................... 19

8.5 Selecting menu items or parameters................................................................................................................................................................................. 19

8.6 Setting parameter values.................................................................................................................................................................................................. 19

8.7 Selecting the switching and resetting points or the extended programming functions ..................................................................................................... 19

8.8 Selecting the extended programming functions ............................................................................................................................................................... 20

8.9 Setting the switching points.............................................................................................................................................................................................. 20

8.10 Configuring the switch output .......................................................................................................................................................................................... 20

8.10.1 Setting the switch-on and reset delay ................................................................................................................................................................. 20

8.10.2 Setting the switching element function.............................................................................................................................................................. 21

8.11 Using the password function............................................................................................................................................................................................. 21

8.11.1 Assigning a new password or changing a password ............................................................................................................................................ 21

8.11.2 Resetting the password ...................................................................................................................................................................................... 21

8.12 Resetting previously set parameters ................................................................................................................................................................................. 21

8.13 Leak tester function .......................................................................................................................................................................................................... 21

8.13.1 Changing parameter values................................................................................................................................................................................ 21

8.13.2 Starting the leakage measurement .................................................................................................................................................................... 21

9 Service and Maintenance ............................................................................................................................................................................................................. 22

10 Disassembly and Exchange .......................................................................................................................................................................................................... 22

11 Error and Warning Messages........................................................................................................................................................................................................ 22

12 Technical Data............................................................................................................................................................................................................................. 22

13 Accessories.................................................................................................................................................................................................................................. 23

AVENTICSTM PE5 | R412010843-BAL-001-AF | English 13

1 Abbreviations and Figures

6 7

MA = 1Nm ±0,3 Nm

C2 E2

1 0

RP SP

1 0

Designation

DR/ DS

FH/ FL

MBA/MBE Start/end of measuring range OL Upper measuring range limit exceeded RP/

SP UL Level below lower measuring range limit LT Leak tester p1/LTP1 Upper pressure value/threshold value

p2/LTP2 Lower pressure value/threshold value for leakage measurement tout/TOUT Timeout/time period for leakage measurement dP Determined pressure difference of the leakage measurement PVOL Volume of the pressure system/lines to be measured TimA Timer A (time from start of measurement to reaching p1) DONE Leakage measurement completed p0/psupply System pressure/supply pressure dT Time/duration of leakage measurement QL Leak rate AMODE Analog output mode (dP or dT) MEAS Leakage measurement in progress Wait User Sensor ready for start of leakage measurement (waiting for user

Delay for the resetting point/switching point

Upper/lower window limit

Resetting point/switching point

Leakage measurement

command)

Fig.3: Hysteresis function in case of overpressure

Fig.4: Hysteresis function in case of underpressure

Fig.5: Window function

Fig.1: Device overview

Fig.6: Delays

Fig.2: Display areas

AVENTICSTM PE5 | R412010843-BAL-001-AF | English 14

Fig.7: Assembling the pressure sensor on a DIN rail

Fig.8: DIN rail with mounted pressure sensor

Ø 5,2 mm

28 mm

14,4 mm

max. R2

max. 5 mm

MA = max. 4 Ncm

NPT

max. 9 mm

MA = 2 ± 0,5 Nm

Fig.9: Fix the R412010405 mounting kit with two screws

Fig.13: Insert the front frame in the cut-out

Fig.14: Push the pressure sensor onto the front frame

Fig.10: Center the pressure sensor on the mounting kit and hook it in place

Fig.11: Mounting kit with mounted pressure sensor

Fig.12: Opening in the control panel

Fig.15: Attach the mounting kit at the lower mounting clip of the pressure sensor and let it catch

Fig.16: Fix in place and secure with mounting screws

Fig.17: Double nipples for pressure sensor (1 = O-ring, 2 = PTFE sealing ring)

AVENTICSTM PE5 | R412010843-BAL-001-AF | English 15

0 1 2 3 4 5

[bar] Dp Dp [psi]

200

400

600

800

1000

[kPa]

0,2

0,4

0,6

0,8

[MPa]

116

145

T[s]

Fig.18: Permissible period T (gray area) as a function of the pressure fluctuation

10,0

U [V]

MBA

10,0

U [V]

MBE

11,8

4,0 3,8

20,0

I [mA]

MBA

4,0 3,8

20,0

I [mA]

MBE

20,5

0,Start

∆t

out

Timer A

t [sec.]

∆p

0,End

V = volume

P = pressure

1 2

1 UB 2 OUT2 3 0V 4 OUT1

1 UB 2 analog 3 0V 4 OUT1

Δp

Fig.19: Connecting the push-in fitting

Fig.20: UL Recognized Component Mark for Canada and the United States

Fig.22: Behavior of the analog current outputs if levels exceed or fall below the measuring range

Fig.23: Leakage characteristic

Internally stored pa-

Adjustable parameters Output value

rameters

Fig.21: Behavior of the analog voltage outputs if levels exceed or fall below the measuring range

2 Pin Assignment

AVENTICSTM PE5 | R412010843-BAL-001-AF | English 16

Fig.24: Pin assignment, 4-pin

Pin Assignment

1 24V power supply (+) 2 Digital switch output 2 (PNP/NPN/push-pull, switchable) 3 0V power supply (-) 4 Digital switch output 1 (PNP/NPN/push-pull, switchable)

Pin Assignment

1 24V power supply (+) 2 Analog output (4 to 20mA/0 to 10V) 3 0V power supply (-) 4 Digital switch output 1 (PNP/NPN/push-pull, switchable)

Pin Assignment

1 UB 2 OUT2 3 0V 4 C/OUT1

1 UB 2 OUT2 3 0V 4 OUT1 / IN 5 analog

1 24V power supply (+) 2 Digital switch output 2 (PNP/NPN/push-pull, switchable) 3 0V power supply (-) 4 IO-Link/digital switch output 1 (PNP)

Fig.25: Pin assignment, 5-pin

Pin Assignment

1 24V power supply (+) 2 Digital switch output 2 (PNP/NPN/push-pull, switchable) 3 0V power supply (-) 4 Digital switch output 1 (PNP/NPN/push-pull)

in leakage mode: digital switch input PNP

5 Analog output (4 to 20mA/0 to 10V)

3 About This Documentation

This documentation is valid for PE5 series pressure sensors. This documentation is intended for installers, operators, and service technicians.

Only commission the product once you have obtained the system documentation and understood and complied with its contents.

• Observe the safety instructions and regulations of the country in which the product is used or operated.

• Only use AVENTICS products that are in perfect working order.

• Follow all the instructions on the product.

• Use only accessories and spare parts approved by the manufacturer.

• Comply with the technical data and ambient conditions listed in the product documentation.

• Never modify the product on your own authority.

• You may only commission the product if you have determined that the end product (such as a machine or system) in which the AVENTICS products are installed meets the country-specific provisions, safety regulations, and standards for the specific application.

4.4 Safety instructions related to the product and technology

CAUTION

Improperly installed compressed air lines! Danger of injury!

u Lay the compressed air lines so that no one can trip over them.

CAUTION

Dangerous system operating states if the pressure sensor is disconnected from the voltage source during operation!

Danger of injury and system damage from uncontrolled system operating states.

u Do not disconnect the pressure sensor from the voltage source during op-

eration.

4 Notes on Safety

The product has been manufactured according to the accepted rules of current technology. Even so, there is danger of injury and damage to equipment if the following chapter and safety instructions of this documentation are not followed.

Read these instructions completely before working with the product.

Keep this documentation in a location where it is accessible to all users at all times.

Always include the documentation when you pass the product on to third parties.

4.1 Intended use

The pressure sensor is a pneumatic device for the monitoring of pressure values. It is intended for application in a machine or system. It may be operated only in the installed state.

u Use within the limits listed in the technical data.

The product is intended for professional use only. Improper use includes installing the pressure sensor in hydraulic systems or ap-

plying aggressive or flammable gases, or liquids, to it. No liability is assumed for any damages resulting from improper use. The user

alone bears the risks of improper use of the product.

4.2 Personnel qualifications

The work described in this documentation requires basic mechanical and pneumatic knowledge, as well as knowledge of the appropriate technical terms. In order to ensure safe use, these activities may therefore only be carried out by qualified technical personnel or an instructed person under the direction and supervision of qualified personnel.

Qualifiedpersonnel are those who can recognize possible hazards and institute the appropriate safety measures, due to their professional training, knowledge, and experience, as well as their understanding of the relevant regulations pertaining to the work to be done. Qualified personnel must observe the rules relevant to the subject area.

4.3 General safety instructions

• Observe the regulations for accident prevention and environmental protection.

4.5 General instructions on equipment and product damage

NOTICE

Mechanical loads! Damage to the device!

Make sure that you never expose the device to mechanical loads or mount it with mechanical stress.

Avoid mechanical stress when connecting the pneumatic tubing and the electrical connection.

Make sure that the device is not damaged by falling parts or incorrect tool usage.

5 Scope of Delivery

• 1 pressure sensor with or without leak tester function

• 1 blanking screw, mounted

• 1 set of operating instructions

6 Device Description

The pressure sensor is used as a switch in signaling, control, and regulation circuits. It monitors the applied relative pressure and converts it, depending on the version and the set switching points or functions, into a digital switch signal or analog current or voltage signal. The switching behavior is presented in Figs. 3 to

6. The pressure sensor with leak tester has an additional integrated function to check closed compressed air systems or individual sections for leakages.

6.1 Device overview

See Fig.1

Display

Electrical connection, M12x1

Threaded connection, G1/4, with blanking screw, on the rear

Control panel with three buttons

Mounting clip for hat rail (DIN EN 60715, 35 x 7.5; 35 x 15) or mounting kit

Push-in fitting, 4mm, bottom

AVENTICSTM PE5 | R412010843-BAL-001-AF | English 17

Threaded connection, G1/4, bottom

7 Assembly

CAUTION

Danger of injury from uncontrolled operation If the system is under electrical voltage and/or pressure during assembly of the

pressure sensor, this may lead to uncontrolled responses and, as a result, to injuries to personnel or damage to the system.

u Always make sure the relevant system component is not under pressure or

voltage before connecting pneumatics or electrics for the pressure sensor!

7.1 Assembling the pressure sensor on a DIN rail

Mount the DIN rail (DIN EN 60715; 35mm x 15mm/7.5mm) in a suitable manner.

Insert the pressure sensor in the DIN rail at the lower mounting clip and tilt the pressure sensor towards the top until it catches (Fig.7).

7.2 Assembling the pressure sensor with the mounting kit

Attach the mounting kit to your mounting surface with 2 screws (Fig.9).

Center the pressure sensor in the mounting kit at the lower mounting clip and tilt the pressure sensor towards the top until it catches (Figs.10 and 11).

7.3 Installing the pressure sensor with the control panel in-

stallation kit

The control panel installation kit consists of a front frame and mounting kit. The sheet metal thickness may not exceed 5mm.

For the dimensions and tolerances for the cut-out, see Fig.12.

Insert the front frame into the cut-out from the front (Fig.13).

Push the pressure sensor onto the front frame from the back until the snapfits catch (Fig.14).

Insert the mounting kit into the pressure sensor at the lower mounting clip and tilt the kit towards the top until it catches (Fig.15).

Turn the two mounting screws in until sufficient tensile force fixes the pressure sensor (Fig.16). Tightening torque: max. 4Ncm (tighten slightly)

Fix both mounting screws with counter nuts.

7.4 Connecting the pneumatics

CAUTION

Danger of injury due to unsuitable compressed air tubing! Unsuitable compressed air tubing may disconnect from the device under pres-

sure and result in injury.

u Only use AVENTICS tubing.

CAUTION

Damage to the device! Incorrect fittings can damage the device. Non-compliance with the limit values can damage the device.

Do not use fittings with a conical thread! Only use fittings with axial sealing at the outer flange, with a maximum insertion depth of 9mm (Fig.17).

Comply with the limits for pressure and temperature (see “Technical Data”).

Depending on your order, the device is equipped with either a G1/4 thread connection or a push-in fitting. You can adjust the G1/4 thread connection to your application using double nipples.

u Close the unused compressed air connection with the blanking screw

mounted on the rear. Tightening torque: 1 Nm ±0.3 Nm

7.4.1 Connecting the double nipple to the G1/4 threaded connection

Double nipples with G1/4 or G1/8 threads have a PTFE sealing ring (Fig.17). Seal double nipples with NPT thread with liquid sealant or PTFE tape, and align where necessary.

On the side with the O-ring (Fig.17), screw the double nipple onto the pressure sensor. Tightening torque: 2 + 0.5Nm.

Using a 17mm wrench, screw the pressure sensor with the attached double nipple into the provided mounting thread until the seal is completely screwed in.

A double nipple with a PTFE ring may be turned a maximum of 3/4 of a rotation back or forth during alignment.

Make sure that the PTFE ring is completely screwed in and check for leaktightness.

7.4.2 Connecting the push-in fitting

See Fig.19 To connect pneumatic lines to push-in fittings, slide the tubing up to the stop in

the push-in fitting and gently tug to see if the tubing is tightly inserted.

u Insert the pneumatic tubing (Ø 4mm, 5/32") into the push-in fitting of the

pressure sensor.

7.5 Electrical connection

See Figs.24, 25 The pressure sensor is available in four versions:

• Output signal 2x digital

• Output signal 1x digital, 1x analog

• Output signal 1x IO link, 1x digital

• Output signal 2x digital, 1x analog

(in leakage mode: output signal 1x digital, 1x analog, input signal 1x digital)

For your version see the rating plate.

Please note the pin assignments of the plug.

Use only AVENTICS connecting cables to connect the pressure sensor. The length must not exceed 30m.

Use shielded cables if the pressure sensor is exposed to strong electromagnetic fields.

Attach the M12x1 connector on the connecting cable to the device plug. Max. torque: 0.6Nm

Further information on the IO-Link sensor can be found in the “IO-Link” package insert, R412023190.

8 Commissioning and Operation

CAUTION

Dangerous system operating states from incorrect settings or if the maximum/ minimum operating voltage is exceeded!

Danger of injury and system damage from uncontrolled system operating states.

Do not make any improper changes to the pressure sensor during operation. Note that the previous settings become immediately effective if the center button is pressed!

Immediately exchange defective pressure sensors.

Do not disconnect the pressure sensor from the voltage source during operation!

CAUTION

Danger caused by the repeated compression of the pressurized air! The device heats up beyond the permissible limit.

Avoid repeated compression of the pressurized air.

For the permissible period T as a function of the pressure fluctuation Δp, see Fig.18.

AVENTICSTM PE5 | R412010843-BAL-001-AF | English 18

NOTICE

Damage due to sharp objects! The device may be damaged.

u Never operate the device with tools or sharp objects.

Before commissioning the system, the following steps must have been carried out and completed:

• You have fully assembled and connected the pressure sensor.

• You have carried out the presettings and configuration. You can now pressurize the system part to which the pressure sensor is con-

nected.

8.1 Switching on the device

After connecting to the power supply, all segments of the display are illuminated for 2s in the basic color and then for 2s in the warning color.

u Check the error-free function of all segments during this time.

The device will then display the manufacturer name and device designation for 2s. Afterwards, the device changes to the display mode.

The measuring and switching functions are operational in the display mode.

In the case of an electrical start-up, the device may already show a value in a pressure-free state (physical effect). During commissioning, perform a zero point offset in the EF extended program function with the function “0SET”.

The device switches off the display in the energy saving mode. Pushing one of the buttons reactivates the display for 5s.

To switch on the energy saving mode:

u In the extended programming functions, select the value “OFF” for the pa-

rameter “DISC” (see “Selecting the extended programming functions”).

8.2 Selecting the information mode

The pressure sensor is in display mode:

u Press and hold the arrow pointing upwards for at least 3s.

The pressure sensor is now in the information mode.

The device displays the following parameters in sequence for 3s each:

• SP1/FH1 (setting for switching point 1 or upper window limit1)

• RP1/FL1 (setting for resetting point 1 or lower window limit 1)

• SP2/FH2 (setting for switching point 2 or upper window limit2)

• RP2/FL2 (setting for resetting point 2 or lower window limit 2)

• Analog output (electrical output signal in mA or V)

• LOW (minimum applied pressure value stored since the last reset)

• HIGHds (maximum applied pressure value stored since the last reset) To exit the information mode:

u Press both arrow buttons at the same time.

The pressure sensor is now in the display mode.

8.3 Display areas

The display areas differ between the pressure sensor and the pressure sensor with additional leak tester function (Fig.2).

Table1: Pressure sensor

Display areas Display mode Programming

A Display of applied

pressure

B Key symbol (if key

lock is activated), set pressure unit

C1/C2 Ready for measure-

ment display (“WAIT”/“USER”)

D1/D2 D2: “Leakage measure-

E1/E2 E1: Timer in seconds un-

mode

Value of the selected parameter

Selected parameter

Measurement mode

Display of applied pressure

Set pressure unit

C1: Leakage state (Wait User, MEAS, DONE) or TimA until P1 is reached, error message (“WARN”) in case of insufficient supply pressure, “DONE” after (error-free) completion of the measurement C2: Alternating between QL, dT, dP, or P>P1 until P1 is reached, or P<P2 until P2 is reached

ment activation" state

til P1 is reached E2: Measured values QL, dT, dP

8.4 Selecting the programming mode

The pressure sensor is in display mode:

u Press the arrow pointing downwards for at least 2s.

The pressure sensor is now in the programming mode. The measuring and switching functions continue.

If you do not make an entry for more than 15s, the device automatically switches back to the display mode.

8.5 Selecting menu items or parameters

The pressure sensor is in the programming mode: The device displays menu items and selectable parameters in the display area B

(Fig.2).

u Use the two arrow buttons to select the menu item or parameter to be set.

To confirm the menu item or parameter:

u Press the center button.

The menu item will be implemented or you can set the parameter values.

8.6 Setting parameter values

The pressure sensor is in the programming mode: The device displays parameter values in the display area A (Fig.2). The display areas C1/2 and D1/2 show the currently set parameter values.

Use the two arrow buttons to select the parameter value to be set.

Press the center button to confirm the parameter value.

The setting becomes active, although the device is still in the programming mode.

Display areas Display mode Programming mode

A Display of applied pressure Value of the selected param-

B Key symbol if key lock is acti-

vated, set pressure unit C1/C2 Set switching thresholds Additional information D1/D2 Switching state, switch output

1/2 E1/E2 Value set for switching thresh-

olds

Table2: Pressure sensor with leak tester function

eter Selected parameter

Switching state, switch output 1/2

Value set for switching thresholds

8.7 Selecting the switching and resetting points or the extended programming functions

The pressure sensor is in the programming mode:

u Press one of the two arrow buttons until the desired switching point (

SP2

), the resetting point ( ming functions (EF) appears on the display. The following displays appear in sequence:

Display

RP1, RP2

) or the display for the extended program-

Explanation

Switching point 1 or upper window limit 1 Value range: Factory setting:

Resetting point 1 or lower window limit 1 Value range:

min: MBA +0.2% of the range; max: MBE

MBE

min: MBA; max. MBE -0.2% of the range

SP1,

AVENTICSTM PE5 | R412010843-BAL-001-AF | English 19

Display

Display mode –

In the window mode, the switching and resetting points SPx and RPx are called

FHx and FLx.

Press the center arrow button to confirm the selection.

You can now enter the parameter values for the switching points.

Explanation

Factory setting: Switching point 2 or upper window limit 2 (if second switch

output is present) Value range: Factory setting:

Resetting point 2 or lower window limit 2 (if second switch output is present) Value range:

Factory setting: Extended programming functions (see “Selecting the ex-

tended programming functions”)

MBE -10%

min: MBA +0.2% of the range; max: MBE

MBE

min: MBA; max. MBE -0.2% of the range

MBE -10%

8.8 Selecting the extended programming functions

The pressure sensor is in the programming mode:

Press one of the two arrow buttons repeatedly until “EF” appears in the display.

Press the center button to go to the extended functions.

Press one of the two arrow buttons repeatedly until the desired parameter appears in the display.

Display Explanation

Reset the parameters to the factory settings (also resets the stored HIGH and LOW values) Value range:

Switching delay1 Value range:

Reset delay1 Value range:

Switching delay2 (if second switch output is present) Value range:

Reset delay2 (if second switch output is present) Value range:

Switching function, switch output1

• Hysteresis function, normally open (HNO)

• Hysteresis function, normally closed (HNC)

• Window function, normally open (FNO)

• Window function, normally closed (FNC) Value range: Switching function, switch output2 (if second switch out-

put is present)

• Hysteresis function, normally open (HNO)

• Hysteresis function, normally closed (HNC)

• Window function, normally open (FNO)

• Window function, normally closed (FNC)

• Diagnostic function (DIA) Value range:

HNO Switching logic of the switch outputs: PNP/NPN/push-pull

(applies to both switch outputs if second switch output is present) Value range:

If an analog output is present:

• Output signal 4 to 20mA (I)

• Inverted output signal 20 to 4mA (IINV)

• Output signal: 0 to 10V (U)

• Inverted output signal 10 to 0V (UINV)

YES, NO /

0 to 50s/

HNO, HNC, FNO, FNC/

HNO, HNC, FNO, FNC, DIA /

PNP, NPN, P/P /

factory setting:

–

0s

factory setting:

PNP

HNO

Display Explanation

• Automatic detection depending on the current ohmic load

• (non-inverted output signals) (AUTO)

Value range: Setting the pressure unit in the display

Value range: Zero point offset correction max. 5%

Value range:

• Display of the switching points or window limits in the display areas C and E (Fig.2)(SPRP)

• Display of the LOW/HIGH values in the display areas C and E (LoHi)

Value range: Update of the display (display update)

Value range: Factory setting:

Electronically invert each display field Value range:

Color in the display

• Red for p < SP or FL SP or p < FL or p > FH (OD)

• Red for p > SP or p < FL or p > FH, and green for p < SP or FL < p < FH (DU)

• Always red (without color change) (RED)

• Always green (without color change) (GRN)

• Display OFF (energy saving mode, pushing one of the buttons activates the display for 5s): (OFF)

Value range: Display of the maximum applied pressure value

Value range: Display of the minimum applied pressure value

Value range: Reset the HIGH and LOW values

Value range: Set the password for the display lock

Password “0000” = no password entry required Value range:

16-character alphanumeric measuring point number Value range:

Return to the display mode

I, IINV, U, UINV, AUTO /

BAR, MPA, KPA, PSI, inHg/

factory setting:

– /

SPRP, LoHi /

1/2/5/10 updates per second

5 per second

YES, NO /

OD, DU, RED, GRN, OFF /

no setting options /

YES, NO /

factory setting:

– /

factory setting:

– /

factory setting:

–

SPRP

–

factory setting:

–

none

AUTO

BAR

MBA

MBE

8.9 Setting the switching points

The pressure sensor is in the programming mode:

Press the arrow pointing downwards to show the SP1 menu item.

Press the center button to enable setting the switching point.

Use both arrow buttons to set the desired switching point. The following applies: | RPx | < | SPx |, SPx ≠ 0. Exception for -1 to +1 bar (For RP = 0, selecting SP < 0 or SP > 0 allows switching between vacuum and overpressure switching behavior). RP = 0: Switching between SP+ and SP– possible. RP (Pmin ... SP - 1 digit) for SP > 0: Overpressure sensor behavior RP (Pmax ... SP + 1 digit) for SP < 0: Vacuum sensor behavior

Confirm the set value by pressing the center button briefly.

Repeat steps 1 to 4 to set the resetting pointRP1, switching pointSP2 and resetting pointRP2, one after the other.

After you have entered the last switching point, you can go back to display mode by simultaneously or repeatedly pressing both arrow buttons, or press the center button to change to the EF menu.

8.10 Configuring the switch output

8.10.1 Setting the switch-on and reset delay

Select menu item

Set the desired switch-on or reset delay with the two arrow buttons.

DS1

DR1

and press the center button.

AVENTICSTM PE5 | R412010843-BAL-001-AF | English 20

Press the center button to accept the selected value.

Select menu item output2.

Repeat steps 2 and 3.

DS2

DR2

and press the center button to set the values for

8.10.2 Setting the switching element function

Press the lower arrow to show the menu item

Press the center button to enable selecting the switching element function.

Select the desired switching element function with one of the two arrow buttons.

Press the center button to accept the selected switching element function.

OUT1

OUT2

8.11 Using the password function

You can protect the pressure sensor from unauthorized access by entering a password. If a password has been assigned, settings can only be changed if the password is entered.

Password “2677” is reserved for resetting the password. If the first chosen password is “2677”, the password is not reset.

8.11.1 Assigning a new password or changing a password

The pressure sensor is in the extended programming functions (EF).

Select menu item The last selected password appears in the display.

Use one of the two arrow buttons to select a password consisting of a 4-digit code.

Press the center button to accept the selected setting.

By setting “0000” you turn off the password function.

PAS

and press the center button.

8.11.2 Resetting the password

If the password is reset, the pressure sensor continues to use the set parameters.

u Enter the password “2677”.

The password is reset.

Make sure the system part in which the pressure sensor is installed is not under pressure or voltage.

Disconnect the pressure sensor from the supply voltage.

Hold down both arrowbuttons and the center button while you reconnect the pressure sensor to the supply voltage.

The password function is switched off and all previous settings are returned to the factory settings.

8.12 Resetting previously set parameters

The pressure sensor is in the extended programming functions (EF).

Select menu item

Select the setting

Press the center button to confirm the selection.

All parameters now reflect the factory settings.

RES

and press the center button.

YES

with one of the two arrow buttons.

8.13 Leak tester function

8.13.1 Changing parameter values

Setting LTP1 (changing values)

Press the arrow pointing downwards for more than 2s. This takes you to the LTP1 setting.

Press the center button to change this setting.

Use the two arrow buttons to change the values and the press the center arrow button again to accept the desired value.

Setting LTP2 (duration of measurement)

Press the arrow pointing downwards for more than 2s. This takes you to the LTP2 setting.

Repeat the steps as described under setting LTP1.

Press the arrow pointing downwards and then press the center button to confirm.

Use both arrow buttons to set the TOUT measurement duration (in seconds, from 1 to 9999) and then press the center button to confirm.

Setting the system/system section volume (if known)

Press the arrow pointing downwards to go to the menu for setting the volume and then press the center button to confirm.

Set the values with the two arrow buttons.

At the end of the measurement, the display shows the leak rate information in L/ min.

SET AMODE

Press the arrow pointing downwards to go to the SET AMODE menu and then press the center button to confirm.

Use the two arrow buttons to select the value to be transmitted via the analog output, either the measurement duration (dT) or the pressure difference (dP).

STOP LT

Press the arrow pointing downwards to go to the STOP LT menu and then press the center button to confirm.

Use the two arrow buttons to select if you want to use the sensor in leakage mode (select NO) or as a pressure sensor (select YES), and then press the center button to confirm.

Press the arrow pointing downwards. The sensor is set to measurement readiness in the corresponding mode.

8.13.2 Starting the leakage measurement

After connecting the sensor to the power supply, it displays the corresponding firmware version “FWv x.xx”. The display shows the initialization "PE5 Aventics", the current system pressure p0 as well as “Wait” and “User” in the lower two lines.

u Press the center button for > 200 ms to start the measurement with the pre-

set parameters.

The factory setting is: p1 = 0.6 bar p2 = 0.4 bar tout = 30 seconds PVOL = 0.0 liters QA = dT Alternatively, the measurement can be started with a pulse from a control (PLC).

The pulse is sent to the sensor as an input signal via Q1 (pin 4). The upper part of the display always shows the current measured value.

The following scenarios can occur during the measurement: System supply pressure p0 < (pressure) threshold value p1 or p2 After starting the measurement, the sensor immediately enters an error mode if

the value for p0 is not at least 0.02 bar higher than the upper threshold value p1. The display changes to red. “WARN” is shown below the current measured value, and “p<p1” as well as the value for p1 (e.g. “0.60”), or “p<p2” and the value for p2 appear in the bottom line.

u Press the center button to acknowledge the message and return the sensor to

measurement readiness.

Supply pressure p0 > p1 and reaching tout before value falls below p1 Timer A starts after the start of the measurement. The upper threshold value p1

is not reached by the time tout is reached. During the measurement, “TimA” appears in the upper status bar with the corresponding time in seconds, and in the lower status bar “P>P1” appears with the value for p1 (e.g. “0.60”). The measurement stops as soon as the time value for tout is reached. “DONE” appears in the upper status bar to indicate that the measurement has been completed. In the lower status bar, the display alternates between the values for dP (pressure difference between p0 and the current pressure when tout is reached), dT (corresponds to tout in this case), and the value for QL (absolute value if a volume has been specified, or “- - - -QL” if the setting Vol = 0 has been retained).

u Press the center button to acknowledge the message and return the sensor to

measurement readiness.

Supply pressure p0 > p1 and value below p1 before reaching tout If the upper pressure value p1 is not reached after the start of the measurement,

measurement of dT starts. “MEAS” then appears in the upper status bar. In the lower status bar, the display alternates between the values for dP (pressure difference between p0 and the current pressure), dT (time period in seconds since

AVENTICSTM PE5 | R412010843-BAL-001-AF | English 21

passing through p1), and QL. After tout has expired, “DONE” appears in the upper status bar, and the values for dP, dT, and QL appear alternately in the lower status bar.

u Press the center button to acknowledge the message and return the sensor to

measurement readiness.

Supply pressure p0 > p1 and values below p1 and p2 before reaching tout If the upper pressure value P1 is not reached after the start of the measurement,

measurement of dT starts.“MEAS” then appears in the upper status bar. In the lower status bar, the display alternates between the values for dP (pressure difference between p1 and p2), dT (time period in seconds since passing through p1 until reaching p2), and QL. If the value falls below the lower (pressure) threshold P2, the display color changes from green to red.

There is a leak. Fig.23 shows a schematic depiction of the leakage measurement. “DONE” appears in the upper status bar, and the values for dP, dT, and QL appear

alternately in the lower status bar.

u Press the center button to acknowledge the message and return the sensor to

measurement readiness.

9 Service and Maintenance

The device is maintenance-free.

u Only use water and, if necessary, a mild cleaning agent for cleaning.

10 Disassembly and Exchange

CAUTION

System is under high pressure! Danger of injury and system damage from uncontrolled system operating

states.

u Make sure that the system component in which the pressure sensor is in-

stalled is not under pressure or voltage before beginning disassembly.

Make sure that the system is not under voltage or pressure.

Loosen and remove all connections.

Loosen the pressure sensor from the (threaded) pressure connection using a wrench, or pull the pressure sensor straight out of the push-in fitting.

Dispose of the packaging and used parts in accordance with the regulations of the country where used.

11 Error and Warning Messages

The display areas A and B blink in case of error and warning messages (Fig.2).

Display Cause Remedy

OL OVERPRESS Applied pressure > end of

UL UNDERPRES Applied pressure < start of

ERR1 GEN.ERROR General error Contact us! ERR2 SHORTOUT1 Short-circuit present at

ERR2 SHORTOUT2 Short-circuit present at

ERR3 OVERVOLTG Supply voltage > 30VDC1)Correct the setting of the ERR4 LOW VOLTG Supply voltage < 17VDC ATT1 SHIFT RP1 The switching point is set ATT1 SHIFT RP2

measuring range

the measuring range

output1

output2

below the existing resetting point. The resetting point is automatically set with the smallest possible hysteresis below the new switching point.

Set the pressure within the measuring range (see Figs.21 and 22)

Rectify short-circuit and disconnect the supply voltage temporarily so that the output returns to normal operation.

supply voltage

Press the center button to acknowledge the message

Display Cause Remedy

ATT2 ADJ>LIMIT During zero point adjust-

LOCK KEYLOCKED If the key lock is active,

WARN (p<p1) The value for p0 is not at

The outputs switch off if the supply voltage exceeds 30VDC or falls below

17VDC. If a second switch output is present, you can configure it as a diagnostic output.

u In the extended programming functions (

parameter “OUT2” (see “Selecting the extended programming functions”).

The diagnostic output and the digital outputs behave as follows in case of an error:

Display

(area A)

OL Normal function Low UL

ERR1 Low ERR2 ERR3 ERR4

PNP

mode

Only pull-

down

ment, the applied pressure is outside the permissible limit of 5% of the range.

the system will attempt to go into the programming mode.

least 0.02 bar higher than the upper threshold value p1.

Digital outputs Diagnostic output

NPN

mode

High

Only pull-

Push-pull

mode

Low

Only pull-

down

Press the center button to acknowledge the message

Enter password

Press the center button to acknowledge the message

), select the value “DIA” for the

PNP

mode

Only pull-

down

Low

Only pull-

down

NPN

mode

High

Only pull-

High

Only pull-

Push-pull

mode

Low

NPN ac-

tive

Low NPN

Pull-down

12 Technical Data

General data

Dimensions (WxHxD) 35mm x 63mm x 35mm Weight Approx. 45g Display LCD, 4-digit, backlit System pressure display Selectable: bar, MPa, kPa, psi and inHg Update of the display Settable: 1000, 500, 200, and 100 ms Protection class acc. to IEC60529 IP65/67 with assembled connection

Measuring ranges –1to0bar

Operating temperature range 0to60°C Storage temperature range -20to80°C Relative humidity < 90% Shock load Max. 30g, xyz, DINEN60068-2-27

Vibration load Max. 5g, xyz acc. to IEC60068-2-6

Materials Housing: polycarbonate

Port M12x1, 4-pin:

ports

0to+10 bar –1to+1bar 0to+6 bar

(11ms, mechanical shock)

(10to150Hz, vibration at resonance)

Buttons: TPE Mounting clip: POM Seals: NBR

(outputs 2x digital and outputs 1x analog and 1x digital)

5-pin: (outputs 2x digital, 1x analog, leakage mode: outputs 1x digital, 1x analog, input 1x digital)

–1to+10bar

0to+12 bar

AVENTICSTM PE5 | R412010843-BAL-001-AF | English 22

General data

Supply voltage

17 to 30VDC, protected against polarity reversal

Current consumption

Max. 40mA (24V) Electrical safety Protection class III Switch outputs PNP/NPN/push-pull, selectable (for the

version with IO link: switch output 1: IO

link/PNP and switch output 2: PNP/

NPN/push-pull, selectable) Function Opener/closer, window/hysteresis

function freely adjustable Switching voltage Supply voltage - 2V Max. switching current per switch out-

100mA put

Switching delay 0 to 50s (programmable) Switching time ≤5ms Diagnostic output Switch output 2 configurable Analog output signal Optional 4 to 20mA, 0 to 10V, auto-

matic switching depending on the con-

nected load or settable to a fixed value

Output signals invertible: 20 to 4mA,

10 to 0V Ohmic load for current output <600ohms Ohmic load for voltage output > 3kiloohms Non-linearity ≤ ±0.5% of the range Accuracy ≤ ±1.5% of the range

≤ ±2.0% of the range including temper-

ature error Non-repeatability ≤ ±0.2% of the range Measuring temperature range +10to+60°C Permissible medium Compressed air Compressed air quality acc. to

ISO 8573-1:2010

Max. particle size: ≤ 40µm

Oil content: 0 to 40mg/m

The pressure dew point must be at least

15°C below the ambient and medium

temperatures and must not exceed

3°C. Pneumatic ports 2x G1/4 acc. to ISO 16030

1x push-in fitting, 4mm, and 1x G1/4

acc. to ISO16030

For power supply, use a limited-energy circuit according to clause9.4 of stan-

dard UL61010, 3rd edition.

Due to the capacitive input current, the sensors cannot be connected in series.

13 Accessories

See online catalog

AVENTICSTM PE5 | R412010843-BAL-001-AF | English 23

Sommaire

1 Abréviations et illustrations ......................................................................................................................................................................................................... 25

2 Affectation des broches ............................................................................................................................................................................................................... 27

3 A propos de cette documentation ............................................................................................................................................................................................... 28

4 Consignes de sécurité.................................................................................................................................................................................................................. 28

4.1 Utilisation conforme ......................................................................................................................................................................................................... 28

4.2 Qualification du personnel................................................................................................................................................................................................ 28

4.3 Consignes générales de sécurité ....................................................................................................................................................................................... 28

4.4 Consignes de sécurité selon le produit et la technique ...................................................................................................................................................... 28

4.5 Consignes générales concernant les dégâts matériels et les endommagements du produit.............................................................................................. 28

5 Fourniture ................................................................................................................................................................................................................................... 28

6 Description de l’appareil .............................................................................................................................................................................................................. 28

6.1 Vue d’ensemble de l’appareil............................................................................................................................................................................................ 29

7.1 Montage du capteur de pression sur rail DIN..................................................................................................................................................................... 29

7.2 Montage du capteur de pression à l’aide du kit de fixation ................................................................................................................................................ 29

7.3 Montage du capteur de pression à l’aide du kit de montage sur pupitre............................................................................................................................ 29

7.4 Raccordement pneumatique ............................................................................................................................................................................................ 29

7.4.1 Raccordement du manchon double sur le raccord fileté G1/4 ............................................................................................................................ 29

7.4.2 Raccordement du raccord instantané................................................................................................................................................................. 29

7.5 Raccordement électrique.................................................................................................................................................................................................. 29

8 Mise en service et fonctionnement .............................................................................................................................................................................................. 30

8.1 Mise en marche de l’appareil............................................................................................................................................................................................. 30

8.2 Sélection du mode information......................................................................................................................................................................................... 30

8.3 Zones d’affichage ............................................................................................................................................................................................................. 30

8.4 Sélection du mode programmation .................................................................................................................................................................................. 31

8.5 Sélection d’un point de menu ou d’un paramètre ............................................................................................................................................................. 31

8.6 Réglage des valeurs de paramètre..................................................................................................................................................................................... 31

8.7 Sélection de points de commutation et points de commutation vers un niveau inférieur ou de fonctions de programmation avancées ........................... 31

8.8 Sélection des fonctions de programmation avancées........................................................................................................................................................ 31

8.9 Paramétrage des points de commutation ......................................................................................................................................................................... 32

8.10 Configuration de la sortie de commutation....................................................................................................................................................................... 32

8.10.1 Paramétrer la décélération de commutation et de commutation vers un niveau inférieur .................................................................................. 32

8.10.2 Paramétrage de la fonction d’élément de commutation .................................................................................................................................... 32

8.11 Utilisation de la fonction mot de passe.............................................................................................................................................................................. 32

8.11.1 Attribution ou modification d’un mot de passe .................................................................................................................................................. 32

8.11.2 Réinitialisation du mot de passe ......................................................................................................................................................................... 32

8.12 Réinitialisation des paramètres réglés ............................................................................................................................................................................... 32

8.13 Fonction de testeur d’étanchéité ...................................................................................................................................................................................... 32

8.13.1 Modification des valeurs de paramètre ............................................................................................................................................................... 32

8.13.2 Démarrage de la mesure des fuites..................................................................................................................................................................... 33

9 Entretien et maintenance ............................................................................................................................................................................................................ 33

10 Démontage et remplacement ..................................................................................................................................................................................................... 33

11 Messages d’erreur et d’avertissement ......................................................................................................................................................................................... 33

12 Données techniques .................................................................................................................................................................................................................... 34

13 Accessoires.................................................................................................................................................................................................................................. 34

AVENTICSTM PE5 | R412010843-BAL-001-AF | Français 24

1 Abréviations et illustrations

6 7

MA = 1Nm ±0,3 Nm

C2 E2

1 0

RP SP

1 0

Désignation

DR / DS

FH / FL

MBA/ MBE Début/ Fin de la plage de mesure OL Limite supérieure de la plage de mesure dépassée RP /

SP UL Limite inférieure de la plage de mesure dépassée LT Testeur d’étanchéité p1/LTP1 Valeur de pression maximale/ seuil de tolérance supérieur

p2/LTP2 Valeur de pression minimale/ seuil de tolérance inférieur de la me-

tout/TOUT Limite de temps / période de la mesure des fuites dP Différence de pression constatée de la mesure de fuites PVOL Volume du système / des conduites sous pression à mesurer TimA MinuterieA (temps du début de la mesure jusqu’à l’atteinte de p1) DONE Mesure des fuites terminée p0/psupply Pression du système / pression d’alimentation dT Valeur temps / durée de la mesure des fuites QL Débit de fuite AMODE Mode sortie analogique (dP ou dT) MEAS Mesure des fuites en cours Wait User Capteur prêt au démarrage de la mesure de fuite (en attente d’utili-

Durée de décélération pour point de commutation vers un niveau inférieur / point de commutation

Limite supérieure/inférieure de la fenêtre

Point de commutation vers un niveau inférieur/ Point de commutation

Mesure des fuites

sure des fuites

sation par l’utilisateur)

Fig.3: Fonction hystérèse avec surpression

Fig.4: Fonction hystérèse avec dépression

Fig.5: Fonction de fenêtre

Fig.1: Vue d’ensemble de l’appareil

Fig.6: Durées de décélération

Fig.2: Zones d’affichage

AVENTICSTM PE5 | R412010843-BAL-001-AF | Français 25

Fig.7: Montage du capteur de pression sur rail DIN

Fig.8: Rail DIN avec capteur de pression monté

Ø 5,2 mm

28 mm

14,4 mm

max. R2

max. 5 mm

MA = max. 4 Ncm

Fig.9: Fixation du kit de fixationR412010405 avec 2vis

Fig.13: Insertion du cadre frontal dans la découpe

Fig.14: Positionnement du capteur de pression sur le cadre frontal

Fig.10: Positionnement du capteur de pression au centre du kit de fixation et accrochage

Fig.11: Kit de fixation avec capteur de pression monté

Fig.12: Ouverture dans le tableau de commande

Fig.15: Kit de fixation sur le clip de fixation inférieur du capteur de pression et enclenchement

Fig.16: Fixation à l’aide des vis de fixation et blocage par contre-écrou

AVENTICSTM PE5 | R412010843-BAL-001-AF | Français 26

NPT

max. 9 mm

MA = 2 ± 0,5 Nm

Fig.17: Manchon double pour capteur de pression (1= joint torique, 2= bague

0 1 2 3 4 5

[bar] Dp Dp [psi]

200

400

600

800

1000

[kPa]

0,2

0,4

0,6

0,8

[MPa]

116

145

T[s]

10,0

U [V]

MBA

10,0

U [V]

MBE

11,8

4,0 3,8

20,0

I [mA]

MBA

4,0 3,8

20,0

I [mA]

MBE

20,5

0,Start

∆t

out

Timer A

t [sec.]

∆p

0,End

V = volume

P = pressure

1 2

1 UB 2 OUT2 3 0V 4 OUT1

1 UB 2 analog 3 0V 4 OUT1

d’étanchéité PTFE)

Fig.18: Durée de périodeT admise (zone grise) en fonction de la variation de pressionΔp

Fig.19: Raccordement du raccord instantané

Fig.20: UL Recognized Component Mark pour le Canada et les Etats-Unis

Fig.22: Comportement des sorties de courant analogiques en cas de dépassement (inférieur ou supérieur) de la plage de mesure

Fig.23: Courbe caractéristique de la fuite

Paramètres enregistrés en interne

Paramètres réglables Valeur de sor-

tie

2 Affectation des broches

Fig.21: Comportement des sorties de tension analogiques en cas de dépassement (inférieur ou supérieur) de la plage de mesure

AVENTICSTM PE5 | R412010843-BAL-001-AF | Français 27

Fig.24: Affectation des broches à 4pôles

BrocheAffectation

1 Alimentation électrique 24V(+) 2 Sortie de commutation numérique2 (PNP/ NPN/ push-pull commu-

table) 3 Alimentation électrique 0V(-) 4 Sortie de commutation numérique1 (PNP/ NPN/ push-pull commu-

table)

BrocheAffectation

1 Alimentation électrique 24V(+) 2 Sortie analogique (4 ... 20mA / 0 ... 10V) 3 Alimentation électrique 0V(-)

BrocheAffectation

1 UB 2 analog 3 0V 4 OUT1

1 UB 2 OUT2 3 0V 4 C/OUT1

1 UB 2 OUT2 3 0V 4 OUT1 / IN 5 analog

4 Sortie de commutation numérique1 (PNP/ NPN/ push-pull commutable)

BrocheAffectation

Une personne spécialisée est capable de juger des travaux qui lui sont confiés, de reconnaître d’éventuels dangers et de prendre les mesures de sécurité adéquates grâce à sa formation spécialisée, ses connaissances et son expérience, ainsi qu’à ses connaissances des directives correspondantes. Elle doit respecter les règles spécifiques correspondantes.

1 Alimentation électrique 24V(+) 2 Sortie de commutation numérique2 (PNP/ NPN/ push-pull commutable) 3 Alimentation électrique 0V(-) 4 Sortie de commutation IO-Link/ numérique1 (PNP)

Fig.25: Affectation des broches à 5pôles

BrocheAffectation

1 Alimentation électrique 24V(+) 2 Sortie de commutation numérique2 (PNP/ NPN/ push-pull

commutable) 3 Alimentation électrique 0V(-) 4 Sortie de commutation numérique1 (PNP/ NPN/ push-pull)

En mode fuite: entrée de commutation numérique PNP 5 Sortie analogique (4 ... 20mA / 0 ... 10V)

3 A propos de cette documentation

Cette documentation s’applique aux capteurs de pression de la sériePE5. Cette documentation est destinée aux monteurs, utilisateurs et techniciens de

maintenance. Ne mettre le produit en service qu’en possession des documentations relatives à l’installation et qu’après les avoir comprises et observées.

4 Consignes de sécurité

Le produit a été fabriqué selon les règles techniques généralement reconnues. Des dommages matériels et corporels peuvent néanmoins survenir si ce chapitre de même que les consignes de sécurité ne sont pas respectés.

Lire la présente documentation attentivement et complètement avant d’utiliser le produit.

Conserver cette documentation de sorte que tous les utilisateurs puissent y accéder à tout moment.

Toujours transmettre le produit à de tierces personnes accompagné des documentations nécessaires.

4.1 Utilisation conforme

Le capteur de pression est un appareil pneumatique pour le contrôle de valeurs de pression. Il est conçu pour être utilisé dans une machine ou une installation. Il ne doit être mis en fonctionnement qu’à l’état monté.

u Respecter les limites de puissance indiquées dans les données techniques.

Le produit est destiné à un usage dans le domaine professionnel et non privé. Une utilisation non conforme correspond à un emploi du capteur de pression

dans des systèmes hydrauliques ou à une alimentation à l’aide de gaz agressifs ou inflammables ou de liquides.

Aucune responsabilité ne sera assumée en cas de dommages résultant d’une utilisation non conforme. Toute utilisation non conforme est aux risques et périls de l’utilisateur.

4.2 Qualification du personnel

Les opérations décrites dans cette documentation exigent des connaissances mécaniques et pneumatiques de base, ainsi que la connaissance des termes techniques qui y sont liés. Afin d’assurer une utilisation en toute sécurité, ces travaux ne doivent par conséquent être effectués que par des professionnels spécialement formés ou par une personne instruite et sous la direction d’une personne spécialisée.

4.3 Consignes générales de sécurité

• Respecter les consignes de prévention d’accidents et de protection de l’environnement applicables.

• Respecter les prescriptions et dispositions de sécurité en vigueur dans le pays d’utilisation/ d’application du produit.

• Utiliser les produits AVENTICS exclusivement lorsque leur état technique est irréprochable.

• Respecter toutes les consignes concernant le produit.

• Utiliser uniquement des accessoires et des pièces de rechange autorisés par le fabricant.

• Respecter les données techniques ainsi que les conditions ambiantes spécifiées dans la documentation du produit.

• Ne jamais modifier le produit de façon arbitraire.

• Il n’est admis de mettre le produit en service que lorsqu’il a été constaté que le produit final (parexemple une machine ou une installation) dans lequel les produits AVENTICS sont utilisés satisfait bien aux dispositions du pays d’utilisation, prescriptions de sécurité et normes de l’application.

4.4 Consignes de sécurité selon le produit et la technique

ATTENTION

Conduites pneumatiques posées de manière non conforme! Risque de blessure!

u Poser les conduites pneumatiques de sorte que personne ne puisse trébu-

cher.

ATTENTION

Etats de fonctionnement dangereux de l’installation en cas de mise hors tension du capteur de pression en cours de fonctionnement!

Risque de blessures et endommagement de l’installation dus à des états de fonctionnement incontrôlés de l’installation.

u Ne jamais débrancher le capteur de pression de sa source de tension en

cours de fonctionnement.

4.5 Consignes générales concernant les dégâts matériels et

les endommagements du produit

AVIS

Contraintes mécaniques! Endommagement de l’appareil!

Veiller à ce que le l’appareil ne soit jamais surchargé de manière mécanique ou fixé sous contrainte mécanique.

Lors du raccordement du tuyau d’air comprimé et du branchement électrique, éviter toute contrainte mécanique.

Veiller à ce que l’appareil ne soit pas endommagé par la chute de pièces ou par une mauvaise manipulation d’outils.

5 Fourniture

• 1 × capteur de pression avec ou sans fonction de testeur d’étanchéité

• 1 × bouchon à visser, monté

• 1 × notice d’instruction

6 Description de l’appareil

Le capteur de pression sert de commutateur dans des circuits électriques de signaux, de commande et de régulation. Il surveille la pression relative appliquée et la transforme, suivant la version et le paramétrage des points de commutation ou des fonctions, en un signal numérique de commutation ou en un signal analo-

AVENTICSTM PE5 | R412010843-BAL-001-AF | Français 28

gique de courant ou de tension. Le comportement de commutation est représenté aux figures3 à 6. Le capteur de pression avec testeur d’étanchéité dispose en plus d’une fonction intégrée pour le contrôle d’un système pneumatique fermé ou d’une section quant à la présence de fuites.

6.1 Vue d’ensemble de l’appareil

Voir fig.1

Affichage

Raccord électrique M12×1

Raccord fileté G1/4 avec bouchon à visser sur la face arrière

Raccord fileté G1/4, sur le dessous

Champ de commande à trois touches

Clip de fixation pour rail DIN (DINEN60715, 35×7,5; 35×15) ou kit de fixation

Raccord instantané 4mm, sur le dessous

7 Montage

ATTENTION

Risque de blessures en cas de fonctionnement incontrôlé! Des réactions incontrôlées, et par conséquent des blessures ou des dommages

de l’installation, peuvent survenir si l’installation est sous tension électrique et/ ou sous pression pendant le montage du capteur de pression.

u Toujours mettre la partie concernée de l’installation hors tension et hors

pression avant d’effectuer le branchement pneumatique ou électrique du capteur de pression!

7.1 Montage du capteur de pression sur rail DIN

Fixer le rail DIN (DINEN60715; 35mm×15mm/7,5mm) de manière appropriée.

Insérer le capteur de pression dans le rail DIN par le biais du clip de fixation inférieur, puis basculer le capteur de pression vers le haut jusqu’à ce qu’il s’enclenche (fig.7).

7.2 Montage du capteur de pression à l’aide du kit de fixation

Fixer le kit de fixation sur la surface de montage à l’aide de 2vis (fig.9).

Insérer le capteur de pression au centre du kit de fixation par le biais du clip de fixation inférieur, puis basculer le capteur de pression vers le haut jusqu’à ce qu’il s’enclenche (fig.10 et 11).

7.3 Montage du capteur de pression à l’aide du kit de montage sur pupitre

Le kit de montage sur pupitre est composé d’un cadre frontal et d’un kit de fixation. La tôle doit mesurer max. 5mm d’épaisseur.

Pour les dimensions et tolérances de la découpe, se reporter à la fig.12.

Insérer le cadre frontal par l’avant dans la découpe (fig.13).

Insérer le cadre frontal par l’arrière sur le capteur de pression et le faire glisser jusqu’à ce que les crochets de fixation s’enclenchent (fig.14).

Insérer le kit de fixation sur le capteur de pression par le biais du clip de fixation inférieur, puis basculer le kit de fixation vers le haut jusqu’à ce qu’il s’enclenche (fig.15).

Serrer les deux vis de fixation jusqu’à ce que la force de traction soit suffisante pour fixer le capteur de pression (fig.16). Couple de serrage: max. 4Ncm (serrer légèrement)

Fixer les deux vis de fixation à l’aide de contre-écrous.

ATTENTION

Endommagement de l’appareil! Des raccords inadaptés peuvent endommager l’appareil. Le non-respect des valeurs limites peut endommager l’appareil.

Ne pas utiliser de raccords à filetage conique! Utiliser uniquement des raccords à étanchéité axiale au niveau de la bride extérieure, avec une profondeur de vissage de 9mm max. (fig.17).

Respecter les valeurs limites de pression et de température (voir «Données techniques»).

Selon le modèle choisi, l’appareil est doté d’un raccord fileté G1/4 ou d’un raccord instantané. Le raccord fileté G1/4 peut être adapté à l’application à l’aide d’un manchon double.

u Fermer le raccord d’air comprimé non utilisé à l’aide du bouchon à visser mon-

té sur la face arrière. Couple de serrage: 1 Nm ±0,3 Nm

7.4.1 Raccordement du manchon double sur le raccord fileté G1/4

Les manchons doubles avec filetage G1/4 ou G1/8 sont dotés d’une bague d’étanchéité PTFE (fig.17). Les manchons doubles avec filetage NPT doivent être étanchés par un joint liquide ou un ruban PTFE et, le cas échéant, aligner.

Visser le manchon double sur le capteur de pression côté joint torique (fig.17). Couple de serrage: 2 ±0,5Nm.

Tourner le capteur de pression avec le manchon double vissé à l’aide d’une clé à vis (ouverture de clé17) dans le filetage de montage prévu jusqu’à ce que le joint soit complètement vissé.

Lors de l’alignement, le manchon double avec bague PTFE doit être vissé vers l’avant ou vers l’arrière de max. 3/4 de tour.

Veiller à ce que la bague PTFE soit entièrement vissée et vérifier son étanchéité.

7.4.2 Raccordement du raccord instantané

Voir fig.19 Pour raccorder des conduites pneumatiques au raccord instantané, insérer le

tuyau à fond dans le raccord instantané, puis s’assurer de sa fixation correcte en tirant légèrement dessus.

u Enfoncer le tuyau d’air comprimé (Ø4mm, 5/32") dans le raccord instantané

du capteur de pression.

7.5 Raccordement électrique

Voir fig.24 et 25 Le capteur de pression est disponible en quatre versions:

• Signal de sortie 2 × numérique

• Signal de sortie 1 × numérique, 1 × analogique

• Signal de sortie 1 × IO-Link, 1 × numérique

• Signal de sortie 2 x numérique, 1 x analogique (en mode fuite: signal de sortie 1 x numérique, 1 x analogique, signal d’entrée 1 x numérique)

La version est indiquée sur la plaque signalétique.

Respecter l’affectation des broches de la fiche de l’appareil.

Pour le raccordement du capteur de pression, utiliser exclusivement des câbles de connexion AVENTICS. La longueur ne doit pas dépasser 30m.

Utiliser des câbles blindés si le capteur de pression est soumis à des champs électromagnétiques importants.

7.4 Raccordement pneumatique

ATTENTION

Risque de blessures dû à des tuyau d’air comprimé inadaptés! Des tuyaux d’air comprimé inadaptés peuvent se détacher de l’appareil sous

pression et provoquer des blessures.

u Uniquement utiliser des tuyaux d’air comprimé AVENTICS.

AVENTICSTM PE5 | R412010843-BAL-001-AF | Français 29

Visser le raccord M12×1 du câble de connexion sur la fiche de l’appareil. Couple de rotation max.: 0,6Nm.

De plus amples informations concernant le capteur IO-Link sont disponibles dans la notice explicative «IO-Link» R412023190.

8 Mise en service et fonctionnement

ATTENTION

Etats de fonctionnement dangereux de l’installation en cas de paramétrages erronés ou de surtension/ sous-tension de service!

Risque de blessures et endommagement de l’installation dus à des états de fonctionnement incontrôlés de l’installation.

Ne pas effectuer de paramétrage non conforme sur le capteur de pression en cours de fonctionnement. Tenir compte du fait que les paramétrages effectués auparavant sont immédiatement appliqués lorsque la touche centrale est enfoncée!

Remplacer immédiatement les capteurs de pression défectueux.

Ne jamais débrancher le capteur de pression de sa source de tension en cours de fonctionnement!

• SP1/FH1 (réglage du point de commutation1/ de la limite supérieure de fenêtre1)

• RP1/FL1 (réglage du point de commutation vers un niveau inférieur1/ de la limite inférieure de fenêtre1)

• SP2/FH2 (réglage du point de commutation2/ de la limite supérieure de fenêtre2)

• RP2/FL2 (réglage du point de commutation vers un niveau inférieur 2/ de la limite inférieure de fenêtre2)

• Sortie analogique (signal de sortie électrique en mA ou V)

• LOW (valeur minimale de pression enregistrée depuis la dernière réinitialisation)

• HIGH (valeur maximale de pression enregistrée depuis la dernière réinitialisation)

Pour quitter le mode information:

u Appuyer simultanément sur les deux touches directionnelles.

Le capteur de pression se trouve à présent en mode affichage.

8.3 Zones d’affichage

Les zones d’affichage du capteur de pression diffèrent de celles du capteur de pression avec fonction de testeur d’étanchéité supplémentaire (fig.2)

Tab.1: Capteur de pression

ATTENTION

Danger dû à la compression répétée de l’air comprimé! L’appareil dépasse la température limite autorisée.

Eviter toute compression répétée de l’air comprimé.

Pour connaître la durée de périodeT admise en fonction de la variation de pression Δp, voir fig.18.

AVIS

Endommagement dû à des objets pointus! L’appareil peut être endommagé.

u Ne jamais manœuvrer l’appareil à l’aide d’outils ou d’objets pointus.

Avant de mettre le système en service, effectuer et clôturer les travaux suivants:

• Le capteur de pression a été entièrement monté et raccordé.

• Les paramétrages préalables et la configuration ont été effectués. Il est ensuite possible d’alimenter en pression la partie de l’installation à laquelle

le capteur de pression est raccordé.

8.1 Mise en marche de l’appareil

Après raccordement à l’alimentation électrique, tous les segments de l’affichage s’allument durant 2s dans la couleur de base, puis durant 2s dans la couleur d’avertissement.

u Durant cette phase, s’assurer du fonctionnement correct de tous les seg-

ments.

L’appareil affiche ensuite pendant 2s le nom du fabricant et la désignation du produit. L’appareil passe ensuite en mode affichage.

En mode affichage, les fonctions de mesure et de commutation sont actives.

En cas de mise sous tension de l’appareil à l’état hors pression, il est possible que celui-ci affiche déjà une valeur (phénomène physique). Lors de la mise en service, procéder à un décalage du point zéro via l’option «0SET» de la fonction de programmation avancée EF.

En mode économie d’énergie, l’appareil désactive l’affichage. Lors de l’actionnement d’une des touches, l’affichage est réactivé pour 5s.

Pour activer le mode économie d’énergie:

u Dans les fonctions de programmation avancées, sélectionner pour le para-

mètre «DISC» la valeur «OFF» (voir «Sélection des fonctions de programmation avancées»).

8.2 Sélection du mode information

Le capteur de pression se trouve en mode affichage:

u Appuyer durant au moins 3s sur la flèche pointant vers le haut.

Le capteur de pression est à présent en mode information.

L’appareil affiche successivement les paramètres suivants pendant 3s:

Zones d’affichage

A Affichage de la pression appli-

B Symbole de la clé si le ver-

C1/C2 Seuils de commutation paramé-

D1/D2 Etat de commutation de la sortie

E1/E2 Valeur paramétrée pour les seuils

Tab.2: Capteur de pression avec fonction de testeur d’étanchéité

Zones d’affichage

A Affichage de la

B Symbole de la clé

C1/C2 Affichage indi-

D1/D2 D2: état «Activation de

E1/E2 E1: minuterie en se-

Mode d’affichage Mode programmation

quée

rouillage de touches est activé, unité de pression paramétrée

trés

de commutation1/2

de commutation

Mode d’affichage Mode program-

pression appliquée

(en cas de verrouillage des touches), unité de pression paramétrée

quant que l’appareil est prêt pour la mesure («WAIT» / «USER» )

mation

Valeur du paramètre sélectionné

Paramètre sélectionné

Valeur du paramètre sélectionné

Paramètre sélectionné

Information complémentaire

Etat de commutation de la sortie de commutation1/2

Valeur paramétrée pour les seuils de commutation

Mode de mesure

Affichage de la pression appliquée

Unité de pression paramétrée

C1: statut de la fuite (Wait User, MEAS, DONE) ou TimA jusqu’à atteinte de la valeur P1, message d’erreur («WARN») en cas de pression d’alimentation insuffisante, «DONE» une fois la mesure terminée (avec succès) C2: en alternance, QL, dT, dP ou P>P1 jusqu’à atteinte de P1 ou P<P2 jusqu’à atteinte de P2

la mesure de fuites»

condes jusqu’à atteinte de P1 E2: valeurs de mesure QL, dT, dP

AVENTICSTM PE5 | R412010843-BAL-001-AF | Français 30

8.4 Sélection du mode programmation

Le capteur de pression se trouve en mode affichage:

u Appuyer durant au moins 2s sur la flèche pointant vers le bas.

Le capteur de pression se trouve maintenant en mode programmation. Les fonctions de mesure et de commutation restent actives.

Si aucune saisie n’est effectuée durant plus de 15s, l’appareil retourne automatiquement en mode affichage.

8.5 Sélection d’un point de menu ou d’un paramètre

Le capteur de pression se trouve en mode programmation: Les points de menu et les paramètres pouvant être sélectionnés sont affichés par

l’appareil dans la zoneB (fig.2).

u Sélectionner le point de menu ou le paramètre à régler à l’aide des deux

touches directionnelles.

Pour confirmer le point de menu ou le paramètre:

u Appuyer sur la touche centrale.

Le point de menu est exécuté ou les valeurs de paramètre peuvent être réglées.

8.6 Réglage des valeurs de paramètre

Le capteur de pression se trouve en mode programmation: L’appareil affiche les valeurs de paramètre dans la zoneA (fig.2). Les zones d’affichage C1/2 et D1/2 affichent les valeurs actuellement paramé-

trées.

Sélectionner la valeur de paramètre souhaitée à l’aide des deux touches directionnelles.

Pour confirmer la valeur du paramètre, appuyer sur la touche centrale.

Le réglage est activé, même si l’appareil se trouve toujours en mode programmation.

8.7 Sélection de points de commutation et points de commutation vers un niveau inférieur ou de fonctions de programmation avancées

Le capteur de pression se trouve en mode programmation:

u Appuyer sur l’une des deux touches directionnelles jusqu’à affichage du

point de commutation ( inférieur ( avancées (EF) souhaité. Les affichages suivants apparaissent successivement:

Affichage

Mode affichage –

En mode fenêtre, les points de commutation et points de commutation vers un

niveau inférieur SPx et RPx sont affichés en tant que FHx et/ou FLx.

Pour confirmer le réglage, appuyer sur la touche directionnelle centrale.

A présent, saisir des valeurs de paramètre pour les points de commutation.

RP1, RP2

SP1, SP2

) ou de l’affichage pour les fonctions de programmation

Explication

Point de commutation1/ Limite supérieure de la fenêtre1 Valeurs: Réglage d’usine:

Point de commutation vers un niveau inférieur1/ Limite inférieure de la fenêtre1 Valeurs:

Réglage d’usine: Point de commutation2/ Limite supérieure de la fenêtre2

(si présence d’une deuxième sortie de commutation) Valeurs: Réglage d’usine:

Point de commutation vers un niveau inférieur2/ Limite inférieure de la fenêtre2 (si présence d’une deuxième sortie de commutation) Valeurs:

Réglage d’usine: Fonctions de programmation avancées (voir «Sélection des

fonctions de programmation avancées»)

), du point de commutation vers un niveau

min.: MBA +0,2% de la plage; max.: MBE

MBE

min.: MBA; max.: MBE -0,2% de la plage

MBE -10%

min.: MBA +0,2% de la plage; max.: MBE

MBE

min.: MBA; max.: MBE -0,2% de la plage

MBE -10%

8.8 Sélection des fonctions de programmation avancées

Le capteur de pression se trouve en mode programmation:

Appuyer sur l’une des deux touches directionnelles à plusieurs reprises, jusqu’à ce que «EF» apparaisse sur l’affichage.

Pour passer aux fonctions avancées, appuyer sur la touche centrale.

Appuyer sur l’une des deux touches directionnelles à plusieurs reprises, jusqu’à ce que le paramètre souhaité apparaisse sur l’affichage.

Affichage Explication

Réinitialisation des paramètres au réglage d’usine (réinitialise également les valeurs HIGH et LOW enregistrées) Valeurs:

YES, NO/

Décélération de commutation1 Valeurs:

0 ... 50s/

Décélération de commutation vers un niveau inférieur1 Valeurs:

0 ... 50s/

Décélération de commutation2 (si présence d’une deuxième sortie de commutation) Valeurs:

0 ... 50s/

Décélération de commutation vers un niveau inférieur2 (si présence d’une deuxième sortie de commutation) Valeurs:

0 ... 50s/

Fonction de commutation sortie de commutation1

• Fonction hystérèse, normalement ouvert (HNO)

• Fonction hystérèse, normalement fermé (HNC)

• Fonction fenêtre, normalement ouvert (FNO)

• Fonction fenêtre, normalement fermé (FNC) Valeurs:

HNO, HNC, FNO, FNC/

Fonction de commutation sortie de commutation2 (si présence d’une deuxième sortie de commutation)

• Fonction hystérèse, normalement ouvert (HNO)

• Fonction hystérèse, normalement fermé (HNC)

• Fonction fenêtre, normalement ouvert (FNO)

• Fonction fenêtre, normalement fermé (FNC)

• Fonction diagnostic (DIA) Valeurs:

HNO, HNC, FNO, FNC, DIA/

Logique de commutation des sorties de commande: PNP/ NPN/ push-pull

(vaut pour les deux sorties de commutation, si présence d’une deuxième sortie de commutation) Valeurs:

PNP, NPN, P/P/

En présence d’une sortie analogique:

• Signal de sortie 4 ... 20mA (I)

• Signal de sortie inversé 20 ... 4mA (IINV)

• Signal de sortie: 0 ... 10V (U)

• Signal de sortie inversé 10 ... 0V (UINV)

• Détection automatique selon la charge présente

• (Signaux de sortie non inversés) (AUTO) Valeurs:

I, IINV, U, UINV, AUTO/

Réglage de l’unité de pression sur l’affichage Valeurs:

BAR, MPA, KPA, PSI, inHg/

Correction décalage du point zéro, max. 5% Valeurs:

–/

• Affichage des points de commutation/ limites de fenêtre dans les zones d’affichage C et E (fig.2) (SPRP)

• Affichage des valeurs LOW/ HIGH dans les zones d’affichage C et E (LoHi)

Valeurs:

SPRP, LoHi/

Actualisation de l’affichage (mise à jour affichage) Valeurs:

1 / 2 / 5 / 10actualisations par seconde

Réglage d’usine: Inverser électroniquement l’affichage dans le champ d’affi-

chage correspondant Valeurs:

YES, NO/

Couleur sur l’affichage

Réglage d’usine:

5par seconde

Réglage d’usine:

–

0s

Réglage d’usine:

–

SPRP

–

HNO

PNP

AUTO

HNO

BAR

AVENTICSTM PE5 | R412010843-BAL-001-AF | Français 31

Affichage Explication

• Rouge pour p<SP ou FL<p<FH et vert pour p>SP ou p<FL ou p>FH (OD)

• Rouge pour p>SP ou p<FL ou p>FH et vert pour p<SP ou FL<p<FH (DU)

• Toujours rouge (sans changement de couleur) (RED)

• Toujours vert (sans changement de couleur) (GRN)

• Affichage ARRET (mode économie d’énergie; après actionnement d’une des touches, l’affichage est activé pendant 5s): (OFF)

Valeurs:

OD, DU, RED, GRN, OFF/

Affichage de la valeur maximale de pression Valeurs:

non réglable/

Affichage de la valeur minimale de pression Valeurs:

non réglable/

Réinitialisation des valeurs HIGH et LOW Valeurs:

YES, NO/

Définition du mot de passe pour verrouillage de l’affichage Mot de passe «0000» = aucune saisie nécessaire Valeurs:

N° alphanumérique à 16caractères du point de mesure Valeurs:

Retour au mode affichage

Réglage d’usine:

–/

Réglage d’usine:

–/

Réglage d’usine:

–

sans

MBA

MBE

8.9 Paramétrage des points de commutation

Le capteur de pression se trouve en mode programmation:

Pour afficher le point de menu SP1, appuyer sur la flèche pointant vers le bas.

Pour pouvoir régler le point de commutation, appuyer sur la touche centrale.

Régler le point de commutation souhaité à l’aide des deux touches directionnelles. Principe: | RPx |<| SPx |, SPx≠0. Exception pour valeur de -1 à +1bar (Lorsque RP=0, la sélection de SP<0 ou SP>0 permet de commuter entre un comportement de commutation à vide ou à surpression). RP=0: changement entre SP+ et SP– possible. RP (Pmin ... SP-1bit) pour SP>0: comportement de commutation capteur de surpression RP (Pmax ... SP + 1bit) pour SP<0: comportement de commutation vacuostat

Confirmer la valeur paramétrée en appuyant brièvement sur la touche centrale.

Répéter les étapes 1. à 4. pour paramétrer l’un après l’autre le point de commutation vers un niveau inférieur RP1, le point de commutationSP2 et le point de commutation vers un niveau inférieurRP2.

Après la saisie du dernier point de commutation, l’actionnement simultané ou répété des touches directionnelles permet de passer au mode affichage, tandis que l’actionnement de la touche centrale permet de passer au menuEF.

8.10 Configuration de la sortie de commutation

8.10.1 Paramétrer la décélération de commutation et de commutation vers un niveau inférieur

Sélectionner le point de menu

Paramétrer le retard à l’enclenchement ou la décélération de commutation vers un niveau inférieur souhaité(e) à l’aide des deux touches directionnelles.

Pour confirmer la valeur sélectionnée, appuyer sur la touche centrale.

Sélectionner le point de menu pour paramétrer les valeurs de la sortie2.

Répéter les étapes 2. et

8.10.2 Paramétrage de la fonction d’élément de commutation

Pour afficher le point de menu vers le bas.

Appuyer sur la touche centrale pour pouvoir sélectionner la fonction d’élément de commutation.

DS1

DR1

et appuyer sur la touche centrale.

DS2

DR2

et appuyer sur la touche centrale

OUT1

OUT2

, appuyer sur la flèche pointant

Sélectionner la fonction d’élément de commutation souhaitée à l’aide de l’une des deux touches directionnelles.

Appuyer sur la touche centrale pour appliquer la fonction d’élément de commutation sélectionnée.

8.11 Utilisation de la fonction mot de passe

La saisie d’un mot de passe permet de protéger le capteur de pression des accès non autorisés. Si un mot de passe a été attribué, les paramètres ne peuvent être modifiés qu’après avoir entré le mot de passe.

Le mot de passe «2677» est réservé à la réinitialisation du mot de passe.

Si le mot de passe «2677» est utilisé comme mot de passe initial, il ne sera pas réinitialisé.

8.11.1 Attribution ou modification d’un mot de passe

Le capteur de pression se trouve dans les fonctions de programmation avancées (EF).

Sélectionner le point de menu L’affichage indique le dernier mot de passe utilisé.

Sélectionner un code à quatre chiffres comme mot de passe à l’aide de l’une des deux touches directionnelles.

Appuyer sur la touche centrale pour appliquer le paramétrage sélectionné.

La paramétrage «0000» désactive la fonction mot de passe.

PAS

et appuyer sur la touche centrale.

8.11.2 Réinitialisation du mot de passe

En cas de réinitialisation du mot de passe, le capteur de pression continue d’utiliser les paramètres définis.

u Saisir le mot de passe «2677».

Le mot de passe est réinitialisé.

Mettre hors tension et hors pression la partie de l’installation à laquelle le capteur de pression est intégré.

Débrancher le capteur de pression de la tension d’alimentation.

Maintenir les deux touches directionnelles et la touche centrale enfoncées lors du rebranchement du capteur de pression à la tension d’alimentation.

La fonction mot de passe est désactivée et tous les paramétrages effectués auparavant sont réinitialisés aux réglages d’usine.

8.12 Réinitialisation des paramètres réglés

Le capteur de pression se trouve dans les fonctions de programmation avancées (EF).

Sélectionner le point de menu

Sélectionner la valeur les.

Pour confirmer le réglage, appuyer sur la touche centrale.

Tous les paramètres sont réinitialisés au réglage d’usine.

RES

et appuyer sur la touche centrale.

YES

à l’aide de l’une des deux touches directionnel-

8.13 Fonction de testeur d’étanchéité

8.13.1 Modification des valeurs de paramètre

Réglage de LTP1 (modification des valeurs)

Appuyer (>2secondes) sur la flèche pointant vers le bas afin de parvenir au réglage de LTP1.

Pour modifier ce réglage, appuyer sur la touche centrale.

A présent , modifier les valeurs à l’aide des deux flèches directionnelles, puis appuyer de nouveau sur la touche centrale pour appliquer la valeur souhaitée.

Réglage de LTP2 (durée de la mesure)

Appuyer (>2secondes) sur la flèche pointant vers le bas afin de parvenir au réglage de LTP2.

Répéter les étapes indiquées pour procéder aux réglages de LTP1.

Appuyer sur la flèche pointant vers le bas, puis sur la touche centrale pour confirmer.

AVENTICSTM PE5 | R412010843-BAL-001-AF | Français 32

A l’aide des deux flèches directionnelles, régler à présent la durée de la mesure (en secondes de 1 à 9999) TOUT, puis appuyer sur la touche centrale pour confirmer.

Réglage du volume de l’installation/ de la partie de l’installation (si connu)

Appuyer sur la flèche pointant vers le bas afin de parvenir au menu permettant de régler le volume, puis sur la touche centrale pour confirmer.

A présent, paramétrer les valeurs à l’aide des deux touches directionnelles. A la fin de la mesure, l’affichage indiquera le débit de fuite en l/min. SET AMODE

Appuyer sur la flèche pointant vers le bas afin de parvenir au menu SET

AMODE, puis sur la touche centrale pour confirmer.

A l’aide des deux touches directionnelles, sélectionner si la valeur transmise

via la sortie analogique doit correspondre à la durée de la mesure (dT) ou à la

différence de pression (dP). STOP LT

Appuyer sur la flèche pointant vers le bas afin de parvenir au menu STOP LT,

puis sur la touche centrale pour confirmer.

A l’aide des deux touches directionnelles, sélectionner si le capteur doit être

utilisé en mode fuite (sélection NO) ou en tant que capteur de pression (sélec-

tion YES), puis appuyer sur la touche centrale pour confirmer.

Appuyer sur la flèche pointant vers le bas.

Le capteur est alors prêt à effectuer la mesure dans le mode correspondant.

8.13.2 Démarrage de la mesure des fuites

Après le raccordement à l’alimentation électrique, le capteur affiche la version de logiciel correspondante «FWv x.xx». L’affichage indique l’initialisation «PE5 Aventics», la pression du système actuellement présente p0 ainsi que «Wait» et «User» sur les deux lignes inférieures.

u Pour démarrer la mesure avec les paramètres préréglés, appuyer sur la touche

centrale pour une durée >200ms.

Réglages d’usine: p1=0,6bar p2=0,4bar tout=30secondes PVOL=0,0litre QA=dT En alternative, la mesure peut être lancée par le biais d’une impulsion depuis une

commande (SPS). L’impulsion est transmise au capteur via Q1 (broche4) en tant que signal d’entrée. La valeur de mesure actuelle apparaît toujours en haut de l’affichage.

Les scénarios possibles lors de la mesure sont les suivants: Pression d’alimentation de l’installation p0<seuil de tolérance (valeur de pres-

sion)p1 ou p2 Après le lancement de la mesure, le capteur passe directement en mode erreur

tant que p0 n’est pas au moins supérieure de 0,02bar au seuil de tolérance supérieurp1. L’affichage passe au rouge. «WARN» apparaît sur l’affichage en dessous de la valeur de mesure actuelle, tandis que la dernière ligne affiche «p<p1» ainsi que la valeur pour p1 (parex. «0,60») ou «p<p2» et la valeur pour p2.

u Pour acquitter le message et remettre le capteur en mode opérationnel, ap-

puyer sur la touche centrale.

Pression d’alimentation p0>p1 et «tout» atteint avant chute en dessous de p1 Après le lancement de la mesure, la minuterieA se met en marche. Le seuil de to-

lérance supérieurp1 n’est pas atteint après écoulement de «tout». Durant la mesure, «TimA» apparaît sur la ligne de statut supérieure avec le temps en secondes correspondant, tandis que «P>P1» avec l’indication de la valeur pour p1 (parex. «0,60») apparaît dans la ligne de statut inférieure. La mesure s’arrête dès que la valeur temps pour «tout» est atteinte. «DONE» apparaît sur la ligne de statut supérieure afin d’indiquer que la mesure est achevée. La ligne de statut inférieure affiche en alternance les valeurs pour dP (différence de pression ou p0 et la pression actuelle une fois «tout» atteint), dT (dans ce cas, il s’agit de «tout») ainsi que la valeur pour QL (valeur absolue dans la mesure où un volume a été indiqué ou «----QL» si Vol=0 a été conservé).

u Pour acquitter le message et remettre le capteur en mode opérationnel, ap-

puyer sur la touche centrale.

Pression d’alimentation p0>p1 et chute en dessous de p1 avant que «tout» ne soit atteint

Si, après le lancement de la mesure, la valeur redescend en dessous de la pression maximaleP1, la mesure de dT est initiée. «MEAS» apparaît alors sur la ligne de statut supérieure. La ligne inférieure affiche en alternance les valeurs pour dP (différence de pression ou p0 et la pression actuelle), pour dT (période en secondes depuis le passage en dessous de p1) ainsi que QL. Après écoulement de «tout», «DONE» apparaît sur la ligne de statut supérieure, tandis que le résultat de dP, dT et QL s’affiche en alternance sur la ligne de statut inférieure.

u Pour acquitter le message et remettre le capteur en mode opérationnel, ap-

puyer sur la touche centrale.

Pression d’alimentation p0>p1 et chute en dessous de p1 et p2 avant que «tout» ne soit atteint

Si, après le lancement de la mesure, la valeur redescend en dessous de la pression maximalep1, la mesure de dT est initiée. «MEAS» apparaît alors sur la ligne de statut supérieure. La ligne inférieure affiche en alternance les valeurs pour dP (différence de pression ou p1 et p2), pour dT (période en secondes depuis l’écoulement de p1 jusqu’à ce que p2 soit atteint) ainsi que QL. Après chute de la valeur en dessous du seuil de tolérance (valeur de pression)P2, la couleur de l’affichage passe du vert au rouge.

Il y a une fuite. La fig.23 donne une représentation schématique de la mesure de fuite.

«DONE» apparaît sur la ligne de statut supérieure, tandis que le résultat de dP, dT et QL s’affiche en alternance sur la ligne de statut inférieure.

u Pour acquitter le message et remettre le capteur en mode opérationnel, ap-

puyer sur la touche centrale.

9 Entretien et maintenance

L’appareil ne nécessite aucun entretien.

u Pour le nettoyage, utiliser exclusivement de l’eau et éventuellement un déter-

gent doux.

10 Démontage et remplacement

ATTENTION

L’installation est sous une pression élevée! Risque de blessures et endommagement de l’installation dus à des états de

fonctionnement incontrôlés de l’installation.

u Toujours mettre hors pression et hors tension la partie de l’installation dans

laquelle le capteur de pression est intégré avant de commencer le démontage.

Mettre l’installation hors pression et hors tension.

Desserrer et enlever tous les raccords.

Desserrer le capteur de pression du raccord de pression (raccord fileté) à l’aide d’une clé ou retirer le capteur de pression du raccord instantané en tirant en ligne droite.

Eliminer l’emballage et les pièces usées selon les directives du pays d’utilisation.

11 Messages d’erreur et d’avertissement

En cas de messages d’erreur ou d’avertissement, les zones d’affichage A et B clignotent (fig.2).

Affichage Cause Remède

OL OVERPRESS Pression présente > fin de

UL UNDERPRES Pression présente < début

ERR1 GEN.ERROR Erreur générale Nous contacter! ERR2 SHORTOUT1 Court-circuit au niveau de

ERR2 SHORTOUT2 Court-circuit au niveau de

ERR3 OVERVOLTG Tension d’alimentation

la plage de mesure

de la plage de mesure

la sortie1

la sortie2

>30VCC

Régler la pression dans la plage de mesure (voir fig.21 et 22)

Eliminer le court-circuit et brièvement couper la tension d’alimentation afin que la sortie puisse reprendre un fonctionnement normal

Régler correctement la tension d’alimentation

AVENTICSTM PE5 | R412010843-BAL-001-AF | Français 33

Affichage Cause Remède

ERR4 LOW VOLTG Tension d’alimentation

<17VCC ATT1 SHIFT RP1 Le point de commutation ATT1 SHIFT RP2

est paramétré en dessous

du point de commutation

Appuyer sur la touche centrale pour acquitter le

message vers un niveau inférieur fixé. Le point de commutation vers un niveau inférieur est fixé automatiquement en dessous du nouveau point de commutation avec l’hystérèse la plus faible possible.

ATT2 ADJ>LIMIT Lors du réglage du point

zéro, la pression présente est située hors de la limite

Appuyer sur la touche

centrale pour acquitter le

message autorisée de 5% de la plage.

LOCK KEYLOCKED Tentative d’accès au

Saisir le mot de passe mode programmation tandis que le verrouillage de saisie est actif.

WARN (p<p1) p0 n’est pas au moins su-

périeure de 0,02bar au seuil de tolérance supé-

Appuyer sur la touche

centrale pour acquitter le

message rieurp1.

Les sorties se coupent lorsque le seuil de 30VCC ou de 17VCC est dépassé.

S’il y a une deuxième sortie de commutation, il est possible de la configurer comme sortie de diagnostic.

u Pour ce faire, sélectionner la valeur «DIA» pour le paramètre «OUT2» dans les

fonctions de programmation avancées (EF) (voir «Sélection des fonctions de programmation avancées»).

En cas de défaut, la sortie de diagnostic et les sorties numériques se comportent comme suit:

Affichage

à l’écran

(partie A)

OL Fonctionnement normal Low UL

ERR1 Low ERR2 ERR3 ERR4

Sorties numériques Sortie de diagnostic

Mode

PNP

Mode

NPN

Mode

push-pull

Mode

PNP

Unique-

ment Pull-

Down

Unique-

ment Pull-

Down

High

Unique-

ment Pull-

Low

Unique-

ment Pull-

Down

Low

Unique-

ment Pull-

Down

ment Pull-

Mode

NPN

High

Unique-

High

Unique-

Mode

push-pull

Low

NPN actif

Low NPN

Pull-Down

12 Données techniques

Données générales

Dimensions (L×H×P) 35mm×63mm×35mm Poids Env. 45g Affichage Cristaux liquides, 4chiffres, avec ré-

Affichage pression du système Au choix: bar, MPa, kPa, psi et inHg Actualisation de l’affichage Réglable: 1000, 500, 200 et 100ms Indice de protection selon CEI60529 IP65/67 avec raccords montés Plage de mesure –1…0bar

Plage de températures, application 0°C … 60°C Plage de température, stockage –20°C … 80°C Humidité relative de l’air < 90% Résistance aux chocs Max. 30g, xyz, DINEN60068-2-27

troéclairage

0…+10bar –1…+1bar 0…+6bar

–1…+10bar

0…+12bar

(11ms, choc mécanique)

Données générales

Résistance aux vibrations Max. 5g, xyz selon CEI60068-2-6

(10 … 150Hz, vibration par résonance)

Matériaux Boîtier: polycarbonate

Touches: TPE Clip de fixation: POM Joints: NBR

Orifice M12×1, à 4pôles:

(sorties 2× numérique et 1× analogique et 1× numérique)

A 5pôles: (sorties 2× numérique, 1× analogique, mode fuite: sorties 1× numérique, 1× analogique, entrée 1× numérique)

Tension d’alimentation

17VCC … 30VCC, protection contre les inversions de polarité

Puissance absorbée

Max. 40mA (24V) Sécurité électrique Classe de protection III Sorties de commutation PNP/ NPN/ push-pull réglable (pour va-

riante avec IO-Link: sortie de commu-

tation1: IO-Link/ PNP et sortie de com-

mutation2: PNP/ NPN/ push-pull

commutable) Fonction Contact d’arrêt/ de travail, fonction fe-

nêtre/ hystérèse librement paramé-

trable Tension de commutation Tension d’alimentation -2V Courant de commutation max. par sor-

100mA tie de commutation

Décélération de commutation 0s…50s (programmable) Temps de commutation ≤ 5ms Sortie de diagnostic Sortie de commutation2 configurable Signal de sortie analogique En option 4mA ... 20mA/ 0V ... 10V à

réglage fixe ou commutation automa-

tique selon la charge raccordée

Signaux de sortie (peuvent être inver-

sés): 20mA ... 4mA/10V ... 0V Résistance ohmique de la sortie de cou-

< 600Ohm rant

Résistance ohmique de la sortie de ten-

> 3kOhm sion

Non linéarité ≤ ± 0,5% de la plage Précision ≤ ± 1,5% de la plage

≤ ± 2,0% de la plage, y compris erreurs

de température Non-répétabilité ≤ ± 0,2% de la plage Plage de température de mesure +10°C … +60°C Fluide autorisé Air comprimé Qualité de l’air comprimé selon

ISO8573-1:2010

Taille max. de particules: ≤ 40µm

Teneur en huile: 0 ... 40mg/m

Le point de rosée sous pression doit

être au minimum 15°C inférieur à la

température ambiante et à la tempéra-

ture du fluide et doit être au max. de

3°C. Raccords d’air comprimé 2 × G1/4 selon ISO16030

1 × raccord instantané 4mm et 1 ×

G1/4 selon ISO16030

Pour l’alimentation électrique, uniquement utiliser un circuit électrique à éner-

gie limitée selon la norme UL61010-3. Edition, section 9.4.

En raison du courant d’entrée capacitif, une mise en série des capteurs est im-

possible.

13 Accessoires

Voir catalogue en ligne

AVENTICSTM PE5 | R412010843-BAL-001-AF | Français 34

Indice

1 Abbreviazioni e figure .................................................................................................................................................................................................................. 36

2 Occupazione pin.......................................................................................................................................................................................................................... 38

3 Sulla presente documentazione................................................................................................................................................................................................... 39

4 Indicazioni di sicurezza ................................................................................................................................................................................................................ 39

4.1 Utilizzo a norma................................................................................................................................................................................................................ 39

4.2 Qualifica del personale...................................................................................................................................................................................................... 39

4.3 Avvertenze di sicurezza generali........................................................................................................................................................................................ 39

4.4 Indicazioni di sicurezza sul prodotto e sulla tecnologia...................................................................................................................................................... 39

4.5 Avvertenze generali sui danni materiali e al prodotto........................................................................................................................................................ 39

5 Fornitura...................................................................................................................................................................................................................................... 39

6 Descrizione dell'apparecchio ....................................................................................................................................................................................................... 39

6.1 Panoramica dell’apparecchio............................................................................................................................................................................................ 39

7 Montaggio................................................................................................................................................................................................................................... 40

7.1 Montaggio del sensore di pressione su una guida DIN....................................................................................................................................................... 40

7.2 Montaggio del sensore di pressione con il kit di fissaggio.................................................................................................................................................. 40

7.3 Montaggio del sensore di pressione con set per il montaggio a quadro............................................................................................................................. 40

7.4 Collegamento pneumatico ............................................................................................................................................................................................... 40

7.4.1 Collegamento del nipplo doppio all‘attacco filettato G1/4 ................................................................................................................................. 40

7.4.2 Collegamento del raccordo ad innesto ............................................................................................................................................................... 40

7.5 Collegamento elettrico..................................................................................................................................................................................................... 40

8 Messa in funzione e uso ............................................................................................................................................................................................................... 40

8.1 Accensione dell'apparecchio............................................................................................................................................................................................. 41

8.2 Selezione della modalità di informazione.......................................................................................................................................................................... 41

8.3 Aree del display................................................................................................................................................................................................................. 41

8.4 Selezione della modalità di programmazione.................................................................................................................................................................... 41

8.5 Selezione delle voci di menu o dei parametri..................................................................................................................................................................... 41

8.6 Impostazione dei valori dei parametri ............................................................................................................................................................................... 42

8.7 Selezione dei punti di commutazione e di reinserzione o delle funzioni di programmazione ampliate............................................................................... 42

8.8 Selezione delle funzioni di programmazione avanzate ...................................................................................................................................................... 42

8.9 Impostazione dei punti di commutazione......................................................................................................................................................................... 43

8.10 Configurazione dell’uscita di commutazione .................................................................................................................................................................... 43

8.10.1 Impostazione del ritardo di inserzione e di disinserzione .................................................................................................................................... 43

8.10.2 Impostazione della funzione dell’elemento di commutazione ............................................................................................................................ 43

8.11 Utilizzo della funzione password ....................................................................................................................................................................................... 43

8.11.1 Assegnazione o modifica di una password .......................................................................................................................................................... 43

8.11.2 Reset della password .......................................................................................................................................................................................... 43

8.12 Reset dei parametri impostati ........................................................................................................................................................................................... 43

8.13 Funzione di rilevamento perdite........................................................................................................................................................................................ 43

8.13.1 Modifica dei valori dei parametri ........................................................................................................................................................................ 43

8.13.2 Avvio della misurazione delle perdite ................................................................................................................................................................. 44

9 Riparazioni e manutenzione ........................................................................................................................................................................................................ 44

10 Smontaggio e sostituzione .......................................................................................................................................................................................................... 44

11 Messaggi di errore e avvertimenti................................................................................................................................................................................................ 44

12 Dati tecnici .................................................................................................................................................................................................................................. 45

13 Accessori ..................................................................................................................................................................................................................................... 45

AVENTICSTM PE5 | R412010843-BAL-001-AF | Italiano 35

1 Abbreviazioni e figure

6 7

MA = 1Nm ±0,3 Nm

C2 E2

1 0

RP SP

1 0

Definizione

DR/ DS

FH/ FL

MBA/MBE Inizio/fine del campo di misura OL Limite di misurazione superiore superato RP/

SP UL Limite di misurazione inferiore non raggiunto LT Rilevatore perdite p1/LTP1 Valore superiore della pressione/valore di soglia

p2/LTP2 Valore inferiore della pressione/valore di soglia misurazione delle

tout/TOUT Limitazione della durata/intervallo di tempo per la misurazione delle

dP Differenza di pressione della misurazione delle perdite PVOL Volume dell‘impianto/dei tubi di pressione da misurare TimA Timer A (intervallo di tempo dall‘inizio della misurazione fino al rag-

DONE Misurazione delle perdite conclusa p0/psupply Pressione di sistema/pressione di alimentazione dT Valore di tempo/durata della misurazione della perdita QL Tasso di perdita AMODE Modalità uscita analogica (dP o dT) MEAS Misurazione delle perdite in corso Wait User Sensore pronto per avviare la misurazione delle perdite (in attesa del

Tempo di ritardo del punto di commutazione/reinserzione

Limite dell'intervallo superiore/inferiore

Punto di reinserzione/commutazione

Misurazione delle perdite

perdite

giungimento di p1)

comando dell‘utente)

Fig.3: Funzione di isteresi in caso di sovrapressione

Fig.4: Funzione di isteresi in caso di depressione

Fig.5: Funzione della finestrella

Fig.1: Panoramica dell’apparecchio

Fig.6: Tempi di ritardo

Fig.7: Montaggio del sensore di pressione su una guida DIN

Fig.2: Aree del display

AVENTICSTM PE5 | R412010843-BAL-001-AF | Italiano 36

Fig.8: Guida DIN con sensore di pressione montato

Ø 5,2 mm

28 mm

14,4 mm

max. R2

max. 5 mm

MA = max. 4 Ncm

Fig.9: Fissaggio del kit di fissaggio R412010405 con 2viti

Fig.13: Inserimento del telaio frontale nell‘apertura del foro

Fig.14: Inserire il sensore di pressione sul telaio frontale

Fig.10: Posizionare il sensore di pressione al centro del kit di fissaggio e agganciarlo

Fig.11: Kit di fissaggio con sensore di pressione montato

Fig.12: Apertura nel quadro di comando

Fig.15: Posizionamento del kit di fissaggio sulla clip di fissaggio inferiore del sensore di pressione e innesto

Fig.16: Fissare con viti di fissaggio e assicurare con un controdado

AVENTICSTM PE5 | R412010843-BAL-001-AF | Italiano 37

NPT

max. 9 mm

MA = 2 ± 0,5 Nm

Fig.17: Nipplo doppio per sensore di pressione (1 = O-ring, 2 = anello di tenuta

0 1 2 3 4 5

[bar] Dp Dp [psi]

200

400

600

800

1000

[kPa]

0,2

0,4

0,6

0,8

[MPa]

116

145

T[s]

10,0

U [V]

MBA

10,0

U [V]

MBE

11,8

4,0 3,8

20,0

I [mA]

MBA

4,0 3,8

20,0

I [mA]

MBE

20,5

0,Start

∆t

out

Timer A

t [sec.]

∆p

0,End

V = volume

P = pressure

1 2

1 UB 2 OUT2 3 0V 4 OUT1

1 UB 2 analog 3 0V 4 OUT1

PTFE)

Fig.18: Durata T consentita (area grigia) in funzione dell‘oscillazione della pressione Δp

Fig.19: Collegamento del raccordo ad innesto

Fig.20: UL Recognized Component Mark per Canada e Stati Uniti

Fig.22: Comportamento delle uscite di corrente analogiche in caso di superamento o non raggiungimento del campo di misurazione

Fig.23: Caratteristica della perdita

Parametri memorizzati internamente

Parametri impostabili Valore di usci-

2 Occupazione pin

Fig.21: Comportamento delle uscite di tensione analogiche in caso di superamento o non raggiungimento del campo di misurazione

AVENTICSTM PE5 | R412010843-BAL-001-AF | Italiano 38

Fig.24: Occupazione pin a 4 poli

Pin Occupazione

1 Alimentazione di tensione a 24V(+) 2 Uscita di commutazione digitale2 (PNP/NPN/Push-pull commutabile) 3 Alimentazione di tensione a 0V(-) 4 Uscita di commutazione digitale1 (PNP/NPN/Push-pull commutabile)

Pin Occupazione

1 Alimentazione di tensione a 24V(+) 2 Uscita analogica (4 ... 20 mA/0 ... 10 V) 3 Alimentazione di tensione a 0V(-) 4 Uscita di commutazione digitale1 (PNP/NPN/Push-pull commutabile)

Pin Occupazione

1 UB 2 OUT2 3 0V 4 C/OUT1

1 UB 2 OUT2 3 0V 4 OUT1 / IN 5 analog

1 Alimentazione di tensione a 24V(+) 2 Uscita di commutazione digitale2 (PNP/NPN/Push-pull commutabile) 3 Alimentazione di tensione a 0V(-) 4 IO-Link/uscita di commutazione digitale 1 (PNP)

Fig.25: Occupazione pin a 5 poli

Pin Occupazione

1 Alimentazione di tensione a 24V(+) 2 Uscita di commutazione digitale2 (PNP/NPN/Push-pull com-

mutabile) 3 Alimentazione di tensione a 0V(-) 4 Uscita di commutazione digitale1 (PNP/NPN/Push-pull com-

mutabile)

In modalità perdita: ingresso di commutazione digitale PNP 5 Uscita analogica (4 ... 20 mA/0 ... 10 V)

4.3 Avvertenze di sicurezza generali

• Osservare le prescrizioni antinfortunistiche e di protezione ambientale in vigore.

• Osservare le disposizioni e prescrizioni di sicurezza del paese in cui viene utilizzato il prodotto.

• Utilizzare i prodotti AVENTICS esclusivamente in condizioni tecniche perfette.

• Osservare tutte le note sul prodotto.

• Utilizzare esclusivamente parti di ricambio e accessori approvati dal produttore.

• Rispettare i dati tecnici e le condizioni ambientali indicati nella documentazione del prodotto.

• Non modificare mai il prodotto di propria iniziativa.

• Mettere in funzione il prodotto solo dopo aver stabilito che il prodotto finale (per esempio una macchina o un impianto) in cui i prodotti AVENTICS sono installati corrisponde alle disposizioni nazionali vigenti, alle disposizioni sulla sicurezza e alle norme dell’applicazione.

4.4 Indicazioni di sicurezza sul prodotto e sulla tecnologia

ATTENZIONE

Tubi flessibili dell‘aria compressa non posati correttamente! Pericolo di ferimento!

u Posare i tubi in modo tale che nessuno ci inciampi.

3 Sulla presente documentazione

La presente documentazione vale per i sensori di pressione della seriePE5. La presente documentazione si rivolge a installatori, utenti e tecnici dell’assisten-

za. Mettere in funzione il prodotto soltanto se si dispone della documentazione e dopo aver compreso e seguito le istruzioni.

4 Indicazioni di sicurezza

Il prodotto è stato realizzato in base alle regole della tecnica generalmente riconosciute. Ciononostante sussiste il pericolo di lesioni personali e danni materiali, qualora non vengano rispettate le indicazioni di questo capitolo e le indicazioni di sicurezza contenute nella presente documentazione.

Leggere la presente documentazione attentamente e completamente prima di utilizzare il prodotto.

Conservare la documentazione in modo che sia sempre accessibile a tutti gli utenti.

Cedere il prodotto a terzi sempre unitamente alle documentazioni necessarie.

4.1 Utilizzo a norma

Il sensore di pressione è un apparecchio pneumatico da utilizzare per il controllo dei valori della pressione. È concepito per l’impiego in una macchina o in un impianto. Deve essere utilizzato solo assemblato.

u Rispettare i limiti di potenza riportati nei dati tecnici.

Ilprodotto è studiato per un uso professionale e non per un uso privato. Non è considerato a norma l‘utilizzo del sensore di pressione in sistemi idraulici o

alimentati con gas aggressivi o infiammabili o con liquidi. Si declina qualsiasi responsabilità in caso di danni per utilizzo non a norma. I rischi

in caso di uso non a norma sono interamente a carico dell’utente.

4.2 Qualifica del personale

Le attività descritte nella presente documentazione richiedono conoscenze di base in ambito meccanico e pneumatico e conoscenze dei termini specifici appartenenti a questi campi. Per garantire la sicurezza operativa, queste attività devono essere eseguite esclusivamente da personale specializzato o da persone istruite sotto la guida di personale specializzato.

Per personale specializzato si intendono coloro i quali, grazie alla propria formazione professionale, alle proprie conoscenze ed esperienze e alle conoscenze delle disposizioni vigenti, sono in grado di valutare i lavori commissionati, individuare i possibili pericoli e adottare le misure di sicurezza adeguate. Ilpersonale specializzato deve rispettare le norme in vigore specifiche del settore.

ATTENZIONE

Condizioni di funzionamento dell’impianto pericolose in caso di rimozione del sensore di pressione dall’alimentatore durante il funzionamento.

Pericolo di ferimento e di danneggiamento dell’impianto dovuto a condizioni di funzionamento incontrollate.

u Non separare il sensore di pressione dal suo alimentatore durante il funzio-

namento.

4.5 Avvertenze generali sui danni materiali e al prodotto

NOTA

Sollecitazioni meccaniche! Danneggiamento dell’apparecchio!

Assicurarsi che l‘apparecchio non sia mai sottoposto a carichi meccanici o fissato sotto tensione meccanica.

Nel collegare il tubo flessibile dell'aria compressa e del collegamento elettrico evitare qualsiasi tensione meccanica.

Assicurarsi che l'apparecchio non venga danneggiato dalla caduta di componenti o dall’uso errato di utensili.

5 Fornitura

• 1 sensore di pressione con o senza funzione di rilevamento perdite

• 1 tappo, montato

• 1 esemplare delle istruzioni per l‘uso

6 Descrizione dell'apparecchio

Il sensore di pressione serve come interruttore in circuiti elettrici del segnale, di comando e di controllo. Sorveglia la pressione relativa presente e, a seconda della configurazione e dei punti di commutazione o delle funzioni impostati, la converte in un segnale di commutazione digitale o in un segnale di corrente o di tensione analogico. Il comportamento di commutazione è rappresentato nelle figg. da 3 a 6. Il sensore di pressione con rilevatore di perdite è provvisto di un‘ulteriore funzione integrata per verificare la presenza di perdite in un sistema ad aria compressa chiuso o in una sua sezione.

6.1 Panoramica dell’apparecchio

Vedi fig. 1

AVENTICSTM PE5 | R412010843-BAL-001-AF | Italiano 39

Visualizzazione

Collegamento elettrico M12 x 1

Raccordo filettato G1/4 con tappo a vite, sul lato posteriore

Attacco filettato inferiore G1/4, sul lato inferiore

Pannello di comando con tre tasti

Clip di fissaggio per guida DIN (EN 60715, 35 x 7,5; 35 x 15) o kit di fissaggio

Raccordo ad innesto 4mm, sul lato inferiore

7 Montaggio

ATTENZIONE

Pericolo di lesioni dovuto a funzionamento incontrollato! Se durante il montaggio del sensore di pressione l’impianto si trova sotto ten-

sione elettrica o sotto pressione, possono verificarsi reazioni incontrollate e di conseguenza lesioni personali o danni all’impianto.

u Togliere sempre l’alimentazione elettrica e pneumatica della parte rilevan-

te dell’impianto prima di collegare elettricamente il sensore di pressione.

7.1 Montaggio del sensore di pressione su una guida DIN

Fissare la guida DIN (EN60715; 35mm x 15mm/7,5mm) in maniera idonea.

Inserire il sensore di pressione nella clip di fissaggio inferiore della guida DIN e ribaltarlo verso l‘alto finché non raggiunge la posizione di blocco (fig.7).

7.2 Montaggio del sensore di pressione con il kit di fissaggio

Fissare il kit di fissaggio con 2viti alla superficie di montaggio (fig.9).

Inserire il sensore di pressione nella clip di fissaggio inferiore al centro del kit di fissaggio e ribaltarlo verso l‘alto finché non raggiunge la posizione di blocco (figg.10 e 11).

7.3 Montaggio del sensore di pressione con set per il montaggio a quadro

Il set per il montaggio a quadro è composto da un telaio frontale e un kit di fissaggio. Lo spessore della lamiera deve essere di max. 5mm.

Dimensioni e tolleranze per l‘apertura del foro sono indicate nella fig.12.

Inserire il telaio frontale nell‘apertura del foro dalla parte anteriore (fig.13).

Inserire il sensore di pressione sul telaio frontale dal lato posteriore fino ad avvertire l‘innesto dei ganci a scatto (fig.14).

Inserire il kit di fissaggio nella clip di fissaggio inferiore nel sensore di pressione e ribaltare il kit di fissaggio verso l‘alto finché non raggiunge la posizione di blocco (fig.15).

Ruotare entrambe le viti di fissaggio finché il sensore di pressione non è fissato con una sufficiente forza di trazione (fig.16). Coppia di serraggio: max. 4 Ncm (serrare leggermente)

Fissare entrambe le viti con dadi autobloccanti.

7.4 Collegamento pneumatico

ATTENZIONE

Pericolo di lesioni dovuto a tubi flessibili per l'aria compressa non idonei! Se i tubi flessibili per l'aria compressa non sono idonei, possono staccarsi

dall'apparecchio quando sono sotto pressione e provocare lesioni.

u Utilizzare solo tubi flessibili per l‘aria compressa di AVENTICS.

ATTENZIONE

Danneggiamento dell’apparecchio! L'uso di pressacavi non appropriati può danneggiare l'apparecchio. L'inosservanza dei valori limite può danneggiare l'apparecchio.

Non avvitare raccordi ad innesto con filettatura conica! Utilizzare esclusivamente raccordi ad innesto a tenuta in modo assiale sulla flangia esterna con una profondità max. d‘avvitamento di 9mm (fig.17).

Rispettare i valori limite di pressione e temperatura (vedi „Dati tecnici“).

A seconda dell‘ordinazione l‘apparecchio dispone di un attacco filettato G1/4 o di un raccordo ad innesto. L‘attacco filettato G1/4 può essere adeguato all‘applicazione con un nipplo doppio.

u Chiudere gli attacchi per l’aria compressa non utilizzati con la vite di chiusura

montata nella parte posteriore. Coppia di serraggio: 1 Nm ±0,3 Nm

7.4.1 Collegamento del nipplo doppio all‘attacco filettato G1/4

I nippli doppi con filettatura G1/4 o G1/8 sono dotati di un anello di tenuta PTFE (fig.17). I nippli doppi con filettatura NPT devono essere chiusi ermeticamente con guarnizioni liquide o nastro PTFE ed eventualmente allineati.

Avvitare il nipplo doppio al sensore di pressione dalla parte dell’O-ring (fig.17). Coppia di serraggio: 2 ± 0,5Nm.

Ruotare con una chiave esagonale (SW17) il sensore di pressione con il nipplo doppio avvitato nella filettatura di montaggio prevista fino ad avvitare completamente la guarnizione.

Un nipplo doppio con anello PTFE può compiere massimo 3/4 di giro in avanti o all'indietro per allinearsi.

Accertarsi che l'anello PTFE sia avvitato completamente e controllare la tenuta.

7.4.2 Collegamento del raccordo ad innesto

Vedi fig. 19 Per collegare i condotti pneumatici al raccordo ad innesto è necessario spingere il

tubo flessibile nel raccordo fino alla battuta e controllare se è fissato tirandolo leggermente.

u Spingere il tubo flessibile per l‘aria compressa (Ø 4mm, 5/32“) nel raccordo

ad innesto sul sensore di pressione.

7.5 Collegamento elettrico

Vedi figg. 24, 25 Il sensore di pressione è disponibile in quattro diverse esecuzioni:

• Segnale in uscita 2 x digitale

• Segnale in uscita 1 x digitale, 1 x analogico

• Segnale in uscita 1 x IO-Link, 1 x digitale

• Segnale in uscita 2 x digitale, 1 x analogico (in modalità perdita: segnale in uscita 1 x digitale, 1 x analogico, segnale in ingresso 1 x digitale)

L'esecuzione è riportata nella targhetta di identificazione.

Osservare l'occupazione dei pin del connettore dell'apparecchio.

Per il collegamento del sensore di pressione servirsi esclusivamente di cavi di collegamento AVENTICS. La lunghezza deve essere di max. 30m.

Se il sensore di pressione è sottoposto a forti campi elettromagnetici utilizzare cavi schermati.

Avvitare l’attacco M12x1 del cavo di collegamento al connettore dell’apparecchio. Coppia max.: 0,6Nm

Per ulteriori informazioni sul sensore IO-Link si rimanda al foglio di istruzioni “IO-Link” R412023190.

8 Messa in funzione e uso

ATTENZIONE

Condizioni di funzionamento dell’impianto pericolose in caso di impostazioni errate o di superamento/non raggiungimento della tensione di esercizio!

Pericolo di ferimento e di danneggiamento dell’impianto dovuto a condizioni di funzionamento incontrollate.

Durante il funzionamento non eseguire alcuna impostazione non idonea sul sensore di pressione. Si tenga presente che premendo il tasto centrale le impostazioni inserite in precedenza diventano subito effettive!

Sostituire immediatamente i sensori di pressione difettosi.

Non separare il sensore di pressione dal suo alimentatore durante il funzionamento!

AVENTICSTM PE5 | R412010843-BAL-001-AF | Italiano 40

ATTENZIONE

Pericolo a causa della ripetuta compressione dell'aria! L'apparecchio si surriscalda oltre il valore consentito.

Evitare la compressione ripetuta dell'aria.

La durata T consentita in funzione dell‘oscillazione della pressione Δp è indicata nella figura18.

NOTA

Danni a causa di oggetti appuntiti! L’apparecchio può venire danneggiato.

u Non utilizzare mai utensili né oggetti appuntiti per comandare l'apparec-

chio.

Prima di mettere in funzione il sistema, intraprendere e portare a termine i seguenti lavori:

• Montare e collegare completamente il sensore di pressione.

• Eseguire le preimpostazioni e la configurazione. Successivamente è possibile aerare la parte dell’impianto alla quale è collegato il

sensore di pressione.

8.1 Accensione dell'apparecchio

Dopo il collegamento dell‘alimentazione di tensione tutti i segmenti del display si accendono per 2s con il colore di base, quindi per 2s con il colore di avviso.

u In questo arco di tempo verificare che tutti i segmenti funzionino corretta-

mente.

Successivamente l‘apparecchio mostra per 2s il nome del produttore e la denominazione dell‘apparecchio quindi entra in modalità di visualizzazione.

In modalità di visualizzazione sono attive le funzioni di misura e di commutazione.

Al momento dell‘accensione elettrica l‘apparecchio potrebbe già visualizzare un valore anche se non è sotto pressione (effetto fisico). Al momento della rimessa in funzione eseguire un offset del punto zero con la funzione di programmazione ampliata EF con la funzione “0SET”.

In modalità di risparmio energetico l‘apparecchio disattiva il display. Premendo uno dei tasti si riattiva il display per 5s.

Per attivare la modalità di risparmio energetico:

u Nelle funzioni di programmazione ampliate selezionare per il parametro “DI-

SC” il valore “OFF” (vedi „Selezione delle funzioni di programmazione avanzate“).

8.2 Selezione della modalità di informazione

Il sensore di pressione si trova nella modalità di visualizzazione:

u Premere per almeno 3s la freccia rivolta verso l‘alto.

Il sensore di pressione si trova ora nella modalità di informazione.

Per 3s l‘apparecchio mostra consecutivamente i seguenti parametri:

• SP1/FH1 (impostazione del punto di commutazione 1/del limite dell'intervallo superiore1)

• RP1/FL1 (impostazione del punto di reinserzione1/del limite dell‘intervallo inferiore1)

• SP2/FH2 (impostazione del punto di commutazione 2/del limite dell'intervallo superiore2)

• RP2/FL2 (impostazione del punto di reinserzione2/del limite dell'intervallo inferiore 2)

• Uscita analogica (segnale elettrico in uscita in mA o V)

• LOW (valore minimo della pressione presente salvato dall'ultimo reset)

• HIGH (valore max. della pressione presente salvato dall'ultimo reset)

Per uscire dalla modalità di informazione:

u Premere contemporaneamente entrambi i tasti a freccia.

Il sensore di pressione si trova ora nella modalità di visualizzazione.

8.3 Aree del display

Le aree del display sono diverse per il sensore di pressione e il sensore di pressione con ulteriore funzione di rilevamento perdite (fig. 2)

Tab.1: Sensore di pressione

Aree del display

A Indicazione della pressione pre-

B Simbolo della chiave se è impo-

C1/C2 Soglie di commutazione impo-

D1/D2 Stato di commutazione uscita di

E1/E2 Valore impostato per le soglie di

Tab.2: Sensore di pressione con funzione di rilevamento perdite

Aree del display

A Indicazione della

B Simbolo della chia-

C1/C2 Indicazione misura

D1/D2 D2: stato “Attivazione

E1/E2 E1: timer in secondi fino

Modalità del display Modalità di programmazio-

sente

stato il blocco dei tasti, unità di pressione impostata

state

commutazione 1/2

commutazione

Modalità del display

pressione presente

ve (se è impostato il blocco dei tasti), unità di pressione impostata

pronta (“WAIT”/“USER”)

Modalità di programmazione

Valore del parametro selezionato

Parametro selezionato

Valore del parametro selezionato

Parametro selezionato

Informazione supplementare

Stato di commutazione uscita di commutazione 1/2

Valore impostato per le soglie di commutazione

Modalità di misura

Indicazione della pressione presente

Unità di pressione impostata

C1: stato della perdita (Wait User, MEAS, DONE) o TimA fino al raggiungimento di P1, messaggio di errore (“WARN”) in caso di pressione di alimentazione insufficiente, “DONE” al termine della misurazione (senza errori) C2: alternativamente QL, dT, dP e P>P1 fino al raggiungimento di P1 o P<P2 fino al raggiungimento di P2

misurazione delle perdite”

al raggiungimento di P1 E2: valori di misura QL, dt, dP

8.4 Selezione della modalità di programmazione

Il sensore di pressione si trova nella modalità di visualizzazione:

u Premere per almeno 2s la freccia rivolta verso il basso.

Il sensore di pressione si trova ora nella modalità di programmazione. Le funzioni di misura e commutazione continuano a funzionare.

Se non si effettuano inserimenti per più di 15s l‘apparecchio torna automaticamente alla modalità di visualizzazione.

8.5 Selezione delle voci di menu o dei parametri

Il sensore di pressione si trova ora nella modalità di programmazione: L‘apparecchio mostra le voci del menu e i parametri selezionabili nell‘areaB del

display (fig.2).

u Selezionare la voce del menu o il parametro da impostare utilizzando entram-

bi i tasti freccia.

Per confermare la voce del menu o il parametro:

AVENTICSTM PE5 | R412010843-BAL-001-AF | Italiano 41

u Premere il tasto centrale.

La voce del menu viene eseguita oppure è possibile impostare i valori per il parametro.

8.6 Impostazione dei valori dei parametri

Il sensore di pressione si trova ora nella modalità di programmazione: L‘apparecchio mostra i valori dei parametri nell‘areaA del display (fig.2). Le aree del display C1/2 e D1/2 mostrano i valori dei parametri momentanea-

mente impostati.

Selezionare il valore del parametro da impostare utilizzando entrambi i tasti a freccia.

Per confermare il valore del parametro premere il tasto centrale.

L'impostazione diventa attiva anche se l'apparecchio si trova ancora in modalità di programmazione.

8.7 Selezione dei punti di commutazione e di reinserzione o

delle funzioni di programmazione ampliate

Il sensore di pressione si trova ora nella modalità di programmazione:

u Premere uno dei due tasti a freccia fino a visualizzare sul display il punto di

commutazione ( zione delle funzioni di programmazione ampliate (EF) desiderati. Vengono visualizzate consecutivamente le seguenti indicazioni:

Visualizzazione1)Spiegazione

Modalità di visualizzazione

In modalità intervallo i punti di commutazione e di reinserzione SPx e RPx vengo-

no definiti come FHx o FLx.

Premere il tasto a freccia centrale per confermare l‘impostazione.

Ora inserire i valori per i punti di commutazione.

SP1, SP2

), il punto di reinserzione (

Punto di commutazione1/limite dell‘intervallo superiore1 Campo di valori: max: MBE Impostazione di fabbrica:

Punto di reinserzione1/limite dell‘intervallo inferiore1 Campo di valori: misura Impostazione di fabbrica:

Punto di commutazione 2/limite dell‘intervallo superiore2 (in presenza di una seconda uscita di commutazione) Campo di valori: max: MBE Impostazione di fabbrica:

Punto di reinserzione 2/limite dell‘intervallo inferiore2 (in presenza di una seconda uscita di commutazione) Campo di valori: misura Impostazione di fabbrica:

Funzioni di programmazione avanzate (vedi „Selezione delle funzioni di programmazione avanzate“)

–

min: MBA +0,2% dell‘intervallo di misura;

min: MBA; max: MBE -0,2% dell'intervallo di

min: MBA +0,2% dell‘intervallo di misura;

min: MBA; max: MBE -0,2% dell'intervallo di

MBE

MBE -10%

MBE

MBE -10%

RP1, RP2

) o la visualizza-

8.8 Selezione delle funzioni di programmazione avanzate

Il sensore di pressione si trova ora nella modalità di programmazione:

Premere ripetutamente uno dei due tasti a freccia finché sul display non compare “EF”.

Premere il tasto centrale per passare alle funzioni ampliate.

Premere ripetutamente uno dei due tasti a freccia finché sul display non compare il parametro desiderato.

Visualizzazione Spiegazione

Reset dei parametri impostati alle impostazioni di fabbrica (resetta anche i valori salvati HIGH e LOW) Campo di valori:

Ritardo d‘inserzione1 Campo di valori:

Ritardo di reinserzione1 Campo di valori:

YES, NO/

0 ... 50 s/

Impostazione di fabbrica:

Campo di valori:

0 s

–

Visualizzazione Spiegazione

Ritardo d‘inserzione2 (in presenza di una seconda uscita di commutazione) Campo di valori:

Ritardo di reinserzione2 (in presenza di una seconda uscita di commutazione) Campo di valori:

Funzione di commutazione uscita di commutazione1

• Funzione di isteresi, normally open (HNO)

• Funzione di isteresi, normally closed (HNC)

• Funzione finestra, normally open (FNO)

• Funzione finestra, normally closed (FNC) Campo di valori:

brica:

HNO

Funzione di commutazione uscita di commutazione2 (in presenza di una seconda uscita di commutazione)

• Funzione di isteresi, normally open (HNO)

• Funzione di isteresi, normally closed (HNC)

• Funzione finestra, normally open (FNO)

• Funzione finestra, normally closed (FNC)

• Funzione di diagnosi (DIA) Campo di valori:

fabbrica

: HNO

Logica di commutazione delle uscite: PNP/NPN/Push-pull (vale per entrambe le uscite di commutazione in presenza di una seconda uscita di commutazione) Campo di valori: PNP

In presenza di un‘uscita analogica:

• Segnale in uscita 4 ... 20mA (I)

• Segnale in uscita invertito 20 ... 4mA (IINV)

• Segnale in uscita: 0 ... 10V (U)

• Segnale in uscita invertito 10 ... 0V (UINV)

• Rilevamento automatico a seconda del carico presente

• (Segnali in uscita non invertiti) (AUTO) Campo di valori:

brica:

AUTO

Impostazione dell'unità di pressione sul display Campo di valori: fabbrica:

Correzione dell‘offset del punto zero, max. 5% Campo di valori:

• Visualizzazione dei punti di commutazione/limiti dell‘in-

• Visualizzazione dei valori LOW/HIGH nelle aree C ed E del

Campo di valori: Aggiornamento della visualizzazione (update del display)

Campo di valori: Impostazione di fabbrica:

Visualizzazione nel rispettivo campo del display capovolta elettronicamente Campo di valori:

Colore sul display

• Rosso per p < SP o FL SP o p < FL o

• Rosso per p > SP o p < FL o p > FH e verde per p < SP o FL <

• Sempre rosso (senza viraggio) (RED)

• Sempre verde (senza viraggio) (GRN)

• Display OFF (modalità di risparmio energetico; premen-

Campo di valori: fabbrica:

Visualizzazione del valore della pressione max. applicato

BAR

tervallo nelle aree del display C ed E (fig.2) (SPRP)

display (LoHi)

p > FH (OD)

p < FH (DU)

do uno dei tasti il display viene attivato per 5s): (OFF)

0 ... 50 s/

HNO, HNC, FNO, FNC/

HNO, HNC, FNO, FNC, DIA/

PNP, NPN, P/P/

I, IINV, U, UINV, AUTO/

BAR, MPA, KPA, PSI, inHg/

–/

SPRP, LoHi/

1/2/5/10 aggiornamenti al secondo

YES, NO/

OD, DU, RED, GRN, OFF/

Campo di valori:

Impostazione di fab-

Impostazione di fabbrica:

Impostazione di fab-

Impostazione di fabbrica:

5 al secondo

Impostazione di fabbrica:

Impostazione di

0 s

Impostazione di

–

SPRP

–

AVENTICSTM PE5 | R412010843-BAL-001-AF | Italiano 42

Visualizzazione Spiegazione

Campo di valori: stazione di fabbrica:

Visualizzazione del valore della pressione minimo applicato Campo di valori: stazione di fabbrica:

Reset dei valori HIGH e LOW Campo di valori:

Impostazione della password per bloccare il display Password “0000” = non è necessario inserire una password Campo di valori:

Numero del punto di rilevazione alfanumerico a 16cifre Campo di valori:

Torna alla modalità di visualizzazione

nessuna possibilità di impostazione/

MBA

nessuna possibilità di impostazione/

MBE

YES, NO/

–/

Impostazione di fabbrica:

Impo-

–

senza

8.9 Impostazione dei punti di commutazione

Il sensore di pressione si trova ora nella modalità di programmazione:

Premere la freccia rivolta verso il basso per visualizzare la voce del menu SP1.

Premere il tasto centrale per impostare il punto di commutazione.

Impostare il punto di commutazione desiderato per mezzo di entrambi i tasti a freccia. Vale: | RPx | < | SPx |, SPx ≠ 0. Eccezione da -1 a +1 bar (se RP = 0 è possibile passare da un comportamento a vuoto a un comportamento di sovrappressione selezionando SP < 0 o SP > 0). RP = 0: è possibile commutare tra SP+ e SP–. RP (Pmin ... SP - 1 digit) per SP > 0: comportamento di commutazione sensore di sovrappressione RP (Pmax ... SP + 1 digit) per SP < 0: comportamento di commutazione sensore del vuoto

Confermare il valore impostato premendo brevemente il tasto centrale.

Ripetere i passi 1-4 per impostare uno dopo l’altro il punto di reinserzione RP1, il punto di commutazione SP2 e il punto di reinserzione RP2.

Dopo l’immissione dell’ultimo punto di commutazione è possibile passare alla modalità di visualizzazione premendo entrambi i tasti a freccia contemporaneamente o diverse volte oppure passare al menu EF premendo il tasto centrale.

8.10 Configurazione dell’uscita di commutazione

8.10.1 Impostazione del ritardo di inserzione e di disinserzione

Selezionare la voce del menu

Impostare il ritardo di attivazione o di reinserzione desiderato con entrambi i tasti a freccia.

Premere il tasto centrale per applicare il valore selezionato.

Selezionare la voce del menu stare i valori per l’uscita2.

Ripetere i passi 2. e

8.10.2 Impostazione della funzione dell’elemento di commutazione

Premere la freccia inferiore per visualizzare la voce del menu

Premere il tasto centrale per poter selezionare la funzione dell’elemento di commutazione.

Utilizzando uno dei due tasti a freccia selezionare la funzione dell’elemento di commutazione desiderata.

Premere il tasto centrale per applicare la funzione dell’elemento di commutazione selezionata.

DS1

DS2

DR1

e premere il tasto centrale.

DR2

e premere il tasto centrale per impo-

OUT1

OUT2

8.11 Utilizzo della funzione password

Inserendo una password è possibile proteggere il sensore di pressione dall‘accesso non autorizzato. Se è stata assegnata una password, le impostazioni possono essere modificate solo inserendo la password.

La password “2677” è riservata per resettare la password. Se si utilizza “2677” come prima password, la password non viene re-

settata.

8.11.1 Assegnazione o modifica di una password

Il sensore di pressione si trova nelle funzioni di programmazione ampliate (EF).

Selezionare la voce del menu Sul display viene visualizzata la password selezionata per ultima.

Con uno dei due tasti a freccia selezionare un codice numerico a quattro cifre come password.

Premere il tasto centrale per applicare l’impostazione selezionata.

Con l'impostazione “0000” si disattiva la funzione della password.

PAS

e premere il tasto centrale.

8.11.2 Reset della password

Se la password viene resettata, il sensore di pressione continua ad utilizzare i parametri impostati.

u Inserire la password “2677”.

La password viene resettata.

oppure

Togliere l’alimentazione elettrica e pneumatica della parte dell’impianto in cui è montato il sensore di pressione.

Togliere la tensione di alimentazione dal sensore di pressione.

Tenere premuti entrambi i tasti a freccia e il tasto centrale mentre si collega nuovamente il sensore di pressione alla tensione di alimentazione.

La funzione della password viene disattivata e tutte le impostazioni definite in precedenza vengono resettate alle impostazioni di fabbrica.

8.12 Reset dei parametri impostati

Il sensore di pressione si trova nelle funzioni di programmazione ampliate (EF).

Selezionare la voce del menu

Utilizzando uno dei due tasti a freccia selezionare l‘impostazione

Premere il tasto centrale per confermare l‘impostazione.

Tutti i parametri si trovano ora nelle impostazioni di fabbrica.

RES

e premere il tasto centrale.

8.13 Funzione di rilevamento perdite

8.13.1 Modifica dei valori dei parametri

Impostazione LTP1 (modifica dei valori)

Premere (> 2secondi) la freccia rivolta verso il basso. In questo modo si acce-

de all‘impostazione di LTP1.

Premere il tasto centrale per modificare questa impostazione.

Ora modificare i valori con entrambi i tasti a freccia e premere nuovamente il tasto a freccia centrale per applicare il valore desiderato.

Impostazione LTP2 (durata della misurazione)

Premere (> 2secondi) la freccia rivolta verso il basso. In questo modo si accede all‘impostazione di LTP2.

Ripetere i passi già descritti per le impostazioni di LTP1.

Premere prima la freccia rivolta verso il basso, quindi il tasto centrale per confermare.

Impostare con entrambi i tasti freccia la durata della misurazione (in secondi da 1 a 9999) TOUT e premere il tasto centrale per confermare.

Impostazione del volume dell‘impianto/della sezione di impianto (se conosciuta)

Premere prima la freccia rivolta verso il basso per aprire il menu di impostazione del volume, quindi il tasto centrale per confermare.

Impostare ora i valori con entrambi i tasti a freccia.

Al termine della misurazione, sul display viene visualizzata l‘informazione sul tasso di perdita in l/min.

YES

AVENTICSTM PE5 | R412010843-BAL-001-AF | Italiano 43

SET AMODE

Premere prima sulla freccia rivolta verso il basso per aprire il menu SET AMODE, quindi sul tasto centrale per confermare.

Con i due tasti a freccia scegliere se l‘uscita analogica debba trasmettere il valore per la durata della misurazione (dT) o la differenza di pressione (dP).

STOP LT

Premere prima sulla freccia rivolta verso il basso per aprire il menu STOP LT, quindi sul tasto centrale per confermare.

Con i due tasti a freccia scegliere se si vuole utilizzare il sensore in modalità perdita (scelta NO) o come sensore di pressione (scelta YES), quindi premere il tasto centrale per confermare.

Premere la freccia rivolta verso il basso. Il sensore è pronto alla misura nella modalità corrispondente.

8.13.2 Avvio della misurazione delle perdite

Dopo il collegamento all‘alimentazione di tensione il sensore mostra la versione firmware “FWv x.xx”. Sul display compaiono l‘inizializzazione “PE5 Aventics”, la pressione attuale del sistema p0, “Wait” e “User” nelle due righe inferiori.

u Premere il tasto centrale per > 200 ms e la misurazione si avvia con i parametri

preimpostati.

L‘impostazione di fabbrica è: p1 = 0,6 bar p2 = 0,4 bar tout = 30 secondi PVOL = 0,0 litri QA = dT In alternativa la misurazione può essere avviata con un impulso da un controllore

(PLC). In questo caso l‘impulso viene trasmesso al sensore come segnale in ingresso attraverso Q1 (pin 4). Nell‘area superiore del display è sempre visualizzato il valore di misura attuale.

Durante la misurazione possono verificarsi le situazioni seguenti: Pressione di alimentazione dell‘impianto p0 < valore di soglia (pressione) p1 o p2 Dopo l‘avvio della misurazione il sensore entra direttamente in una modalità di

errore fino a quando p0 non supera di almeno 0,02 bar il valore di soglia superiore p1. Il display diventa rosso. Sul display compare “WARN” sotto il valore di misura attuale e nella riga inferiore compaiono “p<p1” e il valore per p1 (p.es. “0,60”) o “p<p2” e il valore per p2.

u Premere il tasto centrale per confermare il messaggio e riportare il sensore in

modalità di pronta misura.

Pressione di alimentazione p0 > p1 e raggiungimento di tout prima del mancato raggiungimento di p1

Dopo l‘avvio della misurazione si avvia il timer A. Prima del raggiungimento di tout non viene raggiunto il valore di soglia superiore p1. Durante la misurazione, nella riga di stato superiore compare “TimA” con l‘indicazione della corrispondente durata in secondi e nella riga di stato inferiore “P>P1” con l‘indicazione del valore per P1, (ad.es. “0.60”). La misurazione si arresta non appena è raggiunto il valore di tempo per tout. Nella riga di stato superiore compare “DONE” per indicare che la misurazione è conclusa. Nella riga di stato inferiore compaiono alternativamente i valori per dP (differenza di pressione tra p0 e la pressione attuale al raggiungimento di tout), dT (in questo caso corrisponde a tout) e il valore per QL (valore assoluto se è specificato un volume o “- - - -QL” se è stato mantenuto Vol = 0).

u Premere il tasto centrale per confermare il messaggio e riportare il sensore in

modalità di pronta misura.

Pressione di alimentazione p0 > p1 e non raggiungimento di p1 prima di tout Se dopo l‘avvio della misurazione non viene raggiunto il valore di pressione supe-

riore P1, la misurazione parte da dT. Nella riga di stato superiore compare “MEAS”. Nella riga inferiore vengono visualizzati alternativamente i valori per dP (differenza di pressione tra p0 e la pressione attuale), per dT (durata in secondi dal passaggio di p1) e QL. Al termine di tout viene visualizzato “DONE” nella riga di stato superiore e, alternativamente, il risultato di dP, dT e QL nella riga di stato inferiore.

u Premere il tasto centrale per confermare il messaggio e riportare il sensore in

modalità di pronta misura.

Pressione di alimentazione p0 > p1 e non raggiungimento di p1 e p2 prima di tout Se dopo l‘avvio della misurazione non viene raggiunto il valore di pressione supe-

riore P1, la misurazione parte da dT. Nella riga di stato superiore compare “MEAS”. Nella riga inferiore vengono visualizzati alternativamente i valori per dP

(differenza di pressione tra p1 e p2), per dT (durata in secondi dal passaggio di p1 fino al raggiungimento di p2) e QL. Dopo il superamento negativo del valore di soglia (pressione) inferiore P2 il colore del display da verde diventa rosso.

È presente una perdita. La fig. 23 mostra una rappresentazione schematica della misurazione della perdita.

Nella riga di stato superiore viene visualizzato “DONE” mentre nella riga di stato inferiore compare alternativamente il risultato di dP, dT e QL.

u Premere il tasto centrale per confermare il messaggio e riportare il sensore in

modalità di pronta misura.

9 Riparazioni e manutenzione

L‘apparecchio non ha bisogno di manutenzione.

u Per la pulizia usare esclusivamente acqua ed eventualmente un detergente

delicato.

10 Smontaggio e sostituzione

ATTENZIONE

L’impianto è sottoposto ad alta pressione! Pericolo di ferimento e di danneggiamento dell’impianto dovuto a condizioni

di funzionamento incontrollate.

u Prima di cominciare con lo smontaggio, togliere sempre l‘alimentazione

elettrica e pneumatica della parte dell‘impianto in cui è montato il sensore di pressione.

Togliere l’alimentazione elettrica e pneumatica dell’impianto.

Svitare e rimuovere tutti i raccordi.

Svitare il sensore di pressione dall’attacco di mandata (attacco filettato) con l’ausilio di una chiave inglese o estrarre il sensore di pressione linearmente dal raccordo ad innesto.

Smaltire l’imballaggio e le parti usate nel rispetto delle norme vigenti nel paese di utilizzo.

11 Messaggi di errore e avvertimenti

In caso di messaggi di errore e di avvertimento le aree A e B del display lampeggiano (fig.2).

Visualizzazione Causa Soluzione

OL OVERPRESS Pressione presente > fine

UL UNDERPRES Pressione presente < ini-

ERR1 GEN.ERROR Errore generale Contattateci! ERR2 SHORTOUT1 Cortocircuito nell‘uscita 1 Eliminare il cortocircuito e ERR2 SHORTOUT2 Cortocircuito nell‘uscita 2

ERR3 OVERVOLTG Tensione di alimentazione

ERR4 LOW VOLTG Tensione di alimentazione

ATT1 SHIFT RP1 Il punto di commutazione ATT1 SHIFT RP2

ATT2 ADJ>LIMIT Con la taratura del punto

del campo di misura

zio del campo di misura

> 30 V DC

< 17 V DC

è settato al di sotto del punto di reinserzione impostato. Il punto di reinserzione viene impostato automaticamente con l'isteresi più piccola possibile sotto il nuovo punto di commutazione.

neutro la pressione presente non è compresa en-

Regolare la pressione entro il campo di misurazione (vedi figg.21 e 22)

staccare brevemente la tensione di alimentazione affinché l‘uscita possa riprendere il funzionamento normale.

Impostare la tensione di alimentazione corretta

Premere il tasto centrale per confermare il messaggio

AVENTICSTM PE5 | R412010843-BAL-001-AF | Italiano 44

Visualizzazione Causa Soluzione

tro il limite consentito del 5% dell'intervallo di misura.

LOCK KEYLOCKED Se è attivo il blocco dell'in-

Inserire la password serimento si tenta di passare alla modalità di programmazione.

WARN (p<p1) p0 non supera di almeno

0,02 bar il valore di soglia superiore p1.

Le uscite si disattivano se vengono superati i 30VDC o non vengono raggiunti i

Premere il tasto centrale

per confermare il messag-

gio

17VDC. Se è disponibile una seconda uscita di commutazione è possibile configurarla co-

me uscita di diagnosi.

u Nelle funzioni di programmazione ampliate (

) selezionare per il parametro “OU2” il valore “DIA” (vedi „Selezione delle funzioni di programmazione avanzate“).

L'uscita di diagnosi e le uscite digitali si comportano nel modo seguente in caso di errore:

Visualiz-

zazione

sul di-

splay

Modalità

Uscite digitali Uscita di diagnosi

PNP

Modalità

NPN

Modalità

Push-pull

Modalità

PNP

Modalità

NPN

Modalità

Push-pull

(area A)

OL Funzione normale Low UL

Solo Pull-

Down ERR1 Low ERR2 ERR3

Solo Pull-

Down

High

Solo Pull-

Low

Solo Pull-

Down

Solo Pull-

Down

Low

High

Solo Pull-

High

Solo Pull-

Low

NPN attivo

Low NPN

Pull-Down

ERR4

12 Dati tecnici

Dati generali

Dimensioni (l x h x p) 35 mm x 63 mm x 35 mm Peso ca. 45 g Visualizzazione LCD, a quattro cifre, con retroillumina-

Visualizzazione pressione di sistema A scelta: bar, MPa, kPa, psi e inHg Aggiornamento della visualizzazione Impostabili: 1000, 500, 200 e 100 ms Tipo di protezione secondo IEC60529 IP65/67 con attacchi montati Campi di misurazione –1…0 bar

Campo temperatura applicazione 0°C…60°C Campo temperatura magazzinaggio -20°C…80°C Umidità relativa dell‘aria < 90% Carico da urti consentito max. 30 g, xyz, EN 60068-2-27

Carico da vibrazioni consentito max. 5 g, xyz secondo IEC 60068-2-6

Materiali Corpo: policarbonato

Raccordo M12 x 1, 4 pin:

zione

0…+10 bar –1…+1 bar 0…+6 bar

–1…+10 bar

0…+12 bar

(11 ms, urto meccanico)

(10…150 Hz, vibrazione con risonanza)

Tasti: TPE Clip di fissaggio: POM Guarnizioni: NBR

(uscite 2 x digitali e uscite 1 x analogica e 1 x digitale)

5pin: (uscite 2 x digitali, 1 x analogica, modalità perdite: uscite 1 x digitale, 1 x analogica, ingresso 1 x digitale)

Dati generali

Tensione di alimentazione

17 V DC...30 V DC, protetta contro inversione di polarità

Corrente assorbita

max. 40mA (24 V) Sicurezza elettrica Classe di protezione III Uscite di commutazione PNP/NPN/Push-pull impostabili (per la

variante con IO-Link: uscita di commu-

tazione 1: IO-Link/PNP e uscita di com-

mutazione 2: PNP/NPN/Push-pull com-

mutabili) Funzione Contatto di chiusura/contatto di riposo,

funzione finestra/isteresi regolabile a

scelta Tensione di inserzione Tensione di alimentazione - 2 V Corrente di commutazione max. per

100mA uscita di commutazione

Ritardo d‘inserzione 0 s…50 s (programmabili) Tempo d‘inserzione ≤ 5 ms Uscita di diagnosi Uscita di commutazione 2 configurabile Segnale in uscita analogico In via opzionale 4mA...20

mA/0V...10V, commutazione auto-

matica a seconda del carico collegato o

impostabile in modo fisso

Segnali in uscita invertibili:

20mA...4mA/10V...0V Resistenza di carico con uscita in cor-

< 600 ohm rente

Resistenza di carico con uscita in tensio-ne> 3 kOhm

Non linearità ≤ ± 0,5 % dell‘intervallo di misura Precisione ≤ ± 1,5 % dell‘intervallo di misura

≤ ± 2,0 % dell‘intervallo di misura incl.

errore di temperatura Irripetibilità ≤ ± 0,2 % dell‘intervallo di misura Campo della temperatura nominale +10°C…+60°C Fluido consentito Aria compressa Qualità dell’aria compressa

secondo ISO8573-1:2010

Dimensione max. particella: ≤ 40µm

Contenuto di olio: 0...40mg/m

Il punto di rugiada in pressione deve es-

sere inferiore alla temperatura ambien-

te e a quella del fluido di almeno 15°C

non superare il valore di 3°C. Attacchi aria compressa 2 x G1/4 secondo ISO16030

1 x raccordo ad innesto 4mm e 1 x

G1/4 secondo ISO16030

Per l‘alimentazione di corrente utilizzare un circuito a corrente limitata in base a

UL61010-3. Uscita, paragrafo 9.4.

Data la corrente d‘ingresso capacitiva non è possibile un collegamento in serie

dei sensori.

13 Accessori

Vedi catalogo online

AVENTICSTM PE5 | R412010843-BAL-001-AF | Italiano 45

Índice

1 Abreviaturas y figuras .................................................................................................................................................................................................................. 47

2 Ocupación de pines ..................................................................................................................................................................................................................... 49

3 Acerca de esta documentación.................................................................................................................................................................................................... 50

4 Indicaciones de seguridad............................................................................................................................................................................................................ 50

4.1 Utilización conforme a las especificaciones....................................................................................................................................................................... 50

4.2 Cualificación del personal.................................................................................................................................................................................................. 50

4.3 Indicaciones de seguridad generales................................................................................................................................................................................. 50

4.4 Indicaciones de seguridad según producto y tecnología ................................................................................................................................................... 50

4.5 Indicaciones generales sobre daños materiales y en el producto....................................................................................................................................... 50

5 Volumen de suministro................................................................................................................................................................................................................ 50

6 Descripción del aparato ............................................................................................................................................................................................................... 50

6.1 Vista general del aparato................................................................................................................................................................................................... 51

7 Montaje ....................................................................................................................................................................................................................................... 51

7.1 Montar el sensor de medición de presión en un raíl DIN .................................................................................................................................................... 51

7.2 Montaje del sensor de medición de presión con juego de piezas de fijación ...................................................................................................................... 51

7.3 Montaje del sensor de medición de presión con juego de montaje de panel de control..................................................................................................... 51

7.4 Conexión neumática......................................................................................................................................................................................................... 51

7.4.1 Conectar la boquilla doble al orificio roscado G1/4 ............................................................................................................................................. 51

7.4.2 Conectar el racor instantáneo ............................................................................................................................................................................ 51

7.5 Conexión eléctrica ............................................................................................................................................................................................................ 51

8 Puesta en servicio y funcionamiento............................................................................................................................................................................................ 52

8.1 Conectar el aparato........................................................................................................................................................................................................... 52

8.2 Seleccionar el modo de información ................................................................................................................................................................................. 52

8.3 Zonas de la pantalla .......................................................................................................................................................................................................... 52

8.4 Seleccionar el modo de programación.............................................................................................................................................................................. 52

8.5 Seleccionar opciones de menú o parámetros.................................................................................................................................................................... 53

8.6 Ajustar valores de parámetros........................................................................................................................................................................................... 53

8.7 Seleccionar los puntos de conmutación o retroceso o las funciones avanzadas de programación ..................................................................................... 53

8.8 Seleccionar funciones avanzadas de programación........................................................................................................................................................... 53

8.9 Ajuste de los puntos de conmutación................................................................................................................................................................................ 54

8.10 Configurar la salida de conmutación ................................................................................................................................................................................. 54

8.10.1 Ajustar el retardo de conexión y de retroceso ..................................................................................................................................................... 54

8.10.2 Ajustar la función del elemento de conmutación ................................................................................................................................................ 54

8.11 Utilizar la función de contraseña ....................................................................................................................................................................................... 54

8.11.1 Asignar o modificar una contraseña ................................................................................................................................................................... 54

8.11.2 Reponer la contraseña........................................................................................................................................................................................ 54

8.12 Reponer los parámetros ajustados .................................................................................................................................................................................... 54

8.13 Función de detección de fugas .......................................................................................................................................................................................... 54

8.13.1 Modificar los valores del parámetro .................................................................................................................................................................... 54

8.13.2 Iniciar la medición de fuga .................................................................................................................................................................................. 55

9 Cuidado y mantenimiento ........................................................................................................................................................................................................... 55

10 Desmontaje y sustitución ............................................................................................................................................................................................................ 55

11 Mensajes de error y de advertencia .............................................................................................................................................................................................. 55

12 Datos técnicos ............................................................................................................................................................................................................................. 56

13 Accesorios ................................................................................................................................................................................................................................... 56

AVENTICSTM PE5 | R412010843-BAL-001-AF | Español 46

1 Abreviaturas y figuras

6 7

MA = 1Nm ±0,3 Nm

C2 E2

1 0

RP SP

1 0

Denominación

DR/ DS

FH/ FL

MBA/MBE inicio/fin del rango de medición OL límite superior del rango de medición excedido RP/

SP UL límite inferior del rango de medición no alcanzado LT Detector de fugas p1/LTP1 Valor de presión superior/valor umbral

p2/LTP2 Valor de presión inferior/valor umbral de la medición de fuga tout/TOUT Limitación temporal/periodo de tiempo de la medición de fuga dP Diferencia de presión detectada de la medición de fuga PVOL Volumen de los conductos/la instalación de presión que se debe

TimA Temporizador A (tiempo desde el inicio de la medición hasta alcan-

DONE Medición de fuga concluida p0/psupply Presión del sistema/presión de alimentación dT Valor de tiempo/duración de la medición de fuga QL Tasa de fuga AMODE Modo de salida analógica (dP o dT) MEAS Medición de fuga en curso Wait User Sensor listo para iniciar la medición de fuga (espera el manejo por

tiempo de retardo del punto de conmutación/retroceso

límite de ventana superior/inferior

punto de conmutación/retroceso

Medición de fuga

medir

zar p1)

parte del usuario)

Fig.3: Función de histéresis en caso de sobrepresión

Fig.4: Función de histéresis en caso de depresión

Fig.5: Función de ventana

Fig.1: Vista general del aparato

Fig.6: Tiempos de retardo

Fig.2: Zonas de indicación

AVENTICSTM PE5 | R412010843-BAL-001-AF | Español 47

Fig.7: Montar el sensor de medición de presión en un raíl DIN

Fig.8: Raíl DIN con sensor de medición de presión montado

Ø 5,2 mm

28 mm

14,4 mm

max. R2

max. 5 mm

MA = max. 4 Ncm

Fig.9: Fijar el juego de piezas de fijaciónR412010405 con 2tornillos

Fig.13: Insertar el bastidor frontal en el recorte del orificio

Fig.14: Calar el sensor de medición de presión en el bastidor frontal

Fig.10: Calar y enganchar el sensor de medición de presión en el centro del juego de piezas de fijación

Fig.11: Juego de piezas de fijación con el sensor de medición de presión montado

Fig.12: Abertura en el panel de control

Fig.15: Calar y encajar el juego de piezas de fijación en el clip de fijación inferior del sensor de medición de presión

Fig.16: Fijar y bloquear con tornillos de fijación

AVENTICSTM PE5 | R412010843-BAL-001-AF | Español 48

NPT

max. 9 mm

MA = 2 ± 0,5 Nm

Fig.17: Boquilla doble para sensor de medición de presión (1 = junta tórica, 2 =

0 1 2 3 4 5

[bar] Dp Dp [psi]

200

400

600

800

1000

[kPa]

0,2

0,4

0,6

0,8

[MPa]

116

145

T[s]

10,0

U [V]

MBA

10,0

U [V]

MBE

11,8

4,0 3,8

20,0

I [mA]

MBA

4,0 3,8

20,0

I [mA]

MBE

20,5

0,Start

∆t

out

Timer A

t [sec.]

∆p

0,End

V = volume

P = pressure

1 2

1 UB 2 OUT2 3 0V 4 OUT1

1 UB 2 analog 3 0V 4 OUT1

anillo obturador de PTFE)

Fig.18: Duración admisible del periodoT (área gris) en función de la oscilación de la presiónΔp

Fig.19: Conectar el racor instantáneo

Fig.20: UL Recognized Component Mark para Canadá y Estados Unidos

Fig.22: Comportamiento de las salidas de corriente analógicas en caso de situarse fuera del margen de medición

Fig.23: Curva característica de fuga

Parámetros guardados internamente

Parámetros regulables Valor de sali-

2 Ocupación de pines

Fig.21: Comportamiento de las salidas de tensión analógicas en caso de situarse fuera del margen de medición

AVENTICSTM PE5 | R412010843-BAL-001-AF | Español 49

Fig.24: Ocupación de pines, 4 pines

Pin Ocupación

1 alimentación de tensión de 24V (+) 2 salida de conmutación digital 2 (PNP/NPN/Push-Pull conmutable) 3 alimentación de tensión de 0V (–) 4 salida de conmutación digital 1 (PNP/NPN/Push-Pull conmutable)

Pin Ocupación

1 alimentación de tensión de 24V (+) 2 Salida analógica (4 ... 20 mA/0 ... 10 V) 3 alimentación de tensión de 0V (–) 4 salida de conmutación digital 1 (PNP/NPN/Push-Pull conmutable)

Pin Ocupación

1 UB 2 OUT2 3 0V 4 C/OUT1

1 UB 2 OUT2 3 0V 4 OUT1 / IN 5 analog

4.3 Indicaciones de seguridad generales

• Observe la normativa vigente sobre prevención de accidentes y protección del

1 alimentación de tensión de 24V (+) 2 salida de conmutación digital 2 (PNP/NPN/Push-Pull conmutable) 3 alimentación de tensión de 0V (–) 4 IO-Link/salida de conmutación digital 1 (PNP)

medio ambiente.

• Tenga en cuenta las normativas y disposiciones de seguridad vigentes en el país de utilización del producto.

• Utilice los productos de AVENTICS solo si no presentan problemas técnicos.

• Tenga en cuenta todas las indicaciones que figuran en el producto.

• Utilice solo las piezas de repuesto y accesorios autorizados por el cliente.

• Respete los datos técnicos y condiciones ambientales que se especifican en la documentación del producto.

Fig.25: Ocupación de pines, 5 pines

Pin Ocupación

• No modifique nunca el producto por cuenta propia.

• El producto no se puede poner en funcionamiento mientras no se haya verificado que el producto final (por ejemplo, una máquina o instalación) en la que están integrados los productos de AVENTICS cumple las disposiciones, nor-

1 alimentación de tensión de 24V (+) 2 salida de conmutación digital 2 (PNP/NPN/Push-Pull conmu-

mativas de seguridad y normas de utilización vigentes en el país de explotación.

table) 3 alimentación de tensión de 0V (–) 4 salida de conmutación digital 1 (PNP/NPN/Push-Pull)

en el modo de fuga: entrada de conmutación digital PNP 5 Salida analógica (4 ... 20 mA/0 ... 10 V)

4.4 Indicaciones de seguridad según producto y tecnología

ATENCIÓN

Tuberías de aire comprimido tendidas indebidamente Peligro de lesiones!

u Tienda las tuberías de aire comprimido de forma que nadie pueda tropezar

3 Acerca de esta documentación

Esta documentación es válida para los sensores de medición de presión de la serie PE5.

Esta documentación va dirigida al personal de montaje, manejo y servicio. No ponga el producto en marcha hasta que disponga de la documentación de la instalación y la haya entendido y observado.

con ellas.

ATENCIÓN

¡Estados de funcionamiento peligrosos de la instalación al desconectar el sensor de medición de presión de la fuente de tensión durante el funcionamiento!

Peligro de lesiones y de dañar la instalación a causa de estados de funcionamiento descontrolados de la instalación.

u No desconecte el sensor de medición de presión de su fuente de tensión

durante el funcionamiento.

4 Indicaciones de seguridad

Este producto ha sido fabricado conforme a las reglas de la técnica generalmente conocidas. No obstante, existe riesgo de sufrir daños personales y materiales si no se tienen en cuenta este capítuloni las indicaciones de seguridad contenidas en la documentación.

Lea esta documentación con detenimiento y por completo antes de trabajar con el producto.

Guarde esta documentación en un lugar al que siempre puedan acceder fácilmente todos los usuarios.

Entregue el producto a terceros siempre junto con la documentación necesaria.

4.1 Utilización conforme a las especificaciones

El sensor de medición de presión es un aparato neumático para vigilar valores de presión. Está diseñado para uso en una máquina o instalación. Únicamente se puede utilizar montado.

u Respete los límites de potencia mencionados en los datos técnicos.

El producto está diseñado para uso profesional y no para uso privado. Se considera utilización no conforme a las especificaciones si utiliza el sensor de

medición de presión en sistemas hidráulicos o si lo somete a líquidos o a gases agresivos o inflamables.

No se asume responsabilidad alguna por daños debidos a una utilización no conforme a las especificaciones. Los riesgos derivados de una utilización no conforme a las especificaciones son responsabilidad exclusiva del usuario.

4.2 Cualificación del personal

Las actividades descritas en esta documentación requieren disponer de conocimientos básicos de mecánica y neumática, así como de la terminología correspondiente. Para garantizar un uso seguro, solamente el personal cualificado o bien otra persona supervisada por una persona cualificada podrá realizar estas actividades.

Por personal cualificado se entiende una persona que, en virtud de su formación especializada, sus conocimientos y experiencia, así como su conocimiento acerca de las normas vigentes, puede evaluar los trabajos que se le han encomendado, detectar potenciales peligros y adoptar medidas de seguridad adecuadas. Un especialista debe cumplir las reglas pertinentes específicas del ramo.

AVENTICSTM PE5 | R412010843-BAL-001-AF | Español 50

4.5 Indicaciones generales sobre daños materiales y en el producto

NOTA

Cargas mecánicas. Daños en el aparato

Asegúrese de que el aparato nunca reciba cargas mecánicas o se fije bajo tensión mecánica.

Evite tensiones mecánicas al empalmar la manguera de aire comprimido y la conexión eléctrica.

Asegúrese de que el aparato no pueda ser dañado por piezas que caigan o por una manipulación incorrecta de herramientas.

5 Volumen de suministro

• 1 sensor de medición de presión con o sin función de detección de fugas

• 1 tornillo de cierre, montado

• 1 manual de instrucciones de servicio

6 Descripción del aparato

El sensor de medición de presión sirve como interruptor en circuitos eléctricos de señal, de control y de regulación. Supervisa la presión relativa existente y la transforma, según la versión, en una señal de conmutación digital o una señal analógica de corriente o tensión dependiendo de los puntos de conmutación o las funciones configurados. El comportamiento de conmutación se representa en las Fig. 3 hasta 6. El sensor de medición de presión con detector de fugas tiene una función adicional integrada para la comprobación en busca de fugas de una sección o un sistema de aire comprimido cerrado.

6.1 Vista general del aparato

Véase la fig. 1

Indicador

Conexión eléctrica M12 x 1

Orificio roscado G1/4 con tornillo de cierre, parte posterior

Orificio roscado G1/4, abajo

Panel de control con tres teclas

Clip de fijación para la raíl DIN (DINEN60715, 35x7,5; 35x15) o juego de piezas de fijación

Racor instantáneo de 4 mm, abajo

7 Montaje

ATENCIÓN

Peligro de lesiones por un funcionamiento descontrolado. Si durante el montaje del sensor de medición de presión la instalación se en-

cuentra bajo tensión eléctrica o presión, esto puede provocar reacciones descontroladas y, en consecuencia, lesiones o daños en la instalación.

u Desconecte siempre la presión y la conexión con la red eléctrica de la pieza

de la instalación correspondiente antes de conectar el sensor de medición de presión neumática o eléctricamente.

7.1 Montar el sensor de medición de presión en un raíl DIN

Fije el raíl DIN (DINEN60715; 35mm x 15mm/7,5mm) de la manera adecuada.

Introduzca el clip de fijación inferior del sensor de medición de presión en el raíl DIN y gire el sensor de medición de presión hacia arriba hasta que encaje (fig.7).

7.2 Montaje del sensor de medición de presión con juego de piezas de fijación

Fije el juego de piezas de fijación a su superficie de montaje con 2tornillos (fig.9).

Introduzca el clip de fijación inferior del sensor de medición de presión centrado en el juego de piezas de fijación y gire el sensor de medición de presión hacia arriba hasta que encaje (fig.10 y 11).

7.3 Montaje del sensor de medición de presión con juego de montaje de panel de control

El juego de montaje de panel de control está compuesto por un bastidor frontal y un juego de piezas de fijación. El grosor de la chapa puede ser de 5mm como máximo.

Consulte las medidas y las tolerancias para el recorte del orificio en la fig.12.

Inserte el bastidor frontal en el recorte del orificio desde delante (fig.13).

Cale el sensor de medición de presión desde atrás en el bastidor frontal y empújelo hasta que los ganchos encastren (fig.14).

Introduzca el juego de piezas de fijación en el clip de fijación inferior del sensor de medición de presión y gire el juego de piezas de fijación hacia arriba hasta que encaje (fig.15).

Enrosque los dos tornillos de fijación hasta que una fuerza de tracción suficiente fije el sensor de medición de presión (Fig. 16). Par de apriete: máx. 4 Ncm (apretar ligeramente)

Fije los dos tornillos de fijación con contratuercas.

7.4 Conexión neumática

ATENCIÓN

Daños en el aparato Los racores instantáneos incorrectos pueden dañar el aparato. No respetar los valores límite puede dañar el aparato.

No enrosque racores instantáneos con rosca cónica. Utilice únicamente racores instantáneos con obturación axial en la brida exterior y una profundidad de enroscado máxima de 9mm (fig.17).

Respete los valores límite de presión y temperatura (véase „Datos técnicos“).

En función del pedido, el aparato tiene un orificio roscado G1/4 o un racor instantáneo. Puede adaptar el orificio roscadoG1/4 a su aplicación con la boquilla doble.

u Cierre la conexión de aire comprimido no utilizada con el tornillo de cierre

montado en la parte posterior. Par de apriete: 1 Nm ±0,3 Nm

7.4.1 Conectar la boquilla doble al orificio roscado G1/4

Las boquillas dobles con rosca G1/4 o G1/8 tienen un anillo obturador de PTFE (fig.17). Deberá hermetizar las boquillas dobles con rosca NPT con junta líquida o una cinta de PTFE y, en caso necesario, alinearlas.

Enrosque la boquilla doble por el lado de la junta tórica (fig. 17) en el sensor de medición de presión. Par de apriete: 2 ± 0,5Nm.

Enrosque el sensor de medición de presión con la boquilla doble enroscada con una llave (ancho de llave17) en la rosca de montaje prevista hasta que la junta esté completamente enroscada.

Al alinear una boquilla doble con anillo de PTFE, la boquilla puede girarse un máximo de 3/4 de vuelta hacia delante o atrás.

Preste atención a que el anillo de PTFE también esté enroscado completamente y compruebe la estanqueidad.

7.4.2 Conectar el racor instantáneo

Véase la fig. 19 Para conectar conductos neumáticos al racor instantáneo, debe introducir prime-

ro la manguera hasta el tope en el racor instantáneo y tirar ligeramente para comprobar que la manguera queda fija.

u Inserte la manguera de aire comprimido (Ø 4mm, 5/32") en el racor instantá-

neo del sensor de medición de presión.

7.5 Conexión eléctrica

Véase la fig. 24, 25 El sensor de medición de presión está disponible en cuatro versiones distintas:

• 2 señales de salida digitales

• 1 señal de salida digital, 1 señal de salida analógica

• 1 señal de salida IO-Link, 1 señal de salida digital

• 2 señales de salida digitales, 1 analógica (en el modo de fuga: 1 señal de salida digital, 1 analógica, 1 señal de entrada digital)

Consulte su versión en la placa de características.

Observe la ocupación de pines del conector del aparato.

Utilice únicamente cables de unión de AVENTICS para conectar el sensor de medición de presión. La longitud puede ser de 30m como máximo.

Utilice cables blindados si el sensor de medición de presión está expuesto a fuertes campos electromagnéticos.

ATENCIÓN

Peligro de lesiones por mangueras de aire comprimido no adecuadas. Unas mangueras de aire comprimido no adecuadas pueden soltarse del apara-

to cuando están bajo presión y provocar lesiones.

u Utilice exclusivamente mangueras de aire comprimido de AVENTICS.

AVENTICSTM PE5 | R412010843-BAL-001-AF | Español 51

Enrosque la conexión M12x1 del cable de unión al conector del aparato. Par de giro máximo: 0,6Nm

Encontrará más información sobre el sensor IO-Link en el folleto informativo “IO-Link” R412023190.

8 Puesta en servicio y funcionamiento

ATENCIÓN

Estados de funcionamiento peligrosos de la instalación por ajustes incorrectos o por sobrepasar o no alcanzar la tensión de servicio.

Peligro de lesiones y de dañar la instalación a causa de estados de funcionamiento descontrolados de la instalación.

No efectúe ajustes indebidos en el sensor de medición de presión durante el funcionamiento. Tenga en cuenta que, al pulsar la tecla central, los ajustes efectuados previamente pasarán a tener efecto de inmediato.

Sustituya inmediatamente los sensores de medición de presión averiados.

No desconecte el sensor de medición de presión de su fuente de tensión durante el funcionamiento.

ATENCIÓN

Peligro por una compresión repetida del aire comprimido. El aparato se calienta por encima del valor admisible.

Evite la compresión repetida del aire comprimido.

Consulte la duración admisible del periodoT en función de la oscilación de la presión Δp de la fig. 18.

NOTA

Daños por objetos puntiagudos El aparato puede sufrir daños.

u Nunca maneje el aparato con una herramienta u objetos puntiagudos.

Antes de poner en servicio el sistema, se deben haber realizado y finalizado los siguientes trabajos:

• Ha montado por completo y conectado el sensor de medición de presión.

• Ha efectuado los ajustes previos y la configuración. Después podrá presurizar la parte de la instalación en la que está conectado el

sensor de medición de presión.

8.1 Conectar el aparato

Después de la conexión a la alimentación de tensión, se encienden todos los segmentos de la indicación durante 2s en el color básico; después, se encienden durante 2s en el color de advertencia.

u Durante ese tiempo, compruebe si todos los segmentos están funcionando

sin problemas.

Acto seguido, el aparato muestra el nombre del fabricante y la denominación del aparato durante 2s. A continuación, pasa al modo de indicación.

En el modo de indicación están en funcionamiento las funciones de medición y conmutación.

Es posible que el aparato ya indique un valor al realizar la conexión eléctrica con la presión desconectada (efecto físico). Al realizar la puesta en servicio, efectúe un offset de punto cero en la función avanzada de programación EF con la función “0SET”.

Cuando está en el modo de ahorro de energía, el aparato apaga el indicador. Pulsando una de las teclas, la indicación vuelve a activarse durante 5s.

Para activar el modo de ahorro de energía:

u En las funciones avanzadas de programación, seleccione el valor “OFF” para el

parámetro “DISC” (véase „Seleccionar funciones avanzadas de programación“).

8.2 Seleccionar el modo de información

El sensor de medición de presión se encuentra en el modo de indicación:

u Pulse durante al menos 3s la flecha que apunta hacia arriba.

Ahora el sensor de medición de presión se encuentra en el modo de información.

El aparato indica los siguientes parámetros uno detrás de otro durante 3s:

• SP1/FH1 (ajuste del punto de conmutación 1/límite de ventana superior1)

• RP1/FL1 (ajuste del punto de retroceso 1/límite de ventana inferior 1)

• SP2/FH2 (ajuste del punto de conmutación 2/límite de ventana superior2)

• RP2/FL2 (ajuste del punto de retroceso 2/límite de ventana inferior 2)

• Salida analógica (señal de salida eléctrica en mA o V)

• LOW (valor de presión mínimo guardado desde la última reposición)

• HIGH (valor de presión máximo guardado desde la última reposición)

Para salir del modo de información:

u Pulse simultáneamente ambas teclas de flecha.

Ahora el sensor de medición de presión se encuentra en el modo de indicación.

8.3 Zonas de la pantalla

Las zonas de la pantalla son diferentes en el sensor de medición de presión y en el sensor de medición de presión con función adicional de detección de fugas (Fig.

Tab.1: Sensor de medición de presión

Zonas de la pantalla

A Indicación de la presión ajustada Valor del parámetro seleccio-

B Símbolo de llave si está activado

C1/C2 Umbrales de conmutación ajus-

D1/D2 Estado de conmutación de la sali-

E1/E2 Valor ajustado de los umbrales

Tab.2: Sensor de medición de presión con función de detección de fugas

Zonas de la pantalla

A Indicación de la

B Símbolo de llave

C1/C2 Indicación de dis-

D1/D2 D2: Estado “Activación

E1/E2 E1: Temporizador en se-

Modo de indicación Modo de programación

nado

el bloqueo de teclado, unidad de presión ajustada

tados

da de conmutación 1/2

de conmutación

Modo de indicación

presión ajustada

(con bloqueo de teclado), unidad de presión ajustada

ponibilidad para medición (“WAIT”/“USER”)

Modo de programación

Valor del parámetro seleccionado

Parámetro seleccionado

Información adicional

Estado de conmutación de la salida de conmutación 1/2

Valor ajustado de los umbrales de conmutación

Modo de medición

Indicación de la presión ajustada

Unidad de presión ajustada

C1: estado de fuga (Wait User, MEAS, DONE) o TimA hasta alcanzar P1, mensaje de error (“WARN”) en caso de presión de alimentación insuficiente, “DONE” tras finalizar (sin errores) la medición C2: Alternando QL, dT, dP o P>P1 hasta alcanzar P1 o P<P2 hasta alcanzar P2

de la medición de fuga”

gundos hasta alcanzar P1 E2: Valores de medición QL, dt, dP

8.4 Seleccionar el modo de programación

El sensor de medición de presión se encuentra en el modo de indicación:

u Pulse durante al menos 2s la flecha que apunta hacia abajo.

El sensor de medición de presión se encuentra ahora en el modo de programación. Las funciones de medición y conmutación siguen funcionando.

AVENTICSTM PE5 | R412010843-BAL-001-AF | Español 52

Si no introduce ningún dato durante más de 15s, el aparato vuelve automáticamente al modo de indicación.

8.5 Seleccionar opciones de menú o parámetros

El sensor de medición de presión se encuentra en el modo de programación: Las opciones de menú y los parámetros que se pueden seleccionar se muestran

en el aparato en la zona de indicaciónB (fig.2).

u Seleccione la opción de menú o el parámetro que desee ajustar con las dos te-

clas de flecha.

Para confirmar la opción de menú o el parámetro:

u Pulse la tecla central.

La opción de menú se ejecuta o puede ajustar los valores del parámetro.

8.6 Ajustar valores de parámetros

El sensor de medición de presión se encuentra en el modo de programación: El aparato muestra los valores de parámetro en la zona de indicaciónA (fig.2). Las zonas de indicación C1/2 y D1/2 indican los valores de parámetros ajustados

en estos momentos.

Seleccione el valor de parámetro que desee ajustar con las dos teclas de flecha.

Pulse la tecla central para confirmar el valor del parámetro.

El ajuste pasa a estar activo aunque el aparato todavía se encuentre en el modo de programación.

8.7 Seleccionar los puntos de conmutación o retroceso o las funciones avanzadas de programación

El sensor de medición de presión se encuentra en el modo de programación:

u Pulse una de las dos teclas de flecha hasta que aparezca en la indicación el

punto de conmutación deseado ( la indicación para las funciones avanzadas de programación (EF). Aparecen las siguientes indicaciones de forma sucesiva:

Indicación

Modo de indicación

En el modo de ventana, los puntos de conmutación y de retroceso SPx y RPx se

denominan FHx y FLx.

Pulse la tecla de flecha central para confirmar el ajuste. Introduzca los valores de los parámetros para los puntos de conmutación.

Explicación

Punto de conmutación 1/límite de ventana superior 1 Rango de valores: Ajuste de fábrica:

Punto de retroceso 1/límite de ventana inferior 1 Rango de valores: Ajuste de fábrica:

Punto de conmutación 2/límite de ventana superior 2 (si está disponible una segunda salida de conmutación) Rango de valores:

Ajuste de fábrica: Punto de retroceso 2/límite de ventana inferior 2 (si está dis-

ponible una segunda salida de conmutación) Rango de valores: Ajuste de fábrica:

Funciones avanzadas de programación (véase „Seleccionar funciones avanzadas de programación“)

–

SP1, SP2

), el punto de retroceso (

mín. MBA +0,2% del rango; máx. MBE

MBE

mín: MBA; máx: MBE -0,2% del margen

MBE -10%

mín. MBA +0,2% del rango; máx. MBE

MBE

mín: MBA; máx: MBE -0,2% del margen

MBE -10%

RP1, RP2

8.8 Seleccionar funciones avanzadas de programación

El sensor de medición de presión se encuentra en el modo de programación:

Pulse una de las dos teclas de flecha repetidamente hasta que aparezca “EF” en la indicación.

Pulse la tecla central para acceder a las funciones avanzadas.

Pulse una de las dos teclas de flecha repetidamente hasta que aparezca el parámetro deseado en la indicación.

Indicador Explicación

) o

Reposición de los parámetros ajustados a los ajustes de fábrica (repone también los valores HIGH y LOW guardados) Rango de valores:

Retardo de conmutación1 Rango de valores:

Retardo de retroceso1 Rango de valores:

Retardo de conmutación2 (si está disponible una segunda salida de conmutación) Rango de valores:

Retardo de retroceso2 (si está disponible una segunda salida de conmutación) Rango de valores:

Función de conmutación de la salida de conmutación1

• Función de histéresis, normalmente abierta (HNO)

• Función de histéresis, normalmente cerrada (HNC)

• Función de ventana, normalmente abierta (FNO)

• Función de ventana, normalmente cerrada (FNC) Rango de valores:

HNO Función de conmutación de la salida de conmutación2 (si

está disponible una segunda salida de conmutación)

• Función de histéresis, normalmente abierta (HNO)

• Función de histéresis, normalmente cerrada (HNC)

• Función de ventana, normalmente abierta (FNO)

• Función de ventana, normalmente cerrada (FNC)

• Función de diagnóstico (DIA) Rango de valores:

ca: HNO Lógica de conexión de las salidas de conmutación: PNP/

NPN/Push-Pull (válido para las dos salidas de conmutación en caso de que esté disponible una segunda salida de conmutación) Rango de valores:

Si está disponible una salida analógica:

• Señal de salida 4 ... 20 mA (I)

• Señal de salida invertida 20 ... 4 mA (IINV)

• Señal de salida: 0 ... 10 V (U)

• Señal de salida invertida 10 ... 0 V (UINV)

• Detección automática en función de la carga presente

• (señales de salida no invertidas) (AUTO) Rango de valores:

AUTO Ajuste de la unidad de presión en el indicador

Rango de valores: ca:

BAR

Corrección del offset de punto cero, máx. 5% Rango de valores:

• Indicación de los puntos de conmutación/límites de ventana en las zonas de indicación C y E (fig.2) (SPRP)

• Indicación de los valores LOW/HIGH en las zonas de indicación C y E (LoHi)

Rango de valores: Actualización de la indicación (actualización de la pantalla)

Rango de valores: Ajuste de fábrica:

Invertir la indicación electrónica en el campo de indicación correspondiente Rango de valores:

Color en el indicador

• Rojo con p < SP o FL SP o p < FL o p > FH (OD)

• Rojo con p > SP o p < FL o p > FH y verde con p < SP o FL < p < FH (DU)

• Siempre rojo (sin cambio de color) (RED)

YES, NO/

0 ... 50 s/

HNO, HNC, FNO, FNC/

HNO, HNC, FNO, FNC, DIA/ajuste de fábri-

PNP, NPN, P/P/ajuste de fábrica: PNP

I, IINV, U, UINV, AUTO/ajuste de fábrica

BAR, MPA, KPA, PSI, inHg/

–/ajuste de fábrica: –

SPRP, LoHi/ajuste de fábrica: SPRP

1/2/5/10 actualizaciones por segundo

5 por segundo

YES, NO/

ajuste de fábrica:

Ajuste de fábrica:

ajuste de fábrica:

–

0 s

Ajuste de fábri-

–

AVENTICSTM PE5 | R412010843-BAL-001-AF | Español 53

Indicador Explicación

• Siempre verde (sin cambio de color) (GRN)

• Indicación apagada (modo de ahorro de energía; pulsando una de las teclas, la indicación se activa durante 5s): (OFF)

Rango de valores: OD

Indicación de los valores de presión máximos aplicados Rango de valores: ca:

MBA

Indicación de los valores de presión mínimos aplicados Rango de valores: ca:

MBE

Reposición de los valores HIGH y LOW Rango de valores:

Fijación de la contraseña para el bloqueo del indicador Contraseña “0000” = no es necesario introducir contraseña Rango de valores:

Número alfanumérico de 16 dígitos del punto de medición Rango de valores:

Volver al modo de indicación

OD, DU, RED, GRN, OFF/ajuste de fábrica

ninguna opción de ajuste/

YES, NO/

–/ajuste de fábrica: sin

ajuste de fábrica:

ajuste de fábri-

–

8.11 Utilizar la función de contraseña

Introduciendo una contraseña, puede proteger el sensor de medición de presión contra un acceso no autorizado. Si se ha asignado una contraseña, los ajustes solamente podrán modificarse después de introducir dicha contraseña.

8.11.1 Asignar o modificar una contraseña

El sensor de medición de presión se encuentra en las funciones avanzadas de programación (EF).

8.11.2 Reponer la contraseña

La contraseña “2677” está reservada para reponer la contraseña. Si utiliza “2677” como primera contraseña, la contraseña no se repon-

drá.

Seleccione la opción de menú En la indicación aparece la última contraseña seleccionada.

Seleccione un código numérico de cuatro dígitos como contraseña con una de las dos teclas de flecha.

Pulse la tecla central para aceptar el ajuste seleccionado.

Con el ajuste “0000” puede desactivar la función de contraseña.

PAS

y pulse la tecla central.

8.9 Ajuste de los puntos de conmutación

El sensor de medición de presión se encuentra en el modo de programación:

Pulse la flecha que apunta hacia abajo para que aparezca la opción de menú SP1.

Pulse la tecla central para poder ajustar el punto de conmutación.

Ajuste el punto de conmutación deseado con ayuda de ambas teclas de flecha. Si: | RPx | < | SPx |, SPx ≠ 0. Excepción para -1 hasta +1 bar (Si RP = 0 se puede cambiar entre un comportamiento de conmutación de vacío y uno de sobrepresión eligiendo SP < 0 o SP > 0). RP = 0: cambio entre SP+ y SP– posible. RP (Pmin ... SP - 1 dígito) para SP > 0: comportamiento de conmutación del sensor de sobrepresión RP (Pmax ... SP + 1 dígito) para SP < 0: comportamiento de conmutación del sensor de medición de vacío

Confirme el valor ajustado pulsando brevemente la tecla central.

Repita los pasos del 1 al 4, para ajustar consecutivamente el punto de retroceso RP1, el punto de conmutación SP2 y el punto de retroceso RP2.

Tras la introducción del último punto de conmutación se podrá cambiar al modo de indicación pulsando simultáneamente las dos teclas de flecha o repetidas veces o , o al menú EF pulsando la tecla central.

8.10 Configurar la salida de conmutación

8.10.1 Ajustar el retardo de conexión y de retroceso

Seleccione la opción de menú

Ajuste el retardo de conexión o de retroceso deseado con las dos teclas de flecha.

Pulse la tecla central para aceptar el valor seleccionado.

Seleccione la opción de menú los valores para la salida 2.

Repita los pasos 2 y

8.10.2 Ajustar la función del elemento de conmutación

Pulse la tecla inferior para mostrar la opción de menú

Pulse la tecla central para poder seleccionar la función del elemento de conmutación.

Seleccione la función del elemento de conmutación deseada con una de las dos teclas de flecha.

Pulse la tecla central para aceptar la función del elemento de conmutación seleccionada.

DS1

DS2

DR1

y pulse la tecla central.

DR2

y pulse la tecla central para ajustar

OUT1

OUT2

Si se repone la contraseña, el sensor de medición de presión sigue utilizando los parámetros ajustados.

u Introduzca la contraseña “2677”.

La contraseña se repone.

O bien:

Desconecte la tensión y la presión de la parte de la instalación en la que está montado el sensor de medición de presión.

Desconecte el sensor de medición de presión de la tensión de alimentación.

Mantenga pulsadas las dos teclas de flecha y la tecla central mientras vuelve a conectar el sensor de medición de presión a la tensión de alimentación.

La función de contraseña se desactiva y todos los ajustes realizados anteriormente se reponen a los ajustes de fábrica.

8.12 Reponer los parámetros ajustados

El sensor de medición de presión se encuentra en las funciones avanzadas de programación (EF).

Seleccione la opción de menú

Seleccione el ajuste

Pulse la tecla central para confirmar el ajuste.

Todos los parámetros se encuentran ahora en el ajuste de fábrica.

YES

RES

y pulse la tecla central.

con una de las dos teclas de flecha.

8.13 Función de detección de fugas

8.13.1 Modificar los valores del parámetro

Ajuste LTP1 (modificar valores)

Pulse (> 2segundos) la flecha que apunta hacia abajo. Así podrá acceder al ajuste de LTP1.

Pulse la tecla central para modificar este ajuste.

Modifique los valores con ambas teclas de flecha y después pulse de nuevo la tecla de flecha central para aceptar el valor deseado.

Ajuste LTP2 (duración de la medición)

Pulse (> 2segundos) la flecha que apunta hacia abajo. Así podrá acceder al ajuste de LTP2.

Repita los pasos que ya se han descrito en los ajustes para LTP1.

Pulse la flecha que apunta hacia abajo y después pulse la tecla central para confirmar.

Ajuste ahora la duración de la medición (en segundos desde 1 hasta 9999) con ambas teclas de flecha y después pulse la tecla central para confirmar.

Ajuste del volumen de la instalación/sección de la instalación (si se conoce)

Pulse la flecha que apunta hacia abajo para acceder al menú de ajuste del volumen, después pulse la tecla central para confirmar.

Ahora ajuste los valores con ambas teclas de flecha.

AVENTICSTM PE5 | R412010843-BAL-001-AF | Español 54

Al final de la medición, en la pantalla aparecerá la información sobre la tasa de fuga en L/min.

SET AMODE

Pulse la flecha que apunta hacia abajo para acceder al menú SET AMODE, después pulse la tecla central para confirmar.

Seleccione con las dos teclas de flecha si mediante la salida analógica se transfiere el valor para la duración de la medición (dT) o la diferencia de presión (dP).

STOP LT

Pulse la flecha que apunta hacia abajo para acceder al menú STOP LT, después pulse la tecla central para confirmar.

Seleccione con las dos teclas de flecha si se quiere usar el sensor en el modo de fuga (selección NO) o como sensor de medición de presión (selección YES) y después pulse la tecla central para confirmar.

Pulse la flecha que apunta hacia abajo. El sensor pasa a estar disponible para la medición en el modo correspondien-

te.

8.13.2 Iniciar la medición de fuga

Al conectarlo a la alimentación de tensión, el sensor muestra la versión de firmware correspondiente “FWv x.xx”. En la pantalla aparece la inicialización “PE5 Aventics”, la presión del sistema ajustada actualmente p0, así como “Wait” y “User” en las dos filas inferiores.

u Pulse la tecla central durante >200 ms y la medición se inicia con los paráme-

tros preconfigurados.

El ajuste de fábrica es: p1 = 0,6 bar p2 = 0,4 bar tout = 30segundos PVOL = 0,0litros QA = dT Alternativamente, se puede iniciar la medición mediante un impulso de un con-

trol (CLP). El impulso se emite al sensor mediante Q1 (Pin 4) como señal de entrada. En la zona superior de la pantalla siempre se muestra el valor de medición actual.

Durante la medición se pueden desarrollar los siguientes escenarios: Presión de alimentación de la instalación p0 < valor umbral (de presión) p1 o p2 Tras iniciarse la medición, el sensor pasa directamente a un modo de error siem-

pre y cuando p0 no sea al menos 0,02 bar mayor que el valor umbral superior p1. La pantalla se vuelve roja. En la pantalla, debajo del valor de medición actual aparece “WARN” y en la línea más inferior aparece tanto “p<p1” como el valor para p1 (p. ej. “0,60”) o “p<p2” y el valor para p2.

u Pulse la tecla central para confirmar el mensaje y vuelva a poner el sensor dis-

ponible para la medición.

Presión de alimentación p0 > p1 y se alcanza tout antes de caer por debajo de p1 Tras el inicio de la medición, arranca el temporizador A. Hasta lograr tout no se al-

canza el valor umbral superior P1. Durante la medición, en la línea de estado más superior aparece “TimA” con la indicación de tiempo correspondiente en segundos y en la línea de estado más inferior “P>P1” con la indicación del valor para P1, (p, ej. “0.60”). La medición se detiene en cuanto se ha alcanzado el valor de tiempo para tout. En la línea de estado superior aparece “DONE” para mostrar que se ha finalizado la medición. En la línea de estado inferior aparecen de forma alterna los valores para dP (diferencia de presión entre p0 y la presión actual al alcanzar tout), dT (en este caso corresponde a tout) y el valor para QL (valor absoluto siempre y cuando se haya indicado un volumen o “- - - -QL” siempre y cuando se haya mantenido Vol = 0).

u Pulse la tecla central para confirmar el mensaje y vuelva a poner el sensor dis-

ponible para la medición.

Presión de alimentación p0 > p1 y cae por debajo de p1 antes de tout Si después de iniciar la medición, no se alcanza el valor de presión superior P1, se

inicia la medición de dT. En la línea de estado superior aparece “MEAS”. En la línea de estado inferior aparecen de forma alterna los valores para dP (diferencia de presión entre p0 y la presión actual), para dT (periodo de tiempo en segundos desde el recorrido de p1) y QL. Tras la finalización de tout, aparece “DONE” en la línea de estado superior, así como el resultado de dP, dT y QL de forma alterna en la línea de estado inferior.

u Pulse la tecla central para confirmar el mensaje y vuelva a poner el sensor dis-

ponible para la medición.

Presión de alimentación p0 > p1 y cae por debajo de p1 y p2 antes de tout

Si después de iniciar la medición, no se alcanza el valor de presión superior P1, se inicia la medición de dT. En la línea de estado superior aparece “MEAS”. En la línea de estado inferior aparecen de forma alterna los valores para dP (diferencia de presión entre p1 y p2), para dT (periodo de tiempo en segundos desde el recorrido desde p1 hasta alcanzar p2) y QL. Tras caer por debajo del valor umbral (de presión) inferior P2, el color de la pantalla cambia de verde a rojo.

Hay una fuga. La Fig. 23 muestra la representación esquemática de la medición de la fuga.

En la línea de estado superior se muestra “DONE”, y de forma alterna el resultado de dP, dT y QL en la línea de estado inferior.

u Pulse la tecla central para confirmar el mensaje y vuelva a poner el sensor dis-

ponible para la medición.

9 Cuidado y mantenimiento

El aparato no requiere mantenimiento.

u Para la limpieza, utilice exclusivamente agua o, en caso necesario, un deter-

gente suave.

10 Desmontaje y sustitución

ATENCIÓN

La instalación se encuentra bajo alta presión. Peligro de lesiones y de dañar la instalación a causa de estados de funciona-

miento descontrolados de la instalación.

u Antes de empezar con el desmontaje, desconecte siempre la tensión y la

presión de la parte de la instalación en la que está montado el sensor de medición de presión.

Desconecte la tensión y la presión de la instalación.

Afloje y retire todas las conexiones.

Suelte el sensor de medición de presión de la conexión de presión (orificio roscado) con ayuda de una llave o retire el sensor de medición de presión del racor instantáneo tirando de él en línea recta.

Elimine el embalaje y las piezas gastadas de acuerdo con las especificaciones del país en el que se vaya a utilizar el sistema.

11 Mensajes de error y de advertencia

En caso de mensajes de error y de advertencia, las zonas de indicación A y B parpadean (fig.2).

Indicador Causa Remedio

OL OVERPRESS Presión presente > final

UL UNDERPRES Presión presente < inicio

ERR1 GEN.ERROR Error general ¡Contacte con nosotros! ERR2 SHORTOUT1 Cortocircuito presente en

ERR2 SHORTOUT2 Cortocircuito presente en

ERR3 OVERVOLTG Tensión de alimentación >

ERR4 LOW VOLTG Tensión de alimentación <

ATT1 SHIFT RP1 El punto de conmutación ATT1 SHIFT RP2

del rango de medición

la salida1

la salida2

30 V DC

17 V DC

está ajustado por debajo del punto de retroceso fijado. El punto de retroceso se fija automáticamente con la menor histéresis posible por debajo del nuevo punto de conmutación.

Ajustar la presión dentro del margen de medición (véase21 y 22)

Solucionar el cortocircuito y desconectar brevemente la tensión de alimentación para que la salida pueda retomar el funcionamiento normal.

Ajustar correctamente la tensión de alimentación

Pulse la tecla central para confirmar el mensaje

AVENTICSTM PE5 | R412010843-BAL-001-AF | Español 55

Indicador Causa Remedio

ATT2 ADJ>LIMIT En la adaptación del pun-

to cero, la presión dispo-

Pulse la tecla central para

confirmar el mensaje nible se encuentra fuera del límite permitido del 5% del rango.

LOCK KEYLOCKED Se intenta acceder al mo-

do de programación con

Introducción de la contra-

seña el bloqueo de introducción activo.

WARN (p<p1) p0 no es al menos 0,02

bar mayor que el valor de

Pulse la tecla central para

confirmar el mensaje umbral superior p1.

Las salidas se desconectan si se supera un valor de 30 VDC o no se alcanza un

valor de 17 VDC. Si está disponible una segunda salida de conmutación, puede configurarla como

salida de diagnóstico.

u Para ello, en las funciones avanzadas de programación (

) seleccione el valor “DIA” para el parámetro “OUT2” (véase „Seleccionar funciones avanzadas de programación“).

En caso de error, la salida de diagnóstico y las salidas digitales se comportan del modo siguiente:

Indica-

ción en la

pantalla

(Zona A)

OL Función normal Low UL

ERR1 Low ERR2 ERR3

Salidas digitales Salida de diagnóstico

Modo

PNP

Modo

NPN

Modo

Push-Pull

Modo

PNP

solo Pull-

Down

solo Pull-

Down

High

solo Pull-

Low

solo Pull-

Down

Low

solo Pull-

Down

Modo

NPN

High

solo Pull-

High

solo Pull-

Modo

Push-Pull

Low

NPN acti-

Low NPN

Pull-Down

ERR4

12 Datos técnicos

Generalidades

Dimensiones (An x Al x P) 35mm x 63mm x 35mm Peso aprox. 45 g Indicador LCD, cuatro dígitos, retroiluminado Indicador de la presión del sistema Seleccionables: bar, MPa, kPa, psi e

Actualización del indicador regulable: 1000, 500, 200 y 100 ms Tipo de protección según IEC 60529 IP65/IP67 con conexiones montadas Márgenes de medición –1…0 bar

Rango de temperatura para la aplicación

Rango de temperatura para el almacenamiento

Humedad relativa del aire < 90% Carga de choque máx. 30 g, xyz, DIN EN 60068-2-27

Carga de vibraciones máx. 5 g, xyz según IEC 60068-2-6

Materiales Carcasa: policarbonato

Orificio M12 x 1, 4 polos:

inHg

0…+10 bar –1…+1 bar 0…+6 bar

–1…+10 bar

0…+12 bar 0°C…60°C

-20°C…80°C

(11 ms, choque mecánico)

(10…150 Hz, vibración en caso de resonancia)

Teclas: TPE Clip de fijación: POM Juntas: NBR

(2 salidas digitales y 1 salida digital y 1 analógica)

Generalidades

5 polos: (2 salidas digitales, 1 analógica, modo de fuga: 1 salida digital, 1 analógica, 1 entrada digital)

Tensión de alimentación

17 V DC…30 V DC, protegido contra inversión de polaridad

Consumo de corriente

máx. 40mA (24 V) Seguridad eléctrica clase de protección III Salidas de conmutación PNP/NPN/Push-Pull regulable (en la va-

riante con IO-Link: salida de conmuta-

ción1: IO-Link/PNP y salida de conmu-

tación 2: PNP/NPN/Push-Pull conmuta-

ble) Función Contacto de trabajo/contacto de repo-

so, función de ventana/histéresis libre-

mente regulable Tensión de conmutación Tensión de alimentación - 2 V Máx. corriente de conmutación por sali-

100mA da de conmutación

Retardo de conmutación 0 s…50 s (programable) Tiempo de conmutación ≤ 5 ms Salida de diagnóstico Salida de conmutación 2 configurable Señal de salida analógica Opcionalmente de 4mA…20mA/0

V…10 V, conmutación automática en

función de la carga conectada o regula-

ble de forma fija

Señales de salida invertibles:

20mA…4mA/10 V…0 V Resistencia de carga con salida de co-

< 600 Ohm rriente

Resistencia de carga con salida de ten-

> 3 kOhm sión

No linealidad ≤ ± 0,5 % del rango Precisión ≤ ± 1,5 % del rango

≤ ± 2,0 % del rango con error de tempe-

ratura incluido No repetibilidad ≤ ± 0,2 % del rango Rango de temperatura de medición +10°C…+60°C Fluido admisible aire comprimido Calidad del aire comprimido según

ISO 8573-1:2010

Tamaño de partícula máx.: ≤ 40 µm

Contenido de aceite: 0…40 mg/m

El punto de condensación de presión se

debe situar como mínimo 15°C por de-

bajo de la temperatura ambiental y del

medio, y debe ser como máx. de 3°C. Conexiones de aire comprimido 2 x G1/4 según ISO 16030

1 x racor instantáneo de 4 mm y 1 x

G1/4 según ISO 16030

Utilice para la alimentación de corriente un circuito eléctrico de energía limitada

según UL 61010-3. Edición, sección 9.4.

Debido a la corriente de entrada capacitiva no es posible conectar los sensores

en serie.

13 Accesorios

Véase el catálogo online

AVENTICSTM PE5 | R412010843-BAL-001-AF | Español 56

Innehåll

1 Förkortningar och bilder .............................................................................................................................................................................................................. 58

2 Stifttilldelning.............................................................................................................................................................................................................................. 60

3 Om denna dokumentation .......................................................................................................................................................................................................... 61

4 Säkerhetsföreskrifter ................................................................................................................................................................................................................... 61

4.1 Tillåten användning .......................................................................................................................................................................................................... 61

4.2 Personalens kvalifikationer................................................................................................................................................................................................ 61

4.3 Allmänna säkerhetsföreskrifter ......................................................................................................................................................................................... 61

4.4 Produkt- och teknikrelaterade säkerhetsföreskrifter ......................................................................................................................................................... 61

4.5 Allmänna anvisningar för material- och produktskador..................................................................................................................................................... 61

5 Leveransen innehåller .................................................................................................................................................................................................................. 61

6 Beskrivning av enheten................................................................................................................................................................................................................ 61

6.1 Översikt över enheten....................................................................................................................................................................................................... 61

7 Montering ................................................................................................................................................................................................................................... 62

7.1 Montera tryckvakt på DIN-skena....................................................................................................................................................................................... 62

7.2 Montera tryckvakten med monteringssats........................................................................................................................................................................ 62

7.3 Montera tryckvakten med panelmonteringssats............................................................................................................................................................... 62

7.4 Ansluta pneumatiskt......................................................................................................................................................................................................... 62

7.4.1 Ansluta dubbelnippel till gänganslutning G1/4 ................................................................................................................................................... 62

7.4.2 Ansluta med snabbanslutning ............................................................................................................................................................................ 62

7.5 Elektrisk anslutning........................................................................................................................................................................................................... 62

8 Driftstart och drift........................................................................................................................................................................................................................ 62

8.1 Starta enheten.................................................................................................................................................................................................................. 63

8.2 Välja infoläge .................................................................................................................................................................................................................... 63

8.3 Displayområden................................................................................................................................................................................................................ 63

8.4 Välja programmeringsläge................................................................................................................................................................................................ 63

8.5 Välja menypunkt eller parameter...................................................................................................................................................................................... 63

8.6 Ställa in parametervärden................................................................................................................................................................................................. 63

8.7 Välja kopplings- och återkopplingspunkter eller ytterligare programmeringsfunktioner................................................................................................... 63

8.8 Välja ytterligare programmeringsfunktioner..................................................................................................................................................................... 64

8.9 Ställa in kopplingspunkter................................................................................................................................................................................................. 64

8.10 Konfigurera kopplingsutgång ........................................................................................................................................................................................... 64

8.10.1 Ställa in tillkopplings- och återkopplingsfördröjningen ....................................................................................................................................... 64

8.10.2 Ställa in kopplingselementfunktionen ................................................................................................................................................................ 64

8.11 Använda lösenordsfunktionen .......................................................................................................................................................................................... 65

8.11.1 Tilldela eller ändra ett lösenord .......................................................................................................................................................................... 65

8.11.2 Återställning av lösenord .................................................................................................................................................................................... 65

8.12 Återställa inställda parametrar .......................................................................................................................................................................................... 65

8.13 Läckagetestarfunktion ...................................................................................................................................................................................................... 65

8.13.1 Ändra parametervärden ..................................................................................................................................................................................... 65

8.13.2 Starta läckagemätning ....................................................................................................................................................................................... 65

9 Skötsel och underhåll................................................................................................................................................................................................................... 66

10 Demontering och byte................................................................................................................................................................................................................. 66

11 Fel- och varningsmeddelanden .................................................................................................................................................................................................... 66

12 Tekniska data............................................................................................................................................................................................................................... 66

13 Tillbehör ...................................................................................................................................................................................................................................... 67

AVENTICSTM PE5 | R412010843-BAL-001-AF | Svenska 57

1 Förkortningar och bilder

6 7

MA = 1Nm ±0,3 Nm

C2 E2

1 0

RP SP

1 0

Beteckning

DR/ DS

FH/ FL

MBA/MBE Början av mätområde/Slutet av mätområde OL övre mätområdet överskridet RP/

SP UL undre mätområdet underskridet LT Läckagetestare p1/LTP1 övre tryckvärde/tröskelvärde

p2/LTP2 undre tryckvärde/tröskelvärde läckagemätning tout/TOUT Tidsbegräsning/tidsrymd läckagemätning dP fastställd tryckdifferens på läckagemätningen PVOL Volym på tryckanläggning/-ledningar som ska mätas TimA Timer A (tid från mätningens start tills p1 nås) DONE Läckagemätning avslutad p0/psupply Systemtryck/matningstryck dT Tidsvärde/längd läckagemätning QL Läckagetakt AMODE Läge analog utgång (dP eller dT) MEAS Läckagemätning körs Wait User Sensor redo att starta läckagemätningen (väntar på användarens

Fördröjningstid för återställningspunkt/kopplingspunkt

övre/undre fönstergräns

Återkopplings-/kopplingspunkt

Läckagemätning

aktivering)

Bild3: Hysteresfunktion vid övertryck

Bild4: Hysteresfunktion vid undertryck

Bild5: Fönstrets funktion

Bild1: Översikt över enheten

Bild6: Fördröjningstider

Bild2: Visningsområden

AVENTICSTM PE5 | R412010843-BAL-001-AF | Svenska 58

Bild7: Montera tryckvakt på en DIN-skena

Bild8: DIN-skena med monterad tryckvakt

Ø 5,2 mm

28 mm

14,4 mm

max. R2

max. 5 mm

MA = max. 4 Ncm

NPT

max. 9 mm

MA = 2 ± 0,5 Nm

Bild9: Sätt fast monteringssatsR412010405 med 2skruvar

Bild13: Sätt in frontramen i hålurskärningen

Bild14: Skjut på tryckvakten på frontramen

Bild10: Sätt fast och haka på tryckvakten mitt på monteringssatsen

Bild11: Monteringssats med tryckvakt monterad

Bild12: Öppning i panelen

Bild15: Sätt på monteringssatsen på den nedre fästklämman på tryckvakten och haka i den

Bild16: Fixera och lås med låsmuttrar

Bild17: Dubbelnippel för tryckvakt (1 = o-ring, 2 = tätningsring PTFE)

AVENTICSTM PE5 | R412010843-BAL-001-AF | Svenska 59

0 1 2 3 4 5

[bar] Dp Dp [psi]

200

400

600

800

1000

[kPa]

0,2

0,4

0,6

0,8

[MPa]

116

145

T[s]

Bild18: Tillåten periodlängdT (grått område) i förhållande till

10,0

U [V]

MBA

10,0

U [V]

MBE

11,8

4,0 3,8

20,0

I [mA]

MBA

4,0 3,8

20,0

I [mA]

MBE

20,5

0,Start

∆t

out

Timer A

t [sec.]

∆p

0,End

V = volume

P = pressure

1 2

1 UB 2 OUT2 3 0V 4 OUT1

1 UB 2 analog 3 0V 4 OUT1

tryckfluktuationenΔp

Bild19: Ansluta med snabbanslutning

Bild20: UL Recognized Component Mark för Kanada och USA

Bild22: Den analoga strömutgångens reaktion vid under- och överskridande av mätområde

Bild23: Läckagekarakteristik

Internt lagrad parameter

Justerbar parameter Utmatningsvä

rde

Bild21: Den analoga spänningsutgångens reaktion vid under- och överskridande av mätområde

2 Stifttilldelning

AVENTICSTM PE5 | R412010843-BAL-001-AF | Svenska 60

Bild24: Stifttilldelning 4-polig

Stift Tilldelning

1 Spänningsmatning 24 V (+) 2 digital kopplingsutgång 2 (PNP/NPN/Push-Pull omkopplingsbar) 3 Spänningsmatning 0 V (-) 4 digital kopplingsutgång 1 (PNP/NPN/Push-Pull omkopplingsbar)

Stift Tilldelning

1 Spänningsmatning 24 V (+) 2 Analog utgång (4 ... 20 mA/0 ... 10 V) 3 Spänningsmatning 0 V (-) 4 digital kopplingsutgång 1 (PNP/NPN/Push-Pull omkopplingsbar)

Stift Tilldelning

1 UB 2 OUT2 3 0V 4 C/OUT1

1 UB 2 OUT2 3 0V 4 OUT1 / IN 5 analog

1 Spänningsmatning 24 V (+) 2 digital kopplingsutgång 2 (PNP/NPN/Push-Pull omkopplingsbar) 3 Spänningsmatning 0 V (-) 4 IO-link/digital kopplingsutgång 1 (PNP)

Bild25: Stifttilldelning 5-polig

Stift Tilldelning

1 Spänningsmatning 24 V (+) 2 digital kopplingsutgång 2 (PNP/NPN/Push-Pull

omkopplingsbar) 3 Spänningsmatning 0 V (-) 4 digital kopplingsutgång 1 (PNP/NPN/Push-Pull)

i läckageläge: digital kopplingsingång PNP 5 Analog utgång (4 ... 20 mA/0 ... 10 V)

3 Om denna dokumentation

Bruksanvisningen gäller tryckvakter i PE5-serien. Denna bruksanvisning vänder sig till montörer, användare och servicetekniker. Ta

inte produkten i drift innan du har all systemdokumentation som krävs samt har läst och förstått denna information.

• Följ de säkerhetsföreskrifter och -bestämmelser som gäller i användarlandet.

• Produkter från AVENTICS får bara användas om de är i ett tekniskt felfritt skick.

• Följ alla anvisningar som står på produkten.

• Använd endast tillbehör och reservdelar som godkänts av tillverkaren.

• Se till att produkten används i enlighet med de tekniska data och omgivningsvillkor som anges i produktdokumentationen.

• Gör aldrig egenmäktiga modifieringar på produkten.

• Produkten får tas i drift först när det har fastställts att den slutprodukt (exempelvis en maskin eller anläggning) där produkterna från AVENTICS har monterats, uppfyller landsspecifika bestämmelser, säkerhetsföreskrifter och användningsnormer.

4.4 Produkt- och teknikrelaterade säkerhetsföreskrifter

SE UPP

Ej fakmannamässigt dragna tryckluftsledningar! Risk för personskador!

u Dra tryckluftsledningarna så att ingen kan snubbla över dem.

SE UPP

Farliga driftstillstånd i anläggningen om tryckvakten skiljs från spänningskällan under driften!

Risk för personskador och materiella skador när anläggningen är i ett okontrollerat drifttillstånd.

u Frånskilj inte tryckvakten från spänningskällan under pågående drift.

4.5 Allmänna anvisningar för material- och produktskador

4 Säkerhetsföreskrifter

Produkten har tillverkats i enlighet med gällande tekniska föreskrifter. Ändå finns det risk för person- och materialskador om du inte följer informationen i detta kapitel och säkerhetsföreskrifterna i denna bruksanvisning.

Läs hela denna instruktionsbok noggrant innan du börjar arbeta med produkten.

Förvara denna bruksanvisning så att den alltid är tillgänglig för alla användare.

Överlämna alltid produkten till tredje part tillsammans med bruksanvisningen.

4.1 Tillåten användning

Tryckvakten är en pneumatisk enhet för att övervaka tryckvärden. Produkten är avsedd för användning i en maskin eller ett system. Den måste vara monterad i en anläggning för att få användas.

u Håll dig inom de effektgränser som anges i tekniska data.

Produkten är avsedd för yrkesmässigt bruk, ej för privat användning. Om tryckvakten används i hydrauliska system, eller utsätts för aggressiva eller

brännbara gaser eller vätskor, räknas det som ej avsedd användning. För skador som uppstår till följd av ej tillåten användning tas inget ansvar.

Användaren bär hela ansvaret för risker i samband med ej tillåten användning.

4.2 Personalens kvalifikationer

Hantering av produkten som beskrivs i denna bruksanvisning kräver grundläggande kunskaper inom mekanik och pneumatik liksom kunskap om de tillämpliga facktermerna. För att garantera driftsäkerheten får sådana arbeten endast utföras av motsvarande fackman eller instruerad person under ledning av fackman.

Med fackman avses en person som till följd av sin yrkesutbildning, sina kunskaper och erfarenheter liksom sin kännedom om tillämpliga bestämmelser kan bedöma anförtrott arbete, upptäcka möjliga faror och vidta nödvändiga säkerhetsåtgärder. Fackmannen måste iaktta tillämpliga yrkesmässiga regler.

4.3 Allmänna säkerhetsföreskrifter

• Följ de nationella föreskrifterna för olycksfallsförebyggande åtgärder och miljövård.

OBS!

Mekanisk belastning! Skador på enheten!

Kontrollera att enheten aldrig belastas mekaniskt eller sätts fast under mekanisk spänning.

Undvik mekaniska spänningar när du ansluter slangarna och elen.

Kontrollera att enheten inte skadas av fallande delar eller felanvända verktyg.

5 Leveransen innehåller

• 1 x tryckvakt med eller utan läckagetestarfunktion

• 1 x stängningsskruv, monterad

• 1 x bruksanvisning

6 Beskrivning av enheten

Tryckvakten används som brytare i signal-, styr- och reglerströmkretsar. Den övervakar det aktuella relativa trycket och omvandlar detta, beroende på utförande och vilka kopplingspunkter eller funktion som ställts in, till en digital kopplings- eller analog ström- eller spänningssignal. Kopplingsförfarandet visas i bilderna 3 till 6. Tryckvakten med läckagetestare har en ytterligare integrerad funktion för att kontrollera ett slutet tryckluftsystem eller ett avsnitt avseende läckage.

6.1 Översikt över enheten

Se bild 1

Indikering

Elanslutning M12x1

Gängad anslutning G1/4 med blindplugg, på baksidan

Gänganslutning G1/4, på undersidan

Manöverfält med tre knappar

Fästklämma för DIN-skena (DINEN60715, 35x 7,5; 35 x 15) eller monteringssats

Snabbanslutning4 mm, på undersidan

AVENTICSTM PE5 | R412010843-BAL-001-AF | Svenska 61

7 Montering

SE UPP

Risk för personskador på grund av okontrollerad drift! Om anläggningen står under elektrisk spänning och/eller tryck när tryckvakten

monteras, kan det leda till okontrollerade reaktioner som kan orsaka personskador eller skador på anläggningen.

u Gör alltid den aktuella anläggningsdelen trycklös och spänningsfri innan

tryckvakten ansluts pneumatiskt eller elektriskt!

7.1 Montera tryckvakt på DIN-skena

Sätt fast DIN-skenan (DINEN 60715; 35 mm x 15mm/7,5 mm) på ett lämpligt sätt.

För in tryckvakten på den nedre fästklämman i DIN-skenan och fäll tryckvakten uppåt tills den hakar fast (se bild7).

7.2 Montera tryckvakten med monteringssats

Sätt fast monteringssatsen med 2skruvar på monteringsytan (se bild 9).

För in trycksensorn på den nedre fästklämman mitt på monteringssatsen och fäll trycksensorn uppåt tills den hakar fast (se bild10 och 11).

7.3 Montera tryckvakten med panelmonteringssats

Panelmonteringssatsen består av en frontram och en monteringssats. Plåttjockleken får max. vara 5mm.

Mått och tolerans för hålurskärning visas i bild12.

Sätt in frontramen framifrån i hålurskärningen (bild13).

För in tryckvakten bakifrån så långt i frontramen att snäppena hakar i (bild14).

För in monteringssatsen på den nedre fästklämman på tryckvakten och fäll monteringssatsen uppåt tills den hakar fast (bild15).

Dra åt båda fastsättningsskruvarna med tillräckligt mycket dragkraft för att tryckvakten ska fixeras (bild16). )Åtdragningsmoment: max 4 Ncm (dra åt lätt)

Fixera de båda fästskruvarna med låsmuttrar.

Skruva in tryckvakt med påskruvad dubbelnippel med en skruvnyckel (SW 17) i den avsedda montagegängningen tills tätningen skruvats på helt.

En dubbelnippel med PTFE-ring får vridas maximalt ¾ varv framåt eller bakåt vid inställningen.

Kontrollera att PTFE-ringen är helt påskruvat och kontrollera tätheten.

7.4.2 Ansluta med snabbanslutning

Se bild 19 För att ansluta pneumatikledningar till snabbanslutningen ska man trycka in

slangen helt och sedan dra lätt i den för att kontrollera att den sitter fast ordentligt.

u Skjut in tryckslangen (Ø 4 mm, 5/32") i snabbanslutningen på tryckvakten.

7.5 Elektrisk anslutning

Se bild 24, 25 Tryckvakten finns i fyra olika utföranden:

• Utgångssignal 2 x digital

• Utgångssignal 1 x digital, 1 x analog

• Utgångssignal 1 x IO-link, 1 x digital

• Utgångssignal 2 x digital, 1 x analog (i läckageläge: utgångssignal 1 x digital, 1 x analog, ingångssignal 1 x digital)

Utförandet finns angivet på typskylten.

Observera stiftkonfigurationen på enhetens elkontakt.

Använd endast AVENTICS anslutningskabel för att ansluta tryckvakten. Längden får vara max. 30m.

Använd avskärmade kablar när tryckvakten är utsatt för kraftiga elektromagnetiska fält.

Skruva på anslutningen M12 x 1 på anslutningskabeln till enhetens elkontakt. Vridmoment, max.: 0,6Nm

Ytterligare information för IO-link-sensorn hittas i bipacksedeln ”IOLink” R412023190.

7.4 Ansluta pneumatiskt

SE UPP

Risk för personskador på grund av olämpliga tryckluftslangar! Olämpliga tryckluftslangar kan lossna från enheten under tryck och leda till

personskador.

u Använd endast AVENTICS tryckluftsslangar.

SE UPP

Skador på enheten! Felaktiga skruvkopplingar kan skada enheten. Om inte gränsvärdena följs kan enheten skadas.

Använd inte skruvkopplingar med konisk gänga! Använd endast skruvkopplingar som är tätade axialt på ytterflänsen och med ett maximalt gängdjup på 9mm (bild17).

Följ gränsvärdena för tryck och temperatur (se „Tekniska data“).

Beroende på er beställning har enheten antingen en gänganslutning G1/4 eller en snabbanslutning. Gänganslutningen G1/4 kan ni anpassa efter era behov med dubbelnippel.

u Förslut den ej använda tryckluftsanslutningen med förslutningsskruven som

är monterad på baksidan. Åtdragningsmoment: 1 Nm ±0,3 Nm

7.4.1 Ansluta dubbelnippel till gänganslutning G1/4

Dubbelnipplar med G1/4- eller G1/8-gänga har en PTFE-tätningsring (sebild17). Dubbelnipplar med NPTF-gänga ska tätas med flytande tätning eller PTFE-band och vid behov riktas.

Skruva i dubbelnippeln på o-ringsidan (bild 17) på tryckvakten. Åtdragningsmoment: 2 ± 0,5Nm.

8 Driftstart och drift

SE UPP

Farliga driftstillstånd för anläggningen genom felaktiga inställningar eller under-/överskridande av driftsspänningen!

Risk för personskador och materiella skador när anläggningen är i ett okontrollerat drifttillstånd.

Gör inga ej fackmässiga inställningar på tryckvakten under drift. Observera att med en tryckning på den mellersta knappen blir tidigare gjorda inställningar omedelbart aktiva!

Byt omedelbart ut defekta tryckvakter.

Frånskilj inte tryckvakten från spänningskällan under pågående drift!

SE UPP

Risker vid upprepad tryckluftskompression! Enheten värms upp över tillåtet värde.

Undvik upprepad tryckluftskompression.

Se tillåten periodlängd T i förhållande till tryckfluktuationen Δp i bild 18.

OBS!

Skador på grund av spetsiga föremål! Enheten kan skadas.

u Använd inte verktyg eller spetsiga föremål på enheten.

Innan systemet tas i drift måste följande arbeten genomföras och avslutas:

• Tryckvakten ska vara helt monterad och ansluten.

• Du ska ha gjort förinställningarna och konfigurationen.

Därefter kan den anläggningsdel som tryckvakten är ansluten till avluftas.

AVENTICSTM PE5 | R412010843-BAL-001-AF | Svenska 62

8.1 Starta enheten

Efter anslutning till spänningsförsörjningen lyser alla segment i indikeringen i grundfärgen under 2 s och därefter 2s i varningsfärgen.

u Kontrollera under denna tiden att alla funktioner i segmenten är felfria.

Därefter visar enheten tillverkarnamn och enhetsbeteckning under 2s. Enheten övergår sedan till visningsläge.

I visningsläget är mät- och kopplingsfunktioner aktiva.

Vid inkoppling kan enheten visa ett värde även om trycket är frånslaget (fysikalisk effekt). I detta fall gör en nollställning i den utvidgade programmeringsfunktionen EF med funktionen 0 SET.

I energisparläge deaktiveras displayen. Genom att trycka på valfri knapp aktiveras displayen i ytterligare5 s.

För att koppla in energisparläge:

u Välj vid ytterligare programmeringsfunktioner under parametern ”DISC”

värdet ”OFF” (se „Välja ytterligare programmeringsfunktioner“).

8.2 Välja infoläge

Tryckvakten är i visningsläget:

u Tryck i minst 3 s på pilen som visas uppåt.

Tryckvakten befinner sig nu i infoläge.

Enheten visar under 3s följande parameterar efter varandra:

• SP1/FH1 (inställning av kopplingspunkt 1/övre fönstergräns1)

• RP1/FL1 (inställning av återkopplingspunkt 1/undre fönstergräns 1)

• SP2/FH2 (inställning av kopplingspunkt 2/övre fönstergräns2)

• RP2/FL2 (inställning av återkopplingspunkt 2/undre fönstergräns 2)

• Analogutgång (elektr. utgångssignal i mA eller V)

• LOW (sedan senaste återställning, minimalt tillämpat tryckvärde)

• HIGH (sedan senaste återställning, maximalt tillämpat tryckvärde) För att lämna infoläget:

u Tryck samtidigt på de båda piltangenterna.

Tryckvakten är nu i visningsläget.

8.3 Displayområden

Displayområdena skiljer sig mellan tryckvakten och tryckvakten med ytterligare läckagetestarfunktion (bild 2)

Tab.1: Tryckvakt

DisplayområdenDisplayläge Programmeringsläge

DisplayområdenDisplayläge Programmerings

läge

D1/D2 D2: Tillstånd ”Aktivering

E1/E2 E1: Timer i sekunder tills

Mätläge

av mätningen C2: Omväxlande QL, dT, dP respektive P>P1 tills P1 nås eller P<P2 tills P2 nås

läckagemätning”

P1 nås E2: Mätvärde QL, dt, dP

8.4 Välja programmeringsläge

Tryckvakten är i visningsläget:

u Tryck i minst 2 s på pilen som visar nedåt.

Tryckvakten är nu i programmeringsläget. Mät- och kopplingsfunktionerna är aktiva.

Om du inte har gjort någon inmatning på 15s växlar enheten automatiskt om till visningsläge igen.

8.5 Välja menypunkt eller parameter

Tryckvakten befinner sig nu i programmeringsläge: De menypunkter och parameterar som du kan välja, visar enheten i

visningsområde B (bild 2).

u Välj den menypunkt eller parameter som ska ställa in med de båda

piltangenterna.

För att bekräfta menypunkten eller parametern:

u Tryck på den mellersta knappen.

Menypunkten aktiveras eller du kan ställa in parametervärdena.

8.6 Ställa in parametervärden

Tryckvakten befinner sig nu i programmeringsläge: Enheten visar parametervärden i visningsområde A (bild 2). Visningsområde C1/2 och D1/2 visar de parametervärden som för tillfället är

inställda.

Välj det parametervärde som ska ställas in med de båda piltangenterna.

Tryck på den mellersta knappen för att bekräfta parametervärdet.

Inställningen aktiveras även om enheten fortfarande är i programmeringsläget.

A Indikering av anliggande tryck Värde på vald parameter B Nyckelsymbol om knappspärr

C1/C2 Inställda kopplingströsklar Tilläggsinformation D1/D2 Kopplingsläge kopplingsutgång

E1/E2 Inställt värde på

Tab.2: Tryckvakt med läckagetestarfunktion

DisplayområdenDisplayläge Programmerings

A Indikering av

B Nyckelsymbol (vid

C1/C2 Indikering

satt, inställd tryckenhet

1/2

kopplingströsklarna

läge

anliggande tryck

knappspärr) inställd tryckenhet

mätberedskap (”WAIT”/”USER”)

Värde på vald parameter

Vald parameter Inställd tryckenhet

Vald parameter

Kopplingsläge kopplingsutgång 1/2

Inställt värde på kopplingströsklarna

Mätläge

Indikering av anliggande tryck

C1: Status på läckages (Wait User, MEAS, DONE) respektive TimA tills P1 nås, felmeddelande (”WARN”) vid ej tillräckligt matningstryck ”DONE” efter (felfri) avslutning

8.7 Välja kopplings- och återkopplingspunkter eller

ytterligare programmeringsfunktioner

Tryckvakten befinner sig nu i programmeringsläge:

u Tryck på en av de båda piltangenterna tills den önskade kopplingspunkten

SP1, SP2

( programmeringsfunktioner (EF) visas på indikeringar. Följande indikeringar visas efter varandra:

Indikering

Indikeringsläge –

), återkopplingspunkten (

Förklaring

Kopplingspunkt 1/övre fönstergräns 1 Värdeområde: Fabriksinställning:

Frånkopplingspunkt 1/nedre fönstergräns 1 Värdeområde: Fabriksinställning:

Kopplingspunkt 2/övre fönstergräns 2 (om det finns en andra kopplingsutgång) Värdeområde:

Fabriksinställning: Frånslagspunkt2/undre fönstergräns2 (om det finns en

andra kopplingsutgång) Värdeområde: Fabriksinställning:

Ytterligare programmeringsfunktioner (se „Välja ytterligare programmeringsfunktioner“)

RP1, RP2

) eller indikeringen för ytterligare

min: MBA +0,2% av intervallet; max: MBE

MBE

min: MBA; max: MBE -0,2% av intervallet

MBE -10%

min: MBA +0,2% av intervallet; max: MBE

MBE

min: MBA; max: MBE -0,2% av intervallet

MBE -10%

AVENTICSTM PE5 | R412010843-BAL-001-AF | Svenska 63

I fönsterfunktionen kommer kopplings- och återkopplingspunkterna SPx och

RPx att betecknas som FHx respektive FLx.

Tryck påden mellersta pilknappen för att bekräfta inställningen.

Ange nu parametervärdena för kopplingspunkterna.

8.8 Välja ytterligare programmeringsfunktioner

Tryckvakten befinner sig nu i programmeringsläge:

Tryck upprepade gånger på de båda piltangenterna tills ”EF” visas i indikeringen.

Tryck på den mellersta knappen för att komma till de ytterligare funktionerna.

Tryck upprepade gånger på de båda piltangenterna tills den önskade parametern visas i indikeringen.

Indikering Förklaring

Återställning av de inställda parametrarna till fabriksinställning (återställer även de sparade värdena HIGH och LOW) Värdeområde:

Kopplingsfördröjning1 Värdeområde:

Frånkopplingsfördröjning1 Värdeområde:

Kopplingsfördröjning2 (om det finns en andra kopplingsutgång) Värdeområde:

Frånkopplingsfördröjning2 (om det finns en andra kopplingsutgång) Värdeområde:

Kopplingsfunktion kopplingsutgång1

• Hysteresfunktion, normally open (HNO)

• Hysteresfunktion, normally closed (HNC)

• Fönsterfunktion, normally open (FNO)

• Fönsterfunktion, normally closed (FNC) Värdeområde:

HNO Kopplingsfunktion kopplingsutgång2 (om det finns en

andra kopplingsutgång)

• Hysteresfunktion, normally open (HNO)

• Hysteresfunktion, normally closed (HNC)

• Fönsterfunktion, normally open (FNO)

• Fönsterfunktion, normally closed (FNC)

• Diagnosfunktion (DIA) Värdeområde:

HNO Kopplingslogik för kopplingsutgångar: PNP/NPN/Push-Pull

(gäller för båda kopplingutgångarna om det finns en andra kopplingsutgång) Värdeområde:

Om det finns en analog utgång:

• Utgångssignal 4 ... 20 mA (I)

• Inverterad utgångssignal 20 ... 4 mA (IINV)

• Utgångssignal: 0 ... 10 V (U)

• Inverterad utgångssignal 10 ... 0 V (UINV)

• Automatisk detektion beroende på inställt motstånd

• (ej inverterade utgångssignaler) (AUTO) Värdeområde:

AUTO Inställning av tryckenhet i indikeringen

Värdeområde: BAR

Korrektur nollställningsoffset, max. 5% Värdeområde:

• Visning av kopplingspunkter/fönstergränser i visningsområdena C och E (bild 2) (SPRP)

• Visning av LOW/HIGH-värden i visningsområdena C och E (LoHi)

YES, NO/

0 ... 50 s/

HNO, HNC, FNO, FNC/

HNO, HNC, FNO, FNC, DIA/:

PNP, NPN, P/P/

I, IINV, U, UINV, AUTO/

BAR, MPA, KPA, PSI, inHg/

–/

Fabriksinställning:

–

0 s

Fabriksinställning:

Fabriksinställning

PNP

Fabriksinställning:

–

Indikering Förklaring

Värdeområde: Uppdatering av indikering (display-update)

Värdeområde: Fabriksinställning:

Elektroniskt vända indikeringen i visningsfältet upp-och-ner Värdeområde:

Färg i indikeringen

• Rött vid p < SP resp. FL SP resp. p < FL eller p > FH (OD)

• Rött vid p > SP resp. resp. p < FL eller p > FH och grönt vid p < SP resp. FL < p < FH (DU)

• Alltid rött (utan färgväxling) (RED)

• Alltid grönt (utan färgväxling) (GRN)

• Indikering AV (energisparläge, genom att trycka på valfri knapp aktiveras indikeringen i5 s): (OFF)

Värdeområde: OD

Indikering av maximalt antal tillämpade tryckvärden Värdeområde : MBA

Indikering av minsta antal tillämpade tryckvärden Värdeområde: MBE

Återställning av HIGH- och LOW-värden Värdeområde:

Ange lösenord för visningsspärr Lösenord ”0000” = inget lösenord krävs Värdeområde:

16-siffrigt alfanumeriskt mätområdesnummer Värdeområde:

tillbaka till visningsläge

SPRP, LoHi/

1/2/5/10 uppdatering per sekund

YES, NO/

OD, DU, RED, GRN, OFF/

ingen inställning möjlig/

YES, NO/

Fabriksinställning:

–/

Fabriksinställning:

–/

Fabriksinställning:

5 per sekund

Fabriksinställning:

SPRP

–

Fabriksinställning:

–

utan

8.9 Ställa in kopplingspunkter

Tryckvakten befinner sig nu i programmeringsläge:

Tryckpå pilen som visar nedåt för att visa menypunkt SP1.

Tryck påden mellersta knappen för att kunna ställa in kopplingspunkten.

Ställ in den önskade kopplingspunkten med hjälp av de båda piltangenterna. | RPx | < | SPx |, SPx ≠ 0 gäller. Undantag för -1 till +1 bar (Vid RP = 0 är det genom att välja SP < 0 eller SP > 0 möjligt att välja mellan ett vakuum- och ett övertrycksförfarande). RP = 0: Byte mellan SP+ och SP– möjligt. RP (Pmin ... SP - 1 Digit) för SP > 0: kopplingsbeteende övertrycksbrytare RP (Pmax ... SP + 1 Digit) för SP < 0: Kopplingsbeteende vakuumsensor

Bekräfta det inställda värdet genom att trycka kort på den mellersta knappen.

Upprepa stegen 1. till 4. för att i tur och ordning ställa in återkopplingspunktenRP1, kopplingspunktenSP2 och återkopplingspunktenRP2.

Efter inmatning av den sista kopplingspunkten kan du genom att samtidigt trycka på de båda piltangenterna i visningsläge eller flera gånger trycka på den mellersta knappen i EF-menyn.

8.10 Konfigurera kopplingsutgång

8.10.1 Ställa in tillkopplings- och återkopplingsfördröjningen

Välj menypunkten

Ställ in önskad tillkopplingsfördröjning eller återkopplingsfördröjning med de båda piltangenterna.

Spara det valda värdet genom att trycka på den mellersta knappen.

Välj menypunkt inställning av värden för utgång2.

Upprepa stegen 2 och 3.

8.10.2 Ställa in kopplingselementfunktionen

Tryckpå pilen som visar nedåt för att visa menypunkt

DS1

DS2

respektive

DR2

DR1

och tryck på den mellersta knappen.

och tryck på den mellersta knappen för

OUT1

respektive

OUT2

AVENTICSTM PE5 | R412010843-BAL-001-AF | Svenska 64

Tryck på den mellersta knappen för att kunna välja kopplingselementfunktionen.

Välj önskad kopplingselementfunktion med en av de båda piltangenterna.

Tryck på den mellersta knappen för att hämta den valda kopplingselementfunktionen.

8.11 Använda lösenordsfunktionen

Genom att mata in ett lösenord kan du skydda tryckvakten mot obehörig åtkomst. Om ett lösenord har tilldelats kan inställningar endast ändras när ett lösenord har matats in.

Lösenordet ”2677” är reserverat för återställning av lösenordet. Om du använder ”2677” som första lösenord kommer inte lösenordet

att återställas.

8.11.1 Tilldela eller ändra ett lösenord

Tryckvakten befinner sig i de ytterligare programmeringsfunktionerna (EF).

Välj menypunkten I indikeringen visas det senast valda lösenordet.

Välj med en av de båda piltangenternaen fyrsiffrig sifferkod som lösenord.

Tryck påden mellersta knappen för att spara den valda inställningen.

Med inställningen ”0000” kopplar du bort lösenordsfunktionen.

PAS

och tryck på den mellersta knappen.

8.11.2 Återställning av lösenord

När lösenordet återställts använder trycksenorn återigen de inställda parametrarna.

u Ange lösenordet ”2677”.

Lösenordet återställs.

Eller

Gör den aktuella anläggningsdelen i vilken tryckvakten är inbyggd spänningsfri och trycklös.

Skilj tryckvakten från försörjningsspänningen.

Håll de båda piltangenternaoch den mellersta knappen intryckta medan du ansluter tryckvakten till matningsspänningen igen.

Lösenordsfunktionen kopplas bort och alla redan gjorda inställningar återställs till fabriksinställningar.

8.12 Återställa inställda parametrar

Tryckvakten befinner sig i de ytterligare programmeringsfunktionerna (EF).

Välj menypunkten

Välj inställningen

Tryck på den mellersta knappen för att bekräfta inställningen.

Alla parametrar är nu i fabriksinställning.

RES

och tryck på den mellersta knappen.

YES

med en av de båda piltangenterna.

8.13 Läckagetestarfunktion

8.13.1 Ändra parametervärden

Inställning LTP1 (ändra värden)

Tryck (> 2 sekunder) på pilen som visar nedåt. Så kommer du till inställningen av LTP1.

Tryck på den mellersta knappen för att ändra den här inställningen.

Ändra nu värdena med båda piltangenterna och tryck därefter återigen på den mellersta piltangenten för att hämta önskat värde.

Inställning LTP2 (mätningens längd)

Tryck (> 2 sekunder) på pilen som visar nedåt. Så kommer du till inställningen av LTP2.

Upprepa de steg som redan beskrivits för inställningarna av LTP1.

Tryck sedan på pilen som visar nedåt och tryck därefter på den mellersta knappen för att bekräfta.

Ställ nu med de båda piltangenterna in mätningens längd (i sekunder från 1 till 9999) TOUT och tryck därefter på den mellersta knappen för att bekräfta.

Ställa in volymen på anläggningen/anläggningsavsnittet (om den är känd)

Tryck sedan på pilen som visar nedåt för att komma till menyn för att ställa in volymen och tryck därefter på den mellersta knappen för att bekräfta.

Ställ nu in värdena med de båda piltangenterna. I slutet av mätningen får du på displayen information om läckagetaken i L/min. SET AMODE

Tryck sedan på pilen som visar nedåt för att komma till menyn SET AMODE

och tryck därefter på den mellersta knappen för att bekräfta.

Välj med de båda piltangenterna om värdet för mätningens längd (dT) eller

tryckdifferensen (dP) ska överföras över analogutgången. STOP LT

Tryck sedan på pilen som visar nedåt för att komma till menyn STOP LT och

tryck därefter på den mellersta knappen för att bekräfta.

Välj med de båda piltangenterna om du ska använda sensorn i läckageläge

(val NO) eller som tryckvakt (val JA) och tryck därefter på den mellersta

knappen för att bekräfta.

Tryck på pilen som visar nedåt.

Sensorn sätts i motsvarande läge i mätberedskap.

8.13.2 Starta läckagemätning

När enheten anslutits till spänningsmatningen visat sensorn motsvarande firmware-version ”FWv x.xx”. På displayen visas initialiseringen ”PE5 Aventics”, det aktuellt anliggande systemtrycket p0 samt ”Wait” och ”User” i de undre båda raderna.

u Tryck den mellersta knappen för > 200 ms och mätningen startar med de

förinställda parametrarna.

Fabriksinställningen är: p1 = 0,6 bar p2 = 0,4 bar tout = 30 sekunder PVOL = 0,0 liter QA = dT Alternativt kan mätningen startas via en impuls av en styrning (SPS). Impulsen

ges via Q1 (stift 4) som ingångssignal till sensorn. I det övre området på displayen visas alltid det aktuella mätvärdet.

Vid mätningen kan följande scenarier inträffa: Matningstryck på anläggningen p0 < (tryck-) tröskelvärde p1 respektive p2 Efter att mätningen startats går sensorn direkt in i ett felläge, så länge p0 inte är

minst 0,02 bar större än det övre tröskelvärdet p1. Displayen växlar om till rött. I displayen visas under det aktuella mätvärdet ”WARN” och på den understa raden visas ”p<p1” samt värdet för p1 (t.ex. ”0,60”) respektive ”p<p2” och värdet för p2.

u Tryck på den mellersta knappen för att kvittera meddelandet och sensorn

ställs återigen i mätberedskap.

Matningstryck p0 > p1 och tout nås innan underskridande av p1 Efter att mätningen startats sätter Timer A igång. Fram tills dess att tout nåtts nås

inte det övre tröskelvärdet p1. Under mätningen visas i den övre statusraden ”TimA” med motsvarande tidsangivelse i sekunder och i den nedre statusraden ”P>P1” med angivelsen av värdet för P1, (t.ex. ”0,60”). Mätningen stoppas så snart tidsvärdet för tout uppnåtts. I den övre statusraden visas ”DONE” för att visa att mätningen är avslutad. I den nedre statusraden visas omväxlande värdena för dP (tryckdifferens mellan p0 och det aktuella trycket när tout har uppnåtts), dT (motsvarar i det här fallet tout) och värdet för QL (absolutvärde om en volym angetts respektive ”- - - -QL” om Vol = 0 har behållits).

u Tryck på den mellersta knappen för att kvittera meddelandet och sensorn

ställs återigen i mätberedskap.

Matningstryck p0 > p1 och underskrivande av p1 innan tout Om det övre tryckvärdet P1 underskrids efter att mätningen startats så startar

mätningen av dT. I den övre statusraden visas ”MEAS”. I den nedre raden visas omväxlande värdena för dP (tryckdifferens mellan p0 och det aktuella trycket), för dT (tidsrymd i sekunder sedan p1 gått igenom) och QL. Efter att tout löpt ut visas ”DONE” i den övre statusraden samt omväxlande resultatet av dP, dT och QL i den nedre statusraden.

u Tryck på den mellersta knappen för att kvittera meddelandet och sensorn

ställs återigen i mätberedskap.

Matningstryck p0 > p1 och underskrivande av p1 och p2 innan tout

AVENTICSTM PE5 | R412010843-BAL-001-AF | Svenska 65

Om det övre tryckvärdet P1 underskrids efter att mätningen startats så startar mätningen av dT. I den övre statusraden visas ”MEAS”. I den nedre raden visas omväxlande värdena för dP (tryckdifferens mellan p1 och p2), för dT (tidsrymd i sekunder sedan p1 gått igenom tills p2 uppnåtts) och QL. Efter att det nedre (tryck)-tröskelvärdet P2 underskridits växlar displayfärgen från grönt till rött.

Det finns ett läckage. Bild 23 visar den schematiska presentationen av läckagemätningen.

I den övre statusraden visas ”DONE” samt omväxlande värdena för dP, dT och QL i den nedre statusraden.

u Tryck på den mellersta knappen för att kvittera meddelandet och sensorn

ställs återigen i mätberedskap.

9 Skötsel och underhåll

Enheten är underhållsfri.

u Använd endast vatten och ev. ett milt rengöringsmedel för rengöring.

10 Demontering och byte

SE UPP

Anläggningen står under högt tryck! Risk för personskador och materiella skador när anläggningen är i ett

okontrollerat drifttillstånd.

u Gör alltid den anläggningsdel som tryckvakten är inbyggd i spänningsfri

och trycklös innan du börjar med demonteringen.

Stäng av anläggningen så att det inte finns ström eller tryck kvar.

Lossa och ta bort alla anslutningar.

Lossa tryckvakten från tryckanslutningen (gänganslutning) med hjälp av en skruvnyckel eller dra ut tryckvakten rakt ut ur snabbanslutningen.

Avfallshantera förpackningen och förbrukade delar enligt gällande bestämmelser.

11 Fel- och varningsmeddelanden

Vid fel- och varningsmeddelanden blinkar visningsområdena A och B (bild2).

Indikering Orsak Åtgärd

OL OVERPRESS Anliggande tryck >

UL UNDERPRES Anliggande tryck <

ERR1 GEN.ERROR Allmänt fel Kontakta oss! ERR2 SHORTOUT1 Kortslutning i utgång1 Åtgärda kortslutningen ERR2 SHORTOUT2 Kortslutning i utgång2

ERR3 OVERVOLTG Matningsspänning > 30 V

ERR4 LOW VOLTG Matningsspänning < 17 V

ATT1 SHIFT RP1 Kopplingspunkten är ATT1 SHIFT RP2

ATT2 ADJ>LIMIT Vid nollställning ligger det

Mätområdets slut

Mätområdets början

inställd under den inställda återkopplingspunkten. Återställningspunkten sätts automatiskt under den nya kopplingspunkten med minsta möjliga hysteres.

inställda värdet utanför det tillåtna värdet på 5 % av intervallet.

Justera trycket inom mätområdet (sebild 21 och 22)

och avskilj matningsspänningen under en kort stund, så att utgången kan återgå till normaldrift.

Ställ in matningsspänningen korrekt

Tryck på den mellersta knappen för att kvittera meddelandet

Indikering Orsak Åtgärd

LOCK KEYLOCKED Vid aktiverad

WARN (p<p1) p0 är inte minst 0,02 bar

Utgångarna kopplas ifrån när 30VDC överskrids resp. när 17VDC underskrids.

Om det finns en andra kopplingsutgång kan denna konfigureras som diagnosutgång.

u För att göra detta, välj i ytterligare programmeringsfunktioner (

parametern ”OUT2” värdet ”DIA” (se „Välja ytterligare

programmeringsfunktioner“).

Diagnosutgången och de digitala utgångarna reagerar vid fel enligt följande:

Indikerin

g i display

(område

ERR1 Low ERR2 ERR3 ERR4

PNP-läge NPN-läge Push-Pull-

OL Normal funktion Low UL

endast

Pull-Down

inmatninsspärr görs försök att få tillgång till programmeringsläget.

större än det övre tröskelvärdet p1.

Digitala utgångar Diagnosutgång

läge

High

endast

Pull-Up

Low

endast

Pull-Down

Ange lösenord

Tryck på den mellersta knappen för att kvittera meddelandet

) för

PNP-läge NPN-läge Push-Pull-

High

endast

Pull-Down

Low

endast

Pull-Down

endast

Pull-Up

High

endast

Pull-Up

läge

Low

NPN

active

Low NPN

Pull-Down

12 Tekniska data

Allmänna data

Mått (B x H x D) 35 mm x 63 mm x 35 mm Vikt ca 45 g Indikering LCD, 4-siffrig, bakgrundsbelyst Indikering systemtryck valbar: bar, MPa, kPa, psi och inHg Uppdatering av indikering inställbar: 1000, 500, 200 och 100ms Skyddsklass enligt IEC60529 IP65/IP67 med monterade anslutningar Mätområde –1…0 bar

–1…+1 bar

0…+6bar Temperaturområde vid användning 0°C…60°C Temperaturområde vid förvaring -20°C…80°C relativ luftfuktighet < 90% Stötbelastning max. 30 g, xyz, DIN EN 60068-2-27

Vibrationsbelastning max. 5 g, xyz enligt IEC 60068-2-6

Material: Kåpa: Polykarbonat

Port M12 x 1, 4-polig:

Matningsspänning Strömförbrukning Elsäkerhet Skyddsklass III

(11 ms, mekanisk stötbelastning)

(10…150 Hz, vibration vid resonans)

Knappar: TPE

Fästklämma: POM

Tätningar: NBR

(utgång 2 x digital och utgång 1 x

analog och 1 x digital)

5-polig:

(utgång 2 x digital, 1 x analog, läckage

läge : utgång 1 x digital, 1 x analog,

ingång 1 x digital)

17 V DC…30 V DC, polaritetssäker

max. 40mA (24 V)

0…+10bar –1…+10 bar 0…+12bar

AVENTICSTM PE5 | R412010843-BAL-001-AF | Svenska 66

Allmänna data

Signalutgångar PNP/NPN/Push-Pull inställbar (vid

varianter med IO-Link: kopplingsutgång1: IO-Link/PNP och kopplingsutgång2: PNP/NPN/Push-Pull omkopplingsbar)

Funktion Slutare/Öppnare, Fönster-/

Hysteresfunktion fritt inställbar Kopplingsspänning Spänningsmatning - 2 V max. brytström per kopplingsutgång 100mA Kopplingsfördröjning 0 s…50 s (programmeringsbar) Kopplingstid ≤ 5 ms Diagnosutgång Kopplingsutgång 2 kan konfigureras analog utgångssignal Valfritt 4mA…20mA/0 V…10 V,

automatisk omkoppling beroende på

ansluten belastning eller med fast

inställning

Utgångssignal inverterbar:

20mA…4mA/10 V…0 V Belastningsresistans vid strömutgång < 600 Ohm Belastningsresistans vid

> 3 kOhm spänningsutgång

Icke-linearitet ≤ ± 0,5 % av intervallet Accuracy: ≤ ± 1,5 % av intervallet

≤ ± 2,0% av intervallet inkl

temperaturfel Icke-repeterbarhet ≤ ± 0,2 % av intervallet Mättemperaturområde +10°C…+60°C Tillåtet medium Tryckluft Tryckluftskvalitet enligt

ISO 8573-1:2010

max. partikelstorlek: ≤ 40 µm

Oljehalt: 0…40 mg/m

Tryckdaggpunkten måste ligga minst

15°C under omgivnings- och

mediumtemperaturen och får vara

max. 3°C. Tryckluftsanslutningar 2 x G1/4 enligt ISO 16030

1 x snabbanslutning 4 mm och 1 x G1/4

enligt ISO 16030

För strömmatning använd endast en energibegränad strömkrets enligt

UL61010-3.Utgåva, avsnitt 9.4.

Genom den kapacitiva ingångsströmmen kan inte sensorerna seriekopplas.

13 Tillbehör

Se online-katalog

AVENTICSTM PE5 | R412010843-BAL-001-AF | Svenska 67

Emerson Automation Solutions

AVENTICS GmbH Ulmer Straße 4 30880 Laatzen, GERMANY phone +49 511 2136-0 fax +49 511 2136-269 www.emerson.com/aventics aventics@emerson.com

Further addresses: www.emerson.com/contactus

The data specified above only serve to describe the product. No statements concerning a certain condition or suitability for a certain application can be derived from our information. The given information does not release the user from the obligation of own judgement and verification. It must be remembered that our products are subject to a natural process of wear and aging.

An example configuration is depicted on the title page. The delivered product may thus vary from that in the illustration.

Translation of the original operating instructions. The original operating instructions were created in the German language.

Subject to modifications. © All rights reserved by AVENTICS GmbH, even and especially in cases of proprietary rights applications. This document may not be reproduced or given to third parties without our consent.

The Emerson logo is a trademark and service mark of Emerson Electric Co. AVENTICS is a mark of one of the Emerson Automation Solutions family of business units. All other marks are property of their respective owners.

AVENTICS Instrucciones de servicio: Sensor de presión PE5, Istruzioni per l'uso: Sensore di pressione PE5, Notice d’instruction: Capteur de pression PE5, Pressure sensor PE5, Betriebsanleitung: Drucksensor PE5 Manuals & Guides [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhaltsverzeichnis

1 Abkürzungen und Abbildungen

2 Pin-Belegung

3 Zu dieser Dokumentation

4 Sicherheitshinweise

4.1 Bestimmungsgemäße Verwendung

4.2 Qualifikation des Personals

4.3 Allgemeine Sicherheitshinweise

4.4 Produkt- und technologieabhängige Sicherheitshinweise

4.5 Allgemeine Hinweise zu Sach- und Produktschäden

5 Lieferumfang

6 Gerätebeschreibung

6.1 Geräteübersicht

7 Montage

7.1 Drucksensor auf DIN-Schiene montieren

7.2 Drucksensor mit Befestigungssatz montieren

7.3 Drucksensor mit Schalttafeleinbausatz einbauen

7.4 Pneumatisch anschließen

7.4.1 Doppelnippel am Gewindeanschluss G1/4 anschließen

7.4.2 Steckanschluss anschließen

7.5 Elektrisch anschließen

8 Inbetriebnahme und Betrieb

8.1 Gerät einschalten

8.2 Infomodus auswählen

8.3 Displaybereiche

8.4 Programmiermodus auswählen

8.5 Menüpunkt oder Parameter auswählen

8.6 Parameterwerte einstellen

8.8 Erweiterte Programmierfunktionen auswählen

8.9 Schaltpunkte einstellen

8.11.2 Das Passwort zurücksetzen

8.10 Schaltausgang konfigurieren

8.10.1 Die Einschalt- und Rückschaltverzögerung einstellen

8.10.2 Die Schaltelementfunktion einstellen

8.11 Die Passwortfunktion verwenden

8.11.1 Ein Passwort vergeben oder ändern

8.12 Eingestellte Parameter zurücksetzen

8.13 Leckagetesterfunktion

8.13.1 Parameterwerte verändern

8.13.2 Leckagemessung starten

9 Instandhaltung und Wartung

10 Demontage und Austausch

11 Fehler- und Warnmeldungen

12 Technische Daten

13 Zubehör

1 Abbreviations and Figures

2 Pin Assignment

3 About This Documentation

4.4 Safety instructions related to the product and technology

4 Notes on Safety

4.1 Intended use

4.2 Personnel qualifications

4.3 General safety instructions

4.5 General instructions on equipment and product damage

5 Scope of Delivery

6 Device Description

6.1 Device overview

7 Assembly

7.1 Assembling the pressure sensor on a DIN rail

7.2 Assembling the pressure sensor with the mounting kit

7.4 Connecting the pneumatics

7.4.2 Connecting the push-in fitting

7.5 Electrical connection

8 Commissioning and Operation

8.1 Switching on the device

8.2 Selecting the information mode

8.3 Display areas

8.4 Selecting the programming mode

8.5 Selecting menu items or parameters

8.6 Setting parameter values

8.8 Selecting the extended programming functions

8.9 Setting the switching points

8.10 Configuring the switch output

8.10.1 Setting the switch-on and reset delay

8.10.2 Setting the switching element function

8.11 Using the password function
