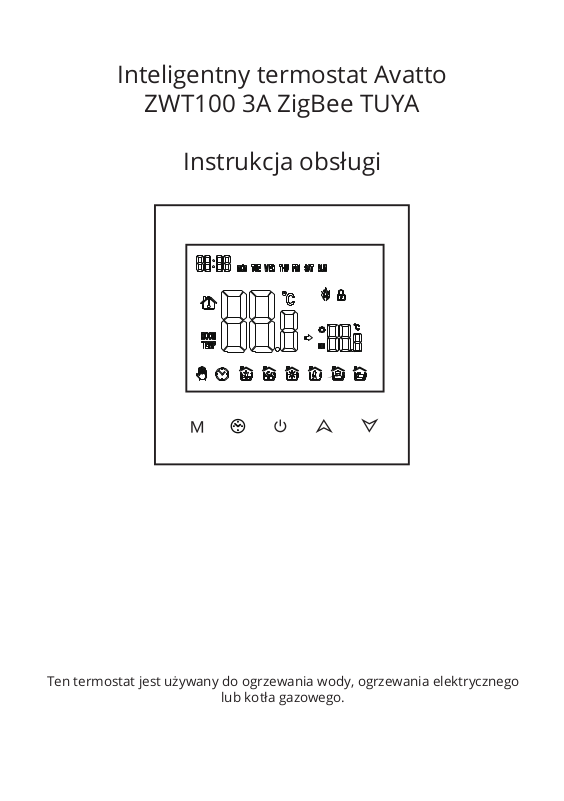

Page 1

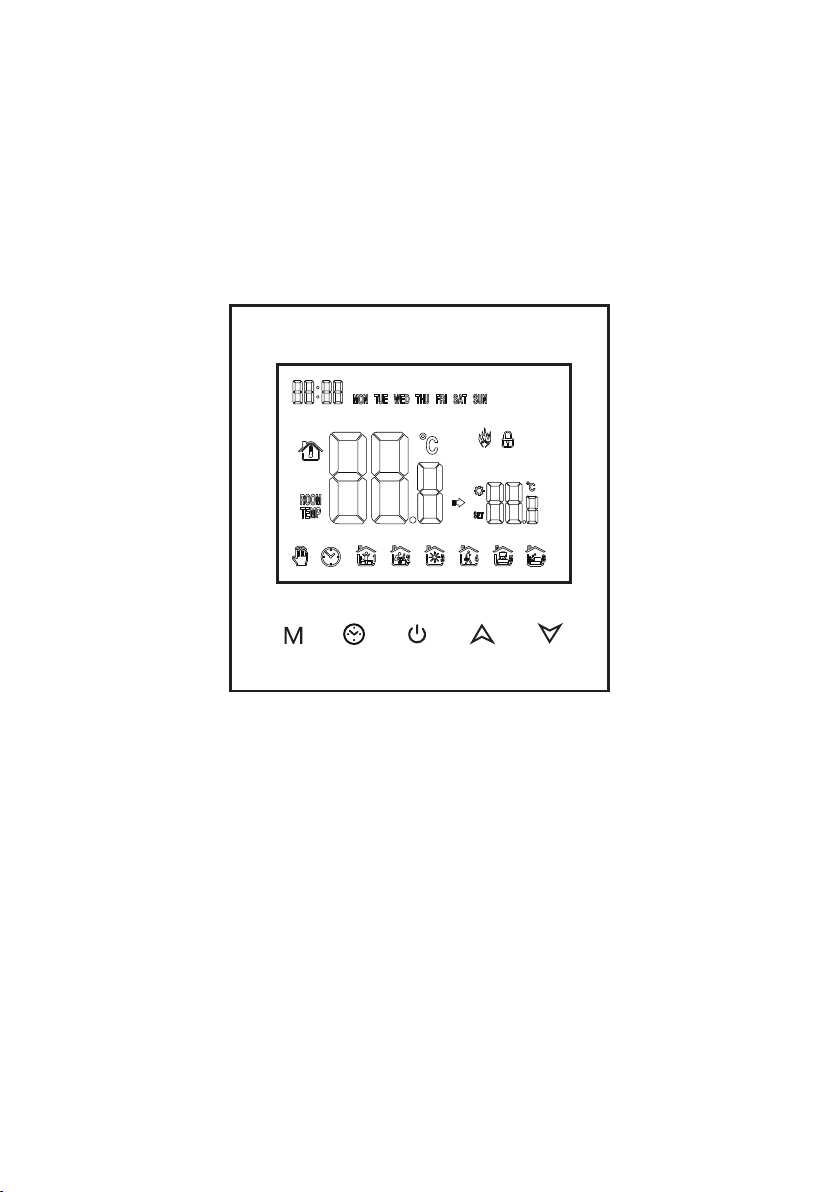

Inteligentny termostat Avatto
ZWT100 3A ZigBee TUYA
Instrukcja obsługi
Ten termostat jest używany do ogrzewania wody, ogrzewania elektrycznego
lub kotła gazowego.
Page 2
Dziękujemy za zaufanie i wsparcie!
Aby uzyskać szczegółowe instrukcje dotyczące instalacji i użytkowania tego
termostatu, należy uważnie przeczytać tę instrukcję.
Proszę skontaktować się z profesjonalistą, aby zainstalować termostat. Poza tym,
proszę zainstalować i używać tego produktu w ramach prawa.
Zastosowanie
Inteligentny cyfrowy regulator wilgotności jest systemem ogrzewania podłogowego odpowiednim do kontroli temperatury w pomieszczeniu i kontroli temperatury w domu. Kontroluje on stan pracy urządzeń ogrzewania podłogowego poprzez
wyczuwanie porównania między temperaturą otoczenia a temperaturą zadaną.
Poprawiając komfort, osiąga cel oszczędności energii.
Cyfrowy termostat przyjmuje technologię sterowania mikrokomputerowego i ma
elegancki wygląd, jest łatwy w użyciu. Ponadto, posiada funkcje ręczne i automatyczne, funkcje programowalne i funkcje pamięci stanu.
Zawartość
Termostat x1
Instrukcja obsługi x1
Certyfikat zgodności x2
Śruba x1
Linia pomiarowa (opcja) x1
Parametry produktu
GA: Podgrzewanie wody 3A
GB: Ogrzewanie elektryczne 16A
GC: Łącznik; M: Bojler 3A
Specyfikacja elektryczna
Czujnik temperatury: NTC
Dokładność temperatury: ±1°C
Ekran wyświetlacza: LCD
Środowisko pracy: -5-50°C
Moc samozużycia: <1W
Ustawienie temperatury: 5°~60 °C
Zakres wyświetlania: 0-51 °C
Page 3
Prąd obciążenia:
podgrzewacz wody 3A (rezystancyjny)
grzejnik elektryczny 16A (rezystancyjny) 02
Napięcie: AC95- 220V, 50/60Hz
Normy bezpieczeństwa elektrycznego: GB14536. 1-2008
Instrukcja dla użytkownika
1. Przeczytaj uważnie niniejszą instrukcję. Ogólna obsługa może uszkodzić produkt
lub spowodować niebezpieczną sytuację.
2. Personel instalacyjny musi być dobrze wyszkolony i doświadczony w obsłudze.
3. Po zakończeniu instalacji należy obsługiwać produkt zgodnie z instrukcją obsługi.
Uwaga: Istnieje ryzyko porażenia prądem lub uszkodzenia sprzętu.

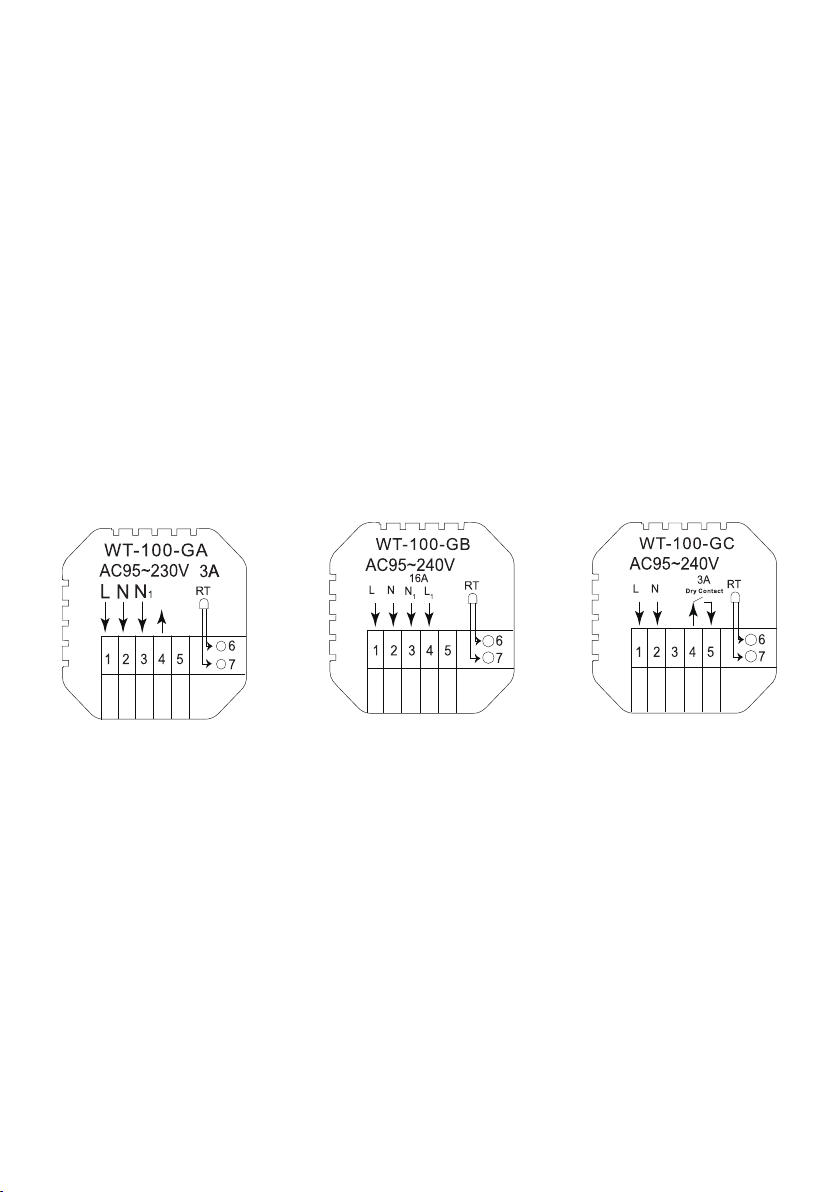

Schemat połączeń
NC
GA: Podgrzewanie wody GB: Ogrzewanie elektryczne GC: Podgrzewanie bojlera
Page 4

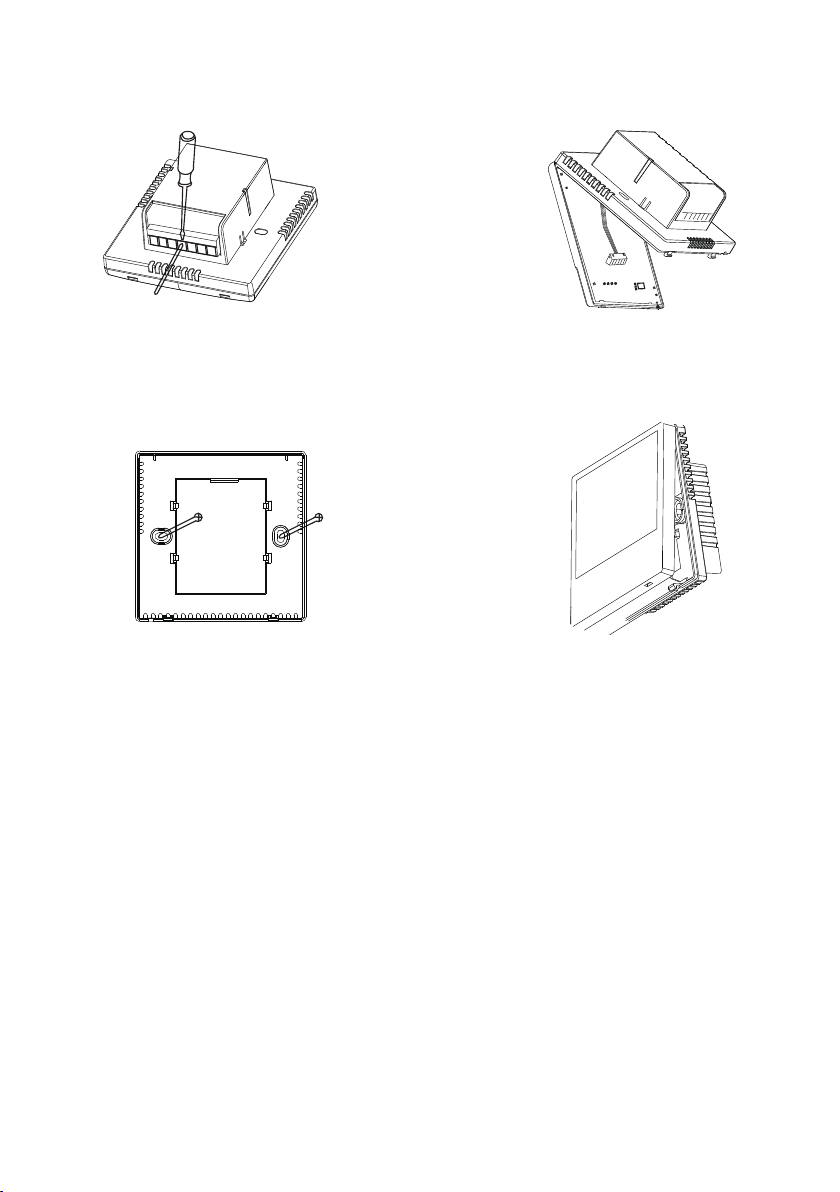

Montaż
1. Podłącz skrzynkę zasilającą
zgodnie ze schematem
elektrycznym.
3. Przykręć zasilacz do skrzynki.
2. Oddziel zasilanie od kabla płyty
sterującej.
4. Podłącz płytkę zasilającą do linii
i ustaw klamrę pod kątem 30
stopni.
Page 5

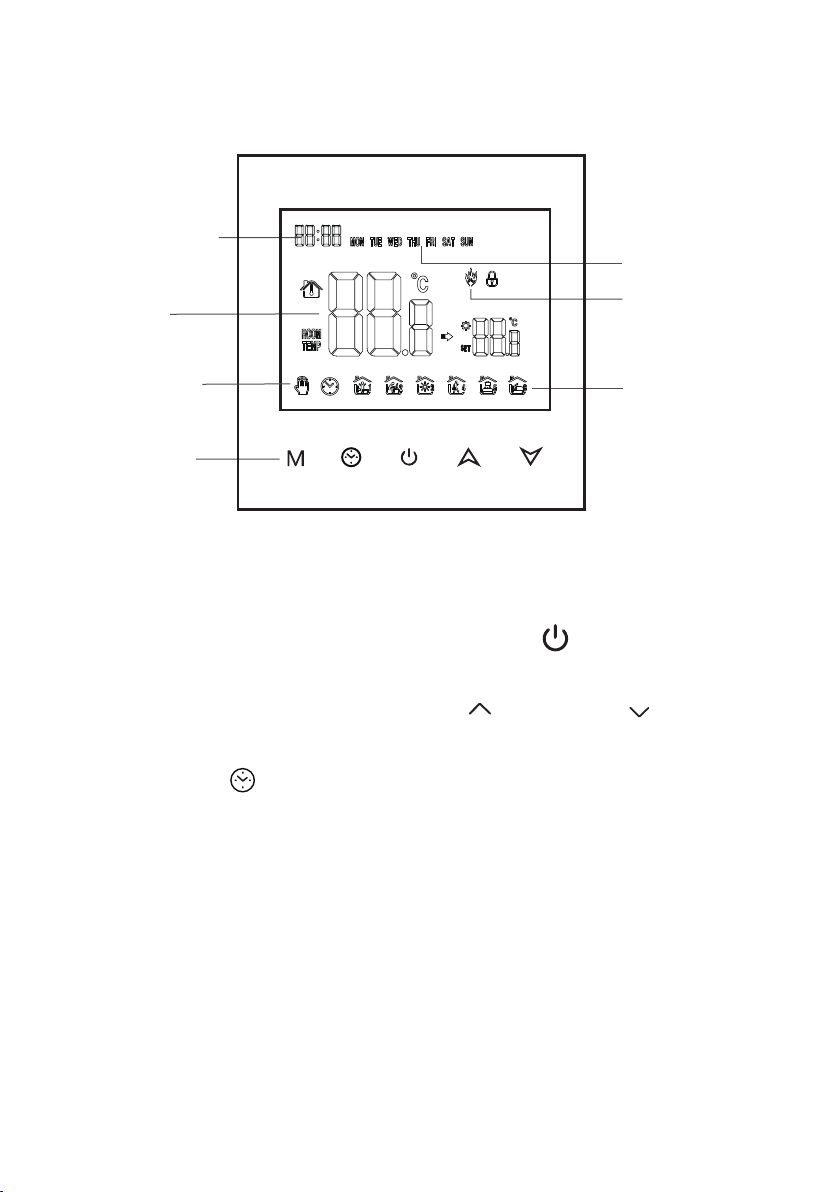

Opis ikon
Wyświetlanie czasu
Ikona tygodnia
Temperatura
pomieszczenia
Ikona trybu
pracy
Ikona przycisku
Ikona podgrzewania
Ikona czasu
Instrukcja obsługi
1. Włączenie/wyłączenie zasilania: naciśnij przycisk " ", aby włączyć/wyłączyć
termostat.
2. Naciśnij przycisk M, aby przełączyć między trybem ręcznym i automatycznym.
3. W trybie automatycznym, naciśnij klawisz " " lub klawisz " ", aby dostosować temperaturę. Urządzenie wejdzie w tryb automatyczny, który działa tylko
przez chwilę.
4. Naciśnij klawisz " ", aby wejść w ustawienia zegara. Naciśnij klawisz trybu M,
aby przełączyć opcje ustawień i naciśnij klawisze w górę i w dół, aby dostosować
każdą wartość parametru.
5. Równocześnie naciśnij i przytrzymaj klawisze góra i dół przez 5 sekund, aby
dodać lub anulować blokadę dziecięcą.
Page 6

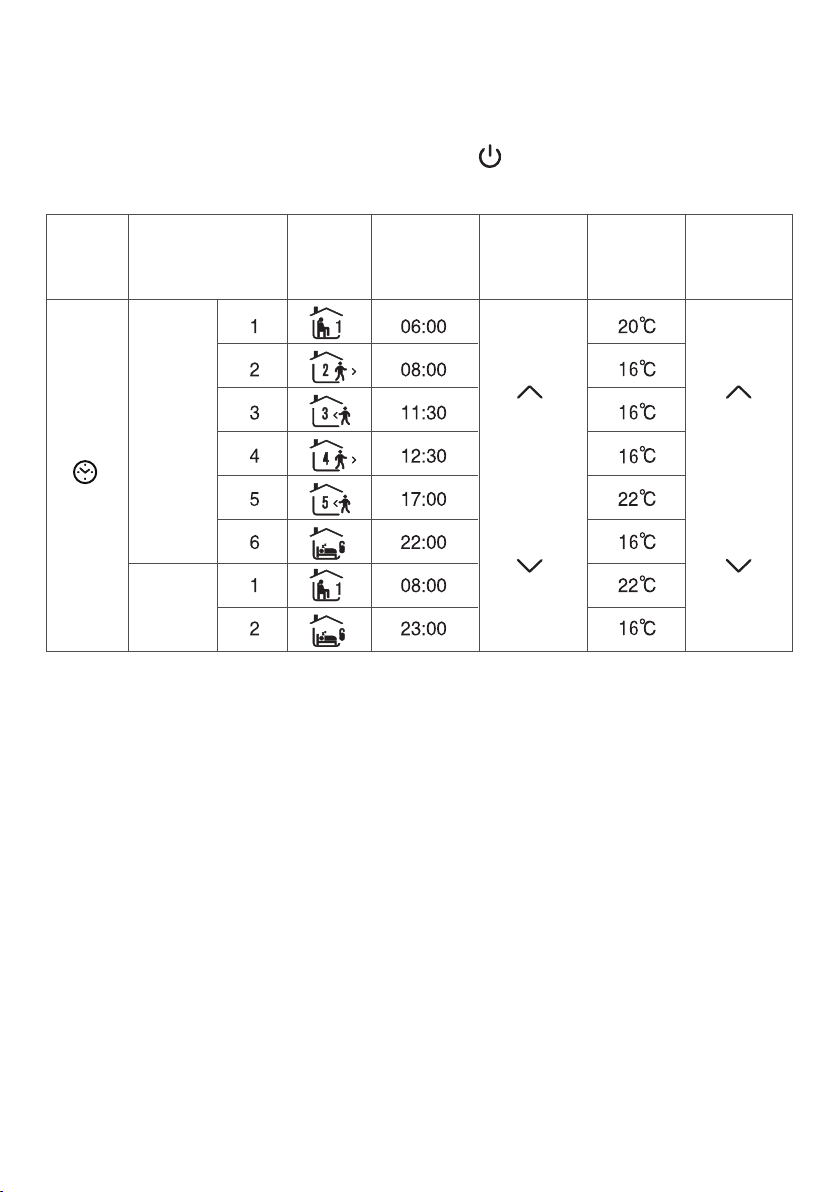

Instrukcje programowania czasowego
Naciśnij i przytrzymaj przycisk M, aby wejść w ustawienia programowania. Naciśnij
przycisk M, aby przełączyć opcje, naciśnij przycisk w górę lub w dół, aby dostosować parametry każdej opcji i naciśnij przycisk " ", aby wyjść i zapisać tryb.
Przycisk
Opcje
Dni
robocze
Wakacje
Ikona
Czas
Regulacja
czasu
Domyślnie
Regulacja
temperatury
Page 7
Ustawienia opcji zaawansowanych
W stanie wyłączenia naciśnij przycisk M i przycisk " ". Przytrzymaj przez 5 sekund,
aby wejść w ustawienia opcji zaawansowanych.
Naciśnij przycisk M, aby wejść do następnej opcji, następnie naciśnij przycisk góra i
dół, aby dostosować opcje. Naciśnij przycisk " ", aby wyjść z trybu ustawiania
opcji zaawansowanych.
Kompensacja
temperatury
Wybór czujnika
Zmiana wartości
temperatury granicznej
Ustawienie różnicy
temperatur
Funkcja zapobiegająca
zamarzaniu
Wybór dnia
odpoczynku i
programowanie
zamknięcia tygodnia
Wybór rewersu
głównego i
pomocniczego
(opcjonalnie)
Czas opóźnienia
wyjścia pasywnego
łącznika (opcjonalnie)
Ustawienie górnej
granicy temperatury
Domyślna wartość temperatury pomieszczenia kalibracji wynosi -2
stopnie Celsjusza. Naciśnij przycisk w górę lub w dół, aby dostosować
zakres od 9,9° C do -9,9°C.
Domyślnym ustawieniem wyboru czujnika temperatury jest IN
(Wewnętrzny). Naciśnij przycisk w górę lub w dół, aby ustawić go
odpowiednio jako wybór czujnika wewnętrznego IN. ALL oznacza, że
wybierane są wszystkie czujniki wewnętrzne; OUT oznacza, że ustawiane są czujniki zewnętrzne.
Wartość temperatury granicznej wynosi domyślnie 35°C. Naciśnij
przycisk w górę lub w dół, aby dostosować zakres od 5°C do 60°C.
Domyślna wartość startowa różnicy temperatur wynosi 1°C. Naciśnij
przycisk w górę lub w dół, aby dostosować zakres od 0,5°C do 10°C.
Domyślnie funkcja zapobiegająca zamarzaniu jest ustawiona na
wyłączenie. Naciśnij przycisk w górę, aby włączyć funkcję zapobiegającą zamarzaniu.
Domyślnym ustawieniem dni odpoczynku jest podwójny odpoczynek.
Naciśnij odpowiednio przycisk w górę lub w dół, aby ustawić podwójny
odpoczynek (1-5), pojedynczy odpoczynek (1-6) i brak odpoczynku
(1-7).
Ustaw domyślnie rewers główny i pomocniczy na 0. Naciśnij przycisk w
górę lub w dół, aby ustawić 0 w celu wyłączenia funkcji rewersu
głównego i dodatkowego oraz 02 w celu wskazania rewersu pomocniczego.
Ustaw domyślnie czas opóźnienia pasywnego podnośnika na 0.
Naciśnij przycisk w górę lub w dół, aby dostosować zakres 0-5 minut.
Ustaw górną granicę temperatury na 60°C. Naciśnij przycisk w górę lub
w dół, aby dostosować zakres od 35°C do 95°C.
Reset
Ustawienie przywrócenia ustawień fabrycznych
Domyślnie wyświetlane jest "-". Naciśnij przycisk w górę, aby wyświe-
tlić "---" a następnie naciśnij przycisk enter, aby przywrócić ustawienia
fabryczne.
Page 8
Ochrona środowiska
Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi.
Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach.
Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi
przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie
oczyszczania lub sklepie, w którym produkt został zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które
powinny zostać wykryte i wyeliminowane.
Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.
Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta
dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja
