AVATTO WT50 User guide [pl]

Instrukcja obsługi

Avatto WT50

TEN TERMOSTAT JEST ODPOWIEDNI DO OGRZEWANIA WODY,

OGRZEWANIA ELEKTRYCZNEGO I KOTŁA GAZOWEGO

Witamy

Dziękujemy za twoje zaufanie i wsparcie. Dzięki zastosowaniu wyż­szej klasy i doskonalszej technologii, Twój nowy termostat zapewni
Ci odpowiednią temperaturę otoczenia każdego dnia, czyniąc Twoje
życie bardziej komfortowym, a Twoje otoczenie bardziej stylowym i
pięknym. Aby uzyskać szczegółowe instrukcje dotyczące instalacji i
użytkowania tego termostatu, należy dokładnie przeczytać niniejszą
instrukcję. Skontaktuj się z profesjonalistą, aby zainstalował dla
Ciebie termostat. Używaj produktu zgodnie z lokalnym prawem.

Zastosowanie

Inteligentny cyfrowy regulator temperatury jest systemem ogrzewa­nia podłogowego odpowiednim do regulacji temperatury w
pomieszczeniu i kontroli temperatury w gospodarstwie domowym.
Kontroluje stan pracy urządzeń ogrzewania podłogowego poprzez
porównanie temperatury otoczenia z ustawioną temperaturą, co
poprawia komfort i zapewnia oszczędność energii. Ten cyfrowy
regulator temperatury posiada technologię kontroli mikrokompute­rowej i jest wyposażony w pełnoekranowe przyciski dotykowe
wyświetlacza, który wygląda elegancko i jest łatwy w użyciu. Termo­stat posiada tryby ręczne, automatyczne, programowalne i funkcje
pamięci stanu.

Opakowanie produktu

Termostat 1szt.
Świadectwo kwalifikacyjne 1szt.
Tor impulsowy (opcjonalnie) 1szt.
Instrukcja obsługi 1szt.
Śruby 2szt.

Model produktu

GA Instalacja wodna 3A
GB Ogrzewanie elektryczne 16A
GC Podłączenie, kocioł gazowy 3A
GE Ogrzewanie wody 3A + łącznik, kocioł gazowy 3A

Uwagi

1. Prosimy o uważne przeczytanie niniejszej instrukcji. Nieprawidłowa
obsługa może spowodować uszkodzenie produktu lub spowodować
niebezpieczeństwo.

2. Osoby zajmujące się instalacją muszą być dobrze wyszkolonymi i
doświadczonymi technikami.

3. Po instalacji należy dokładnie przeczytać niniejszą instrukcję i obsłu­giwać produkt zgodnie z instrukcją.
Ostrzeżenie: Ryzyko porażenia prądem lub uszkodzenia sprzętu.

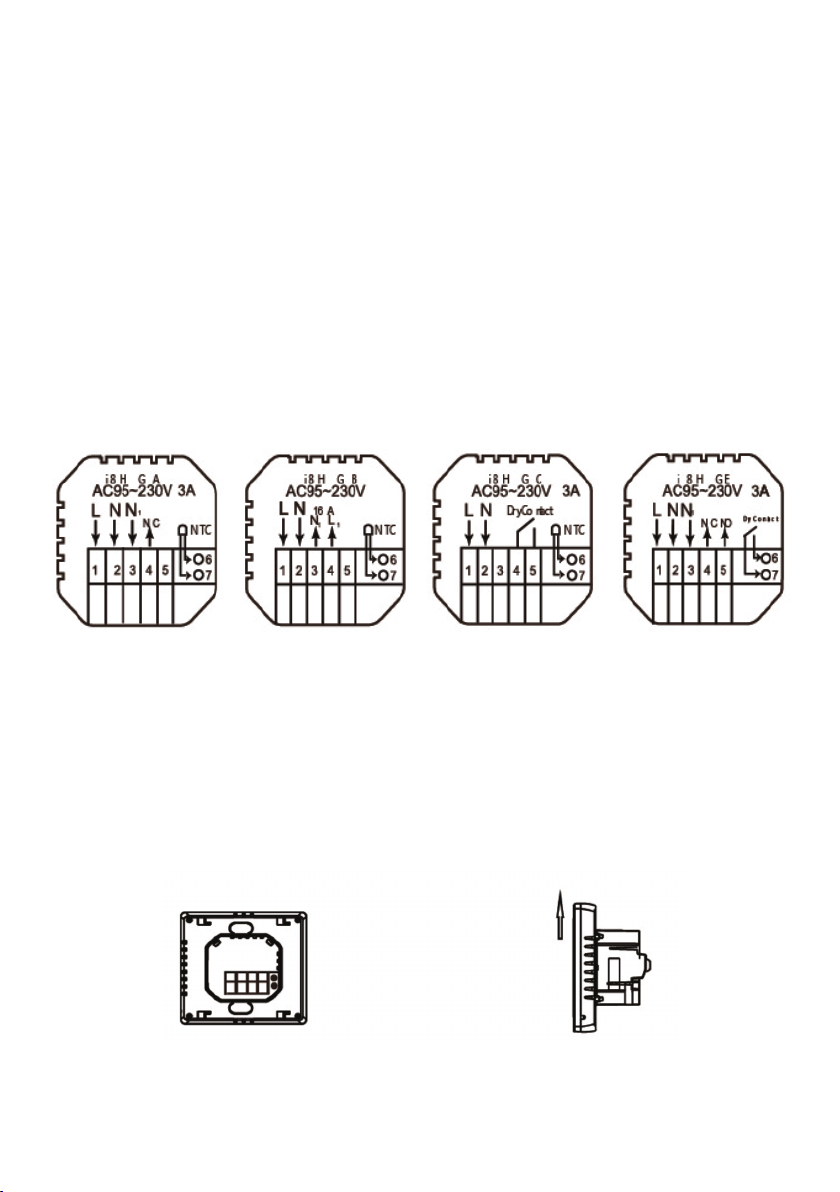

Schemat połączeń

Uwaga: GA do ogrzewania wodnego; GB do ogrzewania elektrycz­nego; GC do kotła gazowego; GE ogrzewanie wodne 3A + podno­śnik, kocioł gazowy 3A

Procedura instalacji

Ten produkt jest instalowany ze standardowym przełącznikiem
sterującym 86 (zgodnie z przepisami europejskimi)

1. Podłączyć skrzynkę
zasilającą zgodnie ze
schematem elektrycznym.

2. Przesuń panel do
góry i zdejmij go.

3. Zamontować płytę stałą
termostatu w elektrycznej
skrzynce przyłączeniowej
za pomocą śrub.

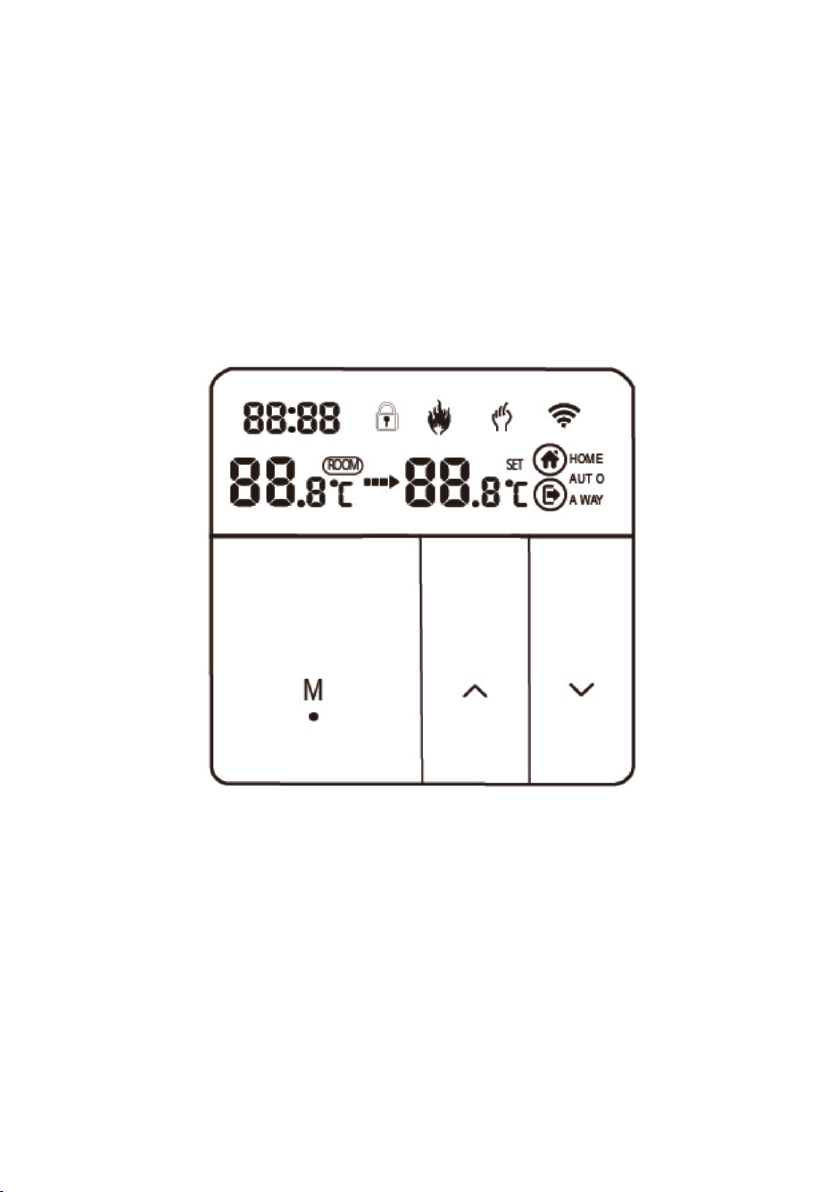

Opis wyświetlacza i ikon

Ikona zegara

4. Przymocuj klamrę
panelu do zamocowa­nej płyty i wciśnij ją w
dół

Ikona ogrzewania
Ikona WiFi

Temperatura

pomieszczenia

Ikona klucza

Ikona trybu pracy

Instrukcja obsługi

1. Włączanie/wyłączanie zasilania: Przytrzymanie przycisku "M" przez
5 sekund.

2. Naciśnij przycisk "M", aby przełączyć się między trybem ręcznym i
automatycznym.

3. Przytrzymaj klawisz "M" i klawisz "v", aby wejść w ustawienia zegara,
naciśnij klawisz "M", aby przełączyć pozycję Ustawienia, naciśnij klawi­sze "^" i "v", aby dostosować wartość każdego parametru. Uwaga: czas
modelu WiFi będzie automatycznie synchronizowany z czasem inter­netowym.

4. Przytrzymaj "^" i "v" przez 5 sekund, aby przełączyć blokadę rodzi­cielską.

5. Połączenie WiFi: Gdy termostat jest włączony, przytrzymaj przycisk
"^" przez 5 sekund, a ikona WiFi będzie migać, w tym czasie termostat
wejdzie w stan połączenia.

Opcje zaawansowane

Gdy urządzenie jest wyłączone, przytrzymaj przycisk M i przycisk ^
przez 5 sekund, aby wejść w ustawienia opcji zaawansowanych.
Naciśnij M, aby wejść do następnej opcji, naciśnij "^" i "v" aby ją
dostosować, a następnie przytrzymaj przycisk M, aby wyjść z opcji.

Kompensacja temperatury

Wybór czujnika

Modyfikacja limitu
temperatury

Domyślna różnica
temperatur

Funkcja zapobiegająca
zamarzaniu

Opcja urlopu / wyłączenie
programowania tygodniowe­go

Wybór rewersu głównego i
pomocniczego

Czas opóźnienia wyjścia
pasywnego łącznika

Ustawienie górnej granicy
temperatury

Przywrócenie ustawień
fabrycznych

Domyślna wartość temperatury pomieszczenia kalibracji wynosi -2 °C. Naciśnij klawisze w
górę i w dół, aby dostosować. Zakres regulacji wynosi od 9,9 °C do -9,9 °C.

Czujnik temperatury jest domyślnie wybrany jako IN. Naciskaj przyciski w górę i w dół,
aby dostosować czujnik.

Domyślny limit temperatury wynosi 35 °C. Naciskając przyciski w górę i w dół można
regulować zakres od 5 °C do 60 °C.

Domyślnie różnica temperatur ustawiona jest na 1 °C. Naciskając przyciski góra i dół
można ustawić zakres na 1-10 stopni.

Funkcja przeciw zamarzaniu i wyświetlacz są domyślnie WYŁĄCZONE, naciśnij przycisk w
górę, aby je włączyć.

Domyślnie, opcja urlopu jest ustawiona na dwa dni. Naciśnij naraz przyciski w górę i w
dół, aby przełączyć między dwoma dniami (1-5), jednym dniem (1-6), brakiem urlopu
(1-7) i wyłączeniem programowania tygodniowego.

Rewers główny i pomocniczy są domyślnie ustawione na 0. Naciskając przyciski góra/dół
zmienisz ustawienia. 0 = oba wyłączone, 01 = główny włączony, 02 = pomocniczy
włączony, 03 = oba włączone

Domyślny czas opóźnienia połączenia wynosi 0. Naciskając przyciski góra/dół możesz go
zmienić w zasięgu 0-5 minut.

Domyślny limit temperatury wynosi 60°C, możesz go dostosować między 35°C a 90°C

Wybierz opcję przywracania ustawień fabrycznych, a na wyświetlaczu wyświetli się "-".
Użyj przycisku ^, aby zmienić wyświetlany symbol na "---", następnie naciśnij przycisk
Enter, aby przywrócić ustawienia fabryczne.

Dane techniczne

1. Czujnik temperatury: NTC

2. Dokładność temperatury: ±1°C

3. Pobór mocy: <1W

4. Napięcie: AC 95 ~ 230V 60Hz

5. Prąd obciążenia: 3A/16A

6. Ustawienie temperatury: 5-60°C

Połączenie WiFi

Przed pierwszym użyciem termostatu WiFi, należy połączyć
urządzenie z aplikacją Tuya na twoim telefonie lub tablecie.

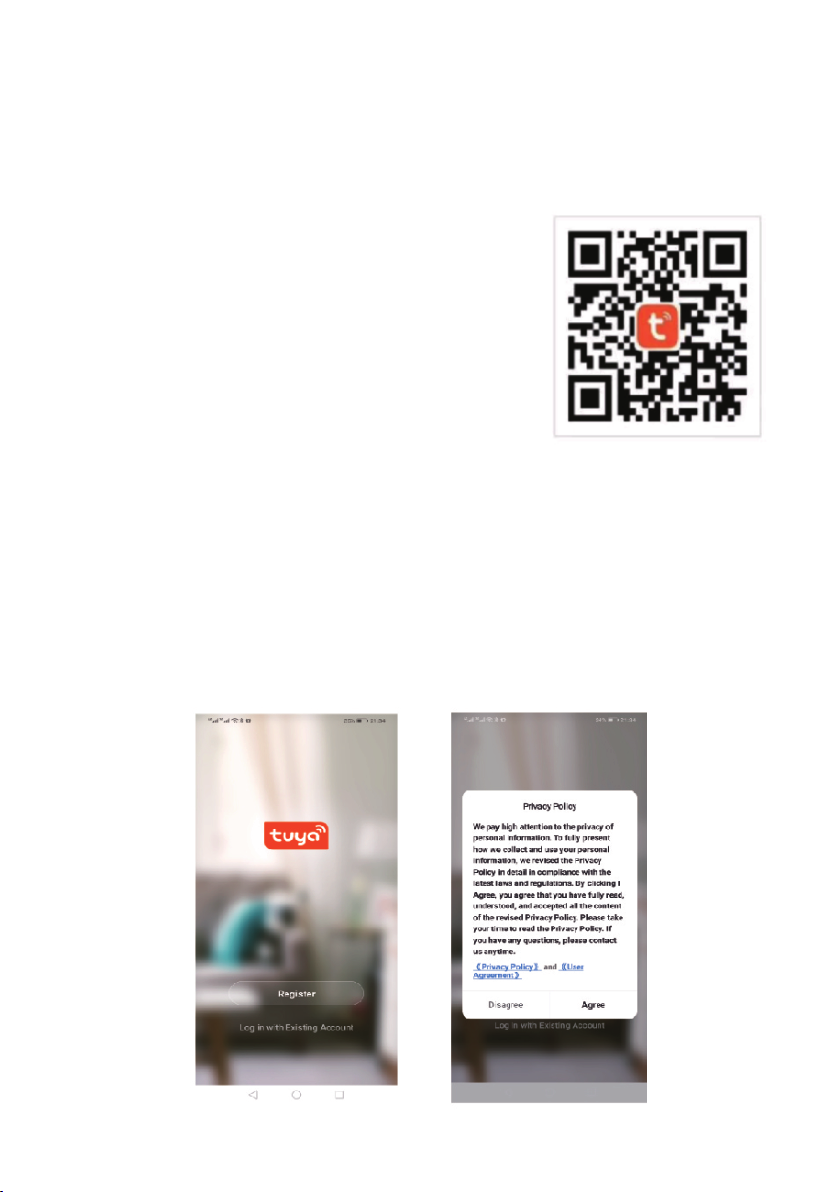

1. Pobierz aplikację Tuya
Wyszukaj aplikacji „Tuya” w Google Play
lub App Store, lub użyj podanego kodu
QR, aby pobrać aplikację.

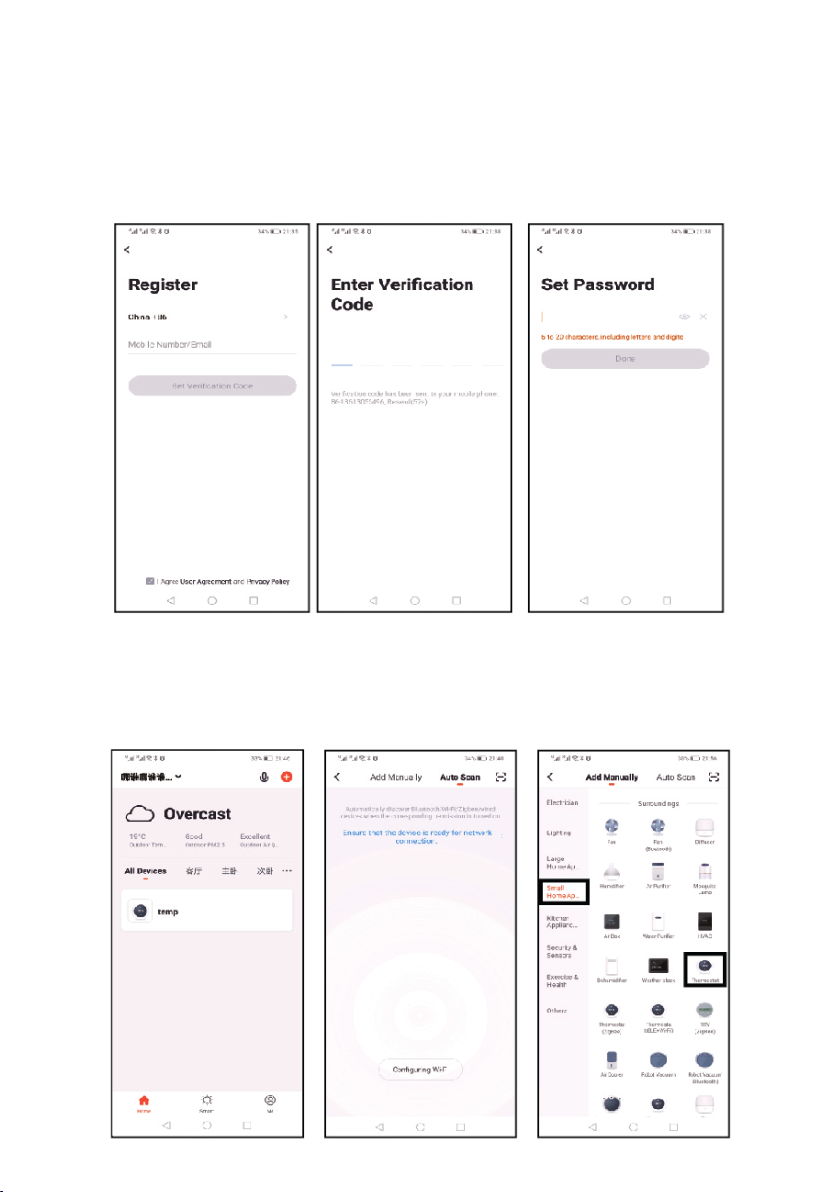

2. Jeżeli nie posiadasz jeszcze konta Tuya, zarejestruj się w
aplikacji, lub wybierz opcję logowania przez kod weryfikacyjny
wysłany przez SMS. Wybierz opcję „Create a new account”
(stwórz nowe konto), następnie wyświetli się powiadomienie o
polityce prywatności platformy Tuya. Po wybraniu opcji „Agree”
(zgadzam się), zostanie wyświetlona strona rejestracji.

System automatycznie określa aktualny kraj/region. Możesz również
wybrać kraj/region ręcznie. Po wprowadzeniu numeru telefonu
komórkowego lub adresu e-mail, kliknij "get verification code"(otrzy­maj kod weryfikacyjny). Wprowadź otrzymany kod weryfikacyjny,
następnie wprowadź hasło i kliknij "finish"(zakończ), aby pomyślnie
się zarejestrować.

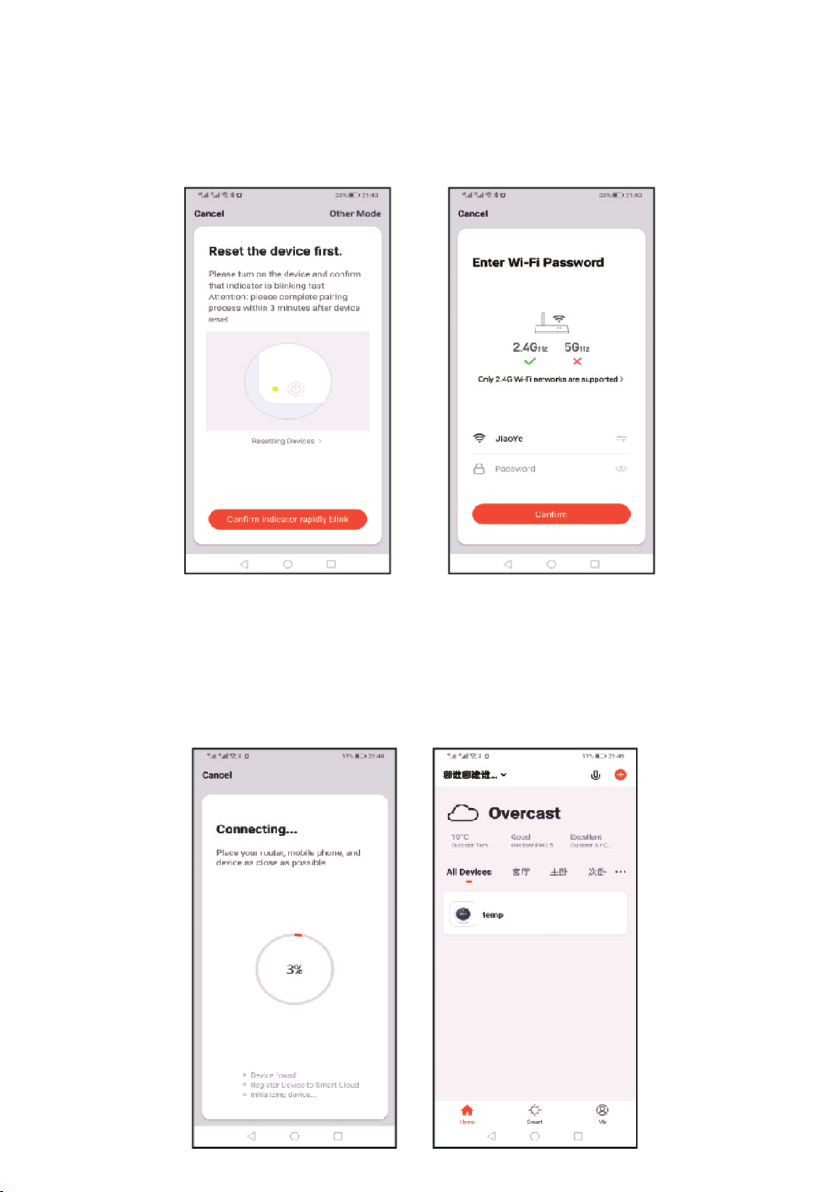

3. Dodaj urządzenie
Naciśnij „add device” (dodaj urządzenie), lub „+”, w prawym górnym
rogu strony domowej aplikacji, aby wejść w panel dodawania urzą­dzenia. Obecnie są dwa sposoby na dodanie i wyszukanie urządzenia

Wybierz termostat z listy urządzeń. W trybie sieciowym wskaźnik
urządzenia miga, co należy potwierdzić w aplikacji. Podłącz urzą­dzenie do sieci Wi-Fi i wprowadź hasło do sieci, w której urządze­nie będzie operować. Nastepnie naciśnij przycisk „ok”, aby rozpo­cząć proces dopasowania do sieci.

Jeśli wybrano sieć dystrybucyjną w trybie domyślnym, aplikacja
procesu dystrybucji jest pokazana na rysunku 1 poniżej, a sieć
dystrybucyjna z powodzeniem wyświetla interfejs pokazany na
rysunku 2. W tym interfejsie można zmienić nazwę urządzenia lub
wybrać lokację pokoju, w którym sie ono znajduje.

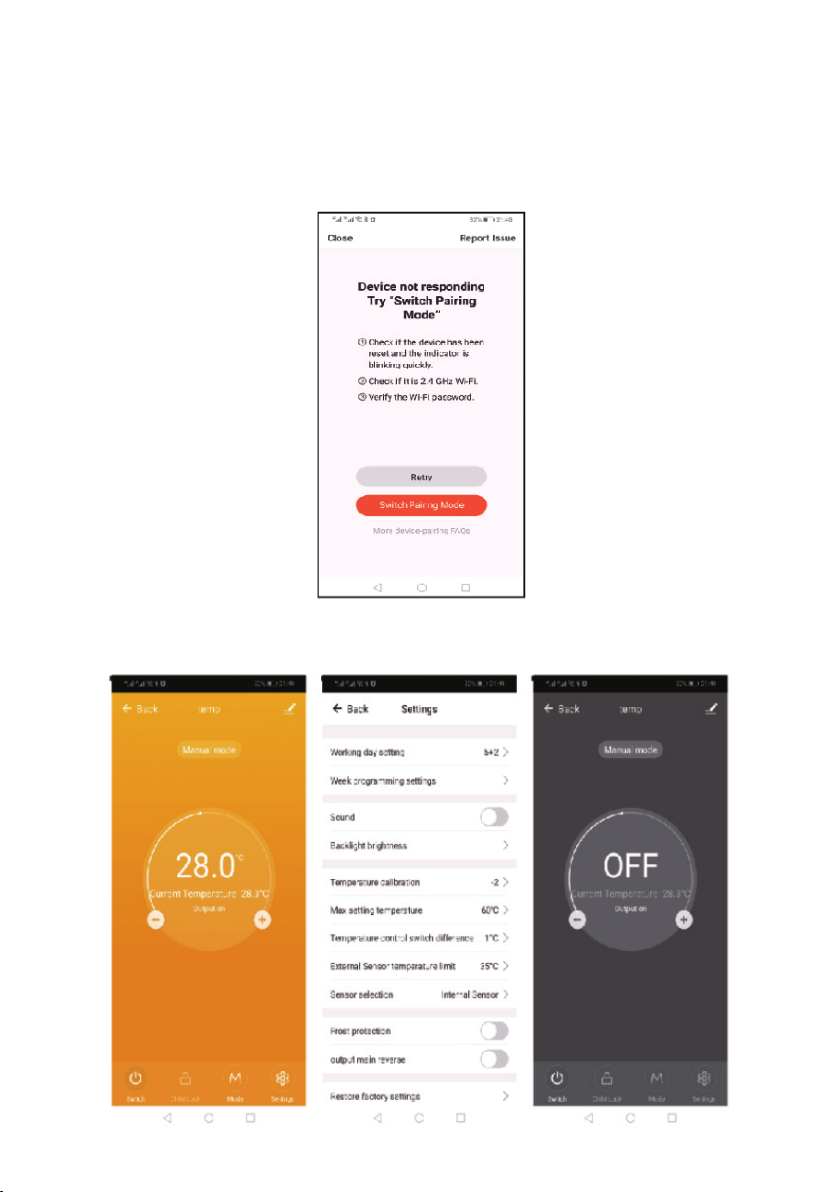

Jeśli sieć dystrybucji ulegnie awarii, aplikacja wyświetli stronę pokaza­ną na poniższym rysunku. Możesz na niej spróbować ponownie,
zmienić tryb parowania, lub wyświetlić często zadawane pytania, do
tyczące parowania urządzeń. Uwaga: jeśli połączenie nie powiedzie
się, proszę potwierdzić, czy urządzenie regulujące temperaturę
weszło w stan dopasowania kodu.

4. Wyświetl intetrfejs termostatu

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europej­skiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi.
Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach.
Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, nega­tywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi
przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegó­łowe informacje na ten temat można uzyskać w urzędzie miejskim, zakła­dzie oczyszczania lub sklepie, w którym produkt został zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europej­skiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowa­nia, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które
powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta
dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja.

Uproszczona deklaracja zgodności

Producent: Guizhou Yunwu Intelligent Technology Co.,Ltd

Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z
dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw człon­kowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą
dyrektywę 1999/5/WE.

Deklaracja zgodności dostępna na stronie internetowej:

https://files.innpro.pl/Avatto

Częstotliwość radiowa: 2412~2472 MHz
Maksymalna moc częstotliwości radiowej: 14,48 dBm
