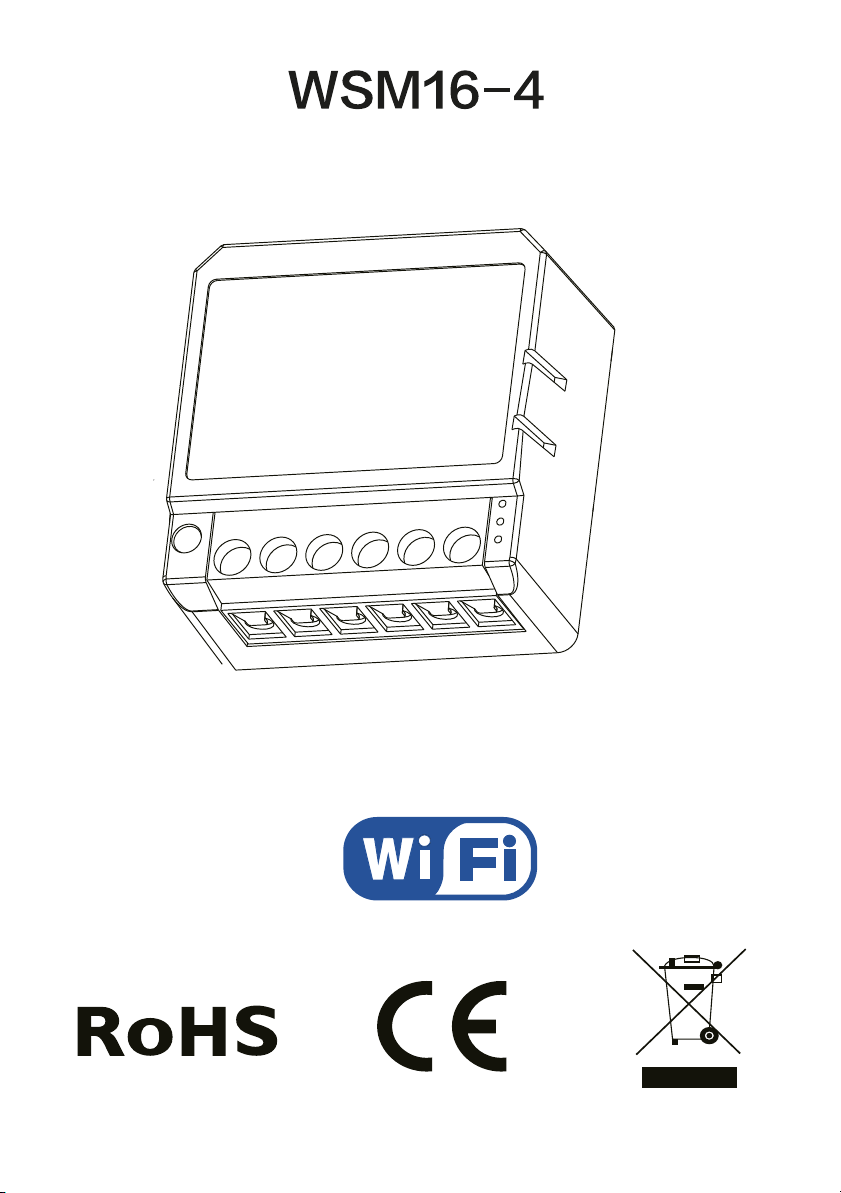

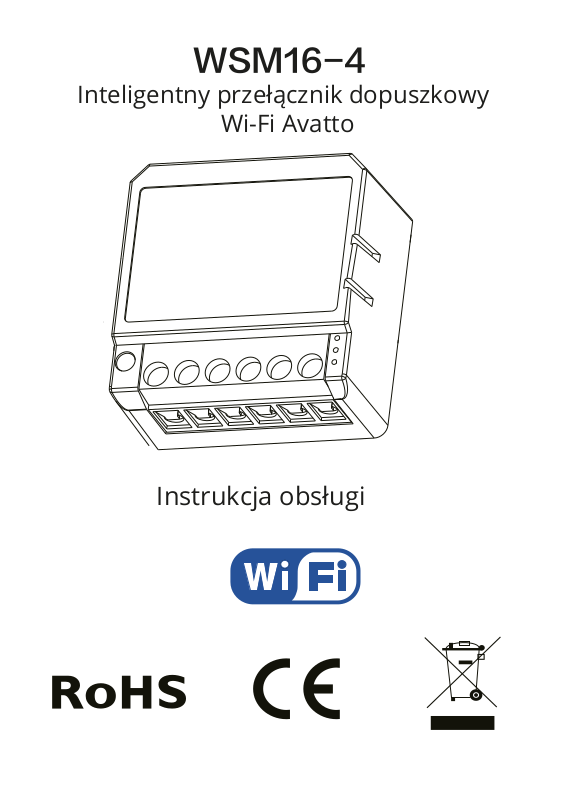

AVATTO WSM16--4 User guide [pl]

Inteligentny przełącznik dopuszkowy

Wi-Fi Avatto

Instrukcja obsługi

SPECYFIKACJA TECHNICZNA

Nazwa produktu: Inteligentny przełącznik dopuszkowy
Napięcie: AC100-240V 50/60Hz
Max. obciążenie: LED 4x150W, 4 x2.5 A
Częstotliwość pracy: 2,412GHz-2,484GHz
Temperatura pracy: -10°C + 40°C
Protokoły: WIFI IEEE 802.11b/g/n
Zasięg dzia łania: <100m
Wymiary: 39x39x20 mm
Stopień ochrony: IP: IP20
Certyfikaty: CE ROHS

Możliwość sterowania urządzeniem z dowolnego miejsca
w dowolny m czasie dzięki aplikacji.

Zegar

sterujący

(timer)

Sterowanie głosowe­pracuje z Google Home

Sterowanie głosowe­pracuje z Amazon Alexa

Dzielenie się
urządzeniem

Gdziekolwiek

Możliwości sterowania urządzeniem wewnątrz domu

Aplikacja

Router

Sterowanie
głosowe

Manualna obsługa
przełącznika

INSTALACJA

WAŻNE

1. Instalacja musi być przeprowadzona przez wykwalifikowanego
elektryka zgodnie z lokalnymi przepisami.

2. Urządzenie należy przechowywać w miejscu niedostępnym dla
dzieci.

3. Przechowywać urządzenie z dala od wody, wilgoci lub
gorącego śr odowiska.

4. Zainstalu j urządzenie z dala od źródeł silnego sygnału
takich jak kuchenka mikrofalowa, które mogą powodować
zakłócenia sygnału , co może doprowadzić do nieprawidłowego
działania ur ządzenia.

5. Przeszko da w postaci betonowej ściany lub metalowych
materiałamów może zmniejszyć efektywny zasięg działania
urządzenia.

6. NIE należy podejmować prób demontażu, naprawy lub
modyfikacji urządzenia.

MANUALNE NADPISYWANIE FUNKCJI
Terminal modułu przełączającego zastrzega dla użytkownika
końcowego dostęp do funkcji ręcznego wymuszenia
włączenia/wyłączenia.
Uwagi:

1) Zarówno regulacja na aplikacji, jak i na przełączniku może
nadpisać się nawzajem, ostatnia regulacja pozostaje w pamięci.

2) Sterowanie z aplikacji jest zsynchronizowane z przełącznikiem
ręcznym.

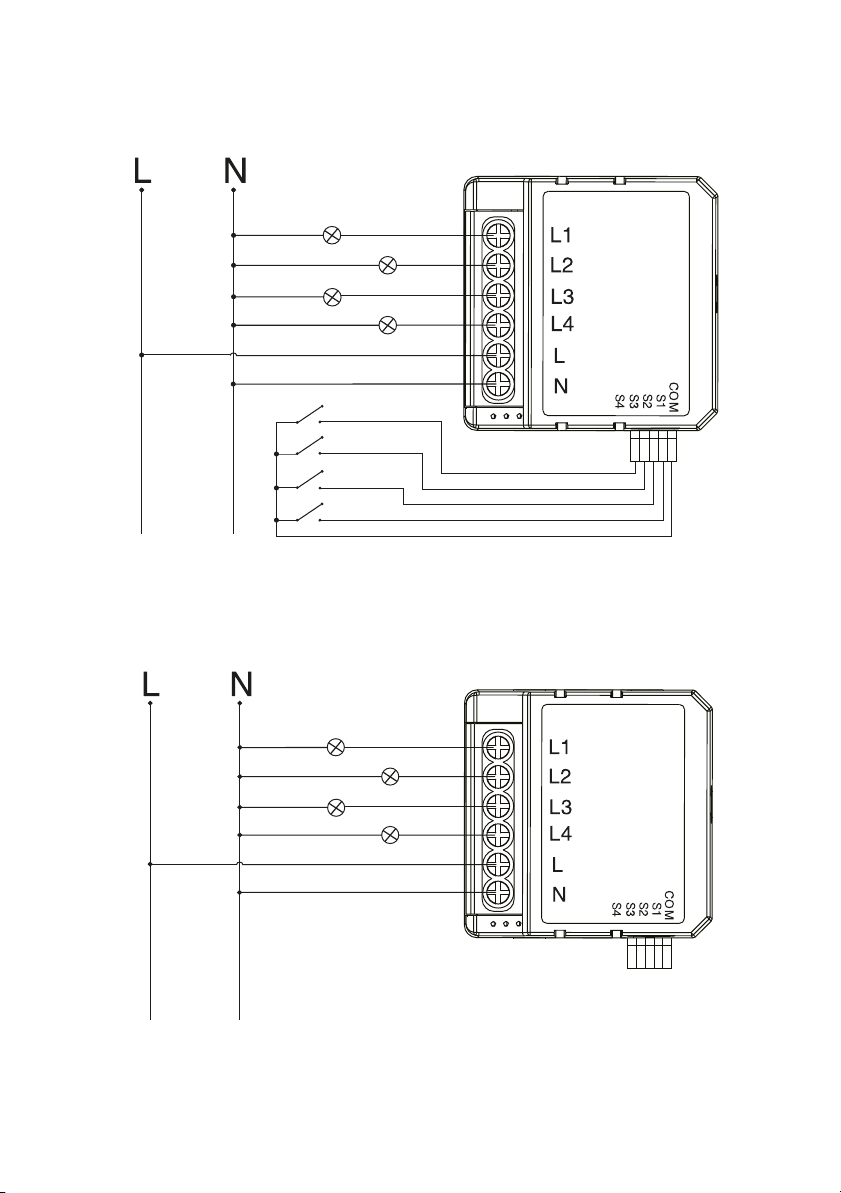

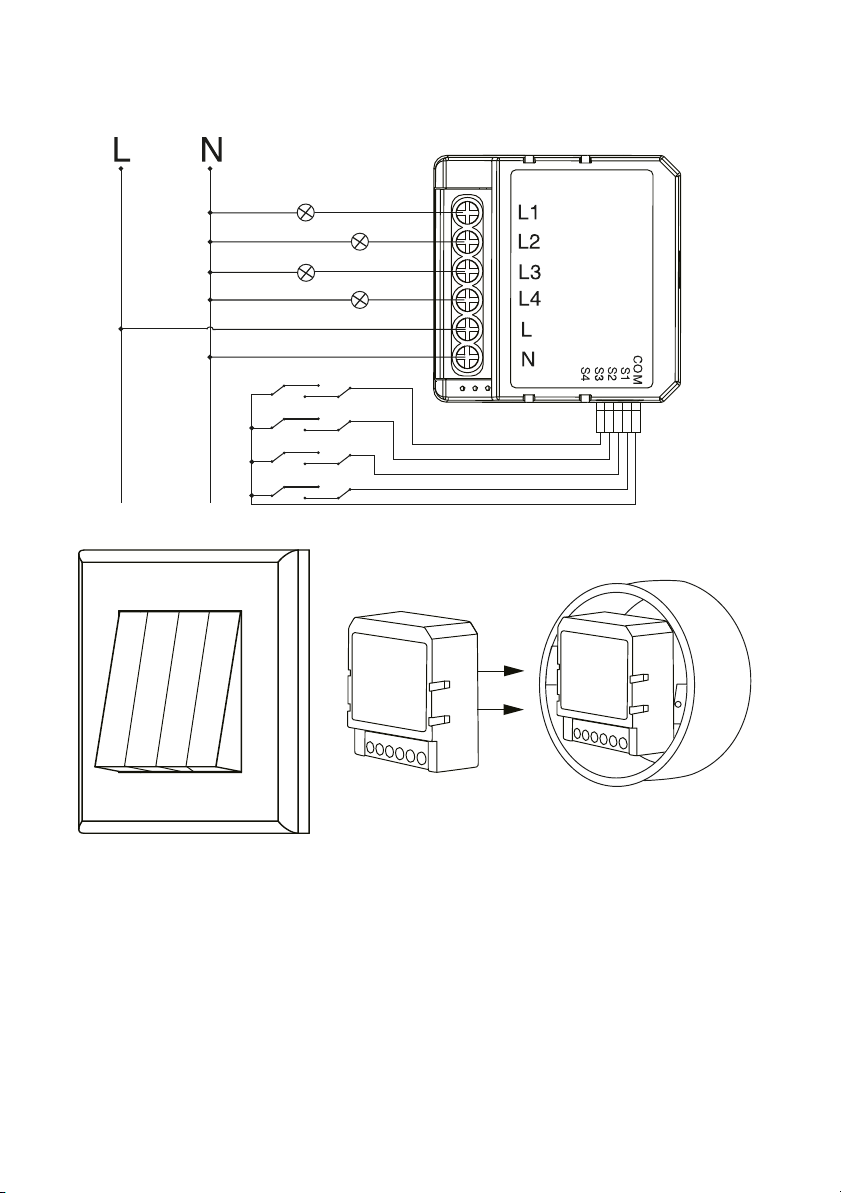

Instrukcje i schematy okablowania

1.Wyłącz za silanie przed przystąpieniem do jakichkolwiek prac
związanych z instalacją elektryczną.

2.Podłącz przewody zgodnie ze schematem elektrycznym.

3.Włóż moduł do puszki przyłączeniowej.

4.Włącz zasilanie i postępuj zgodnie z inst rukcjami konfiguracji

modułu wyłącznika.

Sterowanie pojedyncze

Bez przełącznika

Podwójny przełącznik

PYTANIA I ODPOWIEDZI
Pytanie: Brak możliwości konfiguracji. Co należy zrobić?
Rozwiązanie:
a)Sprawdź, czy przełącznik jest włączony
b) Upewnij się, że Twój smartfon oraz urządzenie są podłączone
do tej samej sieci Wi-Fi 2,4GHz
c) Upewnij się, że siła sygnału Wi-Fi jest wystarczająco mocna
d) Upewnij się, że hasło w aplikacji jest prawidłowe
e) Upewnij się, że oklablowanie urządzenia jest prawidłowe

Pytanie: Jakie urządzenia mogą być podłączone do
przełącznika?
Odpowiedź:Większość domowych urządzeń elektrycznych
takich jak lampy, pralka, ekspres do kawy itp.

Pytanie: Co się stanie, gdy nie będzie sygnału sieci Wi-Fi?
Odpowiedź: Nadal będzie można sterować urządzeniem poprzez
manualną obsługę przełączika. Kiedy sygnał sieci Wi-Fi pojawi się,
urządzenie podłączone do modułu przełącznika automatycznie
połączy się z siecią Wi-Fi.

Pytanie: Co należy zrobić w pr zypadku zmiany sieci Wi-Fi lub
zmiany hasła?
Odpowiedź:Należy ponownie podłączyć moduł przełącznika
Wi-Fi do nowej sieci Wi-Fi zgodnie z instrukcją obsługi aplikacji.

Pytanie: Jak zresetować urządzenie?
Odpowiedź: Włącz/wyłącz urządzenie 5 razy, aż wskaźnik zacznie
migać.

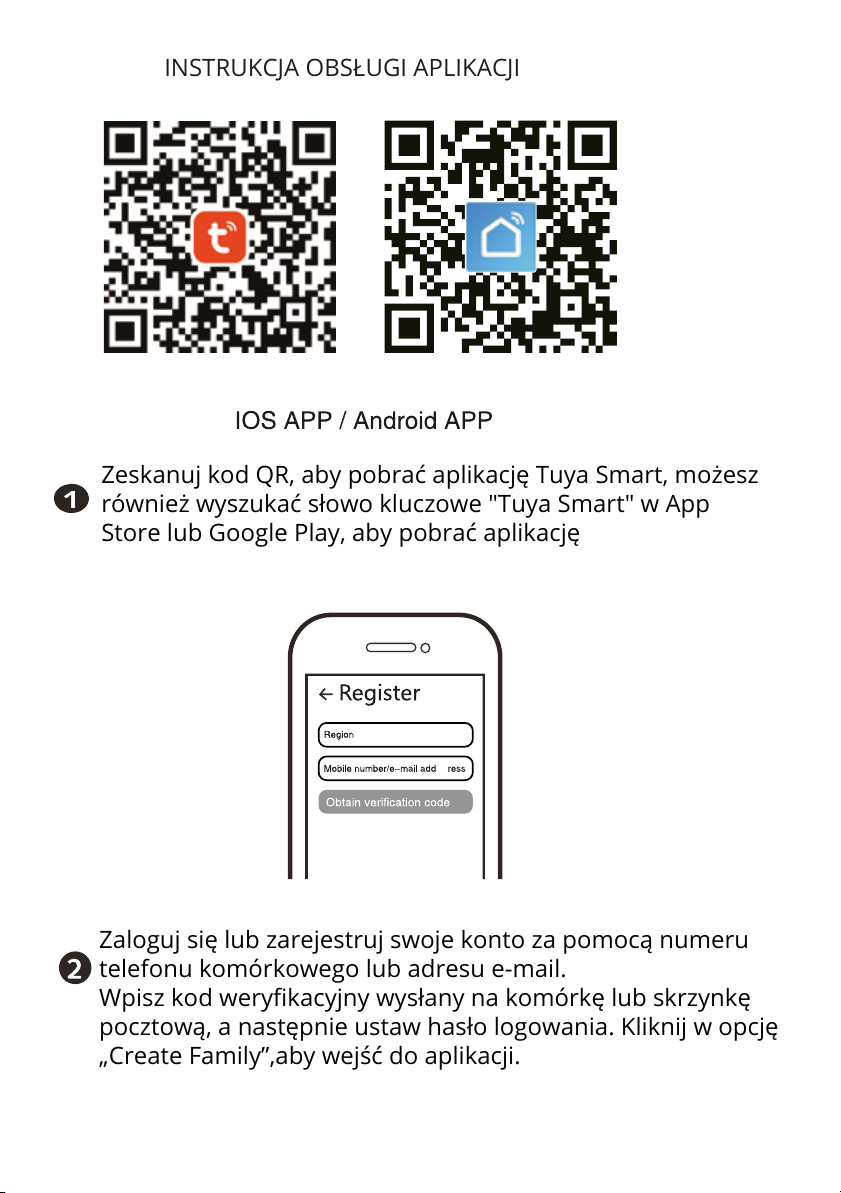

INSTRUKCJA OBSŁUGI APLIKACJI

Zeskanuj kod QR, aby pobrać aplikację Tuya Smart, możesz
również wy szukać słowo kluczowe "Tuya Smart" w App
Store lub Google Play, aby pobrać aplikację

Zaloguj się lub zarejestruj swoje konto za pomocą numeru
telefonu ko mórkowego lub adresu e-mail.
Wpisz kod weryfikacyjny wysłany na komórkę lub skrzynkę
pocztową, a następnie ustaw hasło logowania. Kliknij w opcję
„Create Family”,aby wejść do aplikacji.

Po wykonaniu okablowania przełącznika należy nacisnąć i
przytrzymać przycisk reset przez około 10 sekund lub
włączyć/wyłączyć przełącznik manualnie 5 razy pod rząd, aż do
momentu kiedy wskaźnik zacznie sz ybko migać sygnal izując
parowanie.

Przycisk RESET

1.Dopasowanie protokołów Bluetooth/Wi-Fi

2.Włącz Bluetooth, kliknij „+”, a następnie postępuj zgodnie
z instrukcją wyświetlaną na ekranie, aby dokonać
parowanie.

Nawiązanie połączenia może wynieść około 10-120
sekund, w zależności od stanu sieci.

Możesz już sterować swoim urządzeniem za pomocą
smartfona.

Jeżeli chcesz skorzystać z funkcji sterowania głosem połącz
się z Amazon Alexa lub Googl e Assistant. Możesz również
udostępnić urządzenie innym osobom.

Steruj w łatwy i wygodny sposób swoimi urządzeniami
domowymi za pomocą aplikacji z dowolnego miejsca
o dowolnej porze.

Sterowanie za pomocą aplikacji

Sterowanie głosowe

Adres:

Częstotliwość radiowa:
Bluetooth: 2402MHz-2480MHz
Wi-Fi: 2412 MHz-2472MHz
Maksymalna moc częstotliwości radiowej:
Bluetooth: od 4,11 dBm do 4, 47dBm
Wi-Fi: 2,4G 11b od 17,47dBm do 18,06dBm Wi­Fi 2,4 G 11g: od 17,77 dBm do 18,35 dBm Wi-Fi
2,4G 11n (H20) od 16,51dBm do 17,38dBm

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europej­skiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi.
Podlega on selektyw nej zbiórce i recyklingowi w wyznaczonych punktach.
Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, nega­tywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi
przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegó­łowe informacje na ten temat można uzyskać w urzędzie m iejskim, zakła­dzie oczyszczania lub sklepi e, w którym produkt został zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Eu ropej­skiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowa­nia, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które
powinny zostać wykryte i wyeliminowane.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta
dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja.

W celu najdłuższego i bezpiecznego możliwego użytkowania produktu należy
go regul arnie konserwować we własnym zakresie lub przez wyspecjalizowane
punkty serwisowe. W przypadku braku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w in strukcji obsługi nale ży
regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego
produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia
jakiejkolwiek odmienności należy pilnie powiadomić o tym fakcie sprzedawcę.
Brak poprawnej konserwacji i reakcji w chwili wykrycia stanu odmienności i
powiadomienia sprzedawcy może doprowadzić do trwałego uszkodzenia
produktu, mienia lub zdrow ia za co producent i gwarant nie będą ponosić
żadnej odpowiedzialności.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.
