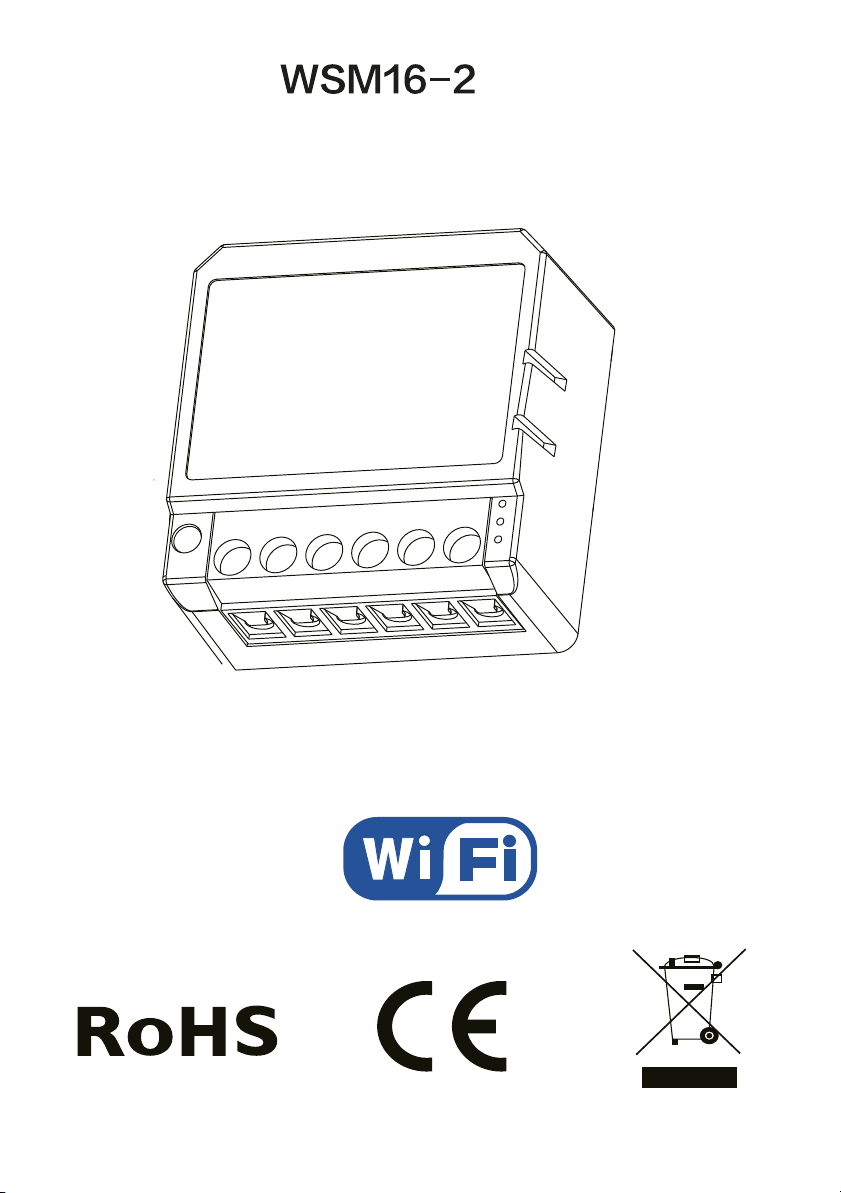

AVATTO WSM16-2 User guide [pl]

Inteligentny przełącznik dopuszkowy

Wi-Fi Avatto

Instrukcja obsługi

SPECYFIKACJA TECHNICZNA

Nazwa produktu: Inteligentny przełącznik dopuszkowy
Napięcie: AC100-240V 50/60Hz
Max. obciążenie: LED 2x150W, 2x 5 A
Częstotliwość pracy: 2,412G Hz-2,484GHz
Temperatura pracy: -10°C + 40°C
Protokoły: WIFI IEEE 802.11b/g/n
Zasięg działania: <100m

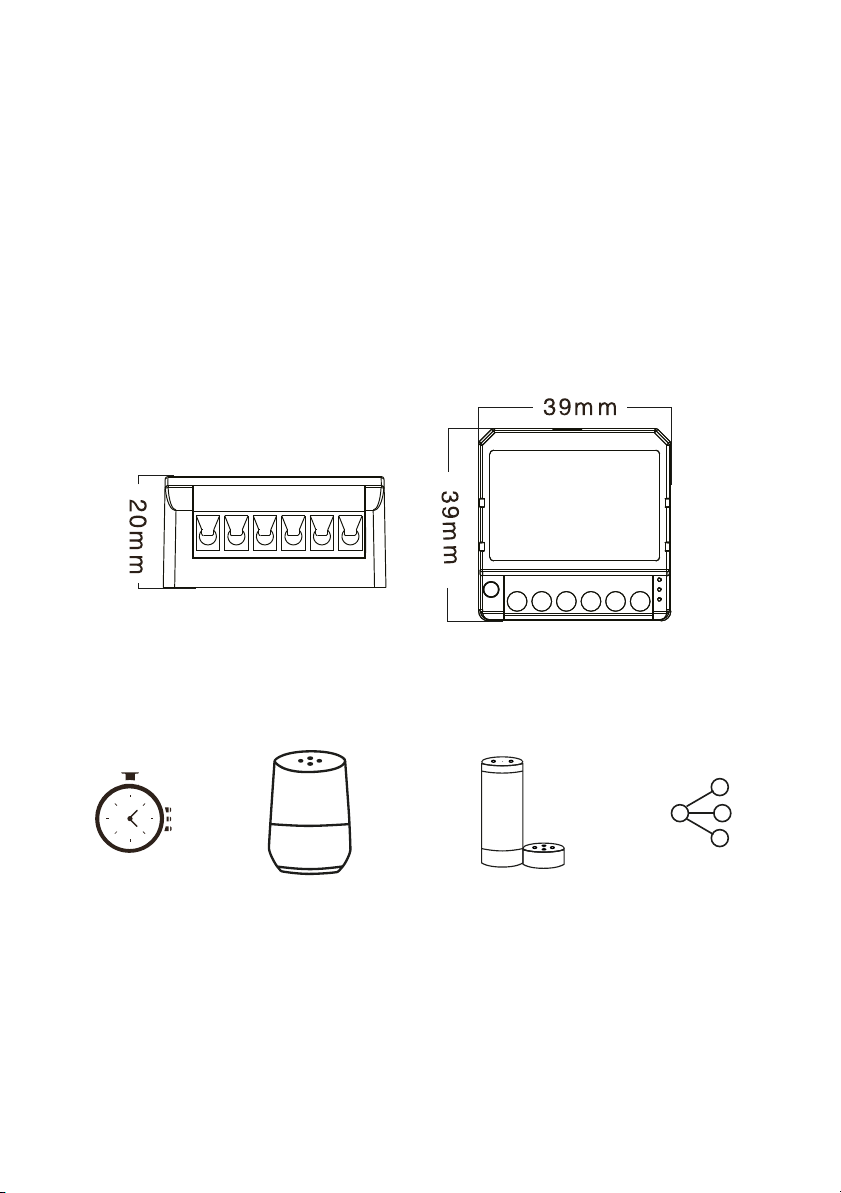

Wymiary: 39x39x20 mm
Stopień ochr ony: IP: IP20
Certyfkaty: C E ROHS

Możliwość st erowania urządzeniem z dowolnego miejsca
w dowolnym czasie dzięki aplikacji.

Zegar

sterujący

(timer)

Sterowanie głosowe­pracuje z Google Home

Sterowanie głosowe­pracuje z Amazon Alexa

Dzielenie się
urządzeniem

Gdziekolwiek

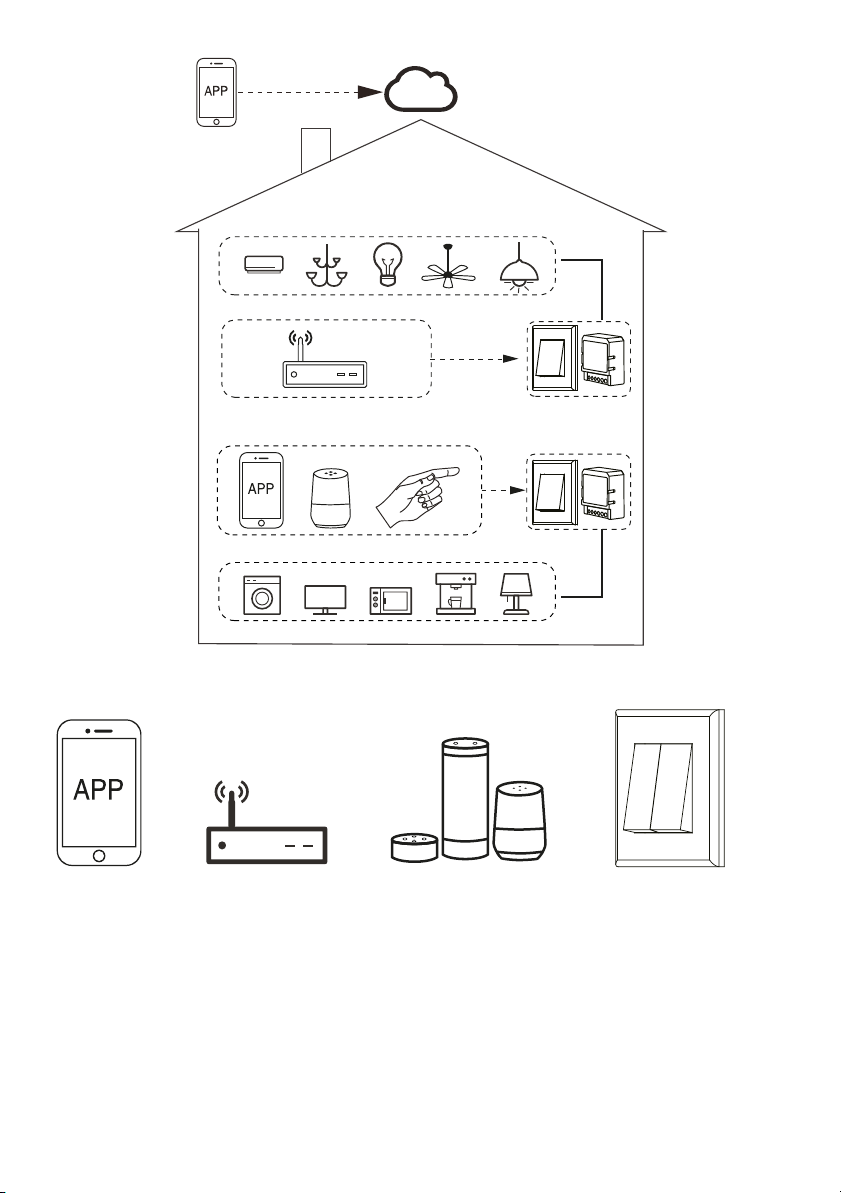

Możliwości sterowania urządzeniem wewnątrz domu

Aplikacja

Router

Sterowanie
głosowe

Manualna obsługa
przełącznika

INSTALACJA

WAŻNE

1. Instalacja musi być przeprowadzona przez w ykwalifikowanego
elektryka zgodnie z lokalnymi przepisami.

2. Urządzenie należy przechowywać w miejscu niedostępnym dla
dzieci.

3. Przechowywać urządzenie z dala od wody, wilgoci lub
gorącego środowiska.

4. Zainstaluj urządzenie z dala od źródeł silnego sygnału
takich jak kuchenka mikrofalowa, które mogą powodować
zakłócenia sy gnału , co może doprowadzić do nieprawidłowego
działania urządzenia.

5. Przeszkoda w postaci betonowej ściany lub metalowych
materiałów może zmniejszy ć efektywny zasięg działania
urządzenia.

6. NIE należy podejmować prób demontażu, naprawy lub
modyfikacji urządzenia.

MANUALNE NADPISYWANIE FUNKCJI
Terminal modułu przełączającego zastrzega dla użytkownika
końcowego dostęp do funkcji ręcznego wymuszenia
włączenia/wyłączenia.
Uwagi:

1) Zarówno regulacja na aplikacji jak i na przełączniku może
nadpisać się nawzajem, ostatnia regulacja pozostaje w pamięci.

2) Sterowanie z aplikacji jest zsynchronizowane z przełącznik iem
ręcznym.

Instrukcje i schematy okablowania

1.Wyłącz zasilanie przed przystąpieniem do jakichkolwiek prac
związanych z instalacją elektryczną.

2.Podłącz przewody zgodnie ze schematem elektrycznym.

3.Włóż moduł do puszki przyłączeniowej.

4.Włącz zasilanie i postępuj zgodnie z instrukc jami konfiguracji

modułu wyłącznika.

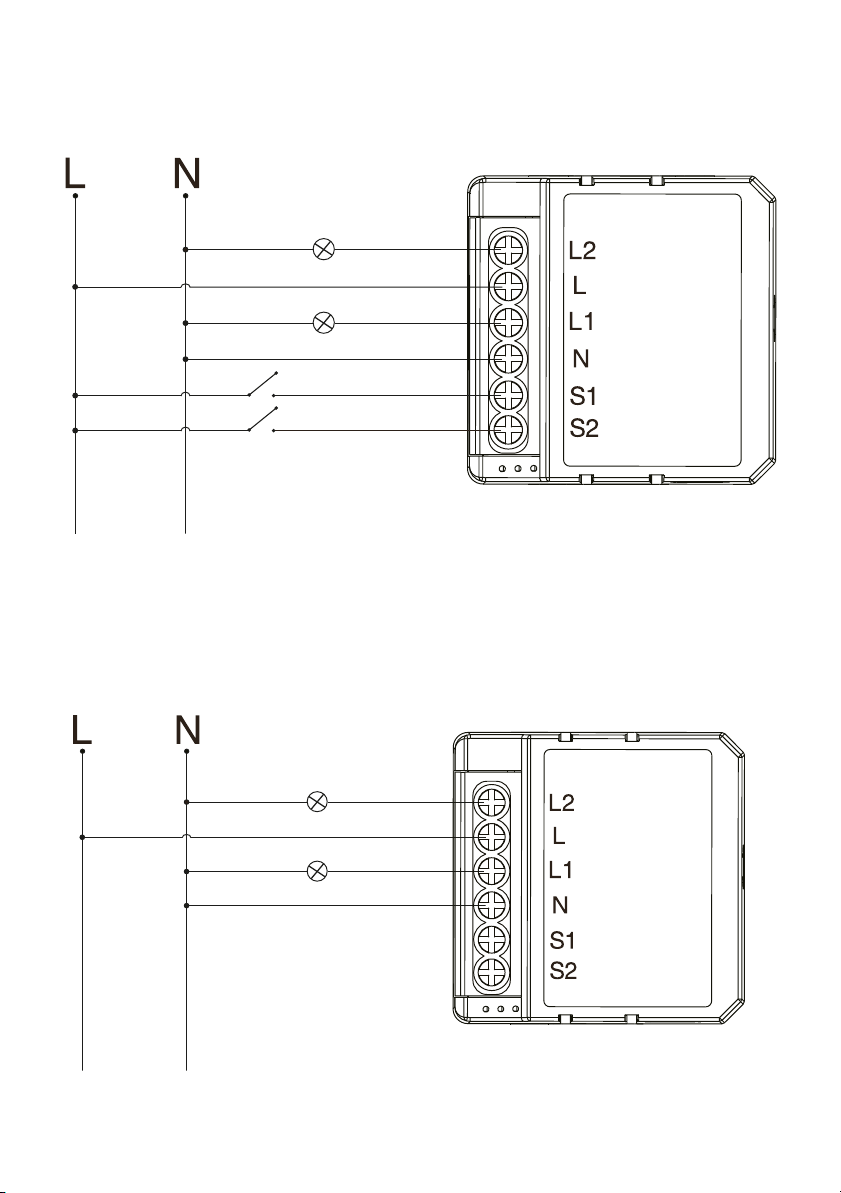

Sterowanie pojedyncze

Bez przełącznika

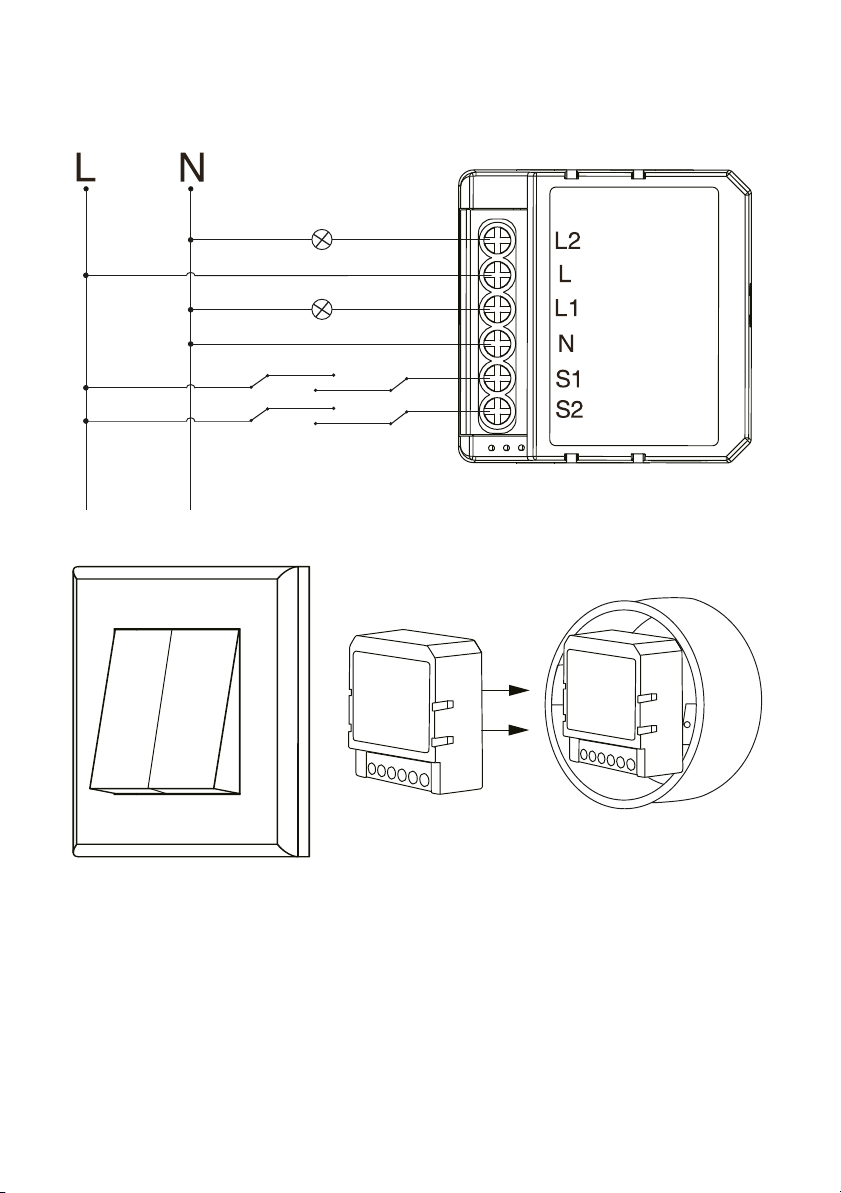

Podwójny przełącznik

PYTANIA I ODPOWIEDZI
Pytanie: Brak możliwości konfiguracji. Co należy zrobić?
Rozwiązanie:
a)Sprawdź, czy przełącznik jest włączony
b) Upewnij się, że Twój smartfon oraz urządzenie są podłączone
do tej samej sieci Wi-Fi 2,4GHz
c) Upewnij się, że siła sygnału Wi-Fi jest wystarczająco mocna
d) Upewnij się, że hasło w aplikacji jest prawidłowe
e) Upewnij się, że oklablowanie urządzenia jest prawidłowe

Pytanie: Jakie urządzenia mogą być podłączone do
przełącznika?
Odpowiedź:Większość domowych urządzeń elektrycznych
takich jak lampy, pralka, ekspres do kawy itp.

Pytanie: Co się stanie, gdy nie będzie sygnału sieci Wi-Fi?
Odpowiedź: Nadal będzie można sterować urządzeniem poprzez
manualną obsługę przełączika. Kiedy sygnał sieci Wi-Fi pojaw i się,
urządzenie podłączone do modułu przełącznika automatycznie
połączy się z siecią Wi-Fi.

Pytanie: Co należy zrobić w przy padku zmiany sieci Wi-Fi lub
zmiany hasła ?
Odpowiedź:Należy ponownie podłączyć moduł przełącznika
Wi-Fi do nowej sieci Wi-Fi zgodnie z instrukcją obsługi aplikacji.

Pytanie: Jak zres etować urządz enie?
Odpowiedź: Włącz/wyłącz urządzenie 5 razy, aż wskaźnik zacznie
migać.

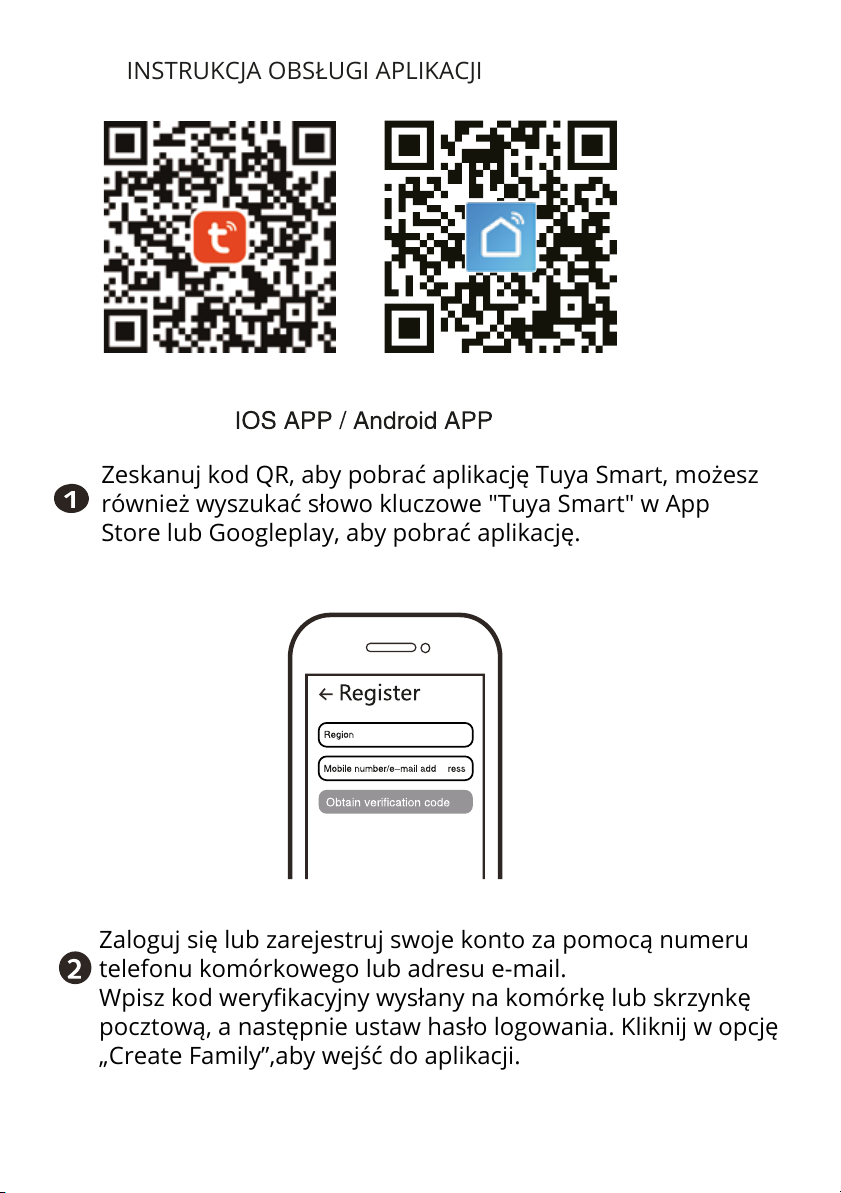

INSTRUKCJA OBSŁUGI APLIKACJI

Zeskanuj kod QR, aby pobrać ap likację Tuya Smart, możesz
również wyszukać słowo kluczowe "Tuya Smart" w App
Store lub Googleplay, aby pobrać aplikację.

Zaloguj się lub zarejestruj swoje konto za pomocą numeru
telefonu komórkowego lub adresu e-mail.
Wpisz kod weryfikacyjny wysłany na komórkę lub skrzynkę
pocztową, a następnie ustaw hasło logowania. Kliknij w opcję
„Create Family”,aby wejść do aplikacji.

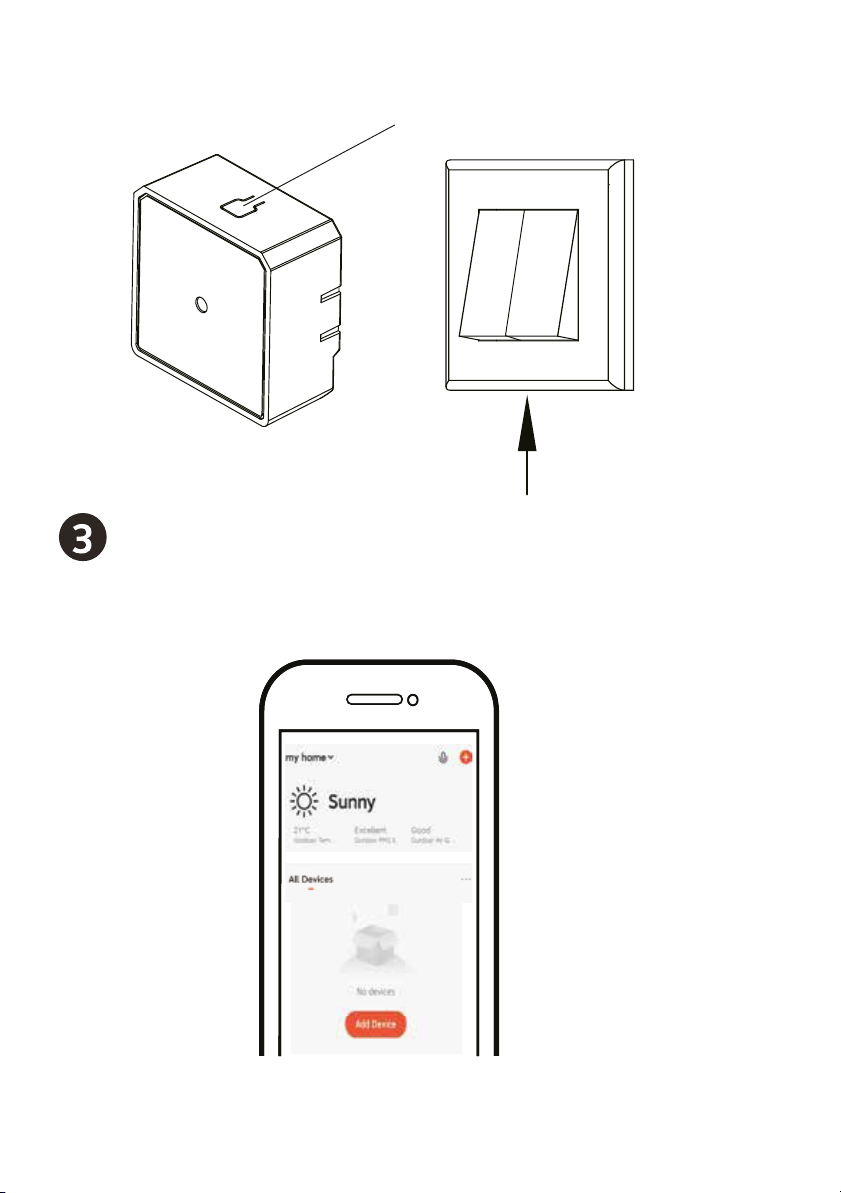

Po wykonaniu okablowania przełącznika należy nacisnąć i
przytrzymać przycisk reset przez około 10 sekund lub
włączyć/wyłączyć przełącznik manualnie 5 razy pod rząd, aż do
momentu kiedy ws kaźnik zacznie szybko migać sygnalizując
parowanie.

Przycisk RESE T

1.Dopasowanie protokołów Bluetooth/Wi-Fi

2.Włącz Blue tooth, kliknij „+”, a następnie post ępuj zgodnie

z instrukcją wyświetlaną na ekranie, aby dokon ać
parowania.

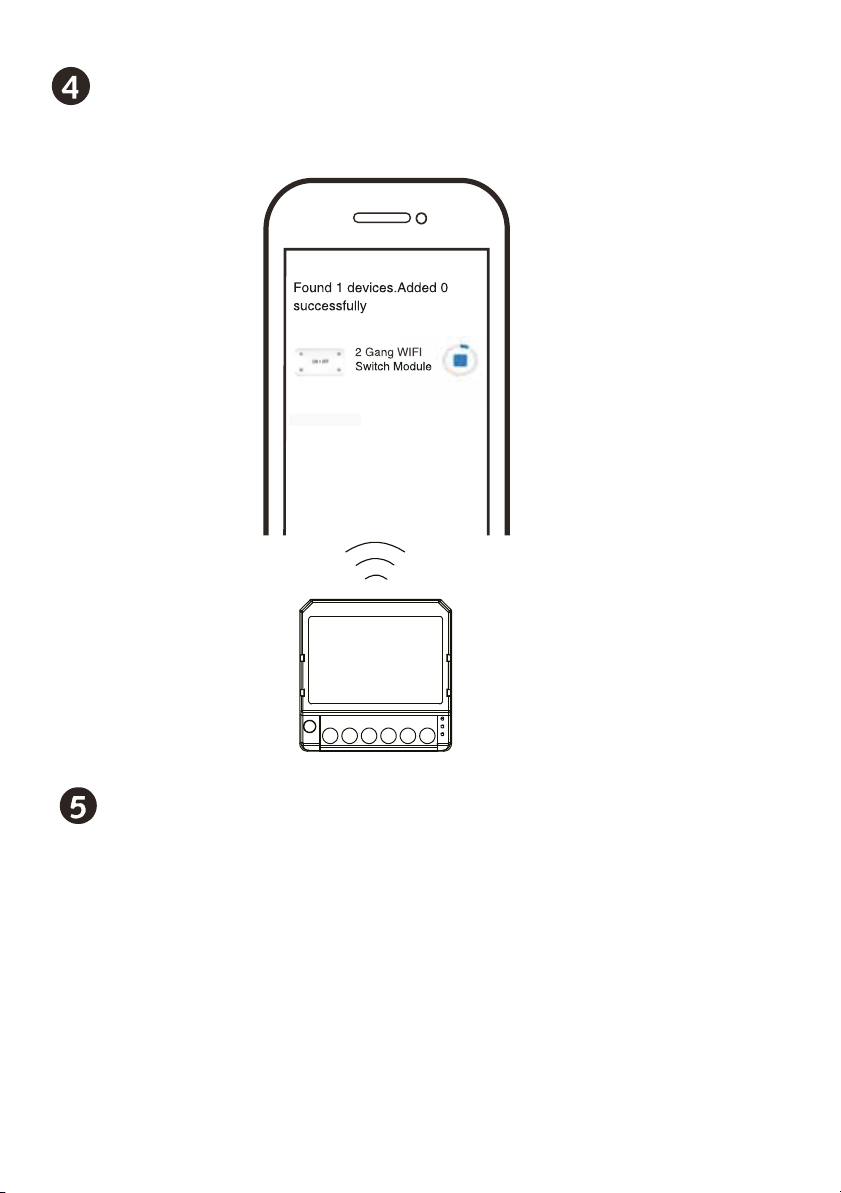

Nawiązanie połączenia może wynieść około 10-120
sekund, w zależności od stanu sieci.

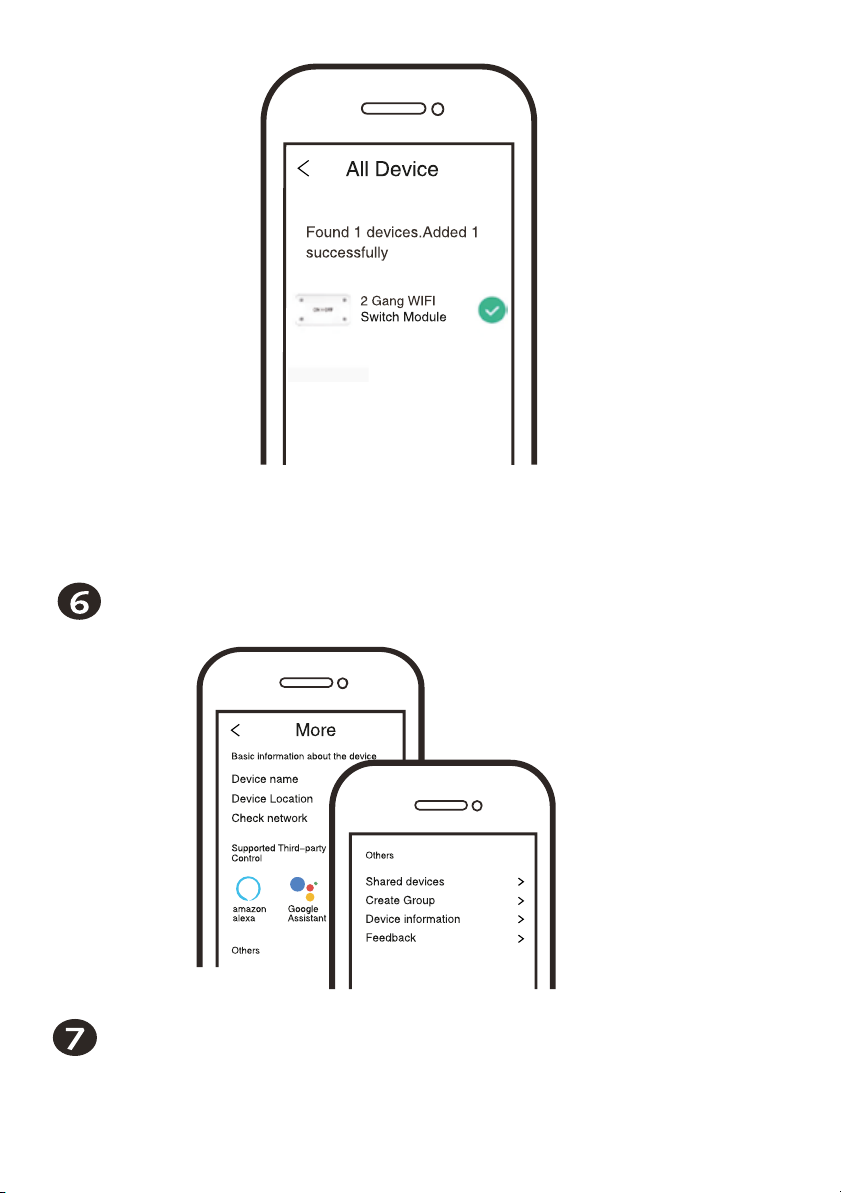

Możesz już sterować swoim urządzeniem za po mocą
smartfona.

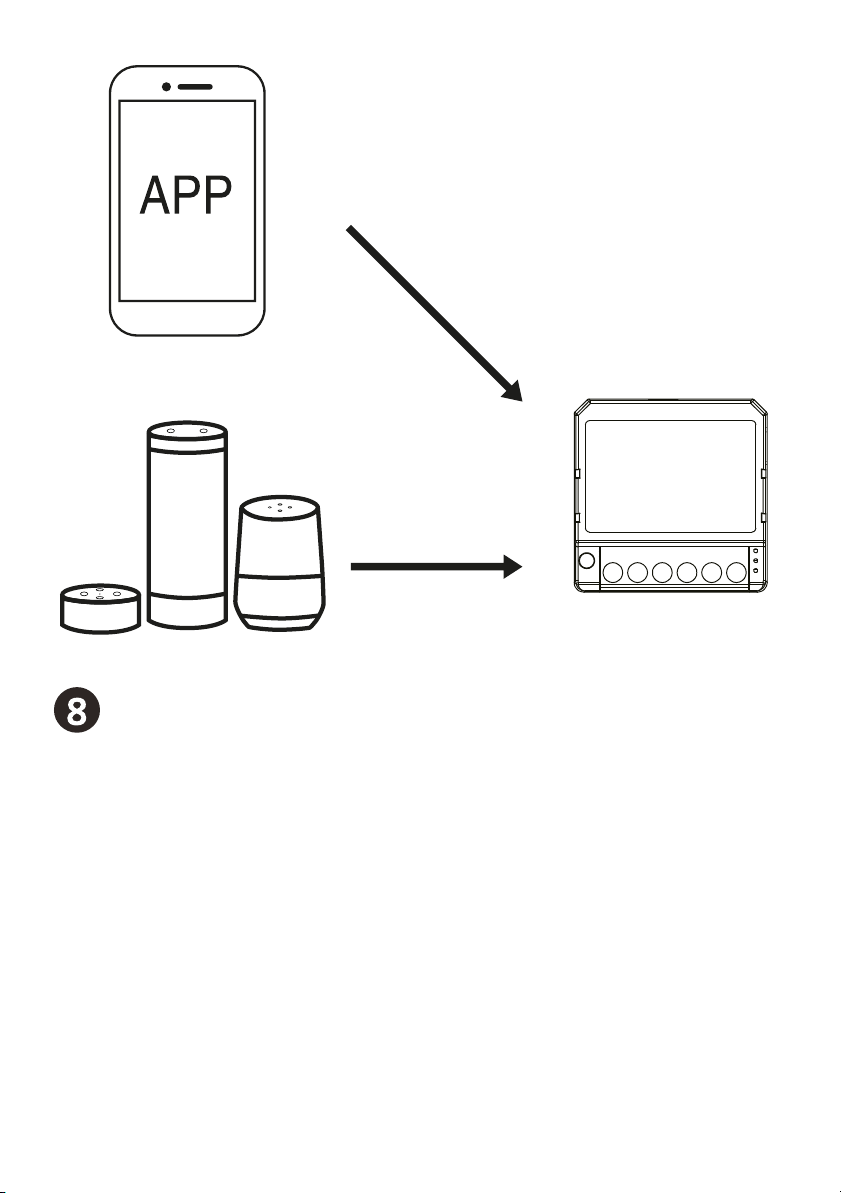

Jeżeli chcesz skorzystać z funkcji sterowania gło sem połącz
się z Amazon Alexa lub Google Google Assistant. Możesz
również udostępnić urządzenie innym osobom.

Steruj w łatwy i w ygodny sposób swoimi urządzeniami
domowymi za pomocą aplikacji z dowolnego m iejsca
o dowolnej porze.

Sterowanie za pomocą aplikacji

Sterowanie głosowe

Adres:

Częstotliwość radiowa:
Bluetooth: 2402MHz-2480MHz
Wi-Fi: 2412MHz-2472MHz
Maksymalna moc częstotliw ości radiowej:
Bluetooth: od 4,11 dBm do 4,47 dBm
Wi-Fi: 2,4G 11b od 17,47dBm do 18,06dBm Wi­Fi 2,4 G 11g: od 17,77 dBm do 18,35 dBm Wi-Fi
2,4G 11n (H20) od 16,51dBm d o 17,38dBm

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europej­skiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi.
Podlega on selektyw nej zbiórce i recyklingowi w wyznaczonych punktach.
Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, nega­tywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego.
System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi
przepisami ochrony środowiska dotyczącymi usuw ania odpadów. Szczegó­łowe informacje na ten temat można uzyskać w urzędzie m iejskim, zakła­dzie oczyszczania lub sklepie, w którym produkt został zakupiony.
Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europej­skiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytk owa­nia, ochroną zdrowia i ochroną środowiska, okre ślających zagrożenia, które
powinny zostać wykryte i wyeliminowane.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta
dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja.

W ce lu najdłuższego i bezpiecznego możliwego użytkowania produktu należy
go regularnie konserwować we włas nym zakresie lub przez wyspecjalizowane
punkty serwisowe. W przypadku br aku informacji o koniecznych akcjach
konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi należy
regularnie, minimum raz na tydzień oceniać odmienność stanu fizycznego
produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia
jakiejkolwiek odmienności należy pilnie powiadomić o tym fakcie sprzedawcę.
Brak poprawnej konserwacji i reakcj i w chwili wykrycia stanu odmienności i
powiadomienia sprzedawcy może doprowadzić do trw ałego uszkodzenia
produktu, mienia lub zdrowia za co producent i gwarant nie będą p onosić
żadnej odpowiedzialności.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.
