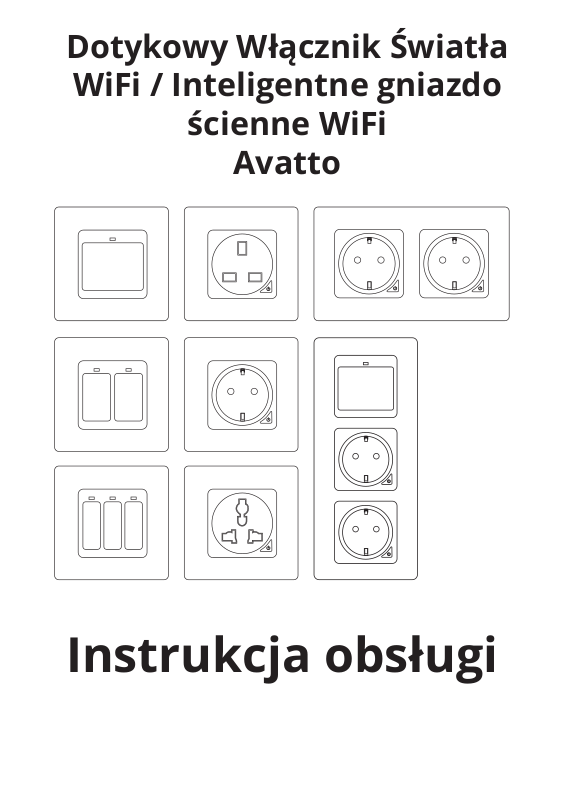

AVATTO N-WOT10-EU-B User guide [pl]

Dotykowy Włącznik Światła

WiFi / Inteligentne gniazdo

ścienne WiFi

Avatto

Instrukcja obsługi

1. Dotykowy Włącznik Światła WiFi

Napięcie robocze: AC 110-240V (50/60Hz)
Moc przy normalnym obciążeniu:
Maksymalny prąd szczytowy: 10A
Maksymalna moc szczytowa: 1100W
Protokół bezprzewodowy: WiFi 2.4GHz
Standard sieci bezprzewodowej: IEEE802.11 b/g/n

1.1 Instrukcja montażu

≤800W

N:

Przewód
neutralny

L:

Przewód
pod
napięciem

N:

Przewód
neutralny

L:

Przewód
pod
napięciem

Pojedynczy Podwójny Potrójny

N:

Przewód
neutralny

L:

Przewód
pod
napięciem

N:

Przewód
neutralny

L:

Przewód
pod
napięciem

N:

Przewód
neutralny

L:

Przewód
pod
napięciem

N:

Przewód
neutralny

L:

Przewód
pod
napięciem

1.1.1 Sposób instalacji

Specjalnie dla Ciebie
przygotowaliśmy akcesoria do
modyfikacji głowicy, abyś mógł
lepiej zainstalować przełącznik w
ścianie.

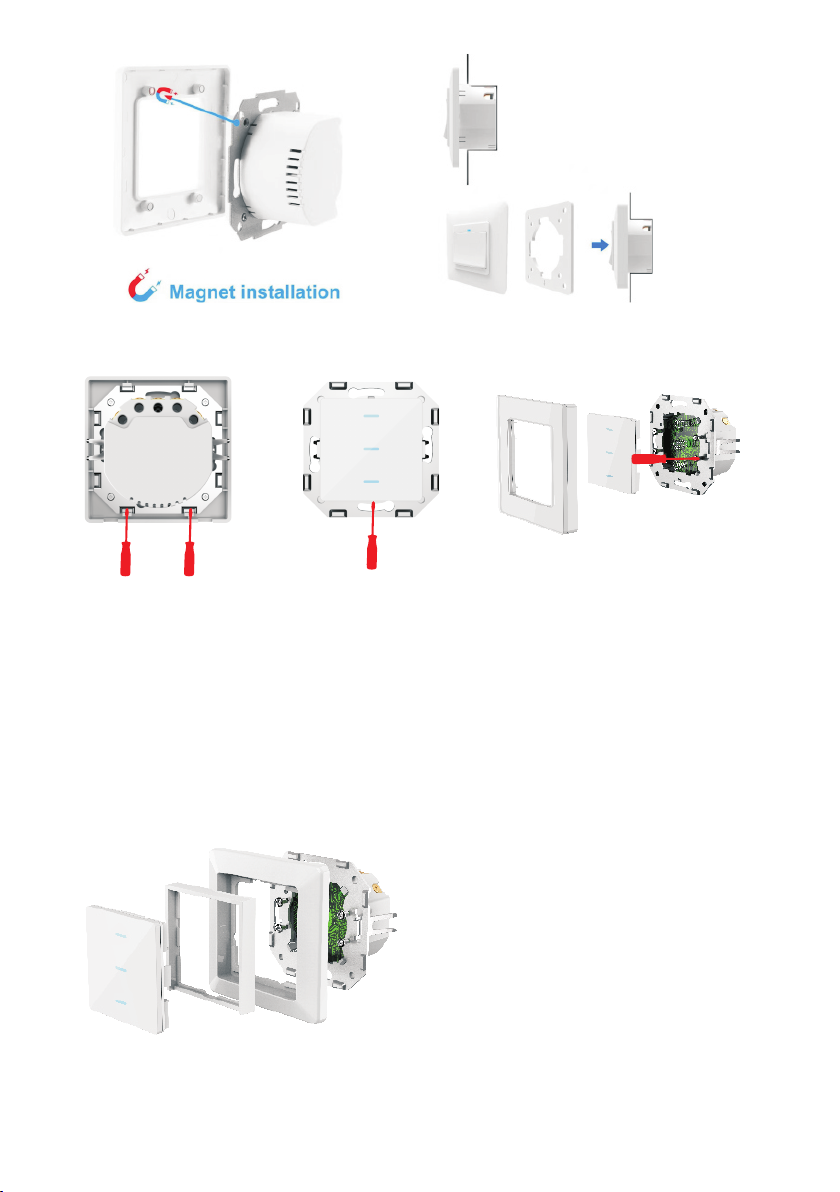

1.1.2 Instalacja przełącznika dotykowego

(2)

(1)

(3)

1. Włóż śrubokręt i obróć o
90 stopni, aby otworzyć
ramkę przednią

2. Włóż śrubokręt, aby
podnieść panel

3. Po podłączeniu przewodów
należy dokręcić 4 śruby i
zamontować panel oraz
przednią ramkę (nr 2 i 3 na
obrazku)

1.1.3 Alternatywna metoda instalacji przełącznika
dotykowego

1. Dokręć 4 śruby, aby przymocować tylną
pokrywę (nr 1 na obrazku).

2. Zamontuj ramkę przełącznika (nr 2 na obrazku)

3. Włóż ramkę panelu do ramki przełącznika (nr 3
na obrazku)

4. Włóż panel przełącznika do ramki (nr 4 na
obrazku)

(4)

(3)

(1)

(2)

1.2 Instrukcja obsługi stanu resetu odzysku:

1. Przytrzymaj przycisk przez 20 sekund.

2. Lampka sygnalizacyjna będzie migać szybko lub powoli

2. Inteligentne gniazdo ścienne WiFi

Napięcie robocze: AC 110-240V (50/60Hz)
Moc przy normalnym obciążeniu: ≤3000W
Wyjście: 16A(Max)
Maksymalna moc szczytowa: 3600W
Protokół bezprzewodowy: WiFi 2.4GHz
Standard bezprzewodowy: lEEE802.11 b/g/n

2.1 Instrukcja montażu

N:

N:

Przewód
neutralny

L:

Przewód
pod
napięciem

Przewód
neutralny

2.1.1 Sposób montażu

Specjalnie dla Ciebie
przygotowaliśmy
akcesoria do modyfikacji
głowicy, abyś mógł lepiej
zainstalować przełącznik
w ścianie.

L:

Przewód
pod
napięciem

2.1.2 Metoda instalacji przełącznika dotykowego i metoda instalacji retrofitu
Patrz 1.1.2 i 1.1.3 powyżej.

2.2 Instrukcja obsługi stanu resetu odzysku:

1. Przytrzymaj przycisk przez 5 sekund.

2. Lampka sygnalizacyjna będzie migać szybko lub powoli

3. Pobierz i zainstaluj aplikację

Używając swojego telefonu zeskanuj poniższy kod QR lub wyszukaj
"Smart Life" w Apple store lub Google play, aby pobrać aplikację.

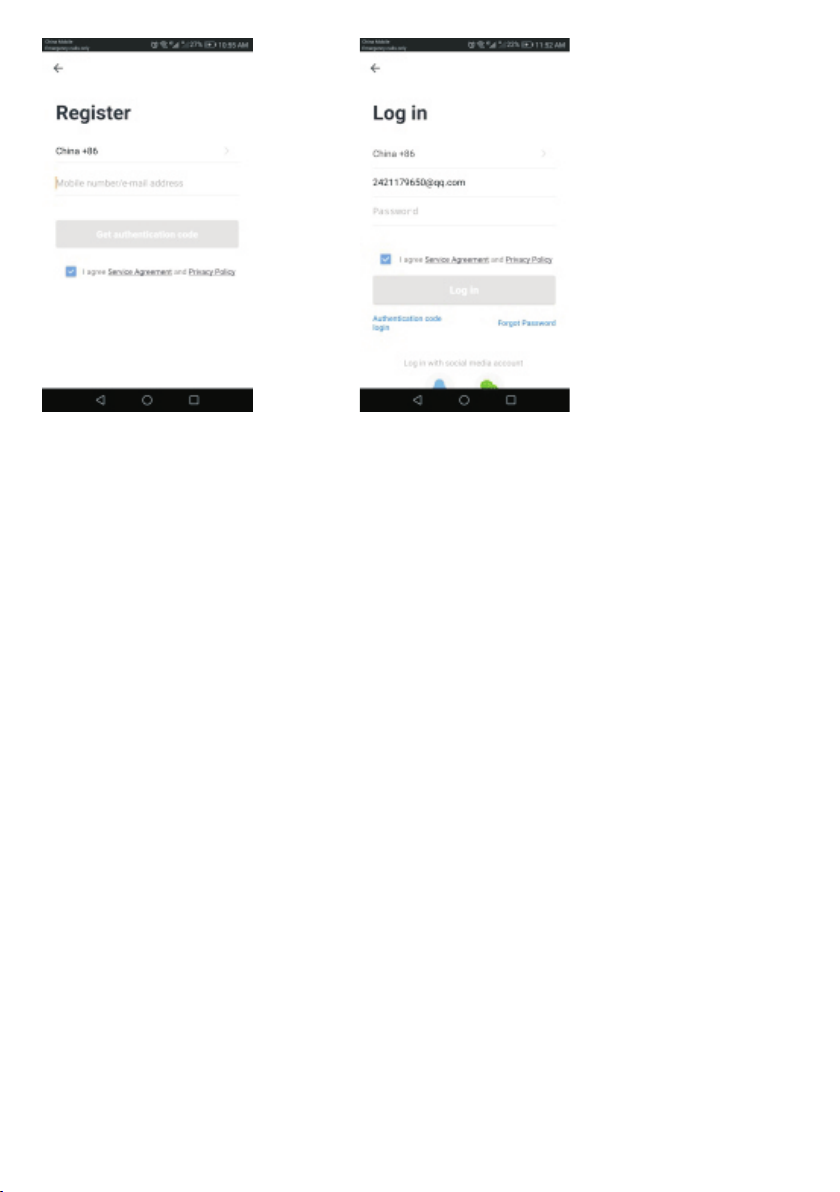

Wprowadź nazwę konta i hasło, aby się zalogować.
Jeśli nie masz konta, proszę najpierw je zarejestrować. System automatycznie
zidentyfikuje Twój kraj. Jako nazwy konta możesz używać numeru telefonu
komórkowego lub adresu e-mail.
Naciśnij na "Dalej", aby otrzymać kod weryfikacyjny przez SMS na swój telefon
komórkowy. Wprowadź żądane hasło. Naciśnij na "Confirm"(Potwierdź), aby
zakończyć rejestrację.

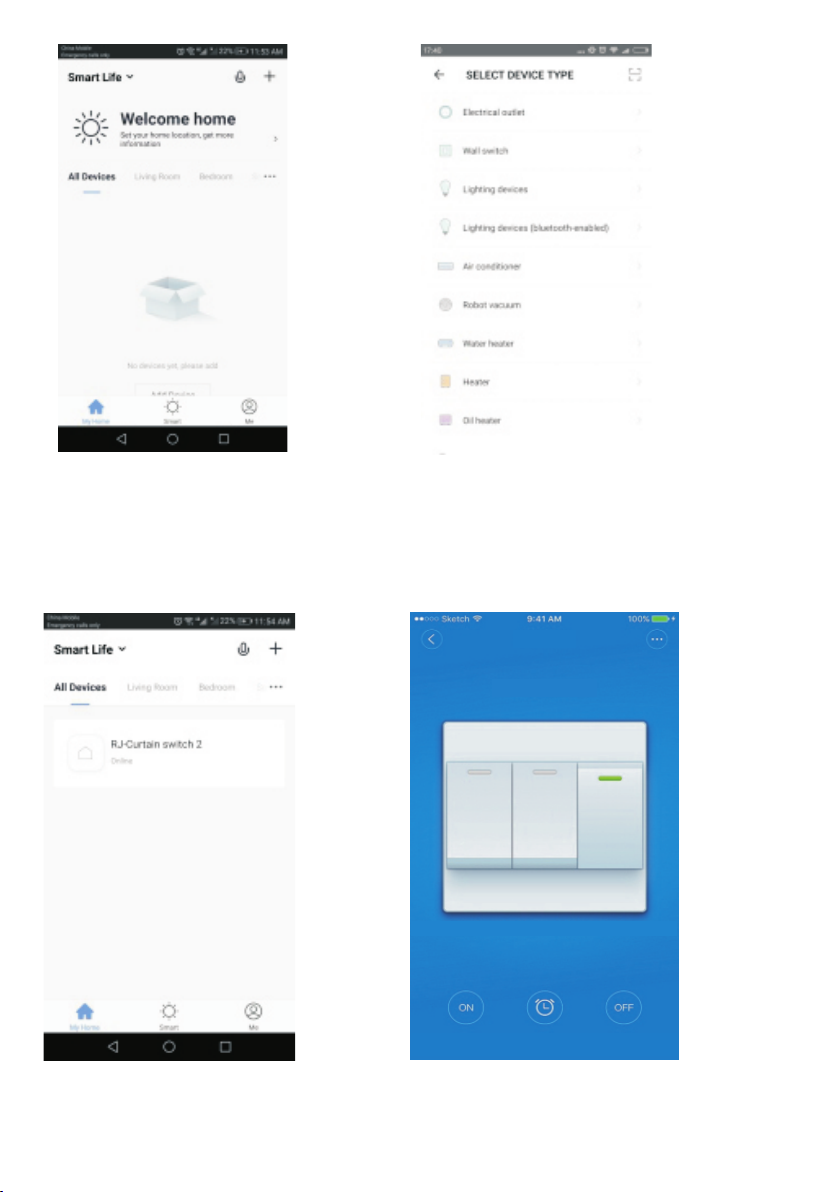

4.1 Dodaj nowe urządzenie WiFi

1- Najpierw podłącz telefon do lokalnego wifi
2- Przytrzymaj przycisk przełącznika przez 20 sekund i do momentu, gdy
światła będą migać, aby zresetować ustawienia.
3- W aplikacji Smart Life naciśnij na ''+'' na stronie głównej Wybierz "Wall
Switch"(przełącznik ścienny).
4- Wprowadź hasło wifi i potwierdź
5- Poczekaj na pomyślną konfigurację

4.2 Dodaj nowe urządzenie Zigbee

1. Upewnij się, że urządzenie jest w stanie szybkiego migania.

2. Otwórz inteligentną bramkę tuya Zigbee

3. W bramce Zigbee smart gateway, kliknij, aby dodać urządzenie
podrzędne

4. Znajdź urządzenie i dodaj je

5. Obsługa aplikacji

Po udanej konfiguracji, możesz sterować przełącznikiem/gniazdem wifi w aplikacji.
Możesz otworzyć/zamknąć przełącznik/gniazdo.

Smart Switch

Fault in formation prompt area

1 Switch 2 Switch 3 Switch

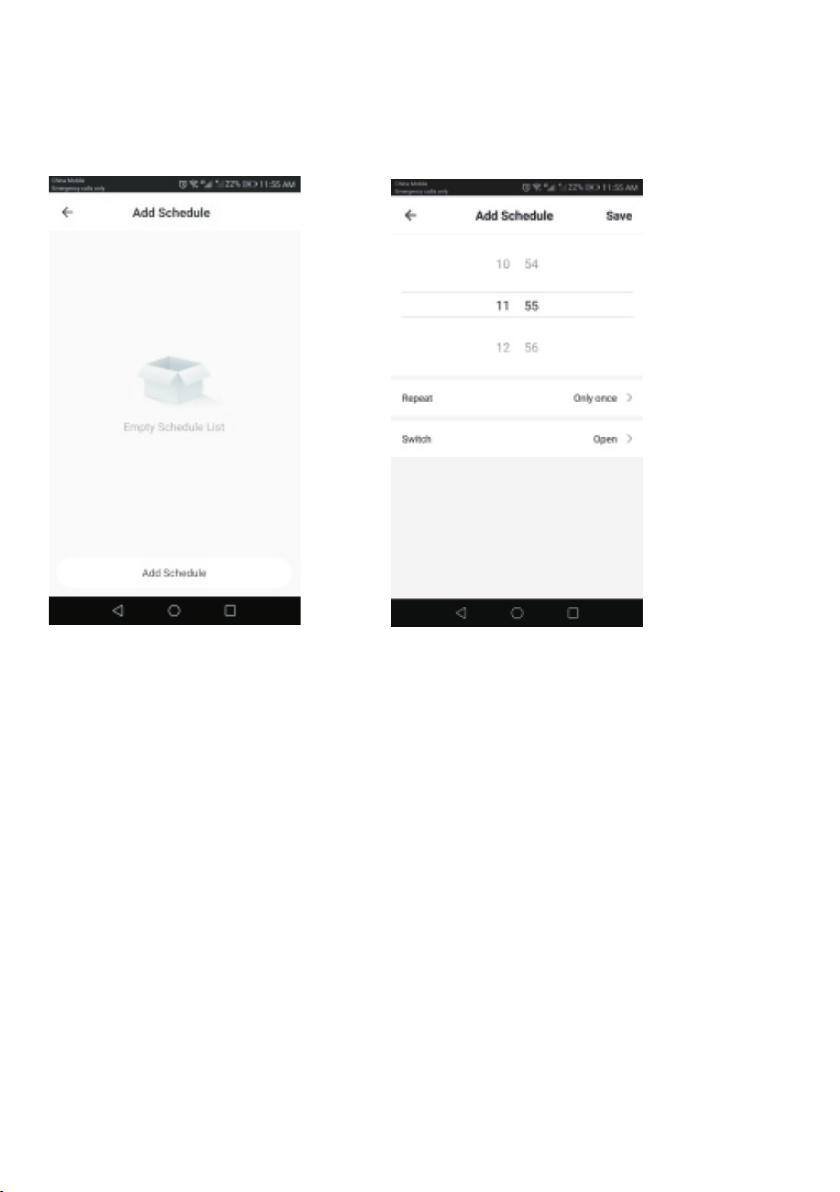

6. Ustaw timer

Można ustawić harmonogram otwierania/zamykania wyłącznika/gniazda

7. Udostępnij urządzenie

1- Wybierz "Device Sharing"(Udostępnianie urządzeń) w profilu
2- Naciśnij na " Add"(Dodaj).
3- Wpisz numer telefonu komórkowego/emaila, któremu chcesz udostępnić
urządzenie.
4- Urządzenie zostanie automatycznie zapisane na Twoim wspólnym koncie.

8. Ręcznie zresetuj przełącznik

Powtórz krok 5, aby zresetować urządzenie

9. Jak kontrolować urządzenie za pomocą
Amazon Alexa

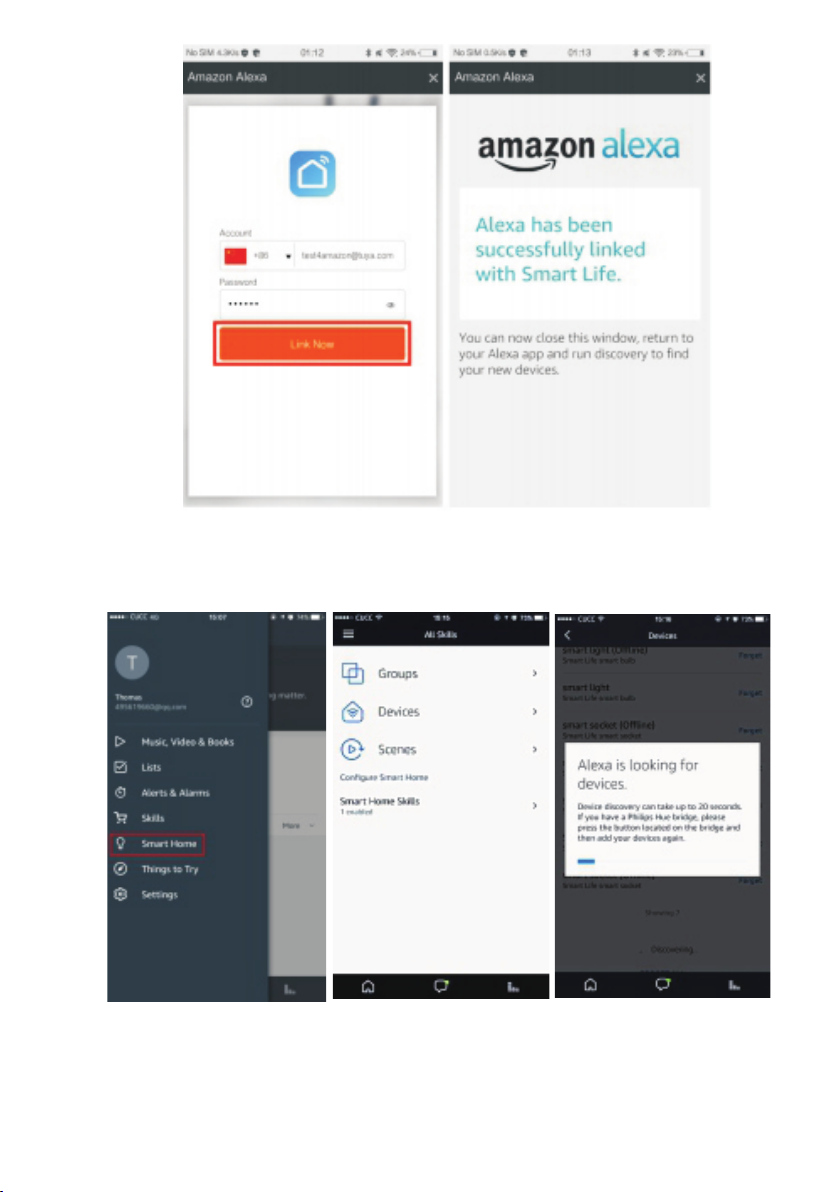

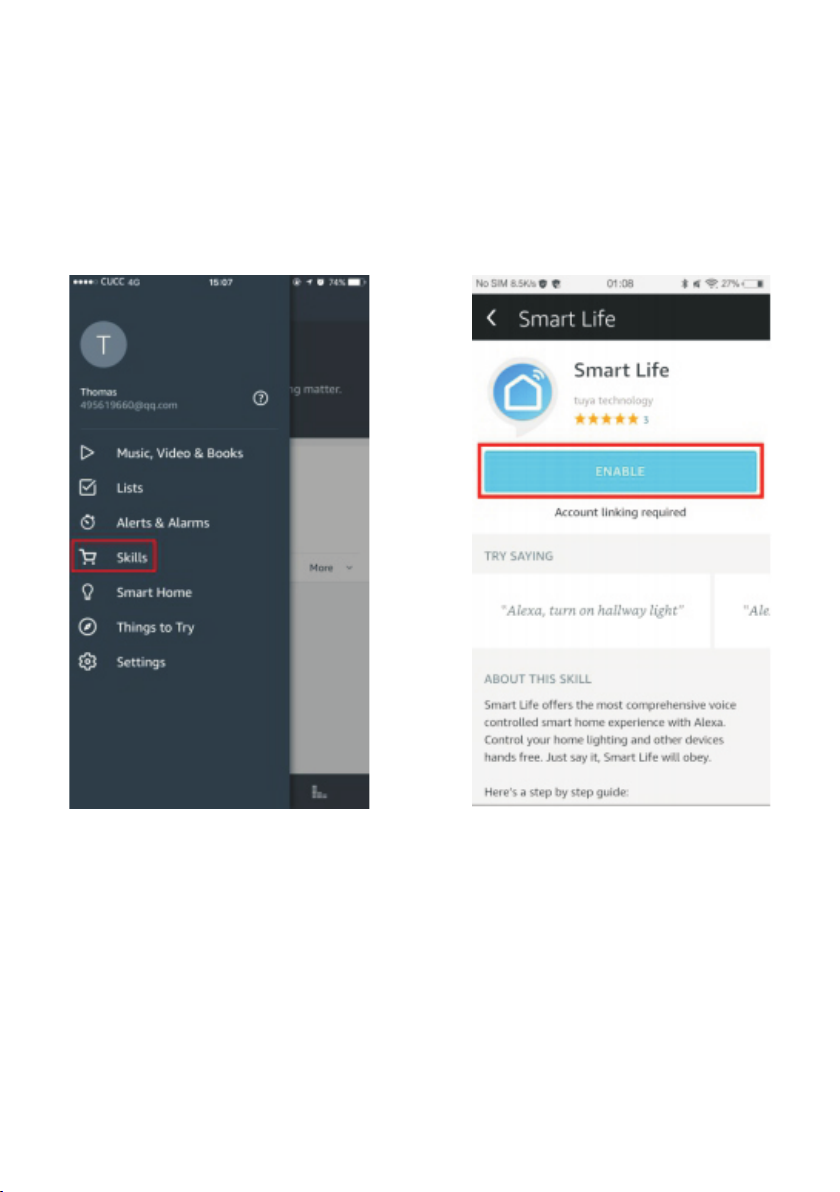

Otwórz aplikację "Amazon Alexa". Przejdź do "Home" i wybierz "Skills".
Wprowadź "Smart Life" w pasku wyszukiwania. Naciśnij na "Enable", aby dodać
umiejętność.Wprowadź swoją nazwę konta "Smart Life"'APP i hasło. Następnie
naciśnij na "Link Now", aby kontynuować. Po pomyślnym połączeniu, zamknij
okno i wróć do aplikacji Alexa.

Naciśnij na "Smart Home", wybierz "Devices", a następnie naciśnij na "Discover".
Alexa odkryje urządzenia. Po około 20 sekundach urządzenia pojawią się na liście.

Teraz możesz używać swojej Alexy do sterowania głosowego urządzeniami Smart.
"Alexa, włącz/wyłącz przełącznik/gniazdko w sypialni".

10. Jak kontrolować urządzenie za pomocą
Google Home

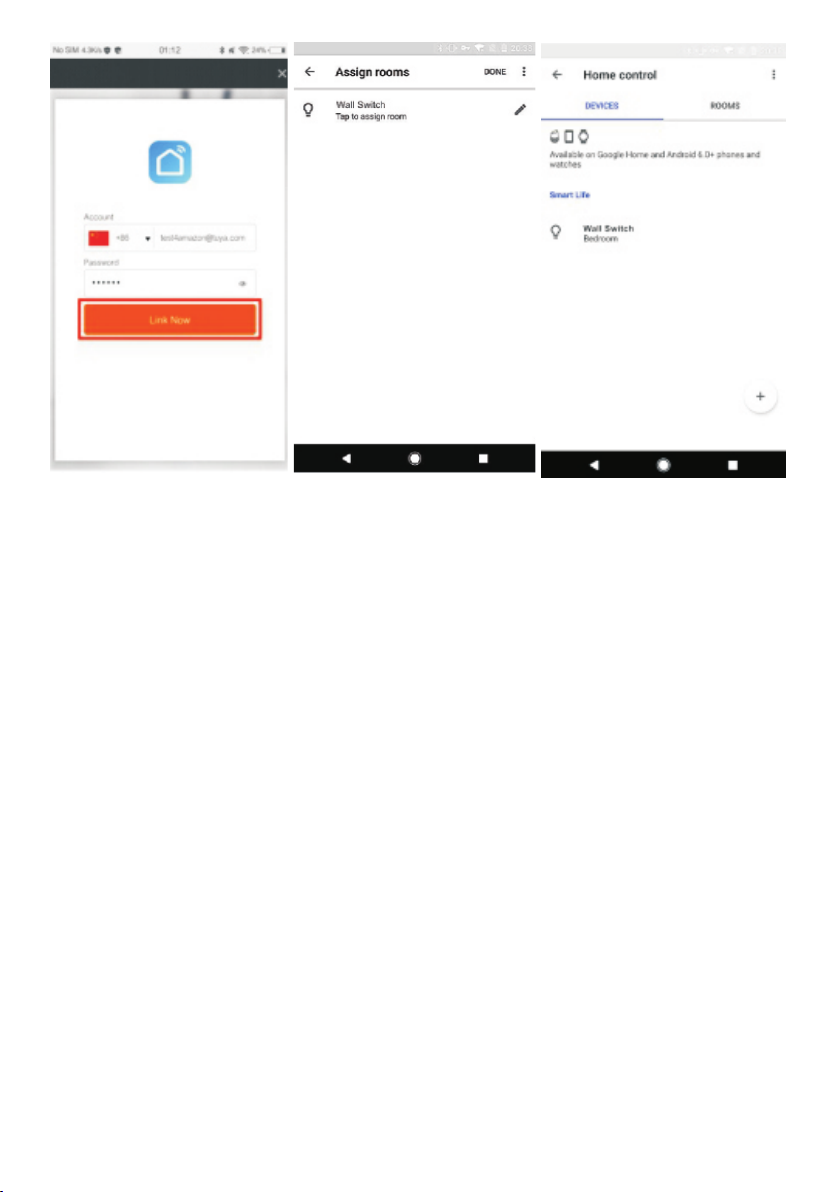

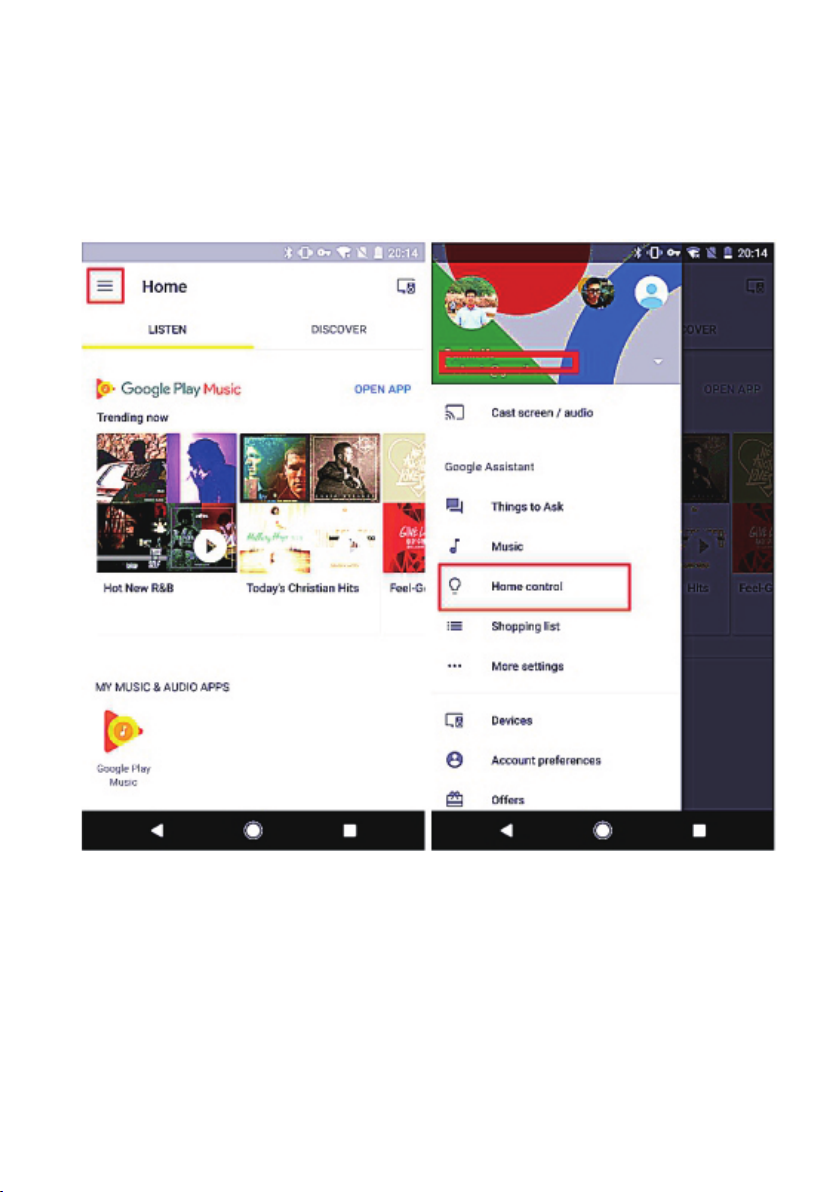

Otwórz aplikację "Google Home" lub "Google Assistant". Przejdź do "Home" i
wybierz "Home Control". Naciśnij na "+" w prawym dolnym rogu, aby dodać
umiejętność. Możesz znaleźć "Smart Life" na liście "Dodaj urządzenia".

Wybierz kod kraju. Wpisz nazwę i hasło swojego konta w aplikacji "Smart Life".
Następnie naciśnij na "Link Now", aby kontynuować. Po udanym połączeniu,
możesz przypisać pokoje dla swoich inteligentnych urządzeń. Później możesz
znaleźć inteligentne urządzenia na liście sterowania domem.

Teraz możesz używać swojego Google Home do sterowania głosowego
urządzeniami Smart.
"Ok, Google, włącz/wyłącz przełącznik/gniazdko w sypialni".

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi,
stworzonej przez producenta.

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub
przez wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika.
W przypadku braku informacji o koniecznych akcjach konserwacyjnych
cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie, minimum
raz na tydzień oceniać odmienność stanu fizycznego produktu od fizycznie
nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek
odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub
serwisowe. Brak poprawnej konserwacji (czyszczenia) i reakcji w chwili
wykrycia stanu odmienności może doprowadzić do trwałego uszkodzenia
produktu. Gwarant nie ponosi odpowiedzialności za uszkodzenia wynikające z
zaniedbania.

https://serwis.innpro.pl/gwarancja

Uproszczona deklaracja zgodności

Producent: Dongguan Yewelink Smart Technology Co.,LTD
Adres: 2nd Floor, Building 2, Yonglida Science and Technology Park, 45

Guangming Road, Dongcheng Street, Dongguan City

Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z
dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw człon­kowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą
dyrektywę 1999/5/WE.

Deklaracja zgodności dostępna na stronie internetowej:

https://files.innpro.pl/Avatto

Częstotliwość radiowa:
N-TS10: 2412-2472 MHz
N-WOT10: 2402-2480 MHz

Maksymalna moc częstotliwości radiowej:
N-TS10: 20dBm
N-WOT10: 20dBm
