HF SPEAKERS
TBR-39
BURAN SERIES
https://alphard.audio
Page 2
CO NT EN TS
1. Introduction.
2. Safety instructions.
3. Wiring diagrams.
4. Filtering, recommended amplifier settings.
5. Specifications.
6. Dimensions.
7. Box contents.
8. Warranty and maintenance info.
9. Information on disposal of the electrical and electronic equipment
(for the European countries with separate waste collection).
EN
approved by
compet i t o rs
2

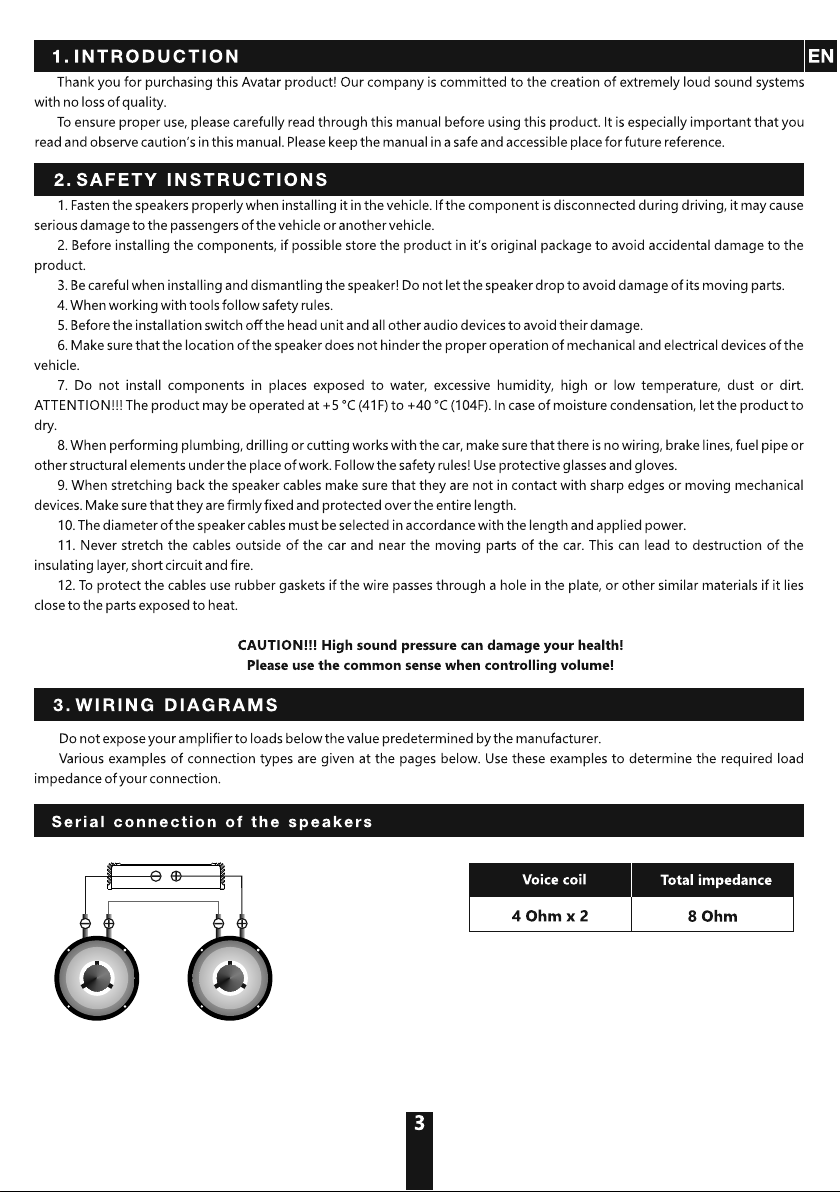

Page 3

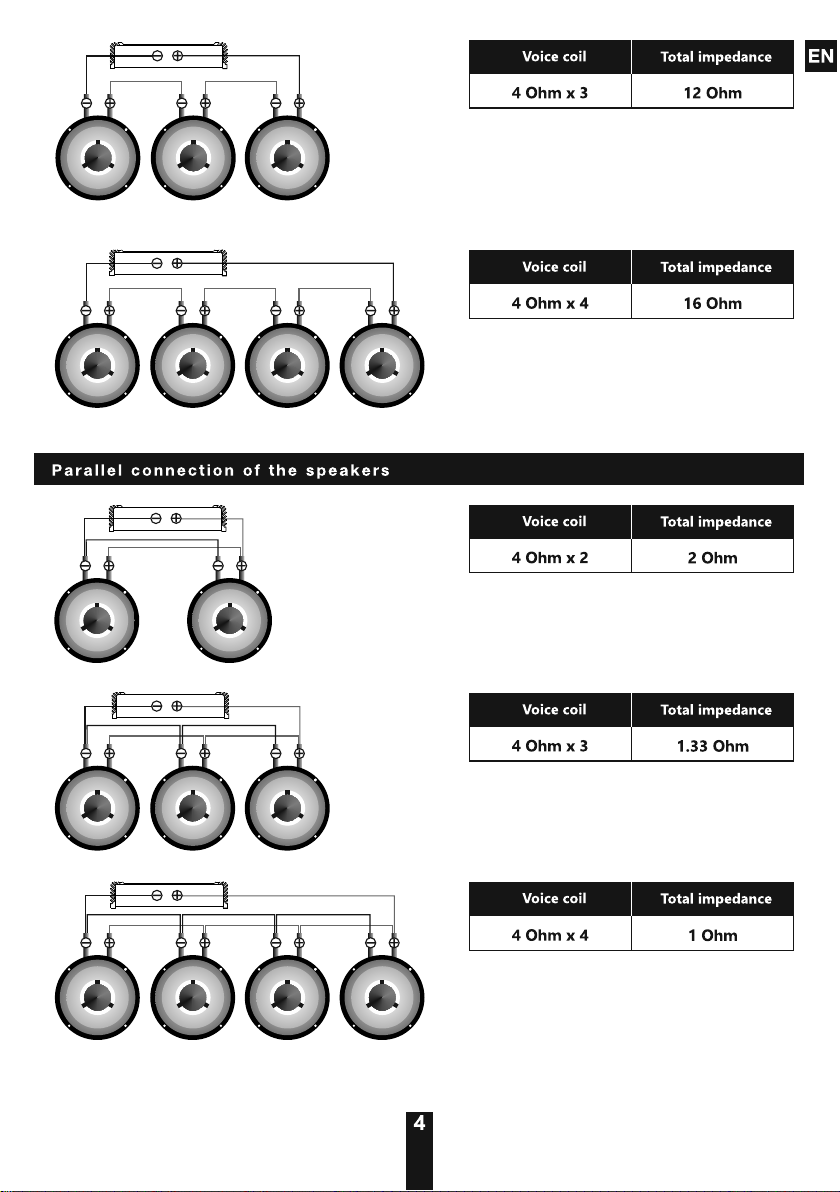

Page 4

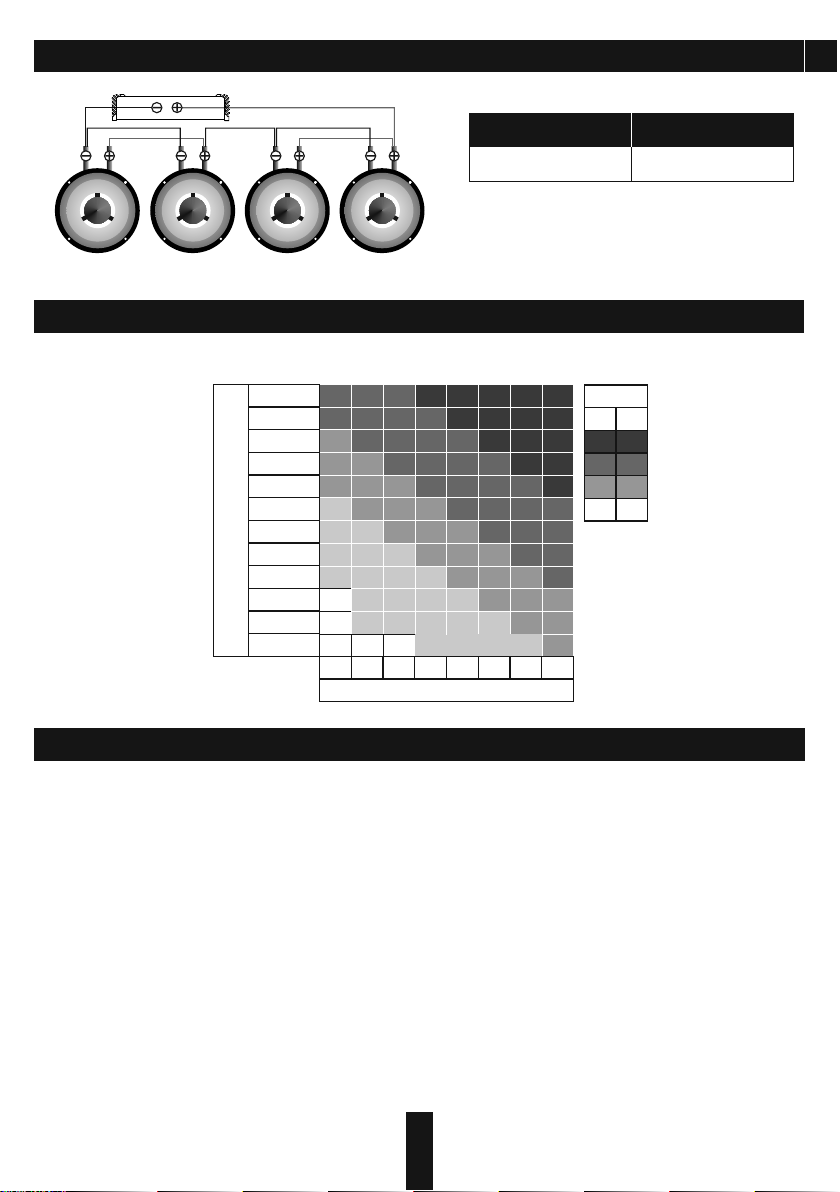

Page 5

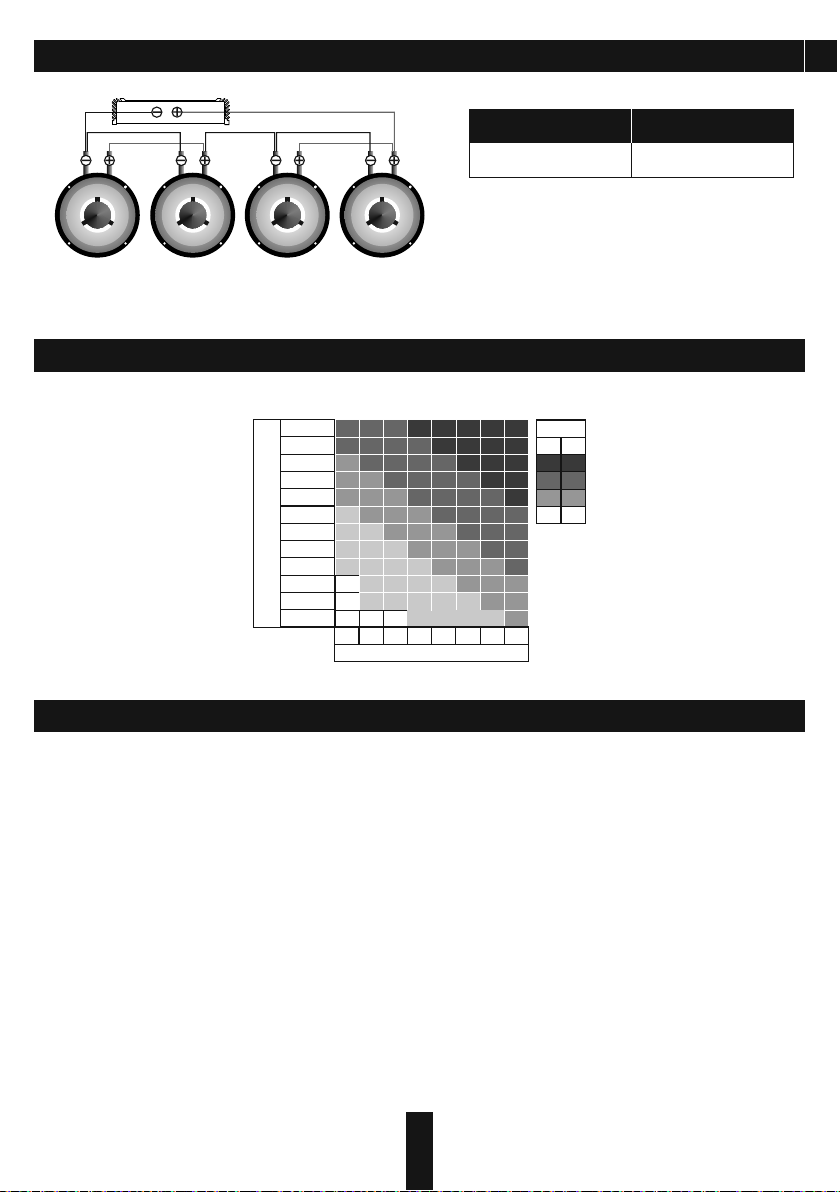

Mi x e d co n ne c t io n o f th e s p ea k er s
EN
Voice coil
4 Ohm х 4
Se l e ct i on o f t h e di a me t e r of s p ea k e r ca b l es
Use the table below to select the desired diameter based on the length and the power consumption.
7-8
A.W.G
5
8
10
14
Size
mm²
16,8
8,37
5,26
2,08
Power consumption (W)
25 000
20 000
15 000
10 000
8000
6000
4000
2000
1000
500
250
100
0-1 1-2 2-3 3-4 4-5 5-6 6-7
Cable length (m)
Total impedance
4 Ohm
4. F i l t er in g , re co m m e nd ed a m pl if i e r s et ti n g s .
The correct choice of amplifier settings, filtering and enclosure influence on the lifespan of your audio system. You has big
should select an amplifier with a nominal power, not exceeding the nominal power of the speakers. Proper coordination of the
head unit (HU) with the amplifier will allow to get a clean, undistorted signal applied to the speakers to prevent overheating and
voice coil damage. The recommended HU volume is not more than 80%, input sensitivity of the amplifier is 50%.
The recommended filter settings:
The high pass filter HPF (a filter that cuts off all frequencies below the frequency setting of the filter) is about 8 kHz
(12 dB/Oct)
Recommended amplifiers: ABR-240.4, ABR-360.4, ABR-460.4, ATU-600.4, ATU-1000.4.
5
Page 6
5/FL

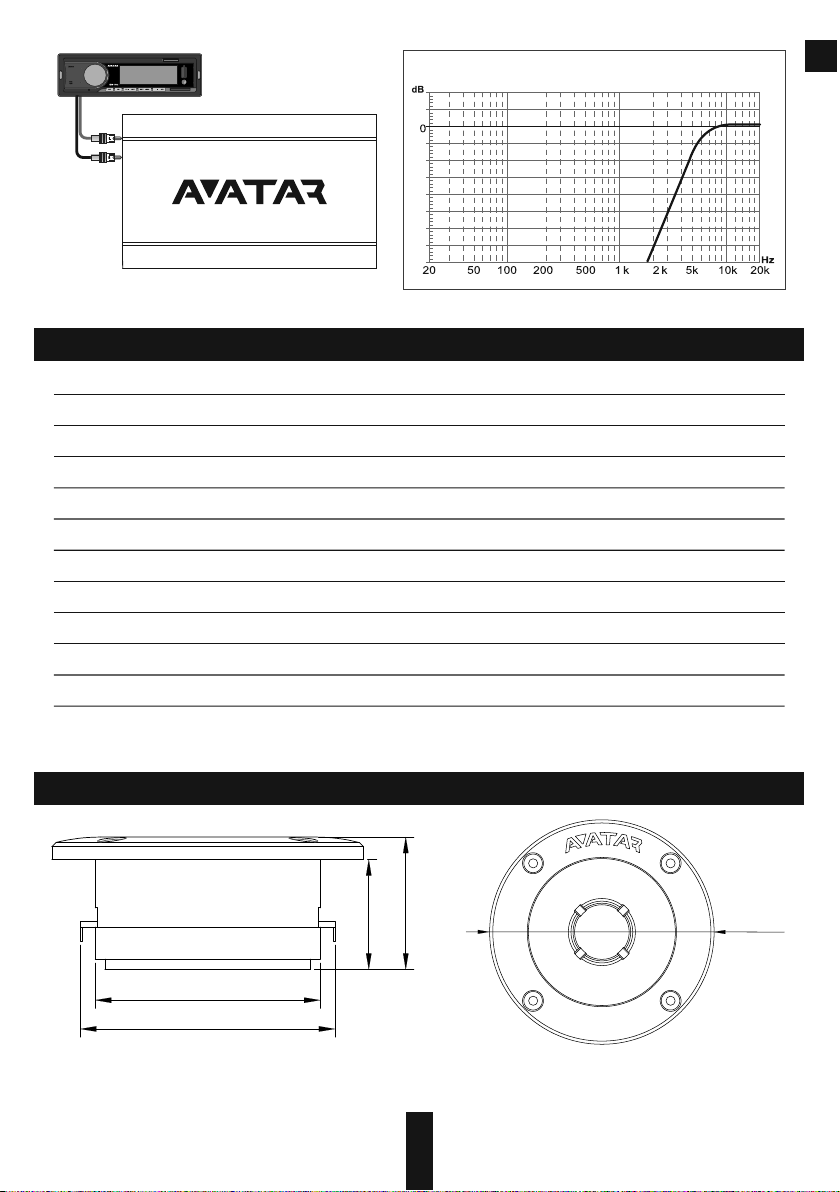

TBR-39: HPF - 8 kHz (12 dB/Oct)
5. S P E C IF IC A T I ON S
Model TBR-39
Size (inch/mm)
Diaphragm material
Body
Magnet type
Power RMS (W)
Power MAX (W) 200
Voice coil size (inch) 1/2.54
Voice coil wire
Frequency responce (Hz)
Impedance (Ohm)
SPL (dB) 105
Aluminum
Plastic
Ferrite
100
CCAW
2 000 - 20 000
4
EN
3.8 / 97
6. D I M E NS IO N S
Ø 70 mm
86 mm
35 mm
43.8 mm
6
Ø 97 mm
Page 7
8. W A RR AN T Y A N D MA IN T E N AN CE
Avatar products are warranted against defects concerning materials and their manufacturing under normal functioning
conditions.
While the product is under warranty, defective parts will be repaired or replaced at the manufacturer's discretion. The
defective product, along with notification about it, must be returned to the dealer from which it was purchased together with the
warranty certificate duly filled in, . If the product is no longer under warranty, it will be complete with the original packaging
repaired at the current costs.
Our company does not undertake any liability for damages due to transportation. Our company does not take any
responsibility for: costs or loss of profit due to the impossibility to use the product, other accidental or consequential costs,
expenses or damages suffered by the customer. Warranty according to laws in force. For more information visit our website and
carefully read warranty card. The manufacturer reserves the right to change design and specification without prior notice.
9. I NF OR MA TI ON O N EL EC TR IC AL A ND E LE CT RO N I C E Q U I P M E N T
WA ST E (F OR T HO SE E UR O P E A N C O U N T R I E S W H I C H O R G A N I Z E
TH E SE PA RA TE C OL LE CT IO N OF W AS TE )
Products which are marked with a wheeled bin with an X through it can not be disposed of together with ordinary domestic
waste. These electrical and electronic products must be recycled in proper facilities, capable of managing the disposal of these
products and components. In order to know where and how to deliver these products to the nearest recycling/disposal site
please contact your local municipal office. Recycling and disposing of waste in a proper way contributes to the protection of the
environment and to prevent harmful effects on health.
EN
https://alphard.audio
Page 8

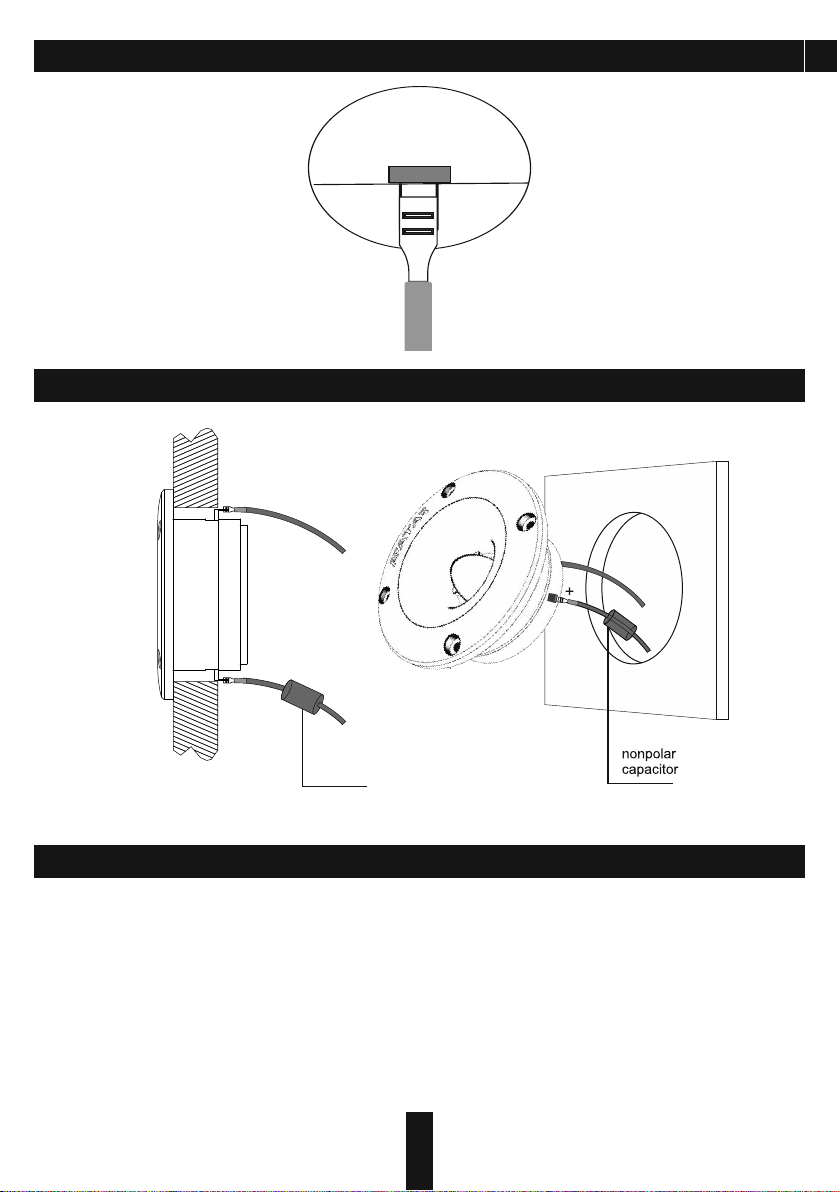

Co n n ec t io n o f t er m in a l s
In s t al l at i o n
EN
7. B O X C ON TE N T S
1. High-Frequency speaker - 2 pcs.
3. Owner’s manual - 1 pcs.
4. Warranty card - 1 pcs.
nonpolar
capacitor
7
Page 9
СО Д Е Р ЖА НИ Е
1. Введение.
2. Меры предосторожности.
3. Способы подключения.
4. Рекомендуемые настройки усилителя, фильтрация.
5. Технические характеристики.
6. Размеры.
7. Комплектация.
8. Информация по гарантийному и сервисному обслуживанию.
9. Информация об утилизации электрического и электронного оборудования
(для европейских стран, в которых организован раздельный сбор отходов).
RU
approved by
compet i t o rs
9

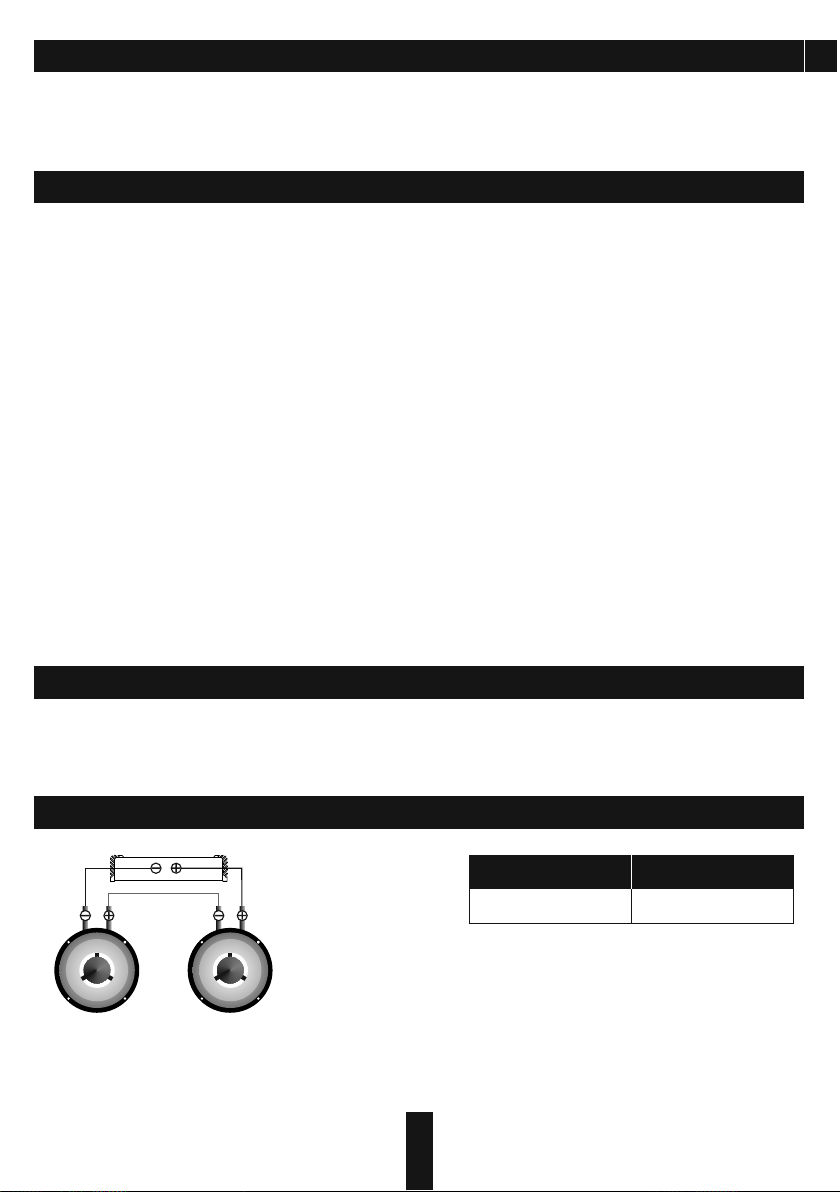

Page 10
1. В В Е Д ЕН ИЕ
Благодарим Вас за приобретение продукции Avatar! Наша компания стремится к созданию чрезвычайно громких
систем без потери качества.
Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед
использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве.
Пожалуйста, сохраните руководство в надежном и доступном месте.
2. М Е Р Ы П РЕ ДО С Т О РО ЖН О С Т И
1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он
может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.
2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните
изделие в его оригинальной упаковке до начала установки.
3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его
подвижных частей.
4. При работе с инструментами соблюдайте технику безопасности.
5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства
аудиосистемы.
6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и
электрических устройств автомобиля.
7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой
или низкой температуры, пыли или грязи. ВНИ МАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C
(41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.
8. При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет
электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте
технику безопасности! Используйте защитные очки и перчатки.
9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или
движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.
10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.
11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может
привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.
12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие
подобные материалы, если он пролегает рядом с частями, подверженными нагреву.
RU
ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь
здравым смыслом и практикуйте безопасный звук!
3. С П О С ОБ Ы ПО Д К Л ЮЧ ЕН И Я
Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные примеры
коммутаций приведены на следующих страницах. Используйте данные примеры для определения необходимого вам
сопротивления подключения.
По с л ед о ва т е ль н ое с о е ди н е ни е д ин а м ик о в
Звуковая катушка
4 Ом х 2
Общий импеданс
8 Ом
10
Page 11
Звуковая катушка
Общий импеданс
RU

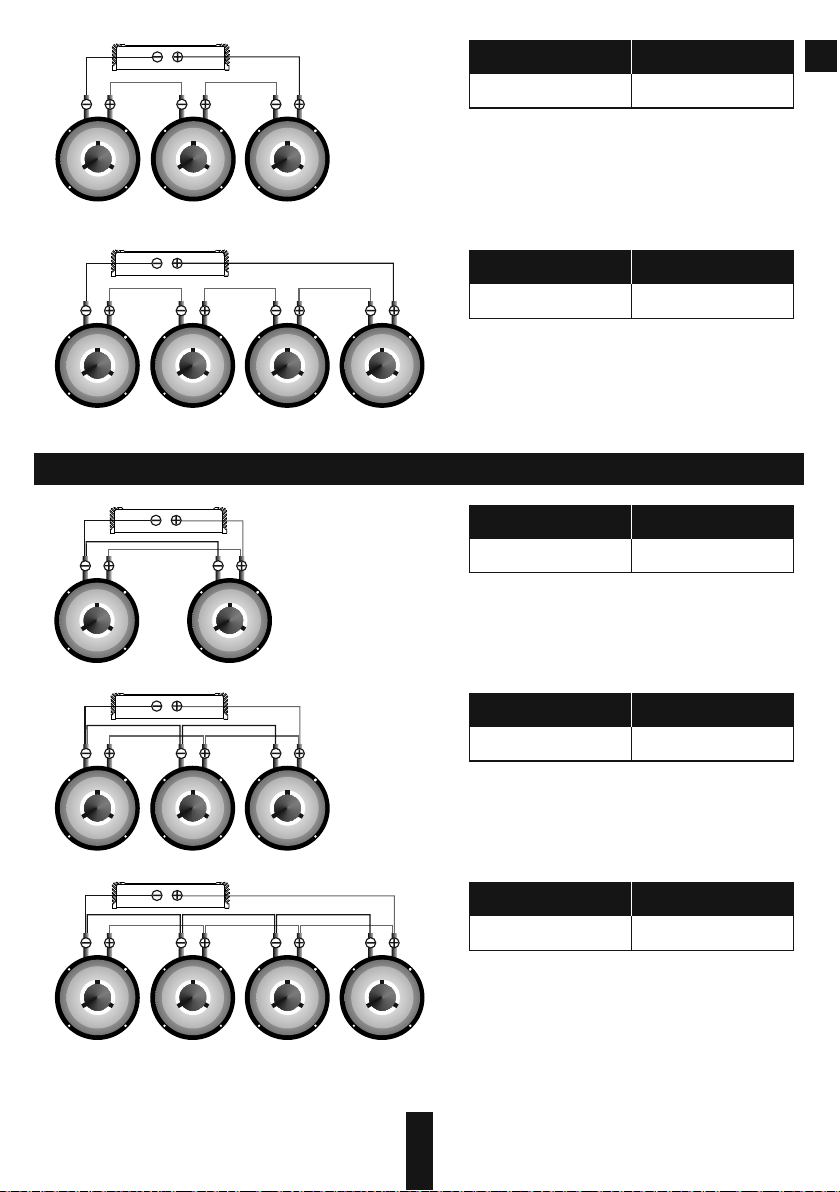

Па р а лл е ль н о е со е ди н е ни е д ин а м ик о в
4 Ом х 3
Звуковая катушка
4 Ом х 4
Звуковая катушка
4 Ом х 2
12 Ом
Общий импеданс
16 Ом
Общий импеданс
2 Ом
11
Звуковая катушка
4 Ом х 3
Звуковая катушка
4 Ом х 4
Общий импеданс
1.33 Ом
Общий импеданс
1 Ом
Page 12
См е ш ан н ое с о е ди н ен и е д ин а ми к о в
RU
Звуковая катушка
Общий импеданс
4 Ом х 4
Вы бо р се че ни я ак ус ти че ск их к аб ел ей
Используйте таблицу ниже, выберите нужное сечение исходя из длины и потребляемой мощности.
7-8
A.W.G
10
14
Размер
5
8
мм²
16,8
8,37
5,26
2,08
25 000
20 000
15 000
10 000
8000
6000
4000
2000
1000
Потребляемая мощность (W)
500
250
100
0-1 1-2 2-3 3-4 4-5 5-6 6-7
Длина кабеля (м)
4 Ом
4. Р Е К О МЕ НД У Е М ЫЕ Н АС Т Р О ЙК И УС И Л И ТЕ ЛЯ , Ф И Л ЬТ РА Ц И Я
От правильного выбора усилителя, настроек, фильтрации и оформления во многом зависит срок службы Вашей
акустики. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность
акустических систем. Правильное согласование головного устройства (ГУ) с усилителем позволит получить чистый,
неискаженный сигнал, подаваемый на компонент, что предотвратит перегрев и выход из строя звуковой катушки.
Рекомендуемый уровень громкости ГУ не более 80%, чувствительность усилителя 50%.
Рекомендуемые настройки фильтров:
Фильтр высоких частот HPF (Фильтр, который обрезает все частоты ниже частоты установки фильтра) - от
8 кГц (12 дБ/Окт)
Рекомендуемые усилители: ABR-240.4, ABR-360.4, ABR-460.4, ATU-600.4, ATU-1000.4.
12
Page 13
5/FL
5. Т Е Х Н ИЧ ЕС К И Е Х АР АК Т Е Р ИС ТИ К И
RU

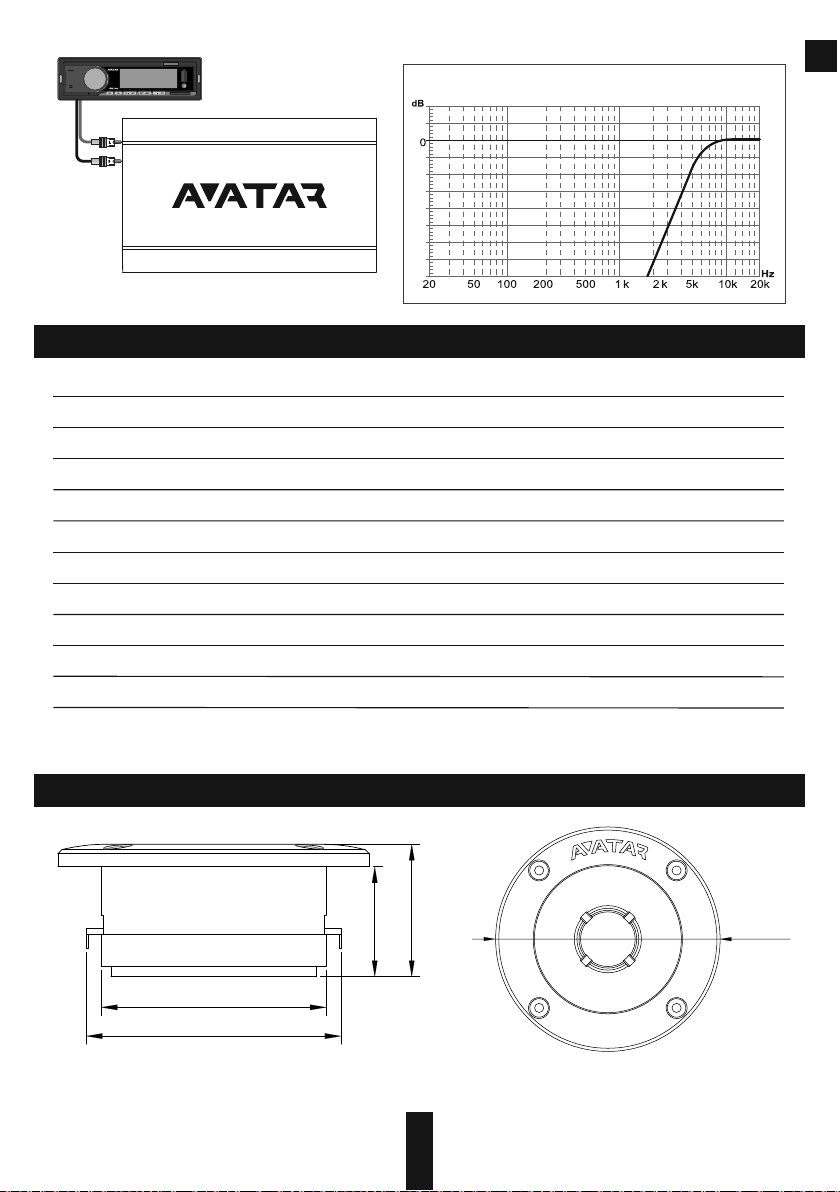

TBR-39: HPF - 8 кГц (12 дБ/Окт)
Модель
Размер (дюйм/мм)
Материал диффузора (мембрана)
Материал корпуса
Материал магнита
Мощность RMS (Вт)
Мощность MAX (Вт)
Размер звуковой катушки (дюйм)
Материал намотки катушки
Диапазон частот (Гц)
Impedance (Ом)
SPL (дБ) 105
6. Р А З М ЕР Ы
43.8 мм
35 мм
TBR-39
3.8 / 97
Алюминий
Пластик
Феррит
100
200
1 / 2.54
Омедненный алюминий
2 000 - 20 000
4
Ø 97 мм
Ø 70 мм
86 мм
13
Page 14

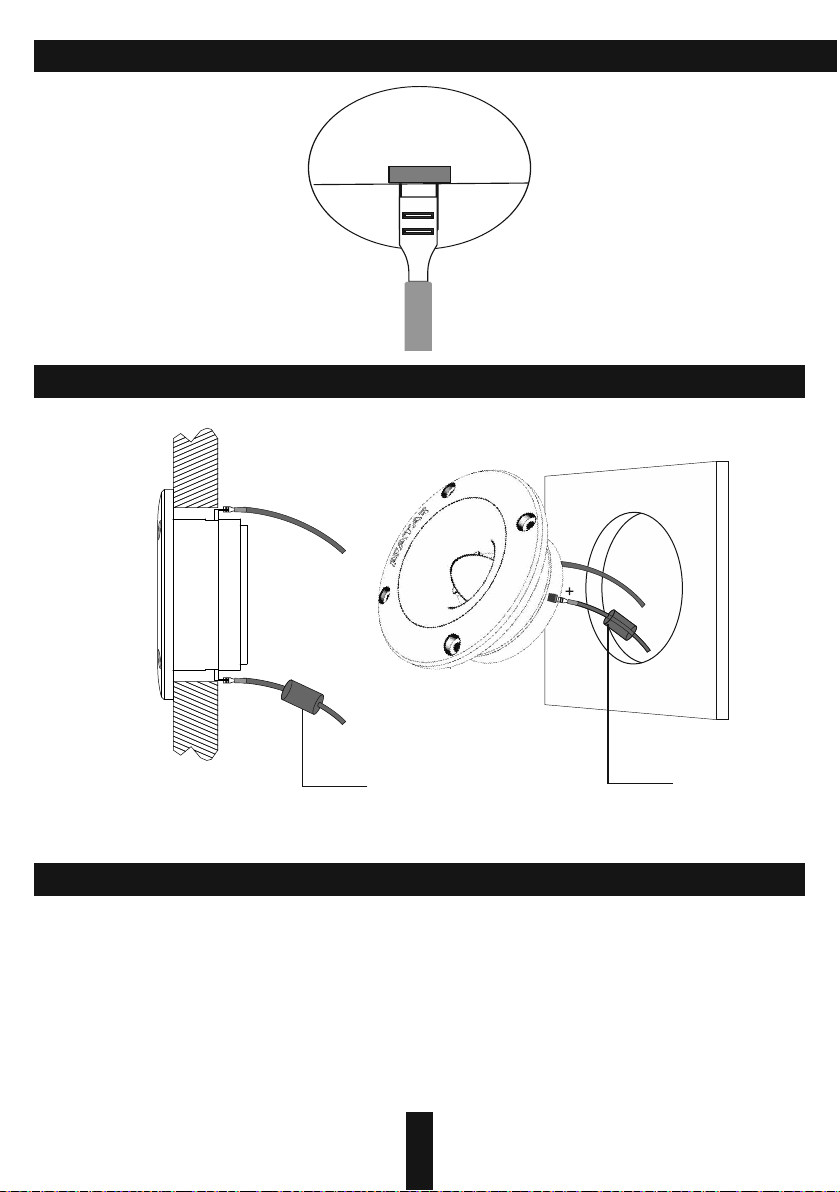

По д к лю ч ен и е т ер м ин а л ов
Мо н т аж
RU
7. К ОМ ПЛ ЕК ТА ЦИ Я
1. ВЧ-Динамик - 2 шт.
2. Инструкция пользователя - 1 шт.
3. Гарантийный талон - 1 шт.
неполярный
конденсатор
неполярный
конденсатор
14
Page 15
8. ИНФОРМАЦИЯ ПО ГАРАНТИЙНОМУ И СЕРВИСНОМУ ОБСЛУЖИВАНИЮ
Для каждого продукта Avatar гарантируется отсутствие дефектов материалов и изготовления при нормальном
использовании и обслуживании.
Пока продукт находится на гарантии, неисправные детали будут отремонтированы или заменены по усмотрению
компании-изготовителя. Некачественный товар должен быть возвращен дилеру, у которого он был приобретен вместе с
правильно заполненным гарантийным сертификатом, в полной комплектации включая заводскую упаковку. Если товар
уже не на гарантии, он будет отремонтирован за счет покупателя.
Наша компания не несет никакой ответственности за повреждения вследствие транспортировки. Наша компания не
несет ответственность за издержки или упущенную выгоду в связи с невозможностью использования продукта, другие
случайные или косвенные расходы, затраты или ущерб, понесенные заказчиком. Гарантии имеют силу согласно
действующего законодательства. Для получения дополнительной информации посетите сайт нашей компании и
внимательно прочитайте гарантийный талон.
Производитель оставляет за собой право вносить изменения в конструкцию и спецификацию изделия без
предварительного уведомления.
9. И Н Ф О РМ АЦ И Я О Б У ТИ ЛИ З А Ц ИИ Э ЛЕ К Т Р ИЧ ЕС К О Г О И
ЭЛ Е К Т РО НН О Г О О БО РУ Д О В АН ИЯ ( Д Л Я Е ВР ОП Е Й С КИ Х СТ Р А Н ,
В КО Т О Р ЫХ О РГ А Н И ЗО ВА Н Р А З ДЕ ЛЬ Н Ы Й С БО Р ОТ Х О Д ОВ )
Продукты с маркировкой “перечеркнутый крест-накрест мусорный контейнер на колесах” не допускается выбрасывать
вместе с обычными бытовыми отходами. Эти электрические и электронные продукты должны быть утилизированы в
специальных приемных пунктах, оснащенных средствами повторной переработки таких продуктов и компонентов. Для
получения информации о местоположении ближайшего приемного пункта утилизации/переработки отходов и правилах
доставки отходов в этот пункт, пожалуйста, обратитесь в местное муниципальное управление. Повторная переработка и
правильная утилизация отходов способствуют защите окружающей среды и предотвращают вредные воздействия на
здоровье.
RU
15
Page 16
https://alphard.audio
