Digitaler HDTV Satelliten-Receiver
FYN-BOX
Bedienungsanleitung
Stand 19.08.2010
AVANIT FYN-BOX DE 1
Vorwort
Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für den digitalen HDTV Satelliten-Receiver AVANIT
FYN-BOX entschieden haben.
Lesen Sie die Bedienungsanleitung des AVANIT FYN-BOX sorgfältig durch,
bevor Sie diesen Receiver in Betrieb nehmen.
Diese Bedienungsanleitung hilft Ihnen beim
• bestimmungsgemäßen,
• sicheren und
• vorteilhaften
Gebrauch des digitalen HDTV Satelliten-Receivers AVANIT FYN-BOX.
Jede Person, die diesen Receiver
• montiert,
• anschließt,
• bedient,
• reinigt oder
• entsorgt,
muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis
genommen haben.
Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers
auf.
Wir wünschen Ihnen nun viel Freude mit Ihrem AVANIT FYN-BOX.
Ihre smart electronic GmbH
2 DE AVANIT FYN-BOX
Inhaltsverzeichnis
Inhaltsverzeichnis
Vorwort.............................................................................................................2
Inhaltsverzeichnis........................................................................................... 3
Sicherheitshinweise........................................................................................ 6
Feuchtigkeit.......................................................................................................6
Elektrische Gefahren......................................................................................... 6
Mechanische Gefahren.....................................................................................6
Der richtige Standort.........................................................................................6
Umgang mit Batterien ....................................................................................... 6
Bestimmungsgemäße Verwendung.............................................................. 7
Lieferumfang.................................................................................................... 7
SAVE ENERGY ................................................................................................ 7
Geräteübersicht............................................................................................... 8
Receiver............................................................................................................ 8
Fernbedienung.................................................................................................. 9
Anschluss...................................................................................................... 12
1. Kabel der Satellitenanlage anschließen......................................................13
2. Fernsehgerät anschließen..........................................................................13
3 Heimkinoanlage anschließen.......................................................................13
4. Spannungsversorgung herstellen............................................................... 13
Receiver in Betrieb nehmen......................................................................... 14
Einschalten...................................................................................................... 14
Erstinbetriebnahme......................................................................................... 14
Navigieren im Menü......................................................................................17
Menü aufrufen/beenden..................................................................................17
Navigation im Menü ........................................................................................ 17
Installation ..................................................................................................... 18
Antenneneinstellung........................................................................................ 18
USALS Einstellungen......................................................................................19
RAPS System.................................................................................................. 20
AVANIT FYN-BOX DE 3
Inhaltsverzeichnis
Kanäle verwalten...........................................................................................21
Sender bearbeiten........................................................................................... 21
Favoriten bearbeiten....................................................................................... 22
Sender sortieren.............................................................................................. 23
Alle Satellitensender löschen..........................................................................23
Werkseinstellung.............................................................................................23
Benutzer Senderliste....................................................................................... 24
Systemeinstellung ........................................................................................ 25
Systemmenü ...................................................................................................25
OSD Einstellungen..........................................................................................26
Kindersicherung (Passwort)............................................................................28
Zeiteinstellungen............................................................................................. 29
Timer...............................................................................................................30
Ausschalttimer................................................................................................. 32
Receiver Information....................................................................................... 32
USB Einstellung ............................................................................................33
USB Menü.......................................................................................................33
USB Manager.................................................................................................. 33
Fynzone.......................................................................................................... 34
Bedienung...................................................................................................... 34
Zeitversetztes Fernsehen (Timeshift) ............................................................. 34
Aufnahme programmieren ..............................................................................35
Laufendes Fernsehprogramm aufnehmen......................................................35
Aufnahme abspielen ....................................................................................... 35
Dateien vom USB-Datenträger abspielen / anzeigen..................................... 36
Recall .............................................................................................................. 36
Elektronische Programmzeitschrift (EPG)......................................................36
Senderliste ......................................................................................................36
Kanäle nach Genres filtern.............................................................................. 37
Favoriten-Liste ................................................................................................ 37
Programm suchen...........................................................................................37
Radio hören..................................................................................................... 37
4 DE AVANIT FYN-BOX
Inhaltsverzeichnis
Video-Format ändern...................................................................................... 38
Videotext ......................................................................................................... 38
Untertitel..........................................................................................................38
Audiofunktion...................................................................................................38
Sleep-Timer..................................................................................................... 38
Receiver ein- und ausschalten........................................................................ 39
Lautstärke ändern...........................................................................................39
Programme umschalten.................................................................................. 39
Ton abschalten................................................................................................ 39
Update............................................................................................................ 40
Update über USB............................................................................................ 40
Info zu USB-Speichermedien.......................................................................41
USB-Stick........................................................................................................ 41
USB-Festplatte 2,5“ (Zoll) ...............................................................................41
USB-Festplatte 3,5“ (Zoll) ...............................................................................41
Liste kompatibler USB-Speichermedien......................................................... 41
Prüfen der Lese- und Schreibgeschwindigkeit................................................42
Dateisystem..................................................................................................... 42
Partitionen auf dem Datenträger.....................................................................42
Speicherbedarf bei Aufnahmen.......................................................................42
Störungsbehebung USB .................................................................................43
Anschluss an ein Unicable-System ............................................................ 44
Einstellen der ZF-Kanäle und Frequenzen..................................................... 45
Reinigen......................................................................................................... 46
Außerbetriebnahme und Einlagerung......................................................... 46
Störungsbehebung....................................................................................... 47
Entsorgung.................................................................................................... 48
Technische Daten ......................................................................................... 49
Garantie..........................................................................................................50
Hersteller........................................................................................................ 50
Konformitätserklärung ................................................................................. 51
AVANIT FYN-BOX DE 5
Sicherheitshinweise
Sicherheitshinweise
Achtung!
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie
den Receiver in Betrieb nehmen.
Beachten Sie alle Warnungen und Hinweise auf dem Gerät
und in dieser Bedienungsanleitung.
Feuchtigkeit
• Sicherstellen, dass Receiver und Netzstecker mit keinerlei Feu chti gkeit in
Kontakt kommen.
Elektrische Gefahren
• Receiver nur an 175 - 250 V ~, 50/60 Hz anschließen.
• Bei Gewitter oder Betriebsstörungen Stecker ziehen.
Mechanische Gefahren
• Kabel nicht knicken oder quetschen.
• Reparaturen an Stecker, Kabel oder Receiver dürfen nur von
qualifiziertem Fachpersonal durchgeführt werden.
• Keine schweren Gegenstände auf den Receiver stellen
Der richtige Standort
• Receiver auf feste, ebene Fläche stellen.
• Receiver vor Feuchtigkeit, Hitze, Staub, Dreck, … usw. schützen.
• Für ausreichend Belüftung sorgen (Lüftungsschlitze müssen frei sein).
Umgang mit Batterien
• Batterien dürfen nicht in die Hände von Kindern gelangen.
• Auslaufende Batterien verursachen Schaden an Umwelt und
Fernbedienung.
Ö Batterien entsprechend der geltenden gesetzlichen Bestimmungen
entsorgen (s. Kap. Entsorgung, Seite 48).
6 DE AVANIT FYN-BOX
Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung
Der digitale HDTV Satelliten-Receiver AVANIT FYN-BOX dient dem Empfang
von freien digitalen HDTV Satelliten-Programmen im privaten Bereich. Er ist
ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet
werden.
Jede andere Verwendung gilt als nicht bestimmungsgemäß.
Es wird keine Haftung für Schäden übernommen, die durch nicht
bestimmungsgemäßen Gebrauch entstehen.
Lieferumfang
• Satelliten-Receiver AVANIT FYN-BOX,
• Fernbedienung,
• 2 Batterien (AAA) für die Fernbedienung,
• eine Bedienungsanleitung.
Bei Unklarheiten/Fragen:
Ö mit Hersteller Kontakt aufnehmen (s. Kap. Hersteller, Seite 50).
SAVE ENERGY
Der Receiver AVANIT FYN-BOX ist mit besonders energiesparenden
elektrischen und elektronischen Komponenten ausgestattet. Außerdem hilft
ein durchdachtes Energiemanagement Energie einzusparen:
Der Stromverbrauch wird dadurch im SAVE-ENERGY-Betrieb auf deutlich
unter 1 Watt gesenkt!
AVANIT FYN-BOX DE 7
Geräteübersicht
Geräteübersicht
Receiver
Abbildung 1: Bedienelemente und Anschlüsse (Front: Klappe geöffnet)
Nr. Funktion
1 LED grün Leuchtet, wenn Sat-Signal anliegt
2 Display Vierstelliges Display
3 LNB OUT loop through für weitere Receiver
4 LNB IN Antennenanschluss
5 USB USB-Anschluss
6 TV SCART Scartanschluss Fernseher
7
DIGITAL
AUDIO
8 HDMI HDMI-Ausgang
9 DC 12V Anschluss Netzgerät
8 DE AVANIT FYN-BOX
Digital-Audio-Ausgang
Geräteübersicht
Fernbedienung
Batterien einlegen
Abbildung 2: Einlegen der Batterien in die Fernbedienung
Wechseln der Batterien
Ö Batterien wechseln, wenn die Reichweite der Fernbedienung abnimmt
bzw. wenn der Receiver nicht mehr auf alle Befehle reagiert.
• Benötigte Batterien: 2 x AAA
• Bei längerer Nichtbenutzung können Batterien auslaufen.
Batterien aus der Fernbedienung entfernen, wenn diese für
längere Zeit (> 1,5 Jahre) nicht benutzt wird.
• Bei einem Batteriewechsel immer alle Batterien
austauschen.
AVANIT FYN-BOX DE 9
Geräteübersicht
Tastenbelegung der Fernbedienung
Abbildung 3: Fernbedienung
10 DE AVANIT FYN-BOX
Geräteübersicht
Nr. Beschreibung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
POWER
TIMER
SUB
0 - 9
MENU
OK
VOL +/-
LANG
SLEEP
DISPLAY
FIND
FAV
INFO
SHIFT
VOL +/-
EXIT
TV/R
EPG
TXT
AUD
USB
PVR
16:9
Umschalten zwischen Betriebs- und Standby-Modus
Timerübersicht öffnen
Untertitel starten/beenden
Direkte Programmauswahl
Eingabe von alphanumerischen Zeichen
Hauptmenü aufrufen
Programm + bzw. im Menü nach oben
Programm - bzw. im Menü nach unten
Lautstärke - bzw. im Menü nach links
Lautstärke + bzw. im Menü nach rechts
Senderliste anzeigen / Menüpunkt bestätigen
Lautstärke +/Schnelles Vor/Zurückspulen
Zum vorigen/nächsten Titel springen
Audiosprache ändern
Abschalttimer Einstellen
Auflösung ändern
Programmsuchfunktion
Favoritenliste aufrufen
Informationen zum aktuellen Programm anzeigen
2 x drücken für detaillierte Informationen
Wechsel zu den vorher gewählten Programmen
Timeshiftmenü öffnen
Sofortaufnahme
Fernsehprogramm Standbild
Beim Aufnehmen/Abspielen Pause
Aufnahme / Wiedergabe anhalten
Im Mediaplayer Wiedergabe starten
Programm +/Menü bzw. Menüpunkt verlassen
Umschalten zwischen TV- und Radio-Modus
Elektronischer Programmführer (EPG) starten/beenden
Videotext/Untertitel starten/beenden
Audio-Modus ändern
Dateimanager öffnen
Aufnahmeliste öffnen
Umschalten zwischen Bildformat 16:9 und 4:3
Stummschaltung
AVANIT FYN-BOX DE 11
Anschluss
Anschluss
Receiver zuerst mit der Antenne und allen anderen Geräten
verbinden, bevor der Netzstecker in die Steckdose gesteckt
wird.
Achtung!
Abbildung 4: Anschluss-Schema
12 DE AVANIT FYN-BOX
Anschluss
1. Kabel der Satellitenanlage anschließen
Ö Kabel der Satellitenanlage mit Anschluss LNB IN verbinden.

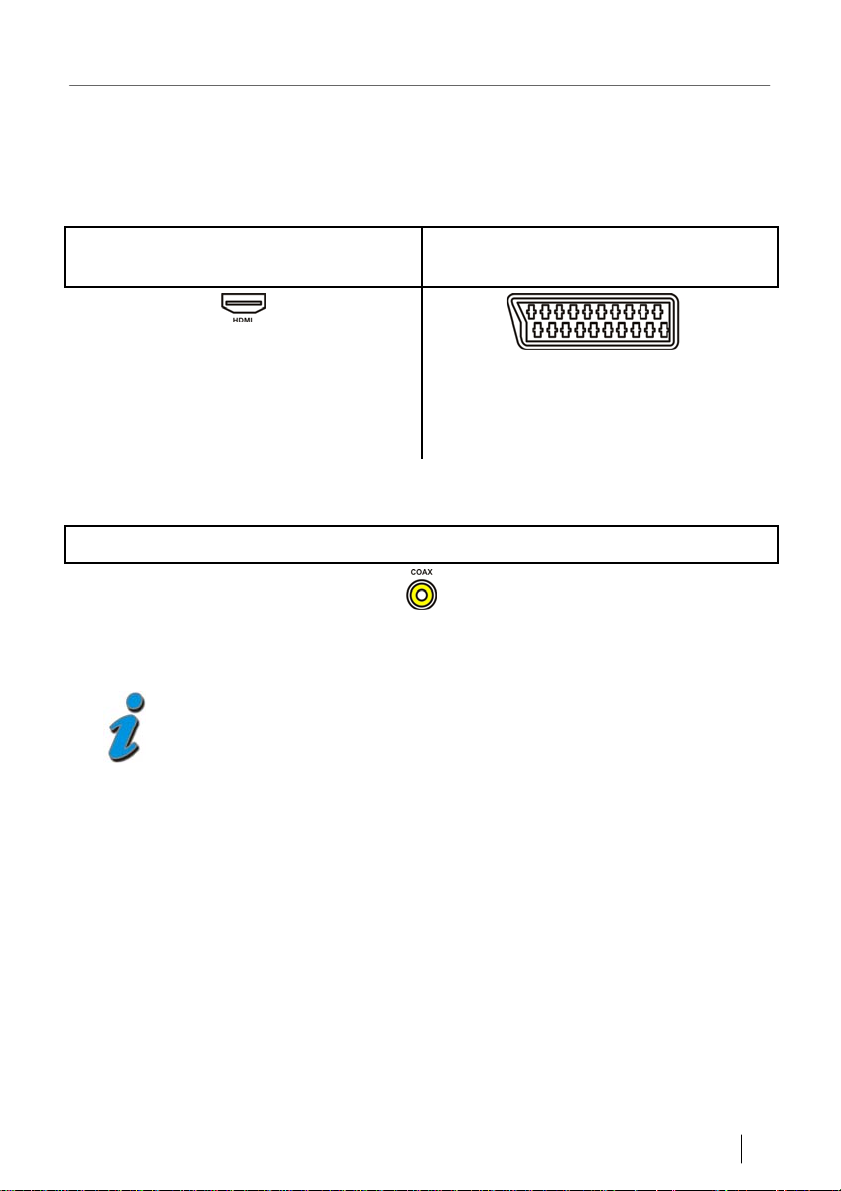

2. Fernsehgerät anschließen
HDMI-Anschluss am Fernseher
vorhanden?
Ö Fernseher und Receiver mit
einem HDMI-Kabel verbinden.
Wenn KEIN HDTV-Anschluss am
Fernseher vorhanden ist:
Ö Fernseher und Receiver mit
einem Scart-Kabel verbinden (im
Anschluss-Schema gestrichelt
dargestellt).
3 Heimkinoanlage anschließen
Kann Ihre Heimkinoanlage digitale Audio-Daten verarbeiten?
Ö Heimkinoanlage und Receiver mit einem Coax-Kabel verbinden.
Es muss nicht zwingend eine Heimkinoanlage angeschlossen
sein. Wenn der Receiver mit einem HDMI- oder Scart-Kabel mit
dem Fernseher verbunden ist, wird das Audio-Signal
automatisch an den Fernseher übertragen.
4. Spannungsversorgung herstellen
Wenn alle Geräte ordnungsgemäß mit dem Receiver verbunden sind:
Ö Netzstecker in Steckdose stecken
AVANIT FYN-BOX DE 13
Receiver in Betrieb nehmen
Receiver in Betrieb nehmen
Einschalten
Ö Alle angeschlossenen Geräte anschalten.
Erstinbetriebnahme
Folgende Menüs erscheinen bei der Erstinbetriebnahme bzw. nach einem
Werksreset automatisch:
1. Sprache
Wählen Sie mit den Tasten und die Menüsprache des OSD (On Screen
Display) aus und bestätigen Sie Ihre Auswahl durch zweimaliges drücken der
Taste OK.
2. Receiver Automatik Programmierungs- System (RAPS)
Hier wählen Sie aus, ob Sie RAPS benutzen möchten.
Wenn Sie RAPS benutzen möchten (empfohlen), warten Sie den 10Sekunden-Countdown ab, die RAPS-Installation beginnt dann automatisch.
Wenn Sie RAPS nicht benutzen möchten (z.B. weil Sie den Satelliten
Astra 19.2 Ost nicht empfangen können), brechen Sie den Countdown mit der
EXIT Taste ab.
Wie funktioniert RAPS?
Immer dann, wenn Sie Ihren Receiver einschalten, schaut RAPS
nach, ob es neue Programme auf dem Satellit Astra 19,2° Ost gibt.
Dieses dauert nur wenige Sekunden. Wenn neue Programme
gefunden werden, werden diese automatisch zur Programmliste
hinzugespeichert. Falls Programme für immer abschalten, werden diese
Programmplätze gelöscht.
Die neuen Programme werden aber nicht einfach hinzugefügt, sondern in
logische Blöcke eingeteilt um schnelleres Finden zu ermöglichen. So gibt es
zum Beispiel für Deutschland neben der Hauptprogrammliste zusätzlich ab
Platz 100 Nachrichten und ab Programm 123 viele Musiksender.
Auf der Internetseite www.raps.receiver-settings.de
verschiedenen Listen anschauen und ggf. auch ausdrucken.
14 DE AVANIT FYN-BOX
können Sie sich die
Receiver in Betrieb nehmen
2.1. Satelliten auswählen / Installationshilfe
Ö Wählen Sie hier aus, welche Satelliten Sie mit Ihrer Satellitenanlage
empfangen.
Falls Ihre Antenne zu ungenau oder noch nicht eingestellt ist
Ist die Antenne zu ungenau oder gar nicht auf Astra
19,2° Ost eingestellt, dann wird vom AVANIT FYNBOX automatisch eine Installationshilfe gestartet.
Auf Ihrem Fernseher wird dazu mit einem Balken die Signalstärke
der Antenne angezeigt.
Verstellen Sie Ihre Antenne so lange, bis der Signalbalken blau
wird. Die Signalstärke und Signalqualität sollten hierbei jeweils
mindestens 50% betragen.
Wenn Sie die Antenne mit Hilfe des Installationsassistenten
eingestellt haben, müssen Sie noch einmal die OK-Taste drücken.
Ö Wählen Sie nun mit den Tasten und aus, welche Satelliten Sie mit
Ihrer Satellitenanlage empfangen.
Ö Bestätigen Sie die Auswahl der Satelliten jeweils durch Drücken der OK -
Taste.
Ö Wenn Sie eine Markierung entfernen wollen, wählen Sie den Satelliten mit
den Tasten
Ö Drücken Sie die Taste
und aus und drücken die OK -Taste.
um zum nächsten Menüpunkt zu gelangen.
2.2. RAPS-Liste und Regionalprogramm
RAPS programmiert Ihnen je nach Landeseinstellung die korrekte
Programmliste und speichert Ihr gewohntes Regional-Programm auf dem
dritten Programmplatz.
Ö Wählen Sie mit den Tasten
(Wenn Sie z.B. die RAPS-Tabelle „Deutschland“ wählen, programmiert
Ihnen RAPS Das Erste auf Programmplatz 1, ZDF auf Programmplatz 2,
usw.)
Ö Drücken Sie die Taste
Ö Wählen Sie mit den Tasten
(drittes Programm) aus.
Ö Drücken Sie die Taste
AVANIT FYN-BOX DE 15
und Ihre gewünschte RAPS-Tabelle aus.
um zum nächsten Menüpunkt zu gelangen.
und Ihr gewünschtes Regionalprogramm
um zum nächsten Menüpunkt zu gelangen.
Receiver in Betrieb nehmen
2.3 Erotikinhalte/Call-TV
Ö Wählen Sie nun mit den Tasten und aus, ob Sie Erotikprogramme
und/oder Call-TV-Programme empfangen wollen.
Ö Bestätigen Sie die Auswahl jeweils durch Drücken der OK -Taste.
Ö Drücken Sie die Taste
um die Erstinbetriebnahme (bzw. die
Inbetriebnahme nach einem Werksreset) zu beenden und um die
Einstellungen zu speichern.
Ihr Receiver ist jetzt fertig konfiguriert.
Programmtabellen-Updates im Normalbetrieb
Programmtabellen-Updates erhalten Sie automatisch via Satellit. Der
Receiver erkennt beim Ausschalten, wenn ein neues Update
vorhanden ist und startet sogleich den Download des Updates.
Ö Schalten Sie den Receiver mit der POWER-Taste auf der Fernbedienung
aus.
• Der Receiver überprüft nun automatisch, ob ein RAPS-Update vorliegt
und spielt dieses ggf. auf den Receiver.
• Beim nächsten Anschalten des Receivers erscheint die Meldung RAPS
hat Ihre Programmliste aktualisiert.
• Die Liste der Änderungen finden Sie über Hauptmenü Æ Installation Æ
RAPS System Æ Letzte Änderung vom Æ OK-Taste.
16 DE AVANIT FYN-BOX
Navigieren im Menü
Navigieren im Menü
Ein Menü bzw. OSD ist ein Bedienfeld, das auf dem FernsehBildschirm dargestellt wird (OnScreenDisplay (engl.) =
Bildschirmmenü).
Einstellungen werden mit den Tasten der Fernbedienung
(Abb. 5) vorgenommen werden.
Abbildung 5: Menü-Navigation
Menü aufrufen/beenden
Ö Taste MENU drücken.
Das Menü wird aufgerufen.
Ö Taste EXIT drücken.
Eine Stufe zurück im Menü.
Ggf. mehrmals drücken um in den Normalmodus zurückzukehren.
Navigation im Menü
Ö im Menü drücken, um Menüpunkt oberhalb auszuwählen.
Ö
im Menü drücken, um Menüpunkt unterhalb auszuwählen.
Ö
im Menü drücken, um ausgewählten Wert zu erhöhen.
Ö
im Menü drücken, um ausgewählten Wert zu reduzieren.
Ö OK im Menü drücken, um Menüpunkt auszuwählen bzw. um eingestellten
Wert zu bestätigen.
Gerade aktive Menüpunkte werden farblich hervorgehoben.
AVANIT FYN-BOX DE 17
Installation
Installation
Für manche Einstellungen wird ein Passwort benötigt.
Das Passwort ab Werk lautet: 0000
Um das Passwort zu ändern, wählen Sie bitte im Menü Systemeinstellung
t
Kindersicherung den Punkt neuer PIN und vergeben Sie ein neues
Passwort mit Hilfe der Zahlentasten auf Ihrer Fernbedienung.
Antenneneinstellung
Wenn Sie RAPS aktiviert haben müssen Sie in diesem Menü
in der Regel keine Einstellungen vornehmen.
In dem Menü Antenneneinstellung können Sie umfangreiche Einstellungen
bezüglich der empfangenen Satelliten, Transponder, Frequenzen,
Motorsteuerung, Polarisation, … vornehmen.
Achtung!
Überlassen Sie Einstellungen in diesem Menü im Zweifelsfall
einem Fachmann.
Für den Normalgebrauch müssen hier in der Regel keine
Einstellungen vorgenommen werden.
Satellitensuchlauf
Ö Wählen Sie mit den Tasten und den Satelliten aus, den sie nach
Programmen durchsuchen möchten.
Ö Drücken Sie die blaue Funktionstaste.
Der Suchlauf startet und zeigt die gefundenen Programme an.
18 DE AVANIT FYN-BOX
Installation
Transpondersuchlauf
Ö Wählen Sie mit den Tasten und den Satelliten aus, den sie nach
Programmen durchsuchen möchten.
Ö Drücken Sie Taste
Ö Drücken Sie Taste OK um ins Transponderauswahlmenü zu wechseln,
Ö Wählen Sie mit den Tasten
Programmen durchsuchen möchten.
Ö Drücken Sie die blaue Funktionstaste.
Der Suchlauf startet und zeigt die gefundenen Programme an.
um ins rechte Fenster zu wechseln
und den Transponder aus, den sie nach
Blindscan
Ö Der Blindscan wird hier mit der gelben Funktionstaste gestartet.
USALS Einstellungen
Achtung!
Überlassen Sie Einstellungen in diesem Menü im Zweifelsfall
einem Fachmann.
Für den Normalgebrauch müssen hier in der Regel keine
Einstellungen vorgenommen werden.
In diesem Menü können Sie Ihren aktuellen Standort, sowie die gewünschte
Drehgeschwindigkeit Ihrer motorisierten Antenne eintragen.
Sie können dann im Menü Antenneneinstellung Æ motorisiertes System
verschiene Einstellungen bezüglich der motorisierten Antenne vornehmen.
AVANIT FYN-BOX DE 19
Installation
RAPS System
Folgende Einstellmöglichkeiten stehen zur Verfügung:
Letzte Änderung
vom
RAPS
Aktualisierung
RAPS Modus
Start
Infos zu RAPS: Kapitel „Wie funktioniert RAPS?“, Seite 14
Lassen Sie sich hier durch drücken der OK-Taste eine
Liste der zuletzt vorgenommenen Änderungen
anzeigen.
Wählen Sie hier, ob bei jedem Neustart des Receivers
nach einem RAPS-Update gesucht werden soll (An).
Wählen Sie hier, ob beim manuellen Update lediglich
nach einer aktuellen RAPS-Datei gesucht werden soll
(Update), oder ob die gesamte RAPS-Konfiguration
mit allen Einstellungen durchlaufen werden soll
(Config).
Starten Sie hier das RAPS-Update, bzw. die RAPSKonfiguration (je nach eingestelltem RAPS-Modus in
der Zeile darüber)
20 DE AVANIT FYN-BOX
Kanäle verwalten
Kanäle verwalten
Sender bearbeiten
Programme löschen
Ö Rote Funktionstaste drücken, um das aktuell markierte Programm zum
Löschen vorzumerken. Zum Löschen vorgemerkten Programme werden
mit einem Kreuzsymbol versehen
Ö Bei Bedarf weitere Programme mit den Tasten
jeweils wieder die Rote Funktionstaste drücken.
Ö Sobald Sie Ihre Auswahl beendet haben, drücken Sie die Taste EXIT.
Ö Bestätigen Sie, ob die Programme tatsächlich aus der Liste gelöscht
werden sollen (JA) und drücken Sie OK.
Programm auf einen anderen Kanalplatz verschieben
Ö Blaue Funktionstaste drücken.
Ö Zu bewegendes Programm mit den Tasten
OK bestätigen.
Ö Markiertes Programm mit den Tasten
Programmplatz bewegen und mit OK bestätigen.
und auf den gewünschten
und markieren und
und markieren und mit
Programm sperren
Sie können einzelne Programme mit einem Passwortschutz versehen.
Ö Programm mit den Tasten
Ö Grüne Funktionstaste drücken.
Ö Mit OK bestätigen.
Ö Passwort eingeben.
Um dieses Programm sehen zu können muss ab nun immer das Passwort
eingegeben werden.
AVANIT FYN-BOX DE 21
und markieren.
Kanäle verwalten
Programm Umbenennen
Sie können ein Programm mit einem neuen Namen versehen.
Ö Programm mit den Tasten
Ö Gelbe Funktionstaste drücken.
Eine Bildschirmtastatur öffnet sich.
Ö Wählen Sie mit den Tasten
Buchstaben/Ziffern aus und bestätigen Sie mit OK.
Ö Wiederholen Sie dies so oft, bis der gewünschte Programmname
eingegeben ist.
Ö Markieren Sie die Schaltfläche OK und bestätigen Sie nochmals mit der
Taste OK
und markieren.
und und den Tasten und
Favoriten bearbeiten
Sie haben die Möglichkeit Programme in vordefinierte Favoritenlisten
einzusortieren.
Ö Wählen Sie hierzu das Programm, das Sie einer Favoritenliste hinzufügen
möchten.
Ö Drücken Sie die entsprechende Farbtaste auf Ihrer Fernbedienung.
Beispiel:
Ö Markieren Sie ein Programm und drücken Sie die rote Funktionstaste.
Ö Hinter dem Programmnamen erscheint ein Symbol für die
Favoritengruppe Filme.
Ö Wiederholen Sie den Vorgang mit weiteren Programmen.
Wenn Sie nun im Normalbetrieb die Taste FAV drücken können Sie mit den
Tasten
werden dann nur die Programme angezeigt, die Sie der entsprechenden
Favoritengruppe zugeordnet haben.
und eine Favoritengruppe auswählen. In der Programmliste
22 DE AVANIT FYN-BOX
Kanäle verwalten
Sender sortieren
Um Ihre Programmliste automatisch zu ordnen, wählen Sie in diesem Menü
den entsprechenden Modus, nach dem Sie die Programmliste sortieren lassen
möchten und drücken Sie die Taste OK.
Bestätigen Sie gegebenenfalls die Sicherheitsabfrage.
Alle Satellitensender löschen
Wählen Sie diesen Punkt im Menü und drücken Sie die Taste OK, um die
gesamte Senderliste zu löschen.
Achtung!
Alle Satellitensender und Favoriten werden hierbei gelöscht.
Benutzen Sie diese Funktion mit Vorsicht.
Werkseinstellung
Um das Gerät zum Auslieferungszustand zurückzusetzen, wählen Sie in
diesem Menü den gewünschten Modus:
Alle Alle Senderlisten werden zurückgesetzt.
Nur Senderliste Alle TV Programme werden gelöscht
Nur Radiosenderliste Alle Radiosender werden gelöscht
Nur verschlüsselte Sender Alle verschlüsselten Sender werden gelöscht
Drücken Sie nach Ihrer Auswahl die Taste OK und bestätigen Sie
gegebenenfalls die Sicherheitsabfrage.
Achtung!
Betroffene Einstellungen werden hierbei gelöscht. Benutzen
Sie diese Funktionen mit Vorsicht.
AVANIT FYN-BOX DE 23
Kanäle verwalten
Benutzer Senderliste
Speichern
Um Ihre definierte Senderliste und Einstellungen zu sichern, können Sie diese
auf dem internen Speicher des Receivers hinterlegen. Wählen Sie hierzu den
Punkt Speichern und drücken Sie die Taste OK.
Ö Drücken Sie die Taste
„Ja“ zu bestätigen.
Eine Bildschirmtastatur öffnet sich.
Ö Wählen Sie mit den Tasten
Buchstaben/Ziffern aus und bestätigen Sie mit OK.
Ö Wiederholen Sie dies so oft, bis der gewünschte Name eingegeben ist.
Ö Markieren Sie die Schaltfläche OK und bestätigen Sie nochmals mit der
Taste OK
Ö Ihre Einstellungen wurden erfolgreich gespeichert, wenn Sie wieder am
Anfang des Menüpunktes angelangt sind.
Laden
Um Ihre definierte Senderliste und Einstellungen wiederherzustellen, können
Sie diese aus dem internen Speicher des Receivers laden.
und daraufhin die Taste OK, um den Dialog mit
und und den Tasten und
Um Senderlisten und Einstellungen wiederherstellen zu
können, müssen Sie vorher einen Wiederherstellungspunkt
angelegt haben. Wie Sie Ihre Daten sichern können, erfahren
Sie unter dem Punkt Speichern.
Ö Wählen Sie den Punkt Laden und drücken Sie die Taste OK.
Ö Wählen Sie aus dem Menü einen Wiederherstellungspunkt und drücken
Sie die Taste OK.
Ö Drücken Sie die Taste
Ja zu bestätigen.
Ö Ihre Einstellungen wurden erfolgreich wiederhergestellt, wenn Sie wieder
am Anfang des Menüpunktes angelangt sind.
24 DE AVANIT FYN-BOX
und daraufhin die Taste OK, um den Dialog mit
Systemeinstellung
Systemeinstellung
Systemmenü
Menüsprache
Ö Wählen Sie hier mit den Tasten und , in welcher Sprache das
Bedienmenü angezeigt werden soll.
Erster Audiokanal / Zweiter Audiokanal
Ö Wählen Sie hier mit den Tasten und die Sprachen der beiden
Audiokanäle aus.
Manche Sender senden sowohl das Audiosignal als auch die
Untertitel und den Teletext mehrsprachig. Wenn die von
Ihnen eingestellte Sprache gesendet wird, wird automatisch
diese Sprache von Ihrem Fernsehgerät wiedergegeben.
Autokanalwechsel
Ö Stellen Sie hier ein, ob beim markieren eines Senders in der Senderliste
(OK-Taste) der markierte Sender gleich angezeigt werden soll (AN), oder
ob Sie die Senderauswahl durch nochmaliges drücken der Taste OK
bestätigen wollen (AUS).
Wiederwahl
Ö Hier können Sie die RECALL-Taste aktivieren (AN) bzw. deaktivieren
(AUS).
Kanallautstärke
Manche Sender senden den Ton mit sehr hoher Lautstärke.
In diesem Menü können Sie einstellen, ob der Receiver diese Lautstärke
reduzieren soll (AUS), oder ob der Ton unbeeinflusst wiedergegeben werden
soll (AN).
Audiotype
Ö Wählen Sie hier den Audiotype aus, der am Coax-Ausgang anliegt.
AVANIT FYN-BOX DE 25
Systemeinstellung
Senderoption ändern
Ö Hier können Sie einstellen, ob beim Kanalwechsel die entstehende kleine
Pause durch einen schwarzen Bildschirm (Leer) oder durch ein Standbild
des bisherigen Programms (einfrieren) gefüllt werden soll.
Aufnahmesymbol
Ö Stellen Sie hier ein, wie lange das Aufnahmesymbol auf dem Bildschirm
angezeigt werden soll.
Fynzone
Ö Aktivieren, bzw. deaktivieren Sie das Menü FYN-Zone.
OSD Einstellungen
OSD Transparenz
Ö Wählen Sie hier mit den Tasten und die Transparenz der
Menüoberfläche aus.
Sie können Werte zwischen 1 (fast durchsichtig) und 11
(keine Transparenz) auswählen.
Teletext Transparenz
Ö Wählen Sie hier mit den Tasten und die Transparenz des Teletextes
aus.
Sie können Werte zwischen 1 (fast durchsichtig) und 11
(keine Transparenz) auswählen.
Hilfe
Ö Stellen Sie hier ein, ob in den Menüs ein Hinweistext zu den
Einstellmöglichkeiten angezeigt werden soll.
Einblendzeit
Ö Stellen Sie hier mit den Tasten und ein, nach wie vielen Sekunden das
Informationsfeld beim Umschalten ausgeblendet werden soll.
Sie können Werte zwischen 1 und 10 Sekunden eingeben.
26 DE AVANIT FYN-BOX
Systemeinstellung
TV System
Ö Stellen Sie hier mit den Tasten und den Video-Signal-Typ ein.
Zur Verfügung stehen AUTO, PAL, NTSC und SECAM.
PAL ist der TV-Standard in Europa.
HDMI Mode
Ö Wählen Sie hier mit den Tasten und die Auflösung des Video-Signals
passend zu Ihrem Fernsehgerät aus.
Zur Verfügung stehen 480i, 480p, 576i, 576p50, 720p50 und 1080i50.
Wenn Sie ein TFT- oder Plasma-Fernsehgerät haben wählen Sie in Europa
720p50 oder 1080i50.
Weitere Informationen zur Auflösung ihres Fernsehgerätes finden Sie in der
Bedienungsanleitung Ihres Fernsehgerätes.
TV Bildformat
Ö Wählen Sie hier mit den Tasten und das Bildschirmformat aus.
Zur Verfügung stehen 4:3 Pan & Scan, 4:3 Letter Box, 16:9 Letter Box
und 16:9 Full
Letter Box bedeutet, dass breite TV-Bilder (z.B. Spielfilme) so
weit verkleinert werden, dass sie ohne Verzerrung auf den
Bildschirm passen. Dafür werden am oberen und unteren
Rand des Bildes schwarze Balken dargestellt.
Pan & Scan bedeutet, dass breite TV-Bilder (z.B. Spielfilme)
rechts und links beschnitten werden, so dass sie auf einem 4:3
Fernseher ohne schwarze Balken dargestellt werden können.
AVANIT FYN-BOX DE 27
Systemeinstellung
Kindersicherung (Passwort)
In diesem Menü können Sie Einstellungen zur Kindersicherung vornehmen.
Im Lieferzustand ist das Passwort 0000 voreingestellt.
Passwortsperre
Ö Wählen Sie mit den Tasten und , ob das Menü Kindersicherung mit
einem Passwort geschützt werden soll.
JA Menü Kindersicherung ist Passwortgeschützt
NEIN Menü Kindersicherung ist nicht Passwortgeschützt
Installationssperre
Ö Wählen Sie mit den Tasten und ob alle Menüs zur Installation mit
einem Passwort geschützt werden sollen.
JA Menüs zur Installation sind Passwortgeschützt
NEIN Menüs zur Installation sind nicht Passwortgeschützt
Senderbearbeitung
Ö Wählen Sie mit den Tasten und ob alle Menüs zur Kanalbearbeitung
mit einem Passwort geschützt werden sollen.
JA Menüs zur Kanalbearbeitung sind Passwortgeschützt
NEIN Menüs zur Kanalbearbeitung sind nicht Passwortgeschützt
Systemsperre
Ö Wählen Sie mit den Tasten und , ob alle Menüs zur
Empfängereinstellung mit einem Passwort geschützt werden sollen.
JA Menüs zur Empfängereinstellung sind Passwortgeschützt
NEIN Menüs zur Empfängereinstellung sind nicht
Passwortgeschützt
PIN ändern (Neues Passwort)
Ö Wählen Sie mit den Tasten und die Einstellung JA.
Zwei neue Zeilen erscheinen im Menü
Ö Geben Sie mit den Zifferntasten das neue Passwort in beide Zeilen ein.
28 DE AVANIT FYN-BOX
Systemeinstellung
Zeiteinstellungen
Timer Vorlaufzeit
Ö Wählen Sie hier mit den Tasten und wie viele Minuten programmierte
Aufnahmen früher starten sollen (z.B. um sicher den Anfang der Sendung
aufzunehmen).
Timer Nachlaufzeit
Leider kommt es immer wieder vor, dass sich Sender nicht
korrekt an die im EPG angegebenen Sendezeiten halten. Aus
diesem Grund empfehlen wir, dass Sie einen grundsätzlichen
Aufnahmenachlauf von 5 Minuten einstellen.
Dies bewirkt, dass nach der programmierten Aufnahmezeit 5 Minuten mehr
aufgenommen werden. Damit sollte ausgeschlossen sein, dass das das Ende
eines Filmes nicht aufgezeichnet wird.
Ö Wählen Sie hier mit den Tasten
Aufnahmen später enden sollen (um sicher das Ende der Sendung
aufzunehmen, z.B. bei Überziehung der regulären Sendezeit).
Zeitformat
Ö Aktivieren oder Deaktivieren Sie mit den Tasten und die automatische
Zeiteinstellung über Satellit.
AUTO automatische Zeiteinstellung ist aktiviert
MANUELL automatische Zeiteinstellung ist deaktiviert
Wenn Zeitformat (aktiviert ist, wird die aktuelle Uhrzeit automatisch via
Satellit auf Ihren Receiver übertragen. Sie müssen lediglich noch die
entsprechende Zeitzone einstellen und Sommerzeit aktivieren bzw.
deaktivieren.
und wie viele Minuten programmierte
Zeitzone
Ö Wählen Sie mit den Tasten und Ihre Zeitzone.
(GMT +01:00 gilt für Deutschland, Österreich, Schweiz)
AVANIT FYN-BOX DE 29
Systemeinstellung
Sommerzeit
Ö Aktivieren oder Deaktivieren Sie mit den Tasten und die
Sommerzeitanzeige.
Aktuelle Zeit
Ö Geben Sie mit den Zifferntasten die aktuelle Uhrzeit ein.
Dies ist nur dann möglich, wenn Sie die automatische Zeiteinstellung
(Zeitformat) ausgeschaltet haben.
Aktuelles Datum
Ö Geben Sie mit den Zifferntasten das aktuelle Datum ein.
Dies ist nur dann möglich, wenn Sie die automatische Zeiteinstellung
(Zeitformat) ausgeschaltet haben.
Die hier eingestellte Uhrzeit wird auch auf dem Display vorne
am Gerät angezeigt.
Timer
In diesem Menü können geplante Programmwechsel, bzw. Aufnahmen
angelegt, bearbeitet bzw. gelöscht werden.
Timer löschen
Ö Markieren Sie mit den Tasten und einen Timer und drücken Sie die
rote Funktionstaste.
Timer bearbeiten
Ö Markieren Sie mit den Tasten und einen Timer und drücken Sie die
gelbe Funktionstaste.
Timer neu anlegen
Ö Markieren Sie mit den Tasten und einen Timer und drücken Sie die
grüne Funktionstaste.
30 DE AVANIT FYN-BOX
Systemeinstellung
Folgende Timer-Einstellmöglichkeiten stehen Ihnen zur Verfügung
Ö Markieren sie mit den Tasten und die Zeile Quelle und stellen Sie
mit den Tasten
TV Fernsehprogramm wird aufgenommen
Radio Radioprogramm wird aufgenommen
Ö Markieren sie mit den Tasten
mit den Tasten
Ö Markieren sie mit den Tasten
mit den Zifferntasten das Timer-Datum ein.
Ö Markieren sie mit den Tasten
den Zifferntasten die Einschaltzeit ein.
Ö Markieren sie mit den Tasten
den Zifferntasten die Endzeit ein.
Ö Markieren sie mit den Tasten
mit den Tasten
1x um gezielt eine Sendung aufzunehmen
Tag um jeden Tag zur gleichen Zeit eine Sendung aufzunehmen
1 Woche um immer am gleichen Wochentag eine Sendung
Mo-Fr um Montag bis Freitag immer zur gleichen Zeit eine
Sa-So um Samstag und Sonntag immer zur gleichen Zeit eine
Ö Markieren sie mit den Tasten
Sie mit den Tasten
Ja Die programmierte Sendung wird auf den USB-Datenträger
Nein Die programmierte Sendung auf dem Bildschirm gezeigt,
Ö Markieren sie mit den Tasten
mit den Tasten
Ja Der Receiver geht nach Ende des Timerereignisses in den
Nein Der Receiver bleibt nach Ende des Timerereignisses
und eine der folgenden Einstellmöglichkeiten ein:
und die Zeile Kanal und wählen Sie
und das aufzunehmende Programm aus.
und die Zeile Datum und geben Sie
und die Zeile Start und geben Sie mit
und die Zeile Stopp und geben Sie mit
und die Zeile Zyklus und stellen Sie
und eine der folgenden Einstellmöglichkeiten ein:
(z.B. jeden Tag die Tagesschau)
aufzunehmen (z.B. eine im Wochenrhythmus ausgestrahlte
Serie)
Sendung aufzunehmen
Sendung aufzunehmen
und die Zeile Aufnahme und stellen
und eine der folgenden Einstellmöglichkeiten ein:
aufgenommen
jedoch NICHT aufgenommen
und die Zeile STB Off und stellen Sie
und eine der folgenden Einstellmöglichkeiten ein:
Standby-Modus
angeschaltet
AVANIT FYN-BOX DE 31
Systemeinstellung
Verlassen Sie das Einstellmenü durch drücken der Taste OK, damit die
Änderungen gespeichert werden.
Sie können im EPG markierte Sendungen direkt Ihrem
Ereignistimer hinzufügen. Damit entfällt das aufwändige
programmieren des Datums, der Uhrzeit, …
Ausschalttimer
Hier können Sie eine Uhrzeit einstellen, nach der sich der Receiver
automatisch ausschalten soll.
Receiver Information
In diesem Menü wird angezeigt, welchen Stand die aufgespielte Software hat.
Einstellmöglichkeiten stehen hier nicht zur Verfügung.
32 DE AVANIT FYN-BOX
USB Einstellung
USB Einstellung
USB Menü
Drücken Sie die USB Taste, um ins USB Menü zu gelangen.
In diesem Menü können Sie Dateien aufrufen, die sich auf einem
angeschlossenen USB-Speichermedium befinden
Folgende Formate werden unterstützt:
*.avi *.mkv *.mp4 *.mov *.3gp *.mpg *.ps *.vob *.dat *.ts *.m2ts
*.flv *.asf *.jpg *.bmp *,png *,gif *.mp3
USB Manager
Mit Hilfe des USB Managers können Sie die Daten, die sich auf dem
angeschlossenen USB Medium befinden, umbenennen oder löschen.
Sie können das USB Medium auch formatieren, indem Sie die grüne
Funktionstaste auf Ihrer Fernbedienung drücken.
Achtung!
Das Formatieren eines USB Mediums löscht alle
Informationen auf dem Datenträger! Benutzen Sie diese
Funktion mit Vorsicht.
AVANIT FYN-BOX DE 33
Fynzone
Fynzone
Aktivieren Sie die Fynzoneim Menü Systemeinstellung Æ
Æ
Systemmenü
Sie können die Fynzone nur dann nutzen, wenn Sie einen
kompatiblen W-LAN Stick in den USB-Anschluss gesteckt
haben. Eine Liste kompatibler W-LAN-Sticks finden Sie auf
www.avanit.tv
In der FYN-Zone stehen Ihnen etliche Onlineanwendungen zur Verfügung:
• Youtube-Videos
• Webradio
• Spiele
• …
Da dieser Bereich stetig erweitert wird informieren Sie sich bei Interesse auf
der Internetseite www.FYNBOX.tv über Konfiguration, Bedienung und
Funktionalität.
Fynzone.
Bedienung
Zeitversetztes Fernsehen (Timeshift)
Bei angeschlossenem USB-Datenträger (Festplatte, USB-Stick) können Sie
das aktuell gesendete Programm anhalten und zu einem späteren Zeitpunkt
an genau der gleichen Stelle wieder fortsetzen.
Zum aktivieren des zeitversetzten Fernsehens drücken die SHIFT-Taste. Das
Fernsehprogramm wird nun pausiert
Mit der Taste
Mit den Tasten
spulen, wie Sie es vom DVD-Player oder Video-Player gewohnt sind.
Wenn Sie zum aktuellen (live ausgestrahlten) Fernsehbild wechseln wollen,
drücken Sie ein Mal die Taste
Sie haben hier die Möglichkeit, das soeben angeschaute Programm auf dem
USB-Datenträger zu speichern
34 DE AVANIT FYN-BOX
(PLAY) können Sie das Fernsehprogramm wieder fortsetzen.
und können Sie innerhalb des Fernsehprogramms
.
Bedienung
Aufnahme programmieren
Ö EPG-Taste drücken, um die elektronische Programmzeitschrift zu öffnen.
Ö Sendungen auswählen und direkt mit der grünen Funktionstaste Ihrem
Ereignistimer hinzufügen.
Die Sendung wird automatisch aufgenommen und auf dem angeschlossenen
USB-Datenträger gespeichert.
Laufendes Fernsehprogramm aufnehmen
Ö Taste RECORD drücken.
Ö Taste
Die Aufnahme wird gestoppt.
drücken.
Der Videotext wird (je nach eingestelltem Aufnahme-Typ) bei
einer Aufnahme automatisch mitaufgenommen.
Bei der Wiedergabe kann dieser mit der gelben Videotext-
Taste aufgerufen werden.
Während eine Sendung aufgenommen wird, können Sie ein
anderes Programm des selben Transponders anschauen,
ohne dass die Aufnahme dadurch gestört wird:
Ö Taste OK drücken
In der Programmliste werden nur die Programme angezeigt,
die Sie anschauen können, ohne die Aufnahme zu stören.
Sie können sogar eine weitere Aufnahme auf demselben
Transponder starten und ein drittes Programm desselben
Transponders zeitgleich anschauen.
Aufnahme abspielen
Ö Taste PVR drücken
• Ein Fenster mit den bisherigen Fernseh-Aufnahmen öffnet sich.
Ö Aufnahme auswählen und mit OK bestätigen.
• Die Aufnahme wird abgespielt.
Dies ist auch während einer laufenden Aufnahme bzw.
während des zeitversetzten Fernsehens möglich.
AVANIT FYN-BOX DE 35
Bedienung
Dateien vom USB-Datenträger abspielen / anzeigen
Ö Öffnen Sie den USB-Manager durch drücken der Taste USB.
Ö Wählen Sie mit den Tasten
Musik).
• In der Ordnerstruktur werden jetzt nur die Dateien angezeigt, die dem
gewünschten Dateityp entsprechen.
Ö Wählen Sie nun die Datei aus, die sie abspielen möchten und bestätigen
Sie durch drücken der Taste OK.
und eine n gewünschte Dateityp aus (z.B.
Recall
-Taste drücken, um eine Liste der zuletzt gesehenen Programme
aufzurufen.
Elektronische Programmzeitschrift (EPG)
Ö EPG-Taste drücken, um die elektronische Programmzeitschrift zu öffnen.
Die elektronische Programmzeitschrift bietet Ihnen die gleichen Informationen
wie Ihre gedruckte Programmzeitschrift (Abfolge der zukünftigen Sendungen;
weiterführende Infos).
Sie können im EPG markierte Sendungen direkt mit der
grünen Funktionstaste Ihrem Ereignistimer hinzufügen.
Damit entfällt das aufwändige Programmieren des Datums, der
Uhrzeit, …
Mit der roten Funktionstaste können Sie zwischen der
Ansicht des Wochen-EPG und Tages-EPG hin und her
schalten.
Senderliste
Ö OK-Taste drücken, um die Senderliste aufzurufen.
Mit den Tasten PAGE+ und PAGE- können Sie Seitenweise
durch die Senderliste blättern.
36 DE AVANIT FYN-BOX
Bedienung
Kanäle nach Genres filtern
Ö OK-Taste drücken, um die Senderliste aufzurufen.
Ö Rote Funktionstaste drücken.
• Sie können die Programmliste nun nach verschiedenen Genres filtern
(Vollprogramm, Nachrichten, Unterhaltung, Kinder, Musik, Kultur).
• Wählen Sie dazu mit den Tasten
und das entsprechende Genre
und bestätigen Sie mit der Taste OK.
Favoriten-Liste
Ö FAV-Taste drücken, um eine Liste Ihren Lieblingssender aufzurufen.
Programm suchen
Ö OK-Taste drücken, um die Senderliste aufzurufen.
Ö Gelbe Funktionstaste drücken um die Programme alphabetisch zu
sortieren.
Nun können Sie mit den Tasten
gesuchten Programms markieren und mit OK-bestätigen.
und den Anfangsbuchstaben des
Radio hören
Ö TV/R-Taste drücken, um Radiosender aufzurufen.
Die Bedienung funktioniert hier genau gleich, wie bei den
Fernsehprogrammen.
AVANIT FYN-BOX DE 37
Bedienung
Video-Format ändern
Ö DISPLAY-Taste drücken, um die Auflösung zu ändern,.
Videotext
Ö TXT-Taste drücken.
Untertitel
Ö SUB-Taste drücken.
Audiofunktion
Ö AUD-Taste drücken, um in das Audio-Menü zu gelangen
Hier können Sie einstellen, auf welche Art das Audio-Signal übertragen wird:
• Stereo: das Stereo-Signal wird unverändert übertragen
• Links: nur der linke Audiokanal wird übertragen
• Rechts: nur der rechte Audiokanal wird übertragen
Sleep-Timer
Ö SLEEP-Taste drücken, um einen Ausschaltzeitpunkt einzustellen.
oder -Taste so oft drücken, bis die gewünschte Zeitdauer erscheint,
Ö
oder bis Sie eine Ausschaltzeit einstellen können
Ö Mit OK bestätigen.
38 DE AVANIT FYN-BOX
Bedienung
Programm-Informationen
Ö INFO-Taste drücken, um zusätzliche Informationen zum Programm
anzuzeigen.
Ö INFO-Taste erneut drücken, um detaillierter Informationen zum Programm
aufzurufen.
Bietet ein Sender keine Zusatzinformationen zum Programm
an, bleibt das Textfeld leer.
Receiver ein- und ausschalten
Ö Um den Receiver mit der Fernbedienung ein- und auszuschalten, drücken
Sie die
-Taste.
Lautstärke ändern
Ö Ändern Sie die Lautstärke mit den Tasten VOL- und VOL+.
Programme umschalten
Ö Um auf ein anderes Programm umzuschalten, geben Sie über den
Ziffernblock die Nummer des gewünschten Programms ein, oder
Ö Drücken Sie die Tasten CH+ oder CH-.
Ton abschalten
Ö Drücken Sie die -Taste, um den Ton abzuschalten uund wieder
anzuschalten.
AVANIT FYN-BOX DE 39
Update
Update
Update über USB
Ö Suchen Sie die Update-Datei auf der Internetseite avanit.tv und speichern
Sie diese auf einem USB-Datenträger.
Ö Speichern Sie die Datei auf Ihren USB-Datenträger.
Ö Schließen Sie den Datenträger an Ihren Receiver an.
Ö Schalten Sie den Receiver aus und wieder an
Das Update startet automatisch.
40 DE AVANIT FYN-BOX
Info zu USB-Speichermedien
Info zu USB-Speichermedien
USB-Stick
Generell können USB-Sticks verwendet werden. Es muss jedoch
sichergestellt werden, dass die Lese- und Schreibgeschwindigkeit des USBSticks höher als 12 MByte/s ist.
Bei zu geringer Lese- und Schreibgeschwindigkeit können bei Aufnahmen
Probleme (Ruckeln, Standbilder) auftreten.
Der interne Speicher (Puffer, Buffer) des USB-Sticks wird dabei überlastet.
Die Aufnahme stockt dann für einen kurzen Augenblick. Sobald die Daten aus
dem internen Speicher verarbeitet sind, läuft die Aufnahme weiter.
USB-Festplatte 2,5“ (Zoll)
USB-Festplatten mit 2,5” Größe werden in der Regel über den USB-Anschluss
mit Strom versorgt.
Prüfen Sie die Stromaufnahme Ihrer Festplatte (Bedienungsanleitung der
Festplatte), da die Receiver von AVANIT einen Strom von maximal 500 - 600
mA abgeben.
Liegt die Stromaufnahme der Festplatte höher, muss diese mit einem
externen Netzteil mit Strom versorgt werden.
Wenn das nicht möglich ist können programmierte Aufnahmen zum Teil nicht
ausgehführt werden, bzw. sind fehlerhaft.
USB-Festplatte 3,5“ (Zoll)
USB-Festplatten mit 3,5” Größe verfügen über eine eigene
Spannungsversorgung.
Daher werden Festplatten dieser Größe für den Betrieb zusammen mit den
Receivern von AVANIT empfohlen.
Liste kompatibler USB-Speichermedien
Eine Liste der geprüften USB-Speichermedien finden Sie auf der Internetseite
www.avanit.tv
AVANIT FYN-BOX DE 41
Info zu USB-Speichermedien
Prüfen der Lese- und Schreibgeschwindigkeit
Sie können die Lese- und Schreibgeschwindigkeit Ihres USBSpeichermediums mit verschiedenen Programmen testen.
Die Lese- und Schreibgeschwindigkeit Ihres Datenträgers darf
12 MByte/s nicht unterschreiten um eine fehlerfreie Funktion zu
gewährleisten.
Dateisystem
Der Receiver unterstützt die Dateisysteme ext2, FAT32und NTFS
Partitionen auf dem Datenträger
Der Speicher eines USB-Datenträgers kann in mehrere Teile – sogenannte
Partitionen – aufgeteilt werden.
Smart empfiehlt, mindestens zwei Partitionen auf dem Datenträger anzulegen,
wobei die Aufnahme-Partition ausschließlich für Aufnahmen am Receiver
genutzt wird.
Die Aufnahme-Partition sollte 250GB nicht übersteigen, um die Einlesezeit
der Daten gering zu halten.
Die Festplatte läuft bei Aufnahmen stabiler, wenn KEINE der Partitionen auf
dem Datenträger 400GB übersteigt. Forrmatieren Sie zum Beispiel eine
1TB-Festplatte folgendermaßen:
1. Partition: 250GB; 2. Partition: 375GB; 3. Partition: 375GB
Nutzen Sie die zweite (oder dritte) Partition auf dem
Datenträger, um Aufnahmen zu archivieren. Schließen Sie
dazu den externen Datenträger an Ihren PC an und
verschieben sie die entsprechenden Aufnahmen auf die zweite
Partition.
So verfügen Sie auf der ersten Partition immer über genügend
Speicherplatz, und haben die Möglichkeit die erste Partition
von Zeit zu Zeit zu bereinigen (z.B. defragmentieren).
Speicherbedarf bei Aufnahmen
Ö SD Aufnahmen benötigen ca. 40 MB pro Minute (2,5 GB / Stunde).
Ö HD Aufnahmen benötigen ca. 120 MB pro Minute (7,0 GB / Stunde).
42 DE AVANIT FYN-BOX
Info zu USB-Speichermedien
r
Störungsbehebung USB
Symptom Mögliche Ursache Abhilfe
Aufnahme ruckelt,
Standbild
Aufnahme stoppt
vorzeitig
Datenträger läuft bei
programmiertem Time
nicht an
Datenträger wird nicht
erkannt
Festplatte läuft weiter,
obwohl Receiver im
Standby ist
unzureichende Lese- und
Schreibgeschwindigkeit
des Datenträgers: der
interne Speicher (Buffer)
des USB-Sticks wird
überlastet.
Datenträger/
Dateisystem beschädig
Datenträger voll
Kein Speicherplatz mehr
zur Verfügung
2,5“ Festplatte mit zu
hohem Strombedarf
Erste Partition auf dem
Datenträger über 250GB
Datenträger nicht mit
dem Receiver
kompatibel, nicht
unterstütztes
Dateisystem,
unzureichende Lese- und
Schreibgeschwindigkeit
Kabelverbindung defekt
Festplatte unterstützt
keine Standby-Funktion
Lese- und
Schreibgeschwindigkeit
prüfen
Fehlerprüfung unter Windows
durchführen
Datenträger bereinigen,
Datenträger unter Windows
defragmentieren
Stromaufnahme der
Festplatte prüfen, ggf.
anderen Datenträger
benutzen
Datenträger neu
partitionieren;
Erste Partition mit max.
250GB
*Liste der geprüften USBSpeicher-medien:
www.avanit.tv.de
USB-Kabel prüfen
Technische Daten der
Festplatte prüfen
AVANIT FYN-BOX DE 43
Anschluss an ein Unicable-System
Anschluss an ein Unicable-System
Die Funktion Unicable funktioniert nur dann, wenn die Struktur
der Empfangsanlage, bzw. deren Komponenten entsprechend
vorbereitet wurden, d.h. wenn ein funktionsfähiges UnicableSystem vorhanden ist.
Der digitale Satelliten-Receiver FYN-BOX ermöglicht es, anstelle der
verschiedenen LNB-Frequenzen den Empfangsmodus auf den UnicableStandard umzustellen. Damit ist es möglich, je nach Anlagentyp bis zu acht
Receiver unabhängig voneinander an nur eine Stammleitung anzuschließen.
Um das zu erreichen muss an jedem Receiver im Einstellungsmenü ein
eigener ZF-Kanal und eine dazugehörige Frequenz einge stellt werden.
Die Zuordnung von Kanälen und Frequenzen ist abhängig vom LNB- bzw.
Multischalter-Hersteller.
Das Datenblatt und die technische Dokumentation Ihres LNB und/oder
Multischalters enthalten eine Zuordnungstabelle ähnlich der folgenden.
Zuordnungstabelle ZF-Kanäle und Frequenzen
Receiver ZF-Kanal Beispiel-Frequenz [MHz] Frequenz [MHz]
Receiver 1 1 1284
Receiver 2 2 1400
Receiver 3 3 1516
Receiver 4 4 1632
Receiver 5 5 1748
Receiver 6 6 1864
Receiver 7 7 1980
Receiver 8 8 2096
Tragen Sie in der letzten Spalte der Tabelle die Frequenzen
Ihrer Empfangsanlage nach, damit Sie immer alle relevanten
Informationen auf einen Blick haben.
Als Daumenregel gilt: höchste Frequenz > kürzester Kabelweg
44 DE AVANIT FYN-BOX
Anschluss an ein Unicable-System
Einstellen der ZF-Kanäle und Frequenzen
Ö Menü Installation Æ Antenneneinstellung öffnen.
Ö Menüpunkt LNB Frequenz auswählen und dort Uni A(9750-10600) oder
Uni A(10200) auswählen und mit OK bestätigen..
Ö ZF-Kanal (IF Channel) einstellen
(bei Kanal "1" beginnen; je einen der ZF-Kanäle in aufsteigender
Reihenfolge den angeschlossenen Receivern zuweisen).
Ö Menüpunkt Center Freq auswählen und die zum ZF-Kanal zugehörige
Frequenz (siehe Zuordnungstabelle) einstellen.
Ö Die Pegelanzeigen "Signalstärke" und "Signalqualität" schlagen bei der
korrekt eingestellten Frequenz sofort aus.
Ö Einstellungen speichern.
Verwenden Sie die Einstellung Uni A für Astra 19,2E und
Uni B für HotBird 13E
AVANIT FYN-BOX DE 45
Reinigen
Reinigen
Gefahr eines Stromschlags!
Es darf keine Flüssigkeit in den Receiver gelangen.
Receiver niemals mit einem nassen Tuch reinigen
Vor dem Reinigen Netzstecker aus der Netzsteckdose
ziehen.
Achtung!
Keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder
Verdünnung verwenden.
Ö Gehäuse des Receivers mit einem trockenen Tuch reinigen.
Außerbetriebnahme und Einlagerung
Ö Receiver und angeschlossene Geräte von der Stromversorgung trennen.
Ö Alle angeschlossenen Kabel herausziehen.
Ö Batterien aus der Fernbedienung nehmen.
Ö Receiver, Kabel und Fernbedienung in Originalverpackung legen.
Ö Receiver und Zubehörteile an einem trockenen und staubfreien Ort lagern.
Ö Receiver vor Frost schützen.
46 DE AVANIT FYN-BOX
Störungsbehebung
Störungsbehebung
Symptom Mögliche Ursache Abhilfe
Display leuchtet
nicht.
Kein Ton oder
Bild, die LED am
Receiver
leuchtet.
Kein Ton oder
Bild.
Das TV-Gerät
zeigt kein Bild
an.
Bild nur
schwarzweiß
und/oder
synchronisiert
nicht richtig.
Die Fernbedienung
funktioniert nicht.
Anzeige
„Kurzschluss,
bitte prüfen Sie
das Kabel“ auf
dem
Fernsehschirm
Bei Bedarf wird für den Receiver neue Betriebssoftware veröffentlicht. Diese
kann ganz einfach über Satellit geladen werden. Sollte sich eine Fehlfunktion
trotzdem nicht beseitigen lassen, wenden Sie sich an Ihren Fachhändler.
Das Stromkabel ist nicht
eingesteckt.
Der Receiver ist im
Standby-Betrieb.
Kein oder nur ein
schwaches Signal.
Das System ist nicht
korrekt angeschlossen.
Der Fernseher wurde
nicht in den AV-Modus
geschaltet
Das Video-Format Ihres
Receivers ist nicht korrekt
eingestellt
Die Batterien sind
verbraucht.
Die Fernbedienung ist
falsch ausgerichtet.
Kurzschluss am
Antenneneingang.
Schließen Sie das Stromkabel an
die Netz-Steckdose an.
Drücken Sie die POWER-Taste,
um den Receiver einzuschalten.
Prüfen Sie die Kabelverbindungen zum Receiver und
vom Receiver zu den
angeschlossenen Geräten und
befestigen Sie sie nötigenfalls.
Prüfen Sie den Anschluss des
Kabels und befestigen Sie es ggf.
Fernseher in den AV-Modus
schalten
Passen Sie die Fernsehnorm des
Receivers der des TV-Geräts an.
Ersetzen Sie die Batterien durch
frische.
Richten Sie die Fernbedienung
auf die Vorderseite des
Receivers.
Ziehen Sie den F-Stecker vom
LNB-Eingang ab und prüfen Sie
diesen.
Vergewissern Sie sich, dass Ihre
Antennenanlage ordnungsgemäß
installiert ist.
AVANIT FYN-BOX DE 47
Entsorgung
Entsorgung
Achtung!
Receiver und die Batterien keinesfalls in den normalen
Hausmüll werfen.
Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindeverwaltung
nach Möglichkeiten einer umwelt- und sachgerechten
Entsorgung des Geräts. Geben Sie verbrauchte Batterien bei
einer Sammelstelle ab.
Das WEEE-Symbol auf dem Produkt oder seiner Verpackung
weist darauf hin, dass es sich bei diesem Produkt um ein
elektrisches oder elektronisches Gerät handelt. Entsorgen Sie
dieses Gerät nicht über den Hausmüll, sondern bringen Sie es
zu Ihrer örtlichen kommunalen Sammelstelle (Recycling-Hof).
Durch Ihren Beitrag zur Entsorgung dieses Produkts schützen
Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Materialrecycling hilft, den Verbrauch von Rohstoffen zu
verringern.
Helfen Sie mit, die Umwelt zu erhalten, in der wir leben!
48 DE AVANIT FYN-BOX
Technische Daten
Technische Daten
LNB und Tuner-Eingang
F-Buchse IEC 169-24
Eingangsfrequenzbereich 950 MHz ~ 2150 MHz
Eingangspegelbereich -65 dBm bis -25 dBm
LNB-Versorgungsstrom 3/18 V, max. 400 mA
LNB-Steuersignal 22KHz+/-2KHz, 0.6Vpp+/-0.2V
DiSEqC-Steuerung volle DiSEq-Unterstützung
Demodulator
Front-End-Modul QPSK, 8PSK
Eingangsdatenrate 2~45MS/s
Video-Dekoder
Videoauflösung (Videoformat) 1920 x 1080i, 1280 x 720p HD
video,720 x 480p, 720 x 480i, 720 x
576i, 720 x 576p SD video
Bildschirmformat 4:3, 16:9
.
Fernbedienung
Reichweite bis 7 m
Batterien 2x Typ AAA
Netzteil
Stromverbrauch im Standby unter 1 W
Netzspannung 175 - 250 V ~, 50/60 Hz
AVANIT FYN-BOX DE 49
Garantie
Anschlüsse
Digitaler Tuner-Eingang (LNB-IN) IEC 169-24
Tuner-LOOP THROUGH (LNB-OUT) IEC 169-24
Audio-Ausgang 1 x Coax digital Audio
USB-Anschluss Typ A
Videoausgang 1 x Scart-Buchse (EURO AV)
Temperatur
Betriebstemperatur 0° C bis +40° C
Lagerungstemperatur -40° C bis +65° C
Abmessungen und Gewicht
Breite 180 mm
Höhe 35 mm
Tiefe 120 mm
Gewicht ca. 0,25 kg
Garantie
Die Gewährleistung für den digitalen HDTV Satelliten-Receiver AVANIT FYNBOX der smart electronic GmbH entspr icht den gesetzlichen Bestimmungen
zum Zeitpunkt des Erwerbs.
Hersteller
smart electronic GmbH
Industriestraße 29
78112 St. Georgen
Germany
Service Hotline: 00 49 1805 / 93 52 11 (0,14 €/min. vom deutschen Festnetz)
Telefax: 00 49 7724 / 94 78 333
E-Mail: info@avanit.tv
Internet: www.avanit.tv
50 DE AVANIT FYN-BOX
Konformitätserklärung
Konformitätserklärung
Die smart electronic GmbH, Industriestraße 29, 78112 St. Georgen, Germany
erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden
Richtlinien und Normen:
• Niederspannungsrichtlinie 2006/95/EG
• EN 60 335-1
• EN 60 335-2-15
• Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG
• EN 55 013:2001
• EN 55 020
• EN 61 000-3-2:2000
• EN 61 000-3-3:1995+A1:2001
• EN 61 938
• Gerätetyp/Type: Digitaler HDTV Satelliten-Receiver
smart electronic GmbH
AVANIT FYN-BOX DE 51
HDTV Satelliten-Receiver
FYN-BOX
Stand 13/09/2010
Zusatzanleitung FYN-Zone
Vorwort
Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für den HDTV Satelliten-Receiver AVANIT FYNBOX entschieden haben.
Lesen Sie die Bedienungsanleitung des AVANIT FYN-BOX sorgfältig durch,
bevor Sie diesen Receiver in Betrieb nehmen.
Diese Bedienungsanleitung hilft Ihnen beim
bestimmungsgemäßen,
sicheren und
vorteilhaften
Gebrauch des HDTV Satelliten-Receivers AVANIT FYN-BOX.
Jede Person, die diesen Receiver
montiert,
anschließt,
bedient,
reinigt oder
entsorgt,
muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis
genommen haben.
Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers
auf.
Wir wünschen Ihnen nun viel Freude mit Ihrem AVANIT FYN-BOX.
Ihre smart electronic GmbH
AVANIT FYN-BOX 2
Inhaltsverzeichnis
Inhaltsverzeichnis
FYN-Zone...........................................................................................................4
1. Herstellen der W-LAN Verbindung.................................................................4
1.1 Zugriff auf die FYN-Zone-Funktionen.....................................................................4
1.2 W-LAN Router installieren......................................................................................5
2. FYN-Zone-Funktionen....................................................................................7
2.1 Youtube-Videos.......................................................................................................7
2.2 InternetRadio..........................................................................................................9
2.3 Spiele....................................................................................................................10
3. VFTP.............................................................................................................11
4. Samba..........................................................................................................15
4.1 Samba Verbindung einrichten...............................................................................15
4.2 Samba Verbindung mittels USB-Menü nutzen.....................................................16
AVANIT FYN-BOX 3
Inhaltsverzeichnis
FYN-Zone
Aktivieren Sie die FYN-Zone im Menü Systemeinstellung
Systemmenü FYN-Zone.
Sie können die FYN-Zone nur dann nutzen, wenn Sie einen
kompatiblen W-LAN Stick in den USB-Anschluss gesteckt
haben, diesen finden Sie unter www.Fynbox.tv
Mit einem USB-Hub haben Sie trotz Anschluss eines W-LAN
Sticks die Möglichkeit, USB-Speichermedien anzuschließen.
In der FYN-Zone stehen Ihnen folgende Funktionen zur Verfügung:
Youtube-Videos
InternetRadio
Spiele
1. Herstellen der W-LAN Verbindung
1.1 Zugriff auf die FYN-Zone-Funktionen
Zunächst müssen Sie sicherstellen, dass die DHCP-Funktion an geschaltet
ist. Überprüfen Sie dies im Menü der FYN-Zone, drücken Sie OK. Wählen Sie
die Option Netzwerkeinstellungen ebenfalls mit OK (Abb.1). Fahren Sie fort
indem Sie auf die Servereinstellungen mit OK zugreifen.
Abbildung 1: Zugriff auf die Netzwerkeinstellungen über die FYN-Zone
AVANIT FYN-BOX 4
Inhaltsverzeichnis
Folgend den Menüpunkt IP-Situation mit OK auswählen, hier sehen Sie ob
DHCP aktiviert ist. Mit der grünen Funktionstaste schalten Sie DHCP ein
und auch aus (Abb. 2).
Abbildung 2: DHCP einschalten
1.2 W-LAN Router installieren
Kehren Sie mit der Taste Exit in das Menü Servereinstellungen zurück, hier
gibt es folgende Auswahlmöglichkeiten.
IP Situation
Router suchen
Um einen W-LAN Router einzurichten mit OK den Menüpunkt Router suchen
aufrufen. Die gefundenen Router werden aufgelistet, darunter auch Ihr Router.
Wählen Sie Ihren W-LAN Router mit den Tasten und aus, bestätigen Sie
mit OK. Die Anfrage nach dem dazugehörigen Passwort wird eingeblendet
(Abb.3). Drücken Sie OK und geben Sie Ihr Passwort ein, wiederholen Sie
dies in der Spalte W-LAN Passwort Wiederholung.
AVANIT FYN-BOX 5
Inhaltsverzeichnis
Abbildung 3: Eingabe Passwortes
Verlassen Sie mit Exit den Passwort Bereich, bis Sie zurück im Menü
Servereinstellungen sind. Ihr Gerät verbindet sich, wählen Sie die
Option IP Situation, nach ca. 30 Sekunden sehen Sie welche
Adressdaten die Box zugeteilt bekommt (Abb. 2).
Achtung!
Die Speicherung der Daten erfordert einen Neustart der
Box. Ziehen Sie hierfür nach erfolgreicher Zuweisung der
Adressdaten den Stromstecker und schalten Sie das Gerät
wieder ein. Ein herkömmliches Aus- und Einschalten der
Box erfüllt diese Funktion nicht.
Die W-LAN Verbindung ist aktiv. Zur Überprüfung der W-LAN Verbindung,
rufen Sie das Menü IP Situation mit OK auf. Hier sehen Sie die ausführlichen
Adressdaten (Abb. 2).
AVANIT FYN-BOX 6
FYN-Zone
2. FYN-Zone-Funktionen
In die FYN-Zone gelangen Sie über das Hauptmenü, navigieren Sie auf die
FYN-Zone und treten Sie mit der OK Taste ein.
Ihre FYN-Zone bietet folgende attraktive Anwendungen:
2.1 Youtube-Videos
2.2 InternetRadio
2.3 Spiele
In die Anwendungen gelangen Sie ebenfalls mit OK.
2.1 Youtube-Videos
Mit Wahl der Funktion Youtube-Videos erscheint ein Fenster mit
verschiedenen Videokategorien. Ländereinstellungen sowie die Auswahl
der Videoauflösung sind in diesem Menü ebenfalls möglich (Abb. 4).
Abbildung 4: Optionen für Youtube-Videos
AVANIT FYN-BOX 7
Um die Youtube-Videos nach Herkunftsland zu sortieren empfehlen wir,
zuerst Ihr gewünschtes Land, durch Drücken der roten Funktionstaste
auszuwählen. Navigieren Sie mit den Tasten und , bestätigen Sie
Ihre Auswahl mit OK. In den verschiedenen Genres finden Sie nun Videos
zu Ihrem gewählten Land.
Wenn Sie sich für ein Genre entscheiden, wird die zugehörige Videoliste
geladen. Um ein Video anzusehen mit OK bestätigen. In der Liste blättern Sie
mit der grünen Funktionstaste.
Eine Suchfunktion für Youtube-Videos finden Sie in der Liste der Genres an
zehnter Position. Bestätigen Sie mit OK um in die Suchmaske zu kommen,
den Suchbegriff eingeben und ebenfalls bestätigen.
Die Qualität der Videos hängt u.a. von der Auflösung ab, Sie haben die
Möglichkeit zwischen HD und SD auszuwählen. Drücken Sie die grüne
Funktionstaste um in das Menü zu gelangen (Abb.5).
HD entspricht einer hoch auflösenden Videoqualität, SD hat hingegen eine
geringere Qualität, jedoch bietet SD gerade bei langsameren
Internetverbindungen spürbar schnellere Ladezeiten. Wählen Sie mit den
Tasten und , bestätigen Sie mit OK.
Abbildung 5: Auswahl der Videoauflösung HD/SD
AVANIT FYN-BOX 8
FYN-Zone
2.2 InternetRadio
Eine weitere Anwendung der Box ist das InternetRadio. Wählen Sie auch
das InternetRadio über das Menü der FYN-Zone mit OK. Zunächst
erscheint ein Fenster mit den Optionen Top 100 und
Ländereinstellungen (Abb.6).
Abbildung 6: Optionen für das InternetRadio
Laden Sie die Option Top100, so erhalten Sie eine Liste mit den 100
beliebtesten Radiostationen verschiedenster Länder.
Wählen Sie hingegen die Option Ländereinstellungen, erhalten Sie eine
Länderliste (Abb.7). Bitte mit der OK Taste Ihr bevorzugtes Land
bestätigen. Sie erhalten nun eine auf Ihr Land angepasste Auflistung an
Radiosendern.
Drücken Sie OK in der Auswahlliste um einen Radiosender Ihrer Wahl
zuhören. Mit Exit kehren Sie zurück zur Auswahlliste.
AVANIT FYN-BOX 9
Abbildung 7: Länderliste
2.3 Spiele
In die Anwendung Spiele gelangen Sie ebenfalls über das FYN-Zone
Menü. Wählen Sie ein Spiel mit den Tasten und aus, bestätigen Sie
Ihre Auswahl mit OK (Abb. 8). Um ein Spiel zu verlassen Exit drücken.
Abbildung 8: Auswahl FYN-Zone Spiele
AVANIT FYN-BOX 10
FYN-Zone
3. VFTP
Die Software VFTP erlaubt es Ihnen Musik, Film und Bilder aus einem
externen Netzwerk zu laden und über den Receiver abzuspielen. Dazu
ermöglicht Ihnen VFTP Daten aus einem anderen Netzwerk kurzzeitig
abzuspeichern. Die Daten werden nur für die Dauer der aktuellen Nutzung
gespeichert.
Rufen Sie über die FYN-Zone die Netzwerkeinstellungen mit OK auf
(Abb.9).
Abbildung 9: Auswahl im FYN-Zone-Bereich
Vom Menüfenster der Netzwerkeinstellungen, wählen Sie nun mit den
und Tasten die Option VFTP (Abb.10) aus und bestätigen Sie erneut
mit OK.
Hier angekommen, erscheint ein neues Fenster (Abb.11), Sie werden
nach Ihrer FTP Adresse, TCP Port, Ihrem Benutzernamen und Passwort
gefragt. Den TCP Port bitte nicht verändern. Bestätigen Sie Ihre
sorgfältige Eingabe, mit Drücken der roten Funktionstaste, die
Verbindung wird hergestellt.
AVANIT FYN-BOX 11
Abbildung 10: VFTP im Menü Netzwerkeinstellungen wählen
Abbildung 11: VFTP Einstellungen
AVANIT FYN-BOX 12
FYN-Zone
Nachdem die Verbindung steht, öffnet sich ein neues Menüfenster
(Abb.12). Hier finden Sie alle verfügbaren Dateien. Mit den Tasten und
navigieren Sie im oberen horizontalen Menü. Die verfügbaren Dateien im
Hauptfenster sind von der im oberen Menü gewählten Kategorie abhängig.
Mit den Tasten und wählen Sie die gewünschte Datei im
Hauptfenster aus.
Abbildung 12: Menüfenster des VFTP
Wählen Sie eine Datei mit OK, ein Downloadfenster öffnet sich. Sie
werden gefragt wo die Datei gespeichert werden soll. Sie können mit den
und Tasten zwischen zwei Möglichkeiten wählen. Entscheiden Sie sich
für den Zwischenspeicher mem, wenn Sie keinen zusätzlichen Speicher
an die Box angeschlossen haben. Für größere Dateien empfehlen wir,
über einen USB-Hub einen weiteren Speicher anzuschließen. In dem Fall
wählen Sie USB zum Speichern der Datei aus (Abb.13).
AVANIT FYN-BOX 13
Abbildung 13: Speichern der Datei
Bestätigen Sie mit OK, nun startet das Gerät die Datei zu speichern.
Beantworten Sie im Anschluss die Frage, ob Sie die Datei abspielen
möchten mit Ja (Yes) (Abb.16). Zur Auswahl Ihrer Antwort nutzen Sie die
und Tasten und drücken OK. Bei größeren Dateien, die via USB
gespeichert wurden, erscheint diese Frage nicht. Die entsprechende
Dateien bitte über das USB-Menü aufrufen (Kapitel 4.2).
Abbildung 16: Abspielen der Datei
AVANIT FYN-BOX 14
FYN-Zone
Achtung bei Speicherung im mem!
Wenn Sie dieses Menü verlassen und im mem gspeichert
haben, erlischt die „Zugriffserlaubnis“ auf die Datei, d.h. Sie
können nicht mehr auf die geladene Datei zurückgreifen
ohne diese erneut herunterzuladen.
4. Samba
4.1 Samba Verbindung einrichten
Die Software Samba ermöglicht Ihnen, eine direkte Verbindung mit Ihrem
Heimnetzwerk herzustellen. Somit ist es möglich auf Musik, Film und Bilder in
Ihrem Netzwerk zuzugreifen. Samba läuft vollständig auf der Box, auf Ihrem
Computer muss keine Software installiert werden.
Rufen Sie über die FYN-Zone die Netzwerkeinstellungen mit OK auf.
Abbildung 14: Samba-Einstellungen aufrufen
AVANIT FYN-BOX 15
Vom Menüfenster der Netzwerkeinstellungen, wählen Sie nun mit den
und Tasten die Option Samba Einstellungen (Abb.14) aus und
bestätigen Sie erneut mit OK.
Hier angekommen, erscheint ein neues Fenster (Abb.15), die Felder IP
Adresse, Benutzernamen und Passwort ausfüllen. Im Feld IP Adresse die
IP Ihres PC und den Namen Ihres freigegebenen Ordners im
Heimnetzwerk angeben (IPAdresse/Ordnername). Benutzerrechte und
Passwort legen Sie falls gewünscht in den Ordneroptionen Ihres
Computers an. Ansonsten genügt die Angaben des Benutzernamens
Gast, ohne Passwort. Das Feld Einschalten mit den Tasten und auf
Yes stellen. Das Menü mit Exit verlassen, die Daten sind fortan
gespeichert.
Abbildung 15: Verbindung mit Samba herstellen
4.2 Samba Verbindung mittels USB-Menü nutzen
Das USB-Menü
Um die Vorteile von Samba zu nutzen im Hauptmenü die USBEinstellungen aufrufen. Fahren Sie fort indem Sie das USB-Menü
auswählen, bestätigen Sie jeweils mit OK.
AVANIT FYN-BOX 16
FYN-Zone
Nun öffnet sich ein neues Menüfenster (Abb.16), hier finden Sie alle
verfügbaren Verzeichnisse und Dateien, der mit der Box verbundenen
Speichermedien. Mit den Tasten und navigieren Sie im oberen
horizontalen Menü. Die verfügbaren Dateien im Hauptfenster sind von der
im oberen Menü gewählten Kategorie abhängig. Mit den Tasten und
wählen Sie die gewünschten Inhalte im Hauptfenster aus. Um im
Ordnerverzeichnis Ihres verbundenen Speichers eine Ebene tiefer zu
gelangen mit OK bestätigen, die Taste Exit führt Sie jeweils um eine
Verzeichnisebene nach oben.
Abbildung 15: Auswahl und Verzeichnisebenen im USB-Menü
Um eine Datei abzuspielen mit OK auswählen. Mit Exit kehren Sie zurück
in das USB-Menü.
Mit den Funktionstasten Ihrer Fernbedienung haben Sie im USB-Menü
folgende Bedienungsmöglichkeiten:
Blaue Funktionstaste
Ablaufreihenfolge der Dateien (One, Random, All, All Loop, One Loop).
Grüne Funktionstaste
Hilfe zu den USB Funktionen, mit Exit verlassen Sie die Hinweise.
Gelbe Funktionstaste
Zum Update der Softwareversion Ihrer Box, im Menüpunkt Sofware.
(Datei muss zuvor auf einem Ihrer verfügbaren Speicher abgelegt werden)
AVANIT FYN-BOX 17
Rote Funktionstaste
Funktion zum Erstellen von Musik-.Playlisten
Der USB-Manager
Zugriff über das Hauptmenü USB-Einstellungen mit OK bestätigen, nun
USB-Manager ebenfalls mit OK bestätigen. Mit Hilfe des USB-Managers
können Sie die Daten, die Sie über Ihr Netzwerk/Speichermedium beziehen
umbenennen und löschen.
Mit den Tasten und navigieren Sie im oberen horizontalen Menü. Die
verfügbaren Dateien im Hauptfenster sind von der im oberen Menü gewählten
Kategorie abhängig. Mit den Tasten und wählen Sie die gewünschten
Inhalte im Hauptfenster aus. Um im Ordnerverzeichnis Ihres verbundenen
Speichers eine Ebene tiefer zu gelangen mit OK bestätigen, die Taste Exit
führt Sie jeweils um eine Verzeichnisebene zurück.
Abbildung 16: Fuktionen im Menü USB-Manager
Blaue Funktionstaste
Löschen von Dateien
Grüne Funktionstaste
Medium formatieren, benutzen Sie diese Funktion mit Vorsicht!
Gelbe Funktionstaste
USB Werkzeug dient zur Erstellung von Ordnern sowie zum Setzen von
Aufnahmepfaden. So können Sie Filme z.B. direkt auf einem
freigegebenen Pfad in Ihrem Netzwerk oder auf einem via USB-Hub
AVANIT FYN-BOX 18
FYN-Zone
angeschlossenen Speichermedium speichern. Um den Aufnahmepfad auf
Ihren gewünschten Speicher zu setzen, den Speicher mit der OK Taste
auswählen und die gelbe Funktionstaste drücken, Frage mit Ja
bestätigen.
Rote Funktionstaste
Dient zum Umbenennen von Dateien
Verlassen Sie den USB-Manager mit Exit, um in das Hauptmenü
zurückzukehren.
AVANIT FYN-BOX 19
Loading...
