2020.01–1

Содержание:

1. Наименование компонентов

1.1. Внутренние блоки ………………………………………………………………………………………………………………

1.2. Наружные блоки………………………………………………………………………………………………………..………..

2. Инструкция по эксплуатации

2.1. Правила использования ……………………………………………………………………………………………………….

2.2. Сервисное обслуживание и прочие работы ………………………………………………………………………………..

2.3. Управление кондиционером ………………………………………………………………………………………………….

2.3.1. Беспроводной пульт управления YK-K …………………………………………………………………………………...

2.3.2. Проводной пульт управления XK-04 ………………………………………………………………………………………

2.3.3. Основные функции управления …………………………………………………………………………………………..

2.4. Поиск и устранение неисправностей ………………………………………………………………………………………..

2.5. Меры предосторожности при эксплуатации ..………………………...………………………………………………….

3. Инструкция по установке

3.1.1 Схема установки ………………………………………….……………………………………………………………………

3.1.2 Меры предосторожности при

3.2. Установка внутреннего блока ………………………………………………………………………………………………..

3.2.1. Выбор места установки …………………………………………………………………………………………………..

3.2.2. Установка внутренних блоков канальных моделей …………………………………………………………………..

3.2.3. Установка внутренних блоков кассетных моделей ………………………………………………………………….

3.2.4. Установка внутренних блоков напольно-потолочных моделей …………………………………………………..

3.2.5. Установка внутренних блоков настенных моделей …………………………………………..……………………..

3.3. Установка наружного блока ……………………………………………………………………..……………………………

3.3.1. Выбор места установки …………………………………………………………………………………………………..

3.3.2. Установка наружного блока ……………………………………………………………………………………………..

3.4. Монтаж трубопроводов хладагента …………………………………………………………………………………………

3.4.1. Инструкция по монтажу …………………………………………………………………………………………………….

3.4.2. Теплоизоляция

3.4.3. Подключение труб хладагента ………………………………………………………………………………………….

3.4.4. Испытание и вакуумирование трубопроводов ………………………………………………………………………..

3.4.5. Определение дополнительного количества хладагента, дозаправка системы ………….……………………..

3.5. Электрические соединения …………………………………………………………………………………………………...

3.5.1. Правила безопасности …………………………………………………………………………………………………...

3.5.2. Схемы электрических соединений ……………………………………………………………………………………..

3.5.3. Процедура подключения ………………………………………………..……………………………………………….

4. Ввод в эксплуатацию …………………………………………………………………………………………………………….

5. Технические данные ……………………………………………………………………………………………………………….

6. Гарантийный талон ……………………………………………………………………………………………………………….

и герметизация ………………………………………………………………………………………….

установке ………………………………………………………………………………...

02 02

03 03 04 04 07 09 11 12

14 15 18 18 18 19 20 21 22 22 22 23 23 23 24 25 26 26 26 27 27 27 29 34

1. Наименование компонентов

1.1. Внутренние блоки

Кассетные 4-х поточные

1.2. Наружные блоки

модели серии AMCA

Настенные

модели серии AMWM

Напольно-потолочные

модели серии AMCF

Канальные

модели серии AMSD

AM2-H14/4DR1

AM2-H18/4DR1B

AM3-H21/4DR1

AM3-H27/4DR1B

AM4-H36/4DR1 AM5-H42/4DR1

2. Инструкция по эксплуатации

2.1. Правила использования

Соблюдение следующих правил позволит Вам получить использовать кондиционер с максимальной эффективностью.

В режиме охлаждения, минимизируйте количество прямых солнечных лучей.

Закройте окна жалюзи или шторами.

Устанавливайте разумные значения целевых температур.

Рекомендуемые диапазоны температур:

- в режиме охлаждения: +26°С ~ +28°С

- в режиме обогрева: +18°С ~ +22°С

- в режиме осушения: +20°С ~ +24°С

При использовании кондиционера закрывайте окна и двери.

В противном случае эффективность охлаждения или обогрева будут снижена.

ВНИМАНИЕ!!! Перед очисткой воздушного фильтра выключите кондиционер с пульта управления и отключите его от электропитания. Не мойте кондиционер водой, это может привести к поражению электрическим током.

2.2. Сервисное обслуживание и прочие работы

Очистка воздушного фильтра.

Для обеспечения максимальной эффективности Вашего кондиционера регулярно очищайте воздушные фильтры. Мы рекомендуем проводить очистку раз

Удалите грязь с воздушного фильтра с помощью пылесоса. При сильном загрязнении промойте фильтр в тёплой воде, температура которой не выше 40°C.

ВНИМАНИЕ!!! Не устанавливайте воздушный фильтр в кондиционер мокрым, это может привести к поражению электрическим током. Не сушите воздушный фильтр под прямыми солнечными лучами.

в месяц или чаще при необходимости.

Не размещайте посторонние предметы в непосредственной близости от отверстий входа или выхода воздуха блоков кондиционера.

В противном случае эффективность охлаждения или обогрева будут снижена, вплоть до выключения устройства.

Регулярно очищайте воздушные фильтры внутреннего блока.

В противном случае, из-за сильного загрязнения фильтров внутреннего блока, эффективность кондиционера будет снижена.

Проверки перед каждым включением:

 Убедитесь в целостности и отсутствии повреждений блоков кондиционера;  Убедитесь, что отверстия входа и выхода воздуха блоков кондиционера не заблокированы;  Убедитесь, что провода электропитания не повреждены, а провод заземления надежно подключен.

Если кондиционер не будет используется в течение длительного периода времени:

 Для просушки внутреннего блока включите кондиционер в режим вентиляции на 2 ~ 3 часа;  Отключите кондиционер от сети электропитания. Примечание: если кондиционер выключен только с помощью пуль-

та дистанционного управления, он все равно потребляет электроэнергию.

Прочие работы:

 Через несколько сезонов работы кондиционера, Вы должны обратиться в специализированный сервисный центр для

проведения работ по тщательной очистки и проверки наружного и внутреннего блоков;

 Скопившиеся во внутреннем блоки грязь может вызвать посторонние неприятные запахи, затруднить циркуляцию

воздуха через теплообменник, а так же засорить дренаж, что в свою очередь может привести к протечке воды;

 Не пытайтесь самостоятельно очищать внутренние элементы наружного или внутреннего блоков, это может приве-

сти к травмам или неисправности кондиционера.

2.3. Управление кондиционером

2.3.1. Беспроводной пульт управления YK-K

Индикация режима работы Индикация скорости вентилятора Индикация значения целевой температуры,

индикация таймеров Индикация включения/выключения,

индикация качания жалюзи Индикация дополнительных режимов

12 10

Представленное изображение относится к стандартному пульту дистанционного управления, на нем изображены все функциональные кнопки. Они могут отличаться от функциональных кнопок Вашего пульта дистанционного управления (в зависимости от модели).

Замена батареек в пульте управления

1. Снимите крышку отсека батареек в указанном направлении.

2. Извлеките старые батарейки.

3. Вставьте новые батарейки соблюдая полярность.

4. Закройте крышку отсека батареек.

Примечания Используйте только новые батарейки типа ААА. Если вы не используете пульт ДУ более месяца, извлеките батарейки.

[ON/OFF] Кнопка включения/выключения. Нажатие на кнопку включает кондиционер, на дисплее пульта высвечивается индикатор "ON", повторное нажатие выключает кондиционер, на дисплее пульта высвечивается индикатор "OFF". При включении кондиционера устанавливается предыдущие настройки работы.

[MODE] Кнопка выбора режима работы. Каждое нажатие на кнопку изменяет режим работы кондиционера. На дисплее пульта отображаются соответствующие знаки индикации режимов AUTO (Автоматический) - Cool (Охлаждение) - Dry (Осушение) - Fan (Вентиляция) - Heat (Обогрев).

Примечание: В автоматическом режиме кондиционер, в зависимости от температуры воздуха в помещении, автоматически выбирает режим охлаждения или обогрева, создавая комфортные условия для пользователя. Целевая температура не отображается на дисплее пульта управления и её изменение невозможно. В режиме вентиляция, кондиционер включает только вентилятор внутреннего блока. В данном режиме кондиционер не поддерживает Целевая температура не отображается на дисплее пульта управления и её изменение невозможно.

Внимание! Кондиционер не даёт притока свежего воздуха!

[SPEED] Кнопка выбора скорости работы вентилятора внутреннего блока.

температуру в помещении.

Каждое нажатие на кнопку изменяет скорость вращения вентилятора внутреннего блока. На дисплее пульта высвечивается индикация соответствующей скорости вентилятора: LOW (низкая) - MID (средняя) - HIGH (высокая) - AUTO (Автоматическая)

Примечание: Скорость вентилятора задаваемая автоматически, зависит от разницы между заданной целевой температуры и температуры окружающего воздуха. В режиме вентиляции режим автоматической скорости вентилятора не доступна.

[] и [] Кнопки выбора целевой температуры. Каждое нажатие на кнопку [] / [] увеличивает / уменьшает значение целевой температуры на 1°С, в диапазоне +16 -

+32°С. Заданное значение целевой температуры отображается на дисплее пульта.

[SWING] Кнопка включения качания горизонтальной жалюзи внутреннего блока. Нажатие кнопки активирует качание горизонтальной жалюзи внутреннего блока, изменяющей

направление выходящего воздуха по вертикали, на дисплее пульта высвечивается индикатор "SWING". Дождитесь, когда жалюзи займет необходимое положение и повторно нажмите на кнопку, чтобы остановить качание. Для предотвращения образование на жалюзи конденсата, не допускайте длительного направления воздушного потока вниз в режимах охлаждение и осушение. Во избежание поломки жалюзи не регулируйте её положение

[SWING2] Кнопка включения качания вертикальной жалюзи внутреннего блока.

* - только для моделей AMWM -v2

вручную.

Нажатие кнопки активирует качание вертикальной жалюзи внутреннего блока, изменяющей направление выходящего воздуха по горизонтали, на дисплее пульта высвечивается индикатор "SWING2". Дождитесь, когда жалюзи займет необходимое положение и повторно нажмите на кнопку, чтобы остановить качание. Во избежание поломки жалюзи не регулируйте её положение вручную.

[TIMER] Кнопка включения таймера.

Настройка таймера включения кондиционера

(TIMER ON). Нажатие на кнопку TIMER, при выключенном пульте дистанционного управления, включает таймер включения кондиционера, на дисплее отображается индикатор "TIMER ON" (ТАЙМЕР ВКЛ.) и время таймера. Диапазон установки времени от 0,5 часа (30 минут) до 24 часов. Для настройки желаемого времени таймера включения кондиционера, нажмите кнопку [] или []. Каждое нажатие этих кнопок задаст увеличение или уменьшение

времени на 0,5 часа (30 минут). По достижении значения таймера 10 часов, каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 1 час. Повторно нажмите на кнопку [TIMER] для подтверждения установленного времени таймера включения. Нажмите на любую другую кнопку для установки настроек кондиционера после автоматического включения. Через установленное время, кондиционер автоматически включится

с установленными настройками. Настройка таймера выключения кондиционера (TIMER OFF). Нажатие на кнопку TIMER, при включенном пульте дистанционного управления, включает таймер выключения кондиционера, на дисплее отображается индикатор "TIMER OFF" (ТАЙМЕР ВЫКЛ.) и время таймера. Диапазон установки времени от 0,5 часа (30 минут) до 24 часов. Для настройки желаемого времени таймера включения кондиционера, нажмите кнопку [] или [].

Каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 0,5 часа (30 минут). По достижении значения таймера 10 часов, каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 1 час. Повторно нажмите на кнопку [TIMER] для подтверждения установленного времени таймера выключения. Через установленное время кондиционер автоматически выключится.

[STRONG] Кнопка включения интенсивного режима.

Нажатие на кнопку, при работе кондиционера в режимах охлаждения или обогрева, включает интенсивный режим работы кондиционера - вентилятор внутреннего блока вращается на максимальной скорости, обеспечивая максимально быстрое охлаждение или обогрев помещения, для скорейшего достижения установленной целевой температуры, на дисплее пульта высвечивается индикатор "STRONG". При переключении режима вентилятора или повторном нажатии на кнопку режим интенсивной работы будет выключен.

[HEALTH] Кнопка включения ионизатора.

В данных моделях не используется.

[FEELING] Кнопка режима отображения действительной комнатной температуры. Нажатие на кнопку включает режим отображения значения комнатной температуры воздуха в месте расположения пульта совместно с индикатором "ROOM". При выключен.

[SLEEP] Кнопка включения ночного режима. Нажатие на кнопку включает ночной режим работы, на дисплее пульта высвечивается индикатор "SLEEP". В данном режиме вентилятор внутреннего блока вращается на низкой скорости, а поддерживаемая кондиционером температура изменяется следующим образом:

При выключения кондиционера или повторном нажатии

[CLEAN] Кнопка включения режима очистки внутреннего блока. Нажатие на кнопку при выключенных пульте управления и кондиционере, включает режим очистки внутреннего блока, на дисплее пульта высвечивается индикатор "CLEAN" и символы "CL". Очистка необходима для удаления влаги с поверхности испарителя и внутренних полостей блока. Удаление влаги предотвращает появление и рост очистки - не более 35 минут. При включении кондиционера или повторном нажатии на кнопку режим будет выключен.

[FUNGUSPROF] Кнопка включения режима автоматической очистки внутреннего блока. Нажатие на кнопку при выключенных пульте управления и кондиционере, включает режим автоматической продувки внутреннего блока после выключения кондиционера, Включение режима подтверждается серией звуковых сигналов издаваемых после первых пяти сигналов подтверждающих прием команды. При активации данной функции, после каждого выключения кондиционера, перед тем как отключиться, вентилятор внутреннего блока работает на низкой скорости дополнительные три минуты. Данная функция направлена на предотвращение заплесневения испарителя, с ятного запаха. Во время выполнения функции и до полного её окончания не рекомендуется повторно включать кондиционер. Режим будет работать по умолчанию при следующих выключениях кондиционера, за исключением случаев, когда кондиционер отключается от питания. Отключение кондиционера от питания или повторное нажатие кнопки при выключенных пульте управления и ре, выключает режим FUNGUSPROF. Выключение режима подтверждается серией звуковых сигналов издаваемых после первых пяти сигналов подтверждающих прием команды.

выключения кондиционера или повторном нажатии на кнопку режим будет

на кнопку режим будет выключен.

бактерий, а также образование плесени внутри блока. Продолжительность режима

на дисплее пульта высвечивается индикатор "FUNGUSPROF".

работы, при изменении скорости вращения

последующим распространением непри-

кондиционе-

[SCREEN] Кнопка включения/выключения дисплея на лицевой панели внутреннего блока. Нажатие на кнопку выключает дисплей на лицевой панели внутреннего блока, на дисплее пульта высвечивается индикатор "SCREEN", повторное нажатие включает дисплей на лицевой панели внутреннего блока.

За исключением моделей не имеющих дисплей на лицевой панели внутреннего блока.

2.3.2. Проводной пульт управления XK-02

Индикация включения режима Sleep

Индикация температуры

Индикация часов

Индикация включения таймеров

Индикация режима работы

Индикация качания жалюзи Индикация режима

Индикация скорости вентилятора

Индикация необходимости очистки

воздушного фильтра

Индикация режима оттаивания

Light Sensation

Индикация блокировки кнопок

[ON/OFF] Кнопка включения/выключения.

Нажатие на кнопку включает кондиционер, повторное нажатие выключает кондиционер. При включении кондиционера устанавливается предыдущие настройки работы.

[Mode] Кнопка выбора режима работы. Каждое нажатие на кнопку изменяет режим работы кондиционера: AUTO (Автоматический) - Cool (Охлаждение) - Dry (Осушение) - Fan (Вентиляция) - Heat (Обогрев). На дисплее пульта отображаются соответствующие знаки индикации режимов:

Примечание: В автоматическом режиме кондиционер, в зависимости от температуры воздуха в помещении, автоматически выбирает режим охлаждения или обогрева, создавая комфортные условия для пользователя. Целевая температура не отображается на дисплее пульта управления и её изменение невозможно. В режиме вентиляция, кондиционер включает только вентилятор внутреннего блока. В данном режиме кондиционер не поддерживает температуру в помещении. Целевая температура не отображается на дисплее пульта управления и её изменение невозможно.

Внимание! Кондиционер не даёт притока свежего воздуха!

[Fan] Кнопка выбора скорости работы вентилятора внутреннего блока. Каждое нажатие на кнопку изменяет скорость вращения вентилятора внутреннего блока: LOW (низкая) - MID (средняя) - HIGH (высокая) - AUTO (Автоматическая) На дисплее пульта высвечивается индикация соответствующей скорости вентилятора:

[] и [] Кнопки выбора целевой температуры.

Каждое нажатие на кнопку [] / [] увеличивает / уменьшает значение целевой температуры на 1°С, в диапазоне +16 -

+32°С. Заданное значение целевой температуры отображается на дисплее пульта.

[Swing] Кнопка включения качания горизонтальной жалюзи внутреннего блока.

Нажатие кнопки активирует качание горизонтальной жалюзи внутреннего блока, изменяющей

направление выходящего воздуха по вертикали. Дождитесь, когда жалюзи займет необходимое положение и повторно нажмите на кнопку, чтобы остановить качание. Для предотвращения образование на жалюзи конденсата, не допускайте длительного направления воздушного потока вниз в режимах охлаждение и осушение. Во избежание поломки жалюзи не регулируйте её положение вручную.

[Timer] Кнопки включения и настройки

таймеров.

Нажатие кнопки включает или выключает режимы таймеров включения или выключения. Настройка таймера включения кондиционера (TIMER ON). Нажатие на кнопку TIMER, когда кондиционер выключен, включает таймер включения кондиционера, на дисплее отображается индикатор "TIMER ON" (ТАЙМЕР ВКЛ.) и время таймера. Диапазон установки времени от 0,5 часа (30 минут) до 24 часов. Для настройки желаемого времени таймера включения кондиционера,

нажмите кнопку [] или []. Каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 0,5 часа (30 минут). По достижении значения таймера 10 часов, каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 1 час. Повторно нажмите на кнопку [TIMER] для подтверждения установленного времени таймера включения. Нажмите на любую другую кнопку для

установки настроек кондиционера после автоматического включения. Через установленное время, кондиционер автоматически включится с выбранными настройками. Настройка таймера выключения кондиционера (TIMER OFF). Нажатие на кнопку TIMER, когда кондиционер включен, включает таймер выключения кондиционера, на дисплее отображается индикатор "TIMER OFF" (ТАЙМЕР ВЫКЛ.) и время таймера. Диапазон установки времени от 0,5 часа (30 минут) до 24 часов. Для настройки желаемого времени

таймера включения кондиционера, нажмите кнопку [] или []. Каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 0,5 часа (30 минут). По достижении значения таймера 10 часов, каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 1 час. Повторно нажмите на кнопку [TIMER] для подтверждения установленного времени таймера выключения. Через установленное время

кондиционер автоматически выключится.

Настройка часов. Нажмите на кнопку [Timer] и удерживайте в течении 5 секунд, индикатор часов начнёт мигать. Для настройки необходимого времени нажимайте кнопки [] или []. Однократное нажатие на клавиши [] или [] изменяет показания на 1 минуту, удержание клавиши изменяет показания на 1 минуту раз в секунду, через две секунды –

на 10 минут в секунду, через пять секунд – на 10 минут в секунду. Для подтверждения установленного времени повторно нажмите кнопку [Timer].

[Comfort] Кнопка включения предустановленного режима. Нажатие кнопки, при работе кондиционера, устанавливает предварительно заданные настройки целевой температуры: в режимах Cool и Dry +26°С, в режиме Heat +24°С.

[Function] Функциональная кнопка. Нажатие кнопки активирует меню включения или выключения

дополнительных режимов и функций. Для выбора желаемых режима или функции нажимайте кнопки [] или []. При мигании соответствующего индикатора, для подтверждения выбора, повторно нажмите кнопку [Function].

Перечень дополнительных режимов:

 Режим [Turbo]

В данном режиме включается интенсивный режим работы кондиционера в режимах Cool или Heat - вентилятор внутреннего блока вращается на максимальной скорости, обеспечивая

максимально быстрое охлаждение или обогрев помещения, для скорейшего достижения установленной целевой температуры, на дисплее пульта появиться соответствующий индикатор;

 Режим [Light Sensation]

Нажатие кнопки активирует режим управления скоростью вентилятора внутреннего блока встроенным в пульт датчиком освещенности - при отсутствии света в помещении, внутренний блок автоматически включает низкую скорость вентилятора.

08

 Режим [Sleep]

В данном режиме вентилятор внутреннего блока вращается на низкой скорости, а поддерживаемая кондиционером температура изменяется следующим образом:

2.3.3. Основные функции управления

Автоматический режим

 Нажмите кнопку [ON/OFF] для включения кондиционера  Нажимая на кнопку [MODE] выберите автоматический режим работы AUTO  Нажимая на кнопку [SPEED] ([Fan] для пульта XK-04) выберите скорость вращения вентилятора: LOW (низкая) -

средняя) - HIGH (высокая) - AUTO (Автоматическая)

MID (

 Повторное нажатие на кнопку [ON/OFF] выключит кондиционер

Режим охлаждения/обогрева

 Нажмите кнопку [ON/OFF] для включения кондиционера  Нажимая на кнопку [MODE] выберите режим работы на охлаждения COOL или обогрева HEAT  Нажимая на кнопки [] / [] установите желаемую целевую температуру в диапазоне от +16 до +32°С.  Нажимая на кнопку [SPEED] ([Fan] для пульта XK-04) выберите

MID (средняя) - HIGH (высокая) - AUTO (Автоматическая)

 Повторное нажатие на кнопку [ON/OFF] выключит кондиционер

Режим вентиляция

 Нажмите кнопку [ON/OFF] для включения кондиционера  Нажимая на кнопку [MODE] выберите режим работы на вентиляцию FAN  Нажимая на кнопку [SPEED] ([Fan] для пульта XK-04) выберите скорость вращения вентилятора: LOW (низкая) -

MID (средняя) - HIGH (высокая) - AUTO (Автоматическая)

 Повторное нажатие Примечание: В режиме вентиляция, кондиционер включает только вентилятор внутреннего блока. В данном режиме кондиционер не поддерживает температуру в помещении. Целевая температура не отображается на дисплее пульта управления и её изменение невозможно. Внимание! Кондиционер не даёт притока свежего воздуха!

Режим осушения

 Нажмите кнопку [ON/OFF] для включения кондиционера  Нажимая  Нажимая на кнопки [] / [] установите желаемую целевую температуру в диапазоне от +16 до +32°С.

 Повторное нажатие на кнопку [ON/OFF] выключит кондиционер

Примечание: В данном режиме кондиционер не поддерживает уровень влажности

Функция таймера Установка текущего времени (для модели XK-04)

 Нажмите на кнопку [Timer] и удерживайте в течении 5 секунд, индикатор часов начнёт мигать  Нажимая на кнопки [] / [] установите текущее время. Однократное нажатие на клавиши изменяет показания на

 Нажмите на кнопку [Timer] для подтверждения установленного времени



TIMER ON таймер включения

 Нажмите на кнопку [TIMER], при выключенном пульте дистанционного управления, на дисплее отобразится индика-

на кнопку [MODE] выберите режим работы на осушение DRY

Нажимая на кнопку [SPEED] выберите скорость вращения вентилятора: LOW (низкая) - MID (средняя) -HIGH (высокая) - AUTO (Автоматическая)

1 минуту, удержание клавиши изменяет показания на 1 минуту раз в секунду, через две

секунду, через пять секунд – на 10 минут в секунду

на кнопку [ON/OFF] выключит кондиционер

скорость вращения вентилятора: LOW (низкая) -

в помещении.

секунды – на 10 минут в

тор "TIMER ON" (ТАЙМЕР ВКЛ.) и время таймера

 Нажимая на кнопки [] / [] выберите желаемое время, через которое необходимо включить кондиционер. Одно-

кратное на клавиши задаст увеличение или уменьшение времени на 0,5 часа (30 минут). По достижении значения таймера 10 часов, каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 1 час. Диапазон установки времени

 Нажмите на кнопку [TIMER] для подтверждения установленного времени таймера включения  Нажмите на любую другую кнопку для установки настроек кондиционера после автоматического включения  Через установленное время, кондиционер автоматически включится с выбранными настройками.

TIMER OFF таймер выключения (для моделей YKR-K, XK-04)

 Нажмите на кнопку [TIMER], при включенном пульте дистанционного управления, на

тор "TIMER OFF" (ТАЙМЕР ВЫКЛ.) и время таймера

 Нажимая на кнопки [] / [] выберите желаемое время, через которое необходимо выключить кондиционер.

Однократное на клавиши задаст увеличение или уменьшение времени на 0,5 часа (30 минут). По достижении значения таймера 10 часов, каждое нажатие этих кнопок задаст увеличение или уменьшение времени на 1 час установки времени от 0,5 часа (30 минут) до 24 часов.

 Нажмите на кнопку [TIMER] для подтверждения установленного времени таймера выключения  Через установленное время, кондиционер автоматически выключится.

от 0,5 часа (30 минут) до 24 часов.

дисплее отобразится индика-

. Диапазон

2.4. Поиск и устранение неисправностей

ВНИМАНИЕ!!! Если Вы обнаружили неисправности при работе кондиционера, такие как сильный посторонний запах, течь жидкости из внутреннего блока, посторонние звуки, частое срабатывание устройства защитного отключения (УЗО), сильный нагрев вилки или кабеля электропитания, и пр. немедленно выключите кондиционер, отключите его от электропитания и обратитесь к специалистам или в специализированный сервисный центр. Не пытайтесь отремонтировать устройство самостоятельно. Неквалифицированный ремонт может привести к поражению электрическим током, возгоранию, протечке жидкости и другому ущербу, а так же является серьезной опасностью для Вашего здоровья.

Следующие случаи не всегда являются признаками поломок. Пожалуйста, прежде чем обратиться в сервисный центр, попробуйте воспользоваться следующими рекомендациями, если после выполнения указанных проверок

кондиционер не

возобновит нормальную работу, прекратите его эксплуатацию и обратитесь в сервисный центр.

Неисправность Возможная причина и способ её устранения

Проверьте подключение к сети.

Кондиционер не включается

Кондиционер не реагирует на команды с пульта управления.

Снизилась эффективность охлаждения или обогрева

Задержка при переключении режимов работы Смена режимов работы в ходе эксплуатации может занимать до 3-х минут.

Задержка при включении режима обогрев

Появление постороннего запаха

Появление тумана возле внутреннего блока

От внутреннего блока слышен звуки текущей или булькающей воды

От внутреннего блока слышно потрескивание

От внутреннего блока слышен слабый механический звук

От внутреннего блока слышен шипящий звук

Сработало защитное устройство, попытайтесь включить кондиционер не менее чем через 3 минуты. Низкое или высокое напряжение в сети. Проверьте, может быть, выставлена работа по таймеру?

Возможно, это влияние электромагнитных помех. Попробуйте отключить электропитание кондиционера и через 1 минуту подать его снова. Убедитесь, что пульт находится в зоне действия сигнала. Проверьте батарейки дистанционного пульта, замените их при необходимости. Проверьте, не поврежден ли пульт.

Проверьте корректность установленной целевой температуры. Проверьте, не перекрыты ли входные и выходные отверстия внутреннего блока. Проверьте степень загрязнения воздушного фильтра, теплообменника и вентилятора внутреннего блока, выполните очистку при необходимости. Убедитесь, что теплый/холодный воздух не поступает через открытые окно или дверь. Проверьте корректность установленной скорости вентилятора. При высокой температуре наружного воздуха эффективность охлаждения может быть недостаточной. При низкой температуре наружного воздуха эффективность обогрева может быть недостаточной. Проверьте наличие в помещении дополнительные источников тепла. Является нормой, если после 15 минут работы кондиционера, разница температур воздуха на входе и выходе внутреннего блока составляет: в режиме охлаждения не менее 8°C, а в режиме обогрева не менее 14°C.

Данная задержка от 2 до 5 минут необходима для прогрева теплообменника внутреннего блока. Не является неисправностью.

Кондиционер может усиливать запахи, присутствующие в помещении, (такие как сигаретный дым, парфюмерия, от мебели и т.д. Проконсультируйтесь с сервисным центром если запах сохраняется продолжительное время.

Это явление вызвано резким охлаждением воздуха в помещении струей воздуха из кондиционера не является неисправностью.

Звуки вызваны протекающим по трубам и кипящим хладагентом внутри внутреннего блока. Не является неисправностью.

Потрескивание объясняется расширением или сжатием передней панели и других деталей прибора вследствие изменения температуры . Не является неисправностью.

Звук появляется при включении/выключении вентилятора внутреннего блока. Не является неисправностью.

Звук появляется при изменении потока хладагента. Не является неисправностью. Звук появляется при включении режима оттаивания. Не является неисправностью.

2.5. Меры предосторожности при эксплуатации

Для исключения риска смерти, серьезных травм или повреждений имущества, пожалуйста соблюдайте следующие правила техники безопасности. Степень возможного вреда описывается следующими символами:

ПРЕДУПРЕЖДЕНИЕ

Этот символ указывает на опасность смерти, тяжелых травм и других трагических последствиях

ОСТОРОЖНО

Этот символ указывает на опасность повреждения или порчи имущества

При эксплуатации кондиционера должны соблюдаться правилами описываемые следующими символами:



Этот символ указывает на то, что строго запрещено



Этот символ указывает на то, что необходимо обязательно соблюдать

ПРЕДУПРЕЖДЕНИЕ

Не используйте вблизи кондиционера легковоспламеняющимися аэрозолями.

При обнаружении неисправности при работе кондиционера (сильный посторонний запах, посторонние звуки, и пр.), немедленно выключите кондиционер.

Не используйте вблизи кондиционера открытое пламя. Не используйте нестандартные или поврежденные элек-

Не пытайтесь ремонтировать кондиционер самостоятельно. Не вставляйте пальцы и другие

ОСТОРОЖНО

Не используйте кондиционер в специальных целях, например для хранения продуктов, разведения животных, выращивания растений, сохранения точных приборов или предметов искусства.

трические провода.

посторонние предметы в отверстия входа или выхода воздуха блоков кондиционера. Не дотрагивайтесь до металлических деталей теплообменника.

Не допускайте воздействие потока воздуха из кондиционера на открытое пламя, он может его погасить или отклонить, что может привести к пожару или взрыву.

ОСТОРОЖНО

Не располагайте другие электроприборы или мебель под блоками кондиционера. Это может привести к попаданию на них жидкости из кондиционера, что может повлечь их к повреждение или неисправность.

Не направляйте поток воздуха на домашних животных или растения. Это может привести к травмам животных и повреждениям растений.

Не направляйте на людей струю

холодного воздуха. Это может нанести вред их здоровью. Настройте направление подачи воздуха таким образом, чтобы струя воздуха не была направлена непосредственно на людей.

Регулярно выполняйте сервисное

Не мойте кондиционер водой. Перед обслуживанием кондиционера обслуживание кондиционера, для обеспечения его работоспособности.

Кондиционер не даёт притока свежего воздуха, чаще проветривайте помещение.

отключите его от электропитания.

ВЫКЛЮЧЕНО

3. Инструкция по установке

3.1.1. Схема установки

Внутренний блок 3

Внешние виды наружного и внутреннего блоков

Вашего кондиционера могут отличаться от

схематичных изображений на данной схеме.

Примечание:

Внутренний блок 2

Наружный

блок

Внутренний блок 1

Монтажная лента

Межблочные коммуникации:

- труба медная жидкостная;

- труба медная газовая;

- кабель межблочный

Кабель электропитания должен соответствовать стандартам сети 220-240В, 1ф, 50Гц

Защитное

устройство

Дренажные трубопроводы

Подготовка к установке

Перед установкой необходимо приобрести дополнительные материалы не входящие в комплект поставки:

1. Болты и шпильки для крепления наружного и внутренне-

го блоков

2. PVC дренажный трубопровод

3. Медные трубы

4. Теплоизоляционный материал для изоляции медных

труб (толщиной не менее 8мм)

5. Монтажную ленту

6. Межблочный кабель

7. Кабеля электропитания наружного и внутреннего блоков

процессе установки потребуются следующие дополни-

В тельные инструменты:

1. Динамометрический ключ

2. Труборез (для резки медных труб)

3. Баллон с хладагентом (необходима дозаправка при длине трассы более 5 метров)

4. Баллон с азотом (для проведения пайки труб и испыта-

ниях трубопроводов на герметичность)

5. Манометры

6. Газовая горелка

7. Газ для газовой горелки

3.1.2. Меры предосторожности при установке

ПРЕДУПРЕЖДЕНИЕ

Этот символ указывает на опасность смерти, тяжелых травм и других трагических последствиях

ОСТОРОЖНО

Этот символ указывает на опасность повреждения или порчи имущества

При эксплуатации кондиционера должны соблюдаться правилами описываемые следующими символами:



Этот символ указывает на то, что строго запрещено



Этот символ указывает на то, что необходимо обязательно соблюдать

ПРЕДУПРЕЖДЕНИЕ

Самостоятельная (пользователем) установка кондиционера запрещена, установка кондиционера должна осуществляться квалифицированным и компетентным специалистом. Самостоятельное (пользователем) подключение кондиционера к сетям электроснабжения запрещено. Подключение кондиционера к сетям электроснабжения должно осуществляться квалифицированными специалистами. Запрещается выполнять работы по ремонту и техническому обслуживанию кондиционера с подключенным к нему электропитанием.

ВАЖНО

Кондиционер не предназначен для использования людьми (включая детей) с ограниченными физическими, сенсорными или умственными способностями, или лицами без соответствующих знаний и опыта, использование прибора такими людьми допускается только под наблюдением лица, отвечающего за их безопасность, и при условии предоставления с его стороны четких инструкций по работе с кондиционером.

ПРЕДУПРЕЖДЕНИЕ

Кондиционер должен быть заземлен надлежащим образом. Ненадлежащее заземление кондиционера может привести к поражению электрическим током.

ОСТОРОЖНО

Не устанавливайте кондиционер в местах, где присутствует опасность утечки огнеопасного газа. Скопление газа рядом с кондиционером может привести к воспламенению газа и взрыву.

Установите устройство защитного отключения (УЗО).

Установите устройство защитного отключения (УЗО) с номинальной мощностью, чтобы исключить вероятность поражения электрическим током.

Убедитесь в правильности подключения дренажных трубопроводов. Неправильно выполненные работы по прокладке и дефекты соединений трубопроводов, могут привести к попаданию жидкости из кондиционера на последующим их повреждением.

окружающие предметы, с

ПРЕДУПРЕЖДЕНИЕ

 Неквалифицированная установка кондиционера может привести к поражению электрическим током, возгоранию,

протечке жидкости и другому ущербу.

 Обратитесь к официальному представителю производителя или к квалифицированному специалисту по установке.  Кондиционер должен быть установлен с соблюдением существующих местных норм и правил эксплуатации.  Обязательно используйте дополнительные детали и материалы предназначены для данного кондиционера.  Использование деталей и материалов не предназначенных для данного кондиционера может привести к поражению

электрическим током, возгоранию, протечке жидкости и другому ущербу.

 Устанавливать элементы кондиционера следует на твёрдых основаниях, способных выдержать их вес, с учетом воз-

можных сильных ветров, землетрясений и других природных явлений. Неподходящие основания могут привести к появлению посторонних

 Не устанавливайте кондиционер в местах, где присутствует опасность утечки огнеопасного газа. Скопление газа ря-

дом с кондиционером может привести к воспламенению газа и взрыву.

 Не устанавливайте кондиционер в местах обитания мелких животных. Мелкие животные могут проникнуть

кондиционера приведя к механической неисправности, выделению дыма и возгоранию.

 Не устанавливайте наружный блок кондиционера рядом с балконами или в местах, где не него потенциально могут

забраться дети - они могут упасть и получить травмы.

 Не устанавливайте внутренний блок кондиционера на высоте менее 2,5 метров, что бы не мешать движению людей.

Подключение кондиционера к сетям электроснабжения должно осуществляться квалифицированными специалиста-



ми. Самостоятельное (пользователем) подключение кондиционера к сетям электроснабжения запрещено. Неквалифицированное подключение кондиционера к сетям электроснабжения может привести к поражению электрическим током, возгоранию.

 Перед подключением кондиционера к сетям электроснабжения убедитесь, что параметры местной электрической

сети соответствуют параметрам указанным на табличке

 Подключение кондиционера к сетям электроснабжения следует выполнять в соответствии с инструкциями и местными

нормативами, регламентирующими выполнение данных работ. Неправильное и незаконченное подключение кондиционера к сетям электроснабжения может привести к поражению электрическим током, возгоранию.

 Установите устройство защитного отключения (УЗО). Установите устройство защитного отключения (УЗО) с номиналь

ной мощностью, чтобы исключить вероятность поражения электрическим током.

 Подключение кондиционера к сетям электроснабжения необходимо выполнять отдельной линией.  Для электропроводки используйте кабели достаточной длины, покрывающей необходимое расстояние без дополни-

тельных соединений. Если электропитание кондиционера осуществляется от розетки, подключайте вилку кабеля питания кондиционера непосредственно к розетке, не пользуйтесь удлинителями и, во подключайте к одной розетке совместно с кондиционером другие электроприборы.

 Надёжно фиксируйте кабеля, чтобы их клеммы не испытывали внешнее натяжение. Невыполнение данных требова-

ний может привести к поражению электрическим током или возгоранию.

 Для электрических соединений между внутренними и наружными блоками используйте кабеля рекомендуемых сече-

ний.

 Надёжно фиксируйте

незаконченное подключение соединительных кабелей может привести к поражению электрическим током, возгоранию.

 Кондиционер должен быть заземлен надлежащим образом. Запрещается выполнять заземление к

газовым и водопроводным трубам, молниеотводу или телефонным линиям. Ненадлежащее заземление кондиционера может привести к поражению электрическим током.

подключения кабеля электропитания и соединительных кабелей, обязательно установите на место крышки

 После

монтажных панелей. Не установка или неполная установка крышек может привести к поражению электрическим током, возгоранию.

 Не выполняйте работы с элементами находящимися под напряжением.  Трубопроводы хладагента должны быть обязательны испытаны на герметичность, в противном случае, в случае

 Убедитесь в отсутствии утечки хладагента после завершения установки кондиционера. Утечка хладагента и последую-

 В случае утечки хладагента внутри помещения - проветрите помещение.

хладагента, возможно образование высокой концентрации хладагента в закрытом объеме, с превышением

утечки максимально допустимой концентрации для безопасного, дыхания что может привести к смерти от удушья.

щий его контакт с сильно нагретыми предметами или пламенем, приведет к образованию вредных ществ, что может стать причиной удушья.

шумов и вибраций, а так же к травмам, в случае падения элементов кондиционера.

внутрь

с техническими данными кондиционера.

избежание перегрева, не

соединительные кабеля, чтобы их клеммы не испытывали внешнее натяжение. Неправильное и

для здоровья ве-



16

ПРЕДУПРЕЖДЕНИЕ

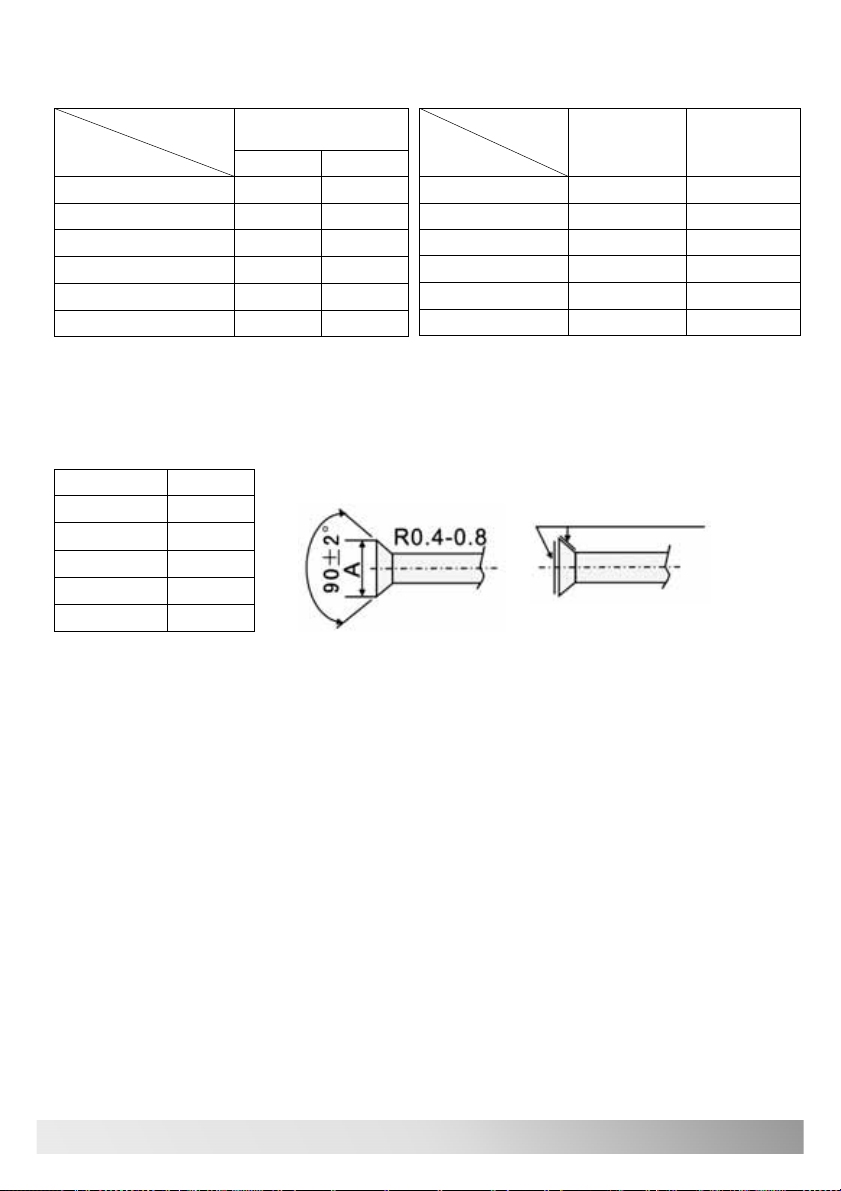

 При выполнении соединений трубопроводов обязательно используйте динамометрический ключ, соблюдая крутящий

момент при затягивании гаечных соединений. Малый или избыточный момент при затягивании может привести к утечке хладагента в месте гаечного соединения.

 Не включайте кондиционер, пока не выполнены все подключения, а трубопроводы не испытаны на герметичность и не

вакуумированы.

 Не допускайте  Не допускайте попадания в контур хладагента веществ, за исключением хладагента указанного на табличке наружного

блока.

 Запрещается выпускать хладагент в атмосферу. В случае контакта хладагента с сильно нагретыми предметами или

пламенем, происходит образование вредных для здоровья веществ, что может стать причиной удушья.

 Убедитесь в правильности прокладки дренажных трубопроводов, с соблюдением всех правил и инструкций, соответ-

ствующим образом изолированы для предотвращения образования конденсата. Неправильно выполненные работы по прокладке и дефекты соединений трубопроводов, могут привести к попаданию жидкости из кондиционера на окружающие предметы, с последующим их повреждением.

 В конструкции кондиционера есть

радиоприемников, телевизоров, мобильных телефонов и других электронных приборов. Не используйте кондиционер, если указанные приборы могут привести к сбою его работы. Для уменьшения вероятности создания помех от указанных приборов, рекомендуем обеспечить расстояние от них: до наружного блока - не менее 2 метров, и до блока - не менее 1 метра, в зависимости от типа и частоты электромагнитных сигналов, возможно потребуется увеличение указанных расстояний.

 Для уменьшения вероятности создания помех от работающего кондиционера изображению и звуку радио и телевизи-

онных приемников, рекомендуем обеспечить расстояние от них до наружного блока не менее 3-х метров.

 Не пытайтесь установить, ремонтировать и демонтировать кондиционер самостоятельно. Обратитесь к официально-

му представителю производителя или к квалифицированному специалисту.

 Не устанавливайте кондиционер на корабле, самолете или другом транспортном средстве, которое может переме-

щаться когда кондиционер работает.

 Не устанавливайте кондиционер в местах, где присутствует опасность утечки огнеопасного газа. Скопление газа

дом с кондиционером может привести к воспламенению газа и взрыву.

попадания в контур хладагента инородных тел и влаги.

ОСТОРОЖНО

сложные электронные элементы, которые могут быть подвержены помехам от

внутреннего

ЗАПРЕЩЕНО

ря-

17

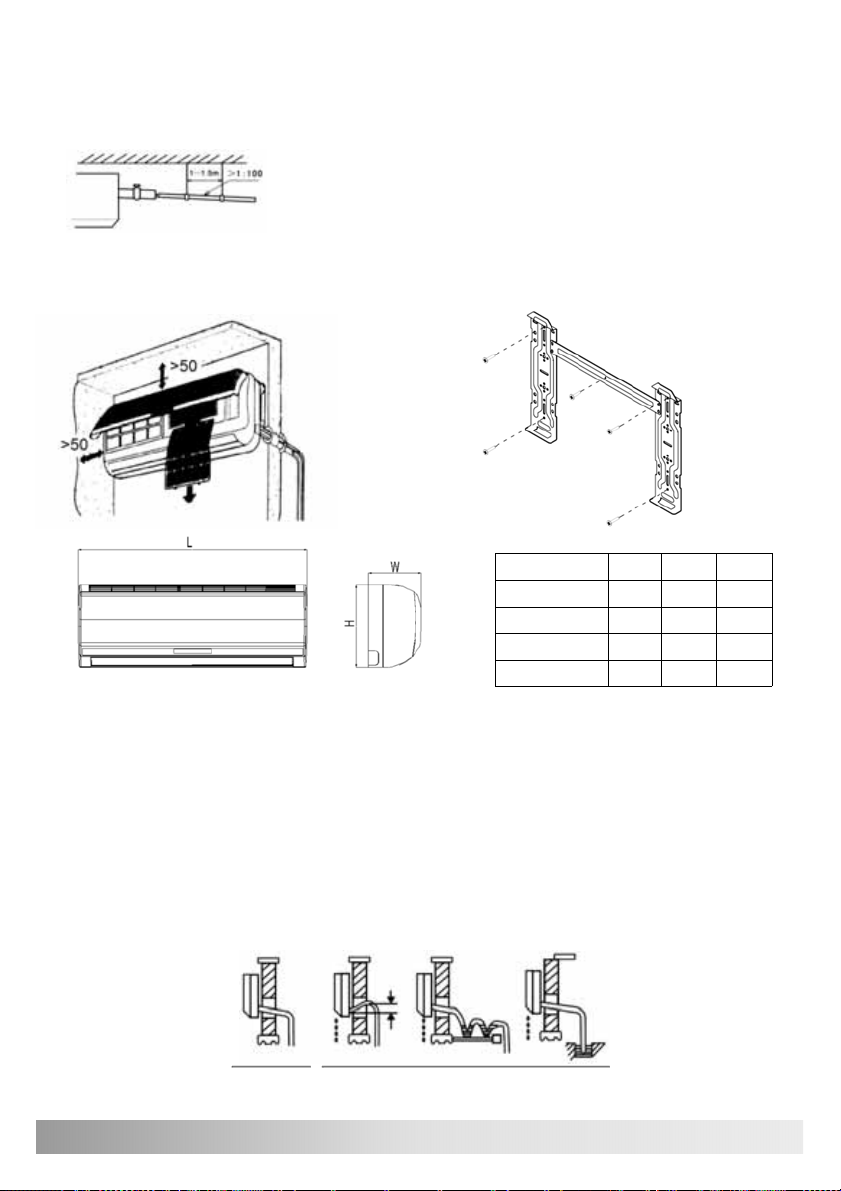

3.2. Установка внутреннего блока

3.2.1. Выбор места установки

При выборе места установки внутреннего блока необходимо учитывать следующие требования:  Должно обеспечиваться достаточное свободное пространство для установки внутреннего блока на место эксплуатации

и последующего его обслуживания

 Должно обеспечиваться достаточное свободное пространство не мешающее циркуляции воздуха, а со стороны выбро-

са воздуха внутренним блоком

не должно быть препятствий

 Для размещения внутреннего блока выберите место, способное выдержать его вес и вибрацию

ПРЕДУПРЕЖДЕНИЕ

Для внутренних блоков канальных моделей необходимо учитывать не только вес блока, но и вес дополнительных эле-

ментов (воздуховодов, решеток и пр.).

 Должно минимизироваться воздействие на внутренний блок прямого солнечного света и других источников тепла.  Должна обеспечиваться возможность прокладки межблочных коммуникаций.  Должна обеспечиваться возможность подключения к линиям электропитания.  Должна обеспечиваться достаточная разница высот при

прокладке дренажного трубопровода

 Внутренний блок не должен устанавливаться в помещениях с повышенным уровнем влажности

Дополнительно:

В ресторанах, кухнях и других местах общественного питания, вещества попадающие в воздух при приготовлении продуктов могут легко осаждаться на теплообменнике внутреннего блока и других его элементах, что может являться причиной снижения производительности системы в

целом или её поломке. Поэтому необходимо принять меры для исключения

попадания воздуха во внутренний блок от загрязняющих источников, например, установив местные вытяжные зонты

3.2.2. Установка внутренних блоков канальных моделей

AMSD-H07/4R1, AMSD-H09/4R1, AMSD-H12/4R1 AMSD-H18/4R1

ПРЕДУПРЕЖДЕНИЕ

Надежно выполняйте крепление внутреннего блока,

что бы исключить несчастный случай в результате его падения.

Перекрытие

Крепление

Подключение воздуховодов

Доступны два варианта крепления воздуховодов к внутреннему блоку

Внутренний блок

Воздуховод

Приточная решетка

Фильтр

Вытяжная решетка

I. Вариант подключения снизу

Воздуховод

Приточная решетка

II. Вариант подключения сзади

Фильтр

Воздуховод

Вытяжная решетка

Для исключения распространения вибраций, подключение воздуховодов выполняйте с использованием гибких вставок.

Подключение и монтаж дренажного трубопровода

 Проложите дренажный трубопровод (шланг) с постоянным уклоном в строну слива (1/50 ~ 1/100)  Убедитесь в отсутствии подъемов, изгибов и замятий дренажного трубопровода  Не прикладывайте

чрезмерное усилие при подключении дренажного трубопровода к внутреннему блоку

 Не используемые дренажные отверстия должны быть закрыты Дополнительно: рекомендуется монтировать дренажный трубопровод в теплоизоляции, для предотвращения образования конденсата на его поверхности.

Теплоизоляция

Дренажное отверстие #1

Заглушка

Дренажный трубопровод

Плотное прилегание

Внутренний блок

Дренажное отверстие #2

3.2.3. Установка внутренних блоков кассетных моделей

Пол

Внутренний блок Внутренний блок

Вентиляция

Светильник

 Внутренний блок должен быть установлен строго горизонтально. Если

внутренний блок устанавливается на

наклонном потолке, то между потолком и декоративной панелью блока необходима установка крепёжного элемента, гарантирующего горизонтальное расположение блока

Внутренний блок

Наклонный потолок

Кронштейн

 Убедитесь в надежности крепления внутреннего блока, в отсутствии вибраций и раскачиваний

Подключение и монтаж дренажного трубопровода

 Внутренние блоки комплектуются дренажными насосами, с напором до 600 мм  Проложите дренажный трубопровод (шланг) с постоянным уклоном в строну слива (1/100 ~ 1/150)  Если отвод дренажа от нескольких внутренних блоков осуществляется в общий дренажный трубопровод, ток каждое

последующее подключение к нему необходимо выполнять на 100 мм ниже предыдущего

Монтаж декоративной панели

 Декоративная панель имеет направляющие, которые при установке необходимо совместить с

ответными направляющими внутреннего блока. Крепление декоративной панели к внутреннему блоку выполняется четырьмя болтами, отверстия для которых располагаются за каждым угловым элементом.

Снятие воздушного фильтра

 Выключите  Нажав одновременно на две кнопки фиксатора, откройте воздухозаборную решетку декора-

тивной панели

 Опустив решетку вниз, извлеките из фиксаторов воздушный фильтр  Установку воздушного фильтра произведите в обратной последователь-

ности

 Перед установкой воздушного фильтра убедитесь что он чистый и сухой  После закрытия воздухозаборной решетки

кнопками фиксаторами.

3.2.4. Установка внутренних блоков напольно-потолочных моделей

Горизонтальное расположение Вертикальное расположение

кондиционер и отключите его от электропитания

убедитесь в её креплении

 Внутренний блок должен быть установлен строго горизонтально  Убедитесь в надежности крепления внутреннего блока, в отсутствии вибраций и раскачиваний

Подключение и монтаж дренажного трубопровода

 Проложите дренажный трубопровод (шланг) с постоянным уклоном в строну слива (1/100~1/150)

 Убедитесь в отсутствии подъемов, изгибов и замятий дренажного трубопровода

3.2.5. Установка внутренних блоков настенных моделей

Примечание:

Оптимальная высота установки 2,0¸2,3м от уровня пола

Модель L, мм W, мм H, мм

AMWM-H07/4R1 800 198 300

AMWM-H09/4R1

AMWM-H1284R1

AMWM-H18/4R1

800 198 300

970 235 315

 Крепление внутреннего блока осуществляется при помощи монтажного кронштейна.  Крепление монтажного кронштейна осуществляется строго горизонтально на строго вертикальную поверхность.  Для предотвращения вибраций обязательно выполните крепление через указанные отверстия, в случае необходимо-

сти, для обеспечения дополнительной поддержки, крепление можно выполнить и через дополнительные отверстия.

Подключение и монтаж дренажного трубопровода

 Проложите дренажную трубу (шланг) с постоянным уклоном в строну слива.  Если длина дренажной трубы (шланга) входящей в комплект поставки недостаточна, увеличьте её, присоединив до-

полнительную дренажную трубу (шланг) соответствующего диаметра. Укрепите место соединения.

 При прокладке дренажной трубы (шланга) не допускайте ошибок изображенных на рисунках.  Расположите дренажную трубу (шланг) под

трубами хладагента, убедитесь в отсутствии подъемов, изгибов и замятий.

НеправильноПравильно

3.3. Установка наружного блока

3.3.1. Выбор места установки

При выборе места установки наружного блока необходимо учитывать следующие требования:  Должно обеспечиваться достаточное свободное пространство для установки наружного блока на место эксплуатации и

последующего его обслуживания

 Должно обеспечиваться достаточное свободное пространство не мешающее циркуляции воздуха, а со сторон забора и

выброса воздуха наружным

блоком не должно быть препятствий

Монтажные размеры

Модель A,мм B,мм C,мм D, мм

AM2‐H14/4DR1 316 546 802 544

AM2‐H18/4DR1B

AM3‐H21/4DR1

AM3‐H27/4DR1B

AM4‐H36/4DR1 388 610 948 1366

AM5‐H42/4DR1 388 610 948 1366

316 546 802 544

334 540 824 655

3.3.2. Установка наружного блока

 Наружный блок должен быть установлен строго горизонтально  Должно минимизироваться воздействие на наружный блок прямого солнечного света и осадков  В случае монтажа группы наружных блоков необходимо исключить воздействие их друг на друга

ПРЕДУПРЕЖДЕНИЕ

 Должно обеспечиваться достаточное свободное пространство не мешающее циркуляции воздуха, а со сторон забора

и выброса воздуха наружным блоком не должно быть препятствий

 Для размещения наружного блока выберите место, способное выдержать его вес и вибрацию, где шум и потоки возду-

ха, создаваемые во время его работы, не будут усиливаться,

и причинять беспокойство самому пользователю и его

соседям.

 Должно минимизироваться воздействие на наружный блок прямого солнечного света и осадков. В районах с сильны-

ми снегопадами рекомендуется установка защитных козырьков и ограждений

 Для исключения заноса наружного блока снегом, необходимо предусмотреть место его установки выше уровня снего-

вого покрова

ПРЕДУПРЕЖДЕНИЕ

 Из наружного блока может течь жидкость, отвод которой необходимо предусмотреть, а так же следует исключить

близкое расположение предметов, которые могут пострадать от влаги

 Запрещается устанавливать наружный блок в местах, где воздухозаборное/воздуховыпускное отверстие могут нахо-

диться под непосредственным воздействием ветра

 Должно исключаться воздействие на наружный блок сильных ветров

 Опоры крепления наружного блока должны быть надежно закреплены  Болты крепления, после затягивания гаек, должны выступать не менее чем на 20мм от основа-

ния

 При перемещении наружного блока используйте стропы соответствующей длины. Не забывай-

те устанавливать прокладочный материал, для предотвращения повреждения корпуса и других элементов блока

3.4. Монтаж трубопроводов хладагента

3.4.1. Инструкция по монтажу

 Пайку трубопроводов необходимо производить без подключения трубопроводов к блокам кондиционера  При пайке необходимо создать внутри трубопровода среду нейтрального газа - азота, для исключения образования

окалины внутри трубопровода

 Перед подключением трубопроводов к блокам кондиционера, дополнительно выполните их продувку нейтральным

газом - азотом, для удаления из них грязи и пыли

 При прокладке трубопроводов не допускайте сгибание труб с последующим их разгибанием, это может привести к их

замятию или разрушению. Для гибки труб используйте специальный инструмент

 По окончанию пайки трубопроводов подключите их к блокам кондиционера  Смонтированные и подключенные трубопроводы необходимо испытать на герметичность

ОСТОРОЖНО

Каждый трубопровод хладагента и дренажа должны быть теплоизолированы индивидуально

3.4.2. Теплоизоляция и герметизация

 Трубопроводы хладагента

должны быть теплоизолированны с использованием соответствующих материалов, выдерживающих температуру до +120°С

 Толщина изоляции трубопроводов хладагента должна быть не ме-

нее 8мм

 В регионах с высоким уровнем влажности, для внутренних блоков

систем работающих продолжительные периоды времени, необходима дополнительная изоляция, толщиной 10~20мм

 Для предотвращения попадания воды и посторонних

предметов через стеновое входное отверстие, после размещения в нем межблочных коммуникаций и трубопровода дренажа, отверстие необходимо заделать герметизирующим составом

 Если наружный блок установлен выше внутреннего, трубопроводы

должны быть выгнуты соответствующим образом перед входом в отверстие со стороны улицы, для предотвращения попадания по трубопроводам атмосферной воды в помещение

соединения воздуховодов, при подключении их к канальным

 Места

электропитания

Труба жидкостная

жидкостной трубы

Дренажная труба

Внутренний

Примечание: Выполните надрез изоляции в низшей точке изгиба.

Кабель

Изоляция

блок

Кронштейн

крепления

Дренажная труба

Труба газовая Изоляция

газовой трубы

Кабель сигнальный

Герметик Трубопровод

Низшая точка

Надрез изоляции

внутренним блокам, необходимо герметизировать дополнительно

3.4.3. Подключение труб хладагента

Модель наружного блока

Значение

Модель внутреннего блока

Значение

 Стандартная длина магистрали - 5 метров.  В случае необходимости длина трубопровода может быть увеличена до нижеуказанных значений:

Диаметр трубы

хладагента, Ø мм

Жидкость Газ

AMCA-H09,12,18/4R1 6,35 12,70

AMCF-H09,12,18/4R1 6,35 12,70

AMSD-H07,09/4R1 6,35 9,52

AMSD-H12,18/4R1 6,35 12,70

AMWM-H07,09,12/4R1 (-v2) 6,35 9,52

AMWM-H18/4R1 (-v2) 6,35 12,70

AM2-H14/4DR1 25,0/40,0 15,0

AM2-H18/4DR1B 25,0/40,0 15,0

AM3-H21/4DR1 30,0/60,0 15,0

AM3-H27/4DR1B 30,0/60,0 15,0

AM4-H36/4DR1 35,0/80,0 15,0

AM5-H42/4DR1 35,0/80,0 15,0

Макс. длина трассы (до блока/общая), м

Макс. перепад высот,

Применяйте только качественные бесшовные трубы изготовленные из деоксидированной фосфором меди, предназначенные для систем кондиционирования на фреоне R410а.

Выполнение вальцовочных соединений

Для обеспечения прочности вальцовочных соединений необходимо строго выполнять приведенные ниже требования

Размертрубы РазмерА

6,35мм 8,38,7мм

9,52мм 12,012,4мм

12,70мм 15,415,8мм

15,88мм 18,619,0мм

19,05мм 22,923,3мм

Нанести компрессорное масло

 При вальцовке труб необходимо смазывать вальцуемые поверхности компрессорным маслом  При затягивании конусных вальцовочных гаек обязательно используйте динамометрический ключ, соблюдая крутящий

момент при затягивании гаечных соединений

 После завершения всех соединений трубопроводы хладагента должны быть обязательны испытаны на герметичность

Правила прокладки трубопроводов хладагента. Маслоподъемные петли.

 Горизонтальные участки трубопроводов хладагента

должны быть проложены с уклоном в строну наружного блока 20/1

 В случае расположения наружного и внутреннего блоков на разных уровнях:

Если разница высот трубы по вертикали не превышает 5 метров, масленая ловушка должна быть установлена в нижней части газовой трубы. Если разница высот трубы по вертикали превышает 5 метров, масленая ловушка должна быть

установлена в нижней части газовой трубы, через каждые 5 метров подъема газовой трубы, а так же установлена петля на жидкостной трубе при выходе к внутреннему блоку. Если разница высот трубы по вертикали не превышает 5 метров, но участок постоянного подъема достаточно велик, масленые ловушки на газовой трубе должны быть установлены через

каждые 10 метров длины.

 В случае расположения наружного и внутреннего блоков на одном уровне:

Если длина горизонтального участка не превышает 10 метров, масленые ловушки и петли не устанавливаются. Если длина горизонтального участка превышает 10 метров, масленые ловушки на газовой трубе должны быть установлены через каждые 10 метров длины.

Наружный блок установлен ниже внутреннего блока

Внутренний блок

Масленая ловушка

каждые 5 метров подъема

Наружный блок установлен выше внутреннего блока

Наружный блок

Масленая ловушка

каждые 5 метров подъема

Наружный блок

Внутренний блок

Примечание: изображение масленых ловушек и петель являются схематичными, их реальные размеры и радиусы отличаются от реальных.

Подключение труб к наружному и внутреннему блоку

 Совместите центральные оси трубопроводов и в ручную затяните до упора накидную конусную гайку.  Зафиксировав штуцер гаечным ключом, затяните накидную конусную гайку динамометрическим ключом, соблюдая

крутящий момент

указанный в таблице:

Размер трубы Момент затяжки

Ø 6,35 мм 15~19 Нxм

Ø 9,52 мм 35~40 Нxм

Ø 12,70 мм 50~60 Нxм

Ø 15,88 мм 62~76 Нxм

3.4.4. Испытание и вакуумирование трубопроводов

 Убедитесь в правильности подключения трубопроводов хладагента и электрических кабелей  Снимите заглушки с клапанов газового и жидкостного трубопроводов хладагента наружного

блока.

 Убедитесь, что клапаны газового и жидкостного трубопроводов хладагента наружного блока

закрыты

 Подключите манометрический коллектор и баллон с азотом к

сервисному порту газового

трубопровода хладагента наружного блока. Баллон следует подключать через понижающий редуктор. Не допускается использование сжатого воздуха по причине высокого содержания в нем влаги.

 Заполните систему азотом до давления 4,15МПа. Во избежание попадания в систему жидкого

азота, расположите баллон клапаном вверх

 Проверьте все выполненные соединения трубопроводов на наличие

утечки с помощью, напри-

мер, мыльного раствора. В случае обнаружения утечки её необходимо устранить

 По истечении 10~15 минут проверьте давление в системе. В случае его падения необходимо

выяснить причину

 Отключите баллон с азотом манометрического коллектора. Откачайте азот из системы  Подключите к манометрическому коллектору вакуумный насос  Включите вакуумный насос. Создайте вакуум

в системе до разрежения –0,1МПа

 По истечении 10~15 минут проверьте разрежения в системе. В случае его уменьшения необхо-

димо выяснить причину.

 Отключите вакуумный насос от манометрического коллектора  Правильно используйте манометрический коллектор и вакуумный насос. Для этого, перед их использованием, обрати-

тесь к инструкции по эксплуатации для каждого инструмента.

 Полностью откройте клапана трубопроводов хладагента наружного блока, сначала жидкостного, а затем газового.  Отключите манометрический коллектор от сервисного порта газового трубопровода хладагента наружного

блока.

 Установите заглушки на клапана газового и жидкостного трубопроводов хладагента наружного блока.

3.4.5. Определение дополнительного количества хладагента, дозаправка системы

В наружные блоки заправлено определенное количество хладагента, но если длины трубопроводов хладагента суммарно превышают 7,5 метров, требуется дозаправить систему дополнительным количеством хладагента. Количество дополнительного хладагента рассчитывается, исходя из дополнительной

длины

Трубопроводы

хладагента

Баллон с

хладагентом

трубопроводов (свыше 7,5 метров) - 0,022кг/м.  После дозаправки, укажите на блоке, какое количество хлада-

гента было добавлено

Клапан высокого

давления

Клапан низкого давления

Манометрический коллектор

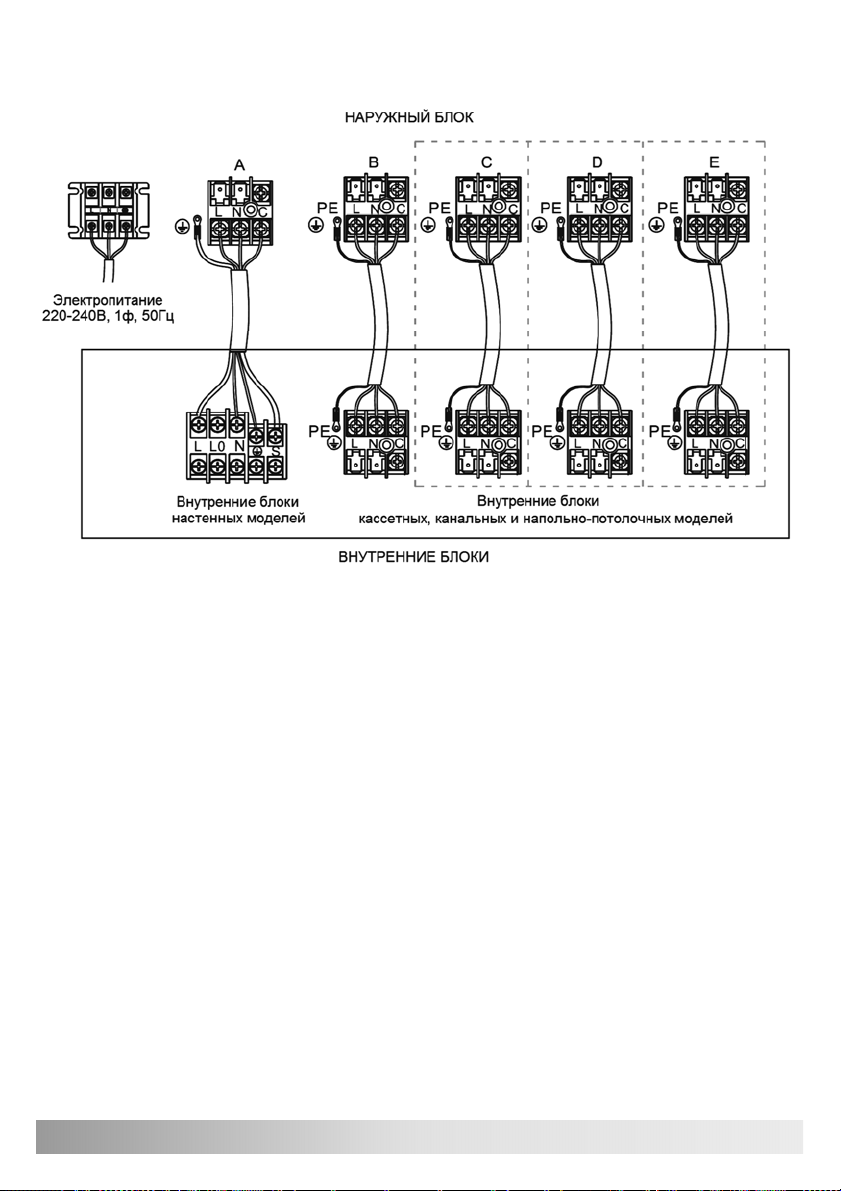

3.5. Электрические соединения

3.5.1. Правила безопасности

ПРЕДУПРЕЖДЕНИЕ

Электрические соединения должны осуществляться квалифицированными специалистами. Не пытайтесь выполнять электрические соединения самостоятельно. Подключение кондиционера к сетям электроснабжения следует выполнять в соответствии с инструкциями и местными нормативами, регламентирующими выполнение данных работ. Подключение кондиционера к сетям электроснабжения необходимо выполнять отдельной линией. Для электропроводки используйте кабели достаточной длины, покрывающей необходимое расстояние без

дополнительных соединений. Для исключения риска поражения электрическим током необходимо дополнительно установить устройство защитного отключения и выполнить заземление. Установите устройство защитного отключения (УЗО) с номинальной мощностью, чтобы исключить вероятность поражения электрическим током. Кондиционер должен быть заземлен надлежащим образом. Надёжно фиксируйте силовые кабеля, чтобы их клеммы не испытывали внешнее натяжение. Невыполнение данных требований может привести к поражению электрическим током или возгоранию.

ОСТОРОЖНО

Запрещается выполнять заземление к газовым и водопроводным трубам, молниеотводу или телефонным линиям. После включения электропитания системы, выключение его выполняйте не ранее, чем через 1 минуту, для дальнейшей корректной работы системы, так как системе, после включения питания, необходимо выполнить ряд определенных операций.

3.5.2. Схемы электрических соединений

Выполните электрические соединения согласно нижеприведенным схемам:

Внутреннийблок Наружныйблок

3.5.3. Процедура подключения

 Снимите защитные крышки сервисных панелей наружного и внутренних блоков  Ослабьте винты клеммных колодок и подсоедините соответствующим образом (см. схемы) межблочный электриче-

ский кабель и кабель электропитания

 Плотно затяните винты клеммных колодок, для предотвращения их ослабления. Убедитесь в

ленных проводов, потянув за них

 Закрепите электрические кабеля в проводные зажимы  Установите защитные крышки сервисных панелей наружного и внутренних блоков

неподвижности закреп-

4. Ввод в эксплуатацию

 По окончанию установки кондиционера необходимо проверить выполненные соединения трубопроводов хладагента и

дренажа, а так же соединения электрических кабелей.

Ввод в эксплуатацию (первое включение):

 Включите электропитание кондиционера  С помощью пульта управления включите кондиционер в режим охлаждения и установите значение целевой температу-

ры ниже температуры в помещении

 Убедитесь во включении компрессора  Проверьте наружный и внутренний блоки на правильность работы, на отсутствие посторонних шумов и вибраций  Убедитесь, что из воздухораспределяющего отверстия внутреннего блока выходит холодный воздух  С помощью пульта управления включите кондиционер в режим обогрева и установите значение целевой температуры

выше температуры в помещении

 Убедитесь,

деляющего отверстия внутреннего блока выходит теплый воздух

 Проверьте наружный и внутренний блоки на правильность работы, на отсутствие посторонних шумов и вибраций  С помощью пульта управления включите кондиционер в режим вентиляции

что вентилятор внутреннего блока включается только после прогрева теплообменника и из воздухораспре-

после 3-х минутной защитной задержки

 С помощью пульта управления проверьте работоспособность внутреннего блока на всех скоростях вентилятора  С помощью пульта управления проверьте работоспособность жалюзи  С помощью пульта управления проверьте другие доступные функции и режимы  С помощью пульта управления включите кондиционер в режим охлаждения и установите значение целевой температу-

ры намного ниже температуры в помещении чества конденсата, проверьте работоспособность дренажного насоса (в случае его наличия) и дренажных трубопроводов

 С помощью пульта управления выключите кондиционер  Выключите электропитание кондиционера

. В течении часа, время необходимо для образования достаточного коли-

AMCA‐H09/4R1 AMCA‐H12/4R1 AMCA‐H18/4R1

длине трубопроводов хладагента 5 метров.

/ч 700/600/530 700/600/530 700/600/530

Модель

Холодопроизводительность, Вт 2800 (1500 - 3550) 3600 (1700 - 3700) 5000 (2500 - 5600)

Потребляемая мощность (охлаждение), Вт 70 (18 - 109) 70 (18 - 109) 70 (18 - 109)

Рабочий ток (охлаждение), А 0,32 (0,08 - 0,50) 0,32 (0,08 - 0,50) 0,32 (0,08 - 0,50)

Теплопроизводительность, Вт 3000 (1600 - 3810) 3900 (2030 - 4420) 5600 (3030 - 7030)

Потребляемая мощность (обогрев), Вт 70 (18 - 109) 70 (18 - 109) 70 (18 - 109)

Рабочий ток (обогрев), А 0,32 (0,08 - 0,50) 0,32 (0,08 - 0,50) 0,32 (0,08 - 0,50)

Расход воздуха, м

Уровень шума (мин. - макс.), дБ(А) 45/41/35 45/41/35 45/41/35

Межблочный кабель 4x1,5 4x1,5 4x1,5

Диаметр трубы (жидкость) 6,35мм (1/4”) 6,35мм (1/4”) 6,35мм (1/4”)

Диаметр трубы (газ) 12,70мм (1/2”) 12,70мм (1/2”) 12,70мм (1/2”)

Диаметр трубы (дренаж) D20 / d18 мм D20 / d18 мм D20 / d18 мм

Габаритные размеры (ШxГxВ), мм 570×570×290 570×570×290 570×570×290

Вес, кг 18,0 18,0 18,0

Тип фреона R410a R410a R410a

Модель декоративной панели MB13 MB13 MB13

Габаритные размеры (ШxГxВ), мм 650×650×55 650×650×55 650×650×55

Вес, кг 2,20 2,20 2,20

CDB - по сухому термометру, CWB - по влажному термометру.

Указаны параметры измеренные при номинальных условиях и

Номинальные условия для режима обогрева: температура в помещени и CDB +20°С; температура в снаружи CDB +7°С, по влажному термометру CWB +6°

Примечание:

Номинальные условия для режима охлаждения: температура в помещении CDB +27°С, по влажному термометру CWB +19°С; температура в снаружи CDB +35°С, по влажному термометру CWB +24°

5. Технические данные

В связи с постоянной модернизацией оборудования данная спецификация может быть изменена без предварительного уведомления.

AMCF‐H09/4R1 AMCF‐H12/4R1 AMCF‐H18/4R1

длине трубопроводов хладагента 5 метров.

/ч 620/500/440 620/500/440 850/680/595

Модель

Холодопроизводительность, Вт 2800 (1500 - 3550) 3600 (1700 - 3700) 5300 (2500 - 5600)

Потребляемая мощность (охлаждение), Вт 80 (20 - 125) 80 (20 - 125) 80 (20 - 125)

Рабочий ток (охлаждение), А 0,37 (0,09 - 0,57) 0,37 (0,09 - 0,57) 0,37 (0,09 - 0,57)

Теплопроизводительность, Вт 3000 (1600 - 3810) 3900 (2030 - 4420) 5800 (3030 - 7030)

Потребляемая мощность (обогрев), Вт 80 (20 - 125) 80 (20 - 125) 80 (20 - 125)

Рабочий ток (обогрев), А 0,37 (0,09 - 0,57) 0,37 (0,09 - 0,57) 0,37 (0,09 - 0,57)

Расход воздуха, м

Уровень шума (мин. - макс.), дБ(А) 39/36/30 39/36/30 43/39/36

Межблочный кабель 4x1,5 4x1,5 4x1,5

Диаметр трубы (жидкость) 6,35мм (1/4”) 6,35мм (1/4”) 6,35мм (1/4”)

Диаметр трубы (газ) 12,70мм (1/2”) 12,70мм (1/2”) 12,70мм (1/2”)

Диаметр трубы (дренаж) D20 / d18 мм D20 / d18 мм D20 / d18 мм

Габаритные размеры (ШxГxВ), мм 930×660×205 930×660×205 930×660×205

Вес, кг 24,0 24,0 25,0

Тип фреона R410a R410a R410a

CDB - по сухому термометру, CWB - по влажному термометру.

Указаны параметры измеренные при номинальных условиях и

Примечание:

AMSD‐H09/4R1 AMSD‐H12/4R1 AMSD‐H18/4R1

4x1,5

45 (15 - 70)

0,21 (0,07 - 0,32)

AMSD‐H07/4R1

2200 (1130 - 2700)

2500 (1340 - 3170)

Модель

Холодопроизводительность, Вт 2600 (1500 - 3550) 3600 (1710 - 3850) 5100 (2500 - 5800)

Потребляемая мощность (охлаждение), Вт 45 (15 - 70) 75 (19 - 115) 137 (45 - 190)

Рабочий ток (охлаждение), А 0,21 (0,07 - 0,32) 0,34 (0,09 - 0,52) 0,63 (0,20 - 0,86)

Теплопроизводительность, Вт 2900 (1700 - 3650) 3920 (1900 - 4000) 5800 (2840 - 6400)

Потребляемая мощность (обогрев), Вт 45 (15 - 70) 75 (19 - 115) 137 (45 - 190)

30/26/23

420/335/295

0,21 (0,07 - 0,32)

/ч 420/335/295 580/465/405 860/690/600

Рабочий ток (обогрев), А 0,21 (0,07 - 0,32) 0,34 (0,09 - 0,52) 0,63 (0,20 - 0,86)

Расход воздуха, м

6,35мм (1/4”)

Уровень шума (мин. - макс.), дБ(А) 30/26/23 32/28/25 38/35/32

Межблочный кабель 4x1,5 4x1,5 4x1,5

Диаметр трубы (жидкость) 6,35мм (1/4”) 6,35мм (1/4”) 6,35мм (1/4”)

Статическое давление, Па 10/30 10/30 10/30 10/30

16,5

R410a

D16 / d14мм

9,52мм (3/4”)

840×460×185

длине трубопроводов хладагента 5 метров.

Диаметр трубы (газ) 9,52мм (3/4”) 12,70мм (1/2”) 12,70мм (1/2”)

Диаметр трубы (дренаж) D16 / d14мм D16 / d14мм D16 / d14мм

Габаритные размеры (ШxГxВ), мм 840×460×185 840×460×185 1160×460×185

Вес, кг 16,5 17,5 21,0

Тип фреона R410a R410a R410a

CDB - по сухому термометру, CWB - по влажному термометру.

Указаны параметры измеренные при номинальных условиях и

Примечание:

AMWM‐H07/4R1‐v2 AMWM‐H09/4R1‐v2 AMWM‐H12/4R1‐v2 AMWM‐H18/4R1‐v2

длине трубопроводов хладагента 5 метров.

/ч 570/450/395 570/450/395 570/450/395 1000/860/690

Модель

Холодопроизводительность, Вт 2050 (1000 - 3000) 2550 (1000 - 3300) 3550 (1200 - 3800) 5100 (1900 - 5500)

Потребляемая мощность (охлаждение), Вт 40 (12 - 68) 40 (12 - 68) 40 (12 - 68) 63 (16 - 88)

Рабочий ток (охлаждение), А 0,18 (0,05 - 0,31) 0,18 (0,05 - 0,31) 0,18 (0,05 - 0,31) 0,29 (0,07 - 0,40)

Теплопроизводительность, Вт 2150 (1100 - 3000) 2650 (1100 - 3300) 3550 (1200 - 3800) 5400 (1400 - 5600)

Потребляемая мощность (обогрев), Вт 40 (12 - 68) 40 (12 - 68) 40 (12 - 68) 63 (16 - 88)

Рабочий ток (обогрев), А 0,18 (0,05 - 0,31) 0,18 (0,05 - 0,31) 0,18 (0,05 - 0,31) 0,29 (0,07 - 0,40)

Расход воздуха, м

Уровень шума (мин. - макс.), дБ(А) 36/33/30 36/33/30 38/35/32 40/37/34

Межблочный кабель 4x1,5 4x1,5 4x1,5 4x1,5

Диаметр трубы (жидкость) 6,35мм (1/4”) 6,35мм (1/4”) 6,35мм (1/4”) 6,35мм (1/4”)

Диаметр трубы (газ) 9,52мм (3/4”) 9,52мм (3/4”) 9,52мм (3/4”) 12,70мм (1/2”)

Диаметр трубы (дренаж) D16 / d14мм D16 / d14мм D16 / d14мм D16 / d14мм

Габаритные размеры (ШxГxВ), мм 800×198×300 800×198×300 800×198×300 970×235×315

Вес, кг 10,0 10,0 10,0 13,0

Тип фреона R410a R410a R410a R410a

CDB - по сухому термометру, CWB - по влажному термометру.

Указаны параметры измеренные при номинальных условиях и

Примечание:

AM2‐H14/4DR1 AM2‐H18/4DR1B AM3‐H21/4DR1 AM3‐H27/4DR1B AM4‐H36/4DR1

Модель

Максимальное количество внутренних блоков 2 2 3 3 4

Электропитание 220-240В, 1ф, 50Гц 220-240В, 1ф, 50Гц 220-240В, 1ф, 50Гц 220-240В, 1ф, 50Гц 220-240В, 1ф, 50Гц

Холодопроизводительность, Вт 4100 (1800 - 4510) 5300 (2000 - 5830) 6100 (2200 - 6710) 7900 (2300 - 8690) 10000 (2500 - 11000)

AM5‐H42/4DR1

-10°С+52°С / -15°С+24°С -10°С+52°С / -15°С+24°С -10°С+52°С / -15°С+24°С -10°С+52°С / -15°С+24°С -10°С+52°С / -15°С+24°С

Потребляемая мощность (охлаждение), Вт 1240 (198 - 2100) 1750 (280 - 2300) 1920 (350 - 2800) 2460 (560 - 3400) 3300 (780 - 4150)

Рабочий ток (охлаждение), А 5,40 (0,90 - 9,55) 7,60 (1,27 - 10,45) 8,30 (1,59 - 12,73) 10,70 (2,55 - 15,45) 14,50 (3,55 - 18,86)

Теплопроизводительность, Вт 4800 (2050 - 5280) 5600 (2210 - 6160) 6600 (2390 - 7260) 8200 (2450 - 9020) 11000 (2670 - 11200)

Потребляемая мощность (обогрев), Вт 1150 (198 - 2100) 1540 (280 - 2300) 1780 (350 - 2800) 2270 (560 - 3400) 3400 (700 - 3750)

Рабочий ток (обогрев), А 5,00 (0,90 - 9,55) 6,70 (1,27 - 10,45) 7,80 (1,59 - 12,73) 9,80 (2,55 - 15,45) 15,00 (3,18 - 17,05)

Уровень шума (мин. - макс.), дБ(А) 54 55 56 58 57

Габаритные размеры (ШxГxВ), мм 800×315×545 800×315×545 822×302×655 822×302×655 940×368×1366

Вес, кг 34,0 36,0 44,0 46,0 96,0

Тип фреона × Вес заводской заправки, г R410a × 1300 R410a × 1350 R410a × 1500 R410a × 1400 R410a × 3400

Диапазон рабочих наружных температур

(охлаждение/обогрев)

Модель

Максимальное количество внутренних блоков 5

Электропитание 220-240В, 1ф, 50Гц

Холодопроизводительность, Вт 12000 (2770 - 12700)

Потребляемая мощность (охлаждение), Вт 3500 (800 - 4200)

Рабочий ток (охлаждение), А 16,00 (3,64 - 19,09)

Теплопроизводительность, Вт 13000 (2960 - 12800)

Потребляемая мощность (обогрев), Вт 3600 (730 - 3800)

Рабочий ток (обогрев), А 16,50 (3,32 - 17,27)

Уровень шума (мин. - макс.), дБ(А) 57

Габаритные размеры (ШxГxВ), мм 940×368×1366

-10°С+52°С / -15°С+24°С

длине трубопроводов хладагента 5 метров.

Вес, кг 97,0

Тип фреона × Вес заводской заправки, г R410a × 3400

Диапазон рабочих наружных температур

(охлаждение/обогрев)

CDB - по сухому термометру, CWB - по влажному термометру.

Указаны параметры измеренные при номинальных условиях и

Примечание:

6. Гарантийный талон

ГАРАНТИЙНЫЙ ТАЛОН

Настоящий документ не ограничивает определённые законом права потребителей, но дополняет и уточняет оговорённые законом обязательств, предполагающие соглашение сторон или договор.

Поздравляем Вас с приобретением техники отличного качества!

Внимательно ознакомьтесь с гарантийным талоном и проследите, чтобы он был правильно заполнен и имел штамп Продавца. При отсутствии штампа и кассового чека с датой продажи) гарантийный срок кондиционера (далее - изделие) исчисляется со дня его изготовления. Тщательно проверьте внешний вид изделия и его комплектность, все претензии по внешнему виду и комплектности изделия предъявляйте Продавцу при покупке изделия. Гарантийное обслуживание купленного Вами прибора осуществляется через проводившую установку прибора, или сервисный центр. В случае неисправности прибора по вине изготовителя обязательство по устранению неисправности ложится на уполномоченную изготовителем организацию. В данном случае покупатель в праве обратиться к Продавцу. Ответственность за неисправность прибора по вине организации, проводившей установку (монтаж) прибора, ложится на монтажную организацию. В обратиться к организации, проводившей установку (монтаж) прибора. Для установки (подключения) изделия необходимо обращаться в специализированные сервисные центры. Вы можете воспользоваться услугами квалифицированных специалистов, однако Продавец, Уполномоченная изготовителем организация, импортёр, Изготовитель не несут ответственности за недостатки изделия, возникшие из-за его неправильной установки (подключения). В конструкцию ния изделия, с целью улучшения его технических характеристик, могут быть внесены изменения. Такие изменения вносятся в изделие без предварительного уведомления Покупателя и не влекут обязательств по изменению/ улучшению ранее выпущенных изделий. Убедительно просим Вас во избежание недоразумений до установки/ эксплуатации изделия внимательно изучить его инструкцию по эксплуатации. Запрещается вносить в Гарантийный талон какие-либо изменения, а также стирать или переписывать какие-либо указанные в нем данные. Настоящая гарантия имеет силу, если Гарантийный талон правильно заполнен и в нем указаны: наименование и модель изделия, его серийные номера, дата продажи, а также имеется

Продавца, монтажную организацию,

, комплектацию или технологию изготовле-

даты продажи (либо

данном случае необходимо

подпись уполномоченного лица Гарантийный срок составляет 24 (двадцать четыре) месяца. Настоящая гарантия распространяется на производственный или конструкционный дефект изделия. Выполнение уполномоченным сервисным центром ремонтных работ и замена дефектных деталей изделия производится в сервисном центре или у Покупателя (по усмотрению сервисного центра). Гарантийный ремонт изделия выполняется в время устранения недостатков товара станет очевидным, что они не будут устранены в определённый соглашением сторон срок, стороны могут заключить соглашение о новом сроке устранения недостатков товара. Указанный гарантийный срок распространяется только на изделия, которые используются в личных, семейных или домашних целях, не связанных с предпринимательской деятельностью. В случае использования изделия в предпринимательской деятельности, его гарантийный срок составляет 3 (три) месяца. Гарантийный срок на комплектующие изделия (детали которые могут быть сняты с изделия без применения какихлибо инструментов) составляет 3 (три) месяца. Гарантийный срок на новые комплектующие изделия, установленные на либо приобретённые отдельно от изделия, составляет 3 (три) месяца со дня выдачи Покупателю изделия по окончании ремонта, либо продажи последнему этих комплектующих. Настоящая гарантия действительна только на территории РФ, на изделия, купленные на территории РФ. Настоящая гарантия не даёт права на возмещение крытие ущерба, произошедшего в результате переделки или регулировки изделия, без предварительного письменного согласия изготовителя, с целью приведения его в соответствие с национальными или местными техническими стандартами и нормами безопасности, действующими в любой другой стране, кроме РФ, в которой это изделие было первоначально продано. Настоящая гарантия не распространяется периодическое и сервисное обслуживание изделия (чистку, замену фильтров или устройств выполняющих функции фильтров);

- также любые адаптации и изменения изделия, в т. ч. с целью усовершенствования и расширения обычной сферы его применения, которая указана в руководстве по эксплуатации изделия, без предварительного письменного согласия изготовителя;

- аксессуары, входящие в Настоящая гарантия также не предоставляется в случаях:

- полностью/частично изменён, стёрт, удалён или будет неразборчив серийный номер изделия;

- использования изделия не по его прямому назначению, не в соответствии с его руководством по эксплуатации, в том числе, эксплуатации изделия с перегрузкой или совместно со вспомогательным оборудованием, не рекомендуемым Продавцом, уполномоченной изготовителем организацией,

срок не более 45 дней. В случае, если во

изделие при гарантийном или платном ремонте,

и штамп Продавца.

и по-

на:

комплект поставки.

34

импортёром, изготовителем; наличия на изделии механических повреждений (сколов, трещин и т.д.), воздействий на изделие чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной влажности/ запылённости, концентрированных паров, если что-либо из перечисленного стало причиной неисправности изделия;

- ремонта/наладки/инсталляции/адаптации/пуска изделия в эксплуатацию не уполномоченными на то организациями/ лицами; стихийных бедствий (пожар, наводнение и т.д.) и других причин находящихся вне контроля Продавца, уполномоченной изготовителем организации, импортёра, изготовителя и Покупателя, которые причинили вред изделию; неправильного подключения изделия к электрической, водопроводной или прочим внешних сетей, а также неисправностей (не соответствие рабочих параметров) электрической, водопроводной или прочих

- дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, кроме предусмотренных руководством по эксплуатации, насекомых и продуктов их жизнедеятельности и т.д.; неправильного хранения изделия; необходимости замены ламп, фильтров, элементов питания, аккумуляторов, предохранителей, а также стеклянных/фарфоровых/матерчатых и перемещаемых вручную деталей и нашивающихся/сменных деталей изделия, которые имеют собственный ограниченный период работоспособности, в связи с их естественным износом, или если такая замена предусмотрена конструкцией и не связана с разборкой изделия; дефектов системы, в которой изделие использовалось как элемент этой системы, дефектов, возникших вследствие невыполнения Покупателем указанной ниже

по уходу за кондиционером.

Памятки Особые условия гарантийного обслуживания кондиционеров Настоящая гарантия не распространяется на недостатки работы изделия в случае, если Покупатель по своей инициативе (без учёта соответствующей информации Продавца) выбрал и купил кондиционер надлежащего качества, но по своим техническим характеристикам не предназначенный для помещения, в котором он был впоследствии лен Покупателем. Напоминаем, что неквалифицированный монтаж кондиционеров может привести его неправильной работе и как следствие к выходу изделия из строя. Монтаж данного оборудования должен производится согласно документу СТО НОСТРОЙ 2.23.1-2011 “Монтаж и пуско-наладка испарительных и компрессорно-конденсаторных блоков бытовых систем кондиционирования в зданиях и сооружениях”. Гарантию статки в работе изделия несёт монтажная организация. Производитель (продавец) вправе отказать в гарантии на изделие, смонтированное и введённое в эксплуатацию с нарушением стандартов и инструкций. Особые условия эксплуатации кондиционеров: Настоящая гарантия не предоставляется, когда по требованию/желанию Покупателя в нарушение действующих в требований СНиПов, стандартов и иной технической документации: был неправильно подобран и куплен кондицио-

на монтажные работы и связанные с ними недо-

других дополнительных быстроиз-

внешних сетей;

установ-

РФ

нер(-ы) для конкретного помещения; были неправильно смонтирован(-ы) (установлен(-ы)) блок(-и) купленного Покупателем кондиционера. Также обращаем внимание Покупателя на то, что в соответствии с Жилищным Кодексом РФ Покупатель обязан согласовать монтаж купленного кондиционера(-ов) с эксплуатирующей организацией и компетентными органами исполнительной власти субъекта Российской Федерации. Продавец, Уполномоченная изготовителем организация, Импортёр, Изготовитель снимают с себя всякую ответственность за любые неблагоприятные последствия, связанные с использованием купленного кондиционера(-ов) без утверждённого плана монтажа и разрешения вышеуказанных организаций. Памятка по уходу за кондиционером: Раз в 2 недели контролируйте чистоту воздушных фильтров во внутреннем блоке (см. руководство по эксплуатации). Защитные свойства этих фильтров основаны на электростатическом эффекте, поэтому даже при незначительном загрязнении фильтр перестаёт выполнять свои функции. Один раз в год, необходимо проводить профилактические работы, включающие в себя очистку от пыли и обменников внутреннего и внешнего блоков, проверку давления в системе, диагностику всех электронных компонентов кондиционера, чистку дренажной системы. Данная процедура предотвратит появление неисправностей и обеспечит надёжную работу вашего кондиционера. Раз в год (лучше весной), при необходимости, следует вычистить теплообменник наружного блока и проверить работу кондиционера на всех режимах. Это надёжную работу Вашего кондиционера. Необходимо учесть, что эксплуатация кондиционера в зимних условиях имеет ряд особенностей. При крайне низких температурах: от -10°С и ниже для кондиционеров не инверторного типа и от -15°С и ниже для кондиционеров инверторного типа, рекомендуется использовать кондиционер только в режиме вентиляции. Запуск кондиционера для работы сти к сбоям в работе кондиционера и поломке компрессора. Если на улице отрицательная температура, а конденсат (вода из внутреннего блока) выводится на улицу, то возможно замерзание воды в дренажной системе и, как следствие, конденсат будет вытекать из поддона внутреннего блока в Покупатель-потребитель предупреждён о том, что в соответствии с п. 11 «Перечня непродовольственных товаров надлежащего качества, не подлежащих возврату или обмену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплектации» Пост. Правительства РФ от 19.01.1998. № 55 он не вправе требовать обмена купленного изделия в порядке прав потребителей» и ст. 502 ГК РФ. Покупатель получил Руководство по эксплуатации приобретённого изделия на русском языке. Покупатель ознакомлен и согласен с условиями гарантийного обслуживания и особенностями эксплуатации приобретённого изделия.

(при интенсивной эксплуатации чаще),

грязи тепло-

обеспечит

в режимах охлаждения или обогрева может приве-

помещение.

ст. 25 Закона «О защите

Покупатель ознакомился с Памяткой по уходу за кондиционером и обязуется выполнять указанные в ней правила. Покупатель претензий к внешнему виду и комплектности приобретённого изделия не имеет.

Подпись покупателя:

подпись, расшифровка

Дата: ______ _________________ 20___ года.

AUX AMSD-H124R1, AM4-H36/4DR1B, AMCA-H09/4R1, AM2-H14/4DR1, AMWM-H094R1(v2) User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
