Page 1
2022.11-2
Page 2
Содержание:
1.
Инструкция по эксплуатации
1.1.
Правила использования ………………………………………………………………………………………………………
.
1.2.
Сервисное обслуживание и прочие работы ………………………………………………………………………………
..
1.3.
Управление кондиционером …………………………………………………………………………………………………
.
1.3.1.
Беспроводной пульт управления YKR-K
………….……………………………………………………………………
...
1.3.2.
Проводной пульт управления XK-04
………………………………………………………………………………………
1.3.3.
Проводной пульт управления XK-05
………
...
…………………………………………………….………………………
1.4.
Поиск и устранение неисправностей ………………………………………………………………………………………
..
1.4.1.
Неисправности и их проверка ……………………………………………………………………………………………
1.4.2.
Коды неисправностей ……………………………………………………………………………………………………
..
1.5.
Меры предосторожности
..
……………………………………………………………………………………………………
.
1.5.1.

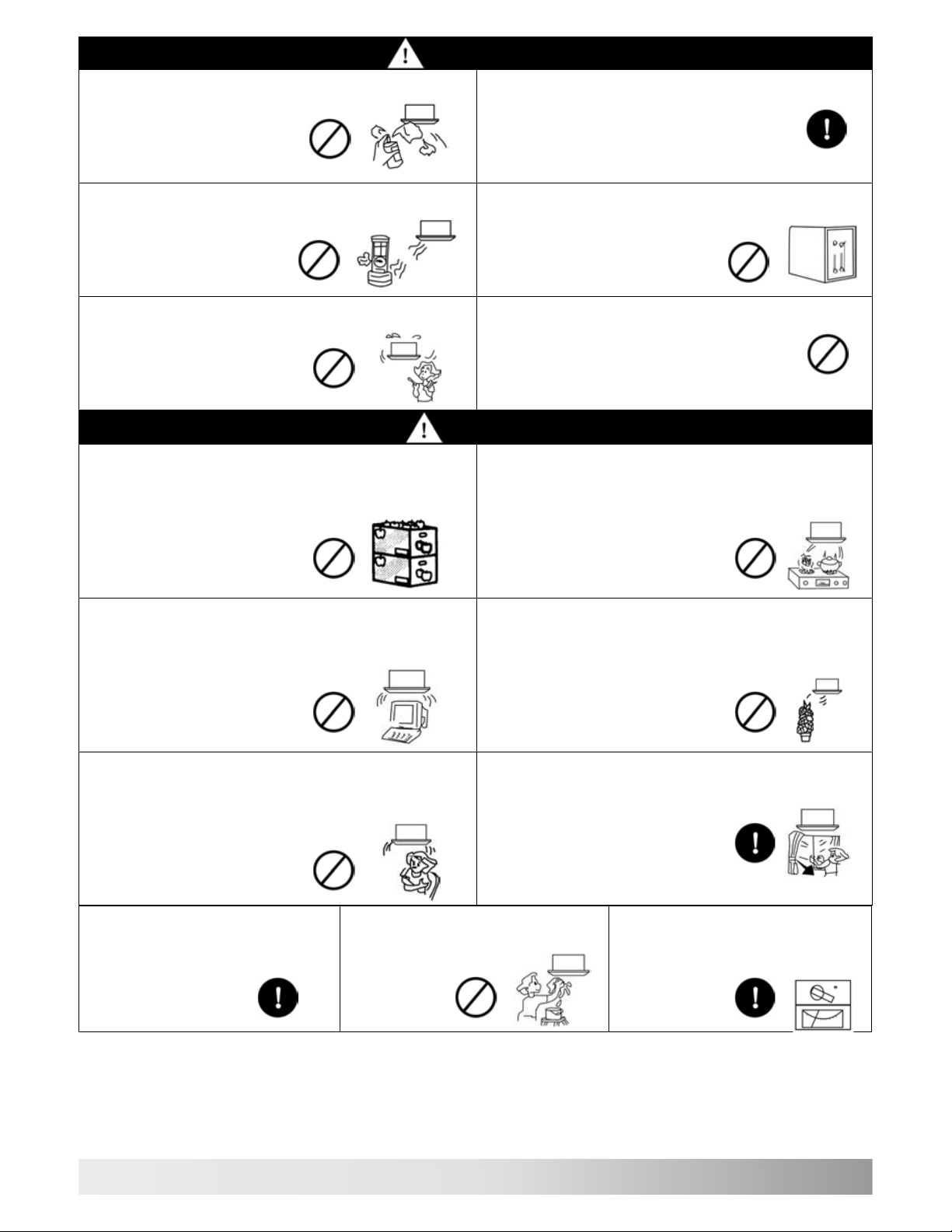

Меры предосторожности при эксплуатации ………………………………………………………….…………………
1.5.2.
Меры предосторожности при установке ……………………………………………………..…………………………
.
2.
Инструкция по уст
ановке
2.1.

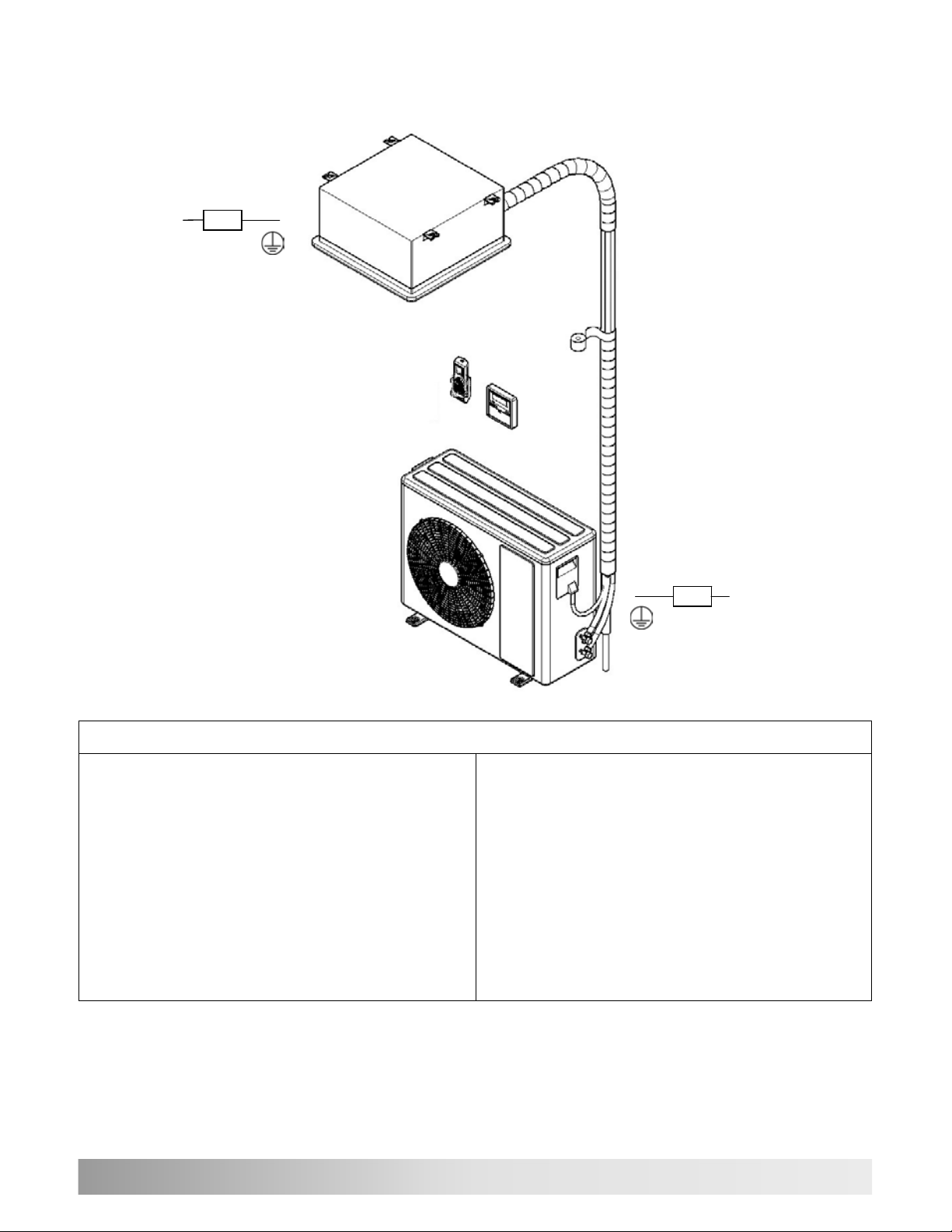

Схема установки ………………………………………………………………………………………………………………
..
2.2.
Установка внутреннего блока ………………………………………………………………………………………………
..
2.3.

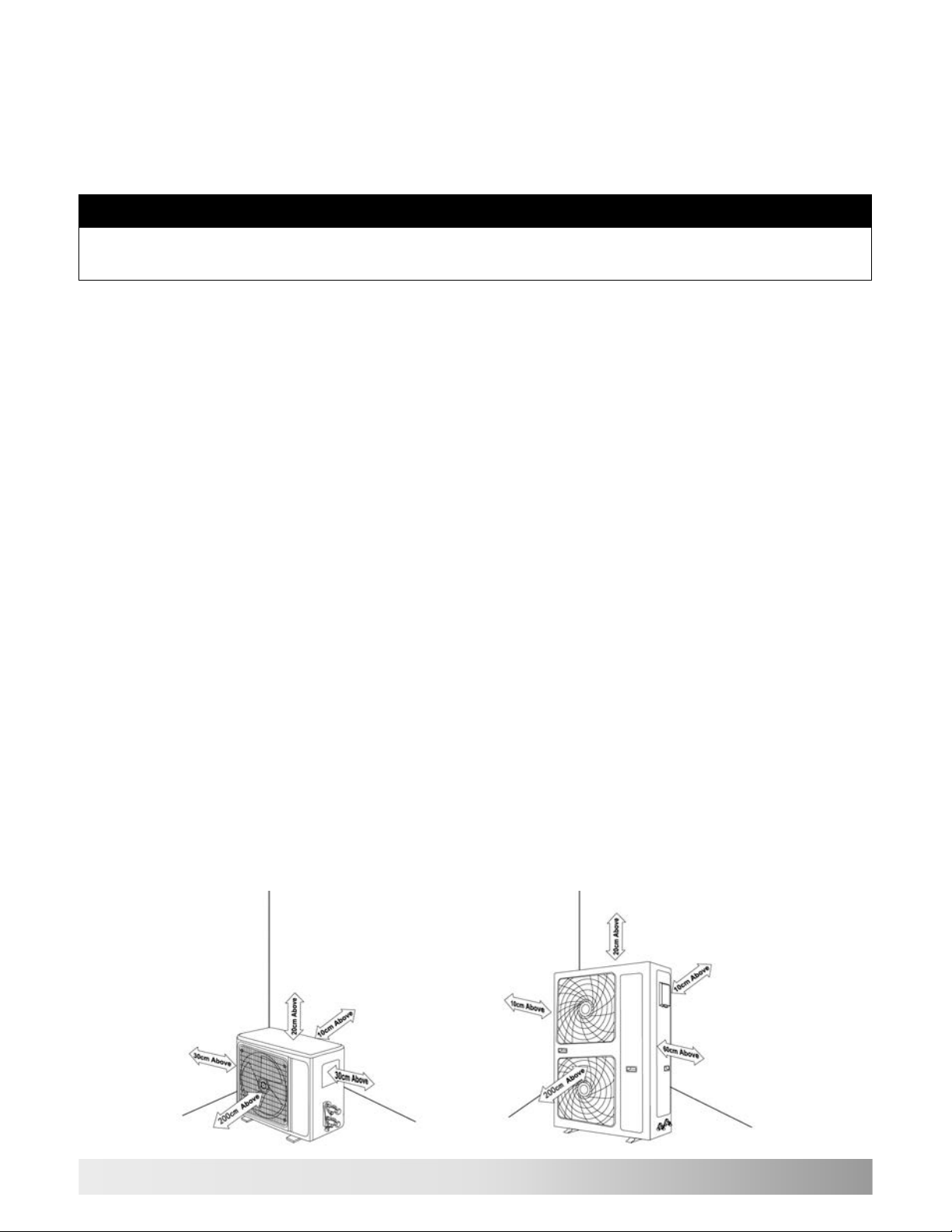

Установка наружного блока …………………………………………………………………………………………………
...
2.4.
Монтаж трубопроводов хладагента …………………………………………………………………………………………
2.4.1.
Инструкция по монтажу ……………………………………………………………………………………………………
.
2.4.2.
Теплоизоляция и герметизация …………………………………………………………………………………………
.
2.4.3.
Подключение труб хладагента …………………………………………………………………………………………
.
2.4.4.
Испытание и вакуумирование трубопроводов ………………………………………………………
...
……………
..
2.4.5.
Определение дополнительного количества хладагента, дозаправка системы ………………………………
....
2.5.
Электрические соединения ………………………………..………………………………………………………………
...
2.5.1.
Правила безопасности …………………………………………………………………………………………………
...
2.5.2.

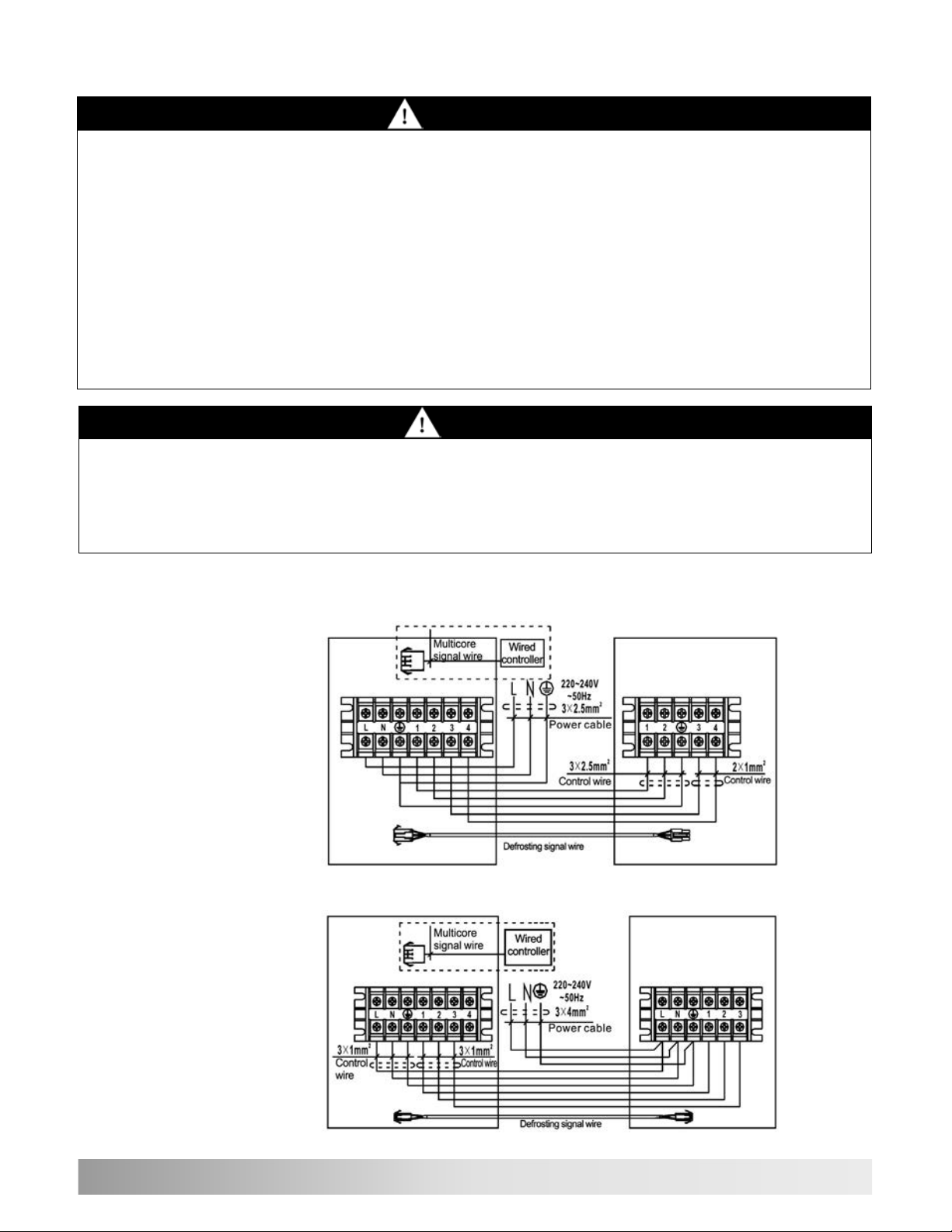

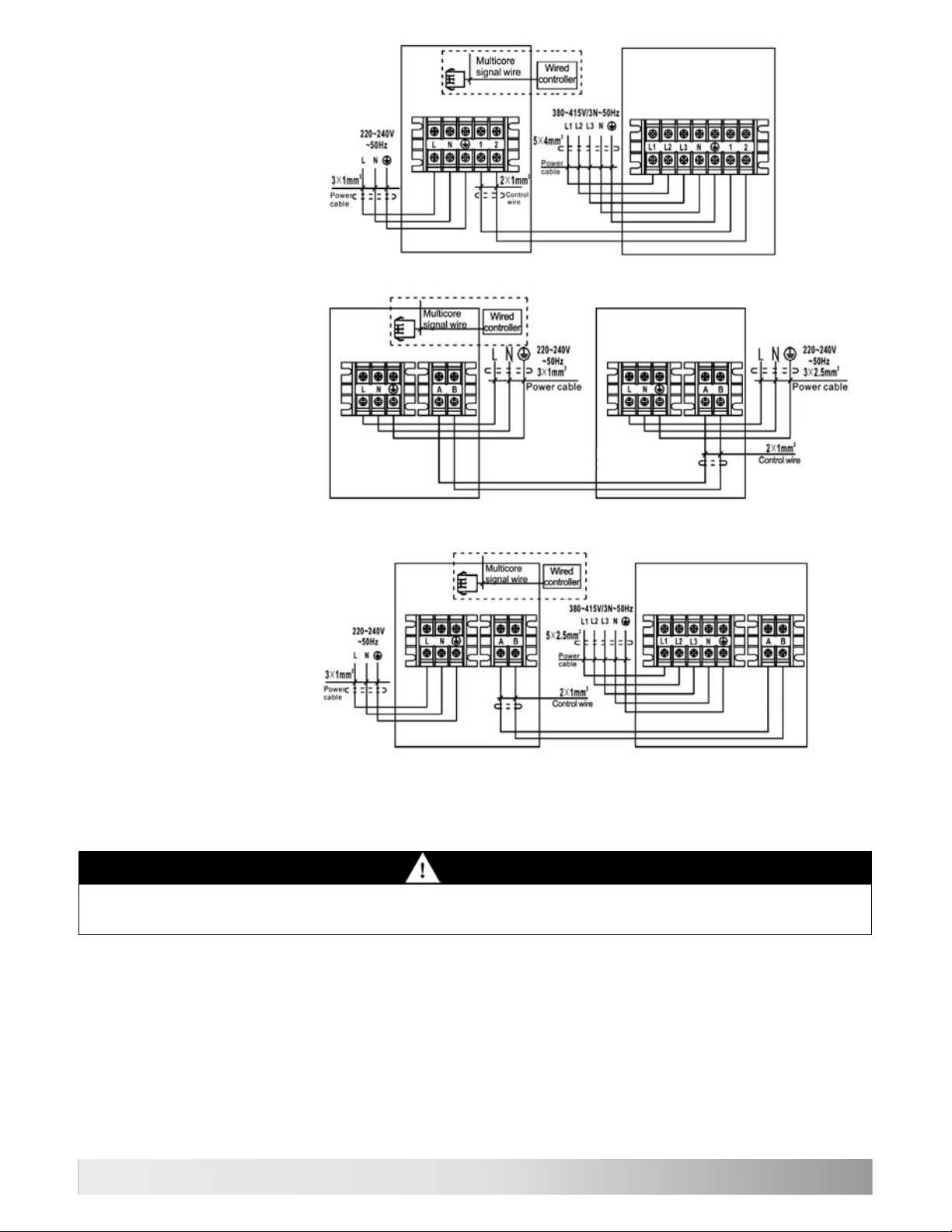

Схемы электрических соединений ……………………………………………………………………………………
..
3.
Ввод в эксплуатацию ……………………………………………………………………………………………………………
..
4.
Технические данные ……
…………………………………………………………………………………………………………
.
5.

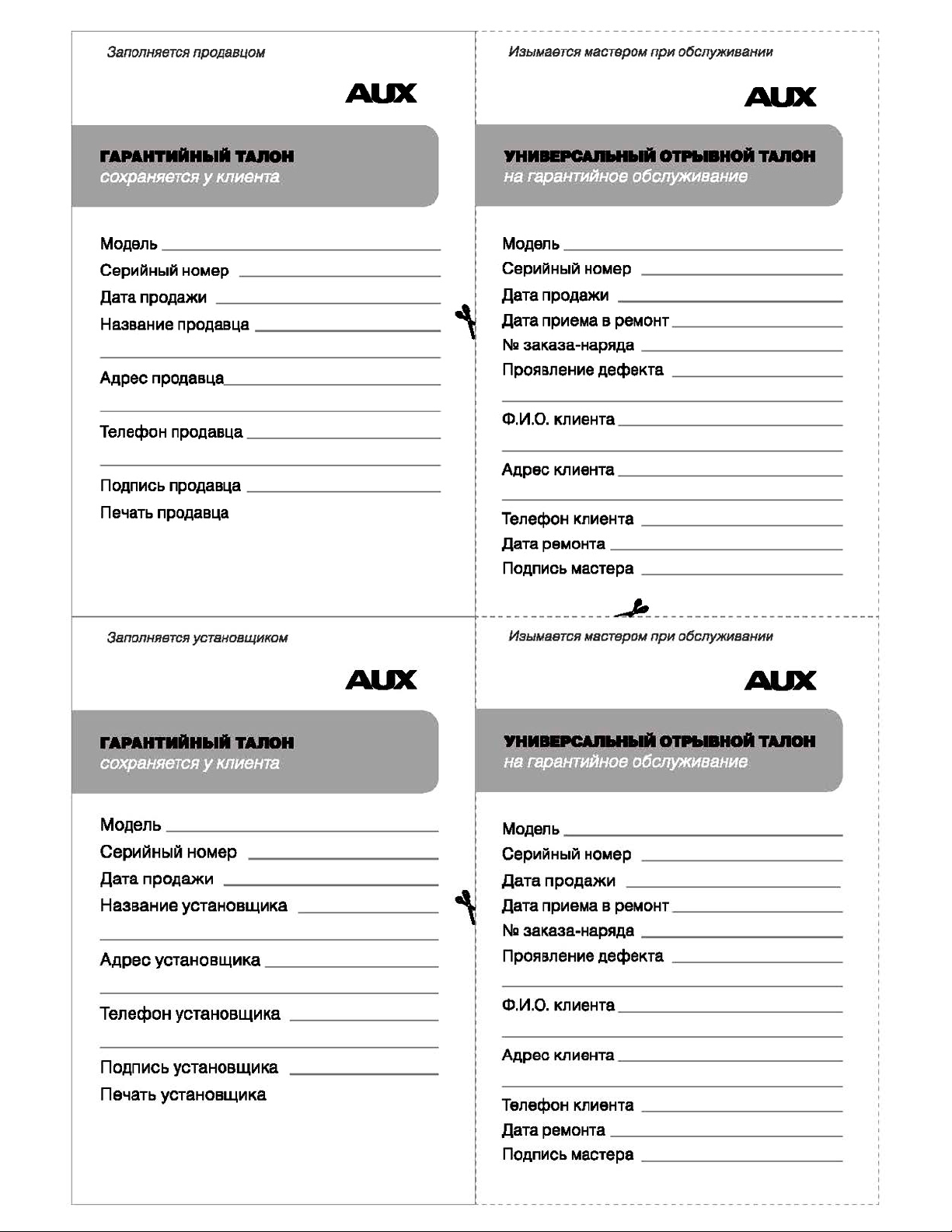

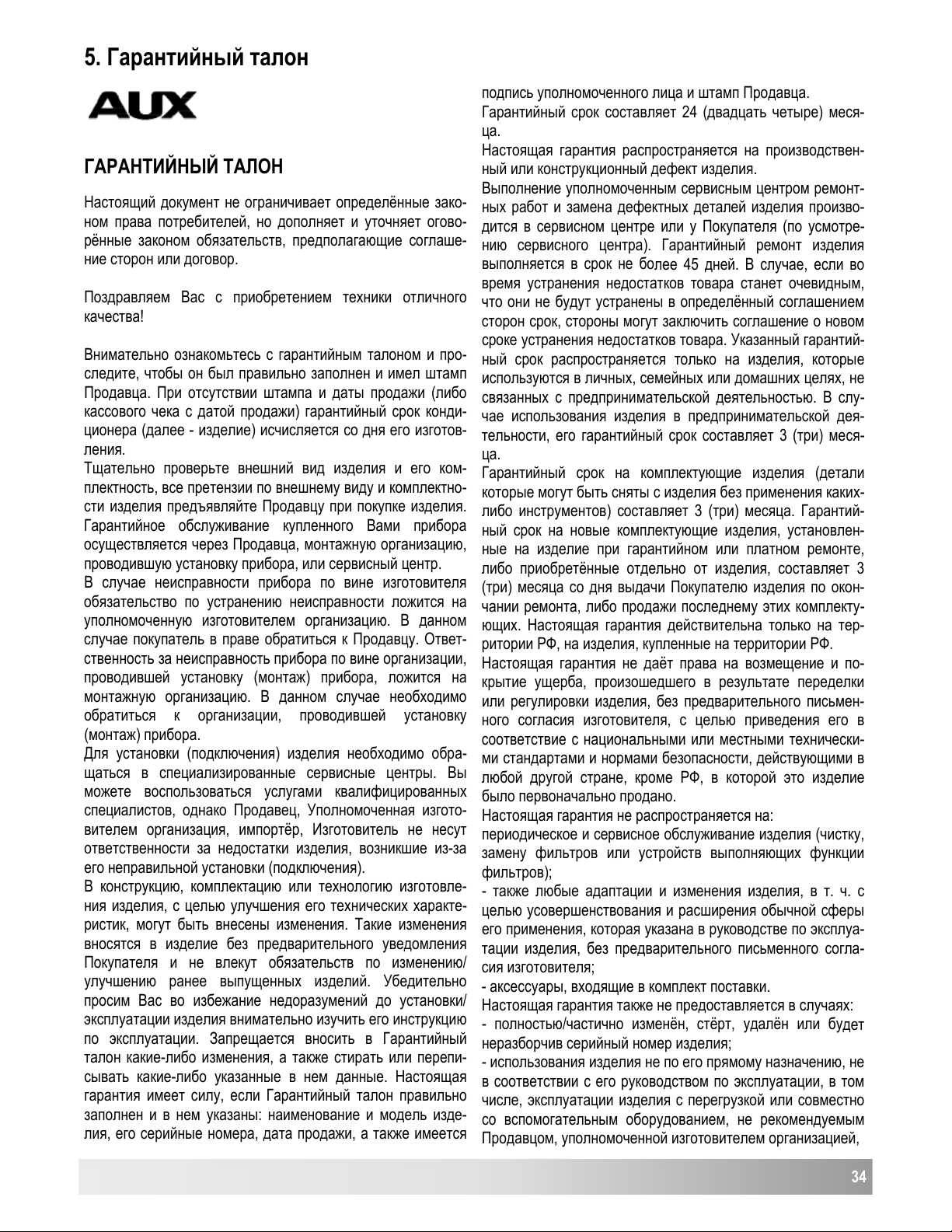

Гарантийный талон ……………………………………………………………………………………………………….………
.
01
02
02
03
03
06
08
14
14
14
15
15
17
19
20
20
21
21
21
22
23
24
25
25
25
27
28
34
Page 3
1.
Инструкция по эксплуатации
1.1.

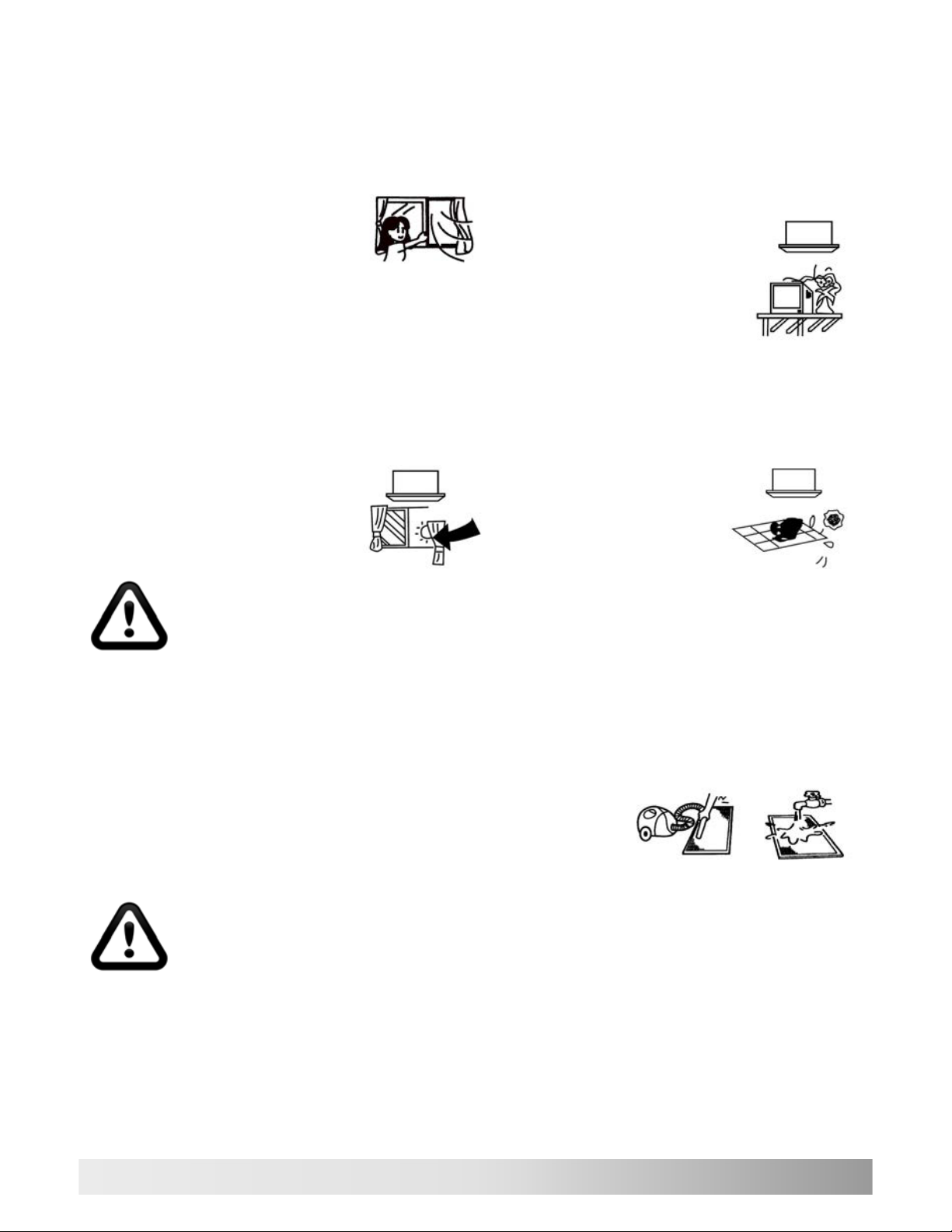

Правила использования
Соблюдение следующих правил позволит Вам получить использовать кондиционер с максимальной эффективностью
.
В режиме охлаждения, минимизируйте количе
-
ство прямых солнечных лучей
.
Закройте окна жалюзи или шторами
.
Устанавливайте разумные значения целевых
температур
.
Рекомендуемые диапазоны температур
:
- в режиме охлаждения: +26°С ~ +28°С
- в режиме обогрева: +18°С ~ +22°С
- в режиме осушения: +20°С ~ +24°С
При использовании кондиционера закрывайте
окна и двери
.
В противном случае эффективность охла
-
ждения или о
богрева будут снижена
.
Не размещайте посторонние предметы в непо
-
средственной близости от отвер
-
стий входа или выхода воздуха
блоков кондиционера
.
В противном случае эффективность
охлаждения или обогрева будут сни
-
жена, вплоть до выключения кондици
-
онера
.
Регулярно очищайте воздушные фильтры внут
-
реннего блока
.
В противном случае, из-за силь
-
ного загрязнения фильтров внут
-
реннего блока, эффективность
кондиционера будет снижена
.
ВНИМАНИЕ
!!!
Перед очисткой воздушного фильтра выключите кондиционер с пульта управления и отключите
его от электропитания
.
Не мойте кондиционер водой, это может привести к поражению электрическим током
.
1.2.
Сервисное обслуживание и прочие работы
Очистка воздушного фильтра
.
Для обеспечения максимальной эффективности Вашего кондиционера регулярно очищайте воздушные фильтры. Мы
рекомендуем проводить очистку раз в месяц или чаще при необ
ходимости
.
Удалите грязь с воздушного фильтра с помощью пылесоса
.
При сильном загрязнении промойте фильтр в тёплой воде, температура которой не
выше
40°C
.
ВНИМАНИЕ
!!!
Не устанавливайте воздушный фильтр в кондиционер мокрым, это может привести к поражению
электрическим током
.
Не сушите воздушный фильтр под прямыми солнечными лучами
.
Проверки перед каждым включением:
Убедитесь
в
целостности и отсутствии повреждений блоков кондиционера
;
Убедитесь
,
что отверстия входа и выхода воздуха блоков кондиционера не заблокированы
;
Убедитесь
,
что провода электропитания не повреждены, а провод заземления надежно подключен
.
02
Page 4
Если кондиционер не будет используется в течение длительного периода времени:
Для
просушки внутреннего блока включите кондиционер в режим вентиляции на
2 ~ 3
часа
;
Отключите
кондиционер от сети электропитания
.
Примечание: если кондиционер выключен только с
помощью пульта дистанционного управления, он все равно
потребляет электроэнергию
.
Прочие работы:
Через
несколько сезонов работы кондиционера, Вы должны обратиться в специализированный сервисный центр для
проведения работ по тщательной очистки и проверки наружного и внутреннего блоков
;
Скопившиеся
во
внутреннем блоки грязь может вызвать посторонние неприятные запахи, затруднить циркуляцию
воздуха через теплообменник, а так же засорить дренаж, что в свою очередь может привести к протечке воды
;
Не
пытайтесь самостоятельно очищать внутренние элементы наружного или внутреннего блоков, это может приве
-
сти к травмам или неисправности кондиционера
.
1.3.
Управление кондиционером
1.3.1.

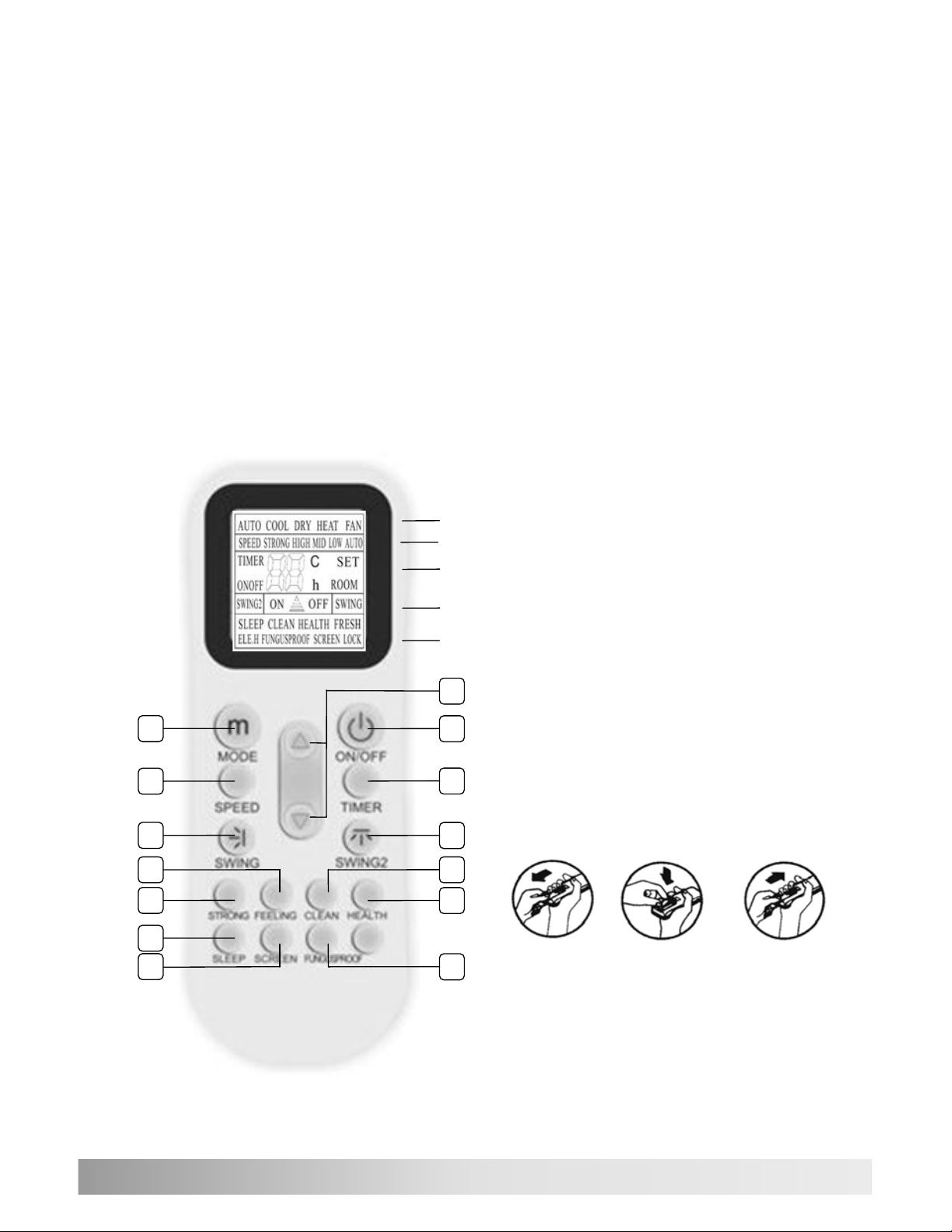

Беспроводной пульт управления YKR-K
Индикация режима работы
Индикация скорости вентилятора
Индикация значения целевой температуры
,
индикация таймеров
Индикация включения/выключения
,
индикация качания жалюзи
Индикация дополнительных режимов
1
2
3
4
6
5
9
8
12 10
11
13
Представленное изображение относится к стандартному пульту дистанционного
управления, на нем изображены все функциональные кнопки.Они могут отличаться
от функциональных кнопок Вашего пульта дистанционного управления (в
зависимо
-
сти от модели).
14
7
Замена батареек в пульте управления
1.
Снимите крышку отсека батареек в указанном направлении
.
2.
Извлеките старые батарейки
.
3.
Вставьте новые батарейки соблюдая полярность
.
4.
Закройте крышку отсека батареек
.
Примечания
Используйте только новые батарейки типа ААА
.
Если вы не используете пульт ДУ более месяца, извлеките батарейки
.
03
Page 5
[ON/OFF] Кнопка включения/выключения
.
Нажатие на кнопку включает кондиционер, на дисплее пульта высвечивается индикатор "ON",
повторное нажатие выклю
-
чает кондиционер, на дисплее пульта высвечивается индикатор "OFF".
При включении кондиционера устанавливается предыдущие настройки работы
.
[MODE]
Кнопка выбора режима работы
.
Каждое нажатие на кнопку изменяет режим работы кондиционера
.
На дисплее пульта отображаются соответствующие знаки индикации режимов
:
AUTO (Автоматический) - COO
L
(
Охлаждение) - DRY (
Осушение) - FAN (Вентиляция) - HEAT (Обогрев).
Примечание
:
В автоматическом режиме кондиционер, в зависимости от температуры воздуха в помещении, автоматически выбирает режим охлаждения или обогрева, созда
-
вая комфортные условия для пользователя. Целевая температура не отображается на дисплее пульта управления и её изменение невозможно
.
В режиме вентиляция, кондиционер включает только вентилятор внутреннего блока. В данном режиме кондиционер не поддерживает температуру
в
помещении
.
Целевая температура не отображается на дисплее пульта управления и её изменение невозможно
.
Внимание!
Кондиционер не даёт притока свежего воздуха!
[
SPEED] Кнопка выбора скорости работы вентилятора внутреннего блока
.
Каждое нажатие на кнопку изменяет скорость вращения вентилятора внутреннего блока
.
На дисплее пульта высвечивается индикация соответствующей скорости вентилятора
:
L
OW (низкая) - MID (средняя) - HIGH (
высокая) - AUTO (
Автоматическая)
Примечание
:
Скорость вентилятора задаваемая автоматически, зависит от разницы между заданной целевой температуры и температуры окружающего воздуха
.
В режиме вентиляции режим автоматической скорости вентилятора не доступен
.
[] и [] Кнопки выбора целевой температуры
.
Каждое нажатие на кнопку [
] / []
увеличивает
/
уменьшает значение целевой температуры на 1°С, в диапазоне
+
16 - +32°С.
Заданное значение целевой температуры отображается на дисплее пульта
.
[SWING] Кнопка включения качания горизонтальной жалюзи внутреннего блока
.
Нажатие кнопки активирует качание горизонтальной жалюзи внутреннего блока, изменяющей направление выходящего
воздуха по вертика
ли, на дисплее пульта высвечивается индикатор "SWING". Дождитесь, когда жалюзи займет необходи
-
мое положение и повторно нажмите на кнопку, чтобы остановить качание
.
Для предотвращения образование на жалюзи конденсата, не допускайте длительного направления воздушного потока
вниз в режимах охлаждение и осушение
.
Во избежание поломки жалюзи не регулируйте её положение вручную
.
[SWING2]
В данных моделях не используется
.
[
T
IMER] Кнопка включения таймера
.
Настройка таймера включения кондиционера (TIMER ON).
Нажатие на кнопку TIMER, при выключенном пульте дистанци
-
онного управления, включает таймер включения кондиционера, на дисплее отображается индикатор "TIMER
ON" (
ТАЙМЕР ВКЛ.) и время таймера. Диапазон установки времени от
0,5
часа (
30
минут) до 24
часов. Для настройки
желаемого времени таймера включения кондицио
нера, нажмите кнопку или . Каждое нажатие этих кнопок задаст
увеличение или уменьшение времени на
0,5
часа (
30
минут). По
достижении значения таймера
10
часов, каждое нажатие
этих кнопок задаст увеличение или уменьшение времени на
1
час. Повторно нажмите на кнопку [TIMER] для подтвержде
-
ния установленного времени таймера включения. Нажмите на любую другую кнопку для установки настроек кондиционе
-
ра после автоматич
еского включения.Через установленное время, кондиционер автоматически включится с выбранными
настройками
.
Настройка таймера выключения кондиционера (TIMER OFF).
Нажатие на кнопку TIMER, при включенном пульте дистан
-
ционного управления, включает таймер выключения кондиционера, на дисплее отображается индикатор "TIMER
OFF" (
ТАЙМЕР ВЫКЛ.) и время таймера. Диапазон установки времени от
0,5
часа (
30
минут) до 24
часов. Для нас
тройки
желаемого времени таймера включения кондиционера, нажмите кнопку [] или [
].
Каждое нажатие этих кнопок задаст
увеличение или уменьшение времени на
0,5
часа (
30
минут). По
достижении значения таймера
10
часов, каждое нажатие
этих кнопок задаст увеличение или уменьшение времени на
1
час. Повторно нажмите на кнопку [TIMER] для подтвержде
-
ния установленного времени таймера вы
ключения. Через установленное время кондиционер автоматически выключится
.
[STRONG]
Кнопка включения интенсивного режима
.
Нажатие на кнопку, при работе кондиционера в режимах охлаждения или обогрева, включает интенсивный режим работы
кондиционера - вентилятор внутреннего блока вращается на максимальной скорости, обеспечивая максимально быстрое
1
2
4
5
6
7
3
04
8
Page 6
[
охлаждение или обогрев помещения, для скорейшего достижения установленной целевой температуры, на дисплее
пульта высвечивается индикатор "STRONG".
При переключении режима работы, при изменении скорости вращения
вентилятора или повторном нажатии на кнопку режим интенсивной работы будет выключен
.
[HEALTH]
В данных моделях не используется
.
[FEELING]
В данных моделях не используется
.

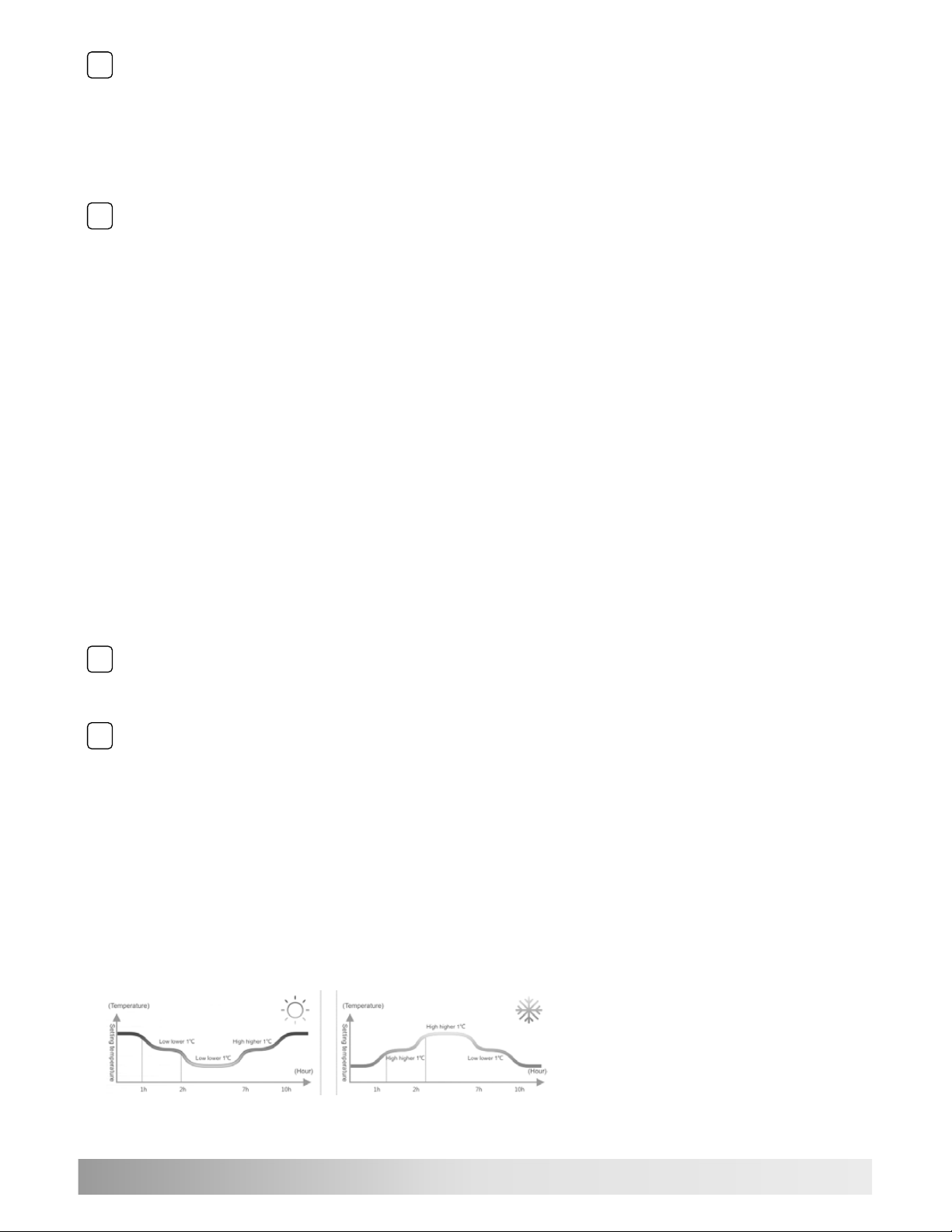

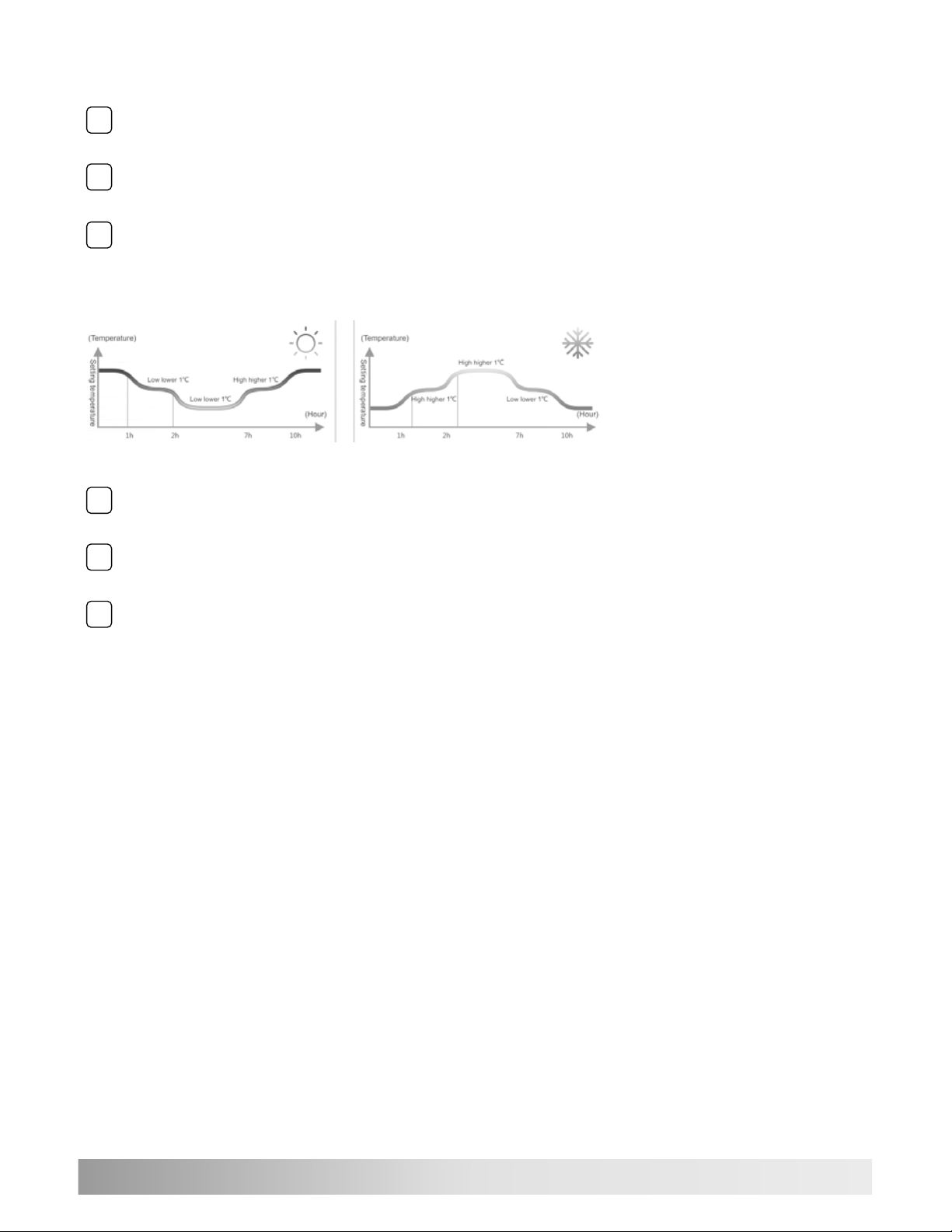

[SL
EEP]
Кнопка включения ночного режима
.
Нажатие на кнопку включает ночной режим раб
оты, на дисплее пульта высвечивается индикатор "SL
EEP". В
данном
режиме вентилятор внутреннего блока вращается на низкой скорости, а поддерживаемая кондиционером температура
изменяется следующим образом
:
При выключения кондиционера или повторном нажатии на кнопку режим будет выключен
.
[CLEAN]
В данных моделях не используется
.
[FUNGUSPROF]
В данных моделях не используется
.
[SCREEN]
Кн
опка включения/выключения дисплеев на панели внутреннего блока и проводного пульта управления
.
Нажатие на кнопку выключает дисплеи на панели внутреннего блока и проводного пульта управления, на дисплее пульта
высвечивается индикатор "SCREEN",
повторное нажатие включает дисплеи на панели внутреннего блока и проводного
пульта управления
.
За исключением моделей не имеющих дисплея на панели внутреннего блока или проводного пульта управления
.
9
12
10
11
13
05
14
Page 7
06

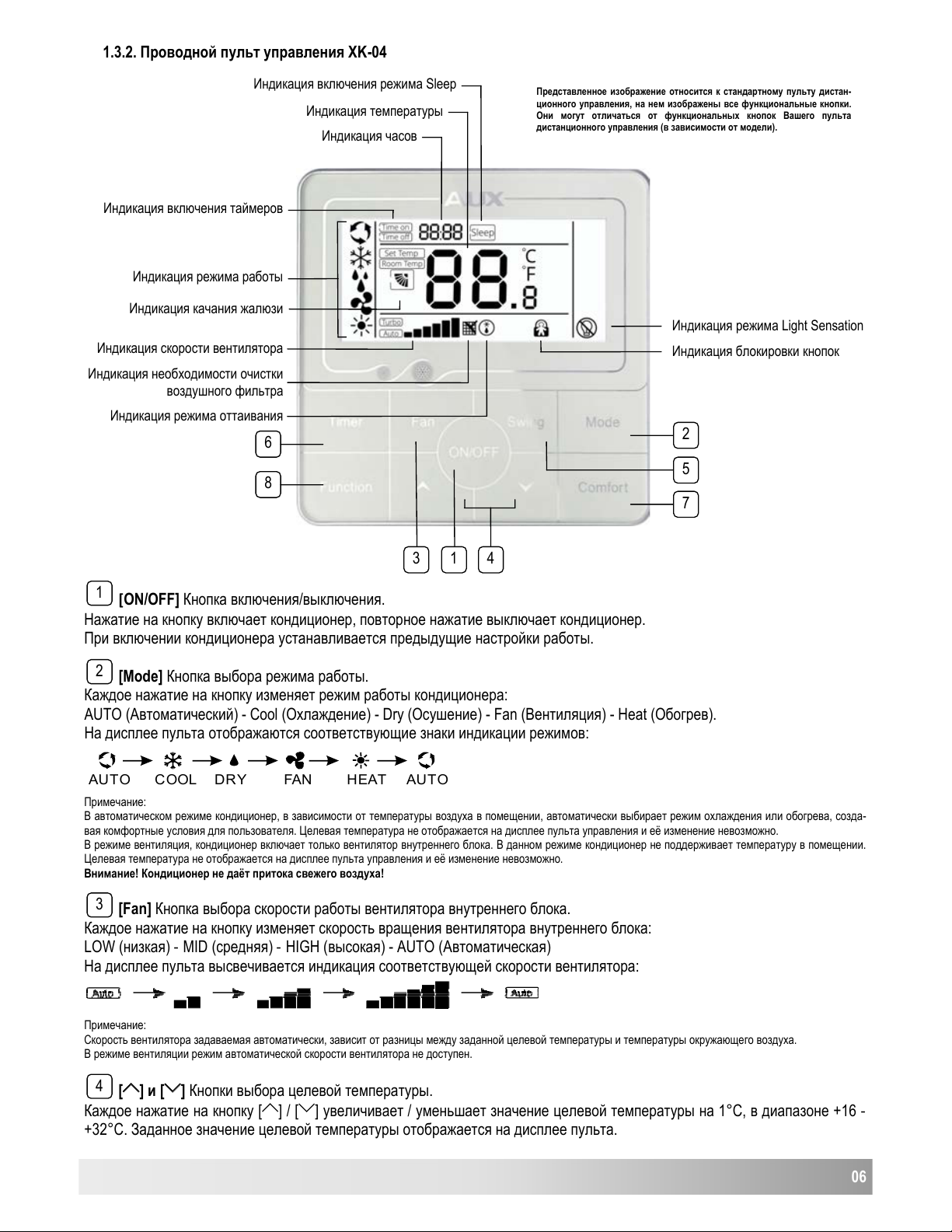

1.3.2.
Проводной пульт управления XK-
04
1
2
Индикация скорости вентилятора
Представленное изображение относится к стандартному пульту дистан
-
ционного управления, на нем изображены все функциональные кнопки
.
Они могут отличаться от функциональных кнопок Вашего пульта
дистанционного управления (в
зависимости от модели).
Индикация режима работы
Индикация часов
Индикация включения таймеров
Индикация температуры
Индикация включения режима Sleep
Индикация качания жалюзи
Индикация режима Li
ght Sensation
Индикация необходимости очистки
воздушного фильтра
Индикация режима оттаивания
Индикация блокировки кнопок
3
5
4
8
6
7
[ON/OFF] Кнопка включения/выключения
.
Нажатие на кнопку включает кондиционер, повторное нажатие выключает кондиционер
.
При включении кондиционера устанавливается предыдущие настройки работы
.
[Mode] Кнопка выбора режима работы
.
Каждое нажатие на кнопку изменяет режим работы кондиционера
:
AUTO (Автоматический) - Cool (Охлаждение) - Dry (Осушение) - Fan (Вентиляция) - Heat (Обогрев).
На дисплее пульта отображаются соответствующие знаки индикации режимов
:
Примечание
:
В автоматическом режиме кондиционер, в зависимости от температуры воздуха в помещении, автоматически выбирает режим охлаждения или обогрева, созда
-
вая комфортные условия для пользователя. Целевая температура не отображается на дисплее пульта управления и её изменение невозможно
.
В режиме вентиляция, кондиционер включает только вентилятор внутреннего блока. В данном режиме кондиционер не поддерживает температуру
в
помещении
.
Целевая температура не отображается на дисплее пульта управления и её изменение невозможно
.
Внимание!
Кондиционер не даёт притока свежего воздуха!
[Fan] Кнопка выбора скорости работы вентилятора внутреннего блока
.
Каждое нажатие на кнопку изменяет скорость вращения вентилятора внутреннего блока
:
L
OW (низкая) - MID (средняя) - HIGH (
высокая) - AUTO (
Автоматическая)
На дисплее пульта высвечивается индикация соответствующей скорости вентилятора
:
Примечание
:
Скорость вентилятора задаваемая автоматически, зависит от разницы между заданной целевой температуры и температуры окружающего воздуха
.
В режиме вентиляции режим автоматической скорости вентилятора не доступен
.
[] и [] Кнопки выбора целевой температуры
.
Каждое нажатие на кнопку [
] / []
увеличивает
/
уменьшает значение целевой температуры на 1°С,в диапазоне +
16 -
+32°С. Заданное значение целевой температуры отображается на дисплее пульта
.
1
2
3
4
AUT
O
COOL DR
Y
FAN HEATAUT
O
Page 8
[Swing]
Кнопка включения качания горизонтальной жалюзи внутреннего блока
.
Нажатие кнопки активирует качание горизонтальной жалюзи внутреннего блока, изменяющей направление выходящего
воздуха по вертикали. Дождитесь, когда жалюзи займет необходимое положение и повторно нажмите на кнопку, чтобы
остановить качание
.
Для предотвращения образование на жалюзи конденсата, не допускайте длительного направления воздушного потока
вниз в режимах охлаждение и осуш
ение
.
Во избежание поломки жалюзи не регулируйте её положение вручную
.
[Timer] Кнопки включения и настройки таймеров
.
Нажатие кнопки включает или выключает режимы таймеров включения или выключения
.
Настройка таймера включения кондиционера (TIMER ON).
Нажатие на кнопку TIMER, когда кондиционер выключен, вклю
-
чает таймер включения кондиционера, на дисплее отображается индикатор "TIMER ON" (ТАЙМЕР ВКЛ.) и время тай
мера
.
Диапазон установки времени от
0,5
часа (
30
минут) до 24
часов. Для настройки желаемого времени таймера включения
кондиционера, нажмите кнопку [] или [
].
Каждое нажатие этих кнопок задаст увеличение или уменьшение времени на
0,5
часа (
30
минут). По
достижении значения таймера
10
часов, каждое нажатие этих
кнопок задаст увеличение или
уменьшение времени на
1
час. Повторно нажмите на кнопку [T
IMER]
для подтверждения установленного времени тайме
-
ра включения. Нажмите на любую другую кнопку для установки настроек кондиционера после автоматического включе
-
ния. Через установленное время, кондиционер автоматически включится с выбранными настройками
.
Настройка таймера выключения кондиционера (TIMER OFF).
Нажатие на кнопку TIMER, когда кондиционер включен
,
включает таймер выключения кондиционера, на дисплее отображается индикатор "
T
IMER OFF" (ТАЙМЕР ВЫКЛ.) и время
таймера.Диапазон установки времени от
0,5
часа (
30
минут) до 24
часов. Для настройки желаемого времени таймера
включения кондиционера, нажмите кнопку [] или [
].
Каждое нажатие этих кнопок задаст увеличение или уменьшение
времени на
0,5
часа (
30
минут). По
достижении значения таймера
10
часов, каждое нажатие этих кнопок задаст увеличе
-
ние или уменьш
ение времени на
1
час. Повторно нажмите на кнопку [TIMER] для подтверждения установленного времени
таймера выключения. Через установленное время кондиционер автоматически выключится
.
Настройка часов. Нажмите на кнопку
[Timer] и
удерживайте в течении
5
секунд, индикатор часов начнёт мигать. Для
настройки необходимого времени нажимайте кнопки [] или [
].
Однократное нажатие на клавиши [] или [] изменя
-
ет показания на
1
минуту, удержание клавиш
и изменяет показания на
1
минуту раз в секунду, через две секунды
– на 10
минут в секунду, через пять секунд
– на 10
минут в секунду. Для подтверждения установленного времени повторно
нажмите кнопку [Timer
].
[Comfort]
Кнопка включения предустановленного режима
.
Нажатие кнопки, при работе кондиционера, устанавливает предварительно заданные настройки целевой температуры: в
режимах Cool и Dry
+26°С,в
режиме H
eat +24°С.
[
Function]Функциональная кнопка
.
Нажатие кнопки активирует меню включения или выключения дополнительных режимов и функций
.
Для выбора желаемых режима или функции нажимайте кнопки [] или [
].
При мигании соответствующего индикатора
,
для подтверждения выбора, повторно нажмите кнопку [Functi
on].
Перечень дополнительных режимов
:

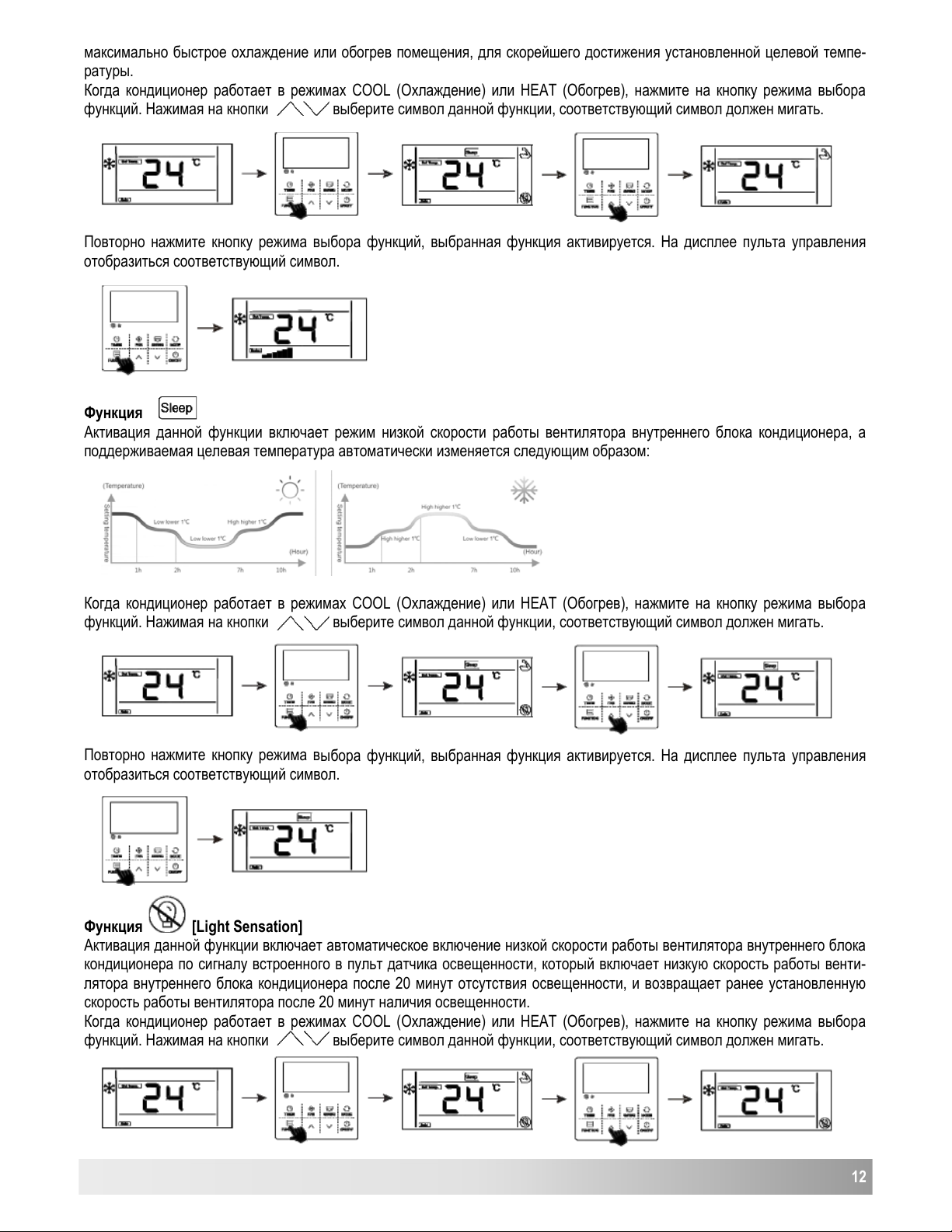

Режим [Turbo]
В данном режиме включается интенсивный режим раб
оты кондиционера в режимах Cool или H
eat -
вентилятор внутрен
-
него блока вращается на максимальной скорости, обеспечивая максимально быстрое охлаждение или обогрев помеще
-
ния, для скорейшего достижения установленной целевой температуры, на дисплее пульта появиться соответствующий
индикатор
;
Режим [Sleep]
В данном режиме вентилятор внутреннего блока вращается на низкой скорости, а поддерживаемая кондиционеро
м тем
-
пература изменяется следующим образом
:
5
6
7
07
8
Page 9

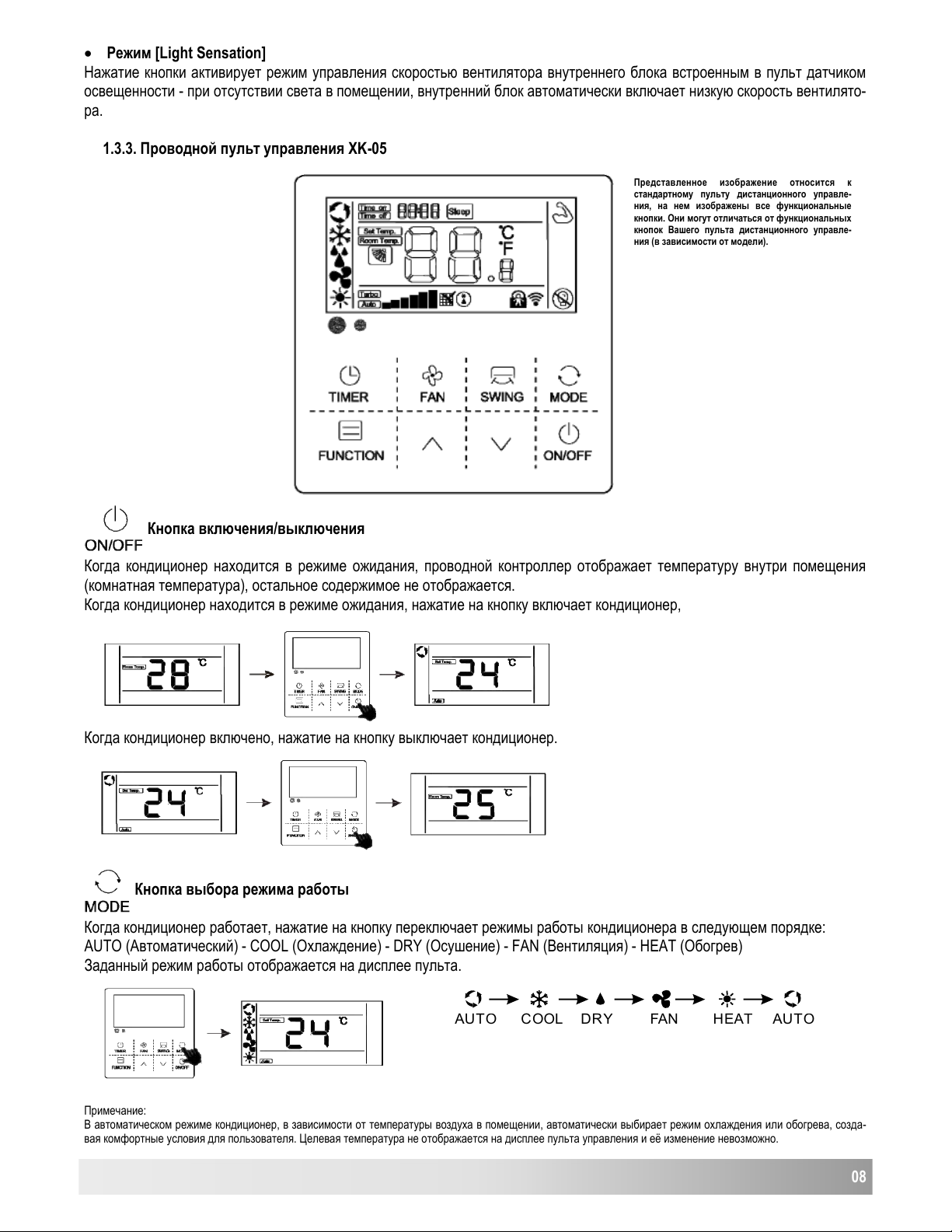

Режим [Light Sensation]
Нажатие кнопки активирует режим управления скоростью вентилятора внутреннего блока встроенным в пульт датчиком
освещенности - при отсутствии света в помещении, внутренний блок автоматически включает низкую скорость вентилято
-
ра
.
1.3.3.
Проводной пульт управления XK-
05
Кнопка включения/выключения
Когда кондиционер находится в режиме ожидания, проводной контроллер отображает температуру внутри помещения
(
комнатная температура),
остальное с
одержимое не отображается
.
Когда кондиционер находится в режиме ожидания, нажатие на кнопку включает кондиционер
,
Когда кондиционер включено, нажатие на кнопку выключает кондиционер
.
Кнопка выбора режима работы
Когда кондиционер работает,нажатие на кнопку переключает режимы работы кондиционера в следующем порядке
:
AUTO (Автоматический) - COOL (
Охлаждение) - DRY (
Осушение) - FAN (Вентиляция) - HEAT (Обогрев)
Заданный режим работы отображается на дисплее пульта
.
Примечание
:
В автоматическом режиме кондиционер, в зависимости от температуры воздуха в помещении, автоматически выбирает режим охлаждения или обогрева, созда
-
вая комфортные условия для пользователя. Целевая температура не отображается на дисплее пульта управления и её изменение невозможно
.
08
AUT
O
COOL DR
Y
FAN HEATAUT
O
Представленное изображение относится к
стандартному пульту дистанционного управле
-
ния, на нем изображены все функциональные
кнопки. Они могут отличаться от функциональных
кнопок Вашего пульта дистанционного управле
-
ния (в
зависимости от модели).
Page 10

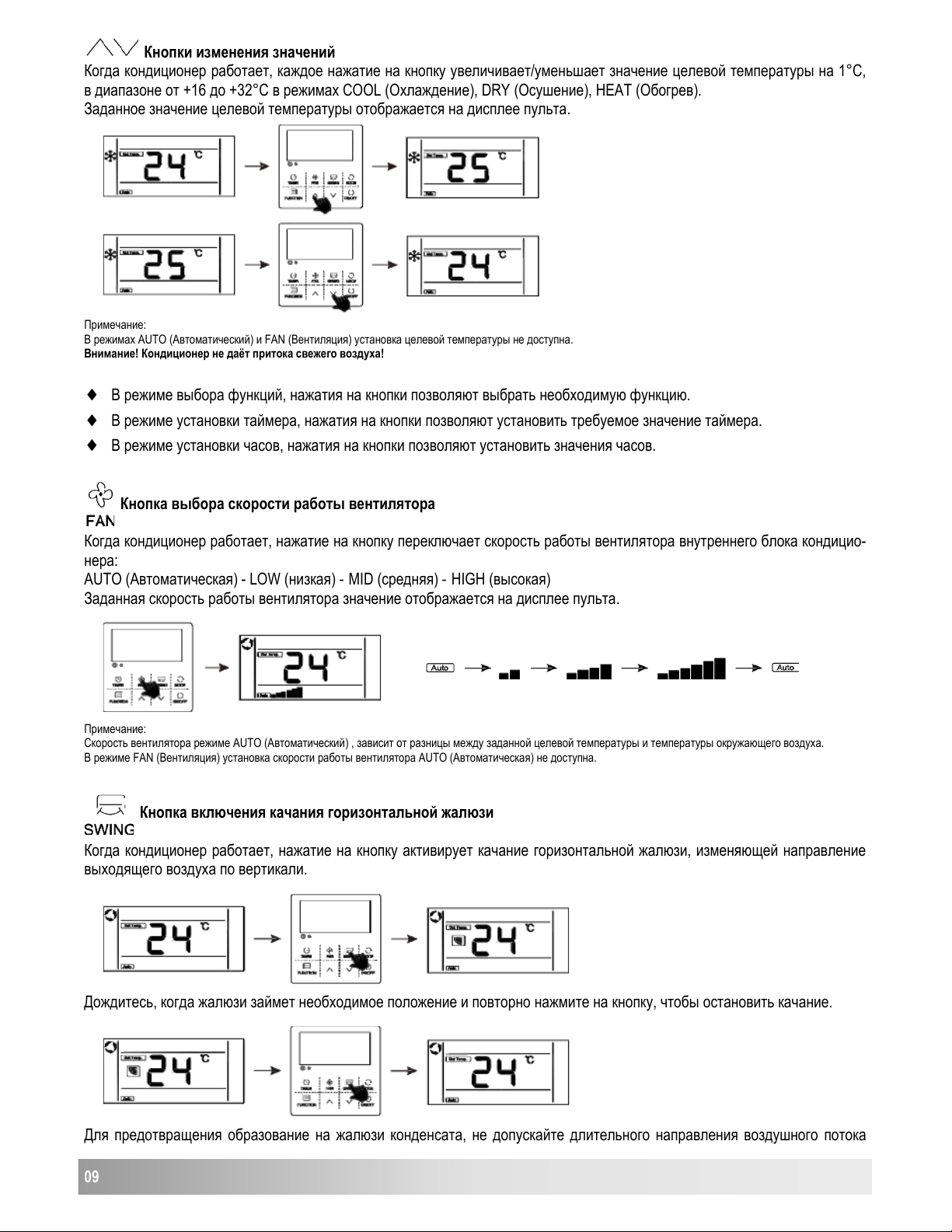

Кнопки изменения значений
Когда кондиционер работает, каждое нажатие на кнопку увеличивает/уменьшает значение целевой температуры на 1°С
,
в диапазоне от +
16 до +32°С в
режимах COOL (Охлаждение), DRY (
Осушение), HEAT (Обогрев).
Заданное значение целевой температуры отображается на дисплее пульта
.
Примечание
:
В режимах AUTO (Автоматический)и FAN (
Вентиляция)
установка целевой температуры не доступна
.
Внимание!
Кондиционер не даёт притока свежего воздуха!
В
режиме выбора функций, нажатия на кнопки позволяют выбрать необходимую функцию
.
В
режиме установки таймера, нажатия на кнопки позволяют установить требуемое значение таймера
.
В
режиме установки часов, нажатия на кнопки позволяют установить значения часов
.
Кнопка выбора скорости работы вентилятора
Когда кондиционер работает, нажатие на кнопку переключает скорость работы вентилятора внутреннего блока кондицио
-
нера
:
AUTO (Автоматическая) - LOW (
низкая) - MID (средняя) - HIGH (
высокая)
Заданная скорость работы вентилятора значение отображается на дисплее пульта
.
Примечание
:
Скорость вентилятора режиме AUTO (Автоматический) ,
зависит от разницы между заданной целевой температуры и температуры окружающего воздуха
.
В режимеFAN (Вентиляция)
установка скорости работы вентилятора AUTO (Автоматическая) не
доступна
.
Кнопка включения качания горизонтальной жалюзи
Когда кондиционер работает, нажатие на кнопку активирует качание горизонтальной жалюзи, изменяющей направление
выходящего воздуха по вертикали
.
Дождитесь, когда жалюзи займет необходимое положение и повторно нажмите на кнопку, чтобы остановить качание
.
Для предотвращения образование на жалюзи конденсата, не допускайте длительного направления воздушного потока
09
Page 11

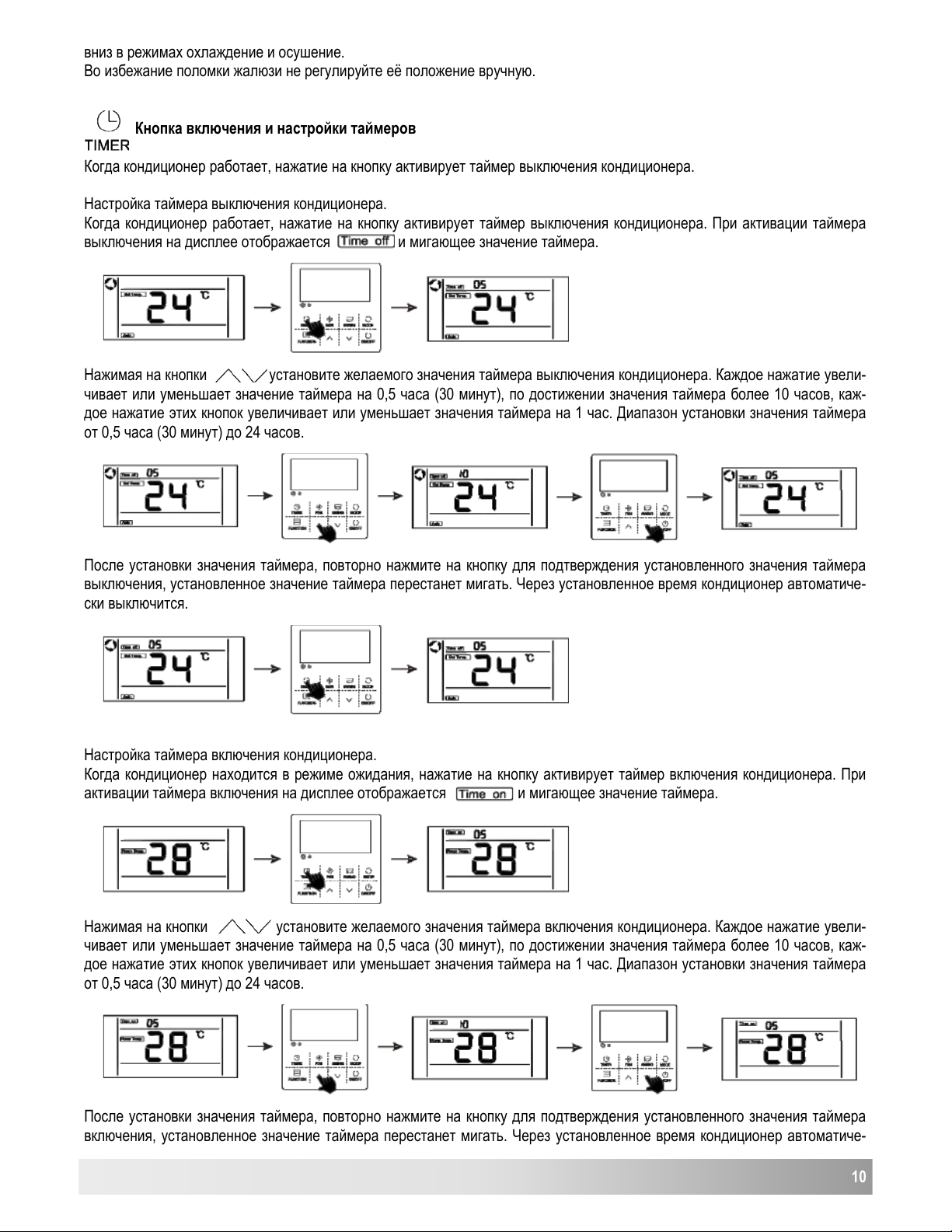

вниз в режимах охлаждение и осушение
.
Во избежание поломки жалюзи не регулируйте её положение вручную
.
Кнопка включения и настройки таймеров
Когда кондиционер работает, нажатие на кнопку активирует таймер выключения кондиционера
.
Настройка таймера выключения кондиционера
.
Когда кондиционер работает, нажатие на кнопку активирует таймер выключения кондиционера. При активации таймера
выключения на дисплее отоб
ражается
и
мигающее значение таймера
.
Нажимая на кнопки
установите желаемого значения таймера выключения кондиционера. Каждое нажатие увели
-
чивает или уменьшает значение таймера на
0,5
часа (
30
минут), по
достижении значения таймера более
10
часов, каж
-
дое нажатие этих кнопок увеличивает или уменьшает значения таймера на
1
час. Диапазон установки значения таймера
от
0,5
часа (
30
минут) до 24
часов
.
После установки значения таймера, повторно нажмите на кнопку для подтве
рждения установленного значения таймера
выключения, установленное значение таймера перестанет мигать. Через установленное время кондиционер автоматиче
-
ски выключится
.
Настройка таймера включения кондиционера
.
Когда кондиционер находится в режиме ожидания, нажатие на кнопку активирует таймер включения кондиционера. При
активации таймера включения на дисплее отоб
ражается
и
мигающее значение таймера
.
Нажимая на кнопки
установите желаемого значения таймера включения кондиционера. Каждое нажатие увели
-
чивает или уменьшает значение таймера на
0,5
часа(30
минут),
по достижении значения таймера более10часов,каж
-
дое нажатие этих кнопок увеличивает или уменьшает значения таймера на
1
час. Диапазон установки значения таймера
от
0,5
часа (
30
мин
ут) до 24
часов
.
После установки значения таймера, повторно нажмите на кнопку для подтверждения установленного значения таймера
включения, установленное значение таймера перестанет мигать. Через установленное время кондиционер автоматиче
-
10
Page 12

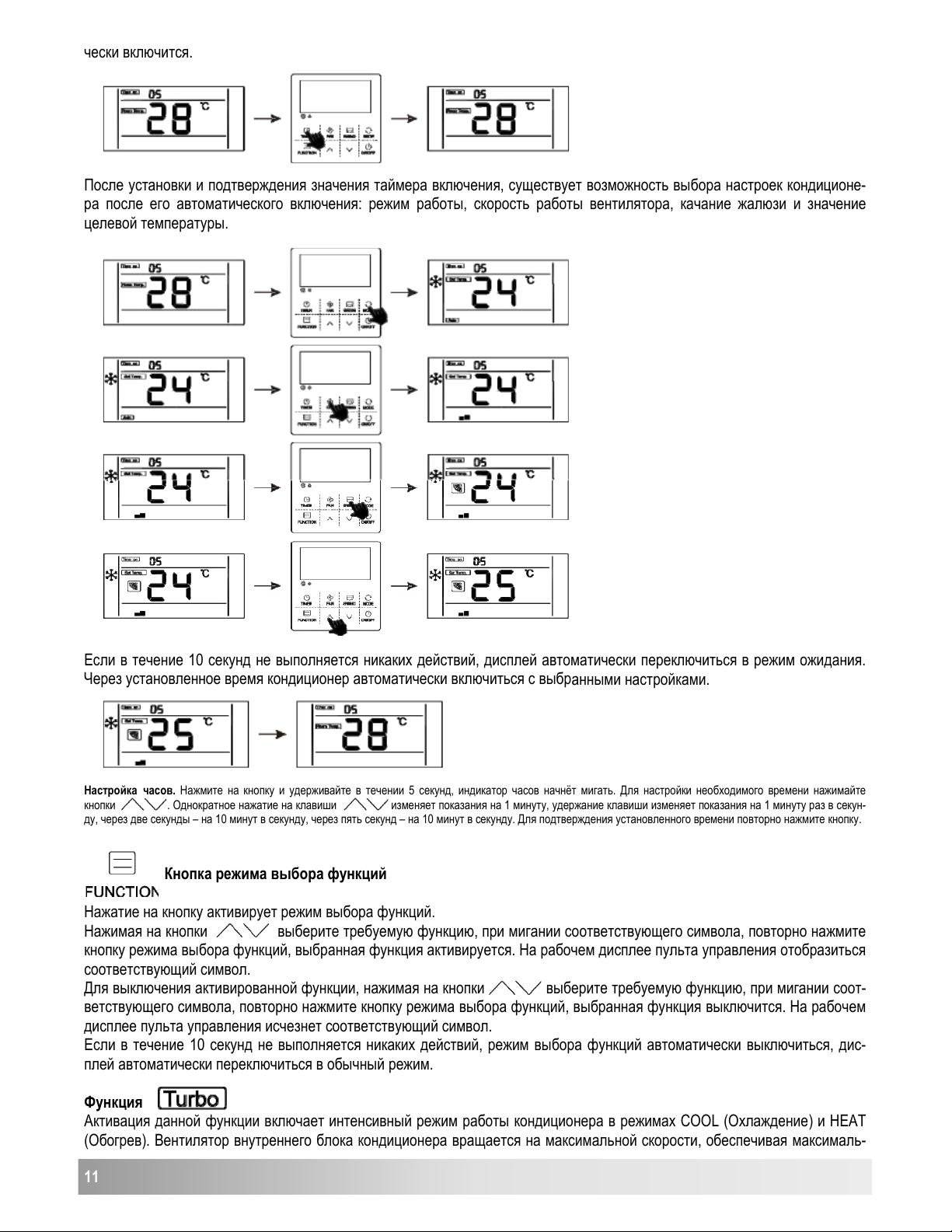

чески включится
.
После установки и подтверждения значения таймера включения, существует возможность выбора настроек кондиционе
-
ра после его автоматического включения: режим работы, скорость работы вентилятора, качание жалюзи и значение
целевой температуры
.
Если в течение
10
секунд не выполняется никаких действий, дисплей автоматически переключиться в режим ожидания
.
Через установленное время кондиционер автоматически включиться
с
выбр
анными настройками
.
Настройка часов. Нажмите на кнопку и удерживайте в течении
5
секунд, индикатор часов начнёт мигать. Для настройки необходимого времени нажимайте
кнопки
.
Однократное нажатие на клавиши
изменяет показания на
1
минуту, удержание клавиши изменяет показания на1 минуту раз в секун
-
ду, через две секунды– на
10
минут в секунду, через пять секунд
– на10
минут в секунду. Для подтверждения установленного времени повторно нажмите кнопку
.
Кнопка режима выбора функций
Нажатие на кнопку активирует режим выбора функций
.
Нажимая на кнопки
выберите требуемую функцию, при мигании соответствующего символа, повторно нажмите
кнопку режима выбора функций, выбранная функция активируется. На рабочем дисплее пульта управления отобразиться
соответствующий символ
.
Для выключения активированной функции,нажимая на кнопки выберите требуемую функцию,при мигании соот
-
ветствующего симв
ола, повторно нажмите кнопку режима выбора функций, выбранная функция выключится. На рабочем
дисплее пульта управления исчезнет соответствующий символ
.
Если в течение
10
секунд не выполняется никаких действий, режим выбора функций автоматически выключиться, дис
-
плей автоматически переключиться в обычный режим
.
Функция
Активация данной функции включает интенсивный режим работы кондиционера в режимах COOL (Охлаждение) и HEAT
(
Об
огрев).
Вентилятор внутреннего блока кондиционера вращается на максимальной скорости, обеспечивая максималь
-
11
Page 13
максимально быстрое охлаждение или обогрев помещения, для скорейшего достижения установленной целевой темпе
-
ратуры
.
Когда кондиционер работает в режимах COOL (Охлаждение)
или HEAT (
Обогрев),
нажмите на кнопку режима выбора
функций. Нажимая на кнопки
выберите символ данной функции, соответствующий символ должен мигать
.
Повторно нажмите кнопку режима выбора функций, выбранная функция активируется. На дисплее пульта управления
отоб
разиться соответствующий символ
.
Функция
Активация данной функции включает режим низкой скорости работы вентилятора внутреннего блока кондиционера, а
поддерживаемая целевая температура автоматически изменяется следующим образом
:
Когда кондиционер работает в режимах COOL (Охлаждение)
или HEAT (
Обогрев),
нажмите на кнопку режима выбора
функций. Нажимая на кнопки
выберите символ данной функции, соответствующий символ должен мигать
.
Повторно нажмите кнопку режима в
ыбора функций, выбранная функция активируется. На дисплее пульта управления
отобразиться соответствующий символ
.
Функция
[Light Sensation]
Активация данной функции включает автоматическое включение низкой скорости работы вентилятора внутреннего блока
кондиционера по сигналу встроенного в пульт датчика освещенности, который включает низкую скорость работы венти
-
лятора внутреннего блока кондиционера после
20
минут отсутствия освещенности, и возвращ
ает ранее установленную
скорость работы вентилятора после
20
минут наличия освещенности
.
Когда кондиционер работает в режимах COOL (Охлаждение)
или HEAT (
Обогрев),
нажмите на кнопку режима выбора
функций. Нажимая на кнопки
выберите символ данной функции, соответствующий символ должен мигать
.
12
Page 14

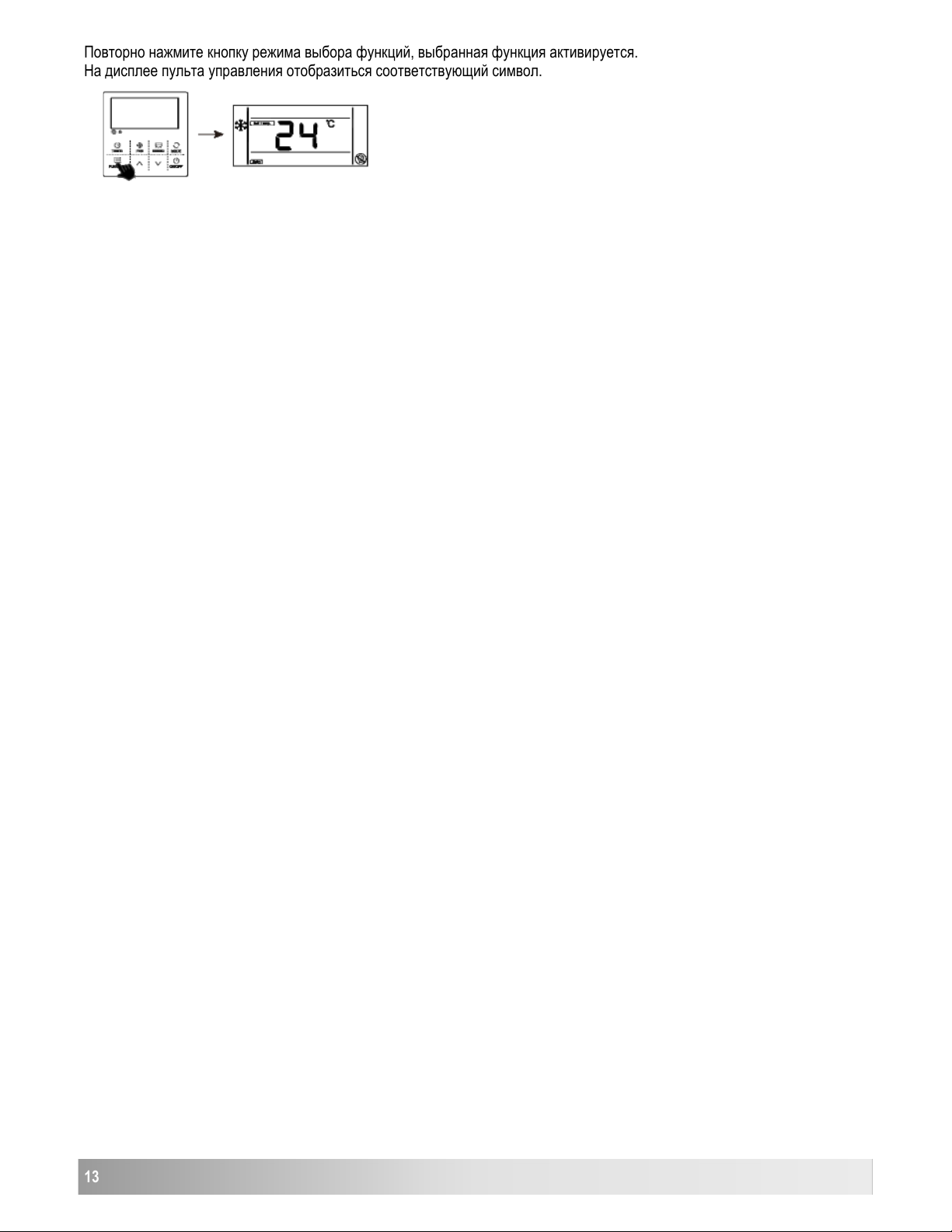

Повторно нажмите кнопку режима выбора функций, выбранная функция активируется
.
На дисплее пульта управления отобразиться соответствующий символ
.
06
13
Page 15
1.4.
Поиск и устранение неисправностей
1.4.1.
Неисправности и их проверка
ВНИМАНИЕ
!!!
Если Вы обнаружили неисправности при работе кондиционера, такие как сильный посторонний
запах, течь жидкости из внутреннего блока, посторонние звуки, частое срабатывание устройства
защитного отключения (
УЗО),
сильный нагрев вилки или кабеля электропитания, и пр. немедленно
выключите кондиционер, отключите его от электропитания и обратитесь к специалистам или в
специализированный сервисный центр
.
Не пы
тайтесь отремонтировать кондиционер самостоятельно. Неквалифицированный ремонт
может привести к поражению электрическим током, возгоранию, протечке жидкости и другому
ущербу, а так же является серьезной опасностью для Вашего здоровья
.
Следующие случаи не всегда являются признаками поломок. Пожалуйста, прежде чем обратиться в сервисный центр
,
попробуйте воспользоваться следующими рекомендациями, если после выполнения указанных проверок кондиционер не
возобновит нормальную работу
,
прекратите его эксплуатацию и обратитесь в сервисный центр
.
Неисправность
Возможная причина и способ её устранения
Кондиционер не включается
Проверьте подключение к сети
.
Сработало защитное устройство, попытайтесь включить кондиционер не менее чем через 3минуты
.
Низкое или высокое напряжение в сети
.
Проверьте, может быть, выставлена работа по таймеру
?
Кондиционер не реагирует на команды с пульта
управления
.
Возможно, это влияние электромагнитных помех. Попробуйте
отключить электропитание кондиционера и через
1
минуту подать его снова
.
Убедитесь, что пульт находится в зоне действия сигнала
.
Проверьте батарейки дистанционного пульта, замените их при необходимости
.
Проверьте, не поврежден ли пульт
.
Снизилась эффективность охлаждения или
обогрева
Проверьте корректность установленной целевой температуры
.
Проверьте, не перекрыты ли входные и выходные отверстия внутреннего блока
.
Проверьте степень загрязнения воздушного фильтра, теплообменника и вентилятора внутреннего блока
,
выполните очистку при необходимости
.
Убедитесь, что теплый/холодный воздух не поступает через открытые окно или дверь
.
Проверьте корректность установленной скорости вентилятора
.
При высокой температуре наружного воздуха эффективность охлаждения может быть недостаточной
.
При низкой температуре наружного воздуха эффективность обогрева может быть недостаточной
.
Проверьте наличие в помещении дополнительные источников тепла
.
Является нормой, если после
15
минут работы кондиционера, разница температур воздуха на входе и выходе
внутреннего блока составляет: в режиме охлаждения не менее8°C, а в
режиме обогрева не менее
14°C
.
Задержка при переключении режимов работы Смена режимов работы в ходе эксплуатации может занимать до 3-х
минут
.
Задержка при включении режима обогрев
Данная задержка от2 до5 минут необходима для прогрева теплообменника внутреннего блока. Не является
неисправностью
.
Появление постороннего запаха
Кондиционер может усиливать запахи,присутствующие в помещении,(
такие как сигаретный дым, парфюме
-
рия, от мебели и т.д
.
Проконсультируйтесь с сервисным центром если запах сохраняется продолжительное время
.
От внутреннего блока слышен звуки текущей
или булькающей воды
Звуки вызваны протекающим по трубам и кипящим хладагентом внутри внутреннего блока. Не является
неисправностью
.
От внутреннего блока слышно потрескивание
Потрескивание объясняется расширением или сжатием передней панели и других деталей прибора вслед
-
ствие изменения температуры
. Не
является неисправностью
.
От внутреннего блока слышен слабый механи
-
ческий звук
Звук появляется при включении/выключении вентилятора внутреннего блока. Не является неисправностью
.
От внутреннего блока слышен шипящий звук
Звук появляется при изменении потока хладагента. Не является неисправностью
.
Звук появляется при включении режима оттаивания. Не является неисправностью
.
Появление тумана возле внутреннего блока
Это явление вызвано резким охлаждением воздуха в помещении струей воздуха из кондиционера не является
неисправностью
.
14
1.4.2.
Коды неисправностей
При возникновении неисправности, код ошибки автоматически отображается на дисплеях лицевой панели внутреннего
блока (
при её наличии) и
проводного пульта управления
.
При появлении кода неисправности выключите кондиционер, отключите его от электропитания и обратитесь к специали
-
стам или в специализированный сервисный центр
Page 16
1.5.
Меры предосторожности
Для исключения риска смерти, серьезных травм или повреждений имущества, пожалуйста соблюдайте следующие пра
-
вила техники безопасности
.
Степень возможного вреда описывается следующими символами
:
При эксплуатации кондиционера должны соблюдаться правилами описываемые следующими символами
:
1.5.1.
Меры предосторожности при эксплуатации
.
ПРЕДУПРЕЖДЕНИЕ
Этот символ указывает на опасность смерти, тяжелых травм и других трагических последствиях
ОСТОРОЖНО
Этот символ указывает на опасность повреждения или порчи имущества
Этот символ указывает на то, что строго запрещено
Этот символ указывает на то, что необходимо обязательно соблюдать
ПРЕДУПРЕЖДЕНИЕ
Самостоятельная (
пользователем)
установка кондиционера запрещена, установка кондиционера должна
осуществляться квалифицированным и компетентным специалистом
.
Самостоятельное (
пользователем)
подключение кондиционера к сетям электроснабжения запрещено
.
Подключение кондиционера к сетям электроснабжения должно осуществляться квалифицированными
специалистами
.
Запрещается выполнять работы по ремонту и техническому обслуживанию кондиционера с подключенным
к нему электропитанием
.
ВАЖНО
Кондиционер не предназначен для использования людьми (
включая детей) с
ограниченными физическими, сенсорными
или умственными способностями, или лицами без соответствующих знаний и опыта, использование прибора такими
людьми допускается только под наблюдением лица, отвечающего за их безопасность, и при условии предоставления с
его стороны четких инструкций по работе с кондиционером
.
ПРЕДУПРЕЖДЕНИЕ
Кондиционер должен быть заземлен надлежа
-
щим образом
.
Ненадлежащее заземление кондиционера
может привести к поражению электрическим
током
.
Установите устройство защитного отключения
(
УЗО).
Установите устройство защитного отключения (
УЗО) с
номинальной мощностью
,
чтобы исключить вероятность
поражения электрическим током
.
ОСТОРОЖНО
Не устанавливайте кондиционер в местах, где
присутствует опасность утечки огнеопасного
газа
.
Скопление газа рядом с кондиционером мо
-
жет привести к воспламенению газа и взрыву
.
Убедитесь в правильности подключения дре
-
нажных трубопроводов
.
Неправильно выполненные работы по прокладке и дефек
-
ты соединений трубопроводов, могут привести к попаданию
жидкости из кондиционера на окружающие предметы, с
последующим их повреждением
.
15
Page 17
ПРЕДУПРЕЖДЕНИЕ
Не используйте вблизи кондиционера легковоспламеняю
-
щимися аэрозолями
.
При обнаружении неисправности при работе
кондиционера (
сильный посторонний запах
,
посторонние звуки, и пр.), немедленно выклю
-
чите кондиционер
.
Не используйте вблизи кондиционера открытое пламя
.
Не используйте нестандартные или поврежденные элек
-
трические провода
.
Не пытайтесь ремонтировать кондиционер самостоятельно. Не вставляйте пальцы и другие посторонние
предметы в отве
рстия входа или выхода
воздуха блоков кондиционера
.
Не дотрагивайтесь до металлических деталей
теплообменника
.
ОСТОРОЖНО
Не используйте кондиционер в специальных целях, напри
-
мер для хранения продуктов, разведения животных, выра
-
щивания растений, сохранения точных приборов или пред
-
метов искусства
.
Не допускайте воздействие потока воздуха из кондиционе
-
ра на открытое пламя, он может его погасить или откло
-
нить, что может привести к пожару или взрыву
.
Не располагайт
е другие электроприборы или мебель под
блоками кондиционера. Это может привести к попаданию
на них жидкости из кондиционера, что может повлечь их к
повреждение
или неисправность
.
Не направляйте поток воздуха на домашних животных или
растения
.
Это может привести к травмам животных и повреждениям
растений
.
Не направляйте на людей струю холодного воздуха
.
Это может нанести вред их здор
овью. Настройте направле
-
ние подачи воздуха таким образом, чтобы струя воздуха не
была направлена
непосредственно на людей
.
Кондиционер не даёт притока свежего воздуха, чаще про
-
ветривайте помещение
.
Регулярно выполняйте сервисное
обслуживание кондиционера, для
обеспечения его работоспособности
.
Не мойте кондиционер водой
.
Перед обслуживанием кондиционера
отключите его от электропитания
.
ВЫКЛЮЧЕНО
16
Page 18
1.5.2.
Меры предосторожности при установке
ПРЕДУПРЕЖДЕНИЕ
Неквалифицированная установка кондиционера может привести к поражению электрическим током, возгоранию
,
протечке жидкости и другому ущербу
.
Обратитесь к официальному представителю производителя или к квалифицированному специалисту по установке
.
Кондиционер должен быть установлен с соблюдением существующих местных норм и правил эксплуатации
.
Обязательно используйте дополнительные детали и материалы предназначены для данного кондиционера
.
Использование деталей и материалов не предназначенных для данного кондиционера
может привести к поражению
электрическим током, возгоранию, протечке жидкости и другому ущербу
.
Устанавливать элементы кондиционера следует на твёрдых основаниях, способных выдержать их вес, с учетом воз
-
можных сильных ветров, землетрясений и других природных явлений. Неподходящие основания могут привести к
появлению посторонних шумов
и
вибраций, а так же к травмам, в случае падения элементов кондиционера
.
Не устанавливайте кондиционер в местах, где присутствует опасность утечки огнеопасного газа. Скопление газа ря
-
дом с кондиционером может привести к воспламенению газа и взрыву
.
Не устанавливайте кондиционер в местах обитания мелких животных. Мелкие животные могут проникнуть внутрь
кондиционера приведя к механической неисправности, выделению дыма и возгоранию
.
Не устанавливайте наружный блок кондиционера рядом с балконами или в местах, где не него потенциально могут
забраться дети - они могут упасть и получить травмы
.
Не устанавливайте внутренний блок кондиционера на высоте менее
2,5
метров, что бы не мешать движению людей
.
Подключение кондиционера к сетям электроснабжения
должно осуществляться квалифицированными специалиста
-
ми. Самостоятельное (
пользователем)
подключение кондиционера к сетям электроснабжения запрещено. Неквалифи
-
цированное подключение кондиционера к сетям электроснабжения может привести к поражению электрическим то
-
ком, возгоранию
.
Перед
подключением кондиционера к сетям электроснабжения убедитесь, что параметры местной электрической
сети соответствуют параметрам указанным на табличке с техническими данными кондиционера
.
Подключение кондиционера к сетям эл
ектроснабжения следует выполнять в соответствии с инструкциями и местными
нормативами, регламентирующими выполнение данных работ. Неправильное и незаконченное подключение кондици
-
онера к сетям электроснабжения может привести к поражению электрическим током, возгоранию
.
Установите устройство защитного отключения (
УЗО).
Установите устройство защитного отключения (
УЗО) с
номиналь
-
ной мощностью
,
чтобы исключить вероятность поражения электрическим током
.
Подключение кондиционера к сетям электроснабжения необходимо выполнять отдельной линией
.
Для электропроводки используйте кабели достаточной длины, покрывающей необходимое расстояние без дополни
-
тельных соединений. Если электропитание кондиционера осуществляется от розетки, подключайте вилку кабеля
питания
кондиционера непосредственно к розетке, не пользуйтесь удлинителями и, во избежание
перегрева, не
подключайте к одной розетке совместно с кондиционером другие электроприборы
.
Надёжно фиксируйте кабеля, чтобы их клеммы не испытывали внешнее натяжение. Невыполнение данных требова
-
ний может привести к поражению электрическим током или возгоранию
.
Для электрических соединений между внутренними и наружными блоками используйте кабеля рекомендуемых сече
-
ний
.
Надёжно фиксируйте соединительные кабеля
,
чтобы их клеммы не испытывали внешнее натяжение. Неправильное и
незаконченное подключение соединительных кабелей может привести к поражению электрическим током, возгоранию
.
Кондиционер должен быть заземлен надлежащим образом. Запрещается выполнять заземление к
газовым и водопроводным трубам, молниеотводу или телефонным линиям. Ненадлежащее заземление
кондиционера может привести к поражению электрическим током
.
После подключ
ения кабеля электропитания и соединительных кабелей, обязательно установите
на
место крышки
монтажных панелей. Не установка или неполная установка крышек может привести к поражению электрическим то
-
ком, возгоранию
.
Не выполняйте работы с элементами находящимися под напряжением
.
Трубопроводы хладагента должны быть обязательны испытаны на герметичность, в противном случае, в случае
утечки хладагента
,
возможно образование высокой концентрации хладагента в закрытом объеме, с превышением
максимально допустимой концентрации для безопасного, дыхания что может привести к смерти от удушья
.
Убедитесь в отсутствии утечки хладагента после завершения установки кондиционера. Утечка хладагента и последую
-
щий его контакт с сильно нагретыми предметами или пламенем, приведет к образованию вредных для здоровья ве
-
ществ, что может стать
причиной удушья
.
17
Page 19
ПРЕДУПРЕЖДЕНИЕ
В случае утечки хладагента внутри помещения - проветрите помещение
.
При выполнении соединений трубопроводов обязательно используйте динамометрический ключ, соблюдая крутящий
момент при затягивании гаечных соединений. Малый или избыточный момент при затягивании может привести к
утечке хладагента в месте гаечного соединения
.
Не включайте кондиционер, пока не выполнены все подключения, а трубопроводы не испытаны на герметичность и не
вакуумированы
.
Не допускайте попадания в контур хладагента инородных тел и влаги
.
Не допускайте попадания в контур хладагента веществ, за исключением хладагента указанного на табличке наружного
блока
.
Запрещается выпускать хладагент в атмосферу. В случае контакта хладагента с сильно нагретыми предметами или
пламенем, происходит образование вредных
для здоровья веществ, что может стать причиной удушья
.
ОСТОРОЖНО
Убедитесь в правильности прокладки дренажных трубопроводов, с соблюдением всех правил и инструкций, соответ
-
ствующим образом изолированы для предотвращения образования конденсата. Неправильно выполненные работы
по прокладке и дефекты соединений трубопроводов, могут привести к попаданию жидкости из кондиционера на окру
-
жающие предметы, с последующим их повреждением
.
В конструкции кондиционера есть сложные электронные элементы, которые могут быть подвержены
помехам от
радиоприемников, телевизоров, мобильных телефонов и других электронных приборов. Не используйте кондиционер
,
если указанные приборы могут привести к сбою его работы. Для уменьшения вероятности создания помех от указан
-
ных приборов, рекомендуем обеспечить расстояние от них: до наружного блока - не менее
2
метров, и до в
нутреннего
блока - не менее
1
метра, в зависимости от типа и частоты электромагнитных сигналов, возможно потребуется увели
-
чение указанных расстояний
.
Для уменьшения вероятности создания помех от работающего кондиционера изображению и звуку радио и телевизи
-
онных приемников, рекомендуем обеспечить расстояние от них до наружного блока не менее 3-х
метров
.
ЗАПРЕЩЕНО
Не пытайтесь установить, ремонтировать и демонтировать кондиционер самостоятельно. Обратитесь к официально
-
му представителю производителя или к квалифицированному специалисту
.
Не устанавливайте кондиционер на корабле, самолете или другом транспортном средстве, которое может переме
-
щаться когда кондиционер работает
.
Не устанавливайте кондиционер в местах, где присутствует опасность утечки огнеопасного газа. Скопление газа ря
-
дом с кондиционером
может привести к воспламенению газа и взрыву
.
18
Page 20
2.
Инструкция по установке
2.1.
Схема установки
Кабель электропитания должен
соответствовать стандартам сети
220-240В, 1ф, 50Гц
Защитное
устройство
Кабель электропитания должен
соответствовать стандартам сети
220-240В, 1ф, 50Гц
или
380-400В, 3ф, 50Гц
Защитное
устройство
Монтажная
лента
Внутренний
блок
Наружный
блок
Пульты управления
Дренажный
трубопровод
Межблочные коммуникации
:
- труба медная жидкостная
;
- труба медная газовая
;
- кабель межблочный
Примечание:
Внешние виды наружного и внутреннего блоков
Вашего кондиционера могут отличаться от
схематичных изображений на данной схеме
.
Перед установкой необходимо приобрести дополнитель
-
ные материалы не входящие в комплект поставки
:
1.
Болты и шпильки для крепления наружного и внутренне
-
го блоков
2.
PVC
дренажный трубопровод
3.
Медные трубы
4.
Теплоизоляционный материал для изоляции медных
труб (
толщиной не менее 9мм)
5.
Монтажную ленту
6.
Межблочный кабель
7.
Кабеля электропитания наружного и внутреннего блоков
В процессе установки потреб
уются следующие дополни
-
тельные инструменты
:
1.
Динамометрический ключ
2.
Труборез (
для резки медных труб)
3.
Баллон с хладагентом (
необходима дозаправка при
длине трассы более
5
метров)
4.
Баллон с азотом (
для проведения пайки труб и испыта
-
ниях трубопроводов на герметичность)
5.
Манометры
6.
Газовая горелка
7.
Газ для газовой горелки
Подготовка к установке
19
Page 21
2.2.
Установка внутреннего блока
При выборе места установки внутреннего блока необходимо учитывать следующие требования
:
Должно обеспечиваться достаточное свободное пространство для установки внутреннего блока на место эксплуатации
и последующего его обслуживания
Должно обеспечиваться достаточное свободное пространство не мешающее циркуляции воздуха, а со стороны выбро
-
са воздуха внутренним блоком не должно быть препятствий
Для размещения внутреннего
блока выберите место, способное выдержать его вес и вибрацию
Должно минимизироваться воздействие на внутренний блок прямого солнечного света и других источников тепла
.
Должна обеспечиваться возможность прокладки межблочных коммуникаций
.
Должна обеспечиваться возможность подключения к линиям электропитания
.
Внутренний блок не должен устанавливаться в помещениях с повышенным уровнем влажности
Внутренний бл
ок должен быть установлен строго горизонтально. Если внутренний блок устанавливается на наклонном
потолке, то необходима установка крепёжного элемента, гарантирующего горизонтальное расположение блока
.
Дренажные насосы, входящие в комплектацию некоторых моделей внутренних блоков, имеют напор до
600 мм.
Должна обеспечиваться достаточная разница высот при прокладке дренажного трубопровода
.
Дренажный трубопровод (
шланг
) должен быть проложен с постоянным уклоном в строну слива (
1/100 ~ 1/150).
Если отвод дренажа от нескольких внутренних блоков осуществляется в общий дренажный трубопровод, то каждое
последующее подключение к нему необходимо выполнять на
100 мм
ниже предыдущего
.
Не используемые дренажные отверстия должны быть закрыты
Рекомендуется монтировать дренажный трубопровод в теплоизоляции, для предотвращения образования
конденсата
на его поверхности
.
Для исключения распространения вибраций, подключение воздуховодов к канальным моделям внутренних блоков
,
необходимо выполнять с использованием гибких вставок
.
Дополнительно:
В ресторанах, кухнях и других местах общественного питания, вещества попадающие в воздух при приготовлении продук
-
тов могут легко осаждаться на теплообменнике внутреннего блока и других его элементах, что может являться пр
ичиной
снижения производительности системы в целом или её поломке. Поэтому необходимо принять меры для исключения
попадания воздуха во внутренний блок от загрязняющих источников, например, установив местные вытяжные зонты
.
2.3.
Установка наружного блока
При выборе места установки наружного блока необходимо учитывать следующие требования
:
Должно обеспечиваться достаточное своб
одное пространство для установки наружного блока на место эксплуатации и
последующего его обслуживания
.
Должно обеспечиваться достаточное свободное пространство не мешающее циркуляции воздуха, а со сторон забора и
выброса воздуха наружным блоком не должно быть препятствий
.
ПРЕДУПРЕЖДЕНИЕ
Для внутренних блоков канальных моделей необходимо учитывать не только вес блока, но и вес дополнительных эле
-
ментов (
воздуховодов, решеток и пр.)
.
20
Page 22

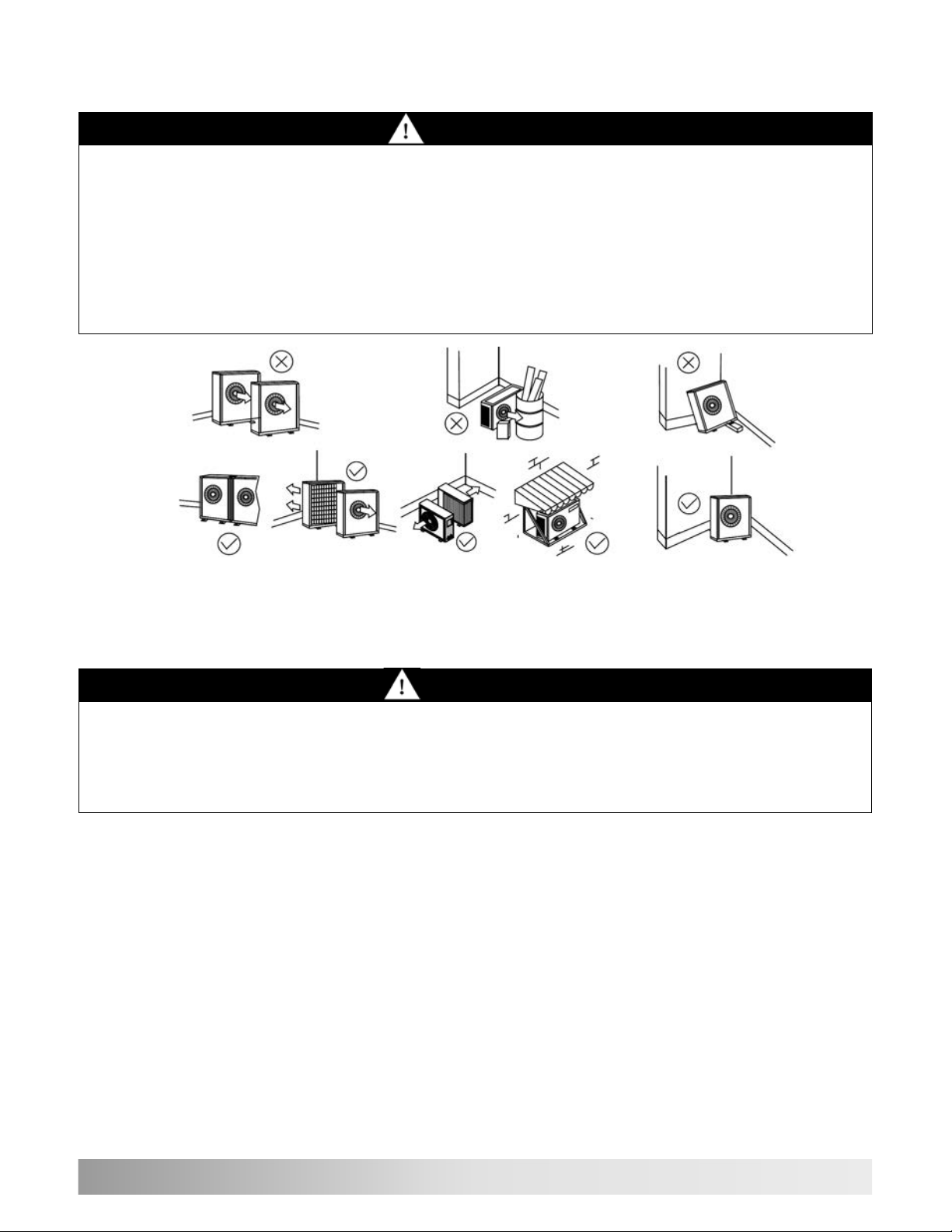

Наружный блок должен быть установлен строго горизонтально
.
Должно минимизироваться воздействие на наружный блок прямого солнечного света и осадков
.
В случае монтажа группы наружных блоков необходимо исключить воздействие их друг на друга
.
ПРЕДУПРЕЖДЕНИЕ
Должно обеспечиваться достаточное свободное пространство не мешающее циркуляции воздуха, а со сторон забора
и выброса воздуха наружным блоком не должно быть препятствий
Для размещения наружного блока выберите место, способное выдержать его вес и вибрацию, где шум и потоки возду
-
ха, создаваемые во время его работы, не будут усиливаться, и причинять беспокойство
самому пользователю и его
соседям
.
Должно минимизироваться воздействие на наружный блок прямого солнечного света и осадков. В районах с сильны
-
ми снегопадами рекомендуется установка защитных козырьков и ограждений
Для исключения заноса наружного блока снегом, необходимо предусмотреть место его установки выше уровня снего
-
вого покрова
ПРЕДУПРЕЖДЕНИЕ
Из наружного блока может течь жидкость, отвод которой необходимо предусмотреть, а так же следует
исключить
близкое расположение предметов, которые могут пострадать от влаги
Запрещается устанавливать наружный блок в местах, где воздухозаборное/воздуховыпускное отверстие могут нахо
-
диться под непосредственным воздействием ветра
Должно исключаться воздействие на наружный блок сильных ветров
Опоры крепления наружного блока должны быть надежно закреплены
.
Болты крепления, после затягивания гаек, должны выступать не менее чем на
20мм от
основания
.
При перемещении наружного блока используйте стропы соответствующей длины. Не забывайте устанавливать про
-
кладочный материал, для предотвращения повреждения корпуса и других элементов блока
.
2.4.
Монтаж трубопроводов хладагента
2.4.1.
Инструкция по монтажу
Пайку трубопроводов необходимо производить без подключения трубопроводов к блокам кондиционера
.
При пайке необходимо создать внутри трубопровода среду нейтрального газа - азота, для исключения образования
окалины внутри трубопровода
.
Перед подключением трубопроводов к блокам кондиционера, дополнительно выполните их продувку нейтральным
газом - азотом, для удаления из них грязи и пыли
.
При прокладке трубопроводов
не
допускайте сгибание труб с последующим их разгибанием, это может привести к их
замятию или разрушению. Для гибки труб используйте специальный инструмент
.
По окончанию пайки трубопроводов подключите их к блокам кондиционера
.
Смонтированные и подключенные трубопроводы необходимо испытать на герметичность
.
2.4.2.

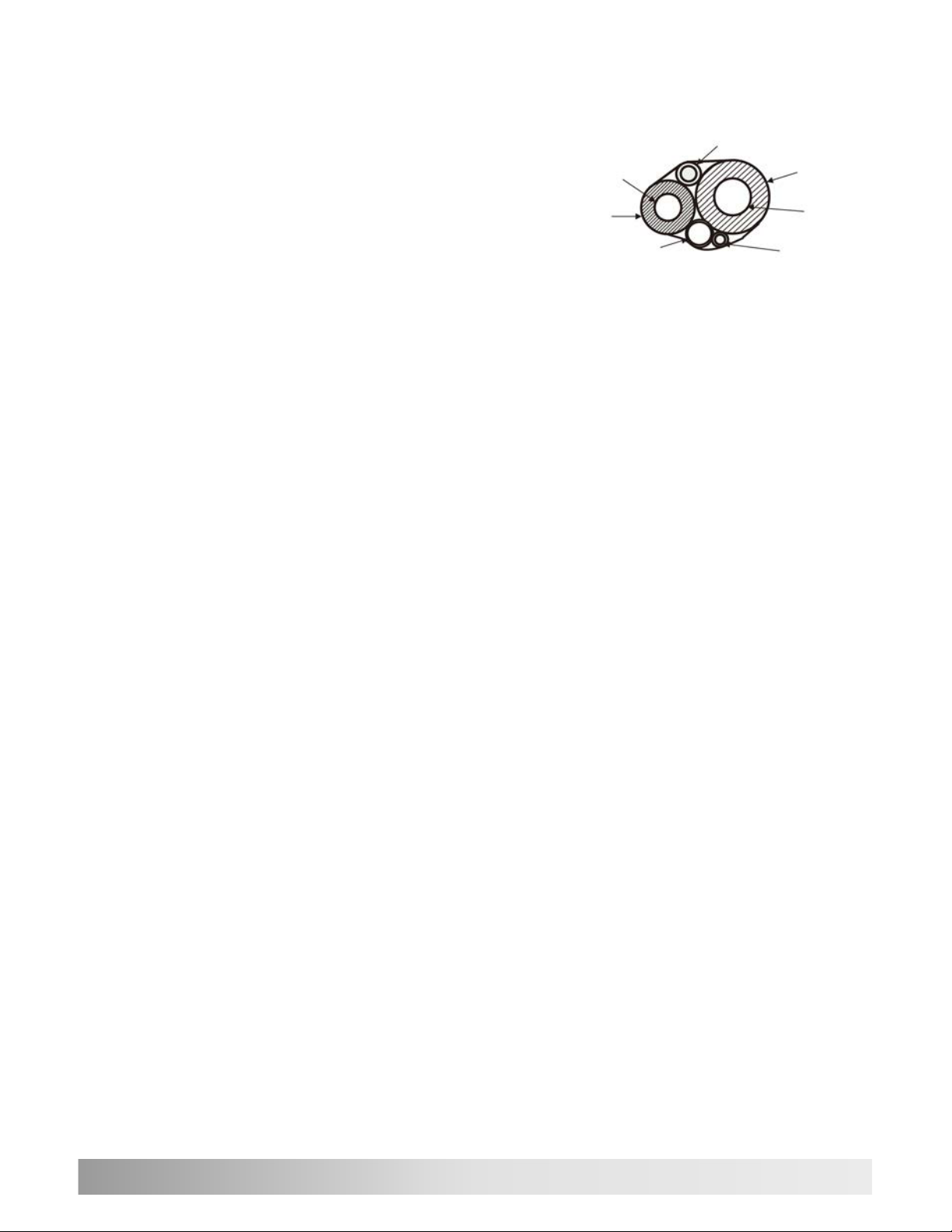

Теплоизоляция и герметизация
Трубопроводы хладагента должны быть теплоизолированны
с
использованием соответствующих материалов, выдер
-
живающих температуру до +
120°С.
Толщина изоляции трубопроводов хладагента должна быть не менее 8мм
.
21
Page 23
В регионах с высоким уровнем влажности, для внутренних блоков систем работающих продолжительные периоды
времени, необходима дополнительная изоляция, толщиной
10~20мм.
Для предотвращения попадания воды и посторонних предметов через стеновое входное отверстие, после размеще
-
ния в нем межблочных коммуникаций и трубопровода дренажа, отверстие необходимо заделать герметизирующим
составом
.
Если наружный блок установлен выше внутреннего, трубопроводы
должны быть выгнуты соответствующим образом
перед входом в отверстие со стороны улицы, для предотвращения попадания по трубопроводам атмосферной воды в
помещение
.
2.4.3.
Подключение труб хладагента
Стандартная длина магистрали -
5
метров
.
В случае необходимости длина трубопровода может быть увеличена до нижеуказанных значений
:
Применяйте только качественные бесшовные трубы изготовленные из деоксидированной фосфором
меди пред
-
назначенные для систем кондиционирования на фреонах
.
Правила прокладки трубопроводов хладагента. Маслоподъемные петли
.
Горизонтальные участки трубопроводов хладагента должны быть проложены с уклоном в строну наружного блока
1/20
В случае расположения наружного и внутреннего блоков на разных уровнях
:
Если разница высот трубы по вертикали не превышает
5
метров, масленая ловушка должна быть установлена в
нижней части газовой
трубы
.
Если разница высот трубы по вертикали превышает
5
метров, масленые ловушки должны быть установлены
: в
нижней части газовой трубы и через каждые
6-8
метров подъема, кроме того, необходимо выполнить петлю на
жидкостной трубе при выходе к вышерасположенному блоку
.
Если разница высот трубы по вертикали не превыш
ает
5
метров, но участок постоянного подъема достаточно
велик, масленые ловушки на газовой трубе должны быть установлены через каждые
10
метров длины
.
В случае расположения наружного и внутреннего блоков на одном уровне
:
Если длина горизонтального участка не превышает
10
метров, масленые ловушки и петли не устанавливаются
.
Если длина горизонтального участка превышает
10
метров, масленые ловуш
ки на газовой трубе должны быть
установлены через каждые
10
метров длины
.
ПРЕДУПРЕЖДЕНИЕ
Каждый трубопровод хладагента и дренажа должны быть теплоизолированы индивидуально
М
одель
н
а
р
у
ж
ного блока
Значе
н
ие
Диаметр трубы
хладагента, Ø мм
Максимальная
длина, м
Максимальный
перепад высот
,
м
Максимальное
количество
изгибов, шт
.
Дополнительное
количество
хладагента для
трассы >
5 м
Жидкость
Газ
AL-H12/4R1C(U)
6,35 12,70 20,0 10,0 3 20 г/м
AL-H18/4R1C(U)
6,35 12,70 25,0 15,0 4 20 г/м
AL-H18/4DR2A(U)
6,35 12,70 30,0 20,0 5 30 г/м
AL-H24/4DR2A(U)
9,52 15,88 50,0 25,0 5 50 г/м
AL-H30/4DR2A(U)
9,52 15,88 50,0 25,0 8 50 г/м
AL-H36/4DR2A(U)
9,52 15,88 65,0 30,0 10 50 г/м
AL-H42/4DR2A(U)
9,52 15,88 65,0 30,0 10 50 г/м
AL-H48/5DR2A(U)
9,52 19,05 65,0 30,0 10 50 г/м
AL-H60/5DR2A(U)
9,52 19,05 65,0 30,0 10 50 г/м
AL-H24/4R1C(U)
9,52 15,88 30,0 15,0 6 50 г/м
AL-H36/5R1C(U)
9,52 15,88 50,0 20,0 6 50 г/м
AL-H48/5R1C(U)
9,52 19,05 50,0 30,0 8 50 г/м
AL-
H
60/5R1C(U)
9,52 19,05 50,0 30,0 8 50 г/м
AL-H12/4DR2A(U)
6,35 12,70 25,0 10,0 5 30 г/м
Хладагент
R
410a
R
410a
R
410a
R
410a
R
410a
R
410a
R
32
R
32
R
32
R
32
R
32
R
32
R
32
R
32
22
Page 24

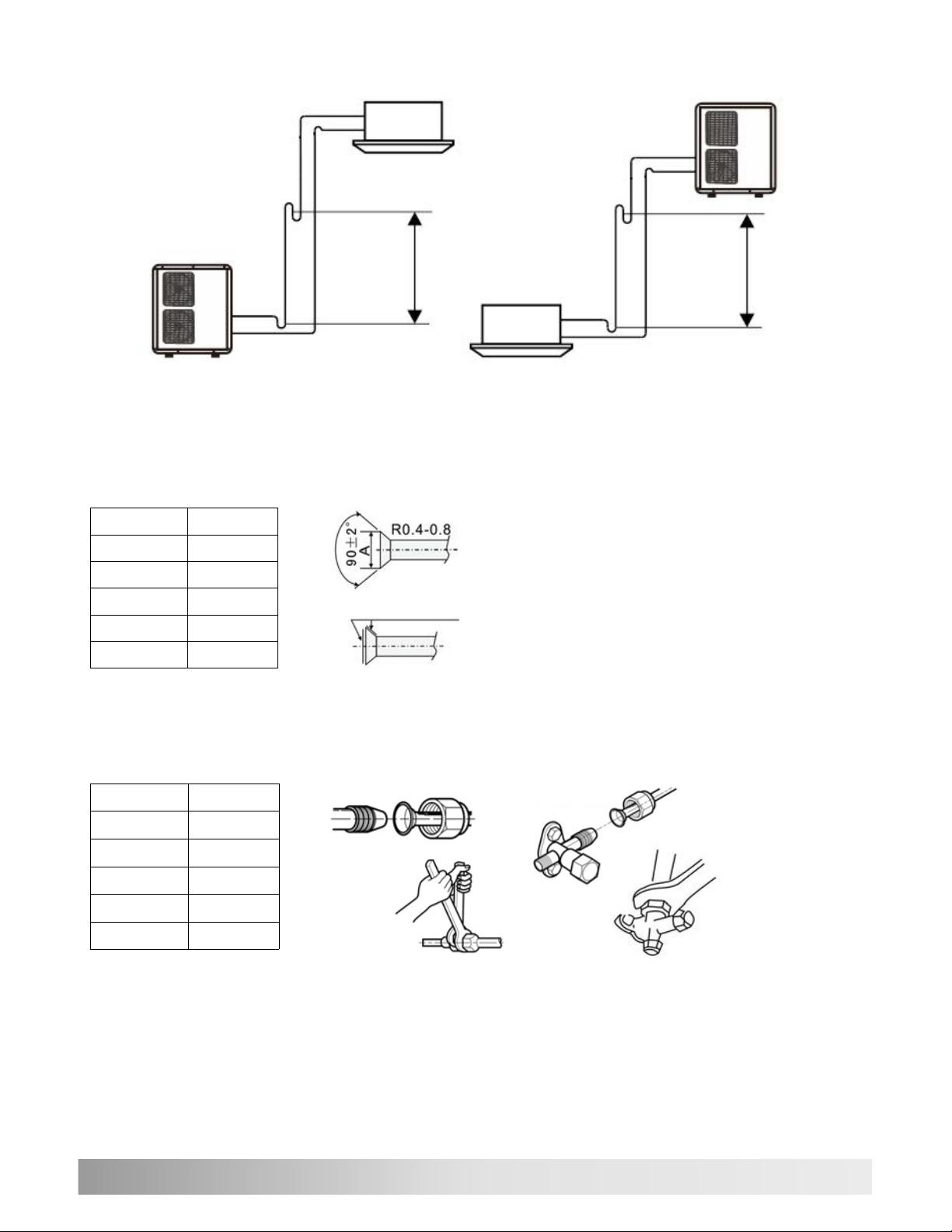

Примечание: изображение масленых ловушек и петель являются схематичными, их реальные размеры и радиусы отли
-
чаются от реальных
.
Выполнение вальцовочных соединений
Для обеспечения прочности вальцовочных соединений необходимо строго выполнять следующие требования
:
При вальцовке труб необходимо смазывать вальцуемые поверхности компрессорным маслом
.
Подключение труб к наружному и внутреннему блоку
Совместите центральные
оси трубопр
оводов и в ручную затяните до упора накидную конусную гайку
.
Зафиксировав штуцер гаечным ключом, затяните накидную конусную гайку динамометрическим ключом, соблюдая
крутящий момент указанный в таблице
:
После завершения всех соединений трубопроводы хладагента должны быть обязательны испытаны на герметичность
2.4.4.
Испытание и вакуумирование трубопроводов
Убедитесь в правильности подключения трубопроводов хладагента и электрических каб
елей
.
Снимите заглушки с клапанов газового и жидкостного трубопроводов хладагента наружного блока
.
Убедитесь, что клапаны газового и жидкостного трубопроводов хладагента наружного блока закрыты
Подключите манометрический коллектор и баллон с азотом к сервисному порту газового трубопровода хладагента
наружного блока. Баллон следует подключать через понижающий редуктор. Не допускается использование сжатого
воздуха по причине высокого содержания в нем влаги
.
Внутренний блок
Масленая ловушка
каждые 6‐8 метров подъема
Внутренний блок
Наружный блок
Наружный блок
Наружный блок установлен ниже внутреннего блока
Наружный блок установлен выше внутреннего блока
Масленая ловушка
каждые 6‐8 метров подъема
Размер трубы
Размер А
Ø
6,35 мм 8,3~8,7 мм
Ø
9,52 мм 12,0~12,4 мм
Ø
12,70
мм
15,4~15,8 мм
Ø
15,88
мм
18,6~19,0 мм
Ø
19,05
мм
22,9~23,3 мм
Нанести компрессорное масло
Размер трубы Момент затяжки
Ø
6,35 мм 15 ~ 19 Н×м
Ø
9,52 мм 35 ~ 40 Н×м
Ø
12,70 мм 50 ~ 60 Н×м
Ø
15,88 мм 62 ~ 76 Н×м
Ø
19,05 мм 98 ~120 Н×м
23
Page 25

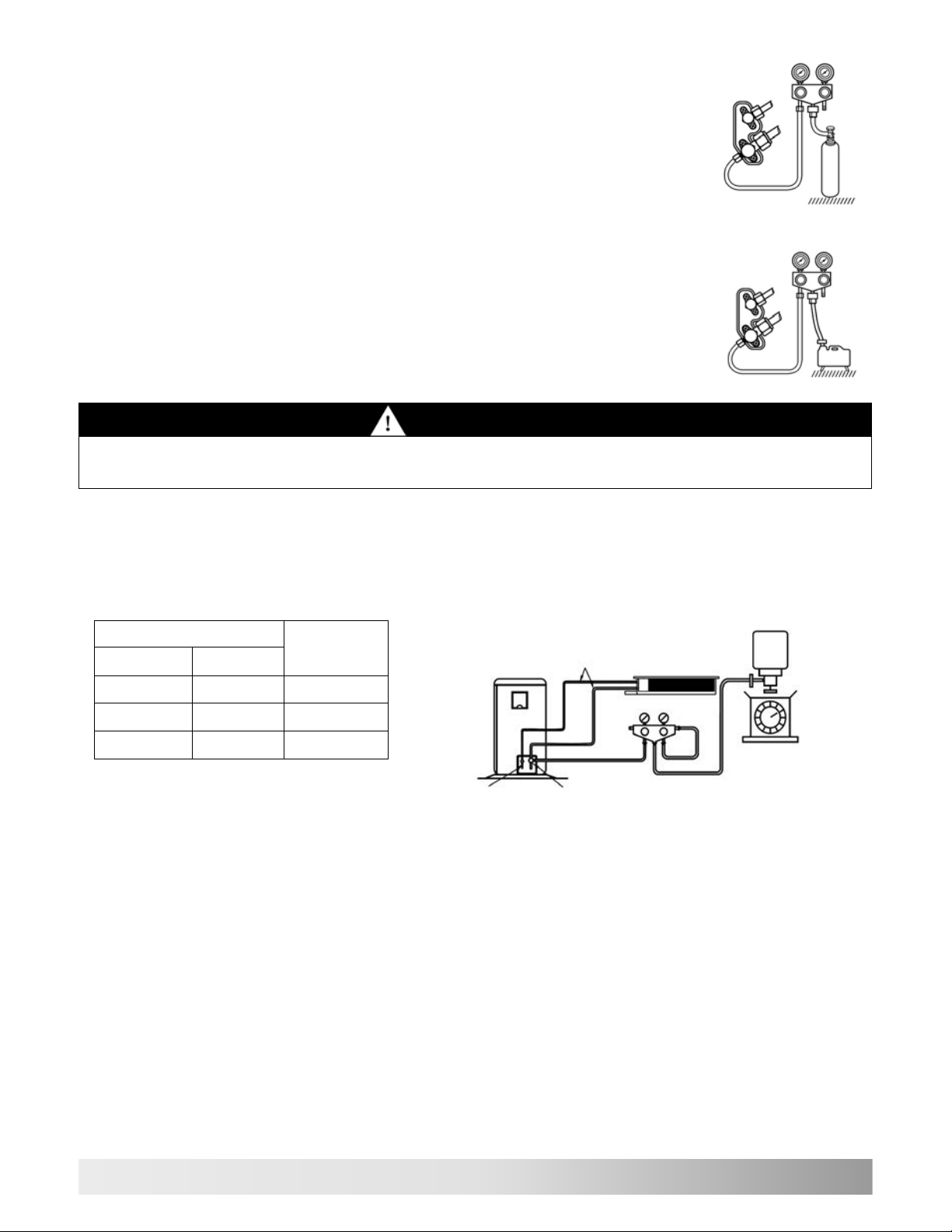

Заполните систему азотом до давления
4,15
МПа. Во избежание попадания в систему жидкого
азота, расположите баллон клапаном вверх
.
Проверьте все выполненные соединения трубопроводов на наличие утечки с помощью, напри
-
мер, мыльного раствора. В случае обнаружения утечки её необходимо устранить
.
По истечении
10~15
минут проверьте давление в системе. В случае его падения необходимо
выяснить причину
.
Отключите баллон с азотом манометрического коллектора. Откачайте азот из системы
.
Подключите к манометрическому коллектору вакуумный насос
.
Включите вакуумный насос. Создайте вакуум в системе до разрежения -
0,1
МПа
По истечении
10~15
минут проверьте разрежения в системе. В случае его уменьшения необхо
-
димо выяснить причину
.
Отключите вакуумный насос от манометрического коллектора
.
Полностью откройте клапана трубопроводов хладагента наружного блока, сначала жидкостно
-
го, а затем газового
.
Отключите манометрический коллектор от сервисного порта газового трубопровода хладаген
-
та наружного блока
.
Установите заглушки на клапана газового и жидкостного трубопроводов хладагента наружного
блока
.
2.4.5.
Определение дополнительного количества хладагента, дозаправка системы
В наружные блоки заправлено определенное количество хладагента, но если длина труб
опровода хладагента превышает
5
метров, требуется дозаправить систему дополнительным количеством хладагента. Количество дополнительного хлада
-
гента рассчитывается, исходя из диаметров и дополнительной длины трубопровода (
свыше
5
метров),
согласно следую
-
щей таблице
:
*
R
410a (R32)
После дозаправки, укажите на блоке, какое количество хладагента было добавлено
ПРЕДУПРЕЖДЕНИЕ
Правильно используйте манометрический коллектор и вакуумный насос. Для этого, перед их использованием, обрати
-
тесь к инструкции по эксплуатации для каждого инструмента
.
Трубы хладагента
Дополнительное
количество
хладагента
Жидкостная
Газовая
Ø
6,35 мм
Ø
12,70
мм
20 г/м (30 г/м)*
Ø
9,52 мм
Ø
15,88
мм
50 г/м (50 г/м)*
Ø
12,70 мм
Ø
19,05
мм
50 г/м (50 г/м)*
Трубопроводы
хладагента
Баллон с
хладагентом
Манометрический
коллектор
Клапан низкого
давления
Клапан высокого
давления
24
Page 26
2.5.
Электрические соединения
2.5.1.
Правила безопасности
2.5.2.
Схемы электрических соединений
Выполните электрические соединения согласно нижеприведенным схемам:
ALCA-H
12,18/4R1C
ALCF-H18/4R1C
ALMD-H12,18/4R1C
ALCA-H
24/4R1C
ALCF-H24/4R1C
ALMD-H24/4R1C
ПРЕДУПРЕЖДЕНИЕ
Электрические соединения должны осуществляться квалифицированными специалистами. Не пытайтесь выполнять
электрические соединения самостоятельно
.
Подключение кондиционера к сетям электроснабжения следует выполнять в соответствии с инструкциями и местными
нормативами, регламентирующими выполнение данных работ
.
Подключение кондиционера к сетям электроснабжения необходимо выполнять отдельной линией. Для электропроводки
используйте кабели достаточной длины, покрывающей необходимое расстояние без дополнительных соединений
.
Для исключения ри
ска поражения электрическим током необходимо дополнительно установить устройство защитного
отключения и выполнить заземление
.
Установите устройство защитного отключения (
УЗО) с
номинальной мощностью, чтобы исключить вероятность пораже
-
ния электрическим током
.
Кондиционер должен быть заземлен надлежащим образом
.
Надёжно фиксируйте силовые кабеля, чтобы их клеммы не испытывали внешнее натяжение. Невыполнение данных
треб
ований может привести к поражению электрическим током или возгоранию
.
ОСТОРОЖНО
Запрещается выполнять заземление к газовым и водопроводным трубам, молниеотводу или телефонным линиям
.
После включения электропитания системы, выключение его выполняйте не ранее, чем через
1
минуту, для дальнейшей
корректной работы системы, так как системе, после включения питания, необходимо выполнить ряд определенных опе
-
раций
.
Внутренний блок Наружный блок
Внутренний блок Наружный блок
25
Page 27
33
ALCA-H
36,48,60/5R1C
ALMD-H36,48,60/5R1C
ALCF-H36,48,60/5R1C
ALCA-H
12,18,24,36,42/4DR2A
ALCF-H18,24,36,42/4DR2A
ALMD-H18,24,30,36,42/4DR2A
ALCA-H
48,60/5DR2A
ALCF-H48,60/5DR2A
ALMD-H48,60/5DR2A
Определения
:
Кабеля электропитания (Power cable)
подключается от источника электропитания, через защитное устройство защитного отключения, к наружному и/или внутрен
-
нему блокам
.
Кабель межблочный (Control cable
или C
ontrol wires)
подключается к наружному и внутреннему блокам
.
Процедура подключения
Снимите защитные крышки сервисных панелей наружного и внутренних блоков
Ослабьте винты клеммных колодок и подсоедините соответствующим образом (см.
схемы)
межблочный электриче
-
ский кабель и кабель электропитания
Плотно затяните винты клеммных колодок, для предотвращения их ослабления
.
Убедитесь в неподвижности закреп
-
ленных проводов, потянув за них
Закрепите электрические кабеля в проводные зажимы
Установите защитные
крышки сервисных панелей наружного и внутренних блоков
Внутренний блок
Наружный блок
Внутренний блок
Наружный блок
Внутренний блок
Наружный блок
ОСТОРОЖНО
На схемах указаны минимально допустимые сечения кабелей, следует рассмотреть необходимость выбора кабеля
большего типоразмера
.
26
Page 28
3.
Ввод в эксплуатацию
По окончанию установки кондиционера необходимо проверить выполненные соединения трубопроводов хладагента и
дренажа, а так же соединения электрических кабелей. Проверить расположение в связке следующих элементов
:
- дренажный трубопровод вместе с межблочным кабелем
должны быть расположены в самом низу связки
;
- теплоизолированные трубопроводы хладагента должны
быть расположены над дренажным трубопроводом и
межблочным кабелем
;
- силовой каб
ель должен быть расположен над трубопро
-
водами хладагента
;
- все элементы связки плотно стянуты монтажной лентой
.
Ввод в эксплуатацию (
первое включение):
Включите электропитание кондиционера
.
С помощью пульта управления включите кондиционер в режим охлаждения и установите значение целевой температу
-
ры ниже температуры в помещении
.
Убедитесь во включении компрессора после 3-х
минутной защитной задержки
.
Проверьте наружный и внутренний бл
оки на правильность работы, на отсутствие посторонних шумов и вибраций
.
Убедитесь, что из воздухораспределяющего отверстия внутреннего блока выходит холодный воздух
.
С помощью пульта управления включите кондиционер в режим обогрева и установите значение целевой температуры
выше температуры в помещении
.
Убедитесь, что вентилятор внутреннего блока
включается только после прогрева теплообменника и из воздухораспре
-
деляющего отверстия внутреннего блока выходит теплый воздух
.
Проверьте наружный и внутренний блоки на правильность работы, на отсутствие посторонних шумов и вибраций
.
С помощью пульта управления включите кондиционер в режим вентиляции
.
С помощью пульта управления проверьте работоспособность внутреннего блока на всех скоростях
вентилятора
.
С помощью пульта управления проверьте работоспособность жалюзи
.
С помощью пульта управления проверьте другие доступные функции и режимы
.
С помощью пульта управления включите кондиционер в режим охлаждения и установите значение целевой температу
-
ры намного ниже температуры в помещении. В течении часа, время необходимо для образования достаточного коли
-
чества конденсата, проверьте работоспособность
дренажного насоса (в
случае его наличия) и
дренажных трубопрово
-
дов
.
С помощью пульта управления выключите кондиционер
.
Выключите электропитание кондиционера
.
Труба газовая
Изоляция
газовой трубы
Кабель
электропитания
Труба жидкостная
Изоляция
жидкостной трубы
Дренажная труба
Межблочный
кабель
Внимание:
необходимо дополнительно убедится в отсутствии
повреждения дренажной трубы
27
Page 29
33
28
Модель
внутреннего
блока
A
L
CA
-
H
12/4
R
1
C
A
L
CA
-
H
18/4
R
1
C
A
L
CA
-
H
24/4
R
1
C
A
L
CA
-
H
36/5
R
1
C
A
L
CA
-
H
48/5
R
1
C
A
L
CA
-
H
60/5
R
1
C
Модель
декоративной
панели
M
B
13
C
M
B
13
C
M
B
12
C
M
B
12
C
M
B
12
C
M
B
12
C
Модель
наружного
блока
A
L
-
H
12/4
R
1
C
(
U
)
A
L
-
H
18/4
R
1
C
(
U
)
A
L
-
H
24/4
R
1
C
(
U
)
A
L
-
H
36/5
R
1
C
(
U
)
A
L
-
H
48/5
R
1
C
(
U
)
A
L
-
H
60/5
R
1
C
(
U
)
Номинальная хололопроизводительность
,
Вт
3520 5280 7030 10550 14070 17600
Номинальная
теплопроизводительность
,
Вт
3960 5600 7200 11700 15240 18500
Номинальная
потребляемая
мощность
(
охлаждение
)
,
Вт
1160 1700 2150 3500 4680 5710
Номинальная
потребляемая
мощность
(
обогрев
)
,
Вт
1220 1550 1820 3340 4600 5780
Номинальный
ток
в
режиме
охлаждения
,
А
5,32 7,80 9,35 7,20 9,10 10,42
Номинальный
ток
в
режиме
обогрева
,
А
5,60 6,80 8,48 7,00 9,00 10,36
Электропитание
220
-
240
В
, 1
ф
, 50
Гц
380
-
415
В
, 3
ф
, 50
Гц
Объем
воздуха
,
куб
.
м
/
ч
800/680/580 800/650/580 1450/1200/1050 1800/1450/1250 2000/1500/1300 2000/1500/1300
Уровень
шума
,
дБ
(
А
)
Внутренний блок
45/42/39 45/42/39 46/42/39 52/47/43 52/47/43 52/47/43
Наружный
блок
53 55 57 58 58 60
Габаритные
размеры
(
Ш
x
Г
x
В
)
,
мм
Внутренний
блок
570
x
570
x
260 570
x
570
x
260 840
x
840
x
246 840
x
840
x
246 840
x
840
x
288 840
x
840
x
288
Панель
650
x
650
x
55 650
x
650
x
55 950
x
950
x
55 950
x
950
x
55 950
x
950
x
55 950
x
950
x
55
Наружный
блок
730
x
285
x
545 800
x
315
x
545 825
x
310
x
655 970
x
395
x
805 940
x
370
x
1320 940
x
370
x
1320
Вес
,
кг
Внутренний
блок
16,0 16,0 26,0 26,0 29,0 29,0
Панель
2,2 2,2 5,3 5,3 5,3 5,3
Наружный блок
28,0 36,0 46,0 64,0 85,0 91,0
Диаметры
трубопроводов
,
мм
Жидкостная
труба
Ø
6,35
Ø
6,35
Ø
9,52
Ø
9,52
Ø
9,52
Ø
9,52
Газовая
труба
Ø
12,70
Ø
12,70
Ø
15,88
Ø
15,88
Ø
19,05
Ø
19,05
Тип
хладагента
x
заводская
заправка
,
г
R
410
а
x
750
R
410
а
x
1100
R
410
а
x
1650
R
410
а
x
2250
R
410
а
x
2700
R
410
а
x
2900
Диапазон
гарантированных
рабочих
наружных
температур
охлаждение
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
обогрев
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
4.
Технические данные
Примечание
:
Номинальные
условия
для
режима
охлаждения
:
температура
в
помещении
CD
B
+
27
°С
,
по
влажному
термометру
C
W
B
+
19
°С
;
температура
в
снаружи
CD
B
+
35
°С
,
по
влажному
термометру
C
W
B
+
24
°
Номинальные
условия
для
режима
обогрева
:
температура
в
помещении
CD
B
+
20
°С
;
температура
в
снаружи
CD
B
+
7
°С
,
по
влажному
термометру
C
W
B
+
6
°
CD
B
-
по
сухому
термометру
,
C
W
B
-
по
влажному
термометру
.
Указаны
параметры
измеренные
при
номинальных
условиях
и
длине
тр
убопроводов
хладагента
5
метров
.
В
связи
с
постоянной
модернизацией
оборудования
данная
спецификация
может
быть
изменена
без
предварительного
уведомления
.
Page 30
Примечание
:
Номинальные
условия
для
режима
охлаждения
:
температура
в
помещении
CD
B
+
27
°С
,
по
влажному
термометру
C
W
B
+
19
°С
;
температура
в
снаружи
CD
B
+
35
°С
,
по
влажному
термометру
C
W
B
+
24
°
Номинальные
условия
для
режима
обогрева
:
температура
в
помещении
CD
B
+
20
°С
;
температура
в
снаружи
CD
B
+
7
°С
,
по
влажному
термометру
C
W
B
+
6
°
CD
B
-
по
сухому
термометру
,
C
W
B
-
по
влажному
термометру
.
Указаны
параметры
измеренные
при
номинальных
условиях
и
длине
тр
убопроводов хладагента
5
метров
.
В
связи
с
постоянной
модернизацией
оборудования
данная
спецификация
может
быть
изменена
без
предварительного
уведомления
.
Модель
внутреннего
блока
A
L
C
F
-
H
18/4
R
1
C
A
L
C
F
-
H
24/4
R
1
C
A
L
C
F
-
H
36/5
R
1
C
A
L
C
F
-
H
48/5
R
1
C A
L
C
F
-
H
60/5
R
1
C
Модель
наружного
блока
A
L
-
H
18/4
R
1
C
(
U
)
A
L
-
H
24/4
R
1
C
(
U
)
A
L
-
H
36/5
R
1
C
(
U
)
A
L
-
H
48/5
R
1
C
(
U
)
A
L
-
H
60/5
R
1
C
(
U
)
Номинальная
хололопроизводительность
,
Вт
5280 7030 10550 14070 17600
Номинальная
теплопроизводительность
,
Вт
5600 7600 11700 15240 18500
Номинальная
потребляемая
мощность
(
охлаждение
)
,
Вт
1700 2150 3500 4680 5710
Номинальная
потребляемая
мощность
(
обогрев
)
,
Вт
1550 1920 3240 4420 5780
Номинальный
ток
в
режиме
охлаждения
,
А
7,50 9,35 7,20 9,10 10,42
Номинальный ток в режиме обогрева
,
А
6,80 8,35 7,00 9,00 10,83
Электропитание
220
-
240
В
, 1
ф
, 50
Гц
380
-
415
В
, 3
ф
, 50
Гц
Объем
воздуха
,
куб
.
м
/
ч
950/700/560 1100/900/760 1600/1260/800 2150/1900/1350 2150/1900/1350
Уровень
шума
,
дБ
(
А
)
Внутренний
блок
43/35/32
46/39/35 49/45/40 51/46/42 51/46/42
Наружный
блок
55 57 58 58 60
Габаритные
размеры
(
Ш
x
Г
x
В
)
,
мм
Внутренний
блок
1000
x
690
x
235 1000
x
690
x
235 1280
x
690
x
235 1600
x
690
x
235 1600
x
690
x
235
Наружный
блок
800
x
315
x
545 825
x
310
x
655 970
x
395
x
805 940
x
370
x
1320 940
x
370
x
1320
Вес
,
кг
Внутренний блок
28,0 29,0 36,0 44,0 44,0
Наружный
блок
36,0 46,0 64,0 85,0 91,0
Диаметры
трубопроводов
,
мм
Жидкостная
труба
Ø
6,35
Ø
9,52
Ø
9,52
Ø
9,52
Ø
9,52
Газовая
труба
Ø
12,70
Ø
15,88
Ø
15,88
Ø
19,05
Ø
19,05
Тип
хладагента
x
заводская
заправка
,
г
R
410
а
x
1100
R
410
а
x
1650
R
410
а
x
2250
R
410
а
x
2700
R
410
а
x
2900
Диапазон
гарантированных
рабочих
наружных температур
охлаждение
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
обогрев
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
29
Page 31
Модель
внутреннего
блока
A
L
M
D
-
H
12/4
R
1
C
A
L
M
D
-
H
18/4
R
1
C
A
L
M
D
-
H
24/4
R
1
C
A
L
M
D
-
H
36/5
R
1
C
A
L
M
D
-
H
48/5
R
1
C
A
L
M
D
-
H
60/5
R
1
C
Модель
наружного
блока
A
L
-
H
12/4
R
1
C
(
U
)
A
L
-
H
18/4
R
1
C
(
U
)
A
L
-
H
24/4
R
1
C
(
U
)
A
L
-
H
36/5
R
1
C
(
U
)
A
L
-
H
48/5
R
1
C
(
U
)
A
L
-
H
60/5
R
1
C
(
U
)
Номинальная
хололопроизводительность
,
Вт
3520 5280 7030 10550 14070 17600
Номинальная теплопроизводительность
,
Вт
3730 5600 7400 11700 15240 18500
Номинальная
потребляемая
мощность
(
охлаждение
)
,
Вт
1140 1730 2150 3500 4680 5710
Номинальная
потребляемая
мощность
(
обогрев
)
,
Вт
1150 1550 1870 3240 4420 5780
Номинальный
ток
в
режиме
охлаждения
,
А
5,32 7,50 9,35 7,20 9,10 10,42
Номинальный
ток
в
режиме
обогрева
,
А
5,60 6,80 8,13 7,00 9,00 10,36
Электропитание
220
-
240
В
, 1
ф
, 50
Гц
380
-
415
В
, 3
ф
, 50
Гц
Объем
воздуха
,
куб
.
м
/
ч
613/513/433/388 950/800/590/520 1400/1300/1000/900 1600/1400/1200/1000 2200/2000/1800/1600 2200/2000/1800/1600
Статическое
давление
,
Па
20
(
0
~
50
)
25
(
0
~
60
)
35
(
0
~
120
)
35
(
0
~
160
)
50
(
0
~
150
)
50
(
0
~
150
)
Уровень
шума
,
дБ
(
А
)
Внутренний блок
39/37/33/29 39/35/31/28 44/39/37/36 47/43/40/37 50/46/44/41 50/46/44/41
Наружный
блок
53 55 57 58 58 60
Габаритные
размеры
(
Ш
x
Г
x
В
)
,
мм
Внутренний
блок
700
x
450
x
200 1000
x
450
x
20 1000
x
700
x
245 1000
x
700
x
245 1400
x
700
x
245 1400
x
700
x
245
Наружный
блок
730
x
285
x
545 800
x
315
x
545 825
x
310
x
655 970
x
395
x
805 940
x
370
x
1320 940
x
370
x
1320
Вес
,
кг
Внутренний
блок
18,0 20,0 32,0 32,0 42,0 42,0
Наружный
блок
28,0 36,0 46,0 64,0 85,0 91,0
Диаметры
трубопроводов
,
мм
Жидкостная
труба
Ø
6,35
Ø
6,35
Ø
9,52
Ø
9,52
Ø
9,52
Ø
9,52
Газовая
труба
Ø
12,70
Ø
12,70
Ø
15,88
Ø
15,88
Ø
19,05
Ø
19,05
Тип хладагента
x
заводская заправка
,
г
R
410
а
x
750
R
410
а
x
1100
R
410
а
x
1650
R
410
а
x
2250
R
410
а
x
2700
R
410
а
x
2900
Диапазон
гарантированных
рабочих
наружных
температур
охлаждение
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
-
15
º
C
~
+
49
º
C
обогрев
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
Примечание
:
Номинальные
условия
для
режима
охлаждения
:
температура
в
помещении
CD
B
+
27
°С
,
по
влажному
термометру
C
W
B
+
19
°С
;
температура
в
снаружи
CD
B
+
35
°С
,
по
влажному
термометру
C
W
B
+
24
°
Номинальные
условия
для
режима
обогрева
:
температура
в
помещении
CD
B
+
20
°С
;
температура
в
снаружи
CD
B
+
7
°С
,
по
влажному
термометру
C
W
B
+
6
°
CD
B
-
по
сухому
термометру
,
C
W
B
-
по
влажному
термометру
.
Указаны
параметры
измеренные
при
номинальных
условиях
и
длине
тр
убопроводов
хладагента
5
метров
.
В
связи
с
постоянной
модернизацией
оборудования
данная
спецификация
может
быть
изменена
без
предварительного
уведомления
.
33
30
Page 32
31
Модель
внутреннего
блока
A
L
CA
-
H
12/4
DR
2
A
A
L
CA
-
H
18/4
DR
2
A
A
L
CA
-
H
24/4
DR
2
A A
L
CA
-
H
36/4
DR
2
A
A
L
CA
-
H
42/4
DR
2
A
A
L
CA
-
H
48/5
DR
2
A
A
L
CA
-
H
60/5
DR
2
A
Модель
декоративной
панели
M
B
09
M
B
09
M
B
08
M
B
08
M
B
08
M
B
08
M
B
08
Модель
наружного
блока
A
L
-
H
12/4
DR
2
A
(
U
)
A
L
-
H
18/4
DR
2
A
(
U
)
A
L
-
H
24/4
DR
2
A
(
U
)
A
L
-
H
36/4
DR
2
A
(
U
)
A
L
-
H
42/4
DR
2
A
(
U
)
A
L
-
H
48/5
DR
2
A
(
U
)
A
L
-
H
60/5
DR
2
A
(
U
)
Номинальная
хололопроизводительность
,
Вт
3600
(
1350
~
4400
)
5280
(
1530
~
5600
)
7030
(
2160
~
8200
)
10550
(
2900
~
13000
)
12100
(
2900
~
13500
)
14000
(
4760
~
16500
)
16000
(
4760
~
17500
)
Номинальная теплопроизводительность
,
Вт
4200
(
1240
~
5300
)
5600
(
1400
~
6200
)
8000
(
1980
~
9300
)
11150
(
2600
~
13500
)
13500
(
2600
~
15000
)
16000
(
4780
~
16150
)
17000
(
4780
~
18500
)
Номинальная
потребляемая
мощность
(
охлаждение
)
,
Вт
1080
(
260
~
1600
)
1630
(
470
~
2300
)
2180
(
670
~
3560
)
3400
(
710
~
4710
)
4500
(
470
~
5100
)
5200
(
1710
~
6700
)
6100
(
1710
~
6800
)
Номинальная
потребляемая
мощность
(
обогрев
)
,
Вт
1130
(
190
~
1510
)
1510
(
460
~
2250
)
2156
(
650
~
3620
)
3450
(
470
~
4130
)
4610
(
470
~
5100
)
5405
(
1710
~
6700
)
5800
(
1710
~
7100
)
Номинальный
ток
в
режиме
охлаждения
,
А
4,74
(
1,13
~
6,96
)
7,16
(
2,04
~
10,00
)
9,57
(
2,91
~
14,35
)
15,00
(
3,20
~
21,50
)
19,50
(
3,20
~
22,30
)
9,00
(
1,50
~
15,00
)
10,50
(
1,50
~
15,00
)
Номинальный
ток
в
режиме
обогрева
,
А
5,40
(
0,83
~
6,57
)
7,60
(
2,00
~
9,78
)
9,26
(
2,83
~
14,35
)
15,50
(
2,43
~
18,00
)
20,00
(
2,43
~
23,00
)
10,00
(
1,50
~
15,00
)
11,00
(
1,50
~
15,00
)
Электропитание
220
-
240
В
, 1
ф
, 50
Гц
380
-
415
В
, 3
ф
, 50
Гц
Объем
воздуха
,
куб
.
м
/
ч
700/620/530 760/650/580 1500/1350/1200 1950/1700/1600 2000/1700/1600 2000/1700/1600 2000/1700/1600
Уровень
шума
,
дБ
(
А
)
Внутренний блок
42/38/35 44/41/38 46/45/43 51/48/45 51/48/45 52/50/48 52/50/48
Наружный
блок
54 55 58 57 57 60 60
Габаритные
размеры
(
Ш
x
Г
x
В
)
,
мм
Внутренний
блок
570
x
570
x
260 570
x
570
x
260 840
x
840
x
246 840
x
840
x
288 840
x
840
x
288 840
x
840
x
288 840
x
840
x
288
Панель
650
x
650
x
55 650
x
650
x
55 950
x
950
x
55 950
x
950
x
55 950
x
950
x
55 950
x
950
x
55 950
x
950
x
55
Наружный
блок
709
×
280
×
536 785
×
300
×
555 900
×
350
×
700 970
x
395
x
805 970
x
395
x
805 940
x
370
x
1325 940
x
370
x
1325
Вес
,
кг
Внутренний
блок
15,50 15,50 26,0 28,0 30,0 30,0 30,0
Панель
2,2 2,2 5,3 5,3 5,3 5,3 5,3
Наружный
блок
23,0 29,0 43,0 72,0 72,0 92,0 92,0
Диаметры
трубопроводов
,
мм
Жидкостная труба
Ø
6,35
Ø
6,35
Ø
9,52
Ø
9,52
Ø
9,52
Ø
9,52
Ø
9,52
Газовая
труба
Ø
12,70
Ø
12,70
Ø
15,88
Ø
15,88
Ø
15,88
Ø
19,05
Ø
19,05
Тип
хладагента
x
заводская
заправка
,
кг
R
32
x
0,78
R
32
x
1,03
R
32
x
1,45
R
32
x
2,54
R
32
x
2,54
R
32
x
3,60
R
32
x
3,60
Диапазон
гарантированных
рабочих
наружных
температур
охлаждение
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
обогрев
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
Примечание
:
Номинальные
условия
для
режима
охлаждения
:
температура
в
помещении
CD
B
+
27
°С
,
по
влажному
термометру
C
W
B
+
19
°С
;
температура
в
снаружи
CD
B
+
35
°С
,
по
влажному
термометру
C
W
B
+
24
°
Номинальные
условия
для
режима
обогрева
:
температура
в
помещении
CD
B
+
20
°С
;
температура
в
снаружи
CD
B
+
7
°С
,
по
влажному
термометру
C
W
B
+
6
°
CD
B
-
по
сухому
термометру
,
C
W
B
-
по
влажному
термометру
.
Указаны
параметры
измеренные
при
номинальных
условиях
и
длине
тр
убопроводов хладагента
5
метров
.
В
связи
с
постоянной
модернизацией
оборудования
данная
спецификация
может
быть
изменена
без
предварительного
уведомления
.
Page 33
33
32
Модель
внутреннего
блока
A
L
С
F
-
H
18/4
DR
2
A
A
L
С
F
-
H
24/4
DR
2
A
A
L
С
F
-
H
36/4
DR
2
A
A
L
С
F
-
H
42/4
DR
2
A
A
L
С
F
-
H
48/5
DR
2
A
A
L
C
F
-
H
60/5
DR
2
A
Модель
наружного
блока
A
L
-
H
18/4
DR
2
A
(
U
)
A
L
-
H
24/4
DR
2
A
(
U
)
A
L
-
H
36/4
DR
2
A
(
U
)
A
L
-
H
42/4
DR
2
A
(
U
)
A
L
-
H
48/5
DR
2
A
(
U
)
A
L
-
H
60/5
DR
2
A
(
U
)
Номинальная
хололопроизводительность
,
Вт
5300
(
1600
~
6000
)
7030
(
2160
~
8200
)
10550
(
2900
~
13000
)
12100
(
2900
~
13500
)
14000
(
4760
~
16500
)
16000
(
4760
~
17500
)
Номинальная теплопроизводительность
,
Вт
5700
(
1400
~
7200
)
8000
(
1980
~
9300
)
11150
(
2600
~
13500
)
13500
(
2600
~
15000
)
16000
(
4780
~
16150
)
17000
(
4780
~
18500
)
Номинальная
потребляемая
мощность
(
охлаждение
)
,
Вт
1630
(
470
~
2300
)
2180
(
670
~
3560
)
3400
(
710
~
4710
)
4500
(
470
~
5100
)
5200
(
1710
~
6700
)
6100
(
1710
~
6800
)
Номинальная
потребляемая
мощность
(
обогрев
)
,
Вт
1510
(
460
~
2250
)
2156
(
650
~
3620
)
3450
(
470
~
4130
)
4610
(
470
~
5100
)
5405
(
1710
~
6700
)
5800
(
1710
~
6800
)
Номинальный
ток
в
режиме
охлаждения
,
А
7,16
(
2,09
~
10,10
)
9,88
(
3,21
~
15,63
)
15,00
(
3,20
~
21,50
)
19,50
(
3,20
~
22,30
)
9,00
(
1,50
~
15,00
)
10,50
(
1,50
~
15,00
)
Номинальный
ток
в
режиме
обогрева
,
А
7,60
(
2,04
~
10,43
)
9,60
(
2,83
~
15,90
)
15,50
(
2,43
~
18,00
)
20,00
(
2,43
~
23,00
)
10,00
(
1,50
~
15,00
)
11,00
(
1,50
~
15,00
)
Электропитание
220
-
240
В
, 1
ф
, 50
Гц
380
-
415
В
, 3
ф
, 50
Гц
Объем
воздуха
,
куб
.
м
/
ч
900/730/650 1300/1050/920 1800/1550/1350
2040/1740/1440 2040/1740/1440 2160/1820/1480
Уровень
шума
,
дБ
(
А
)
Внутренний блок
40/35/33 42/38/35 47/44/42 50/46/43 50/46/43 50/46/43
Наружный
блок
55 58 57 57 60 60
Габаритные
размеры
(
Ш
x
Г
x
В
)
,
мм
Внутренний
блок
1000
x
690
x
235 1280
x
690
x
235 1600
x
690
x
235 1600
x
690
x
235 1600
x
690
x
235 1600
x
690
x
235
Наружный
блок
785
×
300
×
555 900
×
350
×
700 970
x
395
x
805 970
x
395
x
805 940
x
370
x
1325 940
x
370
x
1325
Вес
,
кг
Внутренний
блок
28,0 34,0 41,0 41,0 41,0 41,0
Наружный
блок
29,0 43,0 72,0 72,0 92,0 92,0
Диаметры
трубопроводов
,
мм
Жидкостная
труба
Ø
6,35
Ø
9,52
Ø
9,52
Ø
9,52
Ø
9,52
Ø
9,52
Газовая
труба
Ø
12,70
Ø
15,88
Ø
15,88
Ø
15,88
Ø
19,05
Ø
19,05
Тип хладагента
x
заводская заправка
,
кг
R
32
x
1,03
R
32
x
1,45
R
32
x
2,54
R
32
x
2,54
R
32
x
3,60
R
32
x
3,60
Диапазон
гарантированных
рабочих
наружных
температур
охлаждение
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
обогрев
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
Примечание
:
Номинальные
условия
для
режима
охлаждения
:
температура
в
помещении
CD
B
+
27
°С
,
по
влажному
термометру
C
W
B
+
19
°С
;
температура
в
снаружи
CD
B
+
35
°С
,
по
влажному
термометру
C
W
B
+
24
°
Номинальные
условия
для
режима
обогрева
:
температура
в
помещении
CD
B
+
20
°С
;
температура
в
снаружи
CD
B
+
7
°С
,
по
влажному
термометру
C
W
B
+
6
°
CD
B
-
по
сухому
термометру
,
C
W
B
-
по
влажному
термометру
.
Указаны
параметры
измеренные
при
номинальных
условиях
и
длине
тр
убопроводов
хладагента
5
метров
.
В
связи
с
постоянной
модернизацией
оборудования
данная
спецификация
может
быть
изменена
без
предварительного
уведомления
.
Page 34
33
Примечание:Номинальные
условия
для
режима
охлаждения
:
температура
в
помещении
CD
B
+
27
°С
,
по
влажному
термометру
C
W
B
+
19
°С
;
температура
в
снаружи
CD
B
+
35
°С
,
по
влажному
термометру
C
W
B
+
24
°
Номинальные
условия
для
режима
обогрева
:
температура
в
помещении
CD
B
+
20
°С
;
температура
в
снаружи
CD
B
+
7
°С
,
по
влажному
термометру
C
W
B
+
6
°
CD
B
-
по
сухому
термометру
,
C
W
B
-
по
влажному
термометру
.
Указаны
параметры
измеренные
при
номинальных
условиях
и
длине
тр
убопроводов
хладагента
5
метров
.
В
связи
с
постоянной
модернизацией
оборудования
данная
спецификация
может
быть
изменена
без
предварительного
уведомления
.
Модель
внутреннего
блока
A
L
M
D
-
H
18/4
DR
2
A
A
L
M
D
-
H
24/4
DR
2
A
A
L
M
D
-
H
30/4
DR
2
A
A
L
M
D
-
H
36/4
DR
2
A
A
L
M
D
-
H
42/4
DR
2
A
A
L
M
D
-
H
48/5
DR
2
A
A
L
M
D
-
H
60/5
DR
2
A
Модель
наружного
блока
A
L
-
H
18/4
DR
2
AU
)
A
L
-
H
24/4
DR
2
A
(
U
)
A
L
-
H
30/4
DR
2
A
(
U
)
A
L
-
H
36/4
DR
2
A
(
U
)
A
L
-
H
42/4
DR
2
A
(
U
)
A
L
-
H
48/5
DR
2
A
(
U
)
A
L
-
H
60/5
DR
2
A
(
U
)
Номинальная
хололопроизводительность
,
Вт
5280
(
1530
~
5600
)
7030
(
2160
~
8200
)
8650
(
2490
~
9200
)
10550
(
2900
~
13000
)
12100
(
2900
~
13500
)
14000
(
4760
~
16500
)
16000
(
4760
~
17500
)
Номинальная
теплопроизводительность
,
Вт
5600
(
1400
~
6200
)
8000
(
1980
~
9300
)
9200
(
2860
~
9600
)
11150
(
2600
~
13500
)
13500
(
2600
~
15000
)
16000
(
4780
~
16150
)
17000
(
4780
~
18500
)
Номинальная потребляемая мощность
(
охлаждение
)
,
Вт
1600
(
470
~
2300
)
2170
(
670
~
3560
)
2550
(
710
~
3560
)
3400
(
710
~
4710
)
4430
(
470
~
5100
)
5000
(
1710
~
6700
)
5880
(
1710
~
6800
)
Номинальная
потребляемая
мощность
(
обогрев
)
,
Вт
1490
(
460
~
2250
)
2130
(
650
~
3620
)
2400
(
670
~
3620
)
3450
(
470
~
4130
)
4600
(
470
~
5100
)
5000
(
1710
~
6700
)
5600
(
1710
~
6800
)
Номинальный
ток
в
режиме
охлаждения
,
А
7,16
(
2,04
~
10,00
)
9,57
(
2,91
~
14,35
)
11,09
(
3,09
~
14,35
)
15,00
(
3,20
~
21,50
)
19,00
(
3,20
~
22,30
)
9,00
(
1,50
~
15,00
)
10,50
(
1,50
~
15,00
)
Номинальный
ток
в
режиме
обогрева
,
А
7,60
(
2,00
~
9,78
)
9,26
(
2,83
~
14,35
)
10,43
(
2,91
~
14,35
)
15,50
(
2,43
~
18,00
)
20,00
(
2,43
~
23,00
)
11,00
(
1,50
~
15,00
)
11,00
(
1,50
~
15,00
)
Электропитание
220
-
240
В
, 1
ф
, 50
Гц
380
-
415
В
, 3
ф
, 50
Гц
Объем
воздуха
,
куб
.
м
/
ч
1200/1010/840 1450//1240/1030 1600/1400/1100 1900/1600/1400 1900/1600/1400 2300/2000/1700 2300/2000/1700
Статическое
давление
,
Па
0
~
160
(
20
)
0
~
160
(
20
)
0
~
160
(
40
)
0
~
160
(
40
)
0
~
160
(
40
)
0
~
160
(
50
)
0
~
160
(
50
)
Уровень
шума
,
дБ
(
А
)
Внутренний блок
41/39/38 43/41/39 46/44/41 44/41/39 44/41/39 52/49/47 52/49/47
Наружный
блок
55 58 58 57 57 60 60
Габаритные
размеры
(
Ш
x
Г
x
В
)
,
мм
Внутренний
блок
1000
x
700
x
245 1000
x
700
x
245 1000
x
700
x
245 1400
x
700
x
245 1400
x
700
x
245 1400
x
700
x
245 1400
x
700
x
245
Наружный
блок
785
x
300
x
555 900
x
350
x
700 900
x
350
x
700 970
x
395
x
805 970
x
395
x
805 940
x
370
x
1325 940
x
370
x
1325
Вес
,
кг
Внутренний
блок
31,0 32,0 32,0 42,0 42,0 42,0 42,0
Наружный
блок
29,0 43,0 50,0 72,0 72,0 92,0 92,0
Диаметры
трубопроводов
,
мм
Жидкостная
труба
Ø
6,35
Ø
9,52
Ø
9,52
Ø
9,52
Ø
9,52
Ø
9,52
Ø
9,52
Газовая
труба
Ø
12,70
Ø
15,88
Ø
15,88
Ø
15,88
Ø
15,88
Ø
19,05
Ø
19,05
Тип хладагента
x
заводская заправка
,
кг
R
32
x
1,03
R
32
x
1,45
R
32
x
1,65
R
32
x
2,54
R
32
x
2,54
R
32
x
3,60
R
32
x
3,60
Диапазон гарантированных рабочих
наружных
температур
охлаждение
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
-
15
º
C
~
+
52
º
C
обогрев
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
-
15
º
C
~
+
24
º
C
Page 35
5.
Гарантийный талон
ГАРАНТИЙНЫЙ ТАЛОН
Настоящий документ не ограничивает определённые зако
-
ном права потребителей, но дополняет и уточняет огово
-
рённые законом обязательств, предполагающие соглаше
-
ние сторон или договор
.
Поздравляем Вас с приобретением техники отличного
качества
!
Внимательно ознакомьтесь с гарантийным талоном и про
-
следите, чтобы он был правильно заполнен и имел штамп
Продавца. При отсутствии штампа и даты продажи (
либо
кассовог
о чека с датой продажи)
гарантийный срок конди
-
ционера (
далее - изделие)
исчисляется со дня его изготов
-
ления
.
Тщательно проверьте внешний вид изделия и его ком
-
плектность, все претензии по внешнему виду и комплектно
-
сти изделия предъявляйте Продавцу при покупке изделия
.
Гарантийное обслуживание купленного Вами прибора
осуществляется через Продавца, мон
тажную организацию
,
проводившую установку прибора, или сервисный центр
.
В случае неисправности прибора по вине изготовителя
обязательство по устранению неисправности ложится на
уполномоченную изготовителем организацию. В данном
случае покупатель в праве обратиться к Продавцу. Ответ
-
ственность за неисправность прибора по вине организации
,
проводившей установку (
монтаж)
прибора, ложится на
монтажную организацию. В данном случае необ
ходимо
обратиться к организации, проводившей установку
(
монтаж)
прибора
.
Для установки (
подключения)
изделия необходимо обра
-
щаться в специализированные сервисные центры. Вы
можете воспользоваться услугами квалифицированных
специалистов, однако Продавец, Уполномоченная изгото
-
вителем организация, импортёр, Изготовитель не несут
ответственности за недостатки изделия, возникшие из-за
его неправильной установки (
подключения).
В конструкцию, комплектац
ию или технологию изготовле
-
ния изделия, с целью улучшения его технических характе
-
ристик, могут быть внесены изменения. Такие изменения
вносятся в изделие без предварительного уведомления
Покупателя и не влекут обязательств по изменению
/
улучшению ранее выпущенных изделий. Убедительно
просим Вас во избежание недоразумений до установки
/
эксплуатации изделия внимательно изучить его инструкцию
по эксплуатац
ии. Запрещается вносить в Гарантийный
талон какие-либо изменения, а также стирать или перепи
-
сывать какие-либо указанные в нем данные. Настоящая
гарантия имеет силу, если Гарантийный талон правильно
заполнен и в нем указаны: наименование и модель изде
-
лия, его серийные номера, дата продажи, а также имеется
подпись уполномоченного лица и шта
мп Продавца
.
Гарантийный срок составляет
24 (двадцать четыре)
меся
-
ца
.
Настоящая гарантия распространяется на производствен
-
ный или конструкционный дефект изделия
.
Выполнение уполномоченным сервисным центром ремонт
-
ных работ и замена дефектных деталей изделия произво
-
дится в сервисном центре или у Покупателя (по
усмотре
-
нию сервисного центра).
Гарантийный ремонт изделия
выполняется в срок не бо
лее
45
дней. В случае, если во
время устранения недостатков товара станет очевидным
,
что они не будут устранены в определённый соглашением
сторон срок, стороны могут заключить соглашение о новом
сроке устранения недостатков товара. Указанный гарантий
-
ный срок распространяется только на изделия, которые
используются в личных, семейных или домашних целях, не
связанных с предпринимательской де
ятельностью. В слу
-
чае использования изделия в предпринимательской дея
-
тельности, его гарантийный срок составляет
3 (три)
меся
-
ца
.
Гарантийный срок на комплектующие изделия (
детали
которые могут быть сняты с изделия без применения каких
-
либо инструментов)
составляет
3 (три)
месяца. Гарантий
-
ный срок на новые комплектующие изделия, установлен
-
ные на изделие при гарантийном или платном ремонт
е
,
либо приобретённые отдельно от изделия, составляет
3
(
три)
месяца со дня выдачи Покупателю изделия по окон
-
чании ремонта, либо продажи последнему этих комплекту
-
ющих. Настоящая гарантия действительна только на тер
-
ритории РФ, на изделия, купленные на территории РФ
.
Настоящая гарантия не даёт права на возмещение и по
-
крытие ущерб
а, произошедшего в результате переделки
или регулировки изделия, без предварительного письмен
-
ного согласия изготовителя, с целью приведения его в
соответствие с национальными или местными технически
-
ми стандартами и нормами безопасности, действующими в
любой другой
стране, кроме РФ, в которой это изделие
было первоначально продано
.
Настоящая гарантия не распространяется на
:
периодическое и се
рвисное обслуживание изделия (
чистку
,
замену фильтров или устройств выполняющих функции
фильтров);
- также любые адаптации и изменения изделия, в т. ч. с
целью усовершенствования и расширения обычной сферы
его применения, которая указана в руководстве по эксплуа
-
тации изделия, без предварительного письменного согла
-
сия изготовителя
;
- аксессуары, входящие в комплект поставки
.
Настоящая гарантия также не предоставляется в случаях
:
- полностью/частично изменён, стёрт, удалён или бу
дет
неразборчив серийный номер изделия
;
- использования изделия не по его прямому назначению, не
в соответствии с его руководством по эксплуатации, в том
числе, эксплуатации изделия с перегрузкой или совместно
со вспомогательным оборудованием, не рекомендуемым
Продавцом, уполномоченной изготовит
елем организацией
,
34
Page 36
импортёром, изготовителем; наличия на изделии механи
-
ческих повреждений (
сколов, трещин и т.д.), воздействий
на изделие чрезмерной силы, химически агрессивных
веществ, высоких температур, повышенной влажности
/
запылённости, концентрированных паров, если что-либо из
перечисленного стало причиной неисправности изделия
;
- ремонта/наладки/инсталляции/адаптации/пуска изделия в
эксплуатацию не уполномоченными на то организациями
/
лицами; стихийных бедствий (
пожар, наводнение и т.д.)
и
других причин находящихся вне контроля Продавца, упол
-
номоченной изготовителем организации, импортёра, изго
-
товителя и Покупателя, которые причинили вред изделию
;
неправильного подключения изделия к электрической
,
водопроводной или прочим внешних сетей, а также неис
-
правностей (не
соответствие рабочих параметров)
электри
-
ческой, водопроводной или прочих вне
шних сетей
;
- дефектов, возникших вследствие попадания
изде
-
лия посторонних предметов, жидкостей, кроме предусмот
-
ренных руководством по эксплуатации, насекомых и про
-
дуктов их жизнедеятельности и т.д
.;
неправильного хране
-
ния изделия; необходимости замены ламп, фильтров
,
элементов питания, аккумуляторов, предохранителей, а
также стеклянных/фарфоровых/матерчатых и перемещае
-
мых вручную деталей и других дополнительных быстроиз
-
наш
ивающихся/сменных деталей изделия, которые имеют
собственный ограниченный период работоспособности, в
связи с их естественным износом, или если такая замена
предусмотрена конструкцией и не связана с разборкой
изделия; дефектов системы, в которой изделие использо
-
валось как элемент этой системы, дефектов, возникших
вследствие невыполнения Покупателем указанной ниже
Памятки по уходу за кондиц
ионером
.
Особые условия гарантийного обслуживания кондиционе
-
ров
Настоящая гарантия не распространяется на недостатки
работы изделия в случае, если Покупатель по своей иници
-
ативе (
без учёта соответствующей информации Продавца)
выбрал и купил кондиционер надлежащего качества, но по
своим техническим характеристикам не предназначенный
для помещения,в котором он был впоследствии установ
-
лен Покупателем
.
Напоминаем, что неквалифиц
ированный монтаж кондицио
-
неров может привести его неправильной работе и как
следствие к выходу изделия из строя. Монтаж данного
оборудования должен производится согласно документу
СТО НОСТРОЙ
2.23.1-2011 “Монтаж и пуско-наладка испа
-
рительных и компрессорно-конденсаторных блоков быто
-
вых систем кондиционирования в зданиях и сооружениях”.
Гарантию на монта
жные работы и связанные с ними недо
-
статки в работе изделия несёт монтажная организация
.
Производитель (
продавец)
вправе отказать в гарантии на
изделие, смонтированное и введённое в эксплуатацию с
нарушением стандартов и инструкций
.
Особые условия эксплуатации кондиционеров
:
Настоящая гарантия не предоставляется, когда по требова
-
нию/желанию Покупателя в нарушение действующих в РФ
треб
ований СНиПов, стандартов и иной технической доку
-
ментации: был неправильно подобран и куплен кондицио
-
нер(-ы)
для конкретного помещения; были неправильно
смонтирован(-ы) (установлен(-ы))
блок(-и)
купленного
Покупателем кондиционера. Также обращаем внимание
Покупателя на то, что в соответствии с Жилищным Кодек
-
сом РФ Покупатель обязан согласовать монтаж купленного
кондиционера(-ов) с
экспл
уатирующей организацией и
компетентными органами исполнительной власти субъекта
Российской Федерации. Продавец, Уполномоченная изгото
-
вителем организация, Импортёр, Изготовитель снимают с
себя всякую ответственность за любые неблагоприятные
последствия, связанные с использованием купленного
кондиционера(-ов)
без утверждённого плана монтажа и
разрешения вышеуказанных организаций
.
Памятка по уходу за кондиционером
:
Раз в
2
недели (
при интенсивной эксплуатац
ии чаще),
контролируйте чистоту воздушных фильтров во внутреннем
блоке (см.
руководство по эксплуатации).
Защитные свой
-
ства этих фильтров основаны на электростатическом эф
-
фекте, поэтому даже при незначительном загрязнении
фильтр перестаёт выполнять свои функции
.
Один раз в год, необходимо проводить профилактические
работы, включающие в себя очистку от пыли и грязи тепл
о
-
обменников внутреннего и внешнего блоков, проверку
давления в системе, диагностику всех электронных компо
-
нентов кондиционера, чистку дренажной системы. Данная
процедура предотвратит появление неисправностей и
обеспечит надёжную работу вашего кондиционера
.
Раз в год (
лучше весной),
при необходимости, следует
вычистить теплообменник наружного блока и проверить
работу кондиционера на всех режимах. Это об
еспечит
надёжную работу Вашего кондиционера
.
Необходимо учесть, что эксплуатация кондиционера в
зимних условиях имеет ряд особенностей. При крайне
низких температурах: от -10°С и ниже для кондиционеров
не инверторного типа и от -15°С и ниже для кондиционеров
инверторного типа, рекомендуется использовать кондицио
-
нер только в режиме вентиляции. Запуск кондиционера для
работы в режимах охлаждения или об
огрева может приве
-
сти к сбоям в работе кондиционера и поломке компрессора
.
Если на улице отрицательная температура, а конденсат
(
вода из внутреннего блока)
выводится на улицу, то воз
-
можно замерзание воды в дренажной системе и, как след
-
ствие, конденсат будет вытекать из поддона внутреннего
блока в помещение
.
Покупатель-потреб
итель предупреждён о том, что в соот
-
ветствии с п
. 11 «
Перечня непродовольственных товаров
надлежащего качества, не подлежащих возврату или обме
-
ну на аналогичный товар другого размера, формы, габари
-
та, фасона, расцветки или комплектации» Пост. Правитель
-
ства РФ от
19.01.1998. № 55 он не
вправе требовать обме
-
на купленного изделия в порядке ст
. 2
5
Закона «О защите
прав потребителей» и ст
. 502 ГК РФ.
35
Page 37
ВНИМАНИЕ
!!!
С момента подписания Покупателем Гарантийного талона
считается, что
:
Вся необходимая информация о купленном изделии и его
потребительских свойствах предоставлена Покупателю в
полном объёме, в соответствии со ст
. 10
Закона "О
защите
прав потребителей"
Покупатель получил Руководство по эксплуатации приобре
-
тённого изделия на русском языке
.
Покупатель ознакомлен и согласен с условиями гарантий
-
ного об
служивания и особенностями эксплуатации приоб
-
ретённого изделия
.
Покупатель ознакомился с Памяткой по уходу за кондицио
-
нером и обязуется выполнять указанные в ней правила
.
Покупатель претензий к внешнему виду и комплектности
приобретённого изделия не имеет
.
Подпись покупателя
:
подпись, расшифровка
Дата
: ______ _________________ 20___
года
.
36
Page 38
Page 39
Loading...
