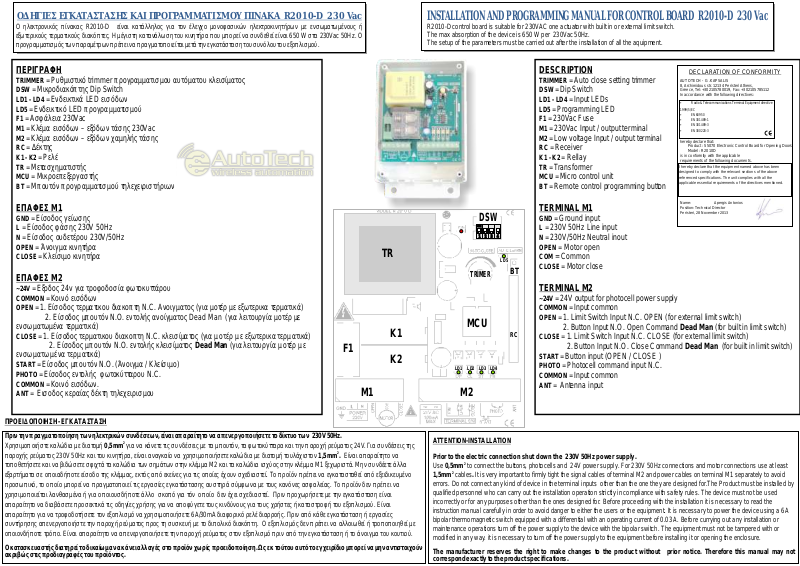

AUTOTECH R2010-D Installation And Programming Manual

Ο∆ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ ΠΙΝΑΚΑ R2010-D 230 Vac

Ο ηλεκτρονικός πίνακας R2010-D είναι κατάλληλος για τον έλεγχο µονοφασικών ηλεκτροκινητήρων µε ενσωµατωµένους ή
εξωτερικούς τερµατικούς διακόπτες. Η µέγιστη κατανάλωση του κινητήρα που µπορεί να συνδεθεί είναι 650 W στα 230Vac 50Hz. Ο
προγραµµατισµός των παραµέτρων πρέπει να πραγµατοποιείται µετά την εγκατάσταση του συνόλου του εξοπλισµού.

INSTALLATION AND PROGRAMMING MANUAL FOR CONTROL BOARD R2010-D 230 Vac

R2010-D control board is suitable for 230VAC one actuator with built in or external limit switch.
The max absorption of the device is 650 W per 230Vac 50Hz.
The setup of the parameters must be carried out after the installation of all the aquipment.

ΠΕΡΙΓΡΑΦΗ

TRIMMER =
DSW =
LD1 - LD4 =
LD5 =
F1 =
M1 =
M2 =
RC =
K1 - K2 =
TR =
MCU =
BT =

Ρυθµιστικό trimmer προγραµµατισµου αυτόµατου κλεισίµατος

Μικροδιακόπτης Dip Switch

Ενδεικτικά LED εισόδων

Ενδεικτικό LED προγραµµατισµού

Ασφάλεια 230Vac

Κλέµα εισόδων – εξόδων τάσης 230Vac
Κλέµα εισόδων – εξόδων χαµηλής τάσης
∆έκτης

Ρελέ

Μετασχηµατιστής

Μικροεπεξεργαστής

Μπουτόν προγραµµατισµού τηλεχειριστήριων

ΕΠΑΦΕΣ Μ1

Είσοδος γείωσης

GND =

Είσοδος φάσης 230V 50Hz

L =

Είσοδος ουδετέρου 230V/50Hz

N =

Άνοιγµα κινητήρα

OPEN =

Κλείσιµο κινητήρα

CLOSE =

ΕΠΑΦΕΣ Μ2

Εξοδος 24v για τροφοδοσία φωτοκυττάρου

~24V =
COMMON =
OPEN =

2. Είσοδος µπουτόν N.O. εντολής ανοίγµατος Dead Man (για λειτουργία µοτέρ µε
ενσωµατωµένα τερµατικά)

CLOSE =

2. Είσοδος µπουτόν N.O. εντολής κλεισίµατος Dead Man (για λειτουργία µοτέρ µε
ενσωµατωµένα τερµατικά)

START =
PHOTO =
COMMON =
ANT =

Κοινό εισόδων

1. Είσοδος τερµατικου διακοπτη N.C. Ανοιγµατος (για µοτέρ µε εξωτερικα τερµατικά)

1. Είσοδος τερµατικου διακοπτη N.C. κλεισίµατος (για µοτέρ µε εξωτερικα τερµατικά)

Είσοδος µπουτόν N.O. (Άνοιγµα / Κλείσιµο)

Είσοδος εντολής φωτοκύτταρου N.C.

Κοινό εισόδων.

Εισοδος κεραίας δέκτη τηλεχειρισµου

TR

K1

F1

K2

M1 M2

DSW

ON

TRIMER

MCU

LD1 LD2 LD3 LD4

DESCRIPTION

TRIMMER =
DSW =
LD1 - LD4 =
LD5 =

F1 = Fuse
M1 = Input / output terminal

M2 =
RC =
K1 - K2 =
TR =
MCU =
BT = Remote control programming button

Auto close setting trimmer

Dip Switch

Input LEDs

Programming LED

230Vac

230Vac
Low voltage Input / output terminal
Receiver

Rellay

Transformer

Micro control unit

TERMINAL Μ1

Ground input

GND =

230V 50Hz

4321

LD5

BT

L = Line input

230V/50Hz Neutral inout

N =

Motor open

OPEN =
COM = Common

CLOSE = Motor close

DECLARATION OF CONFORMITY

AUTOTECH - G .KAPSALIS
8, Archimidous str. 12134 Peristeri Athens,
Greece, Tel: [phone], Fax: [phone]

In accordance with the following directives:

Radio & Telecommunications Terminal Equipment directive



1999/5/EC

 EN60950
 EN301489-1
 EN301489-3
 EN300220-3

hereby declare that:
Product : S5070 Electronic Control Board for Opening Doors

Model : R2010D

is in conformity with the applicable
requirements of the following documents.

I hereby declare that the equipment named above has been
designed to comply with the relevant sections of the above
referenced specifications. The unit complies with all the
applicable essential requirements of the directives mentioned.

Name: Apergis Antonios
Position: Technical Director
Peristeri, 28 November 2013

TERMINAL Μ2

24

~24V = V output for photocell power supply
COMMON = Input common

1. Limit Switch Input N.C. OPEN (for external limit switch)

OPEN =

RC

2. Button Input N.O. Open Command Dead Man (for built in limit switch)

1. Limit Switch Input N.C. CLOSE (for external limit switch)

CLOSE =

2. Button Input N.O. Close Command Dead Man (for built in limit switch)

START = Button input (OPEN / CLOSE )

Photocell command input N.C.

PHOTO =
COMMON =
ANT =

Input common

Antenna input

ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ - ΕΓΚΑΤΑΣΤΑΣΗ

Πριν την πραγµατοποίηση των ηλεκτρικών συνδέσεων, είναι απαραίτητο να απενεργοποιήσετε το δίκτυο των 230V 50Hz.

Χρησιµοποιήστε καλώδια µε διατοµή 0,5mm για να κάνετε τις συνδέσεις µε τα µπουτόν, τα φωτοκύτταρα και την παροχή ρεύµατος 24V. Για συνδέσεις της

παροχής ρεύµατος 230V 50Hz και του κινητήρα, είναι αναγκαίο να χρησιµοποιήσετε καλώδια µε διατοµή τουλάχιστον 1,5mm . Είναι απαραίτητο να

τοποθετήσετε και να βιδώσετε σφιχτά τα καλώδια των σηµάτων στην κλέµµα Μ2 και τα καλώδια ισχύος στην κλέµµα M1 ξεχωριστά. Μην συνδέετε άλλα
εξαρτήµατα σε οποιαδήποτε είσοδο της κλέµµας, εκτός από εκείνες για τις οποίες έχουν σχεδιαστεί.
προσωπικό, το οποίο µπορεί να πραγµατοποιεί τις εργασίες εγκατάστασης αυστηρά σύµφωνα µε τους κανόνες ασφαλείας. Το προϊόν δεν πρέπει να
χρησιµοποιείται λανθασµένα ή για οποιουσδήποτε άλλο σκοπό για τόν οποίο δεν έχει σχεδιαστεί. Πριν προχωρήσετε µε την εγκατάσταση είναι
απαραίτητο να διαβάσετε προσεκτικά τις οδηγίες χρήσης για να αποφύγετε τους κινδύνους για τους χρήστες ή καταστροφή του εξοπλισµού. Είναι
απαραίτητο για να τροφοδοτήσετε τον εξοπλισµό να χρησιµοποιήσετε 6Α/30mA διαφορικό ρελέ διαρροής. Πριν από κάθε εγκατάσταση ή εργασίες
συντήρησης απενεργοποιήστε την παροχή ρεύµατος προς τη συσκευή µε το διπολικό διακόπτη. Ο εξοπλισµός δεν πρέπει να αλλοιωθεί ή τροποποιηθεί µε
οποιονδήποτε τρόπο. Είναι απαραίτητο να απενεργοποιήσετε την παροχή ρεύµατος στον εξοπλισµό πριν από την εγκατάσταση ή το άνοιγµα του κουτιού.

Ο κατασκευαστής διατηρεί το δικαίωµα να κάνει αλλαγές στο προϊόν χωρίς προειδοποίηση. Ως εκ τούτου αυτό το εγχειρίδιο µπορεί να µην αντιστοιχούν
ακριβώς στις προδιαγραφές του προϊόντος.

2

2

Το προϊόν πρέπει να εγκατασταθεί από εξειδικευµένο

ATTENTION-INSTALLATION
Prior to the electric connection shut down the 230V 50Hz power supply.

Use 0,5mm to connect the buttons, photocells and 24V power supply. For 230V 50Hz connections and motor connections use at least
1,5mm cables.

errors. Do not connect any kind of device in the terminal inputs other than the one they are designed for.

qualified personnel who can carry out the installation operation strictly in compliance with safety rules. The device must not be used
incorrectly or for any purposes other than the ones designed for. Before proceeding with the installation it is necessary to read the
instruction manual carefully in order to avoid danger to either the users or the equipment. It is necessary to power the device using a 6A
bipolar thermomagnetic switch equipped with a differential with an operating current of 0.03 A. Before currying out any installation or
maintenance operations turn off the power supply to the device with the bipolar switch. The equipment must not be tampered with or
modified in any way. it is necessary to turn off the power supply to the equipment before installing it or opening the enclosure.

The manufacturer reserves the right to make changes to the product without prior notice. Therefore this manual may not
correspond exactly to the product specifications.

2

2

It is very important to firmly tight the signal cables of terminal Μ2 and power cables on terminal M1 separately to avoid

The Product must be installed by

ΡΥΘΜΙΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ

ΛΕΙΤΟΥΡΓΙΑ ΜΟΤΕΡ ΜΕ ΕΝΣΩΜΑΤΩΜΕΝΟΥΣ ΤΕΡΜΑΤΙΚΟΥΣ ∆ΙΑΚΟΠΤΕΣ (ΡΟΛΑ)

Αν συνδέσουµε µοτέρ µε ενσωµατωµένους τερµατικούς τότε µπορούµε να

Dip Swich 1 OFF

ON

ΛΕΙΤΟΥΡΓΙΑ ΜΟΤΕΡ ΜΕ ΕΞΩΤΕΡΙΚΟΥΣ ΤΕΡΜΑΤΙΚΟΥΣ ∆ΙΑΚΟΠΤΕΣ

Dip Swich 1 ON

ON

Dip Swich 2 OFF

Dip Swich 2 OΝ

Χρονος λειτουργιας Ασφαλείας

Dip Swich 3 OFF

Dip Swich 3 OΝ

χρησιµοποιήσουµε τις εισόδους OPEN και CLOSE σαν µπουτόν εισόδου
Dead Man. Τα µπουτόν πρέπει να είναι N.O. ∆ηλαδή όση ώρα πατάµε το
µπουτόν CLOSE η πόρτα να κλείνει, και όση ώρα πατάµε το µπουτόν

4321

OPEN η πόρτα να ανοίγει.

Αν συνδέσουµε µοτέρ µε εξωτερικους τερµατικούς διακόπτες τότε τους
συνδέουµε στίς εισόδους OPEN και CLOSE. Οι τερµατικοί διακόπτες
πρέπει να είναι N.C.

4321

ON

ON

ON

ON

Λειτουργία STEP by STEP

OPEN STOP CLOSE STOP OPEN ....

ON

4321

Λειτουργία µονο Ανοιγµα ONLY OPEN

Σε αυτή την λειτουργία πρέπει πάντοτε να βάζουµε

4321

αυτόµατο κλείσιµο και φυσικά σε συνδυασµό µε φωτοκύτταρα

Σε µοτέρ µε ενσωµατωµένους τερµατικούς διακόπτες 60΄΄ δευτερόλεπτα

ON

4321

Σε µοτέρ µε εξωτερικούς τερµατικούς διακόπτες 90΄΄ δευτερόλεπτα

Σε µοτέρ µε ενσωµατωµένους τερµατικούς διακόπτες 120΄΄ δευτερόλεπτα

4321

Σε µοτέρ µε εξωτερικούς τερµατικούς διακόπτες 180΄΄ δευτερόλεπτα

Λειτουργία Επαφής Φωτοκυτάρου

Dip Swich 4 OFF

ON

4321

Dip Swich 4 OΝ

Επαφή Φωτοκυττάρου N.C.

Λειτουργία Αυτόµατου Κλεισίµατος AUTO CLOSE

ON

4321

Επαφή Φωτοκυττάρου N.O.

60΄΄

Ρυθµίζουµε µε το TRIMER τον χρόνο αυτόµατου
κλεισίµατος που θέλουµε από 5 ... 120
δευτερόλεπτα. Άν δέν θέλουµε Αυτόµατο κλείσιµο
τότε γυρίζουµε το TRIMER τέρµα δεξιά

5΄΄

ΠΡΟΣΟΧΗ !!!

Οταν ρυθµίζουµε λειτουργία Αυτόµατου Κλεισίµατος πρέπει πάντοτε να χρησιµοποιούµε φωτοκύτταρα

120΄΄

OXI Αυτόµατο Κλείσιµο

ΣΥΝ∆ΕΣΜΟΛΟΓΙΑ ΜΟΤΕΡ ΡΟΛΟΥ ΜΕ ΕΝΣΩΜΑΤΟΜΕΝΟΥΣ ΤΕΡΜΑΤΙΚΟΥΣ ∆ΙΑΚΟΠΤΕΣ

Ο πίνακας R2010-D είναι εξοπλισµένος µε ενσωµατωµένο δέκτη και µπορεί να
αποµνηµονεύσει έως 100 τηλεχειριστήρια κυλιόµενου κωδικού ή ένα
τηλεχειριστήριο σταθερού κωδικού.

(άν θέλουµε περισσότερα τηλεχειριστήρια απλού κωδικού τότε αντιγράφουµε
τα τηλεχειριστήρια µεταξύ τους).

Προγραµµατισµός Τηλεχειριστηρίων στον πίνακα.
Πατάµε µια φορά το µπουτόν προγραµµατισµού ΒΤ του πίνακα.

-Το LED προγραµµατισµού AUTO LEARN ανάβει.

-Πατάµε το µπουτόν του τηλεχειριστηρίου που θέλουµε να προγραµµατίσουµε
& καταχωρείται αυτόµατα στην µνήµη του πίνακα

-Άν δέν πατήσουµε κανένα τηλεχειριστήριο τότε το LED προγραµµατισµού
σβήνει µετά από 10’’ δευτερόλεπτα και ο πίνακας δεν µπορεί πλέον να
προγραµµατίσει τηλεκοντρόλ.

∆ιαγραφή προγραµµατισµένων τηλεχειριστηρίων

Αν θέλουµε να σβήσουµε όλα το τηλεκοντρόλ από τη µνήµη, πατάµε για
περισσότερο από 10΄΄ συνεχώς το µπουτόν του πίνακα µέχρι το LED
προγραµµατισµού να αρχίσει να αναβοσβήνει. Τότε αφήνουµε το µπουτόν
και όλα τα προγραµµατισµένα τηλεχειριστήρια έχουν διαγραφεί.

R2010-D Control board has a built in receiver that can store up to 100 rolling
coded remote controls or a fixed coded remote control.
(If we want to use more fixed coded remote control we duplicate the remote
controls).

Remote control programming on the control board.

Press button ΒΤ on the control board once.

-AUTO LEARN LED turns on

-We press the button of the remote control we want to program & it is stored to the

control boards memory.

-If we do not press any remote control the programming LED turns off after 10’’
seconds and the board can no longer store remote controls.

Delete stored remote controls

If we want to erase all the remote controls from the control board memory we
press the button of the board constantly for 10΄΄ seconds until the LED starts to
blink. We then release the button and all remote controls have been deleted.

CONNECTION FOR ACTUATOR WITH BUILT IN LIMIT SWITCHES

ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΗΛΕΚΟΝΤΡΟΛ

REMOTE CONTROL PROGRAMMING

OPERATION SETTINGS

ACTUATOR OPERATION WITH BUILT IN LIMIT SWITCH (ROLLING SHUTTER)

If we connect an actuator with built in limit switch we can then use inputs

Dip Swich 1 OFF

ON

ACTUATOR OPERATION WITH EXTERNAL LIMIT SWITCH

Dip Swich 1 ON

ON

Dip Swich 2 OFF

Dip Swich 2 OΝ

Safety Operation Time

Dip Swich 3 OFF

Dip Swich 3 OΝ

Photocell Contact Operation

Dip Swich 4 OFF

AUTO CLOSE OPERATION

OPEN and CLOSE as Dead Man input button. The buttons must be N.O.
In this way the door closes for as long as we press the CLOSE button and

4321

the door opens for as long as we press the OPEN button.

If we connect an actuator with exernal limit switches we connect them to
inputs OPEN and CLOSE. The limit switches must be N.C.

4321

ON

ON

ON

ON

STEP by STEP Operation

OPEN STOP CLOSE STOP OPEN ....

ON

4321

ONLY OPEN Operation

For this mode we allways enable auto close and install photocells

4321

For actuator with built in limit switch 60΄΄ seconds

ON

4321

For actuator with external limit switch 90΄΄ seconds

For actuator with built in limit switch 120΄΄ seconds

4321

For actuator with external limit switch 180΄΄ seconds

ON

4321

Photocell Contact N.C.

Dip Swich 4 OΝ

ON

4321

Photocell Contact N.O.

Set the auto close time with the closing TRIMER
from 5 ... 120 seconds If we want to disable
auto close simplyturn the TRIMER to the right

5΄΄

ATTENTION !!!

When we enable AUTO CLOSE it is mandatory to use Photocells

ΣΥΝ∆ΕΣΜΟΛΟΓΙΑ ΜΟΤΕΡ ΜΕ ΕΞΩΤΕΡΙΚΟΥΣ ΤΕΡΜΑΤΙΚΟΥΣ ∆ΙΑΚΟΠΤΕΣ

CONNECTION FOR ACTUATOR WITH EXTERNAL LIMIT SWITCHES

60΄΄

120΄΄

Auto Close Disabled

ΝΟ ΝΟΝΟ

OPEN CLOSE

DEAD MAN

ΕΝΤΟΛΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

OPERATION COMMANDS

START

PHOTOCELLS

ΦΩΤΟΚΥΤΤΑΡΑ

24V

~ ~

ΣΥΝ∆ΕΣΜΟΛΟΓΙΑ ΜΟΤΕΡ ΡΟΛΟΥ ΜΕ ΕΝΣΩΜΑΤΟΜΕΝΟ ΠΥΚΝΩΤΗ

CONNECTION FOR ACTUATOR WITH BUILT IN CAPACITOR

∆ΙΑΦΟΡΙΚΟ ΡΕΛΕ

∆ΙΑΡΡΟΗΣ 6A / 30ma

230VAC

RXTX

24V

NO

COM

NC

~ ~

BIPOLAR
THERMOMAGNETIC
SWITCH 6A / 30ma

OPEN

CLOSE

COMMON

MOTOR 230VAC

ΣΥΝ∆ΕΣΜΟΛΟΓΙΑ ΜΟΤΕΡ ΜΕ ΕΞΩΤΕΡΙΚΟ ΠΥΚΝΩΤΗ

CONNECTION FOR ACTUATOR WITH EXTERNAL CAPACITOR

230VAC

∆ΙΑΦΟΡΙΚΟ ΡΕΛΕ

∆ΙΑΡΡΟΗΣ 6A / 30ma

BIPOLAR

THERMOMAGNETIC

SWITCH 6A / 30ma

OPEN

COMMON

CLOSE

MOTOR 230VAC

CAPACITOR

ΠΥΚΝΩΤΗΣ

ACTUATOR

LIMIT

SWITCHES

ΤΕΡΜΑΤΙΚΟΙ

∆ΙΑΚΟΠΤΕΣ

ΜΟΤΕΡ

ΝC

ΝC

OPEN

CLOSE

COMMON

ΝΟ

START

ΕΝΤΟΛΗ

ΛΕΙΤΟΥΡΓΙΑΣ

OPERATION
COMMAND

PHOTOCELLS

ΦΩΤΟΚΥΤΤΑΡΑ

RXTX

NO

COM

NC
