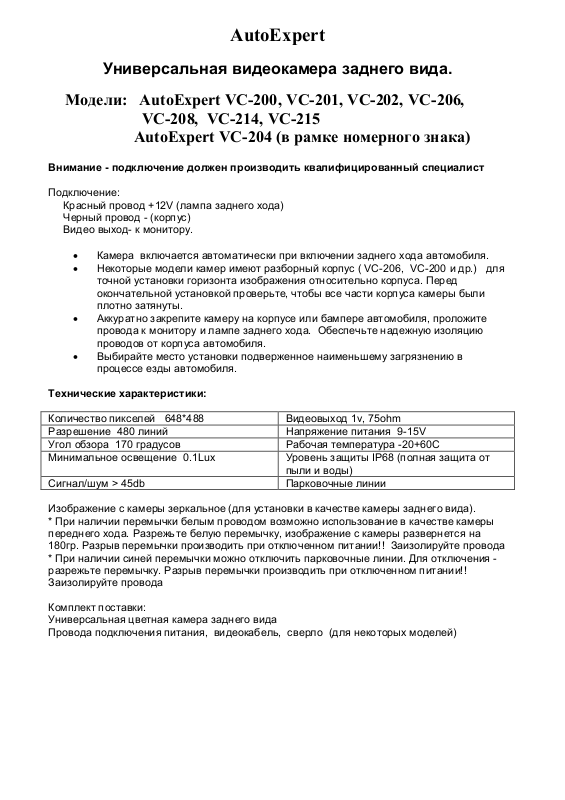

AutoExpert
Универсальная видеокамера заднего вида.
Модели: AutoExpert VС-200, VC-201, VC-202, VC-206,
VC-208, VC-214, VC-215
AutoExpert VС-204 (в рамке номерного знака)
Внимание - подключение должен производить квалифицированный специалист
Подключение:
Красный провод +12V (лампа заднего хода)
Черный провод - (корпус)
Видео выход- к монитору.
Камера включается автоматически при включении заднего хода автомобиля.
Некоторые модели камер имеют разборный корпус ( VC-206, VC-200 и др.) для
точной установки горизонта изображения относительно корпуса. Перед
окончательной установкой проверьте, чтобы все части корпуса камеры были
плотно затянуты.
Аккуратно закрепите камеру на корпусе или бампере автомобиля, проложите
провода к монитору и лампе заднего хода. Обеспечьте надежную изоляцию
проводов от корпуса автомобиля.
Выбирайте место установки подверженное наименьшему загрязнению в
Технические характеристики:
Количество пикселей 648*488 Видеовыход 1v, 75ohm
Разрешение 480 линий Напряжение питания 9-15V
Угол обзора 170 градусов Рабочая температура -20+60С
Минимальное освещение 0.1Lux Уровень защиты IP68 (полная защита от
Сигнал/шум > 45db Парковочные линии
Изображение с камеры зеркальное (для установки в качестве камеры заднего вида).
* При наличии перемычки белым проводом возможно использование в качестве камеры
переднего хода. Разрежьте белую перемычку, изображение с камеры развернется на
180гр. Разрыв перемычки производить при отключенном питании!! Заизолируйте провода
* При наличии синей перемычки можно отключить парковочные линии. Для отключения разрежьте перемычку. Разрыв перемычки производить при отключенном питании!!
Заизолируйте провода
Комплект поставки:
Универсальная цветная камера заднего вида
Провода подключения питания, видеокабель, cверло (для некоторых моделей)
процессе езды автомобиля.
пыли и воды)
