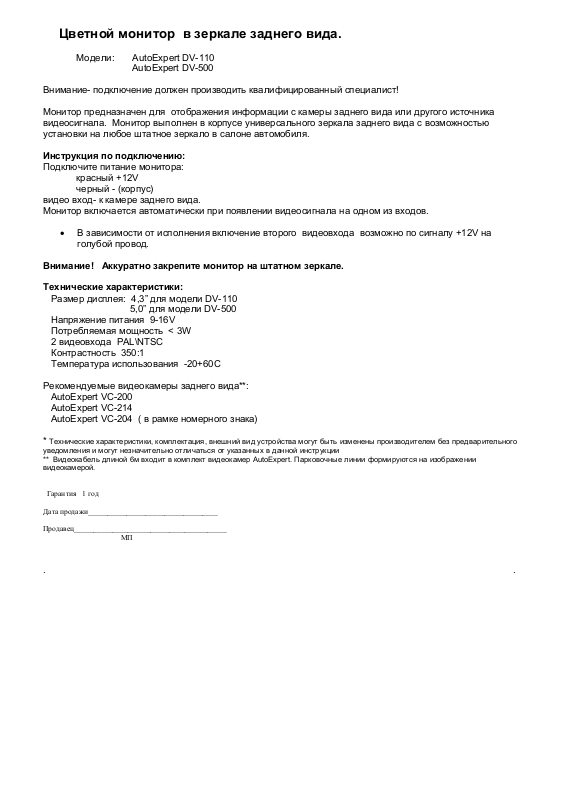

Цветной монитор в зеркале заднего вида.

Модели: AutoExpert DV-110
AutoExpert DV-500

Внимание- подключение должен производить квалифицированный специалист!

Монитор предназначен для отображения информации с камеры заднего вида или другого источника
видеосигнала. Монитор выполнен в корпусе универсального зеркала заднего вида с возможностью
установки на любое штатное зеркало в салоне автомобиля.

Инструкция по подключению:

Подключите питание монитора:

красный +12V

черный - (корпус)
видео вход- к камере заднего вида.
Монитор включается автоматически при появлении видеосигнала на одном из входов.

 В зависимости от исполнения включение второго видеовхода возможно по сигналу +12V на

голубой провод.

Внимание! Аккуратно закрепите монитор на штатном зеркале.

Технические характеристики:

Размер дисплея: 4,3” для модели DV-110
5,0” для модели DV-500
Напряжение питания 9-16V
Потребляемая мощность < 3W
2 видеовхода PAL\NTSC
Контрастность 350:1
Температура использования -20+60С

Рекомендуемые видеокамеры заднего вида**:
AutoExpert VC-200
AutoExpert VC-214
AutoExpert VC-204 ( в рамке номерного знака)

* Технические характеристики, комплектация, внешний вид устройства могут быть изменены производителем без предварительного

уведомления и могут незначительно отличаться от указанных в данной инструкции
** Видеокабель длиной 6м входит в комплект видеокамер AutoExpert. Парковочные линии формируются на изображении
видеокамерой.

Гарантия 1 год

Дата продажи__________________________________

Продавец________________________________________
МП

. .
