AUTODESK Inventor 2010 Manuel de prise en main [fr]
Manuel de prise mains
avec support didacticiel pour les utilisateurs AutoCAD
®
BCMA
Juillet 2009
© 2009 Autodesk, Inc. Tous droits réservés.
Sauf autorisation accordée par ailleurs par la société Autodesk, toute reproduction partielle ou totale de cette publication est
interdite sous quelle forme ou manière que ce soit.
Certains éléments de cette publication sont reproduits avec la permission de leurs auteurs respectifs.
Marques
Les marques suivantes appartiennent à Autodesk, Inc., ses filiales ou sociétés aliées, aux États-Unis comme dans le reste du
monde : 3DEC (modèle/logo), 3December, 3December.com, 3ds Max, ADI, Algor, Alias, Alias (swirl modèle/logo), AliasStudio,
Alias|Wavefront (modèle/logo), ATC, AUGI, AutoCAD, AutoCAD Learning Assistance, AutoCAD LT, AutoCAD Simulator,
AutoCAD SQL Extension, AutoCAD SQL Interface, Autodesk, Autodesk Envision, Autodesk Intent, Autodesk Inventor, Autodesk
Map, Autodesk MapGuide, Autodesk Streamline, AutoLISP, AutoSnap, AutoSketch, AutoTrack, Backburner, Backdraft, Built with
ObjectARX (logo), Burn, Buzzsaw, CAiCE, Can You Imagine, Character Studio, Cinestream, Civil 3D, Cleaner, Cleaner Central,
ClearScale, Colour Warper, Combustion, Communication Specification, Constructware, Content Explorer, Create>what’s>Next>
(modèle/logo), Dancing Baby (image), DesignCenter, Design Doctor, Designer’s Toolkit, DesignKids, DesignProf, DesignServer,
DesignStudio, Design|Studio (modèle/logo), Design Web Format, Discreet, DWF, DWG, DWG (logo), DWG Extreme, DWG
TrueConvert, DWG TrueView, DXF, Ecotect, Exposure, Extending the Design Team, Face Robot, FBX, Fempro, Filmbox, Fire,
Flame, Flint, FMDesktop, Freewheel, Frost, GDX Driver, Gmax, Green Building Studio, Heads-up Design, Heidi, HumanIK, IDEA
Server, i-drop, ImageModeler, iMOUT, Incinerator, Inferno, Inventor, Inventor LT, Kaydara, Kaydara (modèle/logo), Kynapse,
Kynogon, LandXplorer, Lustre, MatchMover, Maya, Mechanical Desktop, Moldflow, Moonbox, MotionBuilder, Movimento, MPA,
MPA (modèle/logo), Moldfl ow Plastics Advisers, MPI, Moldfl ow Plastics Insight, MPX, MPX (modèle/logo), Moldflow Plastics
Xpert, Mudbox, Multi-Master Editing, NavisWorks, ObjectARX, ObjectDBX, Open Reality, Opticore, Opticore Opus, Pipeplus,
PolarSnap, PortfolioWall, Powered with Autodesk Technology, Productstream, ProjectPoint, ProMaterials, RasterDWG, Reactor,
RealDWG, Real-time Roto, REALVIZ, Recognize, Render Queue, Retimer, Reveal, Revit, Showcase, ShowMotion, SketchBook,
Smoke, Softimage, Softimage|XSI (modèle/logo), Sparks, SteeringWheels, Stitcher, Stone, StudioTools, Topobase, Toxik,
TrustedDWG, ViewCube, Visual, Visual Construction, Visual Drainage, Visual Landscape, Visual Survey, Visual Toolbox, Visual
LISP, Voice Reality, Volo, Vtour, Wire, Wiretap, WiretapCentral, XSI et XSI (modèle/logo).
Les autres dénominations peuvent être revendiquées comme marques par des tiers.
Dédit de responsabilité
AUTODESK, INC. MET CETTE PUBLICATION ET LES INFORMATIONS QU’ELLE COMPORTE À LA DISPOSITION DU
LECTEUR « EN L’ÉTAT ». AUTODESK, INC. REJETTE TOUTE GARANTIE, EXPRESSE OU IMPLICITE, NOTAMMENT DE
QUALITÉ MARCHANDE ET D’ADÉQUATION AVEC UN OBJECTIF PARTICULIER DE CETTE PUBLICATION.
Éditeur :
Autodesk, Inc.
111 Mclnnis Parkway
San Rafael, CA 94903, États-Unis
Sommaire
Autodesk Inventor 2010 : travaux pratiques .........................................................................................
Dix raisons de passer d’AutoCAD à Autodesk Inventor ....................................................................
Exercice : Paramétrage d’un projet .........................................................................................................
Exercice : Modélisation d’une pièce .........................................................................................................

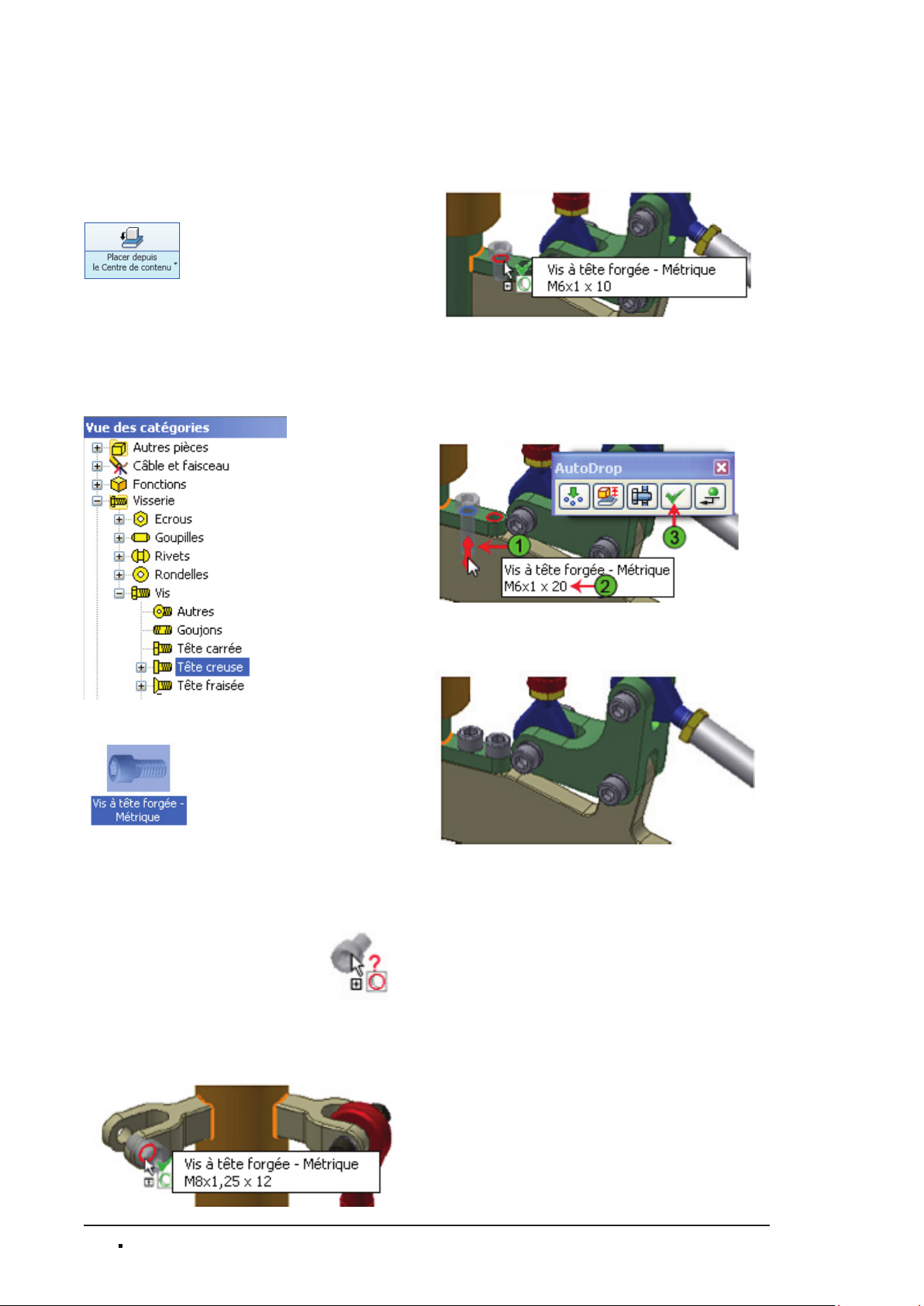

Exercice : Modélisation d’un ensemble .................................................................................................
Exercice : Inventor Studio ........................................................................................................................
Exercice : Mise en plan ..............................................................................................................................
Exercice facultatif : Fichiers de présentation ......................................................................................
Conclusion ...................................................................................................................................................
IIISommaire
SommaireA
Autodesk Inventor 2010 :
travaux pratiques
Voici le manuel de prise en mains d’Autodesk® Inventor®, destiné à expliquer aux utilisateurs
d’Auto CAD
Inventor dans ce domaine. En tant que créateur du logiciel AutoCAD, Autodesk connaît vos processus de
conception. La solution Inventor est donc conçue pour favoriser le passage à la 3D.
Tout au long de ce didacticiel, vous constaterez que la modélisation 3D permet de concevoir et ajuster
rapidement un produit complet, tout en simplifiant la production et la modification des plans de
fabrication. Les exercices qu’il comporte illustrent les principales étapes du processus de conception
des pièces usinées et de leurs ensembles.
Vous pouvez utiliser ce manuel à votre rythme mais vous noterez que les supports sont destinés aux
ateliers de travaux dirigés par nos revendeurs agréés. Pour optimiser votre apprentissage, ces derniers
vous aident à réaliser les exercices. Vous devriez, alors, achever les exercices en environ trois heures.
Nous vous remercions de l’intérêt que vous portez à Autodesk Inventor et espérons que ce didacticiel
vous permettra d’en saisir les avantages en matière de développement de produits.
Votre équipe d’Autodesk Inventor
N’hésitez pas à vous renseigner auprès de votre revendeur agréé Autodesk à propos d’Autodesk
Inventor ou du présent manuel de prise en mains. www.autodesk.fr/revendeurs
®
comment concevoir des produits en 3D et à leur présenter les avantages d’Autodesk
Autodesk Inventor 2010 : travaux pratiques
Installation de la version d’essai d’Inventor
1. Tout d’abord, installez toutes les mises à jour Windows en attente et redémarrez l’ordinateur. Sous Windows XP, passez par
l’utilitaire Mises à jour automatiques, situé dans le Panneau de configuration ; sous Windows Vista, cet utilitaire se trouve
également dans le panneau de configuration, mais aussi dans la barre latérale.
2. Le cas échéant, désinstallez les versions bêta d’Autodesk Inventor et les logiciels qui l’accompagnent.
n Autodesk Inventor 2010
n DWG TrueVIEW 2010 (bêta)
Lancez le programme d’installation.
3. Lorsque les mises à jour automatiques de Windows sont activées, vérifiez qu’aucune n’ait lieu pendant l’installation
d’Inventor. Dans le cas contraire, s’il redémarre l’ordinateur pendant l’installation d’Inventor, relancez celle-ci.
4. Insérez le DVD marqué Disc 1.
5. Double-cliquez sur setup.exe pour lancer l’installation.
6. Dans la boîte de dialogue Vérifier - Configurer -Installer, cliquez sur Configure pour choisir vos préférences.
7. Après le paramétrage, poursuivez l’installation.
8. Quand l’installation est terminée, cliquez sur Terminé.
Contenu du CD
Le CD que vous trouverez au dos du manuel comporte toutes les données et les dessins nécessaires pour réaliser les
exercices.
Installation des fichiers de données des exercices à partir du CD
Pour installer les fichiers de données des exercices :
1. Insérez le CD.
2. Double-cliquez sur l’archive extractible setup.exe.
Par défaut, les fichiers d’exercice s’installent dans le répertoire suivant :
C:\Autodesk Learning\Inventor 2010\Test Drive
Après installation des données du CD, ce dossier comportera tous les fichiers nécessaires à la réalisation de chacun des
exercices de ce manuel.
Réalisation des exercices
Un exercice peut se réaliser de deux manières : à l’aide du manuel ou à l’écran.
n À l’aide du manuel
Suivez pas à pas les exercices proposés dans le manuel.
n A l’écran
Cliquez sur l’icône Autodesk Inventor 2010 Test Drive sur le bureau et suivez pas à pas les exercices proposés à l’écran.
Ces derniers sont identiques à ceux qui figurent dans le manuel, la version écran ayant l’avantage de vous permettre de
vous concentrer sur l’écran, sans avoir à consulter le manuel.
Après avoir lancé les exercices à l’écran, le cas échéant, modifiez la taille de la fenêtre de l’application pour l’adapter à celle
des exercices.
Autodesk Inventor 2010 : travaux pratiques
Dix raisons de passer d’AutoCAD à Autodesk Inventor
Inventor vous emmène au-delà de la 3D, vers le Digital Prototyping.
Au-delà de la 3D, élaborez un prototype numérique complet de votre produit. Ce logiciel vous permet en eet d’intégrer des
plans AutoCAD et des données 3D dans un seul et même modèle numérique, créant ainsi une représentation virtuelle du
produit fini. À l’aide de cette modélisation, vous pourrez concevoir, visualiser et tester votre produit en numérique, réduisant
ainsi le recours à des prototypes physiques.
Le logiciel Inventor s’assortit d’outils très complets pour produire une documentation d’étude et de fabrication fidèle,
directement à partir du modèle 3D. Il permet ainsi aux utilisateurs d’AutoCAD de profiter des avantages du Digital
Prototyping grâce à une rentabilisation optimale de leur investissement en données de conception DWG et de leurs
compétences AutoCAD.
Les produits Inventor proposent également toute une palette d’outils qui simplifient le passage à la conception 3D pour les
utilisateurs du logiciel AutoCAD. Tous les packs Inventor comportent la dernière version du logiciel AutoCAD Mechanical,
pour les cas où les utilisateurs ont plus simplement besoin d’un outil de dessin industriel en 2D.
Vous allez découvrir pourquoi Autodesk Inventor fait évoluer la manière dont les utilisateurs AutoCAD envisagent leur
processus d’étude.
. DWG TrueConnect
Grâce à DWG™ TrueConnect, Inventor assure la lecture et l’écriture des fichiers DWG sans traducteur. Il permet d’exploiter
les données DWG pour modéliser des pièces en 3D et produire de nouveaux plans au format DWG, totalement associés
au modèle 3D. Vous bénéficierez ainsi des avantages du Digital Prototyping, avec accès rapide aux données DWG natives.
Mettez à jour vos anciens plans 2D en insérant des vues de nouvelles conceptions 3D et réduisez ainsi le coût des évolutions
des implantations et des équipements existants. Les projeteurs ont la possibilité d’enregistrer leurs plans au format DWG, et
peuvent par conséquent partager facilement les informations tirées du prototype numérique avec leurs partenaires et leurs
fournisseurs qui utilisent AutoCAD. Les vues générées à partir des pièces et ensembles en 3D peuvent être associées à des
données AutoCAD comme les schémas et les plans d’atelier.
. Conception fonctionnelle
Concentrez votre attention sur les exigences fonctionnelles de la conception avant de vous engager dans la création de la
géométrie qui prend en compte l’idée initiale du concepteur. Les produits Autodesk Inventor permettent de tenir compte de
ces impératifs pour la création de modèles en 3D. On peut donc réaliser des pièces et des ensembles obéissant à des facteurs
concrets, comme la charge, la vitesse et la puissance. Grâce à un processus basé sur la conception fonctionnelle, les projeteurs
peuvent rapidement créer des prototypes numériques qui valident les fonctions des conceptions et détectent les erreurs
avant la fabrication. Au bilan, on obtient des cycles d’étude accélérés et des modèles de meilleure qualité.
Autodesk Inventor 2010 : travaux pratiques
. Compatibilité avec AutoCAD
En leur proposant un environnement d’étude qu’ils connaissent bien (icônes habituelles, raccourcis compatibles AutoCAD,
invites au curseur et répétition de commande), vous pourrez réduire la durée et la formation nécessaires aux utilisateurs
AutoCAD pour maîtriser les processus du Digital Prototyping. Des profils utilisateurs — dont certains prédéfinis pour les
spécialistes AutoCAD et Inventor — permettent aux projeteurs de personnaliser Inventor en fonction de leurs habitudes de
travail. Ce paramétrage peut en outre se transférer d’un ordinateur à un autre, par simple exportation d’un profil au format
XML.
. Vues et mises à jour des plans automatiques
Il sut d’eectuer une seule fois une modification pour qu’elle se répercute partout. Autodesk Inventor associe les vues de
dessin aux composants d’origine, de sorte qu’un changement eectué sur une pièce ou un ensemble est automatiquement
répercuté sur toutes les feuilles de dessin associées. Améliorez votre productivité de dessin en créant automatiquement
des vues de face, de côté, isométrique, de détail, en coupe et auxiliaires, de pièces et d’ensembles appartenant au modèle.
Annotez rapidement les plans en extrayant les cotes provenant directement de la conception.
. Gestion des données intégrée
Autodesk Inventor ore une gestion intégrée des données grâce au logiciel Autodesk® Vault, une application centralisée qui
permet aux groupes de travail de stocker et de gérer en toute sécurité les données de conception en cours d’élaboration et les
documents connexes. Pour des fonctionnalités supplémentaires, telles que le contrôle des révisions, la sécurité des fichiers
et des dossiers, ainsi que la gestion des nomenclatures et des ordres de modification de conception, découvrez la famille
complète de produits Vault : Autodesk
Pour plus d’informations, rendez-vous sur le site www.autodesk.com/vaultfamily.
®
Vault Workgroup, Autodesk® Vault Collaboration et Autodesk® Vault Manufacturing.
. Nomenclature
Créez des listes de pièces et des nomenclatures automatisées et associatives, développées spécifiquement pour la fabrication
et qui sont automatiquement mises à jour lorsque la conception est modifiée. Sont pris en charge, notamment, plusieurs
listes de pièces par dessin, les sous-ensembles que l’ont peut développer ou réduire, la reconnaissance automatique des
pièces normalisées, ainsi que des options personnalisables qui permettent d’adapter les diérents éléments aux pratiques
de l’entreprise. Toute modification apportée à un modèle se répercute sur l’ensemble d’un plan, ce qui réduit les arrêts de
production dus à un nombre de pièces incorrect ainsi qu’aux erreurs d’identification et de commande. Exportez ou liez
des données de nomenclature vers des systèmes de planification des ressources de fabrication (MRP), de planification des
ressources d’entreprise (ERP) ou de gestion des données tels que le logiciel Autodesk Vault.
Autodesk Inventor 2010 : travaux pratiques
. Documentation technique
Créez rapidement des plans d’ensembles et des vues d’ensembles éclatées et utilisez les dans des manuels de formation
et des instructions de fabrication. Dans l’environnement de présentation d’Inventor, on peut aussi créer facilement des
séquences animées attractives, pour les vidéos de formation, instructions d’assemblage et présentations commerciales, ce qui
permet de communiquer visuellement l’idée initiale de conception.
. Rendu réaliste très élaboré
Vous pourrez créer rapidement et facilement des rendus photoréalistes, des animations et des présentations de qualité, qui
enrichiront le dialogue avec vos clients et d’autres décideurs. Le logiciel Autodesk Inventor Studio s’assortit en eet d’outils
de rendu, d’illustration et d’animation de pointe dans l’environnement d’étude d’Inventor.
. Analyse et simulation des contraintes intégrées
Créez des pièces de meilleure qualité et évitez les problèmes sur le terrain grâce à la fonctionnalité d’analyse par éléments
finis du logiciel Autodesk
cette fonctionnalité pour optimiser la résistance des pièces et réduire les coûts matière sans compromettre les performances.
La fonctionnalité de simulation dynamique d’Autodesk Inventor Professional prolonge les avantages du prototype numérique
en permettant aux ingénieurs de prévoir les forces et les accélérations subies par chaque pièce de l’ensemble dans des
conditions réelles, avec des charges variables en fonction du temps, diérentes caractéristiques de frottement et des
composants dynamiques comme les ressorts et les amortisseurs.
®
Inventor™ Professional pour déterminer les contraintes et les déformations sous charge. Utilisez
Autodesk Inventor 2010 : travaux pratiques
. Routage de canalisations et de câbles
Le logiciel Autodesk Inventor Professional permet de placer, rapidement et avec précision, des systèmes routés, des
tronçons de tubes et de canalisations ou des faisceaux de câbles et de fils dans des conceptions 3D. Les conceptions
routées s’adaptent automatiquement aux règles de conception définies par l’utilisateur pour réduire les erreurs et
gagner du temps. De même que pour tous les fichiers Inventor, les plans d’ensemble se mettent à jour à chaque
modification du modèle de routage.
N’hésitez plus !
N’hésitez plus à essayer Autodesk Inventor pour découvrir à votre rythme les avantages du Digital Prototyping,
avec l’outil par excellence pour exploiter et pérenniser vos données DWG. En proposant diérentes configurations
de produits correspondant à des niveaux de fonctionnalité spécifiques afin de s’adapter à vos besoins en matière de
conception, Autodesk s’attache, comme aucune autre société aujourd’hui, à créer des prototypes numériques précis
pour vous permettre une commercialisation plus rapide et au moindre coût de produits encore plus performants.
Pour en savoir plus sur Autodesk Inventor, rendez-vous sur www.autodesk.fr/inventor.
Pour trouver le revendeur le plus proche, consultez www.autodesk.fr/revendeurs
Autodesk Inventor 2010 : travaux pratiques
Exercice : Paramétrage d’un projet
Cette première partie du didacticiel vous apprendra à
paramétrer un projet sous Inventor
Le fichier de données de chaque exercice se trouve dans le
dossier où vous avez installé les supports de formation. Afin d’y
accéder pour les exercices, vous devez faire en sorte que le projet
Test Drive 2010 soit le projet actif dans Autodesk
1. Lancez Autodesk Inventor 2010 en
double-cliquant sur le raccourci
situé sur le bureau.
2. Sur le ruban, dans le volet Lancer de l’onglet Mise en route,
cliquez sur Projets.
®
.
®
Inventor®.
3. Si aucun projet Test Drive 2010 n’apparaît dans la fenêtre
Projets, cliquez sur Parcourir en bas de la boîte de
dialogue, naviguez vers le dossier où vous avez installé les
supports de formation, puis double-cliquez sur le fichier
Inventor 2010 Test Drive.ipj.
4. Dans la fenêtre Projets vérifiez que le projet Inventor
2010 Test Drive est coché. Dans le cas contraire, cliquez
dessus pour en faire le projet actif.
5. Cliquez sur Terminé en bas de la fenêtre Projets.
Les exercices s’installent par défaut dans le dossier
C:\Autodesk Learning\Inventor 2010\Test Drive.
Autodesk Inventor 2010 : travaux pratiques
Exercice : Modélisation
d’une pièce
Dans cet exercice, vous allez travailler avec les outils suivants
de modélisation de pièces d’Autodesk
n Ouverture d’un fichier d’ensemble, puis examen de
l’interface utilisateur et des outils de visualisation.
n Prise de connaissance d’une note d’étude pour la création
du composant Claw.
n Démarrage d’une nouvelle pièce et importation d’un plan
AutroCAD
n Extrusion d’une fonction de la pièce.
n Création de fonctions supplémentaires basées sur une
®
.
esquisse ou placées.
Créer un composant «bielle de liaison»
Dans cet exercice, vous allez créer un nouveau fichier de
pièce et réaliser la bielle de liaison de l’ensemble.
®
Inventor® :
Résultat final

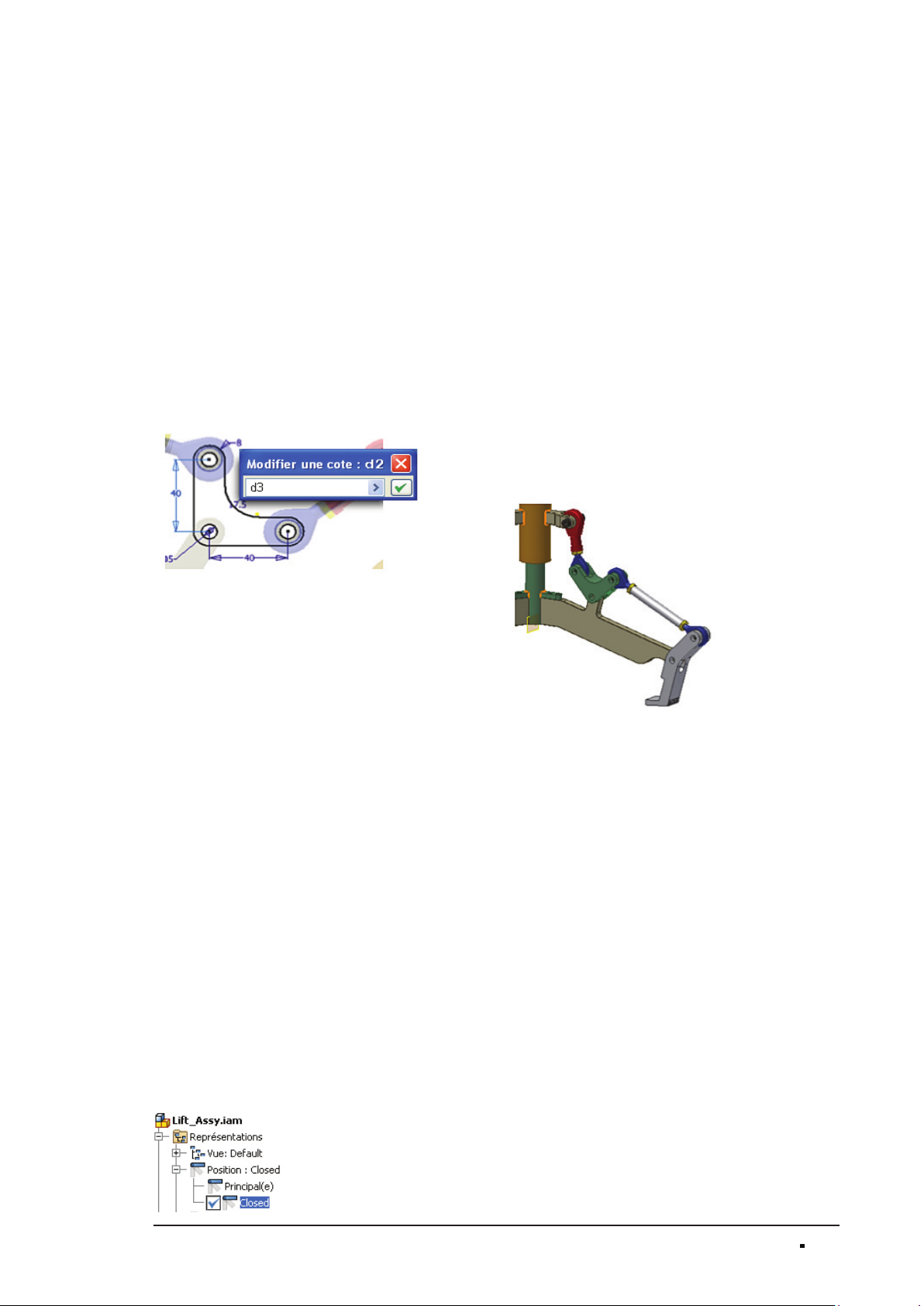

3. Pour placer une cote :
n Dans le volet Contrainte de l’onglet Esquisse,
cliquez sur Cote.
n Sélectionnez le cercle.
n Pour placer les cotes à droite de l’esquisse,
cliquez à cet endroit.
n Modifiez la cote pour que sa valeur soit 12 mm.
Remarque : Pour modifier la cote, cliquez dessus après son
placement sur l’esquisse, saisissez une valeur dans la boîte
de dialogue Modifier une cote, puis cliquez sur la coche verte
pour valider cette valeur.
4. Pour être sûr que le système vous demande la valeur de la
cote lorsque vous la placerez sur l’esquisse :
n L’outil Cote restant actif, cliquez du bouton droit sur la
fenêtre graphique.
n Vérifiez qu’il y a une coche en face de Modifier une cote.
Dans le cas contraire, sélectionnez Modifier une cote
dans le menu.
Pour créer un nouveau fichier :
1. Sur le ruban, dans le volet Lancer de l’onglet Mise en
route, cliquez sur Nouveau.
n Cliquez sur l’onglet Métrique.
n Double-cliquez sur le
modèle Standard (mm).ipt.
Un fichier de pièces s’ouvre avec une esquisse active dans le
plan XY.
2. Pour dessiner un cercle :
n Dans le volet Dessiner de l’onglet Esquisse, cliquez sur
Cercle.
n Pour créer l’esquisse et que le centre du cercle coïncide
avec l’origine de la pièce (1), cliquez sur le point central
violet (dépend du thème de couleurs choisi).
n Pour créer le cercle, cliquez sur un point de la fenêtre
graphique (2).
n Cliquez du bouton droit sur la fenêtre graphique et
sélectionnez Terminé.
Remarque : Vous pouvez également définir ce comportement
dans la boîte de dialogue Options d’application. Pour accéder
à la boîte de dialogue, dans l’onglet Outils, volet Options,
cliquez sur Options d’application. Dans la boîte de dialogue
Options d’application, sélectionnez l’onglet Esquisse et cochez
Modifier la cote une fois créée. Puis cliquer sur OK.
5. Dans l’onglet Esquisse, volet Quitter,
cliquez sur Terminer l’esquisse.
Autodesk Inventor 2010 : travaux pratiques
6. Pour réaliser une fonction d’extrusion :
n Dans le volet Créer de l’onglet Modèle,
cliquez sur Extrusion.
n Saisissez 50 mm dans le champ Profondeur (1) de la Taille .
n Comme direction de l’extrusion, choisissez l’option plan
médian (2).
n Pour créer la fonction, cliquez sur OK.
10. Pour placer un perçage :
n Cliquez sur la face plane de la barre, en haut de la
fenêtre graphique.
n Cliquez sur le bord circulaire de cette face.
n Dans la boîte de dialogue, entrez une
profondeur de 20 mm et un diamètre de 8 mm.
11. Cliquez sur le bouton d’option perçage taraudé.
Remarque : Cette valeur de 50 mm sera modifiée ultérieurement
au cours de cet exercice. Elle sera déterminée par d’autres
critères de l’ensemble. Pour établir la valeur de cote, vous allez
vous servir des capacités d’adaptation d’Autodesk Inventor.
7. Pour orienter le modèle :
n Cliquez du bouton droit sur la fenêtre graphique.
n Sélectionnez Vue de début dans le menu.
Remarque : Vous pouvez également accéder à tout instant à
cette vue en sélectionnant l’icône Début au-dessus du View
Cube [voir illustration ci-dessous (1)] ou bien en tapant F6 au
clavier.
La boîte de dialogue s’agrandit pour acher les options de
taraudage, et la zone de saisie des dimensions sert à présent
à définir la profondeur de perçage et de taraudage.
12. Dans la boîte de dialogue, indiquez les paramètres de
taraudage :
n Profil M métrique ANSI pour Type de taraudage.
n Taille = 8.
n Choisissez une Désignation : M8 x 1,25.
n Décochez la case Débouchant.
13. Pour terminer le perçage :
n Entrez une profondeur de taraudage de 17 mm.
n Pour créer la fonction de perçage, cliquez sur OK.
8. Dans l’onglet Modèle, volet Modifier, cliquez sur Perçage.
9. Sélectionnez Concentricité dans la liste Positionnement.
Ensuite, reproduisez le perçage en symétrie.
14. Dans l’onglet Modèle, volet Réseau cliquez sur Symétrie.
15. Pour reproduire un élément en symétrie :
n Sélectionnez la fonction Perçage1, soit dans le
navigateur, soit dans la fenêtre graphique.
n Dans la boîte de dialogue Symétrie,
cliquez sur la flèche Plan de symétrie.
n Dans le navigateur, développez le dossier Origine et
sélectionnez le Plan XY.
n Cliquez sur OK.
Autodesk Inventor 2010 : travaux pratiques
16. Cliquez sur l’outil Orbite libre dans Barre de navigation, à
droite de la fenêtre graphique.
17. Pour voir la fonction symétrique :
n Faites pivoter la pièce de manière à voir le
perçage symétrique.
n Cliquez du bouton droit sur la fenêtre graphique et
cliquez sur Terminé.
n Pour revenir à la vue de début, appuyez sur F6.
Importation de données depuis un fichier DWG
Maintenant, vous allez ouvrir un ensemble incomplet et créer
un composant par importation depuis un fichier DWG™.
1. Ouvrez Lift_Assy.iam.
L’illustration ci-dessous reprend l’ensemble incomplet.
Pour voir l’ensemble, servez-vous des outils Orbite et Zoom.
Lorsque vous avez terminé, revenez à la vue de Début.
18. Pour indiquer qu’un élément est adaptatif :
n Dans le navigateur, cliquez du bouton droit sur Extrusion1.
n Sélectionnez Adaptativité dans le menu.
Le symbole correspondant s’ache alors en face de l’élément
dans le navigateur. Plus tard dans cet exercice, vous vous
servirez de cette capacité originale d’Autodesk Inventor
pour que la bielle de liaison s’adapte en longueur à d’autres
éléments de l’ensemble.
19. Pour enregistrer le fichier :
n Sur la barre Accès rapide, cliquez sur Enregistrer.
n Saisissez le nom LinkRod.
n Cliquez sur Enregistrer.
2. L’ensemble comporte une note d’étude créée dans le
Carnet de notes Autodesk Inventor. Pour lire cette note :
n Dans le navigateur, développez
le sous-ensemble Sleeve:1.
n Développez le nœud Notes plus loin en dessous de
Sleeve:1.
n Double-cliquez sur l’icône Design Note
dans le navigateur.
3. Lisez la note puis dans l’onglet Carnet de notes, volet
Quitter, cliquez sur Terminer Carnet de notes.
4. Sur la barre Accès rapide, cliquez sur Nouveau.
Autodesk Inventor 2010 : travaux pratiques
5. Dans la boîte de dialogue Nouveau fichier :
n Cliquez sur l’onglet Métrique.
n Double-cliquez sur le
modèle Standard (mm).ipt.
Un nouveau fichier de pièce se crée, l’environnement
d’esquisse étant actif.
6. Pour démarrer l’intégration de données AutoCAD :
n Dans l’onglet Esquisse, au volet Insérer, cliquez sur ACAD.
n Cliquez une fois sur Claw.dwg. Vous remarquerez que le
plan est aperçu dans le coin inférieur gauche de la boîte
de dialogue.
n Cliquez sur Ouvrir.
L’assistant d’importation DWG se lance.
7. Pour prévisualiser les données que comporte le fichier
AutoCAD :
n Dans le coin supérieur droit de la boîte de dialogue,
cliquez sur le bouton blanc pour ainsi modifier la
couleur de fond de l’aperçu.
n Cliquez du bouton droit sur le fond de la
prévisualisation du plan.
n Sélectionnez View (Acher), Zoom, Window (Fenêtre).
n Pour zoomer une partie du plan, cliquez sur deux points.
n Servez-vous de la molette de votre souris pour
agrandir ou réduire la prévisualisation en dynamique.
n Cliquez et maintenez la molette pour faire un
panoramique sur le plan.
n Enfin, zoomez une dernière fois, pour voir la totalité
du fichier.
8. Pour sélectionner les calques à importer depuis la liste
Importation sélective :
n Désélectionnez tous les calques, sauf le calque Part.
n Désélectionnez la case Toutes de la zone Selectionner.
Remarque : Le contenu des calques sélectionnés s’ache
dans l’aperçu. À chaque fois que vous désélectionnez un
calque, il disparaît de cette fenêtre.
9. Pour importer une géométrie sélectionnée :
n Dans la fenêtre de prévisualisation, cliquez deux points
en diagonale pour créer une fenètre de sélection autour
des objets du profil de droite. Les éléments sélectionnés
passent en traits pointillés.
n Cliquez sur Terminé.
n Cliquez sur Zoom tout dans la barre de Navigation.
n Dans l’onglet Esquisse, volet Quitter,
cliquez sur Terminer l’esquisse.
Les éléments sélectionnés ont été importés dans l’esquisse
active. Maintenant, vous allez extruder la géométrie
importée pour créer la fonction de base de la pièce.
10. Pour extruder un élément :
n Dans l’onglet Modèle, volet Créer cliquez sur Extrusion.
n Sélectionnez la zone située à l’intérieur du périmètre
extérieur de la pièce ainsi que les deux perçages définis
par les objets de l’esquisse.
Autodesk Inventor 2010 : travaux pratiques
11. Pour extruder un élément :
n Sélectionnez la valeur dans le champ Profondeur de la
zone Taille de la boîte de dialogue Extrusion.
n Saisissez 25 mm.
n Dans la zone Taille, cliquez sur le bouton du milieu,
pour changer la direction de l’extrusion.
n Pour créer l’extrusion, cliquez sur OK.
14. Pour créer une nouvelle esquisse :
n Dans l’onglet Modèle, volet Esquisse,
cliquez sur Nouvelle esquisse 2D.
n Sélectionnez la face qu’indique l’illustration ci-dessous.
12. Pour modifier l’angle de vue de la pièce :
n Sur la barre de navigation, cliquez sur l’outil Orbite libre
et faites pivoter la vue jusqu’à ce qu’elle corresponde à
l’illustration ci-dessous.
n Cliquez du bouton droit sur la fenêtre graphique et
cliquez sur Terminé.
Remarque : Pour activer l’outil Orbite libre vous pouvez
appuyer sur F4 à n’importe quel moment, même si vous
utilisez déjà un autre outil. Pendant que l’outil est actif, vous
pouvez cliquer n’importe où dans la fenêtre graphique pour
déplacer le centre de l’orbite.
13. Pour redéfinir la vue de Début :
n Cliquez sur l’angle du View Cube (voir illustration).
n Cliquez du bouton droit sur le View Cube, sélectionnez
Définir la vue en cours sur début, Ajuster à la vue dans
le menu.
15. Pour projeter une géométrie sur l’esquisse active :
n Dans l’onglet Esquisse, volet Dessiner,
cliquez sur Projeter la géométrie.
n Sélectionnez le contour apparent de la pièce
(voir illustration ci-dessous).
n Cliquez du bouton droit et sélectionnez Terminé.
16. Pour dessiner un rectangle :
n Dans le volet Dessiner de l’onglet Esquisse, cliquez sur
Rectangle.
n Dessinez un rectangle comme indiqué
par l’illustration ci-dessous.
n Appuyez sur Échap pour sortir de l’outil Rectangle.
Remarque : Dès maintenant, lorsque vous choisirez de
visualiser votre modèle selon la vue de Début, vous serez
alors conduit vers cette orientation. À présent, vous allez
créer une fonction suivant une esquisse qui représentera une
découpe de part en part dans la pièce.
Autodesk Inventor 2010 : travaux pratiques
Loading...
