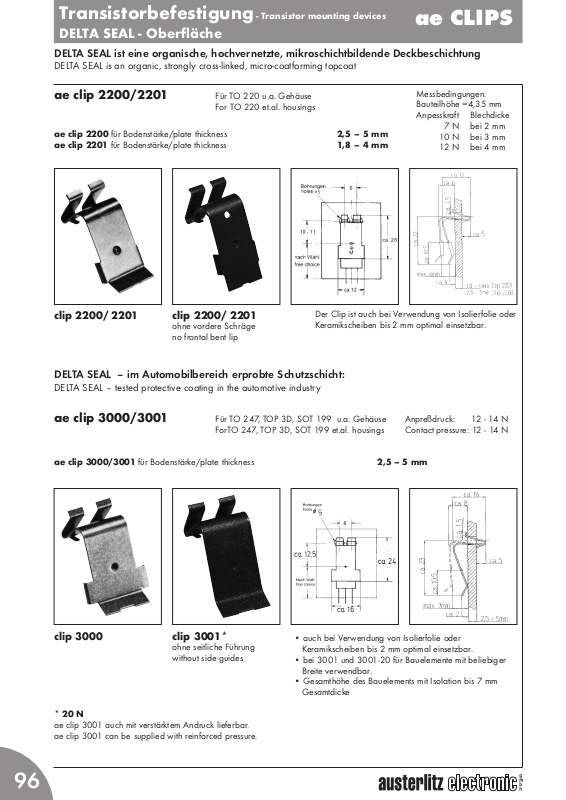

Transistorbefestigung - Transistor mounting devices
ae CLIPS
DELTA SEAL - Oberfläche
DELTA SEAL ist eine organische, hochvernetzte, mikroschichtbildende Deckbeschichtung
DELTA SEAL is an organic, strongly cross-linked, micro-coatforming topcoat
ae clip 2200/2201 Für TO 220 u.a. Gehäuse
For TO 220 et.al. housings
ae clip 2200 für Bodenstärke/plate thickness 2,5–5 mm
ae clip 2201 für Bodenstärke/plate thickness 1,8–4 mm
clip 2200/ 2201 clip 2200/ 2201
ohne vordere Schräge
no frontal bent lip
Der Clip ist auch bei Verwendung von Isolierfolie oder
Keramikscheiben bis 2 mm optimal einsetzbar.
Messbedingungen:
Bauteilhöhe =4,35 mm
Anpesskraft Blechdicke
7 N bei 2 mm
10 N bei 3 mm
12 N bei 4 mm
DELTA SEAL – im Automobilbereich erprobte Schutzschicht:
DELTA SEAL – tested protective coating in the automotive industry
ae clip 3000/3001 Für TO 247, TOP 3D, SOT 199 u.a. Gehäuse Anpreßdruck: 12 - 14 N
ForTO 247, TOP 3D, SOT 199 et.al. housings Contact pressure: 12 - 14 N
ae clip 3000/3001 für Bodenstärke/plate thickness 2,5 – 5 mm
clip 3000 clip 3001*
ohne seitliche Führung
without side guides
• auch bei Verwendung von Isolierfolie oder
Keramikscheiben bis 2 mm optimal einsetzbar.
• bei 3001 und 3001-20 für Bauelemente mit beliebiger
Breite verwendbar.
• Gesamthöhe des Bauelements mit Isolation bis 7 mm
Gesamtdicke
96
* 20 N
ae clip 3001 auch mit verstärktem Andruck lieferbar.
ae clip 3001 can be supplied with reinforced pressure.
