AURUM C5/C3
ESPAÑOL
FRANÇAIS
ENGLISH
DEUTSCH
HighEnd-CD-Player
HighEnd-CD-Player HighEnd-CD-Player HighEnd-CD-Player
BEDIENUNGSANLEITUNG USER INSTRUCTIONS NOTICE D´UTILISATION MANUAL DE INSTRUCCIONES
Page 2
2
3
DEUTSCH
Inhalt/Contents/Sommaire/Índice
DEUTSCH
FRANÇAIS
ESPAÑOL
ENGLISH
Sicherheitshinweise 3-4 Bedienelemente an der Gerätevorderseite 5 Anschlüsse auf der Geräterückseite 6 Fernbedienung 7 Umgebungsbedingungen 8 Inbetriebnahme 9 Technische Daten 10
Wir gratulieren Ihnen, dass Sie sich für unsere AURUM-CD-Player C5/C3 entschieden haben. Es sind Musikliebhaber wie Sie, für deren Ansprüche wir HiFi-Geräte in einer Güteklasse fertigen, die weit über dem Durchschnitt liegen. Auch wenn Sie vieles vielleicht schon wissen, führen wir im folgenden einige Grundregeln auf, die es Ihnen ermöglichen, Ihre Produkte optimal zu nutzen.
Sicherheitshinweise
Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie alle Schritte, die für die Inbetriebnahme angegeben sind. Beachten und befolgen Sie weiterhin alle Warnungen und Sicherheitshinweise, die auf dem Gerät und in der Bedienungsanleitung angegeben sind. Deponieren Sie diese Anleitung so, dass Sie bei späteren Fragen schnell zur Hand ist.
Safety instructions 11-12 Controls fitted on the front of the unit 13 Connections on the back of the unit 14 Remote control (OPTIONAL) 15 Ambient conditions 16 Installing 17 Specifications 18
Indications de sécurité 19-20 Éléments de commande sur l‘avant de l‘appareil 21 Connexions sur l‘arrière de l‘appareil 22 Télécommande (EN OPTION) 23 Conditions d‘environnement 24 Mise en service 25 Caractéristiques techniques 26
Instrucciones de seguridad 27-28 Elementos de control en el lado delantero del aparat 29 Conexiones en el lado posterior del aparato 30 Mando a distancia (OPCIONAL) 31 Condiciones ambientales 32 Puesta en ser vicio 33 Datos técnicos 34
Das Blitzsymbol in einem gleich­schenkligen Dreieck warnt vor nicht isolierten Komponenten mit gefährlicher Spannung, die zu ernsthaften Personenschäden führen kann.
• Das Netzkabel und andere Anschlusskabel müssen so verlegt werden, dass keine Quetschung oder Beschädigung durch Möbel oder durch Trittbelastung auftreten kann und Stolperfallen vermieden werden.
• Entfernen Sie den Netzstecker bei Gewitter oder bei längerer Nichtverwendung aus der Steckdose. Das Netzkabel darf aus der Steckdose nur durch ziehen des Netzsteckers, nicht aber an dem Kabel selbst erfolgen.
• Verwenden Sie das Gerät niemals in der Nähe von Wasser, in Feuchträumen oder im Freien. Wie bei allen nicht speziell hierfür konstruierten Geräten, kann Nässe die elektrische Isolierung überbrücken und somit ein lebensgefährliches Risiko darstellen.
• Schützen Sie dieses Gerät vor Spritzwasser. Achten Sie bitte darauf, dass keine Gefäße, die Flüssigkeiten enthalten (z.B. Vasen), auf dem Gerät abgestellt werden.
Das Ausrufungszeichen in einem gleichschenkligen Dreieck kenn­zeichnet wichtige Hinweise für die Nutzung und Wartung Ihres Gerätes.
Page 3
4
5
DEUTSCH
• Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizstrahler, Heizkörper, Öfen oder anderen Geräten auf.
• Schlitze und Öffnungen im Gehäuse dienen der Entlüftung und sorgen für zuverlässigen Betrieb. Daher dürfen sie nicht verstellt oder abgedeckt werden.

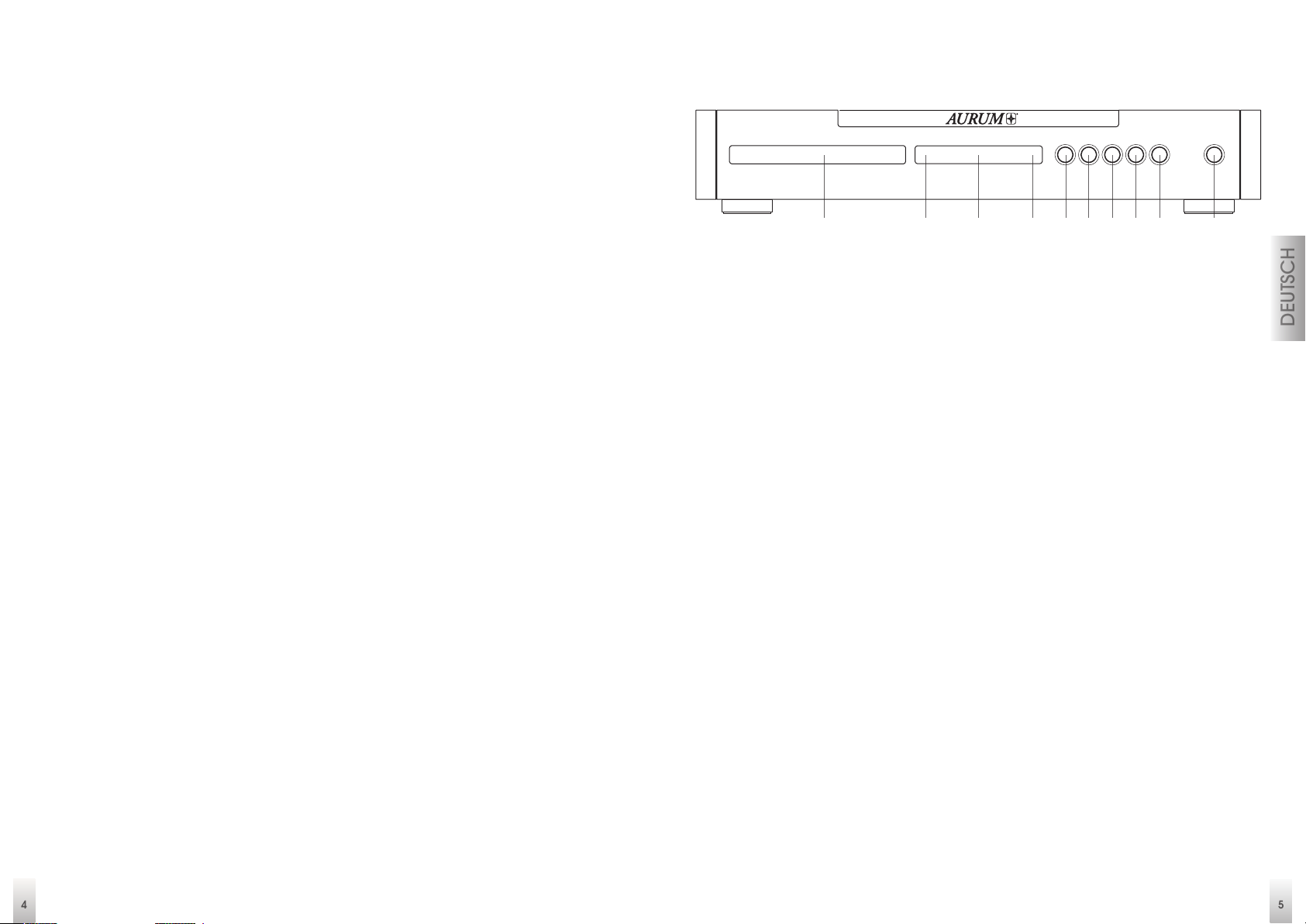

Bedienelemente an der Gerätevorderseite
• Die Wartung Ihres Gerätes überlassen Sie bitte ausschließlich dem technischen Service. Wartung wird notwendig, bei jeglicher Art von Schäden, d.h. bei beschädigten Netzkabeln und Steckern, oder nach dem Herabfallen von Gegenständen auf das Gerät, sowie dem Sturz des Gerätes selbst oder nach dem Eindringen von Flüssigkeiten. Öffnen Sie das Gerät nie selbst, da jeder Umgang mit der Netzspannung (230V/115V) lebensgefährlich ist.
• Verwenden Sie bitte ausschließlich Möbel und andere Geräte zum Anbringen und Draufstellen der Produkte, die beim Hersteller erhältlich sind oder von Ihm empfohlen werden. Beachten Sie bitte, dass fahrbare Tischgeräte oder Regale, auf denen die Produkte platziert werden, sehr vorsichtig zu bewegen sind, um Schäden oder Verletzungen durch ein umkippen zu vermeiden.
• Verwenden Sie zur Reinigung Ihrer Geräte nur ein trockenes und weiches Tuch.
• Bitte heben Sie die Verpackung für einen eventuell späteren Transport auf, und halten Sie die Polybeutel von Kindern fern, da hier bei unsachgemäßen Umgang ein Erstickungsrisiko besteht.
C5
Open/Close Prev Next
Play
Stop On/Standby
1 2 3 4 65 7 8 9 10
1 CD-Laufwerk
2 Betriebsanzeige: Diese Anzeige leuchtet blau, wenn sich das Gerät im Standby
Modus befindet und signalisiert damit, dass Sie das Gerät jederzeit mit der Fernbedienung oder mit der Taste (10) einschalten können.
3 Display: Hier werden Statusinformationen und Meldungen angezeigt, die die
Handhabung des CD-Spielers vereinfachen.
4 Infrarotempfänger: Dieser Sensor empfängt die Infrarotsignale Ihrer Fernbedie-
nung. Richten Sie die Fernbedienung stets auf diesen Bereich und achten Sie darauf, dass der Sensor nicht verdeckt wird.
5 Open/Close Taste: Zum Öffnen und Schließen des CD-Faches.
6 Preview-Taste: Bei Betätigung erfolgt Titelsprung rückwärts. Wenn Sie die Taste
gedrückt halten, erfolgt der Suchlauf rückwärts.
7 Next-Taste: Bei Betätigung erfolgt Titelsprung vorwärts. Wenn Sie die Taste
gedrückt halten, erfolgt der Suchlauf vorwärts.
8 Play-Taste: Einmaliger Druck startet die Wiedergabe. Wiederholter Druck führt zur Pausenfunktion.
9 Stop-Taste: Beendet die Wiedergabe.
10 Ein-/Ausschalttaste: Drücken Sie diese Taste um den C5/C3 einzuschalten.
Betätigen Sie diese Taste erneut, um das Gerät wieder auszuschalten (Standby)
Page 4
6
7
DEUTSCH

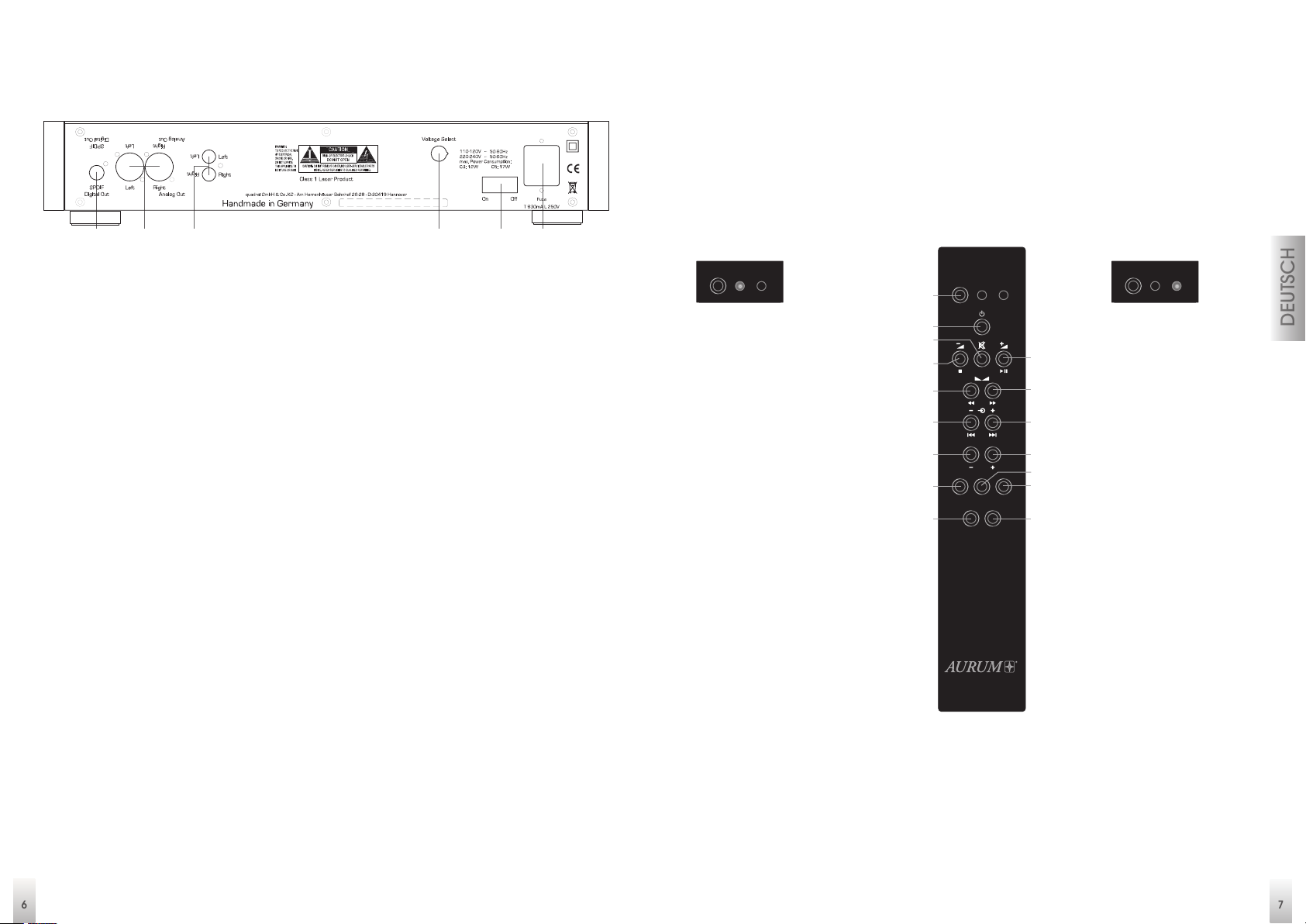

Anschlüsse auf der Geräterückseite
Fernbedienung (OPTIONAL)
1 2 4 5 63
1 Digital Ausgang koaxial (SPDIF)
2 Symmetrische analoge Ausgänge (XLR) für den Einsatz mit einem kompatiblen
Verstärker (Nur C5)
3 Analoge Cinch Tonausgänge
4 Wahlschalter für Netzspannung (115V / 230V )
5 Netzschalter (trennt das Gerät komplett von der Netzversorgung)
6 Netzanschlussbuchse
Mit der System-Fernbedienung RC-1 können die AURUM-Verstärker A5/A3 und die AURUM CD-Player C5/C3 individuell angesteuert werden.
Wichtiger Hinweis:
Um die Funktionen eines Verstärkers oder CD-Spielers fernsteuern zu können, muss die entsprechende Betriebsart vorher mit der Anwahl-Taste (SELECT)
gewählt werden.
Select
AMP
CD
Verstärkerbetrieb
1 SELECT-Taste 2 ON/OFF-Taste 3 Stummschaltung
(MUTE) 4 Lautstärke Minus 5 Lautstärke Plus 6 Balance Links 7 Balance Rechts 8 Signalquelle
Abwärts 9 Signalquelle
Aufwärts 14 Pegeleinsteller (für
jeden Eingang mit
Taste 4+5) 15 Display-Helligkeit
10
12
15
Select
1
AMP
CD
2 3
4
6
8
Fold
Repeat
Random
Opt.
Display
5
RL
7
9
11 13 14
Prog.
16
Select
AMP
CD
CD-Betrieb
1 SELECT-Taste 2 ON/OFF-Taste 3 ohne Funktion
(optional) 4 Stopp 5 Wiedergabe/
Pause 6 Suchlauf Rückwärts 7 Suchlauf Vorwärts 8 Titelsprung
Rückwärts 9 Titelsprung
Vorwärts 10 Datei Abwärts 11 Datei Vorwärts 12 Wiederholung
(Titel/Alle)
RC -I
13 Zufallswiedergabe 15 Display-Helligkeit 16 ohne Funktion
(optional)
Page 5
8
9
DEUTSCH
Umgebungsbedingungen
Inbetriebnahme
Die Fernsteuerung hat eine Reichweite von bis zu 6 m und funktioniert einwandfrei in einem Einstrahlwinkel von bis zu 30° bezogen auf die Gerätevorderseite. Staub am Sender oder Schmutz vor dem Empfangssensor und der Betrieb in der Nähe von Leuchtstoffröhren kann die Reichweite verringern. Eine direkte Sichtverbindung zwischen Sender und Empfänger ist erforderlich.
Hinweise zum Ausbau und zur umweltgerechten Entsorgung verbrauchter Batterien
Das abgebildete Symbol kann auf dem Gehäuse eines Produkts, dessen Verpackung sowie in den Unterlagen oder der Bedienungsanleitung auftreten. Es zeigt an, dass sowohl das Produkt selbst, als auch die mitgelieferten oder im Produkt verbauten Batterien niemals in den
Hausmüll gelangen dürfen. Sie müssen umweltgerecht (entsprechend lokaler Richtlinien oder gemäß der Europäischen Richtlinien 2002/96/EC und 2006/66/EC) entsorgt werden.
Bitte informieren Sie sich, wo in Ihrer Nähe die nächste Abgabestelle für Elektronik­schrott oder ein Recycling-Hof ist. Der korrekte Umgang mit dem Produkt und den Batterien hilft Recourcen zu schonen und beugt körperlichen und Umweltschäden vor. Die in der Fernbedienung mitgelieferte Batterie (CR2032) enthält Lithium und muss, wie oben beschrieben, umweltgerecht entsorgt werden.
Folgen Sie den nachstehenden Hinweisen, um die Batterie in der Fernbedienung zu erneuern oder auch zu entfernen.
1. Verbinden Sie Ihren CD-Spieler mit dem beiliegenden Netzkabel mit dem Stromnetz.
2. Stellen Sie sicher, dass das Gerät ausgeschaltet ist.
3. Verbinden Sie die Geräteingänge mit den Ihnen zur Verfügung stehenden Verstärker.
(CD- Ausgang) Rechter Kanal = Rot / Linker Kanal = Weiß oder die symmetrischen
analogen XLR Eingänge (nur Modell A5) für den Einsatz mit einer beliebigen kompatiblen Verstärker.
(Kontaktbelegung des XLR-Anschlusses: Pin 1= Masse; Pin 2 = Plus/Signal; Pin 3 =
Minus)
4. Schalten Sie Ihren CD-Spieler nun ein.
Netzschalter (11) auf der Geräterückseite auf ON. Die Standby LED auf der Front
leuchtet.
5. Betätigen Sie nun die On/Standby Taste (1) auf der Gerätefront oder die Taste (2) auf der Fernbedienung, um Ihr Gerät in Betrieb zu nehmen.
Hinweis:
Da Ihr C5/C3 über eine besonders stromsparende Standby-Schaltung verfügt,
kann die An-/Ausschaltung im normalen Betrieb stets über die On/Standby Taste am Gerät oder mit der Fernbedienung RC-1 erfolgen.
Mit der Fernbedienung RC-1 stehen Ihnen erweiterte Komforteinstellungen zur Verfügung.
1. Entfernen Sie die Schrauben auf der Fernbedienungsunterseite und heben Sie den Deckel ab.
2. Entfernen Sie die Batterie durch einfaches schieben aus ihrer Halterung.
3. Achten Sie bei dem Erneuern der Batterie auf die Polarität! Die mit einem (+) Pluszeichen versehene Seite der Batterie muss nach oben zu der ebenfalls mit (+) gekennzeichneten Halterung weisen.
4. Setzen Sie den Gehäusedeckel wieder auf und befestigen ihn mit den Schrauben.
MP3 Ordneranwahl (Tasten 10 + 11) Wiederholfunktion [Titel / Alle] (Taste 12) Zufallswiederholung [Random] ( Taste 13) Mehrstufige Anpassung der Displayhelligkeit (Taste 15)
Page 6
10
ENGLISH
11
Technische Daten
C5 C3
Analogausgang unsymmetrisch 0dBr 2,0V 2,0V
Ausgangsimpedanz 600 Ohm 600 Ohm
Geräuschspannungsabstand unbewertet -92dB -90dB
Harmonische Verzerrungen <0,005% <0,005%
Frequenzgang 1Hz-22kHz(-3dB) 1Hz-22kHz(-3dB)
We would like to congratulate you on your decision to purchase our AURUM C5/C3 CD-player. We manufacture top-quality HiFi equipment which we hope will delight you each time you use it. Our goal in all of this is to truly satisfy the requirements of music lovers just like you. Even though you may already be knowledgable in using this type of equipment, we’d still like to introduce some basic rules and guidance that will enable you to get the best out of your purchase. Please do take a few moments to read this information.
Safety instructions
Digitalausgang Cinch, SPDIF
Ausgangsspannung 0,5Vss 0,5Vss
Ausgangsimpedanz 300 Ohm 300 Ohm
Netzanschluss
Leistungsaufnahme Normalbetrieb 12W 12W
Leistungsaufnahme standby <0.5W <0.5W
Ausgänge 1 Paar Ausgänge
XLR Analogausgang symmetrisch 0dBr 4,0V
Ausgangsimpedanz 600 Ohm
Geräuschspannungsabstand unbewertet -98dB
Harmonische Verzerrungen <0,005%
Frequenzgang 1Hz-22kHz(-3dB)
Abmessungen
Breite mit Holzseitenteilen 453 mm 453 mm
Höhe mit Füssen 82 mm 82 mm
Tiefe mit Anschlüssen 305 mm 305 mm
Gewicht 6,8 kg 6,6 kg
115V/230V umschaltbar
Cinch Analog 1 Ausgang koaxial Digital 1 Paar XLR Ausgänge symmetrisch
115V/230V umschaltbar
1 Paar Ausgänge Cinch Analog 1 Ausgang koaxial Digital
Please read through these instructions carefully and follow all of the steps listed here for installing the equipment. You must abide by all of the warnings and safety instructions that are stipulated on the unit and in this instruction manual. Keep this manual close to hand so that you can consult it if you have any questions later on.
The lightening symbol inside an equal-sided triangle is used to warn you about the presence of non-insulated components carrying a dangerous, live voltage
The exclamation mark inside an equal-sided triangle indicates that there is important information available regarding the use and
maintenance of your equipment. that might cause severe personal injuries.
• The mains power cable and other connecting cables must be laid so that none of them are crushed or damaged by furniture, are being trodden on, and / or that nobody will trip over them.
• Take the power plug out of the socket during lightening storms or if the equipment will not be used for a long time. Always pull the plug out of the socket and never remove it by pulling on the cable!
• Never use the equipment in the vicinity of water, in humid areas or outdoors. Moisture can bypass the electrical insulation and this will create a life-threatening risk as is the case with all equipment that has not been specially designed against the penetration of moisture.
• Protect the equipment against water being sprayed on it. You must also ensure that no vessels containing liquid (e.g. vases) are placed on top of the equipment.
Page 7
12
ENGLISH
13
• Do not place the equipment in the vicinity of a heat source such as an electric fire, radiator, oven or similar.
• The slits and openings in the enclosure provide the ventilation and ensure reliable operation. They must never be misaligned or covered.

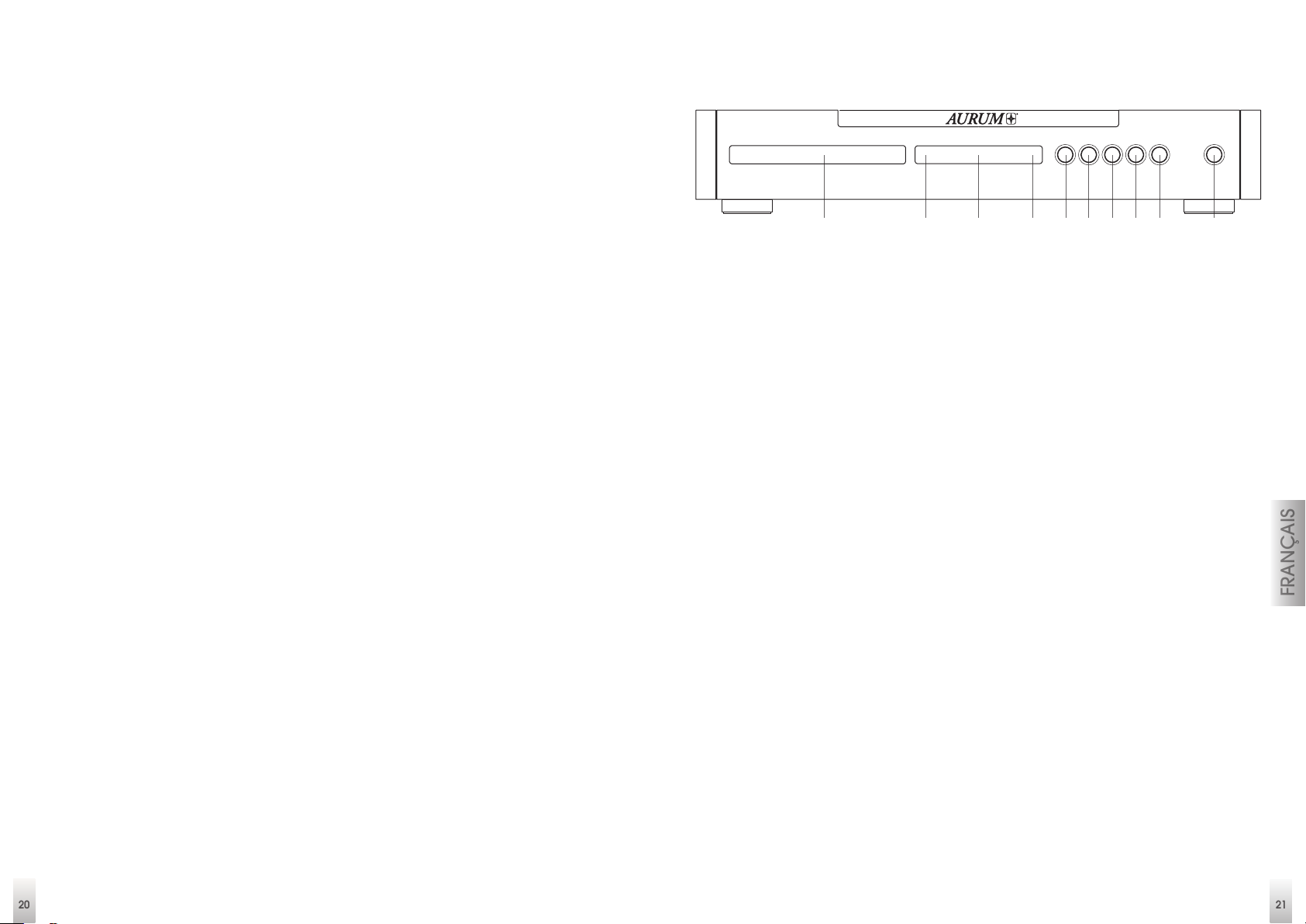

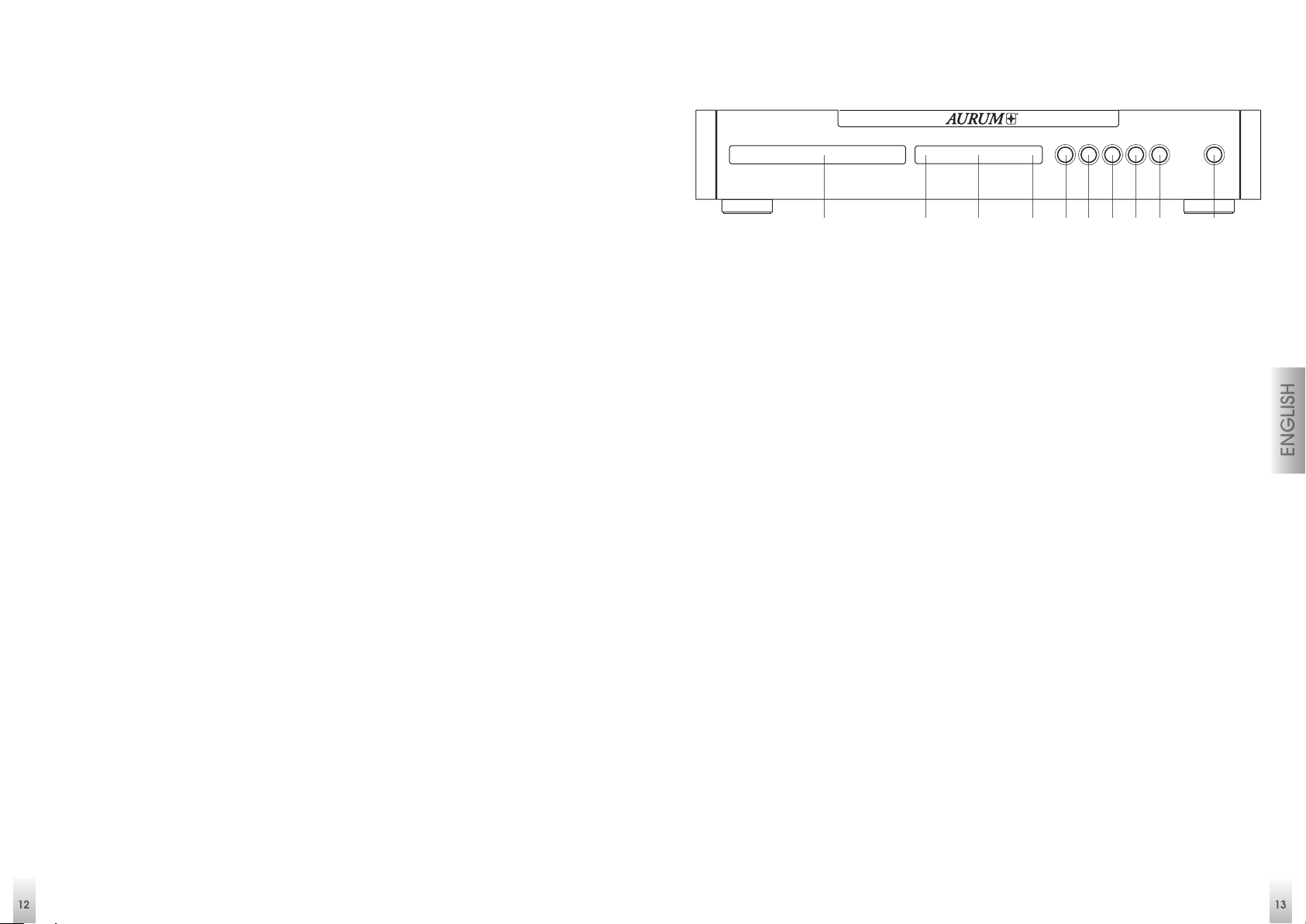

Controls fitted on the front of the unit
• Only our technical service should undertake the maintenance of your equipment. Maintenance will be necessary if any type of damage occurs, i.e. if the power cables or plugs are damaged, if an object falls on the equipment, if the equipment is dropped or if liquid seeps into it. Never open the equipment as you might touch the mains voltage (230V / 115V), which is dangerous.
• Only use furniture and other units for attaching and putting the equipment on that can be obtained from or are recommended by the manufacturer. You must ensure that moveable tabletop units or shelves on which the equipment will be placed are always moved very carefully in order to prevent damage or injuries from being caused if the equipment tips over.
• Only use a dry, soft cloth to clean your equipment.
• Keep the packing for possible transportation use later on and keep the plastic bag well away from children, due to the risk of asphyxiation.
C5
Open/Close Prev Next
Play
Stop On/Standby
1 2 3 4 65 7 8 9 10
1 CD drive
2 Status display: This display is blue whenever the unit is in standby mode and this
indicates that the unit can be switched on at any time using either the remote control or the button (10).
3 Display: Status information and messages that make using the CD drive easier
are displayed here.
4 Infrared receiver: This sensor receives the infrared signal transmitted by your
remote control. Always point the remote control in this direction and ensure that the sensor is not covered up.
5 Open / Close button: Opens and closes the CD tray.
6 Preview button: Pressing this scans backwards through the titles. A backward
search will be run if this button is pressed and held down.
7 Next button: Pressing this scans forwards through the titles. A forward search will
be run if this button is pressed and held down.
8 Play button: Press once to start the playback. Repeated pressing launches the
pause function.
9 Stop button: Stops the playback.
10 On / Off switch: Press this button to switch the C5 / C3 on. Press this button once
Page 8
14
ENGLISH
15

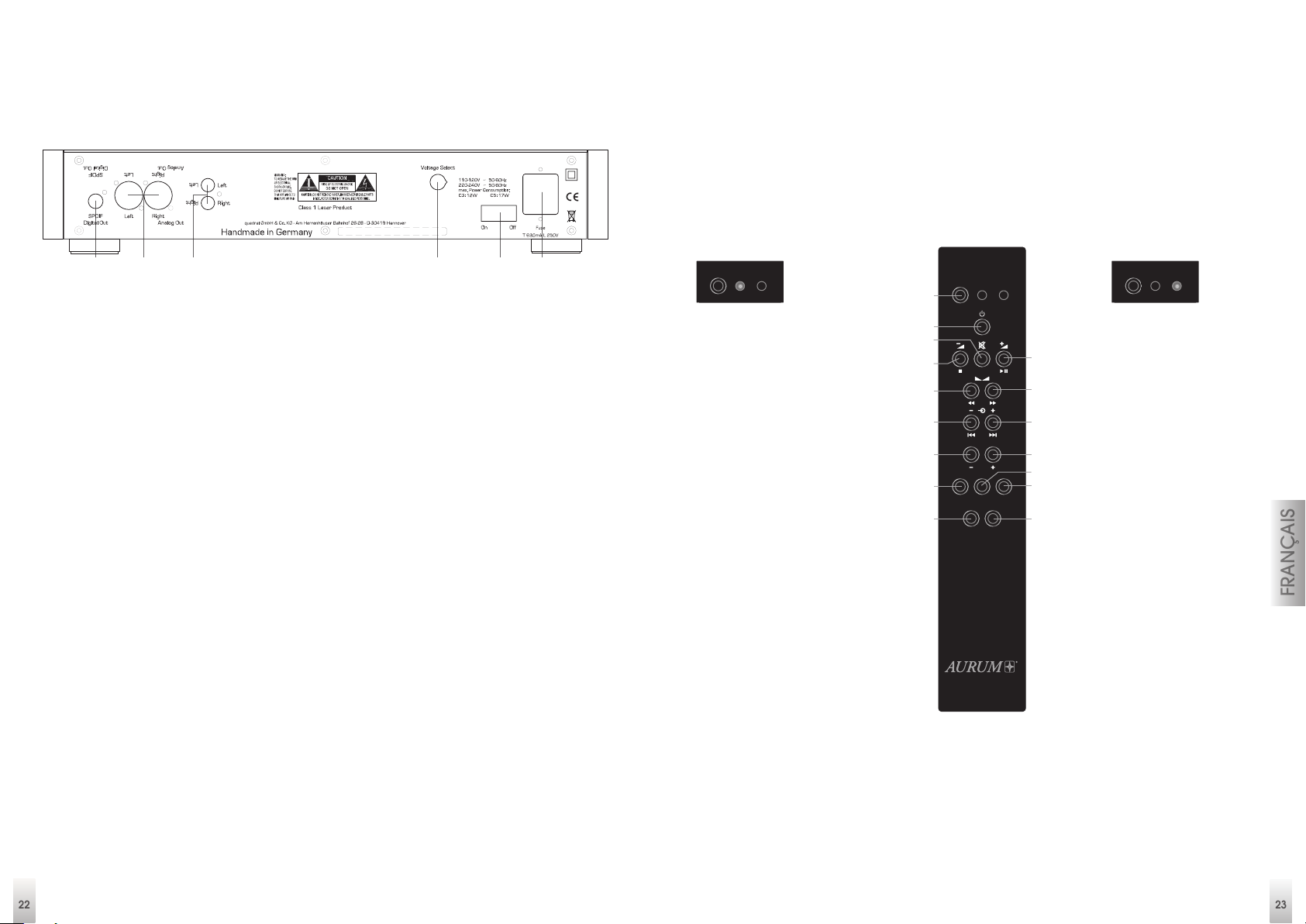

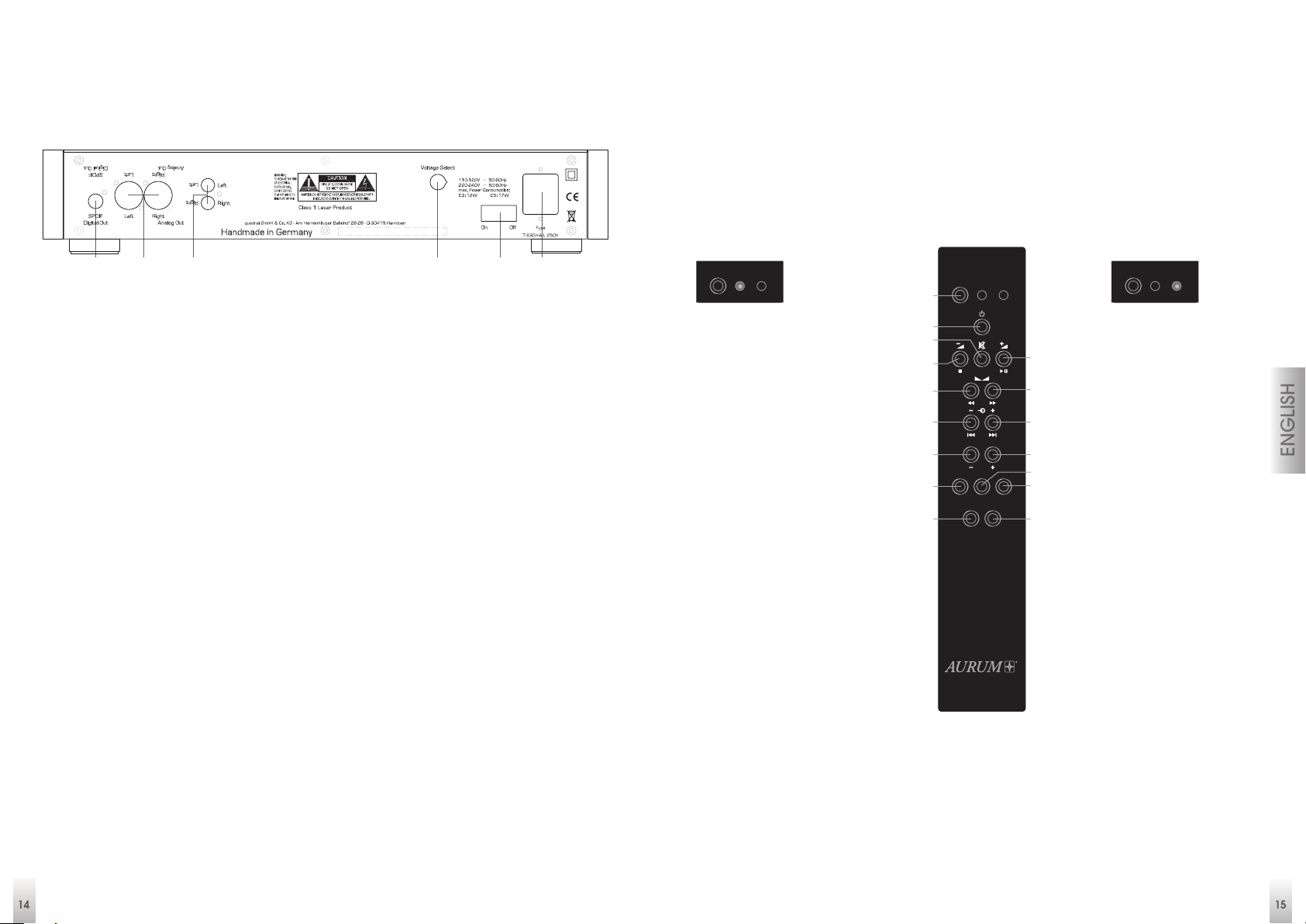

Connections on the back of the unit
Remote control (OPTIONAL)
The AURUM A5/A3 amplifier and the AURUM C5/C3 CD player can be controlled separately using the RC-1 remote control system.
Important note:
If you want to remotely control the amplifier or CD player functions, you must use
the SELECT button to select the relevant operating mode beforehand.
1 2 4 5 63
1 Digital co-axial output (SPDIF)
2 Symmetric analog outputs (XLR) for use with a compatible amplifier (C5 only)
3 Cinch (RCA) analog tone outputs
4 Mains voltage selector switch (115V / 230V AC )
5 Power switch (disconnects the unit from the mains supply)
6 Power socket
Select
AMP
CD
Amplifier operation
1 SELECT button 2 ON / OFF button 3 MUTE 4 Volume - minus 5 Volume - plus 6 Left balance 7 Balance plus 8 Signal source
downwards
9 Signal source
upwards
14 Level setting (for
each input using buttons 4 & 5)
15 Display brilliance
10
12
15
Select
1
AMP
CD
2
Select
CD operation
AMP
CD
3 4
6
8
Fold
Repeat
Random
Opt.
Display
5
RL
7
9
11 13 14
Prog.
16
1 SELECT button 2 ON / OFF button 3 Unassigned
(optional) 4 Stop 5 Repeat / Pause 6 Search backwards 7 Search forwards 8 Scan backward
through the titles 9 Scan forward
through the titles 10 File down 11 File forward 12 Repeat (title / all) 13 Shuffle 15 Display brilliance 16 Unassigned
(optional)
Page 9
16
ENGLISH
17
Ambient conditions
Installing
The remote control has a range of up to 6 m and works without any problems from a radiating angle of up to 30° in relation to the front of the equipment. Dust on the transmitter or dirt on the receiving sensor and operating it in the vicinity of fluores­cent lights might reduce the range. A direct line-of-sight connection between the transmitter and the receiver is needed.
Notes about the removal and the correct environmentally-friendly disposal of old
batteries
The symbol shown here can be found on the equipment‘s enclosure, the packaging as well as in the documents or the operating manual. It tells you that batteries provided with the equipment as well as those
supplied with or fitted in other units must never be disposed of in house­hold waste. They must be disposed of in an environmentally-friendly way (in compli­ance with the local regulations or European Directives 2002/96/EU and 2006/66/EU).
You should find out where the nearest collection point for electronic scrap is or where the recycling site is. Correct disposal of the equipment and the batteries will help to preserve our resources and prevent physical and environmental damage. The battery (CR2032) supplied with the remote control contains lithium and it must be disposed of in an environmentally-friendly way as described above.
Proceed as described in the following section to replace or remove the battery fit­ted in the remote control.
1. Select the correct voltage required on the back of the unit amplifier that match­es the voltage coming from the mains supply. Use the power cable supplied in the package to connect the equipment up to the mains supply.
2. Check that the unit is switched off.
3. Connect up the auxiliary units that you want to use to the equipment‘s inputs. (AUX 1 - 3, PC, TV, DVD, Tuner, CD) right channel = red / left channel = white or the symmetric analog XLR inputs (A5 model only) can be used with any compatible signal source.
(XLR pin assignments: Pin 1= ground; Pin 2 = plus / signal; Pin 3 = minus)
4. The screw terminals at the back are used for the speaker connections.
5. (See back of the equipment: right channel = 1 / left channel = 9). You must also ensure that the plus and minus connections on the amplifier concur with the plus and minus connections on the speakers in order to prevent polarity reversal.
6. Now switch your amplifier own.
Switch the mains switch (11) into the ON position on the back. The standby LED
on the front will come on.
7. Now press the On / Standby button (1) on the front or the button (2) on the remote control to start your equipment.
Note:
As your A5 / A3 uses a special power-saving standby circuit, you can always
switch on / off during normal operation using the On / Standby button on the unit or the RC-1 remote control.
1. Undo the screw in the cover underneath the remote control and then remove the cover.
2. Remove the battery by sliding it out of its holder.
3. You must ensure that the new battery‘s polarity is correct when you fit the new one! The side of the battery marked with (+) must point upwards so that it makes contact with the part of the holder marked with (+).
4. Refit the cover and use the screw to secure it in place.
The RC-1 remote control makes it easier for you to change your settings.
Mute (button 3) Balance setting (buttons 6 & 7) Multilevel display brilliance setting (button 15) Input level setting for all inputs (button 14)
Example: Input level setting
Use buttons 8 (-) or 9 (+) to select the signal source and then press button 14 (Prog.) and use the volume buttons (4 & 5) to set up the input volume to suit yourself. Press button 14 (Prog.) once again to save the settings.
Page 10
18
19
FRANÇAIS
Specifications
C5
Non-symmetric 0dBr analog outputs 2,0V 2,0V
Output impedance 600 Ohm 600 Ohm
Unweighted signal-to-noise ratio: -92dB -90dB
C3
Nous vous remercions d‘avoir porté votre choix sur notre lecteur CD C5/C3 AURUM. C‘est à l‘intention d‘amateurs (au sens noble du terme) de musique tels que vous, que nous créons des appareils HiFi, d‘un niveau de qualité largement supérieur au niveau standard. Bien que nous soyons conscients de vos connaissances approfon­dies en la matière, nous nous permettons de reprendre ici quelques règles fonda­mentales qui vous permettront d‘utiliser votre produit de façon optimale.
Indications de sécurité
Harmonic distortion <0,005% <0,005%
Frequency response 1Hz-22kHz(-3dB) 1Hz-22kHz(-3dB)
Cinch digital output, SPDIF
Output voltage 0,5Vss 0,5Vss
Output impedance 300 Ohm 300 Ohm
Mains power connection 115V / 230V, switch 115V / 230V, switch
Power consumption in normal mode 12W 12W
Power consumption in standby mode <0.5W <0.5W
1 x pair of Cinch analog outputs
Outputs
XLR symmetric 0dBr analog output 4,0V
Output impedance 600 Ohm
Unweighted signal-to-noise ratio: -98dB
Harmonic distortion <0,005%
Frequency response 1Hz-22kHz(-3dB)
Dimensions
Width including wooden sides 453 mm 453 mm
Height including feet 82 mm 82 mm
Depth including connections 305 mm 305 mm
Weight 6,8 kg 6,6 kg
1 x digital co-axial output 1 x pair of XLR symmetric outputs
1 x pair of Cinch analog outputs 1 x digital co-axial output
Veuillez prendre soin de lire attentivement cette notice d’utilisation et de suivre toutes les étapes indiquées pour la mise en service. Veuillez tenir compte et respecter tous les avertissements ainsi que les informations ayant trait à la sécurité mentionnés dans le mode d‘emploi. Conservez cette notice d‘utilisation de façon à pouvoir la retrouver rapidement ultérieurement en cas de questions.
Ce symbole a pour but d’attirer l’attention de l’utilisateur sur la présence, à l’intérieur du boîtier de l’appareil, de composants non
Ce symbole identifie des infor­mations importantes ayant trait à l‘utilisation et à l‘entretien de votre
appareil. isolés pouvant présenter un ris­que d’électrocution pour les êtres humains.
• Le cordon secteur et les autres câbles de connexion doivent être disposés de façon à ne subir aucun dommage et à éviter tout risque de trébuchement.
• En cas d‘orage ou de non utilisation prolongée de votre appareil, débranchez le cordon secteur. La déconnexion du cordon secteur de la prise murale doit se faire uniquement par la fiche elle-même et non pas en tirant sur le câble.
• Ne jamais utiliser l‘appareil à proximité de l‘eau, dans des pièces humides ou en plein air. Comme c‘est le cas avec tous les appareils non conçus à cet effet, l‘humidité peut entraîner un court-circuit de l‘isolation électrique et constituer ainsi un risque létal.
• Placez cet appareil à l‘abri des éclaboussures. Evitez de déposer des récipients contenant des liquides sur votre appareil (des vases par exemple).
• Ne disposez jamais l‘appareil à proximité de sources de chaleur telles que radia­teurs en tous genres, fours ou autres systèmes produisant de la chaleur.
Page 11
20
21
FRANÇAIS
• Les fentes et ouvertures du boîtier sont prévues pour la ventilation et garantissent un fonctionnement fiable. N’obstruez et ne bouchez donc jamais ces ouvertures.
• Veuillez laisser au seul service technique le soin de la maintenance de votre appareil. Il faudra effectuer une maintenance en cas de dommage quel qu‘il soit, donc en cas d‘endommagement d‘un cordon secteur et de prises, en cas de chute d‘objets sur l‘appareil ainsi qu‘en cas de chute de l‘appareil lui-même ou de la pénétration de liquides à l‘intérieur de ce dernier. Ne procédez jamais vous-même à l‘ouverture de l‘appareil, sachant que tout contact avec la tensi­on du secteur (230 V/115 V) présente un danger mortel.
• Pour disposer vos appareils, n’utiliser que des meubles ou dispositifs proposés ou recommandés par le fabricant. Déplacez particulièrement prudemment les dis­positifs roulants, afin d’éviter un basculement accidentel.
• Le nettoyage de votre appareil ne doit se faire qu’à l’aide d’un chiffon doux et sec.
• Conservez l‘emballage pour un transport ultérieur. Gardez les sacs plastiques hors de la portée des enfants sachant qu‘une utilisation incorrecte comporte des risques de suffocation.
Éléments de commande sur l‘avant de l‘appareil
C5
Open/Close Prev Next
1 2 3 4 65 7 8 9 10
1 Tiroir pour le disque
2 Témoin de fonctionnement : Ce témoin s‘allume en bleu lorsque l‘appareil se
trouve en mode Veille (Standby) et signale ainsi qu‘il vous est possible, à tout instant, de mettre l‘appareil en fonction par le biais de la télécommande ou par action sur la touche (10).
3 Affichage : C‘est à cet endroit que s‘affichent les informations d‘état et les mes-
sages, ce qui simplifie la manipulation du lecteur CD.
4 Récepteur infrarouge : Ce capteur reçoit les signaux infrarouge émis par votre
télécommande. Pointez toujours la télécommande dans cette direction et veillez à ce que le capteur soit toujours parfaitement libre.
Play
Stop On/Standby
5 Touche Ouverture/Fermeture (Open/Close) : Ouvrez et fermez le tiroir du lecteur
de CD.
6 Touche Arrière (Preview) : En cas d‘action sur cette touche on saute à la plage
précédente. En cas de maintien de la touche en position enfoncée, le défile­ment rapide du morceau se fait vers l‘arrière.
7 Touche Avant (Next) : En cas d‘action sur cette touche on saute à la plage
suivante. En cas de maintien de la touche en position enfoncée, le défilement rapide du morceau se fait vers l‘avant.
8 Touche de Lecture (Play) : Une action unique démarre la lecture. Une nouvelle
action sur la touche se traduit par une fonction de mise en pause.
9 Touche d‘Arrêt (Stop) : Met fin à la lecture.
10 Interrupteur Marche/Arrêt : Actionnez cette touche pour la mise en fonction du
lecteur de CD AURUM C5/C3. Appuyez une nouvelle fois pour couper l‘appareil, pour le mettre en Veille (Standby).
Page 12
22
FRANÇAIS
23
Connexions sur l‘arrière de l‘appareil
Télécommande (EN OPTION)
La télécommande système RC-1 permet de commander individuellement l‘amplificateur AURUM A5/A3 et le lecteur de CD AURUM C5/C3.
Précision importante :
Il faut, pour pouvoir télécommander l’amplificateur A5/A3, respectivement le
lecteur CD C5/C3, présélectionner le mode correspondant par le biais de la touche de sélection (SELECT).
1 2 4 5 63
1 Sortie numérique par coaxial (S/PDIF)
2 Sorties analogiques symétriques (XLR) pour mise en œuvre avec un amplificateur
compatible (C5 uniquement)
3 Sortie son analogique sur Cinch
4 Sélecteur de tension secteur (115 V/230 V)
5 Interrupteur secteur (isole totalement l‘appareil du secteur.)
6 Prise pour cordon secteur
Select
AMP
CD
Commande de l‘amplificateur
1 Touche SELECT 2 Touche Marche/
Arrêt (ON/OFF) 3 Sourdine (MUTE) 4 Volume – (diminuer) 5 Volume + (augmenter) 6 Balance Gauche 7 Balance Droite 8 Source de signal
Précédente 9 Source de signal
Suivante 14 Réglage de niveau
(pour chaque
entrée par le biais
des touches 4+5) 15 Luminosité de l‘affichage
10
12
15
Select
1
AMP
CD
2 3
4
6
8
Fold
Repeat
Random
Opt.
Display
5
RL
7
9
11 13 14
Prog.
16
Select
Commande du lecteur de CD
1 Touche SELECT 2 Touche Marche/
3 Sans fonction
4 Arrêt Lecture 5 Lecture/Pause 6 Recherche Arrière 7 Recherche Avant
CD
AMP
Arrêt (ON/OFF)
(option)
8 Saut morceau
Arrière
9 Saut morceau
Avant 10 Fichier Arrière 11 Fichier Avant 12 Relecture
RC -I
(Morceau/Tous) 13 Lecture aléatoire 15 Luminosité de l‘affichage 16 Sans fonction
(option)
Page 13
24
FRANÇAIS
25
Conditions d‘environnement
Mise en service
La portée de la télécommande est de maximum 6 m; son fonctionnement est garanti à l’intérieur d’un angle de 30 ° par rapport à la face avant des appareils. De la poussière ou des salissures tant au niveau de la télécommande que du capteur infrarouge, ainsi qu‘une utilisation à proximité de tubes fluorescents peut se traduire par une diminution de la portée. Il est impératif d‘avoir une liaison directe (propriété des signaux IR) entre l‘émetteur et le récepteur.
Précisions concernant le remplacement des piles usagées et leur élimination
Ce symbole qui peut figurer sur le produit, ses emballages et/ou ses documents d’accompagnement signifie que l’appareil lui-même et ses composants, ainsi que les batteries usagées ne doivent pas être jetés avec les déchets ménagers, mais font l’objet d’une collecte
sélective. Ils doivent être éliminés en respectant l‘environnement (selon les directives locales ou en respect des Directives Européennes 2002/96/EC et 2006/66/EC).
Pour plus d’information sur la collecte et le traitement des produits et batteries usa­gés, veuillez contacter votre municipalité, votre service de gestion des déchets ou le point de vente chez qui vous avez acheté ces produits.
L’élimination correcte du produit et des batteries permet d‘économiser des res­sources et d‘éviter des dommages tant pour les personnes que pour l‘environne­ment. La pile fournie se trouvant dans la télécommande (CR2032) contient du lithium et doit donc, comme décrit plus haut, être éliminée en respectant l‘environnement.
Veuillez suivre les instructions ci-après pour extraire ou remplacer la pile se trouvant dans la télécommande par une pile neuve.
1. Reliez votre appareil au secteur par le cordon fourni avec l’appareil.
2. Assurez-vous que l’interrupteur secteur (11) de l‘appareil est sur Off.
3. Reliez les entrées de l‘amplificateur aux appareils de lecture dont vous disposez. (AUX 1- 3, PC, TV, DVD, Tuner, CD) Canal Droite = Rouge / Canal Gauche = Blanc
ou les entrées analogiques symétriques XLR (pour modèle A5 uniquement) pour l‘utilisation d’une source audio compatible.
(Brochage de la connexion XLR : Broche 1 = Masse; Broche 2 = Plus/Signal;
Broche 3 = Moins)
4. La connexion des haut-parleurs s‘effectue par le biais des bornes se trouvant sur l‘arrière.
5. (Cf. l‘arrière de l‘appareil : Canal Droite = (1) / Canal Gauche = (9)). Faites bien attention à ce qu‘à chaque fois les bornes Plus (+) et Moins (-) au niveau de l‘amplificateur soient bien reliées aux bornes Plus (+) et Moins (-) correspondantes des haut-parleurs, ceci afin d‘éviter une erreur de polarisation.
6. Il est temps maintenant de mettre votre amplificateur sous tension.
Basculer l‘interrupteur secteur (11) sur l‘arrière de l‘appareil sur Marche (ON). Le
voyant de Veille (Standby) sur la face avant s‘allume.
7. Actionnez maintenant la touche Marche/Veille (On/Standby) sur l‘avant de l‘appareil ou la touche (2) de la télécommande pour mettre votre appareil en service.
Précision :
Sachant que votre A5/A3 est doté d‘un circuit de Veille (Standby) à très faible
consommation, il n‘y a pas d‘inconvénient, en fonctionnement normal, à effec­tuer la mise en service et l‘arrêt par le biais de la touche Marche/Standby (On/ Standby) ou par le biais de la télécommande RC-1.
1. Dévissez les vis se trouvant sur le dessous de la télécommande et soulevez le capot.
2. Extrayez la pile en la faisant simplement glisser hors de son support.
3. Faites bien attention, lors du remplacement de la pile, de bien respecter la pola­rité ! Le côté de la pile doté d‘un signe plus (+) doit se trouver vers le haut et en contact avec le pôle du support identifié par le même signe (+).
4. Remettez le capot du compartiment de la pile en place et revissez les vis pour le fixer.
La télécommande RC-1 vous offre un plus grand confort d’utilisation ainsi que l’accès à des réglages additionnels.
Sourdine / Mute (Touche 3) Réglage de la Balance (Touches 6 + 7) Réglage par plusieurs pas de la luminosité de l‘affichage (Touche 15) Réglage du niveau d‘entrée de toutes les entrées (Touche 14)
Exemple : Réglage du niveau des entrées
Sélectionner la source du signal à l’aide des touches 8 (–) ou 9 (+), confirmer ensuite par la touche 14 (Prog) et régler, par le biais des touches de Volume (4 + 5) le niveau du signal d‘entrée. Appuyer une nouvelle fois sur la touche 14 (Prog) pour mémoriser le paramètre.
Page 14
26
27
ESPAÑOL
Caractéristiques techniques
Sortie analogique asymétrique 0 dBr
Impédance de sortie
Rapport Signal/Bruit (S/N) non pondéré
Distorsion harmonique
Réponse en fréquence
Sortie numérique Cinch, S/PDIF
C5
2,0V 2,0V
600 Ohm 600 Ohm
-92dB -90dB
<0,005% <0,005%
1Hz-22kHz(-3dB) 1Hz-22kHz(-3dB)
C3
Enhorabuena por la compra del reproductor de CD AURUM C5/C3. Usted, como amante de la música, es la razón por la que fabricamos aparatos Hi-Fi de una calidad muy por encima de la media. Aunque seguramente ya lo sepa, a continuación le indicamos algunas reglas básicas para aprovechar al máximo sus dispositivos.
Instrucciones de seguridad
Lea atentamente las instrucciones y siga todos los pasos indicados para la puesta en servicio. También deben observarse todas las advertencias e instrucciones de seguridad indicadas en el aparato mismo y en las instrucciones de uso. Guarde estas instrucciones para poder consultarlas rápidamente más tarde.
Tension de sortie
Impédance de sortie
Alimentation secteur
Consommation en fonctionnement normal
Consommation en veille (Standby)
Outputs
Sortie analogique XLR symétrique 0 dBr 4,0V
Impédance de sortie
Rapport Signal/Bruit (S/N) non pondéré
Distorsion harmonique
Réponse en fréquence
Dimensions
Largeur - bois latéraux y compris 453 mm 453 mm
Hauteur - pieds compris
Profondeur - avec bornes
Poids
0,5Vss 0,5Vss
300 Ohm 300 Ohm
115 V/230 V commutable
12W 12W
<0.5W <0.5W
1 Paire de sorties Cinch analogiques 1 Sortie numérique par coaxial 1 Paire de sorties XLR symétriques
600 Ohm
-98dB
<0,005%
1Hz-22kHz(-3dB)
82 mm 82 mm
305 mm 305 mm
6,8 kg 6,6 kg
115 V/230 V commutable
1 Paire de sorties Cinch analogiques 1 Sortie numérique par coaxial
El símbolo del rayo dentro de un triángulo equilátero avisa de componentes sin aislamiento con tensiones peligrosas que pueden provocar graves lesiones.
El símbolo de exclamación dentro de un triángulo equilátero señala instrucciones importantes para el uso y el mantenimiento del apa­rato.
• El cable de alimentación y los demás cables de conexión deben tenderse de forma que no sean aplastados ni dañados por muebles o al pisarlos y que se eviten tropiezos.
• Desenchufe el aparato cuando haya una tormenta o no vaya a utilizarlo duran­te un periodo prolongado. El cable debe desenchufarse tirando del enchufe, no del cable mismo.
• No utilice nunca el aparato cerca de agua, en espacios húmedos o al aire libre. Al igual que cualquier otro aparato no diseñado especialmente para estos entornos, la humedad puede provocar cortocircuitos y representa por ello un peligro mortal.
• Proteja el aparato de salpicaduras. No coloque sobre el aparato ningún reci­piente con líquidos (p. ej. jarrones).
• No coloque el producto cerca de fuentes de calor como radiadores, calefacto­res, chimeneas u otros aparatos.
Page 15
28
29
ESPAÑOL
• Las ranuras y aberturas de la carcasa sirven para ventilar el aparato y garantizan un funcionamiento seguro. Por ello, no deben alterarse ni cubrirse.
• El mantenimiento de un dispositivo debe ser realizado exclusivamente por el servicio técnico. Las reparaciones son necesarias cuando se producen daños de cualquier tipo como, por ejemplo, daños en cables de red o enchufes, o si algún objeto ha caído sobre el aparato o se ha caído el propio aparato o si se ha mojado por dentro. No abra el aparato usted mismo ya que la manipulación de dispositivos con tensiones de red (230 V/115 V) siempre es muy peligrosa.

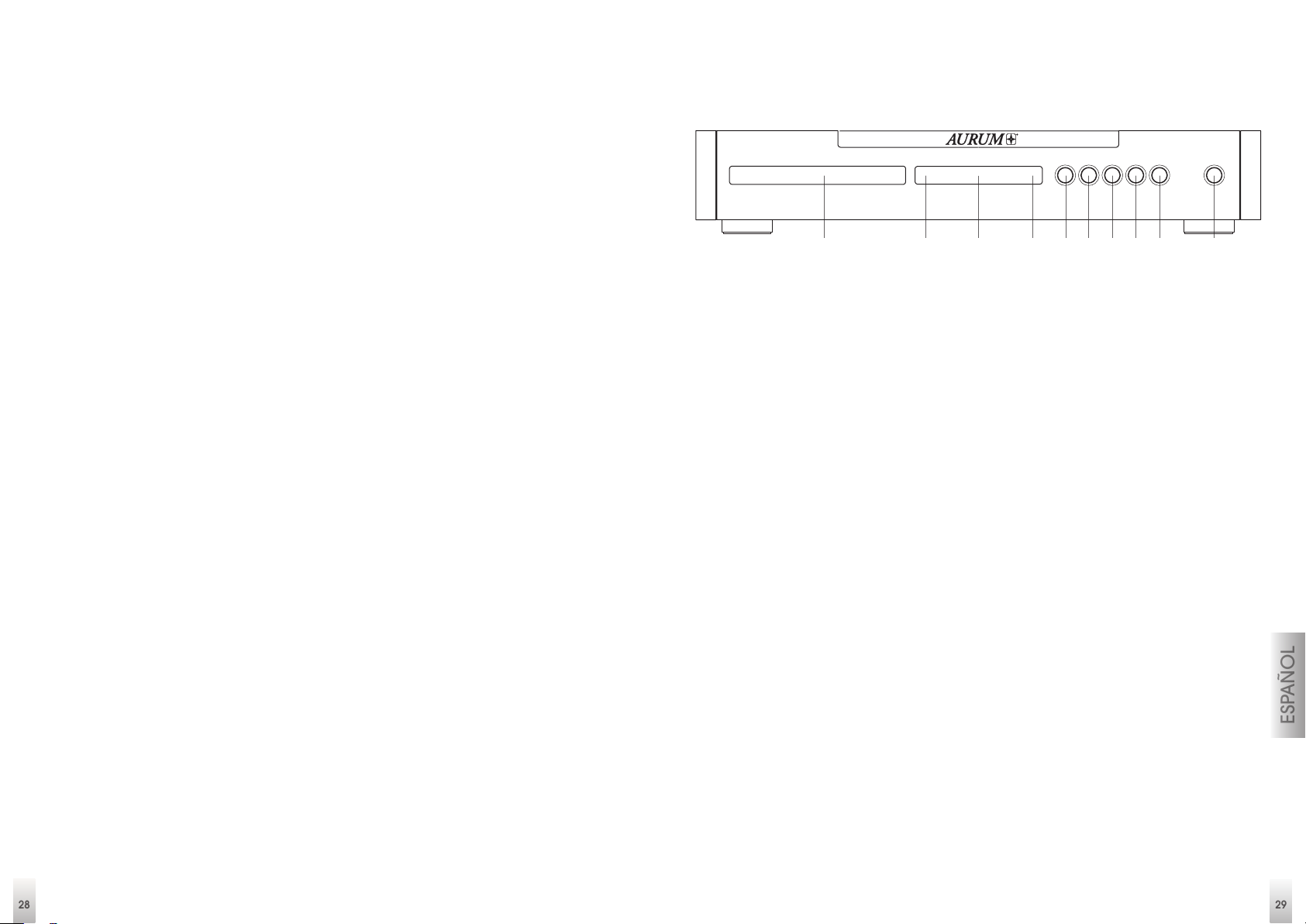

Elementos de control en el lado delantero
del aparato
C5
Open/Close Prev Next
Play
Stop On/Standby
• Para colocar los dispositivos, utilice exclusivamente muebles u otros aparatos que el fabricante proporcione o recomiende. Si los dispositivos se han colocado sobre aparatos de mesa móviles o estanterías, estos soportes deben desplazarse con mucho cuidado para evitar daños o lesiones en caso de vuelco.
• Para limpiar los aparatos utilice exclusivamente un paño suave y seco.
• Conserve el embalaje por si necesita transportar el producto más tarde y man­tenga las bolsas de plástico alejadas de los niños, ya que pueden asfixiarse por accidente.
1 2 3 4 65 7 8 9 10
1 Unidad de CD
2 Indicador de funcionamiento: La luz de este indicador es azul cuando el aparato
se encuentra en modo de espera, señalando que el aparato puede encenderse en cualquier momento con el mando a distancia o con la tecla (10).
3 Pantalla: Aquí se muestra información de estado y mensajes que facilitan el
manejo del reproductor de CD.
4 Receptor de infrarrojos: Este sensor recibe las señales de infrarrojos del mando
a distancia. Dirija el mando a distancia siempre hacia esta zona y no cubra el sensor.
5 Tecla Open/Close: Sirve para abrir y cerrar la bandeja del CD.
6 Tecla Preview: Pulsando esta tecla se pasa a la pista anterior. Si mantiene pulsa-
da la tecla se activa la función de búsqueda hacia atrás.
7 Tecla Next: Pulsando esta tecla se pasa a la pista siguiente. Si mantiene pulsada
la tecla se activa la función de búsqueda hacia delante.
8 Tecla Play: Pulsándola una vez se inicia la reproducción. Pulsándola otra vez se
activa la función de pausa.
9 Tecla Stop: Finaliza la reproducción.
10 Tecla de encendido/apagado: Pulse esta tecla para encender el C5/C3. Pulse
la misma tecla de nuevo para apagar el aparato (Modo de espera)
Page 16
30
ESPAÑOL
31
Conexiones en el lado posterior del aparato
Mando a distancia (OPCIONAL)
El mando a distancia RC-1 para el sistema permite controlar individualmente el amplificador AURUM A5/A3 y el reproductor CD AURUM C5/C3.
Advertencia importante:
Para poder usar el control remoto de un amplificador o reproductor de CD se
debe seleccionar antes el modo de funcionamiento con la tecla de selección (SELECT).
1 2 4 5 63
1 Salida digital coaxial (SPDIF)
2 Salidas analógicas simétricas (XLR) para conectar amplificadores compatibles
(solo C5)
3 Salidas de sonido analógicas tipo Cinch
4 Selector de tensión de red (115 V / 230 V)
5 Interruptor de alimentación (desconecta el aparato completamente del sumi-
nistro eléctrico)
6 Clavija de conexión de alimentación
Select
AMP
CD
Manejo del amplificador
1 Tecla SELECT
(selección) 2 Tecla ON/OFF (encendido/ apagado) 3 Tecla MUTE (silencio) 4 Bajar volumen 5 Subir volumen 6 Balance izquierda 7 Aumentar balance 8 Bajar fuente de la
señal 9 Subir fuente de la
señal 14 Control de nivel
(para cada entrada con las
teclas 4 y 5) 15 Luminosidad de la pantalla
10
12
15
Select
1
AMP
CD
2
Select
Modo CD
AMP
CD
3 4
6
8
Fold
Repeat
Random
Opt.
Display
5
RL
7
9
11 13 14
Prog.
16
1 Tecla SELECT
(selección) 2 Tecla ON/OFF (encendido/ apagado) 3 Sin función (opcional) 4 Parar 5 Reproducir/Pausa 6 Búsqueda hacia
atrás 7 Búsqueda hacia
delante 8 Pista anterior 9 Pista siguiente 10 Archivo anterior 11 Archivo siguiente
RC -I
12 Repetición (pista/todo) 13 Reproducción
aleatoria 15 Luminosidad de la pantalla 16 Sin función (opcional)
Page 17
32
ESPAÑOL
33
Condiciones ambientales
Puesta en servicio
El mando a distancia tiene un alcance de hasta 6 m y funciona perfectamente hasta con un ángulo de 30° respecto al lado delantero del aparato. El alcance del mando puede reducirse si el emisor tiene polvo o hay suciedad en el sensor de recepción o si hay lámparas fluorescentes cerca. Es necesario que no haya ningún obstáculo entre el emisor y el receptor.
Instrucciones para sacar y eliminar pilas gastadas de forma respetuosa con el
medio ambiente
El símbolo que se muestra puede encontrarse en la carcasa de un producto, en su embalaje, en la documentación o en las instrucciones de uso. Este símbolo indica que ni el producto ni las pilas suministradas
con este, puestas o no, deben tirarse con la basura doméstica. Deben eliminarse de forma respetuosa con el medio ambiente (según las normas locales o las Directivas Europeas 2002/96/CE y 2006/66/CE).
Averigüe dónde se encuentra el punto limpio o de reciclaje más cercano para basura electrónica. La correcta manipulación del producto y las pilas contribuye a conservar los recur­sos y evita daños personales y medioambientales. La pila incluida en el mando a distancia (CR2032) contiene litio y debe eliminarse de forma respetuosa con el medio ambiente, como se ha descrito anteriormente.
Siga las instrucciones siguientes para sustituir o quitar la pila del mando a distancia.
1. Quite los tornillos en la parte inferior del mando y levante la tapa.
2. Saque la pila de su compartimento deslizándola.
3. ¡Asegúrese de que la polaridad de la pila nueva es la correcta! El lado marcado
con el signo positivo (+) debe estar arriba, junto al contacto señalado también con (+).
4. Coloque la tapa y fíjela con los tornillos.
1. Conecte el aparato a la red eléctrica con el cable de alimentación suministra­do.
2. Asegúrese de que el aparato está apagado.
3. Conecte los aparatos de reproducción disponibles a las entradas del aparato.
(AUX 1- 3, PC, TV, DVD, Tuner, CD) canal derecho = rojo / canal izquierdo = blanco
o las entradas analógicas simétricas XLR (solo modelo A5) para utilizar con cual­quier fuente de señal compatible.
(Distribución de los contactos XLR: pin 1= tierra; pin 2 = positivo/señal; pin 3 =
negativo)
4. Los altavoces se conectan a la parte posterior de los terminales de tornillo.
5. (Véase lado posterior del aparato: canal derecho = 1 / canal izquierdo = 9). Para evitar una polarización inversa, asegúrese de que las conexiones positiva y negativa del amplificador coinciden con las conexiones positiva y negativa de los altavoces.
6. A continuación encienda el amplificador.
Ponga en la posición ON el interruptor de alimentación (11) que se encuentra en
el lado posterior del aparato. El LED de modo en espera del frontal se encende­rá.
7. A continuación pulse la tecla de encendido/modo de espera (1) en frontal del aparato o la tecla (2) del mando a distancia, para encender el aparato.
Advertencia:
Gracias a un conmutador especial de ahorro de corriente en modo de espera,
su amplificador A5/A3 siempre puede encenderse y apagarse en modo normal con la tecla de encendido/modo de espera del aparato o mediante el mando a distancia RC-1.
El mando a distancia RC-1 ofrece numerosos ajustes adicionales para aumentar la comodidad de uso.
Silencio / Mute (tecla 3) Ajuste del balance (teclas 6 y 7) Ajuste graduado de la luminosidad de la pantalla (tecla 15) Ajuste del nivel de entrada para todas las entradas (tecla 14)
Ejemplo: ajuste del nivel de entrada
Seleccione la fuente de señal con la tecla 8 (-) o 9 (+), después pulse la tecla 14 (Prog.) y ajuste el volumen de entrada deseado con las teclas de volumen (4 y 5). Para memorizar el ajuste pulse de nuevo la tecla 14 (Prog.).
Page 18
34
ESPAÑOL
35
Datos técnicos
C5
Salida analógica asimétrica 0 dBr 2,0V 2,0V
Impedancia de salida 600 Ohm 600 Ohm
Relación señal ruido -92 dB -90 dB
Distorsión armónica <0,005% <0,005%
Respuesta de frecuencia 1 Hz-22 kHz (-3 dB) 1 Hz-22 kHz (-3 dB)
Salida digital Cinch, SPDIF
Tensión de salida 0,5 Vss 0,5 Vss
Impedancia de salida 300 Ohm 300 Ohm
C3
Conexión de alimentación 115 V/230 V con-
Consumo de potencia en modo normal 12W 12W
Consumo de potencia en modo standby <0.5W <0.5W
Salidas
Salida analógica XLR balanceada 0 dBr 4,0V
Impedancia de salida
Relación señal ruido
Distorsión armónica
Respuesta de frecuencia
Dimensiones
Anchura con laterales de madera 453 mm 453 mm
Altura con pies
Profundidad con conexiones
Peso
mutable
1 pareja de salidas Cinch analógicas 1 salida digital coaxial 1 pareja de salidas XLR balanceadas
600 Ohm
-98dB
<0,005%
1Hz-22kHz(-3dB)
82 mm 82 mm
305 mm 305 mm
6,8 kg 6,6 kg
115 V/230 V con­mutable
1 pareja de salidas Cinch analógicas 1 salida digital coaxial
Page 19
dtp-Realisation · 944222 · 05/2011
Ein Unternehmensbereich der quadral GmbH & Co. KG
Am Herrenhäuser Bahnhof 26-28
D-30419 Hannover
Phone: +49 (0) 511 - 79 04 - 0
Fax: +49 (0) 511 - 79 04 - 444
Internet: www.aurumelectronic.com
Loading...
