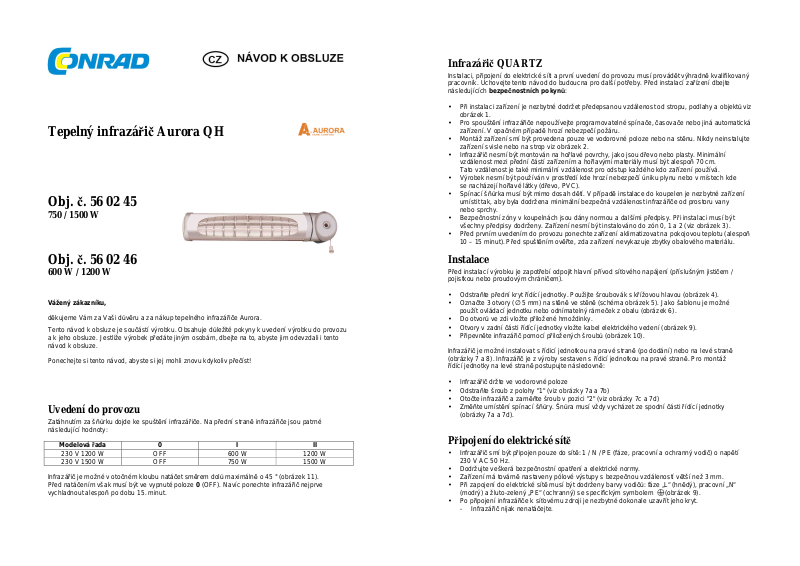

Page 1
Modelová řada
0 I II
Tepelný infrazářič Aurora QH
Obj. č. 56 02 45
750 / 1500 W
Obj. č. 56 02 46
600 W / 1200 W
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup tepelného infrazářiče Aurora.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Uvedení do provozu
Zatáhnutím za šňůrku dojde ke spuštění infrazářiče. Na přední straně infrazářiče jsou patrné
následující hodnoty:
230 V 1200 W OFF 600 W 1200 W
230 V 1500 W OFF 750 W 1500 W
Infrazářič je možné v otočném kloubu natáčet směrem dolů maximálně o 45 ° (obrázek 11).
Před natáčením však musí být ve vypnuté poloze 0 (OFF). Navíc ponechte infrazářič nejprve
vychladnout alespoň po dobu 15. minut.
Infrazářič QUARTZ
Instalaci, připojení do elektrické síti a první uvedení do provozu musí provádět výhradně kvalifikovaný
pracovník. Uchovejte tento návod do budoucna pro další potřeby. Před instalací zařízení dbejte
následujících bezpečnostních pokynů:
• Při instalaci zařízení je nezbytné dodržet předepsanou vzdálenost od stropu, podlahy a objektů viz
obrázek 1.
• Pro spouštění infrazářiče nepoužívejte programovatelné spínače, časovače nebo jiná automatická
zařízení. V opačném případě hrozí nebezpečí požáru.
• Montáž zařízení smí být provedena pouze ve vodorovné poloze nebo na stěnu. Nikdy neinstalujte
zařízení svisle nebo na strop viz obrázek 2.
• Infrazářič nesmí být montován na hořlavé povrchy, jako jsou dřevo nebo plasty. Minimální
vzdálenost mezi přední částí zařízením a hořlavými materiály musí být alespoň 70 cm.
Tato vzdálenost je také minimální vzdálenost pro odstup každého kdo zařízení používá.
• Výrobek nesmí být používán v prostředí kde hrozí nebezpečí úniku plynu nebo v místech kde
se nacházejí hořlavé látky (dřevo, PVC).
• Spínací šňůrka musí být mimo dosah dětí. V případě instalace do koupelen je nezbytné zařízení
umístit tak, aby byla dodržena minimální bezpečná vzdálenost infrazářiče od prostoru vany
nebo sprchy.
• Bezpečnostní zóny v koupelnách jsou dány normou a dalšími předpisy. Při instalaci musí být
všechny předpisy dodrženy. Zařízení nesmí být instalováno do zón 0, 1 a 2 (viz obrázek 3).
• Před prvním uvedením do provozu ponechte zařízení aklimatizovat na pokojovou teplotu (alespoň
10 – 15 minut). Před spuštěním ověřte, zda zařízení nevykazuje zbytky obalového materiálu.
Instalace
Před instalací výrobku je zapotřebí odpojit hlavní přívod síťového napájení (příslušným jističem /
pojistkou nebo proudovým chráničem).
• Odstraňte přední kryt řídící jednotky. Použijte šroubovák s křížovou hlavou (obrázek 4).
• Označte 3 otvory (∅ 5 mm) na stěně ve stěně (schéma obrázek 5). Jako šablonu je možné
použít ovládací jednotku nebo odnímatelný rámeček z obalu (obrázek 6).
• Do otvorů ve zdi vložte přiložené hmoždinky.
• Otvory v zadní části řídící jednotky vložte kabel elektrického vedení (obrázek 9).
• Připevněte infrazářič pomocí přiložených šroubů (obrázek 10).
Infrazářič je možné instalovat s řídicí jednotkou na pravé straně (po dodání) nebo na levé straně
(obrázky 7 a 8). Infrazářič je z výroby sestaven s řídicí jednotkou na pravé straně. Pro montáž
řídící jednotky na levé straně postupujte následovně:
• Infrazářič držte ve vodorovné poloze
• Odstraňte šroub z polohy "1" (viz obrázky 7a a 7b)
• Otočte infrazářič a zaměňte šroub v pozici "2" (viz obrázky 7c a 7d)
• Změňte umístění spínací šňůry. Šnůra musí vždy vycházet ze spodní části řídící jednotky
(obrázky 7a a 7d).
Připojení do elektrické sítě
• Infrazářič smí být připojen pouze do sítě: 1 / N / PE (fáze, pracovní a ochranný vodič) o napětí
230 V AC 50 Hz.
• Dodržujte veškerá bezpečnostní opatření a elektrické normy.
• Zařízení má továrně nastaveny pólové výstupy s bezpečnou vzdáleností větší než 3 mm.
• Při zapojení do elektrické sítě musí být dodrženy barvy vodičů: fáze „L“ (hnědý), pracovní „N“
(modrý) a žluto-zelený „PE“ (ochranný) se specifickým symbolem (obrázek 9).
• Po připojení infrazářiče k síťovému zdroji je nezbytné dokonale uzavřít jeho kryt.
- Infrazářič nijak nenatáčejte.
Page 2
- Ujistěte se, že všechny šrouby krytu jsou správně dotaženy (obrázek 4).
Page 3
Technické údaje
Provozní napětí 230 V AC 50 Hz
Přepínání výkonu: 2 pozice
Vhodné pro místnosti o objemu: až 5 m3
Ochrana: IP 24
Třída ochrany: I.
Rozměry: 60 x 12 x 11 cm
Hmotnost: 1,2 kg
Recyklace
.
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likvidujte odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných předpisů.
Šetřete životní prostředí! Přispějte tak k jeho ochraně!
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. REI/2/2015
