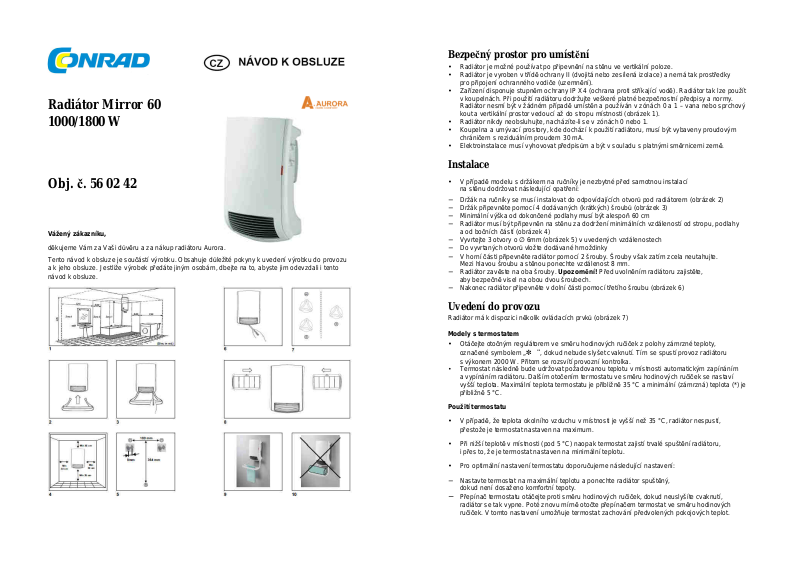

Radiátor Mirror 60
1000/1800 W

Obj. č. 56 02 42

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup radiátoru Aurora.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.

Bezpečný prostor pro umístění

• Radiátor je možné používat po připevnění na stěnu ve vertikální poloze.

• Radiátor je vyroben v třídě ochrany II (dvojitá nebo zesílená izolace) a nemá tak prostředky

pro připojení ochranného vodiče (uzemnění).

• Zařízení disponuje stupněm ochrany IP X4 (ochrana proti stříkající vodě). Radiátor tak lze použít
v koupelnách. Při použití radiátoru dodržujte veškeré platné bezpečnostní předpisy a normy.
Radiátor nesmí být v žádném případě umístěn a používán v zónách 0 a 1 – vana nebo sprchový
kout a vertikální prostor vedoucí až do stropu místnosti (obrázek 1).

• Radiátor nikdy neobsluhujte, nacházíte-li se v zónách 0 nebo 1.

• Koupelna a umývací prostory, kde dochází k použití radiátoru, musí být vybaveny proudovým

chráničem s reziduálním proudem 30 mA.

• Elektroinstalace musí vyhovovat předpisům a být v souladu s platnými směrnicemi země.

Instalace

• V případě modelu s držákem na ručníky je nezbytné před samotnou instalací
na stěnu dodržovat následující opatření:

− Držák na ručníky se musí instalovat do odpovídajících otvorů pod radiátorem (obrázek 2)

− Držák připevněte pomocí 4 dodávaných (krátkých) šroubů (obrázek 3)

− Minimální výška od dokončené podlahy musí být alespoň 60 cm

− Radiátor musí být připevněn na stěnu za dodržení minimálních vzdáleností od stropu, podlahy

a od bočních částí (obrázek 4)

− Vyvrtejte 3 otvory o ∅ 6mm (obrázek 5) v uvedených vzdálenostech

− Do vyvrtaných otvorů vložte dodávané hmoždinky

− V horní části připevněte radiátor pomocí 2 šrouby. Šrouby však zatím zcela neutahujte.

Mezi hlavou šroubu a stěnou ponechte vzdálenost 8 mm.

− Radiátor zavěste na oba šrouby. Upozornění! Před uvolněním radiátoru zajistěte,
aby bezpečně visel na obou dvou šroubech.

− Nakonec radiátor připevněte v dolní části pomocí třetího šroubu (obrázek 6)

Uvedení do provozu

Radiátor má k dispozici několik ovládacích prvků (obrázek 7)

Modely s termostatem

• Otáčejte otočným regulátorem ve směru hodinových ručiček z polohy zámrzné teploty,
označené symbolem „✽“, dokud nebude slyšet cvaknutí. Tím se spustí provoz radiátoru
s výkonem 2000 W. Přitom se rozsvítí provozní kontrolka.

•

Termostat následně bude udržovat požadovanou teplotu v místnosti automatickým zapínáním
a vypínáním radiátoru. Dalším otočením termostatu ve směru hodinových ručiček se nastaví
vyšší teplota. Maximální teplota termostatu je přibližně 35 °C a minimální (zámrzná) teplota (*) je
přibližně 5 °C.

Použití termostatu

• V případě, že teplota okolního vzduchu v místnosti je vyšší než 35 °C, radiátor nespustí,
přestože je termostat nastaven na maximum.

• Při nižší teplotě v místnosti (pod 5 °C) naopak termostat zajistí trvalé spuštění radiátoru,
i přes to, že je termostat nastaven na minimální teplotu.

• Pro optimální nastavení termostatu doporučujeme následující nastavení:

− Nastavte termostat na maximální teplotu a ponechte radiátor spuštěný,

dokud není dosaženo komfortní tepoty.

−

Přepínač termostatu otáčejte proti směru hodinových ručiček, dokud neuslyšíte cvaknutí,
radiátor se tak vypne. Poté znovu mírně otočte přepínačem termostat ve směru hodinových
ručiček. V tomto nastavení umožňuje termostat zachování předvolených pokojových teplot.

Model s termostatem a 60 minutovým časovačem

• Radiátor disponuje dvěma otočnými přepínači: 1) 60. minutový časovač a 2) Termostat

• Radiátor umožňuje nastavení 2 rozdílných provozních režimů:

A. Vytápění místnosti s udržováním teploty:

Otáčejte otočným regulátorem ve směru hodinových ručiček z polohy zámrzné teploty „✽“,
dokud neuslyšíte cvaknutí. Tím se spustí provoz radiátoru s výkonem 1200 W a rozsvítí
se provozní kontrolka. Termostat pak umožňuje udržovat požadovanou teplotu v místnosti
automatickým zapínáním a vypínáním radiátoru. Každé další otočení ve směru hodinových
ručiček navyšuje teplotu v místnosti.

B. Rychlé vytopení místnosti

Nastavte termostat na požadovanou teplotu v místnosti a pomocí časovače nastavte
požadovanou dobu provozu. Radiátor pak bude místnost vytápět podle nastavené doby provozu
s výkonem 2000 W a zajistí tak rychlé vytopení místnosti. Poté radiátor prostřednictvím termostatu
zajišťuje s výkonem 1200 W udržování nastavené teploty.

• Pokud radiátor vytápí místnost na předem nastavenou dobu o výkonu 1800 W, termostat dále
provoz a regulaci teploty nijak neovlivňuje. V takovém případě nepoužívejte radiátor pro vytápění
malé místnosti, ve které se nacházejí osoby. Dodržujte tak maximální opatrnost!

Filtr

Radiátor je vybaven filtrem, který chrání topné prvky před nečistotami a prachem.

• Filtr je možné vyjmout a použít jej na obou stranách radiátoru (obrázek 8).

• Pro správnou funkci radiátoru je třeba filtr čistit alespoň 2 ročně. Nepoužívejte radiátor bez filtru.

Držák ručníků

Držák ručníků umožňuje nahřátí až 2 ručníků.

• Ručníky pečlivě uspořádejte na tyč, jak je znázorněno na obr. 9, nikoli tak,
tak je znázorněno na obr. 10, aby se zabránilo přehřátí a následným poruchám.

Bezpečnost v případě přehřátí

• V případě, že dojde k přehřátí systému, integrovaná ochrana automaticky vypne topné těleso a
zastaví motor. V tomto případě zařízení nebude fungovat, přestože provozní kontrolka bude i
nadále svítit.

• Dojde-li k aktivaci tepelné ochrany:

− Zařízení vypněte a ponechte jej vychladnout alespoň po dobu 15 – 20 minut.

− Zkontrolujte, zda není znečištěný prachový filtr. V případě potřeby jej vyčistěte a vraťte zpět.

− Odstraňte další možné příčiny přehřátí (např. předměty, které blokují ventilační otvory nebo

nahromaděné nečistoty)

− Radiátor poté znovu zapněte a zkontrolujte jeho správnou funkci.

− Veškeré opravy však svěřte výhradně autorizovanému servisu.

Důležitá bezpečnostní opatření

• Radiátor není určen k tomu, aby jej obsluhovaly osoby (včetně dětí) s omezenými fyzickými,
senzorickými nebo duševními schopnostmi a s nedostatkem zkušeností a znalostí. To neplatí,
pokud jsou takové osoby pod dohledem osoby odpovědné za jejich bezpečnost. Výrobek není
hračka. Udržujte jej proto mimo dosah dětí!

• Radiátor slouží pouze jako zdroj tepla a nesmí být používán k jiným účelům.

• Ujistěte se, že parametry sítě korespondují s údaji na výrobním štítku výrobku: 230 V ∼ 50 Hz.

• Nikdy neponechávejte radiátor v provozu bez přímého dohledu. Před tím, než se vzdálíte

z domova, ujistěte se, že radiátor je zapnutý a nastavitelný minutový časovač (v závislosti na typu)
v poloze OFF (O) a termostat se nachází na nejnižším stupni (*).

• Během provozu musí být radiátor vždy umístěn na bezpečném místě:

- Ve vzdálenosti nejméně 1 m od hořlavých předmětů nebo nábytku

- Otvory, kterými vystupuje teplo, musí zůstat vždy volné

- V okolí 1 m od ventilačních otvorů se nesmí nacházet žádné předměty

- Radiátor nikdy neumisťujte přímo do míst elektrické zásuvky

• Upozornění! Během provozu mohou být ventilační otvory extrémně horké (až 80 °C / 175 °F).

Důležité upozornění! Aby se zabránilo přehřátí krytu radiátoru, v žádném případě jej ničím

nezakrývejte.

• Během provozu na radiátor nepokládejte žádné předměty ani textilie.
Na radiátoru je proto uveden i výstražný symbol.

• Radiátor nikdy nepoužívejte v prostorách s výskytem nebezpečných plynů, výparů
ropouštědel a jiných chemikálií.

• V případě poškození přívodního kabelu, zařízení odpojte od sítě a zabraňte jeho dalšímu použití.
Poškozený kabel ponechte vyměnit v odborném servisu.

• Radiátor v žádném případě nepoužívejte v bezprostřední blízkosti sprchy, vany nebo umývacího
prostoru.

• Radiátor umístě vždy tak, aby elektrická zásuvka zůstala po celou dobu provozu volně přístupná.

• V žádném případě neumisťujte radiátor na stěnu s umělým povrchem.

Recyklace

Šetřete životní prostředí! Přispějte k jeho ochraně!

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
