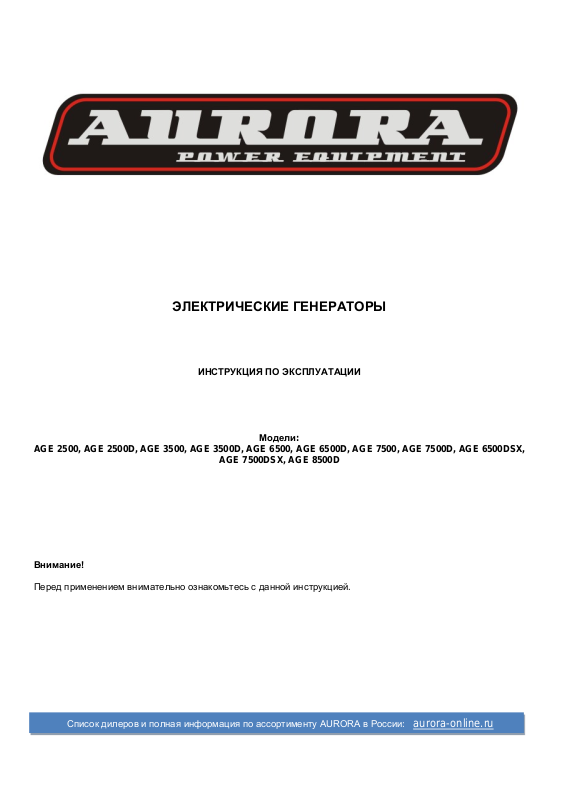

ЭЛЕКТРИЧЕСКИЕ ГЕНЕРАТОРЫ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Модели:

AGE 2500, AGE 2500D, AGE 3500, AGE 3500D, AGE 6500, AGE 6500D, AGE 7500, AGE 7500D, AGE 6500DSX,

AGE 7500DSX, AGE 8500D

Внимание!

Перед применением внимательно ознакомьтесь с данной инструкцией.

Список дилеров и полная информация по ассортименту AURORA в России: aurora-online.ru

ГЕНЕРАТОРЫ ЭЛЕКТРИЧЕСКИЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Не использовать в помещении.
Не включать во влажной среде.
Не подключать к линии для бытовых приборов.
Огнеопасные вещества не должны находиться в пределах одного метра от прибора.
Осторожно заливайте горючее во избежание переполнения резервуара.
Не курите во время заливки горючего.
Остановите двигатель при заправке.

СХЕМА СБОРКИ

1. Индикатор топлива.

2. Крышка бензобака

3. Гнездо переменного тока

4. Прерыватель переменного тока

5. Вольтметр

6. Калибр-пробка резервуара для машинного масла

7. Выключатель двигателя

8. Заслонка отверстия для слива масла

9. Пусковая рукоятка

10. Колпак топливного фильтра

11. Топливный клапан

12. Воздушный фильтр

13. Ручка заслонки

14. Глушитель выхлопа

15. Свеча зажигания

16. Вывод заземления

ПЕРЕД ВВОДОМ В ЭКСПЛУАТАЦИЮ

Температурные пределы для использования генератора от -15 до 40 С.
Пределы влажности – не более 95.
Выходная мощность генератора при работе в областях в пределах 1000м над уровнем моря равна
номинальной, но ниже мощности при работе в областях выше 1000м над уровнем моря.

ГЕНЕРАТОРЫ ЭЛЕКТРИЧЕСКИЕ

Уровень машинного масла

Осторожно! Проверка должна производиться с выключенным
двигателем, генератор установлен в ровное положение.
Вставьте калибр-пробку в отверстие для заливки машинного
масла, не поворачивая, и проверьте уровень масла.

Если уровень масла слишком низкий, заправьте генератор.

Уровень масла не должен быть выше верхней отметки.
Рекомендуемое машинное масло:
Машинное масло для четырехтактных бензиновых двигателей
Машинное масло класса SЕ, SF, API или SAE10W-3,
относящееся к классу SG.
Плотно закройте крышку резервуара для масла.

Уровень топлива

Проверьте уровень топлива на индикаторе.

Если уровень топлива слишком низок, отвинтите крышку топливного бачка и

заполните его до указанного уровня.
Осторожно! Следует избегать переполнения резервуара и вытекания топлива!
Вновь заверните крышку.

Воздушный фильтр

Откройте крышку фильтра.
Проверьте фильтрующий элемент, удостоверьтесь, что он чист и не имеет повреждений.
Если имеются загрязнения, извлеките его для очистки.
Промойте его с помощью растворителя.
Выжмите досуха.
Окуните в масло и выжмите вновь.
Установите фильтрующий элемент и закройте крышку фильтра.

Аккумулятор

Проверьте уровень электролита в аккумуляторе. Он должен находиться между верхней и нижней отметками

в каждом секторе.

1 – верхняя отметка

ГЕНЕРАТОРЫ ЭЛЕКТРИЧЕСКИЕ

2 – нижняя отметка

ЗАПУСК ГЕНЕРАТОРА
Ручной запуск

Снимите нагрузку с выходного разъема переменного тока.
Выключите прерыватель цепи переменного тока.
Откройте топливный клапан.
Поверните ручку до положения «close», закрыто. Осторожно! Не закрывайте заслонку при запуске горячего
двигателя.
Включите двигатель пусковой рукояткой.

Аккуратно потяните за рукоятку до появления небольшого сопротивления, затем резко выдерните ее.
Осторожно! Аккуратно возвращайте рукоятку на место, не позволяйте ей резко выскочить из рук.
После прогрева двигателя установите ручку заслонки в положение «open», открыто.

Электрический запуск

Снимите нагрузку с выходного разъема переменного тока.
Выключите прерыватель цепи переменного тока.
Откройте топливный клапан.
Поверните ручку до положения «close», закрыто.
Осторожно! Не закрывайте заслонку при запуске горячего двигателя.
Поверните ручку электростартера.

Отпустите ручку, как только двигатель будет запущен.
После прогрева двигателя установите ручку заслонки в положение «open», открыто.

ГЕНЕРАТОРЫ ЭЛЕКТРИЧЕСКИЕ

Значение, Ватт

Пример

При

пуске

Значение

при пуске

Номинальное

значение

• лампа

лампа

лампа

• холодильник,

ИСПОЛЬЗОВАНИЕ ГЕНЕРАТОРА

Для поддержания генератора в оптимальном механическом и электрическом состоянии следует соблюдать
следующие условия.
Осторожно! Генератор следует заземлить во избежание электрических повреждений.
Общая мощность электрической нагрузки генератора не должна превышать номинальную.

Электрические приборы: приборы с приводом от двигателя при запуске дают большую нагрузку. В таблице

приведены значения для сверки при подключении указанных приборов.

Приборы

- Лампа накаливания

- Обогреватель

- Лампа дневного света X 2 X 1. 5

- Приборы с приводом
от двигателя

X 1 X 1

X 3-5 X 2

Номинальное Прибор

Стандартные приборы

накаливания

• телевизор

• лампа дневного

света

вентилятор

накаливания

100Вт

дневного света

40Вт

холодильник

на 150Вт

100Вт

80Вт

450-

750Вт

100Вт

60Вт

300Вт

%

При подключении двух и более приборов к генератору первым должен быть подключен прибор, требующий

максимальной мощности.

Обратите внимание:
