Page 1
VENOM-D4.200
4 CHANNEL STEREO POWER AMPLIFIER
Page 2
Page 3
ВСТУПЛЕНИЕ
Поздравляем и благодарим за покупку усилителя AurA серии VENOM, логичный выбор
для проектов любой сложности. Ваш усилитель был разработан и спроектирован с
использованием компонентов высочайшего уровня, чтобы помочь Вам достичь превосходного
качества звучания.
Для достижения оптимальной производительности усилителя, пожалуйста, уделите несколько
минут, чтобы прочитать данное руководство пользователя или, при необходимости, обратитесь
к авторизованному дилеру перед началом установки.
ОСНОВНЫЕ ФУНКЦИИ
◆СТАБИЛЬНАЯ РАБОТА ПРИ НАГРУЗКЕ 2 ОМ
◆12dB/OCT ФИЛЬТР НИЗКИХ ЧАСТОТ (LPF)
◆12dB/OCT ФИЛЬТР ВЫСОКИХ ЧАСТОТ (HPF)
ХАРАКТЕРИСТИКИ
Модель
Мощность RMS, 4Ω (Вт):
Мощность RMS, 2Ω (Вт):
Мощность RMS (мост), 4Ω (Вт):
Рабочее сопротивление, Ом:
Входная чувствительность:
LPF (ФВЧ) фильтр:
HPF (ФНЧ) фильтр:
Диапазон частот:
Соотношение сигнал/шум:
Коэффициент нелинейных
искажений:
Рабочее напряжение:
Габариты: (Д х Ш х В), мм
VENOM-D4.200
200 x 4
350 x 4
750 x 2
2, 4
6 V - 0.2 V
50 Hz - 4 kHz, 500 Hz - 20 kHz (x10)
15 Hz - 600 Hz, 150 Hz - 6 kHz (x10)
20 Hz - 20 kHz
>85 dB
< 0.2%
9 V - 16 V
300 х 158 х 56
◆BANDPASS КРОССОВЕР
◆ИНДИКАТОР КЛИПА
◆ВЫСОКОСКОРОСТНОЙ MOSFET БЛОК ПИТАНИЯ
ÐÓÑ
2
Page 4

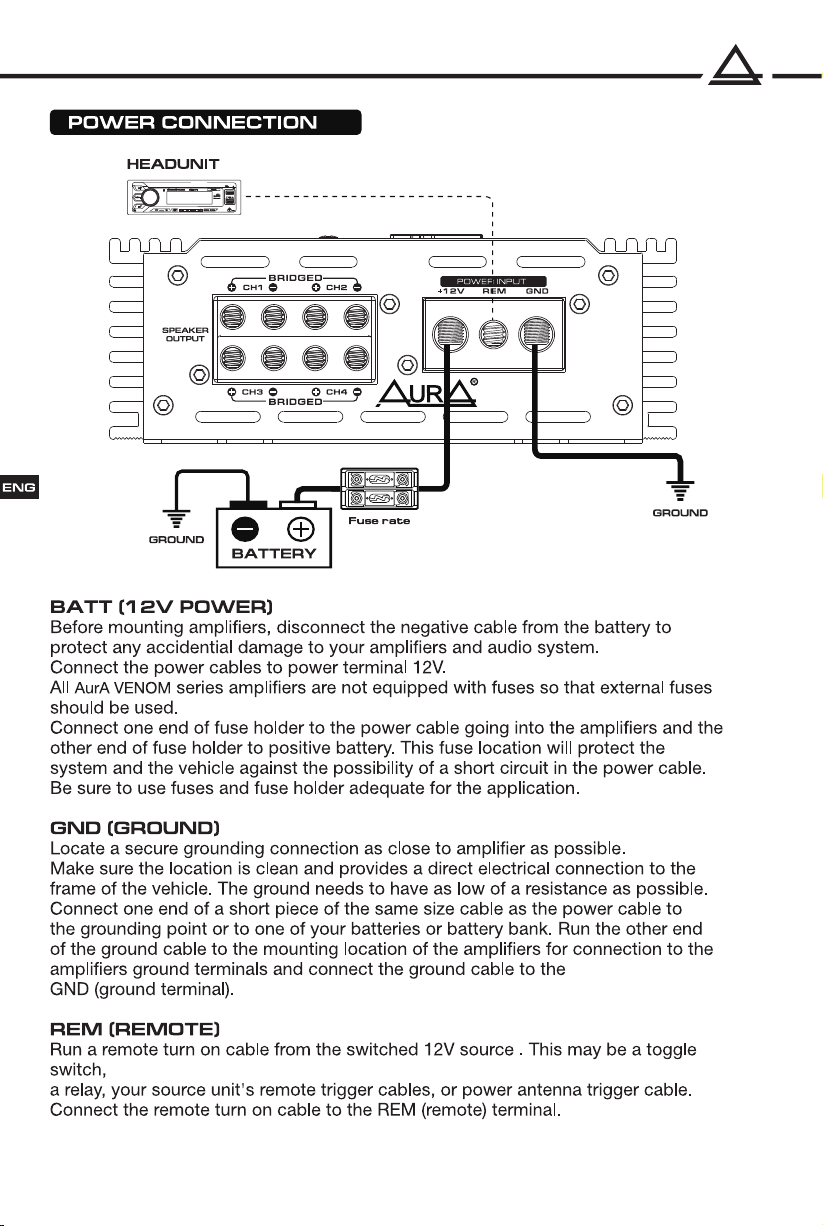

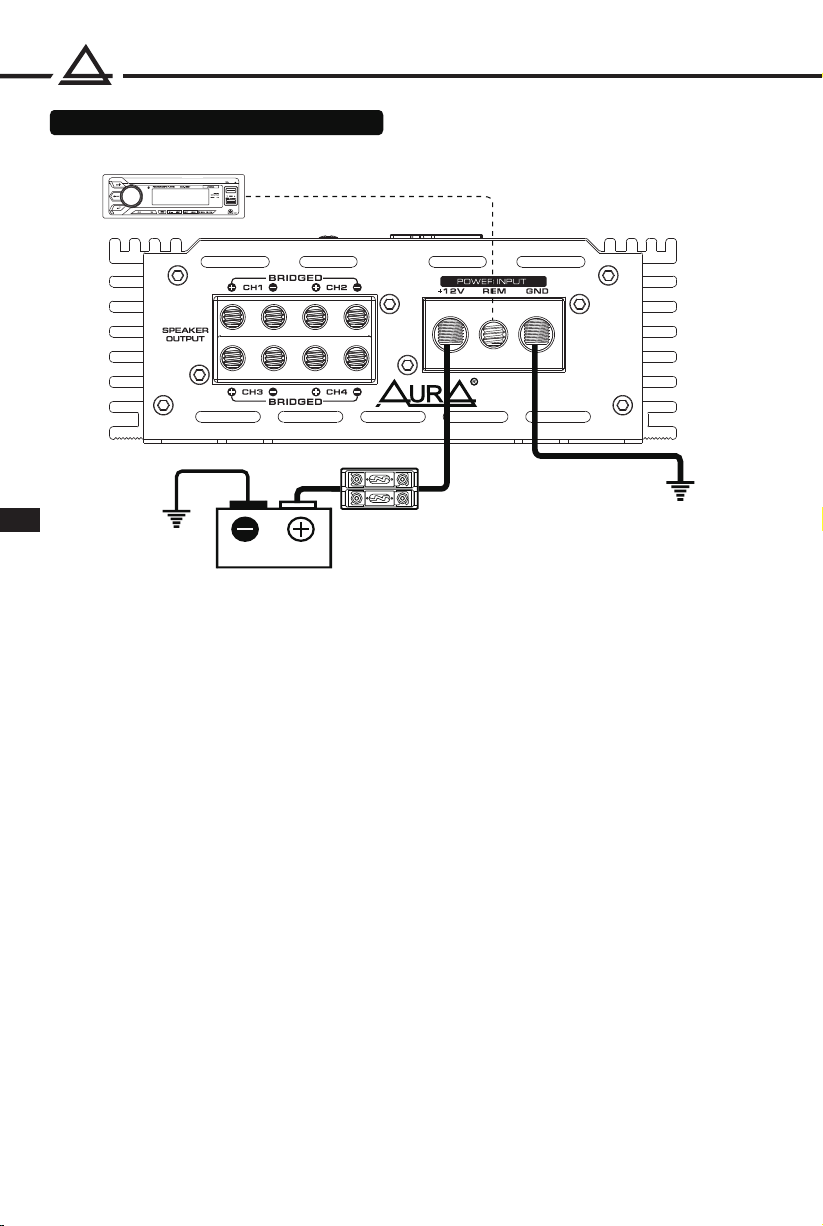

ПОДКЛЮЧЕНИЕ ПИТАНИЯ
Головное устройство
ÐÓÑ
Аккумулятор
Питание +12V
Перед установкой усилителей отсоедините минусовой кабель от аккумулятора для
защиты Вашей системы от случайного повреждения.
Подсоедините плюсовой кабель питания к терминалу “+12V” колодки «POWER INPUT».
Все усилители AurA VENOM не оснащены предохранителями, поэтому необходимо
использовать внешние предохранители.
Подсоедините один вывод держателя предохранителя к кабелю питания,
идущему к усилителю, а другой вывод к плюсовой клемме аккумуляторной батареи.
Это защитит систему и автомобиль от короткого замыкания питающего кабеля
на кузов автомобиля.
Минус (GND)
Минусовой кабель должен быть подключен к кузову автомобиля исключительно
болтовым соединением. Место подключения должно быть очищено от
краски и надежно защищено от коррозии. Ненадежные силовые соединения могут
привести к нестабильной работе и неисправности усилителя.
Подключите минусовой кабель к терминалу “GND” колодки «POWER INPUT».
Управляющий провод (REM)
Устройство включается при подаче +12V к терминалу “REM”. Этот терминал
слаботочный и не требует подключения кабелем того же сечения, как плюсовой
или минусовой. Приемлемым будет провод сечением 18-16AWG (0,75-1,5mm2).
Стандартный цвет управляющего кабеля - синий.
3
Page 5

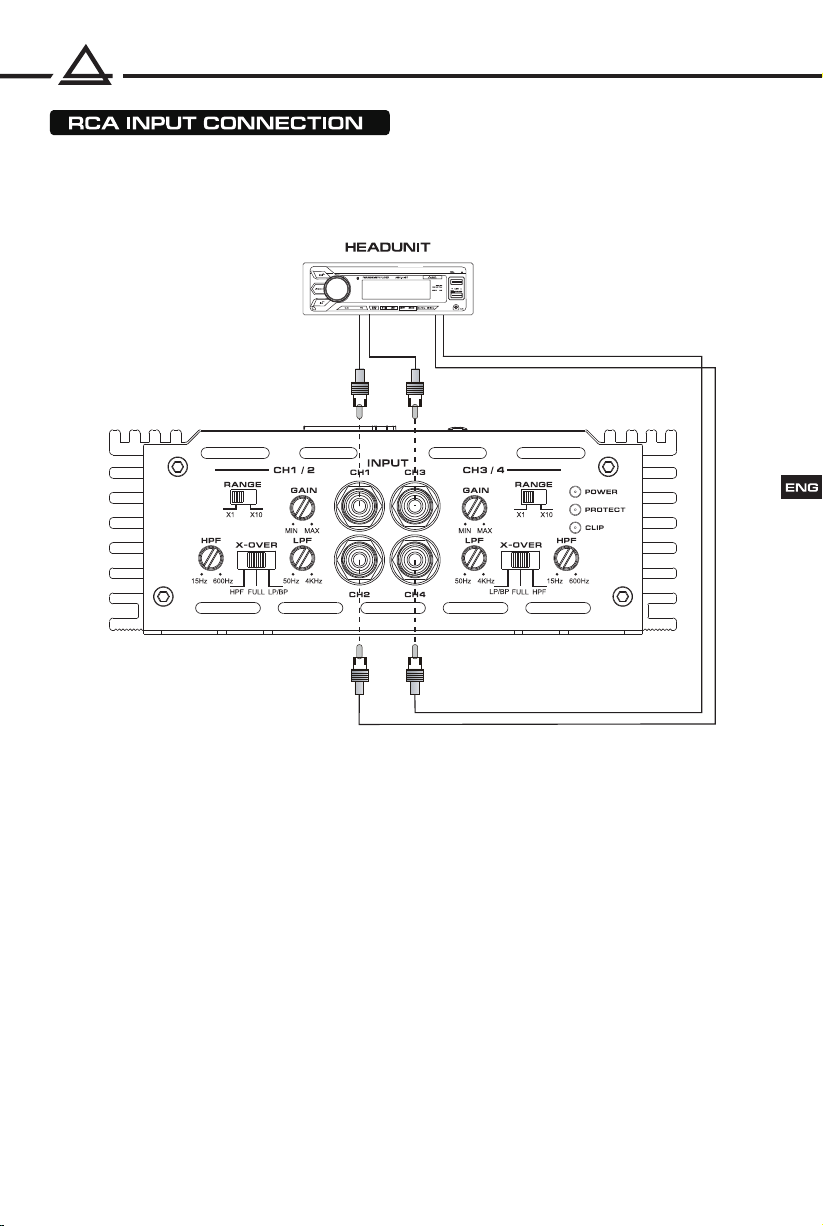

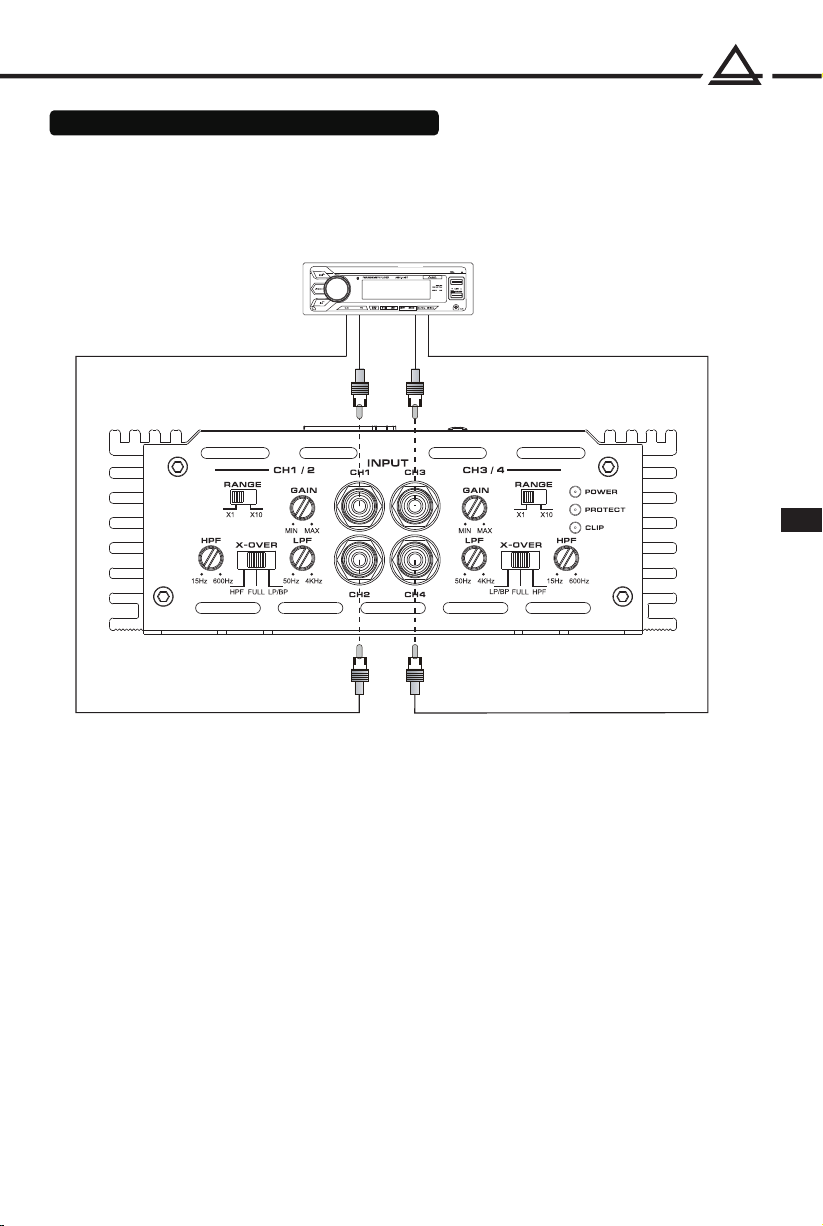

ПОДКЛЮЧЕНИЕ RCA-КАБЕЛЕЙ
Головное устройство
ÐÓÑ
4
Page 6

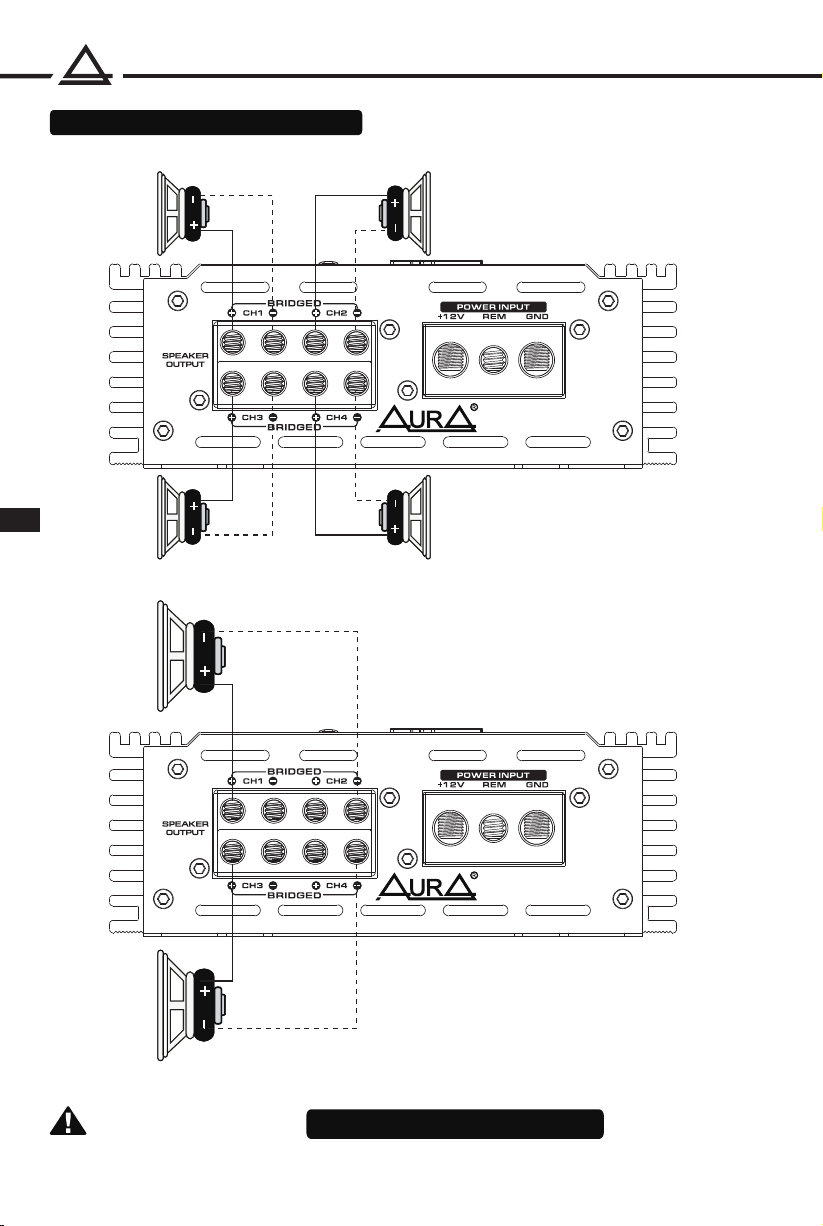

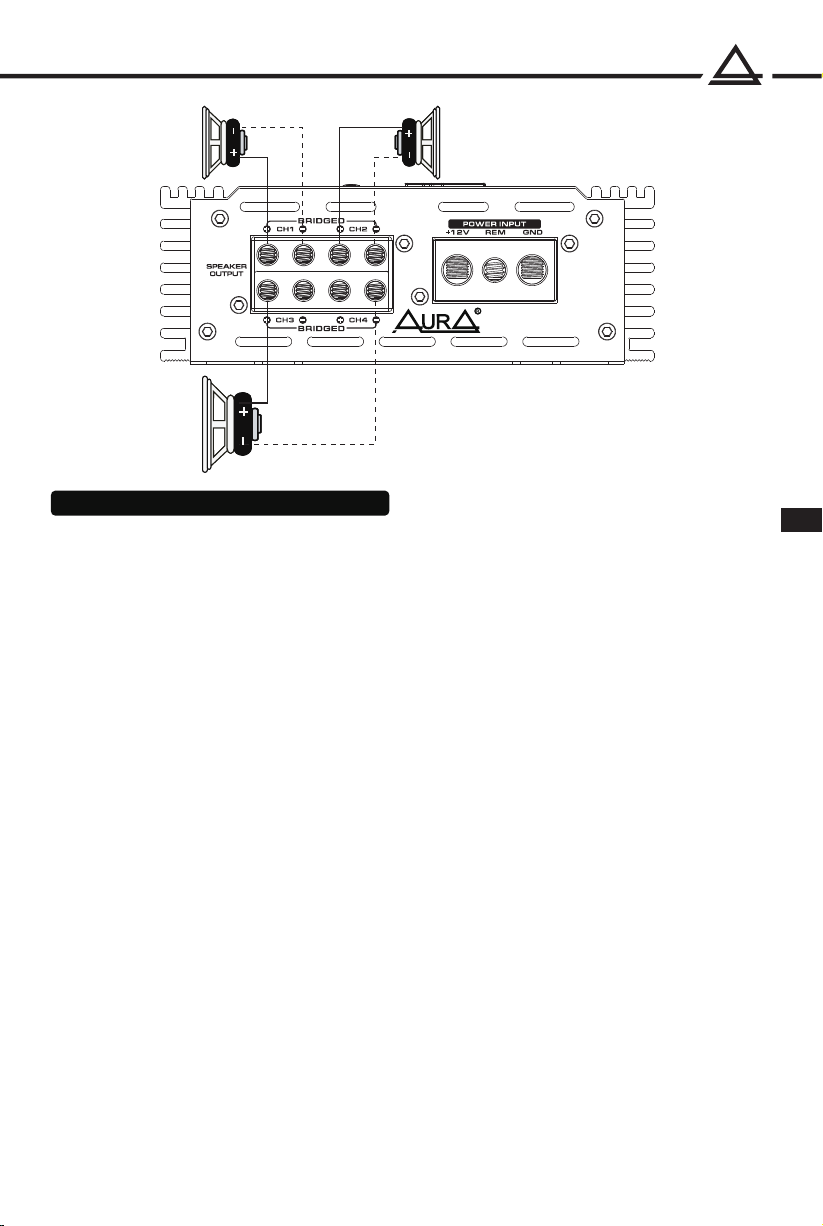

Подключение динамиков
2 - 4 Ом2 - 4 Ом
ÐÓÑ
2 - 4 Ом2 - 4 Ом
4 Ом
4 Ом
ВНИМАНИЕ !!
Минимальное рабочее сопротивление - 2 Ом
5
Page 7
4 - 8 Ом
2 - 4 Ом2 - 4 Ом

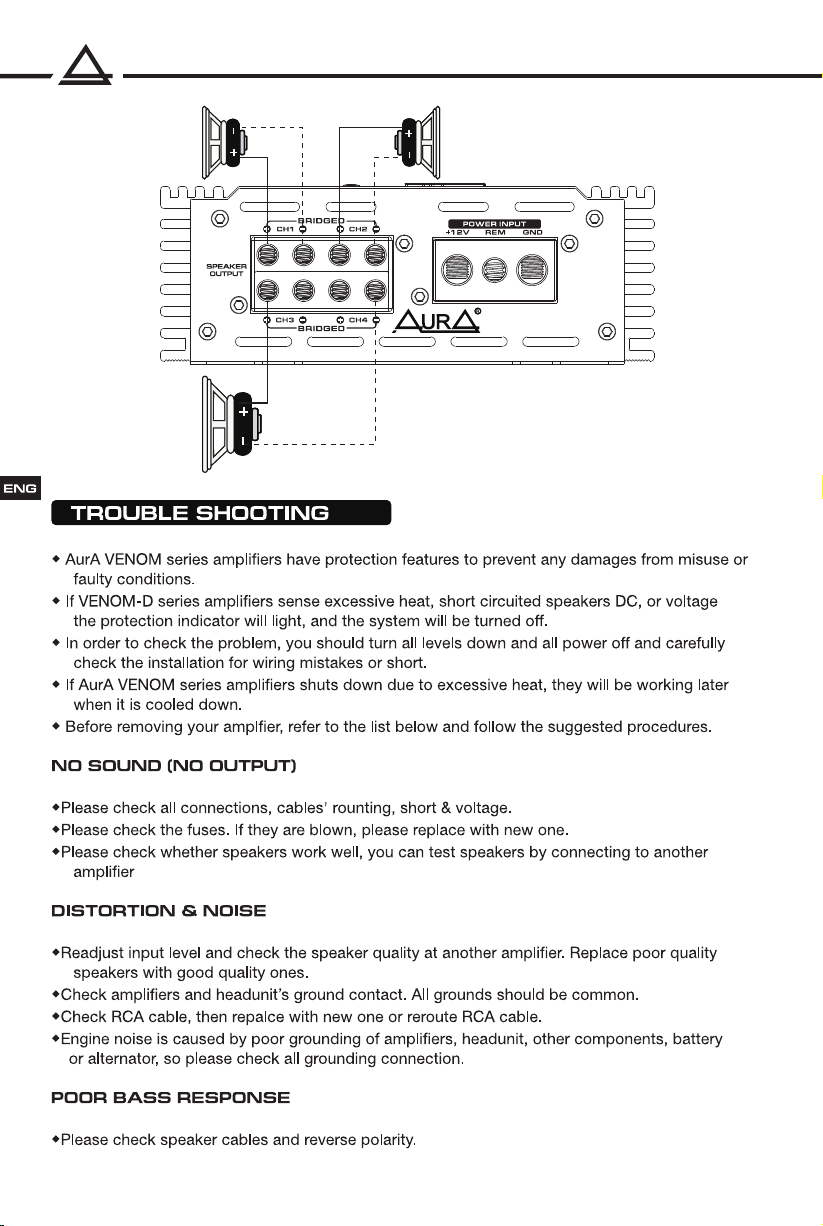

ПОИСК НЕИСПРАВНОСТЕЙ
◆ Усилители серии AurA VENOM имеют защитные функции для предотвращения
любых повреждений от неправильного подключения или использования.
◆ В случае перегрева, короткого замыкания акустических проводов или превышения рабочего
напряжения, загорится индикатор защиты и система будет немедленно выключена.
◆ Чтобы выявить проблему, установите регулятор GAIN в крайнее левое положение и отключите
питание. Проверьте корректность подключения всех кабелей и отсутствие короткого замыкания.
◆ Если усилитель отключился из-за перегрева, дождитесь падения температуры. Усилитель
автоматически включится после того, как остынет.
◆ Прежде чем снимать усилитель, ознакомьтесь с приведенным ниже списком
и выполните предложенные процедуры.
Нет звука
◆ Пожалуйста, проверьте все соединения, прокладку кабелей и напряжение.
◆ Пожалуйста, проверьте предохранители. Если они перегорели - замените их на новые.
◆ Пожалуйста, проверьте динамики, подключив их к заведомо рабочему усилителю.
Искажения и посторонний шум
◆ Отрегулируйте уровень входного сигнала и проверьте динамики на заведомо рабочем
усилителе. Замените вышедшие из строя динамики на новые.
◆ Проверьте точку заземления магнитолы и усилителей. Она должна быть общей.
◆ Проверьте RCA-кабель. Замените вышедший из строя кабель новым.
◆ Шум двигателя вызван плохим заземлением усилителей, головного устройства
и других компонентов, системы, таких как генератор. Проверьте все точки заземления.
ÐÓÑ
Нет низких частот (противофаза)
◆ Пожалуйста, проверьте подключение акустических проводов. Измените полярность.
6
Page 8

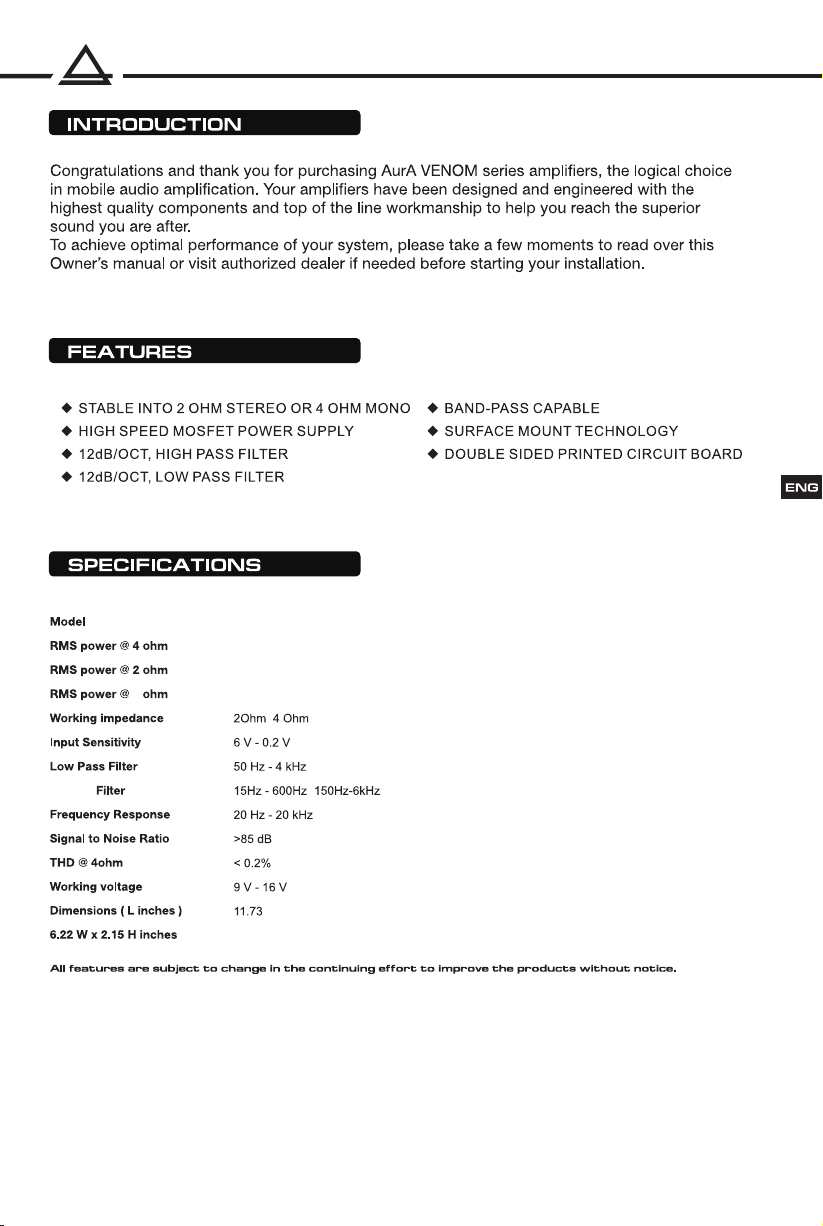

Hi Pass
VENOM-D4.200
200 w x 4
350 w x 4
(bridged)
4
750 w x 2
,
,
500 Hz - 20 kHz (x10)
,
(x10)
7
Page 9
8
Page 10
9
Page 11

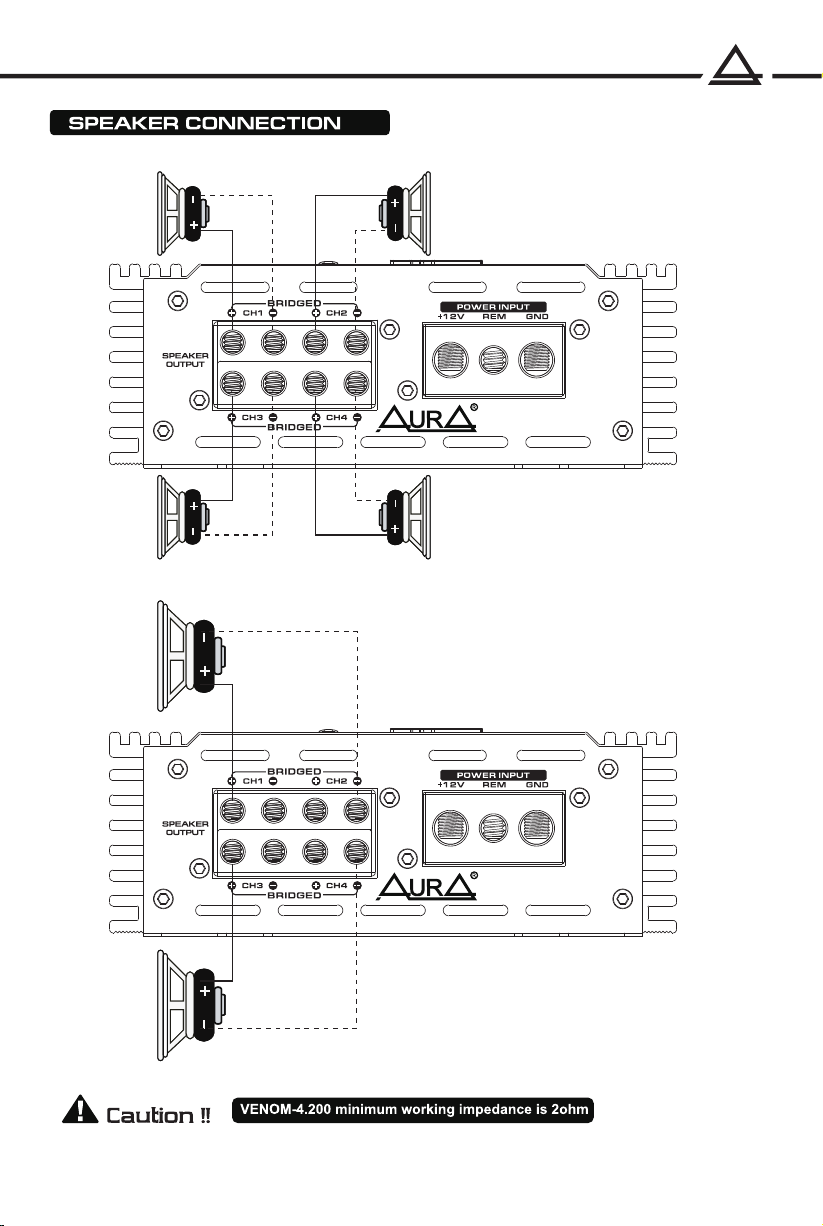

4 Ohm
2 - 4 Ohm2 - 4 Ohm
2 - 4 Ohm2 - 4 Ohm
4 Ohm
10
Page 12
4 - 8 Ohm
2 - 4 Ohm2 - 4 Ohm
11
Page 13
12
Page 14
©2020 AURA Electronics Inc. Все права защищены.
