Page 1
www.auna-multimedia.com
10030865 10030866 10030867
10030868 10030869 10030872
Funkmikrofonset
VHF 1
Page 2
2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen.
Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen,
übernehmen wir keine Haftung.
Artikel
Artikelnummer Artikelbezeichnung
10030865 1-Kanal-Empfänger + 1 Handmikrofon
10030866 1-Kanal-Empfänger + 1 Headset
10030867 2-Kanal-Empfänger + 2 Handmikrofone silber
10030868 2-Kanal-Empfänger + 2 Handmikrofon
10030869 2-Kanal-Empfänger +2 Headset
10030872 2-Kanal-Empfänger + 1 Handmikrofon und 1 Headset
Page 3
3
Sicherheitshinweise
• Lesen Sie die Sicherheitshinweise und die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät
bedienen.
• Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, damit Sie später darauf zurückgreifen können.
• Sie die Warnhinweise und Bedienungshinweise dieses Gerätes.
• Halten Sie sich an alle erforderlichen Bedienungsschritte.
• Stellen Sie das Gerät nicht an einem feuchten Ort auf. Auch nicht an einem Ort mit elektromagnetischen Feldern, mit direkter Sonneinstrahlung oder mit einer hohen Umgebungstemperatur. Wenn
Sie das Gerät lange nicht benutzen, ziehen Sie den Netzstecker. Nehmen Sie die Batterie aus dem
Mikrofon.
• Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Verwenden Sie zur Reinigung keine üch-
tigen Gase, Verdünner oder andere chemischen Reinigungsmittel.
• Verwenden Sie ausschließlich Zubehör vom Hersteller.
• Die Stromversorgung des Gerätes darf nur nach den Angaben auf dem Typenschild erfolgen.
• Führen Sie Wartungen und Reparaturen nicht selbst durch. Die gefährliche Spannung im Gerät kann
durch das Önen des Gehäuses zu einem Stromschlag führen. Reparaturen dürfen nur vom qualizierten Kundendienst ausgeführt werden.
• Wenn ein Teil ersetzt werden muss, muss es zu den Herstellerspezikationen passen oder ein Originalbauteil sein.
• Wenn das Gerät defekt ist oder nicht ordnungsgemäß funktioniert, wenden Sie sich an den Kunden-
dienst. Das Gehäuse nicht önen, um das Gerät selbst zu richten.
Bestimmungsgemäßer Gebrauch
Dieses Gerät dient zur Übertragung von Sprache und Gesang. Es ist ausschließlich für diesen Zweck
bestimmt und darf nur zu diesem Zweck verwendet werden. Es darf nur in der Art und Weise verwendet
werden, wie es in dieser Gebrauchsanleitung beschrieben ist.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn,sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt
werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Dem Mikrofon-System liegen Mikrofone mit integriertem Sender bei, die zur drahtlosen Signalübertragung an die Empfangseinheit dienen. Die Systeme arbeiten innerhalb des VHF-Spektrums (174 MHz
- 230 MHz). Die Übertragungsreichweite beträgt ca. 50 m und hängt von den örtlichen Gegebenheiten
ab. Die Geräte sind zur Verwendung in Innenräumen konzipiert.
Page 4
4
Aufstellung
Um die beste Wirkung zu erzielen, stellen Sie den Empfänger 100 cm über den Boden auf. Das Mikrofon
muss auch 100 cm von der Antenne entfernt gehalten werden.
Verwenden Sie das System nicht in der Nähe von Computern oder starken magnetischen oder lauten
Umgebungen.
Wand
Boden
Symbolzeichnung
Hinweis:
1. Die Position der Antenne beeinusst die Empfangsleistung, so dass eine gerade Linie ohne Hindernisse zwischen dem Mikrofon und dem Empfänger bestehen muss.
2. Mehrere Empfänger können gleichzeitig benutzt werden. Sie müssen aber die zueinander passen-
den Frequenzen haben (wenden Sie sich an Ihren Händler).
Page 5
5
Geräteübersicht
Ein/Aus-Schalter
Antenne
Lautstärke
Mikrofon
Stromversorgung
Ausgang
1-Kanalempfänger
(Artikelnummer 10030865, 10030866)
LED
Mic
Page 6
6
Ein/Aus-Schalter
Antenne
Lautstärke
Kanal A
LED
Kanal A
LED
Kanal B
Ausgang
Kanal A
Ausgang
Kanal B
Mix-
Ausgang
Lautstärke
Kanal B
2-Kanalempfänger
(Artikelnummer 10030867, 10030868, 10030869, 10030872)
Stromversorgung
Page 7
7
1. Schließen Sie das Netzkabel an eine Steckdose an und achten Sie darauf, dass die Stromversorgung 220 V~ / 50 Hz beträgt.
2. Schalten Sie das Gerät ein. Die Betriebslampe leuchtet nun auf.
3. Ziehen Sie die Antennen A und B aus (Bei Artikel 10030865, 10030866 nur eine Antenne). Richten
Sei die Antennen in einem rechten Winkel mit dem Empfänger aus.
4. Verbindung zum Audioausgang herstellen.
5. Einschalten des Mikrofons. Die Betriebslampe leuchtet auf.
Benutzung der Mikrofone
Inbetriebnahme des Handmikrofons
1. Schrauben Sie das Gehäuse des Batteriefachs gegen den Uhrzeigersinn auf. Legen Sie eine 9-VBlockbatterie ein.
2. Stellen Sie den Schalter in die Position ON. Die Signallampe leuchtet auf. Wenn die Lampe nicht
aueuchtet, überprüfen Sie die Polarität der eingelegten Batterie oder überprüfen Sie den Ladestand der Batterie.
Hinweis: Die Standby-Funktion bendet sich beim Ein/Aus-Schalter zwischen ON und OFF. Im Standby-
Status ist das Mikrofon immer noch unter Strom, aber es nimmt keinen Ton auf.
3. Nehmen Sie die Batterie aus dem Mikrofon, wenn Sie das System länger nicht benutzen.
daeh daeh nee neercs rcs pmal pmal rerewwooPP
yyb-dnats b-dnats
esuoh esuoh cim cim
FFO FFO N NOO
rer
evvooc c yyrerettttabab
Mikrofongrill
Betriebslampe
ein aus
Gehäuse
Standby
Batteriefachdeckel
Page 8
8
Inbetriebnahme des Headsets
(nur die Modelle 10030866, 10030869, 10030872)
1. Legen Sie zwei 1,5-V- Batterien ein. Beachten Sie die richtige Polarität.
2. Stecken Sie einen 1,5-mm-Stecker fest in die Steckdose.
3. Stellen Sie den Schalter in die Position ON. Die Signallampe leuchtet auf. Wenn die Lampe
nicht aueuchtet, überprüfen Sie die Polarität der eingelegten Batterie oder überprüfen Sie den
Ladestand der Batterie. Wenn die Lampe blinkt, weist die Batterie einen niedrigen Ladestand auf.
Setzen Sie in dem Fall eine neue Batterie ein.
4. Stellen Sie den Lautstärkeregler.
5. Nehmen Sie die Batterie heraus, wenn Sie das Gerät für längere Zeit nicht benutzen.
Page 9
9
Hinweise zur Entsorgung
Zulassung
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten
Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den
Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die
Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen
und nicht mit dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie
sich über die örtlichen Bestimmungen zur gesonderten Entsorgung von Batterien. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmen-
schen vor negativen Konsequenzen.
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
1999/5/EG (R&TTE)
2011/65/EU (RoHS)
Das Funk-Mikrofonsystem wurde gemäß den europäischen Standards EN 300422-1 V1.3.2, EN
300422-2 V1.2.2, EN 301489-9-1 V1.9.1, EN 301489-9-1 V1.4.1 und EN 60065: 2002+A1, EN
60065: 2006+A11, EN 60065: 2008+A2: 2010, EN 62479: 2010 geprüft. Dieses Produkt entspricht somit der R&TTE-Richtlinie der Europäischen Union und benötigt deshalb keine EinzelEG- Baumusterprüfung jedes Mitgliedslandes. Die Prüfstelle ist
Diese Funkanlage entspricht der Geräteklasse 2 und benötigt eine Einzelfrequenzzuteilung für
den Betrieb in der Bundesrepublik Deutschland. Die Formulare für die Frequenzzuteilung nden
Sie im Internet auf der Webseite der Bundesnetzagentur: www.bundesnetzagentur.de.
Auch für den Betrieb in einem anderen Land kann es notwendig sein, eine Zulassung bei den
nationalen Behörden zu beantragen.
Page 10
10
Items
Item number Name
10030865 1-CH receiver + 1 handset
10030866 1-CH receiver + 1 headset
10030867 2-CH receiver + 2 handheld silver
10030868 2-CH receiver + 2 Handlheld
10030869 2-CH receiver +2 Headset
10030872 2-CH receiver + 1 Handheld + 1 Headset
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take care of the
following hints on installation and use to avoid technical damages. Any failure caused by ignoring the
items and cautions mentioned in the operation and installation instructions are not covered by our
warranty and any liability.
Page 11
11
Safety Instructions
Designated Use
• This device is for the transmission of speech and singing. It is solely designed and may only be used
for this purpose. It may only be used in the manner described in this manual.
• This appliance is not intended for use by persons (including children) with reduced physical, sensory
or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
• The microphone system includes microphones with an integrated transmitter, which serve wireless
transmission to the receiving unit. The systems operate within the VHF range (174 MHz - 230 MHz).
The transmission range is 50 m and depends on the local conditions. The appliance are designed
for indoor use only.
Safety Instructions
• Read the safety and operating guidance before using this product. Keep this instruction in a safe
place in order to use it again as a reference in the future.
• Pay attention to the warning on operating about this product.
• Please abide by all operating and using required.
• Do not place the product in a high moist and a high electronic magnetic place, or in a sunshine shines
directly and a high temperature surroundings. If do not use it for a long period, please put out the
Power plug. And withdraw the battery from the microphone at.
• Must put out the power plug before you clean this unit.
• Do not using the volatility gas,diluent liquid and other chemical medicine.
• Please use the accessories made by the manufacture factory or ones qualied by them.
• The power of this unit is only available to the standard on label listed,Please conrm whether it can
use in the voltage range in your zone.
• Do not maintain it by yourself. Maybe be shocked by the dangerous voltage when you open the
outer shell. Should be maintained by a qualied repairer. If some part need to be changed,should be
matched with the speciation of manufacture or used original one.
• Or causes by making re or other danger as shock.
• If the machine has broken down or worked with low function,please ask a professional repairer to
adjust if, but please do not open the outer shell to adjust is by yourself, should it by destroyed. Contact the customer support.
Page 12
12

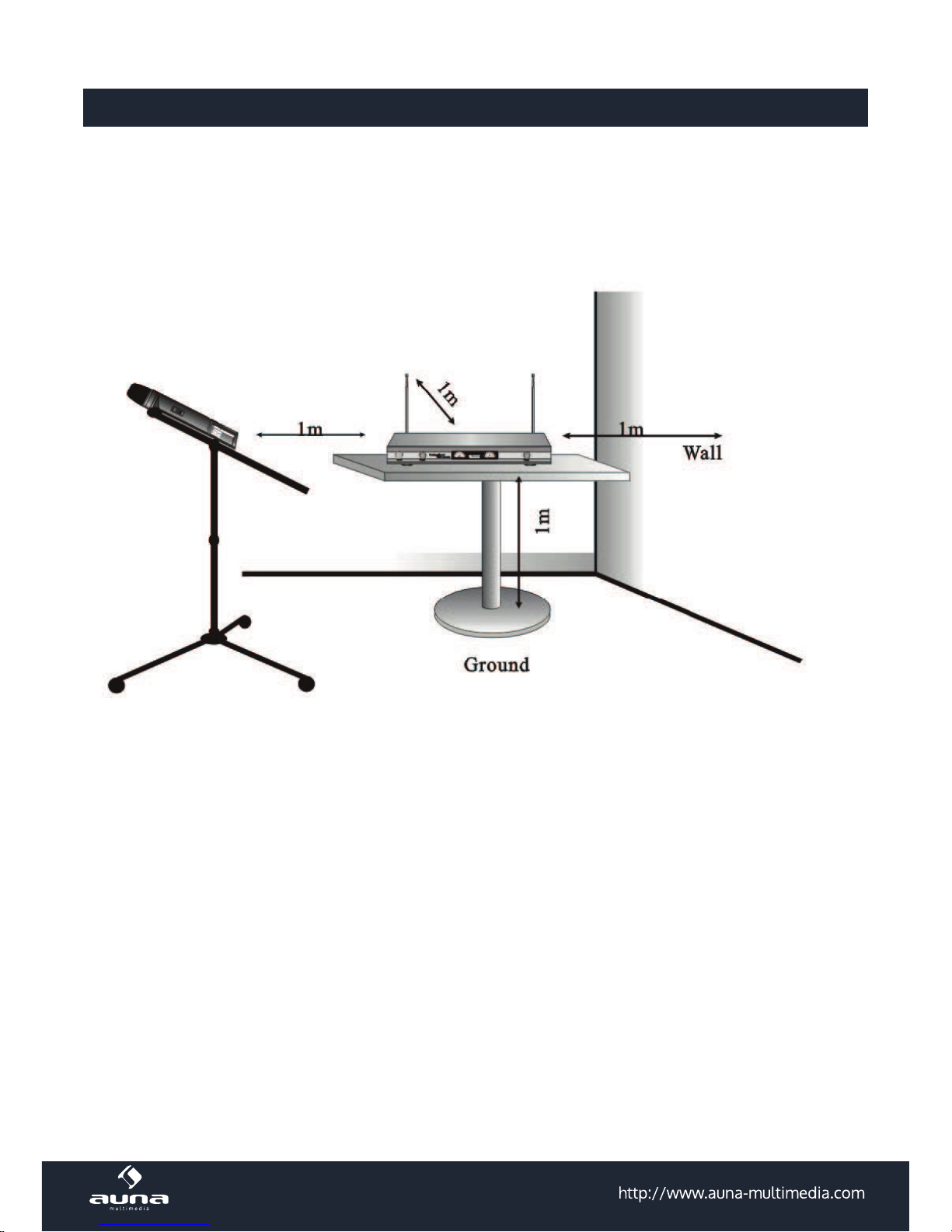

Placement
To achieve the best eect,the receiver must be 100 cm away from the ground The microphone is also
kept 100 cm apart from the antenna. In addition, do not use this system near computer or strong magnetic and noisy environment
Illustration for demonstration purposes only
Note:
1. The position of antenna inuences the eect of receiving so the straight line distance must be the
shortest from mic to receiver and no barriers between them.
2. Several receivers can be used at the same time. But match frequencies (contact the manufacturer
or dealer).
Page 13
13
Device Description
ON/OFF switch
Antenna
Mic volume
Power socket
Audio OUT
1-channel receiver
(Item numbers 10030865, 10030866)
LED
Mic
Page 14
14
ON/OFF switch
Antenna
Volume
Channel A
CH A
OUT
CH B
OUT
Mixing
OUT
Volume
Channel B
2- Channel
(Item numbers 10030867, 10030868, 10030869, 10030872)
Power socket
LED
CH A
LED
CH B
Page 15
15
1. Put the power plug to the power socket and make sure power voltage should be 220V/50Hz
2. Put on the power switch,the power lamp will shine.
3. Pull out antenna A and B,adjust them to be 90 angle with the receiver.
4. Link of audio output
5. Turn on the microphone, the“signal lamp“shines. Volume can be controlled with the volume knob.
Do not connect with the power if don‘t use the system permanently
Microphone Operation
Handheld microphone operation
1. Unscrew the cover of battery case in counter-clock wise direction. Install the 9 V battery as below.
2. Put the switch to ON position, the signal lamp will shine at that time,if it dose not shine,please
check with the polarity of battery or test the power of battery.
Note: standby function is between ON and OFF of the power switch, standby status, the mic is still with
power, but it don`t pick up while can resist the noise.
3. Please take away the battery if you do not use the system permanently.
daeh daeh nee neercs rcs pmal pmal rerewwooPP
yyb-dnats b-dnats
esuoh esuoh cim cim
FFO FFO N NOO
rer
evvooc c yyrerettttabab
Page 16
16
Headset operation (only items 10030866, 10030869, 10030872)
1. Install 2 x 1.5V batteries correctly as below, check the polarity. It must be in the right direction.
2. Put the 3,5 screwed plug into socket and lock it tightly.
3. Put the switch to ON position,the signal lamp will shine at the time,if it does not light up, please
check with the polarity of the battery or test the power of battery if the lamp keeps ashing which
means the battery is being powerless.
4. Turn the volume control knob in the desired position.
5. Please take away the battery if you do not use the system permanently.
Page 17
17
Disposal Considerations
Approval
According to the European waste regulation 2012/19/EU this symbol on the product or on
its packaging indicates that this product may not be treated as household waste. Instead
it should be taken to the appropriate collection point for the recycling of electrical and
electronic equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of this product. For more
detailed information about recycling of this product, please contact your local council or
your household waste disposal service.
Your product contains batteries covered by the European Directive. 2006/66/EC, which
cannot be disposed of with normal household waste. Please check local rules on separate collection of batteries. The correct disposal of batteries helps prevent potentially
negative consequences on the environment and human health.
Producer: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin. Germany
This product is conform to the following European Directives:
1999/5/EC (R&TTE)
2011/65/EU (RoHS)
This wireless microphone system was tested in accordance with the European standards EN 300422-
1 V1.3.2, EN 300422-2 V1.2.2, EN 301489-9-1 V1.9.1, EN 301489-9-1 V1.4.1 and EN
60065: 2002+A1, EN 60065: 2006+A11, EN 60065: 2008+A2: 2010, EN 62479: 2010.
Consequently, this product adheres to the R&TTE directive of the European Union and does
not need an indivual EC type examination of every member state. The approval number is
The forms for the frequency assignment can be found on the website of the Federal Network Agency: www.bundesnetzagentur.de
In some countries, the operation of this wireless system needs to be approved by the national telecoms regulatory Network Agency
Loading...
