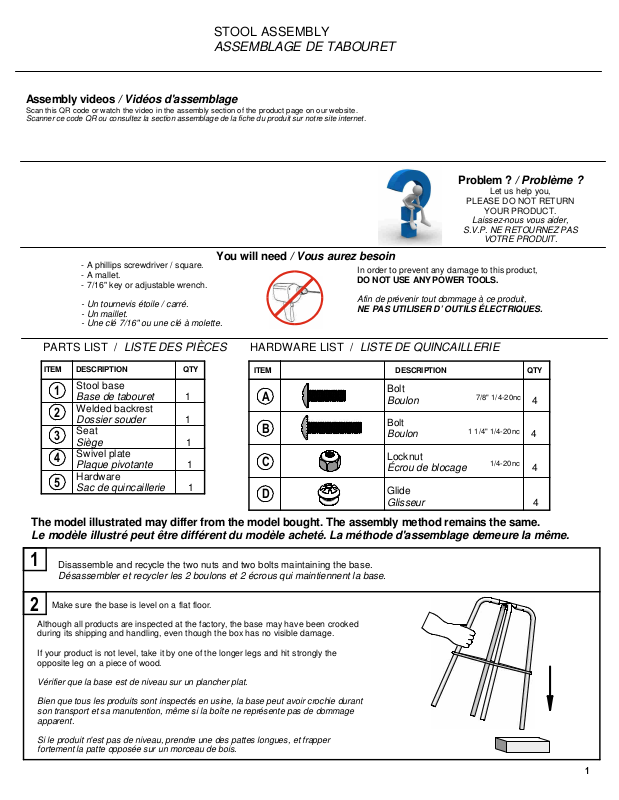

Page 1
STOOL ASSEMBLY
ASSEMBLAGE DE TABOURET
Assembly videos / Vidéos d'assemblage
Scan this QR code or watch the video in the assembly section of the product page on our website.
Scanner ce code QR ou consultez la section assemblage de la fiche du produit sur notre site internet.
Problem ? / Problème ?
Let us help you,
PLEASE DO NOT RETURN
YOUR PRODUCT.
Laissez-nous vous aider,
S.V.P. NE RETOURNEZ PAS
VOTRE PRODUIT.
- A phillips screwdriver / square.
- A mallet.
- 7/16" key or adjustable wrench.
- Un tournevis étoile / carré.
- Un maillet.
- Une clé 7/16" ou une clé à molette.
PARTS LIST /
ITEM DESCRIPTION QTY
Stool base
1
Base de tabouret
Welded backrest
2
Dossier souder
Seat
3
Siège
Swivel plate
4
Plaque pivotante
Hardware
5
Sac de quincaillerie
LISTE DES PIÈCES
1
1
1
1
1
HARDWARE LIST /
ITEM DESCRIPTION QTY
A
B
C
D
In order to prevent any damage to this product,
DO NOT USE ANY POWER TOOLS.
Afin de prévenir tout dommage à ce produit,
NE PAS UTILISER D’ OUTILS ÉLECTRIQUES.
LISTE DE QUINCAILLERIE
Bolt
Boulon
Bolt
Boulon
Locknut
4
4
Écrou de blocage
Glide
Glisseur
7/8" 1/4-20nc
1 1/4" 1/4-20nc
1/4-20nc
4
4
The model illustrated may differ from the model bought. The assembly method remains the same.
Le modèle illustré peut être différent du modèle acheté. La méthode d'assemblage demeure la même.
You will need / Vous aurez besoin
1
Disassemble and recycle the two nuts and two bolts maintaining the base.
Désassembler et recycler les 2 boulons et 2 écrous qui maintiennent la base.
Make sure the base is level on a flat floor.
2
Although all products are inspected at the factory, the base may have been crooked
during its shipping and handling, even though the box has no visible damage.
If your product is not level, take it by one of the longer legs and hit strongly the
opposite leg on a piece of wood.
Vérifier que la base est de niveau sur un plancher plat.
Bien que tous les produits sont inspectés en usine, la base peut avoir crochie durant
son transport et sa manutention, même si la boîte ne représente pas de dommage
apparent.
Si le produit n'est pas de niveau, prendre une des pattes longues, et frapper
fortement la patte opposée sur un morceau de bois.
1
Page 2
3
4 X
4
In order to protect certain floor coverings, we suggest you to use
self-adhesive felts under legs.
Afin de protéger certains revêtement de plancher, nous
suggérons d’utiliser des feutres autocollants sous les pattes.
D
1
C
45°
4
4 X
4 X
Screw lightly four bolts.
5
Visser légèrement les quatre boulons.
A
4
4 X
Screw tightly.
Serrer fermement.
1
3
2
4
1
B
Apply pressure to the rear of the
6
seat and screw firmly.
Appliquer une pression vers l'arrière
sur le siège et visser fermement.
A
WARNING
MISE EN GARDE
Due to their height and to the movement of the swivel, barstools must be used with caution to prevent falls and injuries.
Children should not be left unsupervised sitting on stools or near stools. Periodically inspect your stool and tighten all screws,
nuts and bolts.
Étant donné leur hauteur et le mouvement de la plaque pivotante, des tabourets doivent être utilisés avec précaution, pour
prévenir des chutes et des blessures. Les enfants ne doivent pas être laissés sans surveillance sur ou près des tabourets.
Inspectez périodiquement votre tabouret et resserrer les vis, boulons et écrous.
SAFETY INSTRUCTIONS
MISE EN GARDE INSTRUCTIONS DE SÉCURITÉ
2
