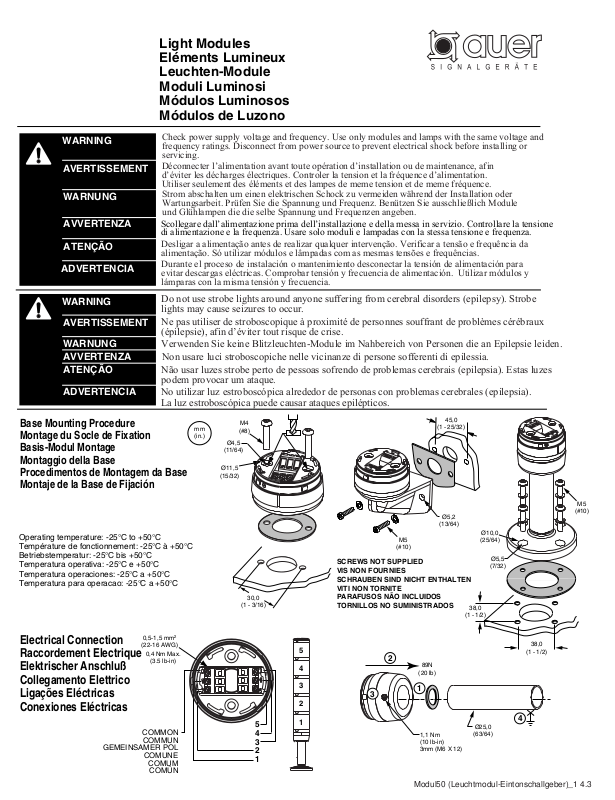

Light Modules
Eléments Lumineux
Leuchten-Module
Moduli Luminosi
Módulos Luminosos
Módulos de Luzono
WARNING
Check power supply voltage and frequency. Use only modules and lamps with the same voltage and
frequency ratings. Disconnect from power source to prevent electrical shock before installing or
servicing.
AVERTISSEMENT
Déconnecter l’alimentation avant toute opération d’installation ou de maintenance, afin
d’éviter les décharges électriques. Controler la tension et la fréquence d’alimentation.
Utiliser seulement des éléments et des lampes de meme tension et de meme fréquence.
WARNUNG
Strom abschalten um einen elektrischen Schock zu vermeiden während der Installation oder
Wartungsarbeit. Prüfen Sie die Spannung und Frequenz. Benützen Sie ausschließlich Module
und Glühlampen die die selbe Spannung und Frequenzen angeben.
AVVERTENZA
ATENÇÃO
ADVERTENCIA
Scollegare dall’alimentazione prima dell’installazione e della messa in servizio. Controllare la tensione
di alimentazione e la frequenza. Usare solo moduli e lampadas con la stessa tensione e frequenza.
Desligar a alimentação antes de realizar qualquer intervenção. Verificar a tensão e frequência da
alimentação. Só utilizar módulos e lâmpadas com as mesmas tensões e frequências.
Durante el proceso de instalación o mantenimiento desconectar la tensión de alimentación para
evitar descargas eléctricas. Comprobar tensión y frecuencia de alimentación. Utilizar módulos y
lámparas con la misma tensión y frecuencia.
WARNING
AVERTISSEMENT
Do not use strobe lights around anyone suffering from cerebral disorders (epilepsy). Strobe
lights may cause seizures to occur.
Ne pas utiliser de stroboscopique à proximité de personnes souffrant de problèmes cérébraux
(épilepsie), afin d’éviter tout risque de crise.
WARNUNG
AVVERTENZA
ATENÇÃO
Verwenden Sie keine Blitzleuchten-Module im Nahbereich von Personen die an Epilepsie leiden.
Non usare luci stroboscopiche nelle vicinanze di persone sofferenti di epilessia.
Não usar luzes strobe perto de pessoas sofrendo de problemas cerebrais (epilepsia). Estas luzes
podem provocar um ataque.
ADVERTENCIA
No utilizar luz estroboscópica alrededor de personas con problemas cerebrales (epilepsia).
La luz estroboscópica puede causar ataques epilépticos.
Base Mounting Procedure
Montage du Socle de Fixation
Basis-Modul Montage
Montaggio della Base
Procedimentos de Montagem da Base
Montaje de la Base de Fijación
mm
(in.)
Ø4,5
(11/64)
Ø11,5
(15/32)
M4
(#8)
45,0
(1 - 25/32)
Operating temperature: -25°C to +50°C
Température de fonctionnement: -25°C à +50°C
Betriebstemperatur: -25°C bis +50°C
Temperatura operativa: -25°C e +50°C
Temperatura operaciones: -25°C a +50°C
Temperatura para operacao: -25°C a +50°C
0,4 Nm Max.
(3.5 lb-in)
2
Electrical Connection
Raccordement Electrique
Elektrischer Anschluß
0,5-1,5 mm
(22-16 AWG)
Collegamento Elettrico
Ligações Eléctricas
Conexiones Eléctricas
COMMON
GEMEINSAMER POL
COMMUN
COMUNE
COMUM
COMÚN
30,0
(1 - 3/16)
5
4
3
2
1
M5
Ø5,2
(13/64)
M5
(#10)
SCREWS NOT SUPPLIED
VIS NON FOURNIES
SCHRAUBEN SIND NICHT ENTHALTEN
VITI NON TORNITE
PARAFUSOS NÃO INCLUIDOS
TORNILLOS NO SUMINISTRADOS
5
4
3
2
1
2
3
89N
(20 lb)
1
1,1 Nm
(10 lb-in)
3mm (M6 X 12)
38,0
(1 - 1/2)
Ø25,0
(63/64)
Ø10,0
(25/64)
Ø5,5
(7/32)
4
38,0
(1 - 1/2)
(#10)
Modul50 (Leuchtmodul-Eintonschallgeber)_1 4.3
Page 2

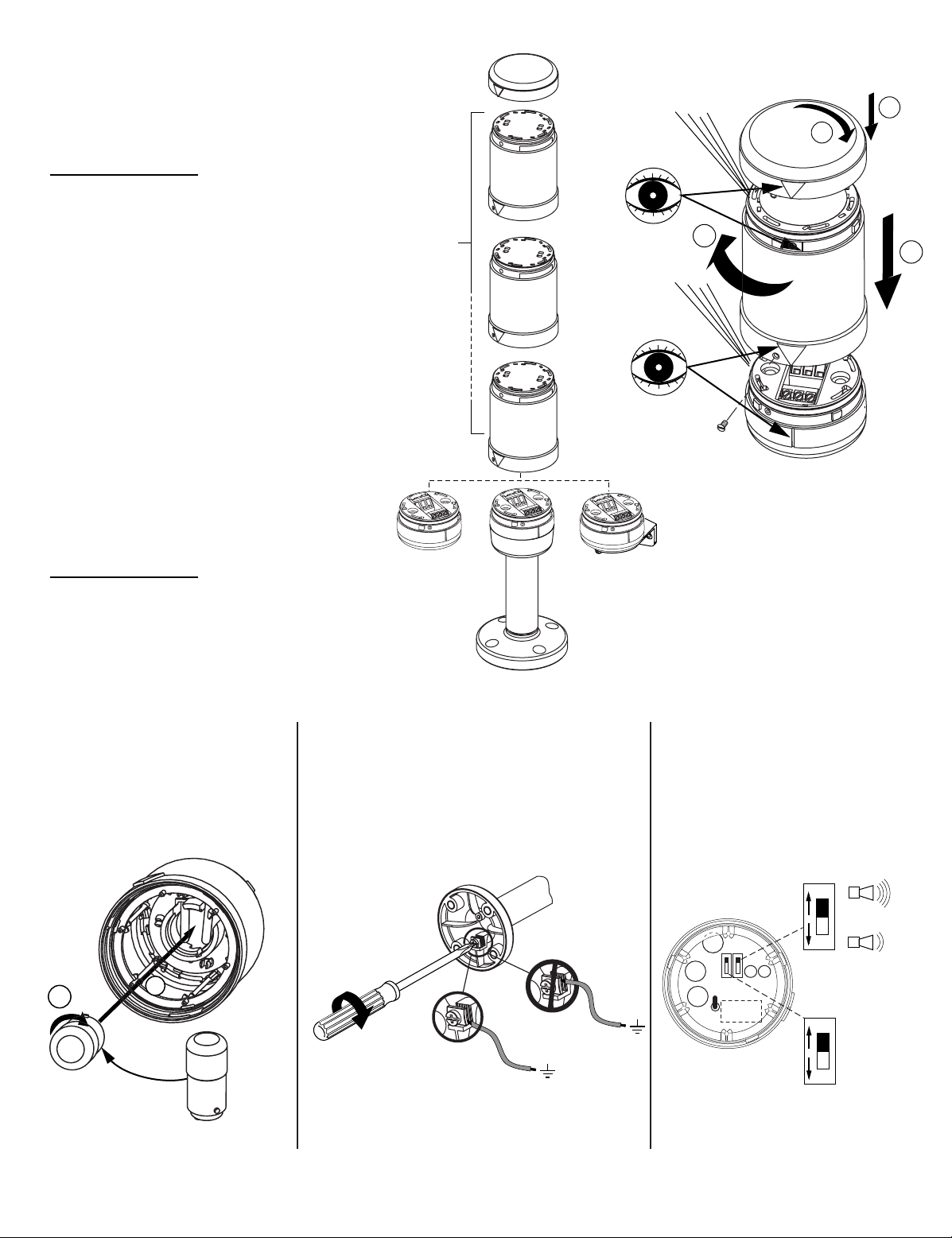

Module and Cap Mounting Procedure
Montage de L’élément et du Couvercle
Modul und Kappe Montage
Procedura di Montaggio del Modulo e del Calotta
Procedimento de Montagem do Módulo e da Cobertura
Procedimiento de Montaje de Módulo y Cubierta
FOR USE ON A FLAT
SURFACE OF INDICATED
TYPE ENCLOSURE
À UTILISER SUR UNE
SURFACE PLANE DE
L'ENCEINTE DU TYPE INDIQUÉ
ZUR VERWENDUNG AUF
EINER FLACHEN OBERFLÄCHE
DES ANGEGEBENEN
GEHÄUSETYPS
DA UTILIZZARE SU UNA
SUPERFICIE PIANA DEL
TIPO DI CUSTODIA INDICATO
PARA USO SOBRE LA
SUPERFICIE PLANA DE
UN ENVOLVENTE DEL
TIPO INDICADO
PARA USO EM SUPERFÍCIE
PLANA NO TIPO DE
PROTEÇÃO INDICADA
5
MAX.
CLIC
CLIC
3
4
2
1
SCREWS NOT SUPPLIED
VIS NON FOURNIES
SCHRAUBEN SIND NICHT ENTHALTEN
VITI NON TORNITE
PARAFUSOS NÃO INCLUIDOS
TORNILLOS NO SUMINISTRADOS
Lamp Installation
Installation de la Lampe
Glühlampen-Montage
Installazione della Lampada
Montagem da Lâmpada
Instalación de la Lámpara
2
1
19mm
BA15d
max 7W
Metal Foot Grounding
Connecteur de Masse de l'embase en Métal
Metallfußerdung
Fondazione Metallica
Suporte con pie Métalico
Fondação do pé de Metal
2.5 mm
(14 AWG)
2
1.7 Nm
(15 lb.-in.)
2.5 mm
(14 AWG)
Piezo Single Tone Module
Module à Signal Unique Piezo
Piezo-Einzelton Module
Modulo a Tono Singolo Piezo
Módulo Piezo de Tono Único
Módulo Piezo de Tom Único
ON
ON
2
ON
1
CONTINUOUS TONE
SIGNAL CONTINU
DAUERTON
CONTINUA
SOM CONTÍNUO
ON
TONO CONTÍNUO
1
PULSING TONE
SIGNAL A IMPULSIONS
PULSIERENTER TON
PULSANTE
SOM PULSANTE
TONO PULSANTE
