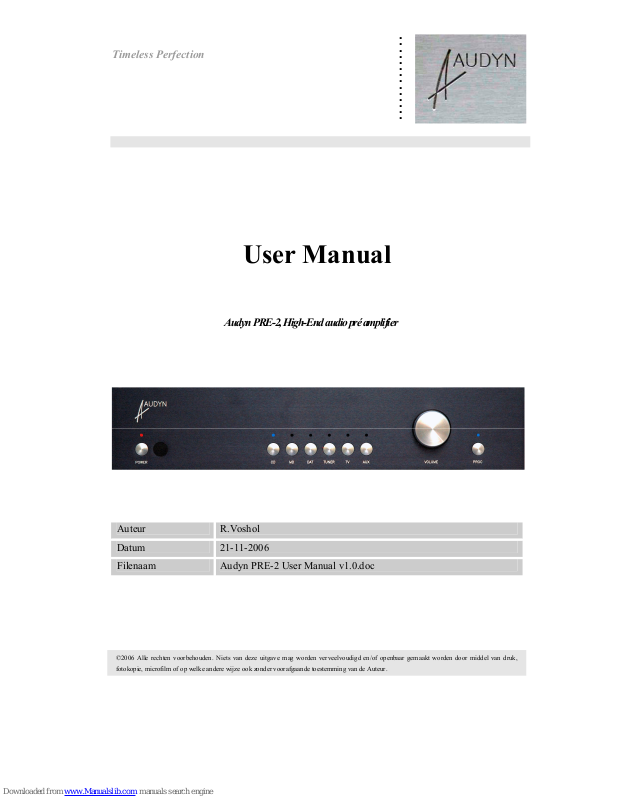

Timeless Perfection
User Manual
Audyn PRE-2, High-End audio pré amplifier
Auteur R.Voshol
Datum 21-11-2006
Filenaam Audyn PRE-2 User Manual v1.0.doc
©2006 Alle rechten voorbehouden. Niets van deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt worden door middel van druk,
fotokopie, microfilm of op welke andere wijze ook zonder voorafgaande toestemming van de Auteur.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
2/21
RuVox ®
Inhoudsopgave
1. INLEIDING ......................................................................................................................................... 4
1.1 V
OORVERSTERKER
........................................................................................................................ 5
1.2 P
ROCESSING
................................................................................................................................... 6
1.3 V
OEDING
....................................................................................................................................... 6
1.4 O
PTIES
........................................................................................................................................... 6
2. EIGENSCHAPPEN ‘AUDYN PRE-2’ .............................................................................................. 7
3. SPECIFICATIES AUDYN PRE-2..................................................................................................... 8
4. VEILIGHEID INSTRUCTIES......................................................................................................... 10
4.1 W
AARSCHUWING
......................................................................................................................... 10
5. AANSLUITINGEN ........................................................................................................................... 11
5.1 O
PMERKINGEN
............................................................................................................................. 11
5.2 A
ANSLUITPANEEL
........................................................................................................................ 12
5.3 A
ANSLUITGEGEVENS
................................................................................................................... 13
5.4 A
ANSLUITSCHEMA
....................................................................................................................... 14
6. BEDIENING AUDYN PRE-2...........................................................................................................15
6.1 AAN/
UIT
....................................................................................................................................... 15
6.2 I
NGANGSKEUZE
............................................................................................................................ 16
6.3 I
NSTELLINGEN
............................................................................................................................. 17
6.4 V
OLUMEREGELAAR
..................................................................................................................... 17
6.5 P
ROCESSOR
.................................................................................................................................. 17
7. AFSTANDSBEDIENING ................................................................................................................. 18
8. CONFIGURATIE FORMULIER.................................................................................................... 19
9. AUDYN PRODUCTLIJN................................................................................................................. 20
10. REFERENTIES............................................................................................................................. 21
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
3/21
RuVox ®
Document historie
Versie Datum Auteur Omschrijving
v1.0 21-11-2006 R.Voshol 1e uitgave
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
4/21
RuVox ®
1. Inleiding
De PRE-2 is een high-end stereo voorversterker uit de Audyn lijn.
De metalen behuizing, vervaardigd uit 1,5 mm dik gegalvaniseerd staalplaat fungeert
als stabiele basis voor de diverse elektronica printen en beschermt de elektronische
schakelingen tegen elektromagnetische en hoogfrequente storingen. Het 10 mm dik
geanodiseerd frontpaneel geeft het product een state-of-the-art aanzien en is
verkrijgbaar in de kleuren geborsteld zilver of zwart. Alle connectoren zijn zwaar
verguld uitgevoerd.
Om aardlussen tegen te gaan zijn alle connectoren geïsoleerd van het chassis
gemonteerd.
De versterker wordt door middel van een los bijgeleverde kabel van netspanning
voorzien. De los bijgeleverde kabel geeft de gebruiker de mogelijkheid een ander
top-of-the-range netkabel toe te passen.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
5/21
RuVox ®
1.1 Voorversterker
De ingangskeuze is geheel relais gestuurd. Het voordeel hiervan is, dat het
audiosignaal zo dicht mogelijk bij de ingang kan worden geschakeld. Het signaal
doorloopt derhalve een korte weg door de voorversterker zodat zo min mogelijk
storing op het audiosignaal terecht komt. De gebruikte relais zijn luchtdicht, zodat
corrosie geen kans krijgt de kontakten te vervuilen en de geluidskwaliteit ook op
lange termijn gewaarborgd blijft.
De voedingsspanning voor het audiodeel wordt discreet gestabiliseerd, waarbij elke
lijnversterker nog eens van een aparte voedingsstabilisatie is voorzien. Dankzij deze
gescheiden opzet is overspraak via voedingslijnen uitgesloten.
De volumeregeling geschiedt door een potentiometer welke via een analoog naar
digitaal omzetter een weerstand laddernetwerk instelt. Hiermee blijven uitstekende
klankeigenschappen en een perfecte gelijkloop tussen de kanalen gewaarborgd.
De
lijnversterker van de PRE-2 is modulair opgebouwd rondom twee ‘Low Noise
Precision Operational Amplifiers’ OPA27 van Burr-Brown.
De lijnversterker module bestaat per kanaal uit twee trappen:
o Een ingangsversterker,
o Een uitgangsbuffer.
De buffertrap zorgt voor een lage uitgangsimpedantie en levert voldoende stroom
voor het aansturen van de eindversterker of externe processor.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
6/21
RuVox ®
1.2 Processing
De PRE-2 kan in de processing [PROC] mode gezet worden. Dit houdt in dat de
voor- en eind- versterker van elkaar worden losgekoppeld. Hierbij wordt de uitgang
van de voorversterker en de ingang van de eindversterker naar buiten gebracht. Dit
opent de mogelijkheid om tussen de voor- en eind- versterker een audio processor of
audio equalizer te plaatsen.
1.3 Voeding
De PRE-2 is voorzien van een overgedimensioneerde voeding bestaande uit een
volledig geïsoleerde 15 VA ringkern transformator, ultrasnelle gelijkrichter diodes
en hoge kwaliteits CapXon condensatoren met een totale capaciteit van 10.000 µF.
De voeding levert hiermee ruim voldoende vermogen voor de electronica printen.
1.4 Opties
Voor de PRE-2 zijn de volgende opties verkrijgbaar:
• Een afstandsbediening in de zelfde kleurstelling als het frontpaneel,
• Een discreet met transistoren opgebouwde lijnversterker module,
• Een phono-ingang in de vorm van een discreet opgebouwde phono
voorversterker welke als insteekmodule op de moederprint geplaatst wordt.
De phono voorversterker heeft de volgende eigenschappen:
o Geschikt voor MM als MC elementen,
o Versterking d.m.v. dipswitches (16-voudig) instelbaar,
o Impedantie d.m.v. dipswitches (16-voudig) instelbaar,
o Ingangscapaciteit d.m.v. dipswitches (4-voudig) instelbaar.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
7/21
RuVox ®
2. Eigenschappen ‘Audyn PRE-2’
• Geïntegreerde High-End Stereo voorversterker,
• Muzikale performance bij een zeer lage vervorming,
• Volledig analoge signaalverwerking,
• Audio processor aansluitmogelijkheid,
• Frontplaat in zilver of zwart geborsteld,
• Optionele afstandsbediening voor ingangskeuze, volume en stand-by,
• Luchtdichte goudcontact relais in schakel- en muting circuits,
• Vergulde stereo (RCA cinch) in- en uitgangsbussen voor:
o 6 ingangen (L+R),
o recorder uitgang (L+R),
o 2 voorversterker uitgangen (L+R),
o processor uitgang (L+R),
o processor ingang (L+R),
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
8/21
RuVox ®
3. Specificaties Audyn PRE-2
Algemeen Specificatie
• Wettelijke regelgeving
Conform de gestelde eisen
voor CE markering en ROHS
• Kleurstelling kast
Mat zwart
• Kleurstelling front
Geborsteld aluminium in zilver
of zwart
• Gewicht
7 Kg
• Maten b x h x d
440 x 88(#95) x 375 mm
(# incl. voet)
Voorversterker Specificatie
• Versterker kanalen
2 (stereo)
• Ingangsimpedantie
47 K Ohm typ.
• Bandbreedte
DC -140 KHz / -3dB
• Vervorming THD* bij 1V/ 1KHz
< 0,0052 %
• Vervorming TIM* bij 1V/ 50 Hz/ 7KHz, 4:1
< 0,0040 %
• Uitgangsimpedantie
1 Ohm (I max. = 30mA)
• Uitgangsspanning voor maximaal
uitgangsvermogen aan de
luidsprekerklemmen
600 mV eff.
• Uitgangspanning maximaal in de PROC mode
7 V eff.
• Versterking per kanaal
+10 dB
• Versterking recorderkanaal
-5 dB
• Signaal / ruis verhouding
-109 dB (bij maximum
uitgangsignaal)
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
9/21
RuVox ®
Voorversterker (vervolg) Specificatie
• Ingangen / aansluitingen
6 / 2 kanaal cinch
• Uitgangen / aansluitingen
2 / 2 kanaal cinch
• Processor uitgangen
1 / 2 kanaal cinch
• Recorder uitgangen
1 / 2 kanaal cinch
• Recorder niveau
ingangsniveau - 5 dB
• Fasedraaing in / uit
0º voor alle kanalen
• Snelheid (Slew rate)
24 V/ µS
• Bereik volumeregeling
64dB (plus mute) verdeeld in
stappen van 2 tot 4 dB
Voeding Specificatie
• Netspanning
115 V AC / 230 V AC
Intern instelbaar
• Netspanningfrequentie
45 Hz ~ 66 Hz
• Netzekering
0,5 Amp ET
• Maximum opgenomen vermogen
5 VA
• Opgenomen vermogen in stand-by
2 VA
Noot*: THD = Total Harmonic Distortion
TIM = Transient Intermodulation Distortion
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
10/21
RuVox ®
4. Veiligheid instructies
4.1 Waarschuwing
o Om het risico op brand of elektrische schokken te vermijden, mag u dit toestel
niet blootstellen aan regen of vocht.
o Ter voorkoming van elektrische schokken, de bovenafdekking van de versterker
niet openen. Mocht zich een probleem voordoen, neem dan contact op met uw
Audyn dealer.
o Steek geen metalen voorwerpen en mors geen vloeistof in de versterker.
Elektrische schokken of slechte werking kunnen hiervan het gevolg zijn.
o Beschadig of vervorm het netsnoer niet. Als het beschadigd of vervormd wordt,
kunnen elektrische schokken of slechte werking door gebruik van het snoer
worden veroorzaakt. Trek het snoer altijd met de stekker uit het stopcontact c.q.
versterker en nooit aan het snoer zelf.
o Dek de ventilatie openingen aan de onder en bovenkant van de versterker niet
af. Zorg voor voldoende ventilatie wanneer de versterker in een meubel wordt
geplaatst. Onvoldoende ventilatie kan oververhitting van de versterker tot
gevolg hebben. Slechte werking of het defect raken van de versterker kan hier
het gevolg van zijn.
o Reinig de versterker niet met water of chemische oplosmiddelen. Gebruik
hiervoor een schone droge doek.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
11/21
RuVox ®
5. Aansluitingen
5.1 Opmerkingen
o Lees de gebruiksaanwijzing van alle aan te sluiten componenten voordat u de
aansluitingen tot stand brengt.
o Sluit het netsnoer pas aan nadat alle overige aansluitingen tot stand zijn
gebracht.
o Als bij het aansluiten de netspanning is ingeschakeld, kunnen er geluiden
optreden die de luidsprekers kunnen beschadigen.
o Zorg ervoor dat de linker en rechter kanalen op de juiste wijze worden
aangesloten: L (links) op L, R (rechts) op R.
o Bind het netsnoer niet samen met de andere aansluitsnoeren, er kunnen hierdoor
bijgeluiden optreden.
o Bind de luidsprekersnoeren niet samen met de andere aansluitsnoeren, er
kunnen hierdoor bijgeluiden optreden.
o Gebruik goede kwaliteit verbindingskabels met vergulde cinch connectoren
welke goed klemmend op de aansluitbussen van de apparatuur aangesloten
kunnen worden.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
12/21
RuVox ®
5.2 Aansluitpaneel
Op het achterpaneel van de Audyn PRE-2 bevinden zich de volgende aansluitingen:
o Processor in en outputs,
o Recorder, Pre 1 en Pre 2 outputs,
o Line level inputs,
o AC power.
In de volgende paragraaf worden deze aansluitingen nader gespecificeerd.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
13/21
RuVox ®
5.3 Aansluitgegevens
Processor output
o L (Witte Bus) Processor uitgang Links
o R (Rode Bus) Processor uitgang Rechts
Processor input
o L (Witte Bus) Processor ingang Links
o R (Rode Bus) Processor ingang Rechts
Pre-1 output
o L (Witte Bus) Voorversterker uitgang 1 Links
o R (Rode Bus) Voorversterker uitgang 1 Rechts
Pre-2 output
o L (Witte Bus) Voorversterker uitgang 2 Links
o R (Rode Bus) Voorversterker uitgang 2 Rechts
Recorder output
o L (Witte Bus) Recorder uitgang Links
o R (Rode Bus) Recorder uitgang Rechts
Line level inputs
CD
o L (Witte Bus) CD ingang Links
o R (Rode Bus) CD ingang Rechts
MD
o L (Witte Bus) MD ingang Links
o R (Rode Bus) MD ingang Rechts
DAT
o L (Witte Bus) DAT ingang Links
o R (Rode Bus) DAT ingang Rechts
TUNER
o L (Witte Bus) TUNER ingang Links
o R (Rode Bus) TUNER ingang Rechts
TV
o L (Witte Bus) TV ingang Links
o R (Rode Bus) TV ingang Rechts
AUX
o L (Witte Bus) AUX ingang Links
o R (Rode Bus) AUX ingang Rechts
AC power (3 polige IEC aansluiting)
o L Netspanning (Line)
o E Aarde (Earth)
o N Netspanning (Neutral)
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
14/21
RuVox ®
5.4 Aansluitschema
Onderstaande tekening geeft weer hoe de Audyn PRE-2 aangesloten kan worden.
Hoe een en ander uiteindelijk wordt aangesloten is afhankelijk van uw configuratie.
CD speler
MD speler
DAT recorder
Televisie
Audyn PRE-2
Audio Processor
Optioneel aansluitbare
apparatuur
MP3 speler/ iPod
230V AC
Tuner
DAT recorder
MD speler
CD speler
CD
DAT
MD
TV
REC OUT
PROC OUT
PROC IN
PRE 1 OUT
AUX
L
R
L
R
L
R
L
R
L
R
L
R
L
R
LR
L
R
L
R
L
R
L
R
LRLRLR
LRLRLR
Luidsprekers
Eindversterker
L
R
L
R
L
R
R
L
TUNER
Eindversterker
LR
LR
PRE 2 OUT
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
15/21
RuVox ®
6. Bediening Audyn PRE-2
6.1 Aan/uit
De voorversterker van de ‘Audyn PRE-2’ staat altijd onder spanning. In de stand-by
stand wordt alleen de ingangskeuze Led en het ingangsrelais uitgeschakeld.
Functie Omschrijving
o Power Led Brand continue in de stand-by stand.
Dooft bij power on.
o Power toets Activeert de ingangskeuze.
Ingangskeuze Led licht op (blauw).
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
16/21
RuVox ®
6.2 Ingangskeuze
Info Led’s:
o Blauw Led van de geselecteerde ingang licht op.
Ingangskeuze: Bronnen:
o CD Geschikt voor CD speler met 2 analoge audio uitgangen.
o MD Geschikt voor MD speler met 2 analoge audio uitgangen.
o DAT Geschikt voor DAT recorder met 2 analoge audio in- en
uit- gangen (via rec-out).
o TUNER Geschikt voor een TUNER met 2 analoge audio
uitgangen.
o TV Geschikt voor TV toestel met 2 analoge audio uitgangen.
o AUX Geschikt voor overige apparatuur met 2 analoge audio
uitgangen.
Noot: Gezien alle ingangen identiek aan elkaar zijn kunnen andere dan aangegeven toestellen ook op
de PRE-2 worden aangesloten
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
17/21
RuVox ®
6.3 Instellingen
6.4 Volumeregelaar
Functie Omschrijving
Volume regelaar Regelt het volume in 34 logaritmische stappen
• Stap 0 = mute
• Stap 34 = volume maximaal
6.5 Processor
Functie Omschrijving
PROC o Mogelijkheid tot tussenschakelen van een externe
signaalverwerkingseenheid zoals een audio
equalizer.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
18/21
RuVox ®
7. Afstandsbediening
Met de Audyn afstandsbediening kunnen de volgende functies remote worden
bediend:
o P
Power On / Stand-by
o +
Volume ‘harder’
o -
Volume ‘zachter’
o 1
CD bron keuze
o 2
MD bron keuze
o 3
DAT bron keuze
o 4
TUNER bron keuze
o 5
TV bron keuze
o 6
AUX bron keuze
o 7
Geen functie
o 8
Geen functie
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
19/21
RuVox ®
8. Configuratie formulier
Onderstaand formulier biedt de gebruiker de mogelijkheid om alle op de PRE-2
aangesloten apparatuur te registreren.
Persoonlijke gegevens
Naam
Datum
Serienummer PRE-2
Aangesloten apparatuur
CD
o Merk/ type
o Serienummer
MD
o Merk/ type
o Serienummer
DAT
o Merk/ type
o Serienummer
TUNER
o Merk/ type
o Serienummer
TV
o Merk/ type
o Serienummer
AUX
o Merk/ type
o Serienummer
PROC
o Merk/ type
o Serienummer
PRE -1 OUTPUT
o Merk/ type
o Serienummer
PRE -2 OUTPUT
o Merk/ type
o Serienummer
LUIDSPREKERS
o Merk/ type
o Serienummer (L)
o Serienummer (R)
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
20/21
RuVox ®
9. Audyn productlijn
COM-2 (geintegreerde 2 kanaals versterker)
COM-6 (geintegreerde 6 kanaals versterker) Afstandsbediening
PRE-2 (2 kanaals voorversterker)
PRE-6 (6 kanaals voorversterker)
AMP-200 (2 kanaals eindversterker)
AMP-300 (3 kanaals eindversterker)
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn PRE-2 User Manual v1.0.doc
21/21
RuVox ®
10. Referenties
Audyn http://www.audyn.com
HiFi.nl http://www.hifi.nl/recensies.php?id=2723
RuVox® http://www.ruvox.nl
Loading...
