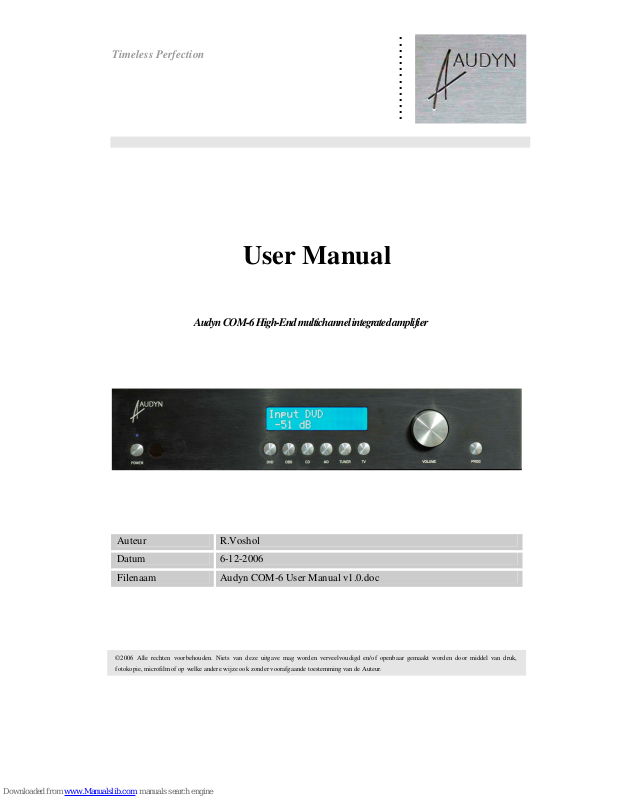

Timeless Perfection
User Manual
Audyn COM-6 High-End multichannel integrated amplifier
Auteur R.Voshol
Datum 6-12-2006
Filenaam Audyn COM-6 User Manual v1.0.doc
©2006 Alle rechten voorbehouden. Niets van deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt worden door middel van druk,
fotokopie, microfilm of op welke andere wijze ook zonder voorafgaande toestemming van de Auteur.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
2/26
RuVox ®
Inhoudsopgave
1. INLEIDING.......................................................................................................................................... 4
1.1 V
OORVERSTERKER
........................................................................................................................ 5
1.2 M
ICROCONTROLLER
...................................................................................................................... 5
1.3 V
OLUME REGELING
........................................................................................................................ 6
1.4 E
INDVERSTERKER
.......................................................................................................................... 6
1.5 V
OEDING
........................................................................................................................................ 6
1.6 O
PTIES
........................................................................................................................................... 6
2. EIGENSCHAPPEN ‘AUDYN COM-6’ ............................................................................................. 7
3. SPECIFICATIES AUDYN COM-6.................................................................................................... 8
4. VEILIGHEID INSTRUCTIES ......................................................................................................... 11
4.1 W
AARSCHUWING
......................................................................................................................... 11
5. AANSLUITINGEN............................................................................................................................ 12
5.1 O
PMERKINGEN
............................................................................................................................. 12
6. FRONT PANEEL .............................................................................................................................. 13
7. ACHTERPANEEL ............................................................................................................................ 13
7.1 A
ANSLUITINGEN
........................................................................................................................... 13
7.2 A
ANSLUITSCHEMA
....................................................................................................................... 15
8. BEDIENING AUDYN COM-6 ......................................................................................................... 16
8.1 AAN/
UIT
....................................................................................................................................... 16
8.2 I
NGANG KEUZE
............................................................................................................................. 17
8.3 V
OLUMEREGELAAR
...................................................................................................................... 18
8.4 PROG
MODE
................................................................................................................................ 18
8.4.1 Preset L Front......................................................................................................................... 18
8.4.2 Preset R Front ........................................................................................................................ 18
8.4.3 Preset L Rear .......................................................................................................................... 19
8.4.4 Preset R Rear.......................................................................................................................... 19
8.4.5 Preset Center .......................................................................................................................... 19
8.4.6 Preset Subwoofer .................................................................................................................... 19
8.4.7 Subwoofer aan/uit ................................................................................................................... 20
8.4.8 Rear speakers aan/uit ............................................................................................................. 20
9. PERSOONLIJKE INSTELLINGEN ............................................................................................... 21
10. CONFIGURATIE INVUL FORMULIER .................................................................................. 22
11. AFSTANDSBEDIENING ............................................................................................................. 24
12. AUDYN PRODUCTLIJN ............................................................................................................. 25
13. REFERENTIES............................................................................................................................. 26
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
3/26
RuVox ®
Document historie
Versie Datum Auteur Omschrijving
V1.0 6-12-2006 R.Voshol 1e uitgave
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
4/26
RuVox ®
1. Inleiding
De ‘Audyn COM-6’ is een twee kanaals geïntegreerde versterker met extra
surround uitgangen. De COM-6 is professioneel opgebouwd. Aangesloten op een
externe eindversterker biedt de COM-6 naast Surround, ook een mogelijkheid tot
Dual Stereo weergave.
De metalen behuizing, vervaardigd uit 1,5 mm dik gegalvaniseerd staalplaat
fungeert als stabiele basis voor de diverse elektronica printen en beschermt de
elektronische schakelingen tegen elektromagnetische en hoogfrequente storingen.
Het 10 mm dik geanodiseerd frontpaneel geeft het product een state-of-the-art
aanzien en is verkrijgbaar in de kleuren geborsteld zilver of zwart.
De COM-6 is voorzien van zwaar vergulde cinch ingangsbussen voor een optimale
aansluiting van analoge bronnen, zoals Multichannel DvD-Video/ DvD-Audio/
SACD, Digital Broadcasting en 4 stereo apparaten. Op de luidspreker aansluitingen
kunnen gestripte kabels, kabels voorzien van banaanstekers of kabels voorzien van
kabelvorken worden aangesloten.
Om aardlussen tegen te gaan zijn alle connectoren geïsoleerd van het chassis
gemonteerd.
De COM-6 wordt door middel van een los bijgeleverde kabel van netspanning
voorzien. De los bijgeleverde kabel geeft de gebruiker de mogelijkheid een ander
top-of-the-range netkabel toe te passen.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
5/26
RuVox ®
1.1 Voorversterker
De ingangskeuze is geheel relais gestuurd. Het voordeel hiervan is, dat het
audiosignaal zo dicht mogelijk bij de ingang kan worden geschakeld. Het signaal
doorloopt derhalve een korte weg door de voorversterker zodat zo min mogelijk
storing op het audiosignaal terecht komt. De gebruikte relais zijn luchtdicht, zodat
corrosie geen kans krijgt de kontakten te vervuilen en de geluidskwaliteit ook op
lange termijn gewaarborgd blijft.
De voedingsspanning voor het audiodeel wordt discreet gestabiliseerd, waarbij elke
lijnversterker nog eens van een aparte voedingsbuffer is voorzien. Dankzij deze
gescheiden opzet is overspraak via voedingslijnen uitgesloten.
De volumeregeling geschiedt door een Rotary encoder (digitale potentiometer)
welke, via een micro controller, per kanaal een weerstand laddernetwerk instelt.
Hiermee blijven uitstekende klankeigenschappen en een perfecte gelijkloop tussen
de kanalen gewaarborgd. De lijnversterker van de COM-6 is opgebouwd rondom
twee ‘Low Noise Precision Operational Amplifiers’ en een digitaal instelbaar
weerstands laddernetwerk. De COM-6 is uitgerust met zes identieke lijnversterkers.
Een lijnversterker bestaat per kanaal uit twee trappen:
o Een ingangsversterker,
o Een uitgangsbuffer.
De buffertrap zorgt voor een lage Ingangsimpedantie en levert voldoende stroom
voor het aansturen van de eindversterker.
1.2 Microcontroller
De COM-6 is voorzien van een centrale microcontroller welke de afhandeling
verzorgt voor:
o het informatie display
o de ingangrelais
o de volume regelaar
o de frontkeuze toetsen
o regeling van de uitgangskanalen
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
6/26
RuVox ®
1.3 Volume regeling
Het circuit voor volumeregeling bestaat uit een digitaal instelbaar weerstand
laddernetwerk geïntegreerd in een 20 pin Dual In Line (DIL) behuizing.
De microcontroller stelt via een intern schuifregister de verzwakking van het
weerstand laddernetwerk tussen 0dB en 60dB in stappen van 3dB in.
1.4 Eindversterker
De frontkanaal eindtrappen van de COM-6 zijn gebouwd met zeer snelle, discrete
componenten welke in staat zijn een vermogen van 2x 170W in 4Ω te leveren
zonder extreme temperatuurverhoging in de versterker.
Gecombineerd met de in de volgende paragraaf beschreven voeding kan de COM-6
de volgende type luidsprekers probleemloos aansturen:
o Dynamische,
o Magnetostatische,
o Elektrostatische,
o Hybride systemen.
1.5 Voeding
De COM-6 is voorzien van een overgedimensioneerde voeding bestaande uit een
volledig geïsoleerde 500VA ringkern transformator, ultrasnelle gelijkrichter diodes
en hoge kwaliteit Black-Gate condensatoren met een totale capaciteit van 60.000
µF. De voeding levert hiermee ruim voldoende vermogen voor alle elektronica
printen.
1.6 Opties
Voor de COM-6 zijn de volgende opties verkrijgbaar:
o Een afstandsbediening in de zelfde kleurstelling als het frontpaneel.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
7/26
RuVox ®
2. Eigenschappen ‘Audyn COM-6’
• Geïntegreerde High-End voor- en eind- versterker,
• Ruim voldoende vermogen voor de meest dynamische passages,
• 4x stereo ingang,
• 2x multichannel (6 kanaal) ingang,
• Stereo eindversterker uitgang voor de frontkanalen,
• Voorversterker uitgang voor het subwooferkanaal,
• Voorversterkeruitgang voor het centerkanaal,
• Surround voorversterker uitgang voor de achterkanalen,
• Record uitgang van de frontkanalen,
• Vergulde in- en uitgang bussen,
• Vergulde schroef aansluitklemmen (binding posts) voor:
o Eindversterker uitgang voor de frontkanalen,
• Luchtdichte goudcontact relais in schakel- en muting circuits,
• Individueel kanaal preset-volume
• Dual stereo mode (2»2, 2»2+2+1),
• Afstandsbediening voor ingangen, volume en stand-by,
• Volledig analoge signaalverwerking, dus geen digitale processing,
• Ondersteunt High-End Stereo, SACD en DVD-Audio, plus alle toekomstige
6 kanaal normen,
• Zeer muzikale performance, zeer lage vervorming,
• Frontplaat: zilver of zwart geborsteld.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
8/26
RuVox ®
3. Specificaties Audyn COM-6
Algemeen Specificatie
• Wettelijke regelgeving
Conform de gestelde eisen voor
CE markering en ROHS
• Kleurstelling kast
Mat zwart
• Kleurstelling front
Geborsteld aluminium in zilver
of zwart
• Gewicht
11 kg
• Maten b x h x d
440 x 88(#95) x 375 mm
(# incl. voet)
Voorversterker Specificatie
• Versterkerkanalen
6 (multichannel)
• Ingangsimpedantie
typ. 47 K Ohm
• Bandbreedte
-3dB/ 5 Hz -100.000 Hz
• Vervorming THD (*)
< 0,0064% bij 1V/ 1KHz
• Vervorming TIM (*)
< 0,0041% bij 1V/50 Hz/ 7KHz, 4:1
• Brom en ruis niveau
-107 dB ref: Max. output level
• Snelheid (Slew rate)
28V/ µS
• Uitgangsimpedantie
1 Ohm (I max. = 30mA)
• Uitgangsspanning nom.
1,5 Vrms
• Uitgangspanning max.
7 V eff
• Versterking per kanaal
+11 dB
• Versterking subwooferkanaal
+5 dB (SW=on)
• Versterking recorderkanaal
-5 dB
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
9/26
RuVox ®
Voorversterker (vervolg) Specificatie
• Ingangen / aansluitingen
2 / 6 kanaal cinch
4 / 2 kanaal cinch
• Uitgangen / aansluitingen
1 / 4 kanaal cinch
• Recorder uitgangen
1 / 2 kanaal cinch
• Recorder niveau
Ingangsniveau frontkanalen - 5 dB
• Fasedraaing in / uit
0º voor alle kanalen
Eindversterker Specificatie
• Versterker kanalen
2
• Continue sinus-vormig
uitgangsvermogen bij een THD* van
0,1%
105 Watt in 8 Ohm / kanaal
170 Watt in 4 Ohm / kanaal
• Maximum pulsvormig
uitgangsvermogen bij een THD* van
0,1%
350 Watt in 2 Ohm /
kanaal
410 Watt in 1 Ohm / kanaal
• Vervorming THD*
0,0087% 8 Ohm 5 Watt 1 KHz
Vervorming TIM* 0,011% 8 Ohm 5 Watt 50 Hz /
7 KHz 4:1
• Instelling van de eindtrap
Klasse AB met een relatief hoog
klasse A deel
• Bandbreedte
DC - 160 KHz -3dB 1W/ 8 Ohm
• Dempingsfactor
> 600
• Brom en ruis niveau
-99,7 dB ref: Max output level
• Snelheid (Slew rate)
23 V/ µS
• Maximum te leveren continue stroom
6 Amp / kanaal
• Maximum te leveren pulsstroom
20 Amp gedurende100 msec
• Beveiliging zekeringen in de eindtrap
2 x 5 Amp ET (interne montage, in
de voedingsrails)
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
10/26
RuVox ®
Voeding Specificatie
• Netspanning
115 V AC / 230 V AC Intern
instelbaar
• Netspanningfrequentie
45 Hz ~ 66 Hz
• Netzekering
2,5 Amp ET (interne montage)
• Maximum opgenomen vermogen
550 VA
• Opgenomen vermogen in stand-by
9 VA
Noot*: THD = Total Harmonic Distortion
TIM = Transient Intermodulation Distortion
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
11/26
RuVox ®
4. Veiligheid instructies
4.1 Waarschuwing
o Om het risico op brand of elektrische schokken te vermijden, mag u dit toestel
niet blootstellen aan regen of vocht.
o Ter voorkoming van elektrische schokken, de bovenafdekking van de versterker
niet openen. Mocht zich een probleem voordoen, neem dan contact op met uw
Audyn dealer.
o Steek geen metalen voorwerpen en mors geen vloeistof in de versterker.
Elektrische schokken of slechte werking kunnen hiervan het gevolg zijn.
o Beschadig of vervorm het netsnoer niet. Als het beschadigd of vervormd wordt,
kunnen elektrische schokken of slechte werking door gebruik van het snoer
worden veroorzaakt. Trek het snoer altijd met de stekker uit het stopcontact c.q.
versterker en nooit aan het snoer zelf.
o Dek de ventilatie openingen aan de onder en bovenkant van de versterker niet
af. Zorg voor voldoende ventilatie wanneer de versterker in een meubel wordt
geplaatst. Onvoldoende ventilatie kan oververhitting van de versterker tot
gevolg hebben. Slechte werking of het defect raken van de versterker kan hier
het gevolg van zijn.
o Reinig de versterker niet met water of chemische oplosmiddelen. Gebruik
hiervoor een schone droge doek.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
12/26
RuVox ®
5. Aansluitingen
5.1 Opmerkingen
o Lees de gebruiksaanwijzing van alle aan te sluiten componenten voordat u de
aansluitingen tot stand brengt.
o Gebruik geen netspanningfilter, deze kan het geluid negatief beïnvloeden.
o Sluit het netsnoer pas aan nadat alle overige aansluitingen tot stand zijn
gebracht.
o Als bij het aansluiten de netspanning is ingeschakeld, kunnen er geluiden
optreden die de luidsprekers kunnen beschadigen.
o Zorg ervoor dat de linker en rechter kanalen op de juiste wijze worden
aangesloten: L (links) op L, R (rechts) op R, Sub op Subwoofer en Cen op
Center.
o Bind het netsnoer niet samen met de andere aansluitsnoeren, er kunnen
hierdoor bijgeluiden optreden.
o Bind de luidsprekersnoeren niet samen met de andere aansluitsnoeren, er
kunnen hierdoor bijgeluiden optreden.
o Gebruik goede kwaliteit verbindingskabels met vergulde cinch connectoren
welke goed klemmend op de aansluitbussen van de apparatuur aangesloten
kunnen worden.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
13/26
RuVox ®
6. Front paneel
In paragraaf 8 wordt uitgebreid ingegaan op de bediening van de Audyn COM-6.
7. Achterpaneel
7.1 Aansluitingen
Luidsprekeruitgangen (Front)
o Rode Bus + aansluiting luidspreker links (FL)
o Zwarte Bus - aansluiting luidspreker links (FL)
o Rode Bus + aansluiting luidspreker rechts (FR)
o Zwarte Bus - aansluiting luidspreker rechts (FR)
Surround uitgangen
o Sub Subwoofer kanaal
o Cen Centerkanaal
o RL Achterkanaal Links
o RR Achterkanaal Rechts
Recorder uitgangen
o L Frontkanaal Links
o R Frontkanaal Rechts
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
14/26
RuVox ®
Line level ingangen
DVD
o Sub Subwoofer kanaal
o Cen Centerkanaal
o FL Achterkanaal Links
o FR Achterkanaal Rechts
o RL Frontkanaal Links
o RR Frontkanaal Rechts
DBS
o Sub Subwoofer kanaal
o Cen Centerkanaal
o FL Achterkanaal Links
o FR Achterkanaal Rechts
o RL Frontkanaal Links
o RR Frontkanaal Rechts
CD
o L Frontkanaal Links
o R Frontkanaal Rechts
MD
o L Frontkanaal Links
o R Frontkanaal Rechts
TUNER
o L Frontkanaal Links
o R Frontkanaal Rechts
TV
o L Frontkanaal Links
o R Frontkanaal Rechts
Noot:
Alle twee kanaal ingangen zijn identiek aan elkaar .Andere dan aangegeven twee kanaal toestellen
kunnen ook op de COM-6 worden aangesloten.
Alle zes kanaal ingangen zijn identiek aan elkaar .Andere dan aangegeven zes kanaal toestellen
kunnen ook op de COM-6 worden aangesloten.
Op de zes kanaal front ingangen kan ook twee kanaal apparatuur worden aangesloten. Het gebuik van
dubbel stereo en het Subwoofer kanaal is hierbij niet mogelijk.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
15/26
RuVox ®
7.2 Aansluitschema
Onderstaande tekening geeft weer hoe de Audyn COM-6 aangesloten kan worden.
Hoe een en ander uiteindelijk wordt aangesloten is afhankelijk van uw configuratie.
CD speler
MD speler
230V AC
Tuner
MD recorder
CD speler
CD
MD
TV
REC OUT
L
R
L
R
L
R
L
R
L
Eindversterker
Sub - Cent
R
TUNER
Eindversterker
Rear
L
R
CD speler
DvD Speler
CD speler
DBS Tuner
FL
FR
RL
RR
SUB
CEN
FL
FR
RL
RR
SUB
CEN
RL
RR
Sub
Cen
L
R
LR
Subwoofer
Center speaker
Televisie
Front speaker Links Front speaker Rechts
Rear speaker Links
Rear speaker Rechts
Sub
Cen
Video 1 - 2
Video 1
Video 2
DBS
DvD
L
R
L
R
L
R
L
R
LRL
R
L
RSC
S
C
Audyn COM-6
FR FL
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
16/26
RuVox ®
8. Bediening Audyn COM-6
8.1 Aan/uit
Het versterkerdeel van de ‘Audyn COM-6’ staat altijd onder spanning. In de standby stand worden alleen het display, de power Led en de ingangsrelais uitgeschakeld.
o Power Led Brand continue bij versterker in bedrijf
Dooft bij versterker stand-by
o Power toets Activeert/ deactiveert power Led, info display en
inputkeuze.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
17/26
RuVox ®
8.2 Ingang keuze
Info display:
o Weergave Geselecteerde ingang, Preset waarde van de ingang
verzwakker, volume, keuze SubWooferkanaal*, keuze
achterkanalen* .
(noot*: geld niet voor de DVD en DBS ingangen)
Ingang: Bronnen:
o DVD Geschikt voor SACD of DVD speler met 6 analoge audio
uitgangen.
o DBS Geschikt voor Direct Broadcast Satelliet ontvanger met 6
analoge audio uitgangen.
o CD Geschikt voor CD speler met 2 analoge audio uitgangen
o MD Geschikt voor MD speler met 2 analoge audio uitgangen
o TUNER Geschikt voor een TUNER met 2 analoge audio uitgangen
o TV Geschikt voor TV toestel met 2 analoge audio uitgangen
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
18/26
RuVox ®
8.3 Volumeregelaar
De volumeregelaar werkt digitaal en heeft twee functies:
1. Volume regelaar
• Regelt het volume in stappen van 3dB
2. PROG mode
• In deze mode kunnen alle uitgangskanalen los van
elkaar ingesteld worden .
• In deze mode kan de mogelijkheid tot gebruik van
Subwoofer en Dual Stereo ingesteld worden.
8.4 PROG mode
Na het indrukken van de PROG toets kunnen de in de volgende sub paragrafen
aangegeven kanalen worden ingesteld.
8.4.1 Preset L Front
Met de L Front verzwakker kan de balans van het
linker frontkanaal worden ingesteld. De L Front
verzwakker kan door middel van de volume regelaar,
in stappen van 1dB, tussen de 0dB en 6 dB worden ingesteld. De ingestelde waarde
wordt generiek voor alle bronnen als “Preset” in het geheugen opgeslagen.
8.4.2 Preset R Front
Met de R Front verzwakker kan de balans van het
rechter frontkanaal worden ingesteld. De R Front
verzwakker kan door middel van de volume regelaar,
in stappen van 1dB, tussen de 0dB en 6 dB worden
ingesteld. De ingestelde waarde wordt generiek voor alle bronnen als “Preset” in het
geheugen opgeslagen.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
19/26
RuVox ®
8.4.3 Preset L Rear
Met de L Rear verzwakker kan de balans van het
linker achterkanaal worden ingesteld. De L Rear
verzwakker kan door middel van de volume regelaar,
in stappen van 1dB, tussen de 0dB en 6 dB worden
ingesteld. De ingestelde waarde is generiek voor alle bronnen en wordt als Preset
waarde in het geheugen opgeslagen.
8.4.4 Preset R Rear
Met de R Rear verzwakker kan de balans van het
rechter achterkanaal worden ingesteld. De R Rear
verzwakker kan door middel van de volume regelaar,
in stappen van 1dB, tussen de 0dB en 6 dB worden
ingesteld. De ingestelde waarde is generiek voor alle bronnen en wordt als Preset
waarde in het geheugen opgeslagen.
8.4.5 Preset Center
Met de Center verzwakker kan de balans van het
Center kanaal worden ingesteld. De Center
verzwakker kan door middel van de volume regelaar,
in stappen van 1dB, tussen de 0dB en 6 dB worden
ingesteld. De ingestelde waarde is generiek voor alle bronnen en wordt als Preset
waarde in het geheugen opgeslagen.
8.4.6 Preset Subwoofer
Met de Subwoofer verzwakker kan de balans van het
Subwoofer kanaal worden ingesteld. De Subwoofer
verzwakker kan door middel van de volume regelaar,
in stappen van 1dB, tussen de 0dB en 6 dB worden
ingesteld. De ingestelde waarde is generiek voor alle bronnen en wordt als Preset
waarde in het geheugen opgeslagen.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
20/26
RuVox ®
8.4.7 Subwoofer aan/uit
8.4.8 Rear speakers aan/uit
Als aanvulling op de stereo kanalen kan een
Subwoofer kanaal worden ingeschakeld. Hiervoor
wordt de functie Subwoofer Yes / No gebruikt.
No: de Subwoofer staat uitgeschakeld.
Yes: de Subwoofer staat ingeschakeld.
Naast de stereo kanalen kunnen beide
achterkanalen worden ingeschakeld (Dual Stereo
mode). Hiervoor wordt de functie Rear speakers
Yes/ No gebruikt.
No: de achterspeakers staan uitgeschakeld.
Yes: de achterspeakers staan ingeschakeld.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
21/26
RuVox ®
9. Persoonlijke instellingen
In onderstaand formulier kunnen de persoonlijke instellingen van de Audyn COM-6
worden ingevuld.
Persoonlijke gegevens
Naam
Datum
Preset instellingen “Audyn COM-6”
Generiek Waarde
o L Front dB
o R Front dB
o L Rear dB
o R Rear dB
o Center dB
o Subwoofer dB
o Subwoofer Yes / No -
o Rear speakers Yes / No -
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
22/26
RuVox ®
10. Configuratie invul formulier
Onderstaand formulier biedt de gebruiker de mogelijkheid om alle op de COM-6
aangesloten apparatuur te registreren.
Persoonlijke gegevens
Naam
Datum
Serienummer COM-6
Aangesloten apparatuur
DvD
o Merk/ type
o Serienummer
DBS
o Merk/ type
o Serienummer
CD
o Merk/ type
o Serienummer
MD
o Merk/ type
o Serienummer
TUNER
o Merk/ type
o Serienummer
TV
o Merk/ type
o Serienummer
Eindversterker ‘Rear’
o Merk/ type
o Serienummer
Eindversterker ‘Cent/ Sub’
o Merk/ type
o Serienummer
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
23/26
RuVox ®
Aangesloten apparatuur (vervolg)
Luidsprekers ‘Front’
o Merk/ type
o Serienummer (L)
o Serienummer (R)
Luidsprekers ‘Rear’
o Merk/ type
o Serienummer (L)
o Serienummer (R)
Luidspreker ‘Sub’
o Merk/ type
o Serienummer
Luidspreker ‘Center’
o Merk/ type
o Serienummer
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
24/26
RuVox ®
11. Afstandsbediening
Met de Audyn afstandsbediening kunnen de volgende functies remote worden
bediend:
o P
Power On / Stand-by
o +
Volume ‘harder’
o -
Volume ‘zachter’
o 1
DvD Multi channel bronkeuze
o 2
DBS Multi channel bronkeuze
o 3
CD bron keuze
o 4
MD bron keuze
o 5
TUNER bron keuze
o 6
TV bron keuze
o 7
Geen functie
o 8
Geen functie
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
25/26
RuVox ®
12. Audyn productlijn
COM-2 (geïntegreerde 2 kanaal versterker)
COM-6 (geïntegreerde 6 kanaal versterker) Afstandsbediening
PRE-2 (2 kanaal voorversterker)
PRE-6 (6 kanaal voorversterker)
AMP-200 (2 kanaal eindversterker)
AMP-300 (3 kanaal eindversterker)
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Timeless Perfection
_____________________________________________________________________
Audyn COM-6 User Manual v1.0.doc
26/26
RuVox ®
13. Referenties
Audyn http://www.audyn.com
HiFi.nl http://www.hifi.nl/recensies.php?id=2723
RuVox® http://www.ruvox.nl
Loading...
