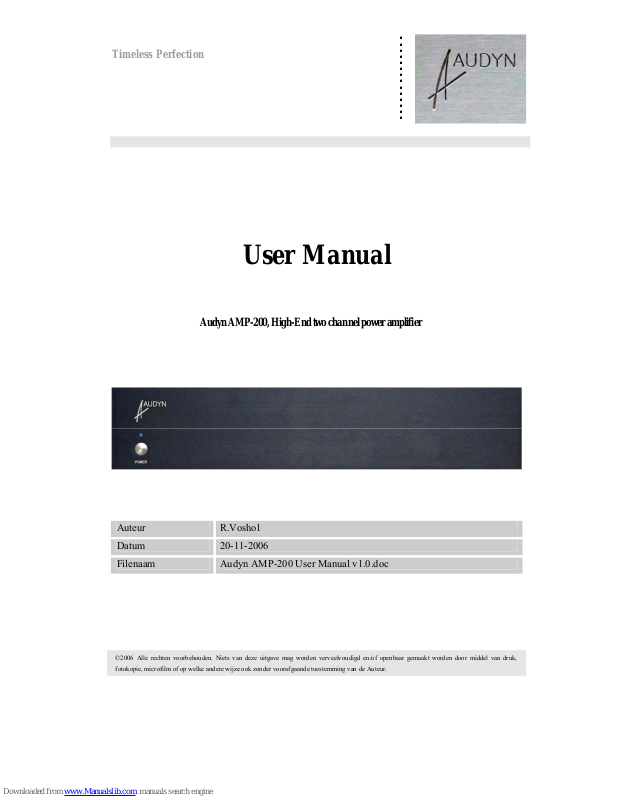

Page 1
Timeless Perfection
User Manual
Audyn AMP-200, High-End two channel power amplifier
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Auteur R.Voshol
Datum 20-11-2006
Filenaam Audyn AMP-200 User Manual v1.0.doc
©2006 Alle rechten voorbehouden. Niets van deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt worden door middel van druk,
fotokopie, microfilm of op welke andere wijze ook zonder voorafgaande toestemming van de Auteur.
Page 2
Timeless Perfection
Inhoudsopgave
.
.
.
.
.
.
.
.
.
.
.
.
.
.
1. INLEIDING .........................................................................................................................................4
1.1 E
1.2 V
2. EIGENSCHAPPEN ‘AUDYN AMP-200’.............. .................................................... .......................6
3. SPECIFICATIES AUDYN AMP-200................................................................................................ 7
4. VEILIGHEID INSTRUCTIES...................... ........................... ........................... .......................... .....9
4.1 W
5. AANSLUITINGEN ...........................................................................................................................10
5.1 O
5.2 A
5.3 A
5.4 A
6. BEDIENING AUDYN AMP-200......................................................................................................14
6.1 AAN/
7. CONFIGURATIE FORMULIER................................................................................. ...................15

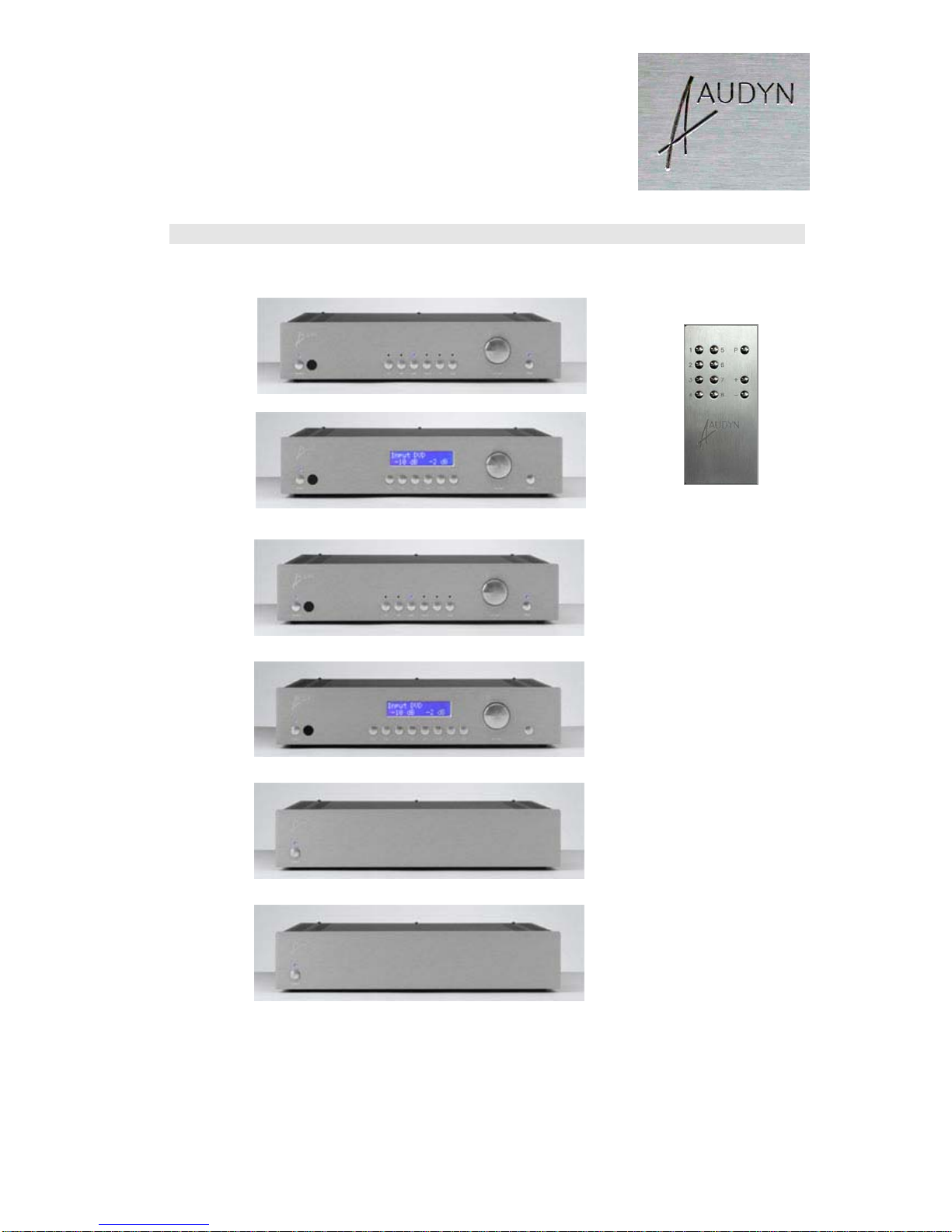

8. AUDYN PRODUCTLIJN.............................. .................................................... ...............................16
9. REFERENTIES.................................................................................................................................17
INDVERSTERKER
OEDING
PMERKINGEN
ANSLUITPANEEL
ANSLUITGEGEVENS
ANSLUITSCHEMA
....................................................................................................................................... 5
AARSCHUWING
UIT
....................................................................................................................................... 14
.......................................................................................................................... 5
........................................................................................................................... 9
............................................................................................................................. 10
........................................................................................................................ 11
................................................................................................................... 12
....................................................................................................................... 13
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
2/17
RuVox ®
Page 3
Timeless Perfection
Document historie
Versie Datum Auteur Omschrijving
v1.0 20-11-2006 R.Voshol 1e uitgave
.
.
.
.
.
.
.
.
.
.
.
.
.
.
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
3/17
RuVox ®
Page 4
Timeless Perfection

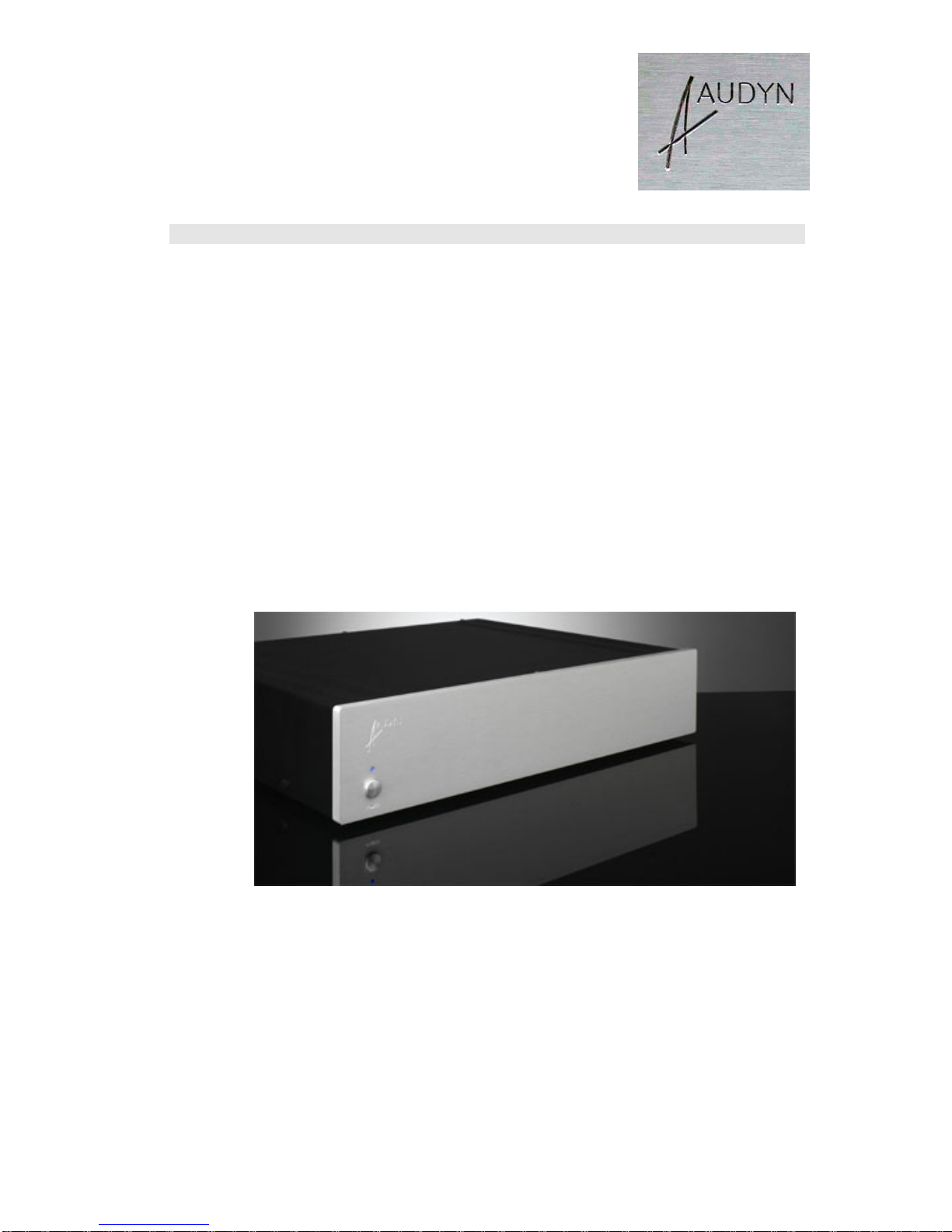

1. Inleiding
De AMP-200 is een twee kanaal High-End eindversterker uit de Audyn reeks.
De metalen behuizing, vervaardigd uit 1,5 mm dik gegalvaniseerd staalplaat fungeert
als stabiele basis voor de diverse elektronica printen en beschermt de elektronische
schakelingen tegen elektromagnetische en hoogfrequente storingen. Het 10 mm dik
geanodiseerd frontpaneel geeft het product een state-of-the-art aanzien en is
verkrijgbaar in de kleuren geborsteld zilver of zwart.
Alle connectoren zijn zwaar verguld uitgevoerd. Op de luidspreker aansluitingen
kunnen gestripte kabels, kabels voorzien van banaanstekers of kabels voorzien van
kabelvorken worden aangesloten.
Om aardlussen tegen te gaan zijn alle connectoren geïsoleerd van het chassis
gemonteerd.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
De versterker wordt door middel van een los bijgeleverde kabel van netspanning
voorzien. De los bijgeleverde kabel geeft de gebruiker de mogelijkheid een ander
top-of-the-range netkabel toe te passen.
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
4/17
RuVox ®
Page 5
Timeless Perfection
1.1 Eindversterker
De eindtrappen van de AMP-200 zijn gebouwd met zeer snelle, discrete
componenten welke in staat zijn een vermogen van 2x 170W in 4Ω te leveren zonder
extreme temperatuurverhoging in de versterker.
Gecombineerd met de in de volgende paragraaf beschreven voeding kan de AMP200 de volgende type luidsprekers probleemloos aansturen:
o Dynamische,
o Magnetostatische,
o Elektrostatische,
o Hybride systemen.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
1.2 Voeding
De AMP-200 is voorzien van een overgedimensioneerde voeding bestaande uit een
volledig geïsoleerde 500VA ringkern transformator, ultrasnelle gelijkrichter diodes
en hoge kwaliteit Black-Gate condensatoren met een totale capaciteit van 60.000µF.
De voeding levert hiermee ruim voldoende vermogen voor alle soorten belastingen.
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
5/17
RuVox ®
Page 6
Timeless Perfection
2. Eigenschappen ‘Audyn AMP-200’
• High-End Stereo eind- versterker,
• Ruim voldoende vermogen voor de meest dynamische passages,
• Muzikale performance bij een zeer lage vervorming,
• Volledig analoge signaalverwerking,
• Frontplaat in zilver of zwart geborsteld,
• Luchtdichte goudcontact relais in schakel- en muting circuits,
• Vergulde stereo (RCA cinch) in- en uitgangsbussen voor:
o eindversterker ingang (L+R),
.
.
.
.
.
.
.
.
.
.
.
.
.
.
• Vergulde schroef aansluitklemmen (binding posts) voor:
o eindversterker uitgang (L+R).
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
6/17
RuVox ®
Page 7
Timeless Perfection
3. Specificaties Audyn AMP-200
Algemeen Specificatie
.
.
.
.
.
.
.
.
.
.
.
.
.
.
• Wettelijke regelgeving
• Kleurstelling kast
• Kleurstelling front
• Gewicht
• Maten b x h x d
Eindversterker Specificatie
• Versterker kanalen
• Continue sinus-vormig uitgangsvermogen bij
een THD* van 0,1%
• Maximum pulsvormig uitgangsvermogen bij
een THD* van 0,1%
• Vervorming THD*
Vervorming TIM* 0,011 % 8 Ohm 5 Watt
Conform de gestelde eisen
voor CE markering en ROHS
Mat zwart
Geborsteld aluminium in zilver
of zwart
10,2 Kg
440 x 88(95) x 375 mm
2
105 Watt in 8 Ohm / kanaal
170 Watt in 4 Ohm / kanaal
350 Watt in 2 Ohm / kanaal
410 Watt in 1 Ohm / kanaal
0,0087% 8 Ohm 5 Watt 1 KHz
50 Hz / 7 KHz 4:1
• Instelling van de eindtrap
• Bandbreedte
• Dempingsfactor
• Brom en ruis niveau
• Snelheid (Slew rate)
• Maximum te leveren continue stroom
• Maximum te leveren pulsstroom
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
Klasse AB met een relatief
hoog klasse A deel
DC - 160 KHz -3dB 1W/ 8
Ohm
> 600
-99,7 dB ref: Max output level
23 V/ µS
6 Amp / kanaal
20 Amp gedurende100 msec
7/17
RuVox ®
Page 8
Timeless Perfection
Eindversterker (vervolg) Specificatie
.
.
.
.
.
.
.
.
.
.
.
.
.
.
• Beveiliging zekeringen in de eindtrap
• Audio ingangen
• Versterking
• Ingangsniveau voor max. uitsturing
• Ingangsimpedantie
Voeding Specificatie
• Netspanning
• Netspanningfrequentie
• Netzekering
• Maximum opgenomen vermogen
• Opgenomen vermogen in stand-by
Noot*: THD = Total Harmonic Distortion
TIM = Transient Intermodulation Distortion
2 x 5 Amp ET (interne
montage, in de voedingsrails)
1 / 2 kanaal cinch
+34 dB
600 mV eff
47 K Ohm typ.
115 V AC / 230 V AC
Intern instelbaar
45 Hz ~ 66 Hz
2,5 Amp ET (interne montage)
550 VA
7 VA
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
8/17
RuVox ®
Page 9
Timeless Perfection
4. Veiligheid instructies
4.1 Waarschuwing
o Om het risico op brand of elektrische schokken te vermijden, mag u dit toestel
niet blootstellen aan regen of vocht.
o Ter voorkoming van elektrische schokken, de bovenafdekking van de versterker
niet openen. Mocht zich een probleem voordoen, neem dan contact op met uw
Audyn dealer.
o Steek geen metalen voorwerpen en mors geen vloeistof in de versterker.
Elektrische schokken of slechte werking kunnen hiervan het gevolg zijn.
o Beschadig of vervorm het netsnoer niet. Als het beschadigd of vervormd wordt,
kunnen elektrische schokken of slechte werking door gebruik van het snoer
worden veroorzaakt. Trek het snoer altijd met de stekker uit het stopcontact c.q.
versterker en nooit aan het snoer zelf.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
o Dek de ventilatie openingen aan de onder en bovenkant van de versterker niet
af. Zorg voor voldoende ventilatie wanneer de versterker in een meubel wordt
geplaatst. Onvoldoende ventilatie kan oververhitting van de versterker tot
gevolg hebben. Slechte werking of het defect raken van de versterker kan hier
het gevolg van zijn.
o Reinig de versterker niet met water of chemische oplosmiddelen. Gebruik
hiervoor een schone droge doek.
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
9/17
RuVox ®
Page 10
Timeless Perfection
5. Aansluitingen
5.1 Opmerkingen
o Lees de gebruiksaanwijzing van alle aan te sluiten componenten voordat u de
aansluitingen tot stand brengt.
o Gebruik geen netspanningsfilter, deze kan het geluid negatief beïnvloeden.
o Sluit het netsnoer pas aan nadat alle overige aansluitingen tot stand zijn
gebracht.
o Als bij het aansluiten de netspanning is ingeschakeld, kunnen er geluiden
optreden die de luidsprekers kunnen beschadigen.
o Zorg ervoor dat de linker en rechter kanalen op de juiste wijze worden
aangesloten: L (links) op L, R (rechts) op R.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
o Bind het netsnoer niet samen met de andere aansluitsnoeren, er kunnen hierdoor
bijgeluiden optreden.
o Bind de luidsprekersnoeren niet samen met de andere aansluitsnoeren, er
kunnen hierdoor bijgeluiden optreden.
o Gebruik goede kwaliteit verbindingskabels met vergulde cinch connectoren
welke goed klemmend op de aansluitbussen van de apparatuur aangesloten
kunnen worden.
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
10/17
RuVox ®
Page 11
Timeless Perfection

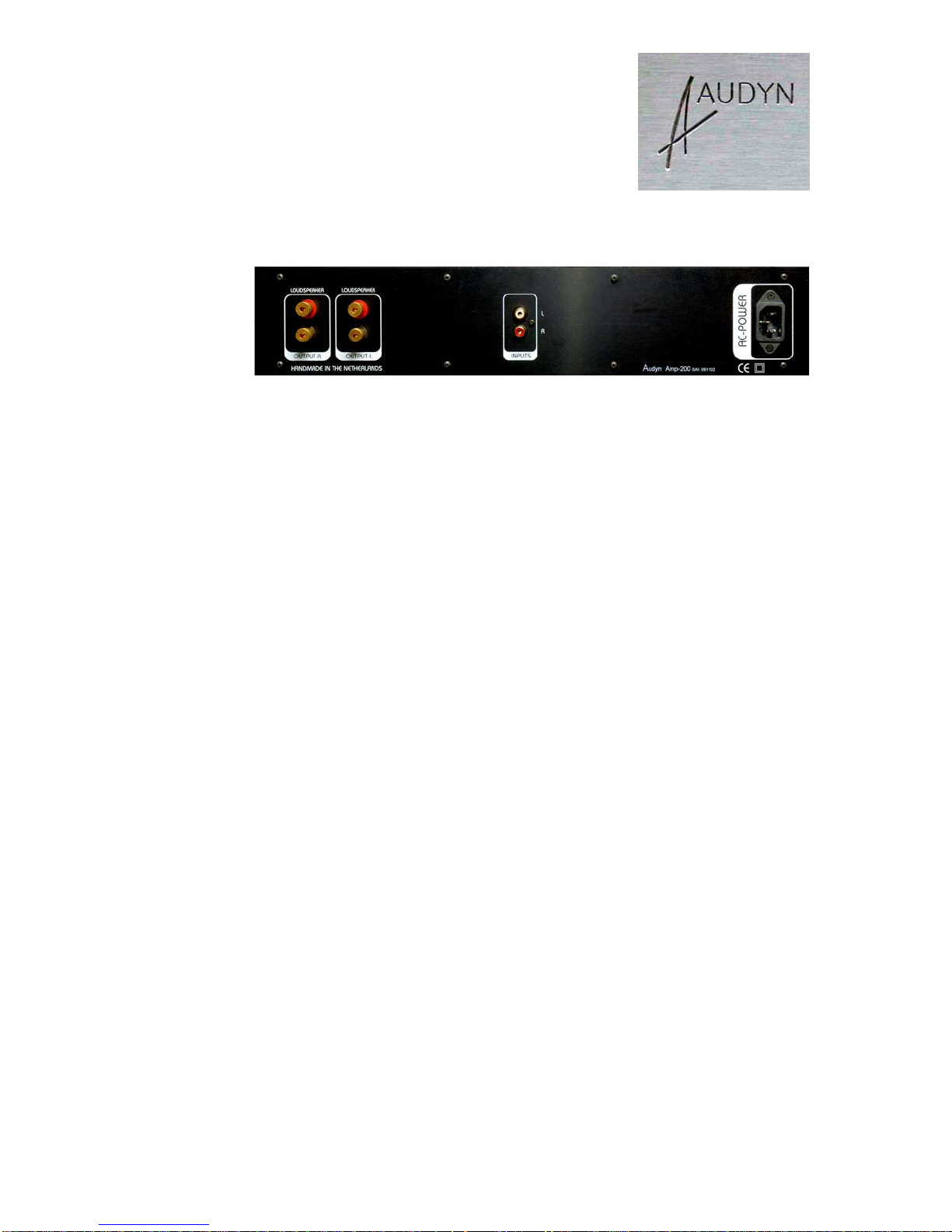

5.2 Aansluitpaneel
Op het achterpaneel van de Audyn AMP-200 bevinden zich de volgende
aansluitingen:
o Loudspeaker outputs,
.
.
.
.
.
.
.
.
.
.
.
.
.
.
o Inputs,
o AC power.
In de volgende paragraaf worden deze aansluitingen nader gespecificeerd.
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
11/17
RuVox ®
Page 12
Timeless Perfection
5.3 Aansluitgegevens
Loudspeaker outputs
o Rode Bus + aansluiting luidspreker links (L)
o Zwarte Bus - aansluiting luidspreker links (L)
o Rode Bus + aansluiting luidspreker rechts (R)
o Zwarte Bus - aansluiting luidspreker rechts (R)
Inputs
o L (Witte Bus) Versterker ingang Links
o R (Rode Bus) Versterker ingang Rechts
AC power (3 polige IEC aansluiting)
o L Netspanning (Line)
o E Aarde (Earth)
o N Netspanning (Neutral)
.
.
.
.
.
.
.
.
.
.
.
.
.
.
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
12/17
RuVox ®
Page 13
Timeless Perfection
.
.
.
.
.
.
.
.
.
.
.
.
.
.

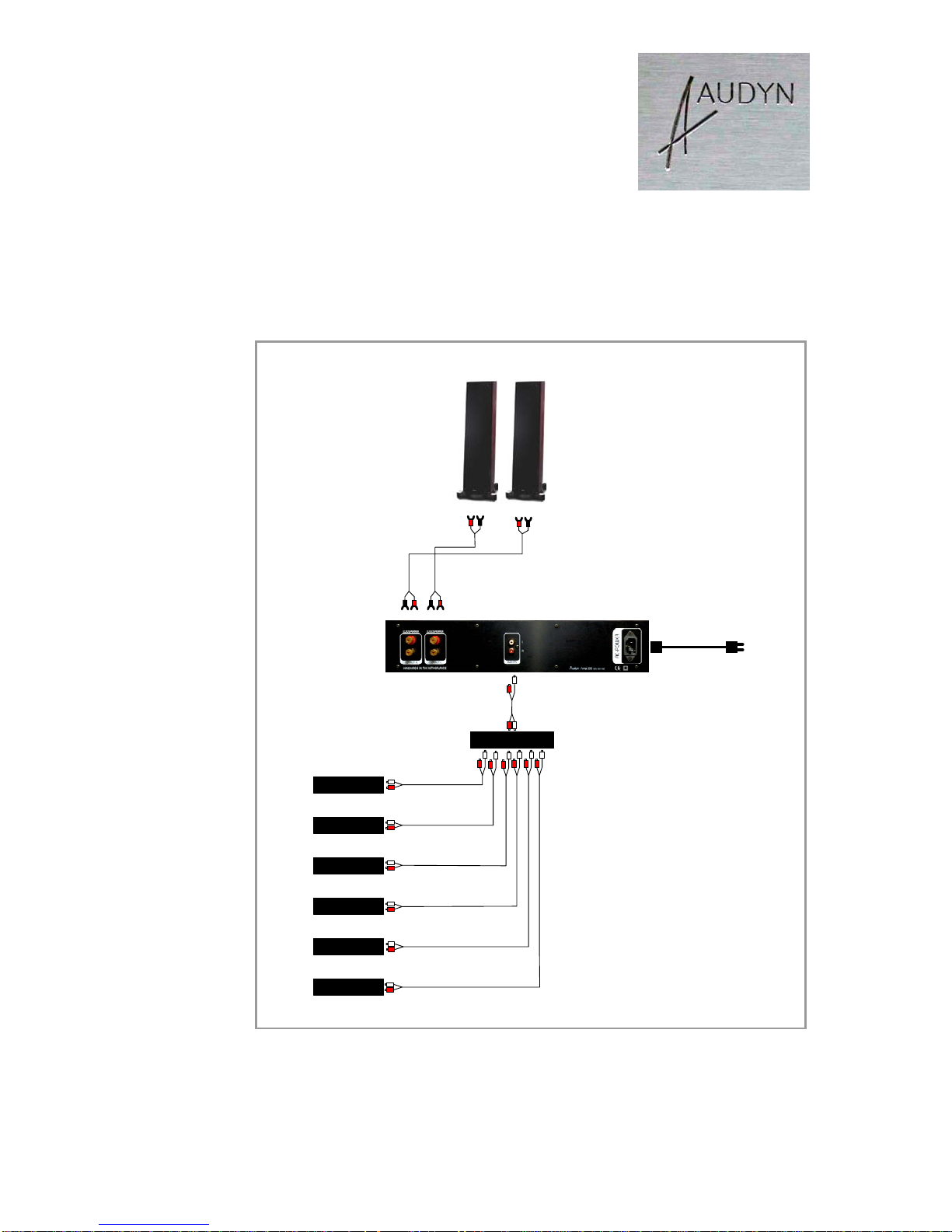

5.4 Aansluitschema
Onderstaande tekening geeft weer hoe de Audyn AMP-200 aangesloten kan worden.
Hoe een en ander uiteindelijk wordt aangesloten is afhankelijk van uw configuratie.
Luidsprekers
Bron 1
Bron 2
Bron 3
DAT recorder
MD speler
Bron 4
Bron 5
CD speler
Bron 6
LS - R LS - L
L
R
L
R
L
R
L
R
L
R
L
R
AMP-200
eindversterker
R
R
Pre-Out
Voorversterker
R
R
L
R
L
L
L
L
R
AMP inputs
L
230V AC
LR
LR
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
13/17
RuVox ®
Page 14
Timeless Perfection

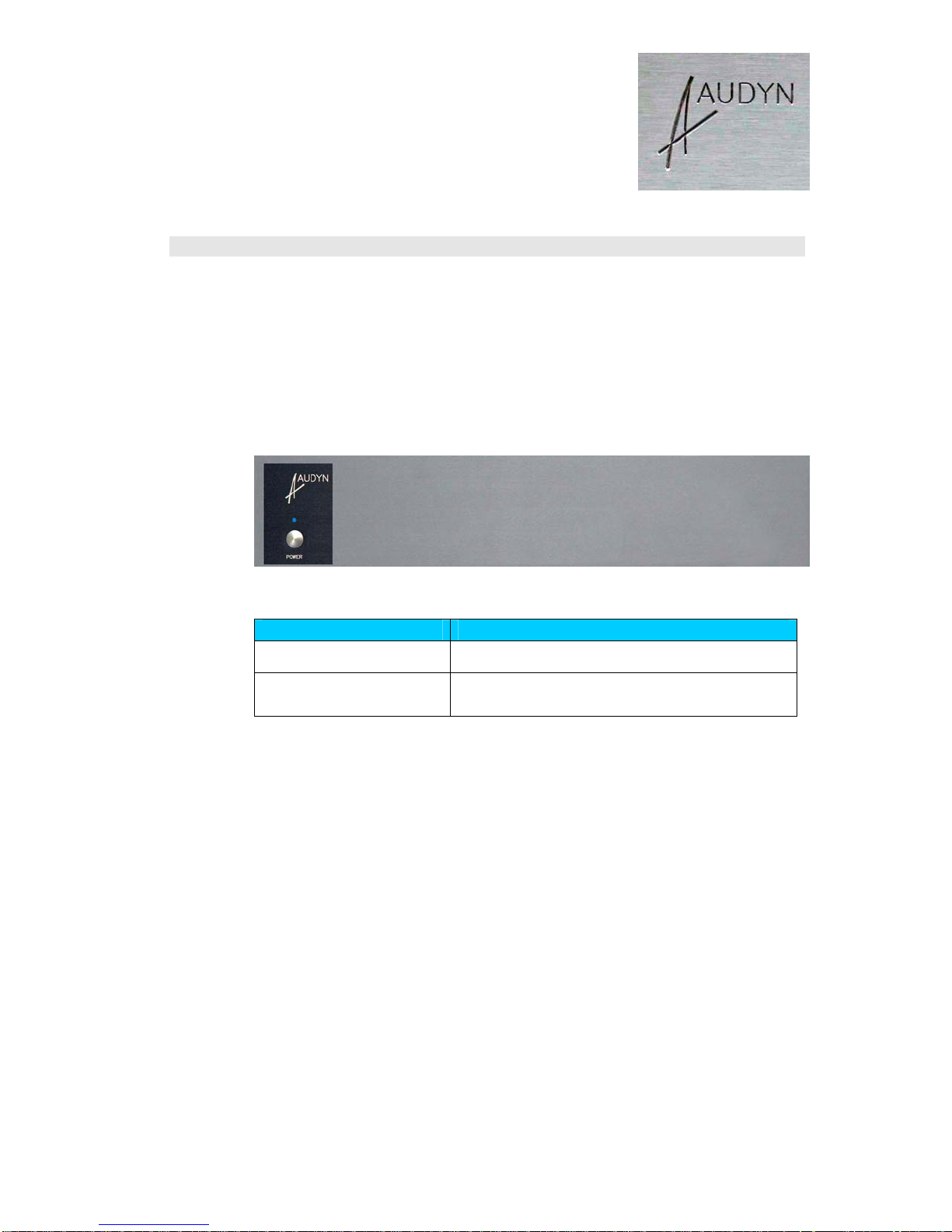

6. Bediening Audyn AMP-200
6.1 Aan/uit
De eind- versterkers van de ‘Audyn AMP-200’ wordt middels een schakelaar op het
frontpaneel aan- of uit- geschakeld. In aan/uit schakelaar bestuurd ook het
ingangsrelais waardoor de versterker in de uitstand volledig wordt ontkoppeld.
Dit relais zorgt er tevens voor dat de eindtrap geen bijgeluiden bij aan- of uitschakelen produceert.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Functie Omschrijving
o Power toets AMP-200 aan/uit schakelaar
o Power Led (blauw) Brand continue bij ‘power on’
Dooft bij ‘power off’
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
14/17
RuVox ®
Page 15
Timeless Perfection
7. Configuratie formulier
Onderstaand formulier biedt de gebruiker de mogelijkheid om alle op de AMP-200
aangesloten apparatuur te registreren.
Naam
Datum
Serienummer AMP-200
VOORVERSTERKER
o Merk/ type
o Serienummer
BRON 1
o Merk/ type
o Serienummer
BRON 2
o Merk/ type
o Serienummer
BRON 3
o Merk/ type
o Serienummer
BRON 4
o Merk/ type
o Serienummer
BRON 5
o Merk/ type
o Serienummer
BRON 6
o Merk/ type
o Serienummer
LUIDSPREKERS
o Merk/ type
o Serienummer (L)
o Serienummer (R)
Persoonlijke gegevens
Aangesloten apparatuur
.
.
.
.
.
.
.
.
.
.
.
.
.
.
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
15/17
RuVox ®
Page 16
Timeless Perfection
8. Audyn productlijn
COM-2 (geintegreerde 2 kanaals versterker)
.
.
.
.
.
.
.
.
.
.
.
.
.
.
COM-6 (geintegreerde 6 kanaals versterker) Afstandsbediening
PRE-2 (2 kanaals voorversterker)
PRE-6 (6 kanaals voorversterker)
AMP-200 (2 kanaals eindversterker)
AMP-300 (3 kanaals eindversterker)
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
16/17
RuVox ®
Page 17
Timeless Perfection
9. Referenties
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Audyn http://www.audyn.com
HiFi.nl http://www.hifi.nl/recensies.php?id=2723
RuVox® http://www.ruvox.nl
_____________________________________________________________________
Audyn AMP-200 User Manual v1.0.doc
17/17
RuVox ®
Loading...
