Herzlichen Glückwunsch!
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Verstärkers mit integriertem DSP.
MATCH setzt mit dem M 5DSP MK2 neue
Maßstäbe im Bereich der Verstärkertechnik. Dabei
protieren Sie als Kunde direkt von unserer mehr
als 30-jährigen Erfahrung in der Forschung und
Entwicklung von Audiokomponenten.
Allgemeine Hinweise
Allgemeines zum Einbau von MATCH-Komponenten
Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantieren, dass jedes Gerät vor Versand auf seinen einwandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie. Wir emp-
fehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis
eines fachgerechten Einbaus und Anschlusses des
Gerätes Voraussetzung für die Garantieleistungen
sind.
Installieren Sie Ihren Verstärker an einer trockenen
Stelle im Auto und vergewissern Sie sich, dass
dieser am Montageort genügend Kühlung erhält.
Montieren Sie das Gerät nicht in zu kleine,
abgeschlossene Gehäuse ohne Luftzirkulation oder
in der Nähe von wärmeabstrahlenden Teilen oder
elektronischen Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muss der Verstärker
professionell befestigt werden. Dieses geschieht
über Schrauben, die in eine Montageäche eingeschraubt werden, die wiederum genügend Halt
bieten muss. Bevor Sie die Schrauben im Montagefeld befestigen, vergewissern Sie sich, dass keine
elektrischen Kabel und Komponenten, hydraulische
Bremsleitungen, der Benzintank etc. dahinter verborgen sind. Diese könnten sonst beschädigt werden. Achten Sie bitte darauf, dass sich solche Teile
2
Dieser Verstärker wurde von uns nach neuesten
technischen Erkenntnissen entwickelt und zeichnet
sich durch hervorragende Verarbeitung und eine
überzeugende Anwendung ausgereifter Technologien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
auch in der doppelten Wandverkleidung verbergen
können.
Allgemeines zum Anschluss des M 5DSP MK2
Verstärkers
Der M 5DSP MK2 Verstärker darf nur in
Kraftfahrzeuge eingebaut werden, die den
12V-Minuspol an Masse haben. Bei anderen
Systemen kann der MATCH Verstärker und die
elektrische Anlage des Kfz beschädigt werden.
Verwenden Sie zur Verbindung des MATCH
M 5DSP MK2 mit dem Autoradio ausschließlich
das beiliegende MATCH-Anschlusskabel oder
das optional erhältliche PP-ISO Kabel!
ACHTUNG: Der Verstärker darf nur mit dem
PP-ISO Kabel angeschlossen werden, wenn
sich dieser im „MidPower“-Modus bendet!

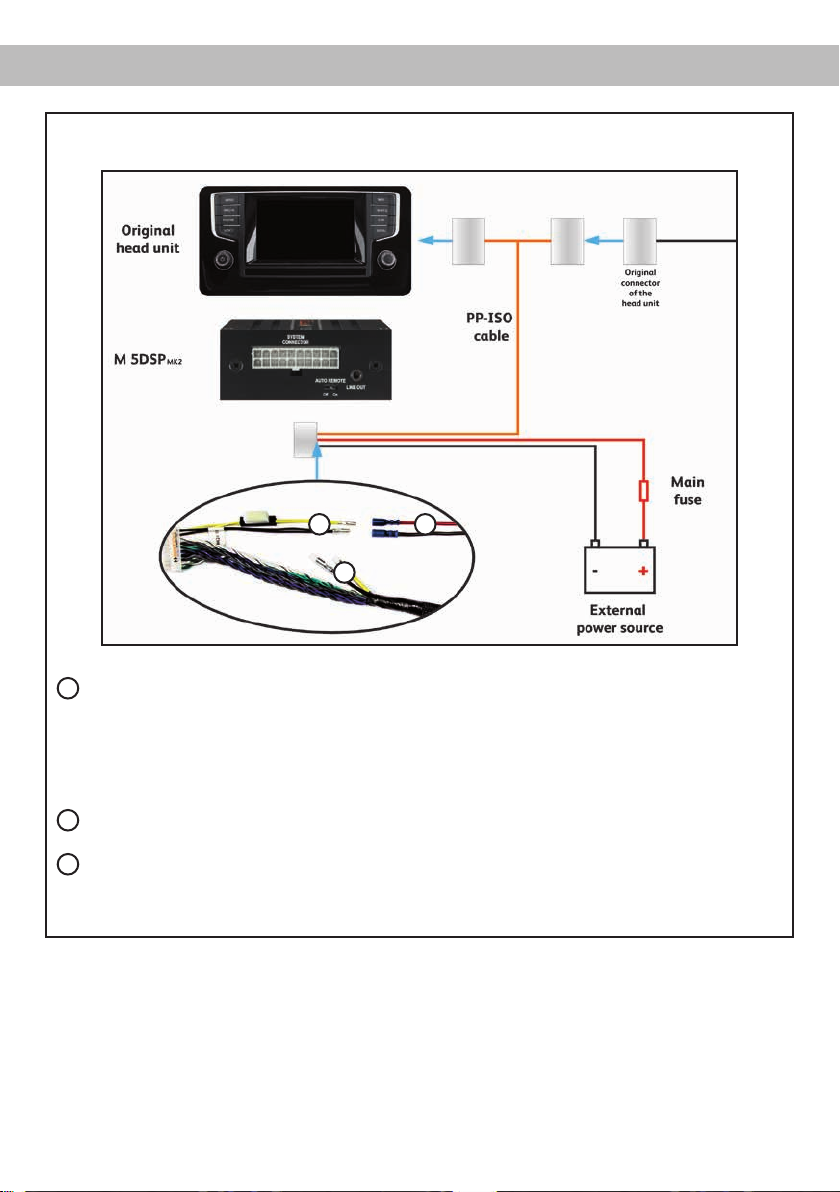

Die Verwendung des PP-ISO Kabels im
„HighPower“-Modus oder eines anderen Kabels
kann zu Schäden an ihrer Anlage führen. Die Sicherung am Anschlusskabel darf nur mit dem
gleichen Wert (30 A) ersetzt werden, um eine Beschädigung des Gerätes zu verhindern. Höhere
Werte können zu gefährlichen Folgeschäden
führen.
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr
besteht. Bei scharfen Kanten (Blechdurchführungen) müssen alle Kabel gegen Durchscheuern
gepolstert sein. Ferner darf das Versorgungskabel
niemals mit Zuleitungen zu Vorrichtungen des Kfz
(Lüftermotoren, Brandkontrollmodulen, Benzinlei-
tungen etc.) verlegt werden.

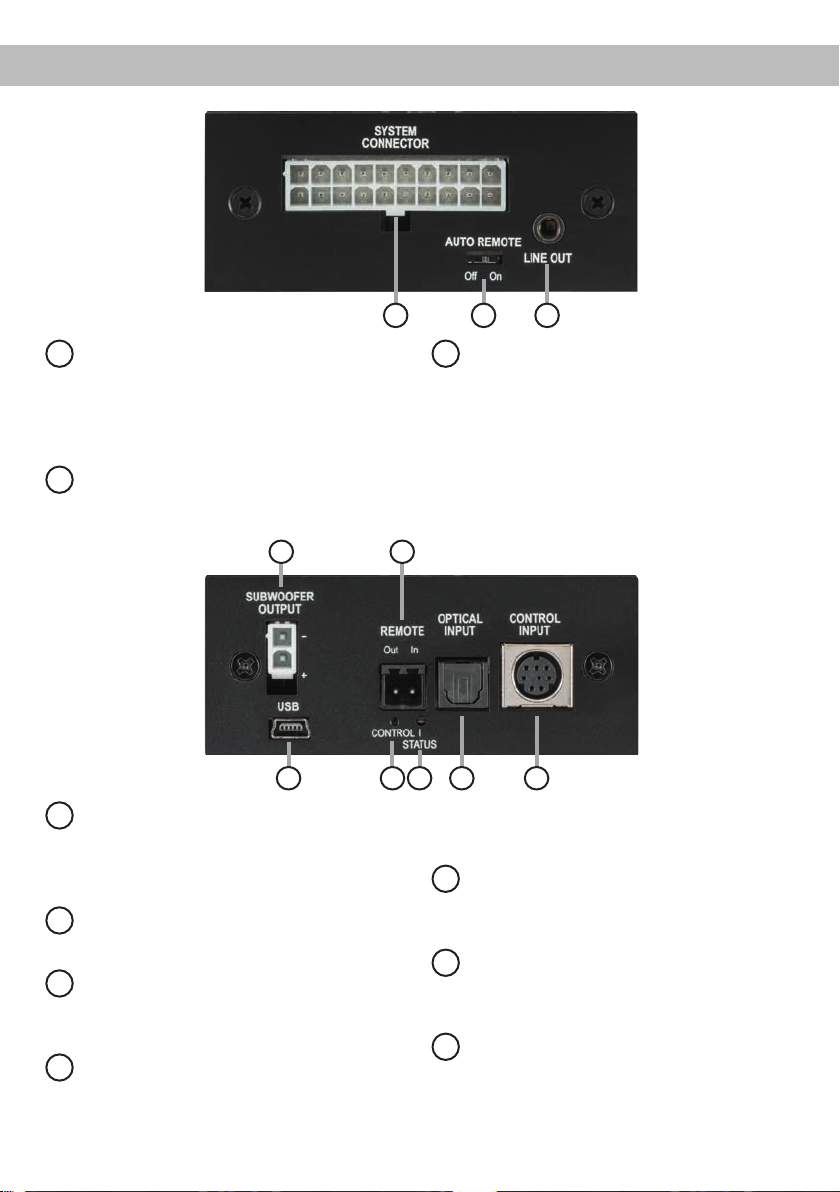

Anschluss- und Bedienelemente
1 2 3

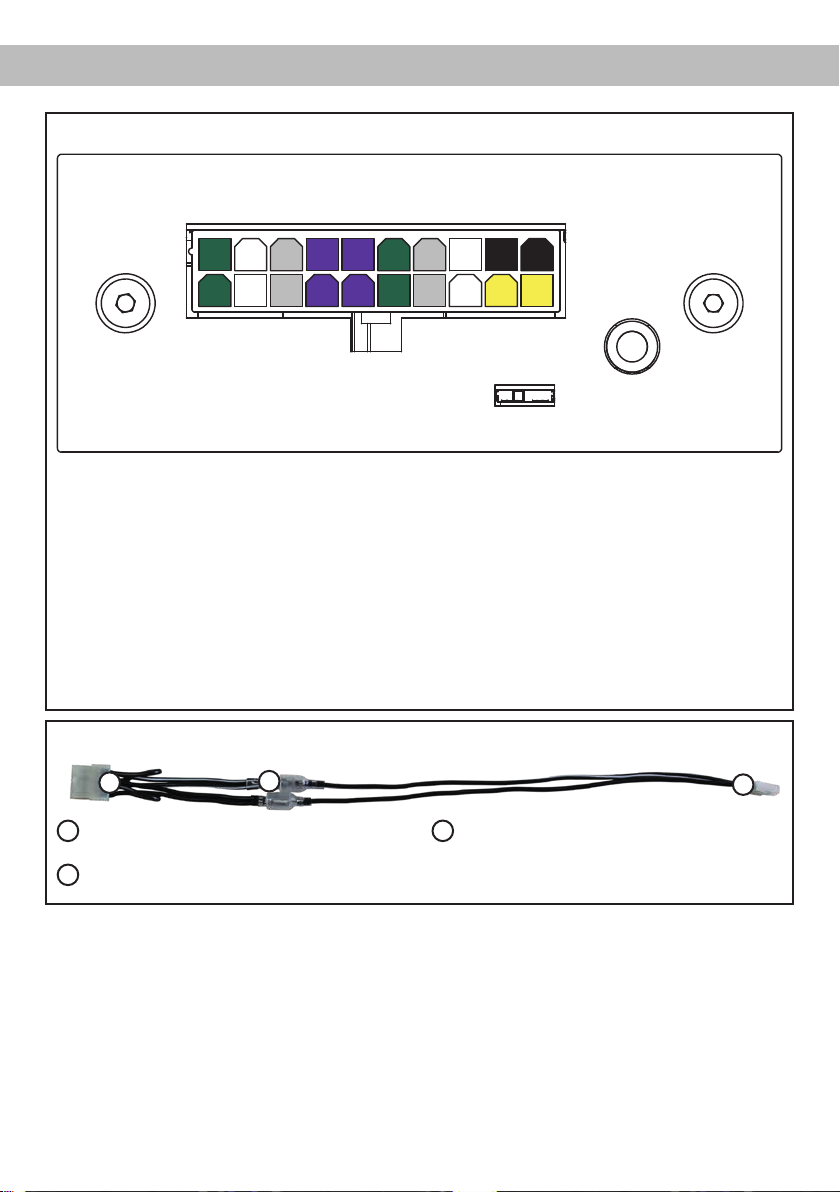

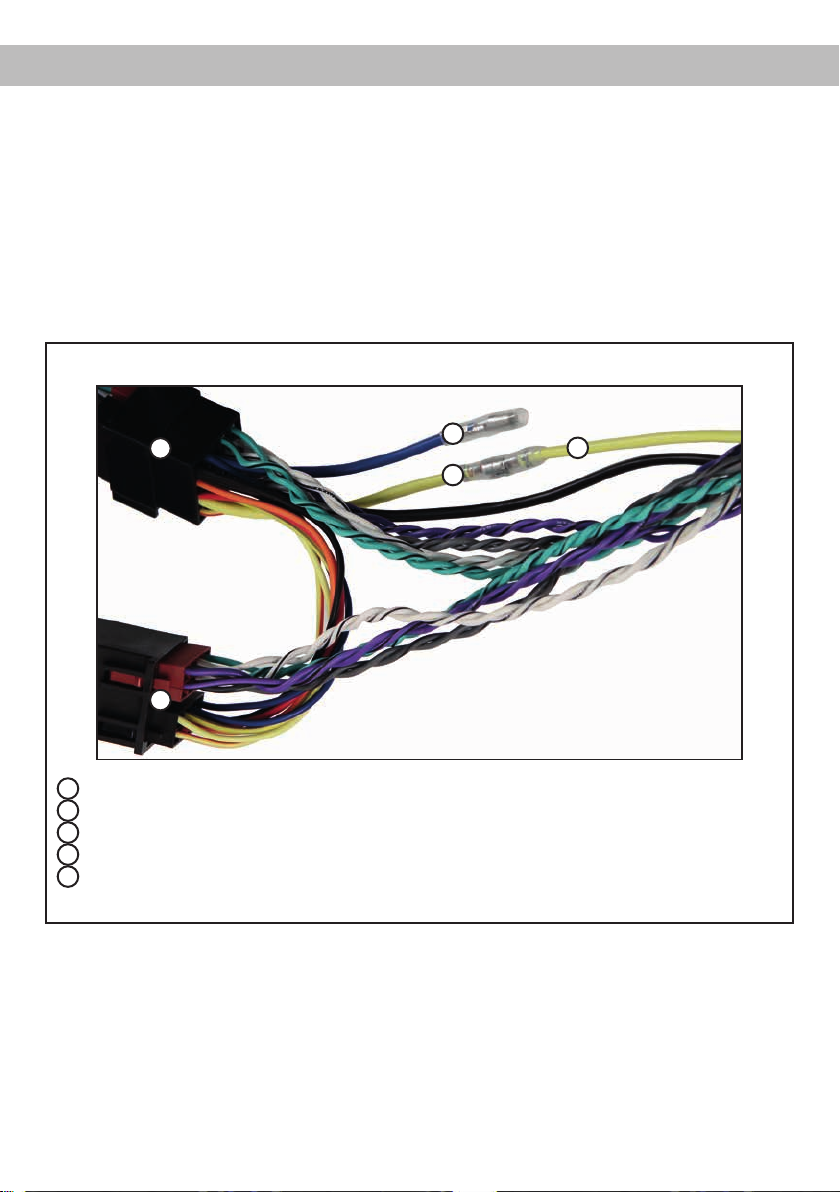

System Connector
1
Anschluss für den MATCH Kabelbaum.
Verwenden Sie ausschließlich ein MATCH
Original-Anschlusskabel, um den Verstärker
mit dem Autoradio zu verbinden.
Auto Remote
2
Dient zum Aktivieren bzw. Deaktivieren der
automatischen Einschaltung des Verstärkers.
4

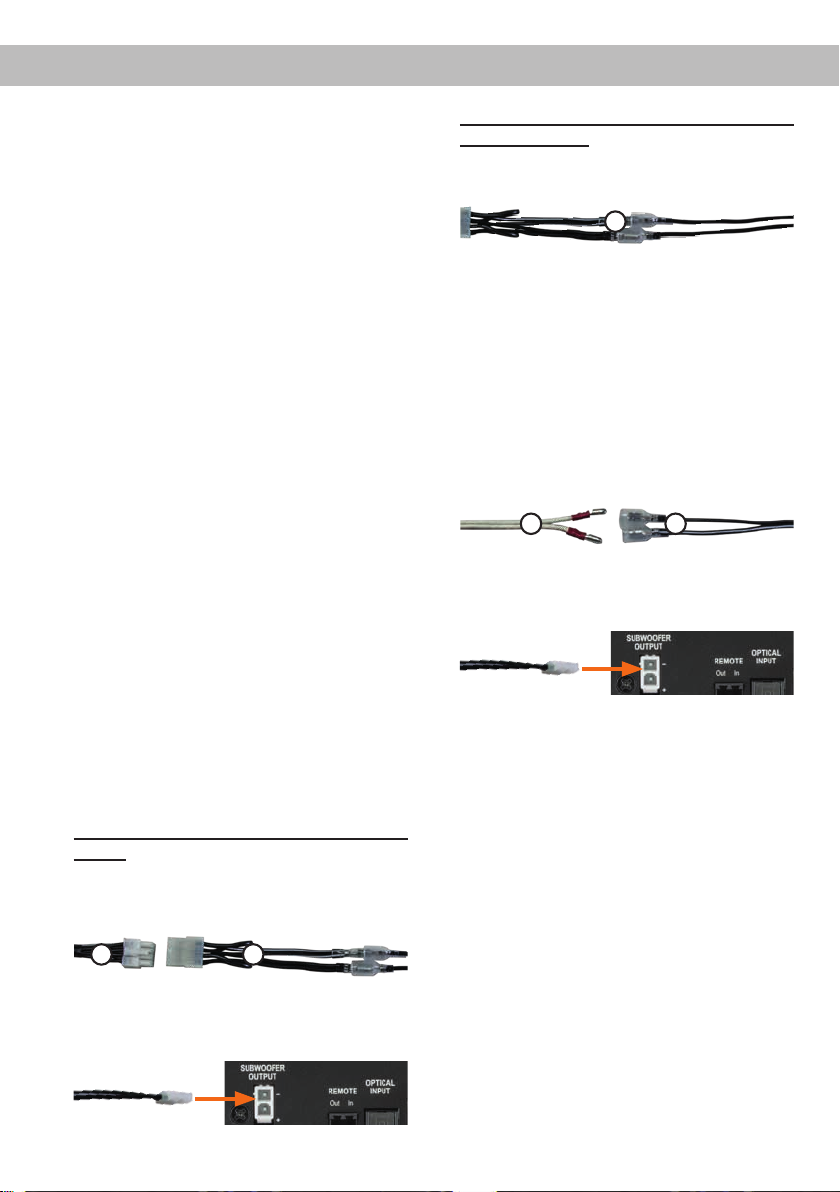

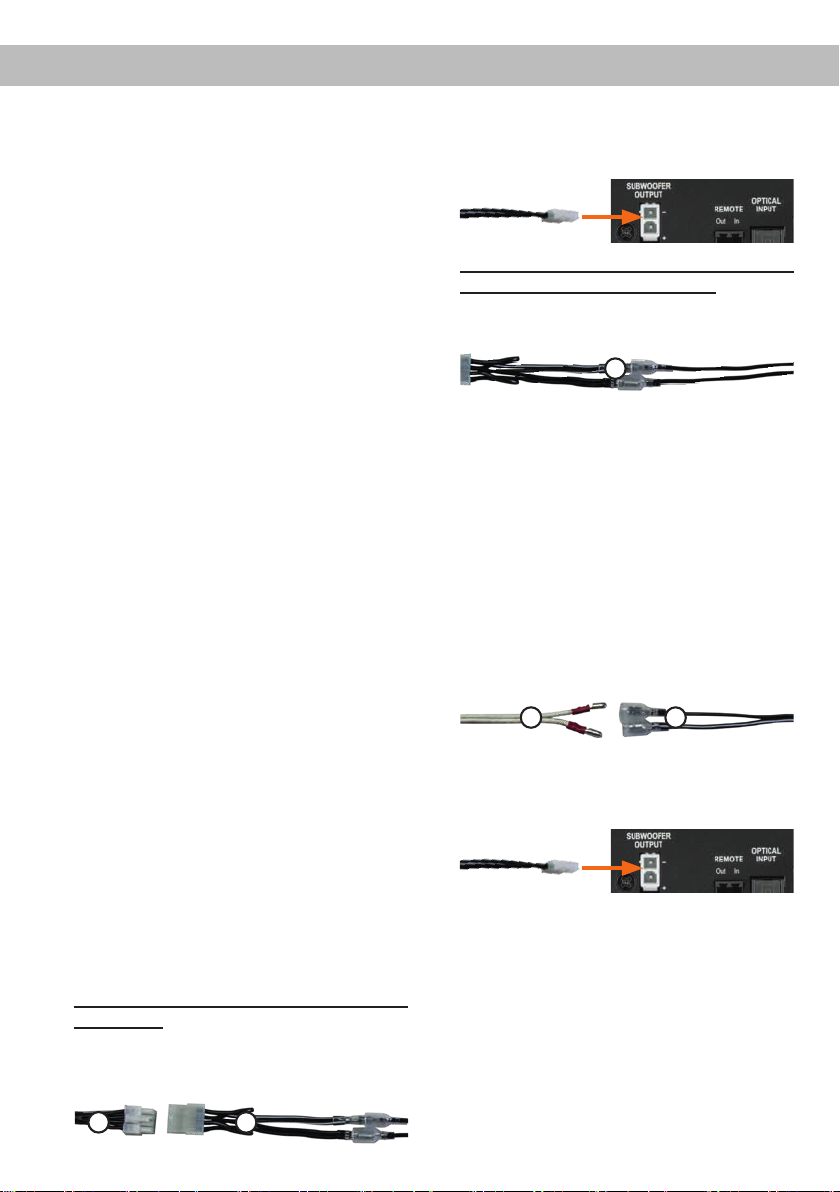

Subwoofer Output
4
Anschluss für einen passiven Subwoofer
oder Center-Lautsprecher. Verwenden Sie
dazu ausschließlich das beiliegende Kabel.
USB Eingang
5
Dient zum Anschluss an den Computer.
Control Taster
6
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
Remote In / Out
7
Der Remote-Eingang dient zum Einschalten
der M 5DSP MK2. Der Remote-Ausgang
dient zum Einschalten weiterer Verstärker bei
Line Out
3
Stereo-Vorverstärkerausgang zum An-
schluss weiterer Verstärker. Zum Einschalten
dieser Verstärker muss der Remote-Ausgang
(Remote Out) verwendet werden.
9
8765
Verwendung des Line Out.
Status LED
8
Die Status LED zeigt den Betriebszustand
Optical Input
9
Optischer Eingang im SPDIF-Format für digi-
Control Input
10
Multifunktionsanschluss – dient zum
10
und den ausgewählten Speicherbereich an.
tale Stereosignale.
Anschluss einer Fernbedienung und
weiterem MATCH M 5DSP MK2 Zubehör.
3
Inbetriebnahme und Funktionen
System Connector
1

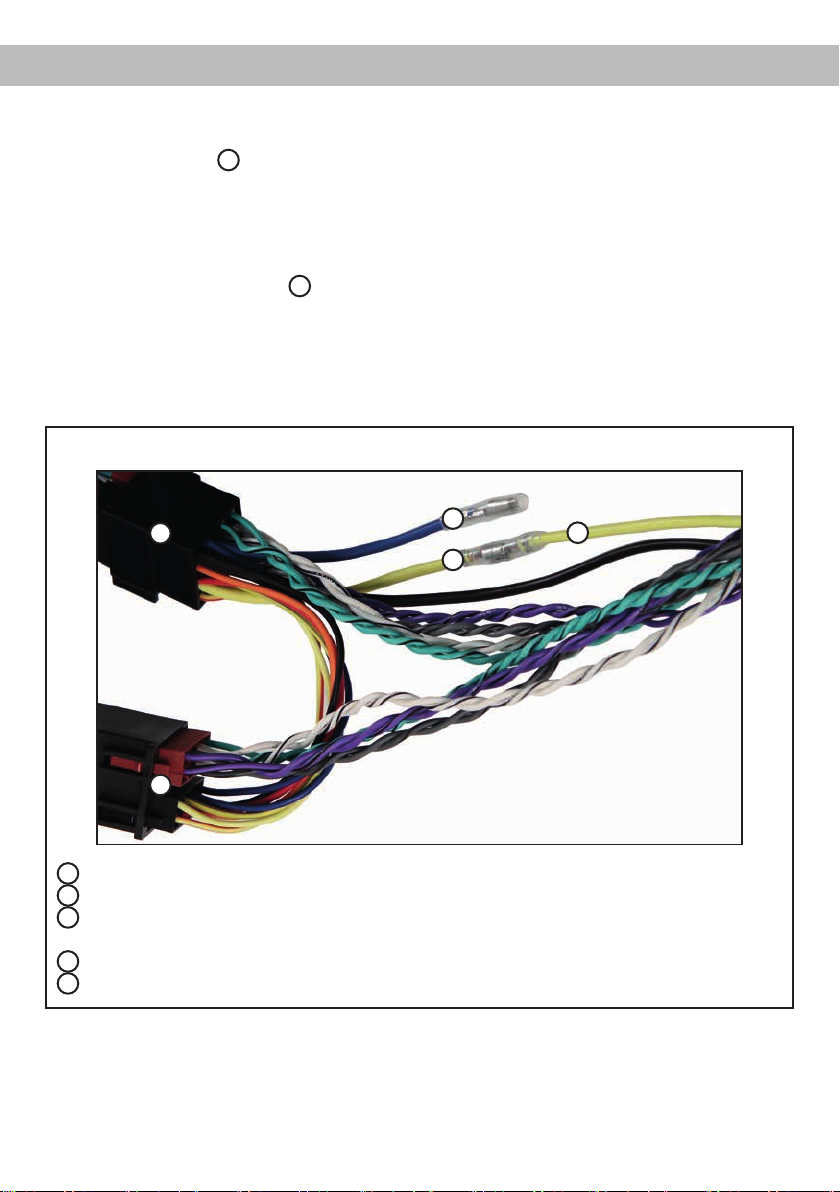

Diese Buchse dient zum Anschluss des mitgelieferten Kabelbaums. Verwenden Sie zur Verbindung
des MATCH M 5DSP MK2 mit dem Originalradio
ausschließlich den mitgelieferten Kabelbaum oder
eine Alternative aus dem MATCH Zubehörprogramm.
Hinweis: Bei Verwendung von Kabelbäumen aus
dem MATCH Zubehörprogramm muss die M 5DSP
MK2 im HighPower-Modus mit einem ausreichend
dimensionierten Kabel direkt an die Stromversorgung angeschlossen werden. Eine ausführliche
Beschreibung des „HighPower“-Modus nden Sie
auf Seite 7.
Achtung: Die Verwendung anderer oder ähnlicher
Kabelbäume kann zur Zerstörung des Verstärkers,
des Autoradios oder der angeschlossenen Lautsprecher führen. In jedem Fall führt dies zum Erlöschen der Garantie.
Auto Remote
2
Die Einschaltung des M 5DSP MK2 Verstärkers
erfolgt automatisch bei Ansteuerung über die
Highlevel-Eingänge oder sobald ein Remote-Signal
am Remote In anliegt. Mit Hilfe des Auto RemoteSchalters kann die automatische Einschaltung ak-
tiviert bzw. deaktiviert werden. Die Deaktivierung
sollte vorgenommen werden, wenn es beispielswei-
se zu Störgeräuschen beim Ein- und Ausschalten
des Verstärkers kommt.
Hinweis: Wird die automatische Einschaltung des
Verstärkers deaktiviert, muss der Remote In belegt
werden. Eine automatische Einschaltung über den
Lautsprechereingang ist dann nicht mehr möglich.
Line Out
3
Der 3,5 mm Line Out ist ein Stereo-Signalausgang
zum Anschluss weiterer Verstärker. Dieser Aus-
gang liefert eine maximale Ausgangsspannung von
3 Volt RMS. Wenn Sie diesen Ausgang verwenden,
ist es zwingend erforderlich den Remote-Ausgang
(Remote Out) zum Einschalten des / der an den
Line Out angeschlossenen Verstärker zu verwen-
den, da ansonsten Störsignale auftreten können.
Der Remote-Ausgang schaltet sich automatisch
während des Power Save Modus sowie bei einem
Software-Update ab.
Hinweis: Um Störgeräusche zu vermeiden, ist
es ratsam ein abgeschirmtes Klinke-Cinch-An-
4
schlusskabel zum Anschluss weiterer Verstärker zu
verwenden.
Subwoofer Output
4
Diese Buchse dient zum Anschluss eines passiven
MATCH Plug & Play Subwoofers, wie beispielsweise dem MATCH PP 7E-D oder PP 7S-D, eines
herkömmlichen Subwoofers oder Center-Lautsprechers. Verwenden Sie zum Anschluss ausschließ-
lich das beiliegende Kabel. Wie die verschiedenen
Lautsprecher angeschlossen werden, ist unter
Punkt 7 Seite 10 „Anschluss eines Lautsprechers
an den Subwooferausgang“ nachzulesen. Bei
Verwendung eines Subwoofers empfehlen wir die
Spannungsversorgung der M 5DSP MK2 direkt an
der Batterie anzuschließen, siehe Seite 9 Punkt 4
„Anschluss der Stromversorgung“.

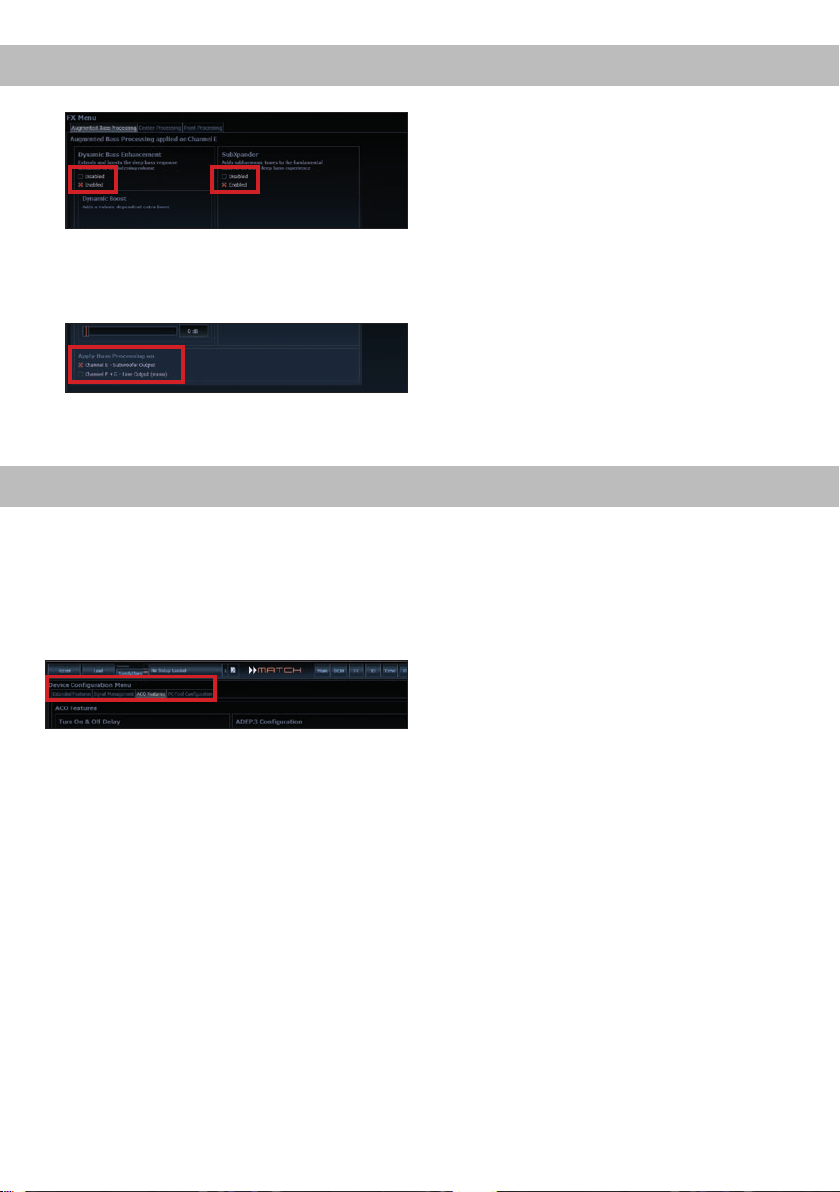

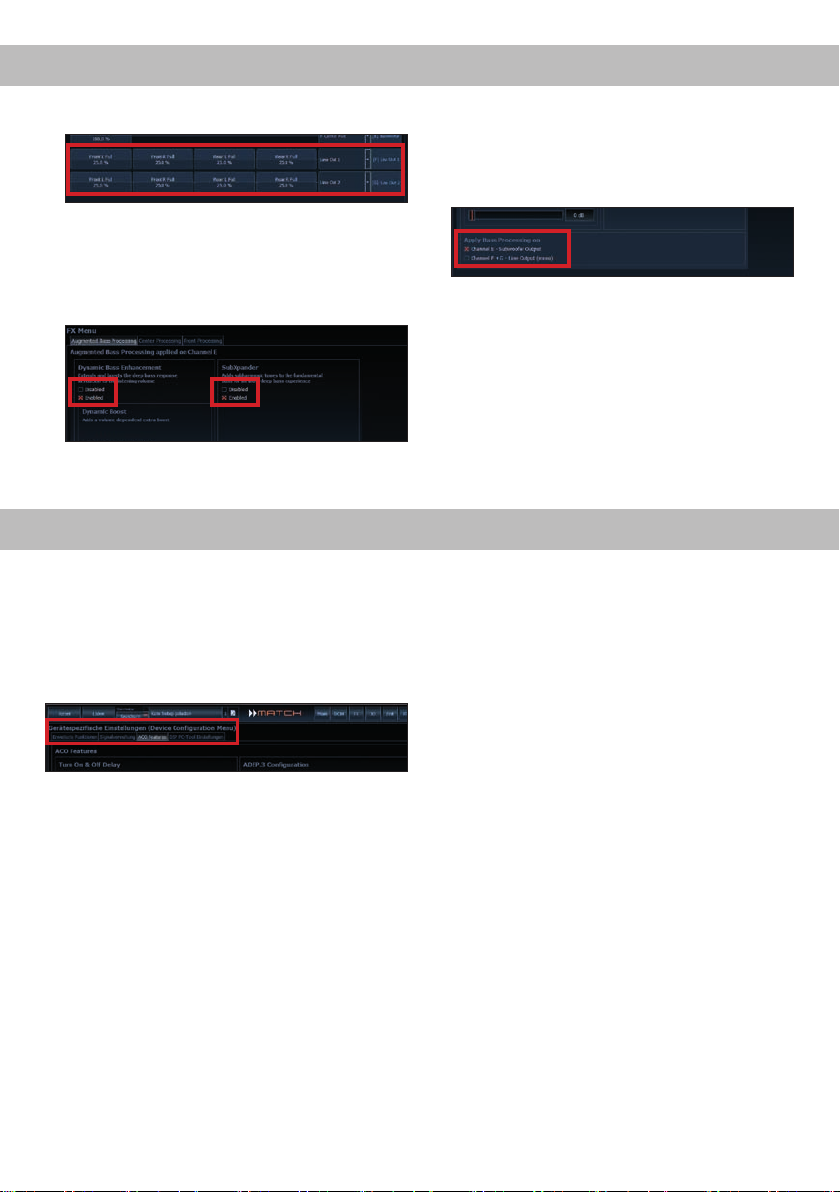

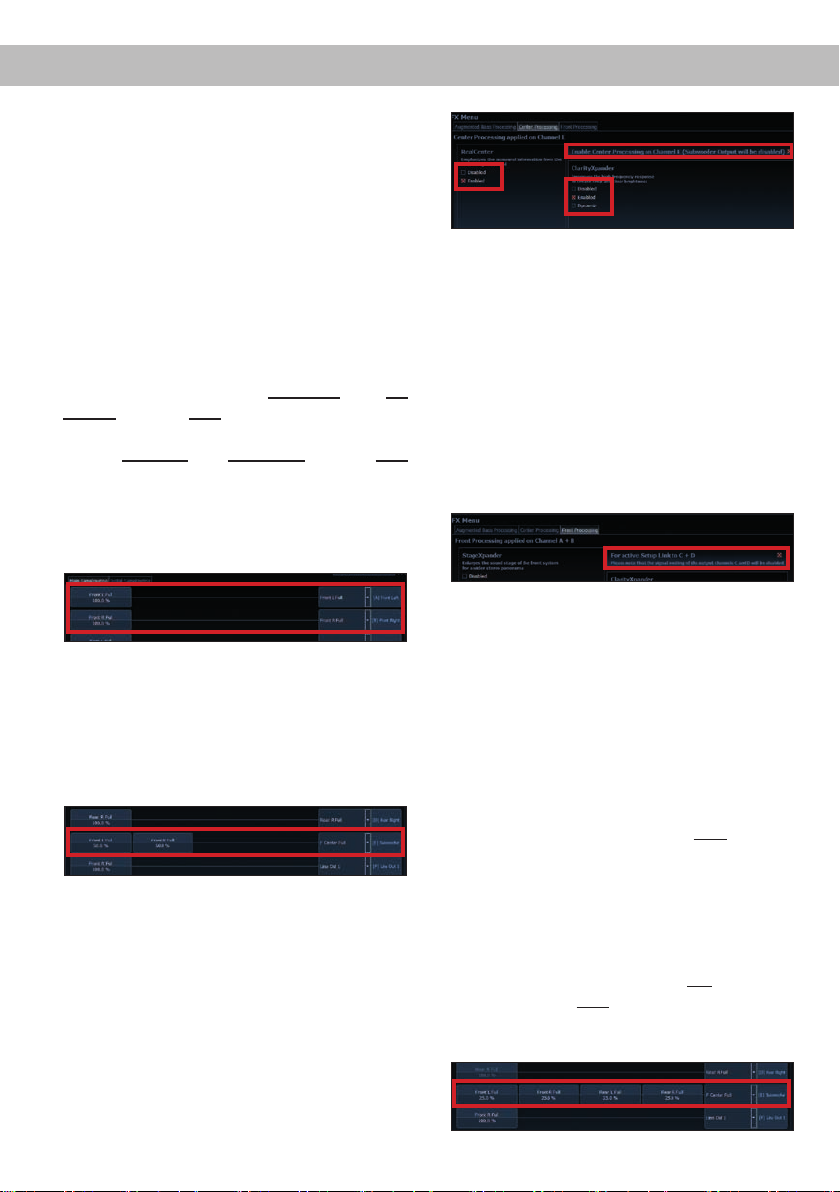

Hinweis: Bei Anschluss eines Center-Lautsprechers muss im FX-Menü der DSP PC-Tool Software
das Center Processing aktiviert werden (siehe Seite 14, Kongurationshinweise für die DSP-Soundeekte).
USB Eingang
5

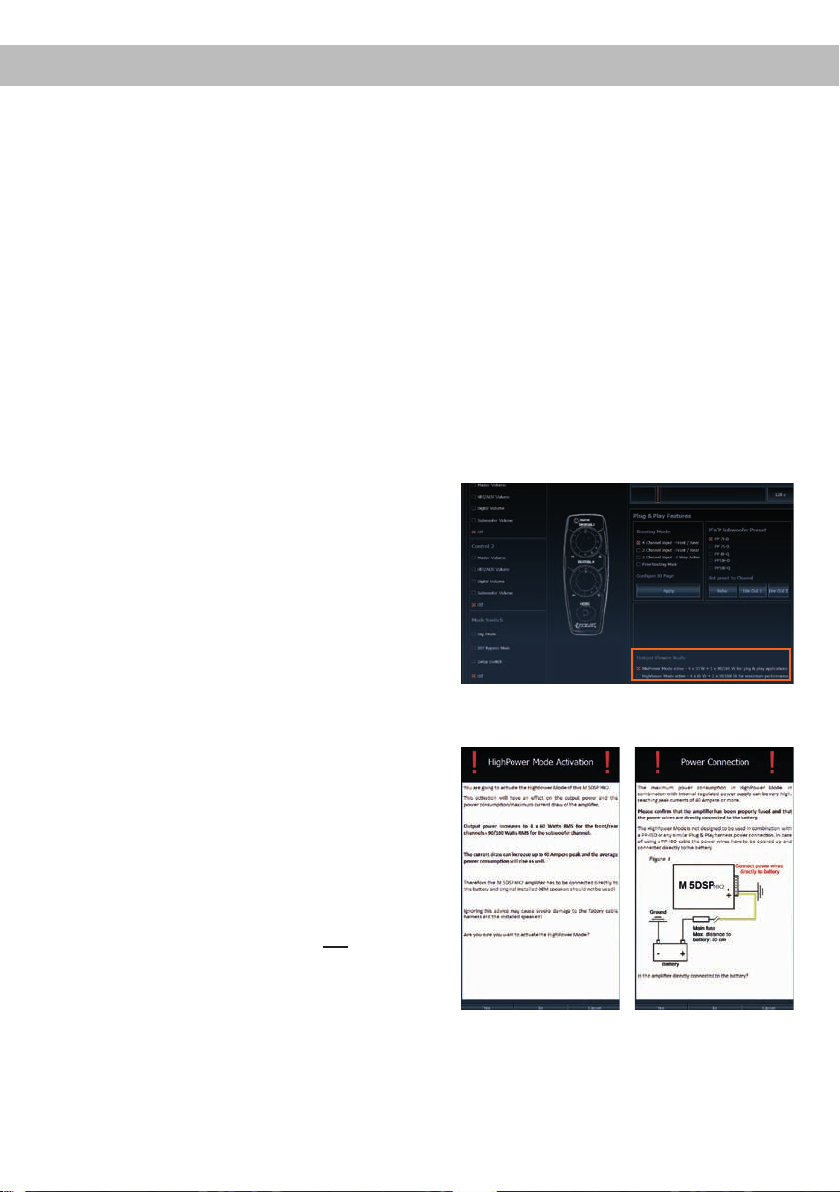

Mit Hilfe dieses Eingangs wird die M 5DSP MK2
über das beiliegende Kabel mit dem Computer verbunden und kann anschließend über das DSP PC-
Tool konguriert werden.
Bevor Sie den Verstärker das erste Mal an einen
Computer anschließen, gehen Sie auf unsere
Homepage und laden die aktuellste Software
Version des DSP PC-Tools herunter. Es ist ratsam regelmäßig nach Updates der Software zu
schauen, damit das Gerät immer auf dem aktuellsten Stand ist. Die Software sowie die dazugehörige Bedienungsanleitung nden Sie auf
www.audiotec-scher.com.
Es wird dringend empfohlen die Bedienungsanlei-
tung der Software (Sound Tuning Magazine) vor
der ersten Benutzung durchzulesen, um Komplika-
tionen und Fehler zu vermeiden.
Im folgenden Abschnitt lesen Sie die wichtigsten
Schritte zum Anschluss und der ersten Inbetriebnahme:
1. Laden Sie die DSP PC-Tool Software unter
www.audiotec-scher.com herunter und installieren diese auf ihrem Computer.
2. Schließen Sie danach den Verstärker mit dem
beiliegenden USB-Kabel an den Computer
an. Wenn Sie längere Distanzen zu überbrü-
cken haben, verwenden Sie bitte eine aktive
USB-Verlängerung mit integriertem Repeater
oder das optional erhältliche WIFI CONTROL
Interface.
3. Schalten Sie erst den Verstärker ein und starten Sie anschließend die Software. Sofern die
Betriebssoftware des Verstärkers nicht mehr
aktuell ist, wird diese automatisch aktualisiert.
4. Nun können Sie den MATCH M 5DSP MK2
Verstärker mithilfe der DSP PC-Tool Software
frei kongurieren.
Nützliche Hinweise zur korrekten Einstellung ent-
nehmen Sie z.B. unserem „Sound Tuning Magazin“,
welches auf unserer Website zum Download bereit
steht.
Hinweis: Es können keine USB Speichermedien
angeschlossen werden.
Achtung: Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme die Lautstärke am Radio auf
Minimum zu drehen und an den Line Out des Verstärkers noch nichts anzuschließen, bis die grundle-
genden Einstellungen im Verstärker vorgenommen
wurden. Speziell bei Verwendung der M 5DSP MK2
in vollaktiven Systemen besteht sonst Zerstörungsgefahr für die Hochtöner.
Control Taster
6
Der M 5DSP MK2 bietet 10 interne Speicherplätze
für Sound Setups. Mit Hilfe des Control Tasters lässt
sich zwischen zwei Speicherplätzen umschalten.
Diese können im DSP PC-Tool festgelegt werden.
Hinweis: Werkseitig sind die Speicherbereiche
eins und zwei eingestellt. Zum manuellen Umschalten zwischen den zwei Setups muss der Control
Taster eine Sekunde lang gedrückt werden.
Der Umschaltvorgang wird durch einmaliges rotes
Blinken der Status LED angezeigt. Um zwischen
allen internen Speicherplätzen umschalten zu
können, wird die optional erhältliche Display-Fern-
bedienung DIRECTOR oder die WIFI CONTROL
empfohlen.
Wird der Taster länger als fünf Sekunden gedrückt,
so wird das Gerät resettet und der gesamte interne
Speicher gelöscht! Anschließend wird dies durch
ein durchgehendes rotes Leuchten und grünes
schnelles Dauerblinken der Status LED angezeigt.
Achtung: Nach dem Resetten des Gerätes kann
der MATCH M 5DSP MK2 keine Audiosignale mehr
wiedergeben, bis ein neues Sound Setup eingespielt wurde.
Remote In / Out
7
Remote In: Der Remote-Eingang dient zum Einschalten der M 5DSP MK2, sofern die am High-
level-Eingang angeschlossene Signalquelle die
automatische Einschaltung nicht aktiviert oder der
Verstärker bewusst nur über ein Remote-Signal des
Remote In ein- und ausgeschaltet werden soll.
Remote Out: Der Remote-Ausgang dient dazu,
weitere Verstärker einzuschalten. Verwenden Sie in
jedem Fall diesen Ausgang, wenn Sie weitere Verstärker an den Line Out der M 5DSP MK2 anschließen, da es ansonsten zu Störgeräuschen kommen
kann. Dieser Ausgang aktiviert sich automatisch,
sobald der Bootvorgang des DSP abgeschlossen
ist. Zudem wird dieser Ausgang bei aktiviertem „Power Save Mode“ und bei Betriebssoftware-Updates
abgeschaltet.
Status LED
8
Die Status LED zeigt den Betriebszustand des
Verstärkers und dessen DSP-Speichers an.
Grün: Verstärker eingeschaltet und betriebsbereit.
Orange: Power Save Modus aktiv.
Rot: Protection Mode aktiv. Dieser kann unter-
schiedliche Ursachen haben. Der Verstärker ist mit
Schutzschaltungen gegen Über- und Unterspannung sowie Überhitzung ausgestattet. Prüfen Sie
in diesem Fall alle Anschlüsse auf Fehler, wie z.B.
Kurzschlüsse oder fehlerhafte Verbindungen. Ist die
Sicherheitsschaltung der Temperaturüberwachung
aktiv, wird der Remote-Ausgang sowie die Signalausgabe abgeschaltet, bis ein sicherer Betrieb wieder gewährleistet werden kann.
Rot / grün langsam blinkend: Keine Betriebssoft-
ware auf dem DSP installiert. Verbinden Sie den
Verstärker mit der DSP PC-Tool Software und bestätigen das automatische Update der Betriebssoftware. Die aktuellste Version des DSP PC-Tools
nden Sie auf www.audiotec-scher.com.
Rot / grün schnell blinkend: Aktuell ausgewählter
Sound Setup-Speicherplatz ist leer. Ein neues DSP
Setup muss über die DSP PC-Tool Software eingespielt werden oder schalten Sie auf einen Speicher-
platz mit vorhandenem Sound Setup um.
5
Inbetriebnahme und Funktionen
Optical Input
9
Optischer Eingang im SPDIF-Format für den An-
schluss an Signalquellen mit digitalem Ausgang.
Die „Sampling Rate“ dieses Eingangs muss zwischen 12 - 96 kHz liegen. Das Eingangssignal wird
automatisch an die interne Abtastrate angepasst.
Um diesen Eingang zu aktivieren und in der Lautstärke regeln zu können, wird eine optional er-
hältliche Fernbedienung oder die WIFI CONTROL
empfohlen.
Hinweis: Es können ausschließlich Stereosignale
und keine MP3- oder Dolby-codierten Daten verarbeitet werden!
Spezielle Features der M 5DSP MK2
ACO – Advanced 32 Bit CoProcessor
Der MATCH M 5DSP MK2 Verstärker verwendet
für alle internen wie auch externen Steuerungsund Kommunikationsaufgaben einen besonders
leistungsstarken 32 Bit CoProcessor der neuesten
Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche
Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups
sondern vor allem auch in der Datenkommunika-
tion mit unserer DSP PC-Tool Software. Ein wei-
terer wesentlicher Vorteil ist der integrierte, native
Bootloader des CoProcessors. Dieser ermöglicht
Software-Upgrades aller Komponenten des DSPs,
um beispielsweise den Mikrocontroller-gesteuerten
ADEP.3-Schaltkreis auch zukünftig auf Änderungen
bei Diagnosesystemen von Werksradios anpassen
zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO
dank des neuen Flashspeichers Platz für 10 Sound
Setups anstelle der üblichen zwei.
Start-Stopfähigkeit
Das Netzteil im MATCH M 5DSP MK2 stellt die interne Spannungsversorgung auch bei kurzfristigen
Einbrüchen bis hinab zu 6 Volt sicher.
Damit ist gewährleistet, dass der MATCH
M 5DSP MK2 auch beim Motorstart voll funktionsfähig bleibt.
6
10
Control Input
Dieser Multifunktionsanschluss dient zum Anschluss von MATCH Zubehörprodukten, wie beispielsweise einer Fernbedienung mit deren Hilfe
diverse Funktionen des DSP-Verstärkers gesteuert
werden können. Die Funktionalität muss je nach
Typ der Fernbedienung zuerst im „Device Conguration Menu“ der DSP PC-Tool Software oder an
der Fernbedienung selbst konguriert werden.
Zwei Leistungsoptionen
Die M 5DSP MK2 verfügt über zwei Leistungsmodi,
den „HighPower“-Modus für maximale Performance
und den “MidPower”-Modus mit reduzierter Ausgangsleistung und geringerer Stromaufnahme für
Plug & Play Anwendungen.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden
bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste
Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines
zusätzlichen Verstärkers Fehlermeldungen oder
gar Fehlfunktionen auftreten können. Der neue
ADEP.3-Schaltkreis (Advanced Diagnostics Error
Protection Generation 3) verhindert diese Probleme
ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Class HD Technologie
In der M 5DSP MK2 werden die Vorteile der
Class H-Technologie mit dem Prinzip eines
Class D-Verstärkers kombiniert. Das Resultat ist
ein unübertroener Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrit. Die
Vorteile spielt das Class HD-Konzept bei kleiner
und mittlerer Aussteuerung aus, da das Netzteil die
interne Versorgungsspannung der Leistungsstufen
in Abhängigkeit von der Amplitude des Eingangssignals regelt. Damit wird die mittlere, vom Verstärker
erzeugte Verlustleistung drastisch reduziert.
Umschaltung der Leistungsmodi
HighPower- / MidPower-Modus
Die M 5DSP MK2 verfügt über zwei Leistungsmodi,
den „HighPower“-Modus für maximale Performance
und den “MidPower”-Modus mit reduzierter
Ausgangsleistung und geringerer Stromaufnahme
für Plug & Play Anwendungen.
Hinweis: Ab Werk ist der „MidPower“-Modus
aktiv.
Dieser reduziert die Leistung der Front- und Rearkanäle auf 35 Watt pro Kanal. Die daraus resultierende geringere maximale Stromaufnahme
der M 5DSP MK2 ermöglicht so einen einfachen
Anschluss mit den optional erhältlichen PP-ISOKabeln an den Original-Kabelbaum des Fahrzeugs,
siehe Seite 11.
Hinweis: Der „MidPower“-Modus ist keine Garantie für eine einwandfreie Funktion in Verbindung
mit dem Original-Kabelbaum des Fahrzeugs. Je
nach Fahrzeugmarke und -modell kann es dennoch
erforderlich sein, die Spannungsversorgung der
M 5DSP MK2 über ein direktes Anschlusskabel zur
Batterie herzustellen!
Wenn Sie bei der M 5DSP MK2 den „HighPower“-
Modus und damit die volle Ausgangsleistung
aktivieren wollen, muss dies über eine
entsprechende Einstellung im „Device Conguration
Menu“ der DSP PC-Tool Software erfolgen.
Im folgenden Abschnitt nun die wichtigsten Schritte
zur Aktivierung des „HighPower“-Modus:
1. Schließen Sie den Verstärker mit dem beiliegenden USB-Kabel an den Computer an.
Wenn Sie längere Distanzen zu überbrü-
cken haben, verwenden Sie bitte eine aktive
USB-Verlängerung mit integriertem Repeater
und kein passives USB-Kabel.
Optional kann die Verbindung auch mit der
WIFI CONTROL per WLAN hergestellt werden.
2. Schalten Sie erst den Verstärker ein und starten
Sie anschließend die DSP PC-Tool Software.

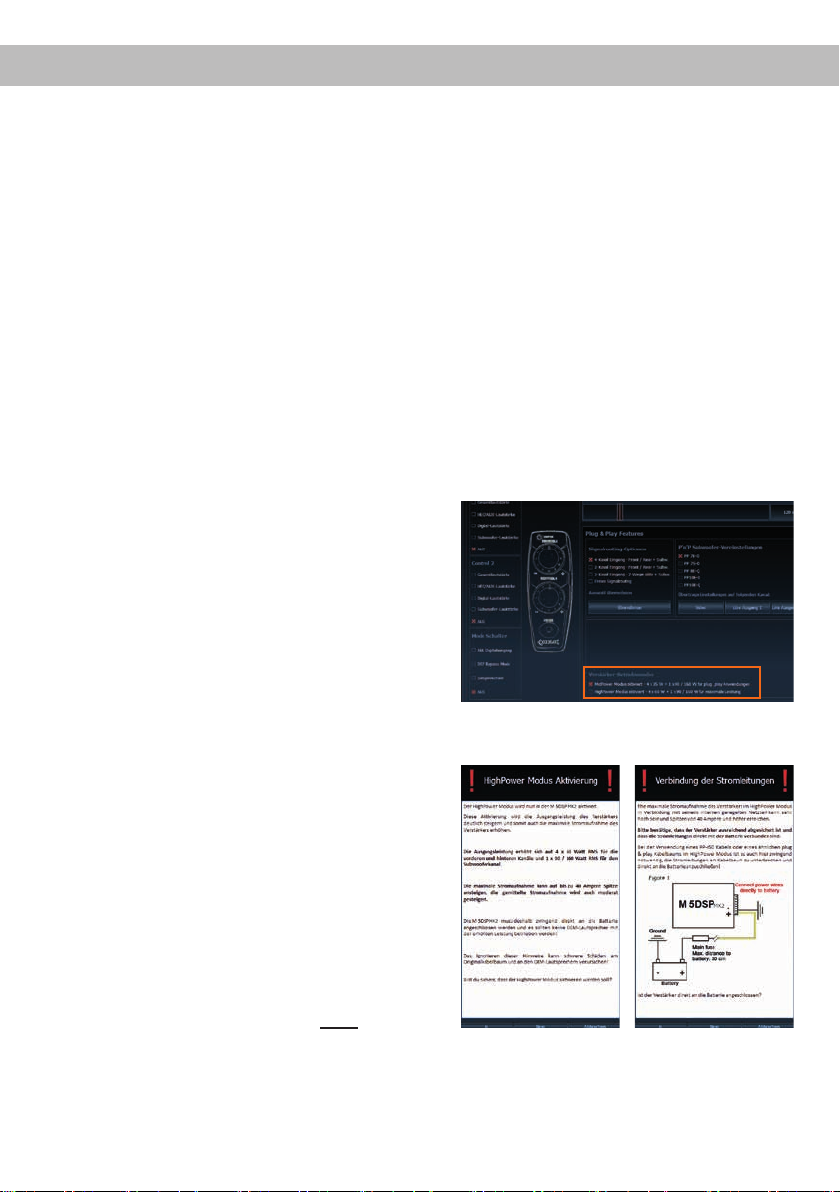

3. Önen Sie das „Device Conguration Menu“
(DCM) im DSP PC-Tool. Im Reiter „Extended
Features“ können Sie nun den „High-Power“Modus aktivieren bzw. deaktivieren (siehe Markierung im nachfolgenden Bild).
4. Um den Vorgang abzuschließen, bestätigen Sie
die folgenden Warnhinweise.
Diese Einstellung darf nur angewählt
werden, wenn die Spannungsversorgung der
M 5DSP MK2 über ein separates, ausreichend
dimensioniertes Kabel direkt von der Batterie
sichergestellt ist! Bedenken Sie, dass die
M 5DSP MK2 im „HighPower“-Modus Ströme
bis zu 40 A ziehen kann und damit den OriginalKabelbaum jedes Fahrzeugs überlasten würde
(Brandgefahr)!
Hinweis: Die Anwahl des „HighPower“-Modus
in der DSP PC-Tool Software bleibt nicht erhalten, wenn der Speicher der M 5DSP MK2 über
den Control Taster gelöscht oder ein anderes
Setup geladen wird.
5. Die Aktivierung ist nun abgeschlossen.
7
Einbau und Installation
Abb. 1: Pinbelegung System Connector
3
2
1
13
12
11
SYSTEM
CONNECTOR
5
4
16
15
14
10
6
7
17
9
8
20
19
18
AUTO REMOTE
LINE OUT
O On
1. Highlevel-Lautsprechereingang hinten links (-)
2. Highlevel-Lautsprechereingang vorne links (-)
3. Highlevel-Lautsprechereingang vorne rechts (-)
4. Highlevel-Lautsprechereingang hinten rechts (-)
5. Lautsprecherausgang hinten rechts (-)
6. Lautsprecherausgang hinten links (-)
7. Lautsprecherausgang vorne rechts (-)
8. Lautsprecherausgang vorne links (-)
9. Masse
10. Masse
Abb. 2: Subwoofer Anschlusskabel
1
1
8-poliger Molex Stecker – zum Anschluss
2
eines MATCH Plug & Play Subwoofers
2
ASIA-Steckverbindung
11. Highlevel-Lautsprechereingang hinten links (+)
12. Highlevel-Lautsprechereingang vorne links (+)
13. Highlevel-Lautsprechereingang vorne rechts (+)
14. Highlevel-Lautsprechereingang hinten rechts (+)
15. Lautsprecherausgang hinten rechts (+)
16. Lautsprecherausgang hinten links (+)
17. Lautsprecherausgang vorne rechts (+)
18. Lautsprecherausgang vorne links (+)
19. +12 Volt
20. +12 Volt
3
3
2-poliger Molex Stecker – zum Anschluss an
den Subwoofer Output der M 5DSP MK2
8
Der MATCH M 5DSP MK2 Verstärker wird wie
nachfolgend beschrieben an das Autoradio
angeschlossen.
Achtung: Für die Durchführung der nachfolgenden
Schritte werden Spezialwerkzeuge und Fachwissen benötigt. Um Anschlussfehler und Beschädi-
gungen zu vermeiden, fragen Sie im Zweifelsfall
Ihren Fachhändler und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).
1. Anschluss der Highlevel-Lautsprechereingänge
Die Highlevel-Lautsprechereingänge (siehe
Abb. 1 Seite 8, Nr. 1 - 4 und Nr. 11 - 14) können
mit Hilfe des beiliegenden MATCH Anschlusskabels direkt mit den Lautsprecherausgängen
des Werks- bzw. Nachrüstradios verbunden
werden. Dabei müssen nicht zwingend alle Eingänge belegt werden. Es ist ausreichend zwei
der vier Highlevel-Lautsprechereingänge zu
belegen. Mit Hilfe der DSP PC-Tool Software
können die Eingangssignale auf die fünf Ausgangskanäle des Verstärkers individuell aufgeteilt werden.
Achten Sie bitte auf eine korrekte Polung!
Wenn Sie einen oder mehrere Anschlüsse verpolen, kann dadurch die Funktion des Verstärkers beeinträchtigt werden. Bei Verwendung
dieses Eingangs muss der Remote-Eingang
(Remote In) nicht belegt werden, da sich der
Verstärker automatisch einschaltet, sobald ein
Lautsprechersignal anliegt.
2. Anschluss der Lautsprecherausgänge
Die Lautsprecherausgänge (siehe Abb. 1
Seite 8, Nr. 5 - 8 und Nr. 15 - 18) können mit
Hilfe des beiliegenden MATCH Anschlusskabels direkt mit den Lautsprecherleitungen
verbunden werden. Verbinden Sie niemals
die Lautsprecherleitungen mit der Kfz-Masse
(Fahrzeugkarosserie). Dieses kann Ihren Verstärker zerstören. Achten Sie darauf, dass
alle Lautsprechersysteme phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu
Minus. Vertauschen von Plus und Minus hat
einen Totalverlust der Basswiedergabe zur Fol-
ge. Der Pluspol ist bei den meisten Lautsprechern gekennzeichnet. Die Impedanz pro Kanal
darf 4 Ohm nicht unterschreiten, da sonst die
Schutzschaltung des Verstärkers aktiviert wird.
3. Anschluss einer digitalen Signalquelle
Sofern Sie über eine Signalquelle mit optischem Digitalausgang verfügen, kann diese
an den Optical Input des Verstärkers angeschlossen werden. Die M 5DSP MK2 ist werk-
seitig so konguriert, dass automatisch auf den
Digitaleingang umgeschaltet wird, wenn dort
ein Audio signal anliegt. Diese Funktion kann
über die DSP PC-Tool Software deaktiviert bzw.
auf einen manuellen Modus (in Verbindung mit
einer optional erhältlichen Fernbedienung) geändert werden. Die Einschaltautomatik des Verstärkers funktioniert bei Verwendung des Digitaleingangs nicht, sodass der Remote-Eingang
(Remote In) zwingend belegt werden muss.
Eine gleichzeitige Nutzung des Digitaleingangs
sowie der Highlevel-Eingänge ist möglich.
Wichtig: Das digitale Audiosignal einer Quelle
ist üblicherweise nicht lautstärkegeregelt. Das
bedeutet, dass an sämtlichen Ausgängen der
M 5DSP MK2 der volle Pegel anliegt. Dies
kann im Extremfall die angeschlossenen
Lautsprecher zerstören. Wir raten deshalb
dringend dazu, eine optionale Fernbedienung
zur Einstellung der Lautstärke der digitalen
Signaleingänge zu verwenden!
Hinweis: Die M 5DSP MK2 kann nur unkomprimierte, digitale Stereo PCM-Signale mit
einer Abtastrate zwischen 12 kHz und 96 kHz
verarbeiten. Es können keine MP3- oder Dolbycodierten Daten verarbeitet werden sondern
ausschließlich Stereosignale.
4. Anschluss der Stromversorgung
Vor dem Anschluss des +12 V Versorgungs-
kabels an das Bordnetz muss die Autobatterie abgeklemmt werden.
Das +12 V Stromkabel (gelb) ist am Pluspol der
Batterie anzuschließen. Die Plusleitung sollte in
einem Abstand von max. 30 cm von der Batterie
mit einer Hauptsicherung abgesichert werden.
Der Wert der Sicherung errechnet sich aus
der maximalen Stromaufnahme der gesamten
Car-Hi Anlage. Verwenden Sie bei kurzen Leitungen (< 1 m) einen Querschnitt von minde-
stens 4 mm². Bei längeren Leitungen empfeh-
9
Einbau und Installation
len wir einen Querschnitt von min. 6 mm².
Das Massekabel (schwarz / gleicher Quer-
schnitt wie das +12 V Kabel) muss an einem
blanken, von Lackresten befreiten Massepunkt
des Kfz-Chassis oder direkt an dem Minuspol
der Autobatterie angeschlossen werden.
5. Anschluss des Remote-Eingangs
Der Remote-Eingang (Remote In) muss mit
dem Remote-Ausgang der Signalquelle verbunden werden, sofern die am HighlevelEingang angeschlossene Signalquelle die
automatische Einschaltung nicht aktiviert oder
der Verstärker bewusst nur über ein RemoteSignal des Remote In ein- und ausgeschaltet
werden soll. Es wird dringend davon abgeraten,
den Remote-Eingang des Verstärkers über das
Zündungsplus des Fahrzeugs zu steuern, um
Störgeräusche beim Ein- und Ausschalten zu
vermeiden.
6. Anschluss des Remote-Ausgangs
Dieser Ausgang (Remote Out) dient dazu einen
am Line Out angeschlossenen Zusatzverstär-
ker mit einem Remote-Signal zu versorgen.
7. Anschluss eines Lautsprechers an den
Subwooferausgang
An den Subwooferausgang (Subwoofer Out-
put) kann ein passiver MATCH Plug & Play
Subwoofer, wie beispielsweise ein MATCH
PP 7E-D oder PP 7S-D, ein handelsüblicher
passiver Subwoofer oder Center-Lautsprecher
angeschlossen werden.
Verwenden Sie zur Verbindung des MATCH
M 5DSP MK2 mit einem Lautsprecher
ausschließlich das beiliegende MATCHAnschlusskabel (Abb. 2 Seite 8)! Die Verwendung eines anderen Kabels kann zu
Schäden am Verstärker und / oder dem
Lautsprecher führen.
Anschluss eines passiven MATCH Plug & Play
Subwoofers:
1. Verbinden Sie den 8-poligen Molex Stecker
des Subwooferkabels (A) mit dem Anschlusskabel des MATCH Plug & Play Subwoofers (B).
B
A
10
2. Anschließend verbinden Sie den 2-poligen
Molex Stecker des Subwooferkabels mit dem
Subwoofer Output des Verstärkers.
Anschluss eines herkömmlichen passiven Subwoofers oder Center-Lautsprechers:
1. Trennen Sie die ASIA Steckverbindung des
Subwooferkabels (C).
C
2. Verbinden Sie das Lautsprecherkabel des
Lautsprechers (D) mit den ASIA Rundsteckern
des Subwooferkabels (E). Achten Sie darauf,
dass alle Lautsprechersysteme phasenrichtig
angeschlossen sind, d.h. Plus zu Plus und Mi-
nus zu Minus. Vertauschen von Plus und Minus
hat einen Totalverlust der Basswiedergabe zur
Folge. Der Pluspol ist bei den meisten Lautsprechern gekennzeichnet. Die Impedanz des
angeschlossenen Lautsprechers darf 2 Ohm
nicht unterschreiten, da sonst die Schutzschal-
tung des Verstärkers aktiviert wird.
D
E
3. Verbinden Sie den 2-poligen Molex Stecker
des Subwooferkabels mit dem Subwoofer Out-
put des Verstärkers.
4. Nur bei Anschluss eines Center-Lautsprechers: Aktivieren Sie im FX-Menü der DSP PC-
Tool Software das Center Processing für den
Subwoofer Output (siehe Seite 14, Kongurationshinweise für die DSP Soundeekte).
8. Konguration des internen DSPs
Es wird dringend empfohlen vor der ersten
Inbetriebnahme die grundlegenden Einstellungen im Verstärker mit Hilfe der DSP PCTool Software vorzunehmen.
Anschluss mit Hilfe des PP-ISO Kabels
Um die Installation des M 5DSP MK2 an ein Werks-
oder Nachrüstradio deutlich zu vereinfachen,
kann der Verstärker auch mit Hilfe eines optional
erhältlichen PP-ISO Kabels (2,2 m Version -
Art. Nr. H424922) angeschlossen werden. Über
dieses Kabel kann der Verstärker sowohl mit
Strom als auch mit den Lautsprechersignalen des
Radios versorgt werden. Zudem muss bei dieser
Installation kein Kabel des Werkssoundsystems
durchtrennt werden.
ACHTUNG: Der Verstärker darf nur im
„MidPower“-Modus über den Kabelbaum des
Fahrzeugs mit Strom versorgt werden! Im
„HighPower“-Modus muss die M 5DSP MK2
direkt an die Stromversorgung angeschlossen
werden. Eine Missachtung kann zu Schäden an
ihrer Anlage führen.
Im Folgenden wird der Anschluss an das Werksradio beschrieben:
1. Nachdem das Radio mit Hilfe der entspre-
chenden Werkzeuge ausgebaut ist, trennen Sie
den Fahrzeugkabelbaum vom Autoradio. Verbinden Sie den Fahrzeugkabelbaum anschließend mit der Kupplung des PP-ISO Kabels, siehe Seite 12, Abb. 3
1
. Je nach Fahrzeugtyp
benötigen Sie hierfür gegebenenfalls einen fahr-
zeugspezischen ISO-Adapter. Eine Liste aller
Fahrzeuge und der eventuell benötigten Adapter nden Sie auf www.audiotec-scher.com.
2. Verbinden Sie die ISO-Stecker des PP-ISO Kabels siehe Abb. 3
mit dem Autoradio.
2
3. Anschließend verbinden Sie den 20-poligen
Stecker des PP-ISO Kabels mit dem Verstärker.
4. In Bezug auf die Stromversorgung der
M 5DSP MK2 gibt es zwei Alternativen, die
nachfolgend unter Punkt 4a und 4b beschrieben
sind.
ACHTUNG: Im HighPower Modus ist Alternative 4b zu verwenden.
Auch beim Anschluss eines Subwoofers an die
M 5DSP MK2 empfehlen wir Alternative 4b.
Dies ist vor allem der Fall, wenn der Verstärker
sehr schnell sehr heiß wird oder bei hohen Pegeln kurzzeitig abschaltet.
4a. Stromversorgung über den Kabelbaum des
Fahrzeugs:
Die Stromversorgung des Verstärkers wird über
den PP-ISO Kabelbaum direkt vom Originalkabelbaum abgegrien. Die Plusleitung des Origi-
nal-Kabelbaums ist in der Regel mit max. 20 A
abgesichert. Je nach Fahrzeugtyp können die
Anschlüsse für Zünd- und Dauerplus vertauscht
sein. Die M 5DSP MK2 darf ihre Stromversor-
gung jedoch nicht über die Zündleitung beziehen, da sonst die Kfz-Elektronik beschädigt
werden kann. Aus diesem Grund muss vor der
endgültigen Inbetriebnahme die Zuordnung von
Zündplus und Dauerplus an den Leitungen
(gelb) und
G
(blau) mit einem Voltmeter über-
F
prüft werden. Dauerplus ist die Leitung, an der
auch bei ausgeschalteter Zündung eine Span-
nung von ca. 12 Volt messbar ist. Verbinden Sie
nach erfolgter Messung das Kabel
H
mit dem
Dauerplus (siehe Abb. 3).
Hinweis: Im Auslieferungszustand ist das gelbe
Kabel vom ISO-Stecker bis zur M 5DSP MK2
schon verbunden, da diese Variante in den
meisten Fällen zutrit.
Sollten Sie sich bezüglich der Zuordnung
nicht sicher sein, fragen Sie Ihren Fachhändler.
4b. Direkte Stromversorgung über Batterie:
Diese Art der Stromversorgung ist im
„HighPower“-Modus zwingend anzuwenden.
Außerdem kann sie notwendig sein, wenn ein
Subwoofer an die M 5DSP MK2 angeschlossen
wird, da der Fahrzeugkabelbaum nur eine
Stromaufnahme bis maximal 20 Ampere
abdecken kann. Der Anschluss an die
Autobatterie ist jedoch auch hier relativ einfach:
Trennen Sie die Kabelverbindungen (schwarz,
Masse) und (gelb, +12 V) des PP-ISO Kabel-
baums (siehe Abb. 4
4
). Die beiden oenen
Kabel, die nun zum Verstärker gehen, müssen
mit der Autobatterie verbunden werden, siehe
3
Abb. 4
3
. Das Massekabel (schwarz, Abb. 4
) muss mit Hilfe eines Stromkabels (min.
4 mm²) an einem blanken, von Lackresten befreiten Massepunkt des Kfz-Chassis oder direkt
an dem Massepol der Autobatterie angeschlossen werden.
Vor dem Anschluss des +12 V Versorgungs-
11
Anschluss mit Hilfe des PP-ISO Kabels
kabels an das Bordnetz muss die Autobatterie abgeklemmt werden. Das +12 V Strom-
kabel (gelb Abb. 4
3
/ min. 4 mm²) ist am
Pluspol der Batterie anzuschließen. Die Plus-
leitung sollte in einem Abstand von max. 30 cm
von der Batterie mit einer Hauptsicherung
(min. 30 A) abgesichert werden. Die nun freien
Leitungen des PP-ISO Kabelbaums sind einzeln zu isolieren, siehe Abb. 4
4
. Die Autobat-
terie ist wieder anzuschließen.
Bei Verwendung einer Kabelverlängerung
(PP-EC 11, PP-EC 25 oder PP-EC 40) muss
die separate Stromversorgung an die Verlängerung angeschlossen werden.
Abb. 3: Umsteckmöglichkeit Zündplus und Dauerplus
1
Hinweis: MOST-Bus
Bei einigen Fahrzeugen kann es notwendig sein, die
Lichtleiterverbindung aus dem Original-Radioanschlussstecker auszulösen und stattdessen in den
Radio-Stecker eines ISO-Adapters einzustecken.
Hierfür ist extra eine Aussparung im ISO-Adapter
vorhanden. Dies ist zwingend bei allen Fahrzeugen
notwendig, die einen Lichtleiteranschluss im Originalradiokabelbaum haben.
G
F
H
12
2
1
ISO-Kupplung des PP-ISO Kabelbaums.
2
ISO-Stecker des PP-ISO Kabelbaums.
F
Gelbe Leitung: Im Auslieferungszustand als Dauerplus mit der Spannungsversorgung des Verstärkers verbunden.
G
Blaue Leitung: Im Auslieferungszustand als Zündplus oen und isoliert.
H
+12 Volt Spannungsversorgung des Verstärkers – muss immer an Dauerplus angeschlossen sein.
Abb. 4: Direkte Stromversorgung – Voraussetzung für Betrieb im „HighPower“-Modus
3
4
3
Diese Seite des Kabelbaums wird direkt an die Batterie angeschlossen. Dafür werden die dafür
I
vorgesehenen Steckverbinder des Kabelbaums getrennt.
Gelbe Leitung: +12 Volt Leitung zum Anschluss an den Pluspol der Autobatterie.
Schwarze Leitung: Masse-Leitung zum Anschluss an den Minuspol der Autobatterie oder zum An-
schluss an einen Massepunkt des Kfz-Chassis.
4
Die oenen Enden dieser Seite des Kabelbaums müssen einzeln isoliert werden nachdem die
Kabelverbindungen getrennt wurden.
I
Stromversorgung zur Batterie. Die +12 Volt Versorgungsleitung und die Masseleitung müssen
mit den jeweiligen Steckverbindern des PP-ISO Kabelbaums verbunden oder verlötet werden.
Anschließend ist es wichtig, beide Leitungen einzeln zu isolieren.
13

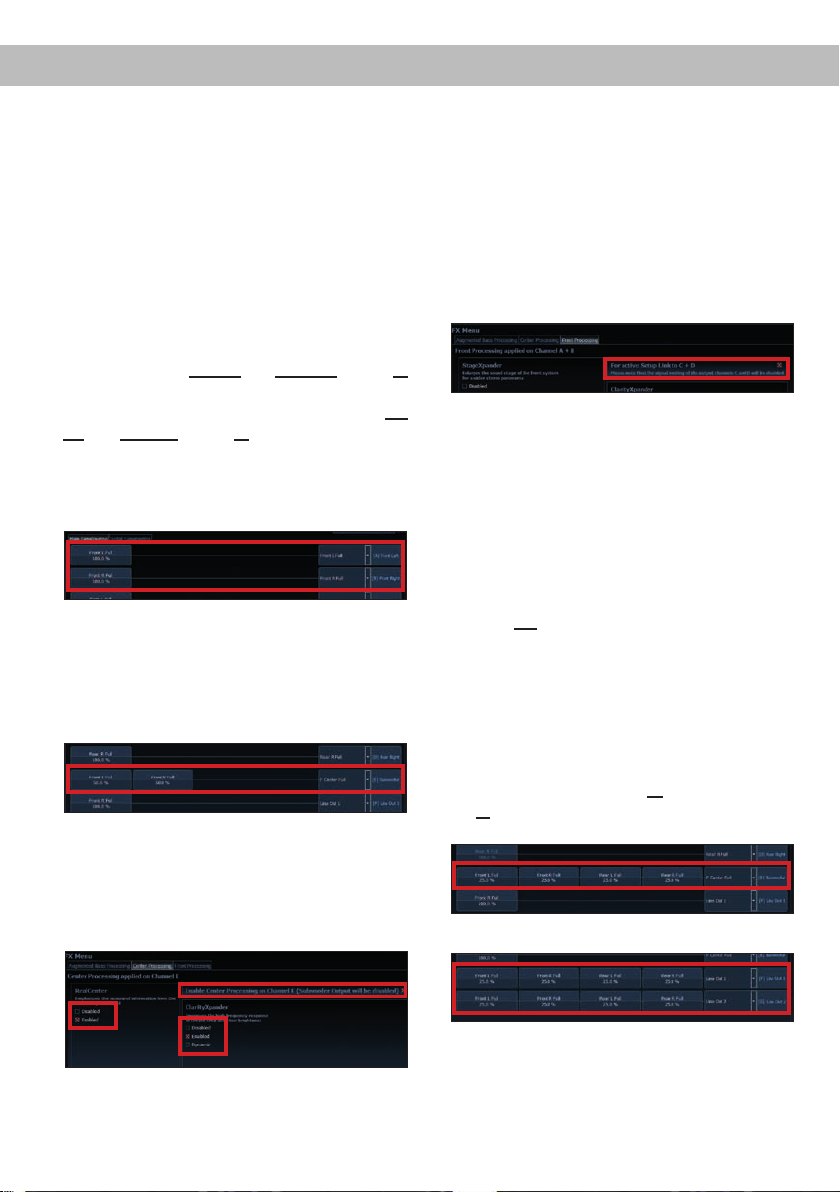

Kongurationshinweise für die DSP-Soundeekte
Der MATCH M 5DSP MK2 Verstärker bietet einzigartige DSP-Sound eekte wie das „Augmented Bass Processing“, den „StageXpander“, den
„ RealCenter“ und mehr.
Um in den Genuss der DSP-Soundeekte zu kommen, müssen in der DSP PC-Tool Software Einstel-
lungen im IO- und FX-Menü vorgenommen werden.
Konguration des Center Processings mit seiner RealCenter- und ClarityXpander-Funktion
Um die RealCenter- und ClarityXpander-Funktion für
einen Center-Lautsprecher nutzen zu können, müssen folgende Schritte durchgeführt werden:
1. Sie benötigen mindestens ein linkes und ein
rechtes analoges oder digitales Eingangssignal.
2. Önen Sie das IO-Menü im DSP PC-Tool. Rou-
ten Sie das linke und das rechte analoge oder
digitale Eingangssignal (kein Summensignal) auf
die Ausgangskanäle A und B (siehe Beispiel im
nachfolgenden Bild). Es spielt dabei keine Rolle
ob der Ausgangskanal als Front-, Rear-, Center-
Kanal etc. deniert ist.
Hinweis: Die beste Performance erzielen Sie,
wenn das Eingangssignal ein Fullrange-Signal
ist.
3. Bilden Sie aus den gleichen zwei Eingangssignalen ein Summensignal und routen dies auf
den Ausgangskanal E.
Dieser sollte als „Center Full“ deniert werden.
4. Wiederholen Sie die Schritte zwei und drei für
alle genutzten Routing-Matrizen.
5. Wechseln Sie nun in das FX-Menü und setzen
im Reiter „Center Processing“ einen Haken bei
„Enable Center Processing on Channel E“. An-
schließend aktivieren Sie noch den gewünschten
Soundeekt durch Setzen eines Hakens.
Hinweis: Das Center Processing wird ausschließlich auf den Ausgangskanal E angewendet.
Konguration des Front Processings mit seiner
StageXpander- und ClarityXpander-Funktion
Die Einstellungen des StageXpanders und Front
ClarityXpanders wirken typischerweise auf die
Kanäle A und B. Sollten Sie jedoch ein 2-Wege-
Frontsystem aktiv über die Kanäle A bis D ansteuern, dann muss dieses Sound-Feature auf alle vier
Kanäle A bis D Einuss nehmen. Dazu müssen Sie
im FX-Menü unter „Front Processing“ bei der „Link
to C+D“-Funktion einen Haken setzen.
Konguration des Augmented Bass Processings mit seiner Dynamic Bass Enhancementund SubXpander-Funktion
Auch für das Augmented Bass Processing müssen
bestimmte Einstellungen vorgenommen werden.
Je nach Anwendungsfall kann dieses auf den Ausgangskanal E oder die Ausgangskanäle F und G
angewendet werden.
Hinweis: Eine gleichzeitige Anwendung des Augmented Bass Processings und des Center Processings auf den Ausgangskanal E ist nicht möglich.
Bei Nutzung des Center Processings kann das
Augmented Bass Processing ausschließlich auf die
Kanäle F und G angewendet werden.
1. Sie benötigen entweder ein Mono- oder StereoEingangssignal (analog oder digital).
2. Önen Sie das IO-Menü im DSP PC-Tool. Rou-
ten Sie je nach Anwendungsfall alle linken und
rechten analogen oder digitalen Eingangs signale
auf den Ausgangskanal E oder die Ausgangskanäle F und G.
14
Signalrouting F & G:
3. Wiederholen Sie das Routing für alle genutzten
Routing-Matrizen.
4. Wechseln Sie nun in das FX-Menü und aktivieren den gewünschten Soundeekt durch Setzen
eines Hakens.
ACO Plattform-Features
5. Abschließend legen Sie noch durch Setzen
eines Hakens fest, auf welchen Ausgangskanal
bzw. welche Ausgangskanäle sich das Bass
Processing auswirken soll.
Neben den einzigartigen DSP-Sound eekten bietet die ACO-Plattform des M 5DSP MK2 zusätzlich
eine Vielzahl an System-Features.
Im DCM Menü der DSP PC-Tool Software können
für einige dieser System-Features individuelle
Einstellungen vorgenommen werden.
Turn On & O Delay
Hier kann die Verzögerungzeit, mit welcher der
Verstärker ein- und ausgeschaltet werden soll, festgelegt werden. Werkseitig sind 0,2 Sekunden eingestellt. Eine Änderung der Verzögerungszeit sollte
nur vorgenommen werden, wenn es beispielsweise
zu Störgeräuschen beim Ein- und Ausschalten des
Verstärkers kommt.
URC Setup Switch Conguration
Der ACO bietet Speicherplatz für zehn anstelle der
üblichen zwei Sound Setups.
Mit Hilfe einer optional erhältlichen URC Fernbedie
nung oder des Control Tasters lässt sich zwischen
zwei der zehn Sound-Setup Speicherplätze um
schalten. Diese zwei Speicherplätze können in der
-
-
„URC Setup Switch Conguration“ festgelegt werden. Werkseitig sind die Speicherbereiche eins und
zwei ausgewählt.
cherplätzen umschalten zu können, wird die optional
erhältliche Display-Fernbedienung DIRECTOR oder
die HELIX WIFI CONTROL empfohlen.
Remote Output Conguration
An dieser Stelle kann festgelegt werden, ob der
Remote-Ausgang, der die angeschlossenen
Endstufen ein- bzw. ausschaltet, während eines
Sound-Setup-Wechselvorgangs kurzzeitig
deaktiviert werden soll. Standardmäßig ist dieses
Feature aktiviert (ON).
ADEP.3 Conguration
Bei Ansteuerung des Verstärkers über die High-
level-Eingänge kann es in Verbindung mit manchen
Werksradios notwendig sein, den ADEP.3-Schaltkreis an den Diagnosemodus des Steuergeräts
anzupassen. Eine Anpassung sollte vorgenommen
werden, wenn es bspw. zu Fehlfunktionen kommt
(Stummschalten des Radios). Standardmäßig ist
der Kompatibilitätsmodus eingeschaltet (Enabled).
Um zwischen allen internen Spei-
15
Technische Daten
Ausgangsleistung RMS / Max.
- @ 4 Ohm (Front / Rear Kanäle) .................................... 4 x 60 / 120 Watt (HighPower-Modus)
4 x 35 / 70 Watt (MidPower-Modus)
- Subwooferausgang an 4 Ohm……………………………1 x 90 / 180 Watt (High- & MidPower-Modus)
- Subwooferausgang an 2 Ohm……………………………1 x 160 / 320 Watt (High- & MidPower-Modus)
Verstärkertechnologie ......................................................Class HD
Eingänge ......................................................................... 4 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
Eingangsempndlichkeit ..................................................11,2 Volt
Eingangsimpedanz Highlevel ..........................................9 - 33 Ohm mit ADEP.3
Ausgänge ........................................................................ 5 x Lautsprecherausgang
1 x Line Out (3,5 mm Klinke stereo)
1 x Remote Out
Ausgangsspannung Cinch...............................................3 Volt RMS
Frequenzbereich..............................................................20 Hz - 20.000 Hz
DSP Auösung ................................................................64 Bit
DSP Rechenleistung .......................................................295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate ........................................................................48 kHz
DSP Typ ..........................................................................Audio Signalprozessor
Signalwandler .................................................................. A/D: Asahi Kasei 24 Bit
D/A: Asahi Kasei 24 Bit
Signal- / Rauschabstand Digitaleingang..........................> 105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang.........................> 99 dB (A-bewertet)
Klirrfaktor (THD) ..............................................................< 0,03 %
Dämpfungsfaktor .............................................................> 50
Betriebsspannung............................................................10,5 (max. 5 Sek. bis hinab zu 6 Volt)
Leerlaufstromaufnahme...................................................280 mA
Max. Remote-Ausgangsstrom .........................................500 mA
Sicherung ........................................................................1 x 30 A Maxi-Stecksicherung (FK3)
Zusätzliche Features ....................................................... 32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto
Remote-Schalter, Control Input, Stereo Line Out,
Start-Stopfähigkeit, USB
Abmessungen (H x B x T) ...............................................35 x 85 x 110 mm
Garantiehinweis
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer de-
taillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
16
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, her-
vorgerufen durch Bedienungsfehler des Gerätes,
können wir keine Haftung übernehmen. Dieses
Produkt ist mit einer CE-Kennzeichnung versehen.
Damit ist das Gerät für den Betrieb in Fahrzeugen
innerhalb der Europäischen Union (EU) zertiziert.
Congratulations!
Dear Customer,
Congratulations on your purchase of this innovative
and high-qual ity MATCH product.
Thanks to more than 30 years of experience in
research and development of audio products this
amplier sets new standards in the range of digital
ampliers.
General instructions
General installation instructions for MATCH
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installation
instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.
Before starting your installation, disconnect the
battery’s negative terminal to prevent damage
to the unit, re and / or risk of injury. For a proper
performance and to ensure full warranty coverage,
we strongly recommend to get this product installed
by an authorized MATCH dealer.
Install your M 5DSP MK2 in a dry location with
sucient air circulation for proper cooling of the
equipment. The amplier should be secured to
a solid mounting surface using proper mounting
hardware. Before mounting, carefully examine the
area around and behind the proposed installation location to ensure that there are no electrical
cables or components, hydraulic brake lines or any
part of the fuel tank located behind the mounting
surface. Failure to do so may result in unpredictable
damage to these components and possible costly
repairs to the vehicle.
We wish you many hours of enjoyment with your
new MATCH M 5DSP MK2.
Yours,
AUDIOTEC FISCHER
General instructions for connecting the
M 5DSP MK2 amplier
The M 5DSP MK2 amplier may only be installed
in motor vehicles which have a 12 Volts negative
terminal connected to the chassis ground. Any oth-
er system could cause damage to the amplier and
the electrical system of the vehicle.
Use only the enclosed cable harness or a PP-ISO
cable for connection of the M 5DSP MK2.
ATTENTION: Do not use the PP-ISO cable for
connection if the “HighPower” mode is activated.
The use of the PP-ISO cable in “HighPower”
mode or other cables can result in damage of
the equipment / wiring of your vehicle!
Prior to installation, plan the wire routing to avoid
any possible damage to the wire harness. All
cabling should be protected against possible crush-
ing or pinching hazards. Also avoid routing cables
close to potential noise sources such as electric
motors, high power accessories and other vehicle
harnesses.
The fuse may only be replaced by an
identically rated fuse (30 A) to avoid damage of
the amplier.
17
Connectors and control units
1 2 3
System Connector
1
Connector for the MATCH cable harness.
Make sure that you only use the original ca-
ble that comes with the amplier to connect
the M 5DSP MK2 with your car radio.
Auto Remote
2
This switch allows to activate / deactivate the
automatic turn-on feature of the amplier.
4
Subwoofer Output
4
Connector for a passive subwoofer or center
speaker. Use only the enclosed subwoofer
cable for connection.
USB Input (slave only)
5
Connects the M 5DSP MK2 to your PC.
Control pushbutton
6
Use this button to either switch between the
setups or initiate a reset of the device.
Remote In / Out
7
The remote input can be used to switch on
the M 5DSP MK2. The remote output has to
be used to switch on external ampliers that
18
Line Out
3
Stereo pre-amp output for connecting ex-
ternal ampliers. Make sure that the remote
output (Remote Out) is used to turn on these
devices.
9
8765
Status LED
8
This LED indicates the operating mode of the
Optical Input
9
Optical input for digital stereo signals (SPDIF
Control Input
10
Multifunction interface for e.g. an optional re-
10
are connected to the Line Out of the amplier.
amplier and which setup has been chosen.
format).
mote control or other MATCH M 5DSP MK2
accessory.
Initial start-up and functions
System Connector
1
Please use this terminal only in combination with
the cable harness that is included in delivery or an
appropriate cable from the MATCH accessories
program.
Note: In HighPower mode the M 5DSP MK2 must
also be connected directly to the car´s battery
by using a separate cable with sucient cable
cross-section, even when using a cable harnesses
out of the MATCH accessories program. A detailed
description of the “HighPower” mode can be found
on page 22.
Caution: The use of other harnesses may cause
severe harm to the amplier, your car radio / head
unit and your loudspeakers. In any case the warran-
ty will be void!
Auto Remote
2
The M 5DSP MK2 will be turned on automatically if
the highlevel inputs are used or if a signal is applied
to the Remote In terminal. The Auto Remote switch
allows to activate / deactivate the automatic turn-on
feature. The feature should be deactivated if there
are e.g. disturbing noises while switching on / o
the amplier.
Note: If the automatic turn-on function is deactivat-
ed it is mandatory to use the Remote In terminal to
power up the amplier! The highlevel signal will be
ignored in this case.
Line Out
3
The 3.5 mm Line Out is a stereo signal output with
a maximum output voltage of 3 Volts RMS for connecting additional power ampliers. Please make
sure that you always turn on / o external ampliers using the remote output (Remote Out) of the
M 5DSP MK2. Never directly control the external
amps by a signal from the ignition switch of your
car!
Additionally this output will be turned o when the
“Power Save Mode” of the amplier is active.
Note: We recommend to use a shielded 3.5 mm
jack to RCA cable to avoid any background noises.
Subwoofer Output
4
This output provides for the connection of a passive
MATCH Plug & Play subwoofer (like the MATCH
PP 7E-D or PP 7S-D), a conventional subwoofer
or center speaker. Use only the enclosed subwoofer cable for connecting a speaker. When using a
subwoofer, we strongly recommend to connect the
M 5DSP MK2 directly to a 12 Volt source. Refer to
connection instructions in section 4, page 24.
Note: When connecting a center speaker, the
Center Processing must be activated in the FX
menu of the DSP PC-Tool software (see page 30,
Conguration notes for the DSP sound eects)
USB Input
5
Connect your personal computer to the
M 5DSP MK2 using the provided USB cable.
Prior to connecting the amplier to your PC visit our
website and download the latest version of the
DSP PC-Tool software.
Check from time to time for software updates.
You will nd the software and the respective user
manual on www.audiotec-scher.com.
We strongly recommend to carefully read the user
manual (Sound Tuning Magazine) before using the
software for the rst time in order to avoid any complications and failures.
In the following the most important steps how to
connect and the rst start-up are described:
1. Download the latest version of the
DSP PC-Tool software (available on our web-
site www.audiotec-scher.com) and install it
on you computer.
2. Connect the amplier to your computer using the USB cable that is included in delivery.
If you have to bridge longer distances please
use an active USB extension cable with integrated repeater or the optionally available
WIFI CONTROL interface.
3. Turn on the amplier and start the software after
the Status LED lights up green. The operating
software will be updated automatically to the
latest version if it is not up-to-date.
4. Now you are able to congure your MATCH
M 5DSP MK2 amplier with our intuitive
DSP PC-Tool software.
Interesting and useful tips can be found in our
“Sound Tuning Magazine” which can be downloaded for free from our website.
Please note: It is not possible to connect any USB
storage devices.
Important: We highly recommend to set the vol-
19
Initial start-up and functions
ume of you car radio to minimum position during
rst start-up. Additionally no device should be connected to the Line Out until general settings in the
DSP PC-Tool software have been made. Especially
if the M 5DSP MK2 will be used to drive fully active
speaker systems, a wrong setup can destroy your
tweeters right away.
Control pushbutton
6
The M 5DSP MK2 provides 10 internal memory locations for sound setups. The Control pushbutton
allows the user to switch between two memory po-
sitions. These can be dened in the DSP PC-Tool.
Note: The memory locations one and two are de-
ned ex works.
To manually switch between the setups the button
has to be pressed and held for one second. Switch-
ing is indicated by a single red ash of the Status
LED. To switch between all internal memory loca-
tions, the optionally available DIRECTOR display
remote control or the WIFI CONTROL is recom-
mended.
Pressing the button for ve seconds completely
erases the internal memory. This is indicated by a
continuous red glowing and constant green ashing
of the Status LED.
Attention: After erasing the setups from memory
the MATCH M 5DSP MK2 will not reproduce any
audio output.
Remote In / Out
7
Remote In: The remote input has to be used to turn
on / o the M 5DSP MK2 if the signal source which
is connected to the highlevel inputs is not activating
the “automatic turn-on” function or if the amplier
shall only be activated / deactivated by a remote
signal applied to the Remote In input.
Remote Out: We strongly recommend to use the
remote output for turning on / o additional ampliers that are connected to the Line Out of the
M 5DSP MK2. This is essential to avoid any unde-
sired pop noises during DSP boot or software update process. Additionally this output will be turned
o during the “Power Save Mode” or a software update process.
Status LED
8
The Status LED indicates the operating mode of the
amplier and of the DSP memory.
Green: Amplier is ready for operation.
Orange: Power Save Mode is active.
Red: Protection Mode is active. This may have dif-
ferent root causes. The MATCH M 5DSP MK2 is
equipped with protection circuits against over- and
undervoltage as well as overheating. Please check
for connecting failures such as short-circuits or other wrong connections.
If the amplier is overheated the internal temperature protection switches o the remote and signal
output until it reaches a safe temperature level
again.
Red / green slow ashing: No operating soft-
ware installed. Connect the amplier to the DSP
PC-Tool software and conrm the automatic update of the operating system. You will nd the
latest version of the DSP PC-Tool software at
www.audiotec-scher.com.
Red / green fast ashing: The currently selected
Sound Setup memory is empty. A new setup has to
be loaded via the DSP PC-Tool software or switch
to a memory position with existing sound setup.
Optical Input
9
Optical input in SPDIF format for connecting signal
sources with a digital audio output. The sampling
rate of this input must be between 12 and 96 kHz.
The input signal is automatically adjusted to the in-
ternal sample rate. In order to control the volume of
this input, we recommend to use an optional remote
control or the WIFI CONTROL.
Notice: This amplier can only handle stereo input
signals and no MP3- or Dolby-coded digital audio
stream!
10
Control Input
This multi-functional connector is designed for
MATCH accessory products like a remote control
which allows to adjust several features of the amplier. Depending on the type of remote control, the
functionality at rst has to be dened in the “Device
Conguration Menu” of the DSP PC-Tool software
or on the remote control itself.
20
Unique Features of the M 5DSP MK2
ACO – Advanced 32 Bit CoProcessor
The MATCH M 5DSP MK2 amplier incorporates
an extraordinary powerful 32 Bit CoProcessor of
the latest generation for all monitoring and communication tasks, both internally and externally. In opposite to the 8 Bit predecessor generation this MCU
achieves way higher speeds with respect to setup
switching and data communication with our DSP
PC-Tool software. A further signicant advantage
is the integrated, native boot loader of the CoPro-
cessor. It allows software upgrades of all components of the DSP in order to adjust the microcontroller-controlled ADEP.3 circuit for example at future
modications / changes in the diagnostic system of
factory radios or if the device will be extended with
additional interfaces. In addition, thanks to the new
ash memory, the ACO oers 10 memory locations
for sound setups instead of the common two.
Start-Stop capability
The switched power supply of the MATCH
M 5DSP MK2 assures a constant internal supply
voltage even if the battery’s voltage drops to 6 Volts
during engine crank.
Two power options
The M 5DSP MK2 has two power modes – the
“HighPower” mode for maximum performance and
“MidPower” mode with reduced output power and
lower power consumption for Plug & Play applications.
Smart highlevel input ADEP.3
Modern, factory-installed car radios incorporate sophisticated possibilities of diagnosing the connected speakers. In particular the latest generation of
car radios is equipped with additional monitoring
functions so that failure messages and loss of spe-
cic features (e.g. fader function) quite often appear
if a common amplier will be hooked up – but not
with the M 5DSP MK2.
The new ADEP.3 circuit (Advanced Diagnostics
Error Protection, 3rd Generation) avoids all these
problems without loading the speaker outputs of the
OE radio during high volumes unnecessarily.
Class HD technology
The M 5DSP MK2 combines the advantages of a
Class H technology with the principle of a Class D
amplier. The result is an unsurpassed eciency
which easily outperforms any conventional Class D
amplier.
By varying the internal supply voltage depending on
the amplier’s amplitude of the input signals, idle
losses are signicantly reduced and overall ecien-
cy is close to maximum at any time.
21
Switching between the two power modes
HighPower / MidPower mode
The M 5DSP MK2 has two power modes – the
“HighPower” mode for maximum perfomance and
“MidPower” mode with reduced output power and
lower power consumption for Plug & Play applications.
Note: The “MidPower” mode is always activated
ex works.
This mode reduces the output power of the front
and rear channels to 35 Watts per channel. The result is a lower maximum current consumption of the
M 5DSP MK2 and thus allows an easy Plug & Play
connection to OE sound systems with the optional-
ly available MATCH PP-ISO cable harnesses (see
page 26).
Note: The “MidPower” mode is not a guarantee for
a proper function in combination with the OEM harness. Depending on your car it may be necessary
to connect the M 5DSP MK2 directly to a +12 V
source.
In order to use the M 5DSP MK2 in “HighPower”
mode for maximum performance this has to be ac-
tivated in the “Device Conguration Menu” of the
DSP PC-Tool software.
This setting may only be chosen if the power
supply of the M 5DSP MK2 is directly connected
to the car´s battery by using a separate cable
with sucient cable cross-section.
Note: The M 5DSP MK2 can draw currents up to
40 A in “HighPower” mode. This may lead to an
overload of the OEM harness (Fire hazard!).
In the following the most important steps how to ac-
tivate the “HighPower” mode are described:
1. Connect the amplier to your computer using
the USB cable that is included in delivery. If
you have to bridge longer distances please use
an active USB extension cable with integrated
repeater and no passive extension. Optional-
ly the connection can also be made by WIFI
CONTROL via WiFi.
2. Turn on the amplier and then start the soft-
ware.
3. Go to the “Device Conguration Menu” (DCM)
in the DSP PC-Tool software. In the “extended
features” tab you can activate and deactivate
the “HighPower” mode (see marking in the following image).
4. Conrm the following warning messages to nish the activation process.
Note: The activation of the “HighPower” mode
in the DSP PC-Tool software does not remain
active after resetting the internal DSP by using
the Control pushbutton or loading another setup.
22
5. Activation is nished.
Installation
Fig. 1: Pin conguration of the system connector
SYSTEM
CONNECTOR
5
4
3
2
1
15
14
13
12
11
10
6
7
16
17
9
8
20
19
18
AUTO REMOTE
LINE OUT
O On
1. Highlevel loudspeaker input rear left (-)
2. Highlevel loudspeaker input front left (-)
3. Highlevel loudspeaker input front right (-)
4. Highlevel loudspeaker input rear right (-)
5. Loudspeaker output rear right (-)
6. Loudspeaker output rear left (-)
7. Loudspeaker output front right (-)
8. Loudspeaker output front left (-)
9. Ground
10. Ground
Fig. 2: Subwoofer connection cable
1
1
8-pole Molex connector for connecting a
2
MATCH Plug & Play subwoofer
2
ASIA-connector
11. Highlevel loudspeaker input rear left (+)
12. Highlevel loudspeaker input front left (+)
13. Highlevel loudspeaker input front right (+)
14. Highlevel loudspeaker input rear right (+)
15. Loudspeaker output rear right (+)
16. Loudspeaker output rear left (+)
17. Loudspeaker output front right (+)
18. Loudspeaker output front left (+)
19. +12 Volts
20. +12 Volts
3
2-pole Molex connector for connection to the
Subwoofer Output of the M 5DSP MK2
3
23
Installation
The MATCH M 5DSP MK2 must be connected to
the head unit (car radio) as follows:
Caution: Carrying out the following steps will re-
quire special tools and technical knowledge. In
order to avoid connection mistakes and / or damage, ask your dealer for assistance if you have any
questions and follow all instructions in this manual
(see page 17).
1. Connecting the highlevel loudspeaker inputs
The highlevel loudspeaker inputs (see g. 1
page 23; no. 1 - 4 and 11 - 14) can be connected directly to the loudspeaker outputs of an
OEM or aftermarket radio by using the enclosed
MATCH connection cable. It is not mandatory
to use all speaker inputs. It is sucient if two of
four highlevel loudspeaker inputs are connect-
ed. With the DSP PC-Tool software it is possible
to route the input signals to the ve output channels individually.
Make sure that the polarity is correct. If one or
more connections have reversed polarity it may
aect the performance of the amplier. If this
input is used the remote input (Remote In) does
not need to be connected as the amplier will
automatically turn on once a loudspeaker signal
is received.
2. Connecting the loudspeaker outputs
The loudspeaker outputs (see g. 1 page 23;
no. 5 - 8 and 15 - 18) can be connected directly
to the wires of the loudspeakers by using the
enclosed MATCH connection cable. Never
connect any of the loudspeaker cables with the
chassis ground as this will damage your amplier and your speakers. Ensure that the loudspeakers are correctly connected (phase), i.e.
plus to plus and minus to minus. Exchanging
plus and minus causes a total loss of bass reproduction. The plus pole is indicated on most
speakers. The impedance of each channel
must not be less than 4 Ohms, otherwise the
amplier protection will be activated.
3. Connecting a digital signal source
If you have a signal source with an optical digital output you can connect it to the amplier us-
ing the appropriate input (Optical Input).
24
In standard conguration the MATCH
M 5DSP MK2 automatically activates the digital
input if a digital audio signal is detected. This
function can be deactivated via the DSP PCTool software. Alternatively you can manually activate the digital input if you are using an
optional remote control. The automatic turn-on
function does not work when the digital input is
used. Therefore it is mandatory to connect the
remote input (Remote In).
Please note that it is possible to connect a
source to the digital input and the highlevel
loudspeaker inputs at the same time.
Important: The signal of a digital audio source
normally does not contain any information about
the volume level. Keep in mind that this will
lead to full level on the outputs of the MATCH
M 5DSP MK2 and your connected ampliers.
This may cause severe damage to your speak-
ers. We strongly recommend to use an optional
remote control for adjusting the volume level of
the digital signal input!
Information: The M 5DSP MK2 can only handle uncompressed digital stereo signals in PCM
format with a sample rate between 12 kHz and
96 kHz and no MP3- or Dolby-coded digital audio stream!
4. Connection to power supply
Make sure to disconnect the battery before
installing the MATCH M 5DSP MK2!
Connect the +12 V power cable (yellow) to the
positive terminal of the battery. The positive wire
from the battery to the amplier power terminals
needs to have an inline fuse at a distance of
no more than 12 inches (30 cm) from the bat-
tery. The value of the fuse is calculated from the
maximum total current input of the whole car
audio system.
If your power wires are short (less than 1m /
40”) then a wire gauge of 4 mm² / AWG 12 will
be sucient. In all other cases we strongly recommend gauges of min. 6 mm² / AWG 10!
The ground cable (black / same gauge as the
+12 V wire) should be connected to a common
ground reference point (this is located where
the negative terminal of the battery is grounded
to the metal body of the vehicle), or to a prepared metal location on the vehicle chassis,
i.e. an area which has been cleaned of all paint
residues.
5. Connecting the remote input
The remote input (Remote In) has to be connected to the remote output of the signal source
if the signal source which is connected to the
highlevel inputs is not activating the “automatic
turn-on” function or if the amplier shall only be
activated / deactivated by a remote signal ap-
plied to the Remote Input.
We do not recommend controlling the remote
input via the ignition switch to avoid pop noise
during turn on / o.
6. Connecting the remote output
This output (Remote Out) is used to supply re-
mote signals to additional amplier/s that are
connected to the Line Out of the M 5DSP MK2.
Always use this remote output signal to turn on
the ampliers in order to avoid on / o switching
noises.
7. Connecting a speaker to the subwoofer output
The Subwoofer Output of the M 5DSP MK2 al-
lows to connect a passive MATCH Plug & Play
subwoofer (like the MATCH PP 7E-D or PP 7SD), a conventional subwoofer or center speaker. Use only the enclosed subwoofer cable
for connecting a speaker (g. 2 page 23)!
The use of other cables may cause severe
harm to the amplier and or speaker.
Connecting a passive MATCH Plug & Play subwoofer:
1. Connect the 8-pole Molex connector of the
subwoofer cable (A) to the connection cable of
the MATCH Plug & Play subwoofer. (B).
Connecting a conventional passive subwoofer
or center speaker:
1. Disconnect the ASIA plug connection of the
subwoofer cable (C).
C
2. Afterwards connect the loudspeaker cable of
the speaker (D) to the ASIA round plugs of the
subwoofer cable (E). Ensure that the loudspeaker systems are correctly connected
(phase), i.e. plus to plus and minus to minus.
Exchanging plus and minus can cause a loss of
bass reproduction. The plus pole is indicated on
most speakers. The impedance of the connected speaker must not be less than 2 Ohms, oth-
erwise the amplier protection will be activated.
D
E
3. Connect the 2-pole Molex connector of the
subwoofer cable to the Subwoofer Output of the
amplier.
4. When connecting a center speaker: activate
the Center Processing in the FX menu of the
DSP PC-Tool software for the Subwoofer Out-
put (see page 30, Conguration notes for the
DSP sound eects)
8. Conguration of the DSP
The general DSP settings should be conducted with the DSP PC-Tool software be-
fore using the amplier for the rst time.
B
A
2. Next, connect the 2-pole Molex connector of
the subwoofer cable to the Subwoofer Output
of the amplier.
25
Installation with PP-ISO cable
To simplify installation to an OEM or aftermarket
radio the M 5DSP MK2 can also be connected
using the optional PP-ISO cable (2.2 m version,
art. no. H424922). This cable allows to supply the
amplier with both power and loudspeaker signals
of the radio. No factory wires or plugs need to be cut
by using this connection method.
ATTENTION: In “HighPower” mode the power
supply of the M 5DSP MK2 must be connected
directly to the car´s battery by using a separate
cable with sucient cable cross-section. Disregarding this note may result in damage of the
car audio system!
Connection to an OEM radio is detailed below:
1. After removing the car radio from the dash using appropriate tools, disconnect the vehicle
harness from the car radio. Next, connect the
vehicle harness to the female connector of the
PP-ISO cable, g. 3
1
.
Depending on your car an additional car-specif-
ic adaptor may be required.
A list of all cars and the respective adaptors can
be found on www.audiotec-scher.com.
2. Connect the male connector of the PP-ISO ca-
ble (g. 3
) to the car radio.
2
3. Subsequently connect the 20-pole connector of
the PP-ISO cable to the amplier.
4. There are two alternatives to connect the
M 5DSP MK2 to power described in section 4a
and 4b.
ATTENTION: In “HighPower” mode alternative 4b must be used.
When connecting a subwoofer to the
M 5DSP MK2, we also recommend to use alter-
native 4b. Short interrupts in music reproduction at high listening levels are an indicator for
signicant voltage drops on the power supply
due to insucient vehicle cable harness dimen-
sion.
4a. Power supply via vehicle cable harness:
In this case the M 5DSP MK2 will be directly
powered from the vehicle´s car radio harness.
Carefully check its wire gauge and fuse rating
26
rst. If fuse rating is lower than 20 A then we
strongly recommend option 4b.
Note: Depending on the vehicle type the connections for switched (ACC+) positive terminal and constant positive terminal can be
interchanged. The M 5DSP MK2 must not be
powered using the switched positive terminal
as this might result in damage to the vehicle‘s
electronic circuits. Verication of the right terminal must be made prior to activation of the unit
at connections
F
(yellow) and G (blue) with
a voltmeter. The constant positive wire is identied by a reading of 12 V even when the vehicle
is turned o. After measuring connect cable
to the permanent positive terminal (see g. 3).
Note: The yellow wires are connected ex factory.
If you are unable to identify the appropriate
wires please ask your dealer for help.
4b. Direct power supply via the battery:
This wiring option has to be used if
“ HighPower” mode is activated! It may also
be necessary if a subwoofer is connected to
the M 5DSP MK2 and the power supply of the
amplier cannot provided via the vehicle cable
harness (max. 20A).
To do so disconnect joints (black, ground) and
(yellow, +12 V) of the PP-ISO cable harness
(see page 28, g. 4
ble (black, g. 4
4
). Next, the ground ca-
3
) should be connected to a
common ground reference point (this is located
where the negative terminal of the battery is
grounded to the metal body of the vehicle) or to
a prepared metal location on the vehicle chas-
sis i.e. an area which has been cleaned of all
paint residues by using a power wire with a wire
gauge of min. 4 mm² / AWG 12. Always dis-
connect the car battery’s negative terminal
before you execute the following steps. Con-
nect the +12 V power cable (yellow, g. 4
min. 4 mm² / AWG 12) to the positive terminal of
the battery. The positive wire from the battery to
the M 5DSP MK2 harness connection needs to
have a main fuse (min. 30 A) at a distance of no
more than 12 inches (30 cm) from the battery.
Insulate the now unused connections of th PP-
ISO cable harness (see g. 4
4
) with tape or
other appropriate material.
H
3
/
You can now reconnect the car battery. If one
of the cable extensions PP-EC 11, PP-EC 25
or PP-EC 40 will be used, the separate power
the original car radio connector and insert it into
the car radio connector of the MATCH cable harness which has a dedicated recess for this.
supply has to be connected to the extension
cable.
Note - Cars equipped with MOST bus:
In cars equipped with MOST bus structure it is
mandatory to unplug the ber-optic cable from
Fig. 3: Switching of permanent plus and switched plus terminal
1
2
1
ISO female connector of the PP-ISO cable harness.
2
ISO male connector of the PP-ISO cable harness.
F
Yellow wire - ex works connected to the power supply cable of the amplier.
G
Blue wire - ex works left open.
H
+12 Volts power wire of the amplier – make sure that this is connected to constant plus terminal of
G
F
H
your car.
27
Installation with PP-ISO cable
Fig. 4: Direct power supply – requirement for operating in “HighPower” mode
3
4
3
This side of the cable harness will be directly connected to the car´s battery. Therefore you have to
I
separate intended cable joints of the harness.
Yellow wire: +12 Volts wire for connecting the M 5DSP MK2 to the positive terminal of the car´s
battery.
Black wire: ground wire for connecting the M 5DSP MK2 to the negative terminal of the battery or
directly to the car´s chassis.
4
After separating the cable joints the unused open wire ends (4) have to be properly insulated with
tape or other appropriate material.
I
Power supply to the car´s battery. The +12 Volts wire and the ground wire have to be connected
or soldered up to the respective joints of the PP-ISO cable harness. Afterwards it is important to
insulate the two wires separately.
28
Conguration notes for the DSP sound eects
The MATCH M 5DSP MK2 oers unique DSP
sound eects like “Augmented Bass Processing”,
“ StageXpander”, “RealCenter” and many more. In
order to enjoy the DSP sound eects, specic settings have to be made in the IO and FX menu of the
DSP PC-Tool software.
Conguration of the Center Processing with its
functions RealCenter and ClarityXpander
If you want to use the RealCenter and ClarityXpander
function for a center speaker follow the subsequent
steps:
1. You need at least one left and one right analog or
digital input signal.
2. Open the IO menu of the DSP PC-Tool. Route the
left and the right analog or digital input signal (no
sum signal) to the output channels A and B (see
example in the following image). It does not mat-
ter, if the output channels are dened as front,
rear or center channel.
Note: You will achieve the best performance if
the input signal is a fullrange signal.
3. Generate a summation signal from the same two
input signals and route this to the output channel E.
This channel should be dened as “Center Full”.
4. Repeat steps two and three for all routing matri-
ces that are used.
5. Now switch to the “Center Processing” tab of the
FX menu and place a tick at “Enable Center Pro-
cessing on Channel E”. Afterwards activate the
desired sound eect by placing a tick.
Conguration of the Front Processing with its
functions StageXpander and ClarityXpander
Normally, the settings of the StageXpander and
Front ClarityXpander only aect the output channels
A and B. If you want to drive an active 2-way front
system, it is necessary that these sound features
aect all four output channels A to D. Therefore, you
have to activate the routing in the FX menu under
“Front processing” by activating the “Link to C+D”
function.
Conguration of the Augmented Bass Processing with its functions Dynamic Bass Enhancement and SubXpander
There are as well some adjustments necessary if
the Augmented Bass Processing and its sound effects shall be used.
Depending on the speaker setup it can be applied to
output channel E or output channels F and G.
Note: It is not possible to assign the Augmented
Bass Processing and Center Processing to output
channel E at the same time. When using Center
Processing, the Augmented Bass Processing can
only be applied to the output channels F and G.
1. You need either a mono or stereo input signal
(analog or digital).
2. Open the IO menu in the DSP PC-Tool. Depending on the application route all left and right analog or digital input signals to output channel E or
output channels F and G.
Signal routing F & G:
Note: The Center Processing aects only output
channel E.
3. Repeat the routing for all routing matrices used.
4. Now switch to the FX menu and activate the de-
sired sound eect by placing a tick.
29
Conguration notes for the DSP sound eects
5. Finally, determine the output channel / output
channels on which the Augmented Bass Processing should be applied by placing a tick.
ACO platform features
Beside the unique DSP sound eects the ACO platform of the MATCH M 5DSP MK2 provides a bunch
of new system and DSP features.
In the DCM menu of the DSP PC-Tool software in-
dividual settings can be made for several of these
system features.
Turn On & O Delay
This function allows to determine the delay time
with which the amplier is switched on and o.
The factory setting is 0.2 seconds. The delay time
should only be modied if there are e.g. noises
while switching the amplier on/o.
URC Setup Switch Conguration
The ACO provides ten internal memory locations for
sound setups instead of the common two.
By using an optional URC remote control or the Con
trol pushbutton it is possible to toggle between two
of the ten memory locations. These two memory lo
cations can be determined in the “URC Setup Switch
Conguration”. The memory locations one and two
are preassigned ex works. To switch between all
-
-
internal memory locations, the optionally available
DIRECTOR display remote control or the HELIX
WIFI CONTROL is recommended.
Remote Output Conguration
This function controls if the remote output (which
switches on and o the connected ampliers) will
be temporarily deactivated during a sound setup
switch. This function is activated (ON) ex works.
ADEP.3 Conguration
If the M 5DSP MK2 is connected to an OEM ra-
dio via the highlevel inputs it may happen that the
ADEP.3 circuit has to be adapted to the diagnostic
mode of the radio.
The ADEP.3 circuit should be adjusted if there are
e.g. malfunctions (muting of the radio).
The compatibility mode is enabled ex works.
30
Technical Data
Output power RMS / max.
- @ 4 Ohms (Front / Rear channels) ............................... 4 x 60 / 120 Watts (HighPower mode)
4 x 35 / 70 Watts (MidPower mode)
- Subwoofer output @ 4 Ohms ........................................1 x 90 / 180 Watts (High- & MidPower mode)
- Subwoofer output @ 2 Ohms ........................................1 x 160 / 320 Watts (High- & MidPower mode)
Amplier technology ........................................................Class HD
Inputs ............................................................................... 4 x Highlevel speaker input
1 x Optical SPDIF (12 - 96 kHz)
1 x Remote In
Input sensitivity ................................................................11.2 Volts
Input impedance highlevel ...............................................9 - 33 Ohms with ADEP.3
Outputs ............................................................................ 5 x Speaker output
1 x Line Out (3.5 mm stereo headphone plug)
1 x Remote Out
Output voltage RCA / Cinch.............................................3 Volts RMS
Frequency response ........................................................20 Hz - 20,000 Hz
DSP resolution .................................................................64 Bit
DSP power ......................................................................295 MHz (1.2 billion MAC operations/second)
Sampling rate ..................................................................48 kHz
DSP type .........................................................................Audio signal processor
Signal converters ............................................................. A/D: Asahi Kasei 24 Bit
D/A: Asahi Kasei 24 Bit
Signal-to-noise ratio digital input .....................................> 105 dB (A-weighted)
Signal-to-noise ration analog input ..................................> 99 dB (A-weighted)
Distortion (THD) ...............................................................< 0.03 %
Damping factor ................................................................> 50
Operating voltage ............................................................10.5 (max. 5 sec. down to 6 Volts)
Idle current.......................................................................280 mA
Max. remote output current .............................................500 mA
Fuse.................................................................................1 x 30 A Maxi-fuse (APX)
Additional features ........................................................... 32 Bit CoProcessor, ADEP.3 circuit, Auto Remote
switch, Control Input, stereo line out, Start-Stop
capability, USB
Dimensions (H x W x D) ..................................................35 x 85 x 110 mm / 1.34 x 3.35 x 4.33”
Warranty Disclaimer
The limited warranty comply with legal regulations.
Failures or damages caused by overload or improper use are not covered by the warranty. Please
return the defective product only with a valid proof
of purchase and a detailed malfunction description.
Technical specications are subject to change!
Errors are reserved! For damages on the vehicle
and the device, caused by handling errors of the
device, we can’t assume liability. This product is
tagged with a CE-Certikation mark. Thereby these
devices are certied for the use in vehicles within
the European Community (EC).
31
Audiotec Fischer GmbH
Hünegräben 26 · 57392 Schmallenberg · Germany
Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88
E-mail: match@audiotec-scher.com · Internet: www.audiotec-scher.com
Loading...
