X 200 T5
x-ion
series
2-Wege spezial frontsystem für vw T5
USER MANUAL/ANLEITUNG
www.
audio-system
.de
Audio System Germany falltorstrasse 6 76707 hambrücken
Congratulations on purchasing a high quality AUDIO
SYSTEM product.
Important:
Completely read this operating instruction
before installation and use of the device.
ATTENTION:
Pay attention to advices and instructions of
the car manufacturer. Check the polarity after connecting the
speakers.
Important: You will need your purchase receipt as proof
of purchase for any and all warranty repairs and for insurance
purposes. Keep your receipt, owner´s manual and packing
materials in a safe location for possible future use.
ATTENTION:
Use of sound components can impair your
ability to hear necessary traffic sounds and may constitute a
hazard while driving your automobile. AUDIO SYSTEM
Germany accepts no liability for hearing loss, bodily injury or
property damage as a result of use or misuse of our products.
We recommend installing the equipment by an authorized
service center or dealer. A professional fitting and connection
is the requirement for further warranty and perfect sound.
warning:
This speaker-system is able to produce a high
level of loudness. Long-term and excessive exposition can
lead to injury of hearing.
Wir beglückwünschen Sie zum Erwerb eines hochwertigen
AUDIO SYSTEM Produktes.
Wichtig:
Lesen Sie diese Bedienungsanleitung vor der
Installation und Inbetriebnahme des Gerätes vollständig durch.
Achtung:
Beachten Sie die Vorschriften und Hinweise
Ihres Automobilherstellers und achten Sie beim Anschließen
auf die richtige Polarität.
Wichtig: Ihr Kaufbeleg dient als Garantienachweis für
etwaige Reparaturen oder Austausch. Heben Sie Ihren
Kaufbeleg, Bedienungsanleitung und Originalverpackung
sorgfältig auf.
Achtung:
Der Gebrauch von Musikanlagen kann das
Hören von wichtigen Verkehrsgeräuschen behindern und
dadurch während der Fahrt Gefahren auslösen. AUDIO
SYSTEM Germany übernimmt keine Verantwortung für
Gehörschäden, körperliche Schäden oder Sachschäden, die
aus dem Gebrauch oder Missbrauch seiner Produkte entsteht.
Wir empfehlen Ihnen, die Installation von einer Fachwerkstatt /
Einbauspezialist vornehmen zu lassen, da ein fachgerechter
Einbau und Anschluss die Voraussetzung für ein klanglich
perfektes Ergebnis ist.
WARNUNG:
Dieses Lautsprechersystem ist in der Lage,
sehr hohe Lautstärken zu produzieren. Das Hören mit sehr
hohen Lautstärken kann zu Gehörschäden führen.
vielen dank
thank you
X 200 t5
USER MANUAL/AnleitunG
www.
audio-system
.de
audio system germany - falltorstrasse 6 - 76707 hambrücken
Das Lautsprechersystem lässt sich an die jeweilige Akustik
des Fahrzeuges und an den persönlichen Geschmack
anpassen. Je nach Lage der Lautsprecheröffnungen kann
die Weiche so eingestellt werden, dass der Frequenzgang
mit diesen geometrischen Gegebenheiten optimiert wird.
Hierzu müssen lediglich Kabel durchtrennt wie es auf Seite
3 dieser Anleitung beschrieben wird. Ein willkürliches
durchtrennen verschlechtert die klanglichen Eigenschaften
des Systems.
WICHTIG:
Die Weiche wird in einer Grundeinstellung
ausgeliefert. Sollte ein Lautsprecher einmal nicht
funktionieren, viel zu leise spielen oder sich klanglich
verfärbt anhören, muss die Weiche durch verbinden der
durchtrennten Kabel wieder in diese Grundeinstellung
gestellt werden, um sicher zu gehen, dass nicht die
Weicheneinstellung für die Probleme verantwortlich ist und
Ihr Fachhändler nicht unnötig nach einem Fehler an einem
Lautsprecher sucht.
The speaker system is adaptable to specific car acoustics
and to everybody’s personal music sound taste. The
frequency response can be optimized according to position
and geometric situation of the speaker by simply cut
cables like shown on page 3 in this manual. Unnecessary
changes decrease the sound behavior of the whole
speaker system.
IMPORTANT:
The crossover is supplied with a default
setting. If some speakers do not work or work too much
softly as bad sounding, the crossover has to be adjusted
again to the basic settings by reconnecting the cut cables
in order to clarify if mistakes on crossover setting is the
real defect reason or not. Thus you can avoid that you or
the dealer have to check the speaker unnecessarily.
Die AUDIO SYSTEM FWK X 200 t5 Frequenzweiche
ist ein Hochpassfilter mit 3-facher Pegelanpassung des
Hochtöners.
Schritt 1: achtung:
Trennen Sie vor sämtlichen Arbeiten
den Massepol von der Batterie. Beachten Sie hierzu auch
unsere Montage Tips.
Schritt 2: Schließen Sie den Eingangsstecker(Input) der FWK
Weiche an den Originalstecker(vom Radio kommend) an.
Schritt 3: Danach den Hochtöner HS 24 plus mit dem
vorgegebenen Steckern des rot / transparenten Kabels
verbinden.
Schritt 4: Die 200mm Woofer AX 08 FLAT mit den Steckern
des gelb / transparenten Kabels der Weiche verbinden und mit
den beiliegenden Plastik-Adaptern stabil fixieren. Näheres zur
Installation des Woofers entnehmen Sie bitte der zusätzlichen
Einbauanleitung.
Wichtig: Eine Dämmung der Türverkleidung und der
Türbleche mit AUDIO SYSTEM ALU 200 und DP
5000 ist bei jeder Nachrüstung erforderlich.
achtung:
Diese Anleitung ist ausschließlich exemplarisch
zu sehen, da viele verschiedene VW Modellausführungen
existieren.
The AUDIO SYSTEM FWK X 200 t5 crossover is a 12
dB highpass with PTC-Protection and 4-time settings to the
tweeters.
Step 1: Caution:
Disconnect Minus-pole of your car battery
before starting the installation. See further details in our
mechanical installation tips.
Step 2: Connect the Input of the FWK crossover to the original
headunit connector.
Step 3: Connect the tweeter HS 24 plus to the
red / transparent cable at the crossover.
Step 4: Connect the 8 inch woofer AX 08 FLAT to the
yellow / transparent cable at the crossover. Fix it with the
supplied plastic part. Further details to woofer installation
please read the attached installation guide.
Important:
It´s highly recommended to noise dampen the
door and the door panel using AUDIO SYSTEM ALU
200 and DP 5000.
Caution:
See these instruction as an example for VW cars.
Because there are so many varying VW types there might be
different basic option in installation.
Allgemein
introduction
grundsätzliches zur kabelweiche
fundamental to cable crossover
X 200 t5
USER MANUAL/AnleitunG
www.
audio-system
.de
audio system germany - falltorstrasse 6 - 76707 hambrücken
Eingang
+
Grüne Kabelschlaufe: Widerstand +2 db wird
beim durchtrennen aktiviert.
Green wire: resistor +2 db enabled when cut
VW
Original Stecker
/ connector
Blau (+) / transparentes Kabel (-)
Midrange speaker
Blue (+) / transparent cable (-)
Hochtöner
Rot (+) / transparentes Kabel (-)
tweeter
Red (+) / transparent cable (-)
schwarze Kabelschlaufe: Widerstand +4 db
wird beim durchtrennen aktiviert.
black
wire: resistor +4 db enabled when cut
ACHTUN
G!
Offene Enden der durchgetrennten Kabel
unbedingt isolieren!
Bei Problemen wenden Sie sich bitte an Ihren
AUDIO SYSTEM
Fachhändler.
ATTENTION!
Insulate cables after cut to protect short circuit.
In case of any problems contact your
specialised
audio system
dealer
tweeter volume how to
tweeter ok don`t cut any cable
tweeter a little to soft cut green wire +2db
tweeter to soft
cut black wire +4db
tweeter much to soft
cut
green and black wire +6db
Lautstärke Hochtöner
Maßnahme
in Ordnung keine Kabel durchtrennen
etwas zu leise grünes Kabel durchtrennen +2db
zu leise
schwarzes Kabel durchtrennen +4db
viel zu leise
grünes und schwarzes Kabel durchtrennen +6db
fwk kabelweiche einstellungen
fwk cable crossover settings
X 200 t5
USER MANUAL/AnleitunG
www.
audio-system
.de
audio system germany - falltorstrasse 6 - 76707 hambrücken
- WARNUNG: Trennen Sie vor der Montage den Massepol (-)
von der Fahrzeugbatterie. Kontrollieren Sie alle Anschlüsse auf
richtige Polung. Falsche Polung führt zu Kurzschlüssen und kann
die Fahrzeugelektrik beschädigen.
- Die besten Einbaupositionen sind die Originalplätze zwecks
Originalität und einfacherer Montage.
- wichtig:
Beachten Sie das die Lautsprecher plan und stabil
eingebaut werden. In manchen Fällen ist eine stabiler
Plastikadapter, Holz- oder Metallring erforderlich. Die Qualität des
Einbaues entscheidet sehr stark das Klangbild, daher sollte auf
Dämmung und Sorgfalt bei der Installation geachtet werden.
Beachten Sie dass die Lautsprecher vor Hitze, mechanischen
Einflüssen Sonneneinstrahlung, Feuchtigkeit und Nässe
geschützt sind. Dies erreicht man durch diverses Zubehör von
AUDIO SYSTEM
(s.u.).
- Achtung:
Verlegen Sie Ihre Kabel so dass diese nicht
gequetscht werden oder über scharfe Kanten verlaufen. Dies
kann zu Beschädigungen und Kurzschlüssen führen.
- Vorsicht:
beim Entfernen von Innenverkleidungen. Die
Befestigungsteile aus Plastik können beschädigt werden und
müssen ersetzt werden.
- wichtig:
ist die richtige Polarität der Lautsprecher. Das
Klangbild kann aber auch durch verpolen der Hochtöner
verbessert werden.
Ausprobieren und hören bzw. messen(
MICRO AS
) ist hier
sinnvoll!
- Warning: First disconnect negative pole of your car
battery. Check polarity changing polarity may cause serious
damages to your car electric.
- Best speaker positions are the original build in positions. Easy
installation and originality are the reasons.
- Take care your speakers are build in straight, plain and well
fastening.
-Sometimes using a mounting adapter made from plastic, wood
or metal may help you to fix all equipment proper to your car.
- Important:
As better your speakers were installed the
better the sound will be. A wide range of optionally mounting
accessories by
AUDIO SYSTEM
will help you to get best
possible results keeping out vibrations and humidity.
- Warning:
Lay all cables as straight as possible without
squashing or laying them over sharp edges. Otherwise this could
cause damages and short circuit to your whole installation.
- ATTENTION:
Be careful removing original plastic parts of
your car. The fitting parts could be damaged and have to be
replaced.
The right polarity of all speakers is extremely important for the
sound of your car audio system. We recommend changing
polarity of the tweeters finding out the best possible sound.
The best is to listen or measure it with
MICRO AS
.
- alu 200 und alu 500 self-adhasive damp foam
- dp 5000 damp paste
- rainstop water-resistant foam
- z-chinch RCA cabel black or silver color
- xs-high power batteries
- Oxygen-free speaker and power cabel

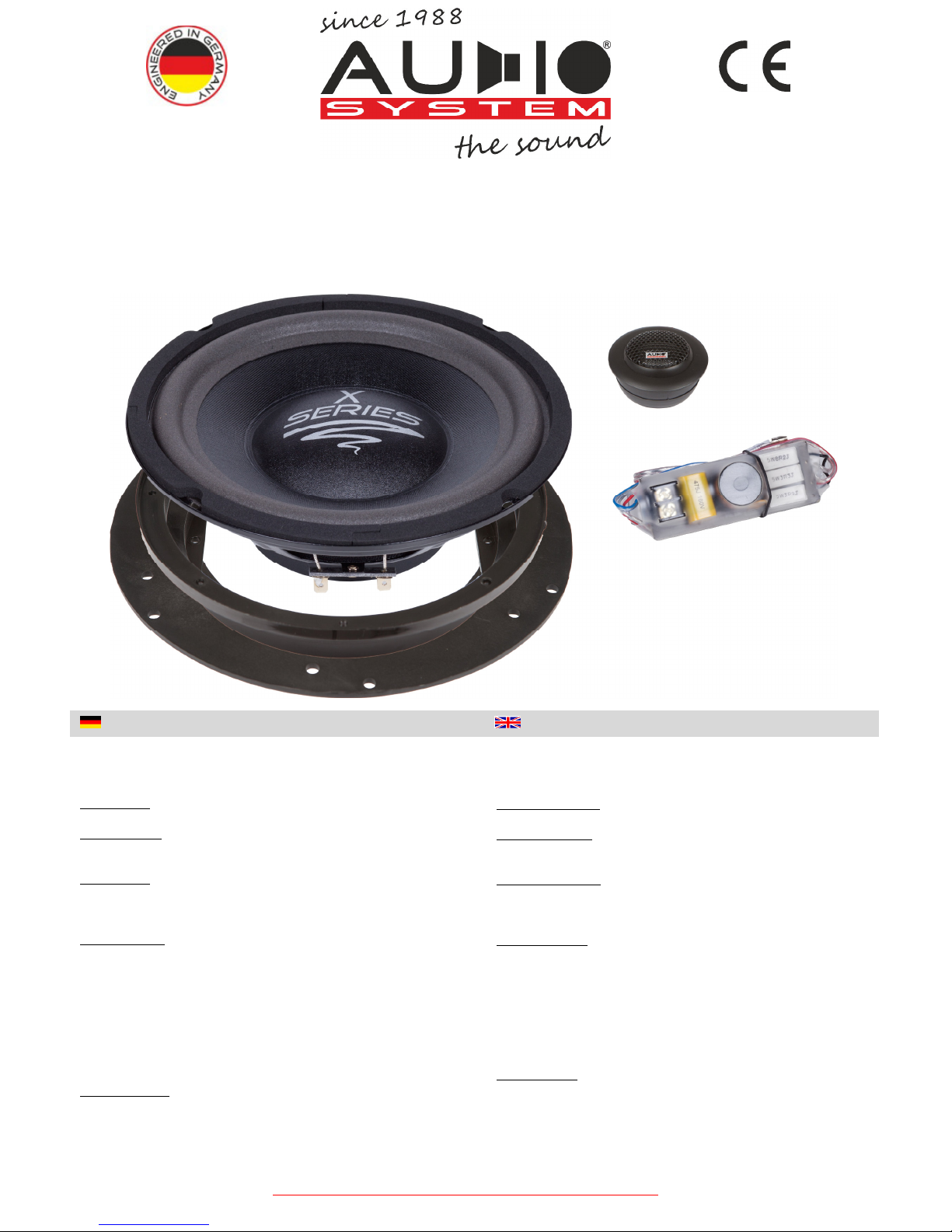

- 2 x Tweeters: hs 24 plus
- 2 x midrange/woofers: ax 08 fl
- 2 x plug and play cable crossover: fwk t5
- 2 x adapter plug
- 2 x plastic mounting adapter: lsr vw t5
- Manual
- 2 x Hochtöner: hs 24 plus
- 2 x Tief-Mitteltöner: ax 08 fl
- 2 x Kabelfrequenzweiche plug and play: fwk t5
- 2 x Adapterstecker
- 2 x Montageadapter Kunststoff: lsr vw t5
- Bedienungsanleitung
-alu 200 und alu 500 selbstklebende Dämmatte
- dp 5000 Dämmpaste.
- rainstop Schaumstoff wasserabweisend.
- z-chinch Cinchkabel in schwarz oder silber.
- xs-high power batterien.
- Sauerstoffreies Strom- und Lautsprecherkabel.
Montage Tips
Mechanical installation Tip
packungsinhalt
package content
optionales einbauzubehör
optional mounting accessories
X 200 t5
USER MANUAL/AnleitunG
www.
audio-system
.de
audio system germany - falltorstrasse 6 - 76707 hambrücken

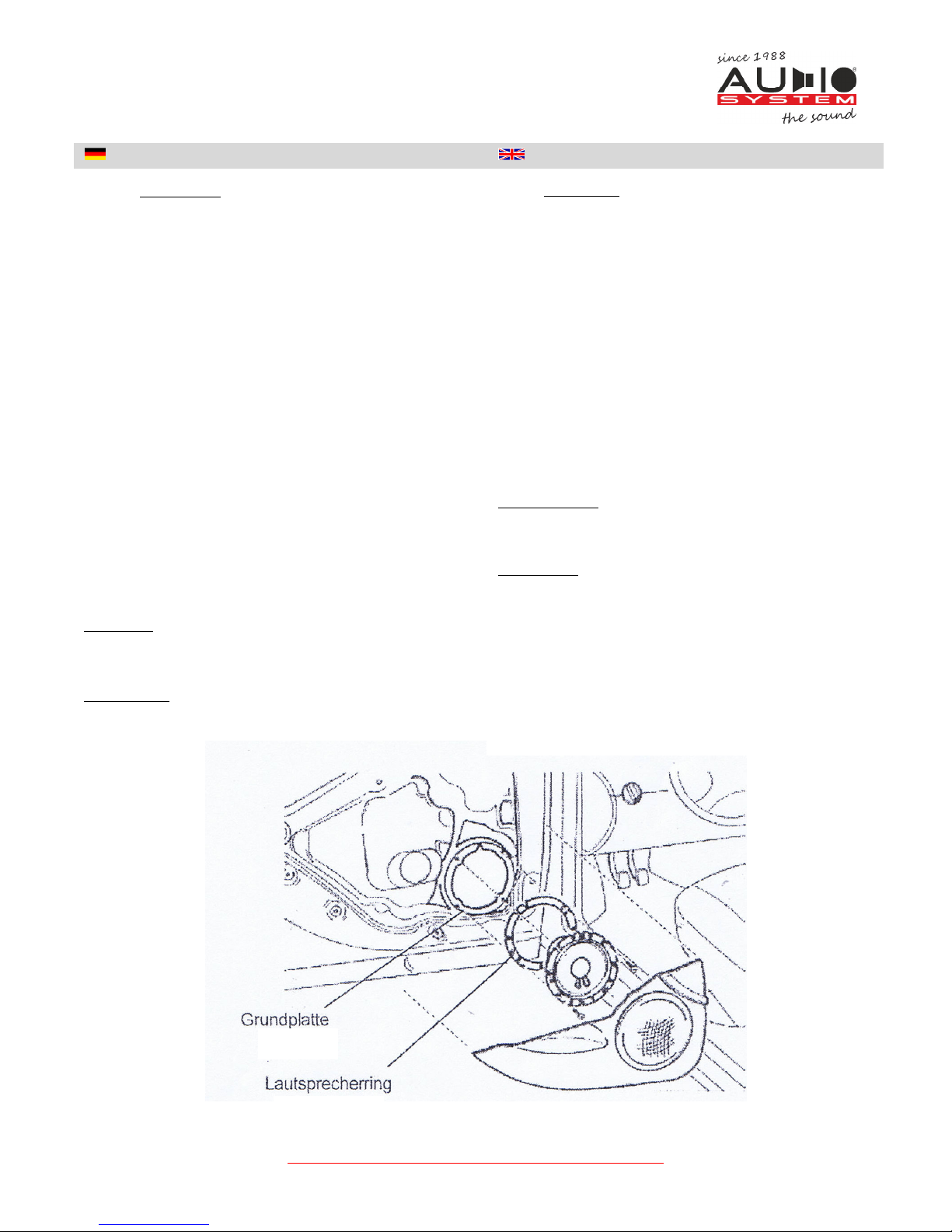

Basicplate
Schritt 1: achtung: Trennen Sie vor sämtlichen Arbeiten den
Massepol von der Batterie. Beachten Sie hierzu auch unsere
Montage Tipps.
Schritt 2: Entfernen Sie die Türverkleidung des Fahrzeugs.
Schritt 3: Demontieren Sie den werksseitig eingebauten
Lautsprecher.
Schritt 4: Nehmen Sie nun den die Grundplatte der LautsprecherEinbauhalterung zur Hand und halten diese an die werksseitige
Lautsprecher-Einbauöffnung. Drehen Sie nun die Grundplatte bis
die Befestigungslöcher mit der Lautsprecher-Einbauöffnung
übereinstimmen und verschrauben diese mit den im Lieferumfang
enthaltenen Blechschrauben.
Schritt 5: Nun halten Sie den Lautsprecherring so an die
Grundplatte das die Befestigungslöcher übereinstimmen und
verschraubendann den Lautsprecherring mit den im
Lieferumfangenthaltenen Blechschrauben.
Schritt 6: Schließen Sie nun den Lautsprecher mit Hilfe des im
Lieferumfang enthaltenen Adapters an den original Stecker des
VW Lautsprechersystems an.
Schritt 7: Montieren Sie nun den Lautsprecher an den
Lautsprecherring.
Schritt 8: Kleben Sie nun die im Lieferumfang enthaltene
Schalldämmung um den Rand des Lautsprechers.
Schritt 9: Montieren Sie die Türverkleidung.
Wichtig: Eine Dämmung der Türverkleidung und der
Türbleche mit AUDIO SYSTEM ALU 200 und DP 5000
ist bei jeder Nachrüstung erforderlich.
achtung:
Diese Anleitung ist ausschließlich exemplarisch zu
sehen, da viele verschiedene VW Modellausführungen existieren.
Step 1: Caution: Disconnect Minus-pole of your car battery
before starting the installation. See further details in our
mechanical installation tips.
Step 2: Dismount the door-panel.
Step 3: Dismount the original VW woofer.
Step 4: Place the basic plate to the speaker mounting place at the
car door. Turn the basic plate up to the holes of the basic plate
matches the speaker mounting place. Fix the basic plate with the
supplied screws.
Step 5: Now put the plastic speaker adaptor to the basic plate
matching the holes and fix it with the supplied screws.
Step 6: Connect the woofer to the original VW connector. Use the
supplied cable adaptor.
Step 7: Fix the woofer to the car door.
Step 8: Seal the woofers edge to the vehicle door using the
supplied sealing stripe.
Step 9: Remount the door-panel.
Important:
It´s highly recommended to noise dampen the
door and the door panel using AUDIO SYSTEM ALU 200
and DP 5000.
Caution:
See this instruction as an example for VW cars.
Because there are so many varying VW types there might be
different basic option in installation.
Plastic adapter
woofer einbau
woofer installation
Loading...
